MODE D'EMPLOI CL920 Motion Computing

Guide de l'utilisateur

L'utilisateur final ne peut acceder qu'a une seule version linguistique du système d'exploitation.

Chapter 1 Mise en route. 6

Fonctionnalités optionnelles 7

Technologie Qualcomm® Gobi™ Intégrée Haut début mobile 4G LTE avec GNSS 7

GPS intégré augmente u-blox 7 7

Sécurité 8

SlateMate™ série CL Motion® avec lecteur de cartes magnétiques (MSR) et lecteur de codes-barres (BCS) 9

Présentation de la CL920 10

Vue avant 10

Vue arriere 11

Coté drotit 12

Coté gauche 12

Stylet 13

Prise en main de votre CL920 14

Étape 1: Allumage de la tablette 14

Étape 2: Connexion à un réseau sans fil 14

Étape 3: Connaissance de votre tablette PC CL920 16

Étape 4: Pause 16

Tâches de configuration optionnelles 17

Creation d'une image système 17

Fixation du lien du stylet. 17

Insertion de la pile du stylet numérisur. 17

Connexion de la tablette a une station d'accueil 18

Connexion de la tablette a un écran. 18

Pour plus d'informations 18

Chapter 2 Utilisation de votre CL920. 20

Applications Motion Computing 21

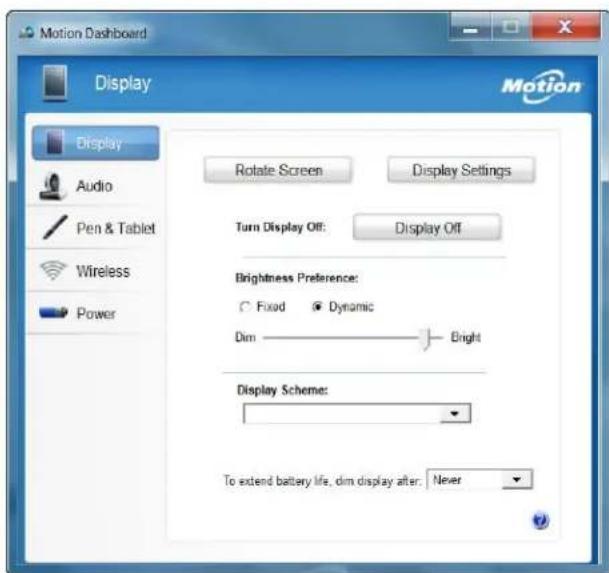

Utilisation de Motion Dashboard 21

Acces aux outils Motion depuis la zone de notification Windows 22

Utilisation de la fonction tactile 23

Passage à l'ouverture par pression unique en fonction tactile 24

Configuration du mode de saisie tactile 24

Utilisation de l'option du capteur tactile. 25

Réglage des paramètres de la fonction tactile 25

Réglage des paramètres du stylet 26

Réglage des paramètres de la tablette PC 27

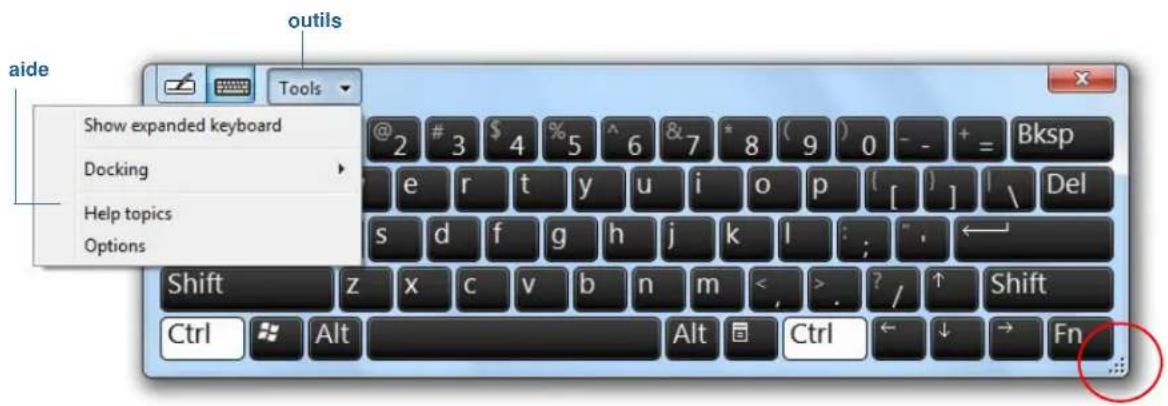

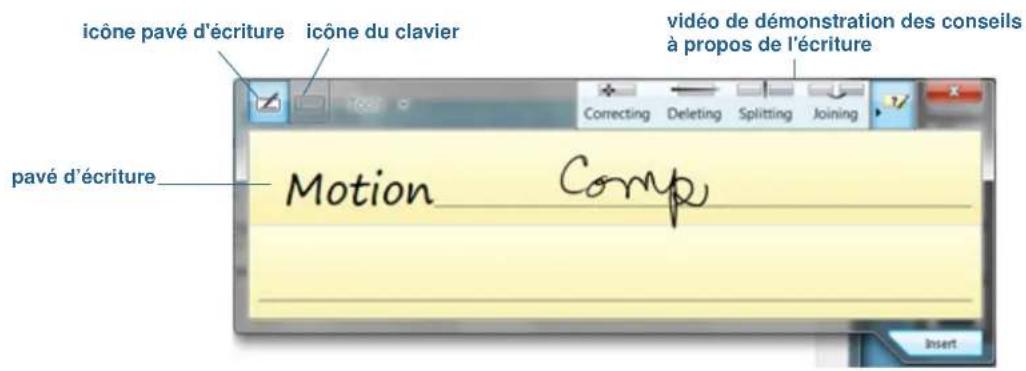

Saisie de texte et reconnaissance de I'ecriture 28

Ouverture et fermetre du panneau de saisie 28

Panneau de saisie ancre ou flottant 29

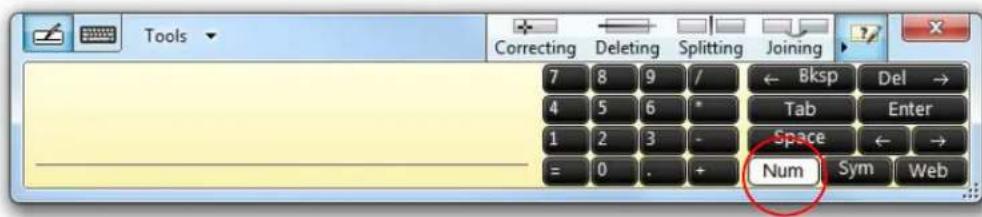

Saisie des nombres avec le pavé numérique. 29

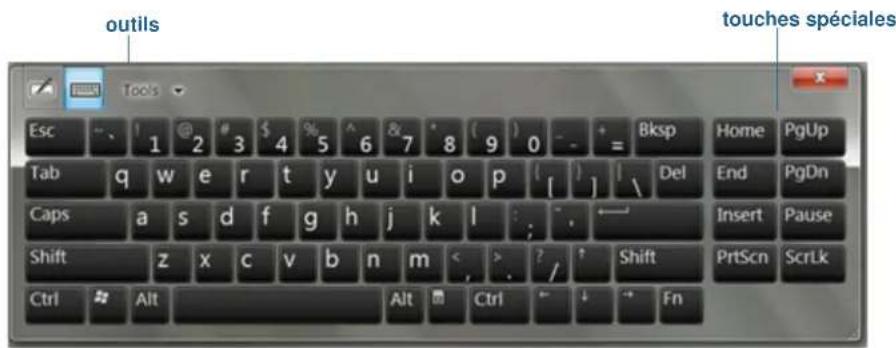

Saisie de touches speciales avec le clavier etendu 30

Utilisation de la reconnaissance de l'écriture. 30

Utilisation des microphones intégrés 31

Connexion d'un moniteur externe 31

Utilisation de l'appareil photo et de laamera 31

Utilisation de la webcam. 31

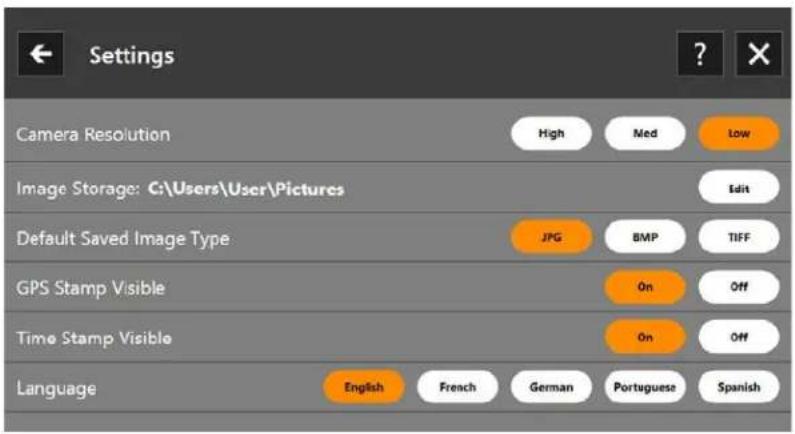

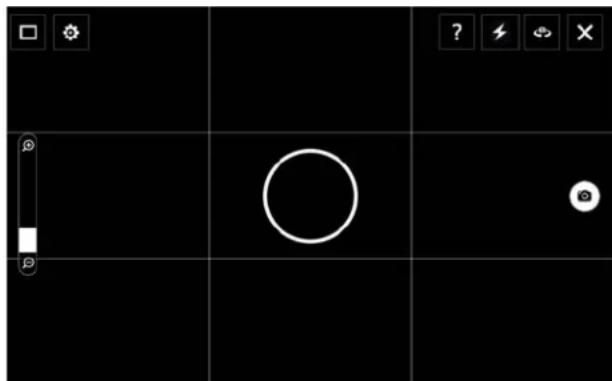

Utilisation de l'appareil photo 32

Utilisation du lecteur de cartes magnétiques (en option). 37

Utilisation du lecteur de codes-barres (en option) 38

Types de codes-barres pris en charge 38

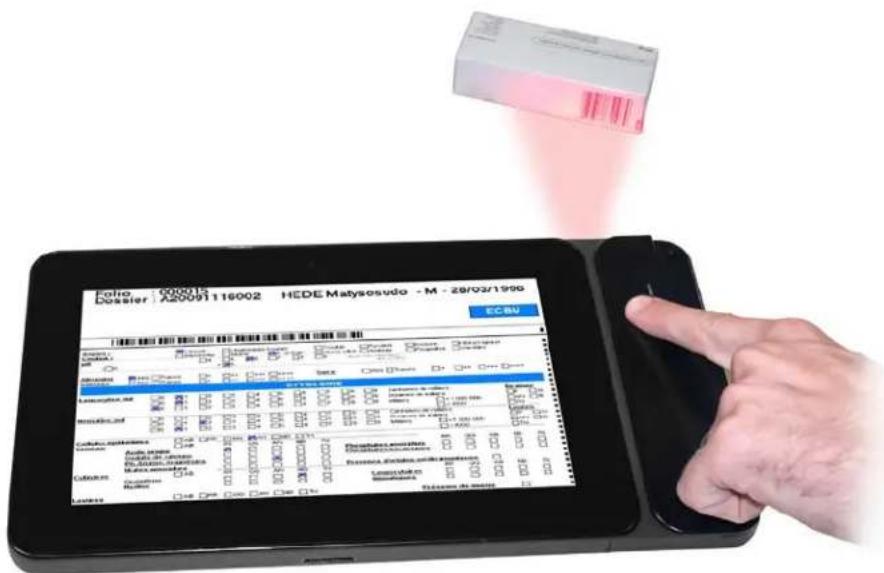

Astuces concernant le lecteur de codes-barres 39

Utilisation de la batterie 39

Vérification de la charge de la batterie de tablette 40

Conseils concernant la batterie et la gestion de l'alimentation 41

Modification du scenario d'alimentation 41

Modification du fonctionnement du bouton d'alimentation 42

Utilisation du haut débit mobile 4G LTE avec GNSS 42

Activation du haut débit mobile 4G LTE avec GNSS 43

Utilisation du GPS intégré augmenté u-blox 7 43

Utilisation de Bluetooth 43

Utilisation de WinMagic SecureDoc™ 44

Utilisation du lecteur de carte SIM. 45

Utilisation du lecteur de carte SD 46

Localisation de votre numero de série 46

Copie de sauvegarde de votre système 47

Restauration de la vieillesysteme 47

Creation d'une image système 48

Restauration de votre image système à partir du Panneau de

configuration Windows 48

Restauration de votre image système si vous ne pouvez pas

démarrer Windows 7 49

Restauration de votre système sans image système. 50

Recherche de logiciels supplémentaires 51

Chapter 3 Entretien de votre CL920. 52

Entretien general 52

Entretien de I'ecran. 53

Entretien du stylet 53

Entretien de la batterie de la tablette 54

Déplacements avec votre tablette PC CL920. 54

Chapter 4 Dépannage et FAQ .56

Dépannage 56

Problèmes liés à l'alimentation 56

Problèmes liés à la batterie 57

Problèmes liés à l'écran 57

Problèmes liés à la saisie tactile ou au stylet 59

Problèmes liés aux ports et connecteurs. 60

Problèmes liés au réseau. 60

Problèmes audio 63

Problèmes liés au système 63

Foire aux questions 64

Index 66

Mise en route

La tablette PC Motion CL920 est une tablette durable, légère et solide pour l'entreprise qui offre une puissance informatique friable et de nombreuses fonctionnalités intégrées visant augmenter la Productivité et à réduire les temps d'immobilisation de vos applications mobiles.

La tablette PC CL920 inclut les fonctions suivantes :

• Proesseur à quatre coeurs Intel® Bay Trail Pentium N3540
• Windows® 7 Professionnel 64-bit
  MIL-STD-810G
• IP52 (résistance à l'eau, à la poussière et aux éclaboussures)
• Verre 3 Gorilla de Corning, qui permet à l'écran de résister encore aux chocs
• Cadre interne en magnésium et stockage sur SSD
  Graphique HD Intel
• Nouveau design Motion à motifs à points pour une texture de surface plus résistante et antidérapante.
• Mémoire embarquée DDR3L de 4 Go
• Ports USB 3.0 et micro-HDMI et une fente pour carte SD
• Appareil photo 5.0 MP et webcam 1.3 MP intégrés
• Double entrée — stylet numérique et saisie capacitive multiple à 10 points
• Écran de 10,1" HD (rétro-éclairage à LED, 1366x768)
  Rotation de I'ecran: 0^ 90^ 180^ 270^
  802.11a/g/n/ac Wi-Fi et Bluetooth 4.0 intégrés
• Technologie intégrée optionnelle Qualcomm® Gobi™ 4G LTE mobile à haut débit avec GNSS ou GPS augmente intégré u-blox 7 en option
• Logiciel de chiffrement pour disque dur WinMagic® SecureDoc™
• Trusted Platform Module (TPM)1.2 pour la sécurité matérielle et Absolute® Computrace en option, qui vous permet d'identifier votre tablette PC en cas de perte ou de vol.

Fonctionnalités optionnelles

Cette section décrit les fonctionnalités optionnelles disponibles lors de l'achat de votre CL920.

Technologie Qualcomm® Gobi™ Intégrée Haut débit mobile 4G LTE avec GNSS

Vous pouvez accuperir une tablette PC CL920 équipée du haut débit mobile 4G LTE avec module Global Navigation Satellite System (GNSS) intégré vous permettant de vous connecter à de nombreux réseau haut débit pour envoyer et receivevoir des données sans fil. Vous pouvez normalement utiliser l'option large bande sans fil partout où vous pouvez utiliser votre téléphone mobile. Cette fonction repose sur la technologie de réseau cellulaire, ce qui la rend accessible dans plus de lieux que d'autres technologies locales sans fil.

Le récepteur GNSS utilise les signaux des satellites GPS et GLONASS afin de déterminer le positionnement, l'altitude, le cap et la vitesse de déplacement horizontal actuels de la CL920. Vous n'avez pas besoin d'une connexion réseau ni d'un compte de haut-debit mobile pour utiliser le récepteur GNSS. Vous pouvez l'utiliser avec votre application de cartographie préféree pour trouver votre emplacement actuel et d'autres emplacements souhaités.

REMARQUE: Le module GNSS n'est pas disponible sur les systèmes équipés d'un GPS intégré augmente.

Pour plus d'informations sur la configuration du haut-debit mobile, voir Utilisation du haut débit mobile 4G LTE avec GNSS à la page 42.

GPS intégré augmenté u-blox 7

Vous pouvez acheter une tablette PC CL920 avec un module GPS logique intégré (en option) compatible avec le système WAAS (Wide Area Augmentation System) pour une précision améliorée aux États-Unis, I'EGNOS (European Geostationary Navigation Overlay Service) pour une précision améliorée en Europe et le MSAS (Multi-functional Satellite Augmentation System) pour une précision améliorée au Japon. Le système d'augmentation approprié sera déetecté en fonction du lieu dans lequel vous vous trouvrez. Vous n'avez pas besoin de selectionner. La fonction augmentation utilise des signaux des satellites géostationnaires pour améliorer la fiabilité et la précision des signaux des satellites GPS. Vous pouvez l'utiliser avec votre application de cartographie préféree pour trouver votre emplacement actuel et d'autres emplacements souhaités.

REMARQUE: Cette option n'est pas disponible sur les systèmes équipés du haut début mobile optionnel intégré 4G LTE avec GNSS.

Sécurité

Votre CL920 compte plusieurs fonctions que vous pouvez utiliser pour renforcer la sécurité de vos données et qui serviront de base aux technologies complémentaires de sécurité. Les fonctions de sécurité incluent un BLOS protégé par mot de passer avec commande de mise en réseau, le logiciel de suivi Computrace® complet, le logiciel de chiffrement de disque dur WinMagic® SecureDoc™, et TCG Trusted Platform Module (TPM) 1.2.

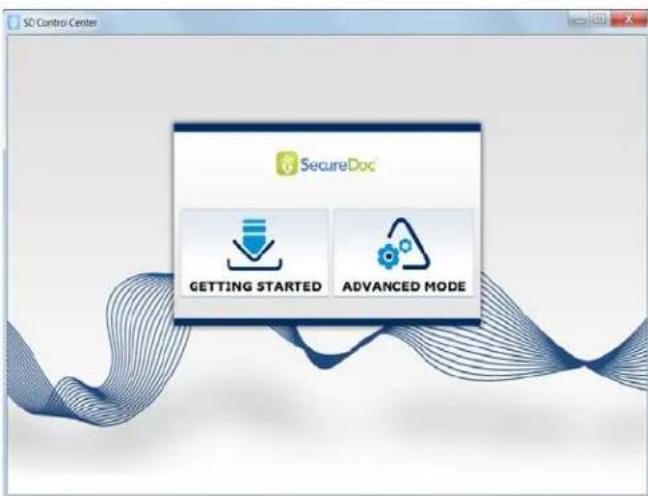

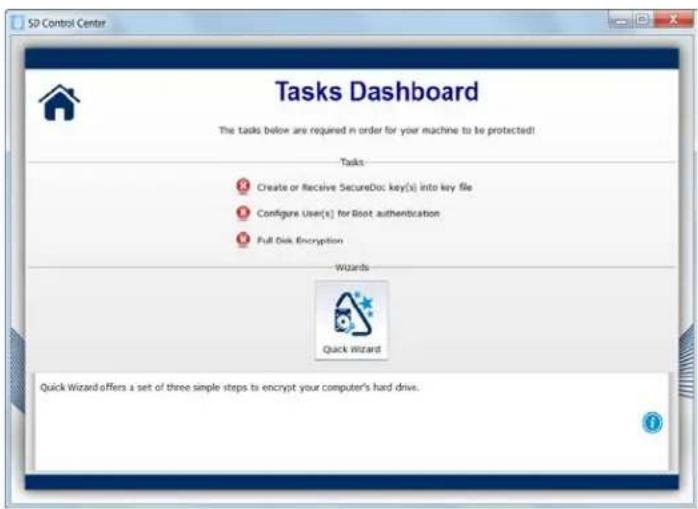

WinMagic® SecureDoc™

WinMagic SecureDoc est une application qui vous permet de chifferrer votre disque dur. Cette application est incluse avec votre tablette PC CL920 et doit être activée. Pour plus d'informations, Utilisation de WinMagic® SecureDoc™ à la page 44.

TPM

Gréace au module TPM 1.2, vous pouvez creator etGER des certificats numériques pour l'authentication des utilisateurs et des appareils, le cryptage intégral des données de disque et l'accès restreint au réseau. Ces fonctionnalités sont généralement utilisées par des entreprises et activées par l administrateur système. Pour télécharger et installer TPM, accédez à http://www)motioncomputing.com/fr/support/downloads, sélectionnez votre modele de tablette PC et le système d'exploitation, puis appuyez sur Show Results. Faites défilier l'écran vers le bas, jusqu'à la section Trusted Platform Module (TPM) Software et sélectionnez le lien de téléchargement.

Absolute Computrace

La tablette PC CL920 peut être achetée avec, en option, Computrace® Complete, qui offre une protection optimisée des données, une meilleure gestion des actifs informatiques et la récapération d'un ordinateur volé. Avec Computrace, les sociétés peuvent localiser,:gérer et protéger l'ensemble de leur parc informatique, y compris les apparèils distants ou mobiles, qu'ils soient connectés ou non au réseau.

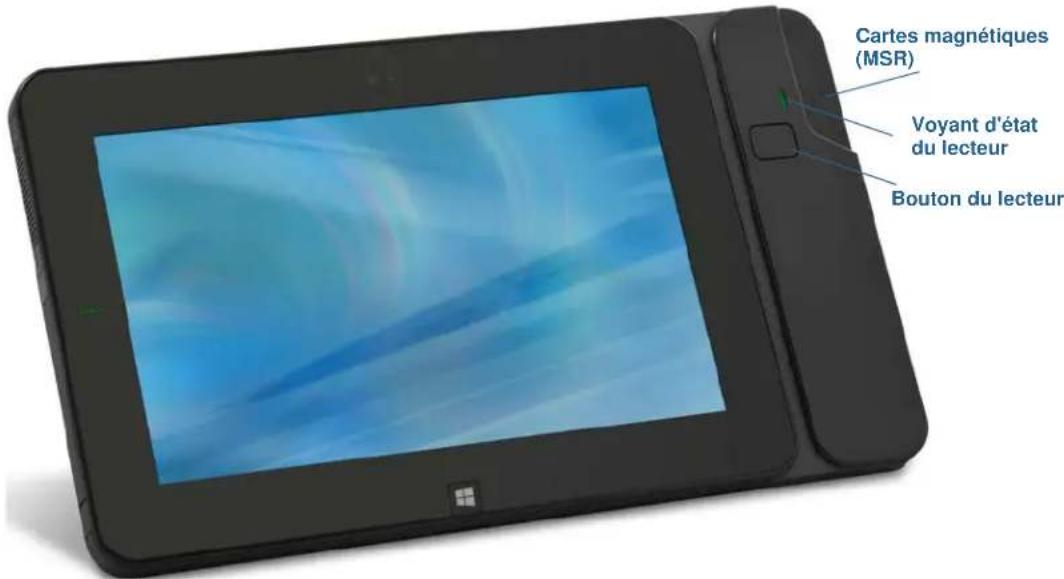

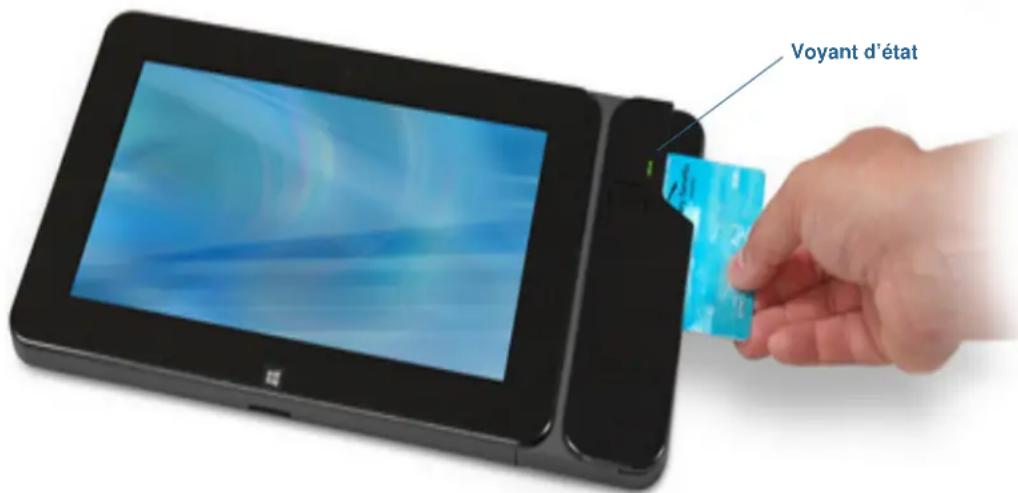

SlateMate™ série CL Motion® avec lecteur de cartes magnétiques (MSR) et lecteur de codes-barres (BCS)

Vous pouvez acheter un SlateMate™ de la série CL en option avec un lecteur de cartes magnétiques (MSR) et un lecteur de codes-barres (BCS). Le SlateMate™ de la série CL est le premier de la gamme des modules d'extension intégrés concus pour offrir des fonctionnalités supplémentaires. Vous pouvez consulter des informations supplémentaires à propos du SlateMate de la série CL ici : http://www.motioncomputing.com/fr/products/rugged-tables/cl920#accessories.

Présentation de la CL920

Les photos suivantes représentent les fonctionnalités disponibles sur la tablette PC CL920.

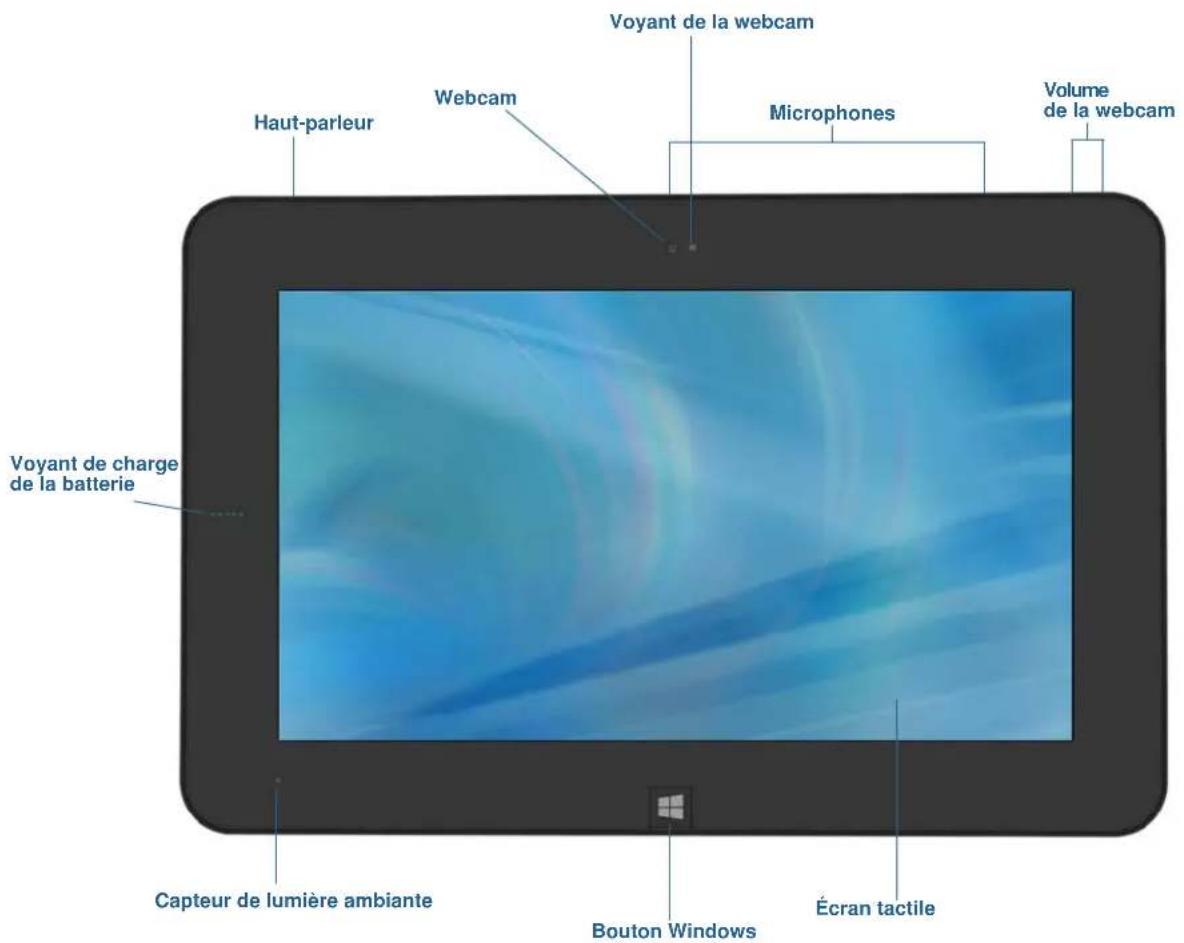

Vue avant

Haut-parleur Écoutez les avertissements audio, la musique et les autres applications multimédia.

Webcam Interagissez avec d'autres personnes en ligne, diffusez de la réserve en streaming ou capturez des images en couleur grâce à la webcam 1,3 MP.

Voyant de la webcam Indique que la webcam ou l'appareil photo est activé.

Microphones Utilisez des commandes vocales, enregistrez du son et dictez des notes grâce à des microphones doubles dotés de la suppression du bruit.

Boutons de volume Augmentez ou diminuuez le volume.

Voyants de charge de la batterie	Contrôlez l' état de la batterie. En cas de fonctionnement sur batterie, les LED allumées à l'avant indiquent que l' état actuel de la charge de la batterie lorsque vous appuyez sur le bouton de jauge de la batterie situé à gauche de la tablette.
Capteur de lumière ambiente	Permet d'évaluer l'éclairage de votre environnement et de régler automatiquement la luminosité de l'écran.
Bouton Windows Oùvre le menu Demarrer de Windows.
Écran tactile Utilisez votre doigt ou le stylet pour acceder à toutes les fonctions de la CL920 sur l'écran HD 10,1".

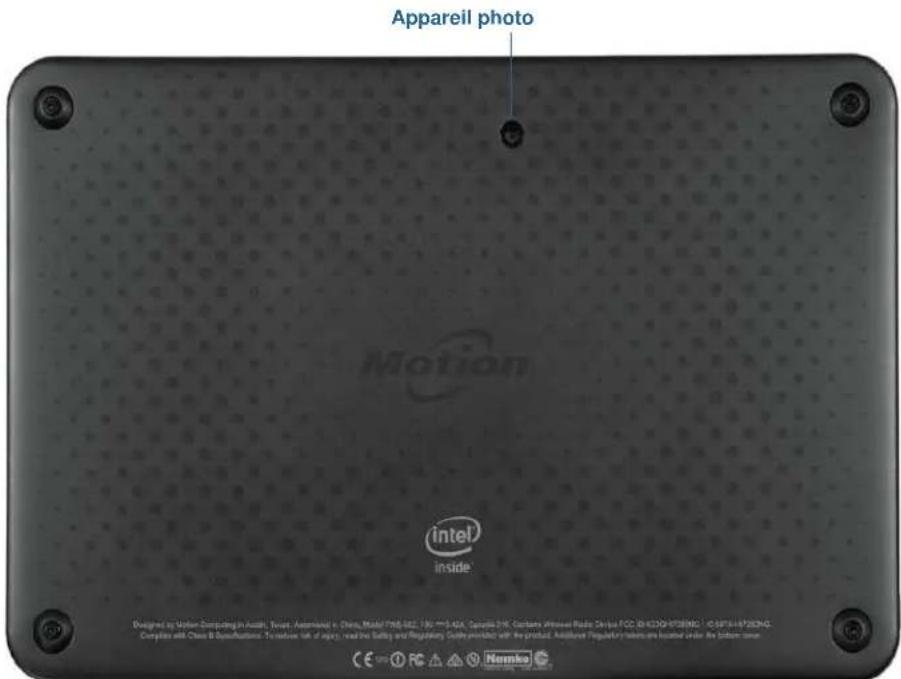

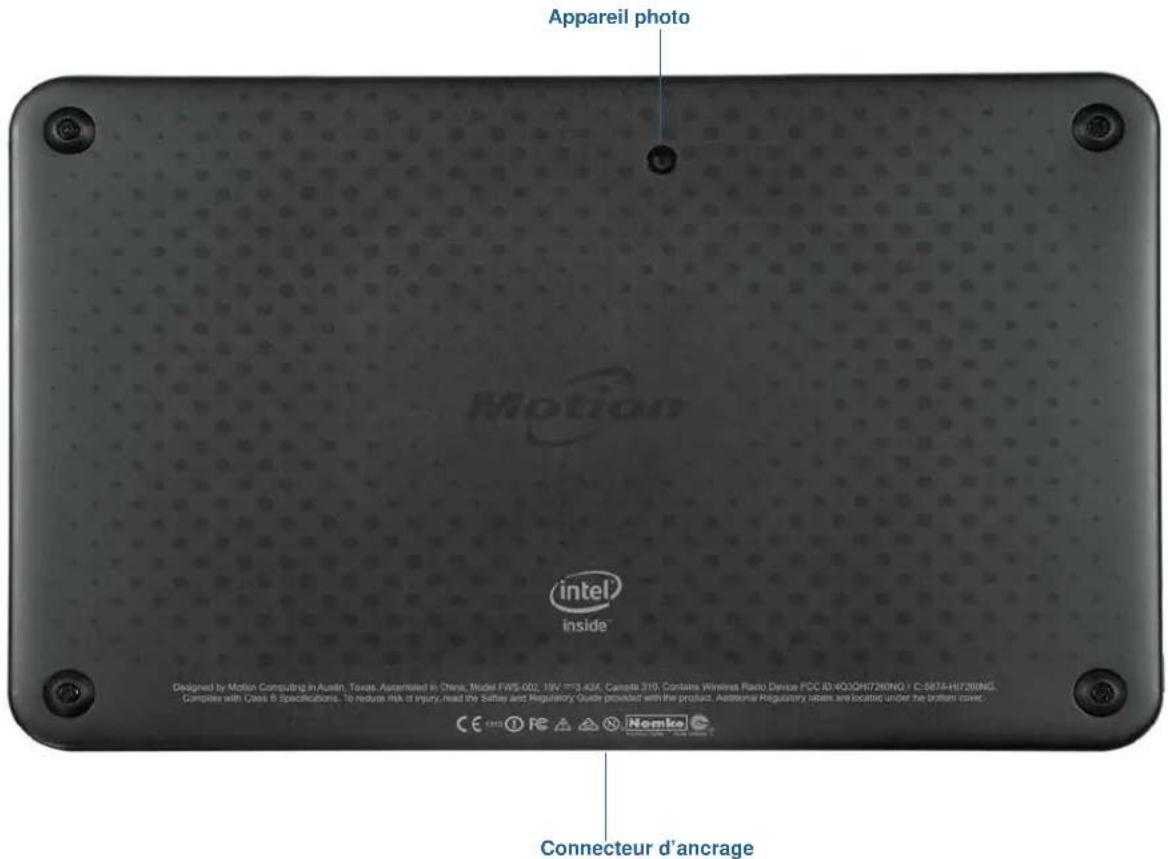

Vue arrête

Appareil photo L'appareil photo 5 MP à mise au point automatique vous permét de prendre des photos et de les enregistrer dans divers formats de fichiers graphiques. Remarque: la résolution de la capture d'images est limité à 3 megapixels.

Connecteur d'ancrage Connectez la CL920 à une station d'accueil de la série CL.

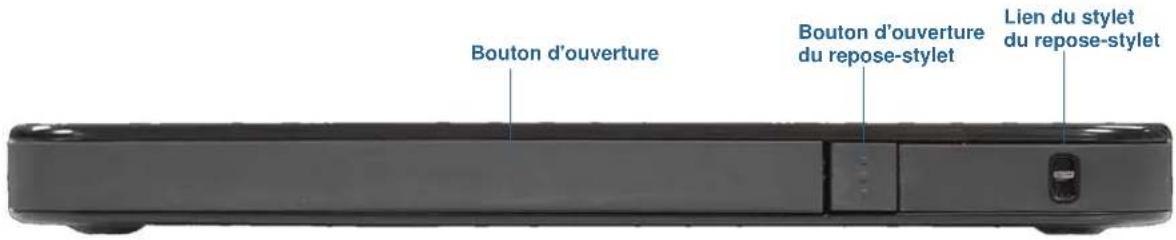

Côté droit

Repose-stylet Rangez le stylet lorsqu'il ne sert pas.

Bouton d'ouverture repose-style

Appuyez pour ouvrir le repose-stylet.

Point d'attached stylet

Attachez le lien du stylet à ce point de fixation en faisant une boucle pour relier le stylet à la tablette.

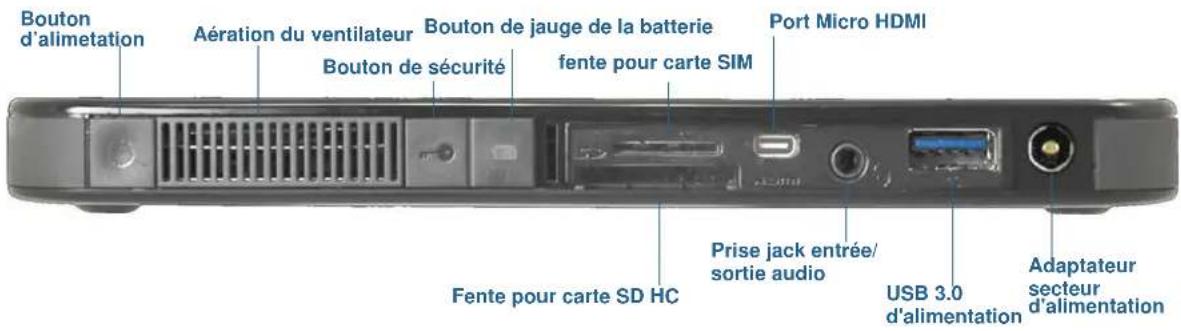

Côté gauche

Bouton d'alimentation	Appuyez sur ce bouton pour allumer la tablette CL920 et pour la mesure en voille.
Aération du ventilateur Fournit la ventilation du système de refroidissement interne.
Bouton de sécurité Appuyez pour verrouiller et déverrouiller la CL920. Équivalent de la combinaison de touches Ctrl+Alt+Suppr sur un clavier.

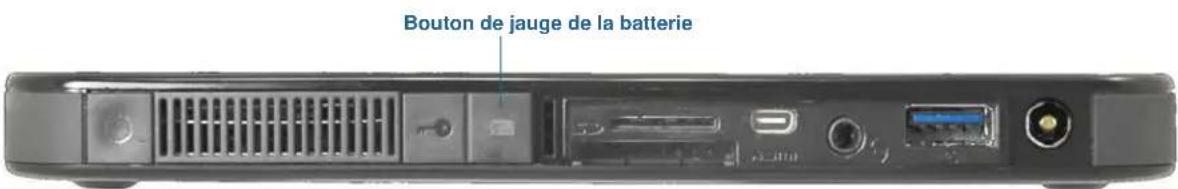

Bouton deJAuge de la batterie	Vérifiez la charge de la batterie restante. Appuyez sur le bouton pour afficher les voyants LED de jauge de la batterie sur le devant, le nombre de voyants indique le niveau actuel de charge de la batterie. Consultez la section Vérification de la charge de la batterie de tablette à la page 40.

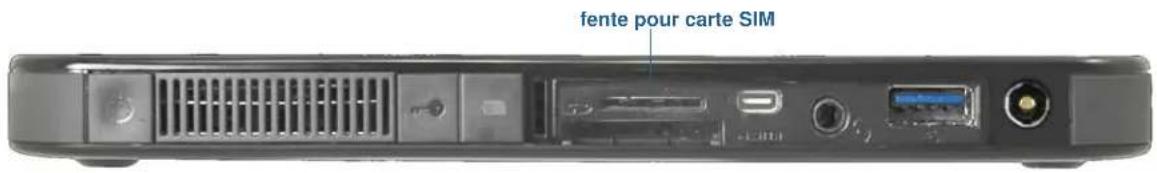

Fente pour carte SIM	Supporte une mini carte SIM (2FF), nécessaire pour l'utilisation de l'option mobile à haut débit et fournie par votre compagne de téléphone cellulaire.
Port micro-HDMI	Connectez des péripériques audio/vidéo numériques tels qu'un moniteur. Le micro HDMI (Type D) supporte jusqu'à 1080p @ 60 Hz.

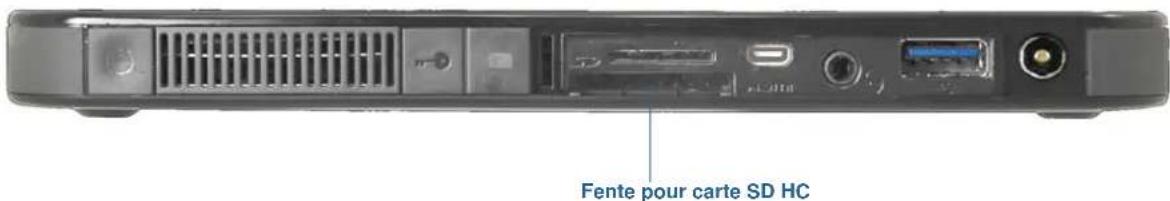

Fente pour carte SDHC fente pour carte SD (Secure Digital).
Prise jack entrée/sorting audio	Prend en charge les haut-parleurs externes, les casques stéréo, ou les casques stéréo avec microphone utilisant une prise TRS standard ou TRRS 3,5 mm.
port USB 3.0	Connectez un pérophérique USB, tel qu'une souris, un apparéil photo numérique, une imprimante ou un pérophérique de stockage externe.
Port adaptateur secteur Permet de connecter l'adaptateur secteur.

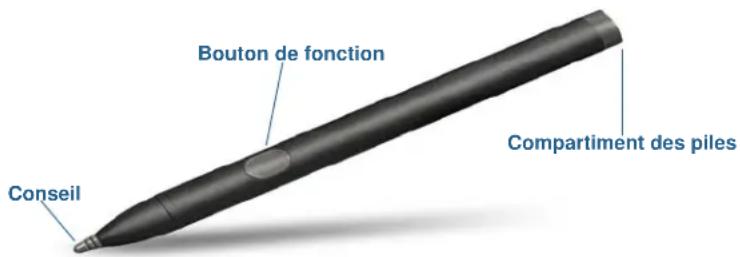

Stylet

La tablette PC CL920 prend en charge la saisie capacitive multiple à 10 points à l'aide des doigts ainsi que la saisie et à l'aide du stylet numériqueur de la série CL. Un stylet peut s'avérer utile lorsque vous foulez rédiger rapidement un e-mail ou prendre des notes. Le stylet est particulièrement efficace pour la saisie précise de données et la navigation.

Le stylet numérique de la série CL dispose d'une extrémité sensible à la pression et d'un bouton de fonction. Le stylet est fourni avec une pile standard AAAA et un lien de stylet.

Voupez acheter des stylets supplémentaires sur la page Accessoires de Motion Computing. Pour plus d'informations sur l'utilisation du stylet, consultez la section Réglage des paramètres du stylet à la page 26.

Prise en main de votre CL920

Cette section inclut quelques indications que vous pouvez suivre pourmettre sous tension.
votrecltablePCCL920etvousfamiliariseravecelle.

Étape 1 : Allumage de la tablette

1. Branchez le cordon d'alimentation à une prise de courant.

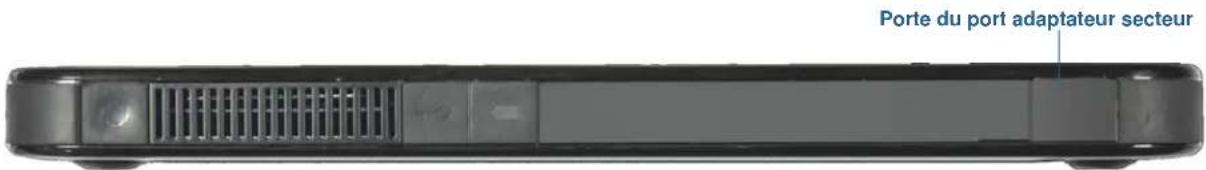

1. Tirez la porte du port située en bas à gauche de la CL920 pour ouvrir le port de l'adaptateur d'alimentation et brancher l'adaptateur secteur sur le port de l'adaptateur d'alimentation.

L'indicateur de charge de la batterie du cote gauche de la CL920 est orange lorsque la batterie est en cours de chargement.
- Gardez la tablette branchée sur l'alimentation secteur jusqu'à ce que la batterie soit entierement chargée (l'indicateur de charge de la batterie devient vert). Il est inutile d'attendre que la tablette soit entierement chargée pour l'allumer.

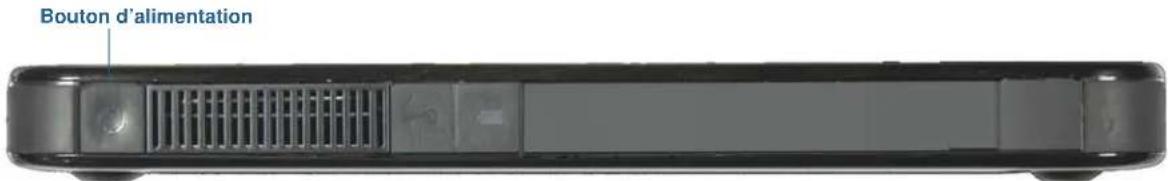

1. Appuyez sur le bouton d'alimentation siue en haut a gauche de la CL920.

1. Suivez les instructions à l'écran pour creer votre compte utilisateur et activer Windows 7.

Étape 2 : Connexion à un réseau sans fil

La CL920 inclut le Wi-Fi et le Bluetooth intégrés. Voitré tablette PC peut aussi être équipée du haut débit mobile. Pour configurer des réseaux sans fil, suivez les instructions suivantes :

Étape 1. Activez la fonction sans fil depuis Motion Dashboard

1. Dans la barre des tâches, appuyez sur l'icone du Motion Dashboard.

1. Appuyez sur Sans fil.

2. Activez les reseaux sans fil disponibles souhaités :

3. Fonction interne sans fil Bluetooth

4. Fonction interne sans fil 802.11
   Haut-debit mobile avec GPS

REMARQUE: Si le haut-debit mobile n'est pas repertorié, votre CL920 n'est pas équipée d'un module haut-debit mobile.

Étape 2. Configuration de la fonction Bluetooth

Votre CL920 dispose d'un adaptateur Bluetooth intégré servant à connecter d'autres péripériques Bluetooth.

Pour ajouter un périphérique Bluetooth :

1. Dans la zone de notification Windows, appuyez sur l'icone Bluetooth et selectionnez Ajouter un périphérique.
2. Verifiez que le pérophérique Bluetooth est detectable en lisant les instructions du fabricant du pérophérique Bluetooth. Lorsqu'un pérophérique Bluetooth est detectable, il est visible pour les autres pérophériques Bluetooth à proximité.
3. Sélectionnez le périphérique Bluetooth désiré dans la liste des périphériques disponibles.
4. Suivez les instructions à l'écran.

Étape 3. Configuration du Wi-Fi

1. Dans la zone de notification Windows, appuyez sur l'icone de réseau sans fil
2. Sélectionnez un réseau sans fil dans la liste des réseaux disponibles.

Étape 4. Configurer le haut débit mobile avec le GPS (en option)

Si vous avez achetié vosre CL920 avec le module haut-debit mobile optionnel, vous pouvez
vous connecter à des reseaux de téléphonie mobile à haut-debit dans le monde entier. Avec
le module haut-debit mobile et un forfait Internet souscrit auprès d'un ou plusieurs
opérateurs de téléphonie mobile, vous disposerez d'un accès complet à l'Internet.

REMARQUE: Avant de vous connecter à un réseau haut-debit mobile, vous devez avoir un compte actif auprès d'un opérateur de téléphonie mobile et obtenir une carte SIM pour un accès haut débit mobile.

Configuration du haut-debit mobile :

1. Start Skylight. Dans le menu Demarrer, Sélectionnez Tous les programmes > Sierra Wireless > Skylight > Skylight.
2. Appuyez sur le bouton Connexion pour vous connecter à vos réseaux sans fil.

REMARQUE: Si vous avez acquis une CL920 avec option haut débit mobile avec module GPS ou module GPS discret, votre tablette dispose de fonctionnalités GPS. Vous pouvez l'utiliser avec votre application de cartographie préféree pour localiser votre position actuelle et votre destination. Veuillez vous referrer à Utilisation du haut débit mobile 4G LTE avec GNSS à la page 42 pour toute information complémentaire.

Étape 3: Connaissance de votre tablette PC CL920

Une fois vous CL920 configurée, prenez quelques minutes pour vous familiariser avec votre tablette PC.

• Utilisez le Motion Dashboard pour personneliser votre tablette selon votre manière de travailler. Consultez la section Utilisation de Motion Dashboard à la page 21.
• Ouvrez le pavé d'écriture et saississez des échantillons d'écriture pour améliorer la reconnaissance de l'écriture. Consultez la section Saisie de texte et reconnaissance de l'écriture à la page 28.
• Prenez des photos ou utilisez la webcam. Consultez la section Utilisation de l'appareil photo et de la camera à la page 31.

Étape4: Pause

Lorsque vous n'utilisez plus votre tablette PC pendant un certain temps, vous pouvez la verrouiller pour empêcher l'accès non-authorisé en appuyant sur le bouton de sécurité puis en selectionnant Verrouiller cet ordinateur sur l'écran suivant. Vous pouvez configurer l'interrupteur d'alimentation de façon à eteindre votre tablette PC ou la mesure en mode Veille ou Hibernation et économiser ainsi de l'énergie, lorsque vous appuyez sur l'interrupteur. Pour plus d'informations sur les options d'alimentation, consultez la section Modification du scenario d'alimentation à la page 41.

REMARQUE: Le bouton de mise sous tension clignote en mode veille.

Verrouillage et déverrouillage de la tablette PC

Pour verrouiller la tablette PC, vous devez soit :

Appuyez sur le bouton de sécurité sur le côté gauche de la tablette. ou
- Si un clavier est connecté, appuyez sur Ctrl + Alt + Suppr.

Pour déverrouiller la tablette, vous devez :
Appuyez sur le bouton de sécurité ou faites à nouveau Ctrl + Alt + Suppr.

Mode Veille

Placez votre tablette en mode Veille lorsque vous partez pendant quelques instants. Poussez le bouton d'alimentation pourmettre la tablette PC en veille.Le mode Veille economise I'energie de la batterie lorsque vous partez et quand vous revenez,voire bureau est tel que vous I'veaz laissé.Pour sortir la tablette PC du mode veille,appuyez de nouveau sur le bouton de mise sous tension.

Tâches de configuration optionnelles

Cette section fournit des informations sur d'autres tâches que vous pouvez exécuter lorsque vous démarrez votre CL920.

Creation d'une image système

Une fois vous CL920 configurée et vos applications installées, créez une image système sur une clé USB externe. C'est une mesure de sécurité en cas de problèmes rencontres avec l'installation de Windows 7. Pour plus d'informations, consultez la section Copie de sauvégarde de votre système à la page 47.

Une image système est une copie exacte d'un disque et inclut Windows 7, vos paramétrés système, les programmes et les fichiers. Pour plus d'informations, consultez la section Création d'une image système à la page 48.

Fixation du lien du stylet

Le stylet numérique CL920 comprend un lien pour que vous puissiez relier le stylet à votre tablette afin d'éviter de le perdre.

Fixation du lien du stylet

1. Gillesz l'une des extrémités du lien dans le trou situation à l'extrémité du stylet, puis tirez le stylet à travers la boucle jusqu'à ce que ce soit fixé.
2. Glissez l'autre extrémité du lien dans le point d'attache situé sur la CL920 puis tirez le stylet à travers la boucle jusqu'à ce que ce soit fixé.

Voupez acheter des liens de styles supplémentaires sur la page Accessoires de Motion Computing.

Insertion de la pile du stylet numériqueur

Le stylet numérique est inclus avec votre CL920 et est livré dans un emballage distinct avec une pile standard AAAA et un lien de stylet.

Insertion de la pile du stylet :

1. Dévissez le capuchon du stylet est situé en haut du stylet numériqueur.
2. Orientez le pole plus de la pile vers la pointe du stylet et insérez-la dans le compartment prévu à cet effet.
3. Revissez le capuchon du stylet numériqueur.

Connexion de la tablette à une station d'accueil

La station d'accueil de la série CL est un accessoire vendu séparément que vous pouvez accuperir sur la page Accessoires Motion Computing.

La station d'accueil comprend :

• Trois ports USB pour connecter un clavier, une souris ou d'autres péripériques USB
• Un port Ethernet pour connexion à un réseau local
• Un porte-stylet avec un point de fixation du lien de stylet

Connexion de la tablette à un écran

Pour connecter un moniteur externe à la tablette PC CL920, vous pouvez utiliser le port Micro HDMI (situé sur le côté gauche de la tablette) avec un connecteur approprié, tel qu'un adaptateur DVI-HDMI.

Pour plus d'informations

Ce Guide de l'utilisateur presente l'ensemble des caractéristiques de la CL920 et fournit des instructions sur les tâches courantes que vousacomplèrez. Les autres chapitres de ce Guide de l'utilisateur incluent les informations suivantes :

• Utilisation de votre CL920—Fournit des instructions pour les tâches courantes de la CL920, y compris comment personneliser votre tablette pour l'adapter à votre façon de travailler à l'aide de Motion Dashboard, comment utiliser l'appareil photo et laamera, comment configurer la reconnaissance vocale et plus.
• Entretien de votre CL920—Fournit des suggestions pour l'entretien et la maintenance de votre tablette PC.
• Dépannage et FAQ—Apporte des réponses aux problèmes courants que vous pouvez rencontres lorsque vous commencez à utiliser votre CL920.

Le document Demarrage situé sur le bureau de la CL920 propose un certain nombre de conseils pour vous permettre de commencer à utiliser la tablette rapidement.

REMARQUE: Si vous n'avez pas accès à une fonctionnalité ou à un paramètre particulier sur votre tablette PC, contactez notre administrateur système pour receivevoir des informations supplémentaires.

Voutrouverez d'autres informations utiles sur notre site Web :

• Assistance Motion Computing
• Vidéos de formation gratuites en ligne
• Base de connaissances
• Accessoires Motion Computing
• Boutique Motion Computing

REMARQUE: Ce guide de l'utilisateur est disponible en français, allemand, espagnol et portugais sur notre site Internet.

Utilisation de votre CL920

2

Ce chapitre concerne l'exécution des tâches suivantes :

Utilisation de Motion Dashboard à la page 21
Utilisation de la fonction tactile à la page 23
Saisie de texte et reconnaissance de l'écriture à la page 28
Utilisation des microphones intégrés à la page 31
- Connexion d'un moniteur externe à la page 31
Utilisation de l'appareil photo et de laamera à la page 31
- Utilisation du lecteur de cartes magnétiques (en option) à la page 37
Utilisation du lecteur de codes-barres (en option) à la page 38
Utilisation de la batterie à la page 39
Utilisation du haut débit mobile 4G LTE avec GNSS à la page 42
Utilisation du GPS intégré augmente u-blox 7 à la page 43
Utilisation de Bluetooth à la page 43
Utilisation de WinMagic SecureDoc™ à la page 44
Utilisation du lecteur de carte SIM à la page 45
Utilisation du lecteur de carte SD à la page 46
- Localisation de votre numéro de série à la page 46
- Copie de sauvégarde de votre système à la page 47
- Restauration de votre système à la page 47
- Recherche de logiciels supplémentaires à la page 51

Applications Motion Computing

Votre CL920 comprend des applications Motion Computing qui vous seront utiles pour configurer votre tablette PC en fonction de vos besoin, gérer les paramétres courants de Windows et acceder aux ressources pour obtenir plus d'informations.

Motion Dashboard Application Motion pour la modification des paramètres de la tablette. Consultez la section Utilisation de Motion Dashboard à la page 21.
Démarriage de Motion	Document contenant des conseils sur le démarriage de la tablette PC CL920.

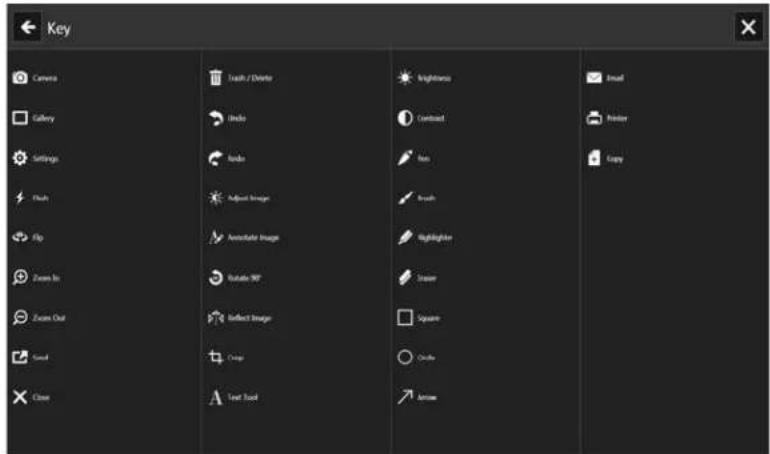

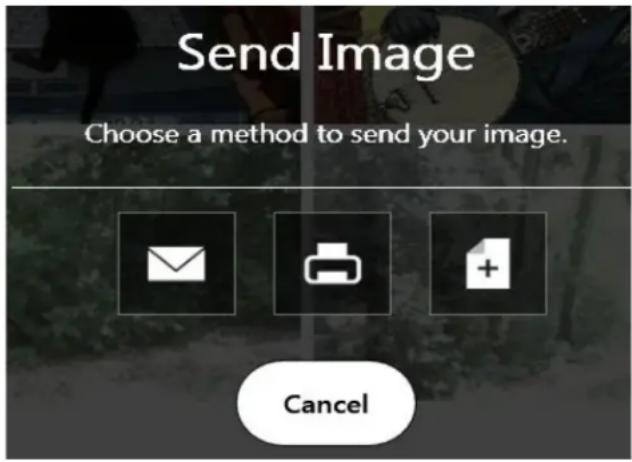

SnapWorksTM de Motion®	Application qui vous permet de prendre des photos, de les enregistrer, de les modifier, de les envoyer par e-mail, de les imprimer et de les copier. Consultez la section SnapWorksTM de Motion® à la page 32.

Utilisation de Motion Dashboard

Motion Dashboard constitue une manière pratique de modifier les paramétres courants de la tablette.

Pour ouvrir Motion Dashboard :

• Dans la barre des tâches, appuyez sur l'icone Motion Dashboard.

Le Motion Dashboard est organisé en catégories, listedes à gauche du Dashboard. Appuyez sur une catégorie pour afficher ses paramétres.

REMARQUE: Il s'agit d'une liste partielle des tâches que vous pouvezaccomplir via Motion Dashboard. Certaines de ces tâches sont décrites dans ce chapitre ; toutes les tâches sont décrites dans Motion Dashboard lorsque vous appuyez sur l'icone Aide

Catégorie du Dashboard	Tâche
Écran • Changer l'orientation	tion de l'écran • Régler la luminosité de l'écran • Configurer les propriétés graphiques avancées • Configurer un écran externe • Assombrir automatiquement l'écran
Audio • Régler le volume des haut-parleurs et du micro	des haut-parleurs et du micro • Régler les paramètres audio avancés • Supprimer les bruits de fond • Régler la balance des haut-parleurs
Stylet et tablette • Configurer	la fonction tactile pour la saisie tactile uniquement, la saisie au stylet uniquement, ou les deux simultanément • Régler la fonction tactile pour les gauchers • Régler la sensibilité des gestes et des mouvements • Utiliser le bouton de fonction du stylet pour effacer l'écriture numérique au lieu de faire un clic droit • Personnaliser votre écriture afin qu'elle soit reconna plus précisément
Sans fil • Activer et désactiver	ver les fonctions Wi-Fi, Bluetooth® et haut-débit mobile • Choisisr de désactiver la connexion sans fil au démarrage (elle est activée par défaut) • Régler les propriétés du Wi-Fi, du Bluetooth et du haut-débit mobile
Alimentation • Sélectionner	un scenario d'alimentation • Modifier l'action du bouton d'alimentation lorsque l'utilisateur appuie dessus : veille, veille prolongée ou arrêt

Accès aux outils Motion depuis la zone de notification Windows

Yououpouvez accederauxoutilsMotiona partirde lazone de notificationWindows.

REMARQUE: Au départ, les icônes Motion n'apparaissent pas dans la zone de notification Windows. Appuyez sur la flèche pour afficher plus d'icônes. Appuyez sur Personnel pour que les icônes apparaissent.

Appuyez sur l'icone Motion pour afficher :

• État de la batterie — Indique le niveau de charge actuel de la batterie.
  Motion Dashboard—Ouvre Motion Dashboard.

• Options—Liste les options que vous pouvez définir :

• Voir l'activité du disque dur—Si vous seLECTIONnez cette option, l'icone de l'utilitaire Motion clignote lorsqu'elle disque dur est actif.
  Rotation de l'écran automatique—Si vous scélectionné cette option, la tablette CL920 change automatiquement l'orientation de la visualisation (de paysage à portrait et vice-versa) quand elle pivote physique.

Utilisation de la fonction tactile

La tablette PC CL920 prend en charge la saisie capacitive multiple à 10 points à l'aide des doigts ainsi que la saisie et à l'aide du stylet numériqueur de la série CL. Un stylet peut s'avérer utile lorsque vous foulez rédiger rapidement un e-mail ou prendre des notes. Le stylet est particulièrement efficace pour la saisie précise de données et la navigation.

Voici quelques moyens d'effectuer des tâches sur un écran tactile :

Appuyer—Selectionne un élément.
- Maintenir appuyé—Ouvre un menu d'options. C'est l'équivalent d'un clic droit de souris pour afficher un menu de raccourci par clic droit.

Remarque: Maintenez appuyé votre doigt jusqu'à ce qu'un cercle apparaisse, puis levez votre doigt pour afficher le menu.

Appuyer deux fois—Effectue un double-clic de souris
Appuyer et faire glisser—Déplace et dépose.
Pincer à deux doigs—Zoome vers l'avant.
- Écarter des deux doigs—Zoome vers l'arrière.
- Tapoter—Défile à travers une liste ou déplace rapidement
- Maintenir appuyé le bouton de fonction du stylet (équivalent à un clic droit de la souris) — Ouvre un menu de raccourci (par clic droit).

REMARQUE: Si la tablette ne répond pas lorsque vous appuyez avec votre doigt, essayez d'utiliser le bout de votre doigt. À la différence des autres écrans tactiles, l'écran tactile capacitif de la CL920 ne répond pas à une autre forme de saisie. Par exemple, vous ne pouvez pas appuyer dessus avec un autre object comme une carte bancaire ou en portant des gants.

Passage à l'ouverture par pression unique en fonction tactile

Vous voudrez peut-être changer la manière dont vous utilisez la fonction tactile pour selectionner et ouvrir les éléments. Par défaut, les dossiers Windows sont configures de telle sorte que vous appuyez une fois pour selectionner un élément et deux fois pour l'ouvrir.

Vou puez modifier ce réglage. Pointer permet alors de seLECTIONner un élément et il suffit d'appuyer une seule fois au lieu de deux pour l'ouvrir.

Modification les options de dossiers :

1. Dans le panneau de configuration Windows, appuyez sur Apparence et personnelisation, Options des dossiers, puis sur Choiser entre un clic simple ou un double-clic pour ouvrir.
2. Sous Cliquer sur les éléments de la manière suivante, appuyez sur Ouvrir les éléments par un simple cig (seLECTION par pointage).

Pour plus d'informations, ouvre le centre d'aide et d'assistance de Windows et recherche « Options des dossiers »

Configuration du mode de saisie tactile

Vous pouvez personnaliser la saisie tactile en reglant le mode de saisie. Vous pouvez utiliser :

• Voiture doigt uniquement ; aucune saisie par stylet n'est détectee.
• Le stylet uniquement; aucune saisie avec le doigt n'est détectee.
• À la fois le doigt et le stylet.
• Le basculement entre la saisie tactile et par stylet, auquel cas vous devez appuyer deux fois pour basculer entre les deux fonctions. Ce mode permet d'empêcher la tablette de répondre à des saisies tactiles non intentionnelles.

Configuration des paramètres de la fonction tactile :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Paramètres de la fonction tactile.
4. Dans l'onglet Options du numériqueur, dans la section Mode de saisie, Sélectionnez le mode souhaité.

REMARQUE: Lorsque vous appuyez sur Paramètres tactiles du stylet et de la tablette, un panneau intitulé Paramètres du numériqueur N-trig DuoSense® s'ouvre. N-trig fabrique le stylet numériqueur de la CL920et conçoit le logiciel numériqueur qui détecte les saisies de votre doigt ou du stylet et les convertit en entrées numériques.

Utilisation de l'option du capteur tactile

Si vous avez la sensation que I'écran tactile ne répond pas comme vous le souhaitez ou si la tablette commence à répondre à la saisie tactile de manière erratique, vous pouvez régler la saisie tactile en reconfigurant le système tactile à son état optimal en sélectionnant l'options de réglage fin de la fonction tactile dans Stylet & tablette.

Utilisation de l'option du capteur tactile :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Paramètres de la fonction tactile.
4. Dans l'onglet Options du numériqueur, sous la section Capteur tactile, Sélectionnez Demarrer et attendez que le programme se termine.

REMARQUE: Ne touchez pas l'écran pendant le processus d'étalonnage.

Réglage des paramètres de la fonction tactile

Vou puez regler l'interprétation des mouvements de votre doigt. Par exemple, vous pouvez :

• Régler la vitesse de réponse de la tablette lorsque vous appuyez deux fois avec votre doigt.
• Régler la vitesse de réponse de la tablette lorsque vous maintainez votre doigt appuyé.
• Afficher le pointeur tactile lorsque vous interagissez avec des éléments sur l'écran.
• Modifier la position du pointeur tactile, ce qui peut s'avérer utile si vous âtes gaucher.
• Activer ou désactiver les gestes et les saisies manuscrites multiples.
• Modifier l'emplacement des menus pour les faire apparaitre à droite de votre main, ce qui peut s'avérer utile si vous étés gaucher.

Modification des paramètres de la fonction tactile :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Stylet et périhériques d'entrée.
4. Appuyez sur l'onglet Fonction tactile.
5. Pour activer la fonction tactile, appuyez sur Utiliser votre doigt comme périphérique d'entrée.
6. Pour activer les mouvements tactiles multiples, appuyez sur Activer les mouvements tactiles et la saisie manuscrite multiples.
7. Pour régler l'action Appuyer deux fois, sous Action tactile, appuyez sur Appuyer deux fois puis sélectionnéz Paramètres. Déplacez le CURSUR pour effectuer vos réglages.

8. Pour régler l'action Maintenir appuyé, sous Action tactile, appuyez sur Maintenir appuyé puis sélectionnez Paramètres. Déplacez le curseur pour effectuer vos réglages.

9. Pour afficher le pointeur tactile à l'écran, Sélectionnéz Afficher le pointeur tactile.

10. Pour modifier l'apparence du pointeur tactile ou sa position, appuyez sur Options avancées.

Modification de l'emplacement des menus pour les utilisateurs gauchers :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tableau.
3. Appuyez sur Reglages de la tablette PC.
4. Appuyez sur l'onglet Autres puis sur Gaucher.

Réglage des paramètres du stylet

Si le stylet ne répond pas de manière aussi précise que vous le souhaiteriez, vous pouvez effectuer des ajustements. Par exemple, vous pouvez:

Utiliser le bouton du stylet pour effectuer l'action du clic droit ou pour effacer.
- Régler la vitesse de réponse de la tablette lorsque vous appuyez deux fois avec le stylet.
- Régler la vitesse de réponse de la tablette lorsque vous maintainez le bouton du stylet appuyé.

Important: La tablette PC CL920 répond uniquement au stylet de la série CL fourni avec la tablette. N'utilise pas de stylos ni d'autres objets de pointage avec la CL920.

Modification des paramètres du stylet :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tableau.
3. Appuyez sur Stylet et périhériques d'entrée.
4. Appuyez sur l'onglet Options du stylet.
5. Pour régler la vitesse et la tolérance spatiale lorsque vous appuyez deux fois, sous Action du stylet, appuyez sur Appuyer deux fois puis sélectionnez Paramètres. Déplacez le curseur pour effectuer vos réglages.
6. Pour régler la vitesse et la durée de la pression maintainue, sous Action du stylet, appuyez sur Maintenir appuyé puis selectionnez Paramètres. Déplacez le curseur pour effectuer vos réglages.
7. Pour activer le bouton de fonction du stylet, appuyez sur Utiliser le bouton du stylet comme équivalent au clic droit.

REMARQUE: Stylist et périphériques d'entrée contient l'option Utiliser le haut du stylet pour effacer l'écriture qui n'est pas disponible sur le stylet numérique de la série CL. Au lieu de cela, vous pouvez définir le bouton de fonction du stylet pour qu'il agisse comme unegomme.

Utilisation du bouton de fonction du stylet comme une gomme :

1. Appuyez sur Stylet et tablette.
2. Appuyez sur Paramètres de la fonction tactile.
3. Appuyez sur l'onglet Stylet.
4. Sous Bouton du stylet, selectionnez Gomme.

Réglage des paramètres de la tablette PC

Dans Paramètres de la tablette PC, vous pouvez modifier l'utilisation de droitier à gaucher.

Modification de l'orientation de la main :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Reglages de la tablette PC.
4. Appuyez sur l'onglet Autres et effectuez le changement désiré.

L'onglet Écran dans Paramètres de la tablette PC dispose d'une option Étalonner. Celle-ci ne s'applique pas à la tablette CL920. Au lieu de cela, si la saisie tactile ne se comporte pas comme prévu, vous pouvez régler l'utilisation tactile comme déscrit dans la section Utilisation de l'options du capteur tactile à la page 25.

L'option Configurer votre stylet et vos écrans tactiles de l'onglet Écran dans Paramètres de la tablette PC permet d'attribuer la fonction tactile à l'écran désiré lorsqu'un ou plusieurs écrans sont connectés à la tablette. Par défaut, Windows 7 suppose qu'un écran externe est destiné à la saisie tactile. Pour modifier ce paramètre, executez Configuration depuis les Paramètres de la tablette PC pour attribuer la fonction tactile à l'écran de votre tablette.

REMARQUE: Un clavier doit être branché à la tablette pour effectuer cette procédure.

Attribution de la fonction tactile à l'écran désiré :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Stylet et tablette.
3. Appuyez sur Reglages de la tablette PC.
4. Appuyez sur l'onglet Ecran.
5. Appuyez sur Configuration à côté de « Configurer votre stylet et vos écrans tactiles. »
6. Appuyez sur Saisie tactile.
7. Appuyez sur la touche Entre jusqu'à ce que les instructions apparaissent sur l'écran destiné à la saisie tactile.
8. Suivez les instructions à l'écran.
9. Appuyez sur Échap pour terminer le processus.

Saisie de texte et reconnaissance de l'écriture

Vou pouve saisir du texte soit en écrivant sur un pavé virtuel (appele pavé d'écriture), soit en appuyant sur les caractères du clavier visuel.

CONSEIL: Touchez les icônes en haut du panneau de saisie pour voir les videos sur les gestes d'édition. Pour masquer les conseils video, touche l'icone à droite.

En appuyant sur l'icone de clavier en haut du pavé, le panneau de saisie s'ouvre sur le clavier visuel.

Voici le panneau de saisie ouvert sur le clavier visuel. Appuyez sur le menu Outils pour plus d'options pour le panneau de saisie et pour voir les Rubriques d'aide.

CONSEIL: Redimensionné le clavier en faisant glisser la poignée en bas à droite du clavier. Vous pouvez également utiliser les touches Ctrl, Alt, Fn, Suppr et Retour Arrière comme avec un clavier normal.

Ouverture et fermetre du panneau de saisie

Le panneau de saisie de la tablette PC s'ouvre automatiquement lorsque vous appuyez dans un champ de texte. Vous pouvez également appuyer sur l'onglet situé sur le côte gauche de l'écran pour éndre le panneau de saisie.

Vouavesplusieurs possibilités pour ouvrir le panneau de saisie :

• Touchez l'endetroit où vous souhaitez entrer du texte, par exemple, une zone de texte. puis sur l'icone du panneau de saisie
  Appuyez sur l'onglet du panneau de saisie sur le cote gauche de I'écran.

Fermeture du panneau de saisie

• Appuyez sur le bouton Fermer en haut à droite. Le panneau de saisie se reférme sur le bord de l'écran.

Panneau de saisie ancre ou flottant

Par défaut, le panneau de saisie est flottant et vous pouvez le déplacer partout sur l'écran en plaçant votre doigt ou le stylet sur la barre de titre et en le faisant glisser.

Si vous le souhaitez, vous pouvez ancrer le panneau de saisie pour que, ouvert, il apparaisse toujours à la même position, soit en haut soit en bas de l'écran.

Ancrage ou déblocage du panneau de saisie :

1. En haut du panneau de saisie, appuyez sur Outils.
2. Sélectionnez Ancrer.
3. Sélectionnez soit Ancreer en haut de l'écran, Ancreer en bas de l'écran ou Déplacer librement.

CONSEIL: Si vous étés gaucher, vous pouvez déplacer le panneau de saisie vers le bord droit de l'écran pour faciliter son utilisation.

Saisie des nombres avec le pavé numérique

Si vous devez saisir beaucoup de chiffres, utilisez le pavé numérique.

Ouverture du pavé numérique :

• Appuyez sur la touche Num en bas du pavé d'écriture.

Saisie de touches spéciales avec le clavier étendu

Voussousiezaisirdous touches specialesenutilisantleclavier visuelétendu.Les touches specialescomprennt:

• Touches Début, Fin et Inser
• Touches Htdepg et Basdepg
• Touche Imprécran
• Touche Pause
• Touche Arret Défil

Ouverture du clavier étendu :

• Appuyez sur la touche Outils en haut du panneau de saisie et choisissez Afficher le clavier étendu.

Utilisation de la reconnaissance de l'écriture

La reconnaissance de l'écriture est activée par défaut. Plus vous écrivez, plus vite votre écriture est reconnaue car la tablette dispose d'un outil d'apprentissage automatique qui recueilles données sur les mots utilisés et la manière de les écrite. Cesdonnées sont stockées dans voitré profilutilisateur.

Voupeouvezutiliserla personnalisationdeI'ecritureWindows pourcriervoitréprofil de reconnaissance de I'ecriture,cequiaugmentera lacapacitéde la tablettea reconnaitrevoitreécriture.Vousfournissezdes échantillons d'écriture pour ciblerdes erreurs de reconnaissance d'écriture specifiées et pour apprendetreystyrellesd'écritureaudispositif de reconnaissance.

Pour utiliser la personnalisation de l'écriture :

1. Appuyez sur le bouton Demarrer de Windows.
2. Dans le champ de recherche, entrez personnelier la reconnaissance d'écriture.
3. Dans la liste de résultats, appuyez sur Personnelier la reconnaissance d'écriture.

4. Appuyez sur Cibler des erreurs de reconnaissance spécifiques pour corriger les erreurs de reconnaissance de caractères ou mots spécifique qui sont mal identifiés.

5. Appuyez sur Apprendre votre style d'écriture au dispositif de reconnaissance pour entrainer la tablette à reconnaître votre style d'écriture général.

CONSEIL: Si vous receivez votre CL920 d'un autre utilisateur, vous pouvez réinitialiser l'apprentissage automatique.

Réinitialisation de l'apprentissage automatique de l'écriture :

1. Appuyez sur le bouton Demarrer de Windows.
2. Dans le champ de recherche, entrez personnelier la reconnaissance d'écriture.
3. Dans la liste de résultats, appuyez sur Personnelier la reconnaissance d'écriture.
4. Appuyez sur Modifier vos paramètres utiliser.
5. Sélectionnez Ne pas utiliser l'apprentissage automatique et supprimer toutes les données recueilliesAAPARAVANT.

Utilisation des microphones intégrés

Les microphones intégrés permettent de réaliser des enregistements audio, de dicter des notes et d'utiliser les commandes vocales. Les deux micros sont utilisés simultanément pour optimiser la détction du son pour la reconnaissance et l'enregistrement de la voix.

Connexion d'un monitreur externe

Vous pouvez connecter un moniteur externe sur le port Micro-HDMI (type D) situé du côte gauche de la CL920. Il prend en charge des résolutions jusqu'à 1080p @ 60 Hz. En outre, la station d'accueil de la série CL comprend un port VGA que vous pouvez utiliser pour connecter un moniteur externe. La station d'accueil de la série CL est vendue séparément.

CONSEIL: Vous pouvez être améné à installer des logiciels et des pilotes pour le moniteur. Pour plus d'informations, consultez la documentation du fabricant.

Utilisation de l'ordinate photod et de la camera

Votre CL920 est équipée d'une webcam et d'un apparéil photo.

Utilisation de la webcam

Votre CL920 est également équipée d'une webcam de 1,3 megapixels qui prend en charge les images en couleur et la diffusion video. La webcam est située sur l'avant de la tablette PC, dans la zone centrale supérieure.

Si vous souhaitez utiliser Skype™ avec votre Webcam, dans le menu Demarrer, vous pouvez y acceder en ouvrant le menu Demarrer et en selectionnant Tous les programmes > Skype > Skype.

Pour démarrer la webcam :

Suivez les instructions à l'écran pour utiliser le logiciel de la Webcam de votre choix.

Utilisation de l'appareil photo

Votre CL920 est equiped d'un apparieil photo auto-focus de 5 megapixels integre (la capture d'images est limite a 3 megapixels). Cet apparieil photo yous permect de prendre des photos et de les enregister sur suaive tablette PC. La lentille de l' apparieil photo se touve a I'arriere de I'appareil.

SnapWorks™ de Motion®

La CL920 contient une application appelée SnapWorks qui vous permet de prendre des photos, de les enregistrer, de les modifier, de les envoyer par e-mail, de les imprimer et de les copier.

Prise de photo avec SnapWorks

1. Appuyez sur l'icone de l'appareil photo dans la barre des tâches de Windows pour activer Motion SnapWorks.

2. Tenez l'appareil photo droit et pointez vers I'objet avec I'objetif.

3. Appuyez de nouveau sur l'icone de l'appareil photo SnapWorks pour prendre une photo.

L'écran de l'appareil photo Snapworks apparait.

1. Dirigez votre apparéil photo vers le sujet à photographier.

Yououpouvezutiliserla grille etle cercle central pourmieux alignervotresujet.

1. Appuyez sur l'icone de l'appareil photo la droite de l'écran pour prendre une photo. Pour faire des zooms avant ou arrêté sur votre sujet, utilisez le curseur de réglage du
   zoom ser la gauche de I'ecran.
2. Notre photo est enregistrée et stockée dans l'emplacement de stockage des images spécifique dans les paramètres de SnapWorks. Par défaut, il s'agit du repertoire C:\Utilisateurs[votre nom d'utilisateur] \Photo.
3. Si vous souhaitez prendre une photo avec la webcam, appuyez sur l'icone Basculement en haut à droite de l'écran.

Après avoir pris votre photo, vous pouvez appuyer de nouveau sur Basculement pour revenir au viseur de l'appareil photo.

1. Pour activer le flash, appuyez une fois sur l'icone du flash si vous souhaitez utiliser le flash pour toutes les photos. Appuyez deux fois sur l'icone du flash pour lancer le mode de flash automatique. Cela permet d'activer le flash uniquement lorsque les conditions d'éclairage ambient ne sont pas satisfaisantes.

Configuration des paramètres de SnapWorks

1. Appuyez sur l'icone Paramétres aut a gauche de l'écran.

L'écran de configuration Snapworks apparait.

Paramètre Description
Résolution de l'appareil photo	Modifier la résolution de vos photos (Rémarque: ces valeurs de résolution s'appliquent à l'appareil photo uniquement.)
Stockage des images	Spécifiez l'emplacement où les photos seront stockées.
Type d'image sauvégardé par défaut	Pour sélectionner le format d'image que vous souhaitez utiliser pour vos photos.
Balise GPS visible	Appuyez sur On pour ajouter une balise d'emplacement GPS à votre photo. Vous pouvez définir la balise GPS lorsque vous annotate (éditez) votre photo.
Date et heures visibles	Appuyez sur On pour ajouter la date et l'heure sur votre photo. La date et l'heure seront visibles lorsque vous annotate (éditez) votre photo.
Langue Sélectionnez votre langue préféérée pour l'interface SnapWorks.

CONSEIL: Appuyez sur l'icone de la flèche de gauche < pour revenir à l'écran précédent.

Appuyez sur l'icone Fermer quitter SnapWorks.

Aide de SnapWorks

Appuyez sur l'icone d'aide ? pour ouvrir l'écran principal dans lequel vous pouvez consulter toutes les descriptions des icones de SnapWorks.

Modification d'une photo dans SnapWorks

1. Appuyez sur l'icone Galerie le coin supérieur gauche de l'écran pour ouvrir le repertoire dans lequel vos photos sont stockées.

Vos pourrez y consulter les dernières photos prises.

1. Appuyez deux fois sur la photo à modifier.

La photo s'ouvre et deux icones apparaissent en bas à gauche de l'écran sur lesquelles vous pouvez appuyer pour ourir les outils d'édition de photo SnapWorks.

1. Appuyez sur l'icone Régler l'image acceder aux outils d'édition vous permettant de faire pivoter l'image, de la rogner ou de créé une image miroir.

Sur cet écran, vous pouvez également effectuer des réglages de contraste et de luminosité sur votre photo.

1. Appuyez sur l'icone Annoter l'image pour acceder aux outils d'édition permettant d'ajouter du texte, des traits de pinceau, d'écrire ou demettre en surbrillance des parties de votre photo.

Cet écran comprend également les outils pour dessiner des carres, des cercles ou des flèches sur votre photo, ainsi qu'une palette de couleurs qui vous permet de modifier la couleur de vos annotations.

1. Lorsque vous avez terminé de modifier votre photo, appuyez sur l'icone Appareil photo en haut à gauche de l'écran pour revenir à l'écran de l'appareil photo.

Envoi, impression et copie de vos photos

1. Pour envoyer votre photo par e-mail, appuyez sur l'icone Galerie s le coin supérieur gauche de l'écran pour ouvrir le réseau dans lequel vos photos sont stockées.
2. Appuyez une fois sur la photo pour la sélectionner, puis appuyez sur l'icone Envoyer

Une fenêtre contextuelle vous demandera de désirer une méthode d'envoi pour votre photo.

1. Appuyez sur l'icone E-mail pour envoyer votre photo en piece jointe d'un e-mail.
2. Sélectionnéz la résolution de l'image que vous souhaitez envoyer dans la fenêtre contextuelle suivante.

Votre programme de messagerie par defaut s'ouvre et la photo selectionnee est jointe.

1. Appuyez sur l'icone Imprimante envoyer votre photo à une imprimante.
2. Sélectionnéz la résolution de l'image que vous souhaitez imprimer dans la fenêtre contextuelle suivante.

La photo selectionnee est envoyee à l'imprimante.

1. Appuyez sur l'icone Copier copier votre photo dans le presse-papiers.
2. Sélectionnéz la résolution de l'image que vous souhaitez copier dans la fenêtre contextuelle suivante.

La photo selectionnée est copiee dans le presse-papiers et vous pouvez la coller dans l'application de votrechoix.

Conseils à propos de l'appareil photo

• Stabilisez l'appareil photo et donnez-lui quelques secondes pour faire la mise au point.
• Si votre stylet est attaché, assurez-vous que le lien ne se trouve pas devant la lentille de l'appareil.
• Vérifiez que la luminosité est appropriée pour prendre la photo.

Utilisation du lecteur de cartes magnétiques (en option)

Si vous avez achetié un SlateMate™ de la série CL avec lecteur de cartes magnétiques (MSR) et lecteur de codes-barres (BCS), le MSR peut servir à生存 toutes les cartes possédant une bande magnétique au dos, comme une carte de débit/préduct.

Le tableau suivant illustré l'etat des témoins d'etat du MSR.

Utilisation du lecteur de cartes magnétiques :

1. Maintenez la CL920 en position stable.
2. Avec la bande magnétique vers le bas, vous pouvez soit passer la carte du haut vers le bas, soit du bas vers le haut. Le voyant vert clignote lorsque le passage est validé.

Utilisation du lecteur de codes-barres (en option)

Le lecteur de codes-barres fourni avec le SlateMate™ de la série CL prend en charge plusieurs types de codes-barres différents—une série minimum de codes-barres est activée en usine.

Types de codes-barres pris en charge

Le lecteur de codes-barres de la CL920 prend en charge les types de codes-barres suivants par défaut :

Code 39 Code 2 parmi 5 entrelacé
Code 128/GS1-128·Micro PDF417
• EAN/UPC-UPC-A •OR Code
·EAN/UPC-UPC-E

Il est possible de prendre en charge d'autres types de codes-barres à l'aide de l'application EasySet. Pour télécharger et installer EasySet, accédez à Software Downloads, sélectionnez votre modèle de tablette PC et le système d'exploitation, puis appuyez sur Show Results. Faites défilier l'écran vers le bas, jusqu'à la section application EasySet et sélectionnez le lien de téléchargement.

Utilisation du lecteur de codes-barres :

1. Ouvrez votre application code-barres et placez le curseur dans le champ approprié.
2. Maintenez fermement la tablette avec la lentille du lecteur face à vous.
3. Placez la lentille du lecteur face au code-barres.
4. Appuyez sur le bouton du lecteur situé à l'avant du lecteur de codes-barres, puis relâchéz-le. Assurez-vous que le rayon du lecteur couvre l'intégrality du code-barres.

Si la lecture a réussi, vous entendrez un bip et les données apparaître dans l'application.

Astuces concernant le lecteur de codes-barres

• Vous obtenez généralement de plusieurs résultats de lecture si la lentille se trouve de 15 à 17 cm du code-barres.
• Si vous avez des difficultés à dire un code-barres, utilisez vos deux mains pour stabiliser la tablette lors de la lecture.

Utilisation de la batterie

La CL920 est équipée d'une pile ion lithium intégrée qui se charge automatiquement lorsque la tablette est branchée à une prise électrique. Dans des conditions normales, la tablette peut fonctionner sur batterie pendant sept heures maximum.

REMARQUE: Si vous avez besoin de changer la batterie, contactez un fournisseur de services agreé par Motion Computing. Seuls les fournisseurs de services agreés peuvent remplaner la batterie.

Vérification de la charge de la batterie de tablette

Vou puez vérifier la charge de la batterie restante de plusieurs manières :

Lorsque la tablette est reliée a une prise, le bouton de la jauge de la batterie indique si la batterie est entierement chargée (vert) ou en charge (orange).
Lorsque la CL920 fonctionne sur batterie, appuyez sur le bouton de jauge de la batterie sur le cote gauche pour afficher les voyants d'etat sur le devant de la CL920, indiquant le niveau de charge actuel.
- Dans Motion Dashboard (paramétres d'alimentation)
- Dans la zone de notification Windows

Le bouton de charge de la batterie est situé sur le côté gauche de la tablette PC CL920 comme indiqué ci-dessous:

Vou puez vérifier la charge de la batterie restante dans votre tablette CL920 de plusieurs manières :

• Ouvrez Motion Dashboard, appuyez sur Alimentation et observez la valeur sous Charge restante.

ou

• Depuis la zone de notification Windows, en touchant l'indicateur d'alimentation, qui apparait de façon différente selon que la tablette PC est branchée au secteur ou fonctionne sur batterie.

-Si la tablette PC est branchee, appuyez sur I'icone Prise

• Si la tablette PC fonctionne sur batterie, appuyez sur l'icone Batterie.

Les cinq voyants à l'avant de la batterie de la tablette PC indiquent aussi le niveau de charge actuel de la batterie, d'unvoyant vert allumé (≤ 20%) de charge) à cinq voyants vert allumés (81% à 100% de charge). Appuyez sur le bouton de charge de la batterie du côté gauche de la tablette PC pour voir le niveau de charge restante.

Lorsque la tablette est branchée, le bouton de charge de la batterie s'allume.

La couleur verte indique que la batterie est complètement chargée.

La couleur orange indique que la batterie est en cours de charge.

Conseils concernant la batterie et la gestion de l'alimentation

• Utilisez l'alimentation secteur autant que possible. Si la tablette CL920 est branchée, la batterie se charge au cours de l'utilisation.
• Mettez votre tablette PC en mode veille si vous ne l'utilise pas.
• Arrêtez l'ensemble des applications et des processus inutiles en arrêté-plan.
• Lorsque la tablette n'est pas utilisé, désactiver les adaptateurs sans fil à l'aide des paramètres Sans fil du Motion Dashboard.
• Reglez la luminosité de l'affichage de sorte qu'elle se réduise automatiquement après un certain nombre de minutes d'inactivité dans les paramètres Écran de Motion Dashboard.
• Lorsque vous utilisez le haut débit mobile, réduisez la fréquence de mise à jour de la messagerie et des autres applications Internet de la tablette CL920, en la définitissant sur par exemple, toutes les demi-heures ou plus.
• Désactive la bande large mobile lorsque vous savez qu'un signal n'est pas disponible.
• Entretenez votre batterie une fois par mois. Pour l'entretenir, faites fonctionner la tablette PC sur batterie jusqu'à ce que le niveau de charge de la batterie descendé en dessous de 20% .

Modification du scenario d'alimentation

Par défaut, la CL920 utilise le scenario d'alimentation Motion Optimized concu spécifiquement pour les tablettes Motion Computing. Il concilie la nécessité d'économiser l'énergie tout en maximisant les performances de la tablette. Si la tablette ne perçoit aucune activités à un moment donné, elle passée automatiquement en mode Économiseur d'énergie.

Le mode Economie d'énergie est composé des actions suivantes :

L'ecran s'assombrit après 2 minutes.
L'écran s'éteint après 5 minutes.
- La tablette passe en mode Veille après 10 minutes.

Si nécessaire, vous pouvez modifier le scenario d'alimentation Motion Optimized en utilisant Motion Dashboard.

Modification du scenario d'alimentation :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Alimentation.
3. Appuyez sur Options d'alimentation.
4. Sélectionnez un scenario d'alimentation dans la liste de scenarios disponibles.

REMARQUE: Le réglage sur Économisérer d'énergie réduit les performances de la tablette, mais augmente l'autonomie de la batterie.

Modification du fonctionnement du bouton d'alimentation

Lorsque vous appuyez sur le bouton d'alimentation puis le relâchéz, il peut activer l'un des modes suivants :

• Veille — La tablette met immédiatement en pause toute activité et redémarre rapidément après. Cela permet d'économiser de l'énergie lorsque vous n'utilisez plus votre tablette pendant une courte période. Cependant, vous perdrez vos données non enregistrées si une coupure de courant se produit.
• Hibernation — La tablette sauvegarde les contenus de la mémoire dans le disque de stockage et s'éteint. Appuyer sur le bouton d'alimentation rétablit le bureau exactement comme vous l'avez laissé. Le mode Hibernation consomme moins d'énergie que le mode Veille et prend moins de temps à redémarrer que l'options Arrêt.
• Arrêt — La tablette s'éteint. Appuyer sur le bouton d'alimentation redémarre la tablette.

Par défaut, la tabletteonne en veille lorsque vous appuyez sur le bouton d'alimentation puis le relachez. Pour sortir votre tablette du mode Veille, appuyez et relachez le bouton d'alimentation. Vous pouze mettre la tablette en mode Hibernation ou l'arreter complètement depuis le menu Demarrer.

Vous pouvez modifier le comportement du bouton d'alimentation pour qu'il déclenché soit la mise en mode Hibernation, soit la mise hors tension de la tablette. Vous pouvez définir ce comportement en distinguishing le cas où la tablette fonctionne sur batterie du cas où elle fonctionne sur l'alimentation secteur.

Pour modifier l'action associée au bouton d'alimentation :

1. Ouvrez le Motion Dashboard.
2. Appuyez sur Alimentation.
3. Sous Bouton d'alimentation sur batterie, selectionnez l'action souhaitee lorsque le bouton d'alimentation est pressé pendant que la tablette fonctionne sur batterie.
4. Sous Bouton d'alimentation sur secteur, selectionnez l'action souhaitee lorsque le bouton d'alimentation est appuyé pendant que la tablette est branchee sur une prise.

Utilisation du haut débit mobile 4G LTE avec GNSS

Il est possible que vous tablette PC soit équipée d'un haut débit mobile 4G LTE intégré avec un module GNSS. Pour utiliser l'option Hautdébit mobile, vous devez-disposer d'un compte auprès d'un fournisseur de réseau hautdébit mobile. Pour utiliser le récepteur GNSS, vous n'avez pas besoin de/disposer d'une connexion réseau ou d'un compte auprès d'un fournisseur de réseau haut débit mobile.

Activation du haut débit mobile 4G LTE avec GNSS

Avant d'établit une connexion haut débit mobile ou d'utiliser le récepteur GPS haut débit mobile, vous devez vous assurer que Haut débit mobile avec GNSS est activé dans Motion Dashboard.

REMARQUE: Pour diminuer la consommation d'énergie lors du fonctionnement sur batterie uniquement et lorsque le haut débit mobile 4G LTE avec GNSS n'est pas utilisé, désactiver le service à haut débit mobile dans Motion Dashboard.

Activation du haut début mobile :

1. Ouvrez le Motion Dashboard et appuyez sur Alimentation.
2. Appuyez sur l'interrupteur a cotoé de Haut débit mobile pour I'activer.

Utilisation du GPS intégré augmenté u-blox 7

Le récepteur GPS avec SBAS utilise les signaux des satellites afin de déterminer le positionnement, l'altitude, le cap et la vitesse de déplacement horizontal actuels de la tablette par le biais d'un port de communication virtuel. Le module est compatible avec le WAAS (Wide Area Augmentation System) pour une précision améliorée aux États-Unis, le EGNOS (European Geostationary Navigation Overlay Service) pour une précision améliorée en Europe et le MSAS (Multi-functional Satellite Augmentation System) pour une précision améliorée au Japon. Le système d'augmentation approprié sera détecté en fonction du lieu dans lequel vous vous trouvez. Vous n'avez pas besoin de sélectionner. La fonction augmentation utilise des signaux des satellites géostationnaires pour améliorer la fiabilité et la précision des signaux des satellites GPS. Il n'y a pas d'interface utilisateur pour le récepteur GPS avec SBAS et celui-ci est toujours activé lorsque la tablette est sous tension. Le port de communication virtuel assigné au récepteur GPS avec SBAS par Windows peut être visualisé dans le Gestionnaire de Periphériques du Panneau de configuration.

REMARQUE: Pour utiliser le récepteur GPS avec SBAS, vous n'avez pas besoin de-disposer d'une connexion réseau ou d'un compte auprès d'un fournisseur de réseau haut débit mobile.

Utilisation de Bluetooth

Votre CL920 dispose d'un adaptateur Bluetooth intégré servant à connecter d'autres péripériques Bluetooth.

Pour ajouter un périphérique Bluetooth :

1. Dans la zone de notification Windows, appuyez sur l'icone Bluetooth et selectionnez Ajouter un périphérique.

2. Vérifiez que le périphérique Bluetooth est detectable en lisant les instructions du fabricant du périphérique Bluetooth. Lorsqu'un périphérique Bluetooth est detectable, il est visible pour les autres périphériques Bluetooth à proximité.

3. Sélectionnez le périphérique Bluetooth désire dans la liste des périphériques disponibles.
4. Suivez les instructions à l'écran.

Utilisation de WinMagic® SecureDoc™

WinMagic SecureDoc est une application qui vous permet de chifferrer votre disque. Cette application est incluse avec votre CL290, mais vous devrez l'activer pourmettre en œuvre le chiffrement du disque.

Pour activer WinMagic SecureDoc :

1. Dans le menu Demarrer, selectionner Tous les programmes > Chiffrement du disque SecureDoc > Console centrale SecureDoc.

La console centrale SecureDoc s'ouvre. Vous pouvez désir entre Demarrage ou Mode avancé.

1. Appuyez sur Demarrage pour configurer le chiffrement de disque dur sur votre tablette PC.

Appuyez sur Assistant rapide pour commencer le processus de configuration.

1. Suivez les instructions à l'écran.

1. Une fois le chiffrement activé, redémarrez votre tablette PC et redémarrez manuellement SecureDoc afin de terminer le processus de chiffrement.

Pour plus d'informations sur WinMagic SecureDoc, rendez-vous sur http://www.winmagic.com/products/full-disk-encryption-for-windows.

Utilisation du lecteur de carte SIM

La fente pour carte SIM supporte une mini carte SIM (2FF) pour une utilisation avec l'option au débit mobile. Pour plus d'informations, contactez votre fournisseur de services.

Pour insérer une carte SIM :

1. Éteignez la tablette PC.
2. Ouvrez le cache du port et recherche la fente pour carte SIM.

1. Poussez la carte SIM avec le côté à encoche vers la tablette et avec les contacts vers le bas dans la fente jusqu'à ce qu'elle s'enclenche.

Pour retiree une carte SIM :

1. Éteignez la tablette PC.
2. Ouvrez le cache du port.
3. Poussezlegrement la carte vers l'intérieur jusqu'à ce que vous entendiez un déclic, puis relâchez-la pour qu'elle s'éjecte.

Utilisation du lecteur de carte SD

La CL920 comprend une fente pour carte SD que vous pouvez utiliser avec une cartememoire SD pour dire des fischiers multimédias, afficher des fischiers à partir de votre apparéil photo ou d'autres périhériques, ou à utiliser pour le stockage de fischiers supplémentaires.

Pour insérer la carte SD:

1. Éteignez la tablette PC.
2. Ouvrez le cache du port et recherche la fente pour carte SD.

1. Poussez la carte SD en orientant les contacts vers le bas dans la fente jusqu'à ce qu'elle s'enclenché.

Pour retirer la carte SD :

1. Éteignez la tablette PC.
2. Ouvrez le cache du port.

Appuyez légèrement sur la carte jusqu'à ce qu'elle sorte.

Localisation de votre numéro de série

Vou puez localiser le numero de série de votre CL920 à l'un des endroits suivants :

Létiquette blanche à l'intérieur de la fente pour carte SD de la tablette
- du Menu Demarrer de Windows
L'utilitaire de configuration BIOS

Localisation de votre numéro de série à partir du menu Demarrer :

1. Dans le menu Demarrer, appuyez sur Ordinateur, puis maintenez appuyé n'importe ou sur la fenêtre pour ouvrir le menu d'options. Sélectionnez Propriétés.
2. Dans la section Système de la page, affichez Modèle. Le numéro de série commence par « S/N. »

Pour acceder à l'utilitaire de configuration du BIOS :

1. Redémarrez votre tablette.
2. Dès que la tablette démarre et dés que l'écran d'accueil Motion apparait, appuyez sur l'écran avec votre doigt ou votre stylet.

Une alarme sonne lorsque vous accedez à l'utilitaire de configuration du BIOS.

CONSEIL: Si un clavier est relié à votre CL920, vous pouvez appuyez sur F2 pour ouvrir l'utilitaire de configuration. Appuyez ensuite sur les touches fléchées pour sélectionner les éléments et appuyez sur Entrée pour sélectionner un sous-menu.

Copie de sauvegarde de votre système

Pour vous protégé contre la perte ou la suppression accidentelle, planifiez des copies de sauvegardes automatiques et régulières. Windows 7 dispose d'un outil de sauvégarde que vous pouvez utiliser pour configurer ce que vous souhaitez sauvegarder et planifier des sauvégardes régulières.

Pour planifier les sauvégardes :

1. Dans le Panneau de configuration, appuyez sur la catégorie Système et sécurité, puis sur Sauvegarder votre ordinateur.
2. Appuyez sur Configurer la sauvegarde.

Suivez les instructions à l'écran.

Vouss pouvez restaurer des fischiers à partir d'une copie de sauvégarde. Pour plus d'informations, ouvrez le centre d'aide et d'assistance de Windows et recherchez « Restaurer des fischiers à partir d'une copie de sauvégarde »

Restauration de votre système

Windows 7 dispose d'outils spécialisés pour la restauration de votre système en cas de panne du système. Cette section couvre :

• la création d'une image du système à utiliser pour restaurer votre ordinateur si nécessaire
• la restauration de l'ordinateur à partir d'une image système en utilisant le panneau de configuration de Windows
• la restauration de la tablette à partir du BIOS si Windows 7 ne peut pas fonctionner

REMARQUE: Les images système sont conçues pour restaurer l'ensemble de votre système si vous rencontres des problèmes avec Windows 7. Si vous souhaitez installer des fischiers, des dossiers ou des données en particulier, utilisez l'outil Windows Backup.

Creation d'une image système

Voussouvezutiliseruneimage système pour restaurerles contenusdevoitrétabletdans lecas ouelle cesse de fonctionner. Une image système est une copie exacte d'un disque et inclutWindows7,vos paramètresysteme,lesprogrammeset lesfichiers.L'imagésysteme nécessite un support externel,telqu'unecléUSB,pourystockerl'image.

REMARQUE: Nous vous recommendons deisser une image système des que vous avez configuré votre tablette et ensuite de manière périodique.

Creation d'une image système :

1. Trouvez une clé USB ou tout autre support externe pour y stocker votre image système.
2. Dans le Panneau de configuration de Windows, appuyez sur la catégorie Systeme et sécurité, puis sur Sauvegarder votre ordinateur.
3. Dans la barre de navigation à gauche, appuyez sur Créer une image système, puis suivez les instructions à l'écran.

Pour des instructions complètes, ouvrez l'Aide Windows et recherchez « Sauvegarder vos programmes, paramètres système et fichiers »

Restauration de votre image système à partir du Panneau de configuration Windows

Utilisez l'outil de récapération du Panneau de configuration pour restaurer votre système si vous avez toujours accès à Windows 7 ou si vous restaurez votre image système sur un ordinateur différent.

Restauration de votre système à partir du Panneau de configuration de Windows :

1. Trouvez le support externe qui contient votre image système.
2. Dans le Panneau de configuration de Windows, appuyez sur la catégorie Système et sécurité, puis sur Sauvegarder votre ordinateur.
3. Appuyez sur Récupérer vos paramètres système ou votre ordinateur, puis Méthodes de récapération avances, puis Utiliser une image système...
4. Suivez les instructions à l'écran.

Pour plus d'informations, ouvre l'Aide Windows et recherche « Sauvegarder vos programmes, paramètres système et fichiers »

Restauration de votre image système si vous ne pouvez pas démarrer Windows 7

Si vous devez restaurer votre système et ne pouvez pas avoir accès à Windows 7, vous pouvez acceder à l'outil de récapuration dans l'écran Windows.

REMARQUE: Avant de démarrer, localisez le disque exter contenant l'image système que vous avez créé précédemment (page 48) et assurez-vous qu'un clavier est relié à votre tablette.

Restauration de votre image système à partir de l'écran Options de démarrage avancées de Windows :

1. Appuyez sur le bouton d'alimentation de la tablette pour la démarrer.
2. Maintenez enfoncée la touche F8 pour afficher l'écran des Options de démarrage avances de Windows.
   Vou devez appuyer sur F8 des que la tablette demarre pour acceder à l'écran Options de démarrage avancées de Windows. Si le logo Windows apparait, vous devez réessayer jusqu'à ce que l'invitation à se connecter à Windows apparaisse et redémarrer votre tablette à partir du menu Demarrer.
3. À l'écran Options de démarrage avancée, Sélectionnez Réparer votre ordinateur et appuyez sur Entrée.
   Le message « Windows charge les fischiers... » et une barre de progression s'affichent et vous devrez patienter un bref instant pendant le temps nécessaire au chargement des fischiers.
4. Sélectionnez un clavier dans la boîte de dialogue Options de récapération du système, puis appuyez sur Entrée.
5. Sélectionnez un nom d'utilisateur, entrez le mot de passer, puis appuyez sur Entrée.
6. Connectez le support externe qui contient votre image système.
7. Dans la boite de dialogue Options de récapération du système, utilisez la touche Tab pour acceder à Récupération de l'image système puis appuyez sur Entrée.

Suivez les instructions de Réimageur l'ordinateur.

Restauration de votre système sans image système

Si vous ne veaz restaurer votre système Windows 7 et que vous n'vez pas d'image système, vous pouvez restaurer Windows à son image d'usine originale. Cela ne restaure pas les fichiers ou programmes que vous avez installés.

Restauration de l'image d'usine originale :

1. Assurez-vous qu'un clavier est branché à la tablette.
2. Appuyez sur le bouton d'alimentation de la tablette pour la démarrer.
3. Maintenez enforcée la touche F8 pour afficher l'écran des Options de démarrage avancées de Windows.

Voudevez appuyer sur F8 des que la tablette demarre pour acceder a I'ecran Options de demarrage avancées de Windows. Si le logo Windows apparait, vous devez reessayer jusqu'à ce que l'invitation à se connecter à Windows apparaisse et redémarrer votre tablette à partir du menu Demarrer.

1. À l'écran Options de démarrage avances, Sélectionnez Réparer votre ordinateur et appuyez sur Entrée.

Le message « Windows charge les fischiers... » et une barre de progression s'affichent et vous devrez patienter un bref instant pendant le temps nécessaire au chargement des fischiers.

1. Sélectionnez un clavier dans la boîte de dialogue Options de récapération du système, puis appuyez sur Entrée.
2. Sélectionnez un nom d'utilisateur, entrez le mot de passer, puis appuyez sur Entrée.
3. Dans la boite de dialogue Options de récapération du système, utilisez la touche Tab pour aller jusqu'à Réinstaller Windows.
4. Appuyez sur Entrée pour réinstaller Windows.
5. Vérifiez si Windows a été capable de sauvégarder des données de la tablette. Regardez dans le dossier nommé Windows. old.

Recherche de logiciels supplémentaires

Pour des informations sur d'autres logiciels pour votre tablette, rendez-vous sur la page Accessoires Motion Computing. Vous y trouvrez des liens pour accérer des logiciels et télécharger des logiciels Gratis de Motion Computing et ses partenaires.

Entretien de votre CL920

Une maintenance adaptée est la garantie du fonctionnement et de la bonne conservation de votre tablette PC CL920. Pour des informations generales sur l'entretien de la tablette PC et de ses composants et accessoires, consultez le Guide des conseils de sécurité et réglementations fourni avec votre tablette PC.

AVERTISSEMENT: Suivez les directives de ce chapitre pour entrenir votre tablette PC et ses composants. Toututilisation inappropriée risque d'endommager la tablette PC et ses composants et d'annuler la garantie.

Entretien général

• Évitez toute exposition de la tablette PC à des températures extrêmes, aux chocs, aux liquides et à de forts champs magnétiques.
• Ne placez pas d'objets lourds sur la tablette PC.
• N'ouvre pas le boitier. Il ne contientaucun composant susceptibled'être répáré par l'utilisateur. Ceci annulerait votre garantie.

Entretien de I'ecran

Suivez ces conseils pour garder votre écran propre :

• Les traces de doigs et la plupart des taches peuvent être éliminées de la surface de l'écran à l'aide du chiffon deux fourni.
• Si du liquide est renversé sur l'écran, essuyez-le immédiatement à l'aide d'un chiffon doux comme celui fourni avec la tablette.
• Utilisez uniquement le stylet de la série CL ou le doigt pour écrire sur l'écran. Tout autre object pourrait endommager la surface de l'écran.
• Lors du transport de la tablette PC, utilisez un etu pour proteger l'écran de tout contact inutil.
  Couvrez l'écran à l'aide d'un film protecteur pour écran.
• Évitez d'exposer l'écran à la lumière directe du soleil pendant de longues périodes.
• Vous pouvez acheter des films protecteurs pour écran et des étuis de la série CL depuis la page Accessoires Motion Computing.

Entretien du stylet

Si vous utilisez un stylet numériqueur avec votre tablette :

Lorsque you n'utilisez pas le stylet numérique, rangez-le dans le repose-stylet.
- Évitez de ranger verticalément le stylet sur sa pointe. Cela peut endommager la fonction stylet vers numériqueur.
- Faites en sorte que le stylet n'entre pas en contact avec des liquides car il compte des composants électroniques qui peuvent être endommagés s'ils sont mouillés.
- Dans certains endroits, des particules ou des débris peuvent coller à la pointe du stylet ou à l'écran de la tablette PC. Veillez à essuyer le stylet avec un chiffon doux pour éviter de rayer l'écran.
- Si vous prévoyez de travailler dans des environnements extrêmes, Motion recommende l'achat du Stylet numériqueur robuste pour votre CL920, disponible à l'achat sur la page Accessoires de Motion Computing.
- Dans des conditions normales d'utilisation, la pointe du stylet de la série CL ne nécessite aucun remplacement. Toutefois, des pointes de stylet supplémentaires sont disponibles si vous souhaitez en replacer une.

REMARQUE: Pour commander des stylets ou de nouvelles pointes de stylets, rendez-vous sur Accessoires Motion Computing.

Entretien de la batterie de la tablette

Pour optimiser les performances de la batterie, entretenez-la une fois par mois. Pour l'entretenir, faites fonctionner la tablette sur batterie jusqu'à ce que le niveau de charge de la batterie descendé en dessous de 20% . Branchez-la ensuite sur le secteur jusqu'à ce qu'elle soit entièrement rechargée.

Pour plus d'informations sur les batteries, consultez la section Utilisation de la batterie à la page 39.

Déplacements avec votre tablette PC CL920

Lorsque vous emportez votre tablette PC CL920 en déplacement, tenez compte des consels suivants :

• Placez la tablette PC dans un étui pour protéger l'écran. Motion Computing vend divers étuis pour la CL920. Vous pouvez les acheter sur la page Accessoires de Motion Computing.
• Rangez le stylet dans le repose-stylet situé sur le cote croit de la tablette.
• Protégez la tablette PC en la rangeant dans un porte-documents ou dans un bagage à main et évitez tout contact avec des produits de soin, des liquides et des alimentents. Ne la place pas dans un bagage enregistré.
• Avant une utilisation prolongée sur le terrain ou un long voyage sans alimentation CA, ajustez les propriétés de l'alimentation afin d'économiser au moins la batterie. Consultez la section Modification du scenario d'alimentation à la page 41.
• Pour les voyages internationaux, procurez-vous un cordon d'alimentation correspondant aux prises électriques de votre pays de destination. Il est inutil d'acheter un convertisseur de tension, car l'adaptateur secteur de Motion s'ajuste automatiquement aux différentes tensions.
• Vous souhaitez peut-être avoir une preuve d'achat ou un passaport de marchandises lors de vos voyages internationaux.
• Consultez votre compagnie d'assurance et votre société de cartes bancaires pour en savoir plus sur l'assistance urgence voyage en cas de perte ou de dégradation de votre tablette PC.
• Ne passes pas votre tablette à travers un détecteur de métaux.
• Pour le décollage et l'atterrissage, désactiver la tablette PC ou passerez en mode Hibernation.

CONSEIL: Consultez votre compagnie aérienne pour connaître les règles précises sur l'utilisation de votre tablette PC et de la connexion Wi-Fi lors d'un transport aérien. Si nécessaire, vous pouvez désactiver l'ensemble de vos péripériques sans fil à l'aide de Motion Dashboard. Pour désactiver les péripériques sans fil, ouvrez le Motion Dashboard, appuyez sur Paramètres sans fil dans l'écran Tablette et appuyez sur l'interrupteur sous Mode avion pour l'activer.

Ne transportez pas le CL920 dans des bagages enregistrés, car il contient une batterie au lithium ion (Li-ion). La soute à bagages peut devenir très chaude, ce qui pourrait faire surchauffer les batteries Li-ion et provoquer une Explosion.

Dépannage et FAQ

Malgré les tests de performances et de qualité approfondis auxquels sont soumises les tablettes PC de Motion Computing, des problèmes peuvent survenir. Si vous ne trouvez pas les informations que vous cherchez dans ce chapitre, consultez l'assistance de Motion Computing.

Dépannage

Les informations de ce chapitre permettent d'identifier et de résoudre les problèmes courants. Si un problème peut avoir plusieurs origines, la cause la plus courante est répertorée en premier.

Problèmes liés à l'alimentation

La tablette ne s'éteint pas

• Une application ne répond peut-être pas. Arrêtez l'application manuelle avec le Gestionnaire des tâches. Appuyez sur Ctrl + Alt + Suppr ou sur le bouton de sécurité puis sélectionnez Demarrer le Gestionnaire des tâches. Vous pouvez également forcer la tablette à s'éteindre en maintainant enforcé le bouton d'alimentation pendant cinq secondes. Toutfois, cette action est fortement déconseillée.

La tablette PC neppe pas en mode Hibernation

• Le mode Hibernation n'est peut-être pas activé. Activez le mode Hibernation en réglant le fonctionnement du bouton d'alimentation dans Motion Dashboard. Consultez la section Modification du fonctionnement du bouton d'alimentation à la page 42.

La tablette PC ne quitte pas le mode Hibernation lorsqu'elle fonctionne sur batterie

• La batterie est peut-être déchargée. Branchez la tablette sur le secteur.

Le bouton d'alimentation clignote mais rien ne se passé

• La tablette est en mode Veille. Appuyez sur le bouton d'alimentation pour rallumer la tablette. Pour eteindre complètement la tablette, vous pouvez maintainir enforcé le bouton d'alimentation pendant environ 5 secondes. Toutefois, cette action est fortement deconseillée. Dans des conditions d'utilisation normales, eteignez la tablette dans le menu Demarrer en appuyant sur Arrête.

L'écran devient noir alors que la tablette PC fonctionne toujours.

• La tablette a peut-être être éteint l'écran pour économiser de l'énergie. Pour restaurer l'écran, touchez-le avec votre doigt ou avec le stylet.
• La tablette PC est peut-être passée en mode Veille. Maintenez le bouton d'alimentation enforcé pendant une seconde environ.
• La tablette PC est peut-être passée en mode Hibernation car la charge de la batterie est faible. En mode Hibernation, levoyant d'alimentation est étant. Branchez la tablette PC sur le secteur, maintenez le bouton d'alimentation enforcé pendant une seconde environ.

Problèmes liés à la batterie

L'autonomie de la batterie est faible (moins de sept heures)

• La chaleur ou le froid peuvent influencer défavorablement la charge de la batterie. Si vous utilisez la tablette PC dans de telles conditions, branche-la sur le secteur.
• Des périhériques accessoires ( comme un lecteur DVD ) et des applications très gourmandes en espace sur le disque dur peuvent décharger la batterie plus rapidement. Otez les périhériques accessoires ou, si possible, utilisez l'alimentation secteur.
• Entretenez la batterie une fois par mois en utilisant la tablette sur batterie et en permettant à la charge de la batterie de descendre en dessous de 20% avant de brancher la batterie sur le secteur.
• Faites remplacer la batterie. Bien que la batterie lithium-ion intégrée soit conçue pour durer longtemps, vous pourriez avoir besoin de la remplacer. Si tel est le cas, contactez votre fournisseur de services Motion Computing. Seuls les fournisseurs de services agréés peuvent remplacer la batterie.
  Pour d'autres conseils d'optimisation de la batterie, consultez la section Conseils concernant la batterie et la gestion de l'alimentation à la page 41.

Problèmes liés à l'écran

Lorsque je me connecte à un moniteur externe, le curseur apparait sur le moniteur externe et pas sur ma tablette

• Ce problème est fréquent avec Windows 7. Si vous avez plusieurs écrans tactiles, il est possible que Windows n'attribuè pas la fonctionnalité tactile au bon écran. Pour résoudre ce problème, exécutez Configuration pour affecter la fonction tactile à l'écran correspondant. Assurez-vous qu'un clavier est relié à votre tablette puis ouvrez le Motion Dashboard. Appuyez sur Stylet et tablette, puis appuyez sur Paramètres de tablette PC. Appuyez sur l'onglet Écran, puis appuyez sur Configuration à côté de « Configurer votre stylet et vos écrans tactiles ». Appuyez sur Saisie tactile, puis sur la touche Entrée jusqu'à ce que les instructions apparaissent sur l'écran destiné à la saisie tactile. Suivez les instructions à l'écran pour configurer la fonction tactile sur cet écran.

Lorsque je déconnecte un moniteur externe, la zone du bureau est plus grande que l'écran de la tablette PC

• La tablette peut avoir étendu le bureau au-delà de la zone d'affichage de la tablette PC lorsqu'elle a été connectée au moniteur externe. Utilisez le Motion Dashboard pour réinitialiser la tablette PC à la configuration d'affichage pour les tablettes séparées. Ouvrez Motion Dashboard, appuyez sur Écran. Puis, à partir de la liste déroulante Scénario d'affichage, sélectionnez Tablette uniquement.

L'écran devient noir alors que la tablette PC fonctionne toujours.

• La tablette PC a peut-être être éteint l'écran pour économiser de l'énergie. Pour restaurer l'écran, touchez-le.
• La tablette PC est peut-être passée en mode Veille. Maintenez le bouton d'alimentation enforcé pendant une seconde environ.
• La tablette PC est peut-être passée en mode Hibernation car la charge de la batterie est faible. En mode Hibernation, levoyant d'alimentation est eteint. Branchez la tablette PC sur le secteur, maintenez le bouton d'alimentation enforcé pendant une seconde environ.

L'affichage est trop faible

• Le réglage de la luminosité est peut-être trop bas. Utilisez Motion Dashboard pour augmenter la luminosité de l'écran. Ouvrez le Motion Dashboard, appuyez sur Écran, puis déplacez le curseur de luminosité au niveau désiré.

L'écran est illisible ou déformé

• La résolution et la couleur sont peut-être mal configurées. Utilisez les propriétés d'affichage de Windows pour réinitialiser les paramètres d'affichage. Dans le panneau de configuration Windows, Sélectionné la catégorie Matériel et audio. Sous Écran, modifier la résolution jusqu'à ce que l'affichage soit normal.

• Le pilote de l'écran a peut-être été supprimé ou endommagé. Utilisez le Gestionnaire de péripériques Windows pour réinstaller le pilote. Pour plus d'informations, ouvre le centre d'aide et d'assistance Windows etcherche « mise à jour du pilote »

Mise à jour du pilote d'affichage :

1. Verifiez que la tablette est connectee à un réseau.
2. Dans le Panneau de configuration, appuyez sur la catégorie Système et sécurité
3. Sélectionnéz Système.
4. Sous Systeme, Sélectionnez Gestionnaire de périhériques.
5. Développpez Adaptateurs d'écran.
6. Sélectionnéz l'adaptateur, puis Action > Mettre à jour le logiciel du pilote
7. Suivez les instructions à l'écran.

Problèmes liés à la saisie tactile ou au stylet

La tablette PC ne répond pas au stylet que j'utilise

• N'utilisez le stylet CL920 qu'vec la tablette. La tablette PC ne repond pas a d'autres stylets numerieurs, meme a des stylets Motion Computing concus pour d'autres modetes.
• Il faut peut être remplace la pile du stylet. Dévissez le haut de votre style numérique de la série CL et remplacez la pile AAAA.

Lorsque j'ajoute un écran externe, la saisie tactile n'apparait pas sur l'écran désiré

• Execuétz la configuration de la fonction tactile sur l'écran désiré. Assurez-vous qu'un clavier est relié à votre tablette puis ouvrez le Motion Dashboard. Appuyez sur Stylet et tablette, puis appuyez sur Paramètres de tablette PC. Appuyez sur l'onglet Écran, puis appuyez sur Configuration à côté de « Configurer votre stylet et vos écrans tactiles ». Appuyez sur Saisie tactile, puis sur la touche Entre « jusqu'à ce que les instructions apparaissent sur l'écran destiné à la saisie tactile. Suivez les instructions à l'écran pour configurer la fonction tactile sur cet écran.

Lorsque j'écris, il m'arrive de cliquer par inadvertance sur le bouton de fonction du stylet

• Essayez d'ajuster votre façon de tener le stylet. Évitez de laisser votre doigt posé sur le bouton de fonction. Vous pouvez également désactiver le bouton de fonction. Ouvrez le Motion Dashboard puis appuyez sur Stylet et tablette. Appuyez sur Stylet et périphériques d'entrée, puis appuyez sur l'onglet Options du stylet. Décochez la case à côté du champ « Utiliser le bouton du stylet comme équivalent au clic droit »

Le bouton de fonction du stylet ne fonctionne pas

• Vous n'appuyez peut-être pas assez tout sur le bouton. Essayez deMAINTER appuyé le bouton de fonction du stylet avant de toucher l'écran avec le stylet.
• Le bouton de fonction du stylet n'est peut-être pas activé. Pour ce faire, ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette. Appuyez sur Stylet et péripériques d'entrée, puis appuyez sur l'onglet Options du stylet. Cochez la case à côté de « Utiliser le bouton du stylet comme équivalent au clic droit »

Les instructions à l'écran me demandent d'appuyer sur Entrée ou Échap mais je n'ai pas de clavier

• Branchez un clavier à la tablette pour continuer.

La CL920 répond au doigt mais pas au stylet

• La tablette est peut-être configurée pour ignorer la saisie au stylet. Pour vérifier, ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette. Appuyez sur Paramétres de la fonction tactile puis sur l'onglet du numériqueur. Réglez Mode de saisie pour reconnaître à la fois la saisie tactile et la saisie au stylet.

La tablette CL920 est trop sensible en mode tactile

• Envisagez de modifier un paramètre tactile afin d'avoir à double-cliquer sur l'écran pour activer la fonction tactile. Ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette. Appuyez sur Paramètres de la fonction tactile puis sur Mode Auto.

Le pointeur tactile fait des bonds autour de l'écran et l'affichage vacille

• Dans certains cas, le système tactile de la tablette est désynchronisé. Pour résoudre ce problème, vous pouvez le régler à nouveau. Ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette, appuyez sur Régliages de la fonction tactile, sur Capteur tactile, puis sur Demarrer. Un programme d'étabonnage démarre. Ne touche pas l'écran pendant le processus d'étabonnage.

L'étabonnage ne fonctionne pas

L'onglet Paramètres de la tablette PC Affichage dispose d'une option Étalonner mais elle ne s'applique pas à la CL920. Au lieu de cela, si la saisie tactile ne fonctionne pas correctement, vous pouvez régler de nouveau la saisie tactile. Ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette, appuyez sur Réglages de la fonction tactile, sur Capteur tactile, puis sur Demarrer. Un programme d'étabonnage démarre. Ne touche pas l'écran avant la fin du programme.

Problèmes liés aux ports et connecteurs

La tablette ne reconnait pas le périphérique USB

• La reconnaissance d'un périphérique USB par Windows 7 peut prendre un certain temps.
  Attendez un instant pour voir si Windows reconnaît le périphérique.
• Le périphérique est peut-être mal connecté. Vérifiez la connexion, puis vérifie le branchement au port USB.
• Le pilote requis n'est peut-être pas inclus sous Windows 7. Rendez-vous sur le site Web du fabricant pour trouver un pilote.

La tablette CL920 est sur sa station d'accueil, mais la tablette ne reconnait aucun périphérique accessoire, tel que le disque dur ou le moniteur

• La tablette CL920 n'est peut-être pas positionné correctement sur la station d'accueil. Retirez la tablette PC de la station d'accueil, puis reposez-la.

Problèmes liés au réseau

L'adaptateur sans fil reste connecté de manière intempéstive

• Désactivez l'adaptateur sans fil désiré de Motion Dashboard. Ouvrez le Motion Dashboard, appuyez sur Sans fil, et décochez la case à côté du périphérique sans fil à désactiver.

Je ne réussis pas à me connecter à un réseau Ethernet filaire

• Pour se connecter à un réseau Ethernet, votre CL920 doit être connectée à une station d'accueil de la série CL. Le port Ethernet pour la CL920 est situé sur la station.
  Il s'agit peut-etre d'une mauvaise connexion. Retirez le cable Ethernet et rebranchez-le.
• Le réseau Ethernet rencontres peut-être des problèmes. Vérifiez auprès de quelqu'un proche de chez vous si il ou elle a un accès au réseau.
• Remplacez le cable Ethernet.

Problèmes liés au Wi-Fi

Je ne réussis pas à me connecter à un réseau Wi-Fi sans fil

• Voitre CL920 n'a peut-être pas localisé de réseau Wi-Fi. Depuis le menu Demarrer, appuyez sur Panneau de configuration puis Réseau et Internet. Vérifiez vos réseaux actifs. Si aucun réseau n'est connecté, appuyez sur Se connecter à un réseau et sélectionnez un réseau dans la liste.
• Le Wi-Fi doit être activé depuis le Motion Dashboard. Ouvrez le Motion Dashboard, appuyez sur Sans fil et cochez la case à côté de Activer la fonction sans fil interne 802.11.
• Vous n'avez peut-être pas accès au réseau. Obtenez pour le réseau un nom d'utilisateur et un mot de passer d'un administrateur.
• Les paramétres de sécurité de votre tablette peuvent empêcher une connexion. Par exemple, la diffusion d'un nom de réseau ou le cryptage peuvent être activés. Vérifiez avec votre administrateur système.

Problèmes liés au Bluetooth

Je ne réussis pas à me connecter à un réseau Bluetooth

• Le Bluetooth doit être activé depuis le Motion Dashboard. Ouvrez le Motion Dashboard, appuyez sur Sans fil et cochez la case à côté de Activer la fonction sans fil interne Bluetooth.
• Voitre periphérique Bluetooth doit ettre associé. Dans la zone de notification Windows, appuyez sur I'icone Bluetooth et selectionnee Ajouter un periphérique. Vérifie que le periphérique Bluetooth est detectable en lisant les instructions du fabricant. Sélectionnez le periphérique Bluetooth désire dans la liste des pertériques disponibles. Suivez les instructions à l'écran pour terminer la procédure.
• Voiture périphérique Bluetooth est hors de portée. Les périphériques Bluetooth sont conçus pour une communication à faible portée et ne peuvent se connecter qu'à des distances allant jusqu'à 10 mètres.

Aucun autre péripérisque Bluetooth ne peut détecter la tablette CL920

• Dans la zone de notification Windows, appuyez sur l'icone Bluetooth et sélectionnez Ouvrir les paramètres. Dans l'onglet Options, sélectionnez Autoriser les périphériques Bluetooth à rechercher cet ordinateur.

J'ai essayé d'associer mon périphérique Bluetooth à plusieurs reprises mais sa détction a échoué :

• Le Bluetooth doit être activé depuis le Motion Dashboard. Ouvrez le Motion Dashboard, appuyez sur Sans fil et cochez la case à côté de Activer la fonction sans fil interne Bluetooth.
  Assurez-vous que le périphérique Bluetooth que vous ajoutez est detectable. Pour plus d'informations, consultez les instructions du fabricant du périphérique.
  Assurez-vous que la batterie du périphérique Bluetooth est chargee.

• Contrôle quels péripériques Bluetooth sont connectés. Dans la zone de notification Windows, appuyez sur l'icone Bluetooth et Sélectionnez Afficher les péripériques Bluetooth. La fenêtre Péripériques affiche tous les péripériques Bluetooth actuellement connectés.

• Dans le cas de transfert de fichiers entre tablettes PC, l'Assistant de transfert de péripériques Bluetooth doit être activé sur les deux postes, bien que celui le poste destinataire doive être en mode détction. Appuyez sur l'icone Bluetooth et sur Envoyer un fjchier ou Recevoir un fjchier. À ce stade, le mode Détction est automatiquement activé pour les péripériques qui reçoivent.

• Si la tablette PC ne déetecte toujours pas le pérophérique Bluetooth, demandez de l'aide au fabricant du pérophérique.

Conseils concernant la fonction Bluetooth sans fil

Motion Computing et ses partenaires Bluetooth ont travaillé ensemble pour assurer le succès de cette technologie et garantir l'interopérabilité du Bluetooth. Cette collaboration a permis de mettre à jour les problèmes de fonctionnement suivants :

• Interférences—Si vous exécutez simultanément les fonctions Bluetooth et Wi-Fi, des interférences peuvent affecter les performances de la fonction Bluetooth. Cela se remarque d'autant plus si :
  -Vous essayez de transférer des quantités importantes de données, comme lors de transferts de fichiers
• Plusieurs appareils Bluetooth fonctionnement en même temps dans un bureau
• Reconnaissance vocale—L'audio Bluetooth ne prend pas encore entièrement en charge la reconnaissance vocale. Nous vous recommendons donc de ne pas utiliser de casque sans fil Bluetooth pour la reconnaissance vocale. En outre, Motion Speak Anywhere est concu pour enregistrer des sons clairs, dicter des notes et utiliser des commandes vocales sans que ces opérations ne nécessitant de casque.
• Déconnexion—Certains périhériques Bluetooth se déconnectent lorsqu'ils sont en mode économique d'énergie. La plupart se reconnectvent automatiquement lorsqu'ils sont reactivés.
• Pilotes incompatibles—Si vous tentez d'installer d'autres casques sans fil ou d'autres pilotes audio (Bluetooth ou USB) qui ne sont pas compatibles avec les pilotes audio de la tablette PC, vous risquez de provoquer une panne du système audio de la tablette PC.
• Interopérabilité—Si vous rencontres des problèmes d'interopérabilité sur des périhériques Bluetooth, contactez le fabricant de votre périhérique Bluetooth et vérifie la compatibilité de ce dernier avec le logiciel Bluetooth installé sur votre tablette PC.
• Sécurité—Les périphériques Bluetooth utilisent une clé de sécurité pour étabir une connexion sécurisée entre la tablette PC et le périphérique Bluetooth. Bien que l'échange de la clé de sécurité permette de protégger vos données, la technologie sans fil Bluetooth ne saurait être considérée comme entièrement sécurisée.

Haut débit mobile avec GNSS problèmes

Je ne réussis pas à me connecter à un réseau haut-debit mobile

• Un réseau haut-debit mobile nécessite que vous disposiez d'un才能够 données d'un opérateur de téléphonie mobile.
• Vous avez besoin d'une carte SIM de votre opérateur (voir Utilisation du lecteur de carte SIM à la page 45).

J'ai changé ma carte SIM et je ne peux plus me connecter à mon réseau haut-debit mobile

• La tablette doit être éteinte lorsque vous changez ou insérez la carte SIM. Redémarrez la tablette pour activer la carte SIM.

Problèmes audio

Les haut-parleurs intégrés n'émettentaucun son

• Vérifiez qu'aucun cable ne soit relié à la prise jack entrée/sortie audio. Le branchement d'un casque ou de haut-parleurs externes désactive les haut-parleurs intégrés.
• Le réglage du volume est peut-être trop bas ou coupé. Motion Dashboard permet d'augmenter le volume ou de désactiver la sourdine. Ouvrez le Motion Dashboard, appuyez sur Audio, puis déplacez le curseur au volume désiré.

Ni les haut-parleurs intégrés ni les haut-parleurs externes n'émettent de son

• Le réglage du volume est peut-être trop bas ou coupé. Motion Dashboard permet d'augmenter le volume ou de désactiver la sourdine. Ouvrez le Motion Dashboard, appuyez sur Audio, puis déplacez le curseur au volume désiré.
• Les composants audio intégrés ont peut-être été remplacés par d'autres composants. Si vous installez un appareil audio tiers ( comme un périphérique USB ou Bluetooth), le système audio intégré risque de ne plus fonctionner. Dans ce cas, réinstallé les pilotes audio. ÀpRES l'installation, si vous rencontres encore des problèmes d'enregistrement, contactez votre administrateur système ou votre fournisseur de services.

Problèmes liés au système

J'ai oublie mon mot de passer BIOS et je n'ai plus acces à ma tablette

• Vous pouvez entre plusieurs mots de passer incorcients avant que le BIOS ne verrouille temporairement le système. Vous pouvez essayer encore en redémarrant le système. Si vous ne parvenez toujours pas à vous connecter, contactez votre administrateur système.

La tablette semble fonctionner plus lentement que d'habitude

Redemarrez.
- Le disque dur ou disque SSD est plein ou presque plein. L'utilitaire de nettoyage permet de libérer de l'espace sur le disque. Pour les instructions, ouvre I'Aide Windows et recherche « Nettoyage de disque »
- Il faut peut-être défragmenter le disque dur. Le défragmentateur de disque permet de consolider les fichiers et dossiers sur le disque dur. Pour plus d'informations, ouvre le centre d'aide et d'assistance Windows etcherche « défragmentateur de disque »

Remarque: À la différence des disques durs traditionnels, les disques SSD, comme celui installé dans la CL920, ne gagnent pas en performance avec les outils de défragmentation de disque dur traditionnels. L'utilisation de ces outils use simplement le SSD de manière inutil. Il est recommendé de désactiver tout outil de défragmentation automatique ou planifiée sur votre tablette.

Je veux que ma tablette soit plus rapide

• Modifie le scenario d'alimentation sur Haute performance depuis la section Alimentation de Motion Dashboard.
• Reglez vos paramètres Windows. Pour les instructions, ouvrez l'Aide Windows et recherche « Améliorer la performance »

Foire aux questions

Comment puis-je prolonger l'autonomie de la batterie ?

• Par défaut, le scenario d'alimentation pour la CL920 est un équilibre entre performance optimale et charge de batterie longue. Si vous pouze que la tablette fonctionne plus longtemps entre les charges, utilisez le scenario d'alimentation Économiseur d'énergie. Ouvrez le Motion Dashboard, appuyez sur Alimentation. Appuyez sur Options d'alimentation et sélectionnez Économiseur d'énergie.
• Utilisez le réglage d'écran Luminosité dynamique. Cette fonction contrôle automatiquement la luminosité de l'écran pour économiser l'énergie. Ouvrez le Motion Dashboard, appuyez sur Écran puis appuyez sur Dynamique.
• Reglez la luminosité de l'écran au plus faible, tout en restant à un niveau comfortable. Ouvrez le Motion Dashboard, appuyez sur Écran puis déplacez le curseur de luminosité au niveau désiré.
• Désactivez les périhériques non utilisés. Ouvrez le Motion Dashboard, appuyez sur Sans fil et décochez la case à côté des adaptateurs que vous n'utilise pas.
• Arrêtez l'ensemble des applications et des processus inutilles en arrêté-plan.

Comment savoir si la tablette se charge lorsque je la branche à un adaptateur secteur ?

• Le bouton de charge de la batterie du côté gauche de la tablette est orange lorsque la tablette est en cours de chargement.

Comment vérifier la charge de la batterie lorsque j'utilise la batterie ?

• Depuis la zone de notification Windows, touchez l'indicateur d'alimentation, qui apparait de façon différente selon que la tablette PC est branchée au secteur ou fonctionne sur batterie.
• Les cinq voyants à l'avant de la tablette PC indiquent le niveau de charge actuel de la batterie, d'unvoyant vert allumé (20% de charge) à cinq voyants vert allumés (charge complète). Appuyez sur le bouton de charge de la batterie du côté gauche de la CL920 pour voir le niveau de charge restante.

Comment nettoyer I'ecran?

• Pour nettoyer l'écran, essuyez-le avec un chiffon doux ( comme le chiffon fourni). Ne vaporisez pas de nettoyant, ne vaporisez/versez pas de liquides, n'utilisez pas de nettoyant abrasif sur l'écran ni sur aucune partie de la tablette PC. N'utilisez pas de mouchoirs ni de serviettes en papier pour nettoyer l'écran. Ils contiensn des fibres de bois qui peuvent rayer la surface.

Les rayures risquent-elles d'affector les performances de l'écran ou du numériqueur?

• Selon nos tests, un écran rayé ne cause pas une diminution sensible des performances.

Àquel point l'écran est-il sensible à son environnement?

• Comme tout ordinateur ou apparéil électronique, la tablette PC doit être protégée des liquides, de la poussière, du sable, d'autres contaminants et de la chaleur extrème.

Est-ce que tous les moniteurs, les périphériques USB, les claviers et les souris peuvent fonctionner avec la tablette PC?

• Si le périphérique dispose d'un pilote pour Windows, il fonctionnera avec la tablette PC. Pour un meilleur résultat, un moniteur externe doit être numérique—et capable de se connecter avec la CL920 via le port micro HDMI. Pour obtenir une liste des produits ayant été testés pour Windows, recherchez la page des produits testés de Windows Marketplace sur le site Web Microsoft®.

Comment ajuster la tablette PC pour les gauchers?

• Dans leMotion Dashboard, appuyez sur Stylet et tablette, puis sur Paramétres de la tablette PC, puis sur l'onglet Autres. Vous pouvez désirer entre droitier et gaucher pour modifier l'emplacement des menus.

Comment puis-je arrêté la rotation automatique de l'écran ?

• Depuis la zone de navigation, appuyez sur l'icone Motion , puis sur Options et désactive la Rotation de l'écran automatique.

Comment étalonnner mon doigt et le stylet pour la saisie tactile?

• Si l'écran tactile ne répond pas comme vous le souhaitez ou s'il répond de manière erratique à la saisie, vous pouvez le régler à nouveau. Ouvrez le Motion Dashboard, puis appuyez sur Stylet et tablette, appuyez sur Réglages de la fonction tactile, sur Capteur tactile, puis sur Demarrer. Un programme d'étalonnage démarre. Ne touche pas l'écran pendant le processus d'étalonnage.

De quoi ai-je besoin pour utiliser la tablette PC à l'étranger ?

• Vous aurez besoin d'un adaptateur de prise que vous pouvez trouver dans les aéroports et les boutiques d'articles de voyage. Il est inutil d'acheter un convertisseur de tension, car l'adaptateur secteur de Motion s'ajuste automatiquement aux différentes tensions.

Où puis-je obtenir plus d'informations sur ma CL920 ?

• Pour plus d'informations sur la CL920, consultez nos didacticiels de formationnet articles dans la base de connaissances. Motion Computing propose également des cours de formation en entreprise.

Puis-je recycler mon ancien ordinateur?

• Oui Motion Computing dispose d'un programme de recyclage permettant de returner gratuitemment tous les produits de marque Motion et composants électroniques de marque autre que Motion en cas d'achat d'une tablette Motion similaire, afin de les traiter et les éliminer en respectant l'environnement. Pour plus de détails, rendez-vous sur Programme de recyclage Motion Computing.

Index

A

Absolute Computrace 8

accès

à l'utilitaire de configuration BIOS 47

activité du disque dur 23

ancrage du panneau de saisie à l'écran 29

applications de reconnaissance de

I'ecriture 30

appuyer deux fois 23, 24, 26

Arreter 57

arrête 42

articles de la base de connaissances 65

Assistance Motion Computing 56

audio

dépannage 63

pilotes 63

réglages 22

B

barredes taches21

battery

contrôle de l'etat 40, 64

entretien 54

etat 23,54

optimisation 41, 64

BIOS

dépannage du mot de passer 63

options de démarrage 50

Bluetooth

Bouton d'accueil Windows 11

bouton d'alimentation 12, 42

clignotant 57

modification du réglage 42

sur batterie 42

sur secteur 42

bouton d'alimentation clignotant 57

bouton d'ouverture du repose-stylet 12

bouton de charge de la batterie 12

bouton de sécurité 12

Boutons de volume 10

bureau

Document de démarrage 21

C

capteur de lumière ambiente 11

capteur tactile 25

étalonnage 65

changement d'orientation de I'écran 65

CL920

configuration 14

presentation

vue arrière 11

vue avant 10

vuede droite 12

vuede gauche 12

clavier 65

afficher les touches spéciales 30

clic droit 23, 26

configuration

Bluetooth 62

moniteur externe 18

station d'accueil 18

taches de configuration optionnelles 17

connecteur d'ancrage 11

connexion

écran 18

station d'accueil 18

contrôle de l'etat de la batterie 40

cours de formation

entreprise 65

D

dépannage

audio 63

battery 57

écran 57-58

saisie 59

déplacements avec votre tablette PC 54

didacticiels de formation 65

E

écran

connexion externe 18

désactivation de la rotation automatique 65

entretien et nettoyage 53

fonction tactile avec plusieurs 27

orientation 65

rayures 64

rotation de I'ecran automatique 23, 65

écran tactile 11

entretien de 53

effaceur 27

emplacement du stylet 12

entretien et maintenance

écran 53

entretien général 52

stylet 53

stylet de la tablette 53

étalonner 27,60

F

fente pour carte SDHC 13

fente pour carte SIM 12

fonction tactile

configuration des paramètres 24

et stylet 24

fonctionnalités

optionnelles 7

fonctionnalités optionnelles 7

Absolute Computrace 8

haut débit mobile avec GPS 7

sécurities 8

TPM 8

G

utiliser le bouton de fonction du sty

let comme 26

GPS

utilisation 43

GPS intégré augmenté u-blox 7 7

H

haut débit mobile

configuration 15

Haut débit mobile avec GNSS 7

haut débit mobile avec GNSS

dépannage 62

haut-debit mobile avec module GPS 42

haut-parleur 10,22,63

hibernation 56

a propos 42

1

image système 48

creation 17

indicateur de charge de la batterie 14

L

Lecteur de carte SD 46

Lecteur de carte SIM 45

Lecteur de cartes magnétiques 37

lecteur de codes-barres 38

conseils d'utilisation 39

type de codes-barres pris en charge

38

utilisation 38

lien du stylet 17

M

menucontextuel23,26

menu de raccourci 23

moniteur numérique 65

moniteurs

saisie tactile 27

options de démarrage 50

options de dossier

modification 24

P

panneau de saisie

ancrage 29

ancré ou flottant 29

pavé numérique 29

Panneau de saisie de la tablette PC 29

pavé numérique 29

point d'attache du stylet 12

port adaptateur secteur 13

port entrée/sortie audio 13

Port Micro HDMI 12,65

port USB 2.0

dépannage 60

PortUSB 13

préndre une photo 32

Présentation du modele

CL92010

Q

Qualcomm® Gobi™ 7

R

rayures 64

Récepteur GPS logique avec WAAS, EGNOS et MSAS 7, 43

récepteurGPS 7

recycler un rien ordinateur 65

réglage fin de la fonction tactile 25

réparer Windows 49, 50

Réseau sans fil

se connecter 14

restauration de votre système 47, 48, 49

rotation de l'écran automatique 23

s

saisie manuscrite 25

sauvegarde

planification 47

scenario d'alimentation

Economiseur d'energie 64

Motion Optimized 41

Scenario d'alimentation Motion

Optimized 41

sécurities 8

SkypeTM 32

SnapWorks™ de Motion 32

SnapWorksTM de Motion® aide 34

copier une photo 36

envoyer une photo 36

imprimer une photo 36

modifierune photo 35

paramètres de configuration 34

préndre une photo 32

solutionslogicielles51

station d'accueil 18

stylet

dépannage 59

déactivation de la saisie au stylet 24

déactivé le bouton de fonction 26

entretien du 53

entretien et maintenance 53

gomme 27

utiliser le bouton de fonction comme

gomme 26

Stylet et périhériques d'entrée 25

T

tablet PC

Applications Motion Computing 21

arret 42

fonctionnalités optionnelles 7

Gestion du Motion Dashboard 21

logiciel 51

tablettePC

didacticiels 65

tactile

dépannage 59

déactivation de la saisie tactile 24

étalonner 27,60

mouvements 25

pointeur, afficher ou masquer 26

pointeur, réglage 25

réglage de la tolérance spatiale, de la

vitesse et de la durée 26

utilisation 23

utilisation de plusieurs moniteurs 27

tapotements 23, 25

telecharges de logiciels Gratis 51

telecharges, Gratis 51

tolerance spatiale 26

Touche Arret Defil 30

touche Fin 30

Touche Imprécran 30

touche Inser 30

touche Origine 30

touche Page suivante 30

touche Pause 30

TPM 8

U

utilisation

microphones 31

mode veille 42

Motion Dashboard 21

scenarios d'alimentation 41

Utilitaires Motion 22

V

veille

a propos 42

verrouillage et déverrouillage de la

tablet PC 16

voyant de la webcam 10

voyant orange 64

Voyants de charge de la batterie 11

W

webcam 10, 31

webcam, apparel photo 31

Windows

Options de démarrage avances 49

réparer 49, 50

répertoire Windows. old 50

restauration 48

zone de notification 22

WinMagic SecureDocTM 8,44

Z

zone de notification 22

zoom avant et arrrière 23
