MODE D'EMPLOI OM46ND SAMSUNG

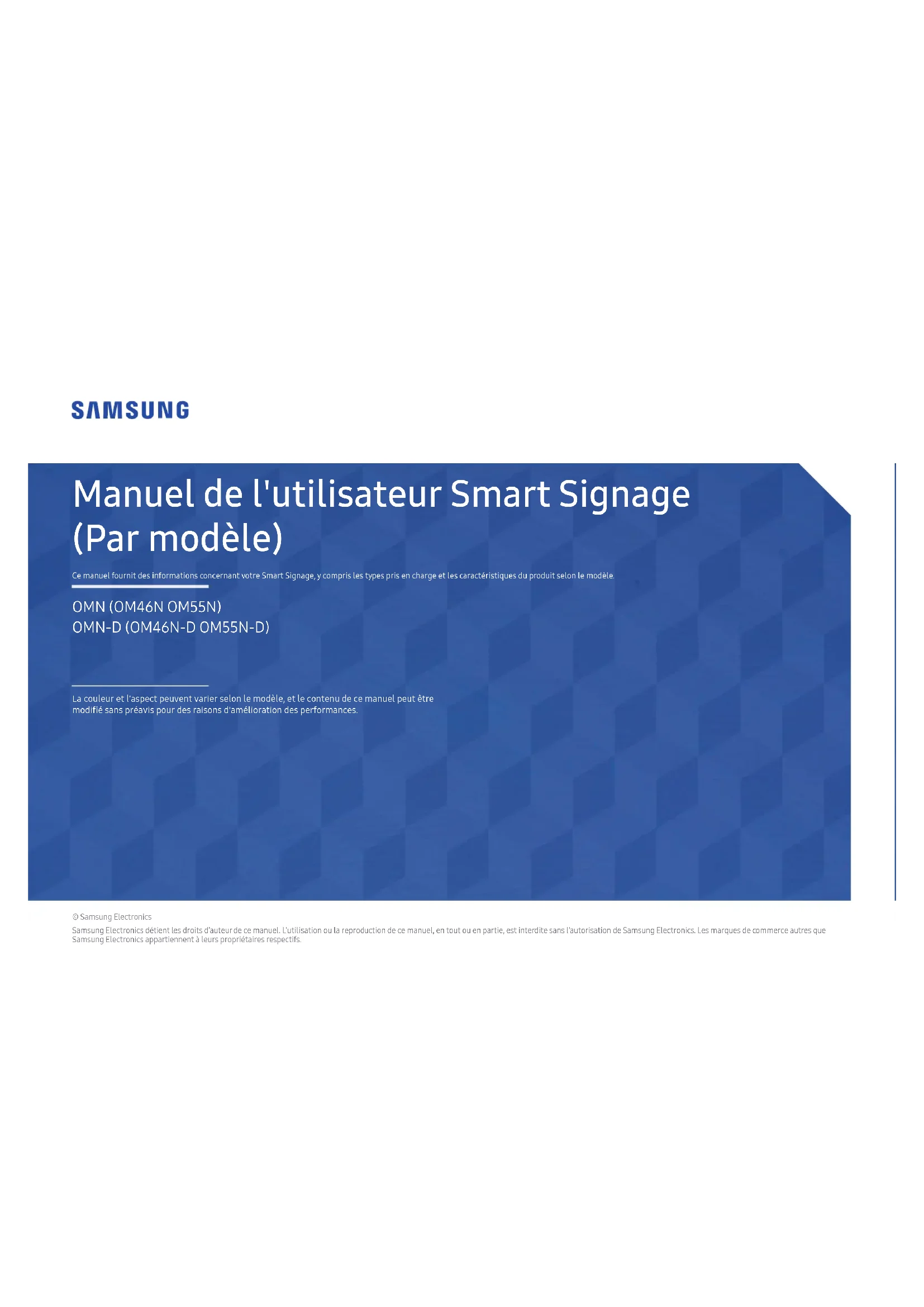

Manuel de l'utilisateur Smart Signage (Par modèle) Ce manuel fournit des informations concernant votre Smart Signage, y compris les types pris en charge et les caractéristiques du produit selon le modèle. © Samsung Electronics Samsung Electronics détient les droits d'auteur de ce manuel. L'utilisation ou la reproduction de ce manuel, en tout ou en partie, est interdite sans l'autorisation de Samsung Electronics. Les marques de commerce autres que Samsung Electronics appartiennent à leurs propriétaires respectifs. OMN (OM46N OM55N) OMN-D (OM46N-D OM55N-D) La couleur et l'aspect peuvent varier selon le modèle, et le contenu de ce manuel peut être modié sans préavis pour des raisons d'amélioration des performances.Table des matières Préparation Vérification des composants 3 Connecteurs 4 OM46N/OM55N 4 OM46N-D/OM55N-D 5 Dispositif antivol 6 Avant d'installer l'appareil (guide d'installation) 7 OM46N/OM55N 7 OM46N-D/OM55N-D 8 Installation du support mural 11 Installation du support mural 11 Spécifications du nécessaire de support mural (VESA) 11 Spécifications Général 12 Modes de minutage préréglés 13 Annexe Licence 15

Préparation Chapitre01 "Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants. "L'aspect réel des composants peut différer des illustrations. "Aucun support n'est fourni avec le produit. Pour installer un support, vous devez en acheter un séparément. "Utilisez l'aimant latéral ou le scotch double face, selon l'endroit où vous souhaitez xer le capteur externe de luminosité ambiante.L'adhésivité du scotch double face n'est garantie que pour la première utilisation. "Le capteur externe de luminosité ambiante est indiqué par l'étiquette sur le câble du capteur. Vérication des composants Guide de démarrage rapide Fiche de garantie (Non disponible dans certaines régions) Guide de réglementation Cordon d'alimentation Piles (AAA x 2) (Non disponible dans certaines régions) Télécommande Capteur externe de luminosité ambiante Câble externe IR (OMN x 1 / OMN-D x 2) Pièce en caoutchouc pour entrée de cordon d'alimentation (Modèle pris en charge: OMN-D) GUIDE DE MAINTIEN x 2 / Vis (M3 x L6) x 4 (Modèle pris en charge: OMN-D) Cache supérieur (Modèle pris en charge: OMN-D)4 Connecteurs OM46N/OM55N

RS232COUT / INAUDIO OUTIR INAMBIENTSENSOR IN

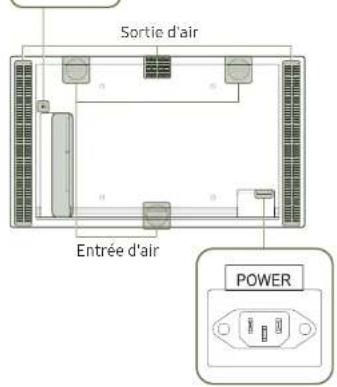

USB LAN OUTLAN INHDMI 1 INHDMI 2 INDP INHDMI OUT Placez le récepteur du câbleIR externe à cet emplacement lorsque le câble n'est pas utilisé ou pendant le déplacement du produit. Sortie d'air Entrée d'air

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Port Description

Connexion au MDC grâce à un adaptateur RS232C. RS232C IN AUDIO OUT Transmet le son d'un appareil audio par le biais d'un câble audio. IR IN Connexion à un câbleIR externe qui reçoit les signaux de la télécommande.

Permet d'alimenter le panneau du capteur externe et de recevoir des signaux du capteur de luminosité ambiante. USB

Connexion à un périphérique USB. LAN OUT

• Le port LAN câblé permet de connecter un appareil externe, comme un ordinateur portable, afrin d'établir une connexion à Internet. • Se branche au contrôle multiécran à l'aide d'un câbleLAN. (10/100 Mbps) LAN IN Se branche au contrôle multiécran à l'aide d'un câbleLAN. (10/100 Mbps) HDMI 1 IN Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI 2 IN DP IN Se connecte à un PC à l'aide d'un câble DP. HDMI OUT Se connecte à un autre produit à l'aide d'un câble HDMI.5 OM46N-D/OM55N-D Entrée d'air Sortie d'air

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité.

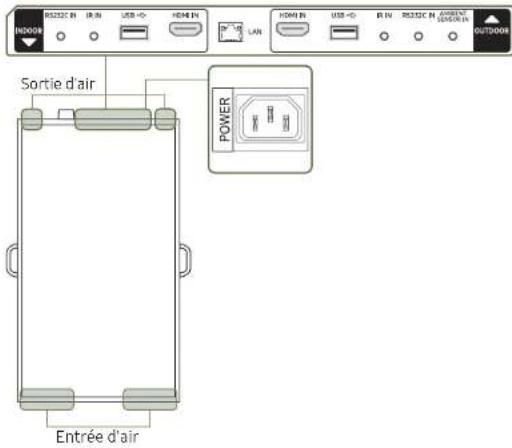

Installez ce produit pour un usage intérieur uniquement. Installez l'écran étiqueté OUTDOOR en direction de la fenêtre. Port Description RS232C IN Connexion au MDC grâce à un adaptateur RS232C. IR IN Connexion à un câbleIR externe qui reçoit les signaux de la télécommande. USB

Connexion à un périphérique USB. HDMI IN Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. LAN

• Le port LAN câblé permet de connecter un appareil externe, comme un ordinateur portable, afrin d'établir une connexion à Internet. • Se branche au contrôle multiécran à l'aide d'un câbleLAN. (10/100 Mbps)

Permet d'alimenter le panneau du capteur externe et de recevoir des signaux du capteur de luminosité ambiante. Conguration de l'ID de l'écran Le modèleOMN-D est doté de capteurs distants distincts sur les faces avant et arrière. En fonction de la distance avec la télécommande ou d'autres conditions environnantes, il est possible que les écrans avant et arrière répondent au signal de la télécommande. Vous pouvez attribuer des ID aux écrans (INTÉRIEUR: 1, EXTÉRIEUR: 2) et suivre les étapes ci-dessous pour limiter l'utilisation de la télécommande à un seul écran.

Pour inverser l'attribution de la télécommande à un écran, annulez d'abord les paramètres d'ID existants pour les écrans INTÉRIEUR et EXTÉRIEUR en appuyant sur le bouton UNSET.

• Pour sélectionner l'écranINTÉRIEUR uniquement, procédez comme suit:

1) Placez la télécommande face au capteur infrarouge de l'écran INTÉRIEUR et appuyez sur SET → 1 →

sur la télécommande.

2) Placez la télécommande face au capteur infrarouge de l'écranEXTÉRIEUR et appuyez sur SET → 1 →

sur la télécommande.

• Pour sélectionner l'écranEXTÉRIEUR uniquement, procédez comme suit:

1) Placez la télécommande face au capteur infrarouge de l'écran INTÉRIEUR et appuyez sur SET → 2 →

sur la télécommande.

2) Placez la télécommande face au capteur infrarouge de l'écranEXTÉRIEUR et appuyez sur SET → 2 →

sur la télécommande.6 Dispositif antivol

Un dispositif antivol vous permet d'utiliser l'appareil en toute sécurité dans un lieu public.

La forme du dispositif antivol et la méthode de verrouillage varient selon le fabricant. Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements.

Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images.

Modèles pris en charge: OMN Verrouillage du dispositif antivol:

Fixez le câble de votre dispositif antivol à un objet lourd tel qu'un bureau.

Insérez une extrémité du câble dans la boucle de l'autre extrémité.

Introduisez le dispositif antivol dans la fente antivol à l'arrière de l'appareil.

Verrouillez le dispositif antivol. – On peut se procurer un dispositif antivol séparément. – Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements. – Les dispositifs antivol peuvent être achetés auprès d'un magasin de produits électroniques ou en ligne.7 Avant d'installer l'appareil (guide d'installation) Afin de prévenir les blessures, cet appareil doit être fixé solidement au plancher ou au mur conformément aux instructions d'installation.

• Assurez-vous que de faire installer le support mural par une entreprise agréée.
• Autrement, le support pourrait tomber et causer des blessures. • Assurez-vous de faire installer le support mural approprié. OM46N/OM55N Angle d'inclinaison et rotation "Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements.
• L'appareil peut être incliné selon un angle maximal de 15° par rapport à la surface perpendiculaire du mur. 15° "N'utilisez pas ce modèle installé au plafond, au sol ou sur une table. Ventilation "Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements. Installation sur un mur perpendiculaire A Minimum 60 mmB Température ambiante: Sous 30 °C "Lorsque vous installez l'appareil sur un mur perpendiculaire, laissez un espace d'au moins 60 mm entre l'appareil et la surface du mur pour la ventilation et veillez à garder la température ambiante de l'espaceA sous 30 °C.

Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements.

N'installez pas ce produit à proximité de machines qui fonctionnent avec de l'huile (par exemple, dans des stations-services). Les vapeurs d'huile peuvent gêner le fonctionnement des ventilateurs.

N'utilisez pas le mode Paysage pour ce modèle. Ventilation

Ne bloquez pas les orifices de ventilation sur les faces inférieure et supérieure. A Distance de la vitrine > 100 mm B Distance du plafond > 300 mm C Distance du sol > 100 mm D Plage de températures de fonctionnement: 0à30 C (exposition directe aux rayons du soleil)

Installation du cache supérieur Installez le GUIDE DE MAINTIEN x 2. Insérez le cordon d'alimentation dans la pièce en caoutchouc destiné à cet usage et branchez le cordon. Connectez les câbles (par exemple, le câbleIR externe, le cordon d'alimentation, le câbleHDMI, etc.) et positionnez-les comme indiqué sur l'image. Mettez le cache supérieur en place.

Fixez solidement le câbleIR externe et le capteur externe de lumière ambiante aux emplacements prévus.10 Retrait des poignées Retirez les poignées de chaque côté du produit. Replacez les vis dans les orifices prévus à cet effet et vissez-les.

Enlevez les caches de protection aux endroits indiqués avant de procéder à l'installation murale ou sur support. Précautions pour l'installation d'un boîtier Pour protéger davantage le produit OMN-D , suivez les instructions ci-dessous.

• Les faces avant et arrière du boîtier ne doivent pas être recouvertes d'une vitre.

• Ne bloquez pas les évents supérieur et inférieur du produit OMN-D.

• Il est recommandé de laisser une ouverture de 70% sur le boîtier pour les évents d'entrée/ de sortie.11 Installation du support mural

Modèles pris en charge: OMN Installation du support mural

• Le nécessaire de support mural (vendu séparément) vous permet de fixer le produit à un mur.

• L’illustration est présentée à titre de référence seulement. Pour obtenir plus d'information sur l'installation du support mural, consultez les instructions fournies avec le support mural.

• Nous vous conseillons de communiquer avec un technicien pour obtenir de l'aide lors de l'installation du support mural.

• Samsung Electronics n'est pas responsable de dommages causés au produit ou de dommages corporels infligés à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide. Spécications du nécessaire de support mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol. Pour installer le produit sur une autre zone de la paroi, contactez l'agence la plus proche. Si vous installez le produit sur une paroi inclinée, il peut tomber et provoquer des dommages corporels graves.

• Les nécessaires de support mural de Samsung contiennent un guide d'installation détaillé, et toutes les pièces requises pour le montage sont fournies.

• N'utilisez pas de vis dont la longueur est supérieure à la longueur standard ou qui ne sont pas conformes aux spécifications de vis standard VESA. Des vis trop longues peuvent endommager l'intérieur du produit.

• Pour les supports muraux qui ne sont pas conformes aux spécifications de vis standard VESA, la longueur des vis peut différer en fonction des spécifications du support mural.

• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou provoquer sa chute, ce qui pourrait causer des dommages corporels. Samsung n'est pas responsable de ce type d'accidents.

• Samsung n'est pas responsable de dommages causés au produit ou de dommages corporels causés par l'utilisation d'un support mural non VESA ou non spécifié ou par le manquement du consommateur à suivre les instructions d'installation du produit.

• N'installez pas le produit avec une inclinaison supérieure à15degrés.

• Au moins deux personnes doivent procéder à l'installation du produit sur une paroi.

• Les dimensions standard pour les nécessaires de support mural sont présentées dans le tableau ci-dessous. Nom du modèle Spécications de trou de vis VESA (A × B) en millimètres (pouces) Vis standard Quantité OM46N / OM55N 400 × 400 (15.7 × 15.7) M8 4

N'installez pas votre nécessaire de support mural tant que votre produit est sous tension. Cela pourrait entraîner des blessures corporelles dues à un choc électrique.12 Spécications Nom du modèle OM46N / OM46N-D OM55N / OM55N-D PanneauTailleClasse 46″ (45.9 pouces / 116.8 cm)Classe 55″ (54.6 pouces / 138.7 cm)Zone d'afchage1018.08 mm (H) x 572.67 mm (V)40.1 pouces (H) x 22.5 pouces (V)1209.6 mm (H) × 680.4 mm (V)

47.6 pouces (H) × 26.8 pouces (V)

Alimentation électriqueAC100-240V~ 50/60Hz Reportez-vous à l'étiquette à l'arrière de l'appareil car la tension standard peut varier d'un pays à l'autre. Considérations environnementalesFonctionnementTempérature: 32 °F – 104 °F (0 °C – 40 °C)* Pour installer le boîtier, maintenez une température interne inférieure ou égale à 40 °C.Humidité: 10% – 80%, sans condensationRangementTempérature: -4 °F – 113 °F (-20 °C – 45 °C)Humidité: 5% – 95%, sans condensation* Applicable avant retrait de l'emballage du produit. "Prêt à l'emploi Le moniteur peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles. L'échange de données bi-directionnel entre le moniteur et le système PC optimise les réglages du moniteur. L'installation du moniteur s'opère automatiquement. Toutefois, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez. Étant donné la nature de la fabrication de cet appareil, environ 1 pixel par million (1ppm) peut apparaître plus clair ou plus sombre sur le panneau. Ce phénomène n'affecte pas le rendement de l'appareil. " Cet appareil est un appareil de catégorie A. Dans un environnement domestique, il peut causer des interférences radio-électriques. Dans ce cas, l'utilisateur peut avoir à prendre des mesures adaptées. "Pour connaître en détail les caractéristiques de l'appareil, consultez le site Web de SamsungElectronics. Chapitre02 Général13 Modes de minutage préréglés

Cet appareil ne peut être réglé qu'à une seule résolution pour chaque taille d'écran afin d'obtenir une qualité d'image optimale en fonction de la nature du panneau. Une résolution différente de celle spécifiée risque de dégrader la qualité d'image. Pour éviter ce problème, il est recommandé de sélectionner la résolution optimale spécifiée pour votre produit. Nom du modèle OM46N / OM55N OM46N-D / OM55N-D Synchronisation Fréquence horizontale 15-135 kHz (HDMI), 30-135 kHz (DisplayPort) 15-135 kHz (HDMI) Fréquence verticale 24-75 Hz (HDMI), 30-75 Hz (DisplayPort) 24-75 Hz (HDMI) Résolution Résolution optimale 1920 x 1080 @ 60 Hz Résolution maximale 3840 x 2160 @ 60 Hz

Fréquence horizontale Le temps requis pour balayer une seule ligne de gauche à droite de l'écran est désigné par cycle horizontal. La valeur réciproque du cycle horizontal se nomme fréquence horizontale. La fréquence horizontale se mesure en kHz.

Fréquence verticale L'appareil afche une seule image plusieurs fois par seconde (comme un tube uorescent) pour obtenir le résultat vu par le téléspectateur. Le nombre d'apparition de l'image par seconde se nomme fréquence verticale ou taux de rafraîchissement. La fréquence verticale se mesure en Hz.14 L'écran sera automatiquement réglé si un signal faisant partie des modes de signaux standard suivants est transmis à votre PC. Si le signal transmis par votre PC ne fait pas partie des modes de signaux standard, l'écran sera probablement vide avec le témoin allumé. Dans un tel cas, modifiez les réglages d'après le tableau suivant en vous reportant au manuel de l'utilisateur de la carte vidéo Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité de synchronisation (H/V) IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité de synchronisation (H/V) VESA, 1280 x 720 45.000 60.000 74.250 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1366 x 768 47.712 59.790 85.500 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1600 x 900 60.000 60.000 108.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ VESA, 2560 x 1440 88.787 59.951 241.500 +/- CEA, 3840 x 2160 (HDMI)

Les modèles OMN-D ne sont pas disponibles avec la résolution VESA 3840 x 2160 (DP).15 Annexe Licence Chapitre03 Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. "Modèles pris en charge: OMN The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Licence open source Lorsque vous utilisez des logiciels open source, la licence est disponible dans le menu du produit. La licence est rédigée uniquement en anglais. Pour obtenir des informations sur la mention de licence de code source libre, contactez le Service Consommateurs Samsung ou envoyez un courriel à oss.request@samsung.com. CE PRODUIT EST VENDU EN VERTU D’UNE LICENCE RESTREINTE ET NE PEUT ÊTRE UTILISÉ QUE POUR DU CONTENU HEVC QUI SATISFAIT AUX TROIS CRITÈRES SUIVANTS:
