| Type de produit | Barre de son avec Android TV et Google Assistant |
| Dimensions (L x H x P) | 1020 x 60 x 93 mm |
| Poids net | 2,5 kg |
| Poids brut | 4,4 kg |
| Alimentation | 100-240 V ~ 50/60 Hz |
| Consommation en veille active | 5,5 W |
| Puissance maximale | 100 W |
| Réponse en fréquence | 75 Hz - 20 kHz |
| Version Bluetooth | 4.2 |
| Bandes Wi-Fi | 2,4 GHz et 5 GHz |
| Entrées HDMI | 3 (HDMI 1/2/3) avec 4K UHD, HDMI 2.0 |
| Sortie HDMI | 1 (HDMI OUT TV ARC) |
| Entrée optique | Oui |
| Entrée AUX | Oui (jack 3,5 mm) |
| Ethernet | 10/100 Mbps |
| Haut-parleurs | 2 tweeters 20 mm, 4 woofers racetrack 44x80 mm |
| Assistant vocal | Google Assistant intégré |
| Système d'exploitation | Android TV |
| Montage mural | Possible (kit inclus) |
| Entretien | Essuyer avec un chiffon doux et sec |
| Sécurité | Ne pas ouvrir le boîtier ; utiliser uniquement le cordon d'alimentation fourni |
| Réparabilité | Ne contient aucune pièce réparable par l'utilisateur. Contacter un centre agréé. |
FOIRE AUX QUESTIONS - Link Bar JBL
Questions des utilisateurs sur Link Bar JBL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Barre de son au format PDF gratuitement ! Retrouvez votre notice Link Bar - JBL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Link Bar de la marque JBL.
MODE D'EMPLOI Link Bar JBL
Vérifiez la tension secteur avant l'utilisation
La JBL LINK BAR (barre de son) a été conçue pour un courant alternatif 100-240 V, 50/60 Hz. La connexion à une tension de ligne autre que celle prévue pour votre produit peut créer un risque de sécurité et d'incendie et peut endommager l'appareil. Pour toute question sur les exigences de tension de votre modèle spécifique ou sur la tension secteur dans votre zone, contactez votre distributeur avant de brancher l'appareil à une prise murale.
N'utilisez pas de rallonge
Afin d'éviter des risques pour la sécurité, utilisez uniquement le cordon secteur fourni avec votre appareil. Nous ne recommandons pas d'utiliser des rallonges avec ce produit. Comme pour tous les appareils électriques, ne faites pas passer les cordons secteurs sous des tapis ou des moquettes et ne placez pas d'objets lourds dessus. Les cordons secteurs endommagés doivent être remplacés immédiatement dans un centre de service agréé par un cordon respectant les spécifications de l'usine.
Manipulez le cordon secteur avec précaution
Pour débrancher le cordon secteur d'une prise secteur, tirez toujours sur la fiche ; ne tirez jamais sur le câble. Si vous n'avez pas l'intention d'utiliser votre enceinte pendant longtemps, débranchez la fiche de la prise secteur.
N'ouvrez pas le boîtier
Ce produit ne contient aucun composant réparable par l'utilisateur. L'ouverture du boîtier peut présenter un risque d'électrocution et toute modification du produit annulera votre garantie. Si de l'eau pénètre par inadvertance dans l'appareil, débranchez-le immédiatement de l'alimentation secteur et consultez un centre de service agréé.
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ IMPORTANTES 2
1 INTRODUCTION 4
2 CONTENU DE LA BOÎTE 4
3 PRÉSENTATION DU PRODUIT 4
3.1 PANNEAU SUPÉRIEUR ET FAÇADE 4
3.2 PANNEAU ARRIÈRE 5
3.3 TÉLÉCOMMANDE 5
4 INSTALLATION 6
4.1 LINK BAR POSÉE SUR UNE TABLE. 6
4.2 MONTAGE MURAL DE LA LINK BAR 6
5 RACCORDEMENT DE VOTRE LINK BAR 7
5.1 CONNEXION À VOTRE TÉLÉVISEUR PAR CÂBLE HDMI (CONNEXION RECOMMANDÉE) 7
5.2 CONNEXION À D'AUTRES APPAREILS 7
6 CONFIGURATION 7
6.1 CONFIGURATION DE VOTRE LINK BAR 7
6.2 ALLUMEZ LE CAISSON DE GRAVES JBL SW10 (VENDU SÉPARÉMENT) 8
6.3 JUMELAGE AVEC LE CAISSON DE GRAVES SANS FIL JBL SW10 (EN OPTION) 8
7 PARLER À L'ASSISTANT GOOGLE 9
7.1 ACTIVER LE MOT D'ÉVEIL 9
7.2 EXEMPLES DE COMMANDES VOCALES OPÉRATIONNELLES SUR LA LINK BAR 9
8 UTILISATION DE VOTRE LINK BAR 9
8.1 ANDROID TV 9
8.2 L'ASSISTANT GOOGLE 9
8.3 GOOGLE PLAY STORE 9
8.4 JOUEZ DES VIDÉOS OU DE LA MUSIQUE AVEC CHROMECAST 9
8.5 LIRE DE LA MUSIQUE VIA BLUETOOTH 10
8.6 PARAMÈTRES AUDIO 10
8.7 RECONNEXION D'UNE TÉLÉCOMMANDE SI VOTRE TÉLÉCOMMANDE EST DÉCONNECTÉE 10
9 MISE À JOUR DU LOGICIEL 10
10 RESTAURATION DES PARAMÈTRES D'USINE 10
11 CARACTÉRISTIQUES 11
12 RÉSOLUTION DES PROBLÈMES 11
13 CONFORMITÉ 12

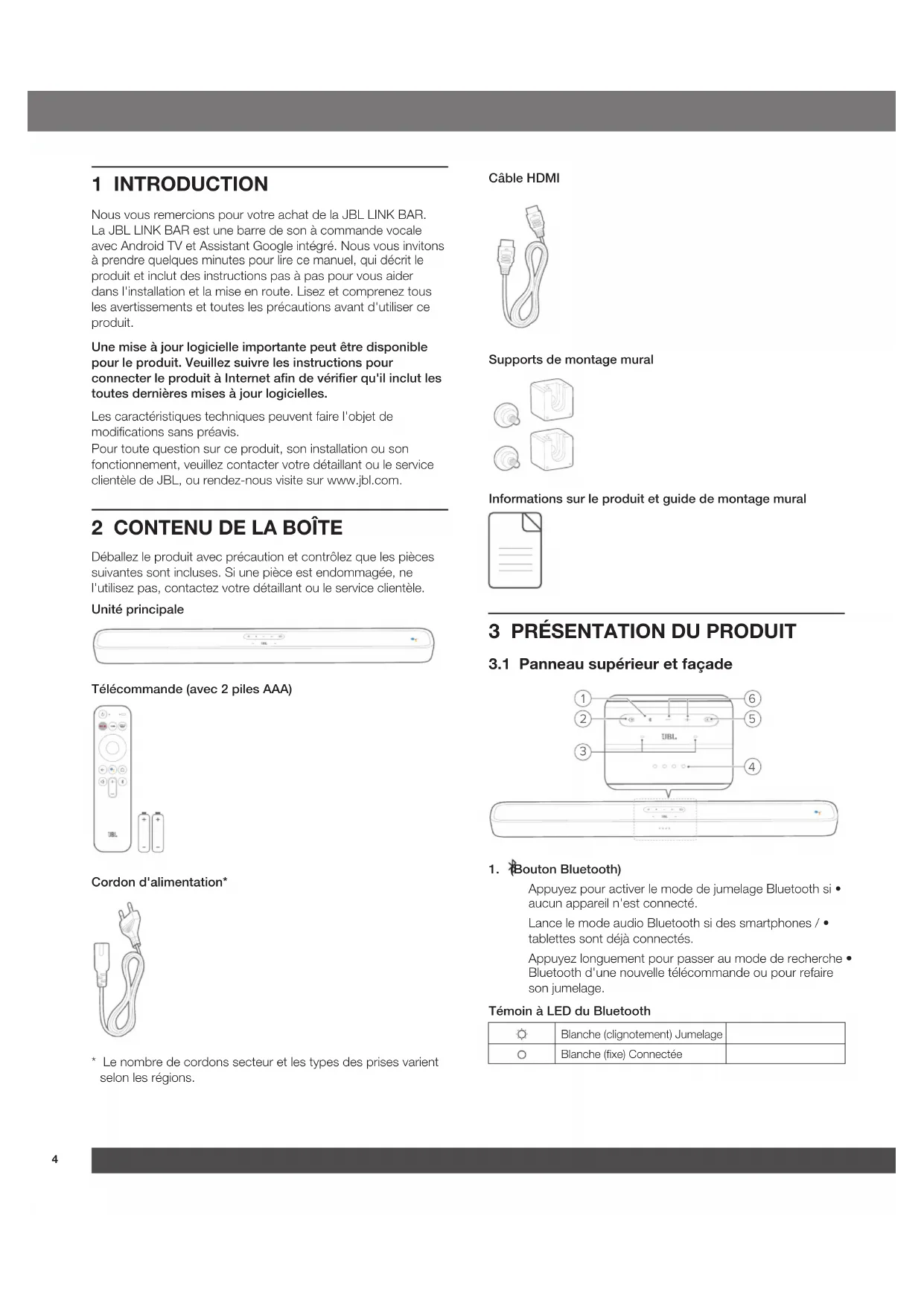

Nous vous remercions pour votre achat de la JBL LINK BAR. La JBL LINK BAR est une barre de son à commande vocale avec Android TV et Assistant Google intégré. Nous vous invitons à prendre quelques minutes pour lire ce manuel, qui décrit le produit et inclut des instructions pas à pas pour vous aider dans l'installation et la mise en route. Lisez et comprenez tous les avertissements et toutes les précautions avant d'utiliser ce produit.
Une mise à jour logicielle importante peut être disponible pour le produit. Veuillez suivre les instructions pour connecter le produit à Internet afin de vérifier qu'il inclut les toutes dernières mises à jour logicielles.
Les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.
Pour toute question sur ce produit, son installation ou son fonctionnement, veuillez contacter votre détaillant ou le service clientèle de JBL, ou rendez-nous visite sur www.jbl.com.
2 CONTENU DE LA BOÎTE
Déballez le produit avec précaution et contrôlez que les pièces suivantes sont incluses. Si une pièce est endommagée, ne l'utilisez pas, contactez votre détaillant ou le service clientèle.
Unité principale
Cordon d'alimentation*
* Le nombre de cordons secteur et les types des prises varient selon les régions.
Câble HDMI
Informations sur le produit et guide de montage mural
3 PRÉSENTATION DU PRODUIT

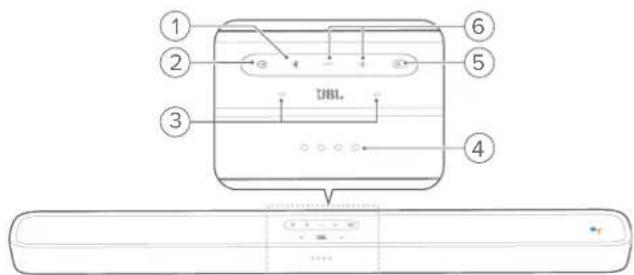

3.1 Panneau supérieur et façade
Appuyez pour activer le mode de jumelage Bluetooth si • aucun appareil n'est connecté.
Lance le mode audio Bluetooth si des smartphones / • tablettes sont déjà connectés.
Appuyez longuement pour passer au mode de recherche • Bluetooth d'une nouvelle télécommande ou pour refaire son jumelage.
Témoin à LED du Bluetooth
| Blanche (clignotement) Jumelage | ||
| Blanche (fixe) Connectée |
2. ⊕
- Sélection du mode d'entrée de la source : ACCUEIL / HDMI 1 / HDMI 2 / HDMI 3 / Optical / Aux / Bluetooth.
Microphone à champ lointain3.
Témoin à LED4.
| Blanc (pulsion lente) Écoute | ||
| Blanc (pulsion rapide) Réponse | ||
| Ambre (fixe) Microphone désactivé |
PrivacySwitch™5.
Appuyez pour couper ou activer les microphones.
- /+ (Volume)6.
Appuyez pour augmenter ou diminuer le volume.
- Appuyez longuement pour augmenter ou diminuer le volume en continu.

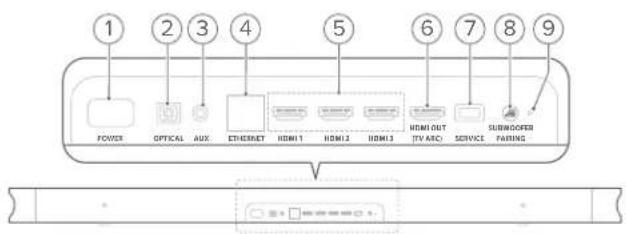

3.2 panneau arrière
- Branchez le cordon secteur puis branchez le cordon secteur à une prise murale.
2. OPTIQUE (entrée)
- Connexion d'une sortie audio optique de votre téléviseur ou appareil numérique.
3. AUX (entrée)
- Connexion d'un appareil audio (prise jack de 3,5 mm).
4. ETHERNET
- Connexion à Internet.
5. HDMI 1 / HDMI 2 / HDMI 3 (entrée)
- Connexion à la sortie HDMI d'un appareil numérique.
6. HDMI OUT (TV ARC)
- Connexion de l'entrée HDMI (ARC) de votre téléviseur.
7. SERVICE (réservé au technicien)
8. JUMELAGE DU CAISSON DE GRAVES
- Appuyez pour passer au mode de jumelage du caisson de graves.
9. LED DE JUMELAGE DE CAISSON DE GRAVES

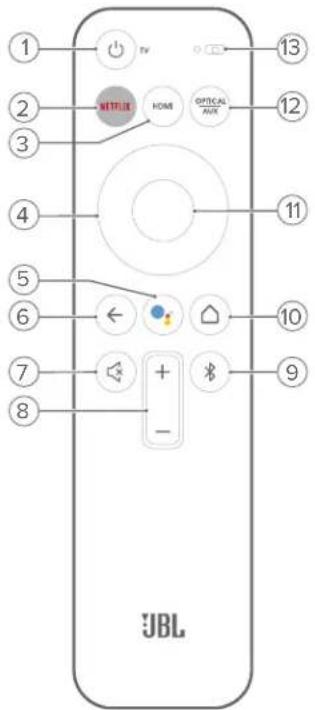

3.3 Télécommande
• Allume ou éteint le téléviseur.
2. NETFLIX
• Lance l'application Netflix.
3. HDMI
- Sélectionnez HDMI 1 / 2 / 3 comme source d'entrée de la barre de son.
4. Pavé directionnel
5.
• Appuyez pour activer Google Assistant.
6. ←
• Revenir à la page précédente.
7.
- Coupe / rétablit le son de la LINK BAR.
8. +/− (boutons du volume)
- Ils augmentent ou diminuent le niveau du volume.
9.
- Appuyez brièvement pour activer le mode de jumelage Bluetooth si aucun appareil n'est connecté.
- Lance le mode audio Bluetooth si des smartphones / tablettes sont déjà connectés.
10.△ (Bouton Accueil)
• Revient à l'écran d'accueil.
OK11.
Appuyez pour confirmer votre sélection.
- OPTICAL AUX
Bascule les entrées optique / aux comme source d'entrée.
Microphone13.
4 INSTALLATION

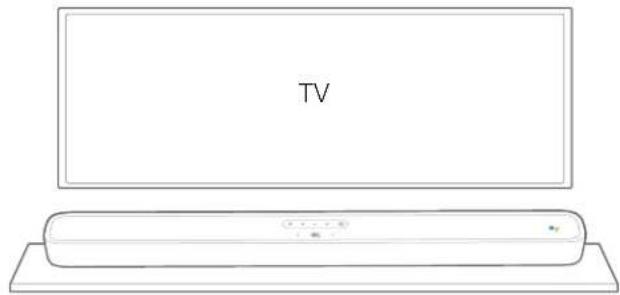

4.1 LINK BAR posée sur une table.
Placez la LINK BAR sur ses pieds en caoutchouc, sur une surface stable et de niveau.
Retirez toute interférence des deux côtés de la LINK BAR afin que – l'évent de graves latéral puisse agir correctement.
Pour éviter des interférence de communication radio, les autres – appareils sans fil doivent être à 0,3-0,9 m (1-3 pi.) de la LINK BAR. Assurez-vous de la présence d'une prise secteur à proximité.
Ne placez aucun objet sur la LINK BAR. –

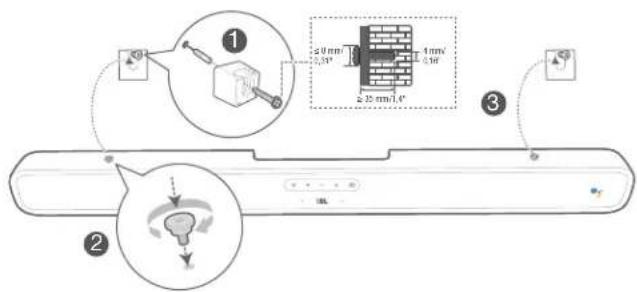

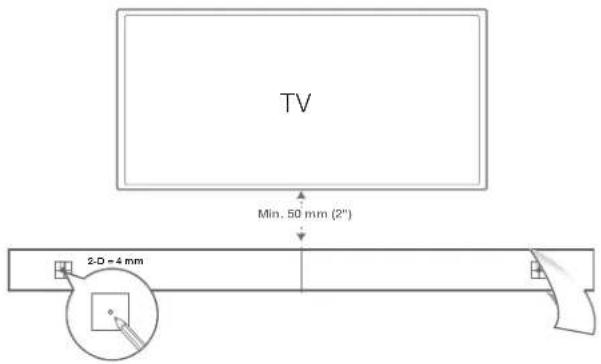

4.2 Montage mural de la LINK BAR
Utilisez de la bande adhésive pour coller le gabarit de 1. montage mural en papier sur la paroi, enfoncez un crayon au centre de chaque trou de montage afin de marquer l'emplacement du support mural puis retirez le papier.
Conservez un espace minimal de 50 mm (2") pour le 2. téléviseur.
Utilisez un foret de la taille adéquate, percez un trou dans la 3. paroi à chaque marque du crayon.
- Vissez les fixations murales sur les repères au crayon.
- Vissez les pions de montage filetés au dos de la LINK BAR.
- Accrochez la LINK BAR aux supports fixés à la paroi.
- Avant le montage sur une paroi, vérifiez que la paroi peut supporter la masse de cet appareil.
- Le montage doit être fait uniquement sur une paroi verticale.
- Pour le montage mural, évitez un emplacement avec une température ou une humidité élevée.
- Connectez les câbles de l'appareil aux appareils externes avant le montage sur la paroi.
- Vérifiez que le cordon secteur est débranché de la prise secteur avant l'installation. Sinon, il existe un risque d'électrocution.
- Avant de brancher le cordon secteur de votre LINK BAR à la prise murale, vérifiez que toutes les connexions entre les composants sont déjà réalisées.
- Avant de déplacer l'appareil, vérifiez d'abord que le cordon secteur est débranché.
5 RACCORDEMENT DE VOTRE LINK BAR
REMARQUES :
Si vous voulez profiter uniquement du son de la LINK BAR, réglez les - paramètres audio de votre téléviseur pour supporter des enceintes externes et désactiver les haut-parleurs intégrés au téléviseur. Avant de faire ou modifier des branchements, assurez-vous que tous - les appareils sont débranchés de la prise électrique.
5.1 Connexion à votre téléviseur par câble HDMI (connexion recommandée)
Branchez le câble HDMI fourni sur la prise HDMI OUT (TV ARC) au dos de la LINK BAR et sur la prise HDMI IN (ARC) de votre téléviseur.
Une connexion HDMI supporte l'audio et la vidéo numérique sur une seule prise. C'est la meilleure option de branchement de votre LINK BAR.
- Si votre téléviseur comporte une prise HDMI ARC, vous pouvez entendre le son du téléviseur sur votre LINK BAR en utilisant un seul câble HDMI.
Cette connexion HDMI est requise si vous souhaitez brancher – d'autres appareils vidéo aux entrées de la LINK BAR pour un affichage sur votre téléviseur.
Sur votre téléviseur, activez la fonction HDMI-CEC, le HDMI-CEC est - une fonctionnalité qui permet la commande des appareils compatibles CEC connectés par HDMI au moyen d'une seule télécommande.
5.2 Connexion à d'autres appareils
Câbles HDMI (connexion recommandée)
Connectez un appareil numérique tel qu'un récepteur, un lecteur de DVD/Blu-ray ou une console de jeux à votre LINK BAR par une connexion HDMI unique.
Branchez le câble HDMI sur la prise HDMI IN au dos de la LINK BAR et sur la prise HDMI OUT de votre appareil numérique. Appuyez sur le bouton G du panneau supérieur de la LINK BAR ou sur le bouton de la télécommande pour choisir le mode HDMI.
Pour la meilleure utilisation, choisissez toujours un câble HDMI haute - vitesse (type 2), reportez-vous aux caractéristiques de votre câble HDMI pour plus de détails.

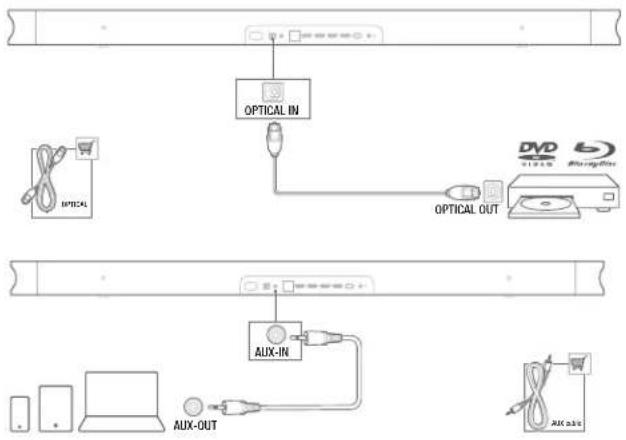

Câbles audio optiques ou analogiques (vendus séparément) Connectez la prise OPTICAL ou AUX de la LINK BAR à la prise OPTICAL OUT ou AUDIO OUT de l'appareil source.
Appuyez sur le bouton G du panneau supérieur de la LINK BAR ou sur le bouton OPTICAL au la télécommande pour sélectionner le mode OPTICAL ou AUX.
6 CONFIGURATION
6.1 CONFIGURATION DE VOTRE LINK BAR
Vérifiez que la LINK BAR a été déjà connectée au 1. IN (ARC) de votre téléviseur au moyen d'un câble HDMI et allumez votre téléviseur.
- Branchez le câble Ethernet (connexion préférée). Branchez la LINK BAR sur un routeur Internet au moyen d'un câble Ethernet (non inclus). Si vous n'utilisez pas de connexion Ethernet, vous aurez l'option d'effectuer une connexion à un réseau Wi-Fi pendant la configuration.
- Branchez une extrémité du cordon d'alimentation fourni dans la prise POWER au dos de la LINK BAR.
- Branchez l'autre extrémité du cordon secteur dans une prise murale CA (secteur).
- Insertion des piles avant d'utiliser la télécommande (2 piles AAA)
Faites glisser le couvercle du compartiment des piles en direction de la flèche jusqu'à son dégagement complet. Insérez 2 piles AAA (1,5 V) orientées en respectant leur polarité. Remettez le couvercle du compartiment des piles en place.
Connectez votre télécommande pendant la configuration 6. initiale de l'appareil.
Pendant la configuration, l'appareil vous invitera à connecter votre télécommande. Appuyez au moins trois secondes sur les boutons HOME + BACK de votre télécommande afin de la mettre en mode de jumelage. Une fois la télécommande correctement jumelée, vous verrez un message de succès. Si vous voyez un message d'erreur, veuillez réessayer.


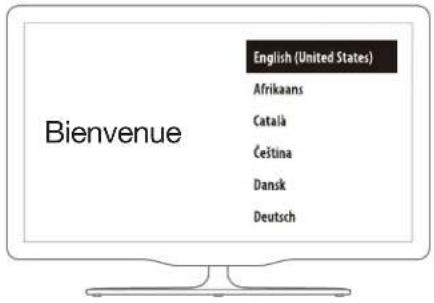

JBLPoursuivez avec la configuration d'Android TV sur votre 7. téléviseur.
Branchez une extrémité du cordon d'alimentation dans la 1. prise POWER au dos du caisson de graves.
Branchez l'autre extrémité du cordon secteur dans une prise 2. murale CA (secteur).
6.3 Jumelage avec le caisson de graves sans fil JBL SW10 (en option)
Jumelage manuel avec le caisson de graves :
Allumez la LINK BAR et le caisson de graves sans fil SW10.1.
Appuyez sur le bouton 2. SUBWOOFER PAIRING de la LINK BAR et sur le bouton PAIRING du caisson de graves pour passer au mode de jumelage.
Le caisson de graves sans fil JBL SW10 (vendu séparément) se connecte automatiquement à la LINK BAR si les deux appareils ont déjà été jumelés. Si le jumelage réussit, le témoin à LED de la LINK BAR et les témoins lumineux du caisson de graves SW10 sont blancs et fixes.
Signification de la LED du caisson de graves
| ○ | Blanche (fixe) Connecté | |
| ○ | Blanche (clignotement rapide) Jumelage | |
| ○ | Blanche (clignotement lent) Déconnecté |
7 PARLER À L'ASSISTANT GOOGLE
Votre LINK BAR est fournie avec l'Assistant Google intégré. Vous pouvez demander à la LINK BAR de lire votre vidéo ou musique préférée, d'obtenir une réponse, de gérer des tâches quotidiennes et de commander facilement des appareils intelligents de votre domicile en utilisant votre voix.
7.1 Activer le mot d'éveil
Dites toujours d'abord le mot d'éveil « Hey Google » ou « OK Google » puis votre demande.
La LINK BAR répondra en conséquence. →
Pour connaître les toutes dernières commandes vocales, veuillez – visiter assistant.google.com
Vous pouvez également appuyer sur le bouton de la télécommande pour activer l'Assistant Google et ensuite énoncer à votre demande avec votre voix (nous n'avez pas à prononcer le mot d'éveil après avoir appuyé sur le bouton). La LINK BAR répondra en conséquence.
| Alarmes et minuteurs | Règle un minuteur de 5 minutes, arrête le minuteur |
| Réponses Combien de litres dans un gallon ? | |
| Agenda À quelle heure est ma prochaine réunion ? | |
| Actions et paramètres des appareils | Active le Bluetooth |
| Sélectionne HDMI 1 | |
| Augmente le volume de 5 % | |
| Requêtes multi-dialogues | Q1 : Population de la France ? |
| Q2 : Que sais-tu de l'Angleterre ? | |
| Local et navigation Où est la boulangerie la plus proche ? | |
| Netflix Joue Stranger Things sur Netflix | |
| Réponses personnelles | Affiche mon statut de vol |
| Personnalité Raconte-moi un fait amusant | |
| Rappels Rappelle-moi d'acheter du lait à 19 heures | |
| Shopping | Ajoute des tickets de cinéma à ma liste de courses |
| Domotique | Tamise la lumière, allume la lumière |
8 UTILISATION DE VOTRE LINK BAR

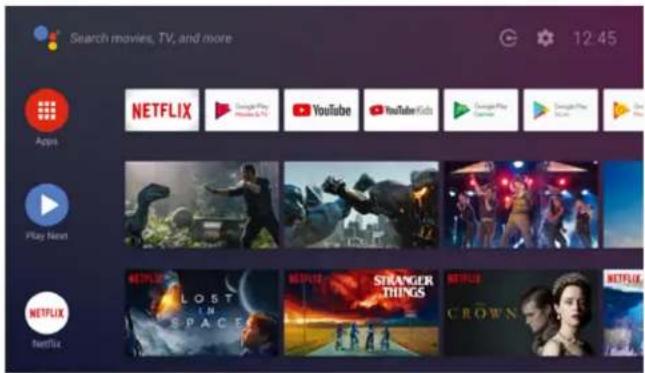

8.1 Android TV
L'Assistant Google est votre assistant personnel, dans quatre domaines principaux.
1. Divertissement.
Jouez vos spectacles, chansons et films préférés et découvrez les nouveautés seulement avec votre voix.
2. Commandez votre domotique
Utilisez votre voix pour commander vos appareils de domotique compatibles. Réglez la température, l'éclairage et plus.
3. Planifiez votre journée
Avec votre autorisation, obtenez de l'aide pour des choses telles que votre agenda, vos informations de vol ou vos trajets professionnels et plus.
4. Obtenez des réponses
Obtenez des réponses sur ce que vous visionnez et plus. Posez des questions sur vos spectacles, personnages et acteurs préférés ou obtenez les derniers résultats de votre équipe préférée.
8.3 Google Play Store
Vous pouvez télécharger des milliers d'applications et de contenus numériques depuis le Google Play Store.
8.4 Jouez des vidéos ou de la musique avec Chromecast
Avec Chromecast intégré à votre LINK BAR, vous pouvez diffuser des vidéos / musiques / podcasts / listes d'écoute et iTunes de plus de 300 applications vers votre LINK BAR en appuyant simplement sur le bouton de lancement. Vous pouvez trouver les applications compatibles Chromecast sur chromecast.com/apps.
- Connectez votre téléphone mobile / tablette ou ordinateur portable au même réseau que la LINK BAR.
- Exécutez l'application compatible Chromecast sur vos appareils.
- Appuyez sur l'icône dans l'application et sélectionnez la LINK BAR.
- Appuyez sur « Lecture » dans l'application.
REMARQUES :
- Utilisez l'application Google Home pour regrouper la LINK BAR et d'autres appareils audio Chromecast pour une musique multipièce dans tout votre domicile.
8.5 Lire de la musique via Bluetooth
Vous disposez de trois moyens de connecter votre téléphone pour lire l'audio via Bluetooth.
Appuyez sur le bouton Bluetooth de l'appareil LINK BAR.1.
Appuyez sur le bouton Bluetooth de la télécommande de la 2. LINK BAR.
Depuis l'écran principal, allez dans Réglages > Appareils 3. connectés > Connecter un téléphone pour l'audio Bluetooth.

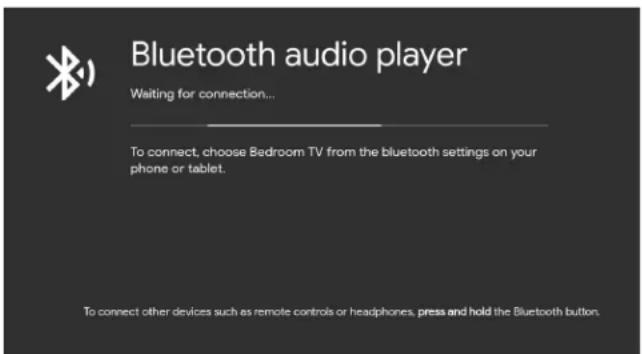

Cela lancera l'écran de connexion du lecteur audio Bluetooth. Votre LINK BAR sera à présent détectable comme un appareil audio Bluetooth.
La connexion Bluetooth sera perdue si la distance entre la LINK BAR – et l'appareil Bluetooth dépasse 10 m (33 pi.).
Les appareils électroniques peuvent provoquer une interférence – radio. Les appareils qui produisent des ondes électromagnétiques doivent être gardés à distance de l'appareil principal de la LINK BAR - par ex., des fours à micro-ondes, appareils de réseau local sans fil, etc.
8.6 Paramètres audio
Sélectionnez les modes audio prédéterminés en fonction de votre vidéo ou musique :
Allez dans le Menu Paramètres et choisissez une option de • Son.
Sélectionnez le mode STANDARD si vous voulez profiter du • son original.
Vous pouvez également choisir différents modes audio : • musique, cinéma et voix selon le contenu que vous voulez écouter.
8.7 Reconnexion d'une télécommande si votre télécommande est déconnectée
Si la télécommande de votre LINK BAR n'est plus connectée à l'appareil, suivez ces étapes pour la reconnecter.
Pour mettre l'appareil LINK BAR en mode de jumelage, 1. appuyez plusieurs secondes sur le bouton Bluetooth physique de l'appareil LINK BAR.
Lorsque vous voyez les écrans « Recherche d'accessoires » 2. ou « Connexion d'un nouvel appareil », appuyez au moins trois secondes sur les boutons HOME + BACK de votre télécommande de LINK BAR. Cela mettra votre télécommande en mode de jumelage.
En cas de succès, vous verrez la télécommande de la LINK BAR apparaître dans la liste des télécommandes disponibles. Si une seule télécommande est disponible dans la liste, la LINK BAR se connecte automatiquement à celle-ci.
Si plusieurs télécommandes sont disponibles, appuyez sur le bouton Bluetooth physique de l'appareil LINK BAR pour parcourir les options. Pour sélectionner une option dans la liste, appuyez longuement sur le bouton Bluetooth physique de l'appareil LINK BAR.
Le logiciel de votre LINK BAR est automatiquement mis à jour à la dernière version quand elle est connectée à Internet via un réseau Wi-Fi ou Ethernet. Assurez-vous de connecter la LINK BAR à Internet.
10 RESTAURATION DES PARAMÈTRES D'USINE
Pour restaurer les paramètres par défaut programmés à l'usine, dans le menu Android TV, sélectionnez « Préférences de l'appareil » > « Réinitialiser ».
Lorsque la restauration des paramètres d'usine est terminée, la LINK BAR s'éteint et se rallume automatiquement. Les informations et les paramètres seront effacés.
11 CARACTÉRISTIQUES
Audio / vidéo
Puissance maximale : 100 W•
Réponse en fréquence : 75 Hz - 20 kHz•
Entrées vidéo HDMI : 3 (support de 4K UHD, HDMI 2.0)•
Sortie vidéo HDMI (avec canal de retour audio) : 1 (supporte • 4K UHD, HDMI 2.0)
Version HDCP : 2.2 et 1.4•
Bluetooth
Version Bluetooth : 4.2•
Bande de fréquences de l'émetteur Bluetooth : 2402 - • 2480 MHz
Puissance de l'émetteur Bluetooth : 9 dBm•
Modulation de l'émetteur Bluetooth : GFSK, π/4 DQPSK•
Wi-Fi
Plage de fréquences de l'émetteur Wi-Fi 2.4G : 2412- • 2472 MHz (bande ISM 2.4 GHz)
Puissance de l'émetteur 2.4G Wi-Fi : < 20 dBm•
Modulation Wi-Fi 2.4G : DBPSK, BPSK, CCK, QPSK, BPSK, • 16 QAM
Plage de fréquences de l'émetteur Wi-Fi 5G : 5,15 - • 5,35 GHz, 5,470 - 5,725 GHz, 5,725 - 5,825 GHz
- Puissance de l'émetteur 5G Wi-Fi : < 20 dBm
- Modulation Wi-Fi 5G : QPSK, BPSK, 16QAM, 64QAM, 256QAM
- Plage de fréquences de l'émetteur radio 5.8G : 5740 - 5840 MHz
• Puissance de l'émetteur radio 5.8G : < 8 dBm
• Modulation de l'émetteur radio 5.8G : GFSK
Généralités
- Alimentation électrique : 100-240 V \~ 50/60 Hz
- Haut-parleur : 2 tweeter de 20 mm (0,8"), 4 woofers racetrack de 44 x 80 mm
- Ethernet : 10/100 Mbps
• Dimensions (L x H x P) : 1020 x 60 x 93 mm - Poids net : 2,5 kg
- Poids brut : 4,4 kg
12 RÉSOLUTION DES PROBLÈMES
N'essayez jamais de réparer ce produit par vous-même. Si vous rencontrez des problèmes lors de l'utilisation de ce produit, vérifiez les points suivants avant de requérir une intervention.
Comment puis-je réinitialiser la LINK BAR ?
- Vous pouvez réinitialiser la LINK BAR dans le menu des paramètres. Sélectionnez Préférences de l'appareil -> Réinitialiser.
Quels sont les modes audio de la LINK BAR ?
- Il y a 4 modes audio, vous pouvez les sélectionner dans le menu des paramètres : Audio -> Mode EG :
a. Standard
b. Cinéma
c. Musique
d. Voix
Le mode audio « standard » est le paramètre par défaut.
Ma LINK BAR passera-t-elle au mode faible consommation automatiquement ?
- Vous pouvez définir la veille dans le menu des paramètres.
Aucun son de la LINK BAR :
• Vérifiez que le son de la LINK BAR n'est pas coupé.
- Sélectionnez la source d'entrée audio correcte.
Aucun son du caisson de graves sans fil :
- Vérifiez si la LED du caisson de graves est blanche et fixe. Une LED clignotante indique une déconnexion. Jumelez manuellement le caisson de graves avec la LINK BAR.
Son déformé ou écho :
- Si vous diffusez le son du téléviseur sur la LINK BAR, veillez à couper le son du téléviseur.
Un appareil ne peut pas se connecter à la LINK BAR.
- Vérifiez que la fonction Bluetooth de l'appareil est activée.
- La LINK BAR est déjà connectée à un autre appareil Bluetooth. Appuyez longuement sur ⚙ de la télécommande pour déconnecter puis jumelez un nouvel appareil.
Mauvaise qualité audio d'un appareil Bluetooth connecté :
- La réception Bluetooth est mauvaise. Rapprochez l'appareil de la LINK BAR ou retirez tout obstacle entre l'appareil et la LINK BAR.
Aucune réponse de la commande vocale :
Selon l'emplacement de votre LINK BAR, les conditions • ambiantes peuvent empêcher l'enceinte de détecter la commande vocale « Hey Google » ou « OK Google ».
- Essayez d'utiliser la télécommande, appuyez sur le bouton de l'Assistant Google ( ^● ) et parlez dans le micro de la télécommande.
- Vérifiez que le Privacyswitch est sur arrêt et que les microphones ne sont pas coupés.
13 CONFORMITÉ
Déclaration relative à l'exposition aux rayonnements FCC/IC :
Cet équipement est conforme aux limites d'exposition aux rayonnements de CNR 102 de FCC/IC définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.
Remarque :
la LINK BAR est conçue pour diffuser de la musique. Un utilisateur peut diffuser de l'audio Bluetooth vers l'enceinte. Un utilisateur peut connecter son enceinte au réseau Wi-Fi local et diffuser de la musique avec Google Chromecast. En outre, l'enceinte fonctionnera avec Google Home. Ce produit est conçu pour être allumé et prêt à lire de la musique instantanément, ainsi, ses connexions Bluetooth et Wi-Fi doivent rester actives constamment pour assurer son bon fonctionnement.
La LINK BAR est conforme à la législation sur l'énergie de l'Union Européenne. La LINK BAR est conforme au Règlement de la Commission européenne (CE) n° 1275/2008 (HiNA et (UE) n° 801/2013 en tant qu'équipement en réseau avec fonctionnalité de grande disponibilité au réseau et équipement HiNA).
Consommation électrique :
Mode arrêt : S. O.
En veille : S. O.
Veille en réseau : S. O.
Délai vers veille : S. O.
Veille active : 5,5 W•
Veille active : la LINK BAR est connectée à un réseau sans • fil, mais ne fournit pas de fonction audio active. Lorsque la LINK BAR est branchée à une prise murale, que le son soit coupé ou non, les mots « Hey Google » ou « OK Google » sont toujours actifs automatiquement en mode de veille active. Elle vous répondra si vous prononcez les mots de déclenchement.
La marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc., et toute utilisation de ces marques par HARMAN International Industries, Incorporated, fait l'objet d'une licence. Les autres marques commerciales et noms de marques appartiennent à leurs propriétaires respectifs.
Le logo Wi-Fi CERTIFIED est une marque de certification de la Wi-Fi Alliance.
androidtv
Google, Android, Android TV Chromecast et les autres marques et logos apparentés sont des marques commerciales de Google LLC. Chromecast built-in peut nécessiter un ou plusieurs abonnements.
L'Assistant Google requiert une connexion Internet et n'est pas disponible dans certains pays et certaines langues. La disponibilité et les performances de certaines fonctionnalités et certains services dépendent de l'appareil, du service et du réseau et peuvent ne pas être disponibles dans toutes les régions. La commande de certains appareils de votre domicile requiert des appareils intelligents compatibles. Des abonnements pour les services et les applications peuvent être requis et des termes, conditions et/ou frais supplémentaires peuvent s'appliquer.
NETFLIX
Netflix est une marque commerciale déposée de Netflix, Inc.
HDMI™
Les termes HDMI et HDMI High Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing Administrator, Inc.
DOLBY AUDIO™
Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio et le symbole du double D sont des marques commerciales de Dolby Laboratories
15 AVIS DE LICENCE OPEN SOURCE
Ce produit contient du logiciel Open source sous licence GPL. Pour votre commodité, le code source et les instructions de compilation associées sont également disponibles sur http://www.jbl.com/opensource.html. N'hésitez pas à nous contacter à :
ou à OpenSourceSupport@Harman.com si vous avez d'autres questions concernant le logiciel Open source utilisé par le produit.
© 2019 HARMAN International Industries, Incorporated. Tous droits réservés. JBL est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et/ou dans d'autres pays. Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis.
