MODE D'EMPLOI B2SP KORG

Précautions Emplacement L’utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.

• Endroits très chauds ou très humides

• Endroits sales ou fort poussiéreux

• Endroits soumis à de fortes vibrations

• A proximité de champs magnétiques Alimentation Branchez l’adaptateur secteur mentionné à une prise secteur de tension appropriée. Evitez de brancher l’adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle l’appareil est conçu. Interférences avec d’autres appareils élec- triques Les postes de radio et de télévision situés à proximité peuvent par conséquentsourird’interférencesàlaréception.Veuillezdèslors faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision. Maniement Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin. Entretien Lorsquel’instrumentsesalit,neoyez-leavecunchionpropreet sec.Nevousservezpasd’agentsdeneoyageliquidestelsquedu benzèneoududiluant,voiredesproduitsinammables. Conservez ce manuel Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure. Evitez toute intrusion d’objets ou de liquide Ne placez jamais de récipient contenant du liquide près de l’in- strument. Si le liquide se renverse ou coule, il risque de provoquer desdommages,uncourt-circuitouuneélectrocution. Veillezànepaslaissertomberdesobjetsmétalliquesdansleboîti- er (trombones, par ex.). Si cela se produit, débranchez l’alimen- tation de la prise de courant et contactez votre revendeur korg le plus proche ou la surface où vous avez acheté l’instrument.

• Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif. Note concernant les dispositions (Seulement EU) Quandunsymboleavecunepoubellebarréed’unecroixapparait sur le produit, le mode d’emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doit être déposé chez un représentant compétent, et non pas dans une poubelle ou toute autre déchetterie conventionnelle. Disposerdeceemanière,deprévenirlesdommagespourlasanté humaine et les dommages potentiels pour l’environne-ment. La bonne méthode d’élimination dépendra des lois et règle-ments applicables dans votre localité, s’il vous plaît, contactez votre organisme administratif pour plus de détails. Si la pile contient des métauxlourdsau-delàduseuilréglementé,unsymbolechimiqueestachéendessousdusymboledelapoubellebarréed’unecroixsur la pile ou le pack de piles.

REMARQUE IMPORTANTE POUR LES CLIENTS

Ce produit a été fabriqué suivant des spécifications sévères et des besoinsentensionapplicablesdanslepaysoùceproduitdoitêtreutilisé. Si vous avez acheté ce produit via l’internet, par vente par correspondanceou/etventepartéléphone,vousdevezvérierqueceproduitestbienutilisabledanslepaysoùvousrésidez.ATTENTION:L’utilisationdeceproduitdansunpaysautrequecelui pour lequel il a été conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre pro-duit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur. www.korg.com Merci d’avoir choisi la piano numérique B2/B2SP/B2N de Korg. Published 04/2019 Printed in China 8: Écoute des morceaux de démonstration Chacun des 12 morceaux de démonstration exploite un des 12 sons d'usine. Choisissez le morceau de démonstration voulu avec les 12 touches dédiées. La lecture du morceau de démonstration choisi démarre immédiatement. À la fin du morceau de démonstration choisi, la lecture continue avec le morceau suivant. Tous les morceaux sont lus l'un à la suite de l'autre et la lecture se poursuit en boucle jusqu'à ce que vous l'interrompiez. Pour arrêter la lecture des morceaux de démonstration, enfoncez puis relâchez simultanément les boutons PIANO PLAY et SOUND. 9: Mise hors tension automatique L’instrument est automatiquement mis hors tension quand 30 minutes se sont écoulées sans aucune manipulation de l’instrument ni utilisation de la fonction de démonstration. Pour désactiver cette fonction, enfoncez “Mise hors tension automatique désactivée”. Par défaut, la fonction de mise hors tension automatique est activée chaque fois que vous mettez l’instrument sous tension. Pour réactiver cette fonction après l’avoir désactivée, mettez simplement le B2/B2SP/B2N hors tension puis à nouveau sous tension. Sons, morceaux de démonstration et numéros de changement de programme MIDI CC0: le paramètre Bank Select (sélection de banque, MSB) est réglé sur 121 pour tous les timbres. CC32

Sons Titre du morceau/Compositeur 0 0 1 (Piano de concert allemand): Danse/C.Debussy 0 1 2 (Piano classique): Waltzes Op.39-15/J.Brahms 1 0 3 (Piano de concert italien): Je Te Veux/E.Satie 1 1 4 (Piano Jazz): I got Rhythm/G.Gershwin 2 0 5 (Piano pour ballades): "Träumerei" Op.15-7/R.Schumann 0 4 6 (Piano de scène électrique): Jam Session/Naoki Nishi 1 4 7 (Piano électrique années 60): Nighttrain/Michael Geisel 0 5 8 (Piano électrique numérique): In Memory/Michael Geisel 0 6 9 (Clavecin) La Joyeuse/J.P.Rameau 0 19 10 (Orgue à tuyaux) Toccata in D Minor/J.S.Bach 0 16 11 (Orgue électrique) Improvisation/Michael Geisel 0 48 12 (Cordes) "Rhapsody on a Theme of Paganini" 18th Variation/ S.Rachmaninoff(arranged and played by Katsuhiro Oguri) Dépannage Si vous remarquez toute anomalie dans le fonctionnement de votre piano numérique Korg B2/B2SP/B2N, voyez si cette section répond à vos questions. Dans le cas contraire, ou si le problème persiste, contactez le distributeur Korg le plus proche.L'instrument se met soudain hors tension.La fonction de mise hors tension automatique met automatiquement le B2/B2SP/B2N hors tension quand 30 minutes se sont écoulées sans aucun jeusursonclavier.Danscecas,appuyezànouveausurl'interrupteurpour remettre le B2/B2SP/B2N sous tension.Vous remarquez des coupures de son.Les sons d'instruments de votre B2/B2SP/B2N reposent sur des échantillons d'authentiques instruments enregistrés individuellement, et ensuite combinés et traités pour produire les sons préprogrammés. Selon la richesse et la complexité du son, le son produit par chaque touche correspond à un échantillon, ou à une combinaison de deux, voire trois - F-1 -- F-4 - échantillons. Pratiquement tous les sons du B2/B2SP/B2N utilisent deuxéchantillonspourchaquenotejouée.Aussi,lapolyphoniemaximum, à savoir le nombre de notes que l’instrument peut produire simultanément(ycomprisquandlapédaleforteestenfoncée),estde 60. (Notez que le piano de concert italien, le piano jazz et le piano pour ballades utilisent trois échantillons par note, ce qui réduit leur polyphoniemaximumà40.)Enrevanche,lesondepianodescèneélectriqueoffreunepolyphoniemaximumde120notes.La hauteur ou le timbre des sons de piano semble incorrect dans certaines zones du clavier.Les sons de piano du B2/B2SP/B2N sont conçus pour émuler le plus fidèlement possible le son d'un authentique piano. Cela veut dire que dans certaines zones du clavier, vous pourriez avoir l'impression que les harmoniques sont plus présentes, ou que le timbre ou la hauteur semble incorrect. Cette impression n'indique nullement un dysfonctionnement.Elles'expliquetoutsimplementparlecaractèreacoustique de l'instrument émulé. Spécications Clavier B2/B2SP: NH Clavier: 88 notes (La0–Do8) B2N: NT Clavier: 88 notes (La0–Do8)Polyphonie maximale 120notes/60notes/40notesSons 12 sonsConnecteurs PHONES (Casque/périphérique audio), USB (TYPE B), AUDIO IN, PEDALAmplication B2/B2SP: 15W x 2B2N: 9 W × 2Haut-parleurs Ovales (10 cm x 5 cm) x 2Alimentation B2/B2SP: DC15VB2N: DC12VConsommation B2/B2SP: 8 WB2N: 6WPoids (sans pupitre) B2: 11.4kgB2SP: 21 kgB2N: 9.3 kgDimensions (L x P x H) (tout compris sauf le pupitre)B2/B2N: 1312 × 336 × 117 mmB2SP: 1312 × 336 × 750 mmAccessoires fournisB2/B2N: Adaptateur secteur ( ), Pupitre, Pédale de résonance, Manuel d'utilisationB2SP: Adaptateur secteur ( ), Pupitre, Pied (uniquement pour utilisation avec le B2SP) avec pédalier (prenant enchargel’effet“demi-pédale”),Manueld'utilisationAccessoires (vendus séparément)B2/B2N: PiedSTB1,PédalierPU-2(prenantenchargel’effet“demi-pédale”)Système requis (Connexion USB) *Windows: Microsoft Windows 7 SP1 ou version ultérieure (32-bit/64-bit).Mac: OS X El Capitan 10.11 ou version ultérieure.* Même si votre ordinateur est conforme à la configuration décrite plus haut, le fonctionnement correct du B2/B2SP/B2N n’est pas garanti.• Lescaractéristiquesetl’aspectduproduitsontsusceptiblesd’êtremodifiés sans avis préalable en vue d’une amélioration.Le mode Partner permet de partager le clavier en deux moitiés, de sorte que deux personnes peuvent jouer ensemble dans la même tessiture. Appuyez sur l’interrupteur tout en maintenant enfoncé le bouton METRONOME pour mettre l’instrument sous tension. Pour plus de détails, téléchargez le document "B2/B2SP/B2N Instructions pour le mode Partner" sur le site Internet de Korg indiqué ci-dessous. www.korg.comPrise en main Le B2SP est livré avec un pied incluant un pédalier et destiné à être utilisé uniquement avec le B2SP.Suivez la procédure ci-dessous après le montage du pied

1. Branchez la fiche de l'adaptateur secteur fourni à la prise DC IN sur le panneau arrière de l'instrument.

Faites passer le câble de l’adaptateur par le crochet prévu à cet effet pour éviter que la fiche ne se débranche accidentellement. Lorsque vous retirez le câble du crochet, évitez de tirer sur le câble avec une force excessive.2. Pour le modèle B2/B2N, reliez la fiche du câble de la pédale de résonance fournie au connecteur PEDAL sur le panneau inférieur du clavier. Pour le modèle B2SP, reliez la fiche du câble du pédalier fourni au connecteur PEDAL sur le panneau inférieur du clavier.3. Branchez la fiche secteur de l'adaptateur secteur fourni à une prise de courant de tension appropriée.4. Mettez le piano numérique B2/B2SP/B2N sous tension.Appuyezsurl'interrupteuretmaintenez-leenfoncépourmettre l'instrument sous tension; le témoin d'alimentation s'allume. Laissez le piano numérique sous tension pour l'instant.Quandvousavezfinidejouer,appuyezànouveausur l'interrupteur pour mettre l'instrument hors tension. Son témoin d'alimentation s'éteint alors.5. Réglez le niveau de volume.Réglez le volume au niveau voulu tout en jouant sur l'instrument.LacommandeVOLUMEcontrôleleniveaudeshaut-parleursintégrésetdusignalàlaprisePHONES. ■ Montage du pupitreGlissez les ergots de montage du pupitre dans les orifices de montage du pupitre au dos de l'instrument. ■ Utilisation d’un casquePour vous entraîner sans déranger votre entourage, branchez un casque à la prise PHONES sur le panneau arrière de l'instrument. La connexion d'uncasqued'écoutecoupelesondeshaut-parleurs intégrés.• LaprisePHONES(jackstéréode3,5mm)permet aussi de relier le piano numérique B2/B2SP/B2N à des enceintes actives ou d'autres périphériques audio. Pour protéger votre ouïe, évitez une écoute au casque prolongée à volume élevé. ■ Connexion d’un dispositif externeReliez la prise AUDIO IN (minijack stéréo) sur le panneau arrière du B2/B2SP/B2N à un autre instrument de musique électronique, un lecteur audio, etc. avec un câble audio.Lesignald’entréeesttransmisauxhaut-parleursetàlaprisePHONESduB2/B2SP/B2N.Cesignald’entréen’estpastransmisauportUSB-AUDIO. Selon le réglage de volume du dispositif externe, le niveau pourrait être trop élevé. Dans ce cas baissez le volume sur le dispositif en question. ■ Échange de données MIDI et audio via USBBranchez le port USB au dos du B2/B2SP/B2N à votre ordinateur via un câble USB afin d’échanger des données MIDI ou audio. Selon les réglages, il se pourrait que le volume soit trop élevé quand vous branchez l’ordinateur. Dans ce cas baissez le volume sur l’ordinateur. La première fois que vous raccordez le B2/B2SP/B2N à votre ordinateur Windows,lepiloteUSB-MIDIpréinstallédansvotresystèmed’exploitationestautomatiquementactivé.CepiloteUSB-MIDIpréinstallénepermetpasauB2/B2SP/B2N d’accéder simultanément à plusieurs logiciels ou applications. Pourunaccèsmultiplesimultané,téléchargezlepiloteKORGUSB-MIDIsurle site internet de Korg (www.korg.com) et installez ce pilote comme décrit dans sa documentation. Même si vous ne comptez pas utiliser le B2/B2SP/B2N avec des applications, nousvousrecommandonsd’installerlepiloteUSB-MIDIdeKORG,carcelavous permettra d’obtenir une plus grande stabilité. Veillez à ne pas plier cette partie excessive- ment lorsque vous fixez le câble au crochet. Crochet pour câble B2/B2N B2SP Plus fort Moins fort Illustration : B2/B2SP Fonctions de l'instrument Chorus activéChorus coupéeBas Haut Réverbération activéeRéverbération coupée

BaisserAugmenterMesure1. Piano de concert allemand2. Piano classique3. Piano de concert Italien4. Piano Jazz5. Piano pour ballades6. Piano de scène électrique7. Piano électrique années 608. Piano électrique numérique9. Clavecin10. Orgue à tuyaux11. Orgue électrique12. CordesChangement deprogramme désactivéChangement de programme activéCommande decontrôle désactivéeCommande de contrôle activéeCanal MIDI PRÉCÉDENTCanal MIDI SUIVANT123456 9101112Paramètre Local désactivéParamètre Local activé±0-1-3-5-6 -4 -2 +1 +3+2 +4 +5LégerNormalLourdMise hors tensionautomatique désactivée 2：Toucher 3： Transposition 4： Eets 5： Métronome Tempo Volume

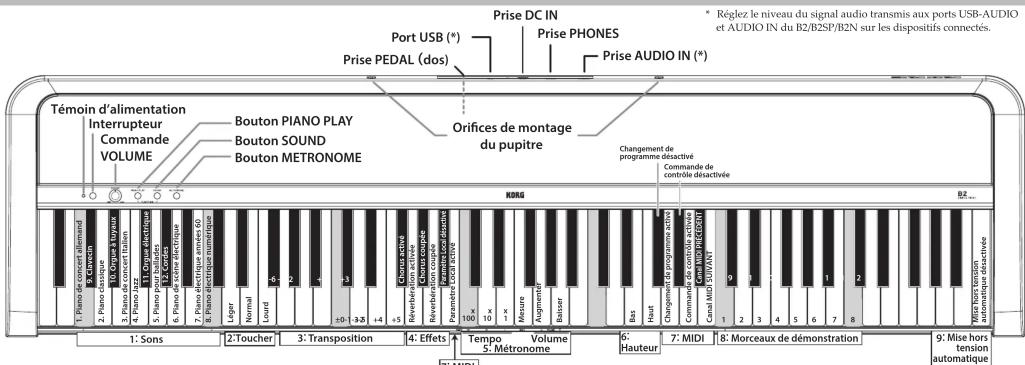

Hauteur 1： Sons 7： MIDI 7： MIDI 9： Mise hors tension automatique 8： Morceaux de démonstration Illustration : B2/B2SP Interrupteur Commande VOLUME Témoin d’alimentation Bouton METRONOME Bouton SOUND Bouton PIANO PLAY Prise PEDAL（dos) Prise DC IN Prise PHONES Prise AUDIO IN (*) Port USB (*) Orices de montage du pupitre Sélection des sons Le B2/B2SP/B2N propose 12 sons différents de clavier. AppuyezsurleboutonSOUNDpoursélectionnertouràtour chacun des sons d'usine. Chaque pression sélectionne le son suivant, dans l’ordre indiqué sur l’illustration :1. Piano de concert allemand

3. Piano de concert italien

12. Cordes Quand le son Cordes est actif, une nouvelle pression de ce bouton retourne au premier son de la série (Piano de concert allemand) et la séquence de sons est répétée. AppuyezsurleboutonPIANOPLAYpouractiveràtoutmoment le son Piano de concert allemand.

Vouspouvezaussichoisirdirectementlessons,commedécritci-dessousdanslasection“Accèsauxfonctionsavancées”.Le son “Piano de concert allemand” est activé par défaut à la mise sous tension. Accès aux fonctions avancées Pour accéder aux fonctions avancées, maintenez simplement les boutons PIANO PLAY et SOUND enfoncés en appuyant sur la touche du clavier correspondant au paramètre voulu. L'illustration ci-dessus indique les touches à enfoncer pour accéder aux fonctions avancées. Ces paramètres sont répartis dans 9 sections. Ne jouez jamais sur le clavier de l’instrument pendant que vous maintenez enfoncés ses boutons PIANO PLAY et SOUND, car cela pourrait produire des changements indésirables. 1: Choix du son Chacun des 12 sons d'usine est assigné à une touche définie, comme décrit ci-dessus. 2: Réglage de la réponse au toucher Vouspouvezadapterlaréponseduclavieraustyleetàlatechniquedejeude l'exécutant. Le paramètre “Léger” offre une palette d'expression élargie aux pianistes aimant un toucher léger. Le paramètre “Lourd” convient aux pianistes aimant un toucher plus fort. Par défaut, ce paramètre est réglé sur “Normal” à la mise sous tension. 3: Réglage de transposition VouspouveztransposerfacilementleclavierduB2/B2SP/B2Nparpasdedemi-tondanstoutetonalitévoulue.Laplagedetranspositionvadeplus5demi-tonsàmoins6demi-tons.Leréglage±0correspondàlahauteurnormale du clavier (pas de transposition). Par défaut, ce paramètre est réglé sur±0àlamisesoustension. 4: Utilisation des effets Reverb et Chorus Les effets Reverb et Chorus confèrent une certaine atmosphère ou impression de mouvement au son. Des réglages d'effets optimum ont été assignés à chacun des sons d'usine, mais vous pouvez activer ou désactiver chaque effet selon vos préférences. 5: Réglage du métronome AppuyezsurleboutonMETRONOMEdupanneausupérieurpouractiver/couper le métronome; les fonctions avancées permettent de régler le tempo, letypedemesureetlevolumedumétronome.Les réglages de tempo par défaut sont ( )=120;typedemesure=aucun;volume = 10. Tempo VouspouvezréglerleparamètreTempo( )entre40et240aveclestouchesx100, x10 et x1. Les valeurs en dehors de cette plage sont ignorées.Exemple: Pour régler le tempo sur ( )=85,appuyez8foissurlatouche×10et 5 fois sur la touche ×1; pour régler le tempo sur ( )=140,appuyezunefoissurlatouche×100et4foissurlatouche×10.Le réglage est appliqué quand vous relâchez les boutons PIANO PLAY et SOUND. Type de mesure Cette fonction produit un accent sur le temps initial de la mesure. Chaque pressiond'unetouchedetypedemesureactiveletypedemesureenquestion dans l'ordre suivant:2/4 → 3/4 → 4/4 → 6/4 → aucun → 2/4 → ... Volume AppuyezsurlatoucheBaisserpourdiminuerlevolumedumétronome;pourl'augmenter,appuyezsurlatoucheAugmenter.Vouspouvezréglerlaplagedevolumedumétronomeentre1et13. 6: Réglage n de l'accord (hauteur) Réglezcettevaleurparpasde0,5HzenappuyantlenombredefoisvoulusurlatoucheHaut(limitesupérieurede452,5Hz)ouBas(limiteinférieurede427,5Hz).EnfoncezsimultanémentlestouchesHaut et Bas correspondantes pour retrouver le réglage d'accord par défaut(La4=440Hz).Leréglaged'accordpardéfautàlamisesoustensionestLa4=440Hz(Hertz). 7: MIDI Paramètre Local (On/Off) Paramètre Local activé: Quand le paramètre Local est activé (On), le jeu sur le clavier du B2/B2SP/B2N déclenche les sons de l’instrument et transmet des données de jeu MIDI.Paramètre Local désactivé: Quand le paramètre Local est désactivé (Off), le jeu sur le clavier du B2/B2SP/B2N ne déclenche pas les sons de l’instrument. En revanche, les données de jeu MIDI sont transmises.À la mise sous tension, le paramètre Local est activé (réglage d’usine). Changement de programme Changement de programme désactivé: L’envoi et la réception des messages MIDI de changement de programme sont désactivés.Changement de programme activé: Les messages MIDI de changement de programme sont transmis et reçus.À la mise sous tension, l’envoi et la réception de changements de programme sont activés (réglage d’usine). Changement de contrôle Commandedecontrôledésactivée:L’envoietlaréceptiondescommandesdecontrôleMIDIsontdésactivés.Commandedecontrôleactivée:LescommandesdecontrôleMIDIsont transmises et reçues.À la mise sous tension, l’envoi et la réception de commandes de contrôlesontactivés(réglaged’usine). Canal MIDI Définit le canal de transmission pour les messages MIDI. Chaque pression du touche PRÉCÉDENT sélectionne le numéro de canal précédentetchaquepressiondutoucheSUIVANTlenumérodecanal suivant. Le canal 1 est assigné par défaut.* RéglezleniveaudusignalaudiotransmisauxportsUSB-AUDIOet AUDIO IN du B2/B2SP/B2N sur les dispositifs connectés. - F-2 - - F-3 -
