| Type de produit | Clôture en rouleau (grillage simple torsion) |
| Marque | Giardino |
| Modèle | 1933150 |
| Hauteur du grillage | 1,2 m (estimation) |
| Longueur du rouleau | 25 m (maximum par segment) |
| Dimensions des mailles | Environ 5 x 5 cm |
| Diamètre du fil | 2 mm (estimation) |
| Poids du rouleau | 15 kg (estimation) |
| Couleur | Galvanisé (argent) |
| Matériau | Fil d'acier galvanisé |
| Alimentation | Aucune (pose manuelle) |
| Profondeur des trous de poteaux | 50 cm minimum (hors gel) |
| Diamètre des trous de poteaux | 15 à 23 cm |
| Espacement entre poteaux | 2 à 3 m |
| Nombre de fils de ligature horizontaux | 3 (haut, milieu, bas) |
| Fonctions principales | Délimitation de propriété, sécurité |
| Entretien | Nettoyage occasionnel à l'eau ; inspection des fixations |
| Sécurité | Ancrage dans le béton ; utilisation de jambes de force |
| Pièces détachées disponibles | Poteaux, jambes de force, grillage, fils de ligature, colliers de tension |
| Réparabilité | Réparation possible avec du fil de fer ou des attaches spéciales |
| Informations générales | Notice d'utilisation gratuite en PDF disponible en ligne |
FOIRE AUX QUESTIONS - 1933150 Giardino
Questions des utilisateurs sur 1933150 Giardino
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Clôture au format PDF gratuitement ! Retrouvez votre notice 1933150 - Giardino et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 1933150 de la marque Giardino.

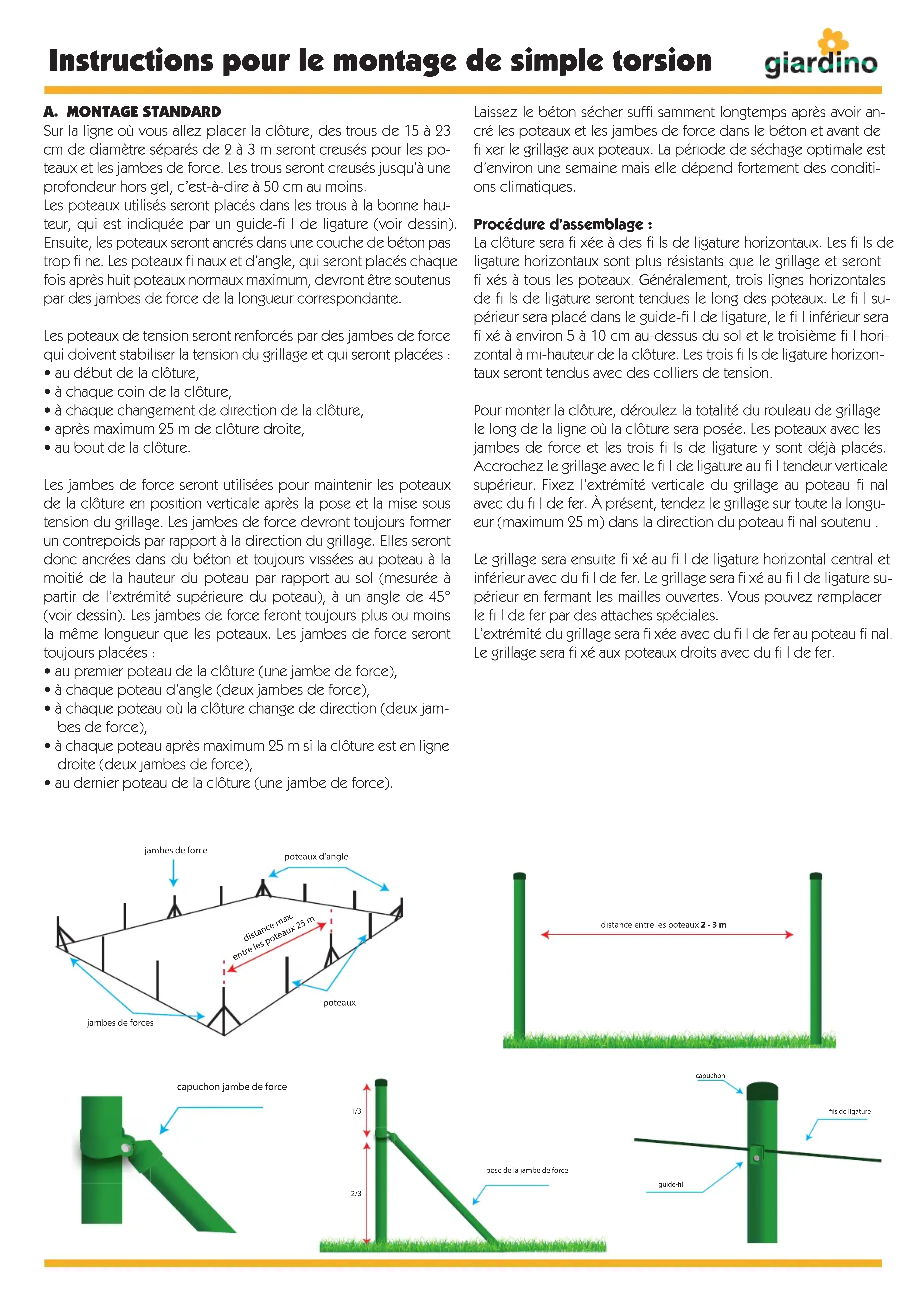

MODE D'EMPLOI 1933150 Giardino

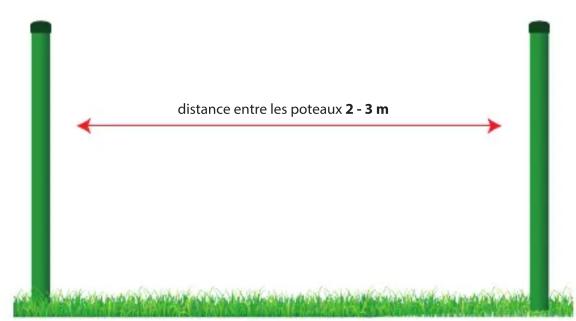

Sur la ligne où vous allez placer la clôture, des trous de 15 à 23 cm de diamètre séparés de 2 à 3 m seront creusés pour les po-teaux et les jambes de force. Les trous seront creusés jusqu'à une profondeur hors gel, c'est-à-dire à 50 cm au moins.
Les poteaux utilisés seront placés dans les trou à la bonne hauteur, qui est indiquée par un guide-fi I de ligature (voir dessin). Ensuite, les poteaux seront ancrés dans une couche de béton pastrop fi ne. Les poteaux fi naux et d'angle, qui seront places chaque fois après huit poteaux normaux maximum, devront être soutenus par des jambes de force de la longueur correspondante.
Les poteaux de tension seront renforcés par des jambes de force qui doivent stabiliser la tension du grillage et qui seront placées :
- au début de la clôture,
- à chaque coin de la clôture,
- à chaque changement de direction de la clôture,
- après maximum 25 m de clôture droite,
au bout de la clôture.

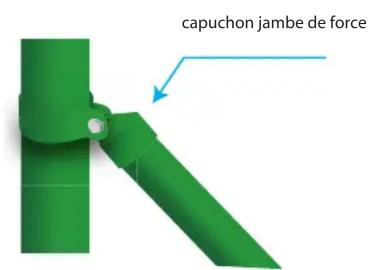

Les jambes de force seront utilisées pour maintainir les poteaux de la clôture en position verticale après la pose et la mise sous tension du grillage. Les jambes de force devront toujours former un contrepoids par rapport à la direction du grillage. Elles seront donc ancreées dans du béton et toujours visées au poteau à la moitié de la hauteur du poteau par rapport au sol (mesurée à partir de l'extrémité supérieure du poteau), à un angle de 45^ (voir dessin). Les jambes de force seront toujours plus ou moins la même longueur que les poteaux. Les jambes de force seront toujours placees :
- au premier poteau de la clôture (une jambe de force),
- à chaque poteau d'angle (deux jambes de force),
- à chaque poteau où la clôture change de direction (deux jambes de force),
- à chaque poteau après maximum 25 m si la clôture est en ligne droite (deux jambes de force),
- au dernier poteau de la clôture (une jambe de force).
Laissez le beton sécher suffiSAMMENT longtemps après avoir ancre les poteaux et les jambes de force dans le beton et avant de fi xer le grillage aux poteaux. La période de sechage optimale estd'environ une semaine mais elle dépend fortement des condi-tions climatiques.
Procedure d'assemblage :

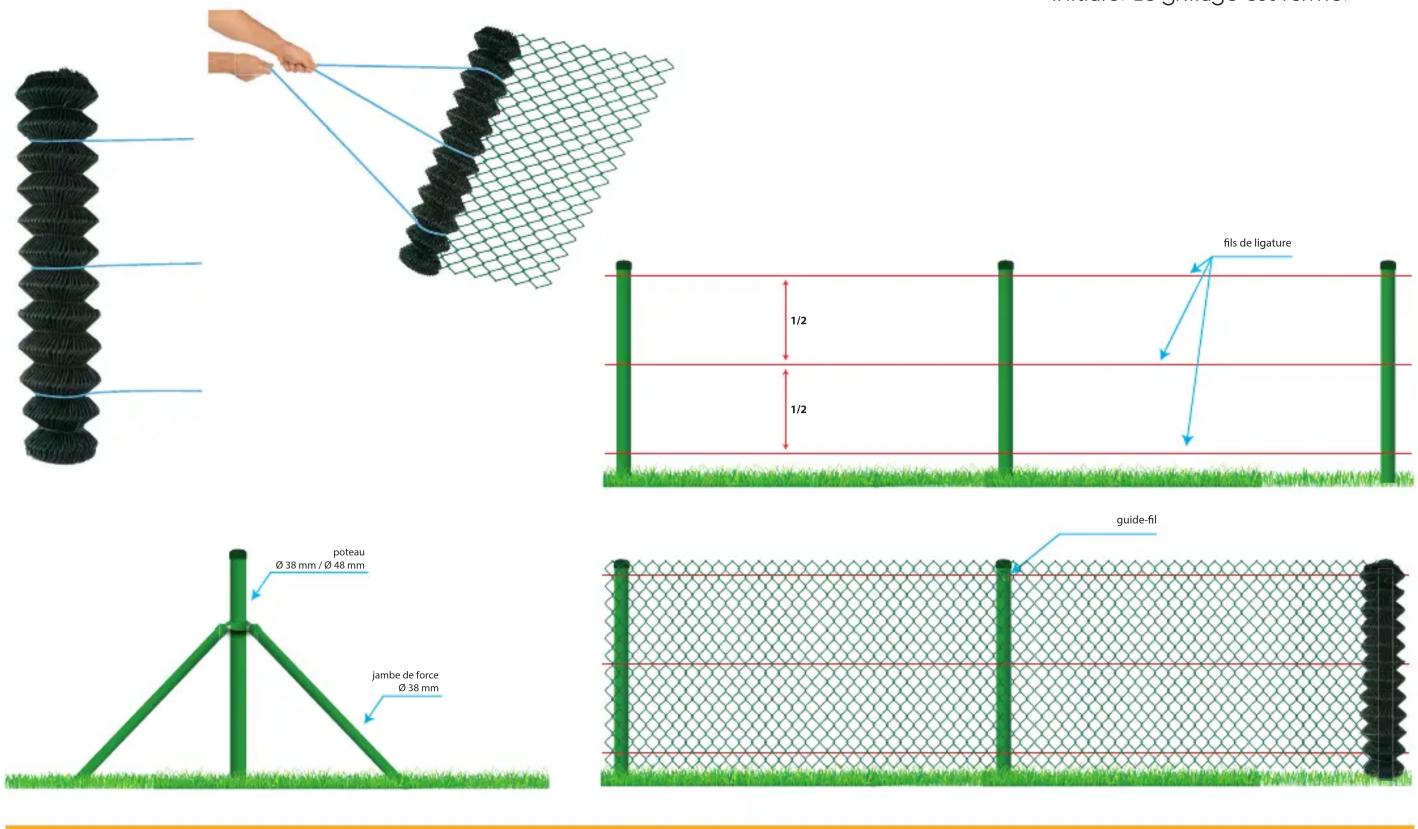

La clôture sera fi xée à des fi ls de ligature horizontally. Les fi ls de ligature horizontally sont plus résistants que le grillage et seront fi xés à tous les poteaux. Généralement, trois lignes horizontally des fi ls de ligature seront tendues le long des poteaux. Le fi I supérieur sera place dans le guide-fi I de ligature, le fi I inférieur sera fi xé à environ 5 à 10 cm au-dessus du sol et le troisième fi I horizontal à mi-hauteur de la clôture. Les trois fi ls de ligature horizontally seront tendus avec des colliers de tension.
Pour monter la clôture, déroulez la totalité du rouleau de grillage le long de la ligne où la clôture sera posée. Les poteaux avec les jambes de force et les trois fi ls de ligature y sont déjà placés. Accrochez le grillage avec le fi l de ligature au fi l tendeur verticale supérieur. Fixez l'extrémité verticale du grillage au poteau fi nal avec du fi l de fer. À présent, tendez le grillage sur toute la longueur (maximum 25 m) dans la direction du poteau fi nal soutenu .
Le grillage sera ensuite fi xé au fi I de ligature horizontal central et inférieur avec du fi I de fer. Le grillage sera fi xé au fi I de ligature supérieur en fermant les mailles ouvertes. Vous pouvez replacer le fi I de fer par des attaches spéciales.
L'extrémité du grillage sera fi xée avec du fi l de fer au poteau fi nal.
Le grillage sera fi xé aux poteaux droits avec du fi l de fer.
B. POSE DE LA CLÔTURE SUR UN TERRAIN IRRéGULIER AVEC POUR CONSIGNE DE « SUIVRE » LE SOL
Terrain légrement ondulé
La clôture est solide tout en étant souse sur de plus grandes longueurs. Ainsi, elle peut s'adapter à un terrain ondulé et à des poteaux dans le sens vertical. La pose sur un terrain irregulier est identique à celle sur un terrain plat.
Terrain très ondulé et escaliers
Si des irrégularités plus importantes empêchent d'adapter la clôture aux ondulations, vous doivent séparer le grillage et assembler les différentes parties par paliers sur les poteaux (voir chapitre F). La pose est identique à celle sur des surfaces planes, sauf que le grillage sera nettement plus court. Un segment a généralement une longueur maximale de 6 m et le dénivélé peut s'élever à 20 cm.
C. CLÔTURE AVEC DES PLAQUES DE BÉTON SOUS LE GRILLAGE
Lorsque vous posez une clôture avec des plaques de béton sous le grillage, des supports de plaque ronds ou d'extrémité seront utilisés pour poser les plaques de béton entre les poteaux. Les plaques d'extrémité seront fi xées aux poteaux avec des vis auto-taraudeuses. Les plaques de béton seront glissées sans être serrées dans les supports de plaque de béton. ÀpRES la pose des plaques de béton, posez la clôture selon la procédure standard. Le système de pose est le même, sauf que vous doivent utiliser de plus longs poteaux (de 20 à 30 cm). La longueur des poteaux sera augmentée de la longueur des plaques de béton et les jambes de force devront être posées dans le sol derrière la ligne de clôture, à environ 10 cm dans la direction de la propriété. Les jambes de force ne seront jamais fi xées aux plaques de béton!
D. PREPARATION DU GRILLAGE POUR LA FIXATION AUX POTEAUX
Posez la clôture compacte émballée compte sur une surface plane, avec l'extrémité libre du rouleau en dessous. Déroulez le rouleau dans la direction de la clôture avec le grillage en dessous du rouleau, de manière à ce qu'il reste sur le sol. Détachez les extrémités de la tresse en nylon, enlevez le fi qui entoure le rouleau et saisissez l'extrémité de la tresse en nylon.
E. DÉROULEMENT DU ROULEAU DE GRILLAGE SIMPLE TORSION
Tirez délicatement sur l'extrémité de la tresse en nylon jusqu'à déployer le grillage à plat. En déroulant, ne déplacez pas le rouleau ni le grillage enroulé.
F. SEPARATION ET FERMETURE
Alors que le grillage est encore déroule sur le sol, ouvrez les deux extrémités d'une bobine de fi l. Pour séparer le grillage, tournez la bobine de fi l libérée dans le sens contraire des aiguilles d'une montre jusqu'à l'enlever entière-ment, divisant ainsi le grillage en deux parties. Pour fermer le grillage, procédez dans l'ordre inverse. Placez les extrémités libres du grillage l'une contre l'autre et utilisez une bobine de fi l préalablement préparée. Tournez dans le sens des aiguilles d'une montre jusqu'à ce que les extrémités libres se touchent. ÀpRES avoir tourné toute la bobine de fi l, pliez les deux extrémités du fi l dans leur forme initiale. Le grillage est fermé.
