9800120 - Treillis de jardin Giardino - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails non disponibles
Utilisation	Détails non disponibles
Maintenance et Réparation	Détails non disponibles
Sécurité	Détails non disponibles
Informations Générales	Détails non disponibles

FOIRE AUX QUESTIONS - 9800120 Giardino

Comment assembler le Giardino 9800120 ?

Pour assembler le Giardino 9800120, commencez par lire attentivement le manuel d'instructions fourni. Assurez-vous d'avoir tous les outils nécessaires à portée de main et suivez les étapes dans l'ordre. Si vous rencontrez des difficultés, consultez notre vidéo d'assemblage en ligne.

Que faire si des pièces manquent dans la boîte ?

Si vous constatez qu'il manque des pièces, veuillez contacter notre service client avec le numéro de série de votre produit et une description des pièces manquantes. Nous nous efforcerons de vous envoyer les pièces nécessaires dans les plus brefs délais.

Comment entretenir le Giardino 9800120 ?

Pour entretenir le Giardino 9800120, nettoyez-le régulièrement avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs. Pour les parties en métal, appliquez un lubrifiant pour prévenir la rouille si nécessaire.

Le produit est-il résistant aux intempéries ?

Le Giardino 9800120 est conçu pour résister à des conditions climatiques variées, mais nous recommandons de le ranger à l'intérieur ou de le couvrir lors d'intempéries prolongées pour prolonger sa durée de vie.

Où puis-je trouver des pièces de rechange pour mon Giardino 9800120 ?

Les pièces de rechange pour le Giardino 9800120 peuvent être commandées directement via notre site internet ou en contactant notre service client. Assurez-vous d'avoir le numéro de modèle à portée de main.

Quelle est la garantie du Giardino 9800120 ?

Le Giardino 9800120 est couvert par une garantie de 2 ans à compter de la date d'achat. Conservez votre preuve d'achat pour toute réclamation de garantie.

Que faire si le produit présente des défauts à la réception ?

Si vous constatez des défauts ou des dommages à la réception de votre Giardino 9800120, veuillez contacter notre service client dans les 14 jours suivant la livraison pour discuter des options de retour ou d'échange.

MODE D'EMPLOI 9800120 Giardino

• Couche d'epoxy sur fil interieur galvanisé
• Ral 6005 vert, Ral 9005 noir ou Ral 7016 anthracite
• Mailles 200 × 55 mm
  Fil 6/5/6 mm

Art. n°	Ral 6005 Ral 9005 Ral 7016	mm	∅ mm	↓ cm	← cm	5 413751 +
9800100	■	200×55 6/5/6 103 220 390088
9800120	■	200×55 6/5/6 123 220 390095
9800140	■	200×55 6/5/6 143 220 390101
9800160	■	200×55 6/5/6 163 220 390118
9800180	■	200×55 6/5/6 183 220 390125
9800200	■	200×55 6/5/6 203 220 390132
9810100	■	200×55 6/5/6 103 220 390149
9810120	■	200×55 6/5/6 123 220 390156
9810140	■	200×55 6/5/6 143 220 390163
9810160	■	200×55 6/5/6 163 220 390170
9810180	■	200×55 6/5/6 183 220 390187
9810200	■	200×55 6/5/6 203 220 390194
9820100	■	200×55 6/5/6 103 220 390200
9820120	■	200×55 6/5/6 123 220 390217
9820140	■	200×55 6/5/6 143 220 390224
9820160	■	200×55 6/5/6 163 220 390231
9820180	■	200×55 6/5/6 183 220 390248
9820200	■	200×55 6/5/6 203 220 390255

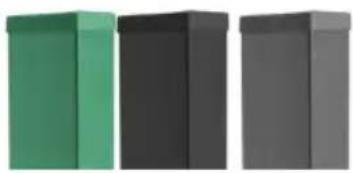

POTEAU RECTANGULAIRE 60 x 120

• Poteau rectangulaire 60 × 120 ~mm , avec capuchon
  Destiné pour des panneaux Roma
• Ral 6005 vert, Ral 9005 noir ou Ral 7016 anthracite
  Couche d'epoxy: 54
  Conditionnement: par 2 pieces ou par palette
  Couche de zinc: 180g / m^2
• épaisseur paroi de 2 mm

Art. n°	Ral 6005 Ral 9005 Ral 7016	mm	mm	5413751
7650	■	60 x 120 1500 390385
7651	■	60 x 120 1750 390392
7652	■	60 x 120 2000 390408
7653	■	60 x 120 2200 390415
7654	■	60 x 120 2400 390422
7655	■	60 x 120 2600 390439
7660	■	60 x 120 1500 390446
7661	■	60 x 120 1750 390453
7662	■	60 x 120 2000 390460
7663	■	60 x 120 2200 390477
7664	■	60 x 120 2400 390484
7665	■	60 x 120 2600 390491
7670	■	60 x 120 1500 390507
7671	■	60 x 120 1750 390514
7672	■	60 x 120 2000 390521
7673	■	60 x 120 2200 390538
7674	■	60 x 120 2400 390545
7675	■	60 x 120 2600 390552

CLIPS

• Clips pour panneaux Roma
  10 pieces par sachet

Art. n°	Rai 6005 Rai 9005 Rai 7016
7296		392354
7295		390361
7294		390378

POTEAU CARRÉ 60 X 60

• Poteau carre, ce poteau est prevu pour placer les panneaux Milano et Roma.
  Galvanisé à chaud, puis recouvert d'une couche d'époxy
  Conditionnement: par 2 pieces ou par palette
  Couche de zinc: 180-250 g/m²
• Epaisseur paroi de 1,5 mm
  Couche d'epoxy: 54

Art. n°	Ral 6005 Ral 9005 Ral 7016	mm	mm	413751+
7514	■	60/60 1500		902410
7516	■	60/60 1750	902434
7520	■	60/60 2000	902458
7522	■	60/60 2200	812436
7524	■	60/60 2400	902472
7526	■	60/60 2600	902496
7530	■	60/60 3100	812450
7914	■	60/60 1500	810913
7916	■	60/60 1750	810920
7920	■	60/60 2000	810937
7922	■	60/60 2200	812474
7924	■	60/60 2400	810944
7926	■	60/60 2600	810951
7931	■	60/60 3100	812498
7950	■	60/60 1500	813037
7941	■	60/60 1750	813051
7942	■	60/60 2000	813075
7960	■	60/60 2200	812511
7943	■	60/60 2400	813099
7944	■	60/60 2600	813112
7962	■	60/60 3100	812535
7299	■	□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐ ☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐			501910
7298	■				810906
7297	■				813136

ATTACHE-MUR

PANNEAUX

Galvanisé par electrolyse et puis recouvert d'une couche d'époxy
- Ral 6005 vert, Ral 9005 noir ou Ral 7016 anthracite
Conditionnement: kit de 4 pieces attache-mur, 8 chevilles + 8 vis

Art.n°	Ral 6005 Ral 9005 Ral 7016
84010		111744
84011		111478
84012		111485

ATTACHE-MUR

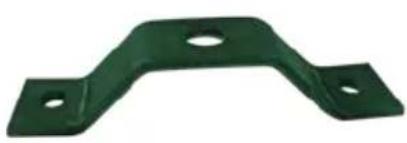

CHARNIÈRES PORTILLONS

Art. nr.	Rai 6005 Rai 9005 Rai 7016 Rai 9010
810020		200950
810021		200967
810022		200974

Essayez notre outil de calcul pour projets de panneaux sur notre site web

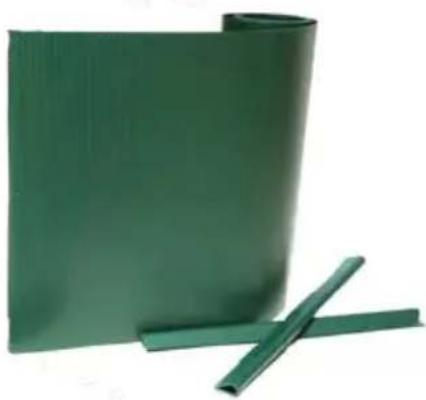

LANIÈRES & CLIPS POUR ROMA

• Lanières livrées avec clips inclus
• Tarpaulin 450g / m^2 pour panneaux Roma
• 1 bobine = 19 cm × 35 m + 36 clips = 6,6 m²

LANIERES
Art.n°	Ral 6005 Ral 9005 Ral 7016	↓ mm		5413751 +
1017121		190 per rol 390293
1017123		190 per rol 390309
1017125		190 per rol 392013

CLIPS
Art.n°	Ral 6005 Ral 9005 Ral 7016	↓ mm		S 413751 +
1017141		190 25 390330
1017142		190 25 392020
1017143		190 25 390347

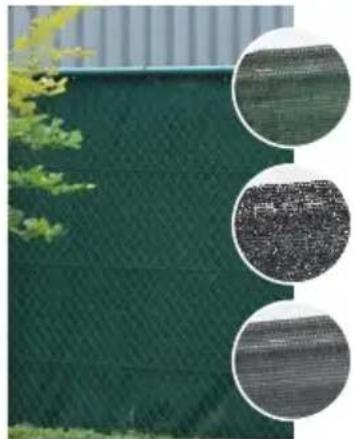

OMBRA

Toile d'ombrage
Toile occultante 95% du soleil et toile brise-vue

Art.n° couer	↑ cm	← m	5 413751 +
1018001 95% vert 1 10 200776
1018003 95% vert 1,2 10 200783
1018005 95% vert 1,5 10 200790
1018007 95% vert 1,8 10 200806
1018009 95% vert 2 10 200813
1018101	95% noir	1 10 200820
1018103	95% noir 1,2	10 200837
1018105	95% noir	1,5 10 200844
1018107	95% noir	1,8 10 200851
1018109	95% noir	2 10 200868
1018301 95% gris	1 10 201698
1018303 95% gris	1,2 10 201704
1018305 95% gris	1,5 10 201711
1018307 95% gris	1,8 10 201728
1018309 95% gris	2 10 201735

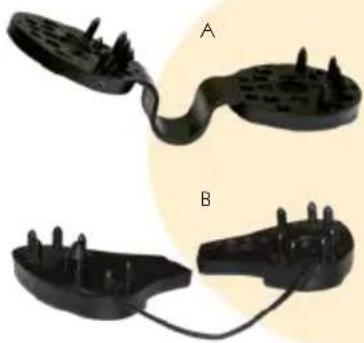

ATTACHES POUR TOILE D'OMBRAGE

• Pour fixer des toiles d'ombrage sur des panneaux de treillis ou Gardenplast

Art.n° type
1018200 A 201520
1018201 B 201537

POSE DES PANNEAUX: POTEAU RECTANGULAIRE : AU SOL

1. Conseils à l'achat

• Faites attention que les piquets doivent etre 50 cm plus longs que la hauteur des panneaux Napoli.
  Le nombre de colliers dépend de la hauteur des panneaux.
• Les panneaux ont une longueur standard de 220 cm. Ils peuvent facilement etre recoupes a l'aide d'une cisaille pour le fer. Traitez ensuite avec de la peinture antirouille.

Hauteur du panneau	Longueur du piquet nombre	de collier/piquet
103 cm 150 cm 3
123 cm 175 cm 3
143 cm 200 cm 3
163 cm 220 cm 4
183 cm 240 cm 4
203 cm 260 cm 6

Exampie

Pour une clôture de 10 metres et une hauteur de 163 cm, 1 piece droite sans coins, vous avez besoin de :

• 5 panneaux de 163 cm
• 6 piquets 48 ~mm × 220 ~cm
  94 colliers

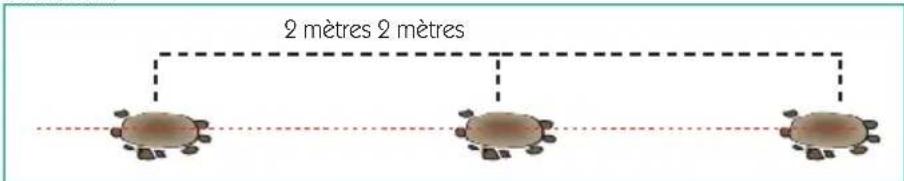

2. Préparation

Tirez une ficelle le long de l'emplacement de la clôture et préparez tous les 2 mètres un trou d'environ 60 cm de profondeur et de 30 cm de diamètre.

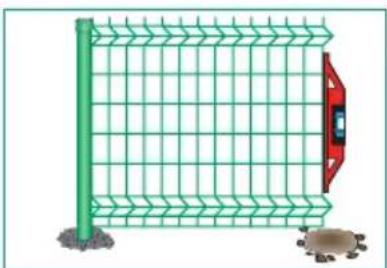

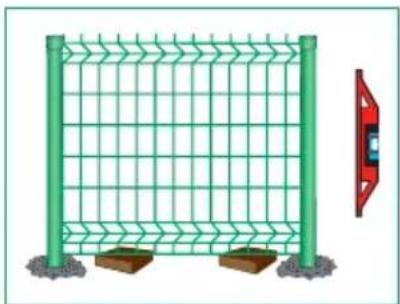

3. Placer le premier piquet/panneau

Remplissez le premier trou d'un béton léger ou de stabilisé, placez le piquet, déterminez la hauteur voulue et contrôle que le piquet soit bien droit.

Fixez le premier panneau avec les colliers piquet et placez un morceau de bois entre le panneau et le sol afin que le panneau se retrouve à l'horizontal.

POSE DES PANNEAUX: POTEAU RECTANGULAIRE : AU SOL

4. Placer le deuxième piquet

Placez le deuxieme piquet contre le premier panneau, déterminez laonne hauteur et replissez le trou d'un becon léger ou de stabilisé. Fixez le deuxieme panneau avec les colliers au piquet et placez un morceau de bois entre le panneau et le sol afin que le panneau se retrouve à l'horizontal.

5. Panneaux suivants

Vous continue de cette manière jusqu'à ce que tous les panneaux et piquets aient été placés.

6. Mise au point

Après la mise en place de tous les panneaux et piquets, tirez une ficelle pour contrôle, rectifiez si besoin et replissez les trou s'un béton léger.

7. Finition

Laissez secher le beton au moins 48 heures, ensuite vous pouvez serrer les colliers et retarder les morceaux de bois.

Regarder nos videos d'installations

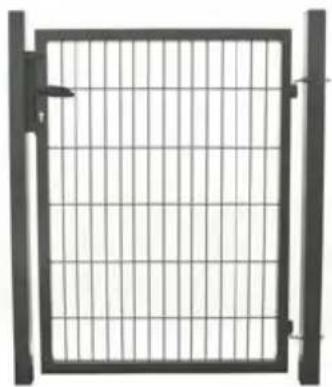

ROMAPORTILLON

Galvanise a chaud et recouvert d'une couche d'epoxy
- Cadre carre 40 × 40 mm
- Equipé de : - serrure avec poignée + 2 clefs-Uniques

-gondsreglables
- gâché de serrure
- panneau grillage 200 × 55 × 5 ~mm
- 2 poteaux carré de 60 × 60 × 2 mm, ceux-ci sont 50 cm plus longs que la hauteur du portillon

Art.n°	Ral 6005 Ral 9005 Ral 7016	portillon cm	poteau cm	← cm	5 413751
8100901		100 150	100 390620
8100902		120 170	100 390637
8100904		140 200	100 390644
8100906		160 230	100 390651
8100908		180 230	100 390668
8100910		200 260	100 390675
8100931		100 150	100 390682
8100932		120 170	100 390699
8100934		140 200	100 390705
8100936		160 230	100 390712
8100938		180 230	100 390729
8100940		200 260	100 390736
8100961		100 150	100 390743
8100962		120 170	100 390750
8100964		140 200	100 390767
8100966		160 230	100 390774
8100968		180 230	100 390781
8100970		200 260	100 390798

ROMAPORTILLONDOUBLE

Galvanise a chaud et recouvert d'une couche d'epoxy
- Cadre carre 40 × 40 mm
- Equipé de : - serrure avec poignée + 2 clefs uniques

• gonds réglables
• gâché de serrure
• panneau grillage 200 × 55 × 5 mm
  Ancre au sol et cheville galvanisée
• 2 poteaux carré de 80 × 80 × 3 mm, ceux-ci sont 50 cm plus longs que la hauteur du portillon

Art.n°	Ral 6005 Ral 9005 Ral 7016	portillon ↓cm	poteau ↓cm	← cm	5 413751 +
8100911	■	100 150	2×200 390804
8100912	■	120 170	2×200 390811
8100914	■	140 200	2×200 390828
8100916	■	160 230	2×200 390835
8100918	■	180 230	2×200 390842
8100920	■	200 260		2×200	390859
8100941	■	100 150		2×200	390866
8100942	■	120 170	2×200 390873
8100944	■	140 200	2×200 390880
8100946	■	160 230	2×200 390897
8100948	■	180 230	2×200 390903
8100950	■	200 260		2×200	390910
8100971	■	100 150		2×200	390927
8100972	■	120 170	2×200 390934
8100974	■	140 200	2×200 390941
8100976	■	160 230	2×200 390958
8100978	■	180 230	2×200 390965
8100980	■	200 260	2×200 390972
