Type de produit	Gabion Varese (consignes de sécurité et de placement)
Marque	Giardino
Modèle	5150583
Largeurs disponibles	60 cm, 90 cm, 120 cm, 180 cm
Profondeur	12 cm
Hauteur de cage	60 cm
Hauteur murale possible	60 cm, 120 cm, 180 cm (empilage de cages)
Type de mailles (Varese 100)	Rectangulaires 100 × 37,5 mm
Type de mailles (Varese 30)	Carrées 30 × 30 mm
Matériau	Fil de zinc/alu soudé
Poids d'un gabion (selon largeur, hauteur 60 cm)	Environ 65-230 kg (variable selon pierres)
Poteaux de fin	En forme de U
Poteaux milieu	En forme de H
Profondeur d'encastrement des poteaux	40-50 cm dans le sol
Hauteur des poteaux	230 cm pour un mur de 180 cm
Fondation recommandée	Solide, niveau, gravats ou graviers damés, stabilisé possible
Taille des pierres de remplissage	5 à 10 cm (décoratives)
Outils recommandés	Pince spéciale (n° 6310500) ou pince Profy avec chargeur (n° 6310150)
Ancres d'attelage	Fixer au 3e et 5e fil horizontal supérieur
Sécurité	Utiliser des gants, vérifier les crampons intérieurs, pas d'enfants/animaux pendant montage
Garantie / Responsabilité	Non responsable en cas de non-respect des consignes

FOIRE AUX QUESTIONS - 5150583 Giardino

Quelles sont les largeurs disponibles pour les gabions Varese ?

Les largeurs disponibles sont 60 cm, 90 cm, 120 cm et 180 cm, avec une profondeur de 12 cm et une hauteur de 60 cm.

Quels types de mailles existent pour le système Varese ?

Il existe deux types : le Varese 100 avec mailles rectangulaires de 100 × 37,5 mm, et le Varese 30 avec mailles carrées de 30 × 30 mm.

Comment installer les poteaux ?

Les poteaux doivent être scellés dans le sol à une profondeur de 40-50 cm, en commençant par le poteau de fin en forme de U, bien de niveau. Pour un mur de 180 cm, utilisez des poteaux de 230 cm.

Quel poids peut atteindre un gabion rempli ?

Selon la largeur, un gabion de 60 cm de haut pèse environ : 65-75 kg (60 cm), 100-115 kg (90 cm), 135-155 kg (120 cm), 200-230 kg (180 cm).

Faut-il une fondation sous les gabions ?

Oui, une fondation solide et parfaitement horizontale est nécessaire. Utilisez des gravats ou graviers bien damés, ou du stabilisé (sacs de 25 kg de la société Knauf).

Comment fixer les cages de gabion entre elles ?

Utilisez une pince spéciale (n° 6310500) ou la pince Profy avec chargeur (n° 6310150) pour poser les crampons. Les embouts des crampons doivent être à l'intérieur du gabion.

Quelle taille de pierres utiliser pour le remplissage ?

Utilisez des pierres décoratives d'une dimension entre 5 et 10 cm. Remplissez à la main en veillant à bien répartir les pierres autour des ancres d'attelage.

Les ancres d'attelage sont-elles obligatoires ?

Oui, elles sont essentielles pour éviter la déformation de la cage sous le poids des pierres. Fixez-les au 3e et 5e fil horizontal du haut, en répartition égale.

Quelles sont les consignes de sécurité importantes ?

Portez des gants, vérifiez que les crampons sont à l'intérieur, ne laissez pas d'enfants ou d'animaux pendant le montage, et respectez toutes les recommandations pour éviter les accidents.

Peut-on construire un mur sans poteaux pour une hauteur de 60 cm ?

Non, même pour 60 cm de hauteur, des poteaux sont obligatoires en raison de la faible profondeur et du poids élevé des pierres (65-75 kg minimum).

MODE D'EMPLOI 5150583 Giardino

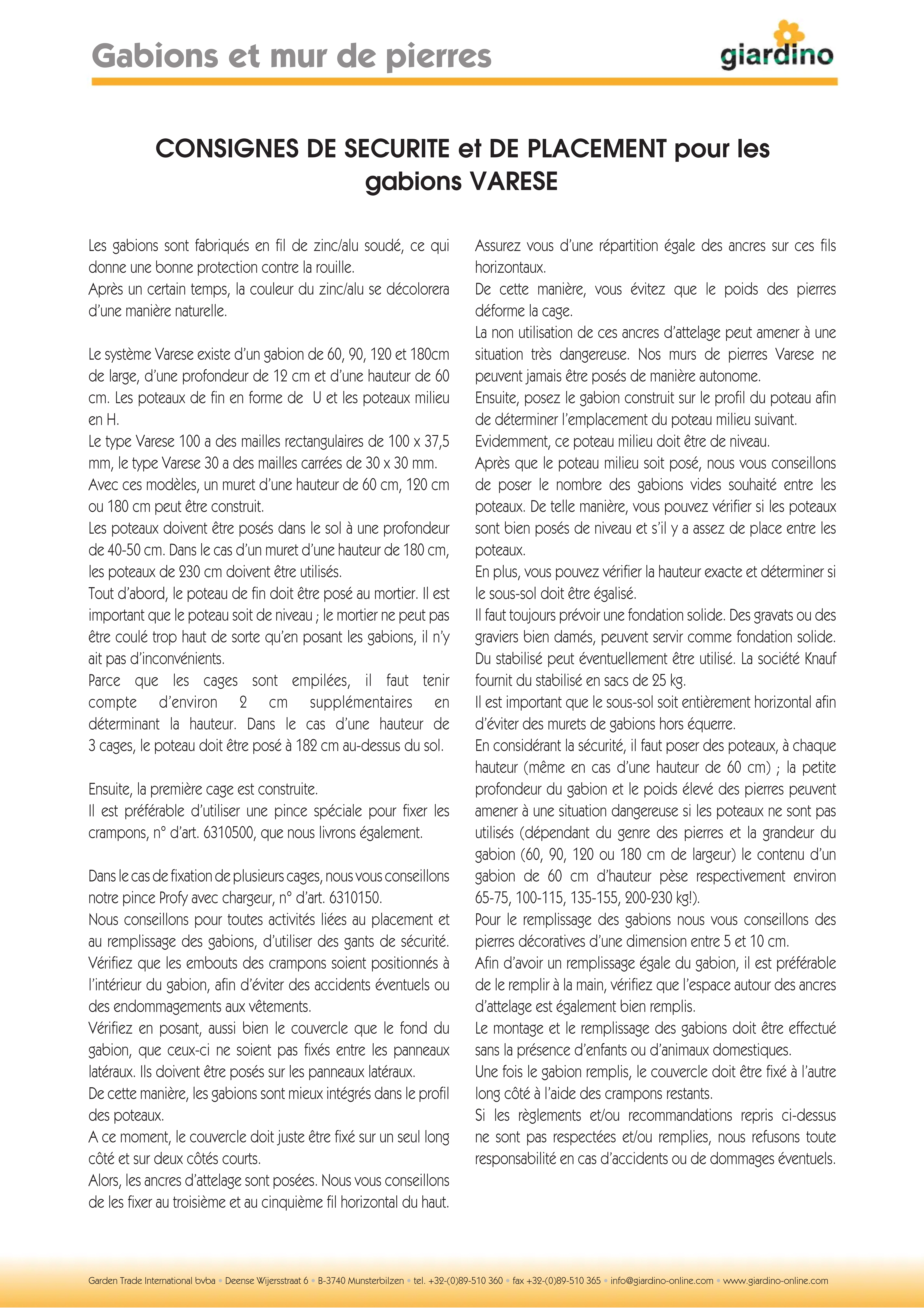

CONSIGNES DE SECURITE et DE PLACEMENT pour les gabions VARESE

Les gabions sont fabriqués en fil de zinc/alu soudé, ce qui donne une bonne protection contre la rouille.

Après un certain temps, la couleur du zinc/alu se décolorera d'une manière naturelle.

Le système Varese existe d'un gabion de 60, 90, 120 et 180cm de large, d'une profondeur de 12 cm et d'une hauteur de 60 cm. Les poteaux de fin en forme de U et les poteaux millieu en H.

Le type Varese 100 a des mailles rectangulaires de 100 × 37,5 mm, le type Varese 30 a des mailles carrées de 30 × 30 mm.

Avec ces modèles, un muret d'une hauteur de 60 cm, 120 cm ou 180 cm peut être construit.

Les poteaux doivent être posés dans le sol à une profondeur de 40-50 cm. Dans le cas d'un muret d'une hauteur de 180 cm, les poteaux de 230 cm doivent être utilisés.

Tout d'abord, le poteau de fin doit être posé au mortier. Il est important que le poteau soit de niveau; le mortier ne peut pas être coulé trop haut de sorte qu'en posant les gabions, il n'y ait pas d'inconvénients.

Parce que les cages sont empilées, il faut tenir compte d'environ 2 cm supplémentaires en déterminant la hauteur. Dans le cas d'une hauteur de 3 cages, le poteau doit être posé à 182 cm au-dessus du sol.

Ensuite, la première cage est construite.

Il est préférible d'utiliser une pince spéciale pour fixer les crampons, n° d'art. 6310500, que nous livrons également.

Dans le cas de fixation de plusieurs cages, nous vous conseillons notre pince Profy avec chargeur, n° d'art. 6310150.

Nous conseillons pour toutes activités liées au placement et au replissage des gabions, d'utiliser des gants de sécurité.

Vérifiez que les embouts des crampons soient positionnés à l'intérieur du gabion, afin d'éviter des accidents éventuels ou des endommagements aux vêtements.

Vérifiez en posant, aussi bien le couvercle que le fond du gabion, que ceux-ci ne soient pas fixés entre les panneaux lateraux. Ils doivent être posés sur les panneaux lateraux.

De cette manière, les gabions sont mistrégrés dans le profil des poteaux.

A ce moment, le couvercle doit juste être fixé sur un seul long côté et sur deux côtes courts.

Alors, les ancres d'attelage sont posées. Nous vous conseillons de les fixer au troisième et au cinquième fil horizontal du haut.

Assurez you d'une répartition égale des ancres sur ces fils horizontally.

De cette manière, vous évitez que le poids des pierres déforme la cage.

La non utilisation de ces ancles d'attelage peut amener à une situation très dangereuse. Nos murs de pierres Varese ne peuvent jamais être posés de manière autonome.

Ensuite, posez le gabion construit sur le profil du poteau afin de déterminer l'emplacement du poteau milieu suivant.

Evidemment, ce poteau milieu doit etre de niveau.

Après que le poteau millieu soit posé, nous vous conseillons deposer le nombre des gabions vides souhaïte entre les poteaux. De telle manière, vous pouvez vérifier si les poteaux sont bien posés de niveau et s'il y a assez de place entre les poteaux.

En plus, vous pouvez vérifier la hauteur exacte et déterminer si le sous-sol doit être égalisé.

Il faut toujours prévoir une fondation solide. Des gravats ou des graviers bien dangés, peuvent servir comme fondation solide. Du stabilisé peut eventuellement être utilisé. La société Knauf fournit du stabilisé en sacs de 25 kg.

Il est important que le sous-sol soit entièrement horizontal afin d'éviter des murets de gabions hors équerre.

En considérant la sécurité, il faut poser des poteaux, à chaque hauteur (meme en cas d'une hauteur de 60 cm); la petite profondeur du gabion et le poids élevé des pierres peuvent amener à une situation dangereuse si les poteaux ne sont pas utilisés (dépendant du genre des pierres et la grandeur du gabion (60, 90, 120 ou 180 cm de largeur) le contenu d'un gabion de 60 cm d'hauteur pèse respectivement environ 65-75, 100-115, 135-155, 200-230 kg!).

Pour le replissage des gabions nous vous conseillons des pierres décoratives d'une dimension entre 5 et 10 cm.

Afin d'avoir un replissage égale du gabion, il est préféable de le replir à la main, vérifie que l'espace autour des ancles d'attelage est également bien replis.

Le montage et le replissage des gabions doit être effectué sans la présence d'enfants ou d'animaux domestiques.

Une fois le gabion remplis, le couvercle doit être fixé à l'autre long côte à l'aide des crampons restants.

Si les règlements et/ou recommandations repris ci-dessus ne sont pas respectées et/ou remplies, nous refusons toute responsabilité en cas d'accidents ou de dommages évventuels.
