3768000 - Perceuse WOLFCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de scies cloches
Marque	Wolfcraft
Modèle	3768000
Diamètres des scies	20 mm, 29 mm, 35 mm, 51 mm, 68 mm, 83 mm
Matériaux compatibles	Acier doux, acier dur, fonte, cuivre, aluminium, plastique, bois
Vitesse de rotation maximale recommandée	Voir tableau détaillé dans la notice (en fonction du diamètre et du matériau)
Foret de centrage	Inclus, à visser dans la tige
Tige de fixation	Pour mandrin de perceuse, avec pas de vis de réglage
Distance de centrage	Environ 3 mm entre la pointe du foret et la scie
Utilisation	Positionner perpendiculairement à la surface, ne pas forcer
Lubrification	Huile nécessaire pour les métaux afin d'éviter la surchauffe
Équipement de protection	Lunettes, casque, masque de protection ; attacher les cheveux longs
Nettoyage et entretien	Nettoyer après usage, vérifier l'état des dents et du foret
Réparabilité	Pièces détachées disponibles : forets de centrage, scies individuelles
Poids approximatif	0.8 kg (estimation pour un kit de 6 pièces)
Dimensions du coffret	280 x 180 x 60 mm (estimation)

FOIRE AUX QUESTIONS - 3768000 WOLFCRAFT

Comment monter la scie cloche sur la perceuse ?

Desserrez le pas de vis de la tige jusqu'à la butée. Insérez la scie cloche et le foret de centrage, puis resserrez. Assurez-vous que les pointes de guidage s'emboîtent dans les encoches.

Quelle vitesse de rotation utiliser pour l'acier doux ?

Consultez le tableau dans la notice. Par exemple, pour un diamètre de 35 mm dans l'acier doux, la vitesse maximale est de 230 tr/min.

Le foret de centrage est-il inclus ?

Oui, un foret de centrage est inclus. Il doit être vissé fermement dans la tige avant utilisation.

Comment éviter la surchauffe lors de la coupe du métal ?

Utilisez de l'huile de coupe en quantité suffisante et travaillez à la vitesse recommandée. Ne forcez pas sur l'outil.

Puis utiliser ces scies cloches sur du bois ?

Oui, le bois est compatible. Réglez la vitesse selon le tableau : pour 35 mm, 610 tr/min maximum.

Quels équipements de protection sont recommandés ?

Portez des lunettes de sécurité, un casque antibruit et un masque anti-poussière. Attachez les cheveux longs.

Comment nettoyer les scies cloches après usage ?

Nettoyez les résidus avec une brosse métallique et essuyez avec un chiffon huilé pour éviter la rouille.

Quels sont les diamètres disponibles dans ce kit ?

Le kit contient les diamètres suivants : 20, 29, 35, 51, 68 et 83 mm.

Puis-je utiliser ces scies avec une perceuse à percussion ?

Il est déconseillé d'utiliser le mode percussion, car cela peut endommager les dents de la scie. Utilisez le mode rotation seule.

Comment remplacer le foret de centrage ?

Dévisez le foret usé de la tige et vissez le nouveau. Veillez à ce que la distance entre la pointe et le bord de la scie soit d'environ 3 mm.

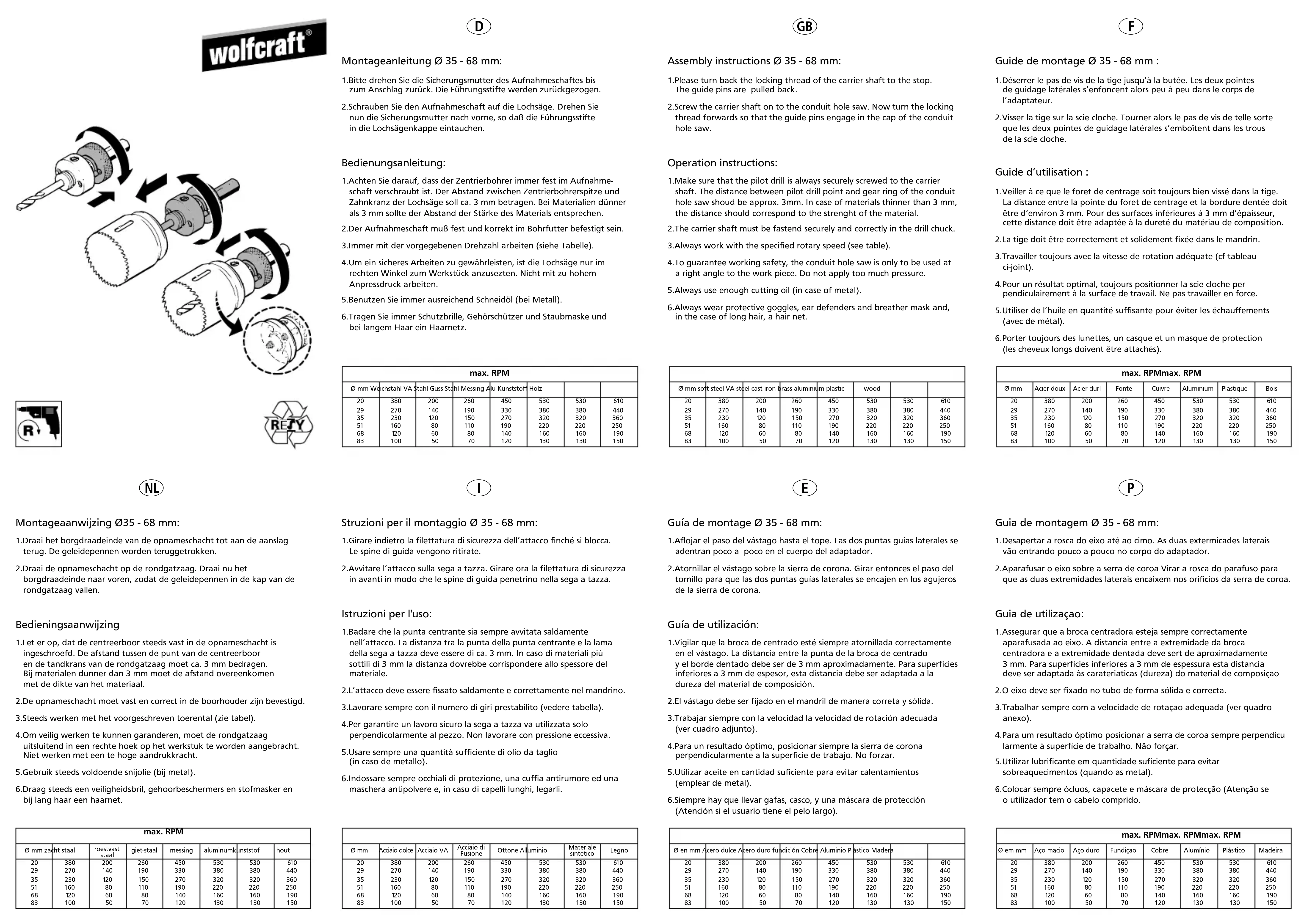

MODE D'EMPLOI 3768000 WOLFCRAFT

Guia de montage 35 - 68 mm:

Guide de montage 035-68 mm :

1. Déssérer le pas de vis de la tique jusqu'à la buttee. Les deux pointes de guider latratures s'enforcant lespua qu'au peu dans le corps de l'air.
2. Visser la tappe sur la scie cloiture. Tourner-alais le pas de vis de telle s对不起 que les deux pointes de guider latrées s'embolter dans les traces de l'air.

Guide d'utilisation :

1. Veilier à ce que le foret de centrifage soit toujours bien viscé dans la tige. La distance entre la pointe du foret de centrifage et la cordure dette doit être d'environ 3 mm. Pour des surfaces inférieures à 3 mm d'épaissure, cette distance doit être adaptée à la durée du matériel de composition.
   2.La tige doit etre correctement et solidement fixe dans le mandrin.
   3.Travallier tousj avec la vitesse de rotation adequate (c CJoint).
2. Pour un résultat optimal, tousiers positionner la scie cloche per pendiculaté à la surface de travail. Ne pas travailler en force.
3. Utilisé de l'huile en quantité suffisante pour évider les échauffements (avec de métal).
4. Porter tous des lunettes, un casque et un masque de protection (les cheveux longs doivent être attachés).

max. RPMmax. RPM
0 mm	Acier doux	Acier duri	Fonte	Cuivre	Aluminium	Plastique	Bois
20	380	200	260	450	530	530	610
29	270	140	190	330	380	380	440
35	230	120	150	270	320	320	360
51	160	80	110	190	220	220	250
68	120	60	80	140	160	160	190
83	100	50	70	120	130	130	150
