B2DCG6AN0 - Plaque de cuisson NEFF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson
Marque	Neff
Modèle	B2DCG6AN0
Nombre de foyers	4
Type de foyers	Induction
Dimensions (L x P x H)	592 x 522 x 51 mm
Poids net	10 kg
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance totale	7 200 W
Classe de protection	I
Type de commande	Tactile
Fonctions principales	Cuisson par induction, détection de casserole, arrêt automatique, verrouillage enfants, indicateur de chaleur résiduelle, minuteur, boost
Entretien et nettoyage	Nettoyer avec un chiffon doux et un nettoyant pour vitrocéramique. Éviter les éponges abrasives.
Sécurité	Verrouillage enfants, arrêt automatique de sécurité, détection de casserole, coupe-circuit thermique
Pièces détachées et réparabilité	Indice de réparabilité : 8,4/10. Pièces disponibles : module de commande, module de puissance, câble d'alimentation, bobines d'induction
Informations générales	Notice d'utilisation disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - B2DCG6AN0 NEFF

Comment installer la plaque de cuisson Neff B2DCG6AN0 ?

L'installation doit être réalisée par un professionnel qualifié. Respectez les dimensions de découpe (560 x 490 mm). Assurez-vous que la ventilation est adéquate. Raccordez au réseau électrique selon le schéma de raccordement fourni. Vérifiez la présence d'une liaison de terre.

Quel type de câble d'alimentation utiliser ?

Utilisez le câble fourni ou un câble de remplacement Neff d'origine (réf. 3m). Le câble doit être adapté à la puissance de la plaque (7,2 kW). Raccordez selon le code couleur : vert/jaune (terre), bleu (neutre), marron (phase).

Comment nettoyer la plaque vitrocéramique ?

Nettoyez après refroidissement avec un nettoyant spécifique pour vitrocéramique et un chiffon doux. N'utilisez pas d'éponges abrasives ni de produits chimiques agressifs. Retirez les résidus alimentaires immédiatement.

Que faire si un voyant d'erreur s'affiche ?

Consultez la notice pour identifier le code d'erreur. Les codes courants : E (défaut électronique), U (alimentation). Coupez l'alimentation 30 secondes puis rallumez. Si l'erreur persiste, contactez le service après-vente.

Comment activer le verrouillage enfants ?

Appuyez simultanément sur les touches de verrouillage (généralement symbolisées par un cadenas) pendant 3 secondes. Un signal sonore confirme l'activation. Désactivez de la même manière.

La plaque ne chauffe pas, que vérifier ?

Vérifiez l'alimentation électrique (disjoncteur), la présence d'une casserole compatible induction (fond ferromagnétique). Assurez-vous que la plaque n'est pas en mode démo ou verrouillée. Testez un autre foyer.

Quels types de casseroles sont compatibles ?

Utilisez des casseroles à fond magnétique (acier, fonte, émaillé). Vérifiez avec un aimant. Les casseroles en cuivre, verre ou aluminium ne fonctionnent pas sur l'induction.

Comment utiliser la fonction Boost ?

Sélectionnez un foyer puis appuyez sur la touche 'Boost' (symbole 'P'). La puissance maximale est activée pour une durée limitée (ex: 10 minutes). Ne laissez pas sans surveillance.

La plaque fait du bruit (bourdonnement), est-ce normal ?

Oui, un léger bourdonnement est normal lors du fonctionnement des bobines d'induction. Le bruit peut varier selon la puissance et la casserole. Si le bruit est anormal (grincement), vérifiez la casserole.

Où télécharger la notice complète ?

La notice au format PDF est disponible gratuitement sur notice-facile.com en recherchant le modèle B2DCG6AN0. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI B2DCG6AN0 NEFF

3

fa

1 2

gla 15d

j 1

olol

1

3j j Jlail j 00000000000000000000000000000000000000

15

1

a b c d e f g h i j k l m n o p q r s t

1

15 15

70

i j 1j j j j j j j j j j j j j j

15 15

1

.

1. 2/3

3 S - oiiui

1

a a 1

.

4 4

C Aalal 1

J 1

40 10

j 1 1

Juaia

i 1

y 1

4 1

（）

aaiia aaii j i ciia 1j j j j 3

100

0

1 1

.

y 1

a

i 1

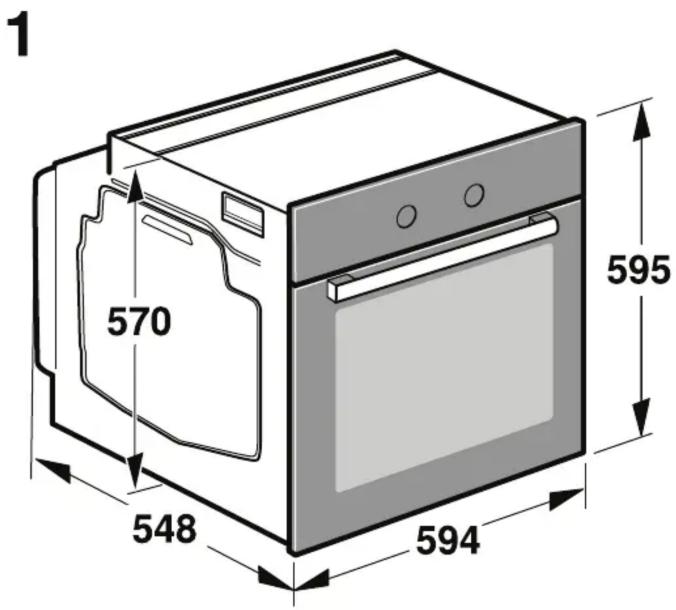

Informations importantes - Fig. 1

La sécurité de fonctionnement de cet appareil ne peut être garantie que s'il a été installé par un professionnel conformément à ces instructions d'installation. L'installateur est responsable de tout dommage résultant d'une installation incorrecte. Veuillez vérifier l'appareil pour détecter tout dommage après le déballage. Ne branchez pas l'appareil s'il a été endommagé pendant le transport. ■ Procédez conformément aux fiches d'installation pour installer les accessoires. Avant de mettre l'appareil en service, retirez tout matériau d'emballage et film adhésif de la cavité de cuisson et de la porte. Les meubles encastrés doivent être résistants à la chaleur jusqu'à 90 °C et les façades adjacentes jusqu'à 70 °C. N'installez pas l'appareil derrière une porte décorative ou la porte d'un meuble de cuisine, car cela pourrait provoquer une surchauffe de l'appareil. ■ Les découpes nécessaires dans les meubles doivent être effectuées avant l'installation de l'appareil. Retirez les copeaux, car ils peuvent empêcher le bon fonctionnement des composants électriques. Portez des gants de protection pour ne pas vous couper. Les pièces accessibles pendant l'installation peuvent avoir des bords tranchants. Débranchez l'appareil de l'alimentation électrique. 2. Desserrez les vis de fixation. La prise de courant pour l'appareil doit être située soit dans la zone hachurée A, soit à l'extérieur de la zone où l'appareil est installé. Fixez les meubles non fixés au mur à l'aide d'un support standard. (Conducteur de protection). Inde uniquement : veuillez noter le code de couleurs différent pour le câblage : vert/jaune -- conducteur de protection, noir -- conducteur neutre, rouge -- conducteur de phase. Si votre appareil est équipé d'une porte à tiroir coulissant, celle-ci doit être retirée au préalable. 1. Faites glisser l'appareil complètement et centrez-le. 2. Vissez l'appareil en place. L'espace entre le plan de travail et l'appareil ne doit pas être obturé par des bandes supplémentaires. Des bandes d'isolation thermique ne doivent pas être fixées sur les panneaux latéraux du meuble environnant. Débranchez l'appareil de l'alimentation électrique. 2. Desserrez les vis de fixation. 3. Soulevez légèrement l'appareil puis retirez-le complètement.

B

Les dimensions sur les figures sont en mm.

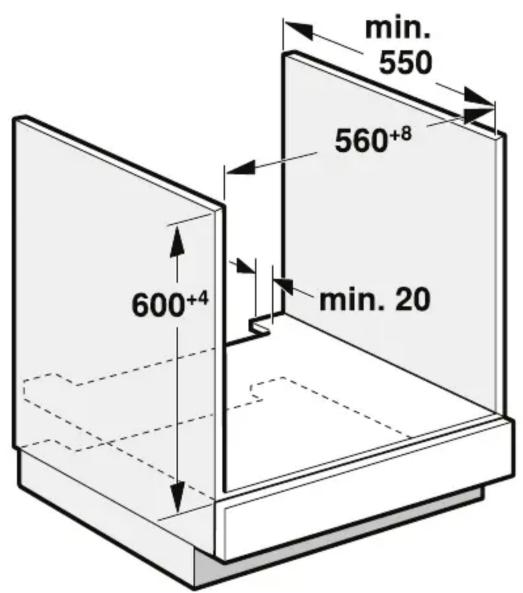

Appareil sous le plan de travail - Fig. 2

Pour ventiler l'appareil, le plancher intermédiaire doit comporter une découpe de ventilation.

Fixez le plan de travail aux meubles encastrés.

Procéder conformément aux instructions d'installation de la table de cuisson.

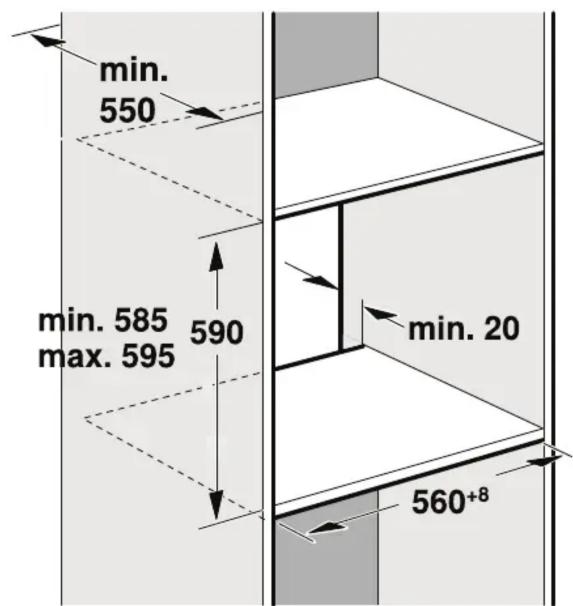

Appareil dans un meuble haut - Fig. 3

Pour ventiler l'appareil, les étagères intermédiaires doivent comporter une découpe de ventilation.

Si le meuble haut possède un panneau arrière supplémentaire en plus des panneaux arrière des éléments, celui-ci doit être retiré.

Installer l'appareil uniquement à une hauteur permettant de retirer facilement les accessoires.

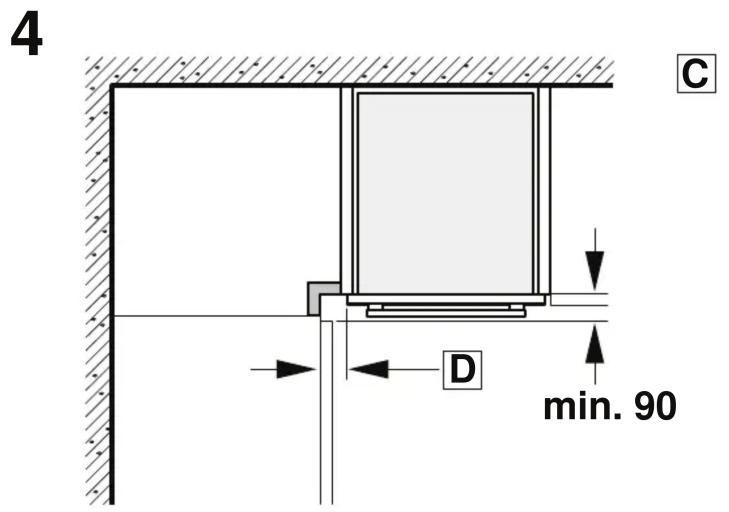

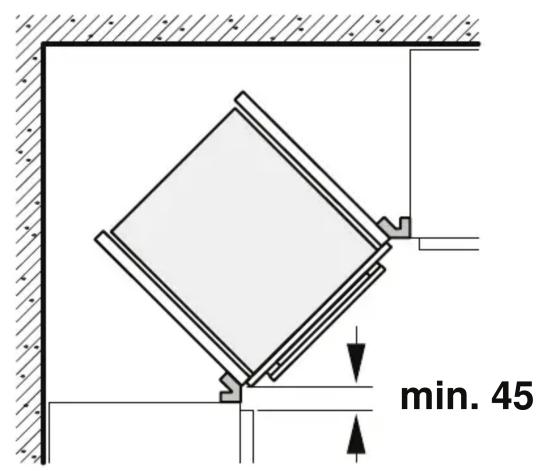

Installation dans un coin - Fig. 4

Pour garantir l'ouverture de la porte de l'appareil dans une installation d'angle, tenir compte de la dimension C. La dimension D dépend de l'épaisseur de la façade du meuble sous la poignée.

Raccordement de l'appareil à l'alimentation électrique

L'appareil correspond à la classe de protection 1 et doit être raccordé à une prise de terre de protection.

La protection par fusible doit correspondre à la puissance indiquée sur la plaque signalétique de l'appareil et aux réglementations locales.

L'appareil doit être débranché de l'alimentation électrique lors de toute intervention d'installation.

L'appareil doit être raccordé uniquement avec le câble d'alimentation fourni. Connectez le câble d'alimentation à l'arrière de l'appareil (un clic doit se faire entendre).

Un câble d'alimentation de 3 m peut être obtenu auprès du service après-vente.

Le câble d'alimentation ne doit être remplacé que par un câble du fabricant d'origine, disponible auprès du service après-vente.

Une fois l'appareil installé, une protection contre tout contact accidentel doit être prévue.

Câble d'alimentation avec fiche à contact de terre

L'appareil doit être uniquement raccordé à une prise avec contact de terre correctement installée.

Si la fiche n'est plus accessible après l'installation, une séparation des phases doit être prévue dans l'installation électrique permanente conformément aux réglementations d'installation.

Câble d'alimentation sans fiche à contact de terre

Confiez le raccordement de l'appareil uniquement à un professionnel agréé. Dans l'installation électrique permanente, une séparation des phases doit être prévue conformément aux réglementations d'installation. Identifiez les conducteurs de phase et de neutre dans la prise. L'appareil peut être endommagé s'il n'est pas raccordé correctement.

Raccordez la table de cuisson uniquement selon le schéma de raccordement. Voir la plaque signalétique pour la tension. Connectez les fils du câble d'alimentation secteur selon le code de couleurs : vert/jaune = conducteur PE, bleu = conducteur neutre, marron = conducteur de phase (externe

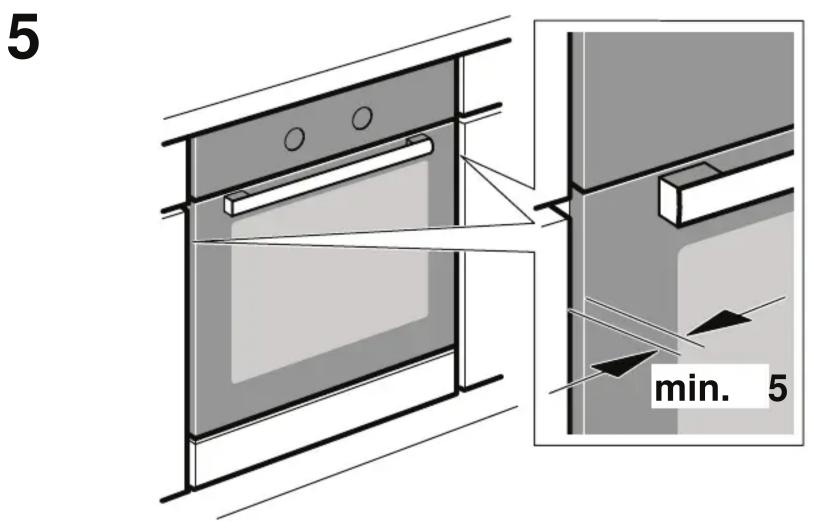

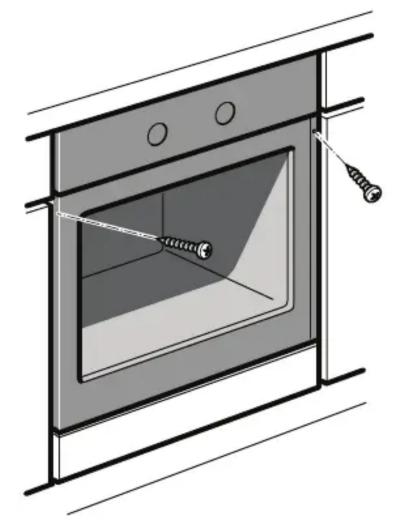

Fixation de l'appareil - Fig. 5

Démontage

2 3
