MODE D'EMPLOI IPPROCAMI002 MCL

CHAPITRE 1: Introduction au produit

CHAPITRE 2 : Vérication du contenu et connexion par câble

CHAPITRE 3 : Opération de base pour connexion IE

4.8.4 Réglages par défaut_________________________________________________________ 37

4.9.1 Information disque dur (Uniquement pour les modèles équipés de carte SD)______ 38

CHAPITRE 5 : FAQ et Maintenance

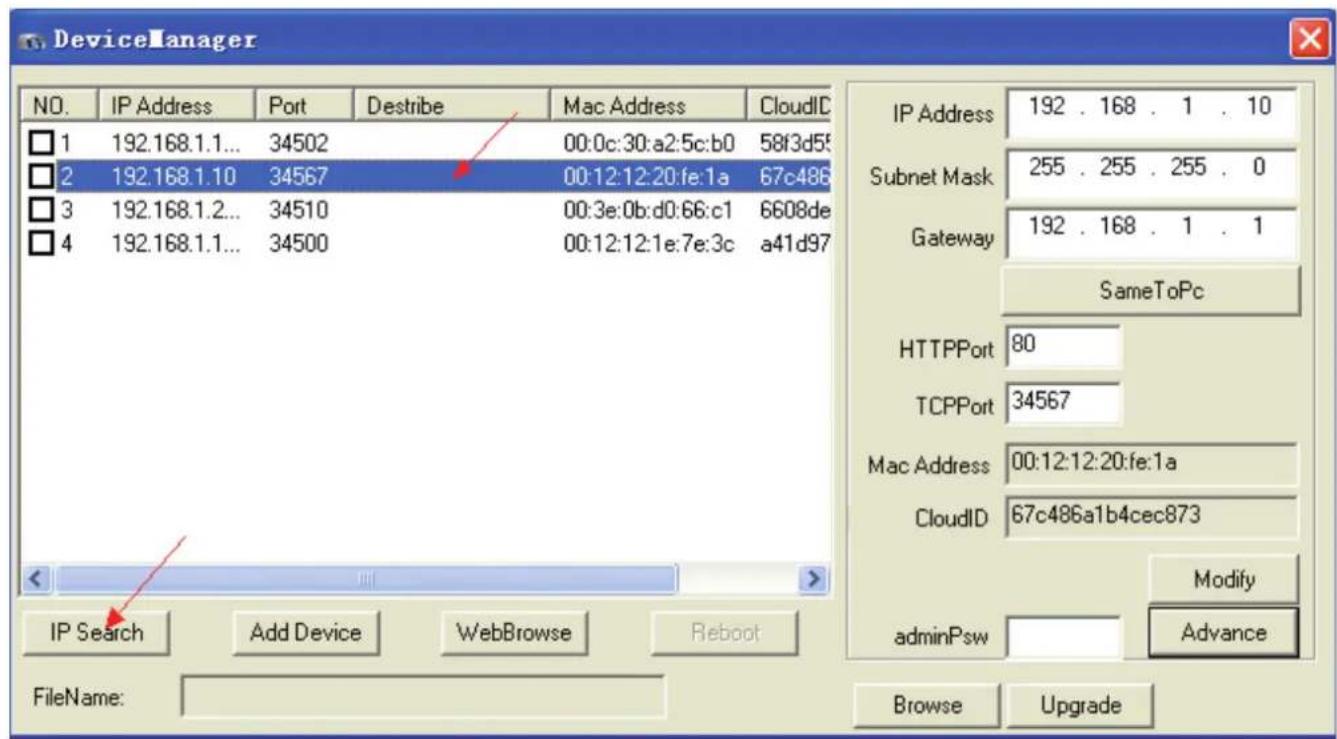

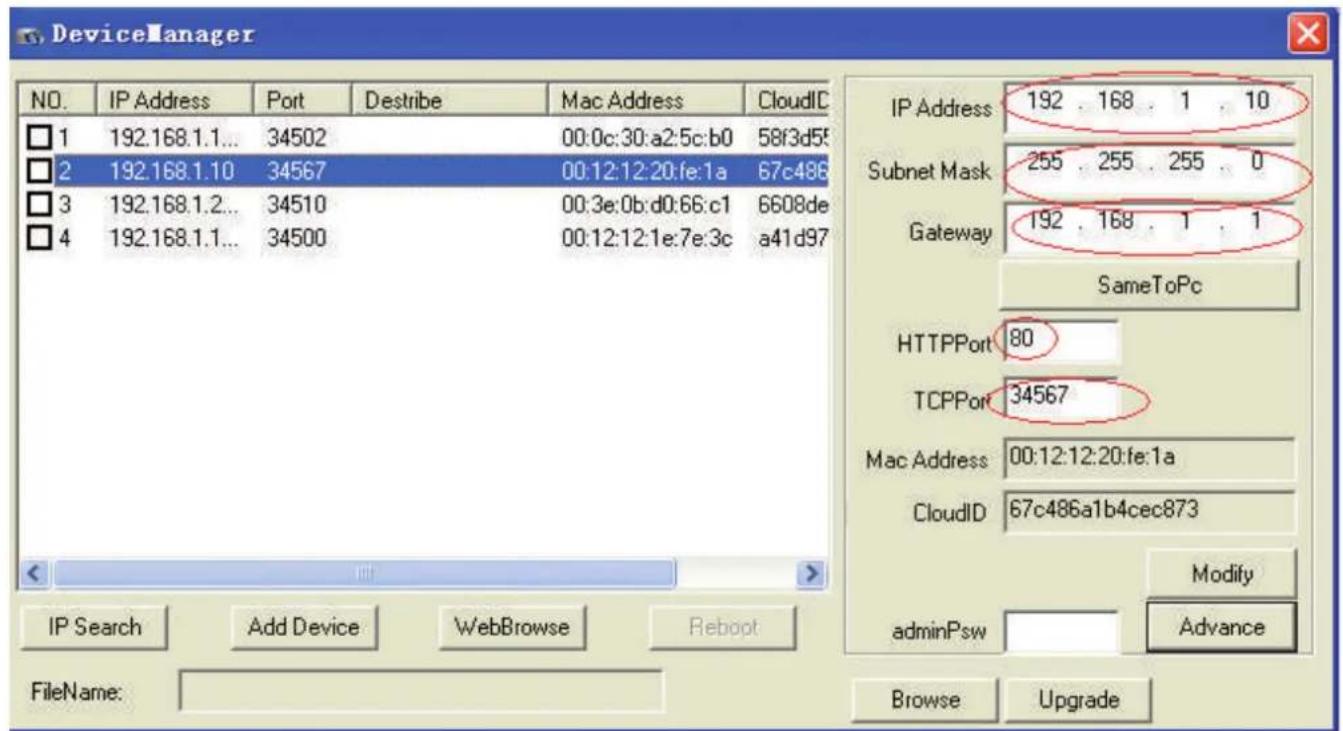

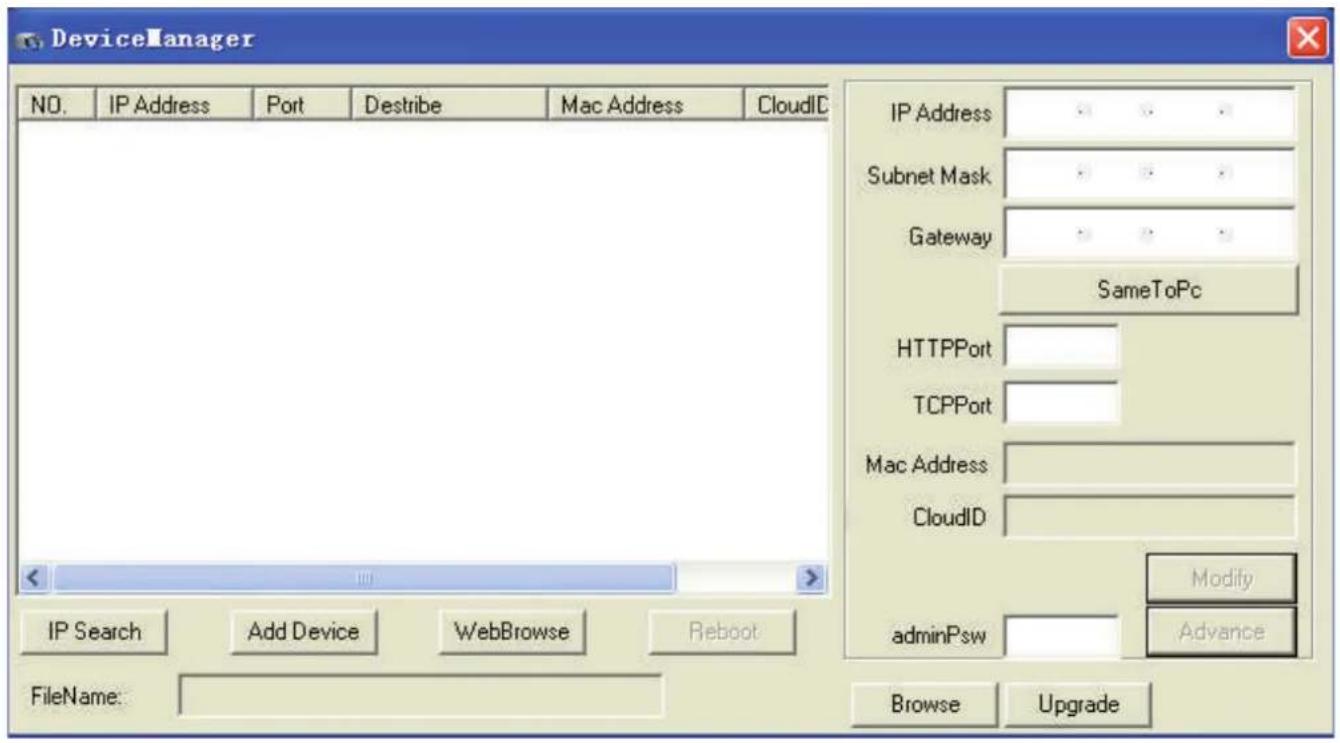

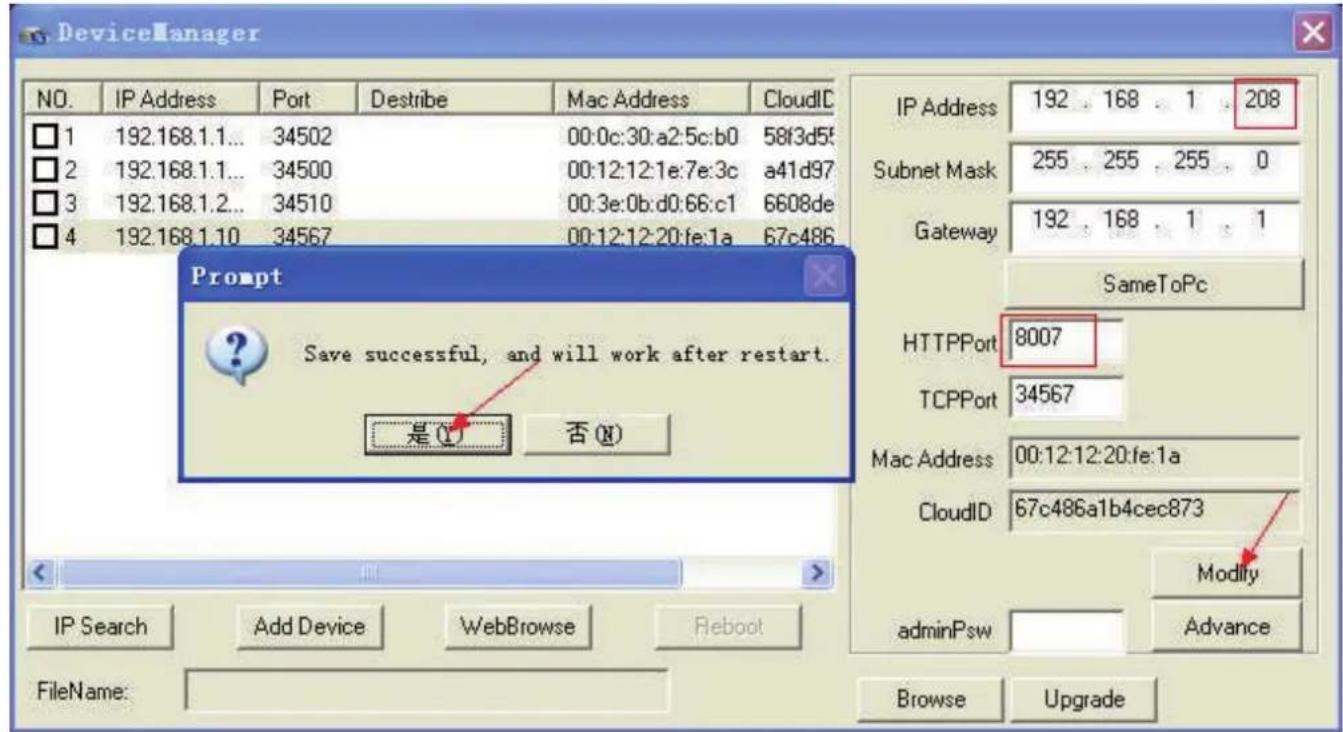

6.1 Gestion des périphériques avec Device Manager__________________________________ 49

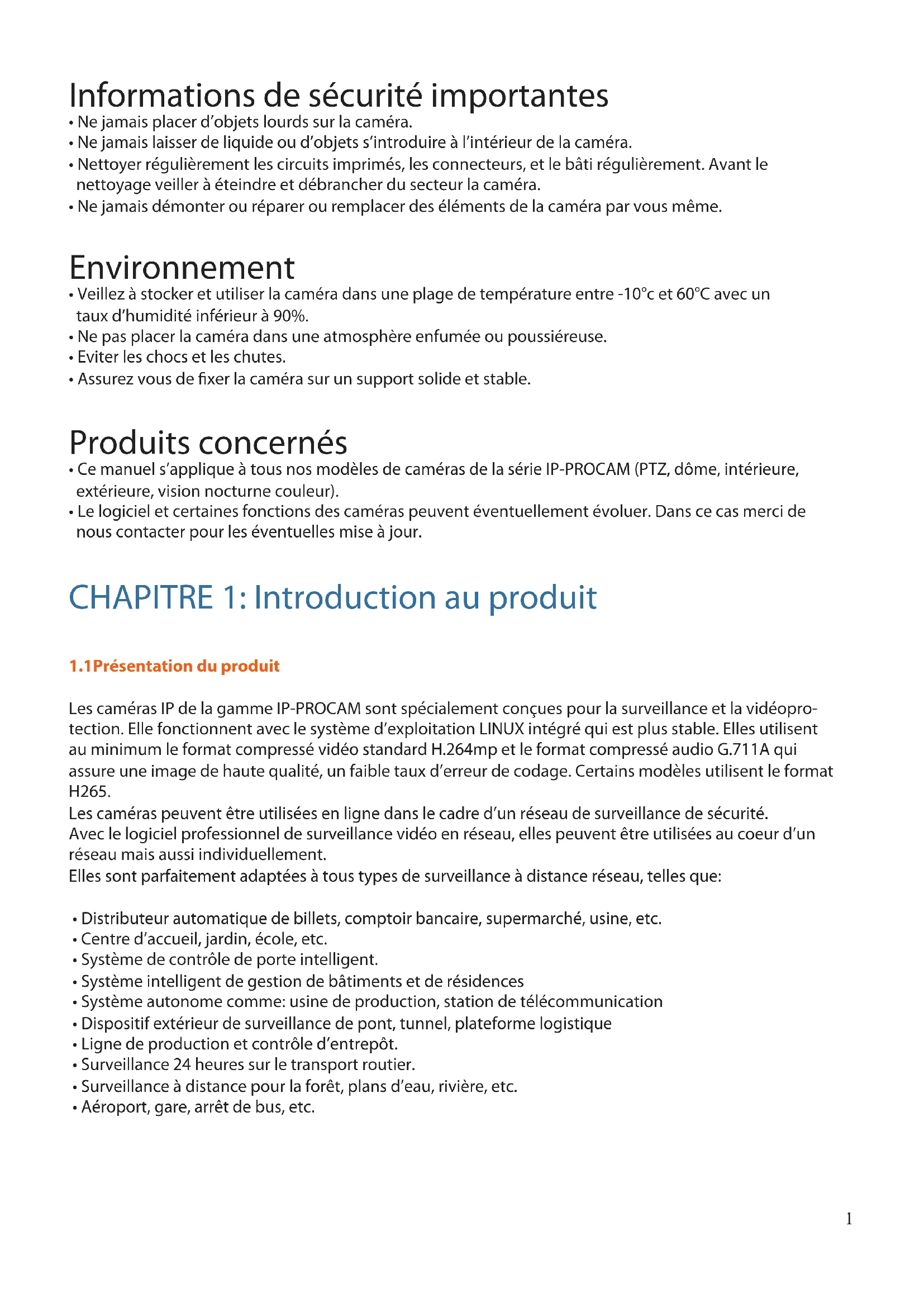

8Informations de sécurité importantes

• Ne jamais placer d’objets lourds sur la caméra.

• Ne jamais laisser de liquide ou d’objets s’introduire à l’intérieur de la caméra.

• Nettoyer régulièrement les circuits imprimés, les connecteurs, et le bâti régulièrement. Avant le nettoyage veiller à éteindre et débrancher du secteur la caméra.

• Ne jamais démonter ou réparer ou remplacer des éléments de la caméra par vous même. Environnement

• Veillez à stocker et utiliser la caméra dans une plage de température entre -10°c et 60°C avec un taux d’humidité inférieur à 90%.

• Ne pas placer la caméra dans une atmosphère enfumée ou poussiéreuse.

• Eviter les chocs et les chutes.

• Assurez vous de xer la caméra sur un support solide et stable. Produits concernés

• Ce manuel s’applique à tous nos modèles de caméras de la série IP-PROCAM (PTZ, dôme, intérieure, extérieure, vision nocturne couleur).

• Le logiciel et certaines fonctions des caméras peuvent éventuellement évoluer. Dans ce cas merci de nous contacter pour les éventuelles mise à jour.

CHAPITRE 1: Introduction au produit

1.1Présentation du produit Les caméras IP de la gamme IP-PROCAM sont spécialement conçues pour la surveillance et la vidéopro- tection. Elle fonctionnent avec le système d’exploitation LINUX intégré qui est plus stable. Elles utilisent au minimum le format compressé vidéo standard H.264mp et le format compressé audio G.711A qui assure une image de haute qualité, un faible taux d’erreur de codage. Certains modèles utilisent le format H265. Les caméras peuvent être utilisées en ligne dans le cadre d’un réseau de surveillance de sécurité. Avec le logiciel professionnel de surveillance vidéo en réseau, elles peuvent être utilisées au coeur d’un réseau mais aussi individuellement. Elles sont parfaitement adaptées à tous types de surveillance à distance réseau, telles que:

• Distributeur automatique de billets, comptoir bancaire, supermarché, usine, etc.

• Centre d’accueil, jardin, école, etc.

• Système de contrôle de porte intelligent.

• Système intelligent de gestion de bâtiments et de résidences

• Système autonome comme: usine de production, station de télécommunication

• Dispositif extérieur de surveillance de pont, tunnel, plateforme logistique

• Ligne de production et contrôle d’entrepôt.

• Surveillance 24 heures sur le transport routier.

• Surveillance à distance pour la forêt, plans d’eau, rivière, etc.

• Aéroport, gare, arrêt de bus, etc.

11.2 Fonctions principales

• Tous nos modèles de caméras sont PoE (hormis le modèle PTZ IP-PROCAM/E-003) et sont donc livrées sans alimentation. Cependant elles sont équipées d’une prise pouvant être utilisée pour une alimenta- tion optionnelle. Veillez dans ce cas à utiliser une alimentation correspondant aux informations fournies. Format de compression

• Le signal audio et vidéo est compressé par un matériel individuel, pour rendre l’image et la voix stable et synchrone

• L’utilisateur peut télécharger le chier de la carte TF pour sauvegarder via le réseau (pour les modèles équipés de slot SD) Fonction de lecture vidéo (pour les modèles équipés de slot SD)

• Lecture d’un enregistrement complet en temps réel, recherche, la surveillance réseau, la recherche et le téléchargement de vidéos, etc.

• Permet un mode de lecture rapide, lecture lente, etc.

• Possibilité de faire un agrandissement partiel de l’une des zones Fonctionnement en réseau

• La surveillance à distance via le réseau (y compris le mobile)

• Contrôle PTZ distant (pour les modèles concernés)

• Recherche vidéo à distance et lecture en temps réel (pour les modèles équipés de slot SD) Fonction de liaison d’alarme

• Lien d’alarme pour enregistrer, instantané, envoi de courrier électronique, etc. Interface télécom

• Avec interface RS485 pour contrôle du PTZ (pour les modèles concernés)

• Avec le port Ethernet pour la fonction d’accès à distance, la mise à niveau à distance et la fonction de maintenance. Fonctionnement intelligent

• Pour une même opération de réglage sur le menu il est possible de passer par un copier/coller.

CHAPITRE 2 : Vérication du contenu

et connexion par câble

2.1 Vérication du contenu

Lorsque vous recevez ce produit, Tout d’abord, vérier que la référence de modèle sur le produit est le même que celui que vous avez commandé. Ensuite, vériez le bon état du matériel. Le matériau de protection utilisé pour l’emballage assure une protection optimale pour le transport, nous vous recommandons de le conserver.

• 1 CD contenant la notice en français, en anglais, le logiciel

• 1 Guide d’utilisation rapide

• Une clé 6 pans pour les réglages du support

22.3 Fixation de la caméra

• Assurez vous de la xer dans un endroit ou la température est comprise entre -10°C et 60°C avec un taux d’humidité inférieur à 90%

• La xer sur un endroit solide et stable

• Pour une installation en extérieur (pour les modèles prévus à cet eet), veillez à la placer le plus possible à l’abri des intempéries.

• Lors de l’installation de plusieurs caméras sur une même ligne électrique, veillez que celle-ci ne soit pas en surcharge.

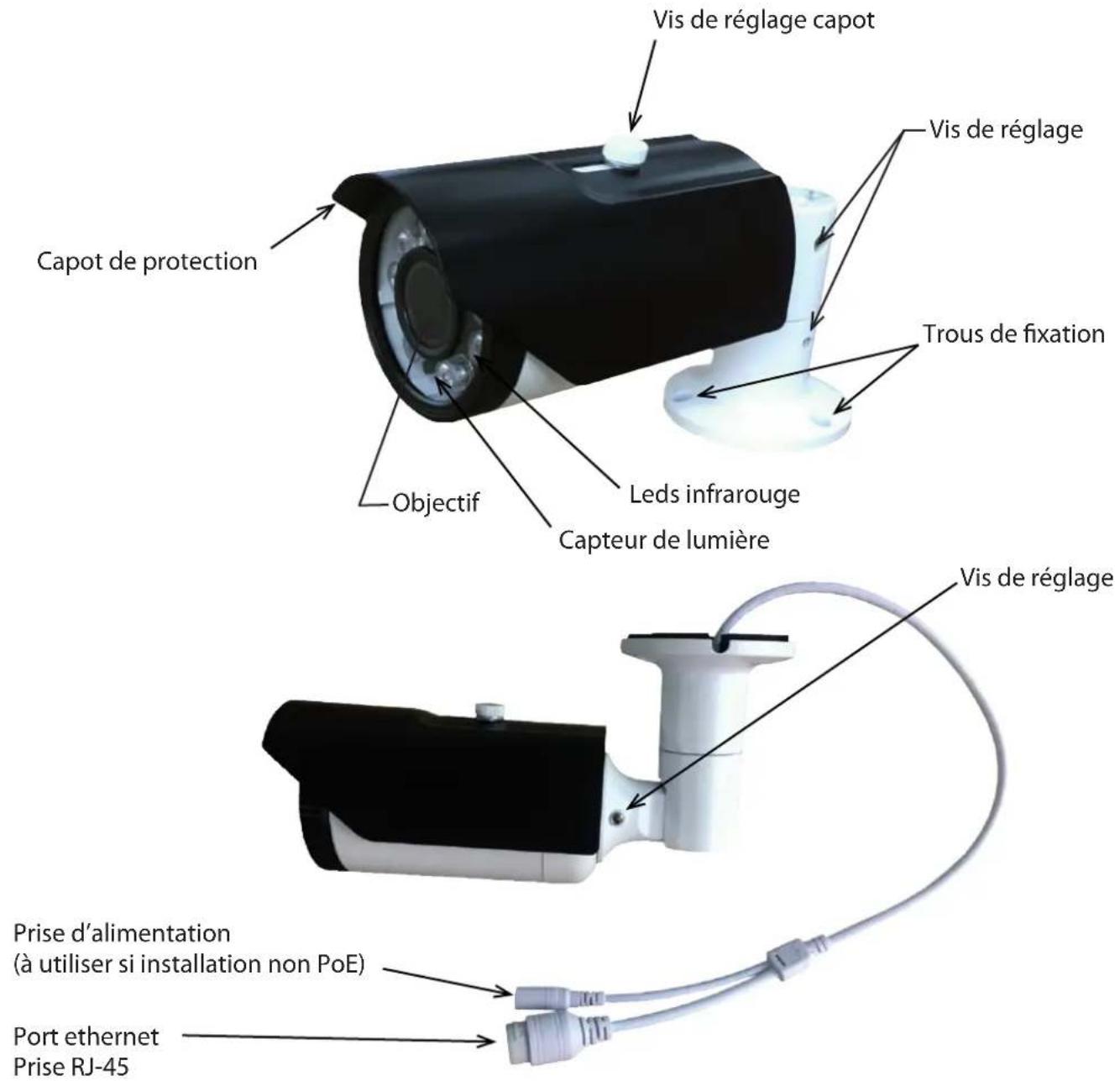

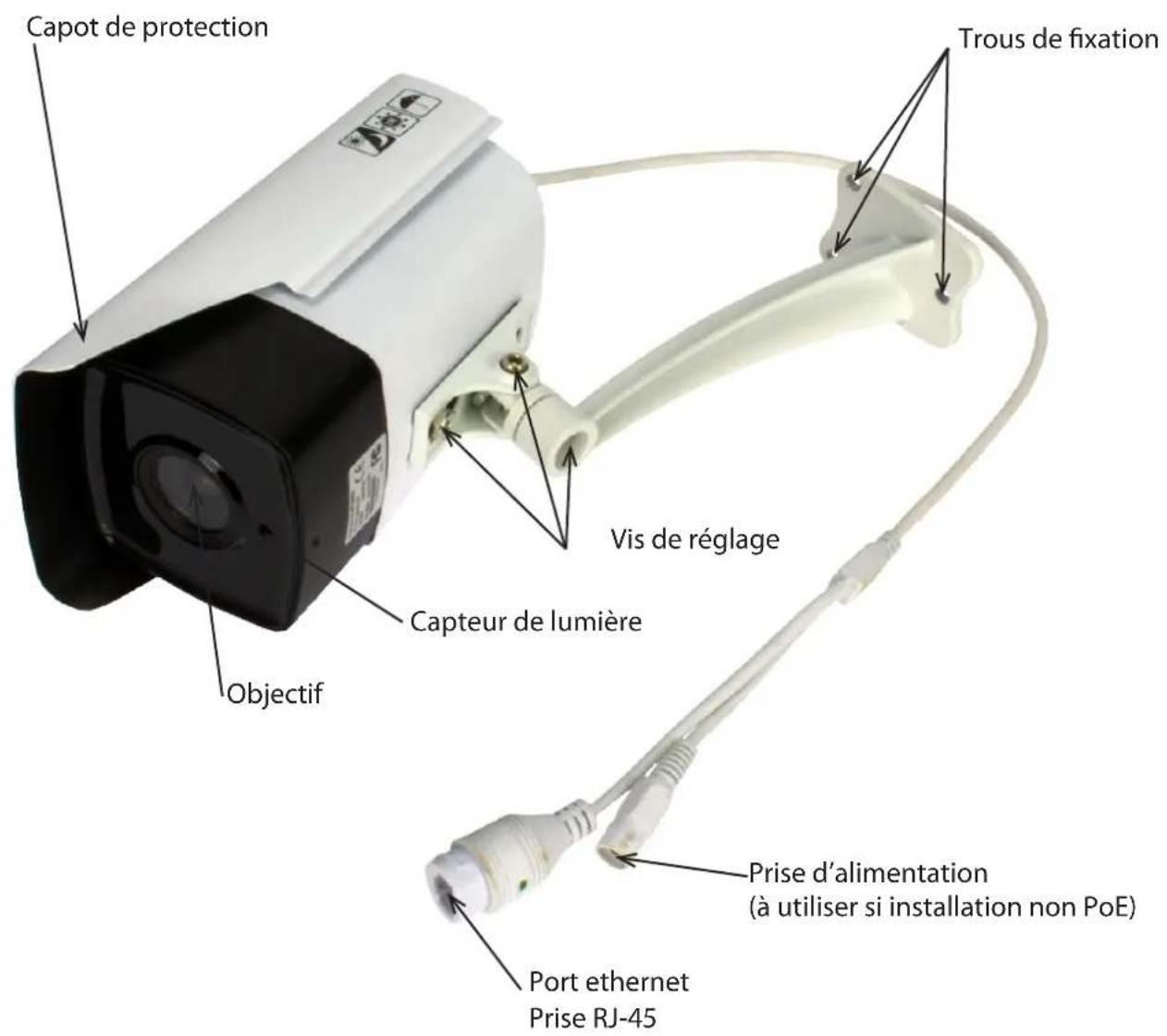

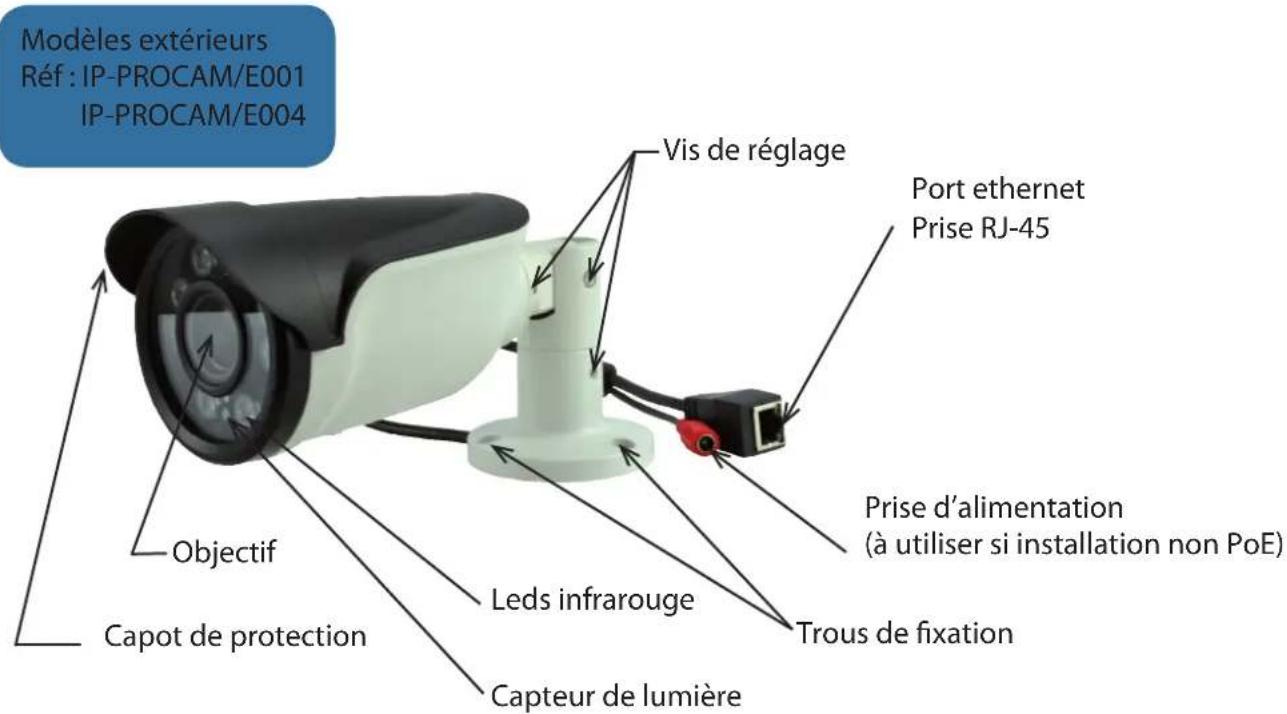

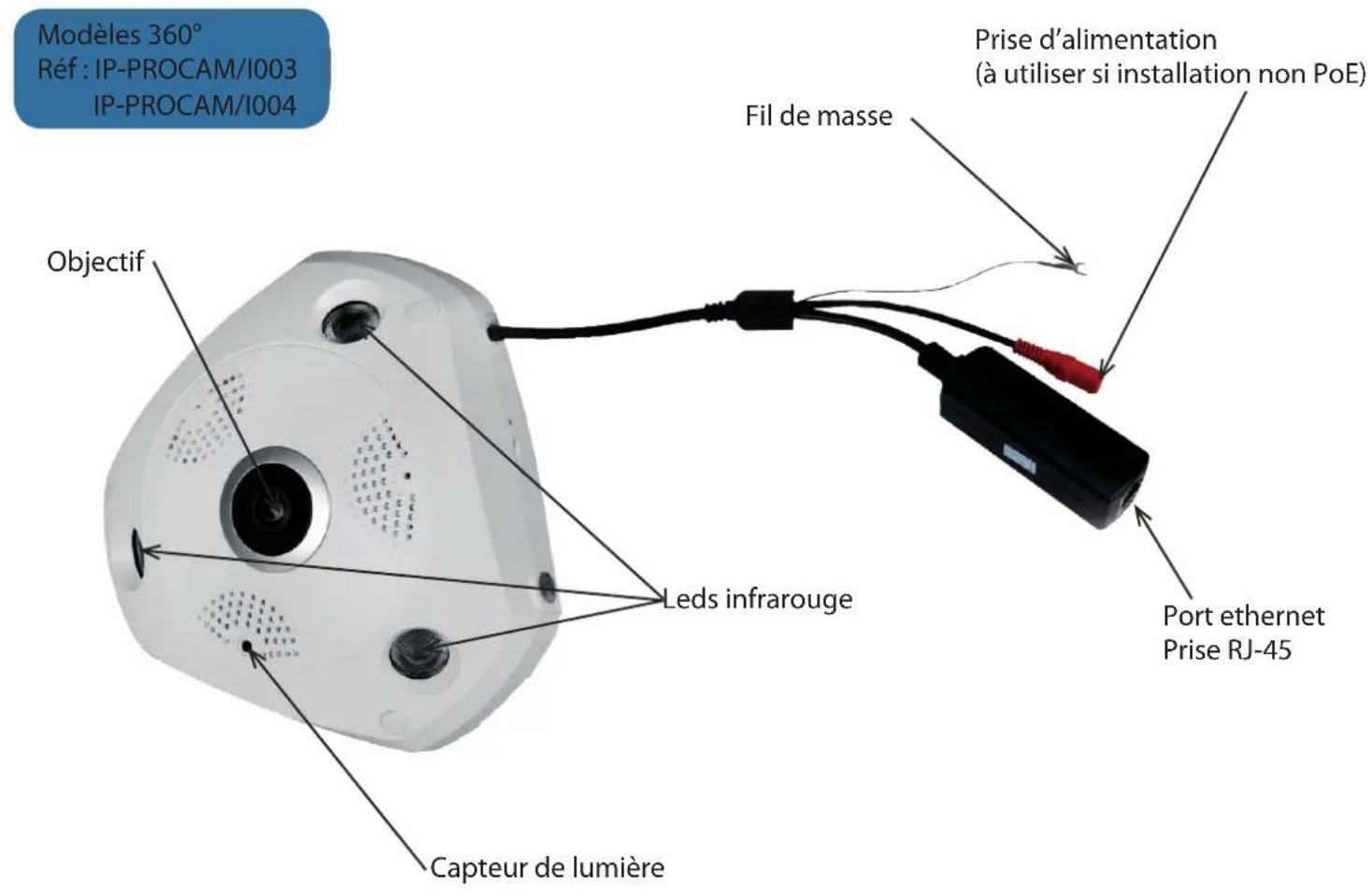

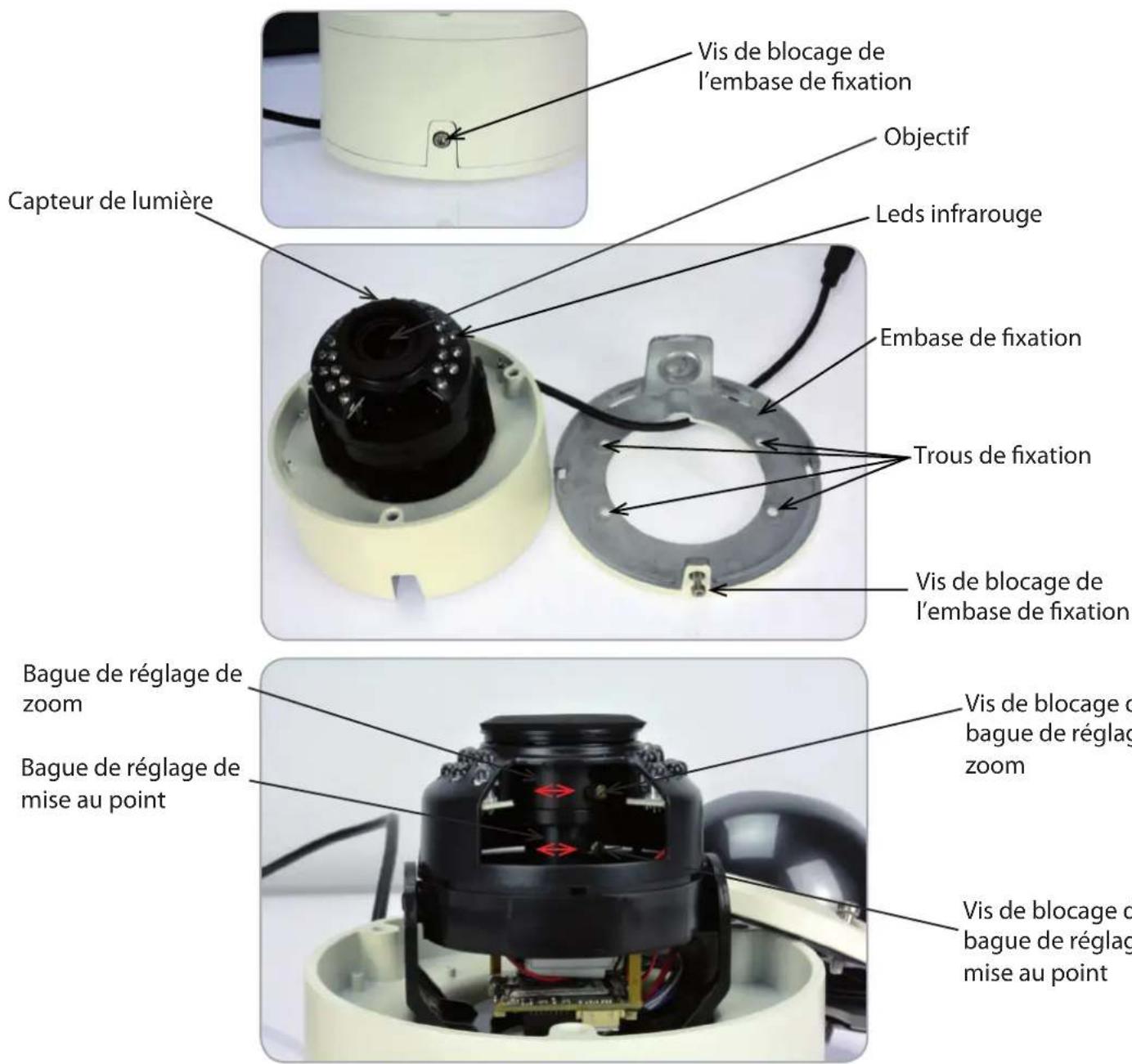

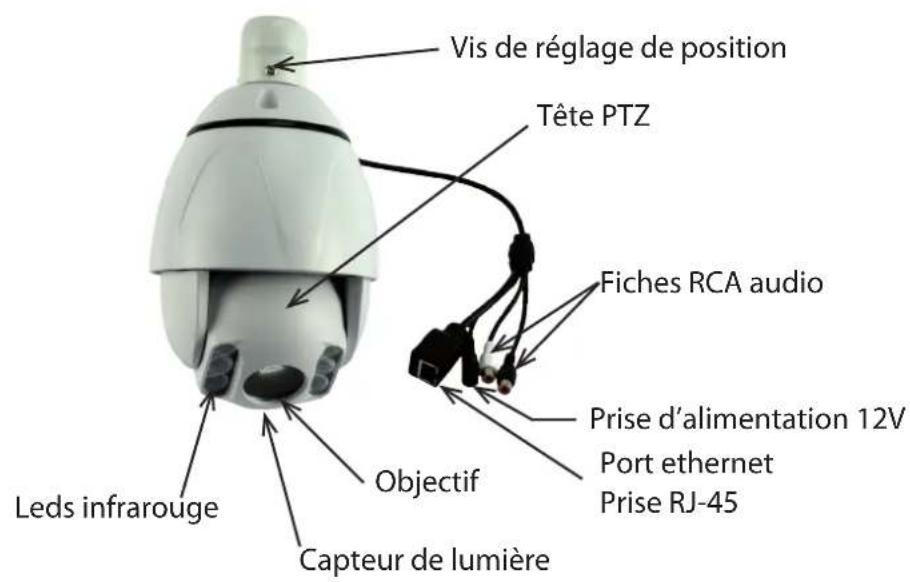

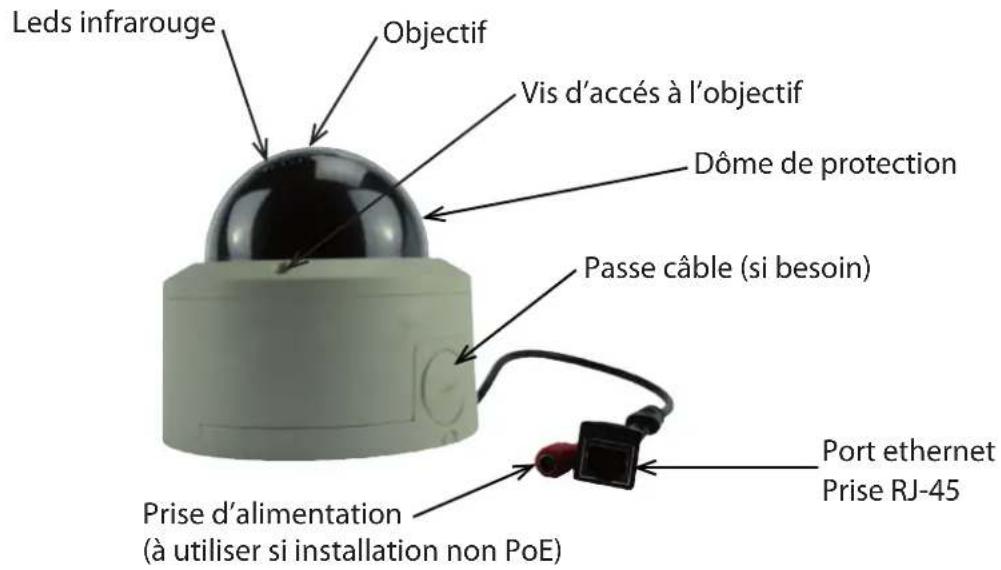

2.4 Présentation de la caméra

Port ethernet Prise RJ-45 Prise d’alimentation (à utiliser si installation non PoE) Leds infrarouge Capot de protection Objectif Vis de réglage Trous de xation Vis de réglage de mise au point Vis de réglage de zoom Modèles extérieurs Réf : IP-PROCAM/E001 IP-PROCAM/E004 Capteur de lumière 3Modèles extérieurs Réf : IP-PROCAM/E002 Vis de réglage Objectif Capot de protection Vis de réglage capot Leds infrarouge Trous de xation Capteur de lumière Vis de réglage Prise d’alimentation (à utiliser si installation non PoE) Port ethernet Prise RJ-45 Vis de réglage de zoom Vis de réglage de mise au point 4Objectif Leds infrarouge Vis d’accés à l’objectif Dôme de protection Passe câble (si besoin) Prise d’alimentation (à utiliser si installation non PoE) Port ethernet Prise RJ-45 Vis de blocage de l’embase de xation Embase de xation Trous de xation Vis de blocage de l’embase de xation Vis de blocage de la bague de réglage de zoom Vis de blocage de la bague de réglage de mise au point Bague de réglage de zoom Bague de réglage de mise au point Leds infrarouge Objectif Modèles Dômes Réf : IP-PROCAM/I001 IP-PROCAM/I002 IP-PROCAM/I Capteur de lumière 5Modèle Vision nocturne couleur Réf : IP-PROCAM/E-006 Capot de protection Objectif Port ethernet Prise RJ-45 Prise d’alimentation (à utiliser si installation non PoE) Vis de réglage Trous de xation Capteur de lumière 6Vis de réglage de position Objectif Leds infrarouge Tête PTZ Port ethernet Prise RJ-45 Prise d’alimentation 12V Fiches RCA audio Modèle PTZ Réf : IP-PROCAM/E003 Modèle PTZ Réf : IP-PROCAM/E003 Modèles 360° Réf : IP-PROCAM/I003 IP-PROCAM/I004 Capteur de lumière Capteur de lumière Leds infrarouge Objectif Port ethernet Prise RJ-45 Fil de masse

Prise d’alimentation (à utiliser si installation non PoE)3.3 Connexion

Sortie réseau Connectez-vous au LAN et au WAN, en utilisant un PC qui se trouve dans la même ligne LAN que la caméra avec un logiciel ou navigateur IE pour dénir les paramètres, l’aperçu en temps réel, la lecture à distance et le téléchargement, etc.

CHAPITRE 3 : Opération de base pour connexion IE

Dès la mise sous tension, la caméra démarre automatiquement. Assurez vous que la tension corresponde à celle du switch ou du NVR L’alimentation demande une tension de 220V ± 10% / 50Hz. Pensez éventuellement à l’utilisation d’un onduleur pour une continuité de la surveillance en cas de coupure de courant.

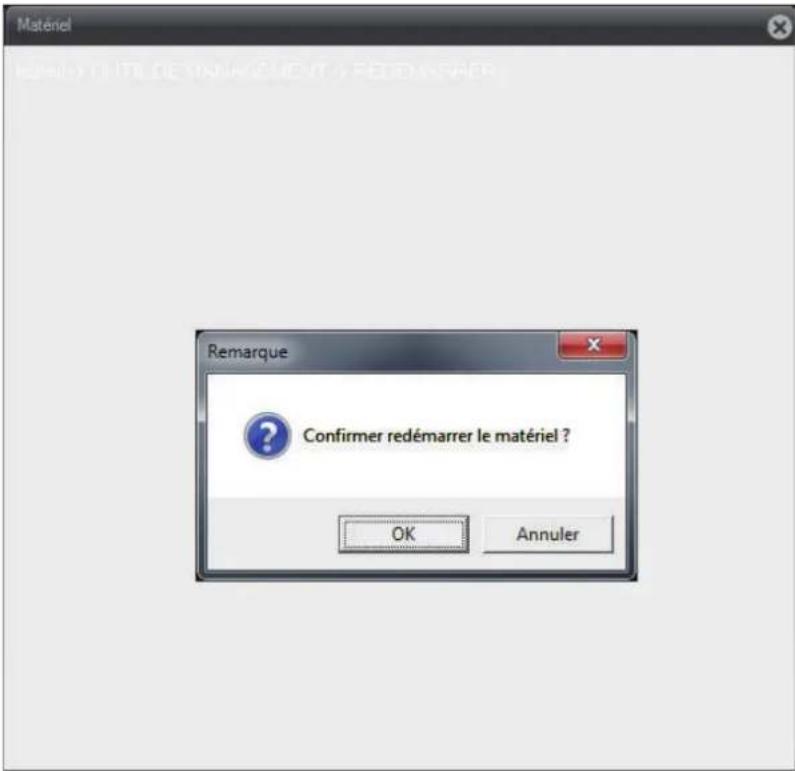

Le redémarrage peut être en fait en mode «hard» ou «soft» Pour un redémarrage «soft» entrez dans Matériel/Avancé/Redémarrage. Pour un redémarrage «hard» Coupez l’alimentation puis rebranchez là pour redémarrer le périphérique.

• Extinction et fonction de récupération Si la caméra subit une coupure anormale pendant un enregistrement, après le redémarrage, celle-ci sauvegardera automatiquement les données d’enregistrement et récupérera les statuts appliqués avant l’arrêt. ADSL Box - Routeur ADSL Mon ordinateur Internet

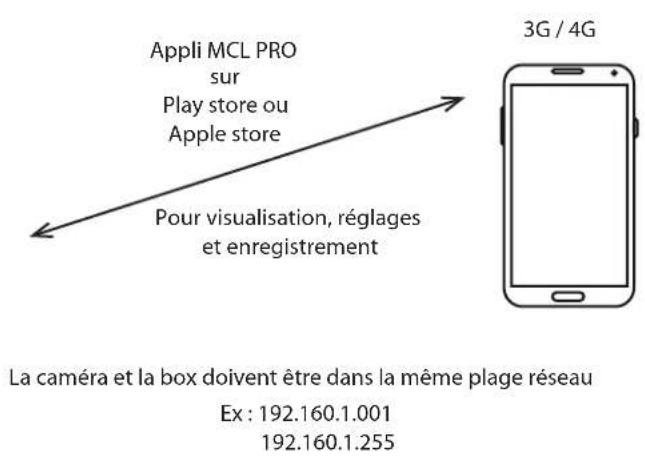

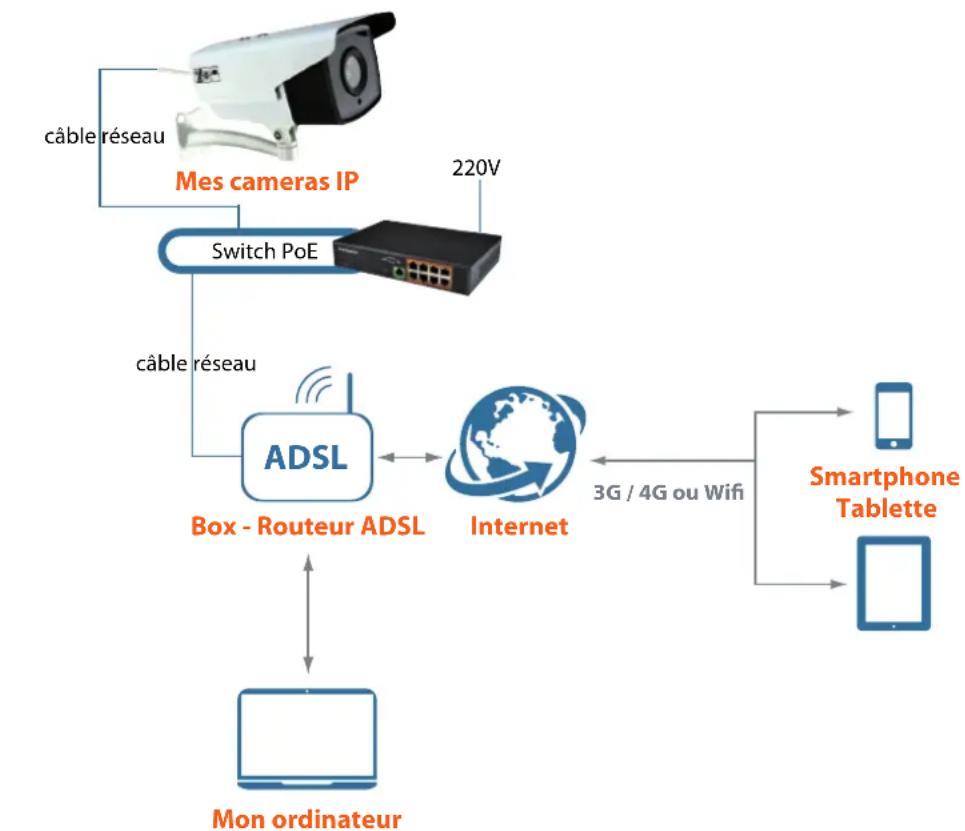

Mes cameras IP Switch PoE 220V câble réseau câble réseau 3G / 4G ou Wi Smartphone Tablette 8Dans le cas d’une utilisation en PoE vous devez obligatoirement utiliser un switch PoE an de permettre à vos caméras d’être alimentées via le câble réseau. (la box n’étant pas PoE) Faites vos branchements entre la ou les caméras, votre switch et votre box pour une connexion en réseau local. Votre ordinateur peut être connecté via un câble réseau ou en Wi sur le même réseau. Mettez la ou les caméras sous tension. Si la connexion est correcte le voyant jaune sur la prise de la caméra doit s’allumer et le voyant vert doit clignoter rapidement. Tapez l’adresse IP de la caméra dans votre navigateur sur l’ordinateur. (192.168.1.10) Veillez à ce que l’adresse IP de votre ordinateur soit dans la même plage d’adresse IP (par exemple

Si vous n’êtes pas à l’aise avec les congurations réseau, nous vous conseillons de vous faire aider par votre administrateur ou par un installateur réseau. L’interface de la caméra apparaît à l’écran en mode administrateur Voici un rappel des paramètres réseau par défaut: Adresse IP par défaut: 192.168.1.10 Masque de sous-réseau: 255.255.255.0 Passerelle: 192.168.1.1 Références Adresses IP par défaut Utilisateur par défaut Mot de passe par défaut IP-PROCAM/I-003 IP-PROCAM/I-004

Une fois la connexion établie, la fenêtre ci-dessous apparaît. Choisissez la langue de votre choix Entrez le nom d’utilisateur et le mot de passe indiqués dans le tableau «Réglage IP». Vous pouvez modier le mot de passe après la première connexion.

Tableau «Réglage IP»Pour les modèles IP-PROCAM/I001, IP-PROCAM/I002, IP-PROCAM/I, il faut déposer le globe de protection, orienter l’objectif en direction de votre point de surveillance puis régler la focale et la mise au point de l’objectif en fonction de vos besoins. Pour cela il faut desserrer les vis de blocage au niveau de l’objectif et tourner les bagues jusqu’à obtenir les réglages correspondant à vos besoins. Une fois ces réglages obte- nus, serrer les vis de blocage et remonter le globe en prenant soin de bien placer le joint d’étanchéité.

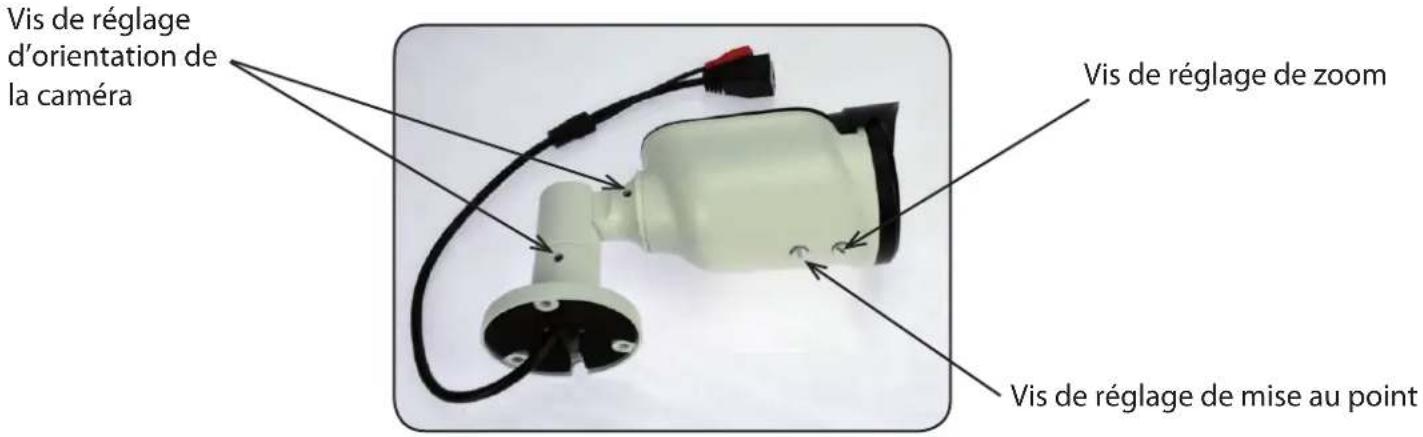

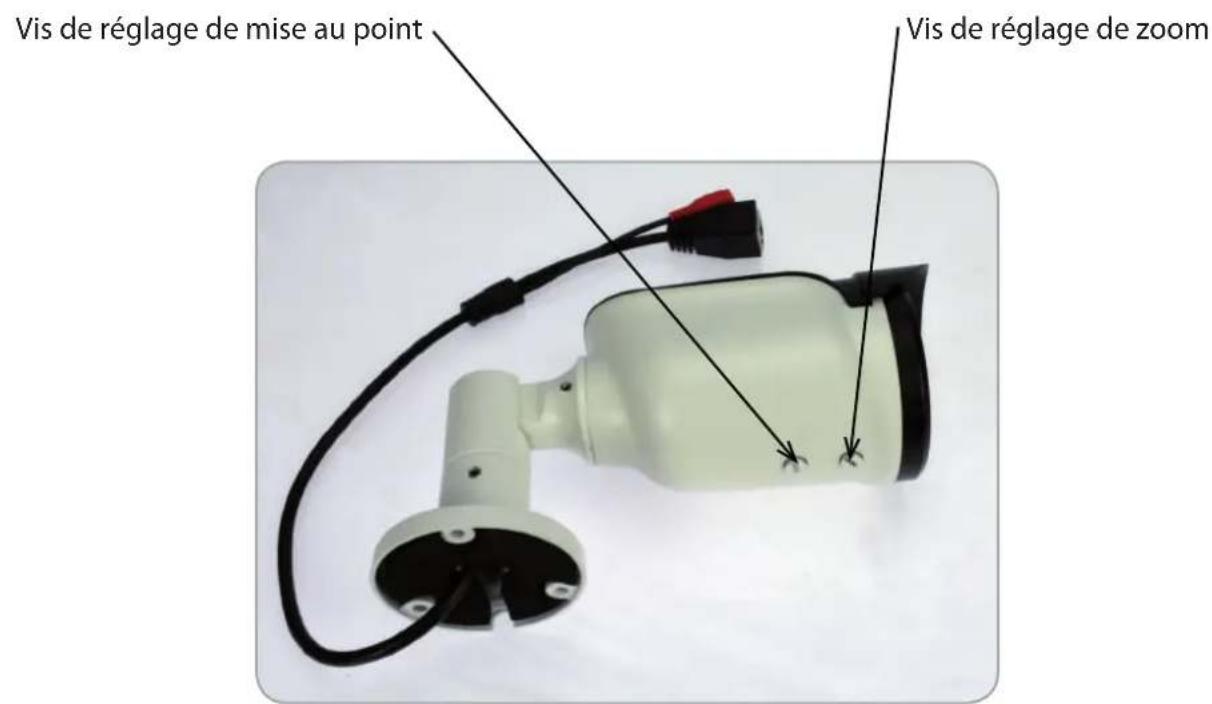

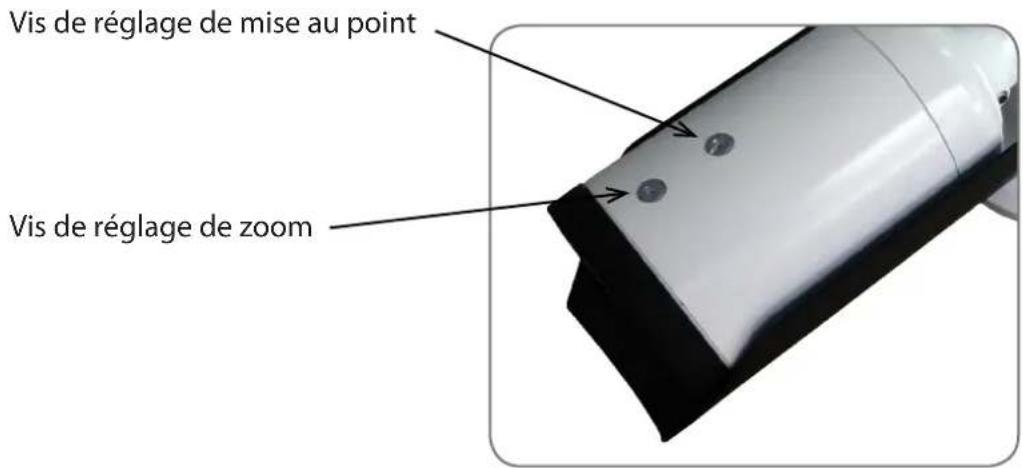

• La focale modie l’angle de vue de la caméra (plus ou moins grand angle)

• La mise au point permet une bonne netteté à la distance principale de votre surveillance. Déposez les 3 vis du dôme à l’aide de la clé Torx fournie Certains modèles de caméra ( varifocal) nécessitent un réglage de l’objectif de la caméra. Pour les modèles IP-PROCAM/E001, IP-PROCAM/E002, IP-PROCAM/E004 il faut régler la focale et la mise au point de l’objectif en fonction de vos besoins à l’aide des deux vis placées sous la caméra.

• La focale modie l’angle de vue de la caméra (plus ou moins grand angle)

• La mise au point permet une bonne netteté à la distance principale de votre surveillance. Note: le réglage du zoom inue sur la mise au point et vice versa. Vis de réglage de mise au point Vis de réglage de zoom Vis de réglage d’orientation de la caméra 10Vis de blocage de la bague de réglage de zoom Vis de blocage de la bague de réglage de mise au point Bague de réglage de zoom Bague de réglage de mise au point Pour assurer une parfaite étancheité le joint doit propre et exempt de poussière avant de remonter le dôme de protection Orientez l’objectif suivant vos besoins Réglez la mise au point et le zoom

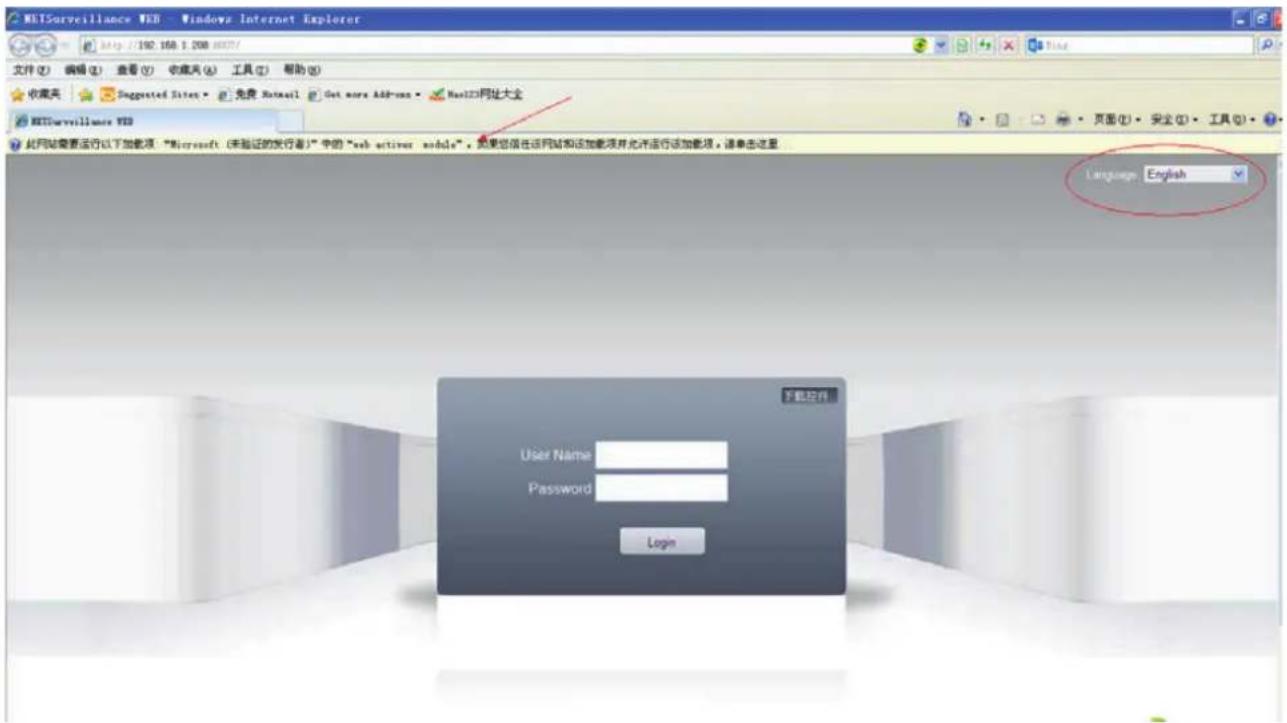

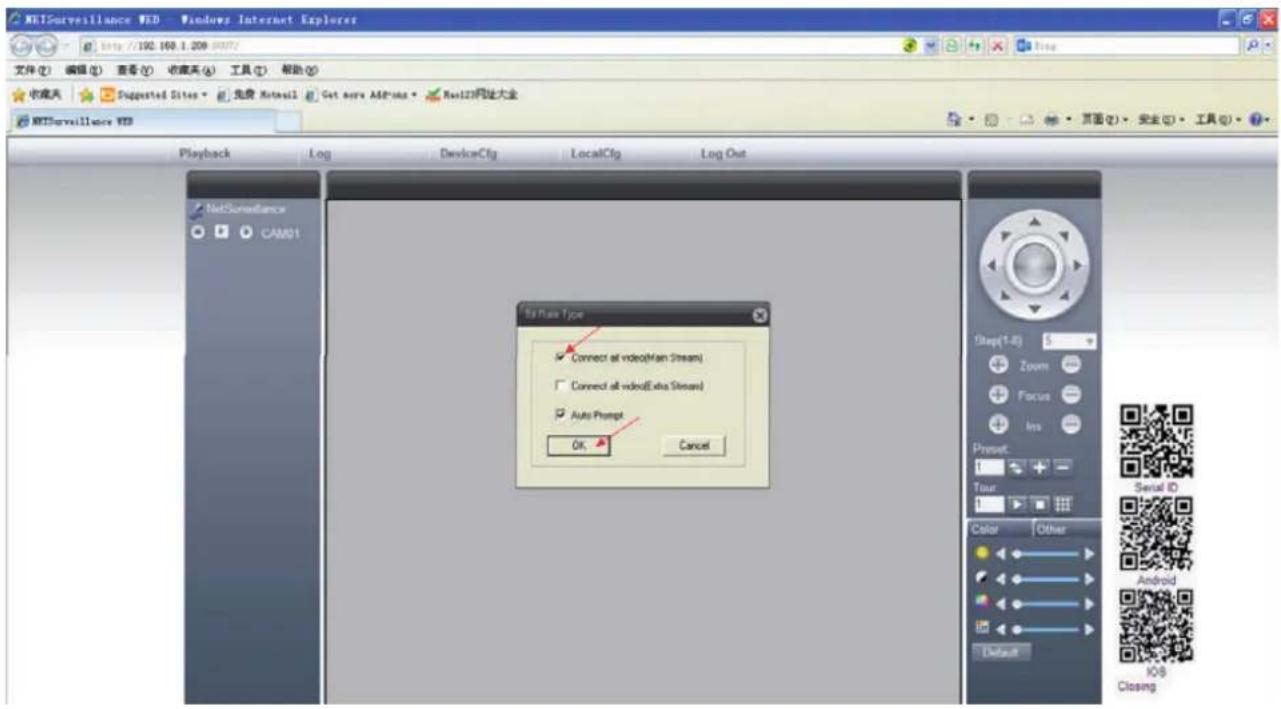

Une fois connecté avec succès, la fenêtre ci-dessous apparaîtra pour choisir le type de ux que vous désirez pour l’aperçu. Vous pouvez également cliquer sur en haut à gauche de la fenêtre pour congurer à tous moments. La page d’aperçu vous indique la date, l’heure et de nom de canal.

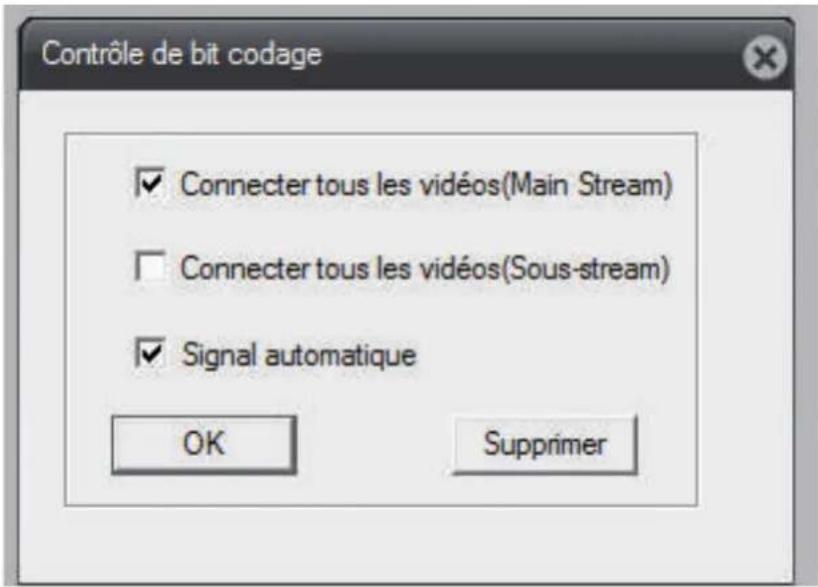

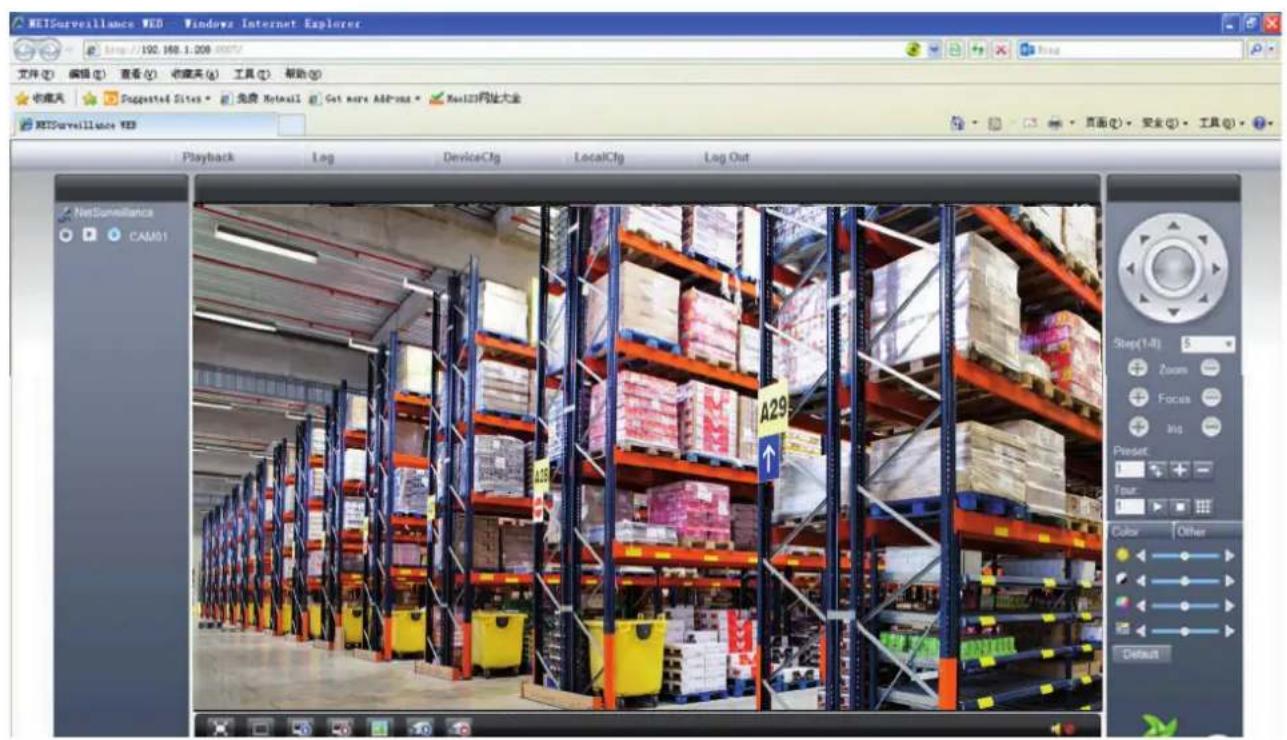

Dans le mode aperçu, cliquez sur en haut pour faire apparaître la fenêtre 3.3 ci dessous. Le menu des réglages comprend : Enregistrement, alarme, système, avancé et info. Cliquez sur les icones en bas pour entrer dans les menus correspondants. Enregistrement Alarme Système Avancé Info

123.5.1 Enregistrement

Les caméras n’étant pas équipées de carte mémoire interne, vous devez passer par le logiciel CMS pour pouvoir enregistrer sur le disque dur de votre ordinateur. (CMS est fourni sur le CD inclus dans la boîte de la caméra)

3.5.2 Réglages de l’image

Dénissez le paramètre d’image du canal choisi (lors de l’achage d’une vue unique, il sera appliqué sur le canal actuel, lors d’un aperçu multi-vue, il sera appliqué sur le canal où se trouve le curseur), vous pouvez accéder à cette page par menu contextuel. Les paramètres de réglages d’image sont : luminosité, contraste, saturation, teinte, gain, netteté horizontale et verticale. De plus, vous pouvez dénir diérents paramètres d’image à une période diérente.

3.7 Réglages de l’image

133.5.3 Journaux d’événements

Ache les informations d’alarme et d’enregistrement, si vous cochez «auto» en bas à gauche, cette fenêtre apparaîtra automatiquement en cas d’alarme.

3.8 Journaux d’événements

Enregistrement (pour les modèles équipés de carte SD) Enregistrement Réglage de la conguration d’enregistrement, type d’enregistrement, durée d’enregistrement, etc. (pour les modèles équi- pés de carte SD) Prise de vues Réglage de l’interval, type, etc. Alarme Detection de mouvement Réglage du canal de d’alarme de detection de mouvement, niveau de detection, zone de detection, paramètres de liaison: Sortie d’alarme, capture d’image, enregistrement, PTZ, envoi d’email, téléchargement FTP, etc. Caméra masquée Réglage du canal d’alarme de caméra masquée, niveau de detection, paramètres de liaison: Sortie d’alarme, capture d’image, enregistrement, PTZ, envoi d’email, téléchargement FTP, etc. Vidéo perdue Réglage du canal d’alarme de vidéo perdue et des paramètres de liaison : Sortie d’alarme, capture d’image, enregistrement, PTZ, envoi d’email, téléchargement FTP, etc. Entrée d’alarme Réglage du canal d’entrée d’alarme et paramètres de liaison : Sortie d’alarme, capture d’image, enregistrement, PTZ, envoi d’email, téléchargement FTP, etc. Sortie d’alarme Réglage du mode d’alarme : conguration, manuel, stop. Anomalie Dispositif de stockage n’existe pas, pas assez d’espace, accès au stockage. Échec de l’appareil, conit IP, alarme anormale du réseau Système Général Réglage de l’heure du système, le format de données, la langue, le fonctionnement du disque dur à plein temps, le numéro de la machine, le format vidéo, le mode de sortie, L’heure d’été, temps restant Encodage Réglage du mode de codage: mode de codage, résolution, fréquence d’images, débit binaire, qualité d’image, valeur du ux, intervalle d’image Paramètre, validation vidéo / audio. Réseau Réglage des paramètres réseau de base, DHCP, paramètre DNS, Adresse IP auto-gain, téléchargement réseau à grande vitesse, tactique de transmission internet Service internet ARSP, moniteur mobile, UPNP, FTP, WiFi, 3G, centre d’alarme, RTSP, PPPOE, NTP, Email, autorité IP, paramètre DDNS, etc. Interface d’achage Dénir le titre du canal, la zone de recouvrement, le titre du temps, le chevauchement du temps des canaux et position. 15Système Conguration PTZ Dénir canal, protocole PTZ, adresse, débit en bauds, bit de données, bit d’arrêt, parité RS485 Dénir le protocole, l’adresse, le débit en bauds, le bit de données, le bit d’arrêt, la parité RS232 Dénir la fonction du port série, le débit en bauds, le bit de données, le bit d’arrêt, la parité Paramètres caméra Mode d’exposition, mode jour / nuit, compensation de contre-jour, iris automatique, prol, référence AE, AGC, obturateur lent, IR_CUT, Image, orientation, anti-scintillement etc. Avancé Gestion HDD Opération sur la carte TF, telle que la lecture / écriture, lecture seule, Redondant, format de disque, récupération, partition, etc. Compte Modiez l’utilisateur, le groupe ou le mot de passe. Ajouter un utilisateur ou un groupe. Supprimez l’utilisateur ou le groupe. Maintenance automatique Dénir le système de redémarrage automatique, l’heure de suppression automatique du chier Défaut Restaurer l’état de la conguration: régulier, code, enregistrement, alarme, réseau, service net, achage, paramètres série, gestion de compte Import et export Importation de conguration, exportation de conguration, exportation de journal Mise à jour Faire une mise à niveau internet via IE ou un logiciel client Redémarrage Redémarrage «soft» de l’appareil Info Information HDD Achez l’espace de disque dur, le type, l’espace libre, le temps d’enregistrement, etc. Journaux Peut se baser sur le type et l’heure de l’enregistrement dans le journal de recherche, peut eacer les informations de journal Version Acher la sortie / entrée d’alarme, la version du système, la date de construction, etc.

164.2 Fonction d’alarme

Les fonctions d’alarme incluent: détection de mouvement, vidéo masquée, perte de vidéo, entrée d’alarme et sortie d’alarme, traitement anormal.

4.3 Fonctions d’alarme

4.3 Détection de mouvement

Lorsque le système détecte un mouvement qui atteint la sensibilité réglée, l’alarme de détection de mouvement et la fonction de liaison sont activées.

4.4 Interface de réglage de detection de mouvement

17Activer Permet d’activer la fonction de détection de mouvement, l’activer d’abord, puis faire un réglage relatif. Sensibilité Permet de régler la sensibilité, peut dénir 6 degrés : plus la sensibilité aux objets en mouvement est élevée, plus il est facile de détecter le mouvement Région Entrez dans la région de réglage de PAL22X18, la région bleu clair est la zone eective du détecteur de mouvement, la région bleu foncé est la zone non surveillée (acher la page du moniteur), voir la photo

Pressez le bouton gauche de la souris, tirez-le pour régler la région. (La région entière par défaut choisie est la zone du moniteur)

4.5 Zone de detection de mouvement

Période Activez le signal de détection de mouvement dans la section de temps réglé, voir photo: 4.6. Vous pouvez régler selon la semaine ou régler uniformément. Chaque jour est divisé en quatre sections de temps. Cochez pour valider le réglage.

4.6 Période de detection de mouvement

18Intervalle Un seul signal d’alarme est activé même s’il existe plusieurs signaux de détection de mouvement dans l’intervalle déni 0-600s. Sortie d’alarme Démarre l’équipement externe de l’alarme de liaison correspondante lorsque le détecteur de mouvement est activé Délai Décale quelques instants et stop lorsque l’état de l’alarme est éteint. Le temps est de 10 à 300 secondes. Enregistrer la chaîne Choisir l’enregistrement, lorsque l’alarme se produit, le système déclenchera un signal d’enregistrement de ce canal (pour les caméras équipées de cartes SD) Capture Choisissez la capture, lorsque l’alarme se produit, le système déclenchera une capture sur ce canal (pour les caméras équipées de cartes SD) Liaison PTZ Lorsque l’alarme se produit, reliez le PTZ du canal de réglage associé, voir photo: 4.7 Remarque: pour lier le PTZ, vous devez dénir un paramètre associé dans Système/ Contrôle PTZ pour dénir le point préréglé, faire une croisière entre les points, l’intervalle, etc.

Délai Si coché, lorsque l’alarme est terminée, l’enregistrement durera encore quelques secondes (10 ~ 300 sec), puis s’arrêtera (pour les caméras équipées de carte SD) Envoi par courrier électronique Si coché, signie que si une alarme se produit un message est envoyé par mail pour informer l’utilisateur Remarque: Pour l’envoi d’un courrier électronique, il est nécessaire de faire un paramétrage dans «Service Internet». Téléchargement FTP Signie que lorsque l’alarme se produit, si le canal d’enregistrement ou d’instantané a été choisi, le chier d’enregistrement et l’image instantanée seront téléchargés sur le poste désigné. Remarque: le téléchargement FTP, besoin de faire un paramètre relatif à «Service Net».

194.4 Caméra masquée

Lorsque l’image vidéo est inuencée par l’environnement tel qu’une mauvaise luminosité , objectif masqué ou atteint le paramètre de sensibilité dénie, la fonction de masque de la caméra est activée et la fonction de liaison est activée

Détail du réglage: reportez-vous au chapitre 4.3 détection de mouvement.

Lorsque l’équipement ne peut pas obtenir le signal vidéo du canal, l’alarme de perte de vidéo est acti- vée et la fonction de liaison est activée.

Détail du réglage: reportez-vous au chapitre 4.3 détection de mouvement. 20Type d’événement Choisissez le type d’événement dans la liste déroulante, Activer Cochez pour activer, ouvrez une fonction de traitement anormal, le paramètre est valide uniquement s’il est activé.

Analyser et détecter le logiciel et le matériel du périphérique actuel, lorsqu’un problème anormal a été détecté, le périphérique fera une réponse connexe.

Pour dénir le paramètre de toutes sortes de fonctions, le réglage comprenant : Général, Encodage, Réseau, Service internet, Achage, PTZ cong / RS485, RS232, paramètres de la caméra.

4.7.1 Réglage général

4.11 Réglage général

21Temps du système Dénissez la date et l’heure actuelles de la caméra IP. Format de la date Choisissez le format d’achage de la date : année / mois / date, mois / date / année ou date / mois / année Séparateur de date Choisissez la liste le séparateur du format de données Format d’heure Choisissez le format d’heure : 24 heures et 12 heures Langue A l’heure actuelle permet 29 types de langue: chinois simplié, chinois, anglais, bosniaque, nlan- dais, français, grecque, hongrois, italien, japonais, allemand, polonais, portugais, russe, espagnole, thaïlandais, turque, vietnamien, roumain , Brésilien, indonésien, suédois, arabe, bulgare, tchèque, hébreu, etc. HDD complet (pour les caméras équipées de carte SD) Choisir Arrêter l’enregistrement: signie que lorsque la carte TF est pleine, arrêtez l’enregistrement. Choisissez Over write: signie que lorsque la carte TF est pleine, continuez à enregistrer, mais le chier le plus ancien sera remplacé. Vidéo standard Choisissez PAL ou NTSC DST Cochez DST, puis cliquez sur «Réglage», fera apparaître la fenêtre comme image: 4.12 & image: 4.13, pour dénir l’heure de début et l’heure de n de l’heure d’été par semaine ou par date.

4.12 DST réglage par semaine

4.13 DST réglage par date

224.7.2 Réglages d’encodage

Dénir les paramètres de codage vidéo / audio, y compris les paramètres d’image du chier d’enregis- trement, du moniteur à distance, etc. La partie gauche consiste à dénir le paramètre de codage de chaque canal séparé, la partie droite consiste à dénir le paramètre de codage du ux supplémentaire. Le double ux utilise taux élevé pour le stockage local haute dénition, prise en charge de la codage D1 / HD1 / CIF / QCIF, un ux de débit binaire faible (codage QCIF) pour la transmission internet, an de maintenir le stockage local et le transfert de réseau distant. Le ux double est à la fois lié à la qua- lité de l’image et à la qualité de la transmission actuel de la bande, et peut la dépasser, basez vous sur la bande passante pour choisir de manière exible le format du ux, pour atteindre le stockage local en haute dénition et le bas ux pour la transmission réseau. Remarque: Application principale du ux supplémentaire: faire une surveillance en temps réel multicanaux et une surveillance mobile lorsque le réseau est faible.

4.14 Réglage d’encodage

Paramétrage Encodage Compression : Standard H.264MP Résolution : Acher les types de résolution: D1 / HD1 / CIF / QCIF; Taux de trame : réglable, le standard en temps réel est: PAL, 25 fps NTSC, 30 fps; Taux de débit : Vous pouvez choisir CBR ou VBR, la qualité d’image a 6 grades à choisir sous VBR, vous pouvez choisir la valeur du débit binaire dans le type CBR. Qualité de l’image Dénit la valeur du débit binaire pour changer la qualité de l’image, si l’installation le permet, la plus grande valeur du débit donne la meilleure qualité d’image. Plage de référence de débit: D1 (512 ~ 2560kbps) HD1 (384 ~ 2048kbps) CIF (64 ~ 1024kbps) QCIF (64 ~ 512kbps) Interval de trame : vous pouvez choisir entre 2 ~ 12s; Audio / vidéo : Si l’icône a été cochée, signie audio et vidéo sont combinés dans le ux 23Réglage du ux supplémentaire Le ux supplémentaire est utilisé pour le moniteur côté client et le moniteur mobile. Le paramètre de résolution, de fréquence d’image, de contrôle de ux, de débit est identique à celui de chaque canal.

4.7.3 Réglages réseau

Carte Ethernet : vous pouvez choisir une carte réseau laire DHCP coché : permet d’obtenir automatiquement une adresse IP (non recommandé) Remarque: Besoin de congurer un serveur DHCP auparavant. Adresse IP : dénir l’adresse IP du périphérique, l’adresse IP par défaut est: 192.168.1.10 Masque de sous-réseau : dénir le masque de sous-réseau du périphérique, le masque de sous-réseau par défaut est: 255.255.255.0 Passerelle par défaut : dénir la passerelle par défaut du périphérique, la passerelle par défaut est:

Conguration DNS : Serveur de nom de domaine. Il traduit le nom de domaine en adresse IP. L’adresse IP est donnée par le fournisseur du réseau. L’adresse doit être dénie et faire un redémarrage pour être prise en compte. Port TCP : par défaut est 34567 Port HTTP : par défaut est 80 Téléchargement haute vitesse : Téléchargement réseau à grande vitesse Politique de transfert : il existe 3 politiques, adaptée, préférence à la qualité, préférence à la uidité. Basé sur diérents réglages, le ux de codage est auto-ajusté, l’adaptée est une moyenne entre la qua- lité et la uidité, et privilégie la uidité lorsque la qualité n’est pas très inuencée. L’adaptée et la préférence à la uidité sont possibles uniquement lorsque le ux supplémentaire est activé. Si le ux supplémentaire n’est pas activé, il sera basé sur l’état du réseau pour ajuster la qualité préférée

4.15 Réglages réseau

244.7.4 Service réseau

Pour congurer la fonction de réseau avancée, choisissez n’importe quel élément et double-cliquez pour congurer les paramètres.

Activer : Cochez pour activer la fonction Entrez le nom d’utilisateur et le mot de passe fournis par le fournisseur d’accès Internet, enregistrez- le et redémarrez le périphérique, après le redémarrage, la caméra se connecte automatiquement au réseau par PPPoE Si l’opération est correcte l’adresse IP sera changée en dynamique WAN IP. Fonctionnement : PPPoE correctement connecté, vérier l’adresse IP pour obtenir l’IP actuelle de l’ap- pareil, puis accéder à ce périphérique par cette IP du côté client. 25Réglage NTP

Besoin d’installer le service NTP sur PC Activez : cochez pour activer, le réglage est valide uniquement lorsqu’il est activé. Serveur IP : entrée l’IP du PC installé avec le serveur NTP Port : le port NTP par défaut est 123, peut se baser sur le serveur NTP pour congurer le numéro de port Fuseau horaire : Londres GMT + 0 Berlin GMT +1 Le Caire GMT +2 Moscou GMT +3 New Delhi GMT +5 Bangkok GMT +7 Hongkong / Beijing GMT +8 Tokyo GMT +9 Sydney GMT +10 Hawaï GMT-10 Alaska GMT-9 Horaire du Pacique GMT-8 Heure des montagnes aux États-Unis GMT-7 Heure centrale des États-Unis GMT-6 US Heure de l’Est GMT-5 Horaires de l’Atlantique GMT-4 Brésil GMT-3 Atlantic central GMT-2 Période de mise à jour : la même chose avec l’intervalle de vérication du serveur NTP. Par défaut: 10 minutes Conguration de l’EMAIL L’envoi par courrier électronique est utilisé pour envoyer des informations d’alarme et une image ins- tantanée à la boîte vocale désignée lorsque la l’alarme est liée à une capture.

26Serveur SMTP : adresse du serveur de messagerie, peut être une adresse IP ou un nom de domaine (s’il s’agit d’un nom de domaine, il faut s’assurer que le DNS est correct, puis le nom de domaine peut être correctement analysé) Port : numéro de port du serveur de messagerie électronique SSL : Décidez si utiliser le protocole Secure Socket Layer pour vous connecter Nom d’utilisateur : appliquez le nom d’utilisateur du serveur de messagerie. Mot de passe : saisissez le mot de passe correspondant à l’utilisateur. Expéditeur : dénissez l’adresse de l’expéditeur de courrier électronique. Récepteur : Envoyez l’email aux récepteurs désignés lorsque l’alarme est activée. Vous pouvez dénir trois récepteurs au plus. Titre : Vous pouvez le dénir comme vous le souhaitez. Réglage de l’autorité IP Lorsque vous choisissez la liste blanche, seule l’IP de la liste peut se connecter à une caméra IP, la liste peut prendre en charge le paramètre de 64 IP Lorsque vous choisissez la liste noire, l’IP dans la liste ne peut pas accéder à la caméra IP via le réseau, la liste peut prendre en charge le réglage de 64 IP. Vous pouvez cocher pour choisir et supprimer l’IP dénie.

4.20 Réglages d’autorité (liste noire)

4.21 Réglages d’autorité (liste blanche)

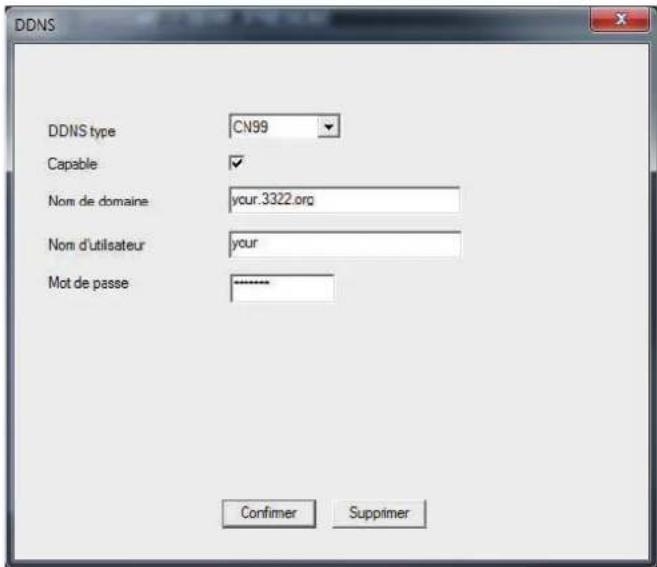

Pour analyser le serveur via le nom de domaine dynamique, choisissez le type DDNS Nom de domaine hôte: Fournissez le nom de domaine enregistré par DDNS Nom de domaine du serveur: le nom de domaine qui analyse le serveur Nom d’utilisateur: Fournir le compte enregistré par DDNS. Mot de passe: fournissez le mot de passe enregistré par DDNS. Lorsque le DDNS est conguré et démarré avec succès, vous pouvez connecter le nom de domaine dans l’IE Colonne d’adresse à visiter. Réglages FTP Le FTP est disponible uniquement lorsque l’alarme se produit, ou l’alarme active l’enregistrement et l’instantané, elle téléchargera les images liées aux enregistrements et images instantanées sur le serveur FTP

Activer : Cliquez sur Activer, tous les paramètres seront disponibles IP hôte IP : adresse IP du serveur FTP; Port : Port de domaine de FTP, par défaut 21 Nom d’utilisateur : Nom d’utilisateur du FTP Mot de passe : Mot de passe de l’utilisateur Anonyme : la touche désigne le choix, choisissez ceci, il n’est pas nécessaire de dénir le nom d’utilisa- teur et le mot de passe. Longueur max. de chier : Longueur maxi pour télécharger des chiers à chaque conditionnement, 128M par défaut Chemin : le répertoire pour télécharger le chier Remarque: l’utilisateur devrait avoir le pouvoir de télécharger le chier sur le serveur en premier lieu. 28ARSP Démarrez le serveur DDNS pour ajouter des périphériques et le gérer dans le serveur DDNS

Type : choisissez DNS Activer : cochez la case, le réglage n’est valable que lorsqu’il est activé. Serveur IP : adresse IP du serveur DDNS Numéro de Port : Numéro de port de périphérique, correspondant au port d’écoute de DDNS Nom d’utilisateur : nom d’utilisateur pour que le périphérique se connecte au DDNS Mot de passe : mot de passe pour le nom d’utilisateur ci-dessus Période de mise à niveau : intervalle de temps de l’appareil en synchronisme avec DDNS. Remarque: devez congurer le serveur DDNS avant d’utiliser Centre d’alarme Lorsque l’alarme se produit, signaler les informations d’alarme au serveur d’alarme

4.25 Réglages de centre d’alarme

29Protocole : Le type de protocole est GENERAL Activer : cochez pour sélectionner, le réglage n’est valable que lorsqu’il est coché Adresse IP du serveur : Adresse IP du Serveur d’alarme Numéro de Port : Numéro de port de l’appareil Rapport d’alarme : cochez pour sélectionner, envoi les informations d’alarme au serveur Rapport de journal : cochez pour sélectionner, reporte les informations du journal au serveur Conguration pour téléphone mobile Pour visionner l’appareil par mobile, eectuez un mappage de routeur de ce port et utilisez CMS pour le surveiller et l’utiliser par protocole

4.26 Réglages pour téléphone mobile

UPNP Le protocole UPNP peut eectuer le renvoi de port automatique sur le routeur, assurez-vous que UPNP est activé sur le routeur avant de l’utiliser.

Activer : Cochez pour sélectionner, ouvrir la fonction UPNP, le réglage n’est valable que lorsqu’il est activé HTTP : L’itinéraire distribuera automatiquement le port HTTP pour le périphérique, lors de l’achage IE, il a besoin de ce port TCP : Le routeur distribuera automatiquement le port TCP pour l’appareil, lors de la surveillance via CMS, il a besoin de ce port. Port du mobile : Le routeur distribuera automatiquement le port mobile pour l’appareil, lorsqu’il est un mo- niteur mobile, il a besoin de ce port.

304.7.5 Achage GUI (Interface graphique de l’utilisateur)

Dans l’interface d’aperçu locale, y compris: Nom du canal, Titre du temps, Titre du canal, Couverture de la région

4.28 Réglages d’affichage

Nom du canal : Cliquez sur le bouton de modication du nom de la chaîne et entrez le dans le menu du nom de la chaîne. Modiez le nom de la chaîne. Achage de l’heure : Cochez pour sélectionner, pour acher l’heure du système sur la page de surveillance Numéro de la chaîne : Cochez pour sélectionner, montrer le numéro de canal sur la page de surveillance. L’état de l’enregistrement : Cochez pour sélectionner, ache l’état de l’enregistrement sur la page de sur- veillance Etat de l’alarme : Cochez pour sélectionner, ache l’état de l’alarme sur la page de surveillance. Transparence : choisissez la transparence de l’image d’arrière-plan, compris entre: 128 ~ 255 Résolution : dénition de la résolution du moniteur; Canal : choisissez la chaîne pour la sortie codée. Masquage de zone : cochez, choisissez la quantité de zones de masquage, puis cliquez sur réglage Entrez le canal connexe, l’utilisateur peut utiliser la souris pour choisir n’importe quelle taille de zone de masquage (la région couverte, la sortie vidéo devrait être en noir) Titre de l’heure / Titre de la chaîne : Dénir le titre du temps et le titre du canal, qui doit être aché et la position.

314.29 Réglages de zone de masquage

4.30 Réglages nom de canal et d’heure

Fonction de port série : Le port série commun est utilisé pour déboguer et mettre à jour le programme ou congurer un port série spécique. Débit Baud : Choisissez la longueur de débit en bauds correspondante Données bits : Comprend 5-8 options. Bits d’arrêt : Comprend 2 options; Parité : Inclure le caractère impair, pair, marqué, espace

4.7.7 Paramètres de la caméra

4.32 Paramètres de la caméra

33Exposition : Permet de choisir automatiquement (0,1 milliseconde-80 milliseconde), ou manuel (1 / 25,1 / 50,1 / 120, 1 / 250,1 / 500,1 / 1000,1 / 2000,1 / 4000,1 / 10000), Par défaut est en automatique Mode jour / nuit : Permet de choisir auto / couleur / noir et blanc, la valeur par défaut est automatique La compensation de contre-jour : Permet de choisir activé ou désactivé Iris automatique : Permet de choisir on ou o (ouverture du diaphragme de l’objectif réglée automatique- ment en fonction de la quantité de lumière) Prole : Permet de choisir intérieur, extérieur ou automatique, par défaut est en automatique AE référence : Permet de choisir des données entières entre 0-100, la valeur par défaut est 50 AGC : Permet de choisir on ou o, la limitation est comprise entre 0-100 Obturateur lent : Permet de choisir aucun, bas, moyen, haut, le défaut est nul. IR_CUT : Permet de choisir un commutateur automatique ou un commutateur synchrone IR, par défaut est placé sur commutateur automatique Image miroir : Si coché, signie activer la conversion de gauche et droite de l’image Over turn : Si coché, signie activer la conversion de haut et bas de l’image Anti-scintillement : activez l’anti-scintillement si la lumière est uorescente. Commande globale : Applique les paramètres a toutes les caméras.

Menu avancé comprenant : gestion du disque dur, compte, maintenance automatique, défaut, importation et exportation, mise à niveau, redémarrage Note : la gestion du disque dur (carte SD) n’est possible que sur les modèles possédant un slot pour ces cartes.

4.8.1 Gestion du disque dur

Permet de congurer la carte TF installée dans le périphérique. Le menu ache l’information de la carte TF actuelle : type, état, capacité totale. L’état de fonction de la carte TF comprenant: Lecture / écriture, Lecture seule, Redondant, Format disque, Récupération, Partition, etc. Sélectionnez la carte TF, puis cliquez sur le bouton de fonction sur le côté droit. Remarque: Lecture / écriture: permet de lire des données et peut également y écrire des données En lecture seule: ne peut lire que les données du disque, mais ne peut pas écrire de données.

4.33 Gestion du disque dur

344.8.2 Gestion du compte

Permet de gérer l’autorité utilisateur de cet appareil Remarque:

1. La longueur du caractère est de 8 octets au plus pour l’utilisateur et le nom de l’équipe utilisateur.

Un espace vierge devant ou derrière la chaîne de caractères n’est pas valide. Un espace vierge au milieu dans la chaîne de caractères est valide. Les caractères autorisés incluent: lettre, numéro, souligné, signe de soustraction, point.

2. Il n’y a pas de limite dans l’utilisateur et le groupe d’utilisateurs. Vous pouvez ajouter ou supprimer le

groupe d’utilisateurs en fonction de la dénition de l’utilisateur. La conguration d’usine inclut: utilisateur \ admin. Vous pouvez congurer l’équipe comme vous le souhaitez. L’utilisateur peut désigner la compé- tence dans le groupe.

3. La gestion des utilisateurs comprend: groupe / utilisateur. Le nom du groupe et de l’utilisateur ne peut

pas être le même. Chaque utilisateur appartient à un seul groupe.

4.34 Gestion du compte

Modier l’utilisateur : Modier l’attribut utilisateur existant. Modier groupe : Modier l’attribut d’équipe existant. Modier le mot de passe : Modier le mot de passe de l’utilisateur. Vous pouvez dénir un mot de passe de 1 à 6 bits. Un espace devant ou derrière la chaîne char est invalide. Un espace dans la chaîne de caractères est valide Remarque: L’utilisateur qui possède l’autorité de contrôle d’utilisateur peut modier son propre mot de passe ou celui d’autres utilisateurs

4.35 Modification du mot de passe

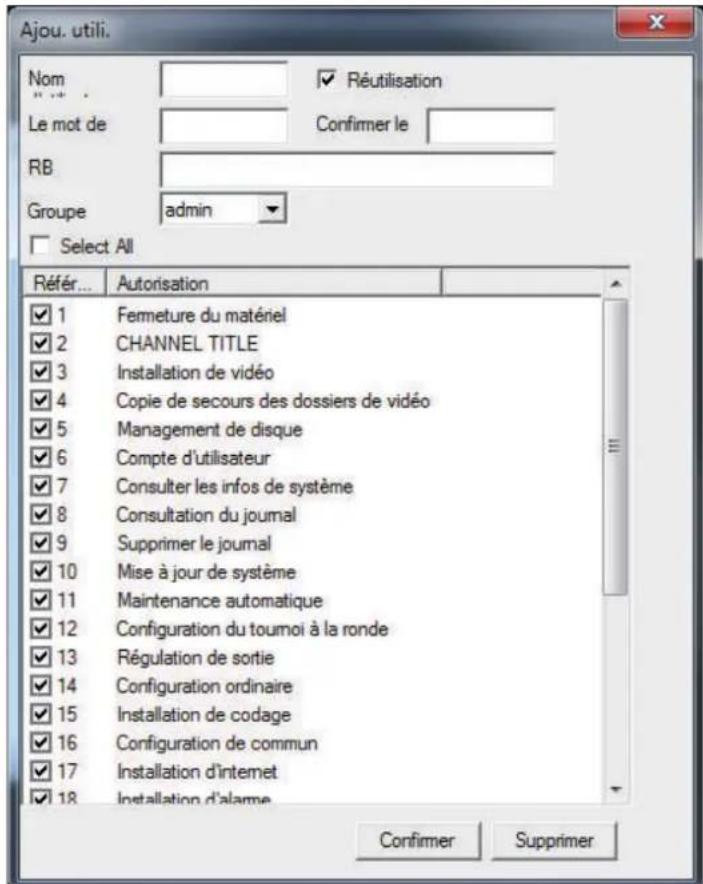

35Ajouter un utilisateur : Pour ajouter un utilisateur dans l’équipe et dénir la compétence de l’utilisateur. Entrez dans l’interface du menu et saisissez le nom d’utilisateur et mot de passe. Choisissez l’équipe et choisissez la compétence de l’utilisateur. Une fois que vous choisissez l’équipe, la compétence de l’utilisateur est la sous-classe de l’équipe. Nous recommandons que la compétence de l’utilisateur commun soit inférieure à celle de l’utilisateur avancé.

4.36 Ajout d’utilisateur

Ajouter un groupe : Ajouter une équipe d’utilisateurs et dénir la compétence. Il existe 36 versions diérentes: arrêter l’équipement, la surveillance en temps réel, la lecture, l’installation de l’enregistrement, la sauvegarde des chiers vidéo et ainsi de suite.

4.37 Ajout de groupe

Supprimer l’utilisateur : Pour supprimer l’utilisateur actuel. Choisissez l’utilisateur et cliquez sur supprimer le bouton utilisateur. Supprimer Groupe : Supprimer le groupe actuel. Choisissez le groupe et cliquez sur le bouton Supprimer le groupe

4.38 Supprimer un groupe

364.8.3 Maintenance automatique

L’utilisateur peut dénir le temps de redémarrage automatique et le délai de suppression automatique des chiers.

4.39 Maintenance automatique

4.8.4 Réglages par défaut

Le système restaure la conguration par défaut. Vous pouvez choisir les éléments selon le menu.)

4.40 Réglages par défaut

Ache l’information du périphérique, comme: info sur le disque dur, journal, version

4.9.1 Information disque dur (Uniquement pour les modèles équipés de carte SD)

Acher l’état du disque dur: type, capacité globale, capacité résiduelle, temps d’enregistrement et ainsi de suite

4.42 Information disque dur

38Permet de gérer l’autorité utilisateur de cet appareil Conseils: o signie que le disque dur est normal. X signie que le disque dur est en panne ou qu’il n’y a pas de disque dur. Si l’utilisateur doit chan- ger le disque dur endommagé, vous devez fermer le NVR et changer les disques durs

• Derrière le numéro de série 1 * signie que disque correspondant fonctionne Si le disque correspondant est endommagé, les informations montrent «?».

Basé sur la méthode de recherche dénie pour vérier les informations de journal Les types de journaux peuvent être divisés en: fonctionnement du système, opération de conguration, gestion des données, alarme, opération d’enregistrement, gestion des utilisateurs, gestion des chiers, etc. Dénissez la section de temps pour regarder Et cliquez sur le bouton Rechercher. Les informations du journal s’achent comme une liste. (Une page contient 128 articles) Appuyez sur le bouton Haut de page ou la page vers le bas pour rechercher et appuyez sur le bouton Sup- primer pour eacer toutes les informations de journal.

Achez les informations de base telles que les informations matérielles, la version du logiciel, la date de construction, le numéro de série, etc.

4.43 Information sur version

CHAPITRE 5 : FAQ et Maintenance

Si le problème que vous rencontrez n’est pas inclus dans les éléments ci-dessous, contactez le support tech- nique local ou appelez le service clientèle de notre société

1. Q: Il y a un ou de déplacement de l’objet en mouvement

A: activer l’obturateur lent rend la fréquence d’images insusante. An d’obtenir un bon eet d’image dans l’obscurité, nous avons activé automatiquement le déclencheur lent, pour prolonger le temps d’expo- sition, si le temps d’exposition est supérieur à 40 ms, la fréquence d’images ne sura pas, cela entraînera un ou de déplacement, vous pouvez arrêter le déclencheur lent Via CMS ou WEB.

2. Q: impossible de démarrer

A: Utilisez l’outil de mise à niveau pour voir si vous pouvez rechercher l’adresse IP B: Utilisez un moniteur pour voir s’il y a une image issue de la sortie analogique, si l’adresse IP se chevau- che, etc. C: Vous avez obtenu l’image à partir de la sortie analogique mais vous ne pouvez pas rechercher l’adresse IP. Vérier si l’interface de connexion web ne peut pas rechercher l’adresse IP, si la sortie analogique ne vérie pas l’alimentation, peut faire l’objet d’une enquête via un indicateur de réseau.

3. Q: Après redémarrage de la caméra après la mise hors tension, en utilisant CMS vous ne pouvez pas trou-

ver un périphérique. A: lorsque le périphérique est en mode de redémarrage, utilisez CMS pour le connecter après un certain temps lorsque vous avez terminé le redémarrage.

404. Q: L’utilisateur ne peut pas rechercher les informations sur les journaux

A: assurez-vous que la période de recherche contient des informations sur les journaux ou qu’elle n’ai pas été supprimée.

5. Q: la caméra dans un environnement plus sombre, perd la trame.

A: l’obturateur lent est activé par défaut, il étendra le temps d’exposition dans un environnement plus sombre, alors la fréquence d’image ne sera pas susante, vous pouvez le fermer via CMS.

6. Q: L’image de la caméra n’est pas claire et avec mosaïque.

A: 1. Essayez des réglages manuels pour rendre l’image claire (iris, obturateur....)

2. Augmentez la qualité d’encodage

1• Dépoussiérez délicatement les cartes de circuits imprimés, les connecteurs, le dôme ou l’objectif réguliè- rement. 2• Bien respecter la mise à la terre de la caméra pour éviter que le signal vidéo ou audio ne se brouille. Faire de même pour l’éventuel NVR pour éviter l’électricité statique. 3• Ne retirez pas le câble de signal vidéo, le port RS-232 ou le port RS-485 avec la caméra sous tension. 4• Gardez la caméra loin de ressource thermique.

CHAPITRE 6 : Descriptif des caméras

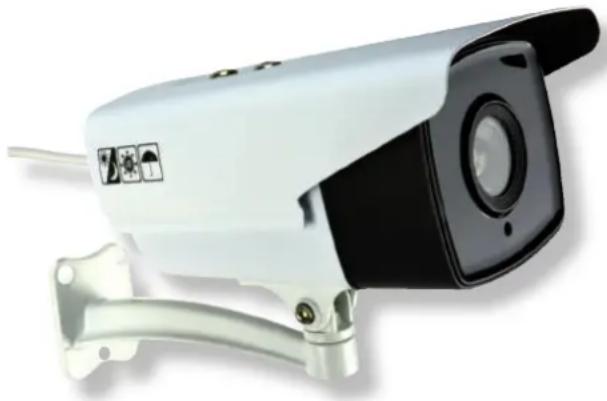

IP-PROCAM/E001 Caméra IP 4 Méga pixels pour surveillance en extérieur ou en intérieur. Alimentation PoE.

• Résolution : Max 2592 x 1520 @ 25 fps

• Objectif : Varifocal 2,8 / 12 mm (26,2° à 89,9°)

• Vision nocturne 8 diodes IR portée 80 mètres

• Luminosité minimum : 0.1 Lux, 0 Lux en IR

• Compression d’image : H265

• Caméra pour utilisation en intérieur ou extérieur (IP 66). Parfaitement étanche aux poussières et à l’eau

• Fixation murale ou au plafond avec réglage 3 axes

• Taux de codage max : 128 - 8192 kbps

• Type d’encodage : CBR ou VBR

• Balance des blancs : ATW / Manuelle / Auto

• Ajustement Gamma : 0.45

• Intensication d’image : Luminosité, Contraste, Saturation

• Inversion d’image : miroir, haut et bas

• Alarme : Détection de mouvement (réglage de sensibilité)

• Connexion : Ethernet (10M / 100M Base-T) RJ-45

• Navigateurs : Internet Explorer 6.0 ou sup, Chrome, Firefox

• Contrôle sur mobile : iPhone, Android

• Températures d’utilisation : -20°C à +60°C

• Taux d’humidité supporté : 10% à 95%

• Alimentation : PoE ou DC 12V Consommation inférieure à 2 W

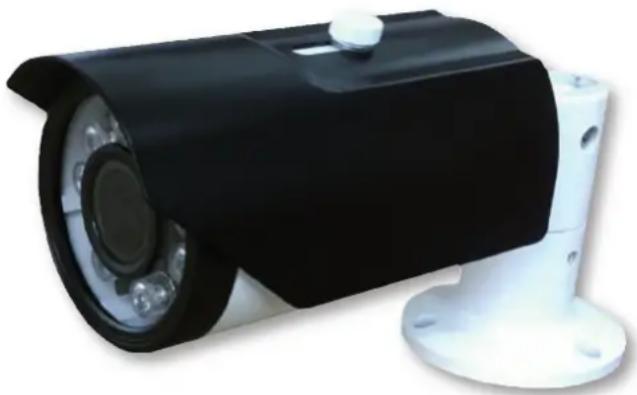

• Dimensions : 200 x 100 x 80 mm 41IP-PROCAM/E002 Caméra IP 5 Méga pixels pour surveillance en extérieur ou en intérieur. Alimentation PoE.

• Résolution : Max 2592 x 1944 @ 25 fps

• Objectif : Varifocal 2,8 / 12 mm (26,2° à 89,9°)

• Vision nocturne 8 diodes IR portée 80 mètres

• Luminosité minimum : 0.1 Lux, 0 Lux en IR

• Compression d’image : H265

• Caméra pour utilisation en intérieur ou extérieur (IP 66). Parfaitement étanche aux poussières et à l’eau

• Fixation murale ou au plafond avec réglage 3 axes

• Taux de codage max : 128 - 8192 kbps

• Type d’encodage : CBR ou VBR

• Balance des blancs : ATW / Manuelle / Auto

• Ajustement Gamma : 0.45

• Intensication d’image : Luminosité, Contraste, Saturation

• Inversion d’image : miroir, haut et bas

• Alarme : Détection de mouvement (réglage de sensibilité)

• Connexion : Ethernet (10M / 100M Base-T) RJ-45

• Navigateurs : Internet Explorer 6.0 ou sup, Chrome, Firefox

• Contrôle sur mobile : iPhone, Android

• Températures d’utilisation : -20°C à +60°C

• Taux d’humidité supporté : 10% à 95%

• Alimentation : PoE ou DC 12V Consommation inférieure à 2 W

• Dimensions : 200 x 100 x 80 mm IP-PROCAM/E004 Caméra IP 2,2 Méga pixels pour surveillance en extérieur ou en intérieur. Alimentation PoE.

• Résolution : Max 1920 x 1080 @ 30 fps

• Objectif : Varifocal 2,8 / 12 mm (26,2° à 89,9°)

• Vision nocturne 8 diodes IR portée 80 mètres

• Luminosité minimum : 0.1 Lux, 0 Lux en IR

• Compression d’image : H264

• Caméra pour utilisation en intérieur ou extérieur (IP 66). Parfaitement étanche aux poussières et à l’eau

• Fixation murale ou au plafond avec réglage 3 axes

• Taux de codage max : 128 - 8192 kbps

• Type d’encodage : CBR ou VBR

• Balance des blancs : ATW / Manuelle / Auto

• Ajustement Gamma : 0.45

• Intensication d’image : Luminosité, Contraste, Saturation

• Inversion d’image : miroir, haut et bas

• Alarme : Détection de mouvement (réglage de sensibilité)

• Connexion : Ethernet (10M / 100M Base-T) RJ-45

• Navigateurs : Internet Explorer 6.0 ou sup, Chrome, Firefox

• Contrôle sur mobile : iPhone, Android

• Températures d’utilisation : -20°C à +60°C

• Taux d’humidité supporté : 10% à 95%

• Alimentation : PoE ou DC 12V Consommation inférieure à 2 W

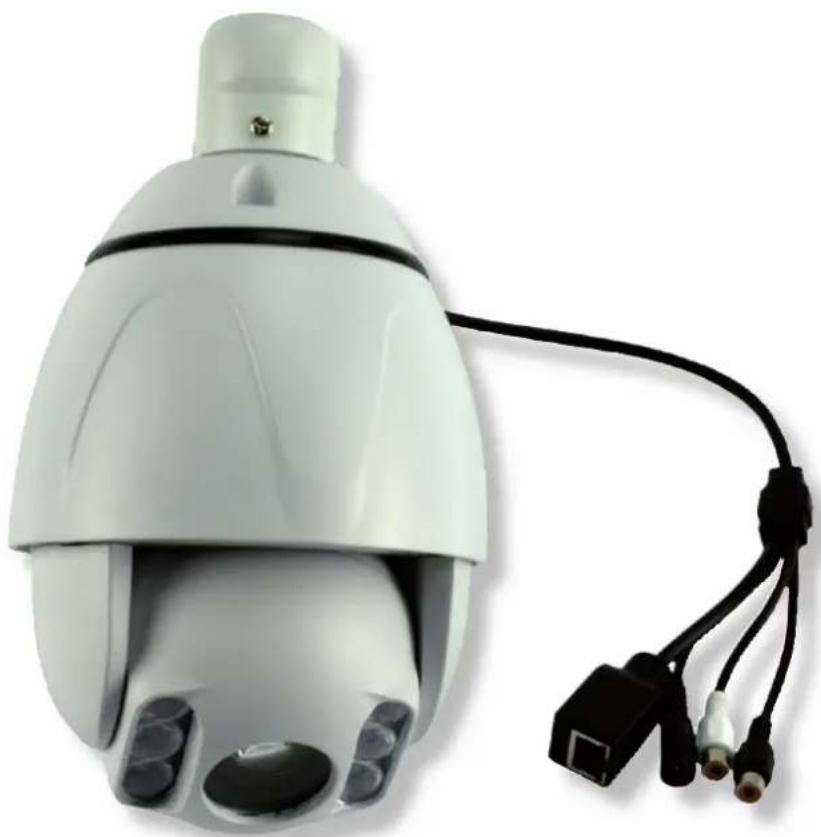

• Dimensions : 200 x 100 x 80 mm 42IP-PROCAM/E003 Caméra Dôme motorisée IP 2 Méga pixels pour surveillance en extérieur ou intérieur. Elle est équipée d’un objectif varifocale de 4,7 / 47 mm permettant un zoom optique x10 .

• Résolution : Max 1920 x 1080

• Objectif : varifocal 4,7 / 47 mm

• Champ objectif : 55,2°

• Vision nocturne 6 Leds Array, portée 50 mètres

• 200 positions préréglées avec titre éditable; 4 itinéraires de suivi des patrouilles, chacun peut insérer 32 taches

• Compression d’image : H264

• Caméra pour utilisation en extérieur ou intérieur IP66 Parfaitement étanche aux poussières et à l’eau

• Balance des blancs : Auto

• Inversion d’image : miroir, haut et bas

• Alarme : Détection de mouvement

• Connexion : Ethernet (10M / 100M Base-T) RJ-45

• Navigateurs : Internet Explorer 6.0 ou sup

• Températures d’utilisation : -30°C à +60°C

• Taux d’humidité supporté : 10% à 85%

• Alimentation : DC 12V Consommation 60W

• Fonction de mémoire d’alimentation, récupére automatiquement le statut d’origine en cas de panne de courant

• Dimensions : 140 x 140 x 200 mm 43IP-PROCAM/E006 Caméra IP 1,3 Méga pixels pour surveillance en extérieur ou en intérieur. Alimentation PoE. Son Extrê- me sensibilité de 0.00001 Lux lui permet une excellente vision nocturne en couleur et jusqu’à l’inni.

• Résolution : Max 1280 x 960

• Champ d’objectif : 50°

• Vision nocturne à l’inni et en couleur

• Luminosité minimum : 0.00001 Lux

• Compression d’image : H264

• Fixation murale ou au plafond avec réglage 2 axes

• Etanche : IP66 (poussière et eau)

• Balance des blancs : Auto

• Intensication d’image : Luminosité, Contraste, Saturation

• Inversion d’image : miroir, haut et bas

• Alarme : Détection de mouvement (réglage de sensibilité)

• Connexion : Ethernet (10M / 100M Base-T) RJ-45

• Navigateurs : Internet Explorer 6.0 ou sup, Chrome, Firefox

• Contrôle sur mobile : iPhone, Android

• Températures d’utilisation : -10°C à +75°C

• Taux d’humidité supporté : inférieure à 85%

• Alimentation : PoE ou DC 12V

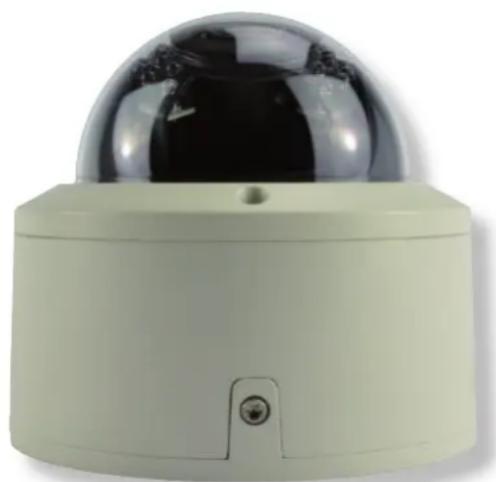

• Dimensions : 280 x 102 x 150 mm IP-PROCAM/I Caméra Dôme IP 2,2 Méga pixels pour surveillance en extérieur ou en intérieur. Alimentation PoE.

• Résolution : Max 1920 x 1080 @ 30 fps

• Objectif : Varifocal 2,8 / 12 mm (26,2° à 89,9°)

• Vision nocturne 30 diodes IR portée 25 mètres

• Luminosité minimum : 0.1 Lux, 0 Lux en IR

• Compression d’image : H264

• Caméra pour utilisation en intérieur ou extérieur (IP 66). Parfaitement étanche aux poussières et à l’eau

• Fixation murale ou au plafond avec réglage 2 axes

• Taux de codage max : 128 - 8192 kbps

• Type d’encodage : CBR ou VBR

• Balance des blancs : ATW / Manuelle / Auto

• Ajustement Gamma : 0.45

• Intensication d’image : Luminosité, Contraste, Saturation

• Inversion d’image : miroir, haut et bas

• Alarme : Détection de mouvement (réglage de sensibilité)

• Connexion : Ethernet (10M / 100M Base-T) RJ-45

• Navigateurs : Internet Explorer 6.0 ou sup, Chrome, Firefox

• Contrôle sur mobile : iPhone, Android

• Températures d’utilisation : -20°C à +60°C

• Taux d’humidité supporté : 10% à 95%

• Alimentation : PoE ou DC 12V Consommation inférieure à 2 W

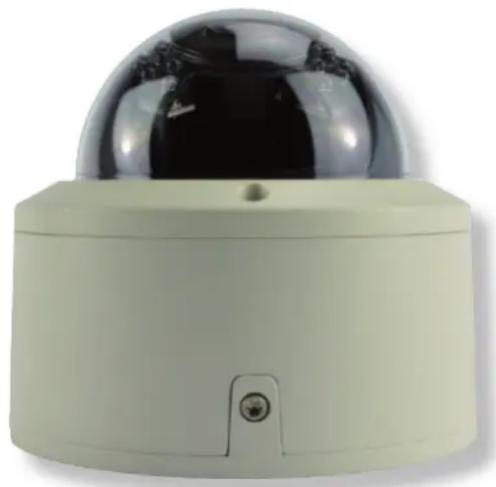

• Dimensions : 140 x 140 x 130 mm 44IP-PROCAM/I-001 Caméra Dôme IP 4 Méga pixels pour surveillance en extérieur ou en intérieur. Alimentation PoE.

• Résolution : Max 2592 x 1520 @ 25 fps

• Objectif : Varifocal 2,8 / 12 mm (26,2° à 89,9°)

• Vision nocturne 30 diodes IR portée 25 mètres

• Luminosité minimum : 0.1 Lux, 0 Lux en IR

• Compression d’image : H265

• Caméra pour utilisation en intérieur ou extérieur (IP 66). Parfaitement étanche aux poussières et à l’eau

• Fixation murale ou au plafond avec réglage 2 axes

• Taux de codage max : 128 - 8192 kbps

• Type d’encodage : CBR ou VBR

• Balance des blancs : ATW / Manuelle / Auto

• Ajustement Gamma : 0.45

• Intensication d’image : Luminosité, Contraste, Saturation

• Inversion d’image : miroir, haut et bas

• Alarme : Détection de mouvement (réglage de sensibilité)

• Connexion : Ethernet (10M / 100M Base-T) RJ-45

• Navigateurs : Internet Explorer 6.0 ou sup, Chrome, Firefox

• Contrôle sur mobile : iPhone, Android

• Températures d’utilisation : -20°C à +60°C

• Taux d’humidité supporté : 10% à 95%

• Alimentation : PoE ou DC 12V Consommation inférieure à 2 W

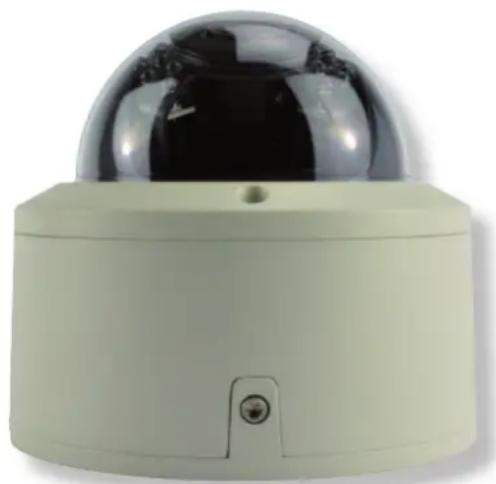

• Dimensions : 140 x 140 x 130 mm IP-PROCAM/I-002 Caméra Dôme IP 5 Méga pixels pour surveillance en extérieur ou en intérieur. Alimentation PoE.

• Résolution : Max 2592 x 1944 @ 25 fps

• Objectif : Varifocal 2,8 / 12 mm (26,2° à 89,9°)

• Vision nocturne 30 diodes IR portée 25 mètres

• Luminosité minimum : 0.1 Lux, 0 Lux en IR

• Compression d’image : H265

• Caméra pour utilisation en intérieur ou extérieur (IP 66). Parfaitement étanche aux poussières et à l’eau

• Fixation murale ou au plafond avec réglage 2 axes

• Taux de codage max : 128 - 8192 kbps

• Type d’encodage : CBR ou VBR

• Balance des blancs : ATW / Manuelle / Auto

• Ajustement Gamma : 0.45

• Intensication d’image : Luminosité, Contraste, Saturation

• Inversion d’image : miroir, haut et bas

• Alarme : Détection de mouvement (réglage de sensibilité)

• Connexion : Ethernet (10M / 100M Base-T) RJ-45

• Navigateurs : Internet Explorer 6.0 ou sup, Chrome, Firefox

• Contrôle sur mobile : iPhone, Android

• Températures d’utilisation : -20°C à +60°C

• Taux d’humidité supporté : 10% à 95%

• Alimentation : PoE ou DC 12V Consommation inférieure à 2 W

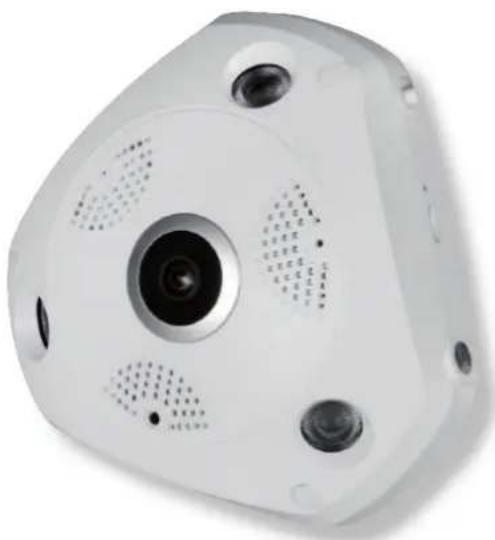

• Dimensions : 140 x 140 x 130 mm 45IP-PROCAM/I-003 Caméra Dôme IP 1 Méga pixels pour surveillance en intérieur. Vision panoramique à 360°. Alimentation PoE.

• Résolution : Max 1280 x 720 @ 30 fps

• Objectif : 1,27 mm F : 1,8 permettant une vision à 360°avec montage au plafond ou 170° avec montage au mur

• Vision nocturne 3 diodes IR portée 15 mètres

• Luminosité minimum : 0.5 Lux en couleur, 0,3 Lux en noir et blanc, 0 Lux en IR

• Compression d’image : H264

• Caméra pour utilisation en intérieur

• Fixation murale ou au plafond

• Code xe (CBR) ou taux de code modiable (VBR), plage de réglage du ux de code: 32K ~ 10M

• Balance des blancs : Auto / intérieur, extérieur, lampe sodium, manuel

• Alarme : Détection de mouvement (réglage de sensibilité)

• Connexion : Ethernet (10M / 100M Base-T) RJ-45

• Navigateurs : Internet Explorer 6.0 ou sup, Chrome, Firefox

• Contrôle sur mobile : iPhone, Android

• Compatible Onvif 2.2, RTSP, Topsee UC2 PC, AEVISION NVR I8

• Températures d’utilisation : -30°C à +60°C

• Taux d’humidité supporté : 0% à 90% sans condensation

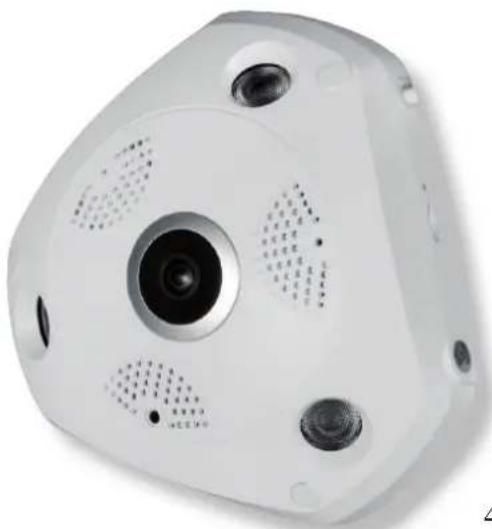

• Alimentation : PoE ou DC 12V, 0.25A IP-PROCAM/I-004 Caméra Dôme IP 2 Méga pixels pour surveillance en intérieur. Vision panoramique à 360°. Alimentation PoE.

• Résolution : Max 1920 x 1080P @ 30 fps

• Objectif : 1,27 mm F: 1,8 permettant une vision à 360° avec montage au plafond ou 170° avec montage au mur

• Vision nocturne 3 diodes IR portée 15 mètres

• Luminosité minimum : 0,5 Lux en couleur, 0,3 Lux en noir et blanc, 0 Lux en IR

• Compression d’image : H264

• Caméra pour utilisation en intérieur

• Fixation murale ou au plafond

• Code xe (CBR) ou taux de code modiable (VBR), plage de réglage du ux de code : 32K ~ 10M

• Balance des blancs : Auto / intérieur, extérieur, lampe sodium, manuel

• Alarme : Détection de mouvement (réglage de sensibilité)

• Connexion : Ethernet (10M / 100M Base-T) RJ-45

• Navigateurs : Internet Explorer 6.0 ou sup, Chrome, Firefox

• Contrôle sur mobile : iPhone, Android

• Compatible Onvif 2.2, RTSP, Topsee UC2 PC, AEVISION NVR I8

• Températures d’utilisation : -30°C à +60°C

• Taux d’humidité supporté : 0% à 90% sans condensation

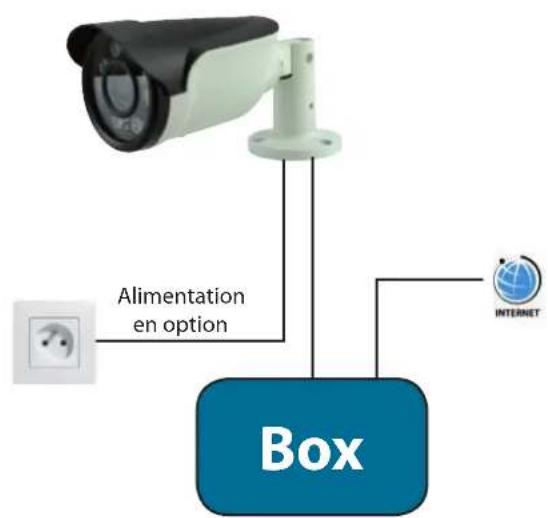

• Alimentation : PoE ou DC 12V, 0.25A 46CHAPITRE 7 : Exemples d’utilisation Box Alimentation en option 3G / 4G Appli MCL PRO sur Play store ou Apple store Surveillance sur smartphone Surveillance sur ordinateur et smartphone Box Alimentation en option 3G / 4G Appli MCL PRO sur Play store ou Apple store Programme CMS (Si besoin d’enregistrement sur PC) Via navigateur avec adresse particulière de la box (1 caméra par page) Visualisation et réglages uniquement Néccessite la conguration de l’adresse IP particulière de la caméra sur la box pour consultation à distance (Voir sur le site de votre FAI)

La caméra et la box doivent être dans la même plage réseau Ex : 192.160.1.001

Pour visualisation, réglages et enregistrement Pour visualisation, réglages et enregistrement ou CMS (plusieurs caméras, enregistrement et plus d’options)Box 3G / 4G Appli MCL PRO sur Play store ou Apple store Via navigateur avec adresse particulière de la box (1 caméra par page) ou CMS (plusieurs caméras, enregistrement et plus d’options) Néccessite la conguration de l’adresse IP particulière de la caméra sur la box pour consultation à distance (Voir sur le site de votre FAI) Surveillance sur ordinateur et smartphone Pour plusieurs caméras avec NVR Switch PoE Surveillance sur ordinateur et smartphone Pour plusieurs caméras 3G / 4G Appli MCL PRO sur Play store ou Apple store Programme CMS Pour les caméras uniquement Pas d’accès au NVR possible Néccessite la conguration de l’adresse IP particulière du NVR sur la box pour consultation à distance (Voir sur le site de votre FAI) Switch PoE HDMI Box

Pour visualisation, réglages et enregistrement Pour visualisation, réglages et enregistrement Programme CMS (Si besoin d’enregistrement sur PC) Via navigateur Via adresse NVR pour visualisation comme sur la TV (plusieurs caméras et utilisation des fonction du NVR possible Via navigateur Via adresse de la caméra pour visualisation caméra par caméra6.1 Manuel d’utilisation de la gestion des périphériques

1. Pour la Gestion des périphériques vous trouverez dans le CD le logiciel Device manager, installer le

et suivez les instructions suivantes:

1 - Cliquez sur cette icone pour ouvrir le programme

2.Cliquez sur «Recherche IP» Sélectionnez l’adresse IP de la caméra IP

493. IP Addrese de la caméra IP, masque de sous-réseau, passerelle, HTTPPort, TCPPort, vous pouvez mo-

dier les paramètres spéciques en fonction de votre segment de réseau et de votre adresse IP. Après la n de la modication, vous devez enregistrer les paremètres et redémarrer la caméra

4. Après le redémarrage de la caméra IP, vous devez rechercher l’adresse IP et la sélectionner, puis cli-

quez sur «WebBrowse» et entrez dans la navigation.Après avoir cliqué sur «WebBrowse» entrez dans IE (attention: installez ActiveX si vous vous connectez pour la première fois).

5. Après avoir ni d’installer ActiveX, saisissez le nom d’utilisateur: admin

Mot de passe par défaut: pas de mot de passe, puis cliquez sur «vous connecter», vous pouvez choisir le code principal, cliquez sur «OK» pour visualiser.
