Type de produit	Caméra de surveillance réseau HD
Marque	MCL
Modèle	IPCAM075EWHD
Encodage vidéo	H.264
Résolutions supportées	Triple flux (résolutions multiples)
Connectivité réseau	Ethernet RJ45, Wi-Fi 802.11b/g/n
Configuration Wi-Fi	WPS/QSS, appairage automatique par ultrason (One Key WiFi)
Stockage local	Carte SD intégrée 8 Go (format MP4)
Vision nocturne	Éclairage infrarouge avec filtre IR-CUT
Audio	Microphone intégré (pas de sortie audio)
Angle de vue	Variable selon la focale de l'objectif (ajustable manuellement)
Alimentation	Adaptateur secteur (non spécifié, estimation : 5V DC)
Navigateurs compatibles	IE, Firefox, Chrome, Safari
Application mobile	iOS et Android (fournie par le fabricant)
Technologie P2P	Plateforme cloud du fabricant compatible P2P
Protocoles supportés	RTSP, ONVIF, DDNS, UPNP, SMTP, FTP
Détection de mouvement	Oui, avec actions d'alarme (email, FTP, carte SD)
Réinitialisation	Bouton Reset : 10s pour réinitialisation usine, 3s pour WPS
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides
Sécurité	Changer le mot de passe par défaut (admin/123456) ; mise à jour firmware via interface
Certification	CE (conforme aux normes ETSI et EN)

FOIRE AUX QUESTIONS - IPCAM075EWHD MCL

Comment connecter la caméra à mon réseau Wi-Fi ?

Utilisez la fonction WPS/QSS : appuyez sur le bouton Reset pendant environ 3 secondes, puis activez WPS sur votre routeur. La caméra se connecte automatiquement. Vous pouvez aussi configurer via l'application mobile ou l'interface navigateur en recherchant le réseau Wi-Fi dans les paramètres.

J'ai oublié le mot de passe de la caméra. Que faire ?

Le mot de passe par défaut est admin / 123456. Si vous l'avez modifié et oublié, maintenez le bouton Reset enfoncé pendant 10 secondes pour restaurer les paramètres d'usine, puis utilisez les identifiants par défaut.

Comment visionner la caméra depuis mon téléphone ?

Téléchargez l'application mobile fournie par le fabricant (iOS ou Android). Connectez la caméra à votre réseau, puis ajoutez-la via l'application en utilisant le P2P (numéro d'identification) ou en recherchant la caméra sur le réseau local.

La vision nocturne ne fonctionne pas. Pourquoi ?

Vérifiez que le filtre IR-CUT est activé (paramètre 'vue de nuit' dans la configuration). Assurez-vous que les LEDs infrarouges ne sont pas obstruées. En environnement très lumineux, la caméra peut ne pas basculer en mode nuit. Ajustez le seuil de commutation dans les paramètres d'image.

Comment enregistrer les vidéos sur la carte SD ?

Dans l'interface navigateur, allez dans Stockage > Gestion de la carte SD. Activez l'enregistrement programmé (horaire des photos ou vidéos) ou déclenché par alarme (détection de mouvement). La carte SD de 8 Go est intégrée.

La caméra ne se connecte pas au Wi-Fi via WPS.

Certains routeurs ne supportent pas WPS. Essayez de connecter la caméra via câble Ethernet d'abord, puis configurez le Wi-Fi depuis l'interface navigateur (Paramètres réseau > Configuration Wi-Fi). Vous pouvez aussi utiliser l'application mobile pour l'appairage ultrason.

Puis-je utiliser la caméra sans abonnement cloud ?

Oui, la caméra fonctionne en local. Vous pouvez accéder aux flux via navigateur ou application P2P sans abonnement. L'enregistrement sur carte SD est gratuit. Les services cloud optionnels peuvent nécessiter un abonnement.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez le bouton Reset enfoncé pendant plus de 10 secondes après la mise sous tension. La caméra redémarrera avec les réglages par défaut. Le mot de passe revient à admin/123456.

La qualité d'image est floue. Comment régler la mise au point ?

Tournez doucement la lentille de l'objectif pour ajuster la mise au point. Si l'image reste floue, vérifiez les paramètres de résolution et de débit dans l'interface. Nettoyez la lentille avec un chiffon doux.

Puis-je voir la caméra depuis un ordinateur sans installer de plugin ?

Oui, sélectionnez 'Voir la Video - Modèle 2' dans l'interface navigateur. Cela permet la visualisation sans plugin, mais certaines fonctionnalités avancées sont limitées. Pour une utilisation complète, installez le plugin (Modèle 1).

MODE D'EMPLOI IPCAM075EWHD MCL

1 Description du produit

1.1. Présentation du produit

Merci d'utiliser notre camera reseau HD, ce produit est une camera reseau intégrée destinée aux applications de video en reseau, idéale pour votre maison, votre magasin, votre bureau, votre exploitation ou surveiller vos proches

Nom d'utilisateur et mot de passage par défaut de la caméra Nom d'utilisateur: admin Mot de passage: 123456

Carcacteristiques du produit:

Compatible avec la technologie d'encodage H.264, capable d'émettre flux video de trois résolutions, idéal pour une variété d'environnement des niveaux, et indépendant les uns des autres.
Compatible avecle protocole Wi-Fi 802.11b/g/n
Compatible avec la configuration par une touche WPS / QSS.
Si la camera dispose d'un microphone intégré, elle n'a pas besoin de se connecter au réseau, il est suffisant de configurer Wi-Fi à travers le téléphone portable avec la fonction One Key Wifi. (appairage automatique via ultrason)
Carte SC integree 8Gb, possible d'enregister pendant longtemps et par alarme, compatible au format MP4.
Compatible IE / Firefox / Chrome / Safari et autres navigateurs pour voir la video et regler les différents paramétres de laamera.
Avec la plate-forme cloud du fabricant, Compatible avec la technologie P2P.
Application mobile iOS / Android fourni par le fabricant.
Application Windows PC foundry par le fabricant.

Camera

Lumiere infrarouge: La lumiere infrarouge est utilisee pour I'edairage de nuit de la camera IP, Foilhumain ne peut pas la detecter. La luminosite et le nombre de diodes infrarouge déterminé la distance d'edairage.
IR CUT: C'est un moyen de commutation de filtré, qui permet de basculer à un filtré différent pour le jour et la nuit. Cette fonction permet d'avoir un bon rendu de couleurs en toutes conditions de lumière
Objectif: L'objectif permet la focalisation de I'image. La distance locale influence le champ de I'bjectif. Plus la focale est courte, plus Tangle de vue est large Si I'Image est floue, vous pouvez tournier doucement la lentille pour regler la mise au point et obtenir une bonne nette;
- Remise à zéro: En cas de besoin après le démarrage normal du système, appuyez sur le bouton de réinitialisation pendant 10 secondes ou plus, l'apparéil se restoure aux paramétres d'usine et redémarré; appuyez sur le bouton de réinitialisation pendant environ 3 secondes pour configurer Wi-Fi par WPS/QSS; appuyez brievement sur le bouton de réinitialisation, si l'apparéil est connecté au Wi-Fi, alors l'indicateur de luminé de Wi-Fi clignote pendant quelques secondes. Il est possible de déterminer la force du signal Wi-Fi par la fréquence de clignotation, plus l'indicateur clignote rapidement, plus fort est le signal.

2. Appherence du produit

Camera

3. Connexion

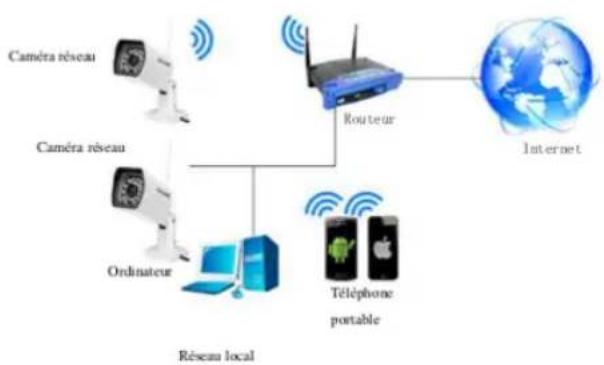

3.1 Mode de connexion

Figure 1

Camera

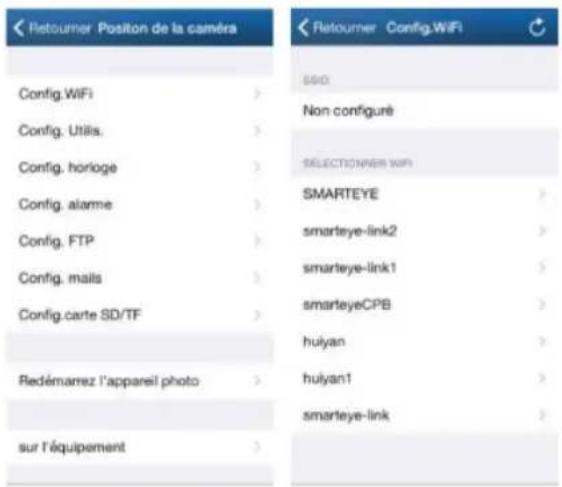

Figure 2 (App de téléphone portable)

rapidement quelques fois, puis laamera se connecte automatiquement au routeur, une fois connectee, le voyant bleu reste allumé constamment. Remarque : Certains routeurs ne supportent pas la fonction WPS/QSS, ils ne peuvent donc pas etre configurés par cette façon.

Figure 4

4 Regarder laamera video par le navigateur

4.1 Acceder à la page deamera et installer le plug-in de video

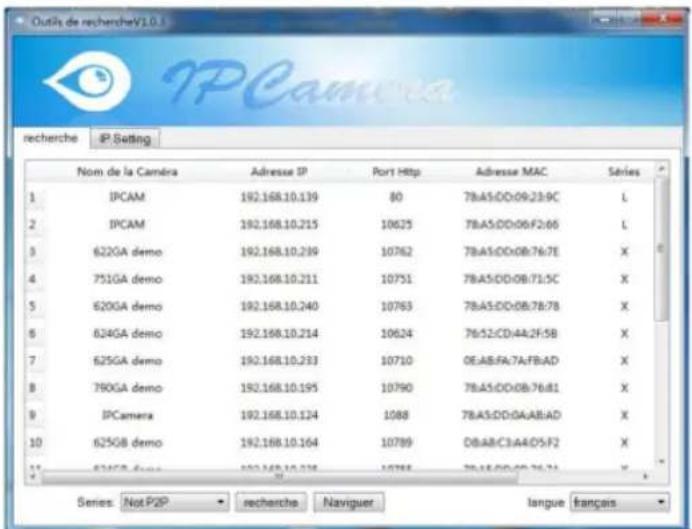

Double cliquez sur l'outil de recherche « SearchPro » à CD,CHOISSEZ « NotP2P», et puis cliquez sur « Rechercher » (Figure 5).

Camera

Figure 5

Choisissez uneamera parmi toutes les cameras trouvés, double diquèz le souris pour ouvir automatiquement le navigateur, et puis entrez le nom d'utilisateur et le mot de passage dans la boite de dialogue d'authortification pop-up pour se connecter à la page intégrée de la camera. [Figure6]

Comell: le nom d'utilisateurs et le mot de passage par default; admin/123456, veillez: changeier: mot de passage pour assurer la sécurité.

Camera

Figure 6

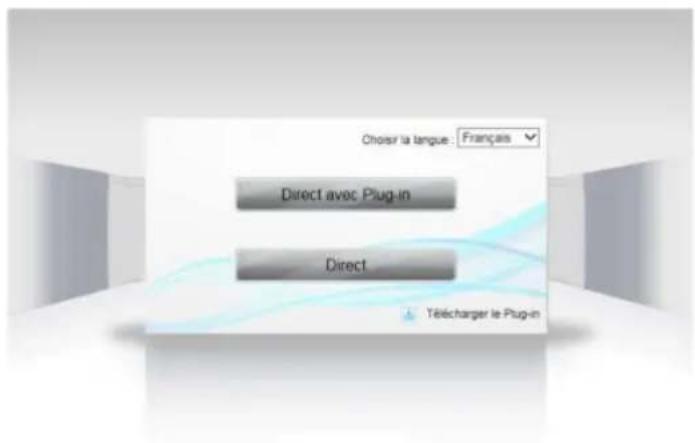

Si vous scélectionné «Voir la Video-Modèle 1», Lors de la première utilisation, il faut télécharger le plug-in, comme dans la figure 6, cliquez sur le lien « Telecharger le plug-in », télécharger le et inställé le.

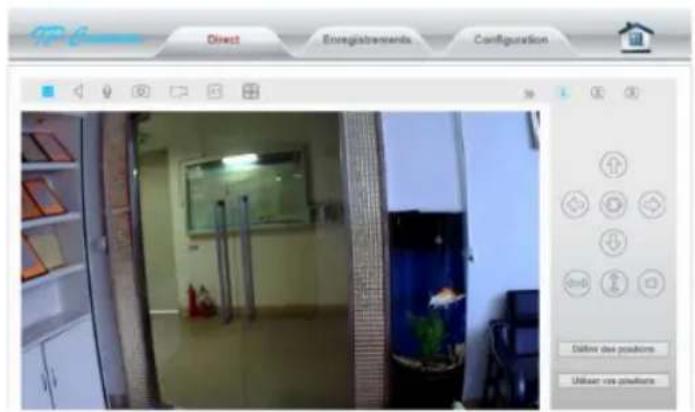

- Si vous sLECTIONnez «Voir la Video-Modèle 2», il n'y a pas besoin de télécharger le plug-in. Utilisation du modele 2 permet le visionnage de la video mais limite les possibilites de parametresages. Pour une utilisation complete est préferable d'utiliser le modele 1 avec le plug-in.

TP Camera

Figure 8

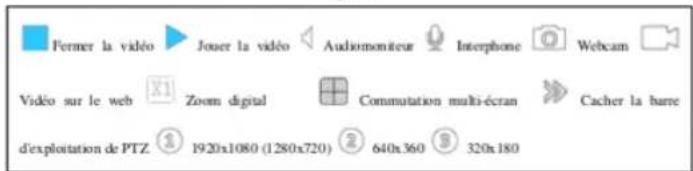

Remarque:

1.Nouvelle option d'affichage de 1 ou 4 écrans, mais il faut configurer chaqueamera dans l'affichage multi voir chap 5.1.1.5.

5 Recherche/ lecture de video sur SD par le navigateur

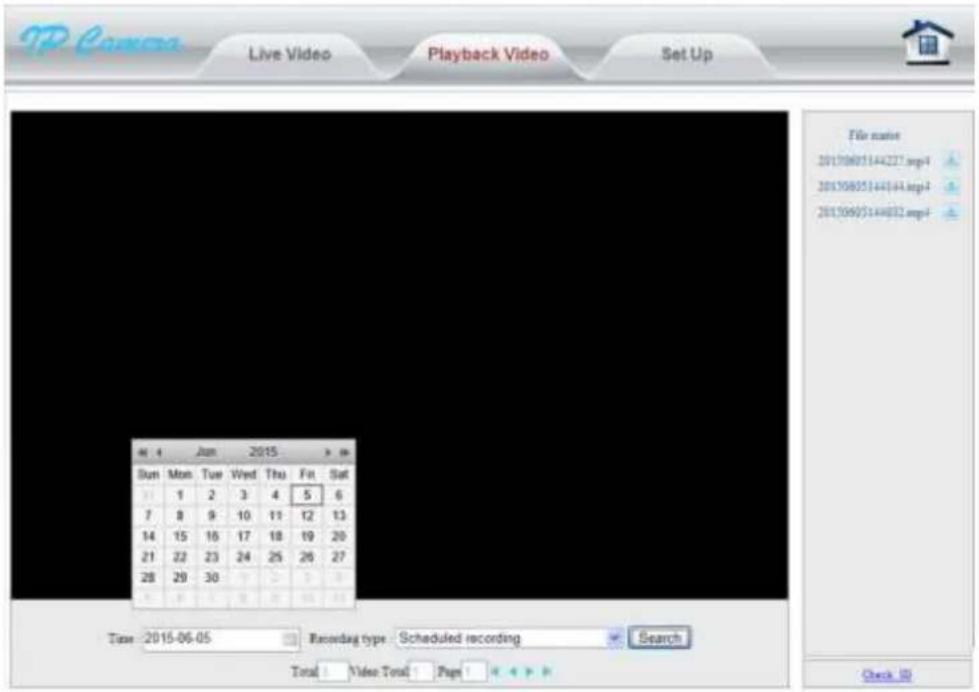

5.1 Lecture de video

Cliquez sur « Lecture de video » pour acceder à l'écran de lecture de video SD. Choisissez la date d'enregistrement ou faire la recherche, cliquez sur « Rechercheur», alors vous trouvez les chiers d'enregistrement listed à cee date. Cliquez sur le chier listed pour une lecture de la video, ou bien cliquez sur le bouton télécharger pour le téléchargement du chier d'enregistrement. (Figur9)

Figure 9

6 Conguraon deamera et mode local

6.1 Conguraon de l'appareil

6.1.1 Systeme

6.1.1.1 Etat Appareil

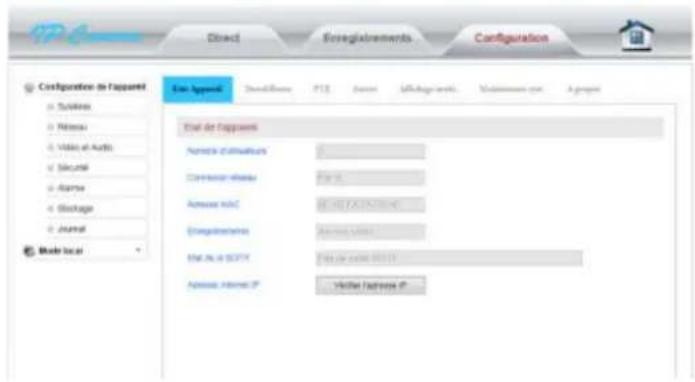

Sur « État Appareil», vous pouvez voir le nombre d'ulisateurs accédant à ce moment à laamera/ connexion réseau/ Adresse MAC/État et informaon d'enregistrement video sur la carte SD/Adresse internet IP, etc. (Figure 10)

Camera
Figure 10

6.1.1.2 Configuration de date et heures

C

PP Camera

Fure 14

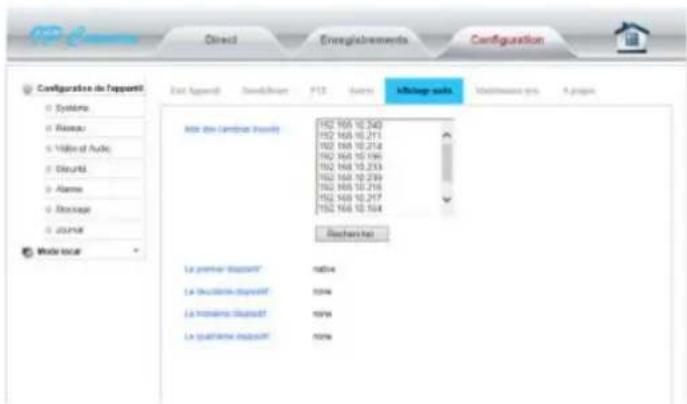

If faut seulment configurer I'affiche multi. Ici pour voir 1 ou 4 ecran d'image

6.1.1.6 Maintenance du système

La « Maintenance sys. » comprend les paramètres du système et la programmation du redémarge; « Vous pouvê paramétrer le redémarge de laamera, sauvégarde les paramètres/restaurer défaut/ Mise à jour du Firmware et la programmation du redémarge de laamera. (Figure 15)

Camera

Figure 16

6.1.2 Reseau

6.1.2.1 Paramétres IP

Dans les * Parametes IP*, vous pouvez modifier l'adresse IP de laamera, DHCP est le mode par défaut (acquisition automatique). (Figure 17)

TP Camera

Figure 18

6.1.2.3 Configuration de Wi-Fi

Cliquez sur recherche, puis cliquez sur activer Wi-Fi, désigné le réseau Wi-Fi ou se connecter, entrez le mot de passage du réseau Wi-Fi, cliquez sur « Enregistrer», alors la configuration de Wi-Fi est terminée. Àprous la réussite de la configuration, vous pouvez cliquer sur « Tester » pour vérifier s'il est bien connecté au réseau sans fil. (Figure

19

Camera

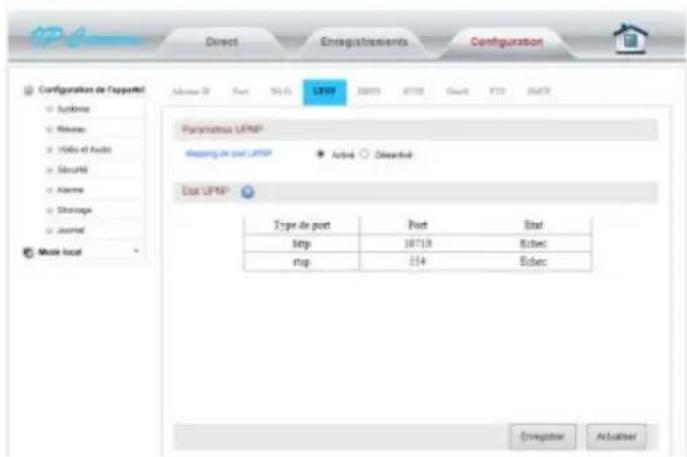

6.1.2.4 Configuration d'UPNP*

Entrez dans « UPNP», l'utilisateur peut activer la fonction de « Mapping de port UPNP » pour voir l'état d'UPNP. (Figure 20)

Figure 20

6.1.2.5 Configuration de DDNS

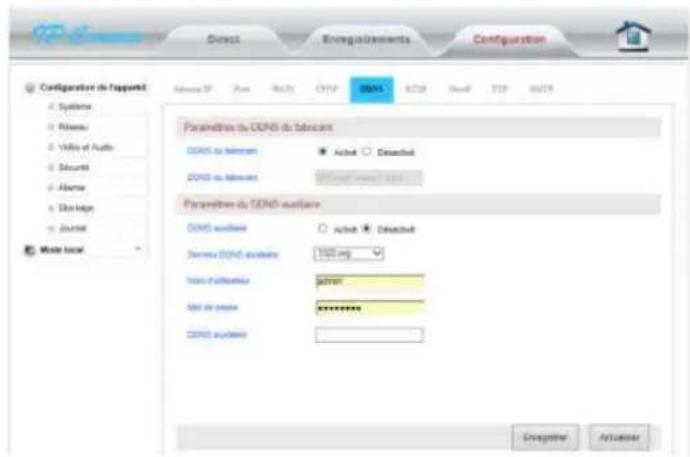

Aprés avoir accédé à la configuration de DDNS, l'utilisateur peut activer le DDNS du fabricant et configurer un

PCamera

Figure 21

6.1.2.6 Configuration de RTSP et Onvif

Accedez à la configuration de RTSP, l'utiliser peut configurer le port RTSP, dans le même temps désactiver la fonction de verification de RTSP (Figure 22).

Vouypouezutiliercertainlogicielde streamingRTSP pour accederadesvideosdeIappareil, comme VLC. Le lien d'acces estle suivant:

Le premier couant: rtsp://utilisateur:not de passage @ IP:rtsp port / live / ch0

Camera

PP Camera

Figure 23

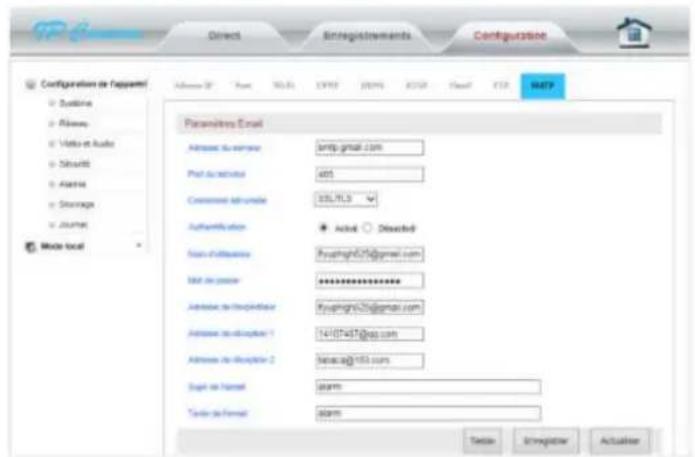

6.1.2.8 Configuration de SMTP (E-mail)

Accedez à l'écran de configuration de la boite du courier électronique, selon le cas de configuration de la figure suivante, entre les paramètres du courier électronique relatif, pour atteindre l'objet de transmission du courier électronique (Figure 24)

Suggestion: Lorsque vous saissiez les parametres de SMTP, il faut faire attention particulierment à la cohérence de la bolte aux lettres del'expéditeur et au serveur de la bolte du courrier électronique.

Camera

Figure 24

6.1.3 Video et audio

6.1.3.1 Paramètres du codage de video

Accedez aux parametes du codage de video, vous pouvez configurer la fréquence d'alimentation de la caméra et le flux video. (Figure 25)

La fréquence d'alimentation comprend : 50HZ, 60HZ ;

Figure 25

6.1.3.2 Paramétres audio

L'IP-CAM075EWHD ne gere pas l'audio

Figure 26

PP Camera

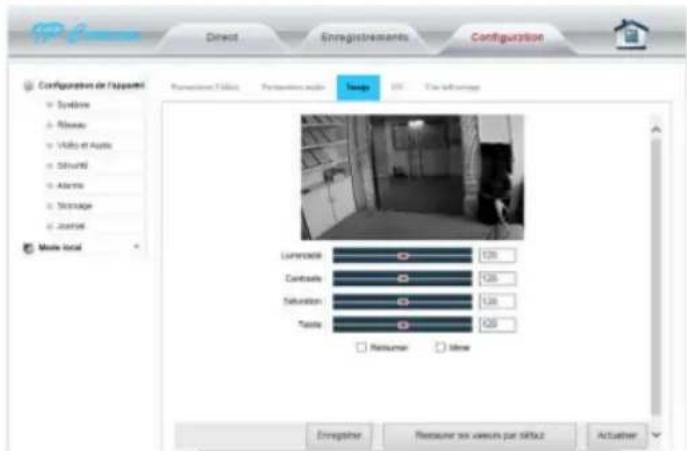

6.1.3.3 Configuration d'image

Entrez dans la configuration d'image, vous pouvez configurer le mode « minoir/retoumer » de l'imagé de laamera, ainsi que la luminosité / contraste / saturation/ teinte, pour obtenir un meilleur effet de couleur. (Figure 27)

Figure 27

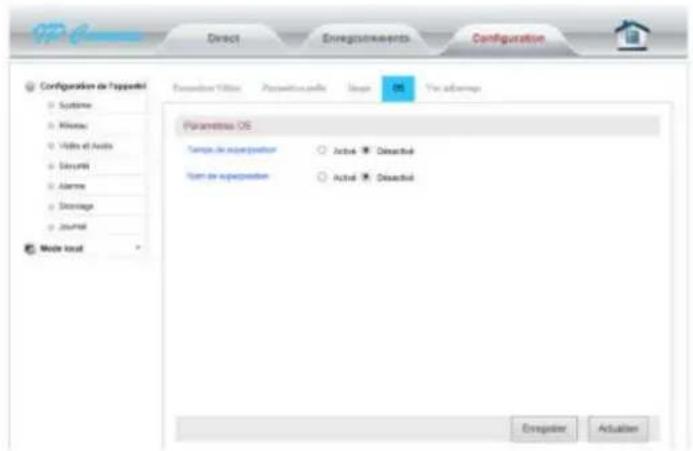

6.1.3.4 Configuration d'OSD

Camera

Figure 28

6.1.3.5 Configuration de vue denuit

Entrez dans la configuration de vue de nuit, vous pouvez configurer la lumière infrarouge et indicateur IR. (Figure 29)

Camera

6.1.4 Sécurité

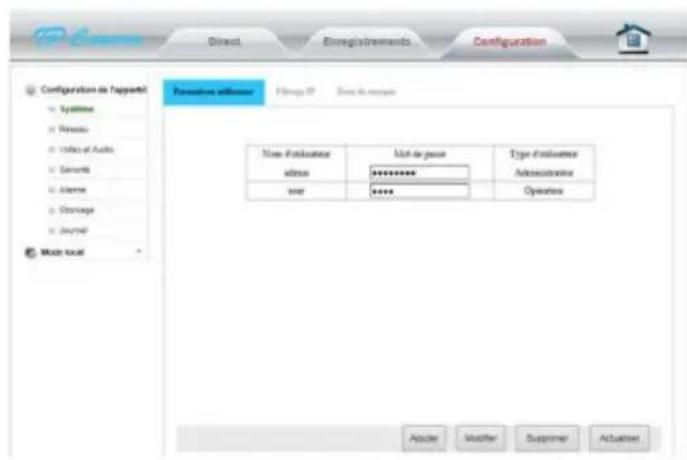

Acceder la gestion de l'utiliser, l'utiliser peut ajouter ou modifier l'utiliser selon les besoins. (Figure 30)

Figure 30

Conseil: Aprets Topation, clique sur « Enregister », puis cliqueur sur le bouton « Actualiser », le contenu modifie sera affiché sur le navigateur.

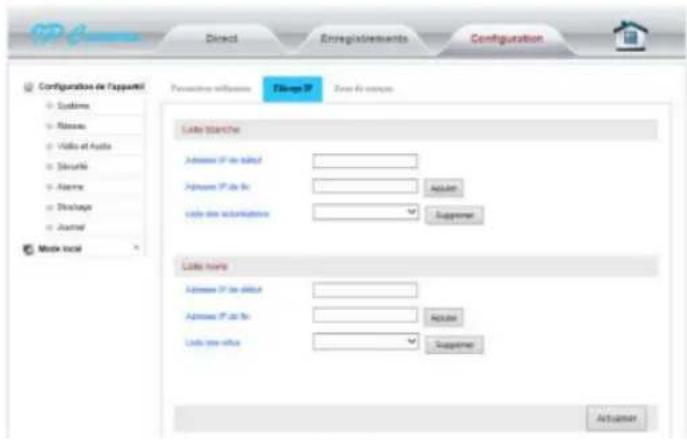

Lutiliseurpeutconfiguerieleftrtepsonlafiguresuivante,pourpermettreourefusera certaineadreses

PCamera

Figure 31

Selon l'Image suivante, l'utiliserer peut effectuer un traitement de masquage sur la zone qui n'est pas a surveiller. Cliquez sur « Commencer le parametrage » et puis cochez devant chaque fenetre, l'image affiche une boite rouge correspondante, cliquez sur cette boite et elle devendra noire. Cliquez et deplacze le souris pour déplacer et modifier la taille de la boite, cliquez sur « Enregistrer » pour terminer la configuration. Il est possible de selectionner 4 zones différentes

Camera

6.1.5 Alarme

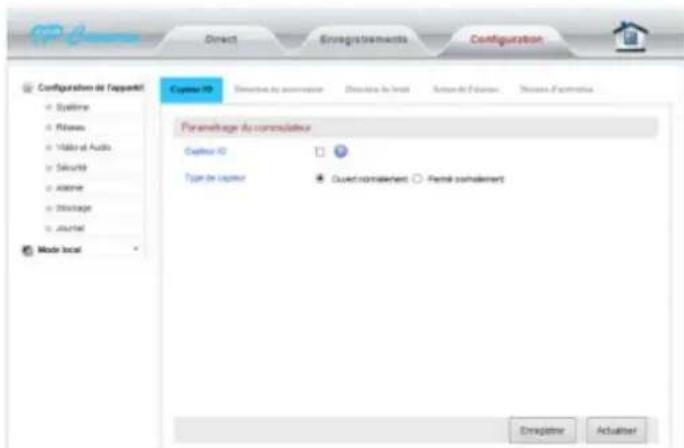

6.1.5.1 Capteur IO

L'IP-CAM07SEWHN de dispose pas de capteur IQ; elle n'est donc pas concennere par ce chapitre

Figure 33

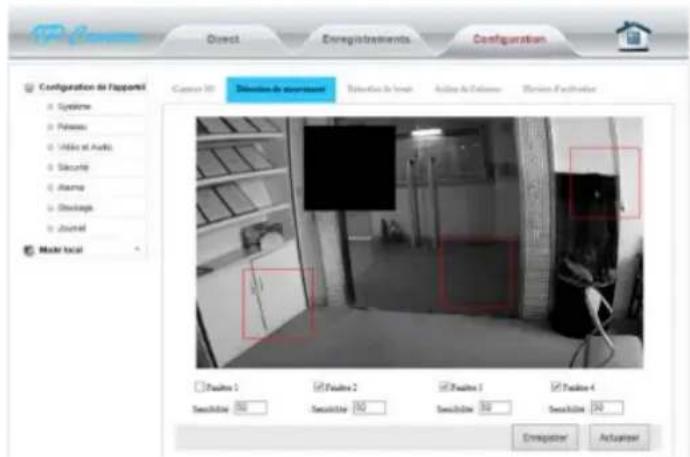

6.1.5.2 Detection de mouvement

Camera

Figure 34

6.1.5.3 Detection de bruit

IP-CAM07SEWHD ne dispose pas de la détction de bruit. (Elle n'est pas équipée de microj

Camera

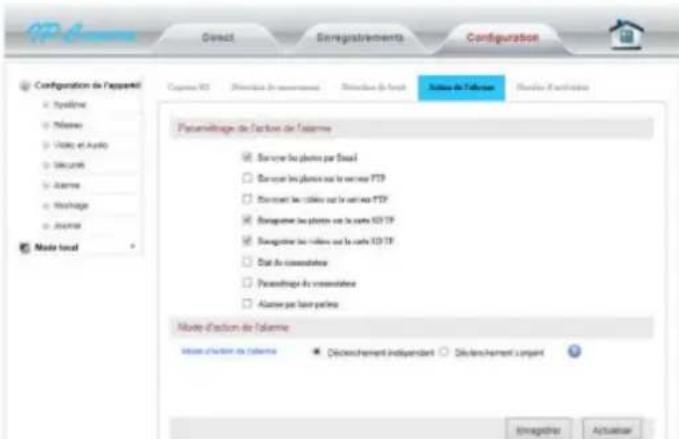

6.1.5.4 Configuration d'action de l'alarme

Accedez à la page de configuration d'action de l'alarme, répondez à l'animale détectée par la détéction IO de mouvement et de bruit, plusieurs actions d'alarme se déclenchent ensemble; Envoyer la photo par Email, envoyer la photo sur le serveur FTP, envoyer la video au serveur FTP, envoyer la photo sur la carte SD, envoyer la video sur la carte SD, sortie d'I/O et la position prédéfinie de PTZ. (Figure 36)

Conseil: Possibillé d'utilisation de « Déclarchément conjoint » des modes d'action de l'alarme :

Si l'utilisateur a activé la détéction de bruit et de mouvement dans le même temps, activé « Déchénement conjoint » si la détéction de bruit et la détéction de mouvement ontTrouve ensemble de l'annulaire, l'action de « Action de la détérance » sera déclenchée.

Figure 37

6.1.6 Stockage

6.1.6.1 Gestion de la carte SD

Accedez à la gestion de la carte SD pour voir et télécharger les fichiers video /photo sur la carte SD, et la capacité de la carte SD, vous pouvez aussi formater la carte SD. (Figure 38)

Figure 38

Camera

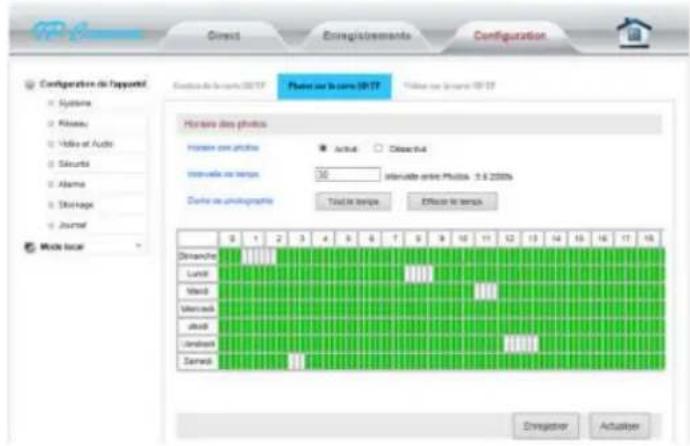

6.1.6.2 Configuration de photo sur la carte SD (Horaire des photos)

Acceder à la configuration d'horaire des photos dans la configuration de la carte SD, vous pouvè activer la fonction d'horaire des photos de la carte SD, avec l'intervaleur de temps entre photos de 5 à 2000 secondes. Il est aussi nécessaire de définir la durée de la plage de prise de vue; Le système du temps est de 7 jours, avec 24 heures par jour et 15 minutes par trame. (Figure 39)

Figure 39

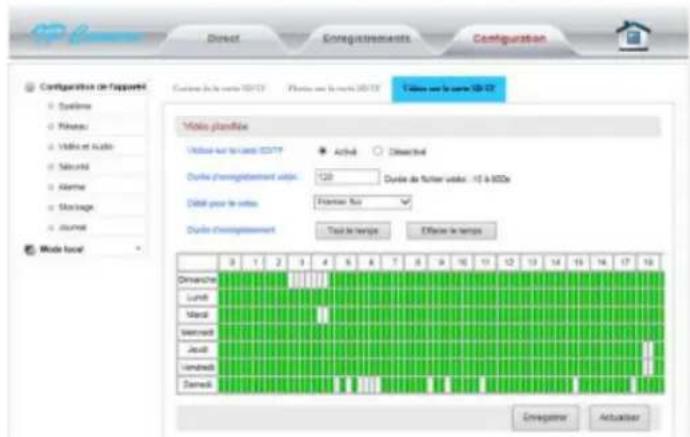

6.1.6.3 Configuration de video sur la carte SD

Camera

Figure 40

6.1.7 Journal

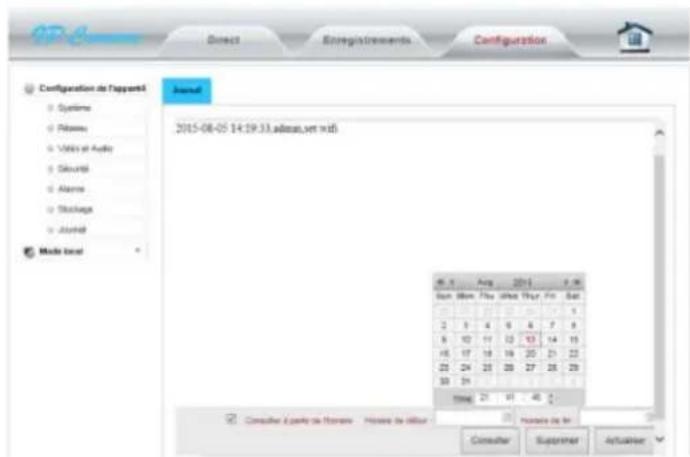

Accedez à la fonction du journal, cela vous permet de voir le journal d'opération des fonctions de laamera par les utilisateurs. (Figure 41)

Camera

Figure 42

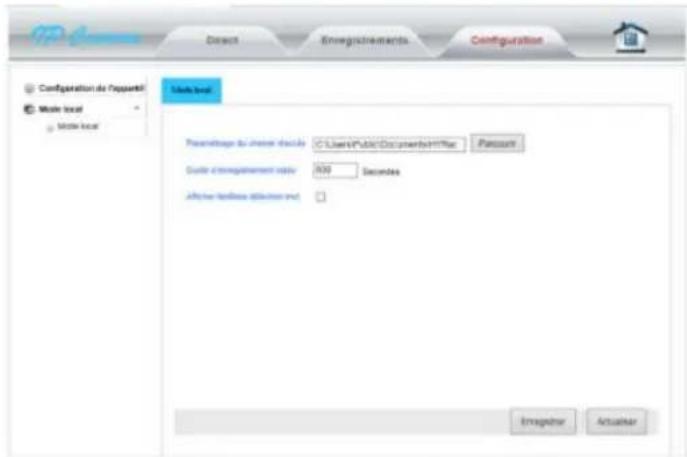

6.2 Mode local

Entrez dans le mode local, vous pouze définir le chemin d'accès de video et de photo sur l'ordinateur, ainsi que la durée d'enregistrement video. (Figure 43)

Comels:

Lorque you utilise un navigateur supérieur à iE9, utilisez "Executer en tant qu'administrateur", de sortir que le chemin d'accès de video et le chemin de photo puisant être bien sauvagedar; le chemin d'accès de video ne doit et au moment de l'action de la commande P3 le chemin d'accès de photo et le contrôle

TP Camera

Figure 43

7 Regarder la video via le portable

Voir le mode d'emploi pour l'application du portable.

8 Regarder la video via l'ordinateur

Voir le mode d'emploi pour le terminal de l'utilisationur ordinaire.

9 Déclaration de conformité CE

Camera

ETSI EN 300328 V1.8.1

ETS1EN301489-1V19.2(2011-09)

ETSI EN 301 489-17 V2.2.1(2012-09)

EN62479:2010,EN60950-1:2006+

A11:2009+A1:2010+A12:2011+A2:2013

Pour obtenir toute la déclaration de conformité, veuillez nous envoyer un courriel à l'adresse [e-mail].

Importé par:

MCL

20 allée des touches

Zac des Communes

78260 ACHERES France
