Intitulé	Description
Type de produit	Décodeur satellite numérique
Caractéristiques techniques principales	Compatible avec les normes DVB-S et DVB-S2, supporte la résolution jusqu'à 1080p
Alimentation électrique	Alimentation externe, 12V DC
Dimensions approximatives	Dimensions : 320 mm x 220 mm x 50 mm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les systèmes de télévision par satellite et les téléviseurs HD
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	12V
Puissance	Consommation électrique : 15W maximum
Fonctions principales	Enregistrement numérique, guide électronique des programmes (EPG), fonction de pause en direct
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, respecter les instructions de sécurité fournies dans le manuel
Informations générales utiles	Vérifier la compatibilité avec votre installation satellite avant l'achat

FOIRE AUX QUESTIONS - DSR 2020 PHILIPS

Comment allumer le PHILIPS DSR 2020 ?

Pour allumer le PHILIPS DSR 2020, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Que faire si le téléviseur ne détecte pas le PHILIPS DSR 2020 ?

Vérifiez que le câble HDMI ou le câble antenne est correctement branché. Assurez-vous également que le téléviseur est réglé sur la bonne source d'entrée.

Comment réinitialiser le PHILIPS DSR 2020 ?

Pour réinitialiser l'appareil, maintenez le bouton d'alimentation enfoncé pendant 10 secondes jusqu'à ce que l'appareil redémarre.

Que faire si l'image est floue ou de mauvaise qualité ?

Vérifiez les connexions du câble et assurez-vous qu'il n'y a pas d'interférences. Essayez de changer la résolution dans les paramètres de l'appareil.

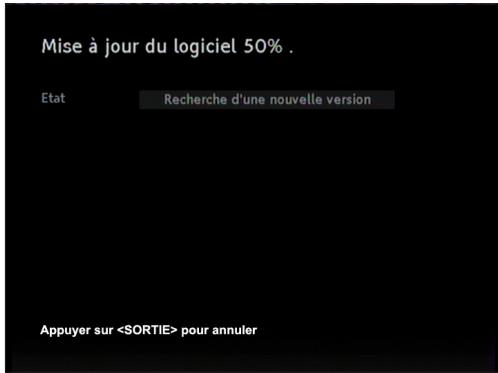

Comment mettre à jour le logiciel du PHILIPS DSR 2020 ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran pour télécharger et installer la mise à jour.

Pourquoi le PHILIPS DSR 2020 ne capte-t-il pas certaines chaînes ?

Cela peut être dû à un signal faible ou à une mauvaise orientation de l'antenne. Vérifiez l'orientation de l'antenne et refaites une recherche de chaînes.

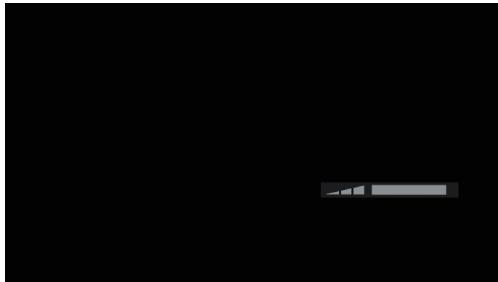

Comment régler le volume sur le PHILIPS DSR 2020 ?

Utilisez les boutons de volume situés sur la télécommande pour augmenter ou diminuer le volume.

Comment accéder aux paramètres de l'appareil ?

Appuyez sur le bouton 'Menu' de la télécommande, puis sélectionnez 'Paramètres' dans le menu principal.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont chargées. Si le problème persiste, essayez de réinitialiser la télécommande en enlevant les piles pendant quelques minutes.

Comment connecter le PHILIPS DSR 2020 à Internet ?

Accédez aux paramètres réseau dans le menu, sélectionnez 'Wi-Fi', puis suivez les instructions pour vous connecter à votre réseau sans fil.

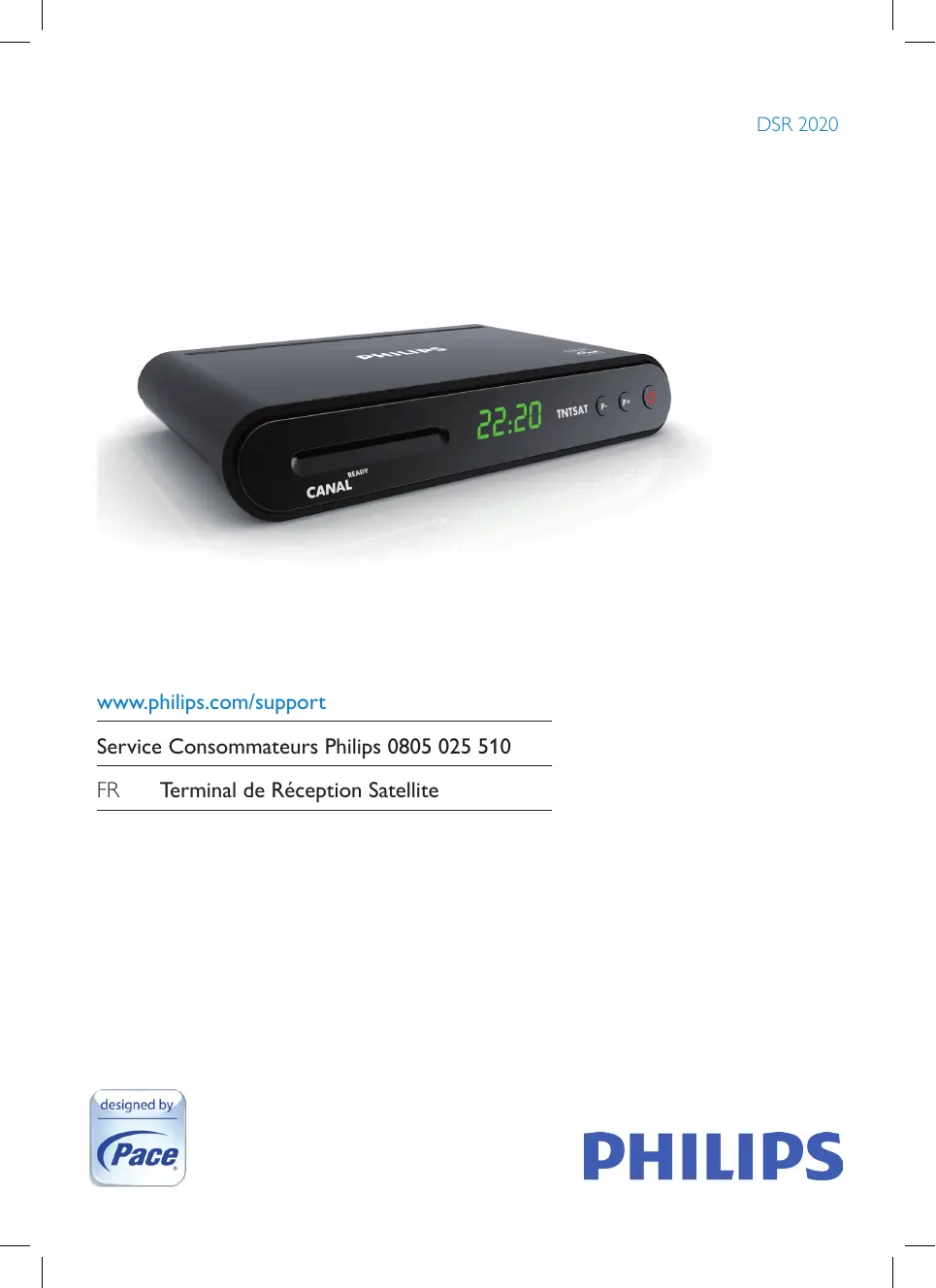

MODE D'EMPLOI DSR 2020 PHILIPS

Service Consommateurs Philips 0805 025 510

FR Terminal de Réception Satellite

Table des matieres

1 Important 3
2 Voiture Terminal de Réception Satellite 6
2.1 Contenu de l'emballage 6
2.2 Autre équipement nécessaire 7
2.3 Présentation du Terminal de Réception Satellite 7
2.4 Présentation du menu général 8
2.5 A propos de ce manuel utiliseur 8

3 Premiers pas 9
3.1 Préparatifs 9
3.2 Connexion 10
3.3 Configuration 11

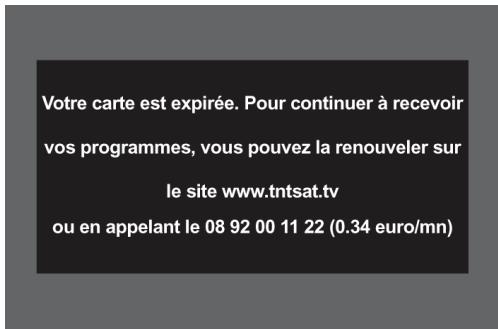

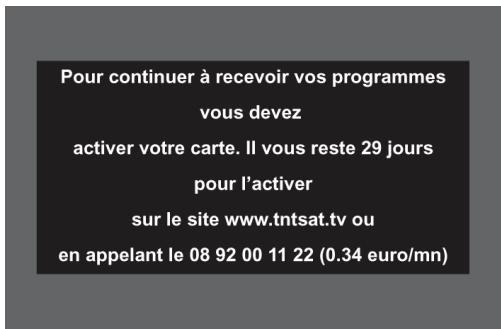

3.4 Messages carte TNTSAT 14

4 Utilisation de votre Terminal de Réception Satellite 15

4.1 Regarder la télévision 15

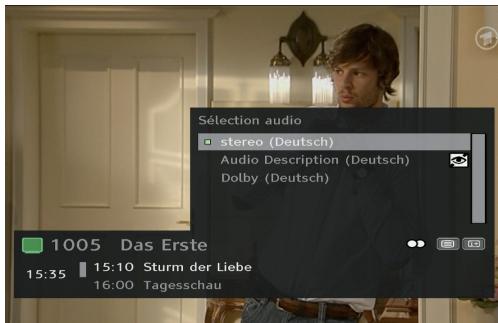

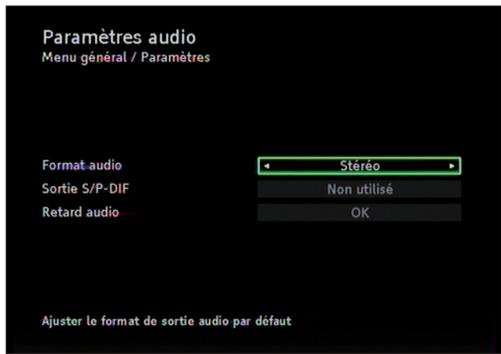

4.2 Ajustement d'image et format audio 17
4.3 Sélection Audio / sous-titres 17
4.4 Menu général 17

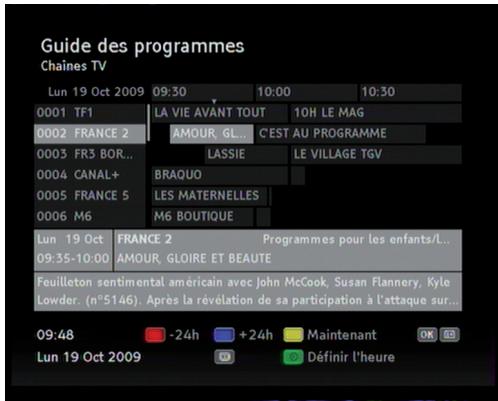

4.5 Guide des programmes 18
4.6 Vérifier le signal 19

5 Utilisation avancée de votre Terminal de Réception Satellite 20

5.1 Présentation détaillée du Terminal de Réception Satellite 20
5.2 Présentation détaillée de la télécommande 21
5.3 Présentation détaillée des messages de l'afficheur du terminal 22
5.4 Présentation détaillée du menu général 24

6 Maintenance 36
6.1 Nettoyage 36
6.2 Replacement 36
6.3 Recyclage 36

7 Garantie et service 36
8 Caracteristiques techniques 37
9 Glossaire 39

10 Questions fréquentes 40

Contacts 42
Marques et logos 42

1 Important

Prenez le temps de dire ce manuel utiliser avant d'utiliser le Terminal de Réception Satellite.
Ce manuel contient des informations importantes concernant le fonctionnement de votre terminal.

Recyclage de votre ancien apparéil Votre apparéil est conçu et fabriqué avec des matériaux et des composants de haute qualité qui peuvent être recyclés et réutilisés. Si un produit ou son emballage présente ce symbole avec une poubelle sur roues barrée d'une croix,)ceci signifie qu'il tombe sous le coup de la Directive CE 2002/96/CE. Veuillez vous informer auprès de votre commune sur le système de tri sélectif mis en place pour les apparéils électriques et électroniques. Veuillez respecter les prescriptions en vigueur et ne jetez pas vos apparéils hors d'utilisation à la poubelle. La mise au rebut de votre ancien apparéil dans le respect de ces prescriptions contribue à prévenir les conséquences négatives potentielles pour l'environnement et la santé. Les piles ne doivent pas été jetées à la poubelle avec vos déchets@ménagers. Remettez-les à un point de collecte de piles usagées.

Le symbole « Recyclage de matérielux » qui figure sur le carton d'emballage et sur le mode d'emploi signale que ces composants peuvent être recyclés. Ne les jetez donc pas à la poubelle comme des déchets ménagers normaux.

Le symbole « Recyclage de matérielux » qui figure sur les éléments d'emballage en matière plastique signale que ces composants sont recyclables. Ne les jetez donc pas à la poubelle comme des déchets ménagers normaux.

Ce symbole figurant sur l'emballage en carton signifie que l'entreprise qui a mis ce produit sur le marché participé financièrement à la collecte sélective des emballages.

Votre Terminal de Réception Satellite a été fabriqué dans le respect des normes de sécurité en vigueur, mais il convient de suivre les instructions ci-dessous pour l'utiliser en toute sécurité. Conserveces informations pour pouvoir vous y référer à tout moment.

Avertissement

Votre terminal utilise un bloc d'alimentation et il a eté fabriqué dans le respect des normes de sécurité en vigueur. Il convient toute fois de respecter les instructions suivantes afin de garantir son bon fonctionnement. Ces instructions doivent être conservées pour consultation ultérieure.

• Avant de brancher le bloc d'alimentation sur le secteur, vérifie que la tension correspond à cette indiquée sur le bloc d'alimentation. Si la tension du secteur est différente, consultez votre revendeur.
• Le bloc d'alimentation est concu pour fonctionner en interieur uniquement.
• Le terminal et le bloc d'alimentation ne contiennentaucum composant dont l'utilisateur pourrait assurer seul la maintenance. N'essayez pas de les ouvrir. Toute opération de maintenance doit être effectuee par des services qualifiés.
• Le bloc d'alimentation doit être remplaced en cas de dépréciation. Toujours demander l'assistance d'un spécialiste.
• Il est recommandé de débrancher le bloc d'alimentation en cas d'orage.
• Pour prévenir tout risque d'incendie ou d'électrocution, n'exposez pas le terminal aux intempéries ou à l'humidité.
• Le terminal doit être installé sur une surface stable et les trous d'aération ne doivent pas'être obstrués par des objets tels que journaux, nappes, ridesaux, etc.
• N'installez pas le terminal à proximé d'une source de chaleur telles qu'un radiateur, un fourneur ou tout autre appeareil dégageant de la chaleur. Protéguez-le de l'ensoleillement direct.
  Lors de l'installation du terminal, veiliez à laisser un espace d'environ 5 cm autour de l'appareil afin de permettre à l'air de circuler librement et d'empêcher ainsi tout phénomène de surchauffe.
• Faites en sorte que le bloc d'alimentation soit toujours accessible pour pouvoir procéder à un arrêt d'urgence.
• Ne placez,aún object inflammable sur le terminal (bougie etc.)
• Aucun objet contenant un liquide ( comme un vase par exemple) ne doit être placé sur le terminal. Le terminal ne doit jamais être mouillé ou éclaboussé. Si tel était le cas, débranchez le et consultez votre revendeur.
  Veillez à ce que les enfants ne placentaucornps étranger dans les ouvertures.
• Pour nettoyer le terminal, utilisez un chiffon doux légèrement humide (non mouillé). N'utilise pas de chiffon abrasif ou d'aérosol de nettoyage.
• Les piles installées dans la télécommande ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, celle d'un feu ou d'origine similaire.

Environnement

Ce terminal a eté concu avec le souci de limiter son impact sur l'environnement. Il est conforme aux directives europeennes 2005/32/EC. Cela fait partie des engagements de Pace en matière de responsabilité environnementale.

Ce terminal incorpore une touche de mise à l'arrêt. A l'arrêtYOUR terminal ne consomme que très peu d'énergie, beaucoup moins comparé au mode Veille active. Reportez-vous au tableau ci-dessous, et notez que :

• La mise à l'arrêt de votre terminal économique de l'énergie (et donc de l'argent) et contribue à réduire les émissions de dioxyde carbone nocives pour l'environnement.
• Pourmettrevoertemaiàl'arrétpappuyezsurleboutonsitué surla faceavantde l'appareil.
• Vous pouvez utiliser la touche Ⓒ de la télécommande pour passer du mode Marche au mode Veille active.
• Lorsque votre terminal est à l'arrêt il ne pourrait ni être mis à jour ni exécuter les enregistrements programmés. Ces deux fonctions sont toute fois disponibles en mode Veille active.
• Si vous n'utilise pas votre terminal pendant plusieurs jours, vous pouvez débrancher son bloc d'alimentation de la prise secteur. Cela permettra de supprimer toute consommation énergétique.

Mode de fonctionnement du terminal	Affichage panneau avant	Consommation énergétique standard	Consommation énergétique annuelle standard
Bloc d'alimentation débranché du secteur	Pas de message affché	0 W (nulle)	27,73 kWh*
Terminal en mode Arrêt**	Pas de message affché	0,99 W**
Terminal en mode Veille Active	Horloge uniquement	2,8 W
Terminal allumé	Numéro de châne	6,6 W

• Estimation de consommation d'un terminal allumé pendant 4,5 heures par jour, en mode Veille Active pendant 15 heures par jour et en mode Arrêt 4,5 heures par jour.

Note Importante

** Dans le Mode Arrêt du terminal, celui-ci consomme très peu d'énergie, la télécommande est inactive et tous les afficheurs du terminal sont éteints.

Le seul moyen de rallumer le terminal est d'appuyer sur le bouton (Marche/Arrêt) du terminal.

2 VoRsTeR Mterinal de Reception Satellite

Merci d'avoir acheté le Terminal de Réception Satellite Philips. Afin de bénéficier pleinement du support Philips, enregistrez votre produit sur www.philips.com/welcome.

Votre terminal est dédié à la réception des chaînes gratuites de la TNT HD diffusées sur le satellite ASTRA 1. Il est livré avec une carte d'accès TNTSAT qui en autorise la réception. Voitre terminal permet également l'accès à l'une des offres CANAL+/CANALSAT (abonnement non-inclus).

Prenez le temps de dire ce guide d'utilisation avant de vous servir de votre Terminal de Réception Satellite. Il contient des informations et des remarques importantes relatives à son fonctionnement.

2.1 Contenu de l'emballage

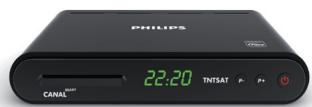

Terminal de Réception Satellite
Bloc d'alimentation

Cable Peritel

1 télécommande et 2 piles

Kit carte à puce

Guide de bienvenue

Manuel utiliseur

Avertissement

Les sacs en plastique peuvent être dangereux.

Pour éviter tout risque d'étouffement, ne pas laisser le sac à la portée des enfants.

2.2 Autre équipement nécessaire

Antenne satellite + LNB universelle

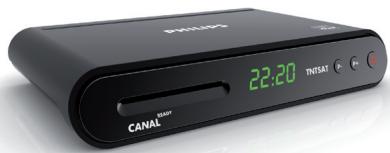

2.3 Présentation du Terminal de Réception Satellite

Panneau avant

Panneau arrère

Télécommande

Televiseur

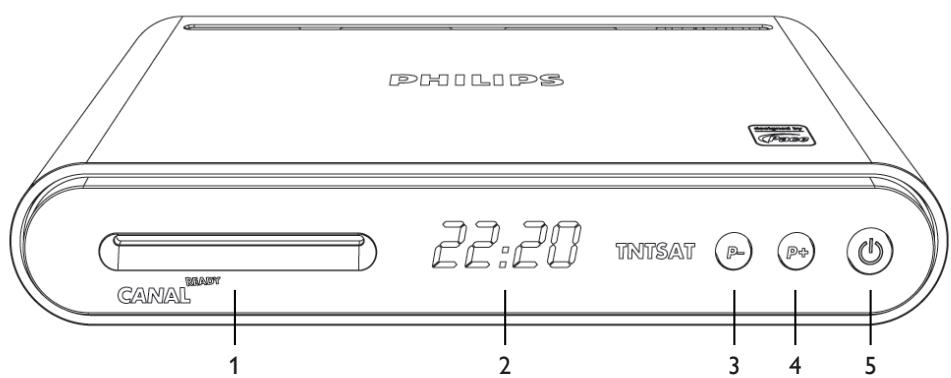

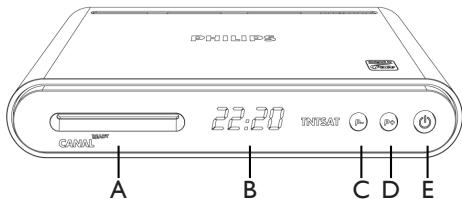

Panneau avant

A Compartment carte à puce
B Afficheur
C P-,programme precedent
D P^+ ,programme suivant
E Mise en marche/arrêt

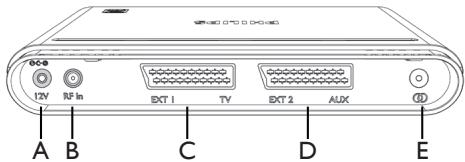

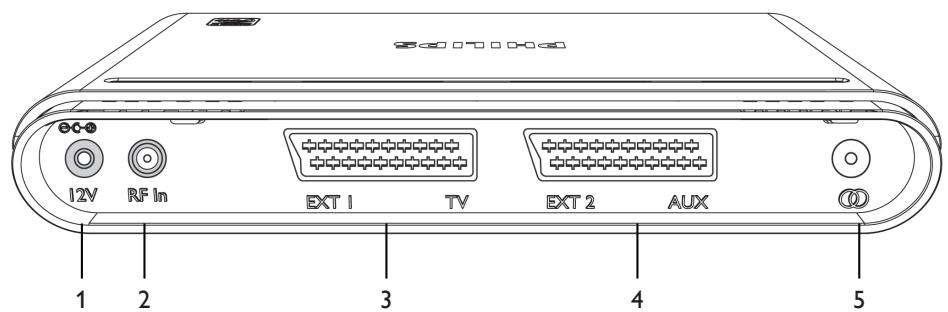

Panneau arrête

A 12V - Entrée alimentation
B Entrée antenna satellite (connecteur F)
C EXT1 TV - Prise Péritel pour téléviseur
D EXT2 AUX - Prise Péritel pour enregistrure
E L/R - Prise jack de sortie audio analogue*

• Très bassé tension de sécurité

L'etiquette d'identification est située sous le terminal.

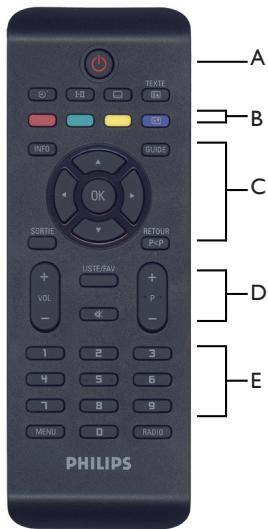

Telecommande

A Mise en veille
B Touches contextualles des menus
C Touches de navigation des listes et menus
D Contrôle de volume/ Changement de programme
E Clavier numérique

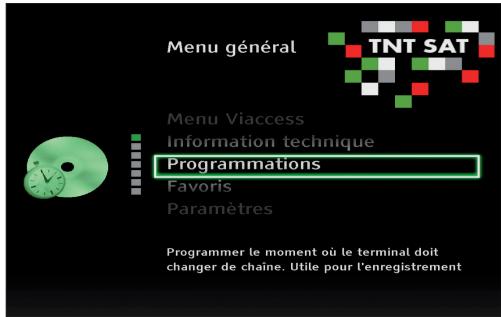

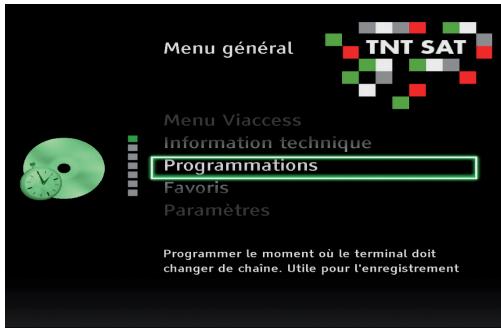

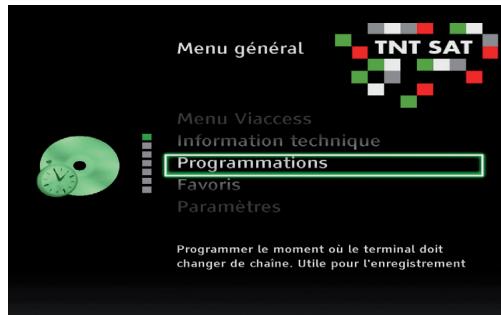

2.4 Présentation du menu général

L'accès à ce menu nécessite que l'installation du produit soit effectué.

1 Appuyez sur la touche MENU de la télécommande pour acceder au menu général.

Le Menu général s'affiche:

2 Utilisez les touches / et OK pour naviguer dans les différents menus.

Note

Pour une presentation détaillée du menu général, reportez-vous au chapitre 5.4 Présentation détaillée du menu général.

2.5 A propos de ce manuel utiliseur

Ce manuel utilisateur contient les informations nécessaires pour :

• Connecter et installer votre Terminal de Réception Numérique,
• Le régler et l'adapter au moins à votre installation et à vos besoin,
  Utiliser toutes les fonctions de votre Terminal de Réception Satellite

Chaque symbole ci-dessous a une signification particulière.

Danger

Décrit des cas de blessures graves ou mortelles.

Mise en garde

Décrit des situations susceptibles d'endommager l'appareil.

Avertissement

Décrit les actions requises pour éviter des situations dangereuses ou déconseillées.

Note

Informations additionelles.

Conseil

Informations utiles mais facultatives. Par exemple, des informations sur une utilisation alternative.

Premiers pas

Dans ce chapitre, vous trouvrez des informations utiles pour commencer à vous familiariser avec le terminal.

3.1 Préparatifs

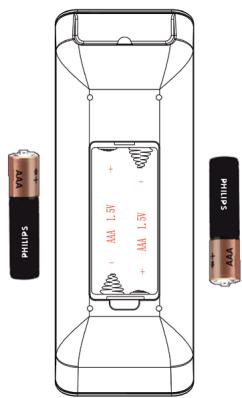

Preparer la télécommande

1 Retirez le couvercle du compartmente a piles.
2 Insérez les deux piles fournies dans la télécommande, en respectant les indications (+/-) indiquées dans le compartment.
3 Refermez le compartmente à piles.

Note

Dirigez la télécommande directement vers le Terminal de Réception Satellite et seLECTIONnez la fonction souhaitée

Avertissement

Ne mélangez pas les piles et ne les laissez pas de manière prolongée dans la télécommande sans l'utiliser.

Les piles ne doivent pas etre jetées à la poubelle avec vos déchets menagers. Remettez-les a un point de collecte de piles usages.

Ne les jetez pas au feu.

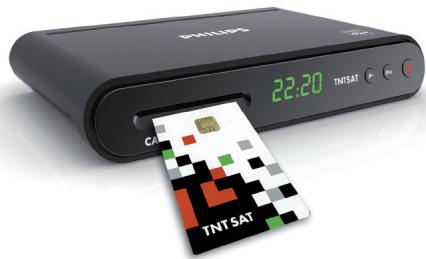

Insérer la carte

Pour insérer la carte à puce :

1 Localisez le compartment à carte à puce situé sur le côte gauche du panneau avant
2 Insérez au maximum la carte dans son emplacement, puce vers le haut. L'extrémité de la carte dépasse légarement de son emplacement.

Mise en garde

Insérez la carte en prénantsoon d'orienter la puce vers le haut.

3.2 Connexion

Veillez à ce que tous les apparciels soient hors tension avant d'effectuer tout branchement.

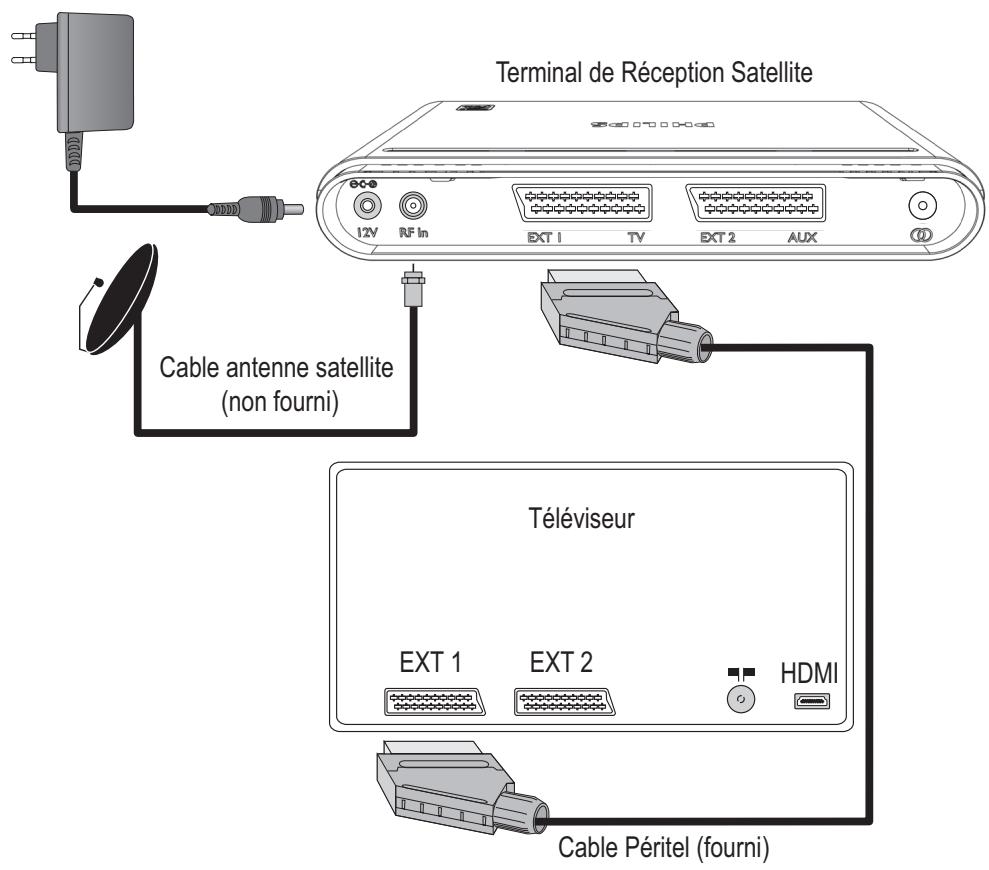

Connexion Péritel

1 Connectez un cable d'antenne (non-fourni) à l'entrée IN du Terminal de Réception Satellite.
2 A l'aide d'un cable Péritel (fourni), connectez la prise EXT 1 TV du Terminal de Réception Satellite à l'une des entrées Péritel du téléviseur.
3 Rebranchez sur le secteur vos équipements audio-video.
4 Branchez le bloc d'alimentation à l'entrée 12V = du Terminal de Réception Satellite.

Afin de facilititer les phases d'installation ultérieures, notez le nom de l'entrée du téléviseur sur laquelle le cable Péritel a été branché (Exemple :EXT 1).

3.3 Configuration

1 Allumez your téléviseur.
2 Sélectionnez l'entrée péritel du téléviseur sur laquelle le Terminal de Réception Numérique est branché.

Note

Si besoin, consultez le manuel d'utilisation de votre téléviseur.

3 Vérifiez que les piles sont correctement insérées dans la télécommande.
4 Branchez le bloc d'alimentation du Terminal sur une prise secteur murale. InSt apparait sur l'afficheur et I'ecran Première installation s'affiche :

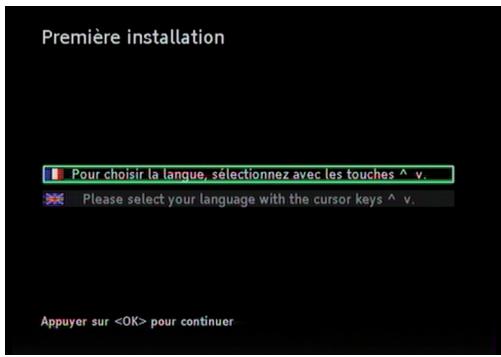

5 Sélectionnez la langue souhaïée avec les touches / .

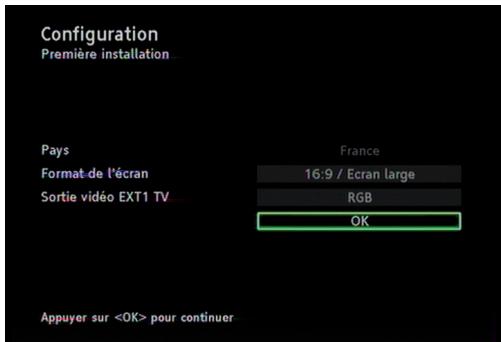

6 Appuyez sur la touche OK. Le menu Configuration s'affiche.

Paramétrz si nécessaire les différentes options disponibles. Pour cela :

• Utilisez les touches / pour sélectionner l'option précédente/suivante
• Utilisez les touches / pour modifier l'option selectionnée

8 Une fois toutes les options paramétrées, appuyez sur / pourmettre OK en surbrillance, puis appuyez sur la touche OK. Le menu Paramètres du LNB Universal s'affiche.

Paramétrz si nécessaire les différentes options disponibles. Pour cela :

• Utilisez les touches / pour selectionner l'option precedente/suivante,
• Utilisez les touches / pour modifier l'option selectionnée.

Note

• Si vous antenne satellite est orientée pour receivevoir le satellite Astra 1, conservez les paramètres par défaut.

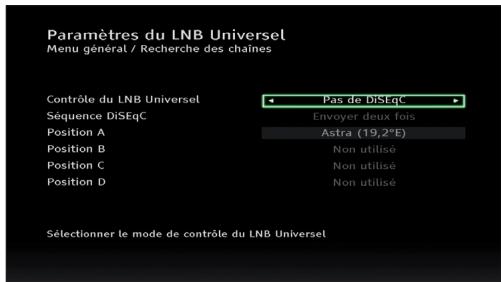

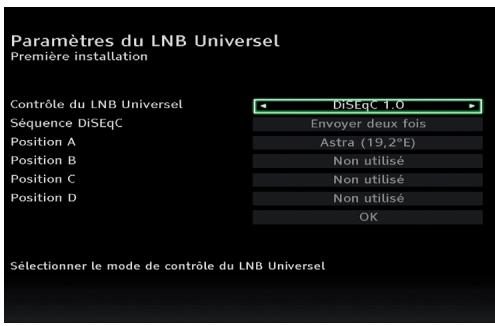

• Si votre installation a un commutateur DiSEqC vérifie que la position A, B, C ou D corresponde bien à l'entrée du commutateur reliée au LNB de l'antenne pointée sur Astra 1 (19.2° Est).

Veuillez contacter votre installer si :

• Voiture antennase satellite n'est pas pointee sur Astra 1.
  Le LNB equipant votre antennes satellite n'est pas de type universel.
• Voiture terminal est connecté à une installation collective.

10 Une fois toutes les options paramétrées, Sélectionnez OK avec les touches / , puis appuyez sur la touche OK.

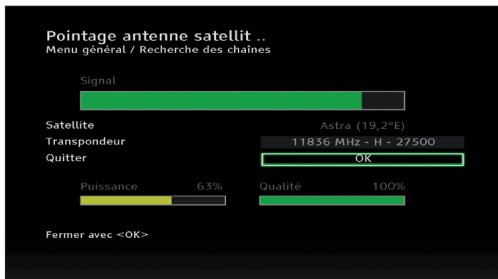

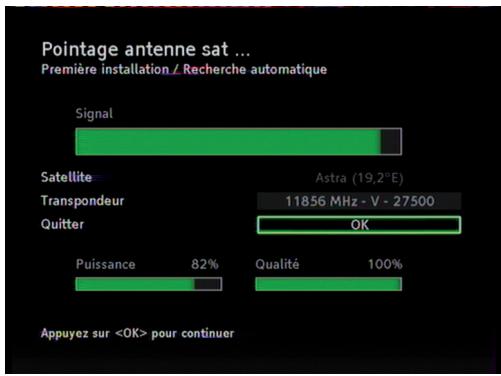

Le menu Pointage antennae satellite s'affiche.

Ce menu vous indique la qualité de la réception satellite :

• Couleur verte : signal deonne qualite.
• Couleur jaune : signal de qualité moyenne.
• Couleur rouge : signal de mauvaise qualité.
• Barre vide : absence de signal.

Note

Si l'indicateur de qualite de signal est a 0% verifiez la position de votre antennne. Faites appel à votre revendeur ou à un installer au besoin.

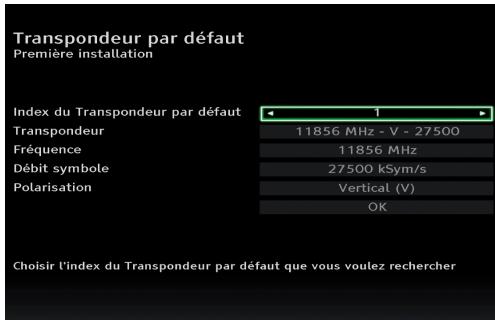

11 Appuyez sur OK pour passer au menu Transpondeur par défaut.

Conseil

Ce réglage sert à l'installation automatique des chaînes. Il est recommandé de ne pas modifier ces valeurs.

12 Parametrez les différentes options disponibles.

Pour cela :

• Utilisez les touches / pour selectionner l'option precedente/suivante,
• Utilisez les touches / pour modifier l'option selectionnée.

13 Une fois toutes les options paramétrées, appuyez sur / pourmettre OK en surveillance puis appuyez sur la touche OK. Le menu Recherche des chaînes s'affiche.

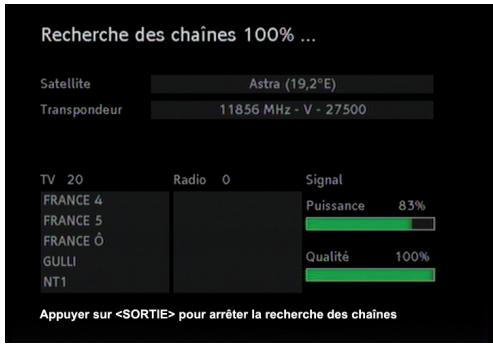

14 Patientez pendant que le terminal recherche les chaînes disponibles.

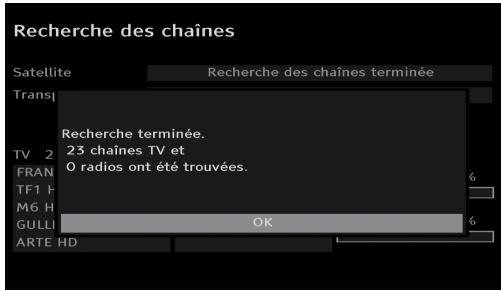

Une fois la recherche terminée, un message vous indique le nombre de chaînes trouvées.

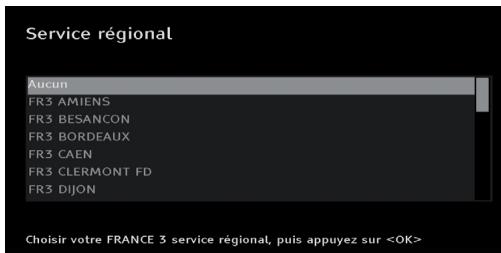

15 Appuyez sur OK. Le menu Service régional s'affiche.

16 Appuyez sur / pour selectionner votre service régional, puis appuyez sur OK. Le menu Niveau de Moralité s'affiche.

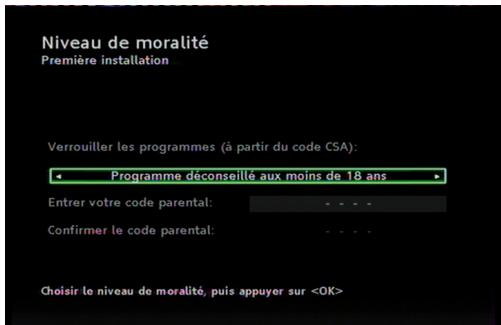

17 Paramétrez le niveau de moralité avec les touches / et appuyez sur OK.
Entrez votre code parental (aussi appelé code PIN) puis appuyez sur OK pour le valider.

Note

Le code parental doit être différent de 0000.

19 Retapez votre code parental, appuyez ensuite sur OK pour confirmer votre code.

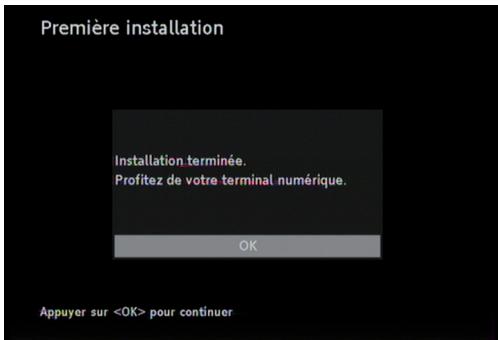

Un écran de fin d'installation s'affiche.

20 Appuyez sur OK pour terminer l'installation. Le Terminal de Réception Satellite affiche la première chaine de la liste.

Votre Terminal de Réception Satellite est prét à être utilisé.

Note

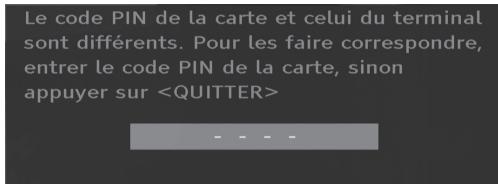

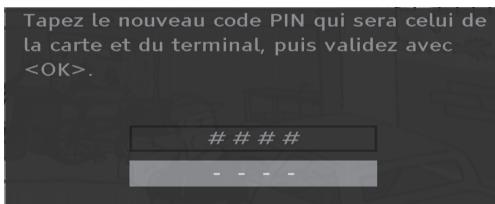

Le code PIN de la carte à puce livrée avec le terminal est 0000. Lors de la première remise en marche, votre Terminal de Réception Satellite vérifie que le code parental est le même que celui de la carte à puce livrée. L'écran suivant s'affiche.

1 Tapez le code PIN de la carte livree.

2 Tapez le même code que celui de votre code parental.

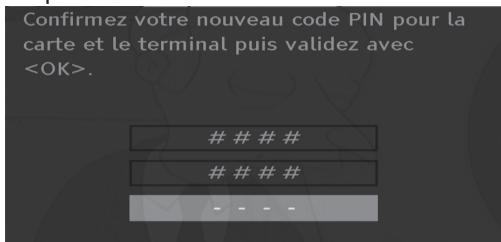

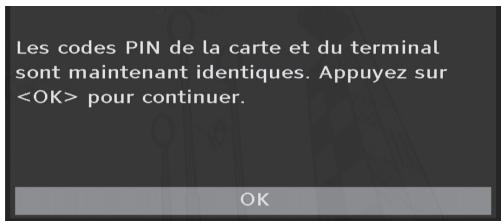

3 Confirmez le nouveau PIN code. L'écran suivant s'affiche.

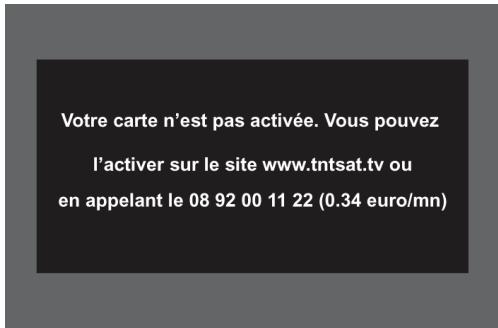

3.4 Messages carte TNTSAT

A la livraison, votre carte est activée avec des droits temporaires. Un message sera affiché sur votre écran pourannoncer que les droits sont prolongés en vous connectant sur le site internet ou en téléphant.

Ce message est affché à chaque sortie de veille du Terminal de Réception Satellite durant cette période de droits temporaires et ceci juste avant la connection sur la vente.

Après avoir noté les renseignements nécessaires, appuyez sur OK pour pouvoir regarder les programmes rapidement.

Passé la période de droits temporaires, si vous n'avez pas activé vos droits, le Terminal de Réception Satellite restera bloqué et vous dévrez impératifement activer vos droits d'accès.

Si vous carte est expires, vous doivent acceder à l'échange de cette carte en vous connectant sur le site www.tnntsat.tv ou en téléphonant au 08.92.00.11.22 (0,34 euro/minute).

4 Utilisation de votre Terminal de Réception Satellite

4.1 Regarder la télévision

Signalisation des états du terminal

• Terminal arrêté : aucun affichage
• Terminal en voille : affichage de l'heure ou de “---:---”
• Terminal allumé : affichage du numéro de châîne

Allumer le terminal

Pour allumer le terminal lorsqu'il est arrêté, appuyez sur le bouton (Marche/Arrêt) sur le panneau avant.

Réveiller le terminal

Pour réveiller le terminal lorsqu'il est en veille, vous pouvez appuyez sur les boutons suivants :

sur la télécommande.
- P + / P - sur la télécommande ou sur le panneau avant,
- N'importe qu'elle touche du pavé numérique de la télécommande.

Note

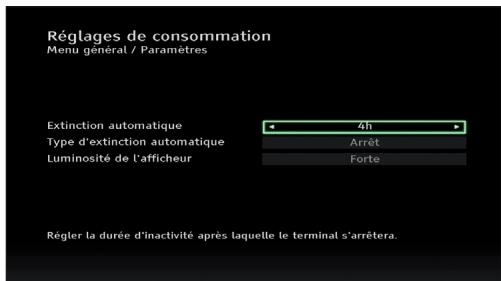

Afin de réduire sa consommation d'énergie, mettez votre Terminal de Réception Satellite en vue des que vous ne l'utilise plus.

Mettre en veille le terminal

Appuyez sur la touche de la télécommande lorsqu'il est allumé.

Arreter le terminal

Appuyez sur le bouton sur le panneau avant du Terminal de Réception Satellite lorsqu'il est en veille ou allumé.

Forcer le redemarrage du terminal

Appuyez sur le bouton du panneau avant du Terminal de Réception Satellite pendant plus de cinq secondes.

Changer de chaîne

Appuyez sur les touches P + / P ou et , ou composez le numero de la chaine souhaitation à l'aide du clavier numérique de la télécommande pour changer de chaine.

Appuyez sur P < P pour revenir à la chaine précédement regardée.

Contrôle du volume sonore

Pour monter ou baisser le volume sonore, appuyez sur les touches VOL +/- ou /

Pour couper/retablir le volume sonore, appuyez sur la touche.

Note

Le volume sonore peut également être réglé par la télécommande de votre téléviseur. Cette solution n'est recommendée que lorsque la télécommande de votre téléviseur peut également commander la plupart des fonctions de votre Terminal de Réception Satellite.

Tout changement de volume sonore est indiqué sur le téléviseur par une barre de volume.

L'icone à droite de l'écran signale un volume sonore coupé.

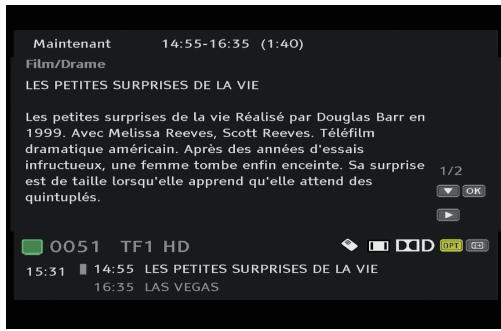

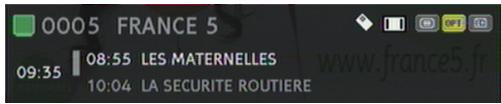

Bandeau d'information

Ce bandeau apparait également à chaque fois que vous changez de chaine. Il disparait automatiquement après quelques secondes.

Le bandeau d'information affiche le numero et le nom de la chaîne sélectionnée ainsi que l'heure.

Sont également affichés le nom du programme en cours et celui du programme à partir.

1 Appuyez sur la touche INFO pour afficher le bandeau d'information.
2 Appuyez de nouveau sur INFO pour afficher les détails sur le programme en cours. Si la description s'etend sur plus d'une page, appuyez sur OK ou sur / pour en afficher la suite

3 Appuyez une troisième fois sur INFO pour afficher les détails sur le programme à partir.
4 Appuyez une dernière fois sur INFO pour fermer le bandeau d'information.

Notes

A tout moment vous pouvez fermer le bandeau d'information en appuyant sur la touche SORTIE.

• Les touches et permettent de naviguer entre les informations du programme en cours et du programme suivant.

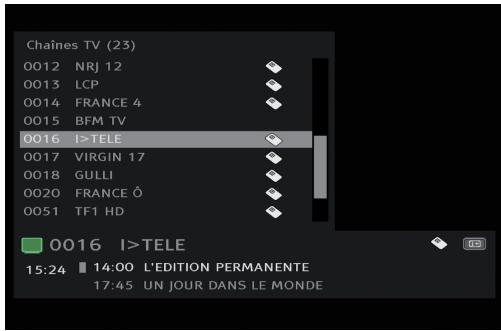

Utiliser les listes de favors

1 Appuyez sur la touche LISTE/FAV ou sur la touche OK pour afficher la liste de châne.

2 Appuyez de nouveau sur LISTE/FAV pour passer à la liste de favors suivante.
3 Une fois arrivé dans la liste de favoris souhaitée, appuyez sur les touches ▲ ou▼ pour sélectionner la chaîne souhaitée.
4 Appuyez sur OK pour voir la chaîne sélectionnée.

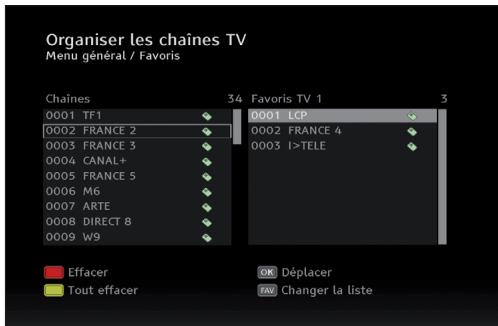

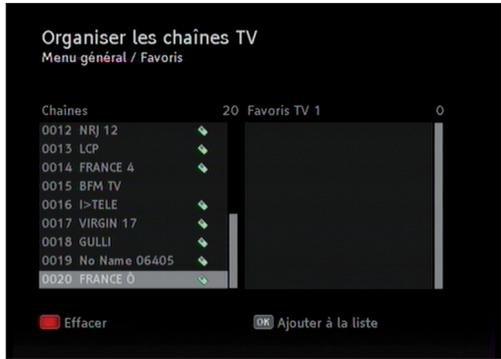

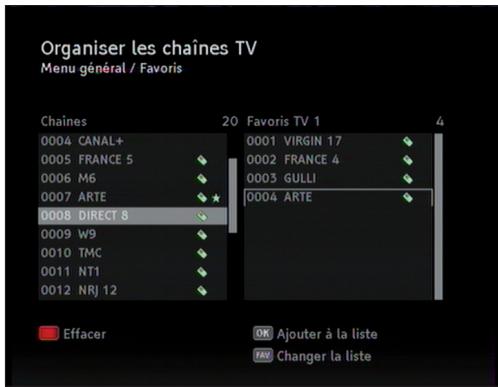

Pour la création et modification de listes de favors, reportez-vous au chapitre 5.

Afficher le télétexte

Appuyez successivement sur la touche TEXTE pour afficher le télétexte, passer en mode transparent et fermer le télétexte.

Une fois dans le télétexte, les moyens d'acceder à une page sont les suivants :

• Utilisez les touches et pour naviguer parmi les pages du télétexte.
• Sélectionnez directement la page souhaitée via le clavier numérique de la télécommande.

Pour sortir du télétexte, appuyez sur SORTIE.

Note

Toutes les chaînes ne proposent pas de télétexte. Pour savoir si une chaîne propose le télétexte, vérifie la présence du logo dans le bandeau d'information.

4.2 Ajustement d'image et format audio

1 Appuyez sur une des touches rouge ou bleue de la télécommande. Un bandeau s'affiche en haut a gauche de l'écran. Il vous indique le type de sortie video utilisé ainsi que les formats d'image et de son utilisés actuellement.

2 Vous pouvez effectuer les actions suivantes :

• Appuyez sur la touche bleue pour changer le format d'image. Reportez-vous au chapitre Paramètres/Sortie video analogue.
• Appuyez sur la touche rouge pour changer le format audio. Reportez-vous au chapitre Paramètres/Paramètres audio

3 Une fois les options paramétrées à votre convenance, appuyez sur SORTIE pour fermer le menu d'options.

Note

Le menu d'options disparait automatiquement après 5 secondes.

4.3 Sélection Audio / sous-titres

Certaines chaînes proposent plusieurs choses de langues audio et/ou des sous-titres.

OPT est visible dans le bandeau si une option audio ou sous-titres est disponible.

Pour changer la langue audio ou les sous-titres (si disponible):

1 Appuyez une ou plusieurs fois sur la touche jaune pour afficher le menu de selection désiré.

2 Utilisez les touches et pourmettre en surbrillance l'option que vous souhaitez utiliser.
3 Appuyez sur OK. L'option可以选择 est immédiatement mise en place.

Note

Céréglage est-temporaire.

4.4 Menu général

1 Appuyez sur la touche MENU pour ouvrir le menu général. L'objet Programmations est en surbrillance par défaut.

2 Utilisez les touches et pourmettre un menu en surbrillance.
3 Appuyez sur OK pour l'ouvrir.

Note

Le menu général disparaît automatiquement après quelques minutes.

Sept menus sont disponibles :

Programmation

Ce menu vous sert à programmer un enregistrement pour votre magnétoscope ou votre enregistrateur de DVD.

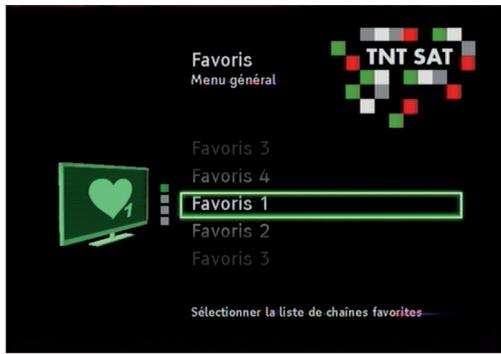

Favoris

Ce menu vous permet de creer et d'editor des listes dechains favorites.

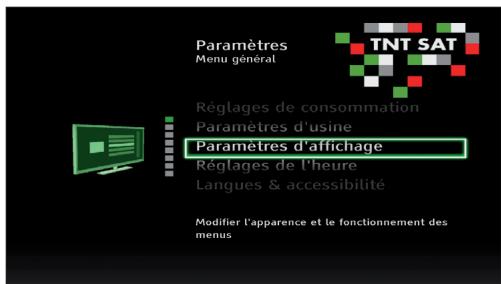

Paramètres

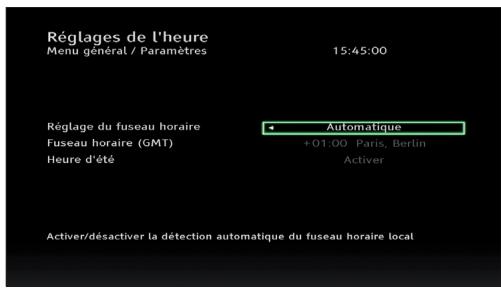

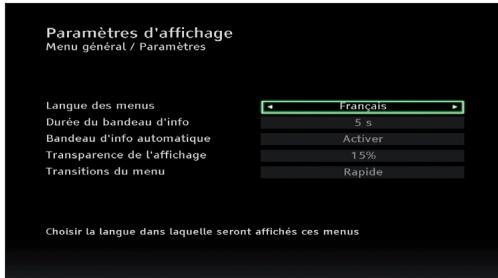

Dans ce menu se trouvent les options pour paramétrer l'affichage, l'heure, la langue, les sorties audio/vidéo, la consommation et pour revenir aux paramètres d'usine.

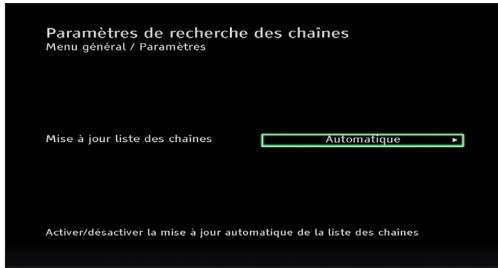

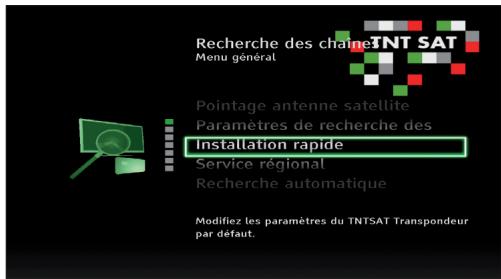

Recherche des chaînes

Utilise ce menu pour rechercher de nouvelles chaînes.

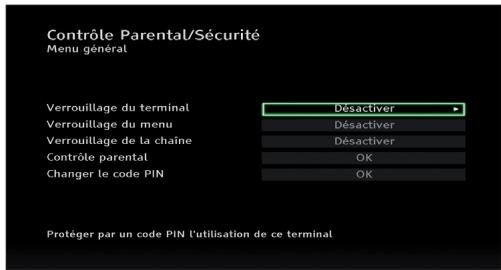

Contrôle parental/Sécurité

Dans ce menu se trouvent les options pour régler le niveau de contrôle parental ainsi que le code PIN.

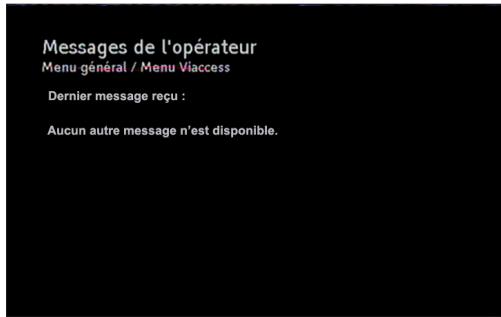

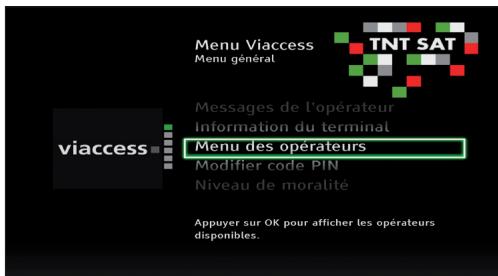

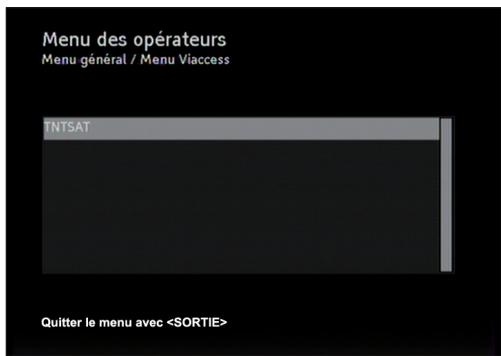

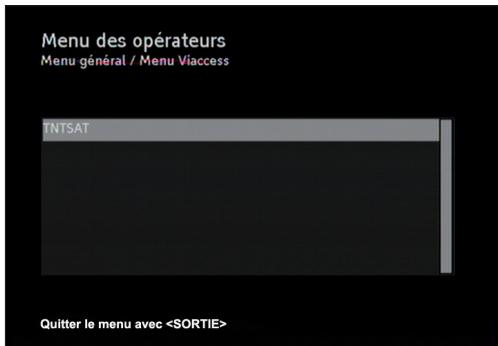

MenuViaccess

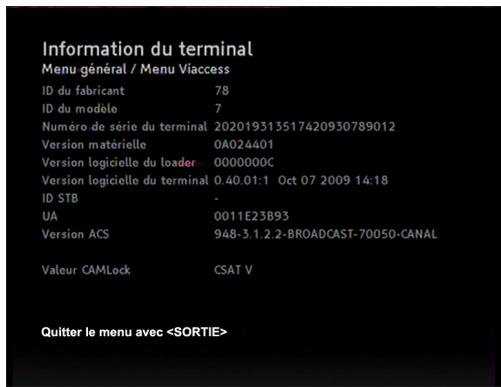

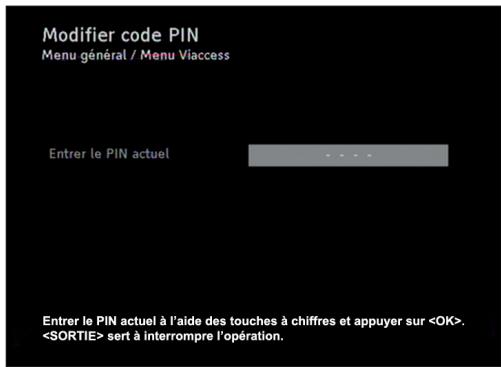

Ce menu donne les informations sur la carte à puce, il permet d'en modifier les paramétres.

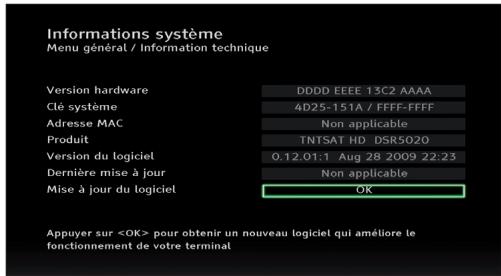

Informations techniques

Dans ce menu sont indiquées diverses informations sur la chaine selectionnée et sur le Terminal de Réception Satellite.

4.5 Guide des programmes

Le menu Guide des programmes vous offre une vue d'ensemble des programmes qui seront diffusés les sept prochains jours.

1 Appuyez sur la touche GUIDE.

Pour obtenir plus d'informations sur un programme, mettez le en surbrillance en utilisant les touches et .
3 Utilisez les touches contextuelles de couleurs pour naviguer dans le Guide des programmes.

Note

La touche verte sert à programmer un enregistrement depuis le Guide des programmes.

4 Appuyez sur OK pour regarder la chaine en surbrillance et fermer le Guide des programmes, ou appuyez sur SORTIE pour sortir du Guide des programmes.

4.6 Vérifier le signal

Si la réception des chaînes n'est pas bonne, vérifie la qualité du signal reçu. Pour cela :

1 Appuyez sur MENU.

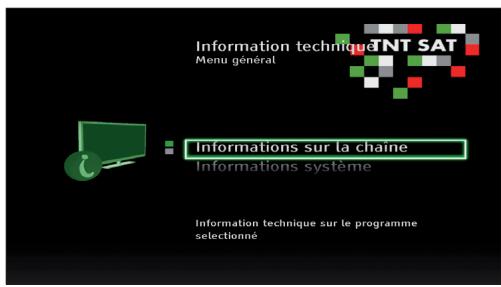

2 Utilisez les touches et pourmettre en surbrillance Informations techniques.
3 Appuyez sur OK.
4 Utilisez les touches et pourmettre en surbrillanceInformations sur la chaine.
5 Appuyez sur OK.

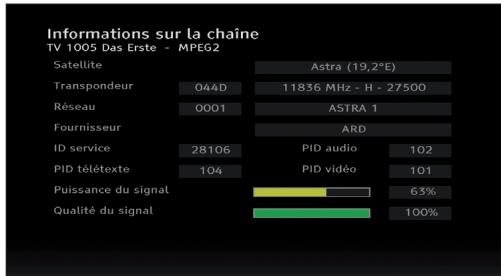

Informations sur la chaineTV 1005 Das Erste - MPEG2

Satellite

Transpondeur

Réseau

Fournisseur

ID service

PID teltexte

Puisance du signal

Qualité du signal

Les deux barres de couleur indiquent la puissance et la qualité du signal reçu. Un signal de bonne qualité est signalé par des barres de couleur verte ou jaune.

Note

Si l'indicateur de qualite de signal est a 0% verifiez le pointage de votre antennene satellite. Faites appel à votre revendeur ou à un installerateur si besoin.

5 Utilisation avancée de votre Terminal de Réception Satellite

Ce chapitre vous donne une description complète des fonctions de votre Terminal de Réception Satellite.

5.1 Présentation détaillée du Terminal de Réception Satellite

Panneau avant

1 Compartment carta à puce
2 Afficheur
3 P-, programme précédent
4 P+ , programme suivant
5 Mise en marche/arrêt

Panneau arrête

1 12V - Entre alimentation
2 Entrée antennae satellite (connecteur F)*
3EXT1TV-PrisePéritelpourteleviseur*
4 EXT2 AUX - Prise Péritel pour enregistrure
5 L/R - Prise jack de sortie audio analogue*

*Très basse tension de sécurité

5.2 Présentation détaillée de la télécommande

1 Mise en veille
2 Affichage des sous-titres
3 ETEXTE Ouvrir le téléexe,mettre le téléexe sur fond transparent, fermer le téléexe
4 Afficher l'Ajustement d'image et/ou le Format audio, changer le format de l'image
5 GUIDE Ouvrir/fermer le guide des programmes
6 ▲▼▲▶ Touches de navigation OK Valider la seLECTION/
7 P<P/ Programme précédent/
RETOUR Retour à l'écran précédent
8 LISTE/FAV Afficher les listes de chaînes
9 P-/+ Chaine précédente/suivante
10 0-9 Clavier numéroique
11 RADIO Sélection mode Radio ou TV
12 MENU Ouvrir / Fermer le menu
13 Couper/Rétablier le volume
14 VOL-/+ Baiser/Augmenter le volume
15 SORTIE Fermer le menu / le bandeau
16 INFO Afficher/Masquer info
17 Touches Touches contextuelles de couleur dans les menus
18 ① Programmer des enregistrements
19 I-II Afficher les langues audio disponibles.

5.3 Présentation détaillée des messages de l'afficheur du terminal

33	Terminal en phase de démarrage
34	Terminal en cours de première installation
35	Aucun signal capté
36	Mode télétexte
37	Terminal en veille
38	Terminal en veille avec perte du signal
39	Terminal sur la chaîne 18

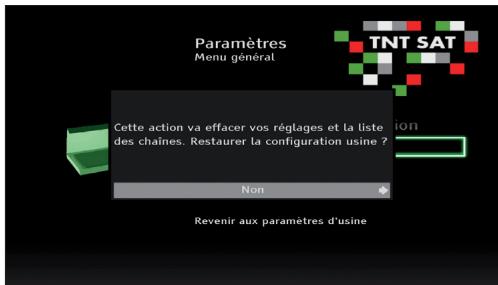

40	Retour aux paramètres d'usine
41	Terminal en mode Recherche de chaînes
42	Terminal en mode Liste de favorsis
43	Menu général
44	Guide des programmes
45	Mise à jour de la liste des chaînes
	Début de téléchargement de logiciel
	Téléchargement de logiciel terminé
	Début de sauvegarde de logiciel
	Logiciel sauvegardé
	Mise à jour réussie
	Echec de la mise à jour
	Boucle Péritel active
	Terminal arrêté
	Terminal verrouillé pour un enregistrement

5.4 Présentation détaillée du menu général

Pendant que vous regardez une chaîne de télévision ou que vous écoutez une station de radio numérique :

1 Appuyez sur MENU pour afficher le menu général.

2 Utilisez les touches / pour désirir le menu souhaité.
3 Appuyez sur OK ou pour ouvrir le menu mis en surbrillance.

Note

Pour ouvrir un menu verrouillé, vous doivent entre rorer votre code PIN

Une fois un élément mis en surbrillance, vous pouvez acceder à la liste des paramètres ou aux valeurs correspondantes sur la partie droite de l'écran :

• Entrez les valeurs appropriées avec les touches / .
• Utilisez le clavier numérique pour entrer des valeurs chiffrées si nécessaire.

• Utilisez les touches de couleurs pour faire des actions contextuelles. Les actions qui peuvent etre executées sont affichées en bas de l'écran.

• Appuyez sur la touche pour enregistrer vos changements et revenir à l'écran précédent.

• Appuyez sur MENU ou sur SORTIE pour quitter le menu.

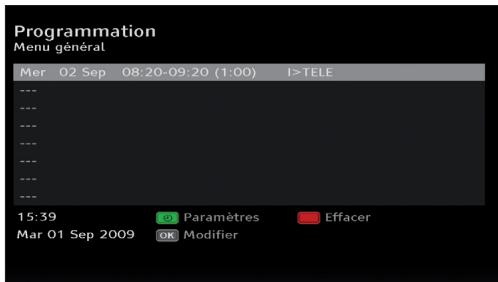

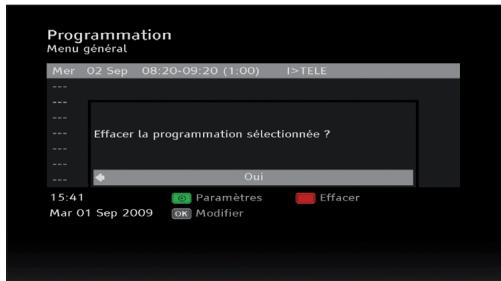

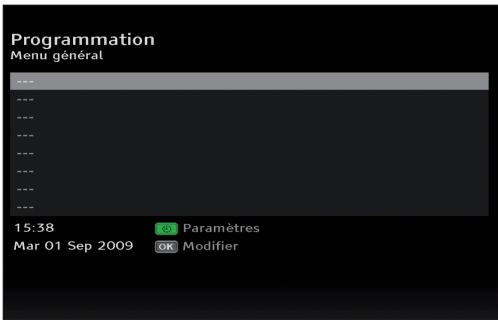

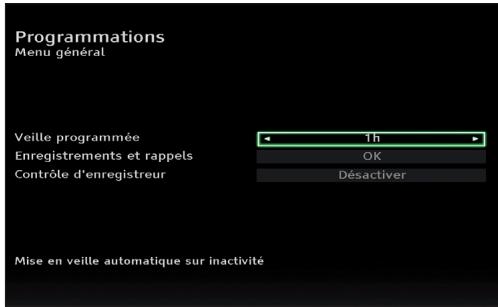

5.4.1 Programmation/Enregistrement

1 Appuyez sur MENU pour afficher le menu général.
2 Appuyez sur OK pour afficher le menu Programmation.

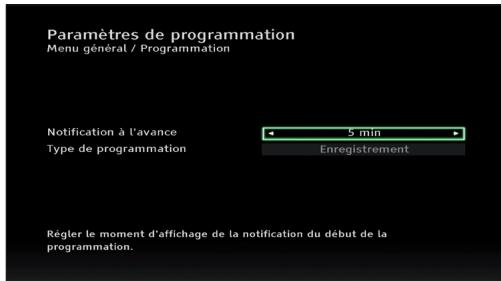

Ce menu regroupe trois paramètres : la mise en veille automatique, la gestion des rapprocks d'enregistrement et la gestion de l'Easy Recording.

Paramétrer la veille programmée

1 Utilisez les touches / pourmettre en surbrillance Veilleprogrammée.
2 Utilisez les touches / pour déterminer le temps à attendre avant que le Terminal Satellite Numérique ne se mette automatiquement en voille.

Les valeurs disponibles sont 15 min., 30 min., 45 min., 1h, 2h, 3h ou Désactiver.

Paramétrer les enregistements et rappels

1 Utilisez les touches / pourmettre en surbrillance la ligne Enregistements et rappels.
2 Appuyez sur OK.
Le menu Programmation s'affiche.

3 Appuyez sur OK.
Le menu Contrôle Parental/Sécurité s'affiche.

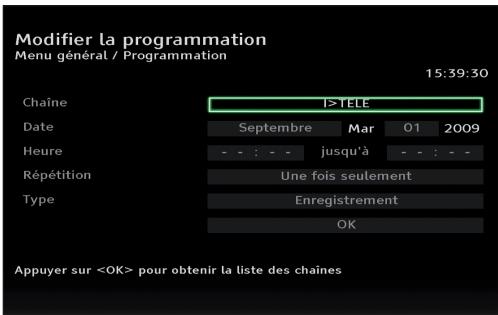

4 Entrez votre code PIN et appuyez sur OK. Le menu Modifier la programmation s'affiche.

5 Utilisez les touches / pourmettre en surbrillance chaque option afin de les paramétrer :

• Chaine : appuyez sur OK, utilisez les touches ▲ / ▼ pour désir la chaine voulue dans la liste qui apparait, appuyez sur OK pour confirmer votrechoix.

• Date : utilisez les touches /▶ pour désir un mois et appuyez sur OK pour valider, puis utilisez les touches /▶ pour désir un jour et appuyez sur OK pour valider.

• Heure : utilisez le clavier numérique pour entrer les heures de début et de fin de programmation, en intégrant le cas échéant des marges de sécurité.

• Répetition : utilisez les touches «/» pour régler la fréquence de déclenchement de l'enregistrement. Les choix disponibles sont Une fois seulement, Quotidien, Hebdomadaire et Lundi - Vendredi.
• Type : utilisez les touches / pour sélectionner le type d'enregistrement à utiliser. Les可以选择 dis possibilities sont::

Enregistrement et Rappel:

• Enregistrement: Le démarriage d'un enregistrement verrouille le terminal pour en assurer la bonne exécution.

Note

Pour déverrouiller le terminal, appuyez sur la touche verte puis sur OK pour confirmer.

-Rappel:Cette fonction vous permet d'etre averti du demarrage d'un programme que vous souhaitez visualiser.

6 Une fois toutes les options paramétrées, appuyez sur la touche pourmettre en surbrillance OK.
7 Appuyez sur OK.

Le menu Programmation s'affiche de nouveau; votre enregistrement programmé apparait sur une ligne.

Note

N'oubliez pas de programme également votre enregistrateur si nécessaire.

Modifier un enregistrement programme

1 Dans le menu Programmation, appuyez sur les touches / pourmettre en surbrillance l'enregistrementprogramme que vous souhaitez modifier.
2 Appuyez sur OK.
3 Reprenez la Procedure Paramétrr les enregistements et rappels à partir de l'étépe 5.

Paramétrer la période de pré-notification d'un enregistrementprogrammé

1 Dans le menu Programmation, une fois l'enregistrement youlu mis en surbrillance, appuyez sur la touche verte.

Le menu Paramètres de programmation s'affiche.

2 Utilisez les touches / pourmettre en surbrillance chaque option afin de les paramétrer:

• Notification à l'avance : utilisez les touches /▶ pour régler la notification avant le démarriage d'un enregistrement. Les valeurs disponibles sont 0 min, 1 min, 2 min et 5 min.
• Type de programmation : utilisez les touches /▶ pour selectionner le type d'enregistrement à utiliser. Les choix disponibles sont Enregistrement et Rappel.

3 Une fois toutes les options paramétrées, appuyez sur la touche RETOUR pour revenir au menu Programmation.

Effacer un enregistrement programme

1 Dans le menu Programmation, appuyez sur les touches / pourmettre en surbrillance l'enregistrementprogramme que vous souhaitez supprimer.
2 Appuyez sur la touche rouge. Un message s'affiche.

3 Utilisez les touches / pour désir entre Oui et Non.
4 Appuyez sur OK pour valider votrechoix. Si vous avez besoin Oui, l'enregistrement programme estimmadiatement efface.

Paramétrer le contrôle d'enregistreur

1 Utilisez les touches / pourmettre en surbrillance la ligne Contrôle d'enregistreur.
2 Utilisez les touches / pour désir entre Désactiver et Record Link.

5.4.2 Favoris

Ce menu vous permet de creer et d'editor des listes de favors.

1 Appuyez sur MENU pour afficher le menu général.
2 Appuyez sur la touche pourmettre en surbrillance Favoris.
3 Appuyez sur OK pour afficher le menu Favoris.

Vouss dispossez de quatre listes de favoris vierges que vous pouvez utiliser à votre convenance.

Créer une liste de favorsis

1 Une fois dans le menu Favoris, utilisez les touches / pourmettre en surbrilance une des quatre listede favoris.
2 Appuyez sur OK pour ouvrir la liste. Le menu Organiser les chaînes TV s'ouvre.

3 Utilisez les touches / pour naviguer entre les différentes chaînes et seLECTIONnez les individuellement en appuyant sur OK. Les chaînes ajoutées à la liste sont marquées par une étoile dans la colonne de gauche et apparaisent dans la colonne de droite.

4 Une fois toutes les chaînes souhaïées ajoutées à la liste, appuyez sur SORTIE. Un message de demande de confirmation de modification s'affiche.
5 Utilisez les touches / pour désir entre Oui et Non.
6 Appuyez sur OK pour valider votrechoix. Si vous azechosisi Oui,la liste est enregistrree.Elle apparaître desormais avec une etoile dans le menu Favoris.

Editor une liste de favors

1 Une fois dans le menu Favoris, utilisez les touches / pourmettre en surbrillance la liste que vous souhaitez modifier.
2 Appuyez sur OK pour ouvrir la liste. Le menu Organiser les chaînes TV s'ouvre.
3 Appuyez sur la touche LISTE/FAV pour passer sur la liste de favors (colonne de droite).

A partir de la plusieurs actions sont possibles :

• Utilisez les touches / pour naviguer entre les différentes chaînes.
• Appuyez sur la touche rouge pour effacer la chaine.
• Appuyez sur la touche jaune pour effacer toutes les chaînes de la liste.
• Appuyez sur OK pour déplacer une chaîne dans la liste. Placez là dans l'emplacement souhaité dans la liste avec les touches

/ et appuyez de nouveau sur OK pour valider sa position.

4 Une fois toutes les modifications effectuees, appuyez sur SORTIE.

Un message de demande de confirmation de modification s'affiche.

5 Utilisez les touches /▶ pour désir entre Oui et Non.
6 Appuyez sur OK pour valider vos modifications.

Si vous avez besoin Oui, les modifications seront enregistrées.

5.4.3 Paramètres

Dans ce menu se trouvent les options pour paramétrer l'affichage, l'heure, la langue, les sorties audio et video et la consommation.

1 Appuyez sur MENU pour afficher le menu général.
2 Appuyez sur la touche pourmettre en surbrillance Parametes.
3 Appuyez sur OK pour afficher le menu Paramètres.

Les paramètres sont répartis en sept sous-menus thématiques : Paramètres d'affichage, Réglages de l'heure, Langues & accessibilité, Sortie video analogue, Paramètres audio, Réglages de consommation et Paramètres d'usine

4 Appuyez sur les touches / pourmettre en surbrillance le sous-menu souhaite et appuyez sur OK pour l'ouvrir.

Paramètres d'affichage

• Langue des menus : utilisez les touches / pour changer la langue des menus.
• Durée du bandeau d'information : utilisez les touches « / « pour changer la durée d'affichage du bandeau d'information. Les valeurs proposées sont de 3 secondes à 10 secondes, un mode Permanent est également disponible.
• Transparency de l'affichage : utilisez les touches / pour regler la transparence de l'affichage. Les valeurs disponibles sont 15% 35% 50% et Aucun.
• Transitions du menu : utilisez les touches / pour regler la vitesse des transitions du menu. Les valeurs disponibles sont Rapide, Moyen et Lent.

Réglages de l'heure

• Réglage du fuseau horsere : utilisez les touches /▶ pour activer (Automatique) ou désactiver (Manuel) la détction automatique du fuseau horsaire local.
• Fuseau horsaire : utilisez les touches « / « pour désir le fuseau horsaire que vous souhaitez utiliser. Ce paramètre n'est disponible que si le paramètre Réglage du fuseau horsaire a été régèle sur Manuel.
• Heure d'été : utilisez les touches / pour activer ou non le passage automatique à l'heure d'été ou d'hiver. Ce paramètre n'est disponible que si le paramètre Reglage du fuseau hora a eté régèle sur Manuel.

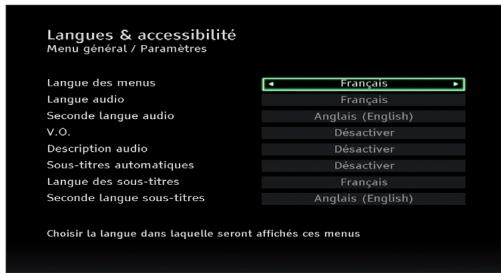

Langues & accessibilité

• Langue des menus : utilisez les touches / pour changer la langue des menus.
• Langue audio : utilisez les touches /▶ pour changer la langue audio.
• Seconde langue audio : utilisez les touches « / > pour changer la seconde langue audio.

V.O.:utilize les touches /pour activer oudésactiverla.V.O.
- Description audio : utilisez les touches / pour activer ou désactiver la description audio.
- Sous-titres automatiques : utilisez les touches / pour activer ou désactiver les sous-titres automatiques.
- Langue des sous-titres : utilisez les touches / pour désir la langue des sous-titres.
- Seconde langue sous-titres : utilisez les touches «/» pour désir la seconde langue des sous-titres.

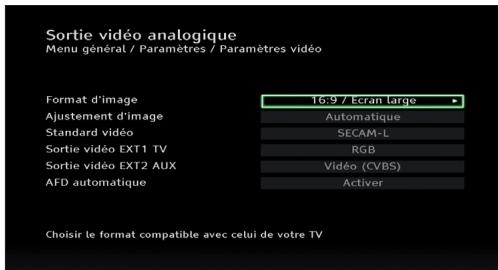

Sortie video analogue

• Format d'image : utilisez les touches « / « pour modifier le format d'image. Les choix disponibles sont 16:9 Ecran large et 4:3.

• Ajustement d'image : utilisez les touches / pour modifier l'image. Les choix disponibles sont :

• pour un format 16/9 : Automatique, Pillarbox, Zoom et Etiré.

• pour un format 4/3 : Letterbox 16/9, Letterbox 14/9, Pan & Scan/CCO.
• Standard video : utilisez les touches «/» pour désir la norme utilisée par votre téléviseur. Les可以选择 disponibles sont SECAM et PAL.
• Sortie videoe EXT1 TV : utilisez les touches / pour désir le type de signal délivré par le terminal. Les différents可以选择 sont RGB et Video (CVBS).

• Sortie videoe EXT2 AUX : le type de signal délivré à votre magnétoscope ougraveur de DVD est Video (CVBS).

• AFD automatique : utilisez les touches / pourCHOISIR d'activer ou non la fonction AFD. Cette fonction garantit I'affichage de I'image dans un format correct suivant les parametes de diffusion.

Paramètres audio

• Format audio : utilisez les touches « / « pour besoin un format audio. Les choix disponibles sont Stéréo, Voie gauche, Voie droite et Mono (gauche + droite).
  Sortie S/P-DIF:utilisez les touches /p pourCHOISERthe mode de la sortie S/P-DIF. Leschoixdisponibles sont nonutilisedou PCM ou Dolby Digital.
• Retard audio : utilisez les touches «/» pour régler le retard du signal audio par rapport au signal video si vous constazez un décalage entre le son et l'image (mouvements des levres). Les durées disponibles sont régables par paliers de 10 ms et vont de 10 ms à 300 ms. Si vous ne poulez pas de retard audio,CHOISSEZ Aucun.

Réglages de consommation

• Extinction automatique : utilisez les touches / pour régler la mise en veille automatique. Les durées disponibles sont de 1h à 8h, par paliers de une heures. Si vous ne poulez pas de veille automatique, choisissez Désactiver.
• Type d'extinction automatique: utilisez les touches / pour désirir l'état du terminal après le délié当选 si pour l'extinction automatique. Les可以选择 sont Veille et Arrêt (ce dernier可以选择 diminuera la consommation électrique du terminal, mais il sera alors nécessaire d'utiliser le bouton du panneau avant pour le réveiller).
• Luminosité de l'afficheur : utilisez les touches / pour régler la luminosité de l'afficheur. Les choix disponibles sont Forte, Moyenne et Faible.

Paramètres d'usine

Pour rétablit les paramètres d'usine :

1 Utilisez les touches /▶ pourCHOISIR l'option Oui.
2 Appuyez sur OK.
3 Entrez votre code PIN
4 Appuyez sur OK.

5.4.4 Recherche des chaînes

Utilisez ce menu pour rechercher de nouvelles chaînes, désir un service régional et paramétrer votre installation satellite.

1 Appuyez sur MENU pour afficher le menu général.
2 Appuyez sur la touche pourmettre en surbrillance Recherche des chaines.
3 Appuyez sur OK pour afficher le menu Recherche des chaînes.

Le menu Recherche de chaînes est organisé en sept sous-menus thématiques : Installation rapide, Service régional, Recherche automatique, Recherche manuelle, Paramètres du LNB Universal, Pointage antenné satellite et Paramètres de recherche des chaînes.

Installation rapide

1 Utilisez les touches / pourmettre Installationrapide en surbrillance.
2 Appuyez sur OK.
3 Entrez votre code PIN.

Référez-vous au chapitre 3.3 Configuration pour l'installation de votre Terminal de Réception Satellite.

Service régional

Appuyez sur OK pourCHOISIR un service regional.
Référez-vous au chapitre 3.3 Configuration.

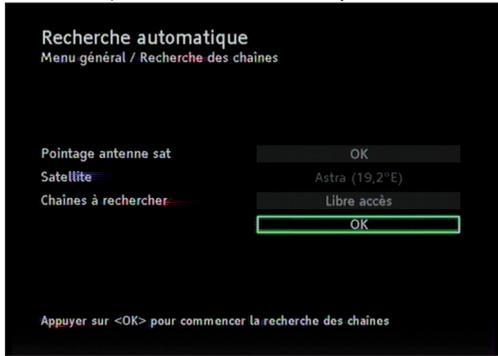

Recherche automatique

Appuyez sur OK pour lancer une recherche automatique de toutes les chaînes disponibles.

Les nouvelles chaînes seront ajoutées aux chaînes déjà installées ou les remplaceront.

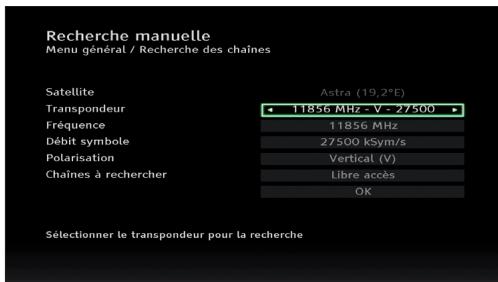

Recherche manuelle

1 Appuyez sur OK.

Le menu Recherche manuelle s'affiche.

2 Utilisez les touches / pourmettre en surbrillance chaque option afin de les paramétrer :

• Transpondeur : utilisez les touches «/» pour désir le transpondeur à utiliser pour la recherche. La sélection du transpondeur règle automatiquement les paramètres de fréquence, débit symbole et polarisation.
• Fréquence : si nécessaire, utilisez le clavier numérique de la télécommande pour entrer une fréquence en MHz.
• Débit symbole : si nécessaire, utilisez le clavier numérique de la télécommande pour entrer une fréquence symbole.

• Polarisation : si nécessaire, utilisez les touches /▶ pour désir une polarisation verticale Vertical (V) ou une polarisation horizontale Horizontale (H).

• Chaines à rechercher : utilisez les touches / pourCHOISIR le type de chaines a rechercher. Les choix disponibles sont Libre acces et Toutes.

3 Une fois les options paramétrées, appuyez sur pourmettre en surbrillance OK.
4 Appuyez sur OK. La recherche des chaînes commence.

Paramètres du LNB Universal

Utilisez les touches / pourmettre en surbrillance chaque option afin de les paramétrer :

• Contrôle du LNB Universal : utilisez les touches / pour désirir le mode de contrôle du LNB Universal. Les可以选择 sont DiSEqC 1.0, LNB Universal non alimenté, Pas de DiSEqC et Toneburst.
• Séquence DiSEqC : utilisez les touches / pour désirir le nombre de séquence DiSEqC.
• Position A, B, C et D : Si votre installation d'antenne contient un commutateur DiSEqC, sélectionnez parmi les positions A, B, C ou D celle à laquelle vous affectez le satellite Astra (19.2 Est).

Appuyez sur OK pour selectionner un satellite ainsi que ses bandes basses et haute en MHz.

Pointage antenna satellite

Ce menu vous donne des indications sur la puissance et la qualité du signal satellite. Ces indications peuvent vous aider à orienter votre antennée satellite. La couleur des barres correspond à la qualité du signal :

• Couleur verte : signal de bonne qualité.
• Couleur jaune : signal de qualité moyenne.
• Couleur rouge : signal de mauvaise qualité.
• Barre vide : absence de signal.

Paramètres de recherche des chaînes

Utilisez les touches / pour activer ou désactiver la mise a jour automatique de la liste des chaînes.

5.4.5 Contrôle Parental/Sécurité

Dans ce menu se trouvent les options pour restreindre l'accès et l'utilisation du terminal.

1 Appuyez sur MENU pour afficher le menu général.
2 Appuyez sur la touche pourmettre en surbrillance Contrôle Parental/Securite.

3 Appuyez sur OK.
Entrez your code PIN et appuyez sur OK. Le menu suivant s'affiche.

5 Utilisez les touches / pourmettre en surbrillance chaque option afin de les paramétrer:

• Verrouillage du terminal : utilisez les touches / pour activer ou désactiver la protection du terminal par un code PIN.
• Verrouillage du menu : utilisez les touches / pour activer /désactiver la protection du menu général par un code PIN.
• Verrouillage du programme : utilisez les touches / pour activer ou désactiver la restriction d'accès par code PIN aux chaînes que vous aurez choses.
• Contrôle parental : appuyez sur OK pour définir le niveau de moralité. Le menu Niveau de Moralité s'ouvre. Référez-vous au chapitre 3.3 Configuration.
• Changer le code PIN : appuyez sur OK pour modifier le code PIN, puis suivez la procEDURE suivante :

1/ Entrez votre code PIN actuel.
2/ Appuyez sur OK.
3/ Entrez votre nouveau code PIN.
4/ Appuyez sur OK.
5/ Entre une deuxieme fois votre

nouveau code PIN.

6/Appuyez sur OK.

Un message de confirmation apparait si l'opération a ete realizatione.

7/ Appuyez sur OK pour valider.

5.4.6 MenuViaccess

Ce menu donne les informations sur la carte à puce, il permet d'en modifier les paramétres.

1 Appuyez sur MENU pour afficher le menu général.
2 Appuyez sur la touche pourmettre en surbrillanceMenuViaccess.
3 Appuyez sur OK.
Le menu suivant s'affiche.

Le menu Viaccess est organisé en six sous-menus thématiques: Menu des opérateurs, Modifier code PIN, Niveau de moralité, Consultation, Messages de l'opérateur et Information du terminal.

Menu des opérateurs

Ce menu vous liste les opérateurs disponibles.
Vous pouvez acceder à la liste des droits pour leur opérateur en appuyant sur OK.

Modifier code PIN

Pour modifier votre code PIN :

Entrez votre code PIN actuel.
2 Appuyez sur OK.
3 Entrez votre nouveau code PIN.
4 Appuyez sur OK.
5 Entrez une deuxième fois votre nouveau code PIN.
6 Appuyez sur OK.

Un message de confirmation apparait si l'opération a ete realizatione.

7 Appuyez sur OK pour valider

Niveau de Moralité

Utilisez ce menu pour paramétrer le niveau de moralité avec les touches gauche/droite et appuyez sur OK.

Consultation

Ce menu vous indique les opérateurs disponibles. Vous pouvez acceder à la liste des achats d'articles pour votre opérateur en appuyant sur OK.

Messages de l'opérateur

Ce menu répertorie les messages provenant de votre opérateur.

Information du terminal

Ce menu présente des renseignements utiles à propos de votre terminal.

5.4.7 Information technique

Dans ce menu sont indiquées diverses informations sur la chaîne Sélectionnée et sur le Terminal de Réception Satellite.

1 Appuyez sur MENU pour afficher le menu général.
2 Appuyez sur la touche pourmettre en surbrillance Information technique.

3 Appuyez sur OK.
Le menu suivant s'affiche.

Deux sous-menus sont disponibles, Informations sur la chaîne et Informations système.

Informations sur la chaine

Ce menu vous donne des informations techniques sur la chaine que vous regardez actuellement.

Informations système

Ce menu vous donne des informations sur votre Terminal de Réception Numérique. C'est également ici que vous pouvezmettre à jour le logiciel. Pour cela :

1 Appuyez sur OK. Un message de confirmation s'affiche.
2 Utilisez les touches /▶ pour selectionner Oui.
3 Appuyez sur OK. Le Terminal de Réception Numérique recherche une mise à jour.

6 Maintenance

6.1 Nettoyage

Pour le nettoyage, utilisez un chiffon légèrement humide. N'utilisez jamais de matériel abrasif ni de produit de nettoyage en aerosol.

6.2 Replacement

Le Terminal de Réception Satellite ne contientaucun composant dont l'utilisateur pourraitassurer seul la maintenance. N'essayez pas del'ouvrir.Toute opération de maintenance doitetre effectuee par un centre qualifié.

6.3 Recyclage

Votre produit a ete concu et fabriqu e avec des materiaux et des composants de haute qualite qui peuvent etre recyclés et reutilisés.

Veuillez you renseigner aupres de suaive commune sur le systeme de tri selectif mis en place pour les appeareils electriques et electroniques.

Veuillez respecter les prescriptions en vigueur et ne jetez pas vos apparèils hors d'usage à la poubelle comme des déchets menagers normaux. La mise au rebut de votre ancien apparéil contribue à prévenir des conséquences négatives potentielles pour l'environnement et la santé.

7 Garantie et service

Cher client,

Nous vous remercions d'avoir acquis ce produit Philips. Pour de plus amples informations sur la garantie Philips applicable, veuillez consulter le site Web Philips www.philips.com/guarantee. La garantie Philips ne remet pas en cause vos droits prevus par la loi. Si vous n'avez pas accès à Internet, veuillez prendre contact avec le Service Consommateurs Philips, dont les coordonnées sont données dans la liste des centres de service aux consommateurs ci-après.

Note

La carte TNTSAT est garantie comme les accessoires du pack.

FRANCE

Telephone:[phone] (appel gratuite depuis un poste fixe)

8 Caractéristiques techniques

Ce produit est conforme aux directives européennes suivantes: 2006/95/CE et 2004/108/CE.

Ce produit est conforme aux directives européennes suivantes :

-R&TTE 1999/5/CE

Tuner satellite

• Fréquence de réception satellite:
• Bande Ku (10.7 GHz à 12.75 GHz)
• Fréquence d'entrée du Terminal : 950 MHz à 2150 MHz
• Gamme des niveaux d'entrée du terminal : 65 à -25 dBm
  Impedance d'entree:75 Ohm

Démodulation

• Type: DVB-S
  Constellation : DVB-S QPSK
• Débit Symbole (MS/s) DVB-S: 10 à 30

Décodage video

Définition standard : MPEG2 MP@ML, MPEG4 AVC MP@L3

• Débit maximum 15 Mbit/s
• Format d'image 4:3 et 16:9

Décodage audio

MPEG1Layer I, II
Taux d'echantillonnage: 32, 44.1 ou 48kHz

Convivialité

• Réception du bouquet TNTSAT
• Réception des offres Canal+ / Canalsat: Réception des chaînes en libres accès du satellite Astra 1 (19,2° Est)

Installation automatique des chaînes
- Mise à jour automatique de la liste des chaînes
- Modes TV et Radio
- Edition des listedes de chaînes favorites
- Contrôle parental
- Guide électronique des programmes
8 programmations d'enregistrement
- Décodeur télétexte intégré
Sortie bitstream audio numérique

Alimentation LNB

Tension:0,14,18V
Courant:350mA maximum
- Signal 22 kHz
Commande LNB:DiSEqC 1.0,Tone Burst

Contrôle d'accès

Embarqué:Viaccess 3.0

• 1 x lecteur de carte à puce

Face arrière

• 1 x IEC 169-24 femelle (entree SAT)
• 2 × Peritel (TV,AUX)
• 1 x RCA (S/PDIF)
• 1 × Entrée alimentation (12V)

Entrées / sorties péritel

Péritel TV (EXT1 TV)

Sorties: RVB, Video SECAM ou PAL, Audio D/G réglable

Entrée : Video SECAM ou PAL, RVB, Audio D/G

Sorties Audio

Sorties analogiques : Mono ou Sté reproduction Sortie numérique (1): PCM (2 canaux) ou bitstream (multicanaux)

Boutons & afficheurs

• Telekommande
• Manuel utiliseur
• Batteries: 2 × 1.5V type AAA/R03
• Bloc d'alimentation (12V ==; 1,85 A)
• Carte d'accès TNTSAT
  Cable Peritel

Dimensions / Consommation

Gamme de température (^)

• De fonctionnement: +5 à 45
• De stockage: -25 à +70

Tension secteur

• AC 230V +/- 10%, 50 Hz

Consommation

• En mode actif:6,6W (1)
  Mode veille active:2,8W
  Mode Arrêt:0,95 W

Poids :

• Terminal Seoul:0,353 Kg
• Poids avec emballage: 0,965 Kg

Dimensions :

• Produkt (mm): 210 × 140 × 38
• Emballage (mm): 270 × 235 × 70

(1)Avec 150mAd de consommation LNB.

Les specifications et finitions du produit sont sujettes à modification sans avis préalable.

9 Glossaire

A

Audio numérique

Signal sonore qui a ete numerie. Un son numérique est disponible sur la sortie SPDIF.
Cette prise envoie un flux numérique qui contient de 2 à 6 canaux audio.

B

Boucle PERITEL

Fonction permettant un transfert automatique du signal pour une lecture à partir d'un magnétoscope ou d'un lecteur/enregistreur DVD branché à une prise péritel EXT2 AUX.

C

Code PIN

Code à 4 chiffres utilisé pour autoriser l'accès à des programmes cryptés verrouillés ou diffusés avec un code de contrôle parental.

D

Décryptage/crypté

De nombreuses chaînes de télévision sont brouillées. Pour les decrypter, vous avez besoin d'une carte à puce.

Dolby Digital

Système audio surround conçu par les Laboratoires Dolby contenant jusqu'à six canaux de son numéroique (à gauche et à droite à l'avant, gauche surround et droite surround, centre et caisson de basses subwoofer).

E

EPG

Electronic Program Guide: guide électronique des programmes qui donne un aperçu des programmes en cours et à partir.

F

Format d'image

Le format d'image désigne le rapport entre la longueur et la hauteur des écrans de télévisuer.

Le rapport d'un téléviseur standard est de 4:3, tandis que le rapport d'un téléviseur haute définition ou à grand écran est de 16:9.

S

SDTV

Standard Definition Television :Telelevision en définition standard.

T

TNT

Télévision Numérique Terrestre : système de diffusion numérique

10 Questions fréquentes

Pas de son ou d'image ni de message lors de la première installation

Vérifiez l'alimentation électrique de vos apparèils.

Pas de son ou d'image lors de la première installation mais l'afficheur indique un message

• Appuyez sur P^+ / P ou sur n'importe qu'elle touche du clavier numérique de la télécommande.
• Vérifiez les connexions Péritel.

Réception très mauvaise ou absence

Vérifiez vos branchements, vos câbles et le pointage de votre antenné satellite (voir chapitre Pointage antenné satellite).

You ne trouvez pas les chaînes que vous pensez pouvoir recevoir

Vérifiez que votre terminal est à au moins 3 mètres de distance d'un téléphone sans fil pour éviter les interférences

Essayez de relancer la recherche de chaînes. S'il vous manque toujours des chaînes, il sera peut-être nécessaire de faire vérifier votre installation satellite par un installer.

Note

Vou ne trouvrez pas les chaînes d'un satellite autre que Astra1 (19°2 Est).Votre terminal est dédié exclusivement à la réception des chaînes du satellite Astra1

L'imag de certaines chaines semble etirée ou ecrasée

Vérifiez le format de l'écran dans le menu Format d'image (voir chapitre Préférences). Si vous télévisuer est au format 16/9, vérifie ses paramètres. Le format d'image étant généré par le Terminal de Réception Satellite, règlez votre télévisuer sur “Plein écran” ou équivalent (référez-vous au manuel utilisateur de votre télévisuer).

La télécommande ne fonctionne pas et tous les afficheurs de façon sont eteints Verifiez que le terminal est correctement branché à la prise secteur et appuyez sur la touche (Marche /Arret) du terminal pour leMETRE en marche.

La télécommande ne fonctionne pas et l'afficheur indique un numero de programme

Vérifiez que les piles de la télécommande sont prsentes et correctement insérées. Orientez bien la télécommande vers le panneau avant du terminal lorsque vous appuyez sur les boutons.

Si un enregistrement a ete programme et est en cours d'execution, le terminal est verrouillé pour garantir laonne execution de vourenregistrement. Pour déverrouiller le terminal vousdezvez annuler l'enregistrement en appuyant sur la touche verte puis sur la touche OK.

La télécommande ne fonctionne pas et l'afficheur indique l'heure ou "--:--"

Le terminal est en mode veille. Verifiez que les piles de la télécommande sont presents et correctement insérées. Orientez bien la télécommande vers le panneau avant du terminal et appuyez sur l'un des boutons suivants pour leMETTE en marche:

sur la télécommande,
- P + / P - sur la télécommande ou sur le terminal,
- N'importe qu'elle touche du pavé numérique de la télécommande.

Pas de son ou d'image mais l'afficheur indique l'heure ou "--:--"

Le terminal est en mode veille.Appuyez sur un des boutons suivants pour lemettre en marche :

• sur la télécommande,
• P + / P - sur la télécommande ou sur le terminal,
• N'importe qu'elle touche du pavé numérique de la télécommande.

Image figée, la télécommande ne fonctionne pas, et aucune des solutions ci-dessus ne fonctionne

Appuyez sur 0 sur le panneau avant pendant 5 secondes pour forceur un redémarrage complet de votre Terminal de Réception Satellite.

Un message indiquant que la carte est absente ou mal insérée apparait

Vérifiez que la carte d'accès est correctement insérée (puce vers le haut) dans le terminal.

Vous avez programme un enregistrement sur votre terminal, mais il n'a pas eté effectué

Lorsque you programmez un enregistrement sur le terminal, assurez-vous de programmermer également votre enregistrreur pour les mêmes date et heures.

L'ordre des chaînes a changé dans la liste principale

La numérotation a été changée par le diffuseur.
Vous peuvent creator une liste de chaînes favorites dans laquelle vous mettrez les chaînes dans l'ordre souhaité. Reportez-vous au chapitre Favoris.

Vous observez une désynchronisation entre le son et de l'image alors que la sortie Audio Numérique de votre terminal est connectée à un amplificateur audio ou un équipement Home Cinéma

1 Accédez à l'option Retard Audio du menu Paramètres Audio puis appuyez sur OK

2 Sélectionnez avec les touches la valeur du retard assurant la synchronisation Audio / Video
3 Appuyez sur OK pour valider votrechoix
4 Appuyez sur SORTIE pour sortir du menu

VousetesabonnéCanal+etyouvasz oublielecodePINdevoretecarte d'abonné

Référez-vous à la documentation Canal+ livre avec votre contrat afin d'y trouver les coordonnées téléphoniques et Internet vous permettant de faire la demande de mise à jour du code PIN de votre carte.

Méthode de réinitialisation du code PIN de votre terminal :

Lorsque le code PIN vous est demandé,

1 Entre le code suivant : 1594.
2 Appuyez sur OK pour valider.
Votre code PIN sera alors réinitialisé à la valeur 1234.

Pour le modifier, utilisez la procEDURE suivante :

1 Appuyez sur la touche MENU
2 Sélectionnez Contrôle parental/ Sécurité
3 Sélectionnez Changer le code PIN
Entrez le code suivant: 1234.
5 Appuyez sur OK.
6 Entrez votre nouveau code PIN.
7 Appuyez sur OK.
Entrez une deuxième fois votre nouveau code PIN.
9 Appuyez deux fois sur OK.

Partie pointillée à découvert

Contacts

DSR 2020

Numero de série :

FRANCE

Pour obtenir les dernières informations sur ce produit et les mises à jour de ce manuel, rendez-vous sur www.philips.com/support.

Marques et logos

PHILIPS et le bouclier de PHILIPS sont des marques déposées de Koninklijke Philips Electronics N.V. et sont utilisées dans le cadre d'une licence par Pace plc.

DVB est une marque déposée de Digital Video Broadcasting Project (1991 à 1996).

Imprimé sur du papier prenatal en considération l'environnement.
