Type de produit	Trépied avec tête fluide
Marque	Sachtler
Modèle	Ace XL
Alimentation	Pile pour niveau à bulle éclairé (non fournie)
Capacité de charge maximale	Environ 12 kg
Poids du trépied	Environ 5 kg
Hauteur maximale	Environ 180 cm
Hauteur minimale	Environ 70 cm
Fonctions principales	Mise à niveau avec niveau à bulle éclairé, contrepoids réglable, friction à 3 niveaux (horizontal et vertical), freins, manche réglable en angle
Réglages	Contrepoids, friction, freins, position du manche, hauteur des jambes (deux sections), largeur du triangle
Fixation de la caméra	Plaque de caméra avec vis 1/4" et broche, système de glissière avec verrouillage
Stabilité	Possibilité de fixer un poids jusqu'à 10 kg sur l'arrimage pour stabiliser par vent
Entretien	Ne pas ouvrir le carter de la tête fluide ; nettoyer avec un chiffon sec
Sécurité	Utiliser les freins pour éviter les mouvements non désirés ; tenir la caméra lors des réglages
Pièces détachées	Plaque de caméra, vis de rechange (sous la plate-forme), pile
Garantie	Garantie sous condition d'utilisation conforme et de non-ouverture du carter ; enregistrement sur www.sachiller.com

FOIRE AUX QUESTIONS - Ace XL Sachtler

Comment monter la caméra sur la tête fluide ?

Verrouillez d'abord les freins horizontal et vertical. Desserrez la vis de serrage de la plaque de caméra, tirez la plaque vers l'arrière en appuyant sur le bouton de libération rouge. Fixez la plaque à la caméra avec les vis et la broche fournies. Insérez la plaque à l'arrière de la plateforme, faites-la glisser vers l'avant jusqu'au verrouillage. Serrez la vis pour fixer la caméra. Tenez le manche pendant l'opération.

Comment régler le contrepoids ?

Desserrez le frein vertical. En tenant le manche, ajustez le réglage du contrepoids. Basculez la tête fluide d'avant en arrière en passant par l'horizontale pour engager le ressort dans le cran choisi. La caméra doit rester en position sans être tenue. Si ce n'est pas le cas, ajustez la position de la caméra ou le contrepoids.

Comment ajuster la friction ?

La tête fluide dispose de 3 niveaux de friction horizontalement et verticalement. Faites pivoter la roue crantée jusqu'au réglage souhaité, puis déplacez lentement la tête jusqu'à ce que le mécanisme s'enclenche. La friction est désactivée sur la position 0.

Comment utiliser les freins ?

Serrez les freins verticaux et horizontaux pour bloquer la tête fluide. Ne les utilisez pas pour ajuster la friction. Desserrez-les avant d'effectuer des mouvements.

Comment remplacer la pile du niveau à bulle ?

Retirez la pile de son compartiment à l'aide de pincettes. Insérez une pile neuve et repositionnez le compartiment. La pile sert à éclairer le niveau à bulle.

Comment ajuster la hauteur du trépied ?

Maintenez la tête fluide avec une main. Desserrez les verrous des jambes (partie inférieure ou supérieure) et étendez les jambes à la hauteur souhaitée. Serrez les verrous. Ajustez également la largeur du triangle en desserrant les verrous du triangle.

Comment stabiliser le trépied par vent ?

Fixez un poids de maximum 10 kg (22 lbs) à l'arrimage du trépied pour stabiliser ce dernier en cas d'exposition au vent.

Comment ranger et transporter le trépied ?

Serrez les freins, desserrez la plaque de caméra et retirez la caméra. Desserrez les freins, réglez l'équilibre et la friction au maximum. Ajustez la poignée. Réduisez la largeur du triangle en tirant la bague vers le haut. Rentrez les jambes après avoir desserré tous les verrous. Serrez les verrous et clipsez les attaches sur les tubes des jambes pour éviter l'ouverture.

Que faire si la caméra ne reste pas en position ?

Si la caméra ne reste pas en position sans être tenue, serrez le frein vertical et ajustez la position de la caméra. Si elle tombe vers l'avant, repositionnez-la vers l'arrière de la tête. Si elle tombe vers l'arrière, repositionnez-la vers l'avant. Ajustez également le contrepoids.

Où enregistrer mon produit pour la garantie ?

Enregistrez votre produit sur le site www.sachiller.com pour bénéficier d'une période de garantie idienne (probablement étendue). La garantie expire si la tête fluide est utilisée de manière impropre ou si son carter est ouvert par une personne non autorisée.

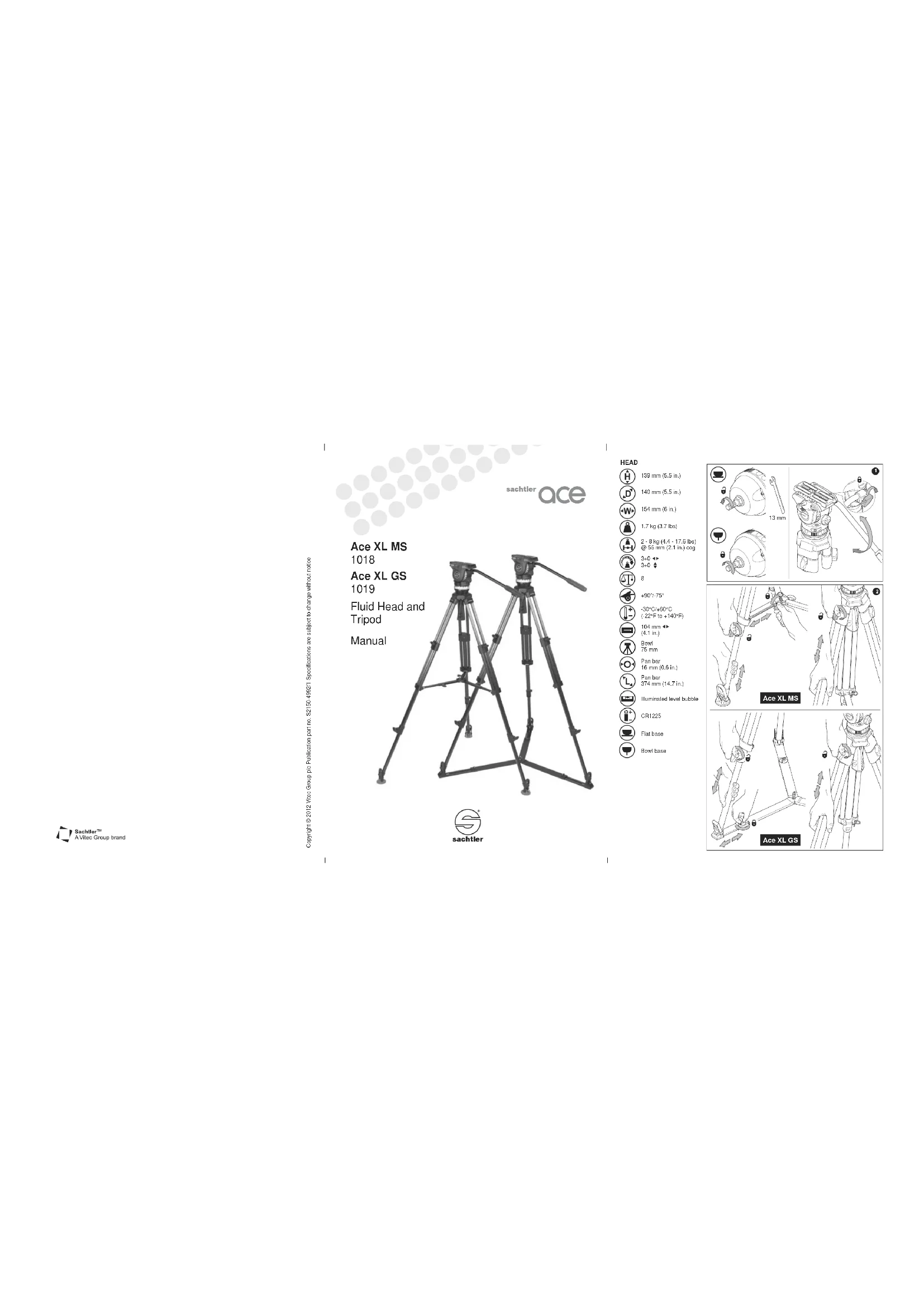

MODE D'EMPLOI Ace XL Sachtler

La garantie expire si : (a) La tête fulde a été utilisé de manito impropre ou non conforme aux caractéristiques techniques appropriées. (b) Le carter de la tête fulde a été ouvert par une personne non autorisée. Sachiller sa réserve le droit de modifier la conception et les performances du produit au gré des progrès techniques. Veuillez enregistrer votre produit sous www.sachiller.com pour bénéficier d'une période de garantie idienne.

RU

Ajustez la position du manche. Desserrez la molette du manche et ajustez l'angle de la poignée du manche. Serrez la molette du manche.

Ouverture du trépied

Maintenez la tête fluide avec une main. Desserrez les verrous de la partie inférieure des jambes et étendez ces dernières à la hauteur souhaitée.

Serrez les verrous des jambes.

Réglez la surface au sol du trépied en fonction de l'environnement de travail. Desserrez les verrous du triangle et ajustez à la longueur souhaitée. Serrez les verrous du triangle.

Desserrez les verrous de la partie supérieure des jambes et étendez ces dernières à la hauteur souhaitée.

Serrez les verrous des jambes.

REMARQUE : En cas d'exposition au vent, fixez un poids (max. 10 kg/22 lbs) à l'arrimage du trépied pour stabiliser ce dernier.

INSTALLATION DE LA TÊTE FLUIDE

Mise à niveau 4

Desserrez la fixation à bol. Procédez à la mise à niveau de la tête fluide à l'aide du niveau à bullo. Appuyez sur le bouton pour éclairer le niveau à bulle si nécessaire,

Serrez la fixation à bol.

Montage de la caméra 5 6 7

Verrouillez les freins horizontal et vertical.

Desserrez la vis de serrage de la plaque de caméra. Tirez la plaque de caméra vers l'arrière de la tête fluide tout en appuyant sur le bouton de libération rouge.

Fixez la plaque à la caméra à l'aide des vis et de la broche de caméra fournies. Des vis de caméra de réserve peuvent être stockées sous la plate-forme.

REMARQUE : certains appareils, par exemple les appareils photo reflex numériques, ne requièrent pas l'utilisation de l'attache. Retirez la vis 1/4" pour libérer la plaque de fixation.

Maintenez la caméra avec une main. Insérez la plaque de caméra à l'arrière de la plateforme.

Faites-la glisser vers l'avant jusqu'à ce que le bouton de vorrouillage fixe la plaque sur la plate-forme.

Positionnez le centre de gravité de la caméra sur l'axe de la tête fluide. Serrez la vis pour fixer la caméra.

ATTENTION ! Tenez le manche pour éviter toute chute de la caméra.

Serrez le frein vertical. Réglez la friction verticale et le contrepoids sur 1.

Desserrez le frein vertical. En tenant le manche, ajustez le réglage du contrepoids de manière à ce que la caméra reste en position sans avoir à la tenir. Ajustez le contropoids : basculez la tête fluide lors l'avant puis l'arrière en passant par la position horizontale pour engager le ressort dans le cran choisi.

REMARQUE : si la caméra ne reste pas en position sans être tenue, serrez le frein vertical et ajustez la position de la caméra. Si la caméra tombe vers l'avant, positionnez-la de nouveau à l'arrière de la tête. Si la caméra tombe vers l'arrière, positionnez-la de nouveau à l'avant de la tête.

Réglage de la friction 10

La tête fluide dispose de 3 niveaux de friction horizontalement et verticalement. La friction est désactivée lorsque le réglage est défini sur 0. Pour ajuster la friction, faites pivoter la roue crantée jusqu'à l'obtention du réglage souhaité, puis déplacez lentament la tête fluide verticalement ou horizontalement, jusqu'à ce que le mécanisme de friction s'enclenche.

Freins

Pour évitor que la tête fluide ne bouge, sorrez les freins vertical et horizontal. N'utilisez pas les freins pour ajuster la friction.

RETRAIT DE LA CAMÉRA

Serrez les freins. Desserrez la vis de fixation de la plaque de caméra. Appuyez sur le bouton de libération de la plaque de caméra tout en faisant glisser la caméra vers l'arrière de la tête.

Desserrez les freins vertical et horizontal et réglez l'équilibre et la friction au maximum.

Ajustez la position de la poignée du manche. Desserrez les verrous du triangle et réduisez la surface au sol du trépied en tirant la bague du triangle verticalement.

Maintenez la tête fluide avec une main. Desserrez tous les verrous de jambes des niveaux supérieur et inférieur. Rentrez les jambes du trépied avec précaution.

Serrez les verrous et fermez le trépied.

Clipsez les deux attaches sur les tubes des jambes pour éviter que le trépied ne s'ouvre lors de son transport ou de son stockage.

REEMPLACEMENT DE LA PILE 12

Pour remplacer la pilo, retirez la pilo de son compartiment (à l'aide de pincettes).

Insérez la nouvelle pile et repositionnez le compartiment.
