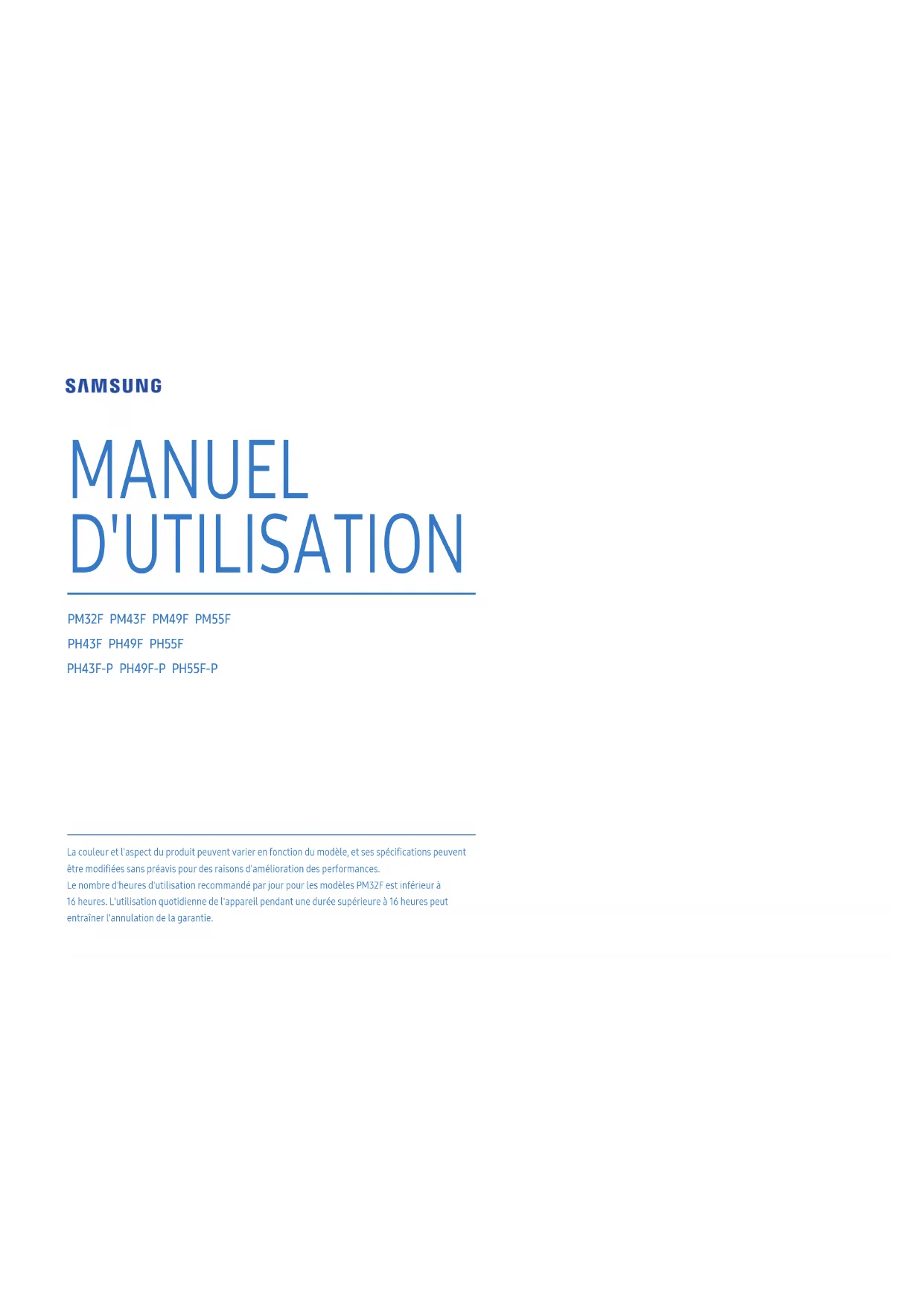

MODE D'EMPLOI LH49PMFPBGC SAMSUNG

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécications peuvent être modiées sans préavis pour des raisons d'amélioration des performances. Le nombre d'heures d'utilisation recommandé par jour pour les modèles PM32F est inférieur à 16 heures. L'utilisation quotidienne de l'appareil pendant une durée supérieure à 16 heures peut entraîner l'annulation de la garantie. MANUEL D'UTILISATION  PM32F PM43F PM49F PM55F  PH43F PH49F PH55F PH43F-P PH49F-P PH55F-P2 Table des matières Table des matières

Consignes de sécurité 5 Électricité et sécurité 5 Installation 6 Fonctionnement 7 Mémoire 8 Nettoyage 9 Instructions à respecter lors de la manipulation de l'écran 9

02. Conguration du périphérique

Installation 10 Éléments inclus 10 Pièces 11 Face arrière 12 Verrou antivol 13 Plug In Module (vendu séparément) 14 Télécommande 15 Guide d’installation 17 Connexion externe 20 Points à vérier 20 Connexion du câble 20 Codes de contrôle 22 Connexion à un ordinateur 31 Connexion AV 34 Connexion LAN 36 Sélection d'une source 36

03. Logiciel pour ordinateur (Contrôle

multiécran) Installation/Désinstallation 37 Installation 37 Désinstallation 37 Branchement 38 À l'aide du câble RS-232C 38 À l'aide du câble Ethernet 38

Lecteur 40 Afchage de contenu 40 Pendant la lecture de contenu 41 Formats de chiers compatibles avec Lecteur 41 Programmer 46 Lancement de l’URL 46 Paramètres du lanceur d’URL 46 Cloner le produit 46 Lorsqu'un chier dupliqué est introuvable sur le périphérique de stockage externe 47 Lorsqu'un chier dupliqué est trouvé sur le périphérique de stockage externe 47 Paramètres ID 47 ID de l’appareil 47 Dénit. auto ID appar. 47 Câble de connexion au PC 47 Mur d’images 48 Mur d’images 48 État du réseau 48 Mode Image 49 Progr. act./désact. 49 Progr. activ. 49 Progr. désact. 50 Téléscripteur 50 Approbation d'un périphérique connecté depuis le serveur 51

Réglage de l'écran 53 Ajustement de l'afchage à l'écran 57 Réglage du son 59 Réseau 60 Paramètres de réseau (câblé) 62 Paramètres de réseau (sans l) 64 WPS(PBC) 65 Système 66 Anynet+ (HDMI-CEC) 723 Table des matières Assistance 74

Avant de prendre contact avec nous 75 Diagnostic 75 Résolution de l'écran 75 Points à vérier 76 Questions fréquentes 81

Caractéristiques techniques 82 Général 82 Tableau des modes de signal standard 84 Prise en charge des frais de service (imputables aux clients) 86 Appareil non défectueux 86 Dommage provoqué par le client 86 Autres cas 86 Protection contre la rémanence d’image 87 Qu’entend-on par rémanence d’image ? 87 Pratiques de prévention recommandées 87 Licence 884 À propos de ce manuel À propos de ce manuel Copyright Le contenu du présent guide est sujet à modication sans préavis à des ns d'amélioration de la qualité. © 2015 Samsung Electronics Samsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics. Microsoft, Windows sont des marques déposées de Microsoft Corporation. VESA, DPM et DDC sont des marques déposées du groupe Video Electronics Standards Association. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.

• Des frais d'administration peuvent vous être facturés si : a un technicien intervient à votre demande et que l'appareil ne comporte aucun défaut (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation) ; b vous amenez l'appareil dans un centre de réparation alors qu'il ne comporte aucun défaut (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation).

• Le montant de ces frais d'administration vous sera signié avant la réalisation de toute prestation ou visite à domicile. Symboles AVERTISSEMENT Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies. ATTENTION Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies. Remarque Les instructions marquées de ce symbole doivent être suivies.5

Chapitre 1. Sécurité

Sécurité Consignes de sécurité ATTENTION RISQUE DE CHOC ÉLECTRIQUE N'OUVREZ PAS L'APPAREIL. POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE. (OU L'ARRIÈRE) L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L'UTILISATEUR. CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ. Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l’intérieur de ce produit. Ce symbole indique qu’une documentation importante relative au fonctionnement et à l’entretien est fournie avec le produit. Électricité et sécurité AVERTISSEMENT N'utilisez pas de câble d'alimentation ou de che endommagé(e), ni de prise lâche.

• Un choc électrique ou un incendie pourrait en résulter. N'utilisez pas plusieurs appareils sur une même prise de courant.

• En cas de surchauffe, les prises de courant peuvent provoquer un incendie. Ne touchez pas la che si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir. Insérez complètement la che pour qu'elle soit bien bloquée.

• Tout branchement non sécurisé peut provoquer un incendie. Branchez la che du câble d'alimentation à une prise à la terre (appareils isolés de type 1 uniquement).

• Un choc électrique ou des dommages corporels pourrai(en)t survenir. Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd.

• Tout dommage au câble peut entraîner un incendie ou un choc électrique. Ne placez pas le câble d'alimentation ou l'appareil à proximité de sources de chaleur.

• Un choc électrique ou un incendie pourrait survenir. À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la che du câble d'alimentation ou de la prise.

• La poussière pourrait provoquer un incendie. ATTENTION Ne débranchez pas le câble d'alimentation quand l'appareil est en cours d'utilisation.

• L'appareil pourrait être endommagé par un choc électrique. Utilisez uniquement le câble d'alimentation fourni avec votre appareil par Samsung. N'utilisez pas le câble d'alimentation avec d'autres appareils.

• Un choc électrique ou un incendie pourrait survenir. Maintenez dégagée la prise à laquelle le câble d'alimentation est branché.

• Quand un problème survient, le câble d'alimentation doit être débranché pour couper l'alimentation de l'appareil.

• Notez bien que l'appareil n'est pas totalement hors tension si vous n'utilisez que le bouton marche/arrêt de la télécommande. Tenez la che quand vous débranchez le câble d'alimentation de la prise.

• Un choc électrique ou un incendie pourrait en résulter.6

Chapitre 1. Sécurité

Installation AVERTISSEMENT Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le dessus de l'appareil. N'installez pas l'appareil près de sources de chaleur.

• La poussière pourrait provoquer un incendie. Recourez à un technicien pour installer le support de xation murale.

• Toute installation par une personne non qualiée peut entraîner des dommages corporels.

• N'utilisez que des meubles supports approuvés. N'installez pas l'appareil dans des espaces mal aérés tels qu'une bibliothèque ou un placard.

• Toute élévation de la température interne peut provoquer un incendie. Installez l'appareil à au moins 10 cm du mur pour assurer une bonne aération.

• Toute élévation de la température interne peut provoquer un incendie. Gardez les emballages plastiques hors de portée des enfants.

• Ces sacs présentent un risque d'étouffement. N'installez pas l'appareil sur une surface instable ou sujette aux vibrations (étagère mal xée, surface en pente, etc.).

• S'il venait à tomber, l'appareil pourrait être endommagé et/ou être la cause de blessure.

• L'utilisation de l'appareil dans une zone à vibrations excessives peut endommager l'appareil ou provoquer un incendie. N'installez pas l'appareil dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.

• Un choc électrique ou un incendie pourrait survenir. N'exposez pas l'appareil directement au soleil, à la chaleur ou à un objet chaud comme un four.

• La durée de vie de l'appareil pourrait s'en trouver réduite, ou un incendie pourrait se déclencher. N'installez pas l'appareil à portée de jeunes enfants.

• L'appareil pourrait tomber et blesser des enfants.

• La face avant étant lourde, installez l'appareil sur une surface plane et stable. Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer l'appareil. N'installez pas l'appareil dans une cuisine ou à proximité d'un comptoir de cuisine. ATTENTION Ne faites pas tomber l'appareil quand vous le déplacez.

• Il pourrait en résulter une défaillance de l'appareil ou des dommages corporels. Ne posez pas l'appareil sur sa face avant.

• L'écran pourrait être endommagé. Si vous installez l'appareil sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant de l'appareil ne dépasse pas.

• S'il venait à tomber, l'appareil pourrait être endommagé et/ou être la cause de blessure.

• N'installez l'appareil que sur des meubles ou étagères de taille adéquate. Posez délicatement l'appareil.

• Il pourrait en résulter une défaillance de l'appareil ou des dommages corporels. Toute installation de l'appareil dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière ne, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où l'appareil fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.

• Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer l'appareil dans ce type d'endroit.7

Chapitre 1. Sécurité

Fonctionnement AVERTISSEMENT Une tension élevée est présente dans l'appareil. N'essayez jamais de démonter, réparer ou modier l'appareil par vous-même.

• Un choc électrique ou un incendie pourrait survenir.

• Contactez le Centre de service clientèle Samsung pour toute réparation. Avant de déplacer l'appareil, éteignez-le et débranchez le câble d'alimentation et tous les autres câbles branchés.

• Tout dommage au câble peut entraîner un incendie ou un choc électrique. Si l'appareil génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung.

• Un choc électrique ou un incendie pourrait en résulter. Ne laissez pas les enfants se pendre à l'appareil ou grimper dessus.

• Les enfants pourraient se blesser superciellement ou gravement. Si l'appareil tombe ou que le boîtier externe est endommagé, mettez le bouton marche/arrêt en position arrêt et débranchez le câble d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung.

• Un usage continu peut provoquer un incendie ou un choc électrique. Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet de l'appareil.

• L'appareil ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels. Au cours d'un orage, éteignez l'appareil et débranchez le câble d'alimentation.

• Un choc électrique ou un incendie pourrait survenir. Ne faites pas tomber d'objets sur l'appareil et ne générez aucun impact.

• Un choc électrique ou un incendie pourrait survenir. Ne tentez pas de déplacer l'appareil en tirant sur un câble tel que le câble d'alimentation.

• Une défaillance de l'appareil, un choc électrique ou un incendie pourrait survenir. En cas de détection d'une fuite de gaz, ne touchez ni l'appareil, ni la che du câble d'alimentation. De plus, aérez immédiatement la zone.

• Des étincelles peuvent provoquer une explosion ou un incendie. Ne tentez pas de soulever ou de déplacer l'appareil en tirant sur un câble tel que le câble d'alimentation.

• Une défaillance de l'appareil, un choc électrique ou un incendie pourrait survenir. N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inammable à proximité de l'appareil.

• Une explosion ou un incendie pourrait en résulter. Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux.

• Toute élévation de la température interne peut provoquer un incendie. N'insérez aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objets facilement inammables (papier, allumette, etc.) dans l'appareil (via les aérations ou les ports d'entrée/sortie, etc.).

• Assurez-vous de bien mettre l'appareil hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans l'appareil. Ensuite, contactez le Centre de service clientèle Samsung.

• Une défaillance de l'appareil, un choc électrique ou un incendie pourrait en résulter. Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur l'appareil.

• Assurez-vous de bien mettre l'appareil hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans l'appareil. Ensuite, contactez le Centre de service clientèle Samsung.

• Une défaillance de l'appareil, un choc électrique ou un incendie pourrait en résulter. ATTENTION Si vous laissez une image xe afchée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux.8

Chapitre 1. Sécurité

• Activez le mode d'économie d'énergie ou un économiseur d'écran à image mobile si vous prévoyez de ne pas utiliser l'appareil pendant une durée prolongée. Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser l'appareil pendant une durée prolongée (vacances, etc.).

• L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique. Appliquez la résolution et la fréquence conseillées à l'appareil.

• Dans le cas contraire, votre vue pourrait être altérée. Ne tenez pas l'appareil à l'envers et ne le déplacez pas en le tenant par le support.

• S'il venait à tomber, l'appareil pourrait être endommagé ou provoquer des dommages corporels. Regarder l'écran de trop près pendant une longue période peut altérer votre vue. N'utilisez pas d'humidicateurs ou de fours à proximité de l'appareil.

• Un choc électrique ou un incendie pourrait survenir. Reposez vos yeux pendant plus de 5 minutes après 1 heure d'utilisation de l'appareil.

• Votre fatigue oculaire en sera atténuée. Ne touchez pas l'écran quand l'appareil est sous tension depuis longtemps, car il pourrait être chaud. Stockez les petits accessoires hors de portée des enfants. Faites preuve de prudence lorsque vous réglez l'angle de l'appareil ou la hauteur du support.

• Vous pourriez vous coincer la main ou le doigt et vous blesser.

• Si vous penchez trop fortement l'appareil, il pourrait tomber et blesser quelqu'un. Ne placez pas d'objets lourds sur l'appareil.

• Il pourrait en résulter une défaillance de l'appareil ou des dommages corporels. Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé.

• Vous risqueriez de souffrir de troubles de l'audition. Veillez à ce que les enfants ne mettent pas la pile dans leur bouche lorsque celle-ci est retirée de la télécommande. Placez la pile hors de portée des bébés et des enfants.

• Si un enfant met une pile dans sa bouche, consultez immédiatement un médecin. Lorsque vous remplacez la pile, veillez à respecter les polarités (+, -).

• Sinon, vous risquez d'endommager les piles ou de provoquer une surchauffe ou des blessures ou, encore d'endommager la télécommande en raison d'une fuite du liquide interne. Utilisez uniquement les piles standard spéciées et ne mélangez pas les piles usagées et neuves.

• Sinon, vous risquez d'endommager les piles ou de provoquer une surchauffe ou des blessures, ou encore d'endommager la télécommande en raison d'une fuite du liquide interne. Les piles (et piles rechargeables) ne sont pas des déchets ordinaires et doivent être renvoyées pour recyclage. Il appartient au client de renvoyer les piles usagées ou rechargeables à des ns de recyclage.

• Le client peut déposer les piles usagées ou rechargeables dans une déchetterie ou dans un magasin proposant le même type de piles ou de piles rechargeables. Mémoire En raison des caractéristiques des appareils très brillants, l'utilisation d'un humidicateur à ultrasons à proximité peut provoquer l'apparition de taches blanches sur l'appareil. Contactez le Centre de service clientèle si l'intérieur de l'appareil doit être nettoyé (des frais de service seront facturés).9

Chapitre 1. Sécurité

Nettoyage Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur de l'appareil. Respectez la procédure suivante lors du nettoyage. 1 Mettez hors tension l'appareil et l'ordinateur. 2 Débranchez le câble d'alimentation de l'appareil. ‒ Tenez le câble d'alimentation par la che et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir. 3 Essuyez l'appareil avec un chiffon propre, doux et sec. ‒ N'utilisez pas de détergents contenant de l'alcool, des solvants ou des tensioactifs. ‒ Ne pulvérisez pas d'eau ou de détergent directement sur l'appareil. 4 Humidiez un chiffon doux et sec avec de l'eau et essorez-le autant que possible avant de nettoyer l'extérieur de l'appareil. 5 Branchez le câble d'alimentation à l'appareil une fois le nettoyage terminé. 6 Mettez sous tension l'appareil et l'ordinateur. Instructions à respecter lors de la manipulation de l'écran Ne posez pas l'appareil à la verticale sur le sol. Il s'agit en effet d'un composant fragile et vous risqueriez de l'endommager. Déposez l'appareil pour le manipuler (vous pouvez utiliser l'emballage). Veillez à utiliser les poignées situées à l'arrière pour déplacer l'appareil. Ne saisissez pas l'appareil dans une zone située à moins de 15 mm par rapport à l'avant.10

Conguration du périphérique Installation Éléments inclus

• Les composants peuvent être différents suivant la région.

• S'il manque le moindre composant, contactez le revendeur auprès duquel vous avez acheté l'appareil.

• Les composants peuvent être différents de ceux illustrés ici.

• Aucun socle n'est fourni avec l'appareil. Si vous souhaitez installer un support, vous pouvez toujours en acheter un séparément.

• L'adaptateur RS-232C peut servir à se connecter à un autre moniteur à l'aide d'un câble RS-232C de type D-SUB (9 broches).

Guide de conguration rapide Carte de garantie (Non disponible dans certains pays) Guide réglementaire Cordon d'alimentation Batteries (Non disponibles dans certains pays) Télécommande Adaptateur RS-232C(IN) Vis ((M3 x L8) x 1) Cache USB11

Pièces La couleur et la forme des pièces peuvent différer de ce qui est illustré. Bouton du panneau Alimentation Haut-parleur Bouton du panneau Maintenez ce bouton appuyé pendant trois secondes. Appuyez sur le bouton du panneau. Un menu contextuel apparaît. Assurez-vous que Eteindre est sélectionné, puis maintenez le bouton du panneau enfoncé jusqu'à ce que l'écran s'éteigne. Sélection de la source Appuyez sur le bouton du panneau. Un menu contextuel apparaît. Appuyez de nouveau sur le bouton du panneau pour sélectionner Source. Ensuite, maintenez le bouton du panneau enfoncé pour atteindre la source de votre choix.

• Pour utiliser le bouton du panneau, assurez-vous que le bouton du panneau coulissant ne dépasse pas en bas de l'appareil.

• Pour utiliser le capteur éco/de la télécommande, assurez-vous que le bouton du panneau coulissant ne dépasse pas en bas de l'appareil.

Logo du dispositif d'espacement Capteur de la télécommande Capteur de la télécommande Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur de la télécommande situé sur l'appareil pour exécuter la fonction correspondante.

• Si vous utilisez la télécommande de cet appareil dans le même espace que d'autres périphériques d'afchage, il se peut que ces derniers soient commandés par mégarde. Utilisez la télécommande à une distance comprise entre 7 et 10 mètres du capteur de l'appareil, selon un angle de 30° de la gauche vers la droite. L'écran de l'appareil fonctionne également comme capteur de la télécommande. Lorsque vous pointez la télécommande en direction de l'écran, assurez-vous :

• que la télécommande pointe en direction du centre de l'écran ;

• d'utiliser la télécommande à une distance de 40 cm à 70 cm de l'écran.

AVERTISSEMENT Rangez les piles hors de portée des enfants et pensez à recycler les piles usagées.

• N'utilisez pas de piles usagées et neuves simultanément. Remplacez les deux piles en même temps.

• Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.

Évitez de tirer avec force sur le logo du dispositif d'espacement. Vous risqueriez de l'arracher ou de le briser. Face arrière La couleur et la forme des pièces peuvent différer de ce qui est illustré. DVI / PC / MAGICINFO IN HDMI2 USB1 (1.0A) RS232C OUT RS232C

Port Description USB1 Permet de se connecter à un périphérique de mémoire USB.

Connexion au MDC grâce à un adaptateur RS-232C.

Réception du son à partir d'un périphérique source via un câble audio. Connexion au signal audio d'un périphérique source. Permet le branchement à un périphérique source via un câble HDMI.

DVI IN : Connexion à un périphérique source à l'aide d'un câble DVI ou HDMI-DVI. PC IN : Utilisez le câble D-SUB - DVI (dédié) (ou le câble D-SUB avec un adaptateur D-SUB à DVI) lors d'une connexion à un ordinateur. MAGICINFO IN: Utilisez le câble DP-DVI (dédié) lorsque vous connectez un boîtier réseau (vendu séparément). Connexion à un périphérique source via un câble DP. Permet de se connecter à un autre appareil via un câble de connexion en chaîne (port DP). Permet de se connecter à MDC via un câble LAN. Verrou antivol Un verrou antivol vous permet d'utiliser l'appareil en toute sécurité, même dans les lieux publics. La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au manuel d'utilisation fourni avec votre dispositif antivol. Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.

1 Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau. 2 Faites passer une extrémité du câble dans la boucle à l'autre extrémité. 3 Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière de l'appareil. 4 Verrouillez le dispositif antivol.

• Vous pouvez acheter un dispositif antivol séparément. Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.

• Pour plus d'informations, reportez-vous au manuel d'utilisation fourni avec votre dispositif antivol.

Plug In Module (vendu séparément)

• La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécications sont communiquées sous réserve de modications sans préavis dans le but d'améliorer la qualité.

• Seuls les modèles PH43F-P/PH49F-P/PH55F-P sont pris en charge. Emplacement PIM Pour utiliser , assurez-vous de connecter un module PIM Samsung (vendu séparément). Pour connecter un périphérique provenant d’un autre fabricant, vériez que le périphérique est compatible avec les standards OPS (Open Pluggable Specication).

• Pour savoir comment connecter un périphérique, consultez le manuel fourni lors de l’achat du module PIM.

• Pour obtenir une qualité de son optimale, congurez les paramètres audio HDMI via le Panneau de conguration Windows sur le périphérique OPS. Cette condition s’applique uniquement aux périphériques compatibles HDMI pour les produits provenant d’autres fabricants.

• Pour activer la sortie audio du produit avec un périphérique OPS qui ne prend pas en charge le standard HDMI, congurez les paramètres audio analogiques via le Panneau de conguration Windows, accédez à > et réglez la source d’entrée sur , ou .

• Si vous utilisez la télécommande de cet appareil dans le même espace que d'autres périphériques d'afchage, il se peut que ces derniers soient commandés par mégarde.

• L'appareil prend uniquement en charge les boutons dont la description gure dans l'image ci-dessous. Les fonctions des boutons de la télécommande peuvent varier suivant les appareils. HOME MENU POWER OFF VOL

MUTE DEL-/-- SOURCE CH LIST Met l'appareil hors tension. Boutons numériques Entrez le mot de passe dans le menu OSD. Coupez le son. Sortie du mode Silence : Appuyez de nouveau sur MUTE

appuyez sur le bouton de contrôle du volume ( + VOL -

Utilisez cette touche de raccourci pour accéder directement à

Cette touche logicielle est disponible lorsqu'un boîtier réseau ou un module PIM (Plug In Module) est connecté.  Bouton de démarrage . Met l'appareil sous tension. Permet de régler le volume. Changez la source d'entrée. Afche ou masque le menu à l'écran ou permet de revenir au menu précédent.16

EXITRETURNIR control Afche des informations sur la source d'entrée active. Permet d'accéder au menu supérieur, inférieur, gauche ou droit, ou de régler les paramètres d'une option. Permet de conrmer une sélection de menu. Permet de quitter le menu en cours. Sélectionnez manuellement une source d'entrée connectée depuis , , ou . Utilisé en mode et en mode multimédia. Sélectionne rapidement les fonctions fréquemment utilisées. Revient au menu précédent. Active la fonction de verrouillage. Si plusieurs appareils sont connectés via la fonction , appuyez sur le bouton SET et saisissez l'identiant d'un appareil à l'aide des boutons du pavé numérique. Contrôlez l'appareil à l'aide de la télécommande. Annulez une valeur dénie à l'aide du bouton SET et contrôlez tous les appareils connectés à l'aide de la télécommande.

Guide d’installation AVERTISSEMENT Pour empêcher toute blessure, cet appareil doit être solidement xé au sol/mur conformément aux instructions d'installation.

• Assurez-vous qu'une entreprise d'installation autorisée installe le support mural. Dans le cas contraire, il pourrait chuter et provoquer des blessures corporelles.

• Assurez-vous de bien installer le support mural indiqué.

• Pour plus d'informations, contactez le service clientèle de Samsung. ATTENTION N’installez pas ce modèle au plafond, au sol ou sur une table.

A Minimum 40 mm B Température ambiante : Inférieure à 35 °C En cas d’installation de l’appareil sur une paroi perpendiculaire, ménagez un espace minimum de 40 mm entre l’appareil et la paroi pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 °C.

Pour plus d'informations, contactez le service clientèle de Samsung.18

A Minimum 40 mm B Minimum 70 mm C Minimum 50 mm D Minimum 50 mm E Température ambiante : Inférieure à 35 °C En cas d’installation de l’appareil sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spéciées ci-dessus entre l’appareil et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 °C.

Pour installer un support mural d'un autre fabricant, utilisez

• Le kit de montage mural (vendu séparément) vous permet de xer l'appareil sur une paroi.

• Pour plus d'informations sur l'installation du support mural, consultez les instructions qui l'accompagnent.

• Nous vous conseillons de contacter un technicien pour vous aider à installer la xation du support mural. AVERTISSEMENT

• Samsung Electronics n'est pas responsable des dommages causés à l'appareil ou des blessures causées à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide.

Installez votre support mural sur une paroi solide perpendiculaire au sol. Avant de xer le support mural sur des surfaces telles qu'une plaque de plâtre, contactez votre revendeur le plus proche pour obtenir plus d'informations. AVERTISSEMENT S'il est installé sur une paroi inclinée, l'appareil risque de tomber et de provoquer des blessures corporelles graves.

• Les kits de montage mural Samsung comprennent un manuel d'installation détaillé et toutes les pièces nécessaires à l'assemblage.

• Pour les supports muraux non conformes aux spécications de vis standard VESA, la longueur des vis peut varier en fonction des spécications de ces supports muraux.

• Les dimensions standard des kits de montage mural sont présentées dans le tableau ci- dessous. Nom du modèle Spécications des trous de vis VESA (A * B) en millimètres Vis standard Quantité 200,0 mm * 200,0 mm M8 4

• Ne serrez pas trop fortement les vis. Vous pourriez endommager l'appareil ou entraîner sa chute, ce qui pourrait provoquer des blessures corporelles. Samsung n'est pas responsable de ce type d'accidents.

• Samsung n'est pas responsable des dommages causés à l'appareil ou des blessures corporelles dans le cas de l'utilisation d'un support mural non VESA ou non spécié, ou en cas de non-respect des instructions d'installation de l'appareil par le consommateur. ATTENTION

• Il est impératif que deux personnes xent l'appareil sur la paroi.

• N'utilisez pas de vis plus longues que les vis standard ou non conformes aux spécications de vis standard VESA. Des vis plus longues pourraient endommager l'intérieur de l'appareil.

• N'installez pas votre kit de montage mural tant que votre appareil est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique. Connexion externe Points à vérier

• Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne. Le nombre et la position des ports peuvent varier en fonction du type de périphérique.• Connectez correctement les ports audio : gauche = blanc et droite = rouge.
• Vériez les types de ports auxquels vous souhaitez vous connecter à l'arrière de l'appareil. L'aspect peut varier en fonction de l'appareil.AVERTISSEMENTNe branchez pas le câble d'alimentation avant que tous les branchements n'aient été établis.Si vous branchez le câble d'alimentation en cours de connexion, vous risquez d'endommager l'appareil. Connexion du câble

 RS-232C (9 broches)Broche TxD (N°2), RxD (N°3), GND (N°5) 9600 bits/sBits de données 8 bits Aucun 1 bit Aucun 15 m (type blindé uniquement)

<Type mâle> <Type femelle>Broche Signal1 Détection de la porteuse de données Données reçues Données transmises Préparation de la borne de données Retour commun du signal6 Préparation du jeu de données7 Envoi d'une demande8 Prêt à envoyer Indicateur d'appel

• Connecteur : D-Sub à 9 broches pour câble stéréo

N° de broche Couleur standard Signal 1 Blanc et orange TX+ Orange TX- N° de broche Couleur standard Signal Blanc et vert RX+ Bleu NC Blanc et bleu NC 6 Vert RX- 7 Blanc et marron NC 8 Marron NC

• Connecteur : RJ45 RJ45 RJ45P2P1P2 P1 HUB Signal P1 P2 Signal

• Veillez à connecter chacun des adaptateurs au bon port RS-232C IN ou OUT sur l'appareil.

RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT Moniteur 1 Moniteur 2 Moniteur 3 Moniteur 4 Ordinateur

RJ45 RJ45 RJ45 OrdinateurMoniteur 1 Moniteur 2

RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUT RS232C IN RS232C OUTRJ45 RJ45Ordinateur Moniteur 1 Moniteur 2 Moniteur 3 Moniteur 4 Codes de contrôle

En-tête Commande ID Longueur des données Somme de contrôle 0xAA Type de commande 0

En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA Type de commande 1 Valeur Commande N° Type de commande Commande Plage de valeurs 1 Contrôle de l'alimentation 0x11 0 à 1 Réglage du volume 0x12 0 à 100 Réglage de la source d'entrée 0x14 - Contrôle du mode écran 0x18 - Contrôle de la taille de l'écran 0x19 0 à 255 6 Contrôle ISI oui/non 0x3C 0 à 1 7 Contrôle de réglage automatique (PC et BNC uniquement) 0x3D 0 8 Contrôle du mode Vidéomosaïque 0x5C 0 à 1 Verrouillage de sécurité 0x5D 0 à 1 10 Activation du mode Vidéomosaïque 0x84 0 à 1 11 Contrôle utilisateur du mode Vidéomosaïque 0x89 -

• Toutes les communications s'effectuent au format hexadécimal. On calcule la somme de contrôle en additionnant toutes les valeurs, à l'exception de l'en-tête. Si le résultat de l'addition d'une somme de contrôle est supérieur à 2 chiffres, comme illustré ci-dessous (11+FF+01+01=112), le premier chiffre est supprimé.

En-tête Commande ID Longueur des données Données 1 Somme de contrôle 0xAA 0x11 1 « Power » En-tête Commande ID Longueur des données Données 1 12 0xAA 0x11 1 1

• Pour commander simultanément tous les périphériques connectés par un câble série, quels que soient leurs ID, dénissez l'ID sur « 0xFE » et émettez les commandes. Les commandes seront exécutées par chaque périphérique, mais ACK ne répondra pas.

• Il est possible de mettre un appareil sous/hors tension à l'aide d'un ordinateur.

En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x11 0

En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x11 1 « Power » « Power » : code d'alimentation à dénir sur un appareil.

• 1 : Mise sous tension

• 0 : Mise hors tension

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x11 « Power » « Power » : code d'alimentation à dénir sur un appareil.

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x11 « ERR » « ERR » : code indiquant qu'une erreur s'est produite.

• Il est possible de régler le volume d'un appareil à l'aide d'un ordinateur.

En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x12 0

En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x12 1 « Volume » « Volume » : code de valeur du volume à dénir sur un appareil. (0 à 100)

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x12 « Volume » « Volume » : code de valeur du volume à dénir sur un appareil. (0 à 100)

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x12 « ERR » « ERR » : code indiquant qu'une erreur s'est produite.

• Vous pouvez modier la source d'entrée d'un appareil à l'aide d'un ordinateur.

En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x14 0

En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x14 1 « Input Source » « Input Source » : code de source d'entrée à dénir sur un appareil. 0x14 PC 0x18 DVI 0x0C Source d'entrée 0x08 Composant 0x20 MagicInfo 0x1F DVI_video 0x30 RF (TV) 0x40 DTV 0x21 HDMI1 0x22 HDMI1_PC 0x23 HDMI2 0x24 HDMI2_PC 0x25 DisplayPort Les ports DVI_video, HDMI1_PC et HDMI2_PC ne peuvent pas être utilisés avec la commande « Set ». Ils répondent uniquement aux commandes « Get ».

• est uniquement disponible avec les modèles qui disposent de la fonction

• RF (TV), DTV ne sont disponibles que sur les modèles qui incluent une fonction TV.

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x14 « Input Source » « Input Source » : code de source d'entrée à dénir sur un appareil.

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x14 « ERR » « ERR » : code indiquant qu'une erreur s'est produite. Contrôle du mode écran

• Vous pouvez modier le mode d'écran d'un appareil à l'aide d'un ordinateur.

• Le mode d'écran ne peut pas être commandé lorsque la fonction est activée.

• Ce type de contrôle n'est possible que sur les modèles pourvus d'une fonction TV.

En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x18 0

En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x18 1 « Screen Mode » « Screen Mode » : code dénissant l'état de l'appareil. 0x01 16 : 9 0x04 Zoom 0x31 Zoom large 0x0B 4 : 3

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x18 « Screen Mode » « Screen Mode » : code dénissant l'état de l'appareil.

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x18 « ERR » « ERR » : code indiquant qu'une erreur s'est produite.

• Vous pouvez modier la taille d'écran d'un appareil à l'aide d'un ordinateur.

En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x19 0

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x19 « Screen Size » « Screen Size » : taille de l'écran de l'appareil (plage : 0 à 255, unité : pouces)

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x19 « ERR » « ERR » : code indiquant qu'une erreur s'est produite.

• Vous pouvez activer ou désactiver le mode ISI d'un appareil à l'aide d'un ordinateur.

• Disponible uniquement sur les modèles équipés de la fonction ISI.

• Le mode ne peut pas être commandé si est réglée sur .

• Cette fonction n'est pas disponible avec .

En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x3C 0

En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x3C 1 « PIP »

: code utilisé pour activer ou désactiver le mode ISI d'un téléviseur/appareil.

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x3C « PIP »

: code utilisé pour activer ou désactiver le mode ISI d'un téléviseur/appareil.

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x3C « ERR » « ERR » : code indiquant qu'une erreur s'est produite.

• Règle automatiquement l'écran du système PC à l'aide d'un ordinateur.

En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x3D 1 « Auto Adjustment » « Auto Adjustment » : 0x00 (à tout moment)

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x3D « Auto Adjustment »

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x3D « ERR » « ERR » : code indiquant qu'une erreur s'est produite.

• Le mode ne peut pas être activé sur un appareil avec un ordinateur.

• Cette commande est uniquement disponible sur un appareil dont le mode est activé.

En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x5C 0

En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x5C 1 « Video Wall Mode » « Video Wall Mode » : code utilisé pour activer le mode Vidéomosaïque sur un appareil.

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x5C « Video Wall Mode » « Video Wall Mode » : code utilisé pour activer le mode Vidéomosaïque sur un appareil.

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x5C « ERR » « ERR » : code indiquant qu'une erreur s'est produite.

• Vous pouvez utiliser un ordinateur pour activer ou désactiver la fonction sur un appareil.

• Cette commande est disponible, que le système soit sous tension ou hors tension.

En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x5D 0

En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x5D 1 « Safety Lock » « Safety Lock » : code de verrouillage à régler sur un appareil.

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x5D « Safety Lock » « Safety Lock » : code de verrouillage à régler sur un appareil.

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x5D « ERR » « ERR » : code indiquant qu'une erreur s'est produite.

• L'ordinateur active/désactive le mode de l'appareil.

En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x84 0

En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x84 1 V.Wall_On V.Wall_On : Code du mode Vidéomosaïque à dénir sur l'appareil

• 1 : Mode Vidéomosaïque ACTIVÉ

• 0 : Mode Vidéomosaïque DÉSACTIVÉ

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x84 V.Wall_On V.Wall_On : idem

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x84 « ERR » « ERR » : code indiquant qu'une erreur s'est produite.

• L'ordinateur active/désactive la fonction Vidéomosaïque de l'appareil.

En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x89 0

En-tête Commande ID Longueur des données Val1 Val2 Somme de contrôle 0xAA 0x89 2 Wall_Div Wall_SNo Wall_Div : Code du Séparateur du mode Vidéomosaïque déni sur l'appareil

• Wall_SNo : Code du Numéro d'appareil déni sur l'appareil

Dénir le nombre Données 1 0x01 0x02

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Val2 Somme de contrôle 0xAA 0xFF 3 ‘A’ 0x89 Wall_ Div Wall_ SNo

En-tête Commande ID Longueur des données Ack / Nak r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 ‘N’ 0x89 « ERR » « ERR » : code indiquant qu'une erreur s'est produite.

Connexion à un ordinateur

• Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.

• Vous pouvez connecter un ordinateur à l'appareil de différentes manières. Sélectionnez la méthode de connexion adaptée à votre ordinateur.

• Les composants de connexion peuvent varier en fonction des appareils.

L'aspect peut varier en fonction de l'appareil.

DVI / PC / MAGICINFO INAUDIO IN

Vous pouvez utiliser le port DVI de l'appareil en tant que port HDMI à l’aide d’un adaptateur DVI-HDMI. HDMI

L'aspect peut varier en fonction de l'appareil.

Vous pouvez utiliser le port DVI de l'appareil en tant que port D-SUB à l’aide d’un adaptateur D-SUB-DVI.

L'aspect peut varier en fonction de l'appareil. Après avoir connecté un ordinateur à l'appareil au moyen d'un câble HDMI-DVI, veillez à congurer les paramètres comme indiqué ci-dessous pour activer les fonctions vidéo et audio sur l'ordinateur.

• → réglez le mode de chaque écran dans

• → → réglez sur HDMI1, HDMI2 AUDIO IN

L'aspect peut varier en fonction de l'appareil. HDMI1, HDMI2

L'aspect peut varier en fonction de l'appareil. DP IN

• Pour augmenter la capacité de puissance absorbée au repos, l'appareil interrompt la communication DP lorsqu'il est éteint ou en mode d'économie d'énergie. Si l'appareil en mode moniteur double est désactivé ou passe ne mode économie d'énergie, les modications de paramétrage du moniteur risquent de ne pas être mises à jour. Par conséquent, la sortie d'écran risque de ne pas s'afcher correctement. Si ce problème survient, réglez sur avant d'utiliser l'appareil.
• Certaines cartes graphiques ne sont pas conformes à la norme DP et peuvent empêcher l'afchage de l'écran de démarrage/du BIOS Windows lorsque l'appareil est en mode d'économie d'énergie. Si tel est le cas, veillez à allumer votre appareil avant d'allumer votre PC.

• Le port DisplayPort () de l'appareil et le câble DP fourni ont été conçus conformément aux normes VESA. L’utilisation d’un câble DP non conforme aux normes VESA peut entraîner le dysfonctionnement de l'appareil. Samsung Electronics ne peut être tenu responsable de tout problème résultant de l’utilisation d’un câble non conforme aux normes. Veillez à utiliser un câble DP compatible VESA.

• Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation.

• Vous pouvez connecter un périphérique vidéo à l'appareil à l'aide d'un câble. ‒ Les composants de connexion peuvent varier en fonction des appareils. ‒ Appuyez sur le bouton SOURCE de la télécommande pour changer la source.

L'aspect peut varier en fonction de l'appareil.

• L'audio n'est pas activé si l'appareil est connecté à un périphérique vidéo à l'aide d'un câble HDMI-DVI. Pour remédier à ce problème, connectez un câble audio aux ports audio de l'appareil et du périphérique vidéo.

• Après avoir connecté un périphérique vidéo à l'appareil au moyen d'un câble HDMI-DVI, veillez à congurer les paramètres comme indiqué ci-dessous pour activer les fonctions vidéo et audio sur le périphérique vidéo. ‒  Son → réglez sur ‒   → réglez le mode de chaque écran dans ‒   → → réglez sur

• Les résolutions prises en charge sont 1080p (50/60 Hz), 720p (50/60 Hz), 480p et 576p.

L'aspect peut varier en fonction de l'appareil.

• Pour obtenir une qualité d'image et de son supérieure, branchez l'appareil à un périphérique numérique à l'aide d'un câble HDMI.

• Un câble HDMI prend en charge les signaux audio et vidéo numériques, et ne requiert pas de câble audio. ‒ Pour connecter l'appareil à un périphérique numérique qui ne prend pas en charge la sortie HDMI, utilisez un câble HDMI-DVI et des câbles audio.

• L'image peut ne pas s'afcher normalement (voire pas du tout) ou l'audio ne pas fonctionner si un périphérique externe qui utilise une version plus ancienne du mode HDMI est branché à l'appareil. Si ce type de problème survient, contactez le fabricant du périphérique externe pour obtenir plus d'informations sur la version HDMI et, si elle est obsolète, demandez une mise à niveau.

• Assurez-vous d'utiliser un câble HDMI d'une épaisseur maximale de 14 mm.

• Assurez-vous d'acheter un câble HDMI certié. Dans le cas contraire, l'image pourrait ne pas s'afcher ou une erreur de connexion pourrait survenir.

• Nous vous conseillons d'utiliser un câble HDMI élémentaire à vitesse élevée ou un câble avec Ethernet. Cet appareil ne prend pas en charge la fonction Ethernet via HDMI. HDMI1, HDMI2

• L'aspect peut varier en fonction de l'appareil.

• Les composants de connexion peuvent varier en fonction des appareils. AUDIO OUT

• L'aspect peut varier en fonction de l'appareil.

• Les composants de connexion peuvent varier en fonction des appareils. Utilisez le câble Cat 7(type *STP) pour la connexion.

• *Câble blindé à paire torsadée. RJ45 Sélection d'une source Source SOURCE
• Source  Source vous permet de sélectionner un éventail de sources et de modier leur nom. Vous pouvez afcher l'écran d'un périphérique source connecté à l'appareil. Sélectionnez une source dans la liste des sources pour afcher l'écran de la source sélectionnée.

• La source d'entrée peut aussi être modiée via le bouton SOURCE de la télécommande.

• Il se peut que l'écran ne s'afche pas correctement en cas de sélection d'une source incorrecte comme périphérique source pour la conversion. Éditer SOURCE

• Éditer → Éditez le nom et le type d'un périphérique externe connecté.

• La liste peut inclure les périphériques source suivants. Les périphériques source énumérés diffèrent en fonction de la source sélectionnée.   / / / / / / /

• Vous ne pouvez pas éditer les sources suivantes :   / / / / /

INFO Consultez les informations détaillées relatives au périphérique externe sélectionné.

Logiciel pour ordinateur (Contrôle multiécran) « MDC » (contrôle multiécran) est une application qui vous permet de commander simultanément plusieurs périphériques d'afchage à l'aide d'un ordinateur. Pour obtenir des détails sur la manière d'utiliser le programme MDC, reportez-vous à l'Aide après avoir installé le programme. Le programme MDC est disponible sur le site Web. Installation/Désinstallation Installation

• L'installation de MDC peut être affectée par l'état du réseau, de la carte graphique et de la carte mère. 1 Cliquez sur le programme d'installation . 2 Sélectionnez une langue pour l'installation. Ensuite, cliquez sur « ». 3 Lorsque l'écran « » apparaît, cliquez sur « ». 4 Dans la fenêtre « » afchée, sélectionnez « » et cliquez sur « ». 5 Dans la fenêtre « » afchée, remplissez tous les champs d'information et cliquez sur « ». 6 Dans la fenêtre « » afchée, sélectionnez le chemin d'accès au répertoire où vous souhaitez installer le programme, puis cliquez sur « ». ‒ Si le chemin d'accès n'est pas spécié, le programme est installé dans le répertoire par défaut. 7 Dans la fenêtre « » afchée, vériez le chemin d'accès au répertoire où vous souhaitez installer le programme, puis cliquez sur « ». 8 La progression de l'installation est afchée. 9 Cliquez sur « » dans la fenêtre « » afchée. ‒ Sélectionnez « » et cliquez sur « » pour exécuter immédiatement le programme MDC. 10 L'icône de raccourci pour MDC Unied est créée sur le bureau une fois l'installation terminée. ‒ Il se peut que l'icône d'exécution de MDC ne soit pas afchée en fonction des caractéristiques techniques de l'appareil ou du système de l'ordinateur. ‒ Si cette icône n'apparaît pas, appuyez sur la touche F5. Désinstallation 1 Allez dans . 2 Dans , cliquez sur . 3 Sélectionnez dans la liste. 4 Cliquez sur . Le chemin d'accès et le nom du menu peuvent varier en fonction du système d'exploitation.

Branchement À l'aide du câble RS-232C L'aspect peut varier en fonction de l'appareil. Vous devez brancher un câble série RS-232C aux ports série de l'ordinateur et du moniteur. RS232C IN RS232C OUTRS232C INRS232C INRS232C OUT Moniteur 1 Moniteur 2 Ordinateur À l'aide du câble Ethernet Entrez l'IP du périphérique d'afchage principal et connectez le périphérique à l'ordinateur. Vous pouvez connecter les périphériques d'afchage à l'aide d'un câble LAN.

L'aspect peut varier en fonction de l'appareil. Plusieurs appareils peuvent être connectés via le port RJ45 de l'appareil et les ports LAN du HUB. RJ45 Moniteur 1 Moniteur 2 Ordinateur HUB

L'aspect peut varier en fonction de l'appareil. Plusieurs appareils peuvent être connectés via le port RS-232C IN / OUT de l'appareil.

RS232C IN Moniteur 1 Moniteur 2 Ordinateur

Écran d'accueil Lecteur HOME

• Lecteur → Lisez une vaste gamme de contenu tel que des canaux dotés de programmes, des modèles ou des chiers.

• Pour utiliser la fonction Lecteur, réglez sur dans .

• L'image afchée peut varier en fonction du modèle. Mém. util199,33 MoDisponible4,26 Go (95 %)Fichier réseauMes modèlesChaîne du réseauAucune chaîne.LecteurMémoire interneFiltrer par : Tous Options

N° Description 1 Sélectionnez soit la mémoire interne, soit la mémoire externe. N° Description Lisez du contenu, des modèles et des programmes congurés sur le serveur.

• Vous pouvez voir si le serveur est connecté (approbation) sur l'écran Lecteur. Pour voir si le serveur est connecté lorsqu'une Chaîne du réseau est en cours d'utilisation, appuyez sur INFO sur la télécommande. 1 Sélectionnez Chaîne du réseau sur l'écran Lecteur. Le message s'afche si aucune chaîne n'a été enregistrée dans Chaîne du réseau. 2  La Chaîne du réseau s'afche. Lisez du contenu présent sur le serveur. Ouvrez un modèle stocké sur la mémoire interne. Sélectionnez un type de contenu comme critère de recherche de la liste de contenu souhaitée. 6 Réglez différentes options pour Lecteur. Afchage de contenu 1 Sélectionnez soit la mémoire interne, soit la mémoire externe. Les chiers enregistrés sur la mémoire sélectionnée s'afchent. 2 Sélectionnez le chier de votre choix. Le contenu s'afche à l'écran. (Pour en savoir plus sur les formats de chier compatibles, reportez-vous à la section « Formats de chiers compatibles avec Lecteur ».)

Pendant la lecture de contenu Boutons de commande de la télécommande Vous pouvez utiliser les boutons de votre télécommande pour contrôler la lecture, la mise en pause ou la navigation entre les éléments de contenu présents sur la liste de lecture. Bouton Fonction TOOLS Permet d'afcher la barre de menus. INFO Permet d'afcher les informations du contenu.

Permet de passer au chier ou à la page suivant(e).

Permet de passer au chier ou à la page précédent(e).

Permet de lire ou de mettre en pause le diaporama ou le contenu vidéo. Permet d'arrêter l'afchage du contenu et d'ouvrir l'écran Lecteur. Permet de revenir en arrière sur le contenu vidéo. Permet de faire une avance rapide sur le contenu vidéo.

Appuyez sur le bouton TOOLS de la télécommande pendant la lecture du contenu pour congurer les paramètres. Menu Description Liste lect Permet d'afcher une liste des éléments de contenu en cours de lecture. Permet de personnaliser les paramètres du contenu en cours de lecture. Permet de personnaliser les paramètres audio du contenu en cours de lecture. Répétition Permet de régler le mode Répétition. Menu Description Permet de régler le fond musical à jouer lorsque le contenu est en cours de lecture. Réinit. Permet de réinitialiser le fond musical. Permet de mettre en pause le fond musical. Permet de lire le fond musical précédent sur la liste. Permet de lire le fond musical suivant sur la liste.  Les boutons Réinit., , , n'apparaissent que lorsque le fond musical est réglé. Formats de chiers compatibles avec Lecteur

• Les systèmes de chiers pris en charge incluent FAT32 et NTFS.

• Les chiers dont la résolution verticale et horizontale est supérieure à la résolution maximale ne peuvent pas être afchés.

• Vériez la résolution verticale et horizontale du chier.

• Vériez les types et versions de Codec vidéo et audio qui sont pris en charge.

• Vériez les versions de chiers qui sont prises en charge. ‒ Prise en charge de PowerPoint jusqu'à 97 – 2007

• Seul le dernier périphérique USB connecté est reconnu.

• Un maximum de deux chiers vidéo () peuvent être lus simultanément.

• En mode de lecture en portrait, un seul chier vidéo peut être lu à la fois.

• Pour les chiers Bureau (chiers PPT et Word) et les chiers , un seul type de chier est pris en charge à la fois.

• Les chiers LFD (.lfd) ne sont pas pris en charge.

• Vous ne pouvez pas utiliser plus d'une sortie audio.

• Priorité de lecture : Musique de fond sur réseau > Musique de fond locale > Fichier vidéo dans le cadre principal sélectionné par l'utilisateur ‒ Musique de fond réseau : vous pouvez congurer les paramètres à l'étape 1 lors de la création d'un programme serveur. ‒ Musique de fond locale : Les paramètres de la musique de fond peuvent être congurés à l'aide des outils afchés après avoir appuyé sur le bouton TOOLS , pendant la lecture sur Lecteur. ‒ Fenêtre principale sélectionnée par l'utilisateur : vous pouvez congurer les paramètres de la fenêtre principale à l'étape 2 lors de la création d'un programme serveur.

• Assurez-vous qu'un chier distribué (contenu / programmes) existe dans la mémoire / USB.

• Un maximum de deux chiers vidéo () peuvent être lus.

• Pour les chiers Bureau (chiers PPT et Word) et les chiers , un seul type de chier est pris en charge à la fois.

• Il n'est pas possible de lire simultanément plusieurs vidéos (Vidéo) sur un même écran de mur d'images

• Vous ne pouvez pas utiliser plus d'une sortie audio.

• Priorité de lecture : Musique de fond sur réseau > Musique de fond locale > Fichier vidéo dans le cadre principal sélectionné par l'utilisateur

Contenu Extension de chier Conteneur Codec vidéo Résolution Vitesse de transmission (fps) Débit binaire (Mbit/s) Codec audio

• La vidéo 3D n'est pas prise en charge.

• Les contenus dont la résolution est supérieure à la résolution indiquée dans le tableau ci- dessus ne sont pas pris en charge.

• La lecture de contenus vidéo dont la vitesse de transmission ou la fréquence d'images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.

• Le contenu vidéo ne sera pas lu (ou pas correctement) en cas d'erreur au niveau du contenu ou du conteneur.

• Certains appareils photos numériques et périphériques USB peuvent ne pas être compatibles avec le lecteur.

• Prend en charge jusqu'à H.264, niveau 4.1.

• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 et AVCHD : non pris en charge.

• Pour tous les codecs vidéo à l'exception de MVC, VP8 et VP6 : ‒ En dessous de 1280 x 720 : 60 trames max. ‒ Au dessus de 1280 x 720 : 30 trames max.

• GMC 2 ou version ultérieure n'est pas pris en charge.

• Prend uniquement en charge les spécications MVC BD.

• Un seul chier vidéo peut être lu à la fois si les chiers vidéo afchés sur le moniteur utilisent des codecs incompatibles ou si la résolution est de 1080 x 1920.

• Lors de la lecture d'un seul chier vidéo, le mode Parfait n'est pas pris en charge dans les cas suivants : ‒ Codec incompatible (MVC, VP3, MJPEG) Codec incompatible ‒ Codec incompatible Codec compatible ‒ La résolution est différente de celle du moniteur ‒ La fréquence est différente de celle du moniteur

• La lecture de contenus audio dont la vitesse de transmission ou la fréquence d'images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.

• Le contenu audio ne sera pas lu (ou pas correctement) en cas d'erreur au niveau du contenu ou du conteneur.

• Certains appareils photos numériques et périphériques USB peuvent ne pas être compatibles avec le lecteur.

• Prise en charge maximale : WMA 10 Pro en multicanal 5.1. Codec audio WMA Lossless non pris en charge.

• Les formats QCELP et AMR NB/WB ne sont pas pris en charge.

• Format de chier image compatible : JPEG, PNG, BMP ‒ Les chiers BMP 32 bits, 24 bits et 8 bits sont pris en charge.

• Résolution maximale prise en charge : 4096 x 4096

• Taille de chier maximum prise en charge : 20 Mo

• Effets d'image pris en charge : 9 effets (, , , Spirale, , Linéaire, Escaliers, , )

• Fonctions non prises en charge ‒ Effet d'animation ‒  Formes 3D (afchage restitué en 2D) ‒ En-têtes et pieds de page (certains sous-éléments ne sont pas pris en charge) ‒ Word Art ‒ Alignement ∙ Erreur d'alignement de groupe possible. ‒ Ofce 2007 ∙ SmartArt n'est pas entièrement pris en charge ; 97 sous-éléments sur 115 sont pris en charge. ‒ Insertion d'objet ‒ Caractères à demi-chasse ‒ Espacement des lettres ‒ Tableaux ‒ Texte vertical ∙ Certains sous-éléments ne sont pas pris en charge. ‒ Annotations et documents PDF

• Formats de chier de document compatibles ‒ Extension : pdf

• Fonctions non prises en charge ‒ Aucun contenu inférieur à 1 pixel n'est pris en charge en raison d'une dégradation des performances. ‒ Le contenu à images masquées et à images en mosaïque n'est pas pris en charge. ‒ Le contenu à texte pivoté n'est pas pris en charge. ‒  Les effets à ombre 3D ne sont pas pris en charge. ‒ Certains caractères ne sont pas pris en charge (les caractères spéciaux peuvent être corrompus). WORD

• Formats de chier de document compatibles ‒ Extension : .doc, .docx ‒ Version : Ofce 97 ~ Ofce 2007

• Fonctions non prises en charge ‒ Effet d'arrière-plan de page ‒ Certains styles de paragraphe ‒ Word Art ‒ Alignement ∙ Erreur d'alignement de groupe possible ‒  Formes 3D (afchage restitué en 2D) ‒ Ofce 2007 ∙ SmartArt n'est pas entièrement pris en charge ; 97 sous-éléments sur 115 sont pris en charge. ‒ Tableaux ‒ Caractères à demi-chasse ‒ Espacement des lettres ‒ Texte vertical ∙ Certains sous-éléments ne sont pas pris en charge. ‒ Annotations et documents Fichiers emo èle

• Les fonctions de création/édition/lecture sont uniquement disponibles dans Mo èle. LFD

• Pris en charge dans Chaîne du réseau et Chaîne locale

Vous pouvez vérier le programme de lecture du contenu sur le serveur, importé depuis un périphérique de stockage externe, ou sur un appareil mobile. Programmer Réseau Connecté Information Lieu :Mémoire interneDate :06-07-2016 ~ 12-31-2999Répétition :QuotidienHeure :JournéeJournée Journée Journée Journée Journée

N° Description 1 Sélectionnez soit le serveur, soit la mémoire externe. Afchez le programme hebdomadaire de lecture du contenu. Sélectionnez pour afcher les informations détaillées de chaque événement. Afchez une image vignette et de brèves informations concernant le contenu. Lancement de l'URL HOME

L'image afchée peut varier en fonction du modèle. Pour en savoir plus sur l'utilisation de la fonction , prenez contact avec le revendeur auprès duquel l'appareil a été acheté.

• Pour utiliser la fonction , réglez sur dans

Paramètres du lanceur d'URL HOME

  vous permet d'installer/désinstaller des applications Web, de congurer et de régler .

• : Permet d'installer l'application Web en saisissant une adresse.

• : Permet d'installer l'application Web depuis le périphérique de stockage USB.

• : Permet de supprimer l'application Web installée.

• : Permet de régler la période d'expiration de la connexion à l'URL.

• : Permet de régler le mode Développeur. Cloner le produit HOME

• Cloner le produit → Exportez les réglages de l'appareil vers un périphérique de stockage externe. Vous pouvez également importer les réglages depuis un périphérique de stockage externe. Cette option est utile lorsque vous affectez les mêmes paramètres à plusieurs appareils.

stockage externe 1 Connectez le périphérique de stockage externe, puis exécutez la fonction Cloner le produit. 2 Le message

apparaît. 3 Sélectionnez pour exporter les paramètres.

stockage externe 1 Connectez le périphérique de stockage externe, puis exécutez la fonction Cloner le produit. 2 Le message apparaît. 3 Sélectionnez ou

‒   : Permet de copier les paramètres enregistrés sur un périphérique de stockage externe sur l'appareil. ‒   : Permet de copier les paramètres de l'appareil vers un périphérique de stockage externe. Une fois la conguration terminée, l'appareil est automatiquement redémarré. Paramètres ID HOME

Attribuez un ID à un moniteur. ID de l'appareil Saisissez l'ID de l'appareil connecté au câble d'entrée pour la réception des signaux d'entrée. (Plage : 0 à 224)

• Appuyez sur ▲/▼ pour sélectionner un chiffre, puis appuyez sur

• Saisissez le numéro de votre choix à l'aide des touches numériques de la télécommande.

Cette fonction permet d'attribuer automatiquement un numéro d'ID à un appareil connecté via un câble RS-232C. Lorsque plusieurs appareils sont connectés, activez la fonction soit sur le premier appareil, soit sur le dernier. Câble de connexion au PC Sélectionnez une méthode de connexion à MDC pour recevoir le signal MDC.

Communiquez avec MDC via le câble stéréo RS-232C.

Communiquez avec MDC via le câble RJ45 ou le réseau Wi-Fi.

Attribuez un ID à un moniteur. Cette option vous permet de personnaliser la disposition des différents écrans connectés an de former un mur d'images. Vous pouvez, en outre, afcher une portion d'une image complète ou répéter la même image sur chacun des écrans connectés. Pour afcher plusieurs images, consultez l'aide de MDC ou le manuel d'utilisation de MagicInfo. Certains modèles ne prennent pas en charge la fonction MagicInfo. Mur d'images Vous pouvez activer ou désactiver . Pour organiser un mur d'images, sélectionnez .

Cette fonction divise automatiquement un afchage en mur d'images selon une conguration matricielle de mur d'images. Saisissez la matrice de mur d'images. L'afchage en mur d'images est divisé selon la matrice congurée. Le nombre de périphériques d'afchage vertical ou horizontal peut être déni entre 1 et 15. Un afchage en mur d'images peut être divisé en 16 écrans maximum. L'option n'est activée que lorsque est réglé sur .

Pour réorganiser les écrans divisés, ajustez le numéro de chaque appareil dans la matrice à l'aide de la fonction . Sélectionner permet d'afcher la matrice de mur d'images avec les numéros attribués aux appareils formant le mur d'images. Pour réorganiser les appareils, utilisez les boutons directionnels de la télécommande pour déplacer un appareil vers le numéro souhaité. Appuyez sur le bouton .

• Tous les écrans : Permet d'attribuer des positions d'écran à tous les écrans. Il n'est pas nécessaire de dénir ensuite un mur d'images pour les écrans individuels.

• Écrans actuels : Permet d'attribuer une position d'écran uniquement pour ce premier écran.  L'option vous permet de diviser l'écran en 16 écrans maximum (15x15). Le nombre maximal d'écrans pouvant être divisés lorsque des appareils sont connectés via DP Loopout est également de 16.

• L'option n'est activée que lorsque est réglé sur .

• Pour utiliser la fonction, assurez-vous que l'option est congurée.

Permet de sélectionner le mode d'afchage des images sur le mur d'images.

• : Permet d'afcher les images en plein écran, sans marges.

• : Permet d'afcher les images dans leur format d'image d'origine, sans agrandir ou rétrécir la taille. L'option n'est activée que lorsque est réglé sur . État du réseau HOME

• État du réseau → Permet de vérier le réseau et la connexion Internet.

Sélectionnez un mode d'image () adapté pour l'environnement dans lequel l'appareil sera utilisé.  Le mode améliore la qualité d’image du périphérique vidéo. Le mode améliore la qualité d’image de l’ordinateur.

Convient aux centres commerciaux. ‒ Sélectionnez soit , soit en fonction du mode Image.

• Bureau et école Convient aux bureaux et écoles. ‒ Sélectionnez soit , soit en fonction du mode Image.

• Terminal et station Convient aux gares routières et ferroviaires. ‒ Sélectionnez soit , soit en fonction du mode Image.

Convient aux environnements utilisant l'afchage en mur d'images. ‒ Sélectionnez soit , soit en fonction du mode Image.

• Calibré Dans ce mode, les paramètres de luminosité, de couleur et de gamma personnalisés à l'aide du programme d'étalonnage des couleurs sont appliqués. ‒ Pour appliquer correctement le mode Calibré, veillez à congurer les paramètres de qualité d'image, tels que la luminosité, la couleur et le gamma à l'aide du programme d'étalonnage des couleurs . ‒ Pour télécharger le programme , rendez-vous sur le site www.samsung.com/ displaysolutions. Progr. act./désact. HOME

Vous devez régler le paramètre pour pouvoir utiliser cette fonction.

Réglez pour que votre appareil se mette automatiquement sous tension à l'heure et le jour de votre choix. L'appareil est mis sous tension, avec la source d'entrée ou le volume indiqué. Réglez le paramètre Progr. activ. en sélectionnant l'une des sept options. Assurez-vous de congurer l'heure actuelle en premier lieu. ( ~ )

• : Sélectionnez , , , , Lun~Sam, ou . Si vous sélectionnez , vous pouvez choisir les jours auxquels vous souhaitez que la fonction mette votre appareil sous tension. ‒ La coche indique les jours sélectionnés.

• : Permet de régler l'heure et les minutes. Utilisez les touches numériques ou les boutons ▲/▼ pour saisir des chiffres. Utilisez les boutons ◀/▶ pour modier les champs de saisie.

• : Permet de régler le niveau de volume souhaité. Utilisez les boutons échés haut et bas pour changer le niveau de volume.

• Source : Permet de sélectionner la source d'entrée de votre choix.

• Contenu : Permet de sélectionner le contenu présent sur la mémoire interne ou externe.  Contenu est uniquement disponible lorsque la source est réglée sur USB.

• Si aucun chier audio n'est présent sur le périphérique USB ou si vous ne sélectionnez pas de dossier contenant un chier audio, la fonction Programmateur ne fonctionnera pas correctement.

• Si la clé USB ne contient qu'un seul chier photo, le ne se lance pas.

• Si le nom d'un dossier est trop long, vous ne pouvez pas sélectionner ce dossier. Un maximum de 255 caractères sont reconnaissables.

• Nous vous recommandons d'utiliser une clé de stockage USB et un lecteur multi-cartes lorsque vous utilisez la fonction .

• La fonction peut ne pas fonctionner avec les périphériques USB à batterie intégrée, les lecteurs MP3 ou les lecteurs multimédia personnels de certains fabricants, car l'appareil met trop de temps à reconnaître ces périphériques.

Réglez le programmateur de désactivation () en sélectionnant l'une des sept options. ( ~ )

• : Sélectionnez , , , , Lun~Sam, ou . Si vous sélectionnez , vous pouvez choisir les jours auxquels vous souhaitez que la fonction mette votre appareil hors tension. ‒ La coche indique les jours sélectionnés.

• : Permet de régler l'heure et les minutes. Utilisez les touches numériques ou les boutons ▲/▼ pour saisir des chiffres. Utilisez les boutons ◀/▶ pour modier les champs de saisie. Téléscripteur HOME

• Téléscripteur → Saisissez du texte quand une vidéo ou une image est afchée, et afchez le texte à l'écran.

• : Permet de saisir un message à afcher à l'écran.

• : Permet de régler et pour afcher un .

• : Permet de régler les options de police pour le message.

• : Permet de sélectionner une orientation d'afchage pour un .

• : Permet de spécier la et la de délement pour le message.

• : Permet de prévisualiser les paramètres de légende congurés.

Approbation d'un périphérique connecté depuis le serveur Congurez d'abord avant l'approbation du périphérique. 1 Accédez au serveur que vous avez attribué à votre périphérique. 2 Entrez vos ID et mot de passe pour vous connecter. 3 Sélectionnez dans la barre de menus latérale. 4 Sélectionnez parmi les sous-menus. 5 Sélectionnez le périphérique dans la liste et cliquez sur le bouton . 6 Entrez les informations requises pour approuver le périphérique. ‒ : Saisissez le nom du périphérique. ‒ : Sélectionnez pour spécier le groupe. ‒ Location : Saisissez l'emplacement actuel du périphérique. ‒ : Réglez la date d'expiration de l'approbation du périphérique. Si vous ne souhaitez pas régler la date d'expiration, sélectionnez . ‒ Pour afcher les détails d'un programme réseau en cours d'exécution, il vous suft d'appuyer sur le bouton INFO de la télécommande. Assurez-vous que le périphérique sélectionné est le bon en vériant son ID dans les informations détaillées.

7 Sélectionnez le menu pour vérier si le périphérique a bien été enregistré. 8 Une fois le périphérique approuvé par le serveur, le programme enregistré dans le groupe sélectionné est téléchargé sur le périphérique. Son exécution est lancée au terme du téléchargement.

• Pour plus de détails sur la conguration d'un programme, reportez-vous au « Manuel d'utilisation du serveur MagicInfo ».

• Si un périphérique est supprimé de la liste de périphériques approuvés par le serveur, le périphérique redémarrera pour réinitialiser ses paramètres.

Un programme ne peut pas s'exécuter si l'heure dénie sur le périphérique diffère de celle du serveur. 1 Sélectionnez dans la barre de menus latérale. 2 Sélectionnez votre périphérique. 3 Sélectionnez Edit Setup. 4 Sélectionnez Time Zone. ‒ Lorsque vous vous connectez au serveur pour la première fois, l'heure indiquée sur l'appareil est dénie à l'aide de l'heure GMT de la région où le serveur est installé. ‒ Vous pouvez modier l'heure afchée sur l'appareil à partir du serveur. ‒ Mettre l'appareil hors tension, puis à nouveau sous tension permet de restaurer le paramètre de l'heure de l'appareil sur la dernière heure réglée à partir du serveur.

• Pour plus de détails sur la gestion de l'heure (programmation, gestion des congés, etc.), reportez-vous au « Manuel d'utilisation du serveur MagicInfo ».

Menu Réglage de l'écran

2ème 3ème Description

Bureau et école / Terminal et station / / Calibré Sélectionnez un mode d'image () adapté pour l'environnement dans lequel l'appareil sera utilisé.  Le mode améliore la qualité d’image du périphérique vidéo.  Le mode améliore la qualité d’image de l’ordinateur.

• Calibré Dans ce mode, les paramètres de luminosité, de couleur et de gamma personnalisés à l'aide du programme d'étalonnage des couleurs sont appliqués. ‒ Pour appliquer correctement le mode Calibré, veillez à congurer les paramètres de qualité d'image, tels que la luminosité, la couleur et le gamma à l'aide du programme d'étalonnage des couleurs . ‒ Pour télécharger le programme , rendez-vous sur le site www.samsung.com/displaysolutions.   / Contraste / Luminosité / / Couleur /

Votre appareil présente plusieurs options de réglage de la qualité d'image.

• Lorsque vous apportez des modications aux paramètres , Contraste, Luminosité, , Couleur ou , le menu OSD est ajusté en fonction.

• Vous pouvez régler et stocker des paramètres pour chaque périphérique externe branché à une entrée de l'appareil.

• En réduisant la luminosité de l'image, vous réduirez votre consommation d'énergie. Tempér. couleurs Permet d'ajuster la température de couleur (rouge/vert/bleu). (Plage : 2800K–16000K)

• Activé lorsque est réglé sur .

• Tempér. couleurs est désactivé si est réglé surCalibré. Balance blancs Permet de contrôler la balance des blancs par intervalle de 2 points en réglant la luminosité du rouge, du vert et du bleu. 10 points Permet de contrôler la balance des blancs par intervalle de 10 points en réglant la luminosité du rouge, du vert et du bleu.

• Il est possible que certains périphériques externes ne prennent pas cette fonction en charge.

• Activé lorsque est réglé sur Bureau et école ().

2ème 3ème Description Réglez l'intensité des couleurs primaires.

• Si est réglé sur Calibré, est désactivé. Choisissez d'appliquer ou non aux modes Informations et Publicités les paramètres de luminosité, de couleur et de gamma personnalisés à l'aide du programme d'étalonnage des couleurs .

• Pour télécharger le programme , rendez-vous sur le site www.samsung.com/displaysolutions.

• Si est réglé sur Calibré, est désactivé. Réglez le contraste de l'écran. Sélectionnez la nuance de noir pour régler la profondeur de l'écran. Ton chair Permet d'accentuer le Ton chair rose. Permet d'afcher la couleur , et Bleu .pour faire des ajustements précis de la teinte et de la saturation. Espace de couleur Permet de régler la gamme et la variété de couleurs (l'espace de couleur) disponibles pour créer des images.

• Pour ajuster Couleur, , , Bleu et Réinit., réglez Espace de couleur sur . Activez-la pour optimiser la qualité d'image pour les connexions UHD HDMI. Disponible pour , et .

• Lorsque ce paramètre est activé, seuls les appareils UHD sont pris en charge.

• Lorsque ce paramètre est activé, vous devez appliquer les mêmes paramètres sur tous les appareils présents dans une connexion de sortie de boucle. Réduisez votre consommation d'énergie en baissant la luminosité de l'écran quand des mouvements ont lieu à l'écran.

• Activé lorsque est réglé sur Terminal et station (). Sélectionnez une couleur qui convient le mieux à vos besoins d'afchage.

• Si est réglé sur Calibré, est désactivé.

• Vous pouvez régler et stocker des paramètres pour chaque dispositif externe branché à une entrée de l'appareil. Si le signal de diffusion reçu par votre appareil est faible, vous pouvez activer la fonction pour réduire les parasites et les images fantômes susceptibles d'apparaître à l'écran.

• L'intensité du signal reçu est maximale lorsque la barre est verte.

• Si le signal est faible, essayez toutes les options jusqu'à ce que l'appareil afche la meilleure image qui soit.

2ème 3ème Description Permet de choisir le niveau de noir pour régler la profondeur de l'écran. Ce mode permet de visualiser des lms. Permet de congurer l'appareil pour qu'il détecte et traite automatiquement des signaux de lm provenant de toutes les sources et qu'il règle l'image en vue d'atteindre une qualité optimale.

• Disponible avec (1080i). Ajustez automatiquement le rétroéclairage pour obtenir le meilleur contraste possible dans les conditions actuelles. Les options de réglage d'écran varient en fonction de la source d'entrée active. ATTENTION Ne réglez pas votre appareil au format 4:3 pendant une durée prolongée. Les bordures qui s'afchent à droite et à gauche, ou en haut et en bas de l'écran, peuvent provoquer une rémanence de l'image (brûlure d'écran) qui n'est pas couverte par la garantie. Une fois la sélection faite, l'image complète du programme s'afche. Aucune partie de l'image ne sera coupée. Ajuste le zoom et la position de l'image.  Le paramètre doit être réglé sur pour que l'option soit disponible.

• L'option sous n'est activée que lorsque est réglé sur en mode .

• Si vous souhaitez réinitialiser l'image à sa position d'origine, sélectionnez Réinit. sur l'écran . L'image reprendra sa position par défaut. Permet de régler les positions/valeurs de fréquence et d'effectuer un réglage précis automatique des paramètres.   Permet de supprimer ou réduire le bruit de l'image. Si le bruit n'est pas éliminé grâce aux seuls réglages précis, utilisez la fonction Régl. base pour ajuster au mieux la fréquence (), puis réutilisez les réglages précis. Une fois le bruit réduit, ajustez à nouveau l'image pour l'aligner au centre de l'écran.

2ème 3ème Description Réglez la position de l'écran du PC s'il n'est pas centré ou s'il n'est pas adapté à la taille de l'écran de l'appareil. Appuyez sur le bouton ou pour ajuster la position verticale. Appuyez sur le bouton ou pour ajuster la position horizontale. Permet de rétablir les paramètres par défaut de l'image. Sélectionnez pour éteindre l'écran. Le volume n'est pas désactivé. Pour allumer l'écran, appuyez sur n'importe quel bouton autre que le bouton de volume. Permet de rétablir les paramètres par défaut du mode d’image actuel.

Ajustement de l'afchage à l'écran

2ème 3ème Description Dénissez le mode d'afchage de l'écran de menu.

source Dénissez le mode d'afchage du contenu provenant des périphériques externes connectés à l'appareil. Réglez l'écran rotatif an qu'il soit en plein écran ou au format d'afchage d'origine.

• Disponible uniquement lorsque est réglé sur . Si l'écran afche une image xe pendant une durée que vous aurez dénie, l'appareil active l'économiseur d'écran pour empêcher la formation d'images fantômes (rémanence d'image) sur l'écran. Pour réduire le risque de grillage de l'écran, cette unité est équipée de la technologie de prévention contre le grillage d'écran

  déplace légèrement l'image à l'écran.

‒ Minimisez la rétention d'image en déplaçant nement les pixels à l'horizontale ou à la verticale. ‒ Afcher une image xe ou une sortie pendant une période prolongée peut entraîner une rétention d'image. Il ne s'agit pas d'un défaut de l'appareil.

‒ Vous pouvez régler le programmateur pour . ‒ La fonction s'arrête automatiquement lorsque la durée indiquée est écoulée.

‒ Sélectionnez l'économiseur d'écran que vous souhaitez afcher immédiatement. Indiquez si vous souhaitez afcher le menu OSD source en cas de modication de la source d'entrée. Permet de choisir d'afcher l'OSD sans signal lorsqu'aucun signal n'est détecté. Permet de choisir d'afcher l'OSD MDC lorsque l'appareil est commandé par MDC. Sélectionnez cette option pour afcher l'état lorsque vous téléchargez un contenu depuis un serveur ou un autre appareil.

2ème 3ème Description Vous pouvez dénir la langue des menus.

• Une modication du paramètre linguistique est appliquée uniquement au menu à l'écran. Elle ne concerne pas les autres fonctions de votre ordinateur. Cette option rétablit les valeurs par défaut des paramètres dénis sous .

Réglage du son Son 2ème 3ème Description Vous pouvez sélectionner le mode son qui convient le mieux à vos préférences.

• Si Sortie son est réglé sur , est désactivé. Balance Permet d'ajuster le niveau de volume des haut-parleurs pour optimiser l'équilibrage du son.

• Si Sortie son est réglé sur , Balance est désactivé. Permet d'ajuster l'égaliseur pour personnaliser le volume et le pitch et pour optimiser la richesse du son produit.

• Si Sortie son est réglé sur , est désactivé. Permet de sélectionner la source sonore doit provenir de ou de . Permet de sélectionner une sortie audio à écouter pendant un appel vidéo. Sortie son En écoutant la bande sonore d'une émission ou d'un lm via un récepteur externe, peut-être entendrez-vous un écho sonore provoqué par la différence de vitesse de décodage entre les haut-parleurs de l'appareil et les haut-parleurs xés à votre récepteur audio. Si tel est le cas, réglez l'appareil sur .

• Lorsque vous réglez Sortie son sur , les haut-parleurs de l'appareil s'éteignent. Vous entendrez le son via les haut-parleurs externes uniquement. Lorsque Sortie son est réglé sur , les haut-parleurs externes ainsi que ceux de l'appareil sont allumés. Vous entendrez le son sortir des deux ensembles.

• En cas d'absence de signal vidéo, le son des haut-parleurs de l'appareil et des haut-parleurs externes sera coupé. Le volume peut varier selon le canal utilisé. Permet d'égaliser automatiquement le volume lorsque vous passez à un autre canal.

• Pour utiliser la commande de volume d'un périphérique source connecté, réglez sur . La modication du volume du périphérique source connecté peut ne pas être appliquée si est réglé sur ou .

• Si Sortie son est réglé sur , est désactivé. Réinit. son Permet de restaurer tous les paramètres d'usine par défaut du son.60

Réseau Réseau 2ème 3ème Description État du réseau Vous pouvez vérier le statut actuel du réseau et d'Internet.

réseau Congurez les paramètres de réseau pour utiliser plusieurs fonctionnalités intelligentes telles que la recherche sur Internet, le partage de contenu via un réseau domestique et les mises à jour de fonctionnalités.

Pour ouvrir Lecteur, connectez-vous à un réseau.

• Si l'option SSL est activée, le serveur est conguré de sorte d'utiliser https et le transfert de données est crypté.

• Entrez l'adresse IP du serveur, ainsi que le numéro de port. Utilisez le numéro de port 7001. (Si la connexion au serveur est impossible avec le numéro de port 7001, demandez à votre administrateur de serveur le numéro de port correct et modiez-le en conséquence.) Permet de sélectionner le approprié en fonction de l'environnement d'utilisation de l'appareil. Permet d'accepter ou de refuser l'accès depuis le serveur MagicInfo. Indiquez le mode de fonctionnement du protocole FTP. Permet d'activer ou désactiver les paramètres du serveur proxy et de les congurer. Permet de connecter l'appareil à des appareils mobiles sans l. Grâce à cette fonction, vous pouvez connecter des appareils mobiles sans l à votre appareil directement, sans routeur.

• Pour que vous puissiez utiliser cette fonction, votre appareil mobile doit être pris en charge en Wi-Fi Direct. Pour connecter votre appareil mobile à votre appareil avec Wi-Fi Direct, procédez comme suit : 1 Allez sur l'écran . L'appareil commence à rechercher des périphériques. 2 Activez la fonction sur votre appareil. Sélectionnez le périphérique Wi-Fi souhaité. ‒ PBC (Push Button Conguration) : Appuyez sur le bouton présent sur votre périphérique Wi-Fi dans les 2 minutes qui suivent. Votre appareil acquiert automatiquement toutes les valeurs de réglage du réseau nécessaires et se connecte à votre réseau. ‒   : Saisissez le afché sur votre appareil.

• Pour déconnecter le périphérique, sélectionnez le périphérique Wi-Fi connecté, puis .61 Chapitre5.Meng Réseau▼ 2ème 3ème Description Gestionnaire es appareils mobiles Notifcation 'accès Modiez les paramètres pour l'afchage des notications lorsque l'appareil est connecté. Liste des appareils mobiles Permet d'afcher et de gérer les appareils connectés. Nom el'appareil Sélectionnez ou saisissez un nom d'appareil. Ce nom peut être afché sur les télécommandes réseau sur le réseau.

Paramètres de réseau (câblé)

Trois méthodes vous permettent de relier votre appareil à votre réseau local à l'aide d'un câble.

• Vous pouvez relier votre appareil au réseau local en branchant un câble LAN entre le port LAN à l'arrière de votre appareil et un modem externe. Reportez-vous au schéma ci-dessous. RJ45 Modem externe (ADSL/VDSL) LAN Port modem sur le mur Câble LAN Câble modem

• Vous pouvez relier votre appareil au réseau local en effectuant un branchement entre le port LAN à l'arrière de votre appareil et un commutateur réseau qui est connecté à un modem externe. Utilisez le câble LAN pour le branchement. Reportez-vous au schéma ci-dessous. RJ45 Modem externe (ADSL/VDSL) Port modem sur le mur LAN Câble LANCâble LANCâble modem Commutateur réseau (ayant un serveur DHCP)

• En fonction de la conguration de votre réseau, vous pourrez peut-être relier votre appareil à votre réseau local en branchant directement un câble LAN entre le port LAN à l'arrière de votre appareil et une prise murale réseau. Reportez-vous au schéma ci-dessous. Notez bien que la prise murale est reliée au modem ou au routeur ailleurs dans votre maison. RJ45 Port LAN sur le mur Câble LAN LAN Si vous disposez d'un réseau dynamique, vous devriez utiliser un modem ADSL ou un routeur qui prend en charge le protocole DHCP (Dynamic Host Conguration Protocol). Les modems et routeurs qui prennent en charge DHCP fournissent automatiquement les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS nécessaires à votre appareil pour accéder à Internet ; vous n'avez donc pas à les entrer manuellement. La plupart des réseaux domestiques sont des réseaux dynamiques. Certains réseaux requièrent une adresse IP statique. Si c'est le cas de votre réseau, vous devez entrer manuellement les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS sur l'écran de conguration de câble de votre appareil quand vous congurez la connexion réseau. Pour obtenir les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS, contactez votre fournisseur de services Internet. Si vous avez un ordinateur Windows, vous pouvez aussi obtenir ces valeurs grâce à votre ordinateur.

• Vous pouvez utiliser des modems ADSL qui prennent en charge DHCP si votre réseau requiert une adresse IP statique.

• Les modems ADSL prenant en charge DHCP vous permettent aussi d'utiliser des adresses IP statiques.

Connectez-vous au réseau via un câble LAN. Vériez en premier lieu qu'un câble LAN est connecté.

1 Appuyez sur le bouton MENU de la télécommande. 2 Sélectionnez Réseau - . 3 Sélectionnez . ‒ L'écran de test du réseau apparaît puis le processus de vérication commence. 4 Une fois la connexion vériée, sélectionnez .

• Si le processus de connexion échoue, vériez la connexion du port LAN.

• Si le processus automatique ne parvient pas à trouver les valeurs de connexion réseau ou si vous voulez établir la connexion manuellement, rendez-vous dans la section suivante, Conguration réseau manuelle.

Dans les bureaux, des adresses IP statiques peuvent être utilisées. Si tel est le cas, demandez à l'administrateur réseau l'adresse IP, le masque de sous-réseau, la passerelle et l'adresse du serveur DNS. Saisissez ces valeurs.

Pour afcher les valeurs de connexion réseau sur la plupart des ordinateurs Windows, procédez comme suit. 1 Cliquez avec le bouton droit de la souris sur l'icône de réseau dans le coin inférieur droit de l'écran. 2 Dans le menu contextuel qui apparaît, cliquez sur Statut. 3 Dans la boîte de dialogue qui apparaît, cliquez sur l'onglet . 4 Sur l'onglet , cliquez sur le bouton . Les valeurs de connexion réseau s'afchent alors.

1 Appuyez sur le bouton MENU de la télécommande. 2 Sélectionnez Réseau - . 3 Sélectionnez . ‒ L'écran de test du réseau apparaît puis le processus de vérication commence. 4 Sélectionnez . Le processus de vérication s'arrête. 5 Sélectionnez . L'écran apparaît. 6 Sélectionnez et réglez-le sur Entrer manuellement. ‒ Réglez sur Entrer manuellement pour passer automatiquement le réglage du serveur DNS sur Entrer manuellement. 7 Saisissez les valeurs de connexion réseau.

8 Une fois l'opération terminée, sélectionnez en bas de la page, puis appuyez sur

L'écran de test du réseau apparaît et le processus de vérication commence. 9 Une fois la connexion vériée, sélectionnez .

Paramètres de réseau (sans l)

Commutateur réseau sans l(routeur ayant un serveur DHCP)Port LAN sur le mur Câble LAN Samsung conseille d'utiliser le protocole IEEE 802.11n. Quand vous lisez une vidéo via une connexion réseau, il est possible qu'elle ne soit pas lue de manière uide.

• Sélectionnez, pour le commutateur réseau sans l, un canal qui n'est pas actuellement utilisé. Si le canal déni pour le commutateur réseau sans l est en cours d'utilisation par un autre périphérique à proximité, des interférences et un échec de communication pourraient survenir.

• Votre appareil ne prend en charge que les protocoles de sécurité réseau sans l suivants. Si vous sélectionnez le mode 802.11n à haut débit (Greeneld) et si le type de chiffrement est WEP, TKIP ou TKIP AES (mixte WPS 2) sur votre point d'accès ou votre routeur sans l, les appareils Samsung ne prendront en charge aucune connexion conforme aux nouvelles spécications de certication Wi-Fi.

• Si votre routeur sans l prend en charge la conguration protégée par Wi-Fi WPS (Wi-Fi Protected Setup), vous pouvez vous connecter au réseau à l'aide du PBC (Push Button Conguration) ou du code PIN (numéro d'identication personnel). Quel que soit le mode choisi, WPS congurera automatiquement le SSID et la clé WPA.

• Méthodes de connexion : Vous pouvez congurer la connexion réseau sans l de trois façons différentes. Conguration automatique (à l'aide de la fonction de recherche de réseau automatique), conguration manuelle,

La plupart des réseaux sans l présentent un système de sécurité facultatif qui requiert que les appareils accédant au réseau transmettent un code de sécurité chiffré appelé clé d'accès ou Clé de sécurité. La Clé de sécurité repose sur une phrase secrète, généralement un mot ou une série de lettres et chiffres d'une longueur précise que vous devez saisir quand vous congurez la sécurité de votre réseau sans l. Si vous utilisez cette méthode de conguration de la connexion réseau et disposez d'une Clé de sécurité pour votre réseau sans l, vous devrez saisir la phrase secrète pendant le processus de conguration automatique ou manuelle.

1 Appuyez sur le bouton MENU de la télécommande. 2 Sélectionnez Réseau - . 3 Sélectionnez . ‒ La fonction Réseau permet de rechercher les réseaux sans l disponibles. Elle afche ensuite une liste des réseaux disponibles. 4 Dans la liste des réseaux, appuyez sur le bouton ou pour sélectionner un réseau, puis appuyez sur . ‒ Si le routeur sans l souhaité n'apparaît pas, sélectionnez pour lancer une nouvelle recherche. ‒ Si le routeur reste introuvable après la nouvelle tentative, sélectionnez le bouton . Le bouton apparaît et vous pouvez régler le réseau manuellement. 5 Si l'écran Saisir mot de passe s'afche, passez à l'étape 6. Si vous sélectionnez un routeur sans l qui n'a aucune sécurité, passez à l'étape 8. 6 Si le routeur a une sécurité, saisissez le mot de passe (clé de sécurité ou code PIN). 7 Une fois la saisie terminée, utilisez le bouton pour placer le curseur sur Terminé, puis appuyez sur . L'écran de test du réseau apparaît puis le processus de vérication commence. 8 Une fois la connexion vériée, sélectionnez .

Dans les bureaux, des adresses IP statiques peuvent être utilisées. Si tel est le cas, demandez à l'administrateur réseau l'adresse IP, le masque de sous-réseau, la passerelle et l'adresse du serveur DNS. Saisissez ces valeurs.

Pour afcher les valeurs de connexion réseau sur la plupart des ordinateurs Windows, procédez comme suit. 1 Cliquez avec le bouton droit de la souris sur l'icône de réseau dans le coin inférieur droit de l'écran. 2 Dans le menu contextuel qui apparaît, cliquez sur Statut. 3 Dans la boîte de dialogue qui apparaît, cliquez sur l'onglet . 4 Sur l'onglet , cliquez sur le bouton . Les valeurs de connexion réseau s'afchent alors.

1 Appuyez sur le bouton MENU de la télécommande. 2 Sélectionnez Réseau - . 3 Sélectionnez . ‒ La fonction Réseau permet de rechercher les réseaux sans l disponibles. Elle afche ensuite une liste des réseaux disponibles. 4 Sélectionnez . Le processus de vérication s'arrête. 5 Sélectionnez . 6 Saisissez le SSID du réseau et sélectionnez Terminé. 7 Sélectionnez le puis appuyez sur . Si vous sélectionnez , passez à l'étape 10. 8 Si le routeur a une sécurité, saisissez le mot de passe (clé de sécurité ou code PIN). 9 Une fois la saisie terminée, utilisez le bouton pour placer le curseur sur Terminé, puis appuyez sur . L'écran de test du réseau apparaît puis le processus de vérication commence. 10 Une fois la connexion vériée, sélectionnez . WPS(PBC)

Si votre routeur est doté du bouton WPS(PBC), suivez ces étapes. 1 Appuyez sur le bouton MENU de la télécommande. 2 Sélectionnez Réseau - . 3 Sélectionnez . ‒ La fonction Réseau permet de rechercher les réseaux sans l disponibles. Elle afche ensuite une liste des réseaux disponibles. 4 Sélectionnez . Le processus de vérication s'arrête. 5 Sélectionnez puis appuyez sur

6 Appuyez sur le bouton de votre routeur dans les 2 minutes qui suivent. Votre appareil acquiert automatiquement toutes les valeurs de conguration réseau requises et se connecte à votre réseau. 7 L'écran de connexion réseau apparaît, et la conguration du réseau est terminée.66

2ème 3ème Description Permet d'activer ou de désactiver et de congurer le volume, la vitesse et le pitch de la voix. La langue utilisée pour la fonction Guide vocal sera la même que celle dénie dans . Transparence menu Réglez la transparence du menu. Dénissez l'arrière-plan et la police sur des couleurs à fort contraste dans Menu. Les transparences du menu deviennent opaques lorsque l'option est sélectionnée. Agrandissez la taille du menu. Commencer la

Restaurez les paramètres d'origine de la TV et effectuez à nouveau la initiale.

• Saisissez votre code PIN à 4 chiffres. Le code PIN par défaut est « 0-0-0-0 ». Si vous souhaitez modier le code PIN, utilisez la fonction . Congurez plusieurs paramètres relatifs à l’heure.

• Appuyez sur le bouton INFO pour afcher l'heure actuelle.

Sélectionnez . Sélectionnez ou , puis appuyez sur

Utilisez les boutons numériques pour entrer des chiffres ou appuyez sur les boutons de direction haut et bas. Utilisez les boutons et pour passer d'une zone de saisie à la suivante. Appuyez sur une fois l'opération terminée. Congurez l’URL et le fuseau horaire du serveur pour utiliser l’heure du réseau. Active ou désactive la fonction DST (Daylight Saving Time, heure d'été). Permet d'éteindre automatiquement l'appareil après une durée prédénie.

• Sélectionnez une durée à l'aide des èches haut et bas, puis appuyez sur . Pour annuler le , sélectionnez . Lorsque vous connectez plusieurs appareils, réglez l'heure de mise sous tension pour chaque appareil pour éviter une surcharge (dans l'intervalle 0–50 secondes). Allumer l'écran avec , alors que la dernière sélection de source vidéo n'est pas activée, l'écran recherche automatiquement les différentes sources d'entrée pour la vidéo active.67

2ème 3ème Description Lorsque est sur , une vidéo active est automatiquement recherchée dans la source vidéo de l'écran. S'il ne reconnaît pas la source vidéo actuelle, le système active la sélection Source primaire. Si aucune source vidéo primaire n'est disponible, le système active la sélection Source secondaire. Si les sources d'entrée principale et secondaire ne sont pas reconnues, l'écran effectue deux recherches sur une source active, chacune d'elles portant successivement sur la source principale, puis sur la source secondaire. Si les deux recherches échouent, l'écran revient à la première source vidéo et afche un message indiquant l'absence de signal. Lorsque la sélection Source primaire est réglée sur Tous, l'écran effectue deux fois la recherche parmi toutes les entrées de source vidéo pour en détecter une active, puis il revient à la première source vidéo de la séquence s'il ne trouve pas de vidéo. Récup. source primaire Choisissez de restaurer ou non la source d'entrée principale quand une source d'entrée principale est connectée.

• La fonction Récup. source primaire est désactivée si Source primaire est réglée sur Tous. Source primaire Spéciez Source primaire comme source d'entrée automatique. Source secondaire Spéciez Source secondaire comme source d'entrée automatique. Sélectionnez le périphérique source qui est connecté à l'entrée DVI.

• Redémarrez le périphérique source si l'écran ne s'afche pas. Cette fonction met l'appareil automatiquement sous tension une fois qu'il est branché. Il n'est pas nécessaire d'appuyer sur le bouton marche/arrêt. Le module d'ordinateur peut être activé et désactivé séparément du LFD. Permet de mettre l'appareil hors tension pour réduire la consommation d'énergie si l'ordinateur n'est pas utilisé pendant une durée précise.

2ème 3ème Description Vous pouvez congurer le mode Veille de l'écran, de telle sorte qu'il soit appliqué lors de la réception d'un signal d'entrée.

• Disponible uniquement en mode , , .

• Assurez-vous que le périphérique source est correctement connecté lorsque le message s'afche.

• Si est réglé sur , le message ne s'afche pas. Réglez sur . Cette fonction maintient le réseau sous tension lorsque l'appareil est éteint. Vous pouvez régler le bouton d'alimentation (en haut à gauche de la télécommande) pour la mise sous tension seule ou la mise sous/hors tension. Solution éco Réduisez la consommation d'énergie en ajustant la luminosité de l'écran. Capteur Éco Pour optimiser vos économies d'énergie, les paramètres d'image s'adapteront automatiquement à l'intensité lumineuse de la pièce.

• Ajustez le paramètre dans le menu pour désactiver le Capteur Éco.

• Si Capteur Éco est sur , la luminosité de l'écran peut évoluer (légèrement plus sombre ou plus claire) en fonction de l'intensité lumineuse ambiante. Permet de régler la luminosité du panneau. Une valeur proche de 100 rend le panneau plus lumineux. Économisez de l'énergie en éteignant le périphérique lorsqu'aucun signal n'est reçu d'aucune source.

• Fonction désactivée quand un ordinateur relié est en mode d'économie d'énergie.

• L'appareil se mettra automatiquement hors tension selon la durée indiquée. La durée peut être modiée le cas échéant. L'appareil se met automatiquement hors tension si vous n'appuyez pas sur un bouton de la télécommande ou du panneau avant de l'appareil dans le temps imparti, an d'éviter la surchauffe.

2ème 3ème Description Contrôle de la température Cette fonction détecte la température interne de l'appareil. Vous pouvez dénir la plage de températures acceptables. La température par défaut est de 77 °C. La température de fonctionnement recommandée pour cet appareil est comprise entre 75 et 80 °C (pour une température ambiante de 40 °C).

• L'écran s'assombrit si la température actuelle dépasse la limite indiquée. Si la température continue d'augmenter, l'appareil s'éteint an d'éviter la surchauffe. Congurez les périphériques d'entrée à utiliser avec ce produit. Vous pouvez consulter la liste des périphériques et ajuster les paramètres dans ce menu. Dénissez la langue de votre clavier. Type de clavier. Sélectionnez des touches de raccourci pour basculer d'une langue de saisie à une autre. Permet de sélectionner le mode approprié en fonction de l'environnement d'utilisation de l'appareil. L'écran d'accueil peut varier en fonction du paramètre. L'écran s'afche. Choisissez les 4 chiffres de votre choix pour votre code PIN et saisissez-les dans . Saisissez à nouveau ces 4 chiffres dans .

• Mot de passe par défaut : 0 - 0 - 0 - 0 Sécurité

• Saisissez votre nouveau code PIN à 4 chiffres et appuyez sur . Le code PIN par défaut est « 0-0-0-0 ». Si vous souhaitez modier le code PIN, utilisez la fonction . Tous les menus et boutons de l'appareil et de la télécommande, à l'exception du bouton LOCK de la télécommande, seront verrouillés par la fonction . Pour déverrouiller les menus et boutons, appuyez sur n'importe quel bouton, puis saisissez le mot de passe (mot de passe par défaut : 0 - 0 - 0 - 0). Actionnez le pour activer le bouton d'alimentation de la télécommande, an d'allumer l'appareil lorsque la fonction est activée.70

2ème 3ème Description Ce menu peut servir à verrouiller les boutons présents sur l'appareil. Seule la télécommande peut contrôler l'appareil si est réglé sur . Indiquez si vous souhaitez ou non lire automatiquement le contenu enregistré sur un périphérique USB connecté.

• La connexion à un périphérique USB sur lequel se trouve du contenu entraîne l'afchage du message « » pendant cinq secondes. Permet d’empêcher les autres périphériques de votre réseau, tels que les smartphones et les tablettes, de partager du contenu avec votre console Signage. Permet d'éviter que les gestes tactiles ne contrôlent votre appareil. Vous pouvez ou que les commandes externes puissent accéder à votre appareil via un réseau.

• Le paramètre modié reste identique même après avoir éteint et rallumé l'appareil à l'aide du bouton du panneau ou du bouton d'alimentation. Cette fonction protège tous les périphériques externes connectés à la TV contre les pirates informatiques, les logiciels espions et les virus. Reportez-vous à la section Anynet+ (HDMI-CEC) en page 72. Cette fonction est utilisée pour activer le délai de mise sous tension d'un périphérique source DVI/HDMI.71

2ème 3ème Description Vous pouvez télécharger, sélectionner et régler l'heure d'afchage d'un logo personnalisé qui apparaît lorsque l'appareil s'allume.

‒ Vous pouvez sélectionner un logo personnalisé (image/vidéo) ou désactiver l'afchage du logo personnalisé. ‒ Vous devez télécharger le logo personnalisé à partir d'un périphérique USB externe pour dénir le logo personnalisé.

‒ Si le type de logo personnalisé est , vous pouvez régler le paramètre .

‒ Vous pouvez télécharger un logo personnalisé sur l'appareil à partir d'un périphérique USB externe. ‒ Le nom de chier du logo personnalisé que vous souhaitez télécharger doit être enregistré comme « samsung », tout en minuscules. ‒ Lorsqu'il y a plusieurs numéros de connexions USB externes, l'appareil essaie de télécharger le logo personnalisé à partir du dernier périphérique qui a été connecté à l'appareil. Restrictions relatives au chier du logo personnalisé

• Pour un logo personnalisé de type image, seuls les chiers en mode point (format aRGB 32 bpp) sont pris en charge.

• La résolution d'un logo personnalisé de type image doit être comprise entre un minimum de 128x64 et la résolution maximale de l'écran. (Les valeurs horizontales/verticales de la résolution doivent être des multiples de 4.)

• Pour un logo personnalisé de type vidéo, seuls les types TS Stream sont pris en charge.

• Le volume maximal pris en charge pour le chier vidéo est de 150 Mo. La durée recommandée pour un chier vidéo est de 20 secondes ou moins. En vous connectant à une console de jeu comme la PlayStation™ ou la Xbox™, vous pouvez proter d'une expérience de jeu plus réaliste en sélectionnant le mode Jeu.

• Précautions et limitations pour le mode Jeu Pour déconnecter la console de jeux et connecter un autre périphérique externe, réglez le mode Jeu sur Désactiver dans le menu de conguration. Cette option rétablit les valeurs par défaut des paramètres dénis sous Système.

 La fonctionnalité Anynet+ vous permet de contrôler tous les périphériques Samsung connectés qui prennent en charge Anynet+ via la télécommande de votre appareil Samsung. Le système Anynet+ est utilisable uniquement avec les périphériques Samsung qui disposent de la fonction Anynet+. Pour vous assurer que votre périphérique Samsung dispose de cette fonction, vériez qu'un logo Anynet+ est apposé dessus.

• Vous ne pouvez contrôler des périphériques Anynet+ qu'au moyen de la télécommande de l'appareil, et non des boutons présents sur l'appareil.

• La télécommande de l'appareil peut ne pas fonctionner sous certaines conditions. Si tel est le cas, sélectionnez à nouveau le périphérique Anynet+.

• fonctionne lorsque le périphérique AV prenant en charge est en veille ou allumé.

• Lorsque le mode est actif, ne fonctionne que si un périphérique AV est connecté en tant qu'écran principal. Anynet+ ne fonctionne pas si l'appareil AV est branché en tant qu'écran secondaire.

• prend en charge jusqu'à 12 périphériques AV. Notez bien que vous pouvez connecter jusqu'à 3 périphériques du même type.

Problème Solution potentielle

• Vériez que le périphérique est bien un périphérique Anynet+. Le système Anynet+ prend uniquement en charge des périphériques Anynet+.

• Vériez que le cordon d'alimentation du périphérique Anynet+ est correctement branché.

• Vériez les connexions des câbles vidéo/audio/HDMI du périphérique Anynet+.

• Vériez si est réglé sur dans le menu .

• Vériez si la télécommande est compatible avec Anynet+.

• Anynet+ ne fonctionne pas dans certaines situations. (conguration initiale).

• Si vous avez retiré puis rebranché le câble HDMI, recherchez à nouveau les périphériques ou mettez votre appareil hors tension, puis à nouveau sous tension.

• Vériez que la fonction Anynet+ du périphérique Anynet est bien activée.

• Vériez si le périphérique Anynet+ est correctement connecté à l'appareil et si est réglé sur dans le menu .

• Appuyez sur le bouton SOURCE de la télécommande de l'appareil et sélectionnez un périphérique non Anynet+.

• Vous ne pouvez pas utiliser la télécommande quand vous congurez Anynet+ ou quand vous passez à un mode d'afchage.

• Utilisez la télécommande une fois que l'appareil a terminé de congurer Anynet+ ou de passer à Anynet+.

Problème Solution potentielle

• Vous ne pouvez pas utiliser la fonction de lecture pendant la conguration initiale.

• Vériez si le périphérique prend en charge les fonctions Anynet+.

• Vériez si le câble HDMI est correctement branché.

• Vériez si est réglé sur dans le menu .

• Lancez une nouvelle recherche des périphériques Anynet+.

• Anynet+ requiert une connexion HDMI. Assurez-vous que le périphérique est branché à votre appareil via un câble HDMI.

• Certains câbles HDMI ne prennent pas en charge les fonctions Anynet+.

• Si la connexion est interrompue en raison d'une panne de courant ou du débranchement du câble HDMI, relancez la recherche des périphériques.

2ème 3ème Description Le menu vous permet d'installer la toute dernière version du logiciel de votre appareil.

• Faites bien attention à ne pas mettre l'appareil hors tension tant que la mise à niveau n'est pas terminée. L'appareil se mettra automatiquement hors et sous tension une fois la mise à niveau du logiciel achevée.

• Quand vous mettez à niveau le logiciel, les valeurs par défaut de tous les paramètres vidéo et audio que vous aviez modiés seront restaurées. Nous vous conseillons de noter vos paramètres pour pouvoir facilement les redénir après la mise à niveau. Permet de mettre à jour le logiciel avec la dernière version. Cette fonction met automatiquement à jour l'appareil lorsqu'il n'est pas utilisé. Consultez ces informations si votre appareil ne fonctionne pas correctement ou si vous voulez mettre le logiciel à niveau. Vous pourrez trouver les informations relatives à nos centres d'appel et à la procédure de téléchargement des appareils et logiciels.

• Prenez contact avec Samsung et trouvez le Code du modèle et la de l'appareil. Réinitial. tout Cette option rétablit tous les paramètres par défaut d'un écran.

Dépannage Avant de prendre contact avec nous Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre appareil en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. Diagnostic Vériez que votre appareil fonctionne normalement en utilisant la fonction de test appropriée. Si l'écran n'afche aucune image et que le voyant d'alimentation clignote, bien que l'appareil soit correctement connecté à un ordinateur, procédez aux tests demandés. 1 Mettez hors tension l'ordinateur et l'appareil. 2 Débranchez tous les câbles de l'appareil. 3 Met l'appareil sous tension. 4 Si s'afche, cela signie que l'appareil fonctionne correctement. Si l'écran reste noir, vériez l'ordinateur, le contrôleur vidéo et le câble. Résolution de l'écran  Le message « » sera afché pendant un court instant si un mode excédant la résolution prise en charge est sélectionné (reportez-vous à la section Résolutions prises en charge).76

Vériez que le câble est connecté correctement entre l'appareil et l'ordinateur.

Les espaces blancs visibles sur l'écran ne sont pas liés à l'appareil. Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI ou DVI de la carte graphique. Si le menu relatif aux paramètres de la carte graphique n'inclut pas d'option permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique. (Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.) apparaît dans Source connecté. « PC » apparaît toujours dans Source, qu'un ordinateur soit connecté ou non.

Vériez que le câble est connecté correctement entre l'appareil et l'ordinateur. Vériez que l'appareil est connecté correctement à l'aide d'un câble. Assurez-vous que le périphérique connecté à l'appareil est sous tension. Ce message s'afche lorsqu'un signal émis par la carte graphique est supérieur à la fréquence et la résolution maximales de l'appareil. Consultez le et réglez la fréquence et la résolution maximales conformément aux spécications de l'appareil. Vériez le branchement du câble avec l'appareil. Ajustez et . Retirez tous les accessoires (câble d'extension vidéo, etc.), puis réessayez. Réglez la résolution et la fréquence selon le niveau recommandé.77

Vériez que la résolution et la fréquence de l'ordinateur et de la carte graphique sont dénies sur des valeurs compatibles avec l'appareil. Modiez ensuite les paramètres de l'écran (le cas échéant) en vous reportant aux informations supplémentaires dans le menu de l'appareil, ainsi qu'au tableau des modes de signal standard.

Ajustez Luminosité et Contraste. Allez dans et ajustez les réglages . Allez dans et ajustez les réglages .

L'appareil est en mode d'économie d'énergie. Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent. Allez dans et assurez-vous que le paramètre est réglé sur . Si un ordinateur est connecté à l'appareil, vériez son état d'alimentation. Assurez-vous que le câble d'alimentation est correctement connecté à la sortie de l'appareil et branché à la prise d'alimentation. Si le signal provenant d'un périphérique connecté n'est pas détecté, l'appareil se met automatiquement hors tension au bout de 10 à 15 minutes.

Utilisez un câble HDMI pour obtenir une qualité d'image haute dénition (HD). Un contenu vidéo crypté peut causer un mauvais afchage des scènes d'objets qui se déplacent rapidement, comme dans une vidéo d'événements sportifs ou d'action. Un faible signal ou une qualité d'image médiocre peut être la cause d'un mauvais afchage. Cela ne signie pas que l'appareil est défectueux. Un téléphone portable dans un rayon d'un mètre de distance peut être la cause de parasites sur les appareils analogiques et numériques. La luminosité et la couleur ne semblent pas normales. Allez dans et ajustez les réglages de l'écran, tels que , Couleur, Luminosité et . Allez dans et ajustez les réglages . Réinitialisez les paramètres par défaut de l'écran. Si le paramètre est réglé sur , modiez le réglage sur .78

Ces lignes sont afchées lorsque DATA SOURCE DRIVER IC présente un défaut sur le moniteur. Contactez un centre de services Samsung pour résoudre le problème. L'écran peut se ger lorsqu'une résolution autre que celle recommandée est utilisée ou si le signal n'est pas stable. Pour résoudre le problème, modiez la résolution de l'ordinateur en dénissant celle recommandée. Un chier de contenu mis à l'échelle SD (4:3) peut être la cause de bandes noires des deux côtés de l'écran du canal HD. Une vidéo dont le format d'image diffère de l'appareil peut être la cause de bandes noires en haut et en bas de l'écran. Modiez le paramètre de taille de l'écran et dénissez-le en mode plein écran sur l'appareil ou le périphérique source.

Vériez le branchement du câble audio ou réglez le volume. Vériez le volume. Permet de régler le volume. Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel. Si un câble HDMI est connecté, vériez les paramètres de sortie audio de l'ordinateur. Allez dans Son et modiez Sortie son sur . Si un périphérique source est utilisé

• Assurez-vous que le câble audio est correctement connecté au port d'entrée audio sur l'appareil.

• Vériez les paramètres de sortie audio du périphérique source. (Par exemple, si un câble HDMI est connecté au moniteur, le paramètre audio du décodeur doit être modié en HDMI.) Si un câble DVI-HDMI est utilisé, un câble audio distinct est requis. Si l'appareil dispose d'un port casque, assurez-vous que rien n'y est connecté. Reconnectez le câble d'alimentation au périphérique, puis redémarrez ledit périphérique. Vériez la connexion du câble. Assurez-vous que le câble vidéo n'est pas connecté à un port d'entrée audio. Vériez la puissance du signal une fois le câble connecté. Un signal faible peut être la cause d'un son de mauvaise qualité.

Lorsque le paramètre Sortie son est réglé sur , le bouton de contrôle du volume et la fonction de mise en sourdine sont désactivés. Réglez le volume des haut-parleurs externes. Les paramètres audio des haut-parleurs principaux sont différents de ceux des haut-parleurs internes de l'appareil. Modier ou couper le son de l'appareil n'a pas d'incidence sur un amplicateur externe (décodeur).

Son Les paramètres audio des haut-parleurs principaux sont différents de ceux des haut-parleurs internes de l'appareil. Les paramètres audio sur un périphérique source n'affectent pas ceux des haut-parleurs internes de l'appareil. Différentes vitesses de décodage entre les haut-parleurs de l'appareil et les haut-parleurs externes peuvent provoquer un écho. Dans ce cas, réglez Sortie son sur .

Assurez-vous que les piles sont bien positionnées (polarité +/-). Vériez que les piles ne sont pas déchargées. Vériez l'absence de panne de courant. Vériez que le cordon d'alimentation est bien connecté. Vériez la présence éventuelle d'un éclairage spécial ou d'enseignes au néon à proximité de l'appareil.

Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer.

L'odeur de plastique est normale et disparaît avec le temps. Retirez, puis xez à nouveau le support sur l'appareil.80

Vériez la connexion du câble et rebranchez-le si nécessaire. L'utilisation d'un câble très dur ou épais peut endommager les chiers audio et vidéo. Assurez-vous que les câbles sont sufsamment souples pour garantir leur durabilité. Lorsque vous xez l'appareil sur un mur, il est recommandé d'utiliser des câbles à angle droit. Les particules font partie de la conception de l'appareil. L'appareil n'est pas défectueux. Le menu Le menu est activé ou désactivé en fonction du mode Source.

Le message « » apparaît si la résolution de la source d'entrée dépasse la résolution maximale de l'écran. Pour résoudre le problème, modiez la résolution de l'ordinateur en dénissant une résolution prise en charge sur l'écran.

Les câbles DVI ne transmettent pas de données sonores. Assurez-vous de connecter le câble audio à la prise d'entrée appropriée pour activer le son.

Cette fonction n'est disponible que si un périphérique source, comme un lecteur DVD et un décodeur, est connecté à l'appareil à l'aide d'un câble HDMI (signal RGB). Les couleurs de l'image afchée peuvent sembler anormales. La vidéo ou le son peut ne pas être disponible. Cela peut se produire si un périphérique source ne prenant en charge qu'une ancienne version de la norme HDMI est connecté à l'appareil. Si ces problèmes surviennent, connectez un câble audio avec le câble HDMI. Certaines cartes graphiques d'ordinateur ne reconnaissent pas automatiquement les signaux HDMI qui ne comprennent pas le son. Dans ce cas, sélectionnez manuellement une entrée audio. Entrée audio Mode écran Auto Paramètres de l'ordinateur Audio In (ports stéréo) Paramètres de l'ordinateur

Allez dans → et réglez sur . Vous pouvez également recongurer les paramètres de sortie d'afchage de l'ordinateur. Assurez-vous que le dispositif est allumé.81

Démarrez l'ordinateur lorsque le dispositif est allumé ou lorsque la source d'entrée n'est pas . Questions fréquentes Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages. Question Réponse Pour dénir la fréquence de votre carte graphique, procédez comme suit :

• Windows 7 : Allez dans → → → → → Écran et ajustez la fréquence dans .

• Windows 8 : Allez dans → → → → →

• Écran et ajustez la fréquence dans les .

• Windows 10 : Allez dans → → → →

• Écran, et ajustez le paramètre en-dessous de .

• Windows 7 : Allez dans → → → et ajustez la résolution.

• Windows 8 : Allez dans → → → → et ajustez la résolution.

• Windows 10 : Allez dans → → → et ajustez la résolution.

• Windows 7 : Réglez le mode d'économie d'énergie dans → → →

• , ou dans BIOS SETUP sur l'ordinateur.

• Windows 8 : Réglez le mode d'économie d'énergie dans → → →

• ou dans BIOS SETUP sur l'ordinateur.

• Windows 10 : Réglez le mode d'économie d'énergie dans → → →

• ou dans BIOS SETUP sur l'ordinateur.82

Annexe Caractéristiques techniques Général Nom du modèle  PM32F PM43F / PH43F / PH43F-P PM49F / PH49F / PH49F-P PM55F / PH55F / PH55F-P Panneag Taille CLASSE 32 (80,1 cm / 31,5 pouces) CLASSE 43 (107,9 cm / 42,5 pouces) CLASSE 49 (123,2 cm / 48,5 pouces) CLASSE 55 (138,7 cm / 54,6 pouces) Surface d'afchage 698,4 mm (H) x 392,85 mm (V) (27,5 pouces (H) x 15,5 pouces (V)) 940,89 mm (H) x 529,25 mm (V) (37,0 pouces (H) x 20,8 pouces (V)) 1073,78 mm (H) x 604,00 mm (V) (42,2 pouces (H) x 23,7 pouces (V)) 1209,6 mm (H) x 680,4 mm (V) (47,7 pouces (H) x 26,8 pouces (V)) Sortie audio 10 W + 10 W 10 W + 10 W 10 W + 10 W 10 W + 10 W Alimentation AC100-240V~ 50/60Hz Reportez-vous à l'étiquette apposée au dos de l'appareil, car la tension standard peut varier en fonction du pays. Considérations environnementales Fonctionnement Température : 0 °C à 40 °C (32 °F à 104 °F), avec PIM : 10 °C à 40 °C (50 °F à 104 °F) Humidité : 10 % à 80 %, sans condensation ATTENTION Pour l'installation du coffret, maintenez la température interne à 40 °C maximum. Stockage Température : -20 °C à 45 °C (-4 °F à 113 °F) Humidité : 5 % à 95 %, sans condensation83

• Plgi&Play Ce moniteur peut être installé et utilisé avec n’importe quel système compatible Plug & Play. L’échange de données bidirectionnel entre le moniteur et l’ordinateur optimise les paramètres du moniteur. L’installation du moniteur s’effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d’installation si vous le souhaitez.

• En raison de la nature de la fabrication de cet appareil, il se peut qu’environ 1 pixel par million (1 ppm) soit plus lumineux ou plus sombre sur l’écran. Cela n’a aucune incidence sur les performances de l’appareil.

• Ce produit est de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l’utilisateur sera amené à prendre des mesures appropriées.

• Pour les spécications détaillées de l’appareil, veuillez visiter le site Web de Samsung Electronics.

Tableau des modes de signal standard En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran an de garantir une qualité d'image optimale. La dénition d'une résolution autre que celle qui est spéciée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre appareil. Nom du modèle  PM32F / PM43F / PM49F / PM55F PH43F / PH49F / PH55F / PH43F-P / PH49F-P / PH55F-P Fréquence horizontale 30 à 80 kHz Fréquence verticale 60 à 75 Hz Résolution Résolution optimale 1920 x 1080 à 60 Hz Résolution maximale 1920 x 1080 à 60 Hz

Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.

L'appareil afche une même image plusieurs fois par seconde (à l'instar d'une lampe uorescente) pour représenter une image qui sera visible par le spectateur. La fréquence d'une seule image afchée plusieurs fois par seconde est appelée fréquence verticale ou de rafraîchissement. La fréquence verticale est mesurée en Hz. Le réglage de l'écran s'effectue automatiquement si un signal appartenant aux modes standard décrits ci-dessous est émis par l'ordinateur. Dans le cas d'un signal différent, il se peut que l'écran n'afche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique. Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixel (MHz) Polarité synchronisée H V 31,469 70,087 28,322 − + 35,000 66,667 30,240 − − 49,726 74,551 57,284 − − 68,681 75,062 100,000 − −85

Prise en charge des frais de service (imputables aux clients) Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants : Appareil non défectueux La demande porte sur le nettoyage de l'appareil, un réglage, des explications, la réinstallation, etc.

• Si un technicien fournit des instructions sur l'utilisation de l'appareil ou procède simplement à des réglages d'options sans démonter l'appareil.

• Le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal du réseau laire, etc.)

• L'appareil est réinstallé ou d'autres appareils ont été connectés après la première installation de l'appareil.

• L'appareil est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment.

• Le client demande des instructions sur la manière d'utiliser l'appareil de façon à coexister avec un autre appareil de l'entreprise.

• Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise.

• Le client demande l'installation du logiciel et la conguration de l'appareil.

• Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières étrangères à l'intérieur de l'appareil.

• Le client demande une autre installation après l'achat d'un appareil en ligne ou via le télé- achat. Dommage provoqué par le client Cas où le dommage de l'appareil est provoqué par une mauvaise manipulation ou réparation imputable au client. Si un dommage causé à l'appareil est dû à l'un des facteurs suivants :

• Impact ou chute externe.

• Utilisation de matériaux ou d'un appareil vendu séparément non recommandé(s) par Samsung.

• Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd.

• Refonte ou réparation de l'appareil effectuée par le client.

• Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.

• « Précautions » ou « avertissements » indiqués dans le manuel d'utilisation non suivis. Autres cas

• La défaillance de l'appareil résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.)

• Tous les composants consommables sont épuisés. (batterie, encre, lumières uorescentes, tête, vibrateur, lampe, ltre, ruban, etc.) Si le client demande une intervention alors que l'appareil ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.87

Protection contre la rémanence d’image Qu’entend-on par rémanence d’image ? En principe, le phénomène de rémanence d’image ne se produit pas lorsque l’écran fonctionne normalement. Un fonctionnement normal qualie le changement continu du motif vidéo. Si l’écran afche un motif xe pendant une longue période, une légère différence de tension peut apparaître entre les électrodes dans les pixels qui contrôlent les cristaux liquides.Une telle différence de tension augmente avec le temps et amincit les cristaux liquides. Lorsque cela se produit, il est possible qu’une image précédente reste afchée sur l’écran lors du changement de motif.ATTENTIONCes informations servent de guide pour éviter la rémanence d’image. Afcher un écran xe pendant une longue période peut provoquer une rémanence d’image. Ce problème n’est pas couvert par la garantie. Pratiques de prévention recommandées Afcher un écran xe pendant une longue période peut provoquer des rémanences d’image ou des taches. Éteignez le produit s’il n’est pas utilisé pendant un long moment, activez le mode d’économie d’énergie ou utilisez un économiseur d’écran animé.• Changez les couleurs régulièrement.FLIGHTFLIGHT TIME TIME 21:1020:30SAMSUNGSAMSUNGSAMSUNGSAMSUNG21:1020:30Type 1 Type 2

• Évitez de combiner une couleur de texte et une couleur d’arrière-plan à luminosité contrastée. ATTENTIONÉvitez d’utiliser des couleurs à luminosité contrastée (noir et blanc ; gris).SAMSUNG FLIGHT TIME 20:30

Dolby, Dolby Audio, Pro Logic et le symbole double-D sont des

En cas d'utilisation d'un logiciel open source, des licences de logiciel open source sont

Pour obtenir des informations sur l'avis concernant les licences de logiciel open source, prenez contact avec le service clientèle de Samsung ou envoyez un e-mail à l'adresse
