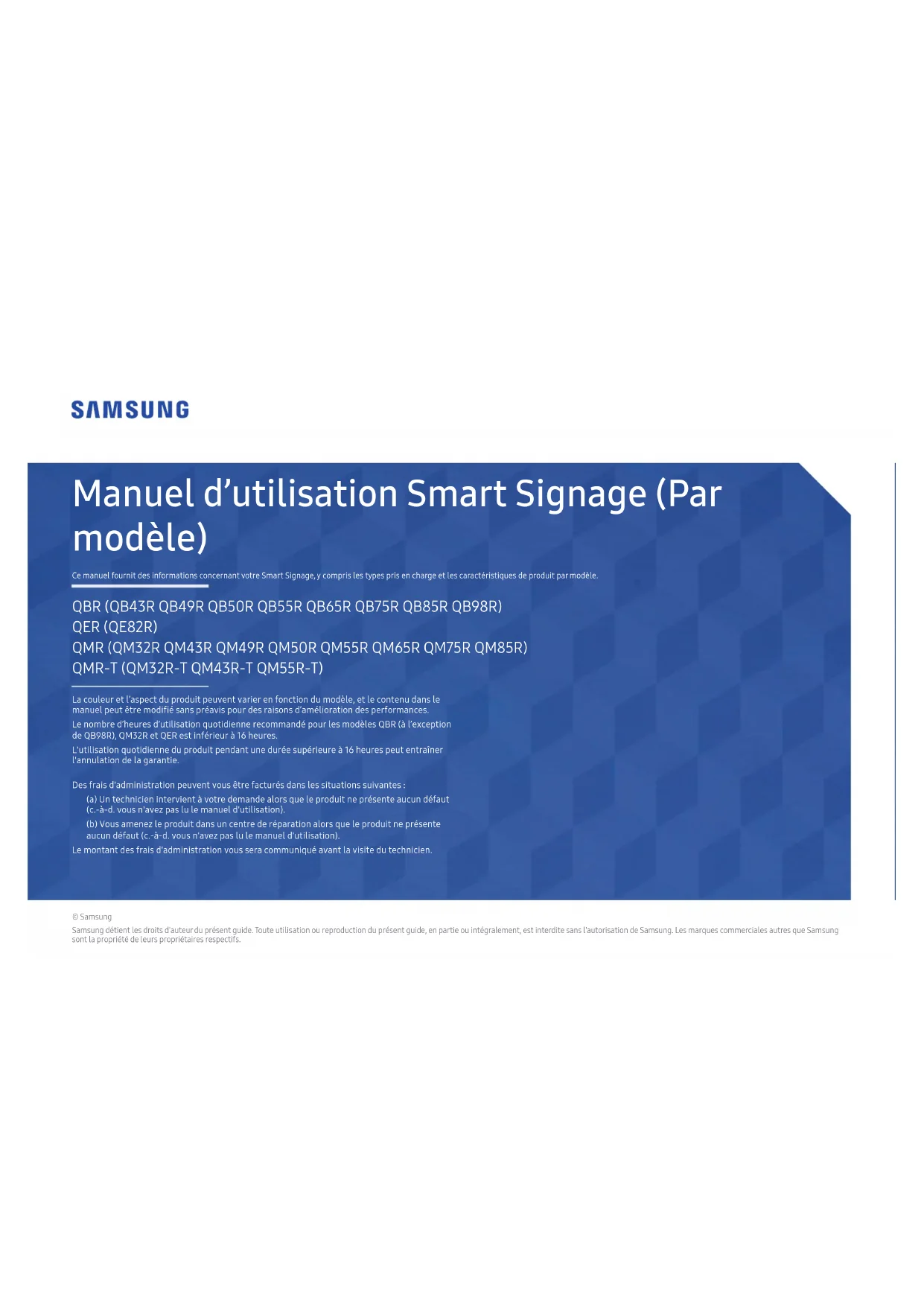

MODE D'EMPLOI QB75R SAMSUNG

© Samsung Samsung détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung. Les marques commerciales autres que Samsung sont la propriété de leurs propriétaires respectifs. QBR (QB43R QB49R QB50R QB55R QB65R QB75R QB85R QB98R) QER (QE82R) QMR (QM32R QM43R QM49R QM50R QM55R QM65R QM75R QM85R) QMR-T (QM32R-T QM43R-T QM55R-T) La couleur et l’aspect du produit peuvent varier en fonction du modèle, et le contenu dans le manuel peut être modié sans préavis pour des raisons d’amélioration des performances. Le nombre d’heures d’utilisation quotidienne recommandé pour les modèles QBR (à l’exception de QB98R), QM32R et QER est inférieur à 16 heures. L'utilisation quotidienne du produit pendant une durée supérieure à 16heures peut entraîner l'annulation de la garantie. Des frais d'administration peuvent vous être facturés dans les situations suivantes: (a) Un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). (b) Vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c.-à-d. vous n'avez pas lu le manuel d'utilisation). Le montant des frais d'administration vous sera communiqué avant la visite du technicien. Manuel d’utilisation Smart Signage (Par modèle) Ce manuel fournit des informations concernant votre Smart Signage, y compris les types pris en charge et les caractéristiques de produit par modèle.Table des matières Préparatifs Vérification des composants 3 Pièces 4 QM32R/Q*43R/Q*49R/Q*50R/Q*55R/ Q*65R/Q*75R/Q*85R/QE82R/QM32R-T/ QM43R-T/QM55R-T 4 QB98R 5 Verrou antivol 6 Ports 7 Q*43R/Q*49R/Q*50R/Q*55R/Q*65R/ Q*75R/Q*85R/QE82R 7 QM32R 8 QB98R 9 QM32R-T 10 QM43R-T/QM55R-T 11 Menu de commande 12 Menu d'administrateur (Modèles pris en charge: QMR-T) 13 Instructions à respecter lors de la manipulation de l'écran 14 Avant d'installer le produit (Guide d'installation) 15 Angle d'inclinaison et rotation 15 Ventilation 15 Installation du support mural 16 Préparation préalable à l'installation du support mural 16 Installation du support mural 16 Spécifications du kit de montage mural (VESA) 17

Caractéristiques techniques Général 22 Présélection des modes de temporisation 24 Annexe Licence 25 Utilisation d'un moniteur tactile (Modèles pris en charge: QMR-T) Écran tactile 18 À lire avant d'utiliser le produit 18 Connexion du panneau de recouvrement tactile 18 Branchement du moniteur à écran tactile 19 Connexion à un PC 19 Connexion à un ordinateur portable ou une tablette 19 Configuration des paramètres du moniteur à écran tactile 20 Calibrage 203 Préparatifs

"S'il manque le moindre composant, contactez le revendeur auprès duquel vous avez acheté le produit. "Les composants peuvent être différents de ceux illustrés ici. "Aucun socle n'est fourni avec le produit. Si vous souhaitez installer un support, vous pouvez toujours en acheter un séparément. "L'adaptateur RS232C peut servir à se connecter à un autre moniteur à l'aide d'un câble RS232C de type D-SUB (9broches). Vérication des composants Guide de configuration rapide Carte de garantie (Non disponible dans certains pays) Guide réglementaire Cordon d'alimentation Batteries (AAA x 2) (Non disponible dans certains pays) Télécommande Adaptateur RS232C PORTE-CÂBLE (Modèles pris en charge : Q*65R, Q*75R, Q*85R, QB98R, QE82R) Anneau de maintien x 4 (Modèles pris en charge : Q*43R, Q*49R, Q*50R, Q*55R, Q*65R, Q*75R, QM43R-T, QM55R-T) Câble TOUCH OUT x 2 (Modèles pris en charge : QMR-T)4 Pièces QM32R/Q*43R/Q*49R/Q*50R/Q*55R/ Q*65R/Q*75R/Q*85R/QE82R/QM32R-T/ QM43R-T/QM55R-T 2,5 m2,5 m 30° 30° Bouton d'alimentation Indicateur d'alimentation Capteur de la télécommande 4 m Haut-parleur

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Pièces Description Capteur de la télécommande Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant du produit pour exécuter la fonction correspondante.

Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde. Bouton d'alimentation Permet d’activer ou de désactiver le produit. Utilisez la télécommande à une distance comprise entre 2,5et 4mètres du capteur du produit, selon un angle de 30° par rapport à l'axe.

Pour améliorer les performances du récepteur IR, connectez un câble IR externe (vendu séparément) au port IR IN.5 QB98R ON/OFF Haut-parleur Logo du dispositif d'espacement Capteur de la télécommande & Bouton d'alimentation

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Pièces Description Logo du dispositif d'espacement Évitez de tirer avec force sur le logo du dispositif d'espacement. Vous risqueriez de l'arracher ou de le briser. Capteur de la télécommande Appuyez sur un bouton de la télécommande tout en pointant la base de la face du produit pour exécuter la fonction. Le capteur de télécommande se trouve à la base du produit.

Si vous utilisez la télécommande de ce produit dans le même espace que d'autres périphériques d'affichage, il se peut que ces derniers soient commandés par mégarde. Pour utiliser le capteur éco/de la télécommande, assurez-vous que le bouton d’alimentation coulissant ne dépasse pas en bas de l'appareil. Bouton d'alimentation Pour utiliser le bouton d’alimentation, assurez-vous que le bouton d’alimentation coulissant ne dépasse pas en bas de l'appareil. Utilisez la télécommande à une distance comprise entre 7et 10mètres du capteur du produit, selon un angle de 30° par rapport à l'axe.

Pour améliorer les performances du récepteur IR, connectez un câble IR externe (vendu séparément) au port IR IN.6 Verrou antivol

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics.

La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol.

Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.

Modèle pris en charge: QB98R Pour verrouiller un dispositif antivol:

Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau.

Faites passer une extrémité du câble dans la boucle à l'autre extrémité.

Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit.

Verrouillez le dispositif antivol. – Vous pouvez acheter un dispositif antivol séparément. – Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. – Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne.7 Ports Q*43R/Q*49R/Q*50R/Q*55R/Q*65R/ Q*75R/Q*85R/QE82R

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. QM43R / QM49R / QM50R / QM55R / QM65R / QM75R / QM85R QE82RQB43R / QB49R / QB50R / QB55R / QB65R / QB75R / QB85R Port Description USB 1

(1.0A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 1,0A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas. RJ45 Permet de se connecter à MDC et à Internet via un câble LAN. (10/100 Mbit/s)

Utilisez le câble Cat 7(type *STP) pour la connexion. *Shielded Twist Pair. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

DVI IN: Connexion à un périphérique source à l'aide d'un câble DVI ou HDMI-DVI.MAGICINFO IN: Se connecte à un boîtier réseau à l'aide d'un câble DP-DVI pour utiliser Magicinfo. DVI IN HDMI IN 1 (ARC) Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI IN 2 HDMI IN 2 (DAISY CHAIN IN)

• Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI.
• Permet de se connecter à un autre produit via un câble HDMI. DP IN (DAISY CHAIN IN) Permet de se connecter à un ordinateur via un câble DP. HDMI OUT (DAISY CHAIN OUT) Permet de se connecter à un autre produit via un câble HDMI. USB 2(0.5A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 0,5A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas.

Reçoit le son provenant d'un appareil source via un câble audio. AUDIO OUT Émet du son vers un appareil audio via un câble audio. IR IN Permet la connexion à un câble IR externe qui reçoit les signaux de la télécommande.

Connexion au MDC grâce à un adaptateur RS232C.8 QM32R

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description USB 1

(1.0A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 1,0A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas. HDMI IN 1 (ARC) Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. RJ45 Permet de se connecter à MDC et à Internet via un câble LAN. (10/100 Mbit/s)

Utilisez le câble Cat 7(type *STP) pour la connexion. *Shielded Twist Pair. RS232C IN Connexion au MDC grâce à un adaptateur RS232C. HDMI IN 2 (DAISY CHAIN IN)

• Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI.

• Permet de se connecter à un autre produit via un câble HDMI. DP IN (DAISY CHAIN IN) Permet de se connecter à un ordinateur via un câble DP. HDMI OUT (DAISY CHAIN OUT) Permet de se connecter à un autre produit via un câble HDMI. USB 2(0.5A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 0,5A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas. AUDIO OUT Émet du son vers un appareil audio via un câble audio. IR IN Permet la connexion à un câble IR externe qui reçoit les signaux de la télécommande.

Connexion au MDC grâce à un adaptateur RS232C.9 QB98R

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description RJ45 Permet de se connecter à MDC et à Internet via un câble LAN. (10/100 Mbit/s)

Utilisez le câble Cat 7(type *STP) pour la connexion. *Shielded Twist Pair. USB 1

(1.0A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 1,0A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas.

DVI IN: Connexion à un périphérique source à l'aide d'un câble DVI ou HDMI-DVI. MAGICINFO IN: Se connecte à un boîtier réseau à l'aide d'un câble DP-DVI pour utiliser Magicinfo. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

Connexion au MDC grâce à un adaptateur RS232C.

Reçoit le son provenant d'un appareil source via un câble audio. HDMI IN 1 (ARC) Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI IN 2 (DAISY CHAIN IN)

• Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI.

• Permet de se connecter à un autre produit via un câble HDMI. DP IN (DAISY CHAIN IN) Permet de se connecter à un ordinateur via un câble DP. HDMI OUT (DAISY CHAIN OUT) Permet de se connecter à un autre produit via un câble HDMI. USB 2(0.5A) Permet de se connecter à un périphérique de mémoire USB.

Les ports USB sur le produit acceptent un courant constant maximal de 0,5A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas. AUDIO OUT Émet du son vers un appareil audio via un câble audio. IR IN Permet la connexion à un câble IR externe qui reçoit les signaux de la télécommande.10 QM32R-T

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description USB 1

(1.0A) Connectez à un périphérique de mémoire USB ou à un câble TOUCH OUT.

Les ports USB sur le produit acceptent un courant constant maximal de 1,0A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas. HDMI IN 1 (ARC) Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. RJ45 Permet de se connecter à MDC et à Internet via un câble LAN. (10/100 Mbit/s)

Utilisez le câble Cat 7(type *STP) pour la connexion. *Shielded Twist Pair. RS232C IN Connexion au MDC grâce à un adaptateur RS232C. HDMI IN 2 (DAISY CHAIN IN)

• Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI.

• Permet de se connecter à un autre produit via un câble HDMI. DP IN (DAISY CHAIN IN) Permet de se connecter à un ordinateur via un câble DP. HDMI OUT (DAISY CHAIN OUT) Permet de se connecter à un autre produit via un câble HDMI. USB 2(0.5A) Connectez à un périphérique de mémoire USB ou à un câble TOUCH OUT.

Les ports USB sur le produit acceptent un courant constant maximal de 0,5A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas. AUDIO OUT Émet du son vers un appareil audio via un câble audio. IR IN Permet la connexion à un câble IR externe qui reçoit les signaux de la télécommande.

Connexion au MDC grâce à un adaptateur RS232C.

Connectez à un port USB sur le produit pour utiliser la fonction tactile.

Connectez à un port USB sur un PC pour utiliser la fonction tactile.11 QM43R-T/QM55R-T

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description USB 1

(1.0A) Connectez à un périphérique de mémoire USB ou à un câble TOUCH OUT.

Les ports USB sur le produit acceptent un courant constant maximal de 1,0A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas. RJ45 Permet de se connecter à MDC et à Internet via un câble LAN. (10/100 Mbit/s)

Utilisez le câble Cat 7(type *STP) pour la connexion. *Shielded Twist Pair. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

DVI IN: Connexion à un périphérique source à l'aide d'un câble DVI ou HDMI-DVI. MAGICINFO IN: Se connecte à un boîtier réseau à l'aide d'un câble DP-DVI pour utiliser Magicinfo. HDMI IN 1 (ARC) Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI IN 2 (DAISY CHAIN IN)

• Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI.

• Permet de se connecter à un autre produit via un câble HDMI. DP IN (DAISY CHAIN IN) Permet de se connecter à un ordinateur via un câble DP. HDMI OUT (DAISY CHAIN OUT) Permet de se connecter à un autre produit via un câble HDMI. USB 2(0.5A) Connectez à un périphérique de mémoire USB ou à un câble TOUCH OUT.

Les ports USB sur le produit acceptent un courant constant maximal de 0,5A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas.

Reçoit le son provenant d'un appareil source via un câble audio. AUDIO OUT Émet du son vers un appareil audio via un câble audio. IR IN Permet la connexion à un câble IR externe qui reçoit les signaux de la télécommande.

Connexion au MDC grâce à un adaptateur RS232C.

Connectez à un port USB sur le produit pour utiliser la fonction tactile.

Connectez à un port USB sur un PC pour utiliser la fonction tactile.12 Menu de commande

Le bouton d'alimentation («) est situé au bas du produit.

Si vous appuyez sur le bouton d'alimentation sur le produit alors que le produit est allumé, le menu de commande s'affiche. Eteindre Source Pression : déplacer Pression longue : sélectionner Éléments Description Eteindre Met l'appareil hors tension.

• Lorsque le menu de commande s'affiche, appuyez brièvement sur le bouton d'alimentation pour déplacer le curseur sur Eteindre, puis appuyez sur le bouton d'alimentation et maintenez-le enfoncé pour éteindre le produit. Source Sélectionnez la source d'entrée connectée.

• Lorsque le menu de commande s'affiche, appuyez brièvement sur le bouton d'alimentation pour déplacer le curseur sur Source, puis appuyez sur le bouton d'alimentation et maintenez-le enfoncé pour afficher l'écran de la source d'entrée.

• Lorsque l'écran de la source d'entrée s'affiche, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pour basculer à la source d'entrée souhaitée.

Le bouton d'alimentation peut uniquement être utilisé pour Eteindre et Source.

Pour quitter l'écran du menu de commande, attendez 3 secondes ou plus sans appuyer sur le bouton d'alimentation.13 Menu d'administrateur (Modèles pris en charge: QMR-T)

Pour afficher le menu d'administrateur, touchez l'écran et maintenez le doigt dessus lorsque le produit est allumé.

Si le contrôle d'écran tactile n'est pas disponible, utilisez la télécommande pour aller dans Système → Commandes tactiles → Commandes tactiles et sélectionnez Activé dans le menu OSD.

Si le menu administrateur n'est pas affiché, utilisez la télécommande pour aller dans Système → Commandes tactiles → Verrouillage menu admin et sélectionnez Arrêt dans le menu OSD.

Ce menu ne s'affiche pas, lorsque vous utilisez le mode tactile sur un PC connecté. Volume Accueil Menu Source Alimentation Boutons Description Volume Permet de modifier le Volume.

• Sélectionnez Volume dans le menu d'administrateur. Accueil Passez à l'écran Accueil.

• Sélectionnez Accueil dans le menu d'administrateur. Menu Affichez le menu OSD. Pour modifier les réglages, sélectionnez une option.

• Sélectionnez Menu dans le menu d'administrateur. Source Sélectionnez la source d'entrée connectée. Sélectionnez une source d'entrée dans la liste des sources d'entrée affichée.

• Sélectionnez Source dans le menu d'administrateur. Alimentation Met l'appareil hors tension.

• Sélectionnez Alimentation dans le menu d'administrateur.14 Instructions à respecter lors de la manipulation de l'écran

La couleur et l'apparence peuvent varier en fonction du modèle. Ne posez pas l'écran comme illustré ci-contre. Il s'agit en effet d'un composant fragile et vous risqueriez de l'endommager. Déposez le produit, face vers le bas, pour le manipuler (comme illustré sur l'image). (Vous pouvez utiliser l'emballage).

Modèles pris en charge: 85 pouces ou plus Veillez à utiliser les poignées situées à l'arrière pour déplacer le produit.

Modèles pris en charge: 85 pouces ou plus 15 mm Ne saisissez pas le produit dans une zone située à moins de 15 mm par rapport à l'avant.15 Avant d'installer le produit (Guide d'installation) Pour empêcher toute blessure, cet appareil doit être solidement fixé au sol/mur conformément aux instructions d'installation.

• Assurez-vous qu'une entreprise d'installation autorisée installe le support mural.

• Dans le cas contraire, il pourrait chuter et provoquer des blessures corporelles.

• Assurez-vous de bien installer le support mural indiqué. Angle d'inclinaison et rotation

Pour plus d'informations, contactez le service clientèle de Samsung.

• L'angle d'inclinaison maximal du produit est de 15° par rapport à une surface murale perpendiculaire.

• Pour utiliser le produit en mode Portrait, faites pivoter dans le sens des aiguilles d'une montre jusqu'à ce que l'indicateur d'alimentation (A ou B) soit dans la position indiquée sur les images ci-dessous. 15°

N’installez pas ce modèle au plafond, au sol ou sur une table. Ventilation

Pour plus d'informations, contactez le service clientèle de Samsung. Installation sur une paroi perpendiculaire A Minimum 40 mm B Température ambiante: Sous 35 °C

En cas d'installation du produit sur une paroi perpendiculaire, ménagez un espace minimum de 40 mm entre le produit et la paroi pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 °C.

En cas d'installation du produit sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spécifiées ci- dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 °C.

Préparation préalable à l'installation du support mural Pour installer un support mural d'un autre fabricant, utilisez l'anneau de maintien.

Pour le QM32R-T, QB85R, QM85R et les modèles 82 pouces qui n'ont pas d'anneau de maintien (A). Installation du support mural

• Le kit de montage mural (vendu séparément) vous permet de fixer le produit sur une paroi.

• L'image n'est fournie qu'à titre de référence. Pour plus d'informations sur l'installation du support mural, consultez les instructions qui l'accompagnent.

• Nous vous conseillons de contacter un technicien pour vous aider à installer la fixation du support mural.

• Samsung n'est pas responsable des dommages causés au produit ou des blessures causées à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide.17 Spécications du kit de montage mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol. Pour installer le produit sur une autre paroi, contactez l’agence la plus proche. S'il est installé sur une paroi inclinée, le produit risque de tomber et de provoquer des blessures corporelles graves.

• Les kits de montage mural Samsung comprennent un manuel d'installation détaillé et toutes les pièces nécessaires à l'assemblage.

• N'utilisez pas de vis plus longues que les vis standard ou non conformes aux spécifications de vis standard VESA. Des vis plus longues pourraient endommager l'intérieur du produit.

• Pour les supports muraux non conformes aux spécifications de vis standard VESA, la longueur des vis peut varier en fonction des spécifications de ces supports muraux.

• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou entraîner sa chute, ce qui pourrait provoquer des blessures corporelles. Samsung n'est pas responsable de ce type d'accidents.

• Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles dans le cas de l'utilisation d'un support mural non VESA ou non spécifié, ou en cas de non-respect des instructions d'installation du produit par le consommateur.

• Ne fixez pas le produit à une inclinaison supérieure à15degrés.

• Il est impératif qu’au moins deux personnes fixent le produit sur la paroi. (Quatre personnes ou plus pour les modèles taille 82 pouces et plus grands.)

• Les dimensions standard des kits de montage mural sont présentées dans le tableau ci-dessous. Nom du modèle Spécications des trous de vis VESA (A * B) en millimètres Vis standard Quantité QB43R / QB49R / QB50R / QB55R / QM32R / QM43R / QM49R / QM50R / QM55R / QM32R-T / QM43R-T / QM55R-T 200 × 200 M8 4 QB65R / QB75R / QM65R / QM75R 400 × 400 QB85R / QM85R / QE82R 600 × 400 QB98R 900 × 600

N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.18 Utilisation d'un moniteur tactile (Modèles pris en charge: QMR-T)

Écran tactile Pour contrôler un PC, il vous suffit d'appuyer sur l'écran. Ainsi vous n'avez plus besoin de périphérique de saisie de type clavier ou souris. L'écran tactile détecte le courant électrique infime qui circule dans votre corps (capacitif). Veillez à ce que le bout de votre doigt entre en contact avec l'écran. À lire avant d'utiliser le produit

• Prenez toutes les précautions requises pour qu'aucune substance électrique n'entre en contact avec l'écran. En présence d'électricité statique, l'écran risque de ne pas fonctionner correctement.
• N'appuyez pas fort sur l'écran tactile avec le bout de votre doigt. N'appuyez pas sur l'écran avec un objet pointu. cela risquerait de casser ou d'abîmer l'écran.
• N'appuyez pas sur l'écran en portant un gant, avec un doigt sale ou un objet pointu tel que votre ongle ou la bille d'un stylo, l'écran risquerait de ne pas fonctionner correctement.
• Veillez à ce qu'aucune trace d'humidité n'apparaisse sur l'écran, afin de ne pas abîmer le capteur.
• L'affichage à l'écran d'une image fixe pendant une période prolongée risque d'entraîner l'apparition d'images rémanentes (dégradation de l'écran) ou de tâches. Éteignez l'écran après utilisation. Connexion du panneau de recouvrement tactile "Les fonctions tactiles ne sont pas prises en charge dans les autres applications que le menu OSD et le menu administrateur. Connectez le câble TOUCH OUT entre TOUCH OUT SCREEN et USB 1 ¨(1.0A) ou le port USB 2(0.5A) sur le produit.TOUCH OUT SCREENUSB 1

(1.0A), USB 2(0.5A)19

Branchement du moniteur à écran tactile "Les composants de connexion peuvent varier en fonction des produits. Connexion à un PC

Branchez votre PC au produit via un câble HDMI ou HDMI-DVI. Connexion des périphériques via un câble HDMI HDMI IN Connexion des périphériques via un câble HDMI-DVI HDMI IN Branchez le câble d'alimentation du produit à la prise de courant. Une fois branché sur le secteur, le produit détecte automatiquement et commute sur la source d'entrée connectée. "Si l'écran est vide, éteignez puis rallumez le produit.

Raccordez le port TOUCH OUT PC du produit à un port USB du PC via le câble TOUCH OUT.

Connexion à un ordinateur portable ou une tablette Vous pouvez connecter un ordinateur portable ou une tablette au produit en procédant de la même manière que pour connecter un ordinateur de bureau. "Si le contrôle d'écran tactile n'est pas disponible une fois les périphériques connectés – Veillez à brancher le câble HDMI ou HDMI-DVI avant de brancher le câble TOUCH OUT. – Si le contrôle d'écran tactile n'est toujours pas disponible après que les câbles ont été correctement branchés, débranchez le câble TOUCH OUT puis rebranchez-le.20 Conguration des paramètres du moniteur à écran tactile Pour utiliser correctement la fonction tactile du produit dans Windows, allez dans Paramètres du Tablet PC et calibrez le produit.

Préalablement à la configuration des paramètres suivants, branchez le moniteur à écran tactile.

Le nombre maximal de moniteurs à écran tactile pouvant être connectés simultanément dépend du système d'exploitation et des paramètres de la carte graphique.

Si Paramètres du Tablet PC est introuvable dans le Panneau de configuration, recherchez Paramètres du Tablet PC via la fonction Rechercher.

Si utilisé dans une configuration multi-écrans, assurez-vous que vous avez configuré QMR-T comme affichage principal. Calibrage

Les instructions ci-dessous s'appliquent à Windows8. La même méthode est applicable à Windows7, Windows8 et Windows10.

Après avoir modifié le paramètre Format de l'image depuis le menu d'affichage à l'écran, il se peut que vous deviez recalibrer les paramètres d'image.

En cas d'erreur lors du processus de calibrage, allez dans Paramètres du Tablet PC. Sur l'onglet Afficher, appuyez sur Réinitialiser et procédez à nouveau au calibrage.

Dans l'onglet Affichage, sélectionnez Installation sous Configurer.

Appuyez sur la page affichée avec votre doigt.

En mode double écran: Si la page suivante n'apparaît pas, appuyez sur la touche Entrée pour l'afficher. Touch this screen to identity it as the touchscreen.If this is not the Tablet PC screen, press Enter to move to the next screen. To close the tool, press Esc.21

Sélectionnez le produit dans Affichage sous Options d’affichage. Sélectionnez ensuite Étalonner.

Une fois que le calibrage est terminé, le message Voulez-vous enregistrer les données de calibrage? apparaît. Sélectionnez Oui. Digitizer Calibration Tool Yes No Do you want to save the calibration data?

Le moniteur à écran tactile est maintenant calibré.

Général23 Nom du modèle QM32R / QM32R-T QB43R / QB49R / QB50R / QB55R / QB65R / QB75R / QE82R / QB85R QB98R / QM43R / QM49R / QM50R / QM55R / QM65R / QM75R / QM43R-T / QM55R-T / QM85R Résolution Résolution optimale 3840 x 2160 à 60 Hz (HDMI) 3840 x 2160 à 60 Hz (DisplayPort) 1920 x 1080 @ 60 Hz (DVI) 3840 x 2160 à 60 Hz (HDMI) 1920 x 1080 @ 60 Hz (DVI) 3840 x 2160 à 60 Hz (HDMI) 3840 x 2160 à 60 Hz (DisplayPort) Résolution maximale Alimentation AC100-240V~ 50/60Hz Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Considérations environnementales Fonctionnement Température: 0 °C – 40 °C (32 °F – 104 °F)

• Pour l'installation du boîtier, maintenez la température intérieure à 40 °C ou inférieure. Humidité: 10% à 80%, sans condensation Stockage Température: -20 °C – 45 °C (-4 °F – 113 °F) Humidité: 5% à 95%, sans condensation

• Avant que l’emballage du produit ne soit retiré.

Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

En raison de la nature de la fabrication de cet appareil, il se peut qu'environ1pixel par million (1ppm) soit plus lumineux ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit.

En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle qui est spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit.

Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung.24 Présélection des modes de temporisation Le réglage de l'écran s'effectue automatiquement si un signal appartenant aux modes standard décrits ci-dessous est émis par l'ordinateur. Si le signal transmis par l'ordinateur est différent des modes de signal standard, il est possible que l'écran n'affiche aucune image alors que l'indicateur d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.

Le port DVI n'est pas pris en charge sur les modèles QM32R, QM32R-T. Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge de pixel (MHz) Polarité synchronisée (H/V) Port
