DSR7121 - Décodeur satellite PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur satellite numérique
Marque	Philips
Modèle	DSR7121
Dimensions (L x P x H)	360 × 220 × 55 mm
Poids net	1,75 kg
Poids avec emballage	2,8 kg
Couleur	Argent (métal)
Alimentation	230 V ca +/- 10%, 50 Hz
Consommation en marche	Non spécifiée dans la notice
Consommation en veille	Faible (veille LED rouge)
Plage de température de fonctionnement	+05°C à +45°C
Plage de température de stockage	-20°C à +60°C
Réception satellite	DVB-S2, QPSK et 8PSK
Résolution vidéo maximale	1080i (1920x1080)
Formats vidéo	MPEG2, MPEG4 (H.264), 4:3 et 16:9
Connectivité	2 × péritel (TV, AUX), 1 × HDMI, 2 × RCA audio (L/R), 1 × S/PDIF coaxiale, 1 × S/PDIF optique, 1 × USB 2.0, 1 × Ethernet, 1 × entrée satellite F
Fonctions principales	Recherche automatique des chaînes, listes de favoris, contrôle parental, télétexte, guide électronique des programmes (EPG), mise à jour logicielle
Accessoires fournis	Télécommande avec 2 piles, 1 câble péritel, 1 câble HDMI, 1 cordon d'alimentation, mode d'emploi
Entretien et nettoyage	Chiffon légèrement humide. Ne pas utiliser de produits abrasifs ou d'aérosols.
Sécurité	Ne pas ouvrir l'appareil, maintenir une ventilation libre (5 cm autour), ne pas exposer à l'humidité ou aux sources de chaleur, débrancher en cas d'orage.
Pièces détachées et réparabilité	Aucun composant réparable par l'utilisateur. Contacter un centre qualifié.
Informations générales	Conforme aux directives CE 95/47/CE, 2002/21/CE, 2006/95/CEE et 89/336/CEE. Recyclage via les filières DEEE.

FOIRE AUX QUESTIONS - DSR7121 PHILIPS

Comment installer mon décodeur satellite Philips DSR7121 pour la première fois ?

Branchez le câble d'antenne satellite, le câble HDMI ou péritel, puis l'alimentation. Allumez le décodeur, sélectionnez la langue souhaitée, vérifiez le signal, puis lancez la recherche automatique des chaînes. Suivez les étapes du chapitre 3 de la notice.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que le décodeur est allumé (LED verte), que vous pointez la télécommande vers le capteur avant, et que les piles sont insérées correctement (respecter la polarité). Remplacez les piles si nécessaire.

Comment insérer la carte à puce dans le décodeur ?

Ouvrez le compartiment à carte à puce sur le côté droit du panneau avant. Insérez la carte avec la puce orientée vers le bas, jusqu'au maximum. L'extrémité de la carte dépassera légèrement.

Que faire si l'image n'est pas nette ou le texte difficile à lire ?

Vérifiez les branchements et utilisez de préférence le câble péritel ou HDMI fourni. Consultez les réglages d'affichage TV (format écran, résolution) et paramétrez votre téléviseur correctement.

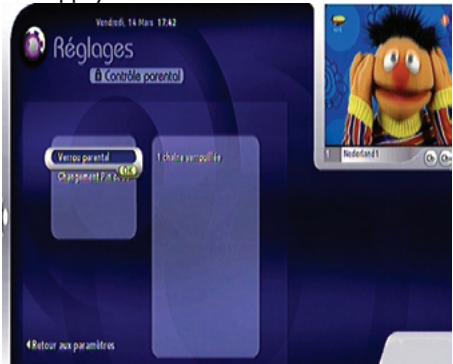

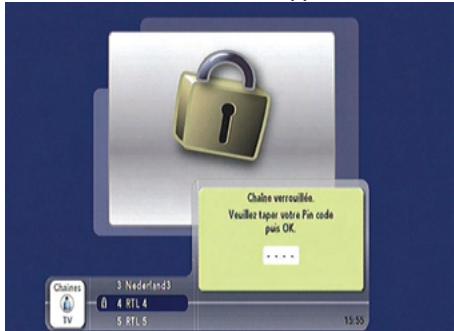

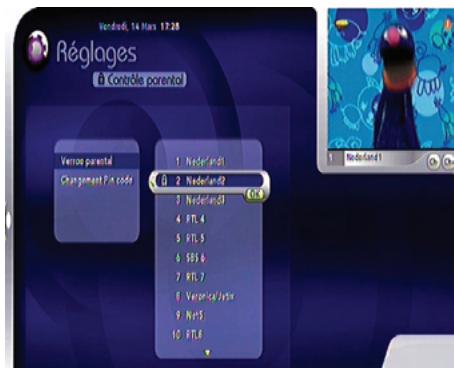

Comment verrouiller l'accès à certaines chaînes avec le contrôle parental ?

Accédez au menu Réglages > Contrôle parental. Saisissez le code PIN par défaut (0000). Sélectionnez Verrouiller parental, choisissez les chaînes à protéger et validez avec OK. Pour regarder une chaîne verrouillée, saisissez le code PIN.

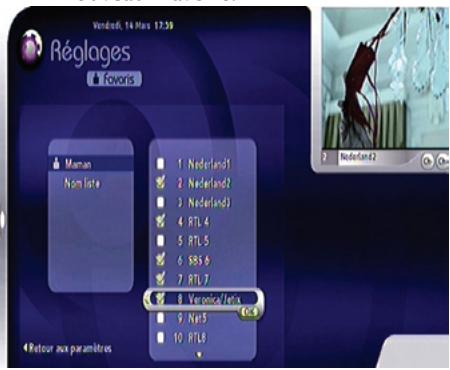

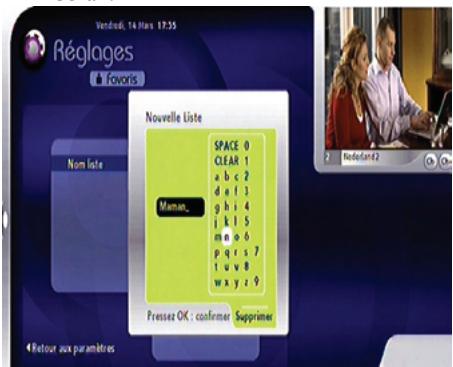

Comment créer une liste de favoris ?

Dans le menu Réglages > Favoris, choisissez Nouveaux favoris. Nommez votre liste (max 6 caractères) à l'aide du clavier virtuel. Ensuite, ajoutez des chaînes en les sélectionnant dans la liste et en appuyant sur OK.

Que faire si le décodeur ne trouve pas toutes les chaînes ?

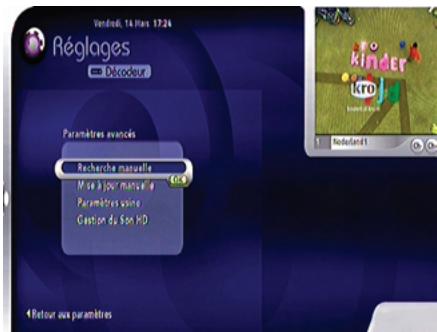

Relancez une recherche manuelle dans Paramètres avancés > Recherche manuelle. Vérifiez l'orientation de l'antenne parabolique et la qualité du signal. Si le problème persiste, contactez votre fournisseur TéléSAT.

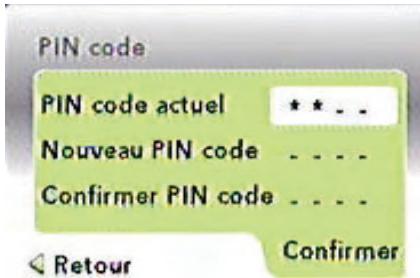

Comment réinitialiser le code PIN oublié ?

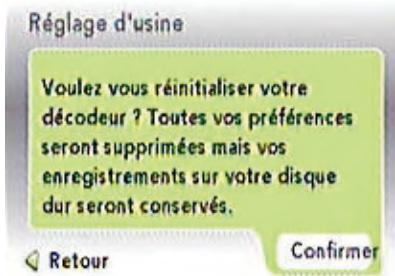

Effectuez une réinitialisation aux paramètres d'usine : menu Décodeur > Paramètres avancés > Paramètres usines. Confirmez l'opération. Le code PIN sera réinitialisé à 0000.

Le voyant du panneau avant ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est bien branché au décodeur et à la prise murale. Testez la prise avec un autre appareil. Débranchez et rebranchez le cordon pour assurer un bon contact.

Puis-je enregistrer des émissions avec ce décodeur ?

Le DSR7121 ne possède pas de fonction d'enregistrement intégrée. Vous pouvez brancher un enregistreur externe via la prise péritel AUX. Assurez-vous que le décodeur est allumé pour permettre l'enregistrement.

MODE D'EMPLOI DSR7121 PHILIPS

NL	Digitale Satellietontvanger	2
FR	Décodeur Satellite Numérique	31
EN	Digital Satellite Receiver	59

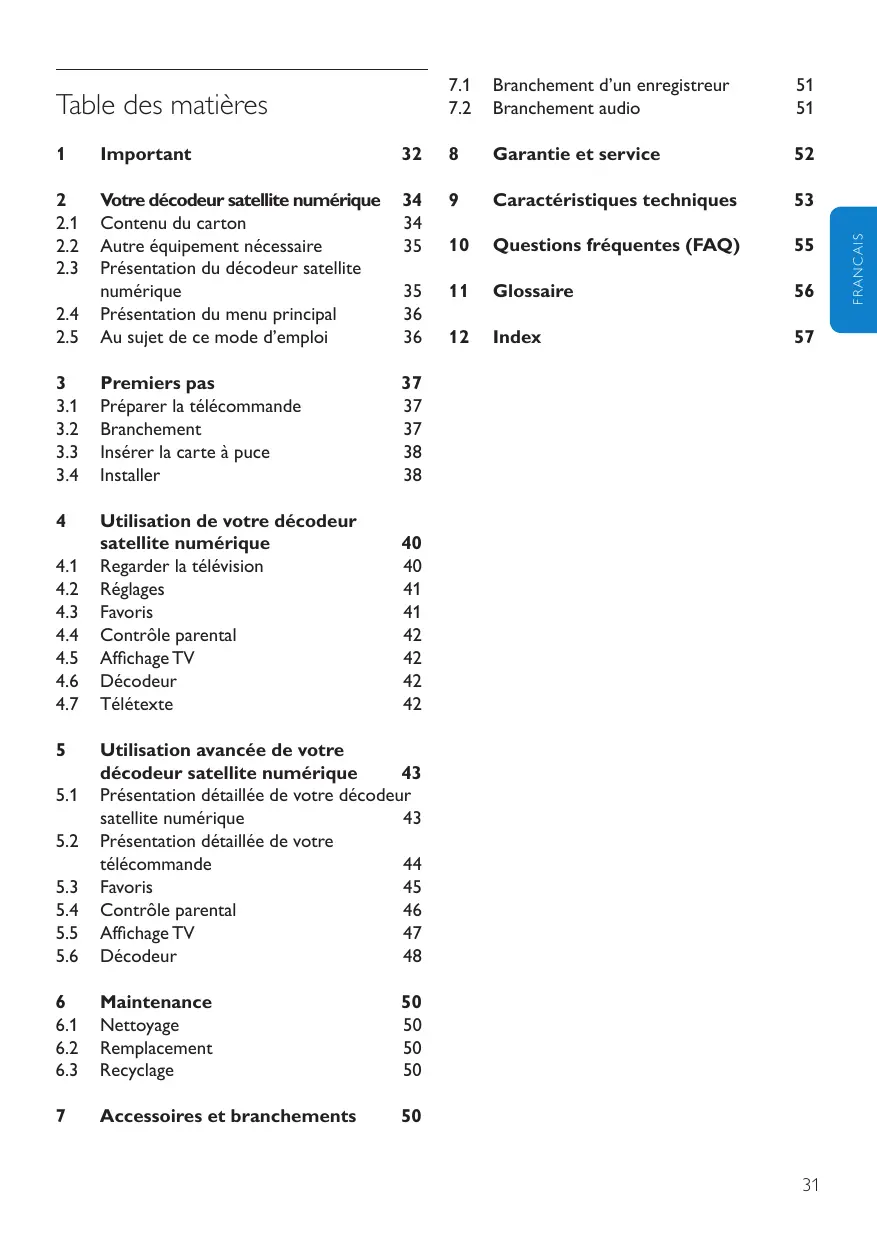

Table des matieres

7.1 Branchement d'un enregistrur 51

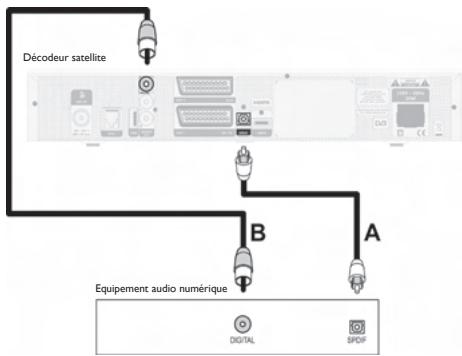

7.2 Branchement audio 51

1 Important 32

2 Voitrédecodeursatellite numérique 34
2.1 Contenu du carton 34
2.2 Autre équipement nécessaire 35
2.3 Présentation du décodeur satellite numérique 35
2.4 Présentation du menu principal 36
2.5 Au sujet de ce mode d'emploi 36

8 Garantie et service 52
9 Caractéristiques techniques 53
10 Questions fréquentes (FAQ) 55
11 Glossaire 56
12 Index 57

3 Premiers pas 37

3.1 Préparer la télécommande 37
3.2 Branchement 37
3.3 Insérer la carte à puce 38
3.4 Installer 38

4 Utilisation de votre décembre satellite numérique 40

4.1 Regarder la télévision 40
4.2 Réglages 41
4.3 Favoris 41
4.4 Contrôle parental 42
4.5 Affichage TV 42

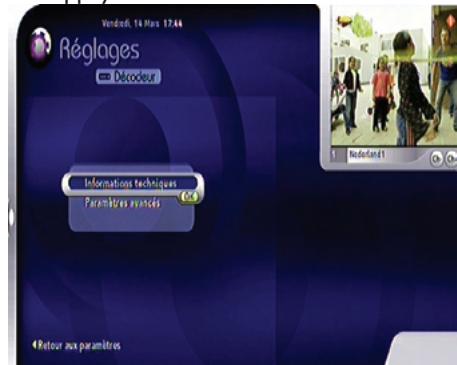

4.6 Decodeur 42
4.7 Télexteste 42

5 Utilisation avancée de votre décodeur satellite numérique 43

5.1 Présentation détaillée de votre décembre sur satellite numérique 43
5.2 Présentation détaillée de votre télécommande 44
5.3 Favoris 45
5.4 Contrôle parental 46
5.5 Affichage TV 47
5.6 Decodeur 48

6 Maintenance 50
6.1 Nettoyage 50
6.2 Replacement 50
6.3 Recyclage 50
7 Accessoires et branchements 50

1 Important

Prenez le temps de dire ce mode d'emploi avant d'utiliser ce décodeur satellite numérique.

Ce manuel contient des informations importantes concernant le fonctionnement de votre apparéil.

Recyclage de votre ancien apparéil. Votre produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité qui peuvent être recyclés et réutilisés. Si un produit ou son emballage présente ce symbole avec une poubelle sur roues barrée d'une croix,)ceci signifie qu'il tombe sous le coup de la Directive CE 2002/96/CE. Veuillez vous renseigner auprès de votre commune sur le système de tri sélectif mis en place pour les apparéils électriques et électroniques. Veuillez respecter les prescriptions en vigueur et ne pas jeter vos apparéils hors d'utilisation à la poubelle comme des déchets menagers normaux. La mise au rebut de votre ancien apparéil contribue à prévenir des conséquences négatives potentielles pour l'environnement et la santé.

Le symbole « Recyclage de matériaux » qui figure sur le carton d'emballage et sur le mode d'emploi signalent que ces composants peuvent être recyclés. Ne les jetez donc pas à la poubelle comme des déchets menagers normaux.

Le symbole « Recyclage de matériaux » qui figure sur les éléments d'emballage en matière plastique signale que ces composants sont recyclables. Ne les jetez donc pas à la poubelle comme des déchets menagers normaux.

Le « Point Vert » qui figure sur l'emballage en carton signifie que PHILIPS verse une cotisation financière à l'organisme « Avoidance and Recovery of Packaging waste ».

Votre decodeur satellite numérique a été fabriqué dans le respect des normes de sécurité en vigueur, mais il convient de suivre les instructions ci-dessous pour l'utiliser en toute sécurité. Conservez ces informations pour pouvoir vous y référer plus tard.

Danger

• Le décodeur satellite numérique ne contientaucun composant dont l'utilisateur pourrait assurer seul la maintenance. N'essayez pas de l'ouvrir. Toute opération de maintenance doit être effectuee par des services qualifiés.
  Veillez a ce que les enfants ne placent aucun corps étranger dans les ouvertures.

Attention

• Avant de brancher le décodeur sur le secteur, vérifie que la tension corresponde à cette indiquée à l'arrière du décodeur. Si la tension du secteur est différente de cette du décodeur, consultez votre revendeur.
• Si vous débranchez le décodeur du secteur, voirlez à le déconnecter de la prise murale et non uniquement de la prise de courant alternatively située à l'arrière de l'appareil. Le cable restant sous tension, les enfants peuvent se blesser avec l'extrémité libre.
• Il est recommandé de débrancher le décodeur en cas d'orage.
• Si le cordon d'alimentation est endommagé, il doit être remplaced. Consultez systématiquement un centre qualifié.
• Pour prévenir tout risque d'incendie ou d'électrocution, n'exposez pas le décodeur aux intempérières ou à l'humidité.
• Le décodeur satellite numérique doit être installé sur une surface stable et les ouïes d'aération ne doivent pas être obstruées par des objets tels que des journaux, une nappe ou des rideaux par exemple.
• N'installez pas le décodeur à proximé d'une source de chaleur telle qu'un radiateur, un fourneur ou tout autre appeareil dégageant de la chaleur. Protégéz-le de l'enseillement direct.
• Lors de l'installation du décodeur, veillez à laisser un espace d'environ 5 cm ajuster de l'appareil afin de permettre à l'air de circuler librement et empêcher ainsi tout phénomène de surchauffe.
  Veillez à ce que la prise située à l'arrière de l'appareil reste accessible dans l'eventualité où un arrêt d'urgence serait nécessaire.
• Ne placezeldom objet inflammable sur le decodeur (bougies, ect).
• Aucun objet contenant un liquide ( comme un vase par exemple) ne doit être placé sur l'appareil. Le décodeur ne doit jamais être mouillé ou éclaboussé. Si tel était le cas, débranchez votre décodeur et consultez votre revendeur.

Consultez également les précautions décrites dans ce mode d'emploi.

2 Voitre décodeur satellite numérique

Nous vous remercions d'avoir acheté cet apparéil qui a été concu et fabriqué pour une utilisation optimale dans la durée.

2.1 Contenu du carton

Décodeur satellite numérique
1 cable péritel

Mode d'emploi
1 cordon d'alimentation

1 Telecommande et
2 piles
Cable HDMI

Avertissement

Les sacs en plastique peuvent etre dangereux.

Pour éviter tout risque d'étouffement, ne pas laisser le sac à la portée des enfants.

2.2 Autre équipement nécessaire

2.3 Présentation du décodeur satellite numérique

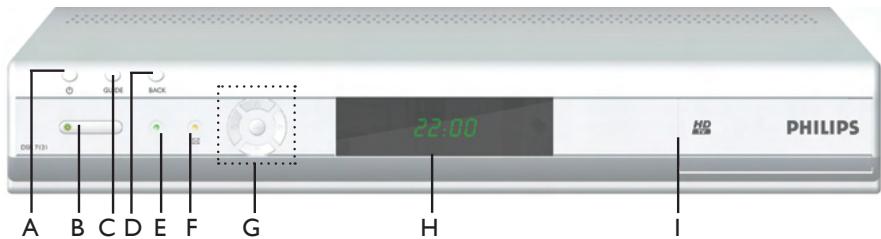

Panneau avant

Face arrière

Télécommande

Boitier principal

A Touche marche/arrêt
B Voyant d'etat
C Touches de navigation
D Capteur
E Compartment pour carte à puce

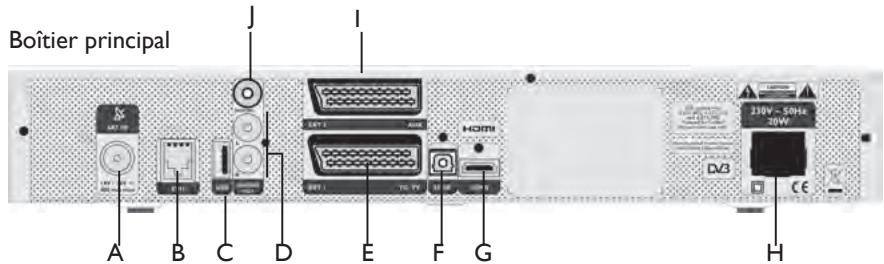

Face arrêté du boîtier principal

A Entreé SAT*

B ETHERNET*

C USB*

D G/D audio* (analogue)

E Prise péritel TV *

F Entrée audio numérique optique*

G HDMI*

H Alimentation**

I Prise péritel AUX*

J SPDIF* (digital)

• Très basse tension de sécurité
  ** Tension représentant un danger

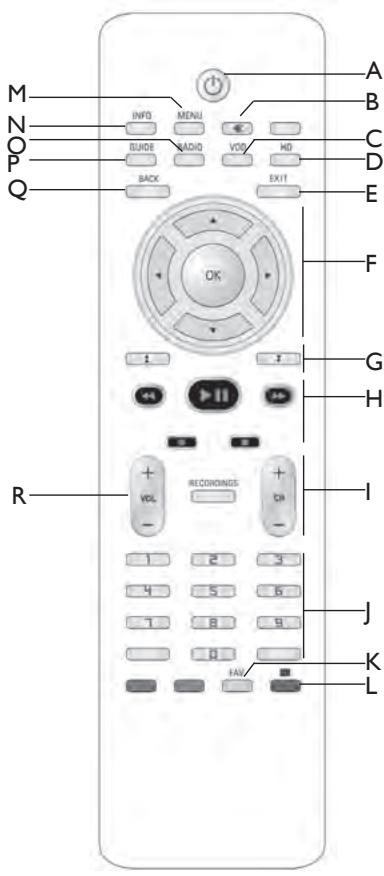

Télécommande

A Touche marche/arrêt
B Touches de navigation
C Contrôle du volume/chaîne
D Clavier alphanumerique

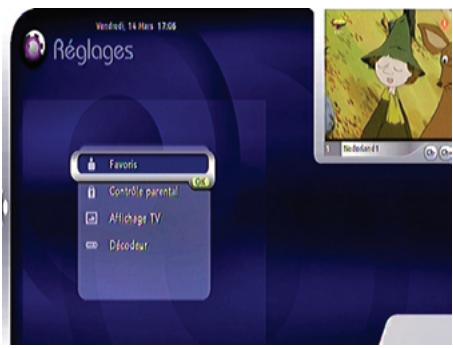

2.4 Présentation du menu principal

1 Appuyez sur la touche MENU pour acceder au menu principal.

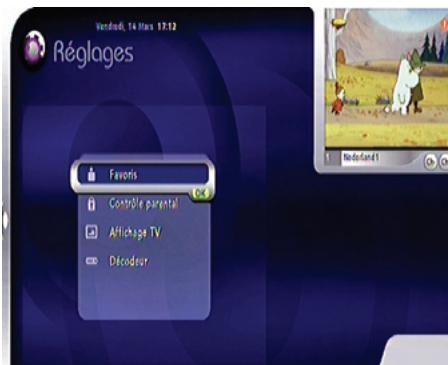

2 Appuyez sur la touche OK pour ouvrir le menu Reglages :

3 Utilisez les touches / pour naviguer dans les différentes options.
4 Appuyez sur la touche OK pour valider votrechoix.
5 Appuyez sur la touche CH + / - pour naviguer dans les chaînes visibles dans le coin supérieur droit de l'écran.

Remarque

Pour une presentation détaillée du menu, reportez-vous au chapitre 5.

2.5 Au sujet de ce mode d'emploi

Ce manuel contient toutes les informations dont vous avez besoin pour :

• installer les chaînes disponibles
• utiliser correctement votre décembre

Tous les symboles ci-dessous ont une signification particuliere.

Danger

Décrit des cas de blessures graves ou mortelles.

Mise en garde

Décrit des situations susceptibles d'endommager l'appareil.

Avertissement

Décrit les actions requises pour éviter les situations dangereuses ou déconseillées

Remarque

Autres informations.

Conseil

Informations utiles mais non indispensablees. Par exemple, des informations représentant une alternative.

3 Premiers pas

Dans ce chapitre, vous trouvez des informations utiles pour commencer à vous familiariser avec l'appareil.

3.1 Préparer la télécommande

1 Retirez le couvercle du compartiment à piles.
2 Insérez les deux piles fournies selon les indications (+/-) situées à l'intérieur du compartment.
3 Fermez le compartmente a piles.

Remarque

Dirigez la télécommande directement vers le capteur situé sur le panneau avant et seLECTIONnez la fonction souhaitée.

Avertissement

Ne mélangez pas les piles et ne les laissez pas de manière prolongée dans la télécommande sans l'utiliser.

Les piles ne doivent pas etre jetées à la poubelle avec vos déchets menagers mais doivent etremises a un point de collecte de piles usagées. Ne les jetez pas au feu.

3.2 Branchement

Danger

Risque d'electrocution!

Veillez à ce que tous les apparciels soient hors tension avant d'effectuer tout branchement.

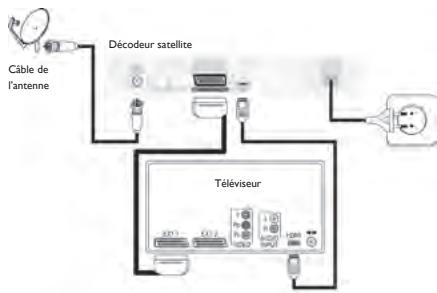

Connexion HDMI/SCART

1 Branchez le cable de l'antenne satellite murale à la prise SAT IN située à l'arrière de votre décodeur satellite numérique.
2 Branchez le cable HDMI fourn à l'entrée HDMI de votre téléviseur et à la prise HDMI située à l'arrière de votre décembre.
3 Branchez le cable péritel fourni à l'entrée péritel de votre télévisueur et à la prise péritel TV située à l'arrière de votre décodeur.
4 Raccordez votre décodeur satellite numérique au secteur à l'aide du cordon d'alimentation fourni.

Remarques

• Une fois votre décodeur branché sur le secteur,attendez quelques secondes pour que l'appareil passé en mode veille.
• Pour regarder la télévision avec une connexion HDMI, allumez votre téléviseur sur la source correspondant à l'entrée HDMI. Consultez le mode d'emploi de votre téléviseur.

3.3 Insérer la carte à puce

Pour insérer la carte à puce :

• Ouvrez le compartment à carte à puce situé sur le côte croit du panneau avant.
• Insérez au maximum la carte dans son emplacement. L'extrémité de la carte dépasse de son emplacement.

Mise en garde

Insérez la carte en prénant soin d'orienter la puce vers le bas.

3.4 Installer

AllumezYOURdecodeur enappuyant sur se trouvant sur la telecommande ou sur le panneau avant.

Le décodeur est en marche :

la LED est verte.

Le décodeur se trouve en mode veille :

la LED est rouge.

Pendant une mise à jour du logiciel :

la LED clignote.

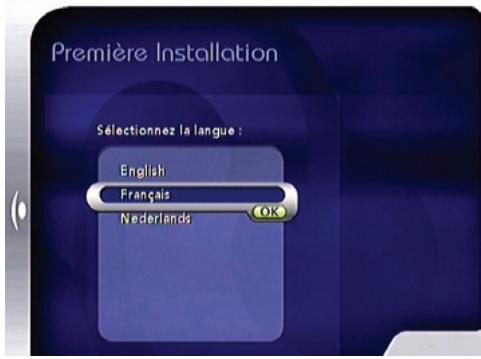

Lors de la première installation, l'écran Choix du langage apparait:

1 Sélectionnez la langue souhaïée en utilisant les touches ▲ ou ∇, puis appuyez sur la touche OK. Le décodeur satellite numérique vérifie automatiquement la qualité du signal.

Remarque

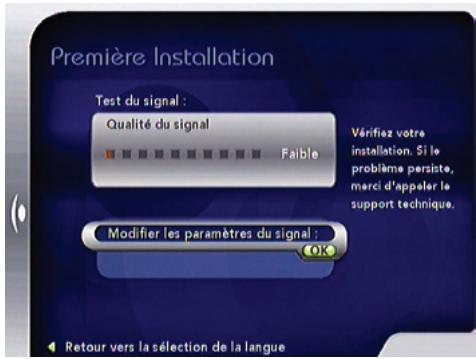

En cas de signal faible, vous serez invite à vérifier vos branchements. Si le problème persiste, appezez l'Assistance technique TéleSAT ou modifie les paramètres de signal. Pour ce faire, Sélectionnez Modifier les Paramètres du signal, puis appuyez sur OK.

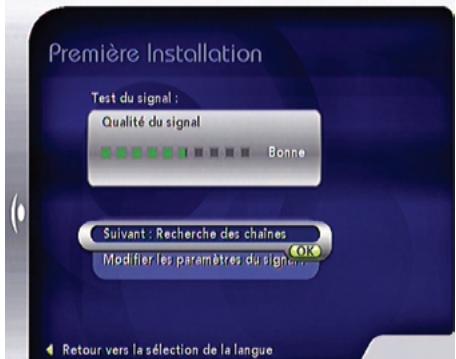

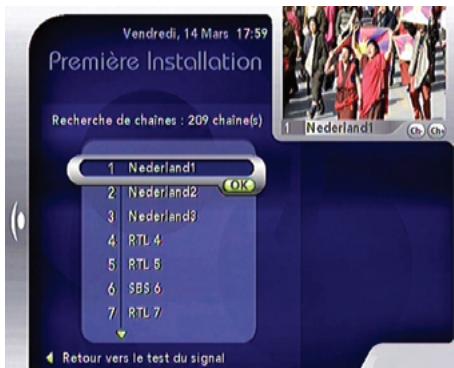

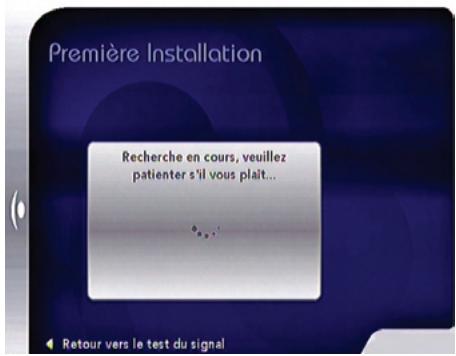

Si le signal est suffisant, la fenêtre Première Installation apparait.

2 Appuyez sur la touche OK pour démarrer la recherche des chaînes.

Une fois la recherche terminée, la liste des chaînes trouvées apparaitra à l'écran. Vous pouvez désormais utiliser votre écoderur satellite numérique.

3 Sélectionnez la chaîne que vous souhaitez regarder à l'aide des touches ▲ ou ∇ ou à l'aide des touches numériques de la télécommande.
4 Appuyez sur la touche OK pour valider votrechoix.

4 Utilisation de votre décodeur satellite numérique

Une fois votre décodeur satellite numérique branché, utilisez la télécommande pour activer les fonctions de base les plus fraisment utilisées, comme la mise sous et hors tension, le changement des chaînes et le réglage du volume.

4.1 Regarder la télévision

Réveil de votre décodeur satellite numérique

Pour « réveiller » votre décodeur satellite numérique et le sortir du mode veille, appuyez sur du panneau avant ou de la télécommande.

Remarque

Afin de réduire la consommation d'énergie, il est recommendé demettrevourdecodeur en veille entre deux utilisations.

Pour optimiser les économies d'énergie, nous vous recommendons d'eteindre le décodeur en débranchant le cordon d'alimentation si vous ne l'utilise pas pendant une période prolongée.

Sélection des chaînes

Pour changer de chaîne, utilisez CH+/CH- ou les touches numériques de la télécommande.

Réglage du volume

Pour régler le volume, utilisez les touches VOL +/-Toute modification du volume est signalée par un volumètre à barres.

Pour couper ou remetre le son, appuyez sur la touche L'icone située dans le coin supérieur gauche de l'écran indique la coupure du son. Cette icône disparaît après quelques secondes.

Remarque

Le volume sonore est commande depuis votre téléviseur. Il peut également être commande à l'aide de la télécommande de votre téléviseur.

Affichage du bandeau d'information

Le bandeau d'information est affché à chaque changement de chaine. Pour afficher à tout moment le bandeau, appuyez sur INFO. Pour le fermer, appuyez sur EXIT.

Sur le bord gauche du bandeau, vous pouvez voir la liste de chaînes active (TV / Radio / listes de favors). La châne en cours est en surbrillance.

Listes de chaînes

Pour changer la liste de chaînes active:

1 Appuyez sur la touche pour afficher sur la gauche la liste de chaînes disponible.
2 Appuyez sur les touches / pour selectionner la liste de chaînes souhaïée.
3 Appuyez sur OK.

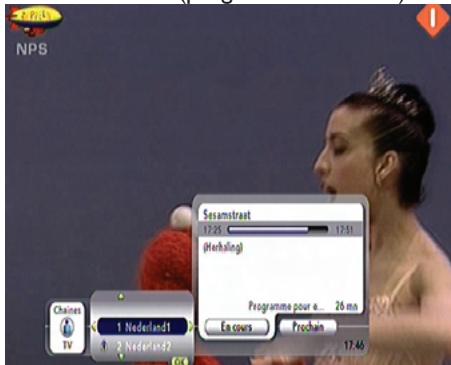

Informations sur les programmes

1 Dans la liste de chaînes active, Sélectionnéla châne souhaïée à l'aide des touches ▲ ou ▼.
2 Appuyez sur la touche pour obtenir une description sommaire du programme en cours de la chaine que vous avez seLECTIONnée (programme en cours).

3 Appuyez a nouveau sur la touche pour obtenir une description sommaire du programme suivant proposé par la chaine que vous avez selectionnée (programme suivant).
4 Appuyez sur la touche OK pour valider votrechoix.

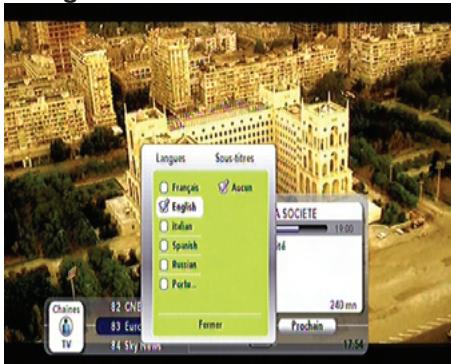

Langues et sous-titres

1 Dans la liste de chaînes active, SéLECTIONNZa châne souhaïée à l'aide des touches ▲ ou ▼.
2 Appuyez sur la touche En cours est en surbrillance.
3 Appuyez sur OK.
4 Utilisez la touche ▲ pour obtenir Langue et les Sous-titres, puis appuyez sur OK.
5 Utilisez les touches de navigation pour selectionner la langue et les sous-titres souhaites.

Remarques

• Les options disponibles sont fonction du programme.
• Vous pouvez déterminer vous-même la durée d'activation du bandeau d'informations. Pour ce faire, consultez le chapitre Ecran de télévision.

4.2 Réglages

1 Appuyez sur la touche MENU pour acceder au menu principal.
2 Appuyez sur OK pour ouvrir le menu Réglages. Le menu Favoris est en surbrillance par défaut.

Quatre options vous sont proposées :

Favoris
- Contrôle parental
- Affichage TV
- Décodeur

3 Mettez en surbrillance l'option souhaitee a laide des touches /
4 Appuyez sur la touche OK pour valider votrechoix.

4.3 Favoris

Ce réglage vous permet de créé des listes de favors. Une liste de favors contient toutes vos chaînes préférentes.

1 Appuyez sur la touche MENU puis sur OK.
Le menu Favoris est en surbrillance.
2 Appuyez sur la touche OK.

Deux options vous sont proposées :

• Liste existante de favors.
• Nouveaux favoris

Remarques

Lors de la première utilisation ou si vous n'avez pas créé de liste de favors, seule l'option « Nouveaux favors » s'affichera.
- Pour regarder une chaîne qui se trouve dans votre liste de favors, reportez-vous au chapitre « Regarder la télévision » (Liste de chaînes).

4.4 Contrôle parental

Vou puevez proteger l'accès à certaines chaînes.
Ces chaînes seront protégées par un code PIN.
Elles ne seront activées qu'après saisie du code PIN.

1 Appuyez sur la touche MENU puis sur OK.
2 Mettez en surbrillance Contrôle parental.
3 Appuyez sur la touche OK.
4 Saisissez le code PIN que vous avez besoin (par défaut 0000).
5 Appuyez sur la touche OK.

Deux options vous sont proposées :

• Verrou parental
• Changement PIN code

4.5 Affichage TV

Cette option vous permet de définir certains réglages de votre téléviseur.

1 Appuyez sur la touche MENU puis sur OK
2 Mettez en surbrillance Affichage TV
3 Appuyez sur la touche OK.

Cinq options vous sont proposées :

• Langue affichage
• Langue par défaut
  Sous-titres par défaut
  Durée bandeau de zapping
• Format écran

4.6 Decodeur

Cette option vous permet d'obtenir des informations techniques et d'inverter des programmes et des logiciels.

L'accès à cette option est protégé par un code PIN permanent (1234).

1 Appuyez sur la touche MENU puis sur OK.

2 Mettez en surbrillance Decodeur

3 Appuyez sur la touche OK

Deux options vous sont proposées :

• Informations techniques
  Paramètres avances

4.7 Télatexte

Vou puez avoir accès au Télétexte via votre téléviseur. Consultez le mode d'emploi de votre téléviseur.

Remarque

Afin de pouvoir obtaining le Téletexte, vous devez passer en mode téléviseur correspondant à la péritel.

5 Utilisation avancée de votre décembre satellite numérique

Ce chapitre vous offre une description complète des fonctions de votre décodeur satellite numérique.

5.1 Présentation détaillée de votre décodeur satellite numérique

Face arrrière du boîtier principal

Boitier principal

A - Allumer le decodeur ou passer en mode veille
B Voyant d'etat Vert:le decodeur est en marche Rouge:mode veille Clignote:mise a jour du logiciel en cours
C Guide - Pour une utilisation ultérieure
D Retour - Non actif
E Led - Non active
F Led - Pour une utilisation ultérieure
G Touches de navigation - Déplacement vers le haut/vers le bas, vers la gauche/vers la droite OK : confirmer la sélection
H Panneau d'affichage (capteur de la télécommande)
I Compartment pour carte à puce

Face arrêté du boîtier principal

A Entre SAT^ - Entre servant à relier le cable à sauter antenne parabolique
B ETHERNET
C USB
D G/D audio - Sorties audio analogiques gauche/droite
E Prise péritel TV* - Sortie servant à brancher votre téléviseur
F Sortie audio numérique optique
G HDMI - Sortie servant à brancher la prise HDMI de votre téléviseur
H Alimentation** - Sortie servant à brancher le câble d'alimentation

I Prise péritel AUX - Sortie servant à brancher votre magnétoscope ou votre lecteur DVD
J SPDIF - Sortie audio numérique
Très basse tension de sécurité
**Tension représentant un danger

5.2 Présentation détaillée de votre télécommande

Telecommande

A - Allumer le decodeur ou passer en mode veille
B Coupure du son - Couper ou remetre le son
C VOD - Non actif
D HD - Non actif
E EXIT - Fermer le menu / le bandeau
F Touches de navigation - Déplacement vers le haut/vers le bas, vers la gauche/vers la droite OK : confirmer la sélection
G Page précédente / suivante - Non active
H Non active

I Chaine précédente / suivante - Sélectionner la chaine suivante ou la chaine précédente
J Clavier alphanumerique
K Touche Fav - Non active
L Touches contextuelles - Non actives
MMENU - Ouvrir le menu
NINFO - Afficher le bandeau d'information
ORADIO - Non active
P GUIDE - Pour une utilisation ultérieure
Q BACK- Non active
R Réglage du volume - Augmenter le son / ou le baiser

Télécommande

5.3 Favoris

1 Appuyez sur la touche MENU puis sur OK. Le menu Favoris est en surbrillance par défaut.
2 Appuyez sur la touche OK.

Deux options vous sont proposées :

• Liste existante de favors.
• Nouveaux favors.

Remarque

Lors de la première utilisation ou si vous n'avez pas créé de liste de favors, seule l'options « Nouveaux favors » s'affichera.

Créer une liste de favorsis

1 Mettez en surbrillance Nom liste puis appuyez sur OK pour creer une nouvelle liste de favors. Un clavier virtuel apparait sur l'écran.

2 Sélectionnez le clavier virtuel en appuyant sur
3 Saisissez un nom à l'aide des touches ▲/▼/ ▲/ ▷ et de la touche OK.
4 Àprouès avoir saisi votre nom, appuyez sur « jusqu'à ce qu'il apparaisse en surbrillance.
5 Appuyez sur la touche OK.

Remarques

• Vous pouvez creer jusqu'à 5 listes de favors.
• Le nom de la liste de favors est limitée à 6 caractères.
• Pour voir une chaine qui se trouve dans votre liste de favoris, reportez-vous au chapitre « Regarder la télévision » (Liste de châines)

Conseil

Pour attribuer un nom à votre liste de favoris, vous pouvez également utiliser les touches numériques de la télécommande.

Ajouter une chaine à une liste de favorsis

Utilisez les touches ou pourCHOISIR le nom de la liste de favorsis souhaitee.Toutes les chanines existantes apparaissent.

1 Appuyez sur pour acceder à la liste de chaînes
2 Utilisez les touches ou pourmettre la chaîne souhaïée en surbrillance.
3 Appuyez sur la touche OK pour ajouter la chaine souhaitation à votre liste de favoris.
4 Lorsque vous avez terminé, appuyez sur

Supprimer une chaîne d'une liste de favoris

1 Sélectionnez le nom de la liste de favors puis appuyez sur OK.
2 Appuyez sur
3 Sélectionnez la châne que vous poulez supprimer à l'aide des touches ▲ ou ▼.
4 Appuyez sur la touche OK.

Remarques

• La liste de chaînes est triée par numéro.
• Pour revenir au menu Réglages, vous pouvez utiliser la touche.

Supprimer une liste de favors

1 Sélectionner le nom de la liste de favors puis appuyez sur OK.
2 Sélectionnez Supprimer à l'aide des touches ▲ ou ▼.
3 Appuyez sur la touche OK.

Renommer une liste de favors

1 Sélectionner le nom de la liste de favors puis appuyez sur OK.
2 Sélectionnez Renommer à l'aide des touches ▲ ou ▼.
3 Appuyez sur la touche OK.
4 Continuez selon les indications presentees au chapitre Creer une liste de favors.

Remarque

Il est impossible d'indiquer un numéro de chaine à l'aide de la télécommande. Seules les touches

ou peuvent être utilisées ici.

5.4 Contrôle parental

Remarque

Aucune chaine n'est verrouillée par défaut. Par conséquent, tout le monde peut regarder les châines installées dans votre décembre satellite numérique.

Activier le contrôle parental sur une chaîne

1 Appuyez sur la touche MENU puis sur OK.
2 Mettez en surbrillance Contrôle parental.
3 Appuyez sur la touche OK.
4 Saisissez votre code PIN (par défaut 0000).
5 Appuyez sur la touche OK. Verrou parental est en surbrillance.

6 Appuyez sur la touche OK. La liste de chaînes apparait.
7 Sélectionnez une chaîne à l'aide des touches ▲ ou ▼
Pour verrouiller la chaine en surbrillance, appuyez sur la touche OK.

La chaine sera verrouillée. Dés que vous la seLECTIONnerez, un cadenas apparaître.

Pour regarder une chaîne verrouillée :

1 Accédez au menu contextuel du bandeau à l'aide des flèches ▲ ou ▼.
2 Appuyez sur la touche OK.
3 Saisissez le code PIN correspondant au contrôle parental.
4 Appuyez sur la touche OK.

Remarque

Le code PIN correspondant au contrôle parental par défaut est 0000.

Changement PIN code

1 Mettez en surbrillance Changement PIN code.
2 Appuyez sur la touche OK.

3 Saisissez le PIN code actuel. Si vous ne l'avez jamais changé, sa valeur par défaut est 0000.
4 Saisissez votre Nouveau PIN code.
Saisissez à nouveau le nouveau code PIN.
6 Appuyez sur la touche OK pour confirmer votrechoix.

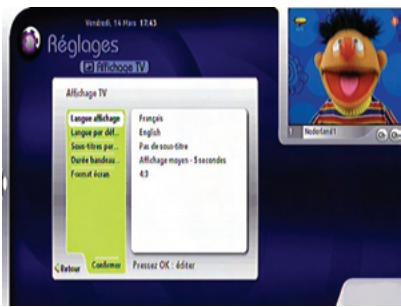

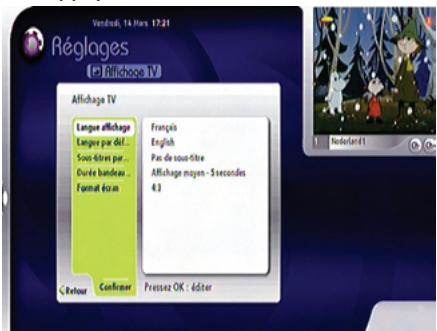

5.5 Affichage TV

Cette option vous permet de définir les régles de votre téléviseur.

1 Appuyez sur la touche MENU puis sur la touche OK.
2 Mettez en surbrillance Affichage TV.
3 Appuyez sur la touche OK.

4 Une fois les paramètres de votre téléviseur définis, mettez en surbrillance Confirmer à l'aide des touches ▲ ou ▼, puis appuyez sur OK. Cinq options vous sont proposées dans ce menu.

Langue affichage

Trois langues sont disponibles :

Temps affichage bandeau

Cette option détermine la durée d'activation du bandeau. Trois options vous sont proposées :

• Affichage court - 3 secondes
• Affchage moyen - 5 secondes
• Affchage long - 8 secondes

Langue par défaut

Trois langues sont disponibles :

Sous-titres par défaut

Trois langues de sous-titres sont disponibles :

Pour désactiver les sous-titres, Sélectionnéz

Pas de sous-titre

Format écran

Deux formats d'écran de télévision sont disponibles :

4:3
16:9

Remarque

Par défaut, la langue seLECTIONnée est cette qui a été réglée lors de la première installation.

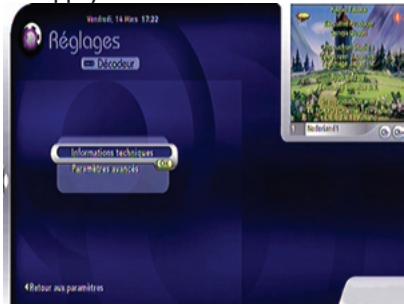

5.6 Decodeur

Remarque

Le code PIN permanent (1234) est nécessaire pour acceder à ce menu.

1 Appuyez sur la touche MENU puis sur la touche OK.
2 Mettez en surbrillance Decodeur
3 Appuyez sur la touche OK.
4 Saisissez le code PIN permanent puis appuyez sur OK

Informations techniques

Cette option vous donne des informations techniques relatives à votre décodeur satellite numérique (versions du boîtier décodeur, signal, carte à puce).

Paramètres avances

Si vous avez une connexion HDMI, quatre options vous sont proposées

Recherche manuelle

1 Mettez en surbrillance Paramètres avances puis appuyez sur OK. Recherche manuelle est en surbrillance.

2 Appuyez sur la touche OK
3 Appuyez à nouveau sur la touche OK pour démarrer la recherche.

Il faudra effectuer les mêmes opérations que lors de la première installation. Pour plus de détails, consultez le chapitre Installation.

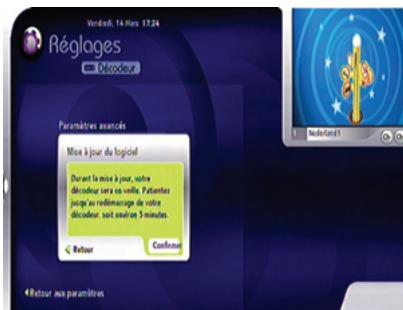

Mise à jour manuelle

1 Mettez cette option en surbrillance à l'aide des touches ▲ ou ▼, puis appuyez sur OK pour démarrer le téléchargement.

2 Confirmez le téléchargement et attendez que votre décembre sur satellite numérique se réinitialise.

Paramètres usines

Vou puevez ramener votre apparéil aux réglages par défaut. Tous les réglages de votre décodeur satellite numérique seront initiaisés comme lors de la première installation. Par exemple, toutes les listes de favors créées seront effacées.

1 Mettez cette option en surbrillance à l'aide des touches ▲ ou ▼.
2 Appuyez sur la touche OK.

3 Confirmez la réinitialisation des réglages initiaux à l'aide des touches de navigation.

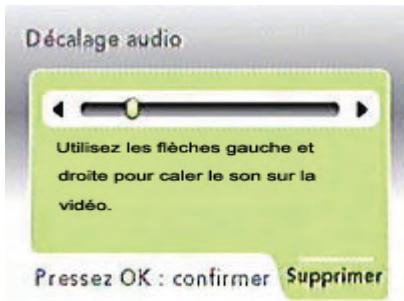

Gestion du son HD

Cette option vous permet de synchroniser le son audio SPDIF à la vente HDMI.

1 Mettez cette option en surbrillance à l'aide des touches ▲ ou ▼.
2 Appuyez sur la touche OK pour lancer le changement audio.

3 Utilisez les touches ou pour avancer ou reculer la piste audio afin de synchroniser la video.
4 Appuyez sur la touche OK pour valider.

Remarques

• Si vous disposez d'une connexion péritel, le son HD n'est pas disponible.
• Le son HD est utile si vous disposez d'une connexion HDMI sur votre téléviseur et d'une connexion SPDIF sur leur équipement audio.

6 Maintenance

6.1 Nettoyage

Pour le nettoyage, utilisez un chiffon légèrement humide. N'utilisez jamais de matériel abrasif ni de produit de nettoyage en aérosol.

6.2 Remplacement

Le décodeur satellite numérique ne contientaucun composant dont l'utilisateur pourraitassurer seul la maintenance. N'essayez pas del'ouvrir.Toute opération de maintenance doitetre effectuee par un centre qualifie.

6.3 Recyclage

Votre produit a ete concu et fabriqu e avec des materiaux et des composants de haute qualite qui peuvent etre recyclés et reutilisés.

Veuillez you renseigner aupres de suaive commune sur le systeme de tri selectif mis en place pour les apparciels electriques et electroniques.

Veuillez respecter les prescriptions en vigueur et ne jetez vos apparéils hors d'usage à la poubelle comme des déchets menagers normaux. La mise au rebut de votre ancien apparéil contribue à prévenir des conséquences négatives potentielles pour l'environnement et la santé.

7 Accessoires et branchements

7.1 Branchement d'un enregistrure

Branchez le cable péritel fourni à la prise péritel AUX située à l'arrière de votre décodeur et à l'entrée péritel EXT1 de l'enregistreur.

Avertissement

Afin de pouvoir enregistrer la télévision numérique, vous devez vous assurer que votre décodeur satellite numérique est en marche.

7.2 Branchement audio

Option A - Branchement numérique optique

Votre équipement audio est équipé d'une entrée audio numérique :

Branchez la prise de sortie audio OPT de votre décembre à la prise d'entrée audio correspondante de votre équipement audio à l'aide d'un cable optique (non fourni).

Pour déterminer l'entrée audio numérique correspondante, consultez le mode d'emploi de votre équipement audio.

Option B - Branchement numérique électrique

Branchez la prise de sortie SPDIF de votre décodeur à la prise d'entrée correspondante de votre équipement audio à l'aide d'un cable simple CINCH (non fourni).

Pour déterminer l'entrée audio numérique correspondante, consultez le mode d'emploi de votre équipement audio.

8 Garantie et service

Cher client,

Nous vous remercions d'avoir acheté cet apparéil Philips. Pour de plus amples informations le concernant, veuilles consulter le site web www.telesat.be.

Si vous ne disposez pas d'un accès à Internet, veuillez contacter votre revendeur TéleSAT le plus proche.

9 Caractéristiques techniques

Ce produit est conforme aux directives
europeennes 95/47/CE et 2002/21/CE.
Ce produit est conforme aux directives
europeennes suivantes:2006/95/CEE et 89/336/ CEE.

Syntoniseur DVB-S2

• Connecteur d'entrée : CEI 169-24 Femelle
• Entrée RF: 950-2150 MHz, 75 Ω - 25 dBμV à -65 dBμV
• Diseqc 1.1
  Alimentation LNB 13/18v, 400mA maximum
• Contrôle commutateur de bande 22 kHz
  DVB-S2

Réception-Démodulation

• Demodulation QPSK et 8PSK
• Débit de Symboles MCPC, SCPC 2 - 45 Msps
  Taux de codes 1/2 à 9/10

Décodeur video

• MPEG2 DVB MP@ML (SD)
• MPEG2 DVB MP@HL (HD)
• MPEG4AVC MP@L3 (H264 SD)
• MPEG4AVCHP@L4.0 (H264HD)
• Format video 4:3 et 16:9
• Résolution jusqu'à 1080i (1920x1080)
• Moteur graphique

Décodeur audio

• conforme au CD ISO/CEI 13818-3
  MPEG-1,couche I,II et III
  MPEG4-AAC High efficiency
  Mode: Mono, Stereó, son stereó jointe
  MacroVision 7.1

Ressources du système d'application

Processor STi7101
ST40,32 bits RISC
@266MHz, >400 MIPS
- DDRAM - CPU/Video 128 MB

• DDRAMVideo 32 MB
• Mémoire Flash 32 MB
• mémoire EEPROM 32 kB ou émulée en Flash mémoire

Connectivité

• Prise péritel TV
  Output: CVBS or RGB / Fast blanking Volume controlled audio L/R, Slow blanking outputs
• Prise péritel VCR
  Input: CVBS or RGB / Fast blanking, Slow blanking, Audio L/R
  Output: CVBS,Audio L/R
  Audio cinch

HiFi audio L / R

Entrée / Sortie de données

• puce BGA pour Flash et Chipset
  (E)JTAG désactivé lors du processus de fabrication
• Flash conforme à la sécurité ACS
• Chipset conforme à la sécurité ACS

Panneau avant

3 led, 8 touches
- affichage vert à 4 chiffres
- capteur IR
- 1 × lecteur de carte à puce protégé dans un compartment

Panneau arrête

• 1 × F Femelle (SAT in)
• 2 × prises péritel (TV, VCR)
• 1 x HDMI
• 2 × RCA audio (HiFi G+D)

• 1 x S/P-DIF (Coax Digital audio)

• 1 x S/P-DIF (Optique)*

• 1×USB2.0 type «A»*
• 1 x port Ethernet*

Accessoires

Mode d'emploi
- Telekommande
2 piles
- 1 cable péritel
- 1 cable HDMI
Cordon d'alimentation

Divers

• Plage de températures (°C)
  Fonctionnement de +05°C à +45°C
  Stockage de -20°C à +60°C
• Secteur: 230V ca +/- 10%, 50 Hz
• Poids Appareil #1,75 kg Emballage compris #2,8 kg
  Dimensions: Appareil 360 × 220 × 55 ~mm Emballage 480 × 290 × 120 ~mm
• Couleur : Appareil argent (métal)

Fonctionnalités logicielles Système d'exploitation

OS21

Chargeur

• chargeur sécurisé DVB SSU Accès conditionnel
  Mediaguard

Intergiciel (Middleware)

• TeleSAT Network Package

EPG

NAGRA Guide

Remarque

*La conception et les specifications mécaniques sont susceptibles d'être modifiées sans préavis

10 Questions fréquentes (FAQ)

Ce chapitre offre des réponses aux questions les plus fréquentes concernant votre décodeur satellite numérique.

Connexion

L'affichage à l'écran fonctionne mais il n'y a aucune réception

Vérifiez l'installation

Réception intermittente

Vérifiez tous les branchements et cables.

L'image n'est pas nette et le texte à l'écran est difficile à dire.

• Consultez le mode d'emploi de votre téléviseur
  Utilisez le cable péritel fourni avec le décodeur satellite numérique

Configuration

Levoyant du panneau avant ne s'allume pas.

• Vérifiez que le cordon d'alimentation est correctement branché. Débranchez ce cordon et rebranchez-le pour vous assurer qu'il est bien en place.
• Vérifiez le bon fonctionnement de la prise murale

La télécommande ne fonctionne pas avec le decodeur satellite numérique

Assurez-vous que le décodeur est allumé
Assurez-vous que vous pointez bien la télécommande vers le panneau avant du décodeur
- Vérifiez les piles de votre télécommande

You ne trouvez pas toutes les chaînes qui, d'après vous, devraient être disponibles.

Procedez à un nouveau réglage du décodeur, en respectant les étapes du chapitre Installation.

Si vous ne parvezenez toujours pas à acceder à certaines chaînes, appelezez votre conseiller client.

De temps en temps, la réception de certaines stations de radio est impossible.

Ces programmes ne sont pas transmis 24 heures par jour et ne sont donc parfois pas disponibles. Ceci n'est pas un defaulted.

Installation

Pas de son ni d'image mais le voyant du panneau avant s'allume en vert.

• Vérifiez les branchements à la prise murale et sur le décodeur.
• Appuyez une ou deux fois sur la touche marche/arrêt de la télécommande
• Vérifiez les branchements péritel/HDMI.

Sur certaines chaînes, l'image semble avoir été étiérée ou écrasée.

Vérifiez le réglage de l'option « format de l'écran » du décodeur. Il peut également être nécessaire de vérifier les réglages de votre téléviseur s'il s'agit d'un modele 16/9. Le format d'affichage étant généré par le décodeur satellite numérique, réglez votre téléviseur sur « plein écran » ou sur un réglage identique (consultez le mode d'emploi de votre téléviseur).

Code PIN

You avez oublie votre code PIN.

Réinitialisez les paramètres initiaux afin d'initialiser le code PIN à sa valeur par défaut.

Remarque

Si aucune des propositions faites ci-dessus ne avait fonctionner, essayez d'arrêter et de remettre en marche votre décodeur. Si ceci ne fonctionne pas, adressez-vous à votre fournisseur ou à un spécialiste en réparation qualifié. Ne tentez jamais de réparer vous-même votre décodeur.

11 Glossaire

A

Audio analogue

Son qui n'a pas ete numerie. Un son analogue est disponible a partir des sorties AUDIO a gauche/à droite. Les prises rouges et blanches envoient dessons a travers deux canaux, situés a gauche et a droite.

Audio numérique

Signal sonore qui a ete numerie. Un son numérique est disponible lorsque vous utilisez UN CABLE COAXIAL DE SORTIE AUDIO NUMERIQUE. Ces prises envoient dessons à travers de multiples canaux, contrairement aux prises analogiques qui n'en utilisent que deux.

B

Boucle PERITEL

Fonction permettant une commutation automatique du signal pour une lecture à partir d'un magnétoscope ou d'un lecteur/enregistreur DVD branché à une prise péritel EXT2.

C

Carte à puce

Carte à insérer dans l'interface commune. Elle est donnée par le fournisseur de télévision par abonnement.

Code PIN

Code à 4 chiffres utilisé pour empêcher l'accès à des programmes inadaptés (contrôle parental). Le code PIN permanent doit être saisi dans le menu du boîtier décodeur.

D

Décryptage/crypté

De nombreuses chaînes de télévision sont brouillées. Pour les désembrouiller, vous avez besoin de cartes à puce spéciales fournies par différents fournisseurs de télévision par abonnement.

Dolby Digital

Système audio surround conçu par les Dolby Laboratories contenant jusqu'à six canaux de son numérique (à gauche et à droite à l'avant, gauche surround et droite surround, centre et caisson de basses subwoofer).

DVB

Digital Video Broadcasting (Diffusion video numérique)

F

Format d'image

Le format d'image désigne le rapport entre la longueur et la hauteur des écrans de téléviseur. Le rapport d'un téléviseur standard est 4:3, tandis que le rapport d'un téléviseur haute définition ou à grand écran est 16:9. Le format Letterbox vous permet de profiter d'images grand format sur un écran 4:3.

H

HD ready ou full HD

HD ready désigne la capacité des récepteurs de télévision à afficher des images haute définition.

HDMI

L'Interface Multimédia Haute Définition (HDMI) est une interface licenciable de connecteur audio/vidéo permettant de transférer des flux TVHD.

s

SDTV

Standard Definition Television (Télévision en définition standard).

T

TVHD

La télévision haute définition est un système de diffusion de télévision numérique doté d'une résolution supérieure à celle des systèmes de télévision traditionnels.

12 Index

A

Affichage TV, 42

B

Bandeau d'informations, 40

C

Chaines

Listes de chaînes, 40

Recherche manuelle, 48

Selectionner une chaine, 40

Utilisation des listedechains,40

Code PIN

Changement PIN code, 47

Connexion

Branchements de base, 37

Contrôle parental, 42

1

Insérer la carte à puce, 38

Installer

Langues et sous-titres, 41

liste de favors

Ajouter une chaîne à une liste de favors, 45

Créer une liste de favors, 45

Renommer une liste de favors, 46

Supprimer une chaîne d'une liste de favors, 45

Supprimer une liste de favors, 46

P

Protection des mineurs, 47

R

Regarder la télévision, 40

Réveil de votre décodeur satellite numérique, 40

T

Télécommande

Preparer la télécommande, 37

Utilisation de la télécommande, 44

Télexteste, 42

V

Volume

Réglagedu volume,40

Contact information

DSR 7121

Serial number:

www.canaldigital.nl
