MODE D'EMPLOI RP140D KLIPSCH

3. RESPECTER tous les avertissements.

4. SUIVRE toutes les instructions.

5. NE PAS utiliser cet appareil à proximité de l’eau.

6. NETTOYER UNIQUEMENT avec un chiffon sec.

8. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de

chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.

9. UTILISEZ UNIQUEMENT les accessoires préconisés par le constructeur.

10. UTILISER exclusivement avec un chariot, un support, un trépied, une console

ou un bâti recommandé par le fabricant ou vendu avec l’appareil. Lorsqu’un chariot est utilisé, faire preuve de prudence pour déplacer l’ensemble chariot/appareil afin d’éviter un renversement pouvant causer des blessures.

11. NE PAS exposer cet appareil à des éclaboussures ou des égouttements et veiller à ce

qu’aucun récipient rempli de liquide, tel qu’un vase, ne soit posé dessus. Le point d’exclamation contenu dans un triangle équilatéral avertit l’utilisateur de la présence, dans la documentation qui accompagne l’appareil, de consignes d’utilisation et de maintenance importantes. L’éclair fléché dans un triangle équilatéral avertit l’utilisateur de la présence d’une « tension dangereuse » non isolée à l’intérieur de l’appareil et d’une valeur suffisante pour constituer un risque de choc électrique.

AVERTISSEMENT : Pour réduire les risques d’incendie et d’électrocution, ne pas exposer cet appareil à

la pluie ni à l’humidité.

AVERTISSEMENT : Ne pas poser sur ce produit de sources de flammes nues telles que des bougies.

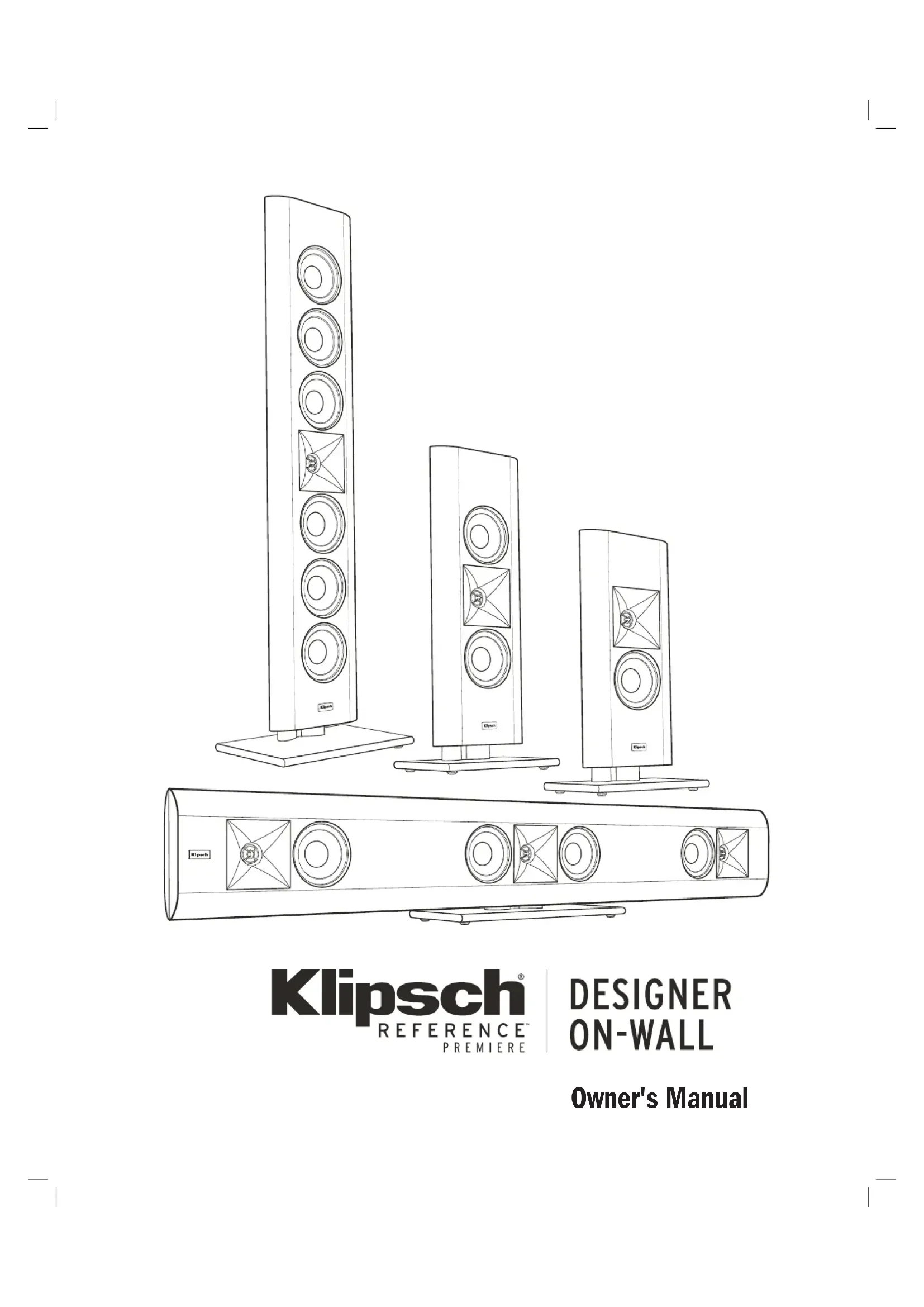

MERCI Merci d’avoir acheté les enceintes Klipsch Reference Premiere Designer On-Wall speakers. Chaque enceinte apporte le son fidèle et légendaire de Klipsch en s’intégrant harmonieusement dans chaque décor en un style de grande classe. Les modèles RP-140D, RP-240D et RP-640D sont conçus pour fonctionner verticalement ou horizontalement en enceintes gauche, centrale, droite ou ambiophonique tandis que la barre de son RP-440D regroupe les trois canaux frontaux dans un caisson esthétique. Chaque modèle est de haute qualité, élégant, monté sur un piètement en verre trempé pour être placé sur un support, une table ou une étagère, avec des encoches en trou de serrure pour un montage mural.

ENREGISTREMENT DU PRODUIT

Enregistrez le produit en ligne à l’adresse www.klipsch.com/register

• Klipsch Group, Inc. (KGI) vous tiendra au courant des nouveaux produits et des promotions.

• Vos coordonnées ne seront jamais revendues.

• Ces informations d’enregistrement ne sont pas utilisées pour la garantie. Conservez le reçu pour les réclamations sous garantie.

PLACEMENT DANS LA PIÈCE

Avant de commencer — Installez les pieds ou autres accessoires nécessaires pour certaines enceintes Klipsch. Enceintes des canaux principaux gauche et droit — Pour obtenir le son le plus spacieux, KGI conseille de placer les enceintes avant gauche/droite RP- 140D, RP-240D ou RP-640D à une distance de 2 à 4,5 m l’une de l’autre avec la position d’écoute située de 1 à 1,5 fois la distance séparant les enceintes. On peut encore obtenir un son excellent en plaçant/montant ces enceintes près des deux côtés de l’appareil de télévision si l’esthétique le demande. Enceintes de canal central — Les enceintes servant d’enceintes de canal central ont été conçues pour donner l’impression que les dialogues et les sons principaux proviennent de l’écran vidéo. Ces enceintes doivent donc être placées/ montées horizontalement, le plus près possible de l’écran, de préférence à au moins 2,5 cm directement en dessous de l’écran. La barre de son à trois canaux RP-440D doit être aussi placée/montée de cette façon. Enceintes des canaux ambiophoniques arrière — Les enceintes ambiophoniques doivent être placées à environ 60 cm au dessus de la hauteur d’oreille d’un auditeur assis. En général, ceci qui correspond à une hauteur comprise entre 1,5 et 2,15 m au-dessus du sol. Les enceintes ambiophoniques doivent être placées sur les murs directement adjacents à la position d’écoute. Il est également possible de les installer sur le mur derrière la position d’écoute. Le placement final des enceintes ambiophoniques dépend des caractéristiques de la pièce. INSTALLATION SUR SOCLE DES ENCEINTES ET DE LA BARRE DE SON Si vous placez les enceintes RP-140D, RP-240D, RP-640D ou la barre de son RP-440D sur un support, une table, etc. (au lieu de les monter sur un mur), vous devez fixer avec les vis incluses le socle en verre trempé fourni. Avant de fixer un socle, vous devez avoir le fil que vous allez raccorder à cette enceinte car la fixation du socle et le raccordement du fil à une enceinte s’effectuent en même temps (voir la section « Raccordement » pour le raccordement correct du fil). Les enceintes RP-140D, RP-240D et RP-640D peuvent être fixées verticalement ou horizontalement sur leur socle. Elles ont donc des douilles taraudées en deux positions différentes à l’arrière. La barre de son RP-440D ne peut être fixée à son socle qu’en position horizontale. Fixez le socle de la manière suivante :

1. Insérez les fils des enceintes (un jeu pour les enceintes RP-140D, RP-240D

et RP-640D et trois jeux pour les canaux gauche, droit, central pour la barre de son RP-440D) à l’intérieur du trou à l’arrière du socle et tirez par le haut du socle (voir Figure 2).

2. Placez l’enceinte/la barre de son sur la nervure du haut du socle, en

alignant les trous du haut avec les douilles taraudées de l’enceinte (la barre de son RP-140D n’a qu’une douille quand elle est en position horizontale et celle-ci doit être alignée avec le trou gauche du haut du socle). (voir Figure

3. En utilisant un tournevis cruciforme, vissez partiellement les vis dans les

douilles des enceintes sans les serrer à fond. (voir Figure 2)

4. En montage vertical, raccordez les fils des enceintes (voir Figure 2),

réglez les fils pour qu’ils rentrent dans l’encastrement autour des bornes et serrez les vis cruciformes sur le socle. En montage horizontal, faites passer le fil d’enceinte du centre arrière de l’enceinte par le ou les canaux d’enceinte, raccordez les fils d’enceinte à l’identique par rapport au montage vertical, puis serrez les vis cruciformes sur le socle. Avec la barre de son RP-440D, utilisez les deux canaux pour faire passer les trois jeux de fils jusqu’aux bornes de l’enceinte. (voir Figure 3) (Remarque : l’utilisation d’un fil d’enceinte de calibre 18 ou plus sur le RP-440D AVERTISSEMENT

AVERTISSEMENT : Ne pas ouvrir ! Risque d’électrocution. Les tensions

présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l’utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent. RISQUE D’ÉLECTROCUTION. NE PAS OUVRIR.gros peut empêcher le ou les fils de s’ajuster complètement dans les canaux). Au besoin, utilisez la bande adhésive incluse pour maintenir en place l’excédent de fil. Pour changer la direction sur le logo Klipsch enceinte avant tirez légèrement sur un côté de lui et faire pivoter de 45 ˚.

INSTALLATION MUELW DE L’ENCEINTE/LA BARRE DE SON Si vous montez les enceintes RP-140D, RP-240D, RP-640D ou la barre de son RP-440D sur un mur, ne raccordez pas les socles. Trouvez un endroit qui convient pour chaque enceinte sur une paroi et effectuez tout le câblage à toutes les positions avant de monter les enceintes au mur. Ne montez pas les enceintes au plafond.

1. Si vous avez le modèle RP-640D ou RP-440D, utilisez le gabarit inclus et

choisissez la position de montage pour l’enceinte (horizontale ou verticale). Épinglez le gabarit au mur en vérifiant qu’il est de niveau (pour un montage horizontal) ou vertical (pour un montage vertical) et correctement positionné, centré avec les points centraux de la télévision, par exemple. Faites une marque sur le mur pour repérer le trou-guide en utilisant le gabarit et retirez ce dernier. Si vous utilisez l’enceinte RP-140D ou RP-240D, faites une marque sur le mur pour repérer 2 trous-guides écartés l’un de l’autre de 23,5 cm (9,26”) pour l’enceinte RP-140D ou de 33,6 cm (13,25”) pour l’enceinte RP-240D (assurez-vous que les points sont alignés afin que l’enceinte soit montée bien droite à la verticale ou à l’horizontale). Pour toutes les enceintes, laissez un dégagement minimum de 2,5 cm entre le coffret de l’enceinte et l’appareil de télévision. N’oubliez pas qu’une fois montée, l’enceinte se bloque en une position située à 8 mm au-dessous où les trous-guides ont été percés.

2. Prépercez les trous-guides aux endroits marqués. Si vous percez dans un

poteau d’ossature murale (position idéale), il est recommandé d’utiliser des vis de montage nº 10 (non inclues) pour monter le support de l’enceinte (RP-640D et RP-440D) ou l’enceinte elle-même (RP-140D et RP-240D). S’il n’y a aucun poteau à l’endroit où les trous-guides sont situés, installez des ancrages muraux (non inclus) dans les trous-guides pour tenir le support ou l’enceinte. Les ancrages muraux doivent pouvoir supporter au moins 2,75 kg (RP-140D et RP-240D) ou 5,5 kg (RP-640D et RP-440D).

3. En montage vertical, faites passer le fil d’enceinte par le bas de l’enceinte

et fixez chaque fil au raccordement de la borne à vis (voir Figure 2). En montage horizontal, faites passer le fil jusqu’aux canaux qui commencent sur la partie centrale arrière de l’enceinte, puis continuez d’acheminer le fil par le ou les canaux et fixez chaque fil au raccordement de la borne à vis, comme pour le montage vertical. (voir Figure 3) (Remarque : l’utilisation d’un fil d’enceinte de calibre 18 ou plus gros peut empêcher le ou les fils de s’ajuster complètement dans les canaux). Au besoin, collez la bande adhésive incluse sur un point sur le canal pour maintenir les fils en place dans le canal. Pour changer la direction sur le logo Klipsch enceinte avant tirez légèrement sur un côté de lui et faire pivoter de 45 ˚.

4. Doucement, poussez l’enceinte dans les deux tenons sur le support monté

par ses deux encoches en trou de serrure (RP-640D et RP-440D) ou sur les deux vis dans la paroi (RP-140D et RP-240D) et poussez de 8 mm au- dessous de l’endroit pour bloquer en position. RACCORDEMENT Raccordement des enceintes RP-140D, RP-240D, RP-640D – En utilisant du fil d’enceinte d’un calibre minimum de 16, raccordez la borne « posi- tive » (+) ROUGE de l’enceinte GAUCHE à la borne « positive » (+) ROUGE du canal GAUCHE de l’amplificateur. Raccordez la borne « négative » (-) NOIRE de l’enceinte gauche à la borne « négative » (-) NOIRE du canal gauche de l’amplificateur. Répétez cette procédure pour le raccordement de toutes les autres enceintes aux canaux correspondants de l’amplificateur. Raccordement de la barre de son RP-440D – Comme cette enceinte contient les canaux GAUCHE, DROIT et CENTRAL, raccordez chacun de ces canaux à partir de l’amplificateur comme indiqué ci-dessus aux bornes désignées « Left » (Gauche), « Right » (Droit) et « Center » (Centre) sur le RP-440D. Vérifiez qu’aucune partie dénudée de fil de raccordement ne touche une borne ou une partie d’un autre fil afin de ne pas provoquer de court-circuit et endom- mager le matériel.

SOINS ET NETTOYAGE SPEAKER

Votre Klipsch Reference Premiere Designer On-Wall speaker a un fini durable qui devrait seulement exiger d’époussetage à sec ou nettoyage avec un chiffon sec. Évitez d’utiliser des nettoyants abrasifs ou à base de solvants et déter- gents. La grille unique pour le haut-parleur est constitué d’un morceau de tissu rectangulaire transparent avec des tiges en métal le long de deux côtés. Il est maintenu en place par des aimants encastrés dans une fente de chaque côté de l’arrière de l’armoire. Retirez soigneusement la tige de métal loin d’un côté, puis l’autre pour retirer le gril. Le gril est conçu pour être aussi léger et acoustiquement transparent que possible de sorte qu’il n’existe pas de cadre rigide derrière elle. Pour cette raison, il pourrait être nécessaire afin de «lisser» le tissu une fois que le gril est attaché au cabinet à l’aide de deux pouces de tirer le tissu appris de haut en bas (ou côté à l’autre si l’appareil est monté horizontalement). FIGURE 1 FIGURE 2 Front Left Front Right Back Surround Left Back Surround Right Surround Right Surround Left Speaker Hookup Center HDMI Out
