| Type de produit | Extension audio/video |
| Marque | Sony |
| Modèle | HDFX200 |
| Poids | Environ 5,7 kg (12 lb 9 oz) |
| Alimentation | 100 à 240 V CA, 50/60 Hz |
| Consommation électrique | 4,5 A max. |
| Température d'utilisation | 5 °C à 40 °C (41 °F à 104 °F) |
| Température de rangement | -20 °C à +60 °C (-4 °F à +140 °F) |
| Connecteurs d'entrée/sortie | CAM TRIAX (King ou Fischer), CAM FIBER (Lemo), CCU (Lemo) |
| Fonctions principales | Raccordement d'une caméra à une unité de commande de caméra ; conversion du format de liaison fibre optique en Triax ; basculement à distance entre les formats |
| Classification laser | PRODUIT LASER DE CLASSE 1 (CEI60825-1) |
| Sécurité | Appareil doit être relié à la terre ; utiliser un cordon d'alimentation à 3 fils avec mise à la terre ; ne pas exposer à la pluie ou à l'humidité ; confier l'entretien à un personnel qualifié |
| Accessoires fournis | Vis B4 × 8 (4), Guide d'utilisation (1), Mode d'emploi (CD-ROM) (1) |
| Environnement électromagnétique | E4 (environnement EMC contrôlé, ex. studio de télévision) |
| Normes | Conforme à la Classe A de CISPR 32 ; CAN ICES-3 (A)/NMB-3 (A) |
| Informations générales | Adaptateur CCU triaxial numérique HD pour raccordement caméra à CCU ; compatible avec HDTX200 |
FOIRE AUX QUESTIONS - HDFX200 SONY
Questions des utilisateurs sur HDFX200 SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Extension audio/video au format PDF gratuitement ! Retrouvez votre notice HDFX200 - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HDFX200 de la marque SONY.
MODE D'EMPLOI HDFX200 SONY
Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appeareil à la pluie ou à l'humidité.
Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.
Attention
L'emploi de commandes ou ajustements ou l'execution de procédures autres que celles précités ici peut provoquer une exposition dangereuse au rayonnement.
Attention
L'emploi d'instruments optiques avec ce produit augmentera les risques pour les yeux.
Pour les clients au Canada
CANICES-3(A)/NMB-3(A)
HDFX200
AVERTISSEMENT
CET APPAREIL DOIT ETRE RELIE A LA TERRE.
AVERTISSEMENT
- Utilisez un cordon d'alimentation (cable secteur à 3 fils)/fiche femelle/ fiche male avec des contacts de mise à la terre conformes à la réglementation de sécurité locale applicable.
- Utilisez un cordon d'alimentation (cable secteur à 3 fils)/fiche femelle/ fiche mle avec des caractéristiques nominales (tension, ampérage) appropriées.
Pour toute question sur l'utilisation du cordon d'alimentation/fiche fémelle/ fiche mki-ci-dessus, consultez un technician du service après-venture qualifiée.
Cet adaptateur CCU triaxial numérique HD est classé comme PRODUIT LASER DE CLASJE 1.
CEI60825-1(2007) & CEI60825-1(2014)
Pour les clients en Europe
Ce produit est prévu pour être utilisé dans l'environnement électromagnétique suivant: E4 (environnement EMC contrôle, ex. studio de télévision).
Pour les clients en Europe, Australie et Nouvelle-Zélande AVERTISSEMENT
Cet'article est conforme à la Classe A de CISPR 32. Dans un environnement domestique, cet'article peut provoquer des interférences radio.
Ne pas utiliser cet apparéil dans une zone résidentielle.
HDTX200
Cet adaptateur de camera triaxial numérique HD est classé comme PRODUIT LASER DE CLASSE 1.
CEI60825-1(2007) & CEI60825-1(2014)
Pour les clients en Europe
Ce produit est prevu pour etre utilise dans les environnementélectromagnétiques suivants : E1 (résidentriel), E2 (commercial et industriellegéné), E3 (urbain extérieur) et E4 (environnement EMC contrôle, ex. studio de télévision).
Présentation
L'adaptateur CCU triaxial numérique HD HDFX200 et l'adaptateur pour camera triaxial HD HDTX200 sont concus pour racorder uneamera a une unité de commande deamera et pour convertier le format de liaison entre elles, de fibre optique en Triax.
Le HDFX200 peut être raccordé par fibre optique et Triax, et il est possible de basculer à distance entre ces formats pour utiliser la fonction pratique de diffusion en extérieur.
Le HDTX200 relié le connecteur à fibre optique de la camera HD au connecteur Triax de l'adaptateur CCU triaxial numérique HD HDFX200, en assuring la conversion requise.
Utilisation du manuel sur CD-ROM
Vouve devez installer Adobe Reader sur votre ordinateur pour pouvoir dire ce manuel.
Vou puezé télécharger Adobe Reader gratuite depuis le site Web d'Adobe.
1 Ouvrez le fichier index.html situé sur le CD-ROM.
2 Sélectionnez le manuel que vous souhaitez dire, puis cliquez sur ce dernier.
Remarque
Si vous avez perdu ou endomagge le CD-ROM, vous pouvè acheter un CD-ROM de remplacement auprès de votre représentant Sony ou du service clientele Sony.
\section*{Caracteristiques techniques}
HDFX200
Généralités
Allimentation 100 à 240 V CA, 50/60 Hz
Consommation electrique 4,5 A max.
Température d'utilisation S °C à 40 °C (41 °F à 104 °F)
Température de rangement -20^ +60^ (-4^ +140^)
Poids Environ 5,7 kg (12 lb 9 oz)

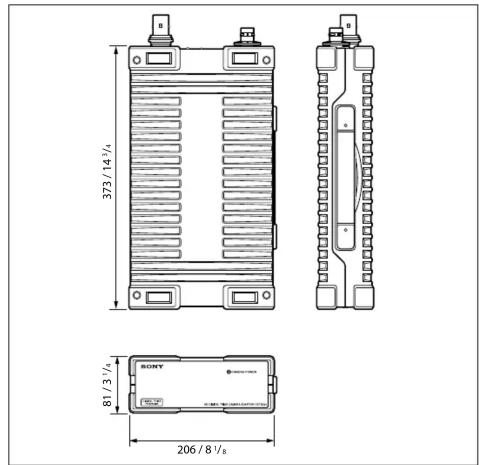

Schemas des dimensions (unité : mm/pouces)
