Sunnydale - Aire de jeux extérieure Backyard Discovery - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Structure en bois traité, dimensions 3,66 m x 2,74 m, hauteur de la plateforme 1,2 m, poids total 150 kg.
Utilisation	Conçu pour les enfants de 3 à 10 ans, idéal pour les jeux en plein air, favorise l'activité physique et le développement social.
Maintenance et réparation	Vérifier régulièrement l'état des fixations et des surfaces, appliquer une peinture ou un traitement de préservation tous les 2 ans.
Sécurité	Doit être installé sur une surface plane, éloigné des obstacles, respecter les limites d'âge et de poids recommandées.
Informations générales	Garantie de 1 an, assemblage requis, instructions fournies, accessoires de jeu inclus (toboggan, balançoires).

FOIRE AUX QUESTIONS - Sunnydale Backyard Discovery

Comment puis-je assembler le Sunnydale de Backyard Discovery ?

Veuillez consulter le manuel d'assemblage inclus dans la boîte ou télécharger la version PDF depuis notre site web. Assurez-vous d'avoir tous les outils nécessaires avant de commencer.

Quels sont les matériaux utilisés pour le Sunnydale ?

Le Sunnydale est fabriqué en bois traité pour résister aux intempéries et en acier galvanisé pour les composants métalliques. Tous les matériaux sont conçus pour durer dans le temps.

Quelle est la garantie du produit Sunnydale ?

Le Sunnydale est couvert par une garantie limitée de 1 an sur les pièces et matériaux. Conservez votre preuve d'achat pour bénéficier de la garantie.

Comment entretenir le Sunnydale ?

Pour prolonger la durée de vie de votre Sunnydale, nettoyez-le régulièrement avec de l'eau et du savon doux. Appliquez une couche de scellant ou de peinture tous les 1 à 2 ans, selon l'exposition aux éléments.

Y a-t-il des accessoires disponibles pour le Sunnydale ?

Oui, plusieurs accessoires tels que des jeux, des toiles d'ombrage et des équipements de sécurité sont disponibles. Consultez notre site web pour voir la gamme complète.

Quelle est la capacité maximale du Sunnydale ?

Le Sunnydale peut accueillir jusqu'à 6 enfants simultanément, en fonction de leur âge et de leur taille.

Où puis-je acheter des pièces de rechange pour le Sunnydale ?

Les pièces de rechange peuvent être commandées directement sur notre site web ou en contactant notre service client.

Le Sunnydale est-il sécurisé pour les enfants ?

Oui, le Sunnydale est conçu avec des normes de sécurité rigoureuses. Il est recommandé de superviser les enfants lorsqu'ils jouent pour assurer leur sécurité.

MODE D'EMPLOI Sunnydale Backyard Discovery

• Manuel du propriétaire
• Questions fréquemment posées
• Instructions de montage
• Informations sur la garantie

Pour le manuel d'assemblage le plus à jour, pour enregistrer votre ensemble ou pour commander des pièces de rechange s'il vous plaît visitez

Conservez ce manuel de montage pour référence ultérieure dans le cas où vous auriez besoin de commander des pièces de rechange.

"Attention, uniquement pour un usage domestique"

Avec Go Configure, nous vous apportons 18 années d'expérience à votre porte. Nous desservons un large éventail de produits récréatifs intérieurs et extérieurs que la plupart des consommateurs n'ont pas le temps ou la capacité de livrer et d'instruire eux-mêmes.

Nous faisons le gros du travail, donc vous n'avez pas à le faire !

• Plus de 18 ans d'expérience au service des détaillants de grandes surfaces et des consommateurs directs
• Techniciens hautement qualifiés, spécialisés, courtois, professionnels
• Plus de 140 000 installations par an Service de gants blancs
• Satisfaction guarantee
• Rendez-vous flexibles, y compris les fins de semaine
• Couverture à travers la nation

Visitez www.goconfigure.com pour plus

d'informations!

Il vous manque une pièce?

APPELEZ-NOUS AVANT DE RETOURNER AU

MAGASIN!

Le magasin où vous avez effectué votre achat ne contient pas de pièces

pour cet article.

Si vous avez des questions d'assemblage ou si vous avez besoin de

pièces, qu'elles soient manquantes ou endommagées

Appelez la ligne d'assistance sans frais ou visitez

www.backyarddiscovery.com

1-800-765-4138

Veuillez LIRE CECI avant de commencer le montage:

LISEZ COMPLETÉMENT LE MANUEL DE MONTAGE, EN PARTICULIER LES CONSEILS IMPORTANTS ET LES CONSIGNES DE SECURITÉ. - APRES AVOIR LU LE MANUEL DE MONTAGE, VOUS POUVEZ DÉCIDER SI VOUS AVEZ BESOIN D'AIDE PROFESSIONNELLE POUR COMPLÉTER LE MONTAGE DE LA PLAYSET. SEPARER ET IDENTIFIER TOUTES LES PIECES AFIN DE VOUS ASSURER QUE TOUTES LES PIECES Y FIGURENT. SI VOUS NE TROUVEZ PAS TOUTES LES PIECES, VERIFIEZ LE MATERIEL D'EMBALLAGE. DE PETITES PIECES PEUVENT ETRE TOMBEEES PENDANT L'EXPÉDITION. SI VOUS AVEZ DES PROBLEMES AVEC LE MONTAGE OU SI UNE PIECE MANQUE OU EST

ENDOMMAGEE, VEUILLEZ APPELER LA LIGNE D'AIDE 1-800-765-4138 OU VISITER

www.backyarddiscovery.com.

VEUILLEZ AVOIR LES RENSEIGNEMENTS SUIVANTS LORSQUE VOUS FAITES VOTRE APPEL :

1 - NUMERO DE MODELE DU PRODUIT SITUÉ SUR LE DEVANT DU MANUEL DE MONTAGE 2 - DESCRIPTION DE LA PIECE DE LA LISTE DES PIECES

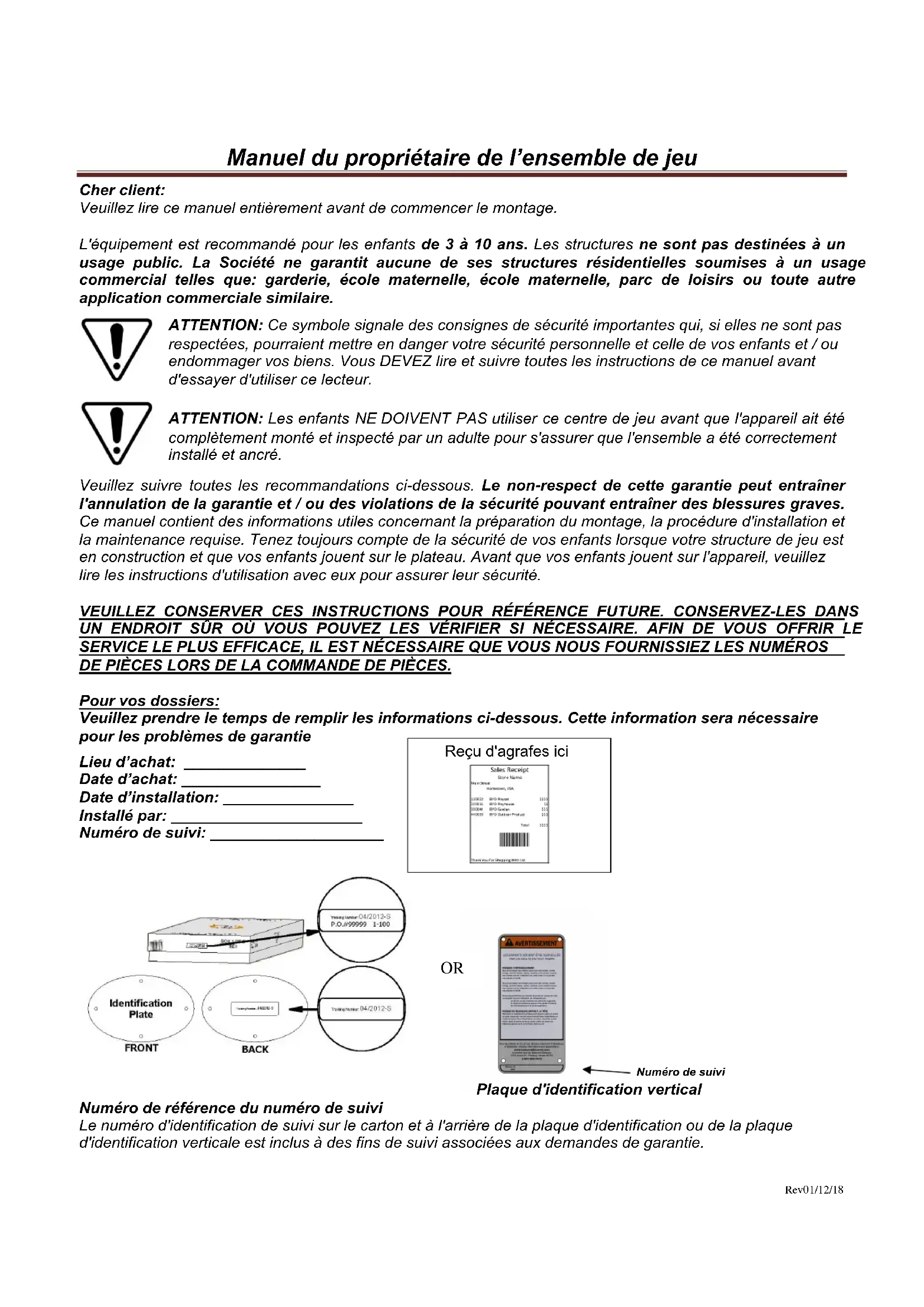

Veuillez lire ce manuel entièrement avant de commencer le montage.

L'équipement est recommandé pour les enfants de 3 à 10 ans. Les structures ne sont pas destinées à un usage public. La Société ne garantit aucune de ses structures résidentielles soumises à un usage commercial telles que : garderie, école maternelle, parc de loisirs ou toute autre application commerciale similaire.

ATTENTION: Ce symbole signale des consignes de sécurité importantes qui, si elles ne sont pas respectées, pourraient mettre en danger leur sécurité personnelle et celle de vos enfants et / ou endommager vos biens. Vous DEVEZ les lire et suivre toutes les instructions de ce manuel avant d'essayer d'utiliser ce lecteur.

ATTENTION: Les enfants NE DOIVENT PAS utiliser ce centre de jeu avant que l'appareil ait été complètement monté et inspecté par un adulte pour s'assurer que l'ensemble a été correctement installé et ancré.

Veuillez suivre toutes les recommandations ci-dessous. Le non-respect de ces recommandations peut entraîner l’annulation de la garantie et/ou des violations de la sécurité pouvant entraîner des blessures graves. Ce manuel contient des informations utiles concernant la préparation du montage, la procédure d’installation et la maintenance requise. Tenez toujours compte de la sécurité de vos enfants lorsque votre structure de jeu est en construction et que vos enfants jouent sur le plateau. Avant que vos enfants jouent sur l’appareil, veuillez lire les instructions d’utilisation avec eux pour assurer leur sécurité.

VEUILLEZ CONSERVER CES INSTRUCTIONS POUR RÉFERENCE FUTURE. CONSERVEZ-LES DANS UN ENDROIT SÛR OU VOUS POUVEZ LES VÉRIFIER SI NÉCESSAIRE. AFIN DE VOUS OFFRIR LE SERVICE LE PLUS EFFICACE, IL EST NÉCESSAIRE QUE VOUS NOUS FOURNISSIEZ LES NUMÉROS DE PIECES LORS DE LA COMMANDE DE PIECES.

Pour vos dossiers:

Veuillez prendre le temps de remplir les informations ci-dessous. Cette information sera nécessaire.

pour les problèmes de garantie

Lieud'achat:

Date d'achat:

Date d'installation:

Installé par:

Numéro de suivi:

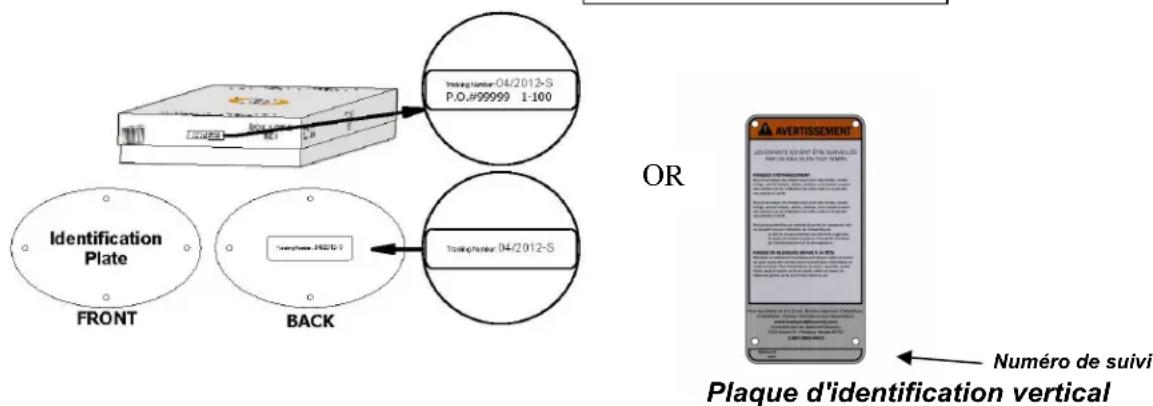

Le numéro d'identification de suivi sur le carton et à l'arrière de la plaque d'identification ou de la plaque d'identification verticale est inclus à des fins de suivi associées aux demandes de garantie.

LES ENFANTS DOIVENT ETRE SURVEILLÉS PAR UN ADULTE EN TOUT TEMPS

Risques d'etranglement

Ne jamais laisser les enfants jouer avec des cordes, cordes à linge, laisses d'animaux, câ les joindre à l'unité.

Ne jamais laisser les enfants jouer avec des cordes, cordes à linge, animal laisses, câ

Ne jamais permettre aux enfants de porter un casque de vélo ou de sport lors de l'utilisation de l'ensemble jeu.

Le fait de ne pas interdire ces éléments augmente le risque de blessures graves et de décès d'enfants par encevêtrement et strangulation.

RISQUE de blessure GRAVE à la tête

Maintenir le matériel d'amortissement dans le cadre et aujourd'hui de jour ensemble comme commande dans l'installation et mode d'emploi. Plus d'installation de béton, asphalte, saleté, herbe, tapis et autres surfaces dures créent un risque de blessures graves ou la mort d'une chute au sol.

Pour les enfants de 3 à 10 ans. Nombre maximum d'utilisateurs, d'installation, d'autres informations sont disponibles à :

www.backyarddiscovery.com

Contactez-nous au: Backyard Discovery, 3305 Airport Dr., Pittsburg, Kansas 66761

1-800-856-4445

Numéro de suivi:

Veuillez vous reporter à la section Montage du Manuel de montage pour la hauteur de chute maximale.

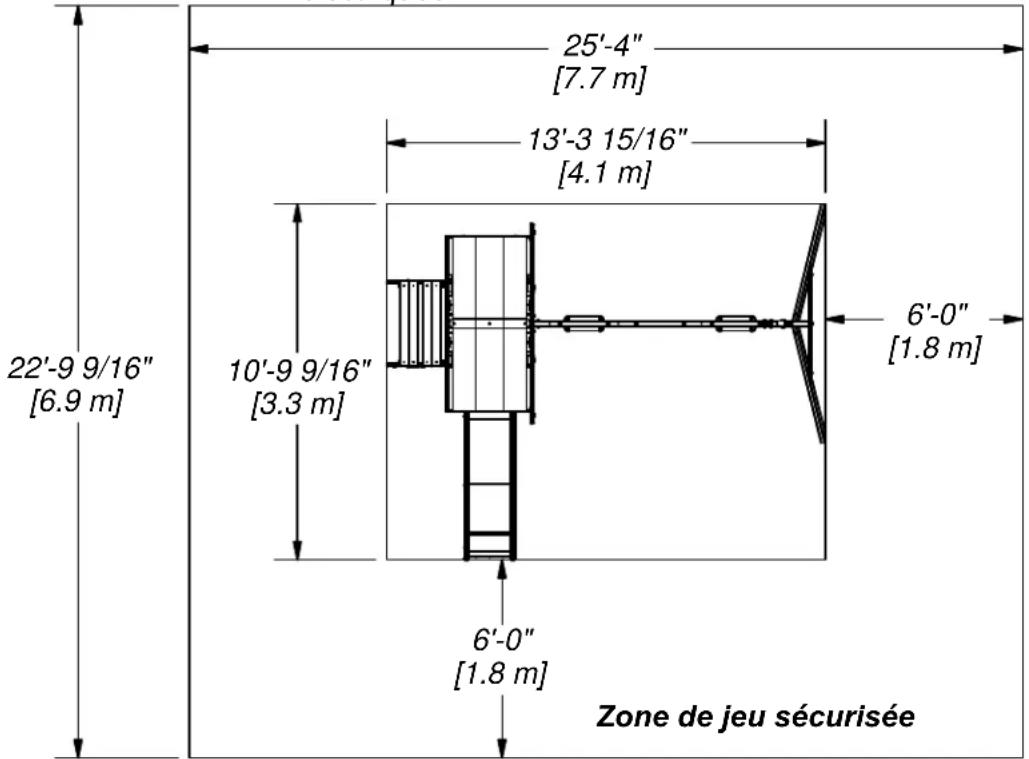

Positionner votre centre de jeu

1. Le centre de jeu est conçu pour être installé sur une surface plate par un adulte avec un assistant adulte. Placez-le dans une zone plane de votre jardin pour minimiser la préparation du sol.
2. Choisissez un emplacement de niveau pour l'équipement. Cela peut réduire la probabilité de basculement de l'ensemble de jeu et de nettoyage des matériaux de surfacage en cas de fortes pluies.
3. Placez l'équipement à au moins 1,8 m (6 pi) de toute structure ou obstruction telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.
4. Prévoyez suffisamment d'espace pour que les enfants puissent utiliser l'équipement en toute sécurité. Par exemple, pour les structures avec plusieurs activités de jeu, une toboggan ne devrait pas sortir devant une balançoire.
5. C'est une bonne idée de placer votre centre de jeu dans un endroit où les femmes peuvent regarder les enfants jouer.
6. Créez un site exempt d'obstacles pouvant causer des blessures - comme des branches d'arbres basses, des fils aériens, des troncs d'arbres et / ou des racines, de grosses roches, des briques et du béton. Suggestions supplémentaires dans la section Suggestions de surface de jeu.
7. Ne construisez pas votre ensemble de jeu sur le matériel de surface.
8. Placez les plates-formes en métal nu et les lames hors de la lumière directe du soleil afin de réduire les risques de brûlures graves. Une lame orientée vers le nord recevra le moins de lumière directe du soleil.
9. Séparez les activités actives et calmes les unes des autres. Par exemple, repérez les bacs à sable à l'écart des balançoires ou utilisez un garde-corps ou une barrière pour séparer le bac à sable du mouvement des balançoires.

Surface de jeu suggérée

• N'installez pas d'équipement juste sur du béton, de l'asphalte, de la terre compactée, de l'herbe, de la moquette ou toute autre surface dure. Une chute sur une surface dure peut entraîner des blessures graves pour l'utilisateur de l'équipement. N'installez pas de revêtement de remblai en vrac sur des surfaces dures comme du béton ou de l'asphalte.
• Du paillis d'écorce déchiquetée, des copeaux de bois, du sable fin et du gravier fin sont ajoutés comme matériaux absorbant les chocs après l'assemblage. S'ils sont utilisés correctement, ces matériaux peuvent absorber une partie de l'impact de la chute d'un enfant.
• Tout le matériel de surface doit s'étendre sur au moins 6 pieds dans toutes les directions autour de l'aire de jeu.
• Ne pas appliquer le revêtement de terrain de jeu avant que l'unité soit complètement construite. L'ensemble de jeu ne devrait pas être construit sur le dessus du revêtement. Utilisez un confinement, tel que creuser autour du périmètre et / ou doubler le périmètre avec des cordures paysagères.
• Les installations de carreaux en caoutchouc ou de surfaces coulées sur place (autres que les matériaux en vrac) exigent généralement un professionnel et ne sont pas des projets «de bricolage». Utiliser des matières aux de surface de terrain de jeu (autres que des matériaux en vrac) conformes à la norme de sécurité ASTM F1292 Specification standard de l'atténuation de l'impact des matériaux de revêtement dans la zone d'utilisation de l'équipement de terrain dejeux.

Le tableau suivant explique la hauteur de chute en pieds à partir de laquelle on ne s'attend pas à une blessure à la tête mortelle

Hauteurs critiques en pieds (m) de matériaux testés

Matériel Profonde	ur non compressée				Profondeur compressée
	6" (152mm)	9"	(228mm)	12" (304mm)	to 9" (228mm)
Les copeaux de bois	7' (2.13m)	10'	(3.05m)	11' (3.35m)	10' (3.05m)
Paillis d'écorce double déchiqueté	6' (1.83m)	10'	(3.05m)	11' (3.35m)	7' (2.13m)
Fibres de bois d'ingénierie	6' (1.83m)	7'	(2.13m) >12'	(3.66m) 6' (1.8)	3m)
Sable fin	5' (1.52m)	5'	(1.52m) 9' (2.74m)	5' (1.52m)
Sable grossier	5' (1.52m)	5'	(1.52m) 6' (1.83m)	4' (1.22m)
Gravier fin	5' (1.52m)	7'	(2.13m) 10' (3.05m)	6' (1.83m)
Gravier moyen	5' (1.52m)	5'	(1.52m) 6' (1.83m)	5' (1.52m)
Pneus déchiquétés *	10-12' (3.0-3.6m)		N/A N/A N/A

• Ces données viennent d'essais réalisés par des laboratoires d'essais indépendants sur une profondeur de 6 pouces d'échantillons de pneus déchiquetés non compressés produits par quatre fabricants. Les tests ont signalé des hauteurs critiques variant de 10 pieds à plus de 12 pieds. Il est recommandé que les personnes qui cherchent à installer des pneus déchiquetés comme test de surface de protection consultent les données du fournisseur indiquant la hauteur critique du matériel lorsqu'il a été testé conformément à la norme ASTM F1292.

Mode d'emploi:

NOTE: La sécurité de vos enfants est notre principale préoccupation. L'observation des énoncés et des avertissements suivants réduit la probabilité de blessures graves ou mortelles. Veuillez consulter régulièrement ces règles de sécurité avec vos enfants.

1. Ce centre de jeu est conçu pour un nombre spécifique d'occupants dont le poids combiné ne doit pas dépasser un poids indiqué sur le plancher surélevé ou la zone de pivotement, la capacité totale de l'unité est décrite dans la section Dimensions de configuration de base du manuel d'instructions. La hauteur de chute maximale et la zone de jeu recommandée sont également disponibles dans la section Basic Setup Dimensions du manuel de l'unité spécifique.
2. La supervision d'un adulte sur place est requise.
3. Demandez aux enfants de ne pas marcher près de, devant, derrière ou entre des balancoires mobiles ou tout autre équipement de terrain de jeu en mouvement.
4. Demandez aux enfants de s'asseoir et de ne jamais se tenir sur les balancoires
5. Demandez aux enfants de ne pas tordre les chaînes et les cordes et de ne pas les enrouler sur la barre de soutien supérieure, car cela pourrait réduire la force de la chaîne ou de la corde.
6. Demandez aux enfants de ne pas sauter des balançaires ou de tout autre équipement de terrain de jeu en mouvement.
7. Demandez aux enfants de ne pas pouvoir les sièges vides. Le siècle peut les heurter et causer des blessures graves.
8. Apprenez aux enfants à s'asseoir au centre des balançoires avec tout leur poids sur les sièges.
9. Demandez aux enfants de ne pas utiliser l'équipement d'une manière autre que prévue.
10. Demandez aux enfants de toujours descendre les pieds des toboggans en premier. Ne jamais faire glisser la tête en premier.
11. Demandez aux enfants de regarder avant de glisser pour s'assurer que personne ne se trouve au fond.
12. Demandez aux enfants de ne jamais monter une glissade, car cela augmente leurs chances de tomber.
13. Les parents devraient habiller les enfants de manière appropriée. (Des exemples incluent l'utilisation de chaussures bien ajustées et éviter les ponchos, écharpes et autres vêtements amples potentiellement dangereux lors de l'utilisation de l'équipement).
14. Demandez aux enfants de ne pas grimper lorsque l'équipement est mouillé.
15. Demandez aux enfants de ne jamais sauter d'un pont. Ils devraient toujours utiliser l'échelle, la rampe ou le toboggan.
16. Demandez aux enfants de ne jamais ramper ou marcher au-dessus des barres de singe.
17. Demandez aux enfants de ne jamais ramper sur le toit.
18. Vérifiez que les cordes, la chaine ou le cable d'escalade suspendus sont bien fixés aux deux extrémités et qu'ils ne peuvent pas être rebouchés.
19. Demandez aux enfants de ne pas attacher d'objets à l'équipement de jeu qui ne sont pas spécifiquement conçus pour être utilisés avec l'équipement, tels que les cordes, les cordes à linge, les câbles et la chaîne, car ils peuvent causer un risque d'étranglement.
20. Demandez aux enfants de ne jamais enrouler leurs jambes autour de la chaîne.
21. Demandez aux enfants de ne jamais glisser sur la chaîne.
22. Demandez aux enfants de mettre leur vélo ou un autre casque de sport avant de jouer sur un équipement de terrain de jeu.

Au début de chaque saison de jeu:

• Serrez tout le matériel.
• Lubrifiez toutes les pièces métalliques mobiles selon les instructions du fabricant.
• Vérifiez tous les revêtements de protection sur les boulons, les tuyaux, les bords et les coins. Remplacez-les s'ils sont lâches, fissurés ou manquants.
• Vérifiez toutes les pièces mobiles, y compris les sièges pivotants, les cordes, les câbles et les chaînes, pour déceler toute usure, rouille ou autre détérioration. Remplacez si nécessaire.
• Vérifiez les pièces métalliques pour la rouille. S'il est trouvé, poncer et repeindre en utilisant une peinture non-plomb répondant aux exigences du 16 CFR 1303.
• Vérifiez tous les membres du bois pour la détérioration et les éclats. Poncez les éclats et remplacez les pièces de bois qui se détériorent.
• Réinstallez toutes les pièces en plastique, comme les sièges de balançoire ou tout autre élément qui a été retiré pour la saison froide.
• Râtelez et vérifiez la profondeur des matériaux de revêtement de protection en vrac pour éviter le compactage et maintenir la profondeur appropriée. Remplacez si nécessaire.

• Serrez tout le matériel.
• Vérifiez tous les revêtements de protection sur les boulons, les tuyaux, les bords et les coins. Remplacez-les s'ils sont lâches, fissurés ou manquants.
• Raclez et vérifiez la profondeur des matériaux de revêtement de protection en vrac pour éviter le compactage et maintenir la profondeur appropriée. Remplacez si nécessaire.
• Une fois par mois pendant la saison de jeu.
• Lubrifiez toutes les pièces métalliques mobiles selon les instructions du fabricant.
• Vérifiez toutes les pièces mobiles, y compris les sièges pivotants, les cordes, les câbles et les chaînes, pour déceler toute usure, rouille ou autre dépréciation. Remplacez si nécessaire.

À la fin de chaque saison de jeu ou lorsque la température descend en dessous de 32°f

• Enlevez les sièges de balançoire en plastique et les autres articles spécifiés par le fabricant et les apporter à l'intérieur ou ne pas les utiliser.
• Râtelez et vérifiez la profondeur des matériaux de revêtement de protection en vrac pour éviter le compactage et maintenir la profondeur appropriée. Remplacez si nécessaire.

Maintenance additionnelle:

• Vérifiez la poutre de pivotement et la quincaillerie toutes les deux semaines en raison de l'expansion et de la contraction du bois. Il est particulièrement important que cette procédure soit suivie au début de chaque saison.
• Inspectez les pièces de bois tous les mois. Le grain du bois se soulève parfois pendant la saison sèche, ce qui provoque l'apparition d'éclats. Du sable léger peut être nécessaire pour maintenir un environnement de jeu sécuritaire. Traitez réguliè mpéries.
• Une teinte transparente waterbourne a é evez appliquer un certain type de protection (scellant) sur le bois de votre unité. Avant d'appliquer le scellant, poncez légèrement les endroits rugueux sur votre ensemble de jeu. Veuillez s'il vous plaît noter que ceci est une exigence de votre garantie.
• énétrer dans le sol, et il est très important qu'il s'installe uniformément. Assurez-vous que l'ensemble de jeu est de niveau et vrai chaque année ou au début de chaque saison de jeu.

Instructions d'élimination:

Lorsque l'utilisation du centre de jeu n'est plus souhaitée, il doit être démonté et éliminé de manière à ce qu'il n'y ait aucun risque déraisonnable au moment où l'appareil est mis au rebut.

Tiers montage:

Le Client peut, à sa seule discrétion, utiliser une tierce personne ou un service pour monter ce produit. Backyard Discovery n'assume aucune responsabilité pour les frais encourus par le client pour tout service de montage.

Veuillez consulter notre garantie pour plus d'informations sur la couverture des pièces endommagées et manquantes. Backyard Discovery ne rembourse pas le client pour le prix des pièces achetées.

Informations sur les matériaux de surface des aires de jeux:

L'information suivante vient de la Commission de la sécurité des produits de consommation des États-Unis Feuille pour matériel de surface de terrain de jeu ; consultez également le site Web suivant pour plus d'informations : www.cpsc.gov/cpscpub/pubs/323.html

X3. SECTION 4 DU MANUEL DE SECURITE À LA MAISON DE L'EXTÉRIEUR DE LA COMMISSION DE LA SECURITÉ DES PRODUITS DE CONSOMMATION 9

X3.1 Choix du revêtement de protection - L'une des choses les plus importantes que vous pouvez faire pour réduire la probabilité de blessures graves à la tête est d'installer un revêtement de protection antichoc sous et autour de votre équipement de jeu. Le revêtement de protection doit être appliqué à une profondeur adaptée à la hauteur de l'équipement, conformément à la Specification F 1292 de l'ASTM. Il existe différents types de revêtements de surface ; quel que soit le produit que vous sélectionnez, suivez ces instructions :

X3.1.1 Matériaux en vrac:

X3.1.1.1 Maintenir une profondeur minimale de 9 pouces de matériaux en vrac tels que paillis / copeaux de bois, fibre de bois d'ingénierie (EWF) ou paillis de caoutchouc déchiqueté / recyclé pour les équipements jusqu'à 8 pieds de hauteur ; et 9 pouces de sable ou gravier de pois pour l'équipement jusqu'à 5 pieds de haut. REMARQUE : Un niveau de remplissage initial de 12 pouces sera compressé à environ une profondeur de 9 pouces de surface au fil du temps. Le revêtement se compactera, se déplacera et se déposera, et devra être rempli périodiquement pour maintenir une profondeur d'au moins 9 pouces.

X3.1.2 Utiliser un revêtement de protection d'au moins 6 pouces pour les équipements de jeu de moins de 4 pieds de hauteur. S'il est correctement entretenu, cela devrait être adéquat. (À des profondeurs inférieures à 6 pouces, le matériel de protection est trop facilement déplacé ou compacté.) REMARQUE: N'installez pas l'équipement de terrain de jeux sur le béton, l'asphalte ou toute autre surface dure. Une chute sur une surface dure peut entraîner des blessures graves pour l'utilisateur de l'équipement. L'herbe et la saleté ne sont pas considérées comme un revêtement protecteur, car l'usure et les facteurs environnementaux peuvent réduire leur efficacité d'absorption des chocs. La moquette et les tapis minces ne constituent généralement pas un revêtement de protection adéquat. L'équipement au sol, tel qu'un bac à sable, un mur d'activité, une salle de spectacle ou tout autre équipement sans surface de jeu élevée, ne nécessite aucun revêtement de protection.

X3.1.3 Utiliser des moyens de confinement, tels que creuser autour du périmètre et / ou doubler le périmètre avec des cordures paysagères. Ne pas oublier de tenir compte du drainage de l'eau.

X3.1.3.1 Vérifier et maintenir la profondeur du matériel de revêtement en vrac. Pour maintenir la bonne quantité de matériaux en vrac, marquez le bon niveau sur les supports de l'équipement de jeu. De cette façon, vous pouvez facilement voir quand reapprovisionner et / ou redistribuer le surfacage.

X3.1.3.2 Ne pas installer de revêtement en vrac sur des surfaces dures comme le béton ou l'asphalte.

X3.1.4 Surfaces coulées sur place ou carreaux de caoutchouc préfabriqués - Vous pourriez être intéressé par l'utilisation de revêtements autres que des matériaux en vrac - comme des carreaux de caoutchouc ou des surfaces coulées sur place.

X3.1.4.1 Les installations de ces surfaces nécessitent généralement un professionnel et ne sont pas des projets «bricolés».

X3.1.4.2 Examiner les specifications de surface avant d'acheter ce type de revêtement. Demander à l'installeur / fabricant de lui fournir un rapport indiquant que le produit a été testé selon la norme de sécurité suivante: ASTM F 1292 Specification standard pour l'atténuation de l'impact des matériaux de revêtement dans la zone d'utilisation de l'équipement de terrain de jeu. Ce rapport doit indiquer la hauteur spécifique pour laquelle la surface est destinée à protéger contre les blessures graves à la tête. Cette hauteur doit être égale ou supérieure à la hauteur de chute - la distance verticale entre une surface de jeu désignée (surface élevée pour se tenir debout, assis ou montée) et la surface de protection en dessous - de votre équipement de jeu.

X3.1.4.3 Vérifier fréquemment l'usure du revêtement de protection.

X3.1.5 Emplacement - Un placement et un entretien corrects du revêtement protecteur sont essentiels. Assurez-vous de:

X3.1.5.1 Etendre le revêtement à au moins 6 pieds de l'équipement dans toutes les directions.

X3.1.5.2 Pour les balancoires de va-et-vient, étendre le revêtement de protection devant et derrière la balançon jusqu’à une distance égale au double de la hauteur de la barre supérieure à partir de laquelle la balançon est suspendue.

Cette information a été extraite des publications CPSC "Surface de feu - Guide d'information technique" et "Manuel pour la sécurité des terrains de jeux publics". Des copies de ces rapports peuvent être obtenues en envoyant une carte postale au: Office of Public Affairs, US Consumer Product Safety Commission, Washington, DC, 20207 ou appelez la ligne sans frais: 1-800-638-2772.

L'American Society for Testing and Materials ne prend aucune position quant à la validité de tout droit parental revendiqué relativement à tout article mentionné dans la présente norme. Les utilisateurs de cette norme sont expressément informés que la détermination de la validité de ces droits parentaux, et le risque de violation de ces droits, sont entièrement de leur propre responsabilité.

La norme est sujette à révision à tout moment par le comité technique responsable et doit être révisée tous les cinq ans et, si elle n'est pas révisée, approuvée ou retiree. Vos commentaires sont invites soit pour la révision de cette norme ou pour des normes supplémentaires et doivent être adressés au siege de l'ASTM. Vos commentaires seront soigneusement examines lors d'une réunion du comité technique responsable auquel vous pourrez assister. Si vous estimez que vos commentaires n'ont pas eté entendus équitablement, vous devriez faire connaître votre point de vue au Comité des normes de l'ASTM. 100, promenade Barr Harbour, West Conshohocken, PA 19428.

Foire aux questions sur le manuel de montage de l'ensemble de jeu:

1. La zone du jeu doit-elle être à niveau?

Oui. Backyard Discovery recommends de placer l'ensemble de jeu sur une surface plate pour une sécurité et une durabilité maximales. Les enjeux fournis doivent être utilisés pour le fixer fermement au sol.

1. Quelle zone de taille est recommandée pour l'ensemble de jeu?

Backyard Discovery recommande au moins un périmètre de 6 pieds (6 pieds) autour et au-dessus de l'ensemble de jeu pour une sécurité maximale.

1. Quelle tranche d'âge est appropriée pour les ensembles de jeu?

Les ensembles de jeu Backyard Discovery sont recommandés pour les enfants de 3 à 10 ans.

1. Le bois est-il traité avec des produits chimiques?

Backyard Discovery utilise 100% de bois de cèdre chinois qui résiste naturellement aux insectes, à la pourriture et à la pourriture. Pour assurer la sécurité de votre enfant, notre bois est entièrement exempt de produits chimiques et nous n'utilisons pas de bois traité sous pression. La tache que nous utilisons est une couche de finition utilisant un produit à base d'eau qui est pour l'apparence seulement.

1. À quelle fréquence le portique devrait-il être teint?

Backyard Discovery recommends que l'ensemble de jeu soit coloré une fois par an. Une teinture à base d'eau ou d'huile peut être utilisée à la discrétion du client.

1. Pourquoi semble-t-il que ma balançoire développe des fissures?

Le bois est un matériel naturel ; aucune pièce n'est exactement identique. Chaque pièce a ses propres caractéristiques et sa propre personnalité et réagit différemment aux changements climatiques. Quand un produit en bois est exposé aux éléments, il développe des « contrôles de bois ». Un contrôle est la séparation radiale des fibres de bois courant avec le grain du bois. Ceux-ci sont causés par les conditions de température et d'humidité variables. Un contrôle n'est pas une fissure - il n'affecte pas la résistance ou la durabilité du bois ou l'intégrité structurelle de l'ensemble de jeu.

1. Les ensembles de jeu Backyard Discovery sont-ils livrés avec une garantie?

Oui. Tous les produits Backyard Discovery sont couverts par une garantie de remplacement de 1 an sur toutes les pièces pour les défauts de fabrication. Notre bois offre une garantie de 5 ans sur la pourriture. Veuillez consulter les détails de la garantie pour plus d'informations.

1. Quelle est la meilleure façon de commencer à assembler l'ensemble de jeu?

Backyard Discovery recommende de retarder toutes les pièces des boîtes et de les classer par numéro de pièce avant de commencer tout assemblage. Cela permettra non seulement un assemblage plus rapide, mais identifiera également toutes les pièces qui pourraient être manquantes ou endommagées afin qu'elles puissent être remplacées avant l'assemblage. Si des pièces sont manquantes ou doivent être remplacées, rendez-vous sur www.backupdiscovery.com/support et suivez les instructions pour les commander. Ensuite, liez le manuel d'assemblage et préparez les outils pour le travail comme recommandé dans le manuel. Si le manuel d'assemblage est perdu ou égaré, un nouveau peut être imprimé à partir du site Web de Backyard Discovery: www.backupdiscovery.com.

1. L'ensemble de jeu semble basculer ou se balancer trop. Qu'est-ce qui ne va pas?

Le basculement est causé par un sol irrégulier ou des obstacles tels que des roches, des racines, etc. sous les rails au sol. Ces derniers doivent être enlevés et le sol doit être nivelé pour éviter le balancement. Assurez-vous également que le jeu est solidement fixé au sol en utilisant les piquets fournis.

1. Les cartes de 2" x 4" ne mesurent pas 2" x 4". Pourquoi pas?

Aux États-Unis, il est courant de désigner les dimensions du bois en utilisant les dimensions de coupe grossière de la scierie et non les dimensions finies. Les détaillants, les magasins à domicile, etc. utilisent tous cette pratique reconnue pour désigner les dimensions du bois. Cependant, les ensembles de jeu Backyard Discovery sont conçus et construits en utilisant les dimensions réelles de sorte que tout va bien et reste ainsi pendant la durée de vie de l'ensemble de jeu.

1. La poutre d'extrémité n'est pas droite de haut en bas. Pourquoi pas ?

C'est normal. Backyard Discovery conçoit des ensembles de jeu de cette façon pour assurer la structure la plus forte possible. Le léger angle ajoute de la force et réduit le balancement et la torsion.

1. Les crochets en S pour les balancoires ne se ferment pas. Qu'est-ce qui ne va pas?

Backyard Discovery recommends de les placer sur une surface dure telle que du béton (ne faites pas cela sur tout ce qui risque de bosseler comme du métal ou du bois fini ou du verre qui se casse!). Cela prendra pas mal de coups, mais les crochets vont se fermer.

Pour plus d'informations et de questions fréquemment posées, veuillez s'il vous plaît vous référer à notre site Web à www.backupdiscovery.com.

Outils requis pour l'installation:

(Ce sont les outils généralement requis pour l'assemblage de nos produits d'extérieur. Ces outils ne sont pas inclus avec l'achat du produit d'extérieur.)

(Metre ruban)

(Marteau arrache-clou)

(Marteau en caoutchouc - optionnel)

(Perceuse sans fil ou perceuse électrique)

(Accessoires de perçage: tête Phillips)

(Un adulte et un assistant adulte)

(Tournevis Phillips)

(Echelle)

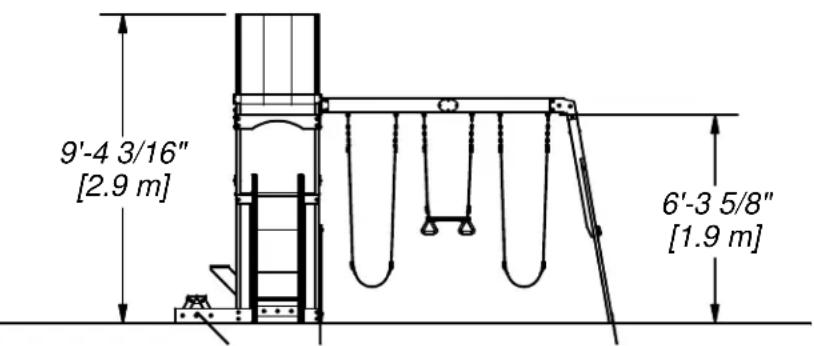

Dimensions de configuration de base

Placez l'ensemble sur un sol plat, à au moins 6 pi [2 m] de toute structure ou obstruction telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

Informations générales:

Votre appareil a été conçu et fabriqué pour les enfants seulement et pour un usage résidentiel seulement.

Un maximum de 150 lb par infant est recommandé pour les activités de jeu conçues pour un usage individuel.

Un maximum de 120 lb par infant est recommandé pour les activités de jeu conçues pour un usage multiple.

Un maximum de 9 enfants est recommandé pour ce balançon.

Notes importantes de montage

Hauteur de jeu sécuritaire: 15'4 3/16" [4.7 m]

Hauteur de chute maximale: 6'3 5/8" [1.9m]

1) Pendant le montage de l'unité, prenez le temps avant et après chaque phase pour vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et un montage incorrect peut en résulter. Un soin particulier doit être pris pour s'assurer que le fort est carré. 2) Serrez fermement les boulons, serrez les écrous des boulons contre le tube ou l'élément. 3) Portez une attention particulière aux éléments nécessaires pour chaque phase. Ils peuvent être une aide précieuse lors du tri de votre bois et de votre matériel. L'assemblage sera facilité si les éléments sont triés par phase. 4) Portez une attention particulière pour vous assurer que vous utilisez le bon matériel dans les phases correctes. L'utilisation d'un matériel incorrect peut entraîner un mauvais montage. 5) Chaque fois que vous utilisez un écrou en T, suivez ces instructions. Placez l'écrou en T dans le trou pré-percé. Tapez dedans avec un marteau. Placez le boulon avec les rondelles sur le côté opposé. Serrez à la main pour s'assurer que le boulon est dans l'écrou en T. Ne pas trop serrer. 6) Lisez attentivement les étapes de chaque phase. Les étapes écrites peuvent inclure des informations importantes non montrées dans les illustrations.

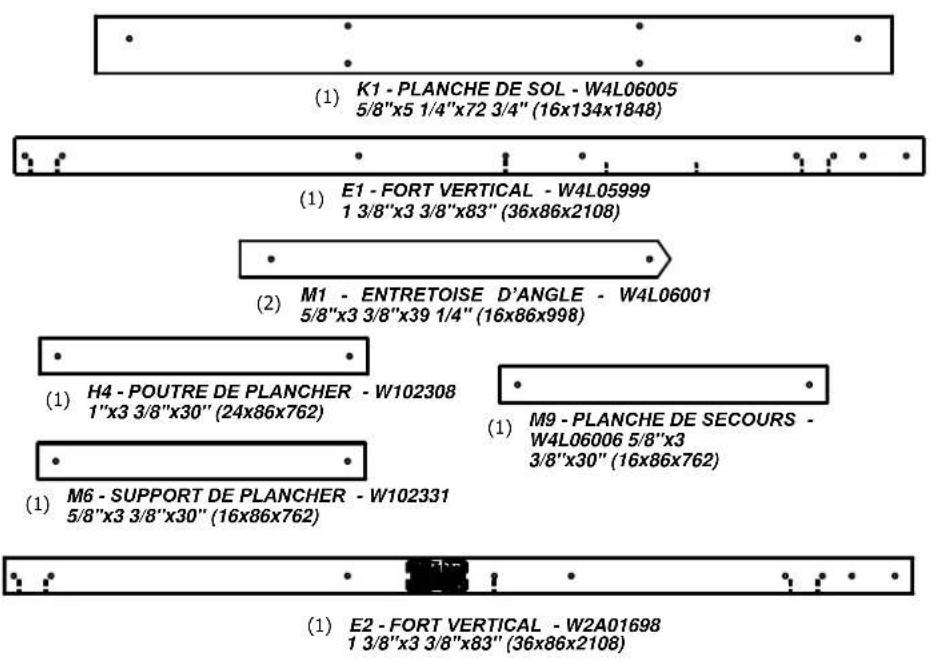

Composants en bois (PAS à l'échelle)

(1) E1-FORT VERTICAL-W4L05999 13/8"x33/8"x83" (36x86x2108)

(1) E2-FORT VERTICAL - W2A01698 13/8"x3 3/8"x83" (36x86x2108)

(1) E3-FORT VERTICAL - W4L05994 13/8"x3 3/8"x83" (36x86x2108)

(1) E4-FORT VERTICAL - W4L06000 13/8"x3 3/8"x83" (36x86x2108)

E77-ENTRETOISE D'ANGLE-W4L04854 2 13/8"x3 3/8"x74 3/8" (36x86x1890)

G1 - SUPPORT À PICNIC SUPÉRIEUR - W4L05998 (2) 1''x5 1/4''x13 7/8'' (24x134x352)

H1-Croisillonnement transversal pour le toit-W102301 1"x3 3/8"x62 1/2" (24x86x1588)

H2-SUPPORTDEPAROI-W102334 1"x33/8"x487/8"(24x86x1242)

H3-BACHE VERTICALE-W102340 1"x33/8"x37"(24x86x940)

H4-POUTRE DE PLANCHER-W102308 1"X33/8"x30"(24x86x762)

(1) H5 - POUTRE DE BALANCOIRE - W102303 1"x3 3/8"x30" (24x86x762)

(1) H6 - SUPPORT DE PLANCHER - W102338 1"x3 3/8"x30" (24x86x762)

(1) H7 - CROISILLONNEMENT TRANSVERSAL POUR LE TOIT - W4L05909 1"x3 3/8"x62 1/2" (24x86x1588)

(1) H79 - SUPPORT ARRIÈRE - W4L04855 1"x3 1/2"x42" (24x86x1072)

(2) J1-COURROIE D'ATTACHE -W4L05996 1''x2 3/8''x7''(24x60x178)

Composants en bois

(1) K1-PLANCHDE SOL-W4L06005 5/8"x51/4"x723/4"(16x134x1848)

Accessoires (PAS À L'ÉCHelle)

(1) TB-ÉQUERRE D'EXTENSION GAUCHE DE BALANÇOIRE - A100325

UA-BACHE 4x686x2506-A100341 1/64"x27"x98 5/8" (.4x686x2506)

(1) TC-ÉQUERRE D'EXTENSION DROITE DE BALANÇOIRE - A100326

(2) CHÂINE TRESSÉE - SIÈGE JAUNE - A6P00297

(2) FA-MAILON-A100069

(3)-ROCHER HC VERT #1-A6P00036

(1) HC-BYD TAG D'IDENTIFICATION (LARGE) 2011 AVEC AGES - A100164

(2) GD-EQUERRE EN 66x66x127-A100140

(1) EK - RAMPE DROITE DE GLISSADE VERTE 8' - A100054

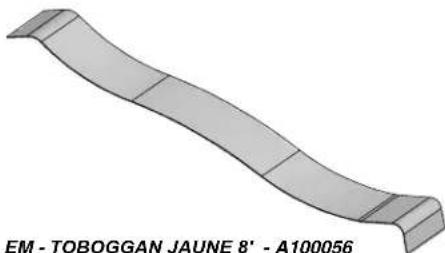

(1) EL - RAMPE GAUCHE DE GLISSADE VERTE 8' - A100055 (1) EM - TOBOGGAN JAUNE 8' A100056

(1) TRAPEZE A6P00034

(3)-ROCHERHCVERT#2-A6P00037

(1) SB74 - EXTENSION DES POUTRES DE BALANÇOIRE - W14L12028 2"x5 1/4"x89 1/2"(50x134x2274)

(2) Équerre en 66x66x127-A100140

(1) TB-ÉQUERRE D'EXTENSION GAUCHE DE BALANÇOIRE - A100325

(1) TC-ÉQUERRE D'EXTENSION DROITE DE BALANÇOIRE - A100326

ENSEMBLE FAISCEAU DE BALANÇOIRE ÉTAPE 1

W71-SUPPORT DE POUTRES DE BALANCOIRE-W4L04856 2''x3 3/8''x49 5/8'' (50x86x1260)

H79 - SUPPORT ARRIÈRE - W4L04855 1"x3 1/2"x42" (24x86x1072)

E77-ENTRETOISE D'ANGLE-W4L04854 13/8"x33/8"x743/8"(36x86x1890)

ENSEMBLE FAISCEAU DE BALANÇOIRE ÉTAPE 2

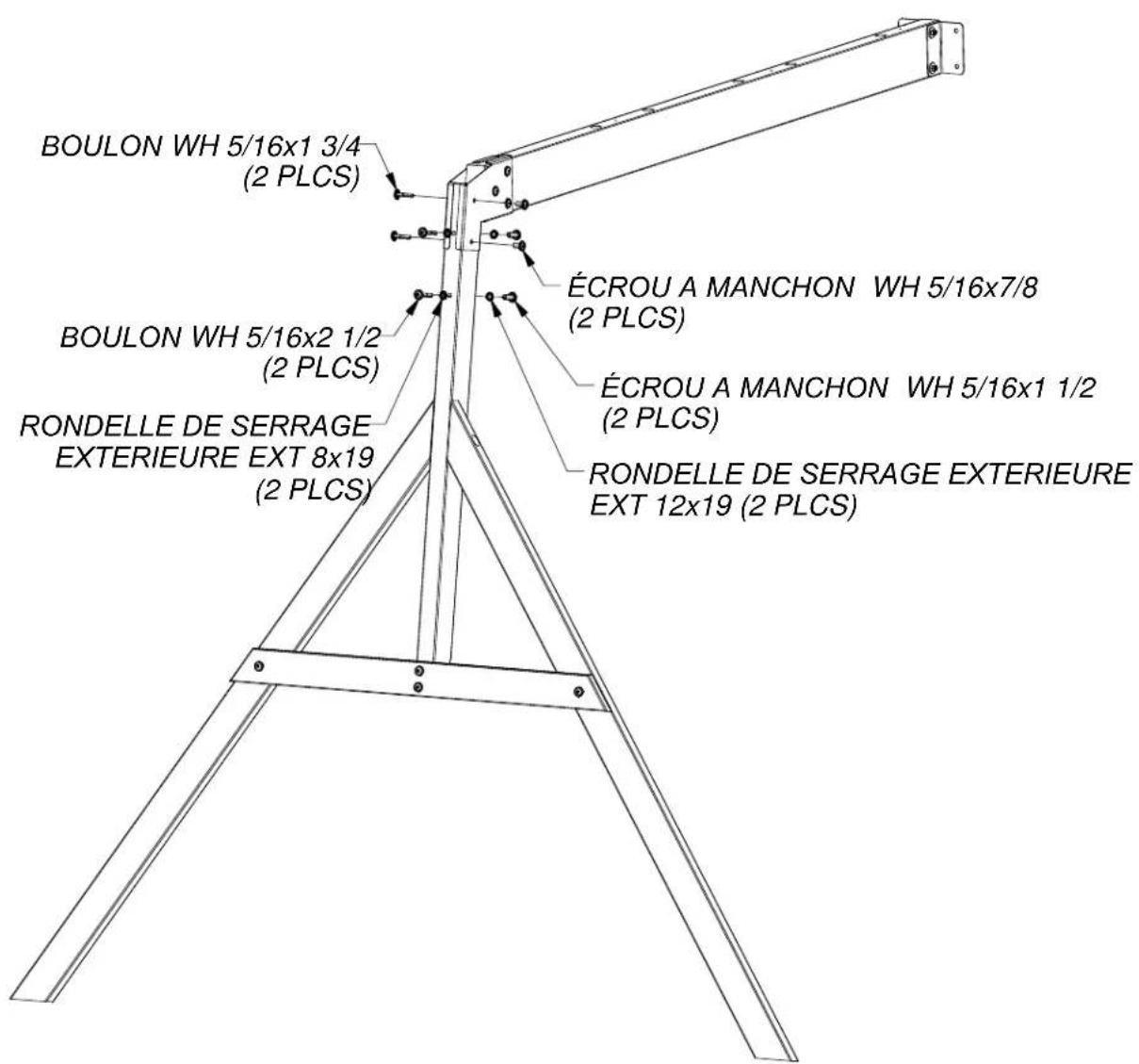

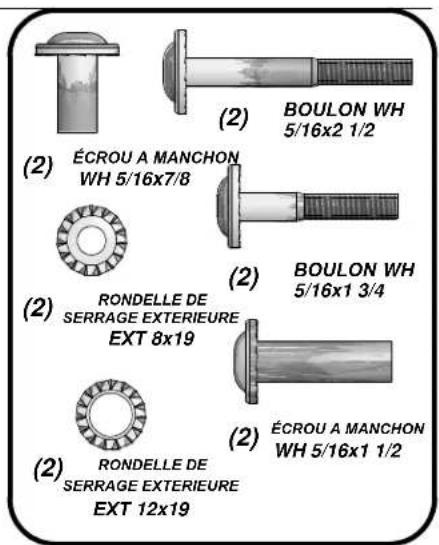

Ensemble faisceau de balançoire étape 3

(6) BZ - MAILLON CROCHET À BALANÇOIRE - H100099

ENSEMBLE FAISCEAU DE BALANÇOIRE ÉTAPE 4

1. L'écrou de blocage doit être serré jusqu'à ce que la boucle soit bien serrée contre la rondelle de sécurité.
2. Le boulon de suspension doit être orienté comme indiqué afin d’éviter d’endommager le boulon de suspension.

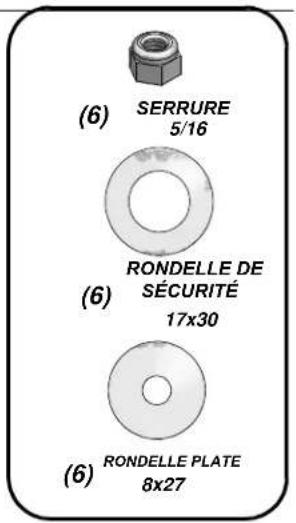

MAILLON CROCHET À BALANÇOIRE (6 PLCS)

SERRURE 5/16 (6 PLCS)

RONDELLE PLATE 8x27 (6 PLCS)

RONDELLE DE SÉCURITÉ 17x30 (6 PLCS)

M77-ENTRETOISEDETOBOGGAN-W100544 5/8"x33/8"x171/4"(16x86x438)

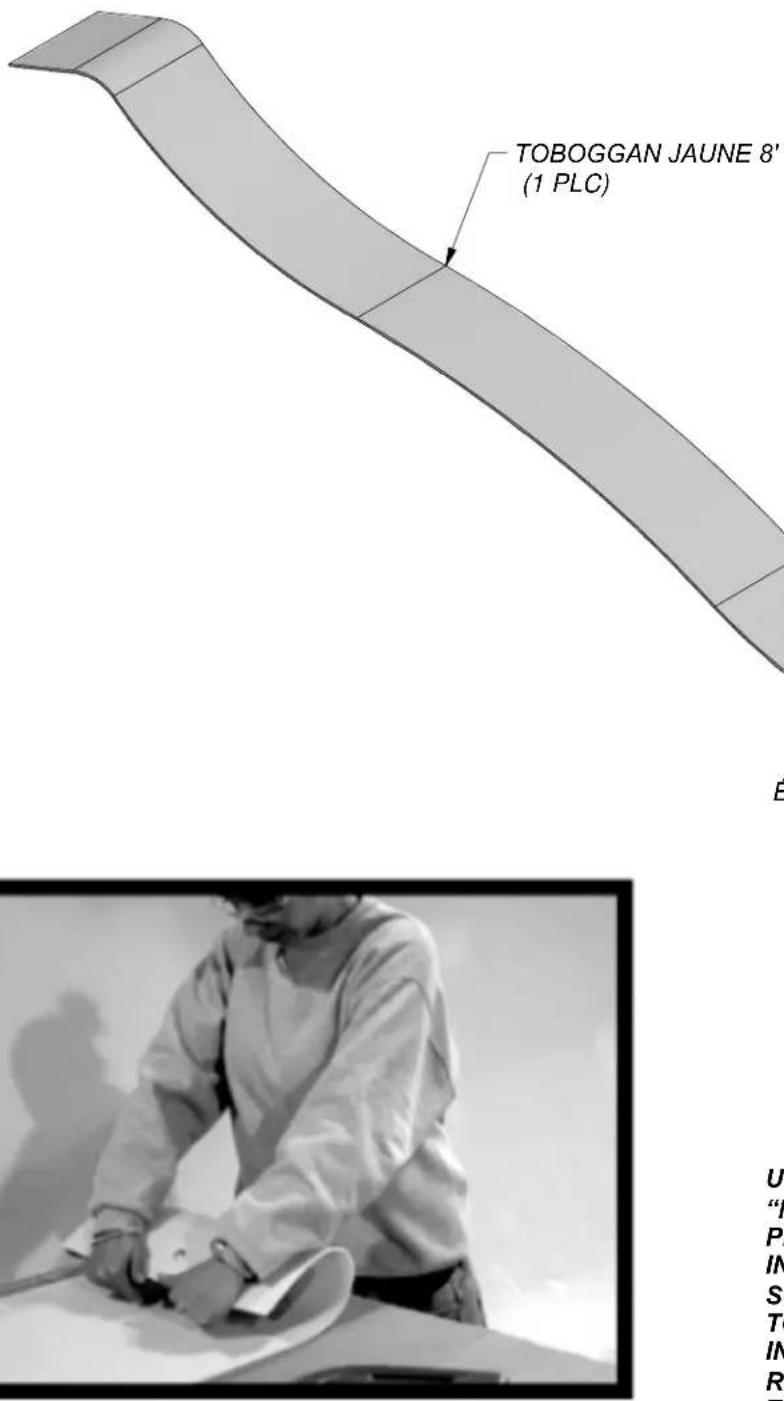

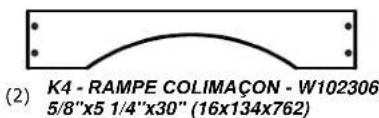

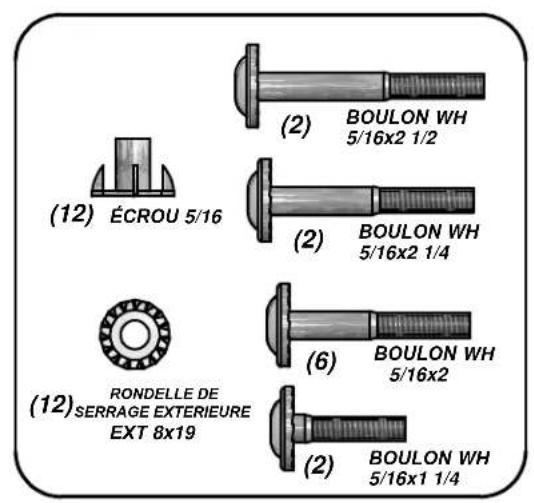

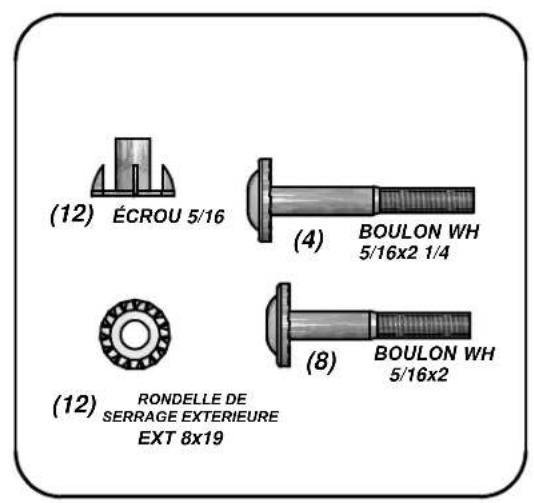

Montage de la glissièretape 1

(3) ÉCROU 5/16

(3) BOULON WH 5/16x1/2

UTILISEZ L'ENTRETOISE TOBOGGAN "M77" COMME EXAMPLE AFIN DE PERCER LES PLACEMENTS DES TROUS INFÉRIÉURS DU TOBOGGAN. SOYEZ SÜR DE BIEN PLACER L'ENTRETOISE TOBOGGAN AU MOINS À ¼" DU BORD INFÉRIÉUR DU TOBOGGAN AVANT DE RÉALISER LES PLACEMENTS DE TROUS.

(1)EK - RAMPDE DROITE DE GLISSADE VERTE -A100054

(1) EL - RAMPE GAUCHE DE GLISSADE VERTE - A100055 M78-ENTRETOISE CENTRALE DE COTÉ-W100545 5/8"x33/8"x171/4"(16x86x438)

MONTAGE DE LA GLISSIÈRE Tape 2

A NOTER: ASSUREZ-VOUS QUE LES SUPPORTS ET LE TOBOGGAN SOIENT ENTIEREMENT EN LIGNE AVEC LES CANAUX DE RAME DE GLISSAGE.

ASTUCE: UN ASSISTANT EST NÉCESSAIRE À CETTE ÉTAPE.

ÉTAPE1

ÉTAPE 2

ÉTAPE 4

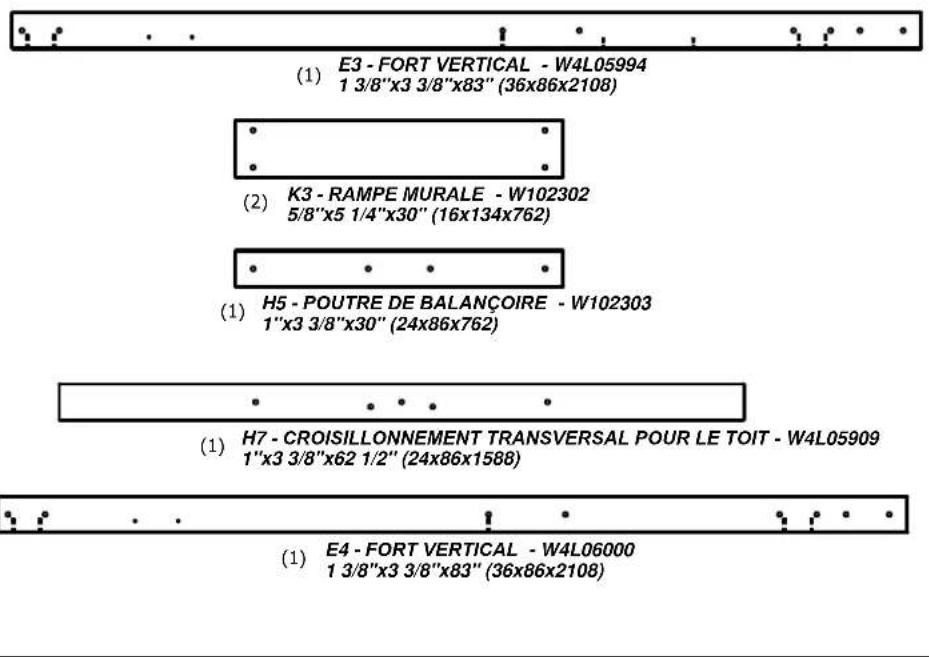

(1) H1 - CROISILLONNEMENT TRANSVERSAL POUR LE TOIT - W102301 1"x3 3/8"x62 1/2" (24x86x1588)

(1) K3 - RAMPE MURALE - W102302 5/8"x5 1/4"x30" (16x134x762)

H4-POUTRE DE PLANCHER-W102308 1"X33/8"x30"(24x86x762)

(1) M6-SUPPORTDEPLANCHER-W102331 5/8"x33/8"x30"(16x86x762)

(1) O1-PLANCHDE SECOURS-W102307 5/8"x13/8"x30"(16x34x762)

ÉTAPE 5

ETAPE6

(2) K2-PLANCHDE SOL-W4L05997 5/8"x51/4"x521/2"(16x134x1334) ETAPE7

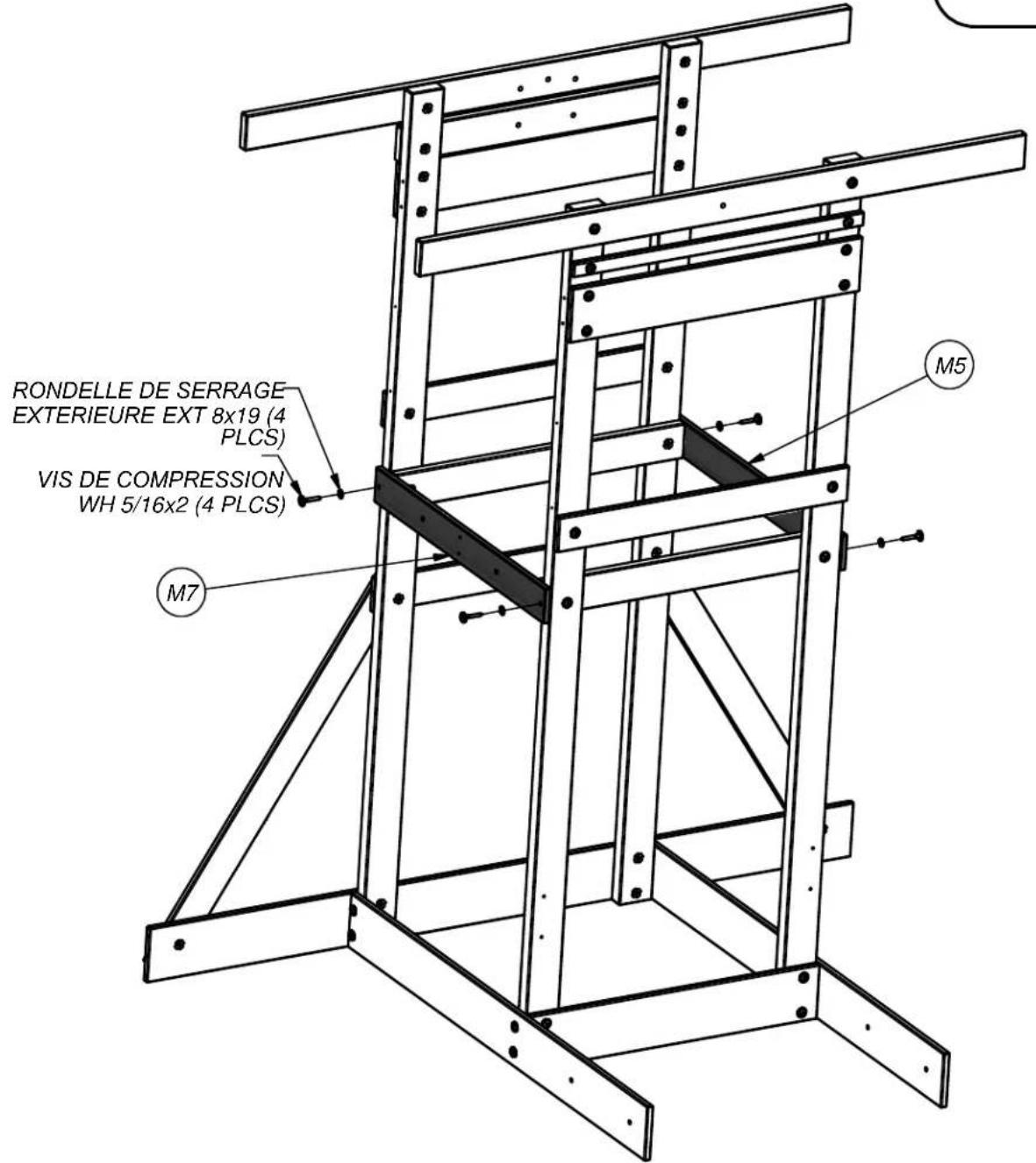

(1) M7-SUPPORTDEPLANCHER-W4L06003 5/8"x33/8"x30"(16x86x762)

(1) M5-SUPPORT DE PLANCHER-W102309 5/8"x3 3/8"x30"(16x86x762) ETAPE8

ETAPE 9

(1) H6-SUPPORT DE PLANCHER-W102338 1^ 33 / 8^ 30^ (24x86x762)

(1) ÉTIQUETTE DE RÉVISION “B” - A100315

ÉTAPE 10

(2) K5-PLANCHE DE PARQUET EXTERIEUR - W102333 5/8"x5 1/4"x27 1/8" (16x134x688)

ÉTAPE 11

ÉTAPE 12

H2-SUPPORTDEPAROI-W102334 1"x3 3/8"x48 7/8" (24x86x1242)

(6) M11-PLANCHE MURALE-W4L06002 5/8"x3 3/8"x20 1/4" (16x86x514)

(1) M12-PLANCHE MURALE-W4L06004 5/8"x3 3/8"x20 1/4" (16x86x514)

(2) M10-PLANCHE MURALE -W102335 5/8"X3/8"X201/4"(16x86x514)

(3)-ROCHER HC VERT #1-A6P00036

(3)-ROCHERHCVERT#2-A6P00037

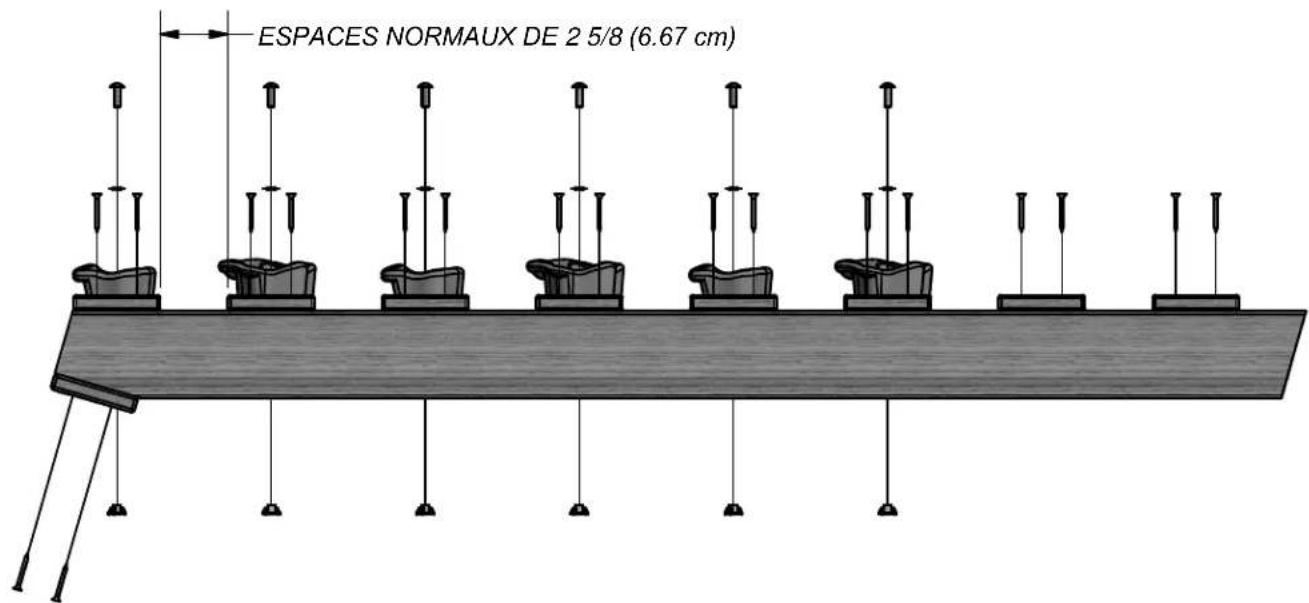

ÉTAPE 13

ASSEMBLAGE D'ECHELLE DE ROCHE

ÉTAPE 14

BOULON WH 5/16x1 1/4

(2) RONDELLE DE (2) SERRAGE EXTERIEURE EXT 8x19

(3) 49 - PALISSADE - 53 - W4L053745 / 6''x3 / 38''x20 / 38''(16x86x518)

ÉTAPE 15

ÉTAPE 16

ÉTAPE 17

UA-BACHE.4x686x2506-A100341 1/64"x27"x985/8"(.4x686x2506)

ÉTAPE 18

ÉTAPE 19

(2) M3-SIEGE DE PICNIC/SUPERIEUR-W102347 5/8"x3 3/8"x31"(16x86x786)

N3-COURROIE D'ATTACHE-W102344 5/8"x2 3/8"x6"(16x60x152)

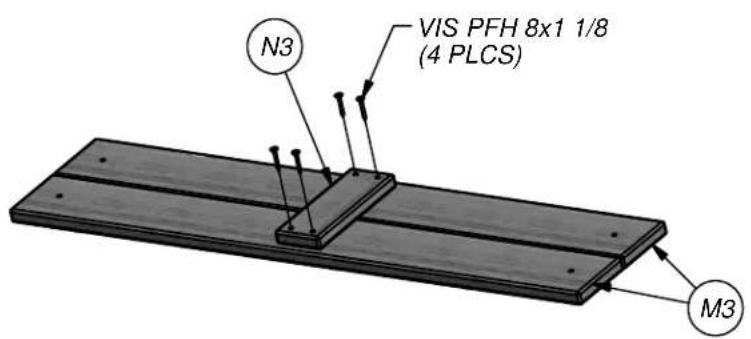

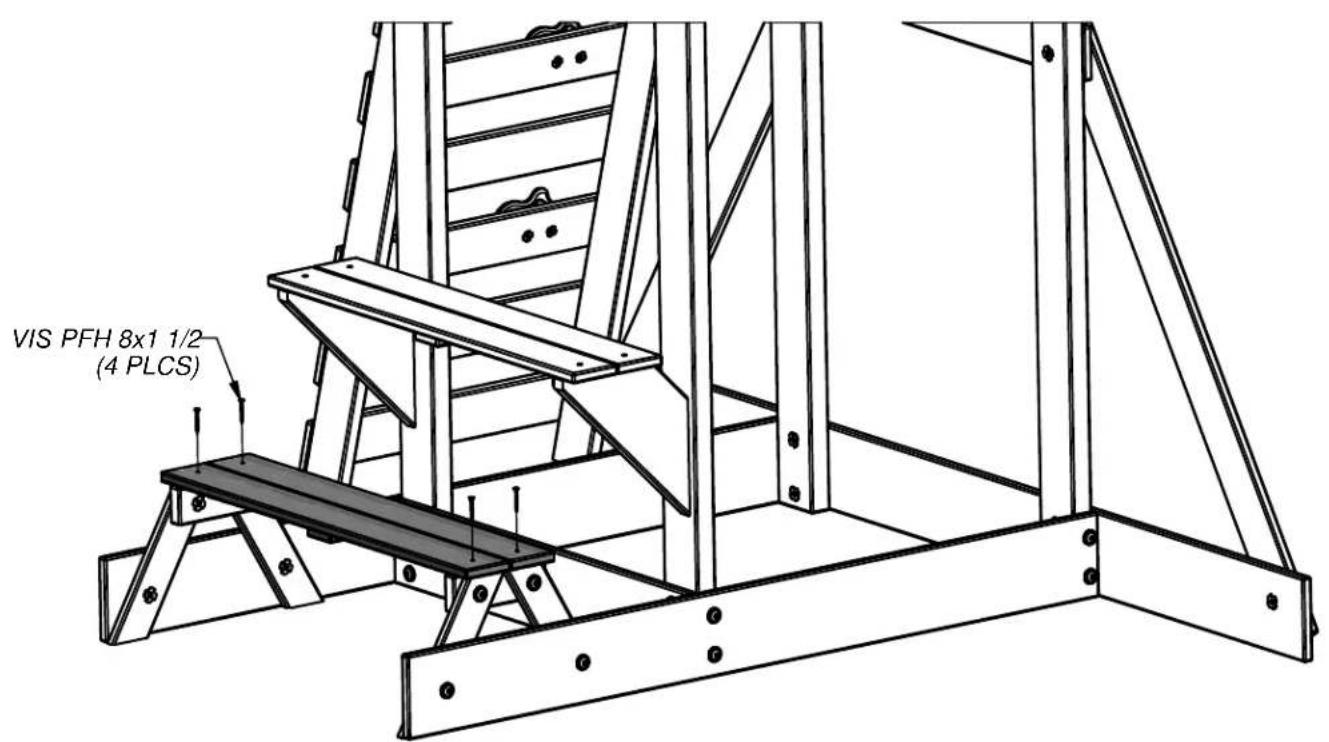

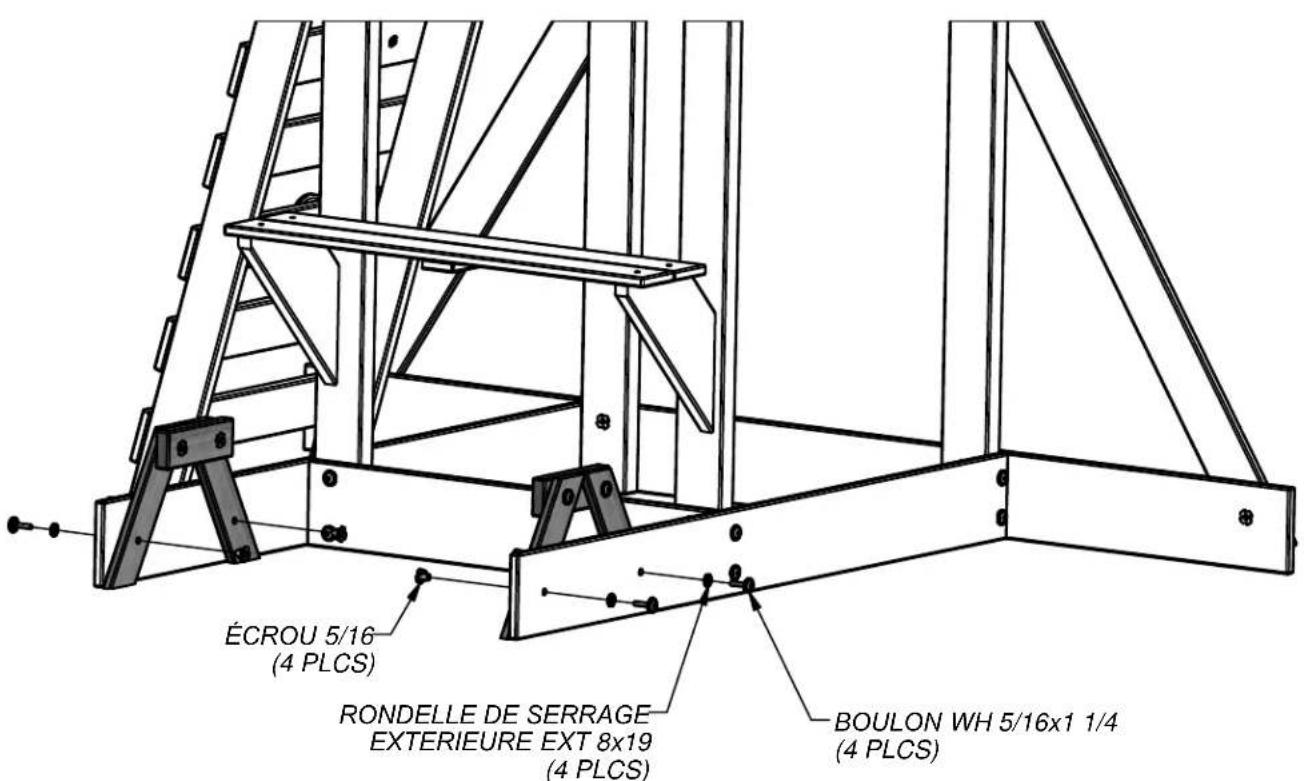

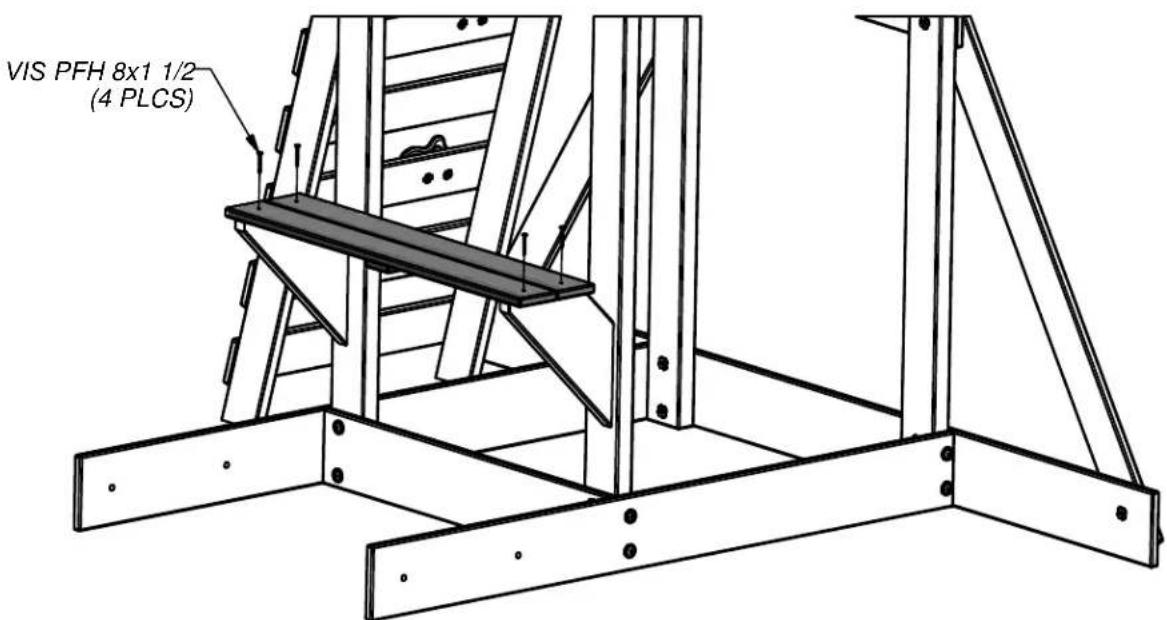

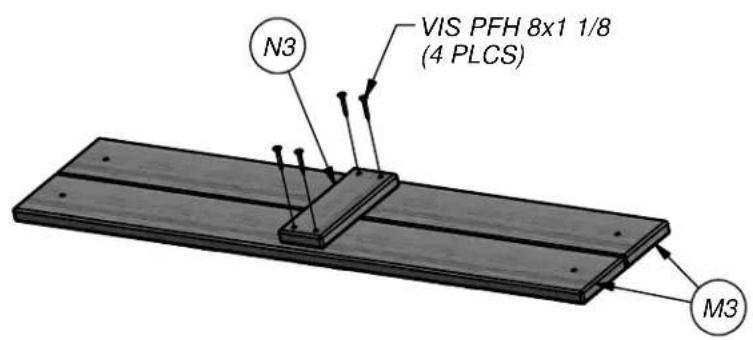

Étape 20

ÉTAPE 21

(2) M3-SIEGE DE PICNIC/SUPERIEUR-W102347 5/8"x3 3/8"x31"(16x86x786)

(1) N3-COURROIE D'ATTACHE - W102344 5/8"x2 3/8"x6" (16x60x152) ÉTAPE 22

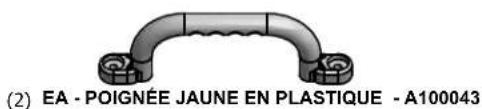

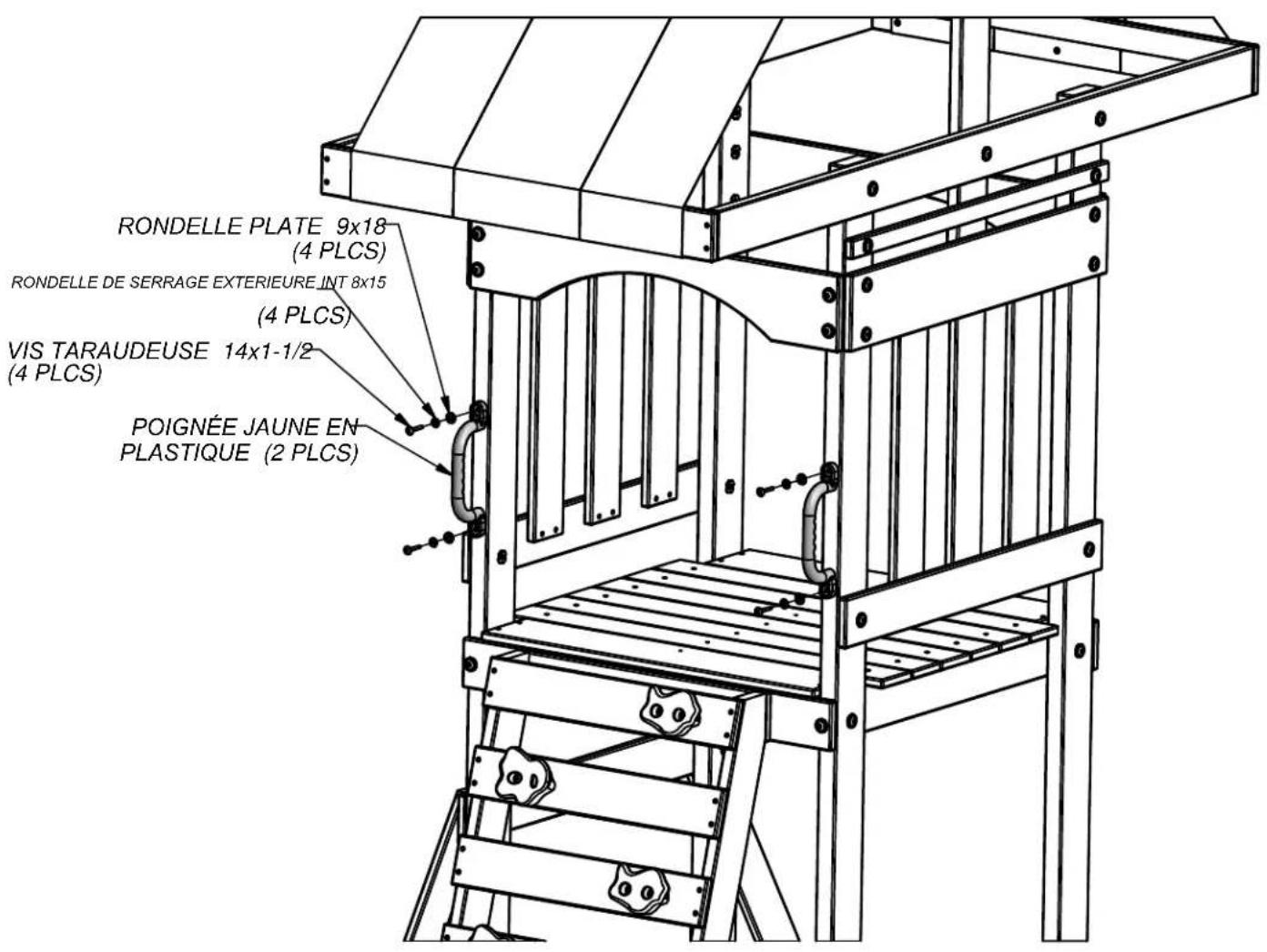

(2) POIGNEE JAUNE EN PLASTIQUE - A100043

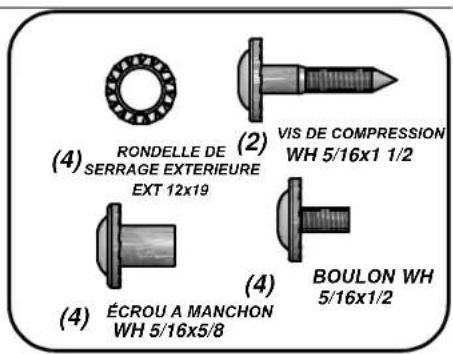

Étape 23

(4) VIS TARAUDEUSE 14x1-1/2

RONDELLE DE (4) SERRAGE EXTERIEURE EXT 8x15 RONDELLPLATE 9x18

ÉTAPE 24

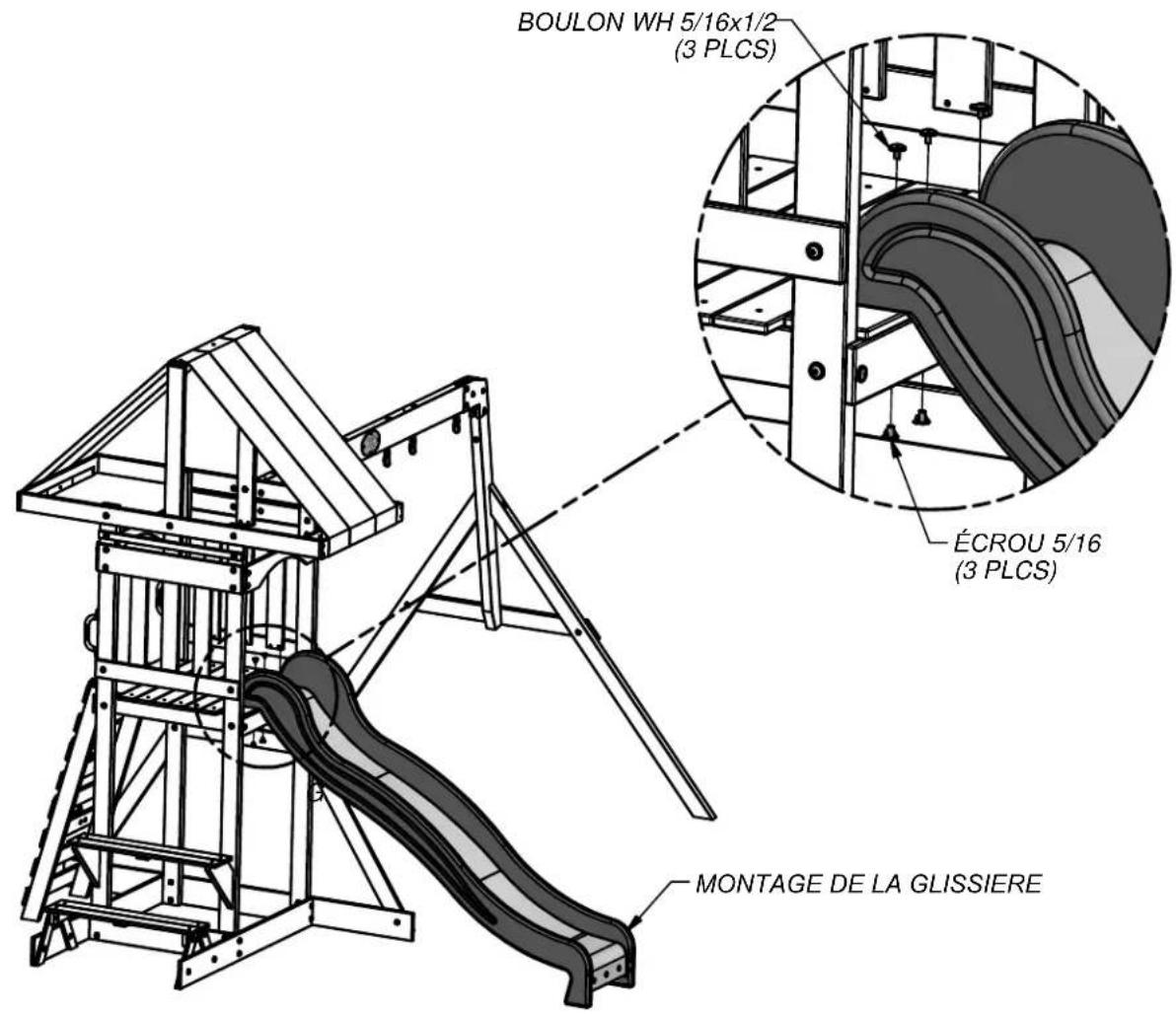

MONTAGE DE LA GLISSIERE

ÉTAPE 25

(2) CHAINE TRESSE- SIEGE JAUNE - A6P00297

ÉTAPE 26

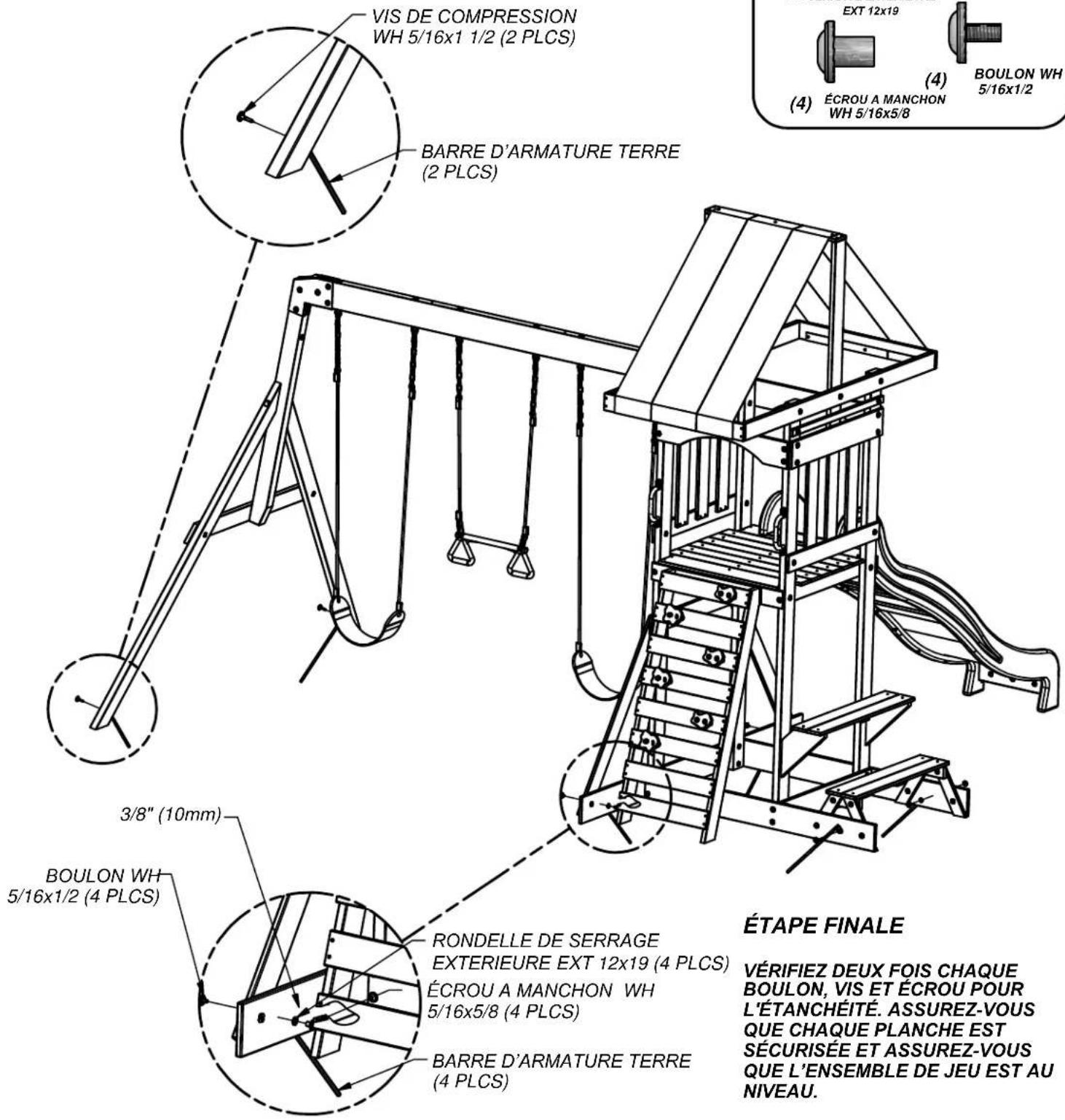

Étape FINALE

VERIFIEZ DEUX FOIS CHAQUE BOULON, VIS ET ECROU POUR L'ETANCHÉITE. ASSUREZ-VOUS QUE CHAQUE PLANCHE EST SECURISÉE ET ASSUREZ-VOUS QUE L'ENSEMBLE DE JEU EST AU NIVEAU.

PROFITEZ DE VOTRE NOUVEL ENSEMBLE DE JEUI

Garantie limitée

Cette garantie limitée de Backyard Discovery s'applique aux produits fabriqués sous la marque Backyard Discovery ou ses autres marques, y compris, mais sans s'y limiter, les produits Backyard Botanical, Adventure Playsets et Leisure Time Products.

Backyard Discovery garantit que ce produit est exempt de défaut de matériaux et de fabrication pour une période d'un (1) an à compter de la date d'achat originale. Cette garantie d'un (1) an couvre toutes les pièces incluant le bois, le matériel et les accessoires. Tout le bois comporte une garantie au prorata de cinq (5) ans contre la pourriture et la pourriture. Reportez-vous à l'annexe ci-dessous pour connaître les frais associés au remplacement des pièces en vertu de cette garantie limitée. En outre, Backyard Discovery remplacera toutes les pièces dans les 30 premiers jours suivant la date d'achat qui auraient été manquantes ou endommagées dans l'emballage d'origine.

Cette garantie s'applique au propriétaire et au titulaire d'origine et est non transférable. Un entretien régulier est nécessaire pour assurer une durée de vie et une performance maximales de ce produit et le défaut d'entretien du produit par le propriétaire conformément aux exigences de maintenance peut annuler cette garantie. Les directives d'entretien sont fournies dans le manuel du propriétaire.

Cette garantie limite ne couvre pas:

• Travail pour toute inspection
• Main-d'œuvre pour le remplacement de tout article défectueux
• Dommages indirects ou consécutifs
• Les défauts cosmétiques qui n'affectent pas les performances ou l'intégrité d'une pièce ou de l'ensemble du produit. Vandalisme, utilisation inappropriée, défaillance due au chargement ou à l'utilisation au-delà des capacités indiquées dans le manuel d'assemblage applicable.
• Les actes de la nature, y compris, mais sans s'y limiter, le vent, les tempêtes, la grêle, les inondations, l'exposition excessive à l'eau
• Installation incorrecte, y compris, mais sans s'y limiter, l'installation sur un sol inégal, inégal ou meuble. Torsion mineure, gauchissement, vérification ou toute autre propriété naturelle du bois qui n'affecte pas la performance ou l'intégrité.

Les produits Backyard Discovery ont été conçus pour la sécurité et la qualité. Toute modification apportée au produit d'origine pourrait endommager l'intégrité structurale de l'unité, ce qui pourrait entraîner une défaillance et des blessures possibles.

La modification annule toutes les garanties et Backyard Discovery n'assume aucune responsabilité pour les produits modifiés ou les conséquences résultant de la défaillance d'un produit modifié.

Ce produit est garanti pour USAGE RÉSIDENTIEL SEULEMENT. En aucun cas, un produit Backyard Discovery ne devrait être utilisé dans des lieux publics. Une telle utilisation peut entraîner une défaillance du produit et des blessures potentielles. Toute utilisation publique annulera cette garantie. Backyard Discovery rejette toutes les autres représentations et garanties de toute nature, explicites ou implicites.

Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également avoir d'autres droits qui varient d'un état à l'autre ou d'une province à l'autre. Cette garantie exclut tous les dommages consécutifs, cependant, certains états n'autorisent pas la limitation ou l'exclusion des dommages consécutifs et par conséquent cette limitation peut ne pas s'appliquer à vous.

Calendrier de remplacement des pièces au prorata

Age du produit	Paientement Client
Toutes les pièces
0-30 jours à partir de la date de l'achat	0 et livraison gratuite
31 jours à un an	0 + S&H
Pourriture de bois et délabrement uniquement
1 an	$0 et livraison gratuite
2 ans	20% + S&H
3 ans	40% + S&H
4 ans	60% + S&H
5 ans	80% + S&H
Plus de 5 ans	100% + S&H
