Type de produit	Gabion et mur de pierres modulaire
Marque	Giardino
Modèle	5150333 (série Varese)
Catégorie	Matériaux de construction
Matériau	Acier galvanisé
Dimensions disponibles	Hauteur : 300 ou 600 mm ; Largeur : 600, 900, 1200, 1800 mm ; Profondeur : 120 mm
Taille de maille	100 x 37.5 mm ou 30 x 30 mm selon modèle
Accessoires inclus	Tirants entretôses (longueurs : 50, 30, 13.6, 20 cm), crampons galvanisés
Utilisation principale	Construction de murs de soutènement, bordures, décoration paysagère
Consignes de sécurité	Voir au verso de l'étiquette du produit ; utiliser des gants et lunettes de protection
Préparation du sol	Sur dalle béton, pierres ou stabilisé ; assurer le nivellement
Assemblage	Relier d'abord au milieu, puis les côtés, puis les intervalles ; utiliser une pince spéciale
Remplissage	Par couches de 4 mailles avec pierres, placer les tirants tous les 4 mailles
Accessoires recommandés	Poteau U (terminaison) et poteau H (intermédiaire) galvanisés, hauteurs 100, 170, 230 cm
Entretien	Aucun entretien spécifique ; vérifier périodiquement la stabilité
Pièces détachées	Tirants (réf. 5150520, 5150525, 5150530, 5150535), crampons (réf. 6310321), piquets T (réf. 5146, 5351, 5701)
Réparabilité	Remplacer les éléments endommagés par des pièces d'origine
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - 5150333 Giardino

Comment assembler les gabions Varese ?

Ouvrez et vérifiez toutes les parties. Consultez les consignes de sécurité. Utilisez une pince spéciale. Assemblez les côtés les uns sur les autres en reliant d'abord au milieu, puis les deux côtés extérieurs, puis les intervalles.

Comment préparer le sol pour installer un gabion ?

Le sous-sol peut être sur dalles béton, sur pierres ou sur stabilisé. Assurez-vous que la surface soit de niveau avant de positionner le gabion.

Quels outils sont nécessaires pour l'assemblage ?

Une pince spéciale est recommandée pour relier les mailles. Des gants et lunettes de protection sont conseillés pour la sécurité.

Comment remplir le gabion avec des pierres ?

Commencez par remplir 4 mailles de hauteur avec des pierres. Placez la première rangée de tirants en comptant 4 en hauteur et 4 en largeur. Continuez ainsi, puis installez la deuxième série de tirants après avoir rempli 4 mailles supplémentaires.

Quelle est la différence entre les modèles Varese 100H et 30H ?

La taille de la maille diffère : 100 x 37.5 mm pour la série 100H, et 30 x 30 mm pour la série 30H. Les dimensions des panneaux (hauteur, largeur, profondeur) sont les mêmes.

Comment fixer les poteaux pour un mur de pierres ?

Fixez et ancrez le poteau U (terminaison) dans le sol, puis mesurez et placez les poteaux H (intermédiaires). Mettez les poteaux droits, ajoutez du stabilisé ou des dalles, et ajustez la surface. Placez les gabions entre les poteaux.

Quels accessoires sont disponibles pour renforcer les gabions ?

Des tirants entretôses de différentes longueurs (Garda 50 cm, Como 30 cm, Varese 13.6 cm, Como Bordure 20 cm) et des crampons galvanisés (sachet de 80 pièces). Les poteaux U et H sont également disponibles en hauteurs 100, 170 et 230 cm.

Peut-on utiliser des remplissages différents dans les gabions ?

Oui, la technique 'gabion dans gabion' permet différents remplissages. Fixez le côté haut seulement d'un côté pour créer des compartiments.

Où trouver les consignes de sécurité détaillées ?

Les consignes de sécurité se trouvent au verso de l'étiquette apposée sur le produit. Il est important de les consulter avant toute installation.

Comment assurer la stabilité du mur de gabions ?

Utilisez des tirants entretôses à chaque rangée de 4 mailles. Pour les tirants 3 et 4, ne comptez que 3 mailles pour une extra stabilité. Assurez-vous que le gabion soit de niveau et bien rempli.

MODE D'EMPLOI 5150333 Giardino

Gabions et mur de pierres

Voir au verso de l'étiquette qui se trouve sur le produit.

Essayez notre outil de calcul pour projets de gabions sur notre site web

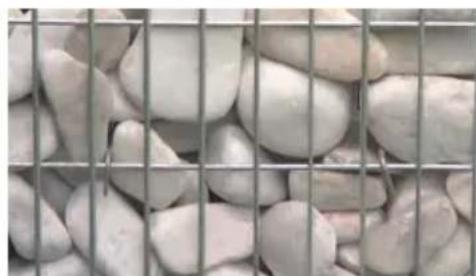

VARESE

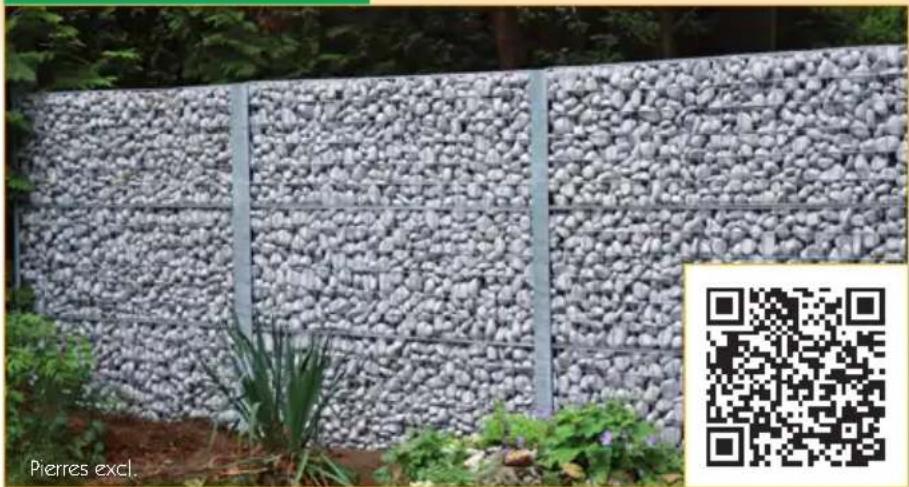

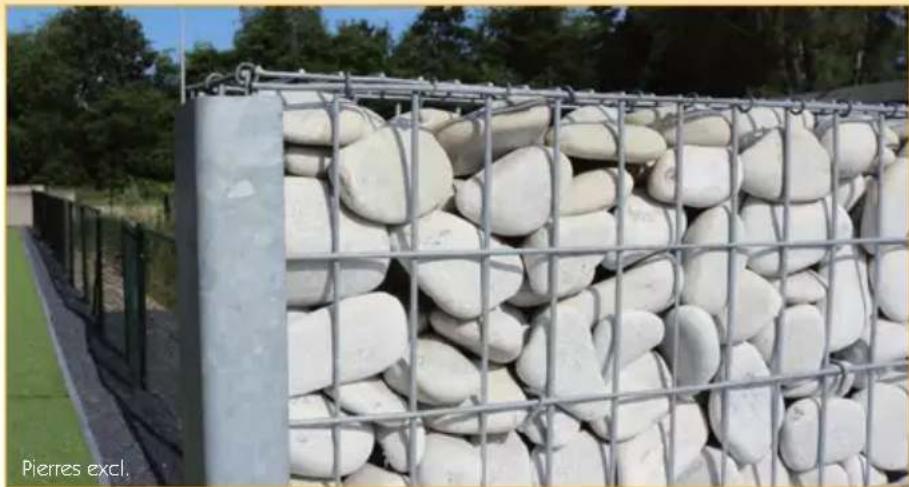

Pierres excl.

Modèle	Art. n°	Dimensions mm H x L x P	Maille mm
Varese 100H 600 mm	5150570 600	x 600 x 120 100 x 37,5
	5150567	600 x 900 x 120	100 x 37,5
	5150566	600 x 1200 x 120	100 x 37,5
	5150560	600 x 1800 x 120	100 x 37,5
Varese 100H 300 mm	5150580 300	x 600 x 120 100 x 37,5
	5150581	300 x 900 x 120	100 x 37,5
	5150582	300 x 1200 x 120	100 x 37,5
	5150583	300 x 1800 x 120	100 x 37,5
Varese 30H 600 mm	5150572 600	x 600 x 120 30 x 30
	5150569	600 x 900 x 120	30 x 30
	5150568	600 x 1200 x 120	30 x 30
	5150565	600 x 1800 x 120	30 x 30
Varese 30H 300 mm	5150586 300	x 600 x 120 30 x 30
	5150587	300 x 900 x 120	30 x 30
	5150588	300 x 1200 x 120	30 x 30
	5150589	300 x 1800 x 120	30 x 30

CONSIGNES DE SÉCURITÉ POUR LE PLACEMENT DES GABIONS VARESE :

Voir au verso de l'étiquette qui se trouve sur le produit.

• Le poteau U galvanisé > poteau de terminaison pour le mur de pierres Varese
• Le poteau H galvanisé → poteau intermédiaire pour le mur de pierres Varese

• Elle convient pour la fixation de crampons de 19 mm lors de l'utilisation de gabions et murs de pierres.
• Art. n° 6310500

TIRANTS ENTRETOISES

• Pour un renforcement de la solidité de gabions et murs de pierres
• : 4.0 mm
  • Tirants Garda Art. n° 5150520, 50 cm
  • Tirants Como Art. n° 5150525, 30 cm
  • Tirants Varese Art. n° 5150530, 13.6 cm
  • Tirants Como Bordure Art. n° 5150535, 20 cm
  • Conditionnement : sachet de 4 pièces

CRAMPONS

• Crampons galvanisés
- Art. n°. 6310321
- Conditionnement : sachet de 80 pièces

80 pièces

ATTACHE-MUR

• Conditionnement: par pièce

• Piquet T, galvanisé après
- : 30 × 3.0 ~mm
• Art. n° 5146, H 1450 mm
• Art. n° 5351, H 1750 mm
• Art. n° 5701, H 2000 mm

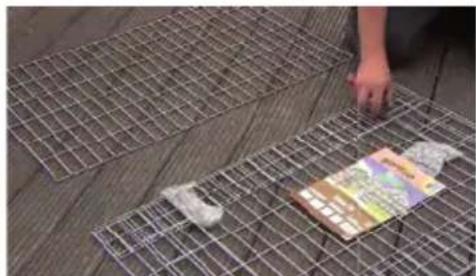

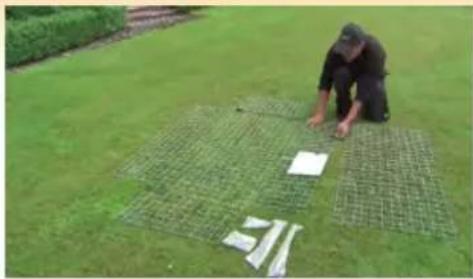

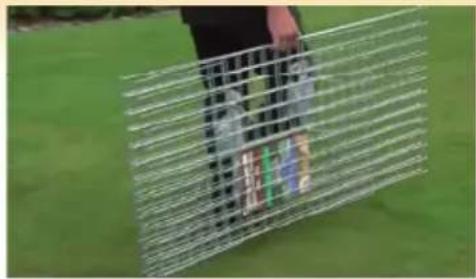

Ouvrez et vérifiez tous les parties

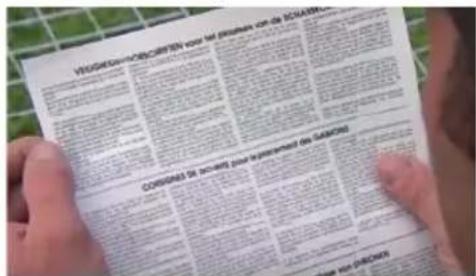

Consultez les consignes de sécurité

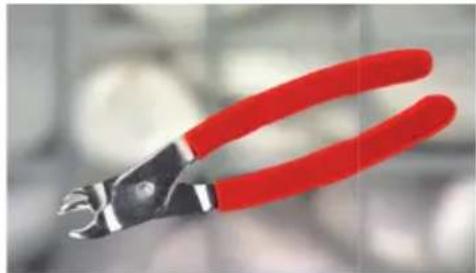

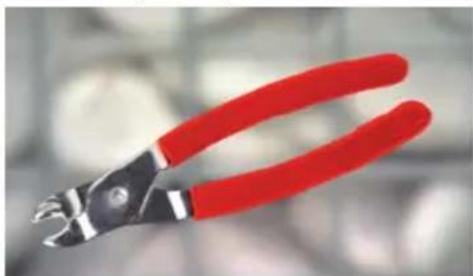

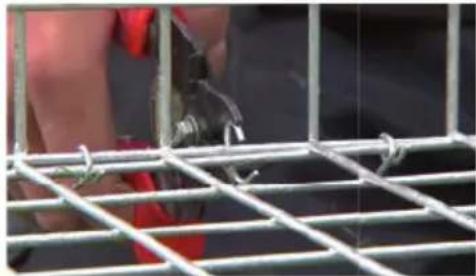

Utilisez une pince spéciale

VHUGDEREN-DISCIPATION PARTE DES PRAISES CON LA CHAUSTE CONSPES ET ANNÉT DE VARGOUX

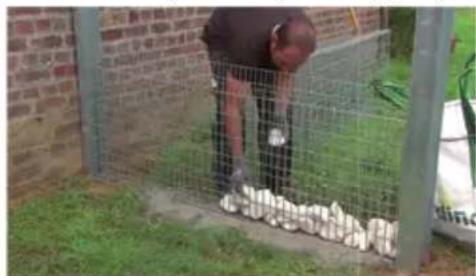

Conseil: d'abord relier au milieu, puis les 2 côtés, après les intervalles

Attachez le haut seulement d'un côté

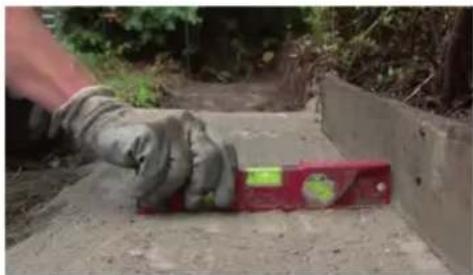

Le sous-sol: sur dalles béton

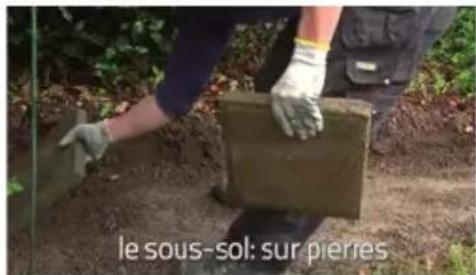

le sous-sol: sur pierres

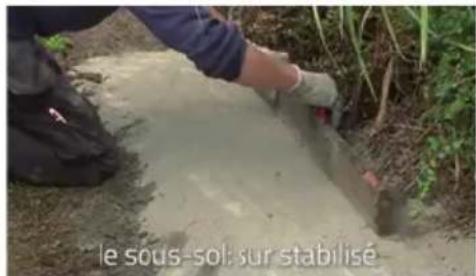

ou le sous-sol: sur stabilisé

le sous-sol: sur stabilisé

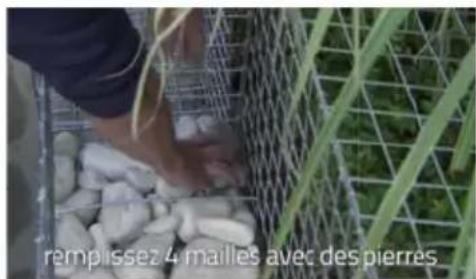

Assurez-vous que le gabion soit bien de niveau et commencez à remplir le gabion avec des pières (4 mailles d'hauteur)

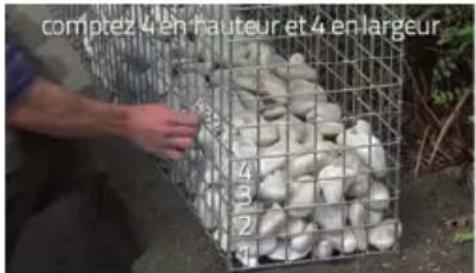

Positionner la première rangée de triants Comptez 4 en hauteur et 4 en largeur, même chose pour tirant 2

comptez 4 en hauteur et 4 en largeur 4 3 2 1

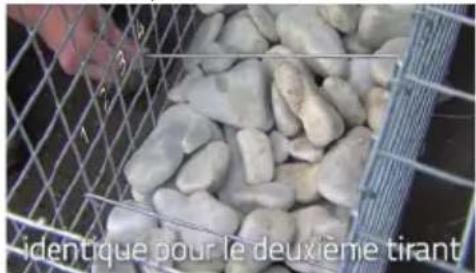

identique pour le deuxième tirant

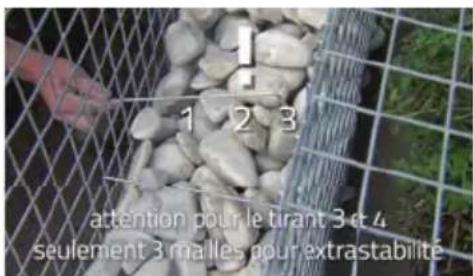

Attention: Pour les tirants 3 et 4 seulement 3 mailles pour extra stabilité

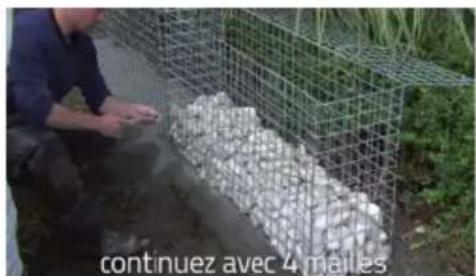

Continuez avec 4 mailles

1 1 2 3 attention pour le tirant 3 et 4 seulement 3 malles pour extrastabilité

continuez avec 4 mailes

Remplissez 4 mailles avec des pierres et installez deuxième série de tirants en remplissez jusqu'en haut

remplissez 4 mailles avec des pierres

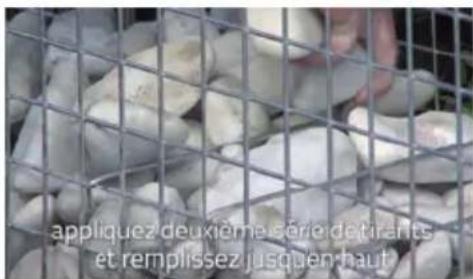

appliquez deuxième série de tirants et remplissez jusqu'en haut

Varese instructions mur de pierres

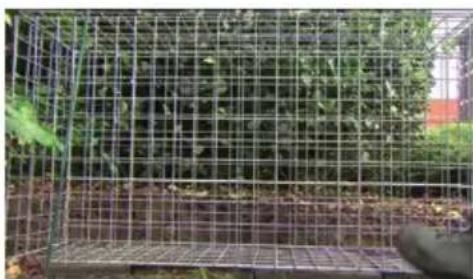

Ouvrez et vérifiez tous les parties Consultez les consignes de sécurité

Utilisez une pince spéciale

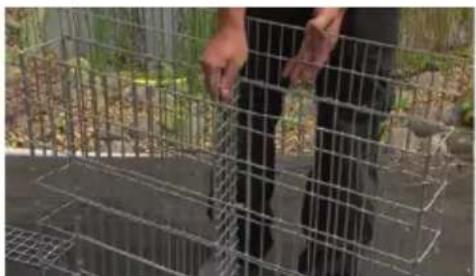

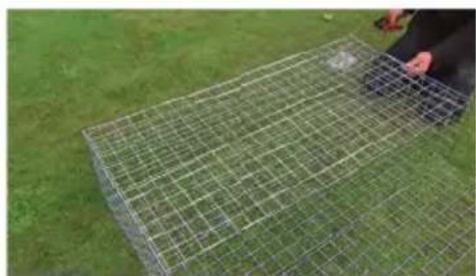

Assemblez les côtés les uns sur les autres

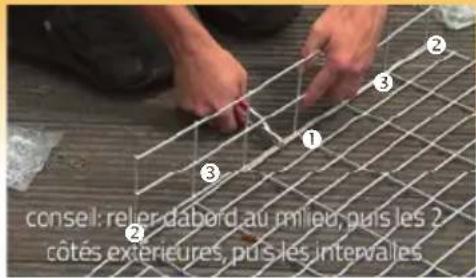

Conseil: relier d'abord au milieu, puis les 2 côtés extérieures, puis les intervalles

conseil: reiter dabord au milieu, puis les 2 côtés extérieures, puis les intervalles

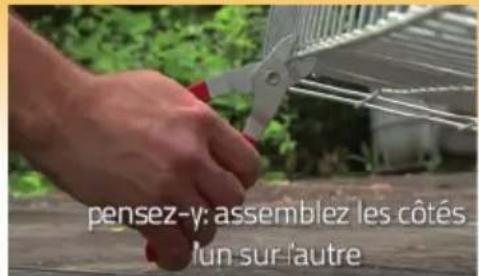

pensez-y: assemblez les côtés l'un sur l'autre

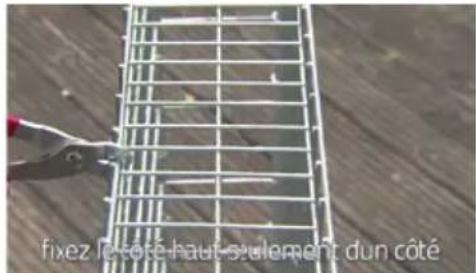

Fixer le côté haut seulement d'un côté

Idée: gabion dans gabion

fixez le côté haut seulement dun côté

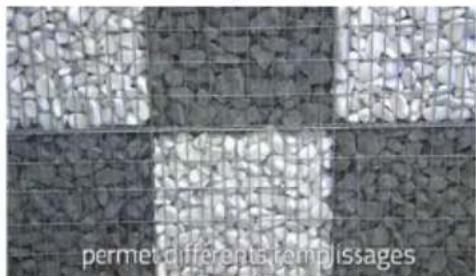

Permet différents remplissages

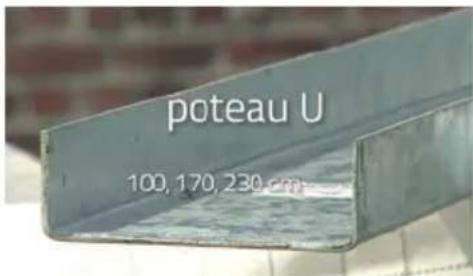

Poteau U

perme differentis templissages

poteau U 100, 170, 230 cm

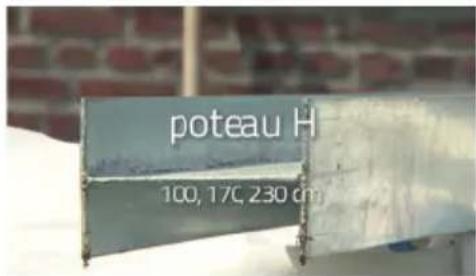

Poteau H

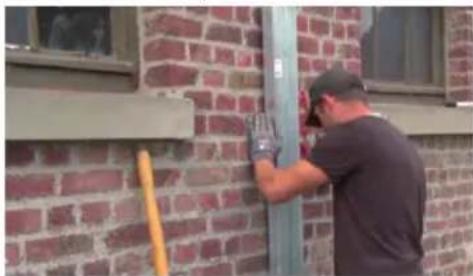

Fixez et ancrez le poteau U

poteau H 100, 17C, 230 cm

fixez et ancrez le poteau U

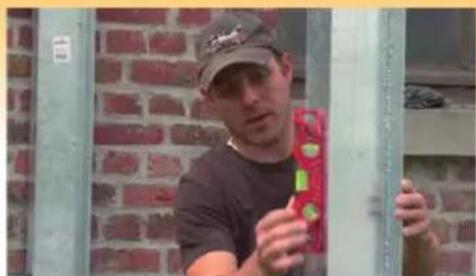

Mesurez et placez premier poteau H

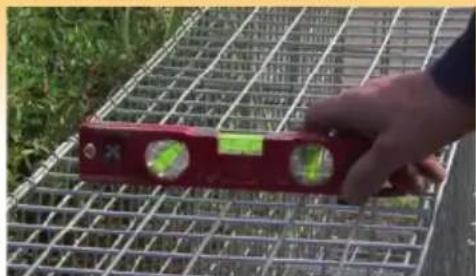

Mettez le poteau droit Mettez votre stabilisé et/ou dalles en béton

et ajustez la surface de niveau

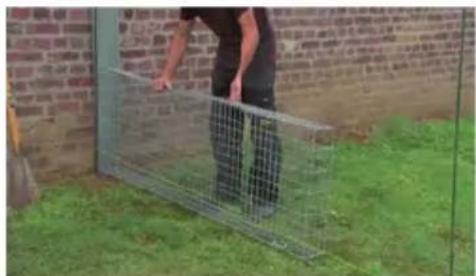

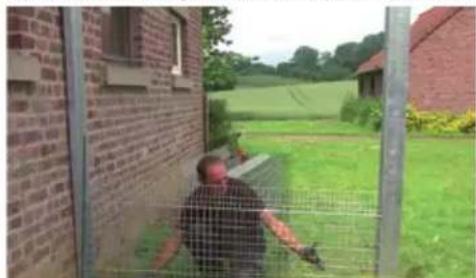

Controlez si les gabions s'adaptent bien Placez les gabions entre les poteaux

Commencez à placer les pierres Appliquez première rangée de tirants

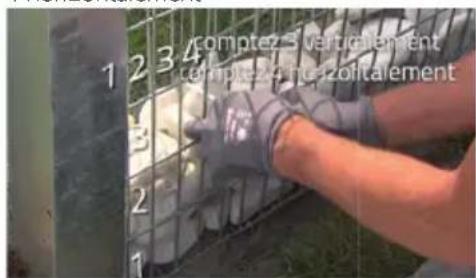

Comptez 3 verticalement, 4 horizontalement

comptez 5 verticlement comptez 4 h-e zoiftalement

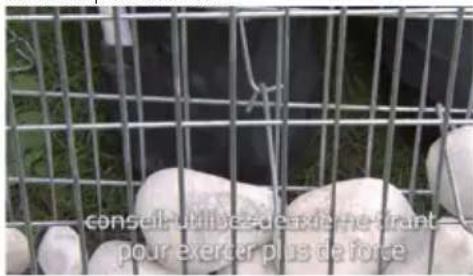

Conseil: utilisez deuxième tirant pour exercer plus de force

conseil, utilisez de extrane étrant pour exercer plus de force

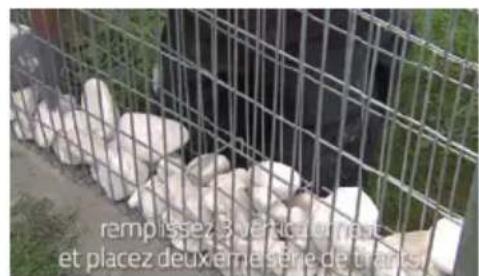

Remplissez 3 verticalement et placez deuxième série de tirants

Remplissez le gabion entièrement et fermez le couvercle

rempissez 3 vertica emant et placez deux eme sène de trans

Pour les videos d'instruction scannez les codes QR sur les pages Como, Varese et Garda dans cette brochure.
