LCB1012X - Connecteur électrique Panduit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Connecteur électrique, cosse à œil
Marque	Panduit
Modèle	LCB1012X
Matériau	Tube de cuivre sans soudure à haute conductivité
Placage	Électro-étain
Calibre de fil	1/0 AWG
Type de fil	Cuivre toronné classe B (compact, compressé ou concentrique) ou classe C (concentrique)
Longueur de dénudage	38,1 mm (1 1/2 po)
Taille de la tige	12,7 mm (1/2 po)
Température nominale	90 °C
Homologations	UL (jusqu'à 35 kV), CSA
Code couleur Panduit	Rose (PINK)
Indice de matrice Panduit	P42
Indice de matrice alternatif	(12)
Type de cosse	Un trou, corps long (Long Barrel)
Fonctions principales	Connecter un câble en cuivre à un bornier ou une barre
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Utiliser l'outil de sertissage approprié et vérifier la connexion
Pièces détachées et réparabilité	Pièce unique, non réparable, remplacer si endommagé
Informations générales	Connecteur électrique pour applications jusqu'à 35 kV

FOIRE AUX QUESTIONS - LCB1012X Panduit

Quel outil de sertissage utiliser pour le LCB1012X ?

Utilisez un outil de sertissage hydraulique ou manuel avec la matrice Panduit P42 ou alternative (12).

Quelle est la tension maximale supportée par ce connecteur ?

Il est certifié UL jusqu'à 35 kV. Pour des tensions supérieures à 2000 V, consultez le fabricant du câble pour les instructions de décharge de contrainte.

Quel type de fil est compatible ?

Fil en cuivre toronné de classe B (compact, compressé ou concentrique) ou classe C (concentrique) de calibre 1/0 AWG.

Quelle est la longueur de dénudage recommandée ?

Dénudez le fil sur 38,1 mm (1 1/2 po) avant insertion.

Ce connecteur est-il adapté pour une barre de 1/2 pouce ?

Oui, le diamètre du trou est conçu pour une tige de 1/2 pouce (12,7 mm).

Quelle est la température de fonctionnement maximale ?

La température nominale est de 90 °C.

Comment identifier le LCB1012X ?

Le code couleur sur le corps est rose et les indices de matrice sont marqués P42 et (12).

Le connecteur est-il livré avec des instructions ?

Oui, la notice d'utilisation est disponible gratuitement en ligne au format PDF.

Peut-on utiliser ce connecteur pour du câble en aluminium ?

Non, il est conçu uniquement pour les câbles en cuivre toronné.

Quelles sont les dimensions exactes du connecteur ?

Les dimensions ne sont pas fournies dans la notice, mais il s'agit d'une cosse à œil un trou à corps long pour fil 1/0 AWG.

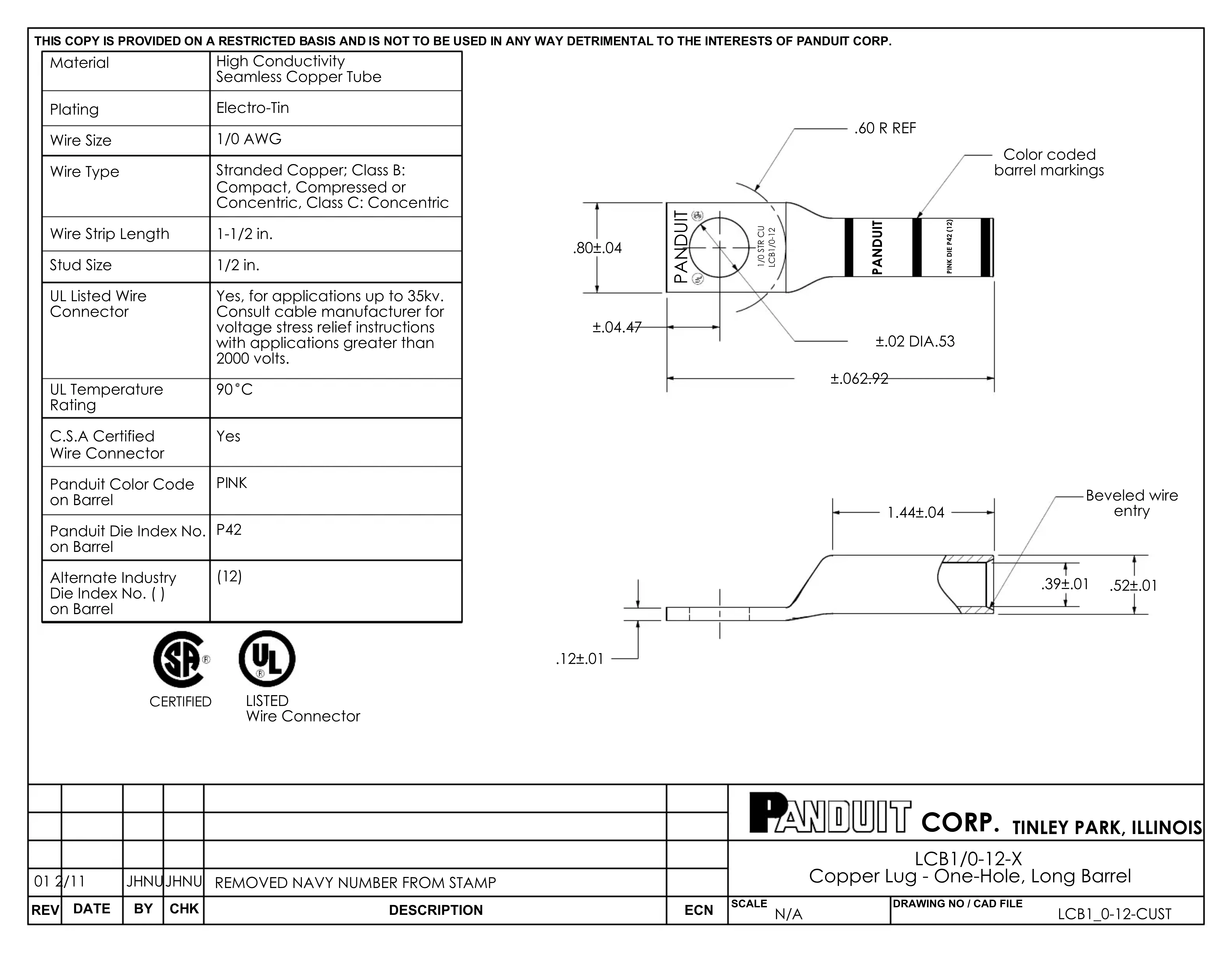

MODE D'EMPLOI LCB1012X Panduit

THIS COPY IS PROVIDED ON A RESTRICTED BASIS AND IS NOT TO BE USED IN ANY WAY DETERIMENTAL TO THE INTERESTS OF PANDUIT CORP.

Material	High Conductivity Seamless Copper Tube
Plating	Electro-Tin
Wire Size	1/0 AWG
Wire Type	Stranded Copper; Class B: Compact, Compressed or Concentric, Class C: Concentric
Wire Strip Length	1-1/2 in.
Stud Size	1/2 in.
UL Listed Wire Connector	Yes, for applications up to 35kv. Consult cable manufacturer for voltage stress relief instructions with applications greater than 2000 volts.
UL Temperature Rating	90°C
C.S.A Certified Wire Connector	Yes
Panduit Color Code on Barrel	PINK
Panduit Die Index No. on Barrel	P42
Alternate Industry Die Index No. () on Barrel	(12)

CERTIFIED

LISTED
Wire Connector

						PANDUIT CORP. TINLEY PARK, ILLINOIS

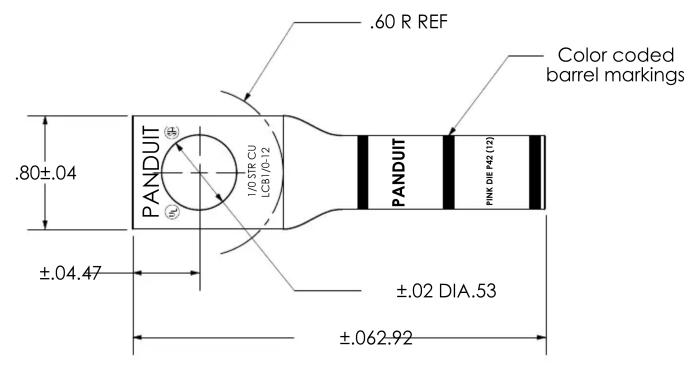

						LCB1/0-12-X Copper Lug - One-Hole, Long Barrel
01 2/11	JHNU	JHNU	REMOVED NAVY NUMBER FROM STAMP
REV	DATE	BY	CHK	DESCRIPTION	ECN	SCALE N/A	DRAWING NO / CAD FILE LCB1_0-12-CUST
