Type de produit	Support écran plat pour plafond
Marque	Multibrackets
Modèle	M Ceiling Mount Pro MBC1UPHD
Compatible VESA	75x75 à 600x400 mm
Capacité de charge maximale	45 kg
Extension horizontale	580 à 1550 mm
Hauteur maximale sous plafond	950 mm
Distance au plafond	120 mm
Angle d'inclinaison	+15° / -10°
Rotation écran	90° (portrait/paysage)
Matériau principal	Acier
Couleur	Noir
Poids net	5 kg
Outils inclus	Clé Allen 5 mm, 6 mm, clé à molette
Vis incluses	M5, M6, M8 (longueurs multiples)
Nettoyage	Chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Fixation au plafond obligatoire sur poutres ou béton. Vérifier régulièrement les vis.
Garantie	2 ans (sous réserve d'une installation conforme)
Pays de fabrication	Chine
EAN	7350073735778

FOIRE AUX QUESTIONS - M Ceiling Mount Pro MBC1UPHD Multibrackets

Comment installer le support Multibrackets M Ceiling Mount Pro MBC1UPHD ?

L'installation nécessite un plafond solide (béton ou poutres). Utilisez les ancrages et vis fournis. Fixez d'abord la plaque de plafond, puis le bras articulé, et enfin l'écran. Consultez la notice détaillée pour les étapes précises.

Quels outils sont nécessaires pour l'installation ?

Les outils inclus sont : une clé Allen de 5 mm, une clé Allen de 6 mm et une clé à molette. Un tournevis cruciforme et un niveau à bulle peuvent être utiles.

Quel est le poids maximum supporté par ce support ?

Le poids maximum recommandé est de 45 kg. Ne pas dépasser cette limite pour éviter tout risque de chute.

Quels types d'écrans sont compatibles avec ce support ?

Il est compatible avec les écrans plats de taille 26 à 65 pouces environ, respectant les normes VESA de 75x75 mm à 600x400 mm.

Puis-je incliner ou faire pivoter l'écran après installation ?

Oui, le support permet une inclinaison de +15° à -10° et une rotation à 90° pour passer en mode portrait ou paysage. Serrez les vis de réglage après avoir trouvé la position souhaitée.

Comment gérer les câbles avec ce support ?

Le support dispose de passages de câbles intégrés. Faites passer les câbles dans le bras articulé avant de fixer l'écran pour un aspect net.

Ce support peut-il être installé sur un plafond en plâtre ou en poutre en bois ?

Oui, à condition que le plafond soit suffisamment solide. Pour le plâtre, utilisez des chevilles adaptées (non fournies). Pour les poutres en bois, vissez directement dans la poutre.

Comment entretenir le support ?

Nettoyez avec un chiffon doux et sec. Ne pas utiliser de produits chimiques agressifs. Vérifiez périodiquement le serrage des vis et l'état des fixations.

Que faire si une pièce est manquante dans le colis ?

Contactez le service client Multibrackets avec votre preuve d'achat et la référence du modèle. Ils vous enverront la pièce manquante sous garantie.

Est-il possible de monter l'écran en orientation portrait ?

Oui, grâce à la rotation à 90°, l'écran peut être monté en portrait ou paysage. Assurez-vous que les câbles ne sont pas trop tendus lors de la rotation.

MODE D'EMPLOI M Ceiling Mount Pro MBC1UPHD Multibrackets

MULTIBRACKETS®

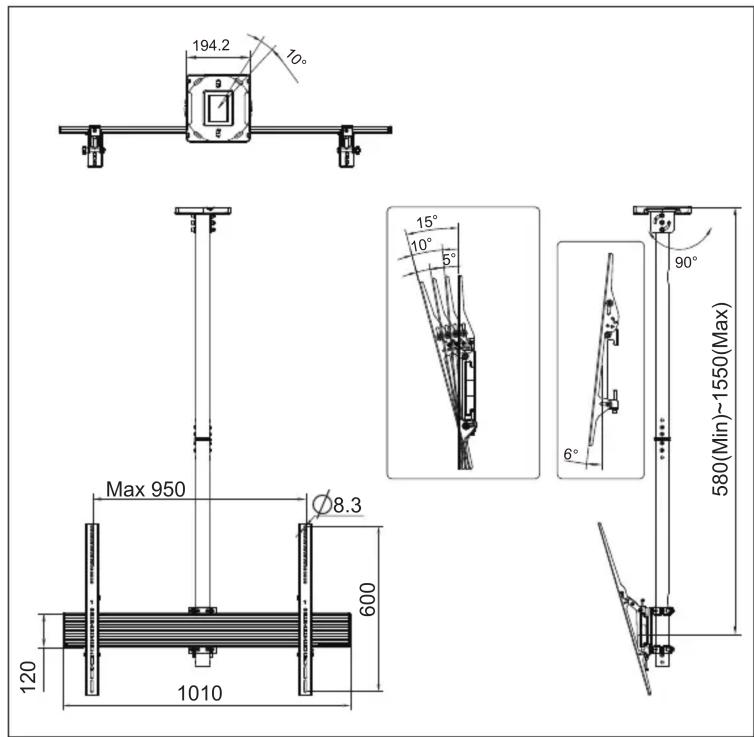

Technical Summary

MBC1UHD

EAN: 7350073735778

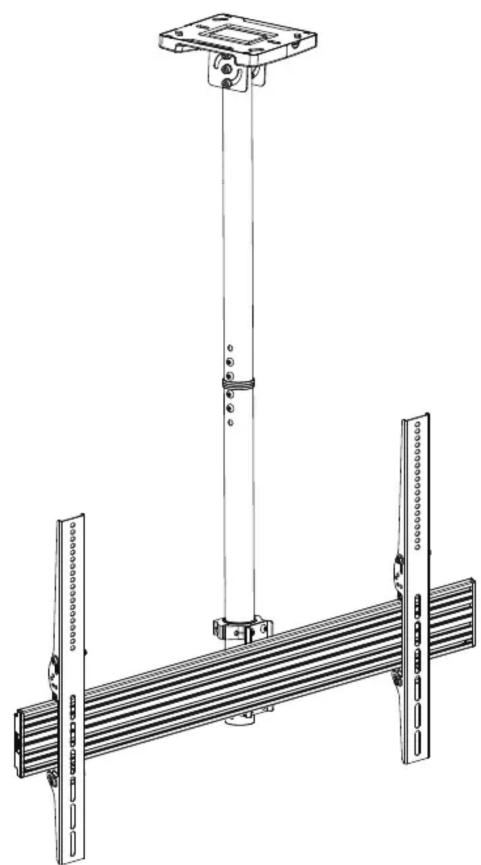

Technical line drawing of a mechanical assembly with vertical support and ribbed base (no text or symbols)

194.2 10° 15° 10° 5° 6° 90° 580(Min)~1550(Max) Max 950 Ø8.3 600 120 1010

COMPONENT CHECKLIST

M5X15X4	M6X15X4 X4	M8X15X4 X4	∅16X∅6.2X1.5
A1	A2 A3	A4

Open-wrenchX1	5mmX1	6mmX1
B1	B2	B3

M8x12X4	∅16X∅8.2X1.5X4	M8X4
B4	B5	B6

M8x70 M8x6016X 8.2X1.5X3	X12 X1 X4		Lag bolt	X6 X6	AnchorLag
C1	C2 C3 C4			C5 C6

X1

X1	X1	M5
AA	BB	CC	DD EE FF

X1	X2	..1
GG HH JJ
