Caractéristiques techniques	Trépied en aluminium léger, hauteur maximale de 165 cm, hauteur minimale de 50 cm, poids de 1,8 kg, capacité de charge jusqu'à 5 kg.
Utilisation	Idéal pour la photographie en extérieur et en studio, compatible avec la plupart des appareils photo reflex et hybrides.
Maintenance et réparation	Nettoyer régulièrement les pieds et les articulations, vérifier le serrage des vis et des joints, lubrifier les mécanismes si nécessaire.
Sécurité	Utiliser sur des surfaces stables, ne pas dépasser la capacité de charge, toujours vérifier la stabilité avant de lâcher l'appareil photo.
Informations générales	Garantie de 2 ans, accessoires inclus : sac de transport, clé de serrage, système de verrouillage des jambes.

FOIRE AUX QUESTIONS - City Traveler XL ROLLEI

Comment déployer le trépied ROLLEI City Traveler XL ?

Pour déployer le trépied, dévissez le verrou de chaque jambe et étendez-les jusqu'à la hauteur souhaitée. Assurez-vous de resserrer les verrous après avoir ajusté la hauteur.

Comment fixer mon appareil photo au trépied ?

Utilisez la plaque de fixation fournie. Fixez-la à votre appareil photo, puis insérez-la dans le support du trépied jusqu'à ce que vous entendiez un clic.

Que faire si le trépied est instable ?

Assurez-vous que toutes les jambes du trépied sont bien déployées et que les verrous sont correctement serrés. Si le sol est inégal, ajustez la longueur des jambes pour obtenir une surface stable.

Le trépied peut-il supporter des appareils lourds ?

Le ROLLEI City Traveler XL est conçu pour supporter des appareils jusqu'à 6 kg. Vérifiez le poids de votre appareil avant de l'utiliser avec le trépied.

Comment nettoyer mon trépied ?

Utilisez un chiffon doux et sec pour nettoyer le trépied. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les matériaux.

Puis-je utiliser le trépied en extérieur par temps venteux ?

Oui, mais pour une meilleure stabilité, utilisez des poids supplémentaires ou placez le trépied sur une surface stable. Évitez les conditions de vent extrême.

Comment ranger le ROLLEI City Traveler XL ?

Pour ranger le trépied, pliez les jambes et verrouillez-les. Rangez-le dans le sac de transport fourni pour le protéger lors du stockage ou du transport.

Où puis-je acheter des pièces de rechange pour le trépied ?

Vous pouvez acheter des pièces de rechange sur le site officiel de ROLLEI ou chez des revendeurs agréés.

MODE D'EMPLOI City Traveler XL ROLLEI

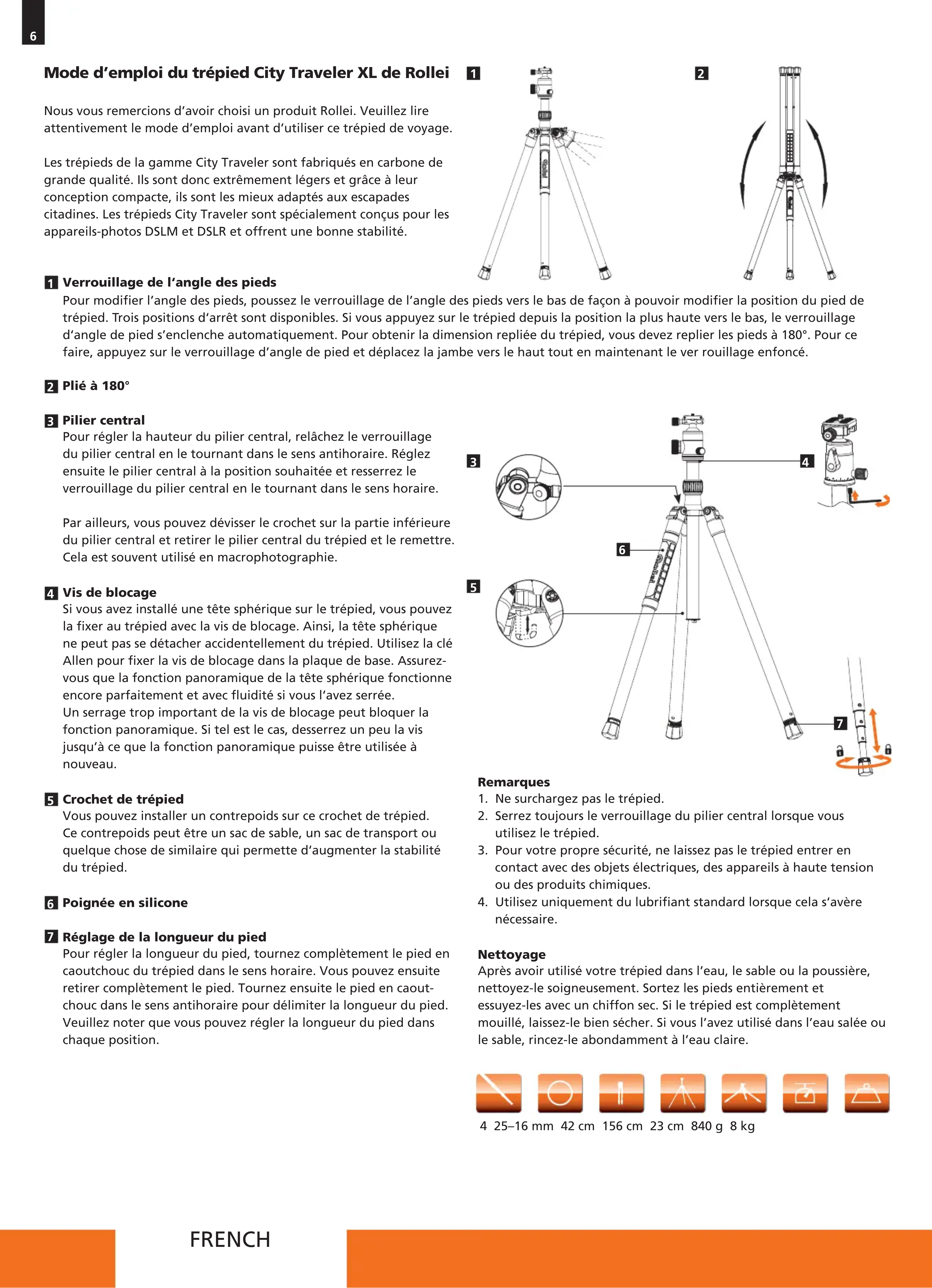

Mode d'emploi du trépied City Traveler XL de Rollei

Nous vous remercions d'avoircision un produit Rollei. Veuillez lire attentivement le mode d'emploi avant d'utiliser ce trépied de voyage.

Les trépieds de la gamme City Traveler sont fabriqués en carbone de grande qualité. Ils sont donc extrémement légers et grâce à leur conception compacte, ils sont les最好的 adaptations aux escapades citadines. Les trépieds City Traveler sont spécialement concus pour les apparèils-photos DSLM et DSLR et offrent une bonne stabilité.

1

2

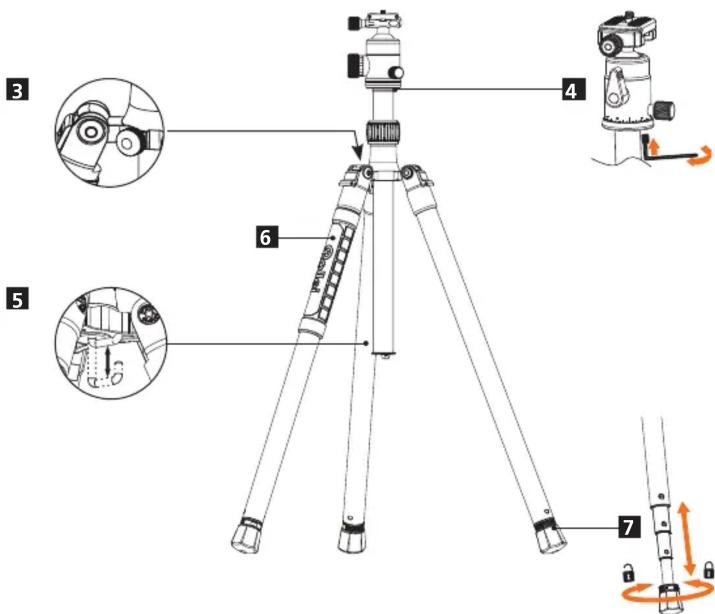

1 Verrouillage de l'angle des pieds

Pour modifier l'angle des pieds, poussez le verrouillage de l'angle des pieds vers le bas de façon à pouvoir modifier la position du pied de trépied. Trois positions d'arrêt sont disponibles. Si vous appuyez sur le trépied depuis la position la plus haute vers le bas, le verrouillage d'angle de pied s'enclenché automatiquement. Pour obtenir la dimension repliee du trépied, vous nevez repler les pieds a 180^ . Pour ce faire, appuyez sur le verrouillage d'angle de pied et déplacez la jambe vers le haut tout en maintainant le ver rouillage enfoncé.

2 Plie à 180°

3 Pilier central

Pour régler la hauteur du pilier central, relâchéz le verrouillage du pilier central en le tournant dans le sens antihoraire. Réglez ensuite le pilier central à la position souhaitée et resserrez le verrouillage du pilier central en le tournant dans le sens horaire.

Par ailleurs, vous pouvez dévisser le crochet sur la partie inférieure du pilier central etsterolir le pilier central du trépied et le remetre. Cela est souvent utilisé en macrophotographie.

4 Vis de blocage

Si vous avez installe une tete sphérique sur le trépied, vous pouvez la fixer au trépied avec la vis de blocage. Ainsi, la tête sphérique ne peut pas se détacher accidentellement du trépied. Utilisez la clé Allen pour fixer la vis de blocage dans la plaque de base. Assurez-vous que la fonction panoramicique de la tête sphérique fonctionne encore parfaitement et avec fluidité si vous l'avez serrer. Un serrage trop important de la vis de blocage peut bloquer la fonction panoramicique. Si tel est le cas, desserrez un peu la vis jusqu'à ce que la fonction panoramicique puisse être utilisée à nouveau.

5 Crochet de trépied

Vous pouvez installer un contrepoids sur ce crochet de trépied. Ce contrepoids peut être un sac de sable, un sac de transport ou quelques chose de similaire qui permette d'augmenter la stabilité du trépied.

6 Poignée en silicone

7 Réglage de la longueur du pied

Pour régler la longueur du pied, tournez complètement le pied en caoutchouc du trépied dans le sens horaire. Vous pouvez ensuitePTRRer complètement le pied. Tournez ensuite le pied en caoutchouc dans le sens antihoraire pour délimiter la longueur du pied. Veuillez noter que vous pouvez régler la longueur du pied dans chaque position.

Remarques

1. Ne surchargez pas le trépied.
2. Serrez toujours le verrouillage du pilier central lorsque vous utilisez le trépied.
3. Pour votre propre sécurité, ne laissiez pas le trélied entrer en contact avec des objets électriques, des apparèils à haute tension ou des produits chimiques.
4. Utilisez uniquement du lubrifiant standard lorsque cela s'avere nécessaire.

Nettoyage

Après avoir utilisé votre trépied dans l'eau, le sable ou la poussière, nettoyez-le soigneusement. Sortez les pieds entièrement et essuyez-les avec un chiffon sec. Si le trépied est complètement mouillé, laissez-le bien secher. Si vous l'avez utilisé dans l'eau salée ou le sable, rincez-le abondamment à l'eau claire.

4 25-16 mm 42 cm 156 cm 23 cm 840 g 8 kg

Tête spherique

A

B

C
Serrage

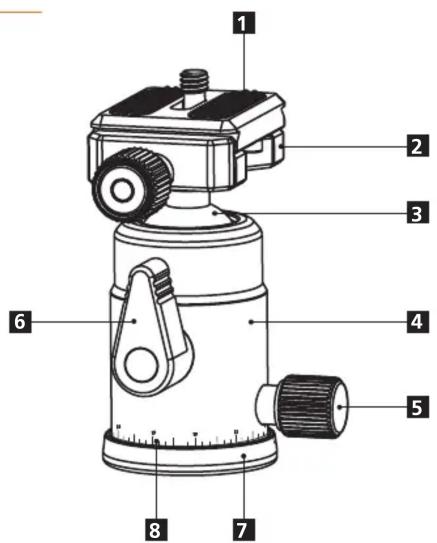

A Montage

1 Plaque de montage rapide
2 Base de la plaque de montage rapide
3 Boule
4 Boitier
5 Vis de blocage de la boule
6 Vis de blocage panoramicque
7 Base
8 Echelle graduée

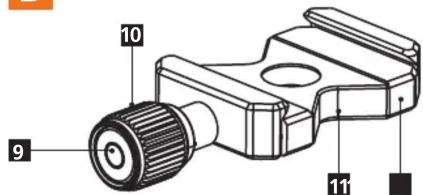

B Pièces

9 Niveau à bulle
10 Verrouillage de la base de la plaque de montage rapide
11 Rainure antidérapante
12 Base de la plaque de montage rapide

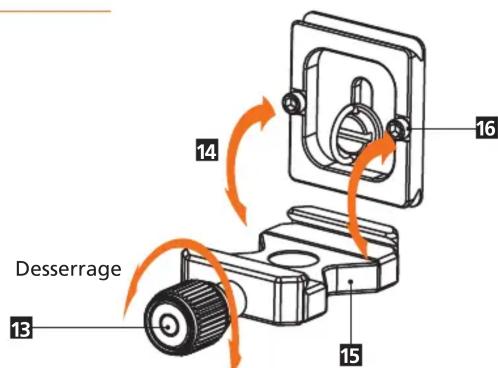

C Utilisation de la plaque de montage rapide

Bouton de verrouillage
14 Alignez la plaque de montage rapide par rapport à la rainure et à la vis antidérapantes.
15 Rainure antidérapante
16 Vis antidérapante
17 Alignez la plaque de montage rapide.
Assurez-vous que la plaque de montage rapide est bien installée et verrouillez la base de la plaque de montage rapide.

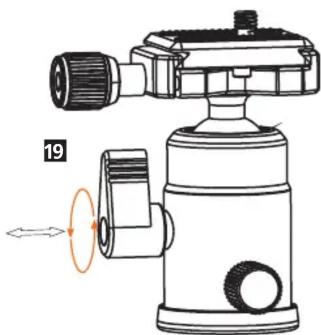

D Bouton de verrouillage de la tete

Pour déplacer la boule de la tête, relâchez le bouton de verrouillage. Mettez ensuite la boule dans la position souhaïée et reférer que le verrouillage. Si la vis est serrée, mais que le haut de la vis se trouve par exemple sur la trajectoryire, tirez sur la vis et mettez-la ensuite dans la position souhaïée et relâchez. Le verrouillage de la vis n'est pas ouvert et la boule reste bloquée.

D
