| Type de produit | Baie de disques d'extension RAID |
| Marque | QNAP |
| Modèle | REXP1000 PRO |
| Facteur de forme | Tour (Desktop) |
| Nombre de baies | 10 x 3,5 pouces |
| Interface hôte | 2 ports SAS 4x larges (entrée/sortie) |
| Disques compatibles | SAS/SATA 6Gb/s, 3Gb/s ; SSD 2,5 pouces |
| Dimensions (L x P x H) | 327 x 321,2 x 217 mm |
| Poids net | 14,8 kg |
| Alimentation | 350W, entrée 100-240V CA 50-60Hz |
| Ventilation | 2 ventilateurs intelligents de 12 cm |
| Température de fonctionnement | 0°C à 40°C |
| Humidité relative | 5% à 95% |
| Niveau sonore (veille/actif) | 24,5 dB / 34,6 dB |
| Consommation électrique (veille/actif) | 63,6 W / 168,92 W (avec 10 disques de 500 Go) |
| Voyants DEL | État système, surchauffe, erreur ventilateur, état entrée/sortie SAS, ID boîtier, disques |
| Gestion via NAS | S.M.A.R.T., identification et localisation des boîtiers et disques, contrôle ventilateur, mise à jour firmware SAS |
| Fonctions principales | Extension de capacité RAID pour Turbo NAS QNAP, connexion en chaîne possible jusqu'à 4 boîtiers |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de produits chimiques |
| Sécurité | Ne pas ouvrir le boîtier ; installation en rack à deux personnes ; éviter liquides et surchauffe |
| Pièces détachées et réparabilité | Ventilateurs et alimentation remplaçables ; contacter le support QNAP pour réparation |
FOIRE AUX QUESTIONS - REXP1000 PRO QNAP
Questions des utilisateurs sur REXP1000 PRO QNAP
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Baie de disques au format PDF gratuitement ! Retrouvez votre notice REXP1000 PRO - QNAP et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil REXP1000 PRO de la marque QNAP.
MODE D'EMPLOI REXP1000 PRO QNAP

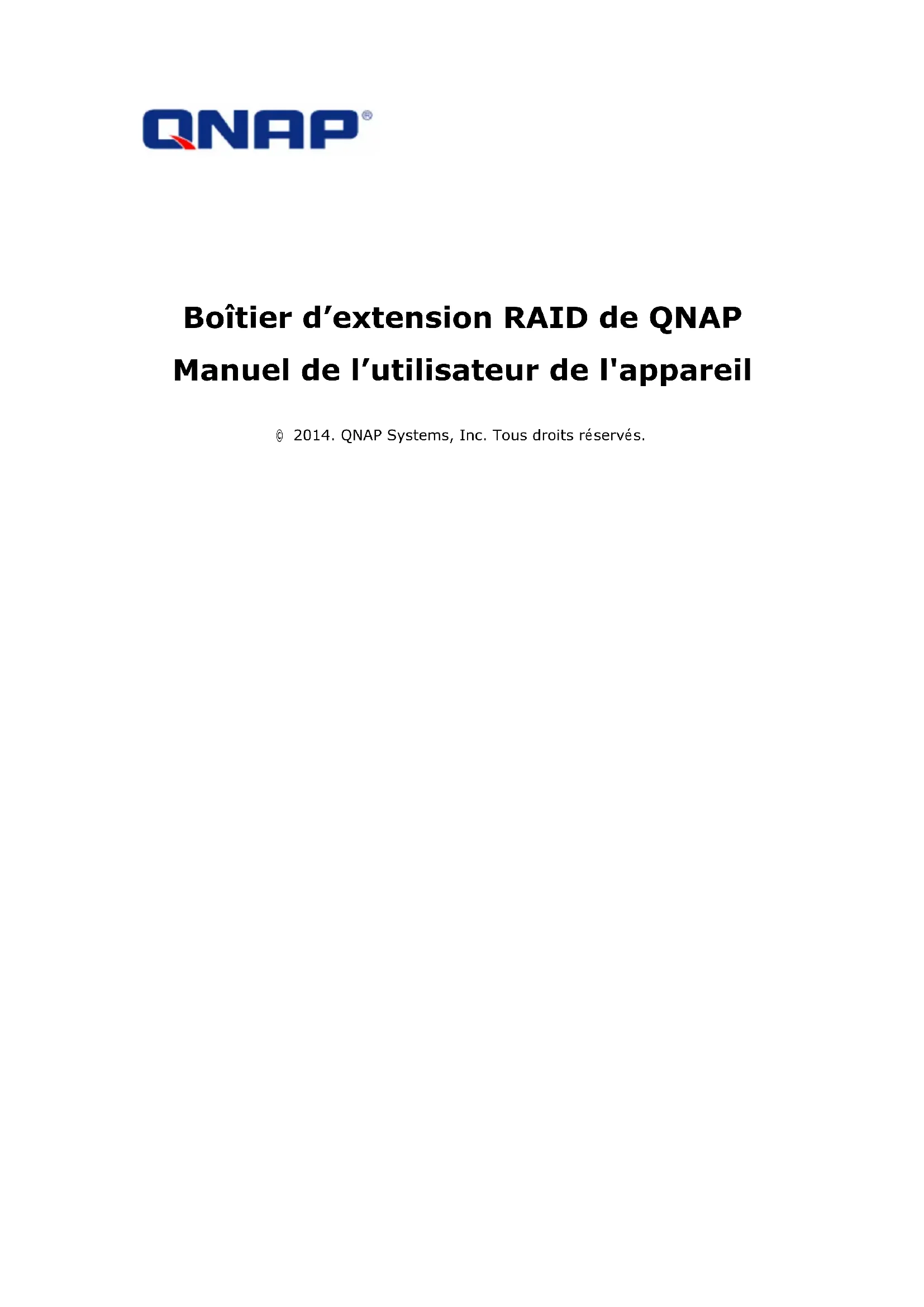

Boitier d'extension RAID de QNAP Manuel de l'utilisateur de l'ordinateil
© 2014. QNAP Systems, Inc. Tous droits réservés.
Merci d'avoir besoin les produits de QNAP! Ce manuel de l'utilisateur contient une description du boîtier d'extension RAID de QNAP et les instructions d'utilisation de certaines fonctions. Avant de commencer, veuilles lire attentivement et respecter ces instructions.
Ce manuel de l'utilisateur concerne uniquement le(s) boitier(s) d'extension RAID suivant(s): REXP-1200U-RP, REXP-1600U-RP, REXP-1000 Pro
Remarque :
- Le produit que vous avez acheté peut ne pas prendre en charge des fonctions qui sont spécifiques à certains modèles.
- Les caractéristiques, les fonctions et les spécifications du produit sont sujets à modifications sans préavis.
- Ces informations sont sujettes à modifications sans préavis.
- Aucune portion de ce manuel ne peut etre reproductive, enregistré e dans un syste me de restitution ou transmise sous quelsque forme ou par quelsque moyen que ce soit, mécanique, électronique, photocopie, enregistrement ou autre, sans l'accord préalable écrit de ONAP Systems, Inc.
- QNAP et le logo QNAP sont des marques commerciales déposés de QNAP Systems, Inc. Toutes les autres marques ou noms de produits mentionnés sont des marques commerciales de leurs détenteurs respectifs.
Dé CLARATION DE NON-RESPONSABILITÉ
Enaucuncas,laresponsabilitédeQNAPSystems,Inc.(QNAP)ne pourraetre supérieureau montantregle pourleproduit,quelesdommagesaientetedirects,indirects,speciaux, accidentelsou consecutifsresultantde l'utilisation du produit,dulogicieloude sa documentation.QNAPn'offre ni garantie ni representation,impliciteplicite ou statutaire quant aucontenuouàl'utilisationdes produitsouladocumentationetous leslogicielsqui l'accompagnet,etdeclineplusparticulierementtoutegarantie enmatieresdequalite, performance,commercialisationouadaptationauneapplicationdonnee.QNAPse reserve égalementledroitd'éditeroudemettreajourles produits,lelogicielouladocumentation sansetretenud'avertir un individuou une entitéquecesoit.
Remarque :
- Sauvegardez souvent votre système pour éviter de perdre des données en cas d'accident. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données.
- Si vous doivent renvoyer des composants de l'emballage du boîtier d'extension RAID pour un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé.
Notice re glementaire
Dé CLARATION FCC
Cet apparéil a été testé et jugé conforme aux limites applicables aux équipements numériques de classe B, définies dans la partie 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l' apparéil est utilisé dans un environnement résidentiel. Cet apparéil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions.
Cependant, nous ne pouvons garantir que des interférences ne se produit pas dans une installation particulière. Si cet apparéil cause des interférences indésirables à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l' apparéil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :
Réorienter ou déplacer l'antenne réceptrice.
Augmenter la distance entre l'appareil et le récepteur.
Connector l'appareil à un circuit différent de celui auquel le récepteur est connecté.
Consulter le revendeur ou un technician radio/television experimenté pour de l'aide.
Les modifications ou les changements non expressement approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser cet apparéil. Les câbles d'interface blindés, s'il y en a, doivent être utilisés conformément aux limites d'émissions.
DE CLARATION DE LA CE
Classe B uniquement.
Symboles utilisés dans ce manuel
| Avertissement | Cet icône indique des instructions qu'il faut suivre et obérir. Si vous ne le faites pas, vous risquez des blessures ou la mort. |
| !Attention | Cette icône indique une action qui peut conduire à l'effacement du disque ou une perte OU le non respect des instructions données peut causer des dommages au disque, aux données ou au produit. |
Table des matières
AVERTISSEMENTS DE SECURITE 7
Avertissements de sécurité
- Ce boîtier d'extension RAID fonctionne normalement entre 0^ - 40^ et avec un taux d'humidité de 5% -95% . Veillez à ce que la piece soit bien aérée.
- Le cordon d'alimentation et les périhériques connectés au boîtier d'extension RAID doivent être munis de la tension d'alimentation ajustée (100-240V CA, 50-60Hz).
- Ne placez pas ce boitier d'extension RAID à la lumière directe du soleil ou à proximité de produits chimiques. Veillez à ce que la température et l'humidité de l'environnement soient dans les plages recommendées.
- Débranchez le cordon d'alimentation et tous les cables avant de le nettoyer. Essuyez le boîtier d'extension RAID avec un chiffon sec. N'utiliseaucun produit chimique ni aérosol pour nettoyer le boîtier d'extension RAID.
- Pour garantir un fonctionnement normal du serveur et éviter toute surchauffe, ne placez aucun object sur ce boîtier d'extension RAID.
- Pour installer les disques durs, fixez-les avec les vis à tête fraîée e fournies sur le boitier d'extension RAID afin de garantir un bon fonctionnement.
- Ne placez pas le boitier d'extension RAID pre's de liquides.
- Veillez à placer le boîtier d'extension RAID sur une surface plane afin d'éviter toute chute et tout dommage.
- Veiliez à ce que votre emplacement dispose de la tension adéquate lorsque vous utilisez le boîtier d'extension RAID. Contactez le distributeur ou la compagnie électrique pour plus d'informations.
- Ne placez�除 unbject sur le cordon d'alimentation.
- N'essayez jamais de ré parer ce boîtier d'extension RAID vous-même. Un démontage inapproprié peut vous exposer à des risques tels que les chocs électriques. Veuillez contacter votre distributeur pour toute question.
- Le boîtier d'extension RAID ne doit être installé que dans la salle des serveurs et maintainu par le responsable du serveur ou l administrateur informatique. La salle des serveurs doit être verrouillée par clé ou carte d'accès et accessible seulement au personnel certifié.
Avertissement :
- Risque d'explosion si la batterie est remplaça e de manière incorrecte. Remplacez uniquement par un type semblable ou équivalent, recommandé par le fabricant. Jetez les batteries usées en respectant les instructions du fabricant.
- Ne PAS toucher le ventilateur à l'intérieur du boîtier d'extension RAID pour éviter les blessures graves.
Le boîtier d'extension RAID est lourd et doit être installé dans un rack par deux personnes. Pour éviter toute blessure et/ou d'endommager l'appareil, ne tentez pas de soulever et d'installer le boîtier dans un rack sans remontée mécanique et/ou l'aide d'une autre personne.
Avant de commencer
- Le boîtier d'extension RAID peut SEULEMENT être utilisé avec le Turbo NAS de QNAP.
- Installez les disques durs dans l'ordre en suivant les numéros des compartments.
- Le boîtier d'extension RAID peut SEULEMENT être utilisé avec les séries Turbo NAS de QNAP TS-x79 et TS-ECx80.
- Allumez toujours le boitier d'extension RAID avant d'allumer le NAS qui est connecté .
- Éteignez toujours le NAS avant d'eteindre le boîtier d'extension RAID.
Chapter 1. Contenu de l'emballage
1.1. REXP-1200U-RP et REXP-1600U-RP
La boîte du produit contient les éléments suivants :
| É lément | Image | Quantité |
| REXP-1200U-RP ou REXP-1600U-RP | ou | 1 |
| Cordon d'alimentation | 2 | |
| Paquet de vis | 1 | |
| Guide d'installation rapide | 1 | |
| Câble Mini SAS de 0,5m | 1 | |
| CD d'installation de l'appareil | CD-ROM | 1 |
| Kit de rail (disponible en option) | 1 | |
| Carte d'extension de stockage (disponible en option) | 1 |
1.2. REXP-1000 Pro
La boîte du produit contient les éléments suivants :
| É lément | Image | Quantité |
| REXP-1000 Pro | 1 | |
| Cordon d'alimentation | 1 | |
| Paquet de vis | 1 | |
| Guide d'installation rapide | CHINESE REXP-2000 ReXPE Disasien Endeture Quick installation guide | 1 |
| Câble Mini SAS de 0,5m | 1 | |
| CD d'installation de l'appareil | 1 | |
| Carte d'extension de stockage (disponible en option) | 1 |
Chapter 2. Spécification du matériel
Les specifications, l'environnement et l'alimentation recommends pour le boît tier d'extension RAID sont listedes ci-dessous.
2.1. REXP-1200U-RP et REXP-1600U-RP
| Modèle | REXP-1200U-RP | REXP-1600U-RP |
| Interface hôte | Deux ports SAS 4x larges (port ENTRÉ E, port SORTIE) | |
| Disque dur | 12 x disques durs3,5-pouces SAS/SATA 6Gb/s,SAS/SATA 3Gb/s ou 2,5-poucesSAS/SATA, SSD | 16 x disques durs3,5-pouces SAS/SATA 6Gb/s,SAS/SATA 3Gb/s ou 2,5-poucesSAS/SATA, SSD |
| Remarque :Le système standard est livré sans disque dur. Pour la liste des disques durs compatibles, veuillez visitor lesitehttp://www.qnap.com/proCompatibleness.asp | ||
| Voyants DEL | Panneau frontal : État, Panne, Surchauffe du système, Erreur de ventilateurPanneau arrière : Lien SAS, Erreur SAS, ID boîtier | |
| Facteur de forme | 2U, montage en rack | 3U, montage en rack |
| Dimensions | 88(H) x 439(L) x 520(D) mm3,46(H) x 17,28(L) x 20,47(D)pouces | 130(H) x 442,4(L) x 528,3(D) mm5,12(H) x 17,42(L) x 20,80(D)pouces |
| Poids | Poids net : 14,8 kg/32,63 lbPoids brut : 21,99 kg/ 48,48 lb | Poids net : 18,14 kg/ 39,99 lbPoids total : 25,92 kg/ 57,14 lb |
| Niveau sonore | Veille : 43,3 dBEn fonctionnement : 44,1 dB(avec 12 x disques durs de 1To installés) | Veille : 30,1 dBEn fonctionnement : 41,5 dB(avec 16 x disques durs de 1To installés) |
| Consommati oné lectrique | Mode veille : 105WEn fonctionnement : 147W(avec 12 x disques durs de 500Go | Mode veille : 199WEn fonctionnement : 289W |
| installés) | (avec 16 x disques durs WD WDCWD20EVDS de 2To installés) | |
| Tempé rature | 0-40°C | |
| Humidité relative | 5-95% | |
| Source d'alimentation | Entrée : 100-240V CA 50-60Hz ; Sortie : 600W | |
| Port COM | Réservé pour les entretiens du système | |
| Ventilateur | 3 x ventilateurs intelligent de 6 cm | |
| Gestion (via le NAS) | 1. Supporte les informations de disque S.M.A.R.T.2. Identificateur de boîtier d'extension RAID3. Localiser les boîtiers d'extension RAID4. Localiser les disques durs dans le boîtier d'extension RAID5. Ventilateur à contrôle intelligent6. Mise à jour du firmware SAS en bande | |
| Remarque :le boîtier d'extension RAID à montage en rack est conforme aux standards de montage et rack ANSI/EIA-RS-310-D. Avant d'acheter le rack de serveur pour ce modèle, assurez-vous que le rack de serveur est conforme au critère suivant :1. Taille de racka. Largeur du poste de montage : ≥ 450mmb. Largeur du panneau : ≥ 500mmc. Profondeur du poste de montage : 650mm-850mm | ||
| 465mm 451mm A 500mm B 600mm - 850mm C 2. Le kit de montage en rack optionnel pour le boîtier d'extension RAID à montage en rack est seulement compatible avec les racks à trous carrés. | ||
2.2. REXP-1000 Pro
| Modèle | REXP-1000 Pro |
| Interface hôte | Deux ports SAS 4x larges (port ENTRÉE, port SORTIE) |
| Disque dur | 10 x disques durs 3,5-pouces SAS/SATA 6Gb/s, SAS/SATA 3Gb/s2,5-pouces SAS/SATA, SSD |
| Remarque :Le système standard est livré sans disque dur. Pour la liste des disques durs compatibles, veuillez visitor le sitehttp://www.qnap.com/proCompatibleness.asp | |
| Voyants DEL | État, surchauffe du système, erreur de ventilateur, ENTRÉ E SAS, Sortie SAS, ID du boîtier |
| Facteur de forme | Tour |
| Dimensions | 217(H) x 327(L) x 321,2(D) mm8,56(H) x 12,8(L) x 12,65(D) pouces |
| Poids | Poids net : 14,8 kg/32,63 lbPoids brut : 21,99 kg/ 48,48 lb |
| Niveau sonore | Veille : 24,5 dBEn fonctionnement : 34,6 dB(avec 10 x disques durs de 1To installés) |
| Consommati oné lectrique | Mode veille : 63,6WEn fonctionnement : 168,92W(avec 10 x disques durs de 500Go installés) |
| Température | 0-40°C |
| Humidité relative | 5-95% |
| Source d'alimentatio n | Entrée : 100-240V CA 50-60HzSortie : 350W |
| Port COM | Réservé pour les entretiens du système |
| Ventilateur | 2 x ventilateurs intelligent de 12 cm |
| Gestion (via le NAS) | 1. Supportes informations de disque S.M.A.R.T.2. Identificateur de boîtier d'extension RAID |
| 3. Localiser les boîtiers d'extension RAID4. Localiser les disques durs dans le boîtier d'extension RAID5. Ventilateur à contrôle intelligent6. Mise à jour du firmware SAS en bande |
Chapter 3. Illustration de l'équipement du boîtier d'extension RAID
Avertissement : La modification du matériel, des logiciels ou du firmware des
produits QNAP annulera la garantie. QNAP n'est pas responsable de toute forme de dommage ou de perte de données causée par les modifications des produits de QNAP. Les utilisateurs sont responsables des risques de toutes sortes comme la pertes des données ou l'instabilité du système en raison de la modification de l'équipement, du firmware par défaut du système ou l'installation d'applications non autorisées de tiers sur les produits de QNAP.

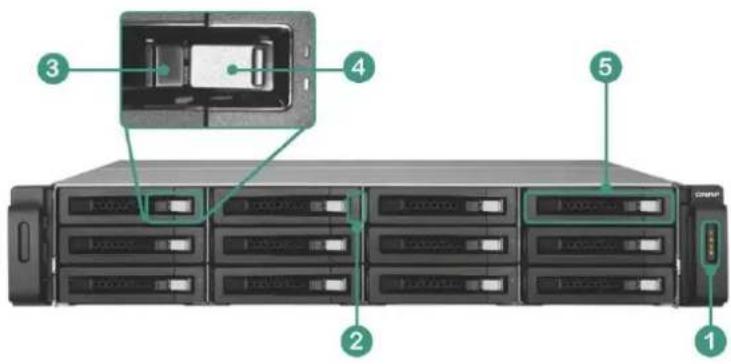

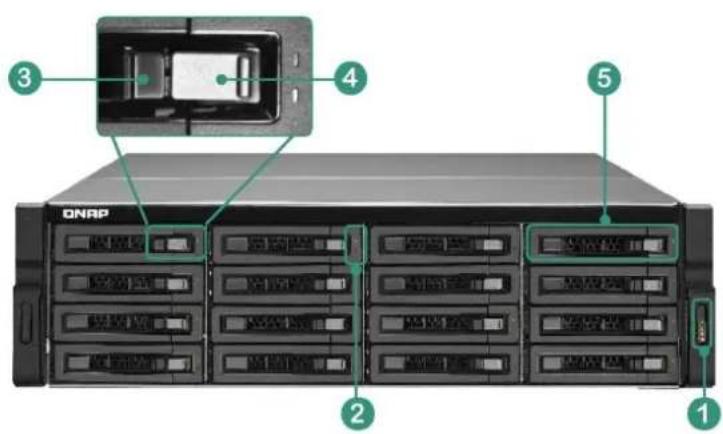

3.1. Vuedevant
REXP-1200U-RP
REXP-1600U-RP
| 1 | Voyants DEL : État du système, Panne de système, Surchauffe du système, Erreur de ventilateur |
| 2 | DEL de disque dur |
| 3 | Verrouillage du plateau |
| 4 | Boutons d'ouverture |
| 5 | Plateau de disque dur |
Avertissement :
- Allumez toujours le boitier d'extension RAID avant d'allumer le NAS qui est connecté.
- Éteignez toujours le NAS avant d'éteindre le boîtier d'extension RAID.
Tableau 1 : Description des voyageurs DEL du boîtier d'extension RAID
| DEL | Couleur | État | Description |
| iétat du système | Vert | Vert | Le système est prét |
| Vert clignotant | Le système est en train de s'allumer | ||
| Éteint | Le système est éteint | ||
| Défaut du système | Orange | Orange | Panne de système détectée(surchauffe, erreur de ventilateur,panne ou débranchement de l'unitéd'alimentation, etc.) |
| Éteint | Aucun problème détecté | ||
| Surchauffe du système | Orange | Orange | Le système a surchauffé |
| Éteint | Aucun problème détecté | ||
| Erreur deventilateur | Orange | Orange | Il y a un problème avec leventilateur |
| Éteint | Aucun problème détecté | ||
| Disque dur | Rouge/Vert | Clignote en rouge | Il y a eu un problème delecture/écriture pendant l'opérationd'accès du données du disque. |
| Rouge | Une erreur de lecture/écriture sur ledisque dur s'est produit. | ||
| Clignote en vert | Opération d'accès aux données dudisque en cours | ||
| Vert | Le disque dur est prét |

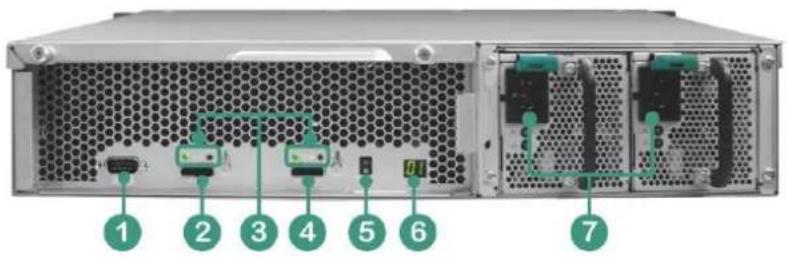

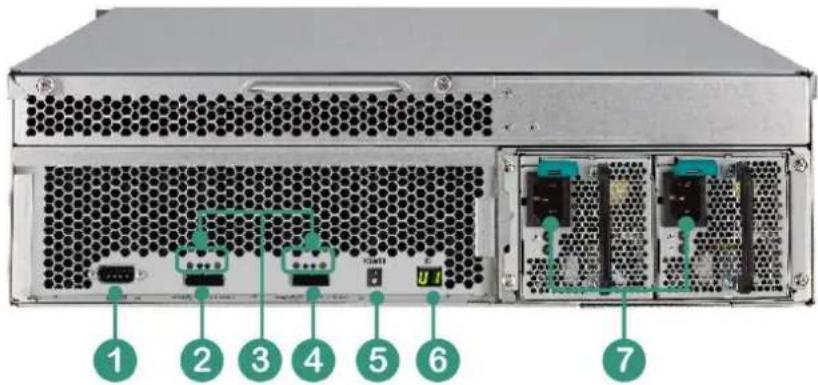

3.2. Vuede derriere re
REXP-1200U-RP
REXP-1600U-RP
| 1 | Port COM (réservé) |
| 2 | Port ENTRÉE |
| 3 | Voyant DEL d' état du port ENTRÉE/SORTIE |
| 4 | Port SORTIE |
| 5 | Bouton d'alimentation |
| 6 | ID du boîtier |
| 7 | Branchement de l'alimentation |
Tableau 2 : Voyant DEL d'etat du port ENTREE/SORTIE du boitier d'extension RAID
| DEL | Couleur | État | Description |
| État de la liaison | Vert | Vert | Port lié |
| Vert clignotant | Données en train d'être envoyées | ||
| Éteint | Aucune activités de liaison | ||
| Panne de liaison | Orange | Orange | Liaison de port mais sans les quatre lignes |
| Orange clignotant | Erreur de câblage SAS | ||
| Éteint | Aucun problème détecté |

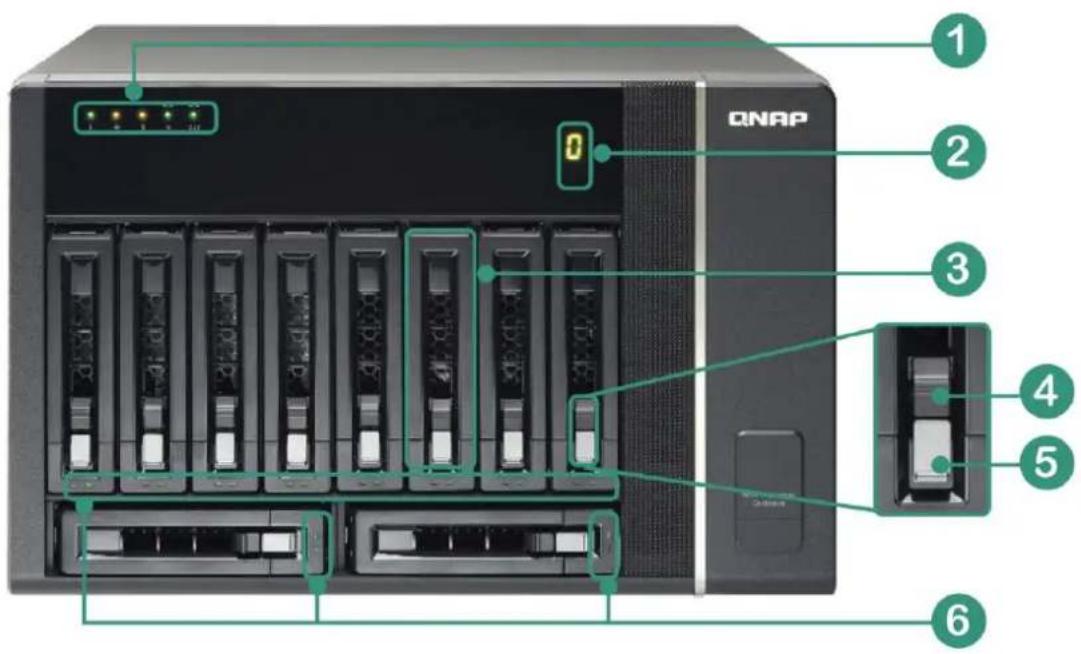

3.3. REXP-1000 Pro Vue de devant
| 1 | Voyants DEL : État, Erreur de ventilateur, Surchauffe du système, ENTRÉE SAS, Sortie SAS |
| 2 | ID du boîtier |
| 3 | Plateau de disque dur |
| 4 | Verrouillage du plateau |
| 5 | Boutons d'ouverture |
| 6 | DEL de disque dur |
Avertissement :
Allumez tousjres le boitier d'extension RAID avant d'allumer le NAS qui est connecte.
- É teignez toujours le NAS avant d'etreindre le boîtier d'extension RAID.
| DEL | Couleur | État | Description |
| iétat du système | Vert | Vert | Le système est prét |
| Vert clignotant | Le système est en train de s'allumer | ||
| Éteint | Le système est éteint | ||
| Orange | Orange | Panne de système détectée(surchauffe, erreur de ventilateur,panne ou débranchement de l'unitéd'alimentation, etc.) | |
| Éteint | Aucun problème détecté | ||
| Surchauffe du système | Orange | Orange | Le système a surchauffé |
| Éteint | Aucun problème détecté | ||
| Erreur deventilateur | Orange | Orange | Il y a un problème avec le ventilateur |
| Éteint | Aucun problème détecté | ||
| État du portENTRÉE | Vert | Vert | Port lié |
| Vertclignotant | Données en train d'être envoyées | ||
| Éteint | Aucune activités de liaison | ||
| Orange | Orange | Liaison de port mais sans les quatre lignes | |
| Orangeclignotant | Erreur de câblage SAS | ||
| Éteint | Aucun problème détecté | ||
| État du portSORTIE | Vert | Vert | Port lié |
| Vertclignotant | Données en train d'être envoyées | ||
| Éteint | Aucune activités de liaison | ||
| Orange | Orange | Liaison de port mais sans les quatre lignes | |
| Orangeclignotant | Erreur de câblage SAS | ||
| Éteint | Aucun problème détecté | ||
| Disque dur | Rouge/Vert | Clignote en rouge | Il y a eu un problème delecture/écriture pendant l'opération d'accès du disponible du disque. |
| Rouge | Une erreur de lecture/écriture sur le | ||
Table 1: Description des voyants DEL du boîtier d'extension RAID
| DEL | Couleur | État | Description |
| disque dur s'est produit. | |||
| Clignote envert | Opération d'accès aux données du disque en cours | ||
| Vert | Le disque dur est prét |

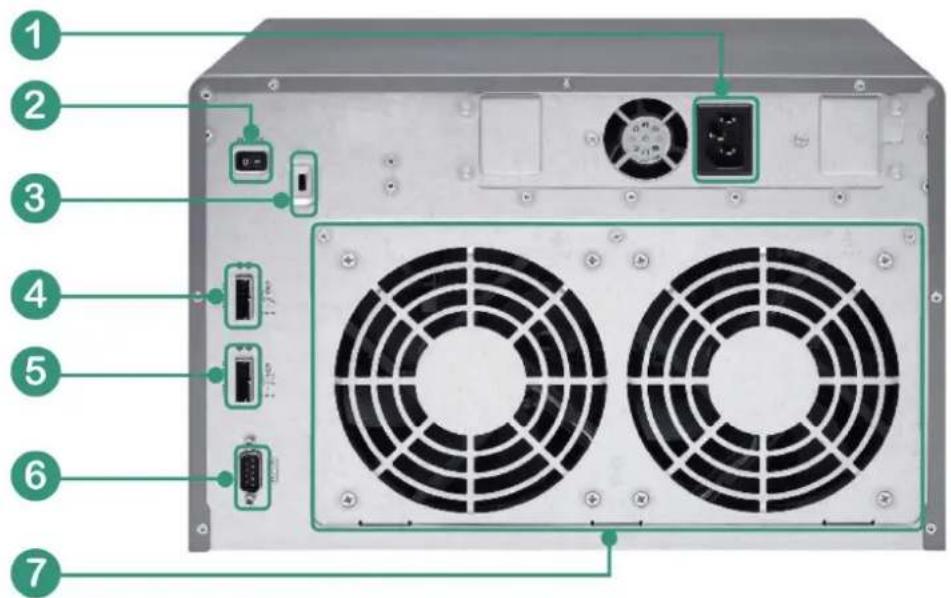

3.4. REXP-1000 Pro Vue de derriere re
| 1 | Branchement de l'alimentation |
| 2 | Bouton d'alimentation |
| 3 | Verrouillage K |
| 4 | Port ENTRÉE |
| 5 | Port SORTIE |
| 6 | Port COM (réservé) |
| 7 | Ventilateur de refroidissement du système |
Chapter 4. Câ blage du système
4.1. Instructions de câ blage

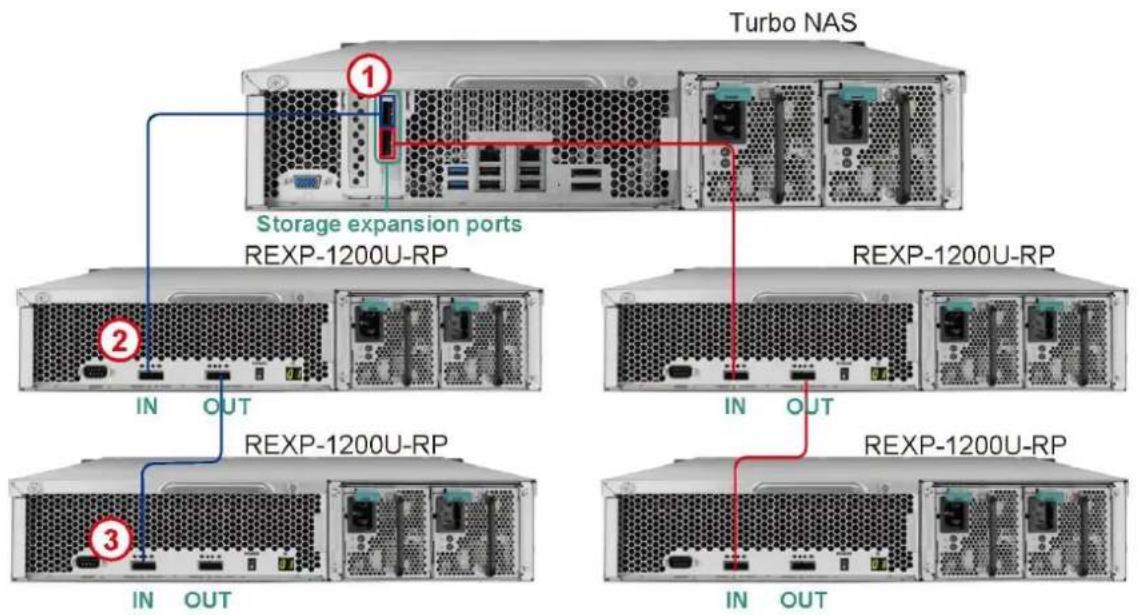

Un exemple de connexion d'un NAS de QNAP à quatre boîtiers REXP-1200U-RP est donné ci-dessous.
| 1 | Connector le NAS de QNAP au REXP-1200U-RP : Si deux (ou plus de deux) boî tiers REXP-1200U-RP sont configurés, reliez les deux ports d'extension de stockage du serveur NAS au deux boî tiers REXP-1200U-RP pour améliorer les performances. |
| 2 | Connector le NAS de QNAP au REXP-1200U-RP : Connectez le port d'extension de stockage* du NAS de QNAP au port ENTRÉE (●●) d'un REXP-1200U-RP en utilisant le cable Mini SAS externe (SFF-8088). (*Remarque : Une carte d'extension de stockage optionnelle est requise sur le NAS du QNAP.) |
| 3 | Connector le REXP-1200U-RP à un autreREXP-1200U-RP : Connectez le cable Mini SAS (SFF-8088) du port SORTIE (◆◆) du REXP-1200U-RP su le port ENTRÉE (●●) d'un autre REXP-1200U-RP. |
Avertissement:Ne connectez pas un port SORTIE ( ) a un autre port
SORTIE(◆◆) ou un port ENTRE (●) à un autre port ENTRE (●).

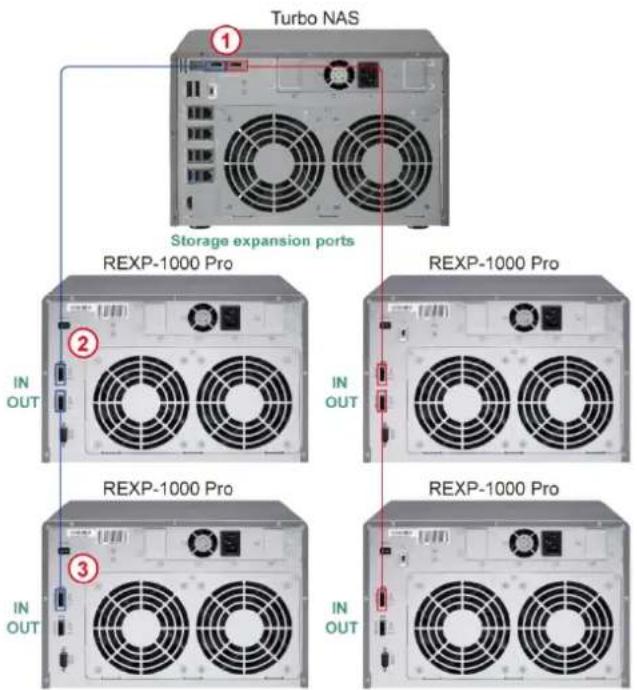

Un exemple de connexion d'un NAS de QNAP à quatre boîtiers REXP-1000 Pro est donné ci-dessous.
| 1 | Connector le NAS de QNAP au REXP-1000 Pro : Si deux (ou plus de deux) boî tiers REXP-1000 Pro sont configurés, reliez les deux ports d'extension de stockage du serveur NAS au deux boî tiers REXP-1000 Pro pour améliorer les performances. |
| 2 | Connector le NAS de QNAP au REXP-1000 Pro : Connectez le port d'extension de stockage* du NAS de QNAP au port ENTRÉE (●●) d'un REXP-1000 Pro en utilisant le cable Mini SAS externe (SFF-8088). (*Remarque : Une carte d'extension de stockage optionnelle est requise sur le NAS du QNAP.) |
| 3 | Connector le REXP-1000 Pro à un autre REXP-1000 Pro : Connectez le cable Mini SAS (SFF-8088) du port SORTIE (◆◆) du REXP-1000 Pro sur le port ENTRÉE (●●) d'un autre REXP-1000 Pro. |
Avertissement:Ne connectez pas un port SORTIE ( ) a un autre port
SORTIE(◆◆) ou un port ENTREE (●●) à un autre port ENTREE (●●).

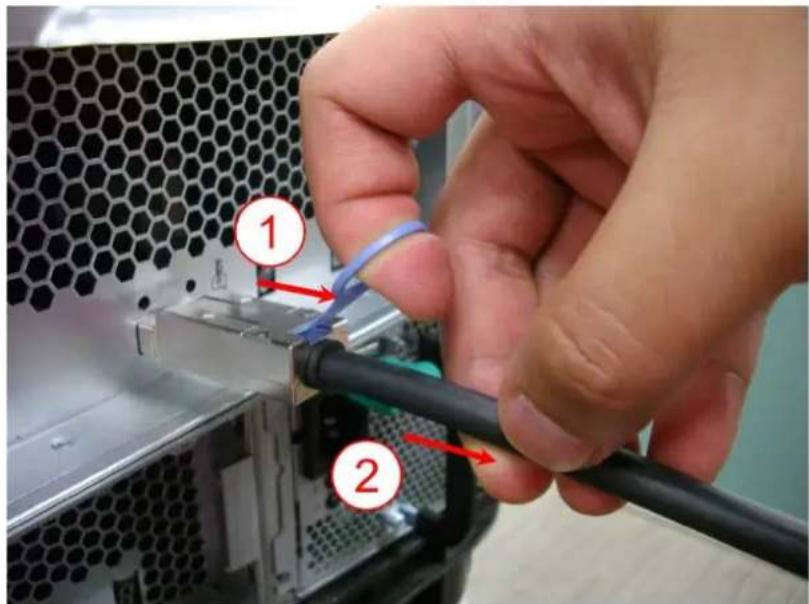

4.2. Dé branchement du câ ble mini SAS
Suivez les étapes suivantes pour débrancher le cable Mini SAS :
- Levez le loquet du clip d'attache du cable Mini SAS.
- Retirez le cable Mini SAS de son clip d'attache.

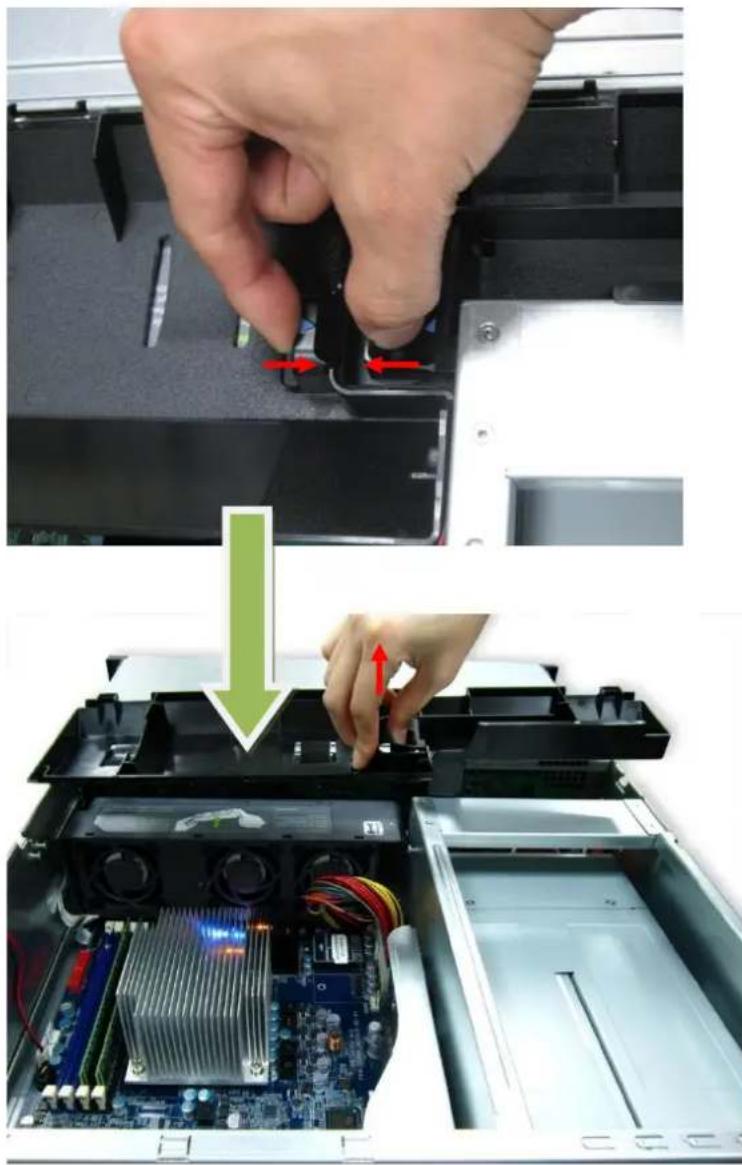

Chapter 5. Enlever le conduit d'air (applicable au REXP-1600U-RP)
Détachez le conduit d'air avec votre index et votre pouce. Tirez le conduit d'air vers le haut pour le séparer du boîtier d'extension RAID.
Chapter 6. Installer/Enlever un module de ventilateur

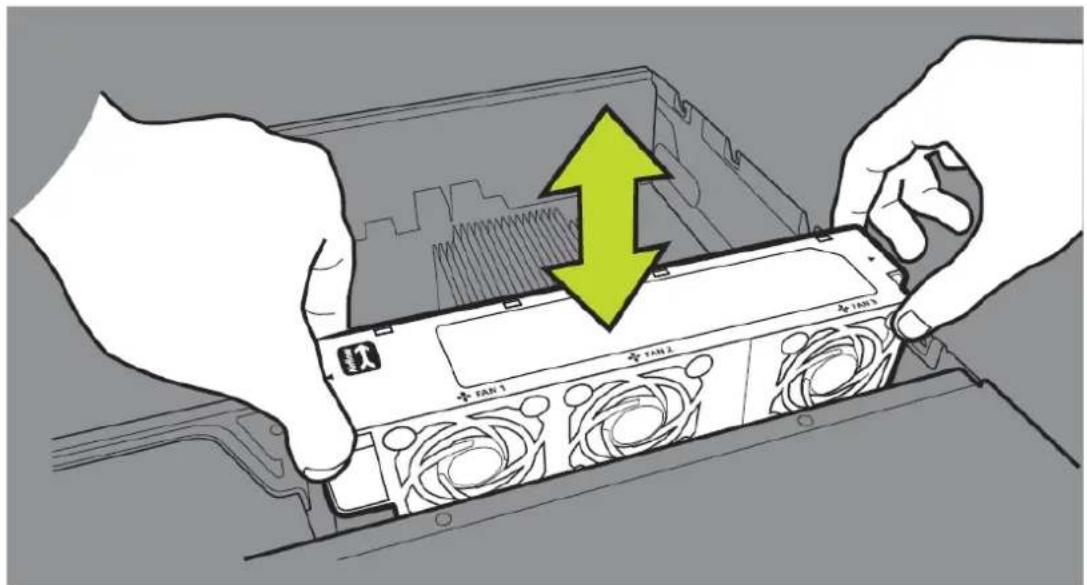

6.1. Installer un module de ventilateur (applicable au REXP-1600U-RP et REXP-1200U-RP)
Insérez un module de ventilateur dans la fente de ventilateur jusqu'à ce que le module soit bien en position.
Avertissement : Pour éviter de surchauffer le système, remplacez le module de ventilateur dans les 3 minutes. Ne pas tenter d'utiliser le système sans le(s) module(s) de ventilateur.
6.2. Enlever un module de ventilateur (applicable au REXP-1600U-RP et REXP-1200U-RP)
Enlevez le module de ventilateur en prénant et tirant le module de ventilateur pour le faire sourir de la fente de ventilateur.
Chapter 7. Installer une unité d'alimentation (applicable au REXP-1600U-RP et REXP-1200U-RP)
Avtissement : Le boîtier d'extension RAID supporte le remplacement de l'unité
d'alimentation redondante sans avoir besoin d'être éteint lorsque le mode d'alimentation redondante est activé. Toutefois, il est vivement recommandé d'éteindre le boîtier d'extension RAID avant de remplaçer l'unité d'alimentation pour réduire le risque de chocolélectrique.

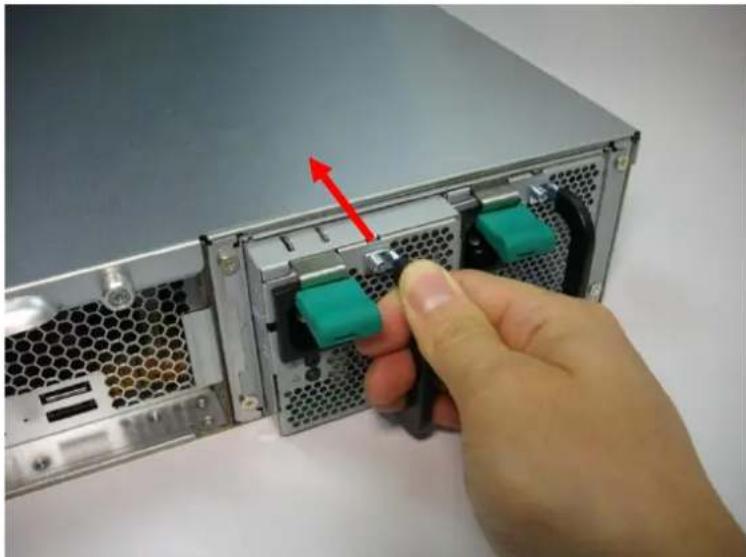

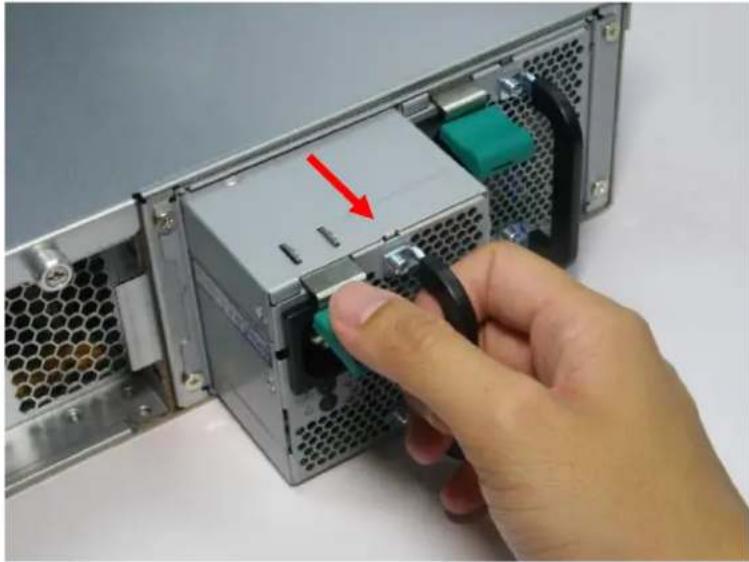

Pour remplacer une unité d'alimentation défectueuse, faites comme suit :
- Éteignez le boîtier d'extension RAID.

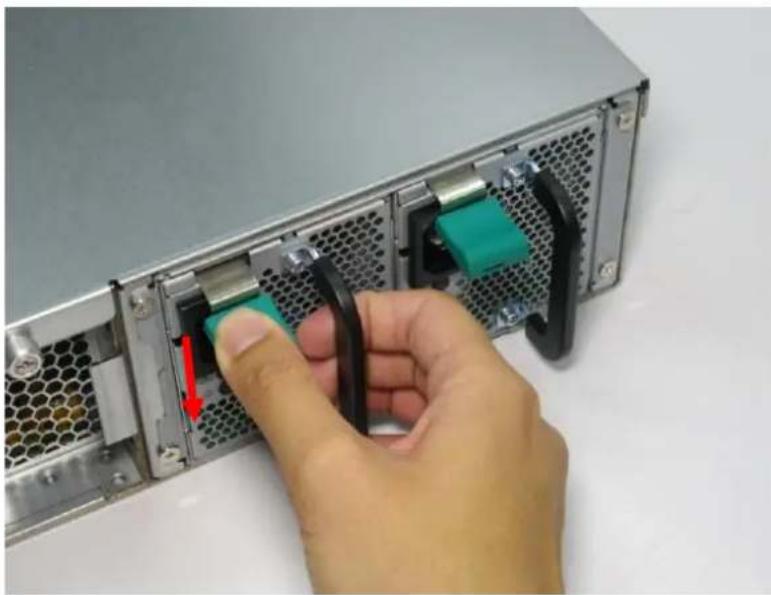

- Tenez la petite poignée noire et tenez fermement le bouton vert.
- Debranchez l'unité d'alimentation défectueuse.
- Branchez une nouvelle unité d'alimentation.
- Allumez le boitier d'extension RAID.
Support technique
QNAP fournit également un support en ligne et un service à la clientèle par l'intermédiaire d'une messagerie instantanée.
Support en ligne : http://www.qnap.com
Forum : http://forum.qnap.com
Support technique pour les États-Unis et le Canada :
E-mail : q_supportus@qnap.com
TEL:909-595-2819
Adresse: 166 University Parkway Pomona, CA 91768-4300
Heures de service : 08:00- 17:00 (GMT- 08:00 heures Pacifique, Lundi à Vendredi)
