Dobby - Drone Zerotech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Drone compact multi-axes
Marque	Zerotech
Modèle	Dobby
Dimensions déplié	135 mm x 145 mm x 36,8 mm
Dimensions plié	135 mm x 67 mm x 36,8 mm
Poids	199 g
Type de batterie	LiPo 2S
Tension batterie	7,6 V
Capacité batterie	7,37 Wh
Alimentation chargeur	Entrée 9V=2A, Sortie 8,7V=1,5A
Port de charge	Type-C
Caméra	Capteur CMOS 1/3,06", 13 MP, FOV 75°, f/2.2
Résolution photo	4208 x 3120 pixels
Résolution vidéo	1080p@30fps avec stabilisation EIS
Stockage interne	16 Go
Système de positionnement extérieur	GPS + GLONASS
Système de positionnement intérieur	Flux optique + ultrason
Portée de contrôle	100 m (plein air sans interférence)
Durée de vol	9 minutes (au niveau de la mer)
Altitude maximale de fonctionnement	3000 m
Résistance au vent max	28 km/h
Plage de température de fonctionnement	0 à 40 °C
Application de contrôle	Do.Fun (Android 4.3+ / iOS 8.4+)
Entretien et nettoyage	Nettoyer avec un chiffon doux, stocker dans un étui
Pièces détachées et réparabilité	Hélices, batterie, chargeur disponibles

FOIRE AUX QUESTIONS - Dobby Zerotech

Comment calibrer la boussole du Dobby ?

Connectez-vous au Wi-Fi de l'avion, ouvrez Do.Fun, allez dans Paramètres de l'application > Calibration de la boussole et suivez les instructions à l'écran. Évitez les objets métalliques et les champs magnétiques forts.

Comment connecter le drone à l'application Do.Fun ?

Activez le Wi-Fi de l'avion (SSID par défaut: Dobby-XXXXXX, mot de passe: Zerotech). Ouvrez Do.Fun et basculez le commutateur Intérieur/Extérieur selon votre environnement. Vérifiez que l'icône Wi-Fi affiche connecté et que le niveau de batterie est suffisant.

Comment décoller depuis la paume de la main ?

Placez le Dobby sur votre paume, appuyez sur le bouton Décollage (icône). Les hélices tourneront. Une fois complètement démarrées, retirez votre paume ou lancez légèrement l'appareil.

Quels sont les modes de vol disponibles ?

Les modes incluent Vol libre, Suivi de cible, Suivi du visage, Orbite, Retour à la maison, Saut périlleux et Courte vidéo. Accédez-y via le menu Plus de fonctionnalités dans l'application.

Comment enregistrer une vidéo classique ?

Basculez le commutateur Photo/Vidéo sur l'interface vidéo. Appuyez sur le bouton Enregistrer pour démarrer, puis sur Arrêter l'enregistrement pour terminer. Activez EIS dans les paramètres de la caméra pour la stabilisation.

Quelle est l'autonomie maximale du Dobby ?

L'autonomie est d'environ 9 minutes au niveau de la mer, sans vent. La batterie est de 7,37 Wh. Rechargez-la avec le chargeur fourni (9V=2A, port Type-C).

Puis-je voler en intérieur avec le Dobby ?

Oui, en intérieur le Dobby utilise le flux optique et les ultrasons. La zone doit être bien éclairée (>15 lux) et sur une surface texturée. Évitez les surfaces réfléchissantes ou absorbant les ultrasons.

Que faire si la batterie est faible ?

L'indicateur de batterie clignote en rouge pour avertissement critique. Lorsque la batterie est faible, le drone émet un avertissement. Atterrissez immédiatement et rechargez la batterie. Le voyant de charge devient vert lorsque la charge est terminée.

Comment mettre à jour le firmware du drone ?

Les mises à jour sont effectuées via l'application Do.Fun. Connectez-vous au Wi-Fi du drone, allez dans Paramètres > Mise à jour du firmware et suivez les instructions. Assurez-vous que la batterie est suffisamment chargée.

Le Dobby est-il résistant à l'eau ?

Non, le Dobby n'est pas étanche. Ne volez pas sous la pluie, la neige ou par vent fort. Gardez-le au sec et évitez l'humidité. Nettoyez-le avec un chiffon doux et sec.

MODE D'EMPLOI Dobby Zerotech

1. Apprenez à connaître votre DOBBY

DOBBY est compact, portable, multi-axes avions Zerotech qui a été fait sur mesure pour selfie amateurs. Il est livré avec une caméra haute définition qui peut prendre 4208 x 3120 des photos et peut filmer des vidéos 1080p@30fps. L'application Do.Fun accompagnement vous permet de contrôler le vol de DOBBY.

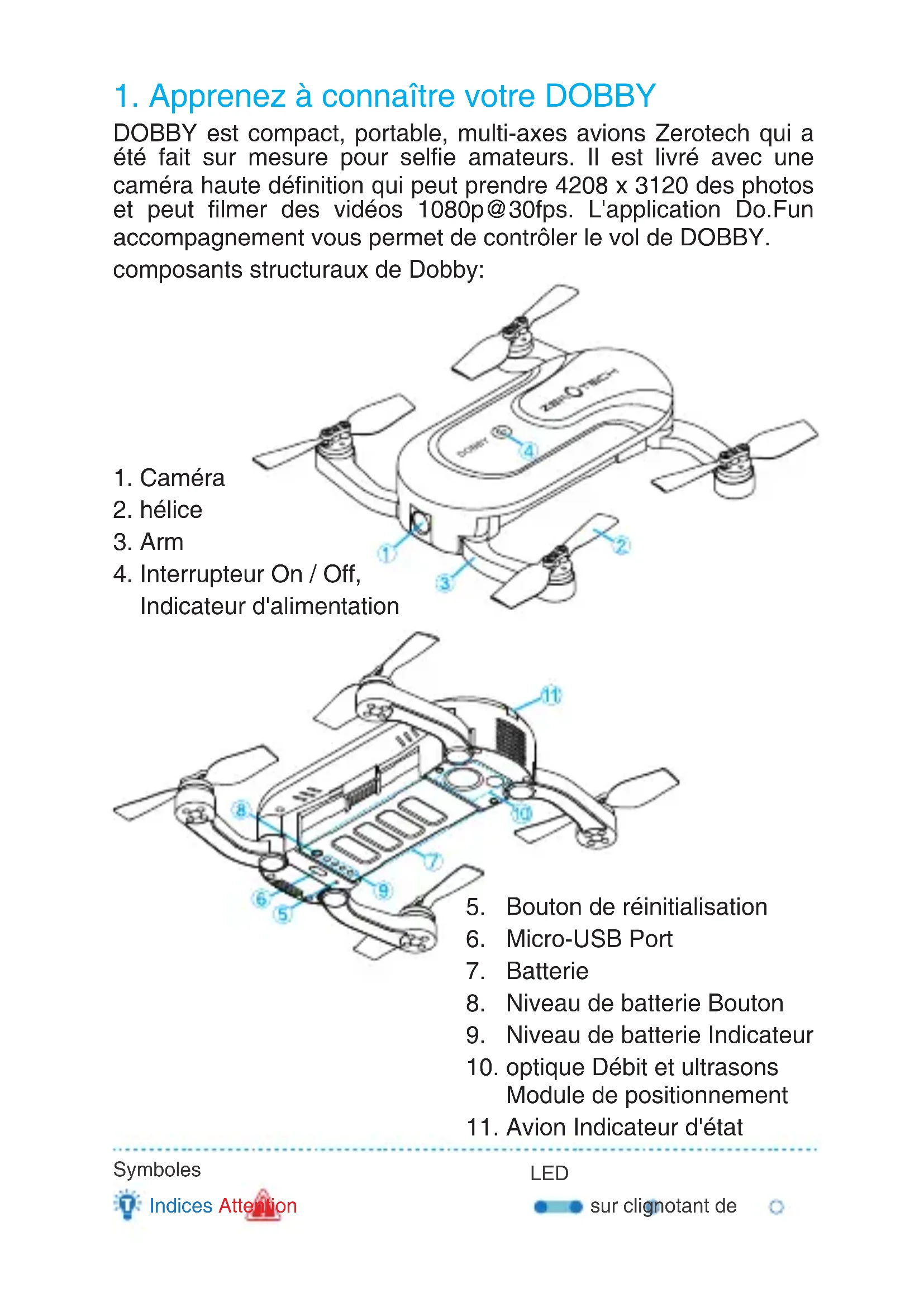

composants structuraux de Dobby:

Zero-Tech EUR On / Off, d'alimentation

1. Caméra
2. hélice
3. Arm
4. Interrupteur On / Off, Indicateur d'alimentation

5. Bouton de réinitia 6. Micro-USB Port

1. Bouton de réinitialisation
2. Micro-USB Port
3. Batterie
4. Niveau de batterie Bouton
5. Niveau de batterie Indicateur
6. optique Débit et ultrasons Module de positionnement
7. Avion Indicateur d'état

2. Apprenez à connaître votre Do.Fun

Do.Fun est spécialement conçu pour DOBBY. Grâce à l'application, les utilisateurs peuvent utiliser leur mobile comme une télécommande pour le contrôle de vol et de prendre des photos et enregistrer des vidéos. Vous pouvez également partager directement vos photos et vidéos sur les réseaux sociaux.

Téléchargement Do.Fun

Rechercher Do.Fun dans l'App Store ou Google Play, télécharger et installer l'application sur votre appareil mobile.

Apprenez à connaître les indicateurs d'état

Positionnement extérieur Statut

GPS de positionnement anormal (Nombre de satellites recherchés-out < 8)

GPS de positionnement normal (nombre de satellites recherchés-out ≥ 8)

Positionnement intérieure Statut

WiFi Statut de connexion

Avion Niveau de batterie

Vol Distance / hauteur

Optique Débit de positionnement anormal

Optique Débit de positionnement normal

Wi-Fi coupé Wi- Fi Connecté

Batterie faible Batterie pleine

Courant Hauteur de vol

Vol actuel Distance

Apprenez à connaître les boutons fonctionnels

Connexion / Inscription

Paramètres de l'application

Intérieur / extérieur Commutateur

A-GPS (GPS assisté)

Arrêt d'urgence

Décollage

Atterrissage

Arrêtez

Commande Vocale

Minuteur

Les paramètres de la caméra

Déclencheur

Photo/Video Interrupteur

Enregistrer

Arrêter l'enregistrement

Plus de fonctionnalités

Courte vidéo

Orbite

Suivi cible

Suivi du visage

Retourner à la maison

Saut périlleux

Médiathèque

3. Charge de la batterie

Appuyez sur le bouton Niveau de la batterie, la batterie Indicateur de niveau affiche le niveau actuel de la batterie. Si l'un des feux sont éteints, s'il vous plaît recharger la batterie.

Branchez la batterie vers le bas pour le chargeur. Utilisez le câble USB pour connecter le chargeur à l'adaptateur, puis branchez l'adaptateur dans une prise de courant pour commencer à charger.

Lors du chargement, l'indicateur d'état de charge sera solide orange / rouge. Si le voyant devient vert, cela signifie qu'il a terminé le chargement. Coupez la source d'alimentation et retirez la batterie du chargeur.

Batterie Chargeur Niveau de batterie Bouton Niveau de batterie Indicateur Indicateur de charge d'état Port de chargement

Batterie et Chargeur Connexion pour charge

4. Préparation de la zone de vol

Nous suggérons que vous effectuez le premier vol dans une zone en plein air ouvert et que vous effectuez un vol intérieur après se familiariser avec la commande de vol.

En plein air

• Ne pas voler DOBBY dans de mauvaises conditions météorologiques, telles que par vent fort, pluie, neige, etc.
• S'il vous plaît voler dans la zone ouverte, ne pas voler à proximité des bâtiments et de garder une bonne distance des grands bâtiments, de peur que le signal GPS serait bloqué. Si vous ne pouvez pas remplir les conditions requises pour le positionnement GPS, s'il vous plaît le faire pour le flux optique et positionnement à ultrasons, voir "Intérieur" pour plus d'informations.
• Ne pas voler les zones proches des champs magnétiques anormales et à proximité des environnements électromagnétiques complexes.

S'il vous plaît ne pas voler dans les zones où le vol est illégal ou restreint. DOBBY ne sera pas capable de voler dans des zones restreintes en utilisant le positionnement GPS.

À l'intérieur

• Pendant le vol intérieur, DOBBY utilise le flux optique et de positionnement par ultrasons. La zone de vol doit être au-dessus d'une surface texturée claire qui ne sont pas trop rares ou trop dense. Si vous pouvez 't trouver une surface texturée appropriée, vous pouvez mettre un tapis ou un tissu texturé sur le sol, une table ou toute autre surface large, horizontale pour fournir la texture requise.
• vol intérieur doit être effectué dans un endroit bien éclairé (luminosité>15 lux) telle qu'une zone éclairée par une lampe fluorescente ordinaire.
• Pendant le vol rapide à des niveaux faibles (0.5m ou moins), le système de positionnement par ultrasons peut ne pas fonctionner.
• Ne pas voler au-dessus des objets qui absorbent facilement les ondes ultrasonores.
• Ne pas voler au-dessus des surfaces très réfléchissantes.

5. Préparation de l'avion

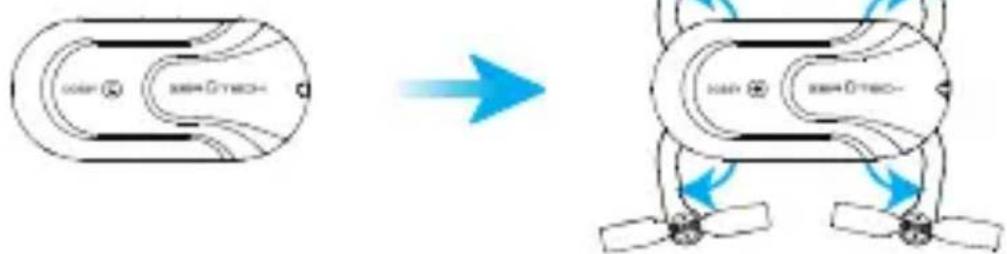

1) Déplier l'avion

Pliez les quatre bras de l'avion.

USB USB+Otech

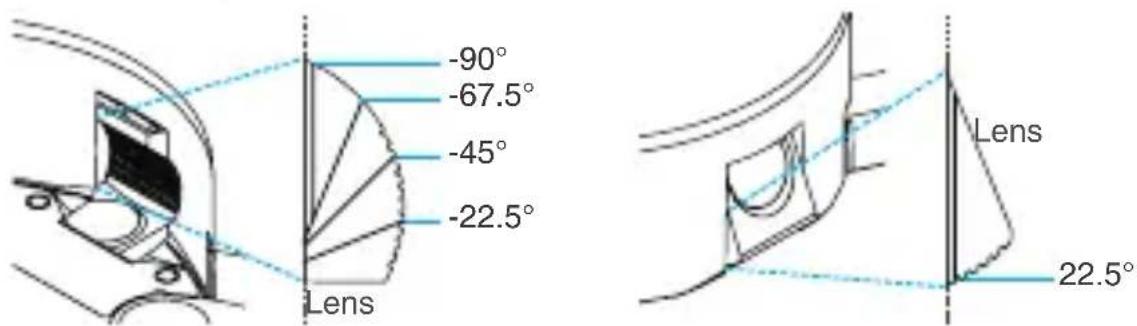

2) Réglage de la caméra Emplacement Angle

Il y a 6 rotations dans la limite d'angle de tangage de l'appareil photo. La lentille face à l'avant: 0° ; Poussez la lentille: élévation 22,5° ; Abaissez la lentille: dépressions successivement -22.5° , -45° , -67.5° , -90° .

Il existe plusieurs lignes d'encre sur le côté de la caméra correspondant à différents angles d'inclinaison. Poussez l'appareil photo à l'angle nécessaire, il suffit d'exposer la ligne d'encre correspondant.

-90° -67.5° -45° -22.5° Lens Lens 22.5°

Dépression maximale -90° L'élévation maximale 22.5°

3) Mise sous Aircraft

Branchez la batterie dans le compartiment de la batterie dans la bonne direction (de la batterie Indicateur de niveau à proximité de l'appareil photo), et assurez-vous qu'il est serré.

Maintenez la marche / arrêt pendant 3 secondes. Attendez jusqu'à ce que le témoin d'alimentation clignote en bleu, prenez votre doigt sur l'interrupteur et l'appareil se met en marche.

Attendez quelques secondes. Il émet un bruit vous informant que le ESC a activé.

4) Etalonnage du compass

Vous devez calibrer votre boussole avant le premier vol et le premier vol en plein air!

Connectez-vous à une connexion Wi-Fi de l'avion, Do.Fun ouvert et aller à "Paramètres de l'application" - "Compass Calibration", puis suivez les instructions à l'écran pour calibrer la boussole.

Ne pas calibrer votre boussole à proximité de gros objets métalliques ou dans des endroits avec de fortes perturbations de champ magnétique.

6. Connexion de l'aéronef à la Do.Fun

Connectez votre appareil mobile Wi-Fi de l'avion. Le SSID par défaut est Dobby-XXXXXX, s'il vous plaît vérifier l'étiquette à côté du compartiment de la batterie sur la base de l'avion pour acquérir le SSID et le mot de passe par défaut est Zerotech.

Ouvrez l'interface principale de Do.Fun. Tout d'abord, basculer le "Intérieur / extérieur Commutateur" pour choisir votre environnement actuel:

indique l'intérieur, optique le positionnement du flux est utilisée.

le positionnement GPS sera utilisé.

Enfin, vérifier si elle montre qu'il est connecté au Wi-Fi 📤, que le niveau de la batterie de l'appareil est élevée 📋, et que l'état de positionnement du flux optique est normal 📊 ou l'état de positionnement GPS est normal 🌐. Si oui, vous pouvez enlever.

7. Voler

Les pales de l'hélice en rotation peuvent causer des dommages aux personnes et aux objets proches. S'il vous plaît n 'fly DOBBY près de groupes de personnes et de garder un bonne distance des pales de l'hélice.

Rez-de-Takeoff

Touchez, DOBBY sera directement décoller et monter à 1.5 mètre (1m pour l'intérieur).

Paume Décollage

s'il vous plaît d'abord DOBBY sur votre paume, puis appuyez sur le bouton, les hélices vont commencer à tourner. Attendez jusqu'à ce qu'ils tournent complètement, retirez votre paume ou légèrement le jeter.

Rez-de-Landing

Appuyez dessus, il va commencer à descendre et atterrir sur le sol.

Atterrissage paume

Appuyez dessus, il va commencer à descendre. Pendant qu'il descend à 2.2\~1.1 mètres au-dessus du sol, vous pouvez effectuer l'atterrissage de palme. Tendez votre main droite sous DOBBY, alors il va atterrir sur votre paume.

Méthode de contrôle de vol -détecteur de movement

Votre appareil mobile incliné dans les 45° à l'horizontale, maintenez sur une partie quelconque de la moitié de la main droite de votre écran et inclinez votre appareil mobile vers l'arrière et vers l'avant / gauche et à droite pour contrôler arrière et en avant / mouvements de gauche et de droite.

Balayez la moitié gauche de votre écran vers le haut et vers le bas pour contrôler mouvements ascendants et descendants; Balayez vers la gauche et à droite pour contrôler la direction. Balayez et maintenez pour poursuivre le mouvement.

inclinaison vers l'avan inclinaison vers l'arrière inclinaison droite Vinclinaison gauche

• La méthode de contrôle par défaut est réglé sur "détecteur de mouvement". Vous pouvez passer à "Screen Swipe" ou "Sticks" dans "Paramètres de l'application" - "Méthode de contrôle".
  • L'orientation de la caméra par défaut est "selfie" par défaut. Vous pouvez passer à "Trouver une vue" dans "Paramètres App" - "Orientation de l'appareil".

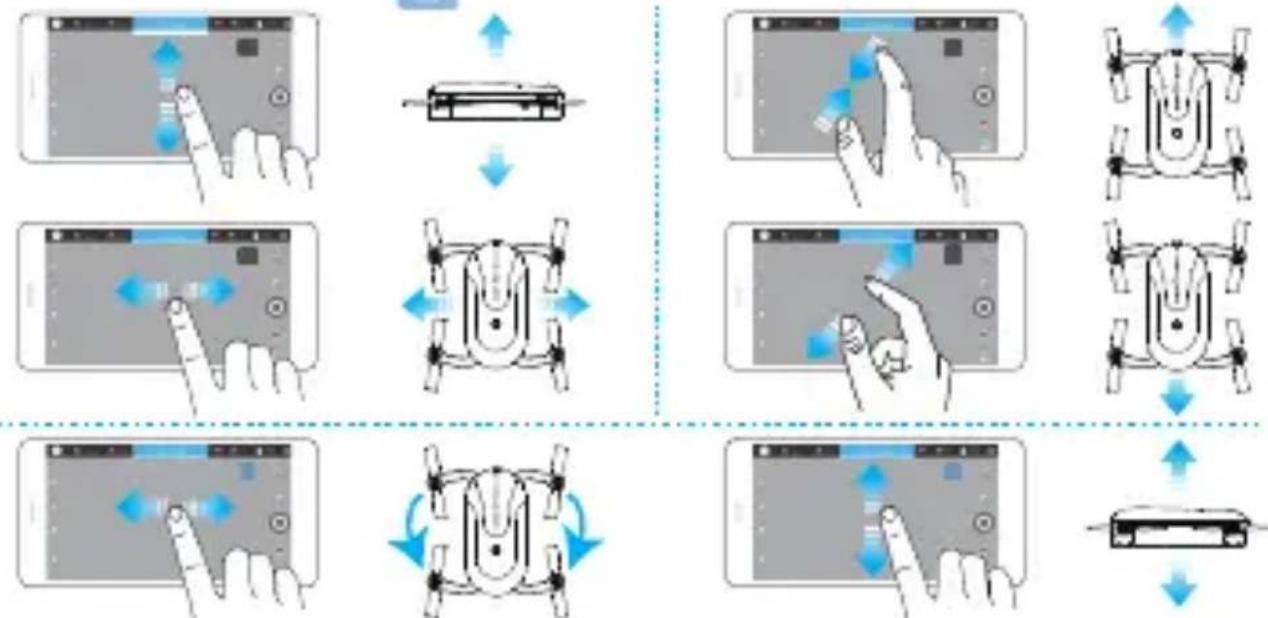

Méthode de contrôle de vol - Écran Swipe

Balayez l'écran vers le haut et vers le bas pour contrôler mouvements ascendants et descendants; Balayez vers la gauche et la droite pour contrôler les mouvements de gauche et de droite. Balayez et maintenez pour poursuivre le mouvement.

Deux doigts Balayez l'écran, se rapprocher ou éloigner les uns des autres pour contrôler les mouvements amont et en aval. Balayez et maintenez pour poursuivre le mouvement.

Appuyez sur l'icône de direction dans le coin en haut à droite, puis faites glisser l'écran gauche et à droite pour contrôler la direction; Balayez vers le haut et vers le bas pour contrôler mouvements ascendants et descendants. Balayez et maintenez pour poursuivre le mouvement. Tapping again will exit direction control.

Méthode de contrôle de vol - Sticks (Prendre l'opérateur américain pour l'exemple)

Sticks gratuites: Maintenez sur le point au centre et basculer vers le haut et vers le bas / gauche et à droite. Basculer enfoncée pour poursuivre le mouvement.

Stick gauche Stick droit

Tàgauchere en haut Down Tàdroteze Vers l'avant Àgauche En arrière Droite

Stocks sécuritaires: Semblable à bâtons libres, mais il utilise en tapant sur les flèches sur les quatre directions au lieu de basculement.

8. Prendre des photos / Enregistrer des videos

Prendre des photos

Un seul coup: Dans le mode de prise de vue simple, chaque fois que vous appuyez sur le bouton "Déclencheur", il prendra une photo.

Rafale: Appuyez sur le "Les paramètres de la caméra". Appuyez sur "Prise de vue en rafale" et sélectionnez le nombre de photos à prendre dans le menu "Modes" popup, et you'are commuté en mode rafale de tir. Ensuite, chaque fois que vous appuyez, il faudra une série de photos de prise de vue en rafale.

Vous pouvez appuyer sur les boutons de volume sur votre appareil mobile ou des écouteurs pour prendre des photos.

Conventionnel Enregistrement vidéo

Basculez le "Photo/Vidéo Interrupteur" pour aller à l'interface d'enregistrement vidéo classique.

Appuyez sur le bouton "Enregistrer", il va commencer l'enregistrement. En appuyant sur le bouton "Arrêter l'enregistrement" mettra fin à votre enregistrement.

Nous vous suggérons d'activer IIS pour la stabilisation vidéo avant l'enregistrement. Appuyez sur le bouton "Les paramètres de la caméra" pour entrer dans "Paramètres" - "EIS", sélectionnez l'une de la lentille des angles pour permettre EIS.

10s auto-piste courte vidéo (uniquement sous outdoor GPS de positionnement) Appuyez sur le bouton "Les paramètres de la caméra" pour entrer dans "Paramètres" - "EIS", sélectionnez l'angle de l'objectif nécessaire (également permettre EIS), puis appuyez sur "Plus de fonctionnalités", choisissez "Courte video" dans la liste des fonctionnalités de popup pour accéder à l'interface d'enregistrement courte vidéo.

Ensuite, maintenez le bouton "Enregistrer" pour enregistrer une vidéo. Pendant ce temps, DOBBY va voler dans la direction de l'angle de l'objectif sélectionné. Laisser votre doigt sur le bouton (ou la durée atteignant 10 secondes) arrête l'enregistrement, et DOBBY retournera automatiquement. Vous pouvez également maintenir pour enregistrer de courtes vidéos pendant le vol de retour de DOBBY.

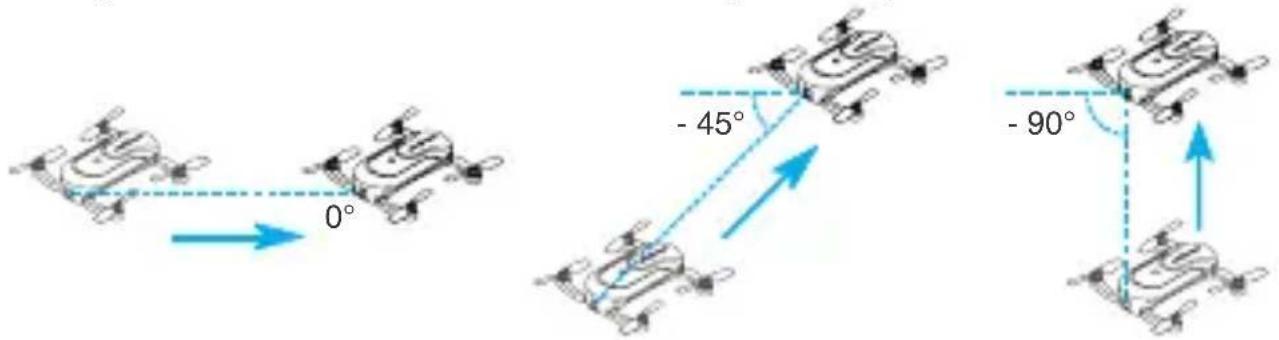

Nous vous suggérons de régler l'angle de tangage de l'appareil photo à être le même que l'angle de l'objectif sélectionné.

Ici, nous prenons respectueusement la lentille sélectionnée angles 0°, -45° et -90° par exemple pour illustrer la relation entre la trajectoire de vol dans l'enregistrement vidéo de courte durée et l'angle de l'objectif sélectionné:

0° - 45° - 90°

Indicateurs Annexe

Avion Indicateur d'état

Solide bleu

Clignotement lent bleu

Positionnement GPS normale

Flux optique et positionnement ultrasonore normale

Clignotement rapide vert

Clignotement rapide jaune / vert

Clignotement rapide jaune / rouge

Clignotement lent jaune

Clignotement rapide rouge

Solide rouge

Clignotement rapide pourpre

Solide vert

Solide blanc

Panne de GPS

échec à ultrasons

échec de flux optique No-fly

Avertissement de zone

d'avertissement de batterie faible

Avertissement de batterie critique

échec Compass

étalonnage de la boussole Horizontal

étalonnage de la boussole Vertical

Niveau de batterie Indicateur

Indicateur de charge d'état

Annexe Spécifications

Avion

Poids

199g

Taille

Étendu: 135mmx145mmx36.8mm;

Plié: 135mmx67mmx36.8mm

Max. L'altitude de fonctionnement

3000m

Durée du vol

9 minutes (au niveau de la mer)

Température de fonctionnement

0\~40°C

La plus élevée du vent résistance

28km/h

Système de positionnement

Extérieur: GPS et GLONASS satellite bi-mode

Intérieur: flux optique (luminosité>15lux) + onde ultrasonore

Max. hauteur de remontée

Positionnement GPS: 50m (peut être ajustée par les réglementations locales)

Flux optique et de positionnement à ultrasons: 3m

Max. distance de contrôle

100m (En plein air libre d'interférence)

Précision planant

Vertical : ±0.1m (positionnement à ultrasons actif); ±0.5m (en plein air)

Horizontal: ±0.3m (positionnement de flux optique actif); ±1.0m (en plein air)

Caméra

Capteur	1/3.06" CMOS; Pixels effectifs: 13M
Lentille	FOV75°; 28mm (35mm format équivalent); f/2.2; Focus at ∞
Tessiture	- 90°~22.5°
Photo Taille	4208x3120
Modes de prise de vue photo	Un seul coup Rafale (2-15 photos) Tir timed
Modes de prise de vue vidéo	Enregistrement vidéo HD10s auto-piste courte vidéo de tirSuivi cible vidéo de tirSuivi du visage vidéo de tirOrbite vidéo de tir
Gamme EV	- 12; - 8; - 4; 0; 4; 8; 12
Timed tir compte à rebours	Off; 3s; 5s; 10s; 20s
Enregistrement video	1080p@30fps après EIS sur 4K@30fps
Format de stockage	Photo: JPGVideo: MP4 (MPEG-4 AVC/H.264)
Capacité de stockage	16GB
Type de port de données	Micro-USB

Chargeur

Type de port de charge	Type-C	l'énergie nominale	7.37Wh
Input	9V=2A	Tension nominale	7.6V
Output	8.7V=1.5A	Type de batterie	LiPO 2S
Wi-Fi		Température de fonctionnement (de charge)	5~45°C
Fréquence de Wi-Fi	2.4GHz; 5GHz	Température de fonctionnement (décharge)	5~45°C
App		Max. tension de charge	8.7V

Nom de l'application	Do.Fun
Image en temps réel de transmission	640x480@30fps320x240@30fps1280x720@30fps
Retard	160ms (depending on actual shooting environment and mobile device)
Système d'exploitation de l'appareil mobile	Android 4.3 and higher versionsiOS 8.4 and higher versions

Ce guide sera mis à jour de façon irrégulière au besoin, et fait l'objet d'un renouvellement sans préavis. S'il vous plaît visitez Site officiel de (www.zerotech.com) Zerotech pour télécharger la dernière version.

DOBBY

&

Do.Fun

ZEROTECH (Beijing) Intelligence Technology Co., Ltd.

www.zerotech.com
