Caractéristiques techniques	Lecteur Blu-ray 3D, compatible avec les formats Blu-ray, DVD et CD
Résolution vidéo	1080p Full HD
Connectivité	HDMI, USB, Ethernet
Fonctionnalités supplémentaires	Accès à des applications de streaming, fonction de lecture réseau
Dimensions	Dimensions compactes pour un rangement facile
Poids	Poids léger pour une manipulation aisée
Utilisation	Facilité d'utilisation avec une interface utilisateur intuitive
Maintenance	Nettoyage régulier de l'appareil recommandé, mise à jour du firmware
Sécurité	Protection contre les surtensions, respect des normes de sécurité électrique
Informations générales	Garantie constructeur, assistance technique disponible

FOIRE AUX QUESTIONS - SCBTT290E PANASONIC

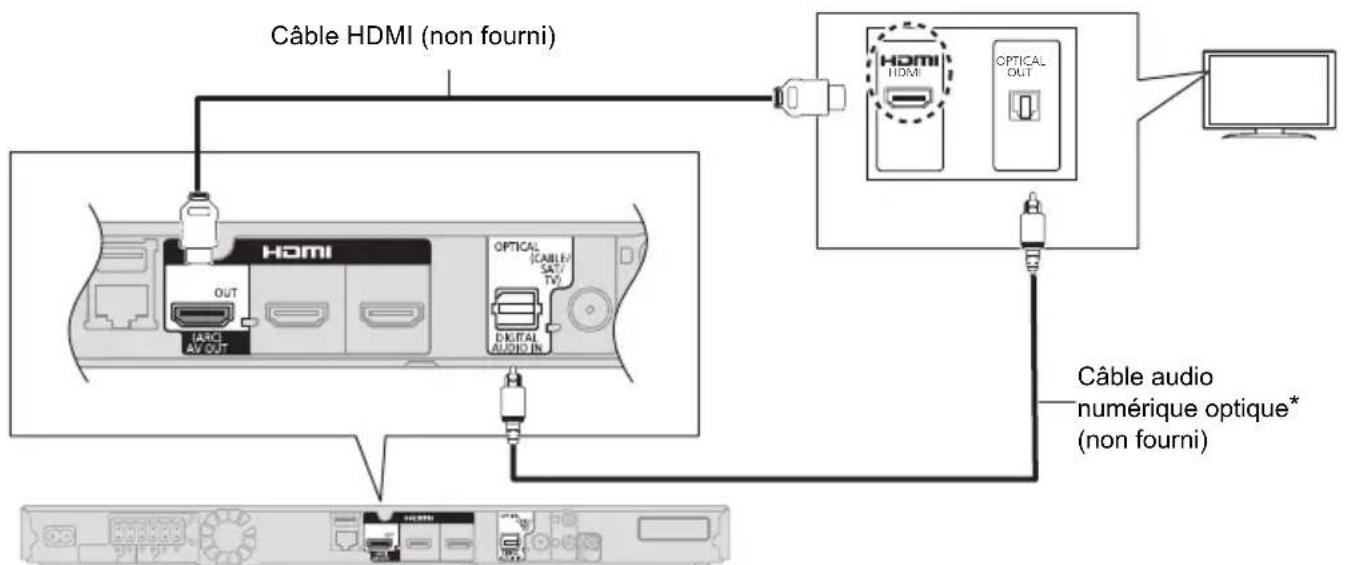

Comment connecter le PANASONIC SCBTT290E à ma télévision ?

Utilisez un câble HDMI pour connecter le lecteur Blu-ray à un port HDMI de votre télévision. Assurez-vous que la télévision est réglée sur le bon canal HDMI.

Pourquoi mon lecteur Blu-ray ne lit-il pas les disques ?

Vérifiez que le disque est propre et exempt de rayures. Assurez-vous également que le disque est compatible avec le lecteur. Si le problème persiste, essayez de redémarrer le lecteur.

Comment mettre à jour le firmware du PANASONIC SCBTT290E ?

Accédez au menu 'Configuration' de votre lecteur, sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran pour mettre à jour le firmware via Internet.

Que faire si le son ne fonctionne pas pendant la lecture ?

Vérifiez que le volume de votre télévision est activé et réglé à un niveau approprié. Assurez-vous également que le câble audio est correctement connecté si vous utilisez un système audio externe.

Comment réinitialiser le PANASONIC SCBTT290E aux paramètres d'usine ?

Accédez au menu 'Configuration', sélectionnez 'Paramètres système', puis choisissez 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Mon lecteur Blu-ray affiche un message d'erreur. Que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des conseils spécifiques. En général, vous pouvez essayer de redémarrer le lecteur ou de vérifier les connexions.

Comment puis-je lire des fichiers multimédias depuis une clé USB ?

Insérez la clé USB dans le port USB du lecteur, puis sélectionnez 'Source USB' dans le menu principal pour accéder aux fichiers multimédias.

Le lecteur ne s'allume pas. Que dois-je vérifier ?

Vérifiez que le lecteur est correctement branché à une prise de courant fonctionnelle. Testez avec une autre prise si nécessaire. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

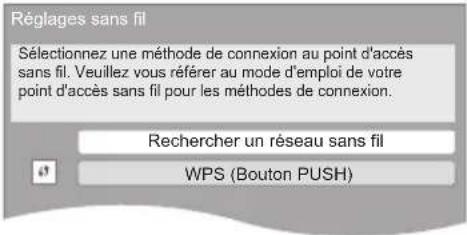

Comment configurer le Wi-Fi sur le PANASONIC SCBTT290E ?

Accédez au menu 'Configuration', sélectionnez 'Réseau', puis 'Paramètres Wi-Fi'. Suivez les instructions pour choisir votre réseau et entrer le mot de passe.

MODE D'EMPLOI SCBTT290E PANASONIC

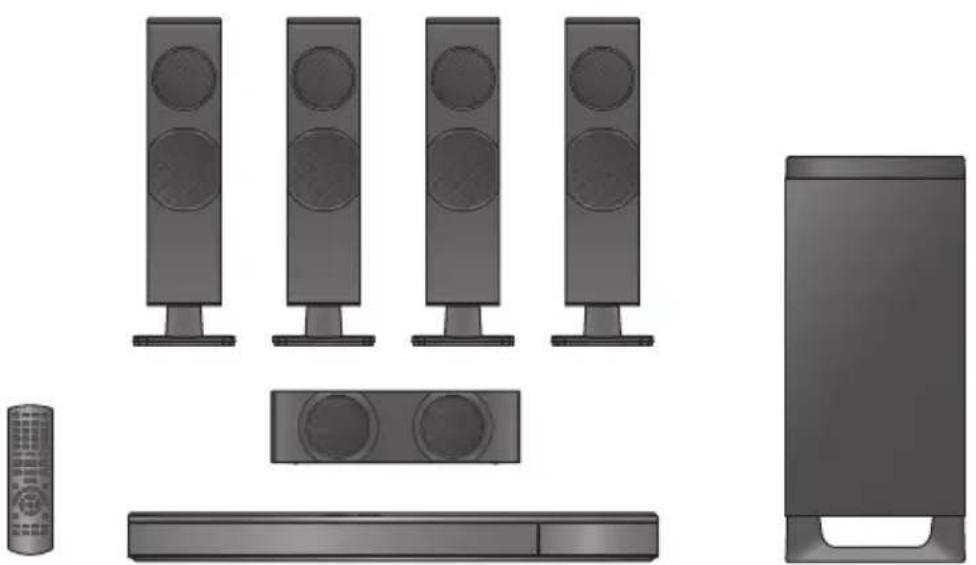

Système Cinéma Maison Blu-ray Disc^TM

Modèle n° SC-BTT590

SC-BTT490

SC-BTT290

SC-BTT282

Sauf indications contraires, les illustrations de ce mode d'emploi sont du SC-BTT590.

Nous vous remercions d'avoir acheté ce produit.

Pour des performances optimes et pour votre sécurité, veuilles lire soigneusement le mode d'emploi suivant.

Veuillez garder le present manuel comme reference future.

Consignes de sécurité

AVERTISSEMENT

Appareil

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• N'exposez pas cet apparéil à la pluie, l'humidité, l'égouttement ou l'élaboursamment.
• Ne placez pas d'objets replis d'eau, tels que des vases, sur l'appareil.
  Utiliser exclusivement les accessoires préconises.
• Ne retirez pas les caches.
• Ne réparez pas l'appareil vous-même. Confiez l'entretien a un personnel qualifié.
• Ne laisses pas d'objets métalliques tomber dans cet apparéil.
• Ne pas placer d'objets lourds sur cet apparéil.

Cordon d'alimentation secteur

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.
- Branchez la prise secteur dans la prise électrique.
- Ne pas tirer, plier ou placer des objets lourds sur le cordon.
- Ne manipulez pas la prise avec les mains mouillées.
Tenez le corps de la prise secteur en la débranchant.
- N'utilisez pas de prise secteur ni de prise de courant endommagée.

Installez l'appareil de manière à ce que le cable secteur puisse être immédiatement débranché de la prise de courant si un problème survient.

Petit objet

• Conservez la carte mémoire hors de portée des enfants afin qu'ils ne puissant pas l'avaler.
• Gardez les vis hors de portée des enfants, risque d'ingestion.
• Conservez le pied du patin hors de la portée des enfants afin qu'ils ne puissant pas l'avaler.

ATTENTION

Appareil

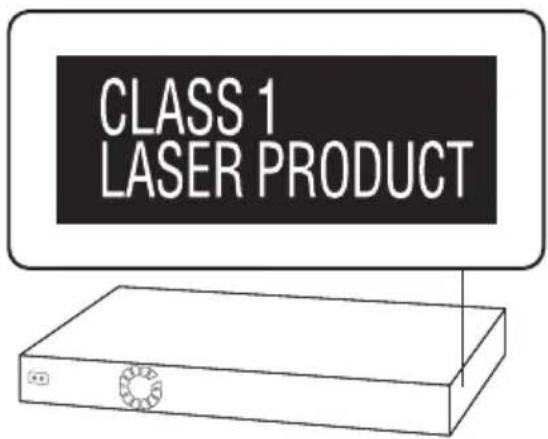

• Cet apparéil utilise un laser. L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que celles spécifiées ici peuvent provoquer une exposition à des radiations dangereuses.
• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet apparéil.
• Cet apparéil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet apparéil.
• Cét apparéil est destiné aux climats tempérés.

Emplacement

Placez cet appareil sur une surface plane.

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• N'installé pas et ne placez pas cet apparéil dans une bibliothèque, un placard ni dans aucun autre espace réduit. Assurez-vous que l' apparéil est bien ventilé.
• Ne bouchez pas les ouvertures d'airation de cet apparéil avec des journaux, nappes, ridesaux ou objets similaires.
• N'exposez pas cet apparéil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

Enceinte

Utilisez uniquement les enceintes fournies

L'appareil principal et les enceintes fournies doivent être utilisés uniquement comme indiqué dans ce mode d'emploi. La non-observation des instructions peut endommager l'amplificateur et/ou les enceintes, et entraîner un risque d'incendie. Consultez un technicien qualifié en cas de

dommages ou si vous remarquez un brusque changement de performance.

• Veillez à ne pas croiser (court-circuiter) ou inverser la polarité des cables d'enceinte afin de ne pas endommager les enceintes.
• Ne tenez pas l'enceinte d'une seule main en la transportant pour éviter qu'elle ne s'endommage en tombant.
• Vous risquez d'endommager vos enceintes et de réduire leur durée de vie si vous utilisez l'appareil avec un volume élevé de façon prolongée.
• Ne touchez pas la partie avant textile des enceintes. Tenez les enceintes par les cotsés.
• Pour transporter les enceintes, tenez le support et la base.
• Placez les enceintes sur des surfaces planes, sûres.

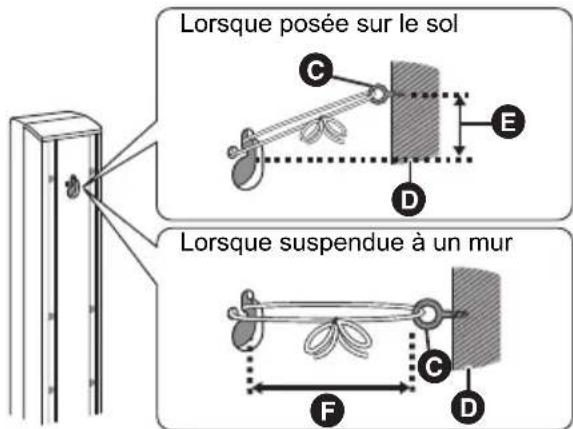

  Pour éviter de se blesser en tombant ou de faire tomber l'enceinte, placez les cables d'enceinte avec soin pour ne pas trabucher ou s'y accrocher.
• Ne vous mettez pasABOUT sur le socle de l'enceinte. Soyez prudents lorsque des enfants sont aproximete.

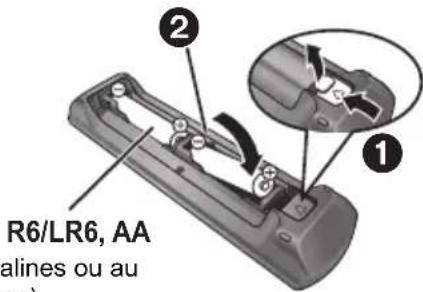

Piles

Manipuler de façon Incorrecte les piles peut causeer uneuite d'electrolyte ainsi qu'un incendie.

• Il y a un danger d'explosion si la pile n'est pas correctement remplaee. Remplacez uniquement par le type recommande par le fabricant.
• Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.
• Ne mélangez pas d'anciennes et de nouvelles piles ou des piles de différents types.
• Ne chauffez pas et n'exposez pas les piles à une flamme.
• Ne laissez pas la (les) pile(s) dans un vehicule exposé directement aux rayons du soleil pendant un long moment avec fenêtres et portières fermées.
• Ne pas démonter ou court-circuiter les piles.
• Ne rechargez pas des piles alcalines ou au manganèse.
• Ne pas utiliser des piles dont le revêtement a été enlevé.

Retirez les piles si vous n'avez plus l'intention d'utiliser la télécommande pendant une longue période. Rangez-les dans un endroit nombre et frais.

Table des matieres

Consignes de sécurité 2

Commencer

Contenu de l'emballage et accessoires 4

Entretien de l'appareil et des supports. 5

Support lisible 6

Guide de reference de la commande. 8

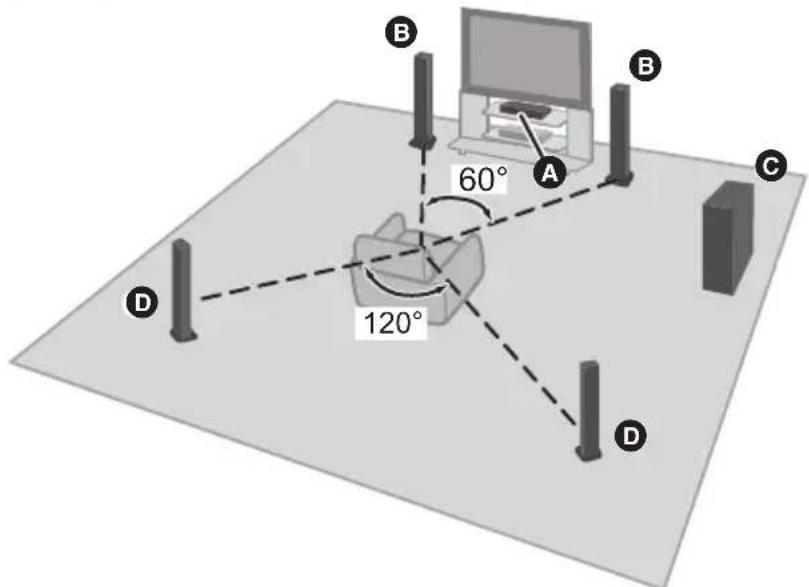

ÉTAPE 1: Positionnement 10

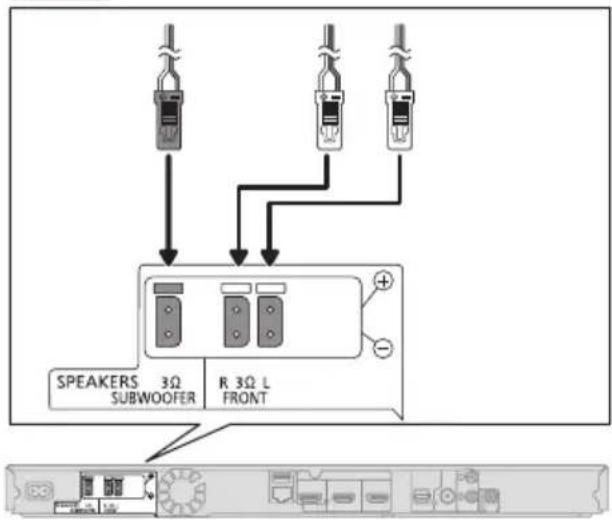

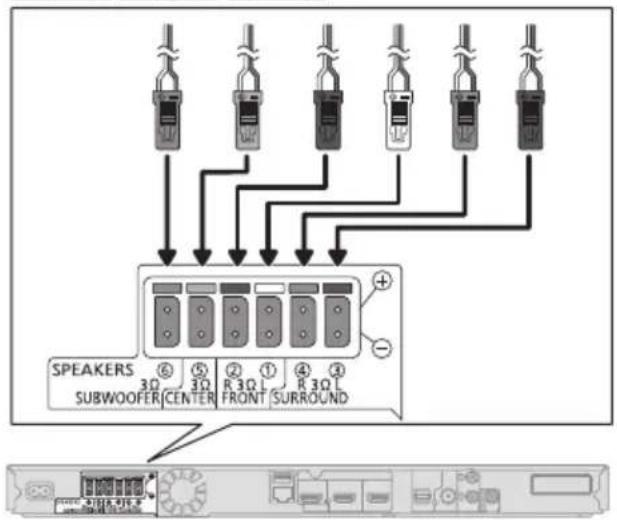

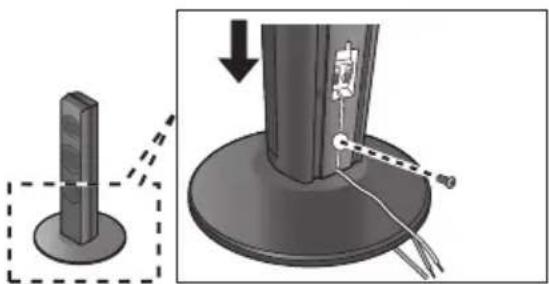

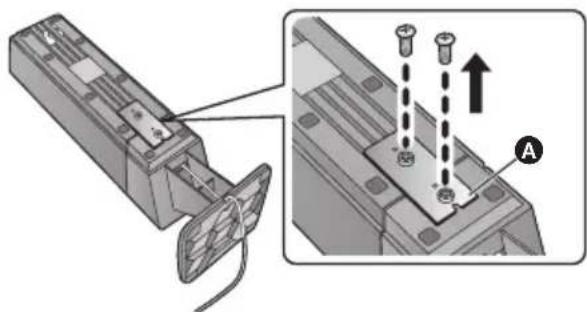

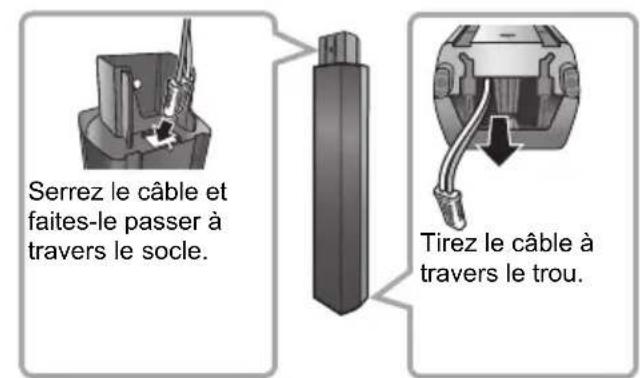

ÉTAPE 2: Préparation des enceintes 11

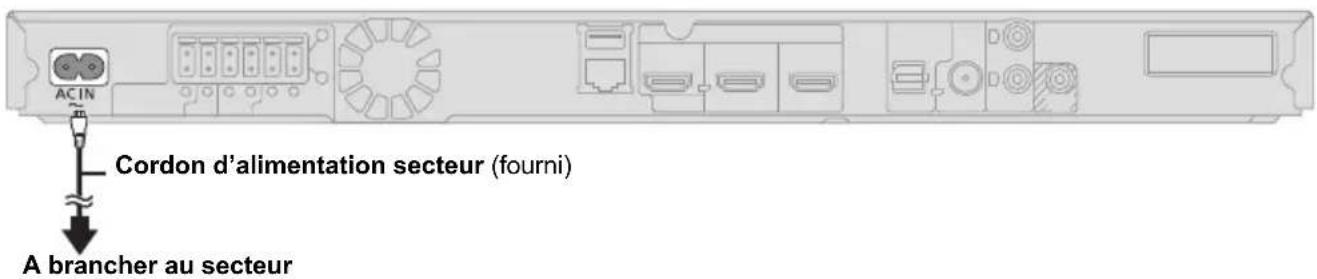

ÉTAPE 4: Connexion du cordon d'alimentation. 17

ÉTAPE 5: Réglage. 18

-Réglage facile 18

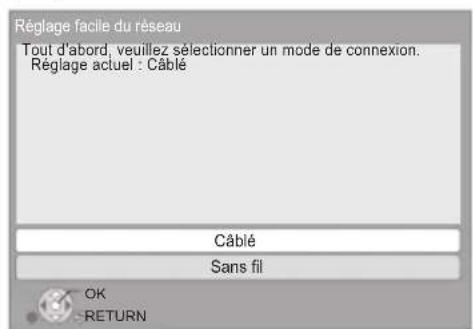

-Réglage facile du réseau 18
-Mise à jour du logiciel. 19

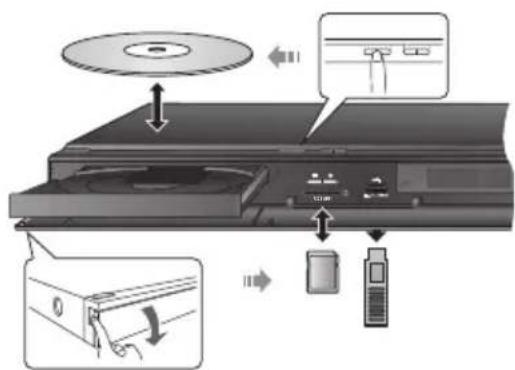

Pour introduire ou retirer un support. 20

Béniciez du téléviseur avec les enceintes de l'appareil 20

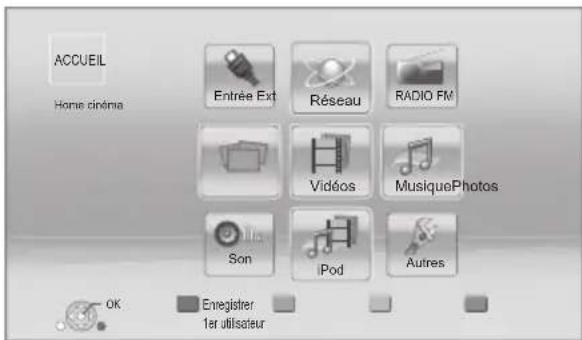

Menu ACCUEIL 21

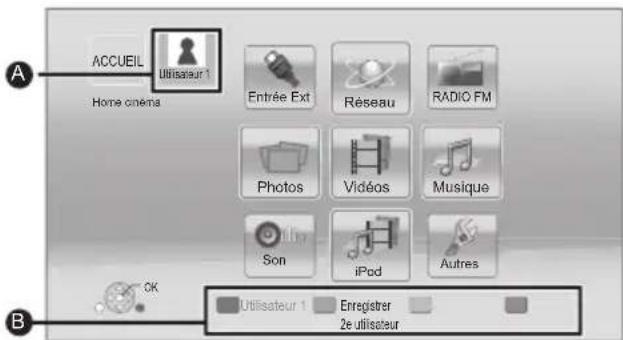

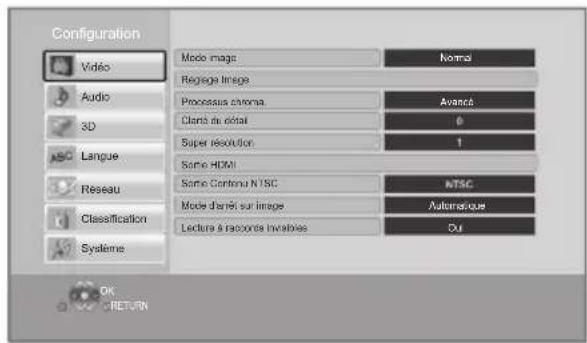

Mode multi-utilisateur 22

Lecture

Lecture. 23

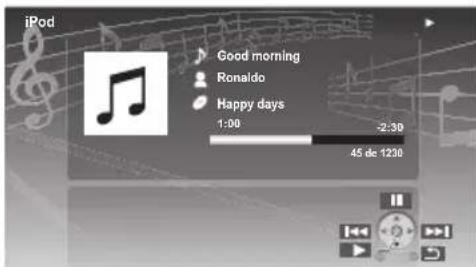

Utiliser l'iPod/iPhone 25

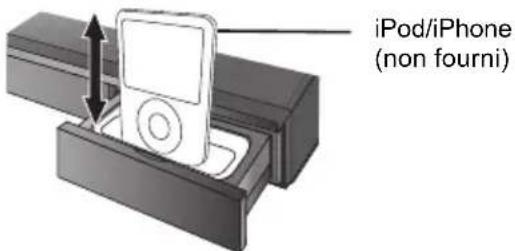

• Connexion d'un iPod/iPhone 26
• iPod/iPhone Lecture 26

TV & Radio

VIERA Link

-Pour profiter du téléviseur et du décembre
avec les enceintes de l'appareil. 28

Ecouter la radio. 29

Fonctions avancées

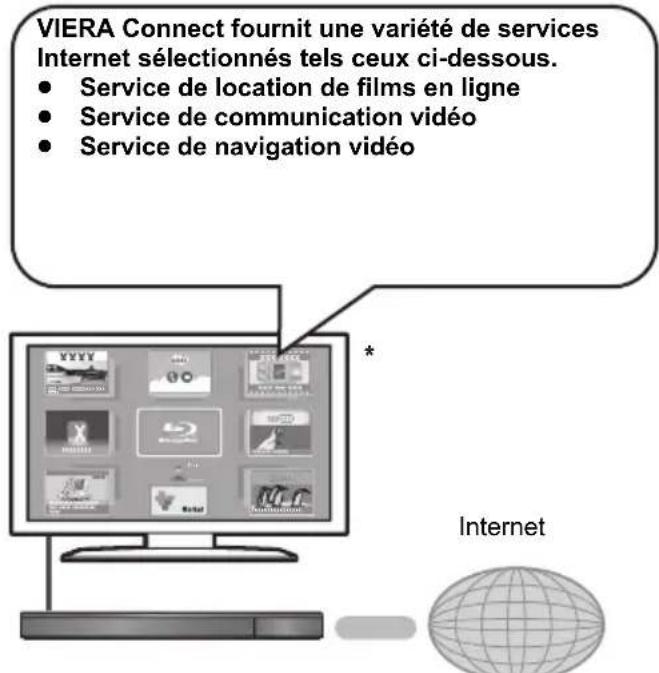

Profiter du Service Reseau. 30

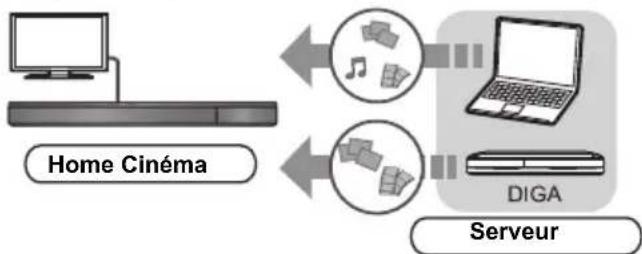

Fonction reseau domestique 31
Menu Option 32
Menu de réglage 35

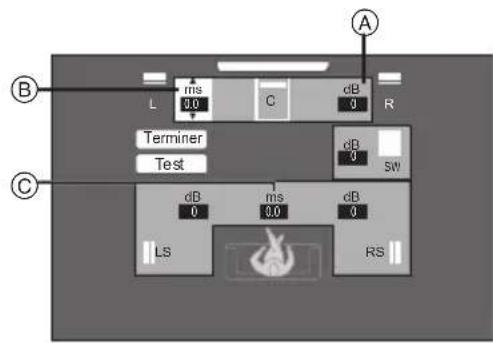

-Paramétrages des enceintes 41
Pour bénéficier des effets sonores provenant de toutes les enceintes 42

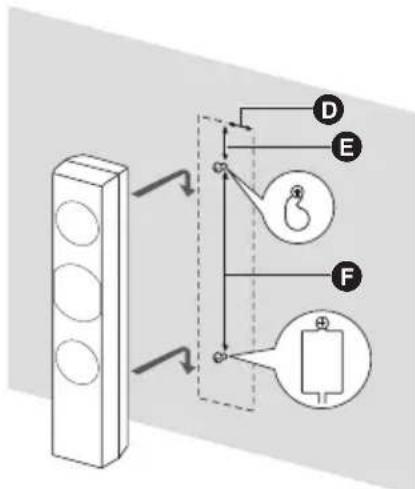

Option d'installation des enceintes 42

Référence

Guide de résolution des pannes 44
Messages 48
Caracteristiques techniques 50
Information supplémentaire 52

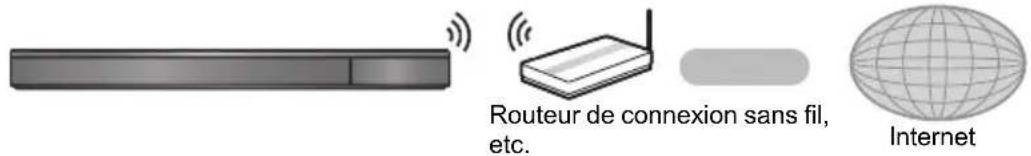

Précautions à prendre avec la connexion LAN sans fil

Les limitations suivantes sont appliquées à l'utilisation de cet apparéil. Vous doivent connaître ces limites avant d'utiliser cet apparéil.

Panasonic décline toute responsabilité en cas de dommage accidentel dû au non respect de ces limites ou aux conditions d'utilisation ou d'inactivité de cet apparéil.

• Les données transmises et reçues sur ondes radio peuvent être interceptées et contrôleés.
• Cet apparéil contient des composants électroniques fragiles.

Veuillez utilisec cet appareil pour l'usage pour lequel il a ete prevu et suivez les points suivants:

• N'exposez pas cet apparéil à des températures élevées ou aux rayons directs du soleil.
  -Ne pliez pas et ne soumettez pas cet appeareil à des chocs importants.
  -Gardez cet appeareil a l'abri de l'humidite.
  -Ne demontez pas ou ne modifiez d'aucune maniere cet apparéil.

• L intimate d'utilisation du contenu copie non autorisé (⇒ 51)

山
- Veuillez prende note que les commandes et les composants, les éléments de menu etc. reels peuvent sembler légarement différents des illustrations de ce mode d'emploi.

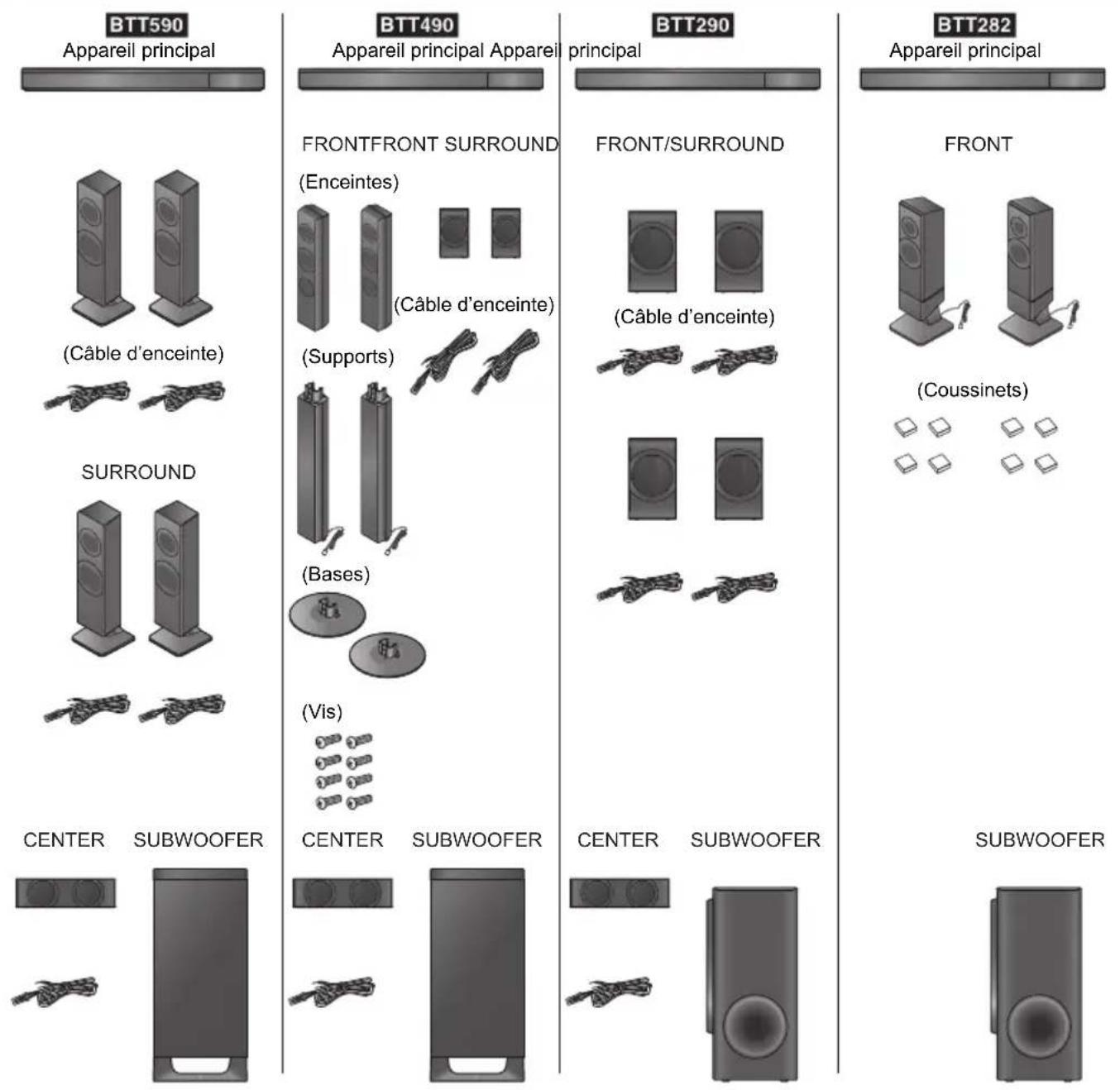

Contenu de l'emballage et accessoires

Verifiez le contenu de l'emballage et les accessoires fournis avant d'utiliser cet apparéil.

Contenu de l'emballage

Accessoires

1 Telecommande (N2QAYB000729)

2 Piles pour la télécommande

1 Cordon d'alimentation secteur

1 CD-ROM

1 Antenne interieur FM

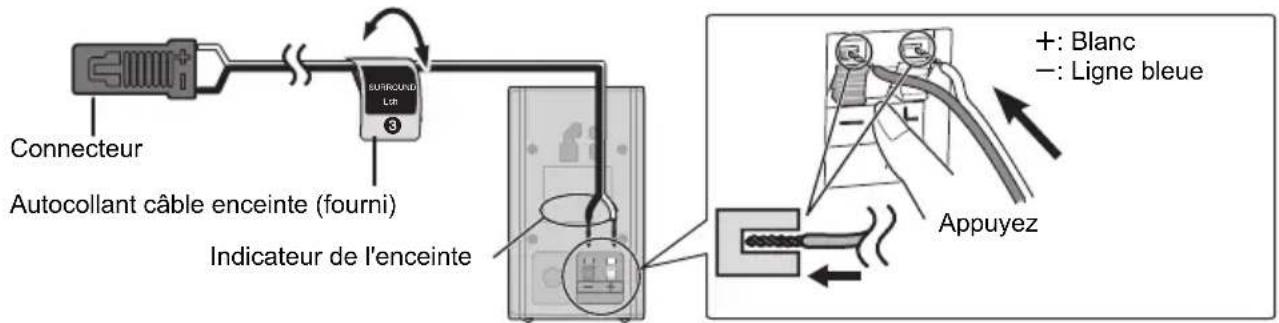

BTT590 BTT490 BTT290 1 Feuilles d'etiquettes pour cables d'enceinte

四

• Les nombres de produits fournis dans ce manuel d'utilisation sont corrects à partir de janvier 2012. Cela peut être soumis à des changements.
  N't utilisez pas de cordon d'alimentation avec d'autres apparéils.

Entretien de l'appareil et des supports

Nettoyez cet apparéil avec un chiffon doux et sec

• Ne jamais utiliser d'alcool, de diluant pour peintures ni de benzène pour nettoyer cette unité.
• Avant d'utiliser un chiffon traité chimiquement, lisez soigneusement les instructions fournies avec le chiffon.

La lentille de cet apparéil

Nettoyeur pour lentille: RP-CL720AE

• Ce nettoyant de lentille peut ne pas etre disponible à la vente dans tous les pays, par exemple il n'est pas disponible en Allemagne, veuillez consulter votre revendeur Panasonic pour etre conseilé.
• Ce nettoyeur de lentilles est vendu spécifique pour DIGA, mais peut aussi bien être utilisé sur cet apparéil.

Nettoyez les disques

FAITES ÉVITEZ

Nettoyez avec un linge humide, puis essuyez jusqu'à ce qu'il soit sec.

Disque et informations relatives à la manipulation de la carte

• Tenir les disques par les bords pour éviter de les égratigner par inadvertance ou avec vos emprentes.
• Evitez de coller des étiquettes ou des autocollants sur les disques.
• N'utilise pas des sprays nettoyants pour disques, de la benzine, des diluants, des liquides de protection contre l'électricité statique ou n'importe quel autre solvant.

• Enlevez toute poussière, eau, ou corps étranger des terminaux qui se trouvent sur le côte arrêté de la carte.
  N'utilisez pas les disques suivants:

• Les disques compteant un adhésif exposé des autocollants ouétiquettes enlevés (disques loués, etc).

• Disques très affectés par la voilure ou la fissure.
• Des disques aux formes irrégulières, s'apparentant au cœur.

En cas d'élimination ou de cession de cet apparéil

Cet apparéil peut conserver les informations de réglage d'utilisateur. Si vous vous débarrasssez de cet apparéil en le jetant ou en le cédant, suivez la procédure du return de tous les réglages de préréglage en usine pour effacer les réglages d'utilisateur. (→ 44, “Pour ramener tous les réglages sur leur valeur d'usine.”)

L'histoire de l'exploitation peut etre enregistré dans la mémoire de cet apparéil.

Support lisible

Appareil	Marquage sur disque	Types d'appareil	Format des contenus
BD	Blu-rayDisc	BD-Video Video
		BD-RE Video, JPEG, MPO
		BD-R	Vidéo, DivX®, MKV
DVD	VIDEO	DVD-Video Video
	R4.7	DVD-R	Vidéo, AVCHD, DivX®, MKV, JPEG, MPO, FLAC, MP3, WAV
	R DL	DVD-R DL
	DVD-W	DVD-RW	Vidéo, AVCHD
	—	+R/+RW/+R DL
CD	COMPACT DISC DIGITAL AUDIO	CD musicaux [CD-DA] musicaux
	—	CD-R CD-RW	DivX®, MKV, JPEG, MPO, FLAC, MP3, [CD-DA] musicaux, WAV
SD	XC	Carte mémoire SD (de 8 Mo à 2 Go) Carte mémoire SDHC (de 4 Go à 32 Go) Carte mémoire SDXC (48 Go, 64 Go) (Compatible avec les types mini et micro)	AVCHD, AVCHD 3D, MP4, MPEG2, JPEG, MPO
USB	—	Dispositif USB (jusqu'à 2 To)	DivX®, MKV, MP4, MPEG, JPEG, MPO, FLAC, MP3, WAV

• Voir page 7 et 51 pour de plus amples informations sur les types de contenus qui peuvent être lus.

impossible de dire les disques

DVD-RAM
CD Super Audio
CD de Photos
DVD-Audio
CD Video et CD Super Video
Disques WMA
Disques DivX Plus HD
HD DVD

Information de gestion de région

BD-Video

Cet apparéil peut dire des disques BD-Viséo prénant en charge le code région "B".

Example:

DVD-Video

Cet apparéil peut dire des disques DVD-Viséo prénant en charge le numéro de région "2" ou "ALL". Exemple:

■ Finalisation

Les DVD-R/RW/R DL, +R/+RW/+R DL et CD-R/RW enregistrés par ungraveur,etc.doiventetre finalisés par legraveur pouretre lus sur cet appeareil.Veuillez consulter les instructions dugraveur.

BD-Video

• Cet apparéil peut décoder un audio à début binaire élevé (Dolby Digital Plus, Dolby TrueHD, DTS-HD High Resolution Audio et DTS-HD Master Audio) adopté par le BD-Viséo.

BTT282

Si "Dolby D/Dolby D +/Dolby TrueHD" est règèle sur "PCM", le nombre maximum possible de son Dolby est 2c. PCM. (⇒ 36)

3D

• Des photos en 3D et des photos 3D peuvent être visionnées si cet apparéil est connecté à un téléviseur prénant en charge la 3D à l'aide d'un cable HDMI High Speed.
• La video 2D peut être appréciée comme de la 3D virtuelle. (→ 35)

CD musicaux

Le fonctionnement et la qualité sonore des CD qui n'obéissent pas aux caractéristiques CD-DA (contrôle de copie des CD, etc.) ne peuvent être garantis.

Cartes SD

• Les cartes miniSD, microSD, microSDHC et microSDXC peuvent être utilisées mais il faut se servir d'une carte adaptatrice. Elles sont généralement livrées avec de telles cartes. Si tel n'est pas le cas, ce sera au client de s'en procurer une.

• Pour protégé les contenus de la carte, déplacer l'onglet de protection d'enregistrement (sur la carte SD) sur "LOCK".
• Cet apparéil est compatible avec les cartes mémoires SD qui répondent aux specifications de carte SD de formats FAT12 et FAT16, de même que les Cartes mémoires SDHC en format FAT32 (Ne supportent pas les longs noms de fichiers) et les Cartes mémoires SDXC en exFAT.
• Si la carte SD est utilisé avec des ordinateurs ou des appareils incompatibles, les contenus enregistrés peuvent être effacés en raison du formatage de la carte, etc.
• La mémoire réellement utilisable est légèrement inférieure à la capacité de la carte.

Clé USB

• Cet apparéil ne garantit pas la connexion avec tous les dispositifs USB.
• Cet apparéil ne prend pas en charge le chargement des dispositifs USB.
• Les systèmes fichiers FAT12, FAT16, FAT32 et NTFS sont pris en charge.
• Cet apparéil supporte une clé USB2.0 à Haute Vitesse.
• Cet apparéil peut prendre en charge un DD formaté en FAT32 et NTFS.
  Certains types de DD pourraient avoir besoin d'utiliser son bloc d'alimentation externe.

BD-RE, BD-R

Les disques enregistrés en mode DR avec desgraveurs de disques Blu-ray Panasonic ne peuvent pas dire convenablement l'audio, etc.

• Dans certains cas, la lecture du support ci-dessus pourrait être impossible en raison du type de support, de la condition de l'enregistrement, de la méthode d'enregistrement et de la manière selon laquelle les fichiers ont été créés.
• Les produits du disque peuvent contrôler la manière dont les disques sont lus. Ainsi, vous pouze ne pas toujours être en mesure de contrôler la lecture tel que déscrite dans les générées consignes d'utilisation. Veuillez dire attentivement les instructions relatives à l'utilisation du disque.

Utiliser la télécommande

Insérez-les de telle sorte que les pôles (+ et -) correspondant à ceux de la télécommande.

Pointez-le vers la cellule de reception du signal de commande à distance sur cet apparéil. (→ 9)

1 Allumez et eteignez l'appareil

2 Sélectionnez les numérios des titres etc./Saisissez les numérios ou les caractères [CANCEL]: Annuler

3 Sélectionnez la source

4 Touches de commande de la lecture de base ( 23)

5 Sélectionnez les stations radio préregliées (⇒ 29)

6 Affichez les messages d'etat ( 24)

7 Affiche I'ecran d'accueil du VIERA Connect ( 30)

8 [▲,▼,▲,▶]: Déplace le surignage pour la seLECTION
[OK]: Confirme la selection

(▲II)(II▶): Lecture image par image (⇒ 23)

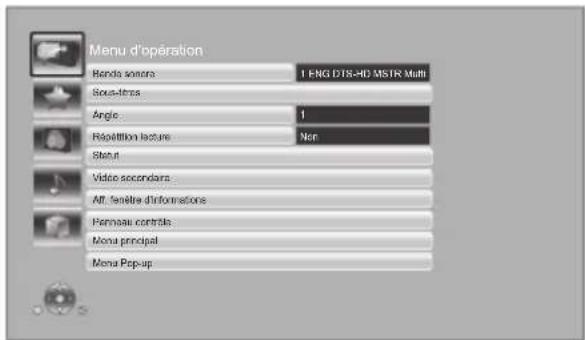

9 Affichez le menu OPTION (⇒ 32)

10 Boutons de couleur (rouge, vert, jaune, bleu) Utilisés pour divers usages selon l'affichage

11 Regle le Mode Son (42)

12 Sélectionnez les effets son ambiophoniques (→ 42)/ régle le retardateur de voirie

① Maintenez appuyé [-SLEEP].
Pendant que "SLEEP × × est affché, appuyez sur [-SLEEP] plusieurs fois pour selectionner la durée (en minutes).
- La sélection du retardateur peut aller jusqu'à 120 minutes.
- Sélectionnez "OFF" pour annuler la configuration.
Pour confirmer la durée restante Appuyez et maintenez de nouveau la touche.

13 Boutons de commande du téléviseur

[TV]: Allumez puis eteignez le taveliseur [AV, INPUT]: Passez sur I'entree selectionnee [+ -VOL]: Reglez le volume

14 Reglez le volume de l'unité principale

15 Sélectionnéz l'audio (→ 23)

16 Désactive le son

• "MUTE" clignote sur l'afficheur de l'appareil, pendant que la fonction est active.
• Pour annuler, appuyez de nouveau sur la touche ou reglez le volume.
• La fonction muet est annulée si l'appareil est éteint.

17 Activez/désactivez l'image secondaire (image incrustée)
18 Sélectionnez les stations radio manuellement (29
19 Quitter l'écran du menu
20 Affichez le menu de ACCUEIL (⇒ 21)
21 Affiche le Menu Pop-up/Menu principal ( 24)
22 Revenues à l'écran précédent

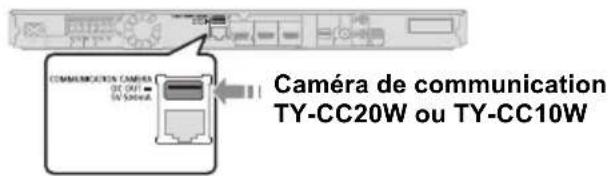

23 Démarre une communication video (⇒ 30)
24 Sélectionne le canal de l'enceinte (→ 42)

1 Interrupteur veille/marche ( / ) ( 18) Appuyez pour commuter l'appareil de I'etat allumé à I'etat de veille et inversement. En mode veille, l'appareil consomme encore une petite quantité d'électricité.
2 Ouvrez ou fermez le plateau disque ( 20)
3 Reglez le volume de l'unité principale
4 Plateau disque
5 Arret (23)
6 Demarrez la lecture ( 23)

7 Fente carte SD (→ 20)
8 Port USB ( 20)
9 Capteur de signal de la télécommande
Distance: dans approx. 7m
Angle: Approx. 20^ haut et bas, 30^ gauche et droite
10 Affichage
11 Station d'accueil pour iPod/iPhone ( 26)

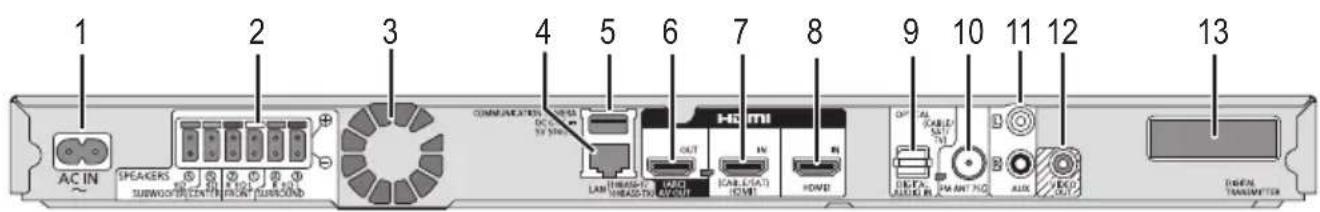

Appareil principal (Arrière)

1 Prise AC IN (⇒ 17)
2 Prises enceinte ( 13)
3 Ventilateur de refroidissement
4 Port LAN (→ 17)
5 Port USB ( 30)
6 Prise HDMI AV OUT (ARC) ( 14,16)

7 Prise HDMI1 IN (CABLE/SAT) ( 16)
8 Prise HDMI2 IN (⇒ 16)
9 Prise DIGITAL AUDIO IN ( 14,15,16)
10 Prise antenna radio FM ( 16)
11 Prise AUX ( 15)
12 PriseVIDEO OUT (→ 15)
13 BTT590 BTT490 BTT290

Station d'accueil de l'émetteur numérique pour système sans fil

ÉTAPE 1: Positionnement

Pour une disposition optimale

Placez les enceintes avant, centrale et ambiophoniques à environ la même distance de la position d'assise.

BTT282

Cet appeareil est un système d'enceintes 2.1 compose uniquement d'enceintes avant et d'un caisson de basse.

BTT590 BTT490 BTT290

Ajustez le volume en utilisant la fonction de temporisation si la distance entre chaque enceinte et la position asse n'est pas eigale. ( 41)

ex: BTT590

A Enceinte centrale

• Posez-la sur une étagère ou un chevalet pour ne pas interférer avec les différents capteurs du télévisueur (éclairage ambient, etc.). Les vibrations causées par l'enceinte peuvent perturber les images si elle est posée directement sur le télévisueur.

Enceintes avant

Caisson de basse

Enceinte surround

• Placez les enceintes à la même hauteur ou plus haut que le niveau de l'oreille.

• Placez les enceintes à un minimum de 10mm du système pour assurer une aération appropriée.
  Si you placez les enceintes trop pres du sol, des murs ou des coins, cela peut se traduire par des basses excessives. Couvre les murs et les fenetes au moyen de rideaux épais.

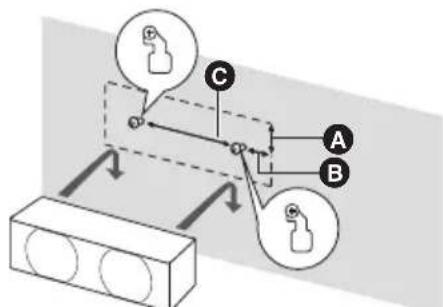

• Pour l'installation murale en option, voir page 42.

BTT590

BTT490

BTT290

Connexions sans fil (SH-FX71)

Profitez de l'enceinte surround sans fil

Utilisez le système sans fil optionnel de Panasonic (SH-FX71).

- Mettez à jour le système à 7.1 canaux

L'appareil principal est concu pour beneficier du son surround sur 7.1 canaux. Il est possible d'obtenir un effet cinema encore plus vraisemblable avec une connexion sans fil.

Équipement nécessaire:

• Système sans fil (SH-FX71)
  2 systèmes optionnels
• 2 enceintes supplémentaires [impédance: 3 Ω à 6 Ω, Alimentation enceinte: 100 W (Min)]

Pour plus de détails, reportez-vous au mode d'emploi du SH-FX71.
Lindr WRELESS Lk s t e f. Vos puez vieri eglement l'etat de la liaison si you appuyez et maintenez le [SOUND] de cet apparil. Lorsque WIRELESS LINK est allumé, I'affeur de I'appareil principal montre le message, "WIRELESS SPEAKERS LINKED".

ÉTAPE 2: Préparation des enceintes

Assemblage des enceintes avant et surround

BTT490 Enceintes avant

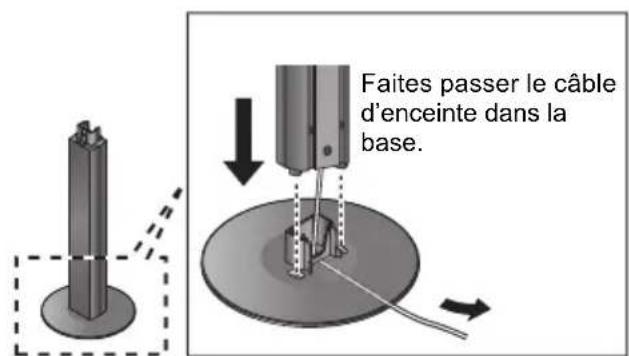

1 Installez le pied au socle.

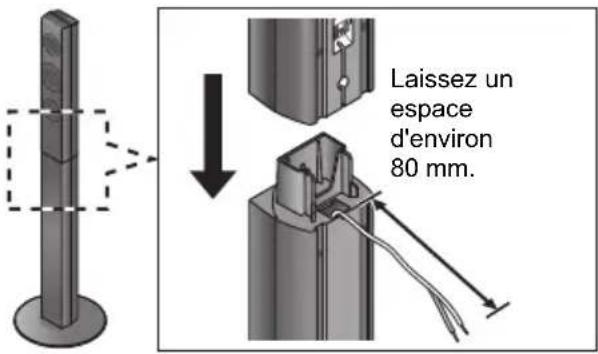

3 Installee l'enceinte.

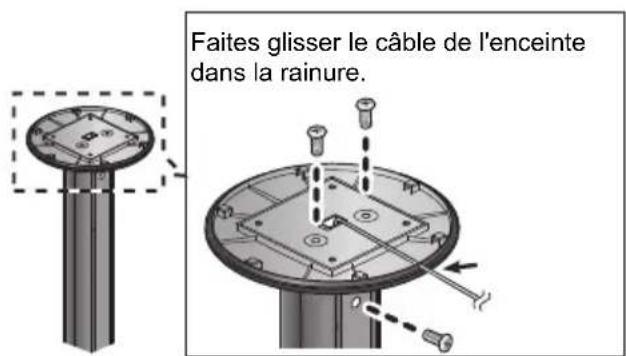

2 Vissez les 3 vis (fournies) fermement.

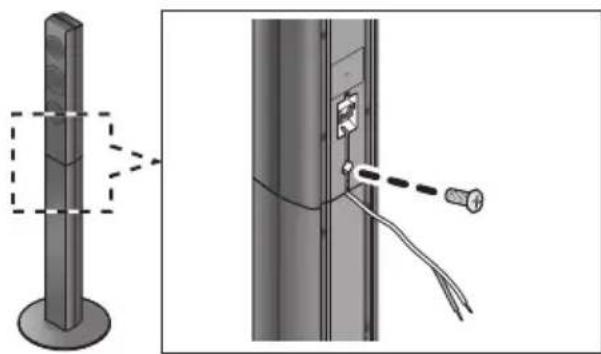

4 Vissez la vis (fournie) fermement.

BTT590 Enceintes avant, Enceinte surround

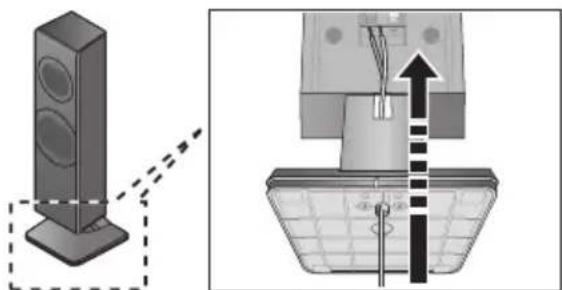

1 Enfilez le cable de l'enceinte.

Utilisez les cables d'enceinte adaptés à chaque type d'enceinte. (⇒ 13)

• Pour suspendre les enceintes à un mur (⇒ 42) Retirez le socle.

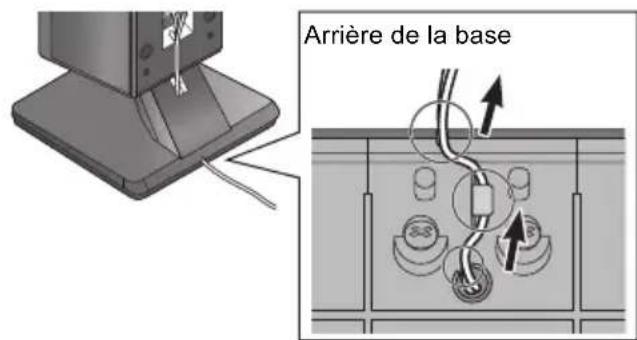

2 Tirez le cable et faites-le glisser dans la rainure.

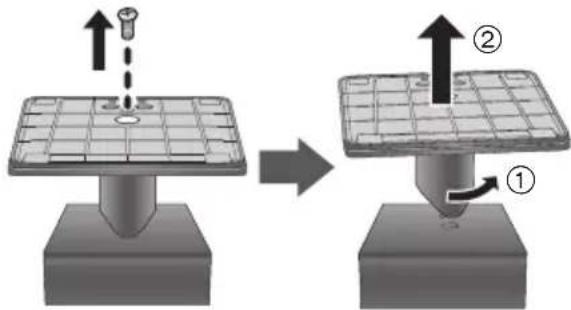

Pour rattachier le socle à l'enceinte

Mettez le socle sur l'enceinte, puis effectuez le retrait du socle en sens inverse.

BTT282 Positionnement horizontal des enceintes

1 Retirez le crochet (A).

2 Detached la base de l'enceinte.

• Retirez le cable de l'enceinte du pied.

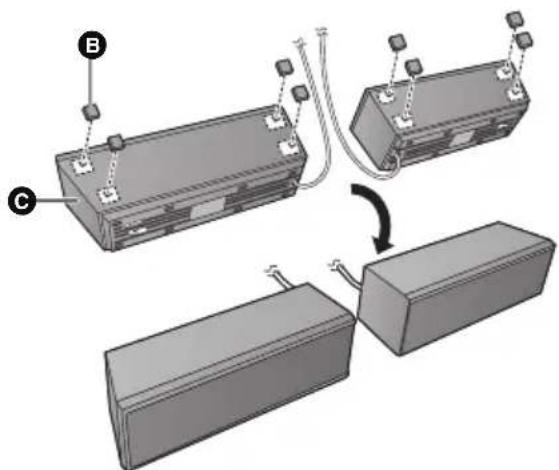

3 Fixez les coussinets (fournie) (6) sous l'enceinte.

• Placez les enceintes avec leur coté oblique (c) diriges vers l'extérieur.

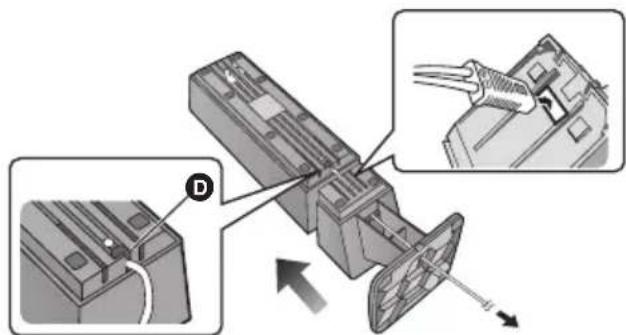

Pour réinstaller la base de l'enceinte

1 Sécurisez le cable avec l'enceinte (D), et faites passer le cable de l'enceinte à travers le pied de l'enceinte.

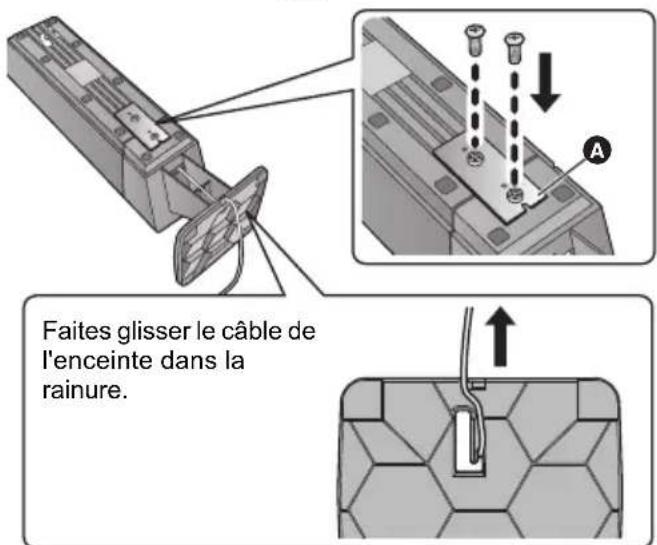

2 Mettez l'enceinte et le pied ensemble, puis mettez le crochet (A).

[ ]

Pour empêcher toute déterioration ou rayure, effectuez l'assemblage sur une piece de tissu sans asperités.

Pour connecter les câbles de l'enceinte

BTT590 BTT490 BTT290

Collez l'étiquette du cable de l'enceinte (fournie) et connectez les cables d'enceinte aux enceintes.

• Pour connecter les enceintes avec le système sans fil SH-FX71 en option ( 10) , utilisez les cables d'enceinte fournis avec le SH-FX71.

ex.: BTT490 BTT290 Enceinte surround

Autocollant cable enceinte Connecteur
① FRONT Lch ① BLANC
② FRONT Rch ② ROUGE
③ SURROUND Lch ③ BLEU
④ SURROUND Rch ④ GRIS
⑤ CENTER ⑤ VERT
⑥ SUBWOOFER ⑥ VIOLET

Eteignez tous les apparêils avant le branchement et lisez le mode d'emploi approprié.

Ne connectez pas le fil d'alimentation CA tant que toutes les autres connexions n'ont pas eteffectuees.

Connexion de l'enceinte

Connectez les cables de l'enceinte aux prises de la même couleur.

BTT590 BTT490 BTT290

BTT282

Connexion à un téléviseur

HDMI

• Utilisez les cables HDMI haut débit. Des cables HDMI non-conformes ne peuvent être utilisés.

Nous youse conseillons d'utiliser un cable HDMI de Panasonic. Pour retransmettre un signal en 1080p, veuillez utilise des cables HDMI de 5,0 metres ou moins.

Numero d'element recommendé (Cable HDMI High Speed):

RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), etc.

• Le son sera produit par les enceintes si "Non" est selectionné dans "Sortie audio HDMI". (⇒ 37)

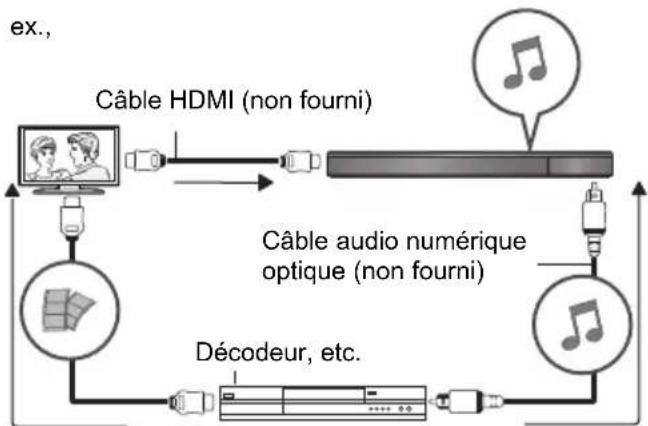

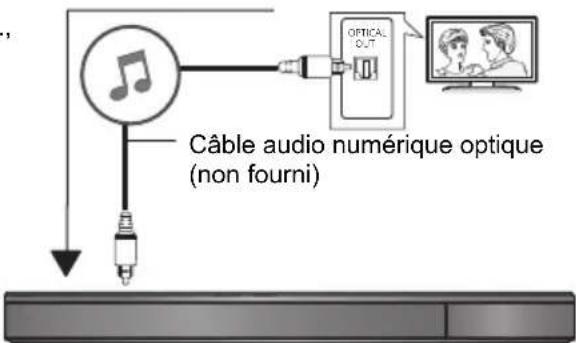

Son du téléviseur

• Pour retransmettre le son du téléviseur par les enceintes de cet apparéil, vous doivent commuter le sélecteur. (⇒ 20)

OPTICAL IN

• ÀpRES avoir effectué la connexion audio numérique, effectuez la configuration la mêux adapteé au son de votre équipement numérique. (⇒ 37)

图

• N'effectuez pas de connexion video à travers le magnétoscope.

Du fait de la protection anti-copie, l'image pourrait ne pas s'afficher correctement.

Meilleure qualite

* Si la prise HDMI du téléviseur estétiquetée“HDMI (ARC)”,la connexion par cable audio optionérique n'est pas nécessaire.

Qu'est ce que ARC?

ARC est l'abréviation de "Audio Return Channel" connu également sous le nom de HDMI ARC. Cette fonctionnalité permet à un système Home cinéma de receivevoir et de reproductive le son provenant du téléviseur à travers le signal d'un cable HDMI sans câblage supplémentaire.

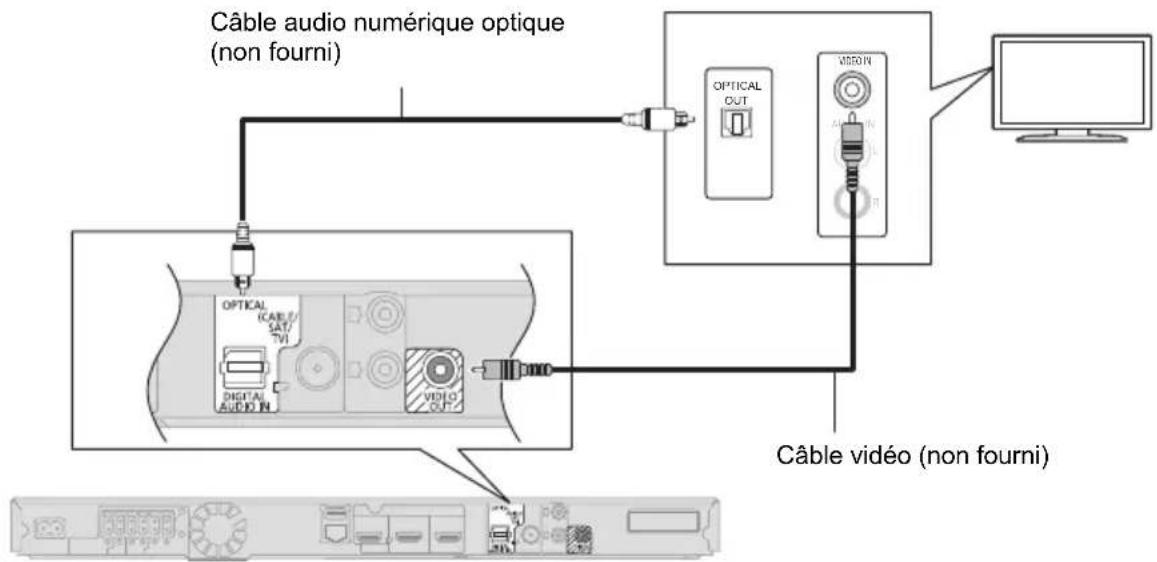

Image standard et meilleur son

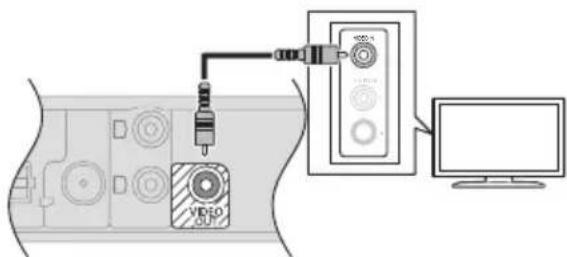

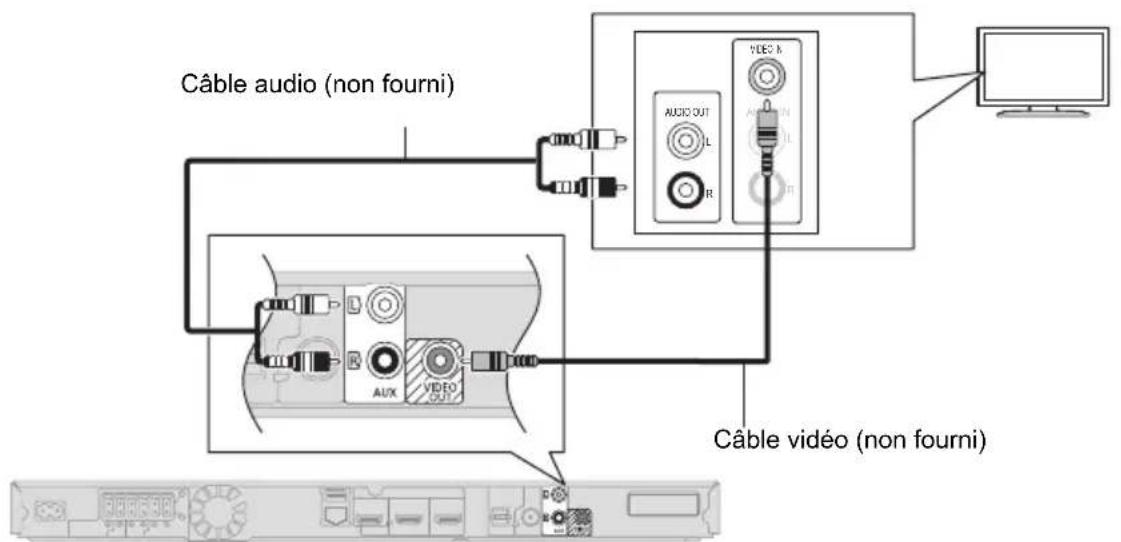

Image et son standard

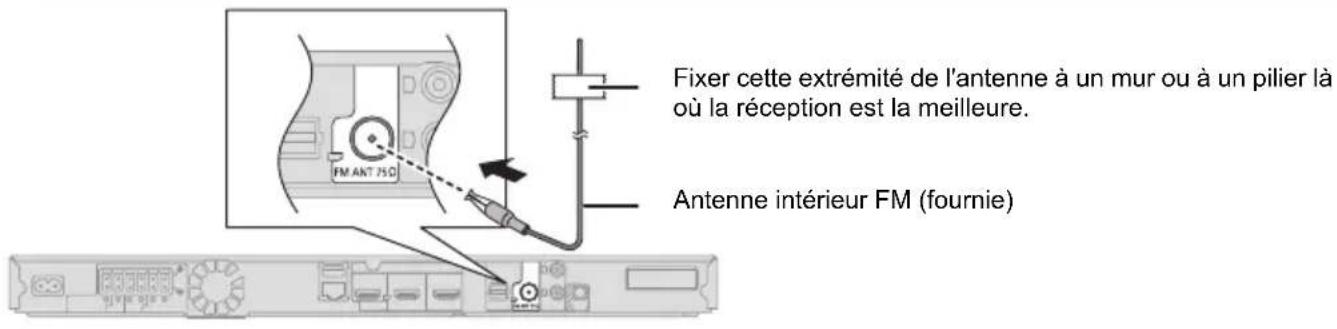

Connexion antenna FM

Utilisez une antenné extérieure FM si la réception radio est médiocre.

Connexion d'un autre dispositif

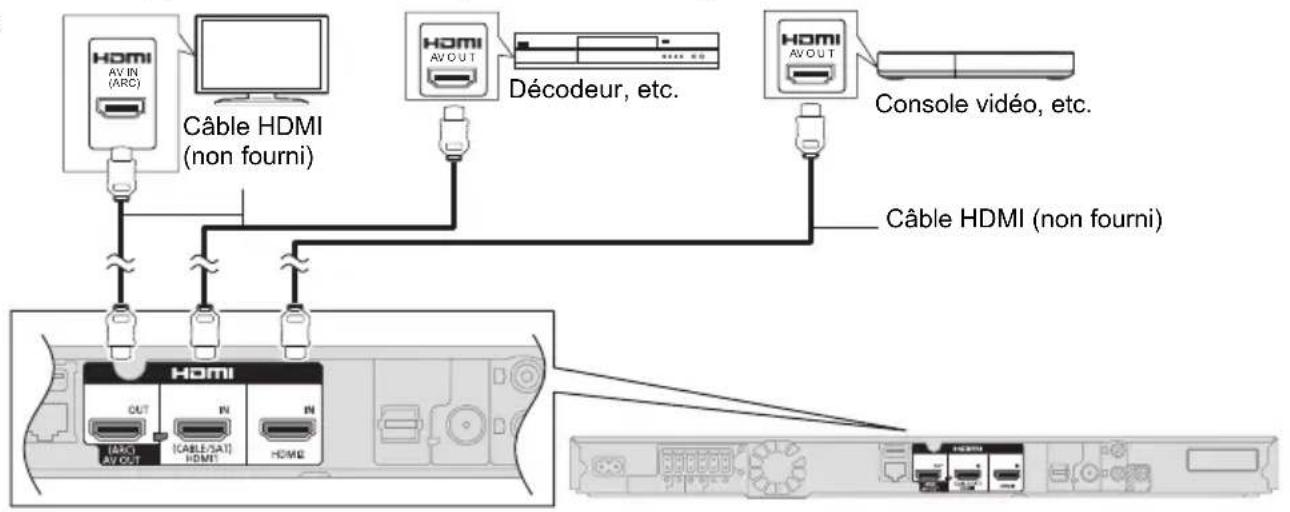

Si les apparèils connectés possèdent une prise HDMI

ex.

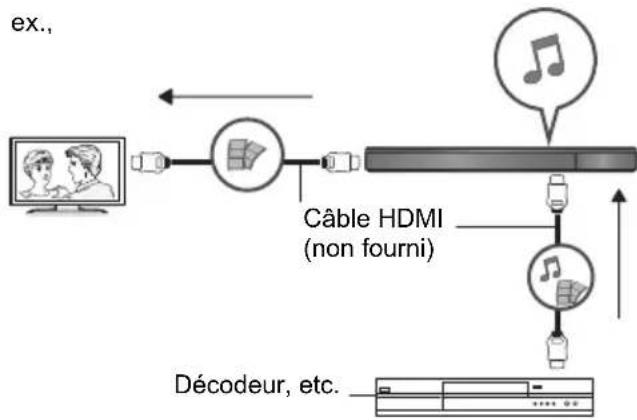

Au travers la veille HDMI

Meme si ce système est en mode veille, le son et/ou le signal video provenant du dispositif connecté à la prise HDMI1 IN (CABLE/SAT) ou HDMI2 IN sera envoyé vers le téléviseur connecté à la prise HDMI AV OUT (Le son ne sera pas reproduit par ce système). Meme lorsque l'appareil est en mode veille, vous pouvez changer l'entrée du signal HDMI1 IN (CABLE/SAT) ou HDMI2 IN en appuyant sur [EXT-IN] de la télécommande.

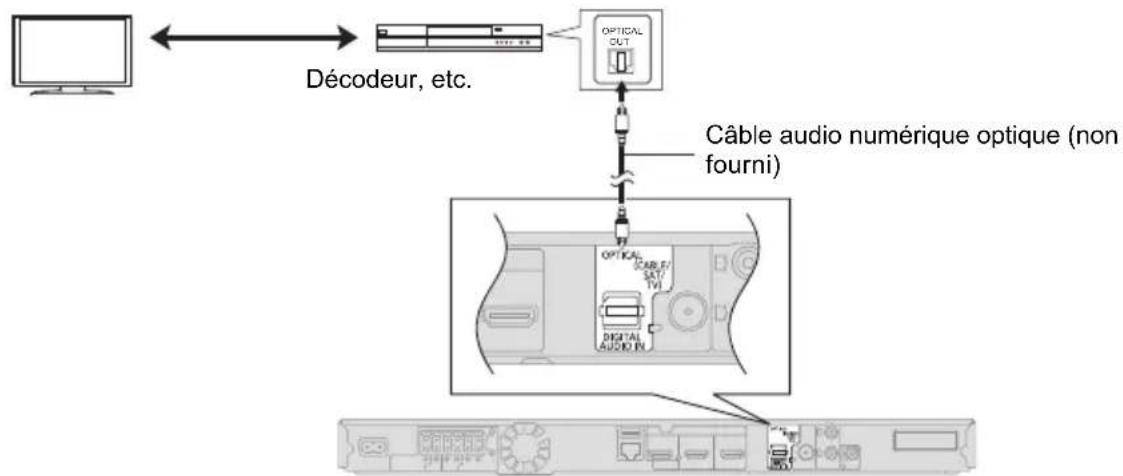

Si les apparèils connectés ne possèdent pas de prise HDMI

ex.

Connexion au réseau

Ces services peuvent etre utilisess quand cet appeareil est connecte a un reseau a large bande passante.

Le logiciel peut etre mis a jour ( 19)
- Vous pouvez profiter de BD-Live (⇒ 24)
- Vous pouvez profiter de VIERA Connect (⇒ 30)
- Vous pouvez acceder à un autre apparéil (Réseau domest.) ( 31)

• Cet apparéil prend en charge Wi-Fi Direct™ et peut effectuer une connexion sans fil vers un dispositif sans fil sans l'aide d'un routeur. Vous pouvez utiliser cette fonction pour bénéficier de la fonctionnalité Réseau Domestique, etc. L'accès Internet n'est pas possiblependant une connexion via Wi-Fi Direct™. (⇒ 31, 38

Pour de plus amples détails sur la méthode de connexion, consultez les instructions fournies avec l'appareil connecté.

Connexion LAN sans fil

Cet apparéil peut être connecté sans fil à un routeur sans fil.

• Pour des informations à jour sur la compatibilité de votre routeur sans fil consultez l'adresse http://panasonic.jp/support/global/cs/ (Ce site est uniquement en anglais.)
• Cet apparéil n'est pas compatible avec les réseaux LAN sans fil publics fournis dans les aéroports, gares, cafés etc.
• Consultez la page 3 pour les précautions à prendre avec la connexion au réseau local (LAN) sans fil.

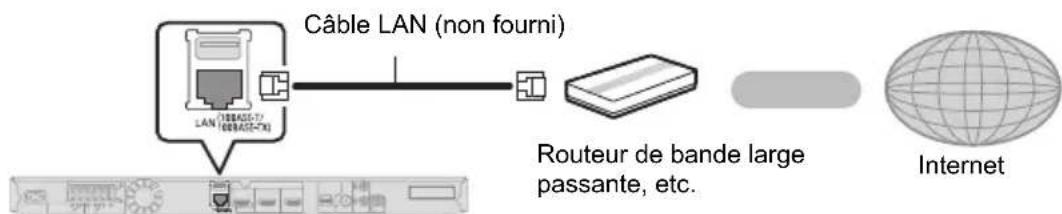

Câble de connexion LAN

• Utilisez des cables LAN droits de catégorie 5 ou supérieure (STP) pour connecter les appareils périphériques.
• L'insertion d'un cable autre que le cable LAN dans la prise LAN peut endommager l'appareil.

ÉTAPE 4: Connexion du cordon d'alimentation

Ne connectez qu'une fois que toutes les autres connexions sont terminées.

• Cet apparéil consomme un peu d'énergie (⇒ 50) même lorsqu'il est étèint. Afin d'économiser l'énergie, si vous n'utilise pas cet apparéil pendant une longue période, il peut être débranché.

ÉTAPE 5: Réglage

Réglage facile

Après avoir connecté votre nouveau home cinema pour la première fois et en appuyant sur [6], un écran pour les réglages de base apparaitra.

Preparation

Allumez le téléviseur et selectionnez l'entrée video appropriée sur le téléviseur.

1 Appuyez sur [O].

L'écran d'installation apparaft.

2 Suivez les instructions à l'écran et appliquez les configurations.

图

• Vous pouvez réaliser ce réglage à tout moment en selectionnant "Réglage facile" dans le menu Réglage. (→ 39)
• Si cet apparéil est connecté à un téléviseur Panasonic (VIERA) prénant en charge le HDAVI Control 2 ou ultérieur, à l'aide d'un cable HDMI, les informations de configuration du téléviseur comme le "Langue à l'écran" sont acquises par cet apparéil.

Réglage facile du réseau

Après avoir complété le "Réglage facile", vous pouvez effectuer le "Réglage facile du réseau".

Selectionnez "Cable" ou "Sans fil" puis appuyez sur [OK].

Connexion "Câblé"

Suivez les instructions à l'écran pour effectuer la configuration de votre connexion.

Connexion "Sans fil"

Avant de commencer la configuration de la connexion sans fil

Obtenez votre nom de Réseau (SSID*).
- Si vous connexion sans fil est cryptee assurez-vous de connaître votre clé de cryptage.

Selectionnez "Recherche un réseau sans fil" ou "WPS (Bouton PUSH)" et pressez [OK], puis suivez les instructions à l'écran et appliquez les réglages.

WPS (Bouton PUSH):

Si vous routeurs sans fil prend en charge le WPS (Bouton PUSH), vous pouvez facilement effectuer la configuration en appuyant sur sa propre touche WPS.

ex.:

Le WPS (Wi-Fi Protected SetupTM) est une norme qui facilitate les réglages liés à la connexion et à la sécurité des dispositifs LAN sans fil.

① Appuyez sur la touche WPS ou sur la touche correspondante du routeur sans fil jusqu'à ce que le voyant commence à clignoter.

• Pour plus de détails, référez-vous au mode d'emploi du routeur sans fil.

② Appuyez sur [OK].

Recherche un réseau sans fil:

• Lorsque vous sélectionnez "Recherche un réseau sans fil", le réseau sans fil disponible s'affichera. Sélectionnez votre nom de Réseau et appuyez sur [OK].

• Si vous nom de Réseau n'est pas affiché cherchez de nouveau en appuyant sur la touche rouge de la télécommande.

• Le SSID furtif ne s'affichera pas si vous seLECTIONnez "Recherche un réseau sans fil". Saisissez manuellement en utilisant "Réglage manuel". (appuyez sur [HOME] ⇒ selectionnez "Autres" ⇒ [OK] ⇒ selectionnez "Configuration" ⇒ [OK] ⇒ selectionnez "Réseau" ⇒ [OK] ⇒ selectionnez "Configuration réseau" ⇒ [OK] ⇒ selectionnez "Réglages sans fil" ⇒ [OK] ⇒ selectionnez "Réglage de la connexion" ⇒ [OK] ⇒ selectionnez "Réglage manuel" ⇒ [OK])

• Si vous reseau sans fil est crypté, L'écran de saisie de la clé de cryptage s'affichera.

Saisissez la clé de cryptage de votre réseau.

• Consultez le mode d'emploi du concentrateur ou du routeur.
• Vous pouvez réaliser ce réglage à tout moment en scélectionnant "Réglage facile du réseau" dans le menu Réglage. (→ 38)
• Vous pouvez recommencer ces réglages individuellement en utilisant "Configuration réseau". (⇒ 38)
• N'utilisez pas cet apparéil pour vous connecter à un réseau sans fil pour lequel vous ne possédez pas de droits d'utilisation.

Pendant les recherches automatiques dans un environnement de réseau sans fil, les réseaux de connexion sans fil (SSID) dont vous ne possédez pas les droits d'usage peuvent s'afficher. Cependant, l'utilisation de ces réseaux peut être considérée comme un accès illégal.

• Àprous les réglages de réseau de cet apparéil, les réglages (niveau de cryptage, etc.) du routeur de connexion sans fil peuvent changer.
  Lorsque vous avez des problèmes pourmettrevotrecPC en ligne,effectuezdesreglagesderesousurvotrecPC conformémentauxreglagesdurouteur sans fil.
• Veuillez prend note que la connexion à un réseau sans cryptage peut entraîner la vue du contenu de la communication par des pierce parties, ou la fuite de données personnelles ou d'informations sécretes.
  1 Un SSID (Service Set IDentification) est un nom utilisé par un LAN de connexion sans fil pour identifier un réseau particulier. La transmission est possible si les SSID correspondant pour les deux appareils.
  2 Le routeur sans fil compatible avec Wi-Fi Protected SetupTM peut avoir le symbole.

Reprogrammation de la télécommande

Si vous possédez plus d'un produit Panasonic et que la télécommande fonctionne avec les deux produits simultanément, vous devrez modifier le code de la télécommande afin de prévenir cette eventuality. (⇒ 40, "Télécommande")

Mise à jour du logiciel

A l'occasion, Panasonicédite un micrologicielactualisé de cet apparéil qui peut ajouter ou améliorer la manière de fonctionner d'un accessoire. Ces mises à jour sont disponibles gratuitement.

Cet apparéil est en mesure de contrôle automatiquement les micrologiciels lorsqu'il est connecté à Internet par une connexion à bande large passante. Lorsqu'une nouvelle version de micrologiciel est disponible, l'écran suivant s'affiche.

Un nouveau firmware est disponible.
Veuillez doit à jour le firmware dans Configuration.

Pourmettrea jourlefirmware Appuyez sur [HOME] selectionnez "Autres" [OK] selectionnez "Configuration" [OK] selectionnez "Système" [OK] selectionnez "Misea jour du firmware" [OK] selectionnez "Mettrea jourmaintenant" [OK]

NE DEBRANCHEZ PAS l'appareil de l'alimentation ou ne faites rien pendant la mise a jour.

Après avoir installé le micrologiciel, "FINISH" s'affichera sur l'écran de l'appareil. L'appareil se remettra en marche et l'écran suivant s'affichera.

• Si le téléchargement sur cet apparéil échoue ou si cet apparéil n'est pas connecté à Internet, vous pouvez télécharger le dernier micrologiciel à partir du site Web suivant et le graver sur un CD-R pourmettre à jour le micrologiciel.

http://panasonic.jp/support/global/cs/ (Ce site est uniquement en anglais.)

Pour afficher la version de micrologiciel sur cet apparéil. (→ 40, "Informations sur la version du firmware")

• Le téléchargement prendra quelques minutes. Cela peut prendre plus longtemps ou ne pas fonctionner convenablement en fonction de l'environnement de connexion.
• Si vous ne pouze pas contrôler la dernière version de micrologiciel, réglez "Vérification de la mise à jour auto." sur "Non". (⇒ 40)

Pour introduire ou retirer un support

• Lorsque vous introduisez un support, assurez-vous que le bon côte est dirigé vers le haut.
• Lorsque vous retirez la carte SD, appuyez au centre de la carte et tirez-la tout droit dehors.
• Si vous connectez un produit Panasonic avec un cable de connexion USB, l'écran de réglage peut s'afficher sur l'opération connecté. Pour de plus amples détails, consultez les instructions de l'opération connecté.
• Utilisez le port USB avant pour connecter la clé USB ou un DD USB. Le port USB的前提 sur le panneau arrêté ne sert que pour la Caméra de Communication.

Bénéficiez du télévisueur avec les enceintes de l'ordinateil

1 Raccordez le téléviseur et l'appareil principal. ( 1415)

2 Appuyez plusieurs fois sur [EXT-IN] pour selectionner le mode entrée externe approprié. ( 21)

• Réduisez le volume du téléviseur à son minimum, puis reglez le volume de l'appareil principal.

Selection du type de son

Appuyez sur [AUDIO] plusieurs fois pour selectionner le son. (M1, M2)

• Reglez "PCM fixe" ( 37) sur "Non".
• Fonctionne uniquement avec Dolby Dual Mono.

• Vous ne pouvez pas modifier le type de son lorsque le téléviseur est connecté à cet apparéil via la prise AUX.

Menu ACCUEIL

Les fonctions principales de cet apparéil peuvent être générées du menu ACCUEIL.

Preparation

Allumez le téléviseur et selectionnez l'entrée video appropriée sur l'appareil.

1 Appuyez sur [O] pour allumer l'appareil.

2 Appuyez sur [OK] ou [▲,▼,▲,▶] pour selectionner l'option.

• S'il y a d'autres éléments, repêtez cette étape.

Entree Ext

Lorsque vous désirez que le son d'un dispositif externe proviennent de cet apparéil, Sélectionnéz le nom de la prise à laquelle est connecté le dispositif.

AUX	Prise AUX
ARC	Prise HDMI AV OUT (ARC)
Entrée Num.	Prise DIGITAL AUDIO IN
Ent. HDMI1	Prise HDMI1 IN (CABLE/SAT)
Ent. HDMI2	et/ou HDMI2 IN (⇒ 16)

Si le son provenant d'un téléviseur ou d'un décembre est seLECTIONné, "(TV)" ou " (CABLE/SATELLITE)" s'affiche. ( 37)

Réseau
RADIO FM

Service réseau	Affiche l'écran d'accueil du VIERA Connect (⇒ 30)
Réseau domest.	Client DLNA (⇒ 31)
	Rendu de medias (⇒ 31)

Pour bénéficier de la radio FM (⇒ 29)

Véðos/Photos/Musique

Disque	Lecture des contenus. (→ 23)Si plusieurs contenus sont enregistrés, sélectionnez les types des contenus ou les titres.
Carte SD
USB

Son

Sélectionnez la qualité du son (équaliser). (⇒ 34)

iPod

TOUS	(⇒ 26)Musique
Clips vidéo

Autres

Configuration	(⇒ 35)
Gestion carte SD	(⇒ 24)
Fond d'écran	Modifie l'arrière-plan du menu ACCUEIL.

Pour afficher le menu ACCUEIL

Appuyez sur [HOME].

[1]

• Les éléments à afficher peuvent varier en fonction du support.
• Si le sélecteur est commuté, cela peut prendre du temps de dire la video et/ou l'audio sélectionné.
  Pour economiser de I'electricite, I'alimentation s'eteint automatiquement si aucune touche n'est utilisée pendant environ 30 minutes lorsqu'aucune lecture n'est effectuee (par exemple pendant la pause, I'affichage du menu, I'affichage des photos, etc.).

Mode multi-utilisateur

Le Mode Multi-utilisateurs est une fonction qui permet de passer facilement entre plusieurs configurations. Il est possible à 4 personnes au maximum d'utiliser l'appareil en ayant chacune sa propre configuration.

Les paramètres suivants peuvent être personalisés.

L'iconeutilisateur
La papier peint du menu ACCUEIL
- Les paramètres du son et de l'image (⇒ 32, 35)

A Le nom et l'icone de l'utilisateur actuellément selectionnés
3 Personnelisez un nouvel utiliseur et changez d'utilisateur à l'aide des boutons de couleur.

Personnalisation d'un nouvel utiliseur

1 Appuyez sur [HOME].
2 Pressez un bouton de couleur, ceci indique la personnalisation d'un nouvel utiliseur.
3 Sélectionnez un élément et modifiez les réglages selon les indications. Il est possible de régler les éléments suivants.

Entrez un pseudo	Personnalisez une nom d'utilisateur.
Sélection icône	Personnalisez une icône d'utilisateur.Sélection à partir d'illustrationsL'image peut être sélectionnée à partir d'illustrations préinstallées.Créer à partir de photosSi la Caméra de Communication est connectée, vous pouvez prendre votre photo et la personneliser.Vous pouze également sélectionner une photo sur un support d'enregistrement et l'utiliser comme icône. (⇒ 32, "Enregistrement icône")
Sélection fond d'écran	Personnalisez un arrêté-plan du menu ACCUEIL.En plus des papiers peints préinstallés, vous pouze également sélectionner une photo sur un support d'enregistrement et l'utiliser comme papier peint. (⇒ 32, "Fond d'écran")

Enregistrer un Smartphone

Un téléphone intelligent à utiliser comme télécommande peut être enregistré pour chaque utilisateur. • Des utilisateurs multiples ne peuvent être enregistrés pour un seul téléphone intelligent.

4 Sélectionnez "Confirmer" puis appuyez sur [OK].

Pour modifier les informations personalisées de l'utilisateur

Selectionnez "Editor les informations utiliser" depuis le Menu régliages. (→ 40)

Changer d'utilisateur

Utilisation des boutons de couleur

Pressez les boutons de couleur dans le menu ACCUEIL pour commuter sur l'utilisateur qui correspond au bouton.

Utilisation de la reconnaissance faciale (Seulement lorsque connecte à laamera d communication 30)

1 Pressez [OPTION] dans le menu ACCUEIL.
2 Sélectionnez "Reconnaisance faciale" puis appuyez sur [OK].
3 Tournez votre visage vers laamera de communication.

Laamera déterminé que le visage le plus proche parmi les photos de visage des utilisateurs enregistrés et affiche le résultat.

4 Appuyez sur [OK].
- Pour répéter la reconnaissance faciale, pressez [RETURN].
Utiliser des téléphones intelligents enregistrés

Lorsque l'appareil est allumé en utilisant le téléphone intelligent enregistré, l'utilisateur qui a enregistré le téléphone intelligent sera seLECTIONné automatiquement.

• Effectuez la "Réglages apparéil à distance". (⇒ 39)

Pour utiliser les téléphones intelligents comme telecommande, il est nécessaire dinstaller un logiciel dédié. Pour de plus amples détails, visitez le site web suivant. http://panasonic.jp/support/global/cs/ (Ce site est uniquement en angeais.)

Lecture

1 Insérez le support.

La lecture commence en fonction du support.

2 Sélectionnez l'élement à生存, puis appuyez sur [OK].

Répétez cette procédure si nécessaire.

• Le signal provenant des disques PAL sort comme PAL. Le signal provenant des disques NTSC sort comme "NTSC" ou "PAL60". Vous pouvez selectionner "NTSC" ou "PAL60" sous "Sortie Contenu NTSC" pour les disques NTSC. (→ 36)
• LES DISQUES CONTINUENT DE TOURNER PENDANT QUE LES ELEMENTS DU MENU S'AFFICHENT. Appuyez sur [■STOP] une fois que vous avez terminé la lecture, afin de protégger le moteur de l'appareil, l'écran de votre télévisueur, etc.
  DivX et MKV: Les lectures successives ne sont pas possibles.
• Il n'est pas possible de dire des videos AVCHD et MPEG2 qui ont ete extrait et supprimé, copie et colle sur le support.

Opérations durant la lecture

Les fonctions suivantes pourraient ne pas fonctionner en fonction du support et du contenu.

Arrêt

Appuyez sur [■STOP].

La position d'arrêt est méorisée.

Reprendre la fonction de lecture

Appuyez sur [▶ PLAY] pour reprendre la lecture à partir de cette position.

• L'effacement de la position survient si le tiroir est ouvert ou si vous appuyez sur [■STOP] plusieurs fois pour afficher "STOP" sur l'appareil.
• Sur les disques BD-Video, y compris BD-J, la fonction de reprise lecture ne fonctionne pas.

Pause

Appuyez sur [II PAUSE].

• Appuyez sur [IPAUSE] à nouveau ou sur [▶PLAY] pour reprendre la lecture.

Rechercher/Ralenti

Rechnerer

Lors de la lecture, appuyez sur [SEARCH] ou sur [SEARCH].

• Musique et MP3: la vitesse est fixée à une simple étape.

Ralenti

Une fois l'appareil mis en pause, appuyez sur [SEARCH] ou sur [SEARCH].

• BD-Video et AVCHD: [SEARCH▶] uniquement. La vitesse augmente jusqu'à 5 étapes.
• Appuyez sur [▶PLAY] pour revenir à la vitesse de lecture normale.

Sauter

Pendant la lecture ou en cours de pause, appuyez sur [1] ou [▶].

Sautez au titre, chapitre ou plage.

Image par image

Une fois l'appareil mis en pause, appuyez sur [▲] (▲) ou sur [▶] (■).

• Appuyez et maintenez la touche enforcée pour faire avancer tour à tour la lecture ou revenir en arrêté.
• Appuyez sur [▶PLAY] pour revenir à la vitesse de lecture normale.
  BD-Video et AVCHD: [▶] (■▶) uniquely.

Changement d'audio

Appuyez sur [AUDIO].

Vouspouvezmodifierle numero de canalaudio ou la langue de la bande-son,etc.

Affichage des menus et des informations de lecture

Affichez le menu principal/menu du pop-up

Appuyez sur [POP-UP MENU/TOP MENU].

Selectionnez I'elément et appuyez sur [OK].

Affichez les messages d'etat

Pendant la lecture, appuyez sur [STATUS].

Les messages d'etat fournissent des informations sur ce qui est lu en ce moment. A chaque fois que vous appuyez sur [STATUS], les informations affichées peuvent changer ou disparaître de l'écran.

• En fonction du support et des contenus, l'écran peut changer ou peut ne pas apparaître. par exemple BD-Viséo

A T: Titre, C: Chapitre, PL: Liste de lecture
Temps écoulé dans le titre
Position actuelle
D Durée totale

par example JPEG

Date	11.12.2007
Taille	500 x 375
Fabricant
Équipement

Pour bénéficier de la video en 3D

Preparation

Connectez un téléviseur prenatal en charge la 3D à une prise HDMI AV OUT de cet apparéil à l'aide d'un cable HDMI High Speed. (→ 14, 16)

• Effectuez les préparations nécessaires sur le téléviseur.
• Lisez en suivant les instructions affichées à l'écran.
• Réglages 3D (⇒ 35, 37)

1

• Veuillez diminuier la durée de visionnage des images en 3D si vous ne vous sentez pas bien ou si cela provoque une fatigue visuelle.

Dans le cas où vous ressentez des étourdissements, des nausées ou un autre inconfort lors du visionnage des images 3D, cessez toute utilisation et faites reposer vos yeux.

• La video en 3D peut ne pas etre reproduite par la maniere reglee dans "Format video HDMI" ou "Sortie 24p" ( 36).
• Lors de la lecture de photos en 3D depuis l'écran "Photos", sélectionnez à partir de la liste "3D". (Les images fixes dans "2D" sont lues en 2D.) Si les indications "2D" et "3D" ne s'affichent pas, appuyez sur le bouton rouge pour visionner le contenu à dire.

Profiter de BD-Live

Avec les disques "BD-Live", vous pouvez jour de contenus complémentaires qui utilisent l'accès à Internet. Pour cette fonction BD-Live, l'introduction d'une carte SD ainsi qu'une connexion à Internet sont nécessaires.

1 Effectuez une connexion réseau et les réglages. (→ 17, 18)
2 Introduisez une carte SD avec 1 Go ou plus d'espace libre.

La carte SD est utilisée comme stockage local.

3 Insérez le disque.

Effacement de données/Formatage de cartes SD

Selectionnez "Gestion carte SD" dans le ACCUEIL menu ( 21) , puis selectionnez "Effacement des données BD-Visio" ou "Formater carte SD" et appuyez sur [OK].

#

• Les fonctions utilisanles et le mode de fonctionnement peuvent varier selon le disque, voir le mode d'emploi du disque et/ou le site Internet du fabricant.
• "Accès Internet BD-Live" pourrait devoir être modifié pour certains disques (⇒ 39).

Diaporama

Visionnez un diaporama de photos et faites divers réglages durant la lecture.

1 Insérez le support.
2 Sélectionnez "Photos".
3 Sélectionnez un élément et pressez le bouton vert.

Il est possible de régler les éléments suivants.

Démarrer diapor.	Démarre le diaporama. Vous pouvez afficher, une par une, des images fixes dans le dossier sélectionné à un intervalle constant.
Intervalle	Changer le temps d'intervalle entre deux images.
Effet de transition	Sélectionnez l'effect lors du défillement des images.
Répétition lecture	Choisissez si répéter le diaporama.
Piste Audio	Choisissez si passer de la musique de fond. • Vous pouvez sélectionner la bande son depuis un périphérique USB, un CD Musical et iPod/iPhone. • Certains supports ne peuvent être sélectionnés comme source selon le cas.
Doss. Piste Audio	Sélectionnez le dossier à partir duquel les fichiers musicaux sont lus.
Piste son aléatoire	Le fond musical est lu aléatoirement.

图

• Les photos affichées ainsi ne peuvent pas être lues avec cet apparéil.
• Si un CD musical, un dispositif USB avec de la musique enregistrée et un iPod/iPhone sont dans/connectés à cet apparéil, l'iPod/iPhone est joué en priorité comme fond musical.

Utiliser l'iPod/iPhone

iPod/iPhone compatible (à compter de janvier 2012)

• Mettez à jour votre iPod/iPhone avec le dernier logiciel avant d'utiliser cet apparéil.
• La compatibilité dépend de la version du logiciel de votre iPod/iPhone.
• La compatibilité iPod/iPhone assure la lecture de la musique, de la video, des photos et les fonction de chargement de la batterie de cet apparéil comme un système Home Cinéma.

iPod touch: 1re, 2e, 3e et 4e génération

iPod nano: 1re, 2e, 3e, 4e, 5e et 6e* génération

iPod classic

iPod: 5e* génération

iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone

• Les fonctions de lecture sur l'appareil principal peuvent être limitées dans le mode "TOUS".

[

• Dans certains endroits, la condition de réception d'un iPhone peut être mauvaise lorsque ce dernier est place sur cet apparéil.

• Si l'iPhone reçoit un appel pendant qu'il est connecté à cet apparéil, la lecture, etc. de l'iPhone peut s'arrêter. Pour rendre prioritaire l'opération de l'iPhone connecté à cet apparéil, configurez de manière à ce que l'iPhone ne recoive pas d'appel.

• Evitez d'utiliser le mode Wi-Fi de votre iPhone dans les cas suivants.

• Lorsque les fonctions reseau de cet apparéil sont utilisées sans fil.

• BTT590 BTT490 BTT290

Lorsque les enceintes surround de cet apparéil sont utilisées sans fil.

A propos de la recharge de la batterie
L'IPod/iPhone commencera la recharge independamment du fait que l'appareil est allumé ou eteint.
- "IPOD CHARGING" s'affiche sur l'afficheur de l'unité principale pendant le chargement de l'IPod/iPhone en mode veille de l'unité principale.
- L'iPod/iPhone ne se rechargera pas après l'achèvement du chargement de la batterie.

Connexion d'un iPod/iPhone

Preparation

• Éteignez l'appareil principal ou réduisez son volume à son minimum.

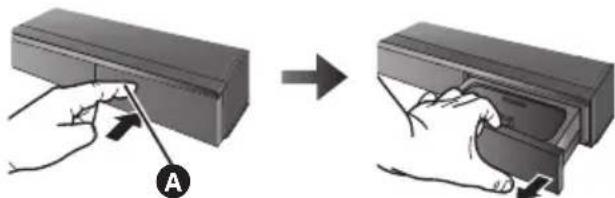

  1 Appuyez au centre du tiroir (A), et tirez complètement jusqu'à ce qu'il clique pour ouvrir la station d'accueil.

Centre du tiroir

2 Installez l'adaptateur de la station d'accueil (3) jusqu'à ce qu'il soit correctement mis en place.

• Pour acheter un adaptateur de station d'accueil, consulter votre revendeur d'iPod/iPhone le plus proche.

3 Connectez l'iPod/iPhone fermement.

• Vérifiez que le connecteur n'a pas de poussière ou de matérielux étrangers avant de connecter.

Assurez-vous que la connexion du cable video est effectue pour visionner des photos/videos sur le téléviseur.

iPod/iPhone Lecture

Preparation

• Pour afficher l'image, allumez le téléviseur et selectionnéz le mode d'entrée video approprié.

1 Appuyez sur [HOME].
2 Sélectionnez "iPod" et appuyez sur [OK].
3 Sélectionnez l'objet à生存.

• Sélectionnez le mode "TOUS" pour afficher la photo.
• Répétez cette procédure si nécessaire. Mode "TOUS"

Si le mode "TOUS" est utilisé, vous pouvez utiliser votre iPod ou iPhone pour dire des fichiers musicaux/photo/ video. La télécommande de cet apparéil peut être utilisé pour contrôler l'iPod/iPhone.

Pochette d'album (Uniquement pour la lecture de la musique.)

ex., l'écran de l'écoute musicale

• Si laPOCHETTE de I'album n'est pas presente dans lesdonnées,“apparaître sur le téléviseur.
• Selon la version du logiciel de votre iPod/iPhone, la pochette d'album peut ne pas apparaitre correctement.
• Certaines fonctions ne marchent pas pendant la lecture d'unePOCHETTE d'album.

Autres méthodes de lecture

1 Appuyez sur [iPod] pour selectionner "IPOD".
2 Appuyez plusieurs fois sur [STATUS] pour selectionner les menus.
3 Appuyez sur [ , ] pour selectionner un élément puis appuyez sur [OK].

• La configuration du mode de lecture sera conservée jusqu'à ce que des modifications soient apportées sur le même iPod/iPhone.
• Cette fonction ne marche pas si "TOUS" est seLECTIONné.
  L'effet surround et le mode son sont disponibles.

Qu'est-ce que VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" est une fonction pratique qui créera une liaison entre les opérations de cet apparéil et un téléviseur Panasonic (VIERA) sous "HDAVI Control". Vous pouvez utiliser cette fonction en branchant l'équipement à l'aide d'un cable HDMI. Se reporter aux consignes d'utilisation de l' apparéil branché pour les détails relatifs au fonctionnement.

Preparation

① Réglez "VIERA Link" sur "Oui" (⇒ 40). (Le réglage par défaut est "Oui".)
② Paramétrez les opérations "HDAVI Control" sur l'appareil connecté (p. ex., télévisueur).
③ Allumez tous les apparèils compatibles "HDAVI Control" et Sélectionnez le canal d'entrée de cette unité sur le téléviseur branché de sorte que la fonction "HDAVI Control" fonctionne correctement. De plus, lorsque le branchement ou les réglages sont modifiés, repreneze ce procédé.

Basculement de l'entrée automatique Allumer le lien

Lorsque les opérations suivantes auront été effectuees, le canal d'entrée de la television sera automatiquement commute et I'ecran de cet apparéil s'affichera. De plus, lorsque le téléviseur est eteint, il se rallumera automatiquement.

• Quand la lecture démarre sur cet apparéil
• Quand une action qui utilise l'écran d'affichage est effectuée (Ex: Menu ACCUEIL)
• Cette fonction ne marche pas lorsque le sélecteur iPod/iPhone est choisi. (⇒ 26)

Arrêt simultané

Tous les apparèils connectés compatibles avec "HDAVI Control", y compris cet apparéil, s'éteignent automatiquement quand vous éteignez le téléviseur.

Lecture continue de la musique même après avoir eteint le téléviseur

Lorsque l'appareil est connecté à un téléviseur Panasonic (VIERA) qui prend en charge le HDAVI Control 2 ou supérieur.

Selectionnez "Vidéo" pour l'option "Arrêt simultané" (→ 40)

Contrôle facile uniquement avec la télécommande VIERA

Seulement lorsque la télévision prend en charge "HDAVI Control 2" ou supérieur

En utilisant la télécommande de la télévision, vous pouvez effectuer diverses opérations de lecture et réglages.

Reportez-vous au mode d'emploi de la télévision pour de plus amples détails.

[1]

• Les boutons que vous pouvez utiliser pour cet apparéil varient selon le téléviseur. Pour plus de détails, voir le mode d'emploi du téléviseur.
• Le fonctionnement de cet apparéil peut être interrompu si vous appuyez sur certaines touches de la télécommande du téléviseur.
• Cet apparéil prend en charge la fonction "HDAVI Control 5". "HDAVI Control 5" est la norme la plus réçente (en vigueur à compter de novembre 2011) pour les apparéils Panasonic compatibles HDAVI Control. Cette norme est compatible avec les apparéils HDAVI conventionnels de Panasonic.
• VIERA Link "HDAVI Control", sous la base des fonctions de commande fournies par HDMI qui est une norme industrielle connue sous le nom de HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons mis au point et ajoute. Ainsi, son fonctionnement avec l'appareil des autres fabricants qui prennten en charge HDMI CEC ne peut être garantiet.
• Veuillez consulter les manuels individuels pour la fonction de prise en charge de l'appareil commercialisé par les autres fabricants VIERA Link.

Pour profiter du téléviseur et du décodeur avec les enceintes de l'appareil

Vous pouvezCHOISIRsle son doit sortirdes enceintes de l'appareil ou des enceintes du téléviseur en utilisant les reglages du menu du téléviseur. Commutez le réglage de la sortie audio de votre téléviseur sur les enceintes de cet apparil.

Selectionnez le son du téléviseur

Si le télévisueur est allumé, cet apparéil s'allumera aussi automatiquement.

ex.,

① Appuyez sur [HOME].
② Appuyez sur [▲,▼,▲,▲] pour sélectionner "Autres" puis appuyez sur [OK].
③ Appuyez sur [▲, ] pour SéLECTIONNER "Configuration" puis appuyez sur [OK].
④ Appuyez sur [▲,▼] pour sélectionner "Audio" et appuyez sur [OK].
⑤ Appuyez sur [▲,▼] pour Sélectionner "Entrée audio TV" et appuyez sur [OK].
⑥ Appuyez sur [▲,▼] pour passer sur "AUX", "ARC" ou "Entrée Num." et appuyez sur [OK].

• Sélectionnez une prise d'entrée audio connectée à l'appareil.

• Pour plus de détails, consultez le mode d'emploi du téléviseur.

Selectionnez le son du décodeur

Si le décembre est allumé, cet apparéil et le télévisueur s'allumeront automatiquement. La video est retransmise par le télévisueur et le son est produit par les enceintes de cet apparéil.

Lorsque "Intercommun. HDMI en veille" est regle sur "Oui" ( 36) cet appeareil ne s'allumera pas.

Connexion du cable HDMI

• Le réglage de la sortie audio n'est pas nécessaire lorsque l'appareil est connecté au décodeur avec un cable HDMI.

Connexion du cable audio optonumérique

• Lorsque cet appeareil et le decodeur sont raccordes par un cable audio optonumérique, la configuration ci-dessous est requise pour permettre la retransmission du son par les enceintes de cet appeareil.

① Appuyez sur [EXT-IN] pour sélectionner "D-IN".
② Appuyez sur [STATUS] pour sélectionner "CABLE/ SATELLITE AUDIO ON".

Selectionnez "CABLE/SATELLITE AUDIO OFF" si cet appeareil et le décodeur ne sont pas raccordés par un cable audio optionnéique.

Ecouter la radio

Vous pouvez prédéfinir jusqu'à 30 canaux.

Preparation

Assurez-vous que l'antenne FM est connectee. ( 16)

Prérogler les stations automatiquement

1 Appuyez sur [RADIO] pour sélectionner "FM".
2 Appuyez et maintenez [STATUS] pour sélectionner "LOWEST" ou "CURRENT". LOWEST

Pour commencer le préréglage automatique avec la fréquence la plus BASSE (FM87.50).

CURRENT

Pour commencer le préRéglage automatique avec la fréquence actuelle.*

• Pour modifier la fréquence, voir "Recherche manuelle des stations et préréglage".

3 Appuyez et maintenez enforcé [OK].

Relâchez le bouton quand "AUTO" s'affiche.

Le symtoniseur commence à préregler toutes les stations qu'il peut receivevoir sur les canaux par ordre croissant.

Pour écouter un canal préréglé

1 Appuyez sur [RADIO] pour selectionner "FM".
2 Appuyez sur les touches numérotées pour selectionner le canal.

Pour selectionner un nombre à 1 chiffre

p.ex.,1:[1] [OK].

Pour selectionner un nombre a 2 chiffre

p.ex.,12: [1] [2]

En alternative, appuyez sur [ , ] ou [ , ]

Recherche manuelle des stations et prééglage

Selectionnez une émission de radio.

① Appuyez sur [RADIO] pour sélectionner "FM".
② Appuyez sur [SEARCH] ou [SEARCH] pour selectionner la fréquence.

• Pour démarrer la syntonisation automatique, appuyez et maintenez enforcé [SEARCH<], [SEARCH>] jusqu'à ce que la fréquence commence à défilier. La syntonisation s'arrête quand une station est trouvée.

Pour prêregler le canal

③ Pendant I'ecoute de la radio Appuyez sur [OK].
Quand "P" clignote sur l'afficheur Appuyez sur les touches numerotées pour selectionner un canal.

4

• La station précédemment mémorisée est remplacee quand une autre station est mémorisée dans le même canal prérglé.
• Les paramètres de la radio seront visualisés sur l'afficheur de l'appareil. (Certains paramètres sont aussiopsisents sur l'écran du téléviseur.)

Diffusion RDS

Si la station que vous écoutez retransmet des signaux RDS, le service ou le type du programme peut être montré sur l'afficheur.

Pendant I'ecoute de la radio

Appuyez sur [STATUS] pour afficher les données sexte.

PS: Program service

PTY: Program type

OFF: Affichage fréquence

Profiter du Service Réseau

Vous pouvez acceder aux services d'informations à partir de l'écran d'accueil VIERA Connect via Internet.

• Les images sont fournies uniquement à des fins d'illustration, le contenu pourrait être modifié sans préavis.

Preparation

• Connexion réseau (⇒ 17)
  Paramétrages réseau (⇒ 18)

Pour bénéficier d'une communication video (Ex.: SkypeTM):

• Raccordez cet appeareil à laamera de communication en option (TY-CC20W ou TY-CC10W). En fonction de l'endetroit où vous habitez, cetteamera en option pourrait ne pas être disponible. Veuillez consulter votre revendeur Panasonic local pour avoir des renseignements.

• Pour la méthode d'utilisation consultez le site web suivant. http://panasonic.jp/support/global/cs/ (Ce site n'est toute fois disponible qu'en anglais.)

1 Appuyez sur [INTERNET].

• Le service de communication video peut être accessible directement par la touche [ ]S

2 Sélectionnez l'élement et appuyez sur [OK].

Pour quitter VIERA Connect

Appuyez sur [EXIT], [HOME] ou [POP-UP MENU/TOP MENU].

[4]

• Durant la lecture du contenu du support, il n'est pas possible d'acceder à VIERA Connect en pressant [INTERNET].
• Dans les cas suivants, le paramétrage est possible en utilisant les éléments du menu Configuration.

Lors de la limitation de l'utilisation de VIERA Connect ( 39, "Verrouillage du Service reseau")

Lorsque le son est de formé

(⇒ 38, "Contrôle Auto. du Volume")

Lorsque I'heure affichee n'est pas juste

(38, "Fuseau Horaire", "Heure d'été")

• Si une connexion Internet lente est utilisé, la vente peut ne pas s'afficher correctement. On préconise un service Internet à haute vitesse avec une vitesse minimum de 6 Mbp s.
  Assurez-vous demettre a jour le firmware si un avertissement de mise a jour du firmware s'affiche a Iecran. Si le firmware n'est pas mis a jour, vous ne pourrez plusutiliser la fonction VIERA Connect. ( 19)
  L'écran d'accueil VIERA Connect peut faire l'objet de modifications sans préavis.
• Les services VIERA Connect sont fournis par leurs fournisseurs respectifs; ces services peuvent etre interrompus de façon-temporaire ou permanente sans préavis. Par consequent, Panasonic decline toute responsabilité concernant la continuite de ces services
• Les fonctions des sites Internet ou le contenu des services pourraient ne pas etre disponibles.
• Certains contenus pouraient ne pas etre appropriés pour certains spectateurs.
• Certains contenus pourraient n'être disponibles que pour des pays spécifiques et que dans certaines langues.

Fonction réseau domestique

Pour lire les contenus sur un serveur DLNA

Vou puez partager des photos, des videos et de la musique sauvegardées sur le serveur de media certifié DLNA (ordinateur avec Windows 7 installé, smartphone, etc.) connecté à votre réseau domestique, et bénéficier du contenu avec ce Home Cinéma.

Vou puez aussi bénéficier de la vision de la video et des photos enregistrées sur des enregistrurs compatibles Panasonic DLNA (DIGA).

Consultez notre site web à propos de la zone de vente, etc. (→ droite)

Preparation

① RÉaliséz la connexion (→ 17) et la configuration (→ 18) du réseau de cet(APpeuil.
② Effectuez la configuration du réseau domestique de l'équipement connecté.

En cas de raccordement à ungraveur autre que DIGA,

③ Ajouter le contenu et le dossier aux bibliothèques de Windows Media Player ou du téléphone intelligent, etc.

• La liste de lecture de Windows Media Player peut direquement les contenus enregistrés dans ces bibliothèques.

En cas de raccordement à ungraveur DIGA,

③ Enregistrez cet apparéil sur votre DIGA.

1 Appuyez sur [HOME].
2 Sélectionnez "Réseau".
3 Sélectionnez "Réseau domest."
4 Sélectionnez "Client DLNA".

• La liste peut être mise à jour en pressant le bouton rouge sur la télécommande.
• Le mode de connexion peut être commuté sur Wi-Fi Direct en pressant le bouton vert sur la télécommande.

5 Sélectionnez l'équipement et appuyez sur [OK].
6 Sélectionnez l'élement à dire, puis appuyez sur [OK].

• Vous avez la possibilité d'utiliser des fonctions pratiques selon le contenu en appuyant sur [OPTION].
• Panneau contrôle 33) s'affiche une fois que la lecture commence. Appuyez sur [OK] si le Panneau contrôle ne s'affiche pas, et appuyez sur [RETURN] pour cacher le Panneau contrôle.

Pour sortir du Réseau Domestique

Appuyez sur [EXIT], [HOME] ou [POP-UP MENU/TOP MENU].

Utiliser le contrôleur de media numérique

Vou puez utilise le telephone intelligent, etc. comme contrôleur de media numérique (DMC) pour dire les contenus du serveur DLNA sur le Renderer (cet apparéil).

• Il faut installer un logiciel qui soit compatible avec le contrôleur de matière numérique.

Preparation

Effectuez les étapes ① et ②. (⇒gauche)

③ Ajouter le contenu et le dossier aux bibliothèques de Windows Media® Player ou du téléphone intelligent, etc.

• La liste de lecture de Windows Media Player peut dire uniquement les contenus enregistrés dans ces bibliothèques.

④ Effectuez le "Réglages apparéil à distance". (⇒ 39)

• Vous pouvez enregistrer jusqu'à 16 dispositifs.

1 Appuyez sur [HOME].
2 Sélectionnez "Réseau".
3 Sélectionnez "Réseau domest."
4 Sélectionnez "Rendu de medias".
5 Sélectionnez "Réseau domest." ou "Wi-Fi Direct" et pressez [OK], puis suivez les instructions à l'écran.
6 Utilisez l'equipement prenatal en charge DMC.

Pour quitter l'écran Rendu de medias Appuyez sur [HOME].

Pour de plus amples détails, consultez le site web suivant et reférez-vous au mode d'emploi pour chacun des équipements.
http://panasonic.jp/support/global/cs/ (Ce site n'est toute fois disponible qu'en angeais.)

• La connexion Wi-Fi Direct tout en utilisant la fonctionnalité du Réseau Domestique n'est que temporaire, et la méthode de connexion réseau revient sur sa configuration d'origine en quittant.
• Selon les contenus et l'équipment connecté, la lecture peut être impossible.
• Les éléments affichés en gris sur l'écran ne peuvent pas etre lus par cet apparéil.
• Cét apparéil peut être lu via un équipement connecté uniquement s'il est contrôle à l'aide de DMC.

Menu Option

Une variété d'opérations de lecture et de réglages peuvent être effectues à partir de ce menu. Les options disponibles diffèrent en fonction du contenu qui est lu et de l'état de l'appareil.

A propos du Mode Multi-utilisateurs

: Les réglages des éléments avec cette indication sont sauvégardés par les utilisateurs respectifs enregistrés dans le menu ACCUEIL.

Veuillez yous reporter à la page 22 pour de plus amples détails sur l'enregistrement et le changement d'utilisateur.

1 Appuyez sur [OPTION].

Ex: BD-Viséo

2 Sélectionnez un élément et modifiez les réglages.

Pour quitter l'écran

Appuyez sur [OPTION].

Concernant le Langue: ( 52)

Menu d'opération

Bandesonore

Affiche ou change la bande-son.

Canal audio

Selectionne le numero du canal audio.

Sous-titres

Changez les paramètres du sous-titrage.

Angle

Selectionne le numero de l'angle.

■ Repétition lecture

(Uniquement lorsque le temps écoulé s'affiche sur l'appareil.)
Sélectionne l'objet à repeter.

• Les éléments affichés varient en fonction du type de support.
• Sélectionnez "Non" pour annuler.

Aléatoire

Selectionne ou non la lecture aléatoire.

Démarrer diapor.

Démarre le diaporama.

Statut

Affiche les messages d'etat.

Pivoter à DROITE

Pivoter à GAUCHE

Faites pivoter l'image fixe.

Fond d'écran

Met l'imagé fixe comme papier peint du menu ACCUEIL. (21)

Enregistrement icone

Définissez l'image fixe en tant que vous icône d'utilisateur. (⇒ 22)

Video

La méthode d'enregistrement du video original apparait.

Vidente secondaire

Vidéo	Activez/désactivez les images. La méthode d'enregistrement du videoo original apparait. • Pendant la recherche/le ralenti ou l'image-par-image, seul le premier videoo est affchéé.
Bande sonore	Sélectionnez l'activation/désactivation de l'audio et de la langue.

■ Aff. fenetre d'informations

Affiche ce qui suit.

○	Informations d'attribut audio/vidéo du disque.
○	Réglages d'état de “Sortie audio numérique” (⇒ 36).
HDMI	Informations de sortie HDMI.

Appuyez sur [RETURN] pour quitter.

Panneau contrôle

Affichez le Panneau contrôle.

Lecture durant l'utilisation de VIERA Link, etc.

ex.,

Appuyez sur [RETURN] pour cacher le Panneau contrôle.

■ Menu principal

Afficheur Menu principal.

■ Menu Pop-up

Afficheur Menu Pop-up.

■ Menu

Afficheur Menu.

Vos préférences

Vous pouvez acceder aux réglages pour profiter des fonctions spéciales de cet apparéil à partir de cette catégorie.

Se reportez à “Paramètres image” et “Paramètres son” (⇒ 34) pour de plus amples détails sur chaque élément de réglage.

Paramètres image

Mode image

Selectionnez le mode de qualite de l'imag parent la lecture.

• Si vous sélectionnez "User", vous pouvez changer des paramétres dans "Réglage Image".

Réglage Image

Il est possible d'effectuer des réglages spécifique de la qualité de l'image.

3D NR:

Réduit le bruit de fond brut pour donner une(Meilleure) sensation de profondeur.

Lorsque "Sortie 24p" est reglé sur "Oui", cette fonction pourrait ne pas fonctionner. (⇒ 36)

• NR intégré:

Adoucit les parasites et réduit le maculage qui apparait autour des sections de contraste de l'image.

Processus chroma.

Le traitement à haute résolution des signaux de saturation HDMI produit une image à haute résolution avec une qualité d'image très riches.

Clarté du détaill

L'imagé est nette et détaillée.

Super resolution

Les photos avec une qualité d'image normale sont corrigées et rendues nettes et détaillées lors de la retransmission en 1080i/1080p provenant de la prise HDMI AV OUT.

Progressif

Sélectionnez la méthode de conversion du signal progressif en fonction du type de contenu lu.

• Si le video est perturbé lorsqu'on a sclectionné "Auto", scélectionnez "Védo" ou "Film" d'après le contenu à lire.

24p

Les films et autres contenus enregistrés sur DVD-Video à 24p sont produits à 24p.

• Uniquement lorsque vous avez seLECTIONné "Oui" dans "Sortie 24p" ( 36) et lu les disques enregistrés à un taux de 60 champs par seconde.

• Cela pourrait ne pas fonctionner avec les contenus PAL.

Format écran

Change le mode écran.

Réinitialiser aux paramètres image par défaut

Restauration de tous les réglages video à leurs valeurs d'usine.

Paramètres son

"Effets Surround" et "Effets sonores" peuvent aussi être régles en utilisant le [SURROUND] et [SOUND] sur la télécommande. (→ 42)

■ Effets Surround

BD/DVD (Source multicanaux):

BTT590 BTT490 BTT290 Cinéma Surround 3D	Étendez le champ sonore vers l'avant, l'arrête, en hauteur et en largeur pour offrir un son d'une profondeur et d'une force correspondant le mistroux aux images en 3D.
BTT590 BTT490 BTT290 Surround virtuel 7.1 can.	Vous pouvez bénéficier d'un effet surround similaire au 6.1/7.1 en utilisant les enceintes 5.1.
BTT282 Cinéma Surround 2.1ch	Étendez le champ sonore vers l'avant, l'arrête, en hauteur et en largeur pour offrir un son d'une force correspondant le mistroux aux images en 3D.
Stériso 2 canaux	Vous pouvez dire n'importe qu'elle source en stériso. Le son est sorti sur les enceintes avant et le caisson de basse uniquement.

BTT590 BTT490 BTT290

TV/CD/iPod (Source 2 canaux):

Sortie multicanaux	Vous pouvez profiter du son provenant des enceintes avant, ainsi que des enceintes surround, même lors de la lecture de sources stéroy.
Super Surround	Vous pouvez bénéficier de son de tous les enceintes avec des sources stéroy.
Dolby Pro Logic II Movie	Approprié pour les logiciels de cinéma, ou celui enregistré en Dolby Surround.(sauf DivX)
Dolby Pro Logic II Music	Ajoute des effets 5.1 canaux aux sources stéroy.(sauf DivX)

Effets sonores*1,2,3

TV/CD/iPod (Source 2 canaux):

Re-master:

Cette caractéristique vous donne un son plus éclatant en augmentant la partie de haute fréquence de l'audio. (Disques enregistrés en 48 kHz ou moins)

Réglage recommende:

Re-master 1 Pop et rock

Re-master 2 Jazz

Re-master 3 Classique

Son Digital Tube:

Cette caractéristique vous donne un son plus chaud, comme celui d'un amplificateur à tube à vide.

Réglage recommende:

Son Digital Tube 1	Un son clair, délicat
Son Digital Tube 2	Un son haute fidélité, aigu
Son Digital Tube 3	Un son doux, riche
Son Digital Tube 4	Un son clair, puissant
Son Digital Tube 5	Un son caractéristique de milieu de gamme
Son Digital Tube 6	Un son doux, enveloppant

TOUS:

Égaliseur	Vous pouvez seLECTIONner les paramétrages de qualité sonore. Plat/Puissant/Clair/Leger
Caisson de basse	Vous pouvez ajuster la quantité de basse. Niveau 1 (Effet le plus faible) à Niveau 4 (Effet le plus fort) • Les niveaux peuvent être régés par la source.
H.Bass	Vous pouvez amplifier un son à basse fréquence de manière à ce que le son de basses puissantes soit entendu clairément, même si l'acoustique de la pièce n'est pas excellent.
Mode chuchotement-Surround	Vous pouvez améliorer l'effet surround du volume du son bas. (Idéal pour un visionnage tardif la nuit)
BTT590	Vous pouvez faire en sorte que le son du canal central semble provenir du téléviseur.
BTT490
BTT290
Focalisation centrale

Son Haute Clarté

Lorsqu'il est connecté à un téléviseur par prise HDMI AV OUT pour la reproduction de l'image, il produit un son clair.

• Uniquement quand vous avez sélectionné "Actif" sous "Son Haute Clarté" (⇒ 37).

Son Haute Clarté Plus

Lorsque vous écoutez des contenus musicaux, il améliore la qualité sonore en arrêtant la retransmission video.

• Uniquement si vous avez seLECTIONné "Actif" dans "Son Haute Clarté" (⇒ 37).

Toutes les fonctions ne peuvent etre regles individuellement.
2 Quand l'audio est sorti sur la prise HDMI AV OUT, cette fonction n'est active que lorsque "Dolby D/Dolby D+/Dolby TrueHD" ou "DTS/DTS-HD" est paramétré sur "PCM". (36)
3'3 Cette fonction n'a pas d'effet quand le type d'audio est Dolby Pro Logic II.

Réglages 3D

Type de sortie

Original Garde le format original de l'image.
Côte à côte	Format d'image 3D comprinant des écrans à gauche et à droite.
2D vers 3D Convertit des images 2D en effet 3D.

Mode image 3D

Normal	Lit les images avec des effets 3D normaux.
Soft	Voues pouvez profiter d"images 3D donnant une impression de largeur, ce qui retarde la perception de la profondeur.
Manuel	Lecture d"images en 3D avec les réglages de “Réglages manuels".

Réglages manuels

Distance	Règle la quantité de perception de la profondeur.
Type d'écran	Sélectionne l'aspect de l'écran lors de la lecture 3D (plat ou rond).
Largeur du cadre	Règle la quantité d'empennage sur le bord de l'écran.
Couleur du cadre	Règle la couleur de l'empennage sur le bord de l'écran.

Niveau d'affichage

(Uniquement lorsqu'option "Full HD" est sélectionné dans "Type de 3D" (⇒ 37).)

La position 3D pour le menu Option ou l'écran de messages etc peut être ajustée durant la lecture en 3D.

Menu de réglage

Modifiez les paramètres de l'appareil si nécessaire. Les paramètres restent intacts même si vous faites basculer l'unité en mode de veille.

Certains éléments dans le menu Réglages sont communs au menu Option. Vous pouvez obtenir le même effet à partir des deux menus.

A propos du Mode Multi-utilisateurs

: Les réglages des éléments avec cette indication sont sauvégardés par les utilisateurs respectifs enregistrés dans le menu ACCUEIL.

Veuillez vous reporter à la page 22 pour de plus amples détails sur l'enregistrement et le changement d'utilisateur.

1 Appuyez sur [HOME].

2 Appuyez sur [▲,▼,▲,▶] pour sélectionner "Autres" puis appuyez sur [OK].

3 Appuyez sur [4, ] pour selectionner "Configuration" puis appuyez sur [OK].

4 Sélectionnez un élément et modifiez les réglages.

Pour quitter l'écran

Appuyez sur [HOME].

Vidéo

Mode image 33)
Réglage Image (⇒ 33)
Processus chroma. ( 33)
Clarté du détaill (⇒ 33)
Super resolution ( 33)

(Suite en page suivante)

SortieHDMI

Appuyez sur [OK] pour afficher les paramètres suivants:

Format video HDMI

Les éléments pris en charge par les périphériques connectés sont indiqués à l'écran comme “”. Lorsque tous les éléments sans “” sont sélectionnées, les images peuvent être déformées.

• Si "Automatique" est sélectionné, il sélectionne automatiquement la meilleure résolution adaptée au téléviseur connecté.
• Pour profiter d'une définition video convertie en 1080p, vous devez connecter l'appareil directement à une HDTV (Téléviseur Haute Définition) compatible 1080p. Si cette unité est reliée à une HDTV par un autre dispositif, l'autre doit également être compatible 1080p.

Sortie 24p

Lorsque cet apparéil est connectée à un télévisueur pouvant accepter une sortie 1080/24p et utilisant un cable HDMI, les films et autres contenus enregistrés en 24p sont reproduits en 24p.

• Lors de la lecture de DVD-Video, paramétrez sur "Oui" puis paramétrez "24p" dans "Paramètres image" ( 33) sur "Oui".
• Lorsque des images BD-Video autres que 24p sont lues, elles sont reproduites en 60p.
• 24p: Une image à balayage progressif enregistrées à une fréquence de 24 images par seconde (films cinematographiques). De nombreux films BD-Video sont enregistrés en 24 images/seconde en conformité avec les matérielaux de films.

Mode couleur HDMI

Ce réglage sert à sélectionner la conversion couleur-espace du signal de l'image lorsque l'appareil est connecté en utilisant un cable HDMI.

Sortie couleur intense

Ce réglage sert à selectionner l'emploi ou non de la sortie Deep Colour lorsqu'un télévisueur qui prend en charge la Deep Colour est branché.

> Contenus type signaux

En fonction du contenu à litre, le téléviseur diffusera en se basant sur la méthode parfaite lorsqu'un téléviseur prénant en charge cette fonction est connecté.

> Intercommun. HDMI en veille

Mème si cet apparéil est en mode veille, un apparéil connecté à celui-ci peut réproduire des vidés et du son vers le téléviseur.

De plus, you could change the entrance HDMI en appuyant sur [EXT-IN] de la télécommande.

• Le son ne sera pas produit à partir des enceintes de cet apparéil.

Sortie Contenu NTSC

(Ceci marche uniquement pour la sortie video provenant de la prise VIDEO OUT.)

Selectionnez PAL60 ou la sortie NTSC lors de la lecture NTSC des disques.

Mode d'arrêt sur image

Choisissez le type d'image affichée pendant une pause à la lecture.

Automatique	Sélectionne automatiquement le type d'image affichée.
Champ	Sélectionnez ce réglage si un effet de sautillement se produit lorsque “Automatique” est sélectionné.
Image	Sélectionnez ce réglage si un petit texte ou des détails de l'image ne peuvent se voir clairément lorsque “Automatique” est sélectionné.

Lecture à raccords invisibles

Les chapitres dans les listes de lecture sont enchânés sans raccord.

• Sélectionnez "Oui", lorsque l'image sebloque pendant un instant au segment de chapitres dans les listede lecture.

Audio

■ Effects Surround ( 34)

Compression dynamique

Vou puez ecouter des volumes bas tout en percevant clairement les dialogues.

(Dolby Digital, Dolby Digital Plus et Dolby TrueHD uniqueness)

• "Automatique" est efficace uniquement lorsqu'on lit du Dolby TrueHD.

Sortie audio numérique

Appuyez sur [OK] pour afficher les paramètres suivants:

Dolby D/Dolby D+/Dolby TrueHD
DTS/DTS-HD
Son MPEG

Selectionnez le signal audio à reproduce.

• Sélectionnez "PCM", si l'équipement connecté ne peut pas décoder le format audio respectif. Cet apparéil décode le format audio et transmet à l'équipement connecté.
• Le fait de ne pas effectuer les réglages ajustés peut donner lieu à des bruits.

Piste sonore secondaire BD-Viséo

Selectionnez ou non le mixage des audio primaire et secondaire (y compris le cliquetis sonore).

Si "Non" est sélectionné, l'appareil se contente de reproductive l'audio primaire.

Sortie audio HDMI

Ce réglageChoisi s'il convient d'effectuer la sortie audio à partir du HDMI.

• Le son sera produit par les enceintes si "Non" est sélectionné.

Entree audio numérique

Appuyez sur [OK] pour afficher les paramètres suivants:

> PCM fixe

Selectionne la sortie audio à partir des dispositifs raccordés à cet apparéil.

• "Oui": PCM est disponible.
• "Non": DTS, PCM et Dolby Digital sont disponibles.

Selectionnez "Oui" si le son est coupé par intermittence.

Entree audio TV

Selectionnez l'Entrée audio TV qui fonctionne avec les opérations VIERA Link.

Downmix

Selectionnez le système down-mix de multicanaux pour un son à 2 canaux.

• Sélectionnez "Surround encode" pour bénéficier d'un son ambiophonique (surround).

• Il n'y a pas d'effet de down-mix sur le signal audio bitstream.

• Le son est sorti en "Sté reproduction" dans les cas suivants: - Lecture AVCHD

Lecture de Dolby TrueHD

• Lecture d'audio secondaire (y compris le cliquetis sonore).

■ Son Haute Clarté

Lorsqu'il est connecté à un télévisueur par prise HDMI AV OUT pour la reproduction de l'image, il produit un son clair.

• Sélectionnez "Actif" pour utiliser "Son Haute Clarté" ou "Son Haute Clarté Plus" dans le menu Option.
  (⇒ 34, 35)

Délai audio

Le problème de synchronisation entre l'audio et le video est corrige en retardant la reproduction audio.

Enceinte

Voir page 41.

3D

Méthode de lecture disque 3D

Selectionnez la méthode de lecture du logiciel video compatible 3D.

Sortie 3D AVCHD

Selectionnez le mode de sortie des videos 3D AVCHD.

Type de 3D

Selectionnez le format du téléviseur connecté.

• Changez la configuration de la 3D sur le téléviseur même si "Côte à côte" est sélectionné.

Message affché pour la 3D

Réglez pour afficher ou cacher l'écran d'advertissement du visionnage en 3D lors de la lecture du logiciel video compatible 3D.

Réglages manuels

(⇒ 35)

Niveau d'affichage

(⇒ 35)

Langue

Preférence bande sonore

Choisissez la langue de l'audio.

• Si "Originale" est selectionné, la langue originale de chaque disque est可以选择.
• Saisissez un code (⇒ 52) lorsque vous sélectionnez "Autre ***".

■ Préférence pour les sous-titres

Choisissez la langue pour les sous-titres.

• Si "Automatique" est selectionné et la langue可以选择 pour "Préférence bande sonore" n'est pas disponible, les sous-titres apparaisent automatiquement dans cette langue s'ils sont disponibles sur ce disque.
• Saisissez un code (⇒ 52) lorsque vous sélectionnez "Autre ***".

■ Préference menus disque

Choisissez la langue des menus de disques.
- Saisissez un code (⇒ 52) lorsque vous scélectionnez "Autre ***".

Textesous-titre

Selectionnez un élément adapté en fonction de la langue utilisée pour le texte des sous-titrages DivX ou MKV.
- L'élément est affchéé uniquement après la lecture d'un fichier.

Langue à l'écran

Choisissez la langue de ces menus et les messages d'affichage à l'écran.

Réseau

Réglage facile du réseau ( 18)

■ Configuration réseau

Effectuer individuellement des réglages liés au réseau. Appuyez sur [OK] pour afficher les paramètres suivants:

Mode connexion LAN

Selectionnez le mode de connexion au réseau local (LAN).

• Sélectionnez "Appareil sans fil principal" lorsque vous effectuez une connexion sans fil directe entre cet apparéil et un Réseau Domestique. La connexion Internet n'est pas disponible lorsque cet élément est sélectionné.

>Réglages sans fil

Ceci permet la configuration du routeur sans fil et de la connexion. Il est possible d'effectuer le contrôle de la configuration et de l'état de la connexion en cours.

Réglage de la connexion

L'assistant de connexion du routeur sans fil s'affichera.

Réglage mode vitesse x2 (2,4 GHz)

Lorsqu'un format sans fil à 2,4 GHz est utilisé, cette configuration règle la vitesse de connexion.

• Lorsque vous effectuez la connexion en utilisant le "Mode vitesse x2 (40MHz)", les 2 canaux utilisent la même fréquence, et par conséquence il existe un grand risque d'interférence à la réception. Ceci peut creer la chute de la vitesse de connexion ou bien la rendre instable.

> Configuration adresse IP / DNS

Cela sert a contrôler l'état de la connexion du réseau et à régler l'adresse IP et celle liée au DNS. Appuyez sur [OK] pour afficher les réglages respectifs.

> Configuration serveur Proxy

Cela sert à contrôler l'état de la connexion avec un serveur Proxy et à effectuer des réglages. Appuyez sur [OK] pour afficher les réglages respectifs.

Reglages du Service reseau ( 30) (VIERA Connect)

Appuyez sur [OK] pour afficher les paramètres suivants:

Contrôle Auto. du Volume

Le volume qui est différent selon les contenus est régé automatiquement sur le volume standardpendant l'utilisation de VIERA Connect.

• En fonction du contenu, cette fonction peut ne pas avoir d'effet.
• Sélectionnez "Non" si le son est déformé.

Fuseau Horaire

La fonction fuseau hora vous permet de régler l'heure de l'appareil en fonction de votre emplacement géographique.
- Certains contenus VIERA Connect nécessitent de définir le fuseau horsire. Définisse ce fuseau horsaire si nécessaire.

Heure d'etre

Selectionnez "Oui" lorsque vous utilisez l'heure d'etre.

Connexion lecteur reseau

Il est possible d'acceder au dossier partagé d'un équipement qui ne prend pas en charge DLNA, comme le système d'exploitation Windows XP, et de dire des vidés, images, et de la musique sur cet apparéil.

Pour la configuration et la méthode d'opération de l'équipement connecté, consultez le site web suivant.

http://panasonic.jp/support/global/cs/

(Ce site n'est toute fois disponible qu'en angeais.)

Reglages appeareil a distance ( 31)

Appuyez sur [OK] pour afficher les réglages suivants:

Opération appareil à distance

Permet d'opérer à l'aide de DMC.

• Si "Oui" est sélectionné, "Démarrage rapide" est fixé sur "Oui".

Entrer le nom d'un apparéil

Configurez le nom de cet apparéil qui sera affché sur l'équipement connecté.

Type d'enregistrement

Automatique	Permet la connexion de tout équipement qui accède à cet apparéil.
Manuel	Règle la permission de la connexion individuelle de l'équipement qui accède à cet apparéil.

Liste apparéils à distance

L'inscription/déscription de l'équipment affché peut être effectué si "Manuel" dans "Type d'enregistrement" est sélectionné.

Acces Internet BD-Live ( 24)

Vou puez restreindre l'accès à Internet quand les fonctions BD-Live sont utilisées.

• Si "Limits" est sélectionné, l'accès à Internet est autorisé uniquement pour des contenus BD-Live ayant des certificates de propriété de contenu.

Classification

Le mot de passer des éléments suivants est commun.

N'oubliez pas votre mot de passer.

■ Evaluation DVD-Video

Réglez un niveau de contrôle d'accès pour limiter la lecture du DVD-Viséo.

Restrictions BD-Video

Régle une limite d'âge pour la lecture de la BD-Viséo.

Verrouillage du Service reseau

Vous pouvez restreindre l'utilisation de VIERA Connect.

Système

Réglage facile

Vous pouvez effectuer des réglages de base.

Paramètres TV

Appuyez sur [OK] pour afficher les paramètres suivants:

> Aspect TV

Réglez pour faire correspondre le type de téléviseur branché.

Lorsqu'il est connecté à un téléviseur à aspect 4:3 en lecture d'image à format 16:9:

4:3	Les côtés sont coupés de façon que l'image puisse replir l'écran. En cas de lecture d'un BD-Viséo, il sera reproduit comme "4:3 Boîte lettres".
4:3 Boîte lettres	Des lignes noires apparaissent en haut et en bas de l'image.

Lorsqu'il est connecté à un téléviseur à grand écran 16:9 et en lecture d'image au format 4:3:

16:9	Le video est affché à un format 4:3 au centre de l'écran.

Systeme TV

Effectuez les réglages de manière à ce que cela corresponde au système TV du téléviseur connecté.

• Lorsque les contenus NTSC sont lus, ils sont produits dans le format de signal spécifique dans le "Sortie Contenu NTSC", independamment des réglages effectuels ici. (→ 36)

(Suite en page suivante)

Fonction écran de veille

Cette fonction vous évite de faire face à un rorage à l'écran.

Lorsqu'elle est reglee sur "Oui:
Si une liste du contenu à litre s'affiche et qu'aucune opération n'est effectuee pendant 10 minutes ou plus, I'ecran commute automatiquement sur le menu ACCUEIL.
- Pendant la lecture et la pause, etc., cette fonction n'est pas disponible.

> Affichage à l'écran

Choisissez si vous pouze afficher les messages d'etat automatiquement.

VIERA Link

Réglé pour utiliser la "HDAVI Control" fonction une fois connecté avec un cable HDMI à un périhérique qui prend en charge "HDAVI Control".

• Sélectionnez "Non" lorsque vous ne souhaitez pas utiliser "HDAVI Control".

> Arret simultané

Sélectionnez la lien d'extinction souhaité de cet apparéil pour le fonctionnement de VIERA Link (⇒ 27). (Cela fonctionne selon les paramétrages de l' apparéil compatible VIERA Link "HDAVI Control" connecté.)

Video/Audio

Quand on eteint le téléviseur, cet apparéil s'eteint automatiquement.

Vidéo

Si vous écoutez uniquement du contenu sonore, l'appareil ne s'eteindra pas automatiquement.

Paramètres de l'unité

Appuyez sur [OK] pour afficher les paramètres suivants:

> Affichage panneau avant

Change la luminosité de l'affichage de l'unité.

• Si "Automatique" est selectionné, l'afficheur est réglé sur lumineux et seulement attenué durant la lecture.

> Editor les informations utilisateur

Modifiez les informations de l'utilisateur enregistré dans le menu ACCUEIL.

Démarrage rapide

Accélé le démarrage quand l'appareil est étéint.
Lorsque reglee sur "Oui", l'unité de commande interne sera optimisée et la consommation électrique au ralenti augmentera par rapport à lorsqu'elle est reglee sur "Non". (à propos de la consommation électrique 50)

Télécommande

Changez le code de télécommande si d'autres produits Panasonic réagissant avec cette télécommande.

■ Mise à jour du firmware (⇒ 19)

Appuyez sur [OK] pour afficher les paramètres suivants:

Verificaton de la mise a jour auto.

Quand l'appareil reste connecté à Internet, il contrôle l'existence d'une version plus récente du logiciel quand on l'allume et vous pouvezmettre à jour le logiciel si nécessaire.

Mettre a jour maintainant

Vou pouve mettre le micrologiciel a jour manuellesment si une mise a jour est disponible.

Information système

Appuyez sur [OK] pour afficher les paramètres suivants:

Licence logicielle

Les informations relatives aux logiciels utilisés par cette unité s'affichent.

> Informations sur la version du firmware

Affiche la version du firmware de cet apparéil et du module LAN sans fil.

Enregistrement DivX

Vous avez besoin de ce code d'enregistrement pour acheter et dire le contenu des DivX Video-on-Demand (VOD).

Réglages par défaut

Ceci restaure toutes les valeurs, dans les menus Réglage et Option, aux réglages par défaut, à l'exception de certains réglages de réseau, des classements, du code de la télécommande, de la langue, etc.

Paramétrages des enceintes

ex., BTT590

Volume (balance des canaux)
⑧ Temporisation de l'enceinte centrale
© Temporisation des enceintes Surround et Surround arrière*

• Enceintes Surround arrêté: en option (⇒ 10)

Régler le niveau de l'enceinte

(Option effective lors de la lecture de son multicanaux)

1 Sélectionnez "Test" et appuyez sur [OK].

Une sortie du signal de test s'effectue.

2 Pendant l'écoute du signal de test

Appuyez sur [▲, ] pour régler le volume de chaque enceinte (dB)

Le volume peut être réglier entre +6 dB à -6 dB.

• Paramétrrez le niveau de chaque enceinte selon le volume de l'enceinte avant (L) et avant (R) respectivement.

3 Appuyez sur [OK].

Le signal d'essay s'arrête.

BTT590 BTT490 BTT290 Temps de retard

Pour une écoute optimale avec le son 5.1 canaux, toutes les enceintes, sauf le caisson de basses, doivent être à la même distance de l'endetroit où le spectateur est assist. Si une des distances (1) ou (2) est plus petite que (3), mesurez la distance et ajustez le temps pour rattraper la différence (Voir le tableau ci-dessous).

① ② ③ :Cercle correspondant à la distance d'ecoute primaire constante
A Position réelle de l'enceinte
3 Position ideale de I'enceinte

1 Appuyez sur [▲,▼,▲,▶] pour sélectionner la boîte de distance (ps) puis appuyez sur [OK].
2 Appuyez sur [▲, ∇] pour sélectionner le paramétrage puis appuyez sur [OK].

Temporisation de l'enceinte centrale Soustrayez la distance ① de la ③

Distance (Approximative) Paramétrage
34 cm 1,0 ms
68 cm 2,0 ms
102 cm	3,0 ms
136 cm	4,0 ms
170 cm	5,0 ms

Temporisation des enceintes Surround et Surround arrêté

Soustrayez la distance ② de la ③

Distance (Approximative) Paramétrage
170 cm	5,0 ms
340 cm	10,0 ms
510 cm	15,0 ms

Pour terminer les paramétrages des enceintes Appuyez sur [ , , , ] pour sélectionner "Terminer" et appuyez sur [OK].

Pour bénéficier des effets sonores provenant detoutes les enceintes

Pour plus de détails sur chaque réglage, se reporter à “Paramètres son” sur le menu Option. (⇒ 34)

Effects Surround

① Appuyez sur [SURROUND].
② BTT590 BTT490 BTT290 Appuyez sur [▲,▼] pour sélectionner "MULTI CH SOURCE" ou "2CH SOURCE" puis appuyez sur [OK]. ex.,

2CH SOURCE

Pendant que le mode selectionné s'affiche appuyer sur [ , ] pour selectionner le réglage désiré. ( 34)

Régler le niveau des enceintes pendant la lecture

① Appuyez sur [CH SELECT] pour activer le mode configuration de l'enceinte.
② Appuyez sur [CH SELECT] plusieurs fois pour selectionner l'enceinte.
- Appuyez sur [, ] pour régler la balances enceintes avant.
③ Appuyez sur [▲] (augmenter) ou [▼] (diminuer) pour régler le niveau de l'enceinte pour chaque enceinte. -6 dB à +6 dB

Effets sonores

① Appuyez sur [SOUND].
② Appuyez sur [▲,▼] pour sélectionner "2CH SOURCE" ou "ALL SOURCE" puis appuyez sur [OK]. ex.,

2CH SOURCE

Pendant que le mode selectionné s'affiche Appuyez sur [ , ] pour selectionner le parametre desired et appuyez sur [OK]. Repetez cette procedure si nécessaire. (34)

图

• Les modes/effets du son peuvent ne pas etre disponibles ou n'avoir aucun effet avec certaines sources.
• Vous pourriez constater une réduction de la qualité sonore quand ces effets/modes sonores sont utilisés avec certaines sources. Dans ce cas, désactiver les effets/modes sonores.

Option d'installation des enceintes

Consultez un entrepreneur en bâtement qualifié si vous désirez suspendre les enceintes au mur. Une suspension incorrecte peut endommager le mur et les enceintes et provoquer des blessures.

Fixer à un mur

Vous pouvez fixer toutes les enceintes (sauf le caisson de basses) à un mur.
- Le mur ou la colonne sur lequel les enceintes doivent être fixées doit être en mesure de supporter 10kg par vis.

1 Vissez une vis (non fourni) dans le mur.

A Laissez environ 30 mm
B 4,0mm
7,0 mm a 9,4 mm
Mur ou pilier
5,5mm à 7,5 mm

2 Placez l'enceinte de facon sure sur la ou les vis avec les orifice(s).

Ex.: BTT490 Enceinte avant
NON OUI
• Dans cette position, l'enceinte tombera probablement si elle est déplacée vers la gauche ou la droite.	• Déplacez l'enceinte de façon à ce que la vis soit dans cette position.

Utilisez les mesures indiquées ci-dessous pour identifier la position de vissage sur le mur.

• Laissez au moins 20 mm d'espace au-dessus de l'enceinte et 10 mm de chaque coté pour que l'enceinte puisse y être placée.

BTT590 BTT490 BTT290 Enceinte centrale

Fixez à un mur sans la base ni le support.

51mm
64mm
F 350 mm

BTT590

Enceinte avant, Enceinte surround

Suspendez-la au mur sans le socle. ( 11)

⑥ 45mm
78mm

BTT490

Enceinte surround

BTT290

Enceinte avant, Enceinte surround

1 40 mm
24mm

BTT282

Enceinte avant

Suspendez-la au mur sans le socle.

37mm
45mm

Pour éviter aux enceintes de tomber

Prévenir la chute

BTT590 Enceinte avant, Enceinte surround
BTT490 BTT282 Enceinte avant
Prévenir le décrochage
Enceinte avant, Enceinte surround, Enceinte centrale

1 Enfilez une ficelle dans l'enceinte.

• Utilisez une cordelette de moins de 2,0 ~mm , capable de supporter plus de 10 ~kg .

Ex.: BTT490 Enceinte avant

A Cordelette (non fournie)
3 Arriere de l'enceinte

2 Faites passer une ficelle entre le mur et l'enceinte et serrez bien fort.

Crocchetàvis(nonfourni)
Murm
Environ 150 mm
Moins de 100 mm

BTT490

Option d'assemblage de

l'enceinte avant

Il est possible de raccourcir la hauteur de l'enceinte avant en la connectant directement au socle sans utiliser le pied.

Preparation

Detached le cable de l'enceinte du pied.

1 Faites passer le cable detached a travers le socle.

2 Fixez l'enceinte au socle et serrez la vis (fournie) fermement.

3 Connectez le cable de l'enceinte à l'enceinte et à la prise de l'appareil principal. (⇒ 13)

Rattacher le cable de l'enceinte au pied.

Guide de résolution des pannes

Avant de demander une réparation, veuillez effectuer les vérifications suivantes. Si le problème n'est pas résolu, consultez votre revendeur pour avoir des instructions.

Le dernier micrologiciel est-il installé? Les mises à jour de micrologiciels peuvent être produites pour corriger des irrégularités de fonctionnement que l'on découvert sur certains films. ( 19)

Ce qui suit indique que vous appareil ne rencontreaucun probleme avec cette unité:

• Sons réguliers de rotation du disque.
• Perturbation du disque pendant la recherche.
• Déformation de l'image pendant le remplacement des disques 3D.

L'appareil ne répond pas à la télécommande ou aux boutons du panneau avant.

Maintenez la touche [O/I] de l'appareil principal appuyee pendant 3 secondes.

• S'il n'est toujours pas possible de couper l'appareil, débranchez le cordon d'alimentation, patiently une minute, puis rebranchez le cordon.

- Impossible d'éjecter le disque.

L'appareil peut avoir un problème.

① Pendant qu'il est coupé, appuyez et maintenez [OK], simultanément le bouton jaune et le bouton bleu de la télécommande pendant plus de 5 secondes. "00 RET"s'affiche sur l'afficheur de I'appareil.
② Appuyez de manière repétée sur [▶] (droite) de la télécommande ou [♂/l] sur l'appareil jusqu'à ce que "06 FTO" s'affiche sur l'afficheur de l'appareil.
③ Appuyez sur [OK] sur la télécommande ou [▲ OPEN/CLOSE] sur l'appareil.

Fonctionnement général

Pour revenir aux réglages d'usine.

Sélectionnez "Oui" sous "Réglages par défaut" dans le Menu de configuration. (→ 40)

Pour ramener tous les réglages sur leur valeur d'usine.

Reglez l'unite ainsi qu'il suit:
① Pendant qu'il est coupé, appuyez et maintenez [OK], simultanément le bouton jaune et le bouton bleu de la télécommande pendant plus de 5 secondes. "00 RET"s'affiche sur I'afficheur de I'appareil.
② Appuyez de manière repétée sur [▷] (droite) de la télécommande ou [○/l] sur l'appareil jusqu'à ce que "08 FIN" s'affiche sur l'afficheur de l'appareil.
③ Appuyez et maintenez [OK] sur la télécommande ou [OPEN/CLOSE] sur l'appareil pendant plus de 3 secondes.

Cet apparéil s'éteint si l'entrée du télévisueur est modifiée.

Il s'agit d'un phénomène normal en utilisant VIERA Link (HDAVI Control 4 ou supérieur). Pour plus de détails veuilles dire le mode d'emploi du télévisueur.

La télécommande ne fonctionne pas correctement.

Changez les piles de la télécommande. ( 8)
La télécommande et l'appareil principal utilisent des codes différents. Si "SET" s'affiche sur l'afficheur de l'appareil lorsqu'on pousse sur le bouton de la télécommande, changez le code de la télécommande. ( 40, 49)

Le mode tuner TV n'est pas affiché lorsque le téléviseur est allumé.

Ce phénomène peut se produit en fonction des réglages du téléviseur lorsque “Démarrage rapide” est régèle sur “Oui”.
En fonction du téléviseur, ce phénomène peut etre evite en reconnectant le cable HDMI a un connecteur d'entrée HDMI different ou en changeant le reglage de la connexion automatique HDMI.

Vouaveszoubliévoitrmotdepassede censure parentale(niveauxdeclassement).

Le seul recours est d'annuler le verrouillage par niveau de classement.

Ce réglage reprendra alors sa valeur d'usine.
① Pendant que I'appareil est allumé, appuyez et maintenez simultanément [OK], le bouton jaune et le bleu de la télécommande pendant plus de 5 secondes. "00 RET"s'affiche sur I'afficheur de I'appareil.
② Appuyez de manière repétée sur [▷] (droite) de la télécommande ou [ɒ/l] sur l'appareil jusqu'à ce que "03 VL" s'affiche sur l'afficheur de l'appareil.
③ Appuyez sur [OK] sur la télécommande ou [▲ OPEN/CLOSE] sur l'appareil.

Cet apparéil ne reconnaît pas correctement la connexion USB.

Déconnectez et reconnectez le cable USB. Si la connexion n'est toujours pas reconnaue, éteignez et rallumez de nouveau cet apparéil.
Les dispositifs USB peuvent ne pas etre reconnus par cet appeareil sils sont connectes en utilisant les choses suivantes: un concentrateur (hub) USB -un cable d'extension USB
Si vous connectez le DD USB à cet apparéil, utilisez le cable d'extension USB fourni avec le DD.

L'unité bascule en mode de veille.

Cet apparéil passera automatiquement en mode veille s'il reste inactif pendant 30 minutes. (→ 21)
Quand l'heure parametre pour I'arret temporise aura passé, I'appareil s'eteindra. ( 8)

L'un des périhériques de sécurité de l'unité est activé. Appuyez sur [O/I] sur l'unité centrale pour êtreindre l'unité.

L'appareil ne s'esteint pas.

① Appuyez et maintenez [O/I] sur l'appareil principal pendant 5 secondes. (S'il est toujours impossible d'etreindre l'appareil, débranchez le cordon d'alimentation secteur, attendez 1 minute, puis rebranchez le cordon d'alimentation secteur.)
② Réinitialisez l'appareil de la façon suivante: Tandis que l'appareil est eteint, appuyez et maintenez simultanement [+ VOLUME], [OPEN/ CLOSE] et [O/I] sur I'unité principale pendant plus de 5 secondes.

Vidéo

Les images de cet apparéil ne s'affichent pas sur le téléviseur.

L'imagé est déformée.

Présence d'un tressauprement.

Une resolution incorrecte est selectionnee dans "Format video HDMI".Reinitialisez l'appareil de la façon suivante:
① Pendant que l'appareil est allumé, appuyez et maintenez simultanément [OK], le bouton jaune et le bleu de la télécommande pendant plus de 5 secondes.
- "00 RET" s'affiche sur l'afficheur de l'appareil.
② Appuyez de manière repétée sur [▷] (droite) de la télécommande ou [ɒ/ɪ] sur l'appareil jusqu'à ce que "04 PRG" s'affiche sur l'afficheur de l'appareil.
③ Appuyez et maintenez [OK] sur la télécommande ou [▲ OPEN/CLOSE] sur l'appareil pendant plus de 3 secondes.

Réglez à nouveau l'objet. (⇒ 36)

-Lorsque Dolby Digital Plus, Dolby TrueHD, et l'audio DTS-HD ne sont pas produits en bitstream, selectionnez "Oui" dans "Réglages par défaut" et effectuez les réglages corrects. (⇒ 40)

L'appareil et le télévisuer utilisent des systèmes video différents.
① Pendant que l'appareil est allumé, appuyez et maintenez simultanément [OK], le bouton jaune et le bleu de la télécommande pendant plus de 5 secondes.
- "00 RET" s'affiche sur l'afficheur de l'appareil.
② Appuyez de manière repétée sur [▷] (droite) de la télécommande ou [ɒ/ɪ] sur l'appareil jusqu'à ce que "05 P/N" s'affiche sur l'afficheur de l'appareil. (Suite en page suivante)

③ Appuyez et maintenez [OK] sur la télécommande ou [OPEN/CLOSE] sur l'appareil pendant plus de 3 secondes. Le système commutes de PAL à NTSC ou inversement.
Le système utilisé sur le disque ne correspond pas à votre télévisueur.
- Les disques PAL ne peuvent pas etre visionnes correctement sur un téléviseur NTSC.
-Cet apparéil peut convertir des signaux NTSC en PAL60 pour le visionnage sur un télévisueur PAL (36, "Sortie Contenu NTSC").
Lorsque "Méthode de lecture disque 3D" dans le Menu Configuration est régèle sur "Automatique", les images peuvent ne pas être reproduites à cause de la méthode de connexion. Àpès avoir retiré le disque de l'appareil, Sélectionnéz "Régler av. lect." dans le Menu Configuration, puis Sélectionnéz "Lecture 2D" sur l'écran de configuration affché pour visionner des disques 3D. (⇒ 37)

Si une coloration irreguliere survient sur votre téléviseur, eteignez celui-ci pendant environ 30 minutes. SiILA persiste, eIOignez les enceintes du téléviseur.

La video n'est pas sortie.

Paramétrez "Son Haute Clarté" dans le menu Configuration sur "Inactif" pour utiliser la prise VIDEO OUT. (⇒ 37)

La sortie de la video ne se fait pas en haute définition.

Confirmez que le "Format video HDMI" dans le menu réglages soient régle convenablement. (⇒ 36)

La video en 3D n'est pas reproduite.

Modifiez les réglages comme requis par le format du téléviseur raccordé. (⇒ 37, "Type de 3D")
Est-ce que la configuration de cet apparéil et du télévisueur est correcte? (⇒ 24)
Selon le téléviseur connecté, la video en cours de lecture peut doivent 2D à cause d'un changement de résolution etc. Vérifie la configuration 3D du téléviseur.
Vérifiez que l'entrée video HDMI correcte soit selectionnée sur le téléviseur.

La video 3D n'est pas retransmise correctement en 2D.

Sélectionnez "Régler av. lect." dans le Menu Configuration, puis Sélectionnez "Lecture 2D" sur l'écran de configuration affché pour visionner des disques 3D. (⇒ 37, "Méthode de lecture disque 3D")
Les disques qui ont des titres enregistrés en Côte à côte (2 structures d'écran) pouvant bénéficier de la 3D sont visionnés selon la configuration du télévisueur.

Une bande noire s'affiche autour du bord de I'ecran. Le format de I'ecran est anomal.

Confirmez le bon réglage de l'Aspect TV. (⇒ 39)
Ajustez le réglage d'aspect du téléviseur.

Son

Pas de son.

Volume bas.

Son déforme.

Impossible d'entendre le type de son souhaité.

BTT590 BTT490 BTT290

Contrôlez les connexions aux enceintes et autres appareils. ( 11 - 17)
Assurez-vous que les paramétrages des enceintes pour vos enceintes sont corrects. (→ 41)
Pour effectuer la sortie audio à partir d'un périphérique branché à un cable HDMI, réglez "Sortie audio HDMI" sur "Oui" dans le menu Configuration. (37)
Lorsque "Piste sonore secondaire BD-Video" est regle sur "Oui", Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio et DTS-HD High Resolution Audio sont produits en Dolby Digital ou DTS Digital Surround.
Re-master ne fonctionnera pas si le signal bitstream est produit a partir de la prise HDMI AV OUT. ( 34)
En fonction de l'équipment connecté, le son peut être déformé si cette unité est branchée à l'aide d'un cable HDMI.
L'audio multi-canaux provenant d'un dispositif connecté au téléviseur n'est pas sorti sous sa forme multi-canaux d'origine.
-Si le dispositif est doté d'une prise de sortie audio optique, connectez le dispositif à la prise DIGITAL AUDIO IN de cet apparéil. (→ 16)

Absence de son ambiophonique.

BTT590 BTT490 BTT290

Appuyez sur [SURROUND] pour sélectionn un effet ambiophonique. (→ 42)

(En utilisant les enceintes 7.1)

Le son n'est pas retransmis par les enceintes Surround arriere (en option) meme si Dolby Pro Logic II est actif.

Impossible d'obtenir l'audio.

Lorsque le son est produit à partir de la prise HDMI AV OUT, réglez "Dolby D/Dolby D+/Dolby TrueHD", "DTS/DTS-HD" ou "Son MPEG" sur "PCM". (⇒ 36)

Aucun son en provenance du téléviseur.

Appuyez sur [EXT-IN] pour selectionner la source correspondante. ( 20)
Pour connecter l'appareil à un téléviseur à l'aide d'un cable HDMI, vérifie que la prise HDMI du téléviseur est labelisée "HDMI (ARC)". Si elle n'est pas labelisée de cette manière, effectuez la connexion à l'aide d'un cable HDMI ainsi que d'un cable audio optionnéique. ( 14)
S'il n'y a peuon son provenant de l'equipement connecté à la prise DIGITAL AUDIO IN de cet apparéil, vérifie que la sortie audio optionnéque de cet équipement est régée sur PCM.

Lecture

Le disque ne peut pas etre lu.

Le disque est sale. (⇒ 5)

Les photos (JPEG) ne sont pas lues normalement.

Les images qui ont etééditees sur un PC, comme une image Progressive JPEG, etc., peuvent ne pas être lues.

Je ne peux pas dire BD-Live.

La carte SD est protégée en écriture. (⇒ 7)

Confirmez que cet apparéil soit connecté à la bande large passante d'Internet. (⇒ 17)
Confirmez les réglages "Accès Internet BD-Live". (→ 39)
Confirmez que la carte SD se trouve dans la fente prévue à cet effet. (→ 20)

La piste son et les sous-titres alternatifs ne peuvent etre selectionnées.

Les langues ne sont pas enregistrées sur le disque.
Vous n'êtes pas en mesure d'utiliser le menu option pour changer la bande son et les sous-titrages sur certains disques. Utilisez les menus du disque pour effectuer les changements. ( 24)

Fonctionnement iPod/iPhone

Impossible de charger ou d'utiliser.

Assurez-vous que iPod/iPhone est bien connecté. ( 26)
La batterie du iPod/iPhone est épuisée. Chargeze le iPod/iPhone, puis réessayez.

Si une action inattendue survient en utilisant l'iPod/ iPhone, reconnectectez l'iPod/iPhone ou essayez de redémarrer l'iPod/iPhone.

Impossible d'afficher des films/photos iPod/iPhone sur le téléviseur.

Assurez-vous que le télévisuer est connecté à la prise VIDEO OUT sur cet apparéil. (⇒ 15)

Utilisez le menu iPod/iPhone pour effectuer les paramétrages film/photo appropriés pour votre téléviseur. (Voir le manuel d'utilisation de votre iPod/ iPhone.)

Le canal d'entrée du téléviseur a eté commute involontairement sur l'entrée HDMI.

Quand l'unité principale est connectée à un téléviseur compatible "HDAVI Control" et que VIDEO IN est selectionné pour la lecture de videos ou de photos sur un iPod/iPhone, le canal d'entrée du téléviseur commute automatiquement sur le canal d'entrée HDMI quand on appuie sur [HOME]. -Selectionnez de nouveau le canal d'entrée VIDEO IN du téléviseur.

Radio

On entend un son déformé ou du bruit.

Reglez la position de l'antenne.

On entend un son de battement.

Essayez de garder une certaine distance entre l'antenne et le téléviseur.

Le bruit est excessif.

Modifiez le son afin qu'il sorte en monophonique. Appuyez sur [AUDIO] pour selectionner "MONO". Le son devient monaural.

• Pour annuler, pressez à nouveau la touche ou changez la fréquence.

Dans des circonstances normales, Sélectionnez "AUTO STEREO".

Réseau

Impossible de se connecter au réseau.

Confirmez la connexion de réseau et les réglages.
(⇒ 17, 18, 38)
Consultez le manuel d'utilisation de chaque dispositif et connectez-les en conséquence.

En utilisant une connexion LAN sans fil, la video provenant d'un serveur de media certifié DLNA n'est pas lue ou bien des images de la video sont perdues pendant la lecture.

Un routeur avec un taux de transfert elevé comme un routeur sans fil de 802.11n (2,4 GHz) peut résoudre le problème. Si vous utilisez un routeur sans fil de 802.11n (2,4 GHz), Il est nécessaire de régler le type de cryptage sur "AES". L'utilisation simultanée d'un four à micro-ondes, d'un téléphone sans fil etc. à 2,4 GHz peut cause des interruptions de connexion ou d'autres problèmes.
Sur l'écran "Réglages sans fil" ( 38) , au moins 4 indicateurs de "Réception" doivent être allumés pour que la connexion soit stable. Si 3 indicateurs ou moins sont allumés ou si la connexion est en train de s'interrompre, changez la position ou l'angle de votre routeur sans fil et voyagez si l'état de connexion s'améliore. S'il n'y a aucune amélioration, connectez-vous à un réseau filaire et effectuez de nouveau la "Réglage facile du réseau" ( 18) .

Messages

Les messages ou codes de service suivants peuvent apparaître sur le téléviseur ou sur l'afficheur de l'appareil.

Sur le téléviseur

Lecture impossible.

Vous avez insere un disque incompatible.

Lecture impossible sur ce lecteur.

Vous avez essaye de dire une image non compatible.
Vérifiez que "SD" sur l'afficheur de l'appareil n'est pas affché et réintroduisez la carte.

Aucun disque inséré.

Le disque peut avoir ete insered a l'envers.

Cette opération n'est pas disponible.

Certaines opérations ne sont pas prises en charge par l'appareil. Par exemple: BD-Video: Pendant la lecture, le ralenti arrêté ou l'image par image arrêté n'est pas possible.

L'adresse IP n'est pas configurée.

Le "Adresse IP" sous "Configuration adresse IP / DNS" est "... ... ... ...". Paramétrz "Adresse IP", "Masque de sous-reseau", et "Adresse Passerelle". ( Sélectionnez l'acquisition automatique de l'adresse si nécessaire.)

Le point d'accès sans fil dispose actuellément d'un réglage réseau à faible sécurité. Il est recommandé de configurer sur un réglage plus élevé.

Le type d'authentication pour le LAN sans fil est regle sur "Système ouvert", ou le type de cryptage est regle sur "Pas de cryptage". Il est commandé de crypter pour des raisons de sécurité. Pour de plus amples détails, consultez le mode d'emploi du routeur sans fil utilisé. Le cryptage est nécessaire lorsqu'on lit une video, etc. à partir d'appareils compatibles avec DLNA.

Aucun video

Selon l'iPod/iPhone connecté, le menu video peut être indisponible sur le téléviseur. Sélectionnez "ALL" sur l'afficheur de l'appareil et effectuez la lecture video à partir du menu de votre iPod/iPhone. (→ 26)

Sur l'afficheur de l'appareil

F99

L'appareil)cesse de fonctionner correctement. Appuyez sur [ /1] de l'unité principalependant 3 secondes pourmettreI'appareil en veille,puis rallumez-le.

HDMI ONLY

La sortie de certains disques BD-Video ne peut etre effectuee qu'a I'aide du cable HDMI.

NET

Pendant la connexion à un réseau.

No PLAY

Il y a une restriction d'affichage sur une BD-Video ou DVD-Video. (⇒ 39)

No READ

Le support est sale ou rayé. L'appareil ne peut pas le dire.

PLEASE WAIT

L'appareil suit un processus interne. Il ne s'agit pas d'un mauvais fonctionnement. Vous ne pouvez pas utiliser l'appareil pendant que "PLEASE WAIT" est affché.

REMOVE

Le dispositif USB absorbé trop d'électricité. Enlevez le dispositif USB.

SET

(“□” représenté un numéro.)

La télécommande et l'unité centrale utilisent des codes différents. Modifier le code sur la télécommande.

Appuyez et maintenez [OK] et le bouton numérotré indiqué au même moment pendant plus de 5 secondes.

U59

Cet apparéil est chaud. Il passée en mode de veille pour des raisons de sécurité. PatIENTez pendant 30 minutes pour que le message disparaissé. Sélectionnez une position avec une bonne ventilation lorsque vous installez l' apparéil.

H□ou F□

(“□” représenté un numéro.)

Contrôlez et corrigez les connexions des cables des enceintes.
Quelque chose d'inhabituel se passe.
Contrôlez l'appareil en vous servant du guide de dépannage. Si le code de service reste affché, procédez comme suit.

① Débranche la fiche de la prise secteur, attendez quelques secondes, puis rebranche-la.
② Appuyez sur [O/I] pour allumer l'appareil.

Si le code de service reste affché malgré la procédure ci-dessus, contactez votre service après vente. Lors de votre appel au SAV, précisez le code de service affché.

IPOD OVER CURRENT ERROR

L'iPod/iPhone absorbs trop d'électricité. Enlevez l'iPod/iPhone et éteignez l'appareil.

START

Le système est redémarré lors de la mise à jour du logiciel. N'éteignez pas l'appareil.

UPD□/□

(“□” représenté un numéro.)

Le micrologiciel a eté mis à jour. Veuillez ne pas couper l'alimentation.

FINISH

La mise a jour du logiciel est terminée.

NOT CONDITIONAL

L'opération demandée ne peut pas etre effectuee.

SET OK

Les stations sont selectionnées et la radio se regle sur la dernière station prédéfinie.

ERROR

Le préreglage automatique a échoué. Préreglez les stations manuellement.

TUNED/STEREO

Une émission en stéreo ou du son en stéreo est sélectionné.

TUNED

Une émission en monaural ou du son en monaural est sélectionné.

Caracteristique techniques

GENERAL

Consommation

electrique: 89 W

Consommation en mode

de veille: Environ 0,1 W

Alimentation: AC 220 V à 240 V, 50 Hz

Plage de température de

fonctionnement:

0^ 40^

Plage d'humidité de

fonctionnement: 35% à 80% RH

(pas de condensation)

SECTION AMPLIFICATEUR

SORTIE ALIMENTATION

RMS TTL:

BTT590 BTT490 BTT290 1000W

BT282 520W

1 kHz, 10 % de distorsion harmonique totale

590 BTT490 BTT290

AVANT: 185 W par ca. (3 Ω)

CENTRALE: 180 W par ca. (3 Ω)

SURROUND: 125 W par ca. (3 Ω)

BTT282

AVANT: 160 W par ca. (3 Ω)

100 Hz, 10 % de distorsion harmonique totale

CAISSON DE

BASSE: 200 W par ca. (3 Ω)

Entree Audio

AUX × 1

Entree audio numérique

Optique × 1

Entree HDMI AV × 2

Fréquence

d'échantillonnage: 32 kHz, 44,1 kHz, 48 kHz

Format audio: PCM, Dolby Digital, DTS

SECTION TUNER FM

Plage de la

fréquence: 87,50 MHz à 108,00 MHz

(par variation de 50kHz

Prises antenne: 75Ω (inegal)

SECTION ENCEINTE

	Haut-parleur de graves EN CÔNE (cm)	Gammu étendue EN CÔNE (cm)	Tweeter EN DEMI-Dôme (cm)
BTT590
Avant	8	-	2,5
Centrale	6,5	6,5	-
Surround	8	-	2,5
Caisson de basse	16	-	-
BTT490 BTT290
Avant	-	6,5	-
Centrale	6,5	6,5	-
Surround	-	6,5	-
Caisson de basse	16	-	-
BTT282
Avant	-	6,5	-
Caisson de basse	16	-	-

	Dimensions (L (mm)×H (mm)×P (mm))	Poids (kg approximatif)
BTT590
Avant	127 ×403 ×121	1,05
Centrale	280 ×84 ×78	0,91
Surround	127 ×403 ×121	1,05
Caisson de basse	180 ×408 ×300	4,3
BTT490
Avant	292 ×1185 ×292	2,6
Centrale	280 ×84 ×78	0,91
Surround	80 ×139 ×70	0,47
Caisson de basse	180 ×408 ×300	4,3
BTT290
Avant	80 ×139 ×70	0,47
Centrale	280 ×84 ×78	0,91
Surround	80 ×139 ×70	0,47
Caisson de basse	145 ×289,5 ×258	3,0
BTT282
Avant	109 ×341 ×110	0,79
Caisson de basse	145 ×289,5 ×258	3,0

• L'impédance de toutes les enceintes est de 3 Ω.

SECTION PRESE

Port USB:

USB2.0: 2 système

Emplacement de

carte SD:

Prise: 1 système

Ethernet:

Systeme 1 10BASE-T/100BASE-TX

Réseau local

(LAN) sans fil:

Conformité à la norme:

IEEE802.11 b/g/n

Portée de la féquence: Bande

2.4 GHz

Sécurité: WPA™/WPA2™ (Type de

cryptage: TKIP/AES, Type

d'authentication: PSK), WEP

(64 bits/128 bits)

Système du

signal: PAL/NTSC

Sortie Video

Niveau de

sortie: 1,0 Vp-p (75 Ω)

Prise de sortie: Pin jack (1 système)

Sortie HDMI AV*

Prise de sortie: Type A (19 broches)

Entree HDMI AV*

Prise d'entrée: Type A (19 broches) 2 système

\section*{Caracteristiques du LASER}

Produit LASER de Classe 1

Longueur

d'onde: 790 nm (CD)/660 nm (DVD)/

405 nm (BD)

Puisssance du

laser: Aucune radiation dangereuse n'est émise grâce à la protection de sécurité

• Cet apparéil prend en charge la fonction "HDAVI Control 5".

a

Formats des fichiers

Formats des fischiers	Extension	Informations de référence
MP3“.MP3”,“.mp3”	Cet apparéil prend en charge les marqueurs ID3, mais seuls les titres, le nom des artistes et le nom des albums peuvent s'afficher.
JPEG“.JPG”,“.jpg”	Le format MOTION JPEG et Progressive JPEG ne sont pas pris en charge. Vous pouvez ne pas être en mesure de dire le fischier si vous avez edité la structure du dossier ou le nom du fischier sur un ordinateur ou un autre apparéil.
DivX	“.DIVX”,“.divx”,“.AVI”,“.avi”	Le fischier video et le fischier de sous-titrage se trouvent dans le même dossier, et les noms de fischiers sontidentiques, sauf pour les extensions de fischier. Certain fischiers DivX et MKV pourrait ne pas être lus, selon la résolution video et l'état de la fréquence trame.
	Fichier de sous-titrage“.SRT”,“.srt”,“.SUB”,“.sub”,“.TXT”,“.txt”
MKV	“.MKV”,“.mkv”
	Fichier de sous-titrage“.SRT”,“.srt”,“.SSA”,“.ssa”,“.ASS”,“.ass”
FLAC“.flac”	Taux d'échantillonnage maximum: 192 kHz/24 bits
WAV“.wav”	Taux d'échantillonnage maximum: 48 kHz/16 bits
MPO	“.mpo”	Image fixe 3D

• Avec certains états d'enregistrement et structures de dossiers, l'ordre de lecture peut varier ou la lecture peut être impossible.

Limin d'utilisation du contenu copié non autorisé

Cet apparéil adopte la technologie suivante pour la protection des droits d'auteur.

Avis Cinavia

Ce produit utilise la technologie Cinavia pour limiter l'utilisation de reproductions illégales de certains films et videos disponibles dans le commerce et de leur bande sonore. Lorsqu'une utilisation illégale ou une reproduction interdite est détectée, un message s'affiche et la lecture ou la reproduction s'interrompt. De plus amples informations sur la technologie Cinavia sont disponibles auprès du Centre d'information des consommateurs en ligne de Cinavia sur le site http://www.cinavia.com. Pour obtenir des informations supplémentaires par courrier sur Cinavia, envoyez votre demande avec votre adresse au :

Centre Cinavia d'information des consommateurs, P.O. Box 86851, San Diego, CA, 92138, Etats-Unis.

Information supplémentaire

■ Affichage de la liste des langues

Afficheur Langue Afficheur Langue Afficheur Langue

ENG	Anglais	JPN	Japonais	ARA	Arabe
FRA	Français	CHI	Chinois	HIN	Hindi
DEU	Allemand	KOR	Coreen	PER	Persan
ITA	Italien	MAL	Malais	IND	Indonésien
ESP	Espagnol	VIE	Vietnamien	MRI	Maori
NLD	Néerlandais	THA	Thai	BUL	Bulgare
SVE	Suédois	POL	Polonais	RUM	Roumain
NOR	Norvégien	CES	Tchéque	GRE	Grec
DAN	Danois	SLK	Slovaque	TUR	Turc
POR	Portugais	HUN	Hongrois	*	Autres
RUS	Russe	FIN	Finnois

■ Listede codes delangues

Langue Code Langue Code Langue Code

Abkhaze:	6566	Grec:	6976	Pendjabi:	8065
Afar:	6565	Groenlandais:	7576	Persan:	7065
Afrikaans:	6570	Guarani:	7178	Polonais:	8076
Albanais:	8381	Gujrati:	7185	Portugais:	8084
Allemand:	6869	Géorgien:	7565	Quéchua:	8185
Amharique:	6577	Haoussa:	7265	Rhéto-roman:	8277
Anglais:	6978	Hindi:	7273	Roumain:	8279
Arabe:	6582	Hongrois:	7285	Russe:	8285
Arménien:	7289	Hébreu:	7387	Samoan:	8377
Assamais:	6583	Indonésien:	7378	Sanscrit:	8365
Aymara:	6589	Interlingua:	7365	Serbe:	8382
Azerbaïdjanais:	6590	Irlandais:	7165	Serbo-croate:	8372
Bachkir:	6665	Islandais:	7383	Shona:	8378
Basque:	6985	Italien:	7384	Sindhi:	8368
Bengali, bangla:	6678	Japonais:	7465	Slovaque:	8375
Bhoutani:	6890	Javanais:	7487	Slovène:	8376
Bihari:	6672	Kannada:	7578	Somali:	8379
Birman:	7789	Kazakh:	7575	Souahéli:	8387
Biélorusse:	6669	Kirghiz:	7589	Soudanais:	8385
Breton:	6682	Kurde:	7585	Suédois:	8386
Bulgare:	6671	Laotien:	7679	Tadjik:	8471
Cachemirien:	7583	Latin:	7665	Tagal:	8476
Cambodgien:	7577	Lette, letton:	7686	Tamoul:	8465
Catalan:	6765	Lingala:	7678	Tatar:	8484
Chinois:	9072	Lituanien:	7684	Tchéque:	6783
Cingalais:	8373	Macédonien:	7775	Telugu:	8469
Corse:	6779	Malais:	7783	Thai:	8472
Coréeen:	7579	Malayalam:	7776	Tibétain:	6679
Croate:	7282	Malgache:	7771	Tigrigna:	8473
Danois:	6865	Maltais:	7784	Tonga:	8479
Espagnol:	6983	Maori:	7773	Turc:	8482
Espéranto:	6979	Marathe:	7782	Turkmene:	8475
Estonien:	6984	Moldave:	7779	Twi:	8487
Fidjien:	7074	Mongol:	7778	Ukrainien:	8575
Finnois:	7073	Nauri:	7865	Vietnamien:	8673
François:	7082	Norvégien:	7879	Volapuk:	8679
Frison:	7089	Néerlandais:	7876	Wolof:	8779
Férolien:	7079	Népalais:	7869	Xhosa:	8872
Galicien:	7176	Oriya:	7982	Yiddish:	7473
Gallois:	6789	Ourdou:	8582	Yorouba:	8979
Gaélique écossais:	7168	Ouzbek:	8590	Zoulou:	9085
		Pachto, pachtou:	8083

CAUTION-	VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM.	FOA 11CRCLASS 31DAI
CAUTION-	CLASS 2 VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN. DO NOT STARE INTO THE BEAM.	IEC00825-10 CLASS 2
ATTENTION-	RAYONNEMENT LASER VISIBLE ET INVISIBLE,CLASSE 2, EN CAS D'OUVERTURE,NE PAS REGARDER DANIS LE FAISCEAU.
FORSIGT-	SYNLIG OG USYNLIG LASERSTRALING KLASSE 2, NAR LAGET ER ABENT, UNDGÀ AT SE LIGE IND I STRALEN.
VARO-	AVATTASSA CLET ALTTINA LUOKAN 2 NAKYVAA JN NAKYMATONTA LASERSATEILYA,ALA TULOTA SATESECN.
VARNING-	KLSA 2 SYNIG OCH OSYNLIG LASERSTRALING NAR DENNA DEL AR OPNAD, STIRRA EJ IN I STRALEN.
VORSICT-	SICHTBARE UND UNSICHTBARE LASERSTRAHUNG KLASSE 2, WENN ABDECKUNG GEÖFFNET, NICH IN DEN STRAHIL BICKEN.
注意-	打开时有可见及不可见激光辐射。避免光束照射。
注意-	ごこご見とクラスの可見及不可見一放射が出る リムをのをはまなに上	VQL2P54

(À l'intérieur de l'appareil)

"AVCHD", "AVCHD 3D", "AVCHD Progressive" et "AVCHD 3D/Progressive" sont des marques commerciales de Panasonic Corporation et de Sony Corporation.

Java est une marque déposée d'Oracle et/ou de ses'affliés.

Fabriqué sous licence de Dolby Laboratories. Les termes Dolby et Pro Logic, ainsi que le singe double D sont des marques commerciales de Dolby Laboratories.

Fabriqués sous licence couverte par brevet américain n°: 5,956,674 ; 5,974,380 ; 6,226,616 ; 6,487,535 ; 7,392,195 ; 7,272,567 ; 7,333,929 ; 7,212,872 et autres brevets américain et mondiaux délivrés et en cours de délivrance. DTS-HD, le Symbole, & DTS-HD ainsi que le Symbole ensemble sont des marques déposées & DTS-HD Master Audio | Essential est une marque commerciale de DTS, Inc. Logiciel inclus dans le produit. © DTS, Inc. Tous droits réservés.

Cet élément intégre une technologie de protection contre la copie qui est protégée par des brevets des États-Unis et par les droits de propriété intellectuelle de Rovi Corporation. Le démontage et le désassemblage sont interdits.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées ou enregistrées de HDMI Licensing LLC aux Etats-Unis et dans d'autres pays.

Ce produit est commercialisé dans le cadre de la licence de portefeuille de brevet AVC et de la licence de portefeuille de brevet VC-1 pour une utilisation personnelle et non commerciale par un consommateur, en vue (i) d'encoder une video conformément à la norme AVC et à la norme VC-1 ("AVC/VC-1 Video") et/ou (ii) de décoder une video AVC/VC-1 précédement encodée par un consommateur dans le cadre d'une activités personelle et non commerciale et/ou obtenue auprès d'un fournisseur video autorisé à commercialiser des videos AVC/VC-1. Aucune licence n'est accordée ni impliquée pour toute autre utilisation. Pour plus d'informations, veillez contacter MPEG LA, LLC. Consultez le site http://www.mpegla.com.

HDAVI ControlTM est une marque de commerce de Panasonic Corporation.

VIERA Connect est une marque commerciale de Panasonic Corporation.

Technologie d'encodage du son MPEG Layer-3 brevétée par Fraunhofer IIS et Thomson.

Le logo SDXC est une marque déposée de SD-3C, LLC.

"DVD Logo" est une marque commerciale de DVD Format/Logo Licensing Corporation.

Le logo Wi-Fi CERTIFIED est une marque d'homologation de Wi-Fi Alliance. La marque Wi-Fi Protected Setup est une marque de Wi-Fi Alliance.

"Wi-Fi", "Wi-Fi Protected Setup", "Wi-Fi Direct", "WPA" et "WPA2" sont des marques commerciales ou des marques déposées de Wi-Fi Alliance.

DivX®, DivX Certified® et les logos qui y sont associés sont des marques commerciales de Rovi Corporation ou de ses filiales et sont utilisés sous licence. DivX®, DivX Certified® and associated logos are trademarks of Rovi Corporation or its subsidiaries and are used under license.

A PROPOS DES VIDEOS DIVX: DivX® est un format video numérique créé par DivX, LLC, est une filiale de Rovi Corporation. C'est un dispositif officiel DivX Certified® qui lit les videos DivX. Visitez le site divx.com pour de plus amples informations et des outils logiciels pour convertir vos fidiers en videotos DivX.

À PROPOS DES DIVX VIDEO-ON-DEMAND: Ce dispositif DivX Certified® doit être enregistré afin de dire les films DivX Video-on-Demand (VOD) achétés. Pour obtenir un code d'enregistrement, situez la section DivX VOD dans le menu de configuration de votre téléphone. Aliez sur vod.divx.com pour avoir plus d'informations sur la manière de terminer votre enregistrement.

DLNA, the DLNA Logo and DLNA CERTIFIED are trademarks, service marks, or certification marks of the Digital Living Network Alliance.

Windows est une marque commerciale ou une marque déposée de Microsoft Corporation aux Etats-Unis et dans les autres pays.

Skype, les marques commerciales et les logos associés et le logo "S" sont des marques commerciales de Skype Limited.

Conçu pour iPod iPhone "Conçu pour iPod" signifient qu'un accessoire électronique a été conçu pour se connecter spécifique à un iPod, ou un iPhone, respectivement, et a été relié fié conformé par le concepteur aux normes de performance Apple. Apple décline toute responsabilité concernant le fonctionnement de cet apparil ou sa conformité aux normes de sécurité et de réglementation. Veuillez notes que l'utilisation de cet accessoire avec un iPod ou un iPhone peut affecter la performance de la connexion sans fil. iPhone, iPod, iPod classic, iPod nano, et iPod touch sont des marques de commerce Apple Inc., enregistrées aux Etats-Unis et dans d'autres pays.

Ce produit contient le logiciel suivant : (1) le logiciel développé indépendamment par ou pour Panasonic Corporation, (2) le logiciel apparentant à un tiers et sous licence Panasonic Corporation, (3) le logiciel sous licence GNU General Public License, Version 2 (GPL v2), (4) le logiciel sous licence GNU LESSER General Public License, Version 2.1 (LGPL v2.1) et/ou, (5) le logiciel "open source" autre que le logiciel sous licence GPL v2 et/ou LGPL v2.1 Pour les logiciels classés comme (3) et (4), veillez consultier les termes et les conditions de la GPL v2 et de la LGPL v2.1, qui selon le cas peut se couver à l'adresse http://www.gnu.org/licenses/old-licenses/gpl-2.0.html et http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html. En outre, les logiciels classés (3) et (4) sont protégés par plusieurs individus. Veuillez consultier la notice de copyright de ces personnes à l'adresse http://panasonic.net/avc/oss/bdplayer/AWBPP12.html Le logiciel GPL/LGPL est distribué dans l'espoir qu'il sera utile, mais SANS AUCUNE GARANTIE, sans même la garantie implicite de VALEUR MARCHANDE ou D'ADAPTATION À UN USAGE PARTICULARIER. Au moins trois (3) ans à compter de la livraison des produits, Panasonic donna r'à tout tiers qui nous contacte en utilisant les coordonnées ci-dessous, pour un montant non supérieur à notre coût pour la réalisation physique de la distribution du code source, une copie complète exploitable par ordinateur du code source correspondant, couvert par la GPL v2/LGPL v2.1. Coordinées de contact [e-mail] Le code source est également disponible gratuitement pour vous et toute autre personne publique via notre site web ci-dessous. http://panasonic.net/avc/oss/bdplayer/AWBPP12.html Le code classe (5) inclut les éléments suivants. 1. Ce produit inclut un logiciel développé par le Projet OpensSL pour l'utilisation dans la Boîte à outils OpensSSL. (http://wwwopensss.org/) 2. Ce produit inclut un logiciel développé par la University of California, Berkeley et ses collaborateurs. 3. Code FreeType. 4. Le logiciel JPEG du Independent JPEG Group.

(1) MS/WMA Ce produit est protégé par certains droits sur la propriété intellectuelle de Microsoft Corporation et des tiers parties. Tout utilise ou diffusion de ce genre de technologie en dehors de ce produit est interdite sans une licence provenant de Microsoft ou d'une filiale Microsoft autorisé. (2) MS/PlayReady/Etiquetage du produit fini Ce produit contient une technologie qui fait l'objet de certains droits sur la propriété intellectuelle de Microsoft. Tout utilise ou diffusion de cette technologie en dehors de ce produit est interdite sans la (les) licence(s) appropriée(s) provenant de Microsoft. (3) MS/PlayReady/Avantages Utilisateur Final Les propriétaires du contentu utilisent la technologie d'accès au contentu Microsoft PlayReadyTM pour protégé leur propriété intellectuelle, y compris le contentu protégé par droits d'auteur. Ce dispositif utilise la technologie PlayReady pour acceder au contentu protégé PlayReady et/ou au contentu protégé WMDRM. Si le dispositif ne parvient pas à bien appliquer les limitations d'utilisation du contentu, les propriétaire de ce contentu peuvent demander à Microsoft de révoquer la capacité du dispositif à consommer le contentu protégé PlayReady. La revocation ne devrait pas affecter le contentu non protégé ni le contentu protégé par d'autres technologies d'accès au contentu. Les propriétaires du contentu peuvent demander demettre à jour PlayReady pour acceder à leur contentu. Si vous refuseez une mise à jour, vous ne serez plus en mesure d'accéder au contentu nécessitant une mise à jour. (4) Vorbis, FLAC, WPA Suppliant Les licences du logiciel s'affichent lorsque "Licence logicielle" dans le menu Configuration est sélectionné. (⇒ 40)

Copyright 2004-2010 Verance Corporation. CinaviaTM est une marque déposée de Verance Corporation. Protégége par le brevet américain 7 369 677 et des brevets mondiaux attribués et en attente d'attribution sous licence de Verance Corporation. Tous droits réservés.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usages

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et apparèils électriques et électroniques usages doivent être séparés des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des apparciels usages, veillez les porter a l'un des points de collecte prevus, conformement à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et apparèils usages conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et apparciels usages, veillez vous renseigner auprès de votre mairie, du service municipal d'enlevement des déchets ou du point de vente ou vous avez acheté les articles concernés. Le non-respect de la reglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union europeenne

Si vous souhaitez vous defaire de pieces d'équipement électrique oulectronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européen]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union Européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barree d'une croix est conforme à la reglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Cd

C€1731①

Déclaration de Conformité (DoC)

Par les presents, "Panasonic Corporation" déclare que ce produit est conformes aux critères essentiels et autres dispositions applicables de la Directive 1999/5/CE.

Les clients peuvent télécharger un exemplaire de la DoC originale concernant nos produits relevant de la Directive R&TTE sur notre serveur DoC:

http://www.doc.panasonic.de

Contact pour l'UE: Panasonic Services Europe, Division de Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hambourg, Allemagne

Ce produit est destiné à être utilisé dans les pays suivants.

Autriche, Belgique, Bulgarie, Chypre, Republique Tchèque, Danemark, Finlande, France, Allemagne, Gréce, Hongrie, Irlande, Italie, Islande, Liechtenstein, Luxembourg, Malte, Pays-Bas, Norvège, Pologne, Portugal, Roumanie, Slovaquie, Slowénie, Espagne, Suède, Royaume-Uni, Suisse

Ce produit est destiné aux particuliers. (Categorie 3)

La fonction sans fil de ce produit doit etre utilise exclusivement en interieur.

Ce produit permet de se connecter à un point d'accès Réseau local (LAN) sans fil de 2,4 GHz.
