Type de produit	Contrôleur DJ USB MIDI avec interface audio intégrée
Marque	Hercules
Modèle	DJControl Inpulse 200
Dimensions	32 × 19,5 × 4,9 cm (12,6 × 7,7 × 1,9 pouces)
Poids	0,9 kg (1,98 lbs)
Alimentation	Via port USB de l'ordinateur (bus-powered)
Interface audio	Multicanal intégrée : sortie enceintes (RCA) et sortie casque (jack 3,5 mm)
Résolution audio	24 bits
Fréquence d'échantillonnage	44,1 kHz
Connectivité	USB (compatible USB Audio et USB MIDI, plug-and-play)
Commandes de transport	PLAY, CUE, SYNC, SHIFT ; 4 pads par deck (HOTCUE, ROLL, FX, SAMPLER)
Jog wheels	2 jog wheels à détection capacitive (scratch, pitch bend, search)
Pitch faders	2 glissières de tempo avec guide lumineux de beatmatch (4 flèches rouges + LED verte centrale)
Égaliseur	2 bandes (HIGH, LOW) par deck
Filtre	1 potentiomètre de filtre passe-haut/passe-bas par deck
Crossfader	1 crossfader pour mixer les deux platines
Volume	2 faders de volume par platine, potentiomètres Master et Casque (hardware)
Pré-écoute (PFL)	Boutons d'activation par platine et pour le Master
Assistant musical	Bouton assistant + encodeur pour sélectionner l'énergie des morceaux suggérés
Logiciel inclus	DJUCED® (téléchargement gratuit depuis djuced.com/hercules)
Compatibilité logicielle	Plug-and-play avec tout logiciel DJ (DJUCED, Serato, Traktor, etc.) ; pilotes ASIO disponibles
Mise à jour firmware	Automatique via les pilotes Hercules
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les liquides et produits abrasifs
Sécurité	Utiliser uniquement avec une alimentation USB conforme ; ne pas exposer à l'humidité ni à des températures extrêmes
Pièces détachées et réparabilité	Contacter le support Hercules pour pièces détachées ; réparation par un professionnel recommandée
Informations générales	Garantie : consulter le flyer de garantie fourni ; fabriqué par Guillemot Corporation

FOIRE AUX QUESTIONS - DJControl Inpulse 200 HERCULES

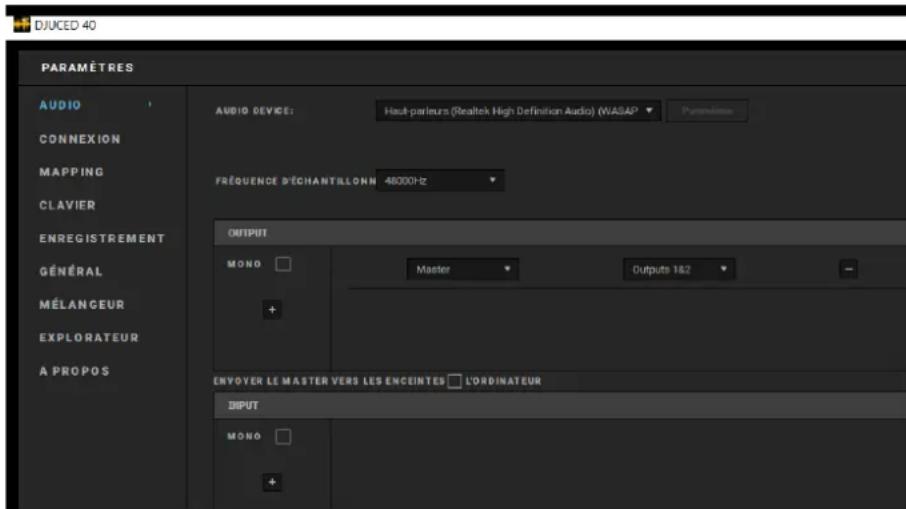

Aucun son ne sort de mon casque, que faire ?

Vérifiez que le casque est branché sur la sortie avant (jack 3,5 mm) et non sur la sortie arrière. Par défaut, les boutons de pré-écoute (PFL) sont activés dans DJUCED. Assurez-vous que la sortie casque est configurée sur 3-4 dans les paramètres audio.

Aucun son ne sort de mes enceintes branchées au contrôleur.

Branchez bien vos enceintes actives sur les connecteurs RCA à l'arrière. Vérifiez que le volume Master et le volume des platines ne sont pas à zéro. Dans DJUCED, la sortie enceintes correspond à la sortie 1-2.

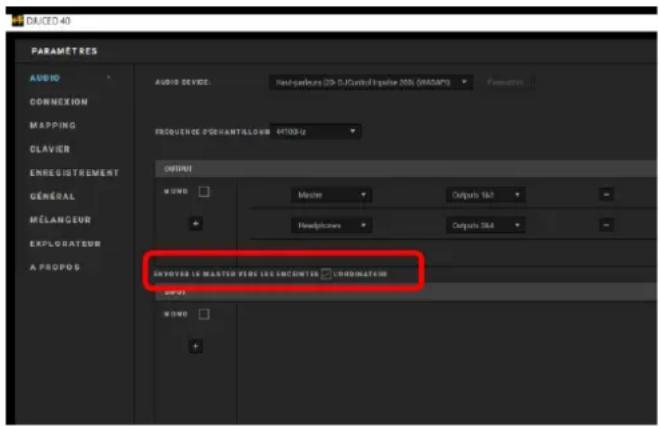

Puis-je utiliser les enceintes intégrées de mon ordinateur portable ?

Oui, dans les paramètres de DJUCED, cochez l'option 'ENVOYER LE MASTER VERS LES ENCEINTES'. Cela redirige le son vers la sortie audio de votre ordinateur. Notez que vous ne pourrez pas utiliser la pré-écoute casque via le contrôleur dans ce cas.

Comment puis-je passer en mode démonstration ?

Le mode démonstration (mode Demo) s'active automatiquement lorsque le contrôleur est branché sur une simple alimentation USB sans ordinateur. Dans ce mode, une séquence lumineuse s'exécute en boucle. Pour sortir du mode, connectez le contrôleur à un ordinateur avec un logiciel DJ.

Comment mettre à jour le firmware du DJControl Inpulse 200 ?

Installez les pilotes Hercules depuis le site support.hercules.com. La mise à jour du firmware s'effectue automatiquement lors de l'installation des pilotes. Suivez les instructions à l'écran.

Que signifient les LED rouges à côté du pitch fader ?

Ces LED sont le Beatmatch Guide. Les flèches rouges indiquent si vous devez accélérer ou ralentir le tempo (monter/descendre le pitch). La LED verte centrale s'allume lorsque le morceau est à son tempo d'origine.

Comment utiliser les pads en mode HOTCUE ?

Appuyez sur le bouton MODE jusqu'à sélectionner HOTCUE (le bouton s'allume). Ensuite, appuyez sur un pad (1 à 4) pour définir un point de repère à la position actuelle. Le pad devient rouge. Pour supprimer un HotCue, maintenez SHIFT et appuyez sur le pad.

Comment faire un scratch avec le jog wheel ?

Activez le mode VINYL en appuyant sur le bouton VINYL. Ensuite, touchez la surface du jog wheel et tournez-le vers la gauche ou la droite pour scratcher. La détection capacitive réagit au simple effleurement.

La sortie casque ne fonctionne pas avec iTunes ou un autre logiciel non-DJ.

Par défaut, la sortie casque est assignée à la sortie 3-4. Pour écouter la musique de votre ordinateur (sortie 1-2) dans le casque, appuyez sur le bouton MASTER à l'avant : cela route la sortie 1-2 vers la sortie casque.

Quels sont les réglages ASIO recommandés pour une latence optimale ?

Dans le panneau de contrôle ASIO, réglez le buffer USB sur 'Standard (4ms)' et le buffer ASIO sur 512. Si vous entendez des clics ou des pops, augmentez le buffer ASIO ; si la latence est trop élevée, diminuez-le. Répétez jusqu'à trouver le réglage stable pour votre système.

MODE D'EMPLOI DJControl Inpulse 200 HERCULES

Manuel de l'utilisateur

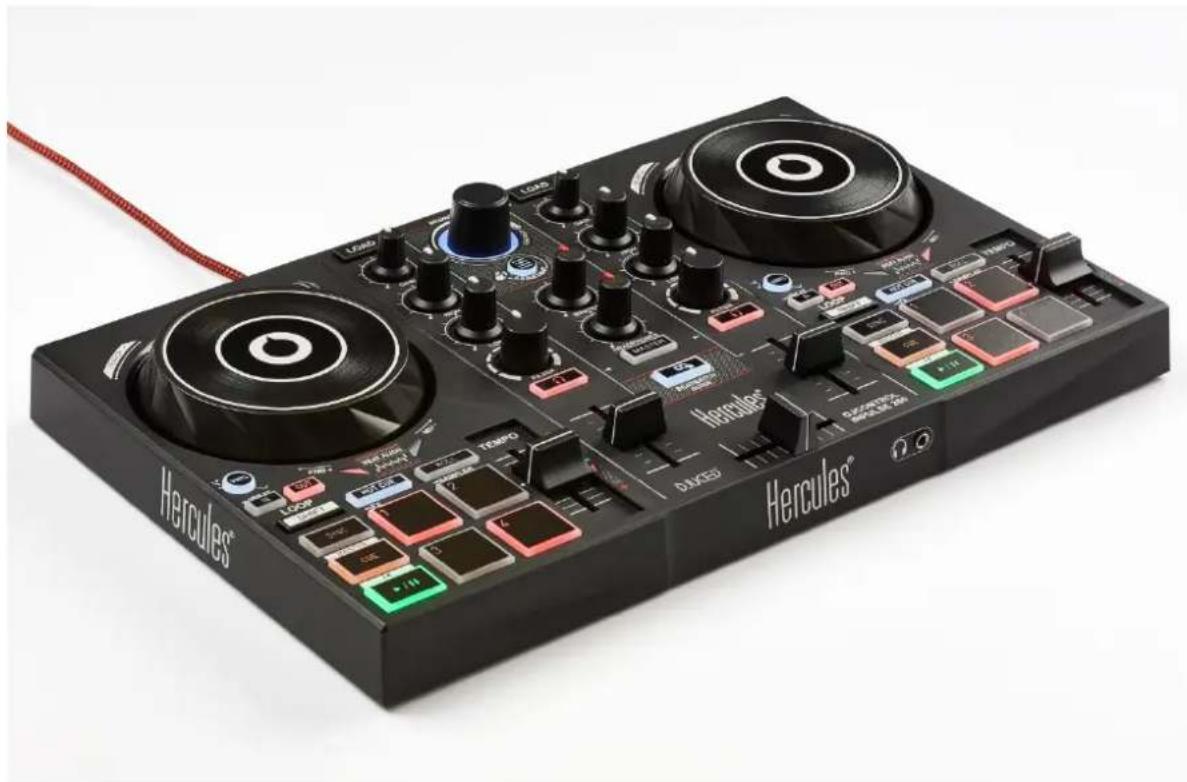

DJCONTROL INPULSE 200

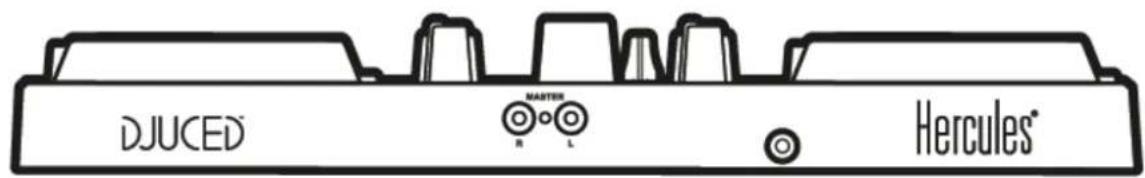

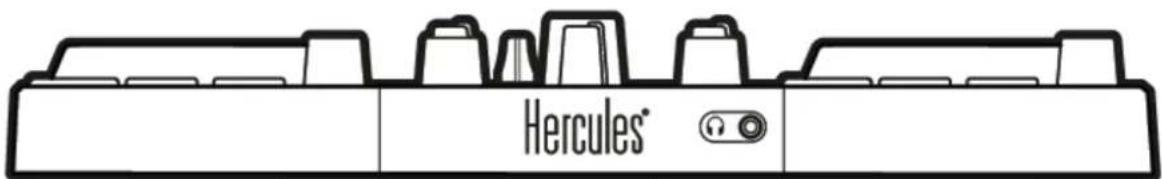

1. Vue d'ensemble

2. Contenu de la boîte

• Hercules DJControl Impulse 200
• Autocollant DJUCED
• Flyer de garantie

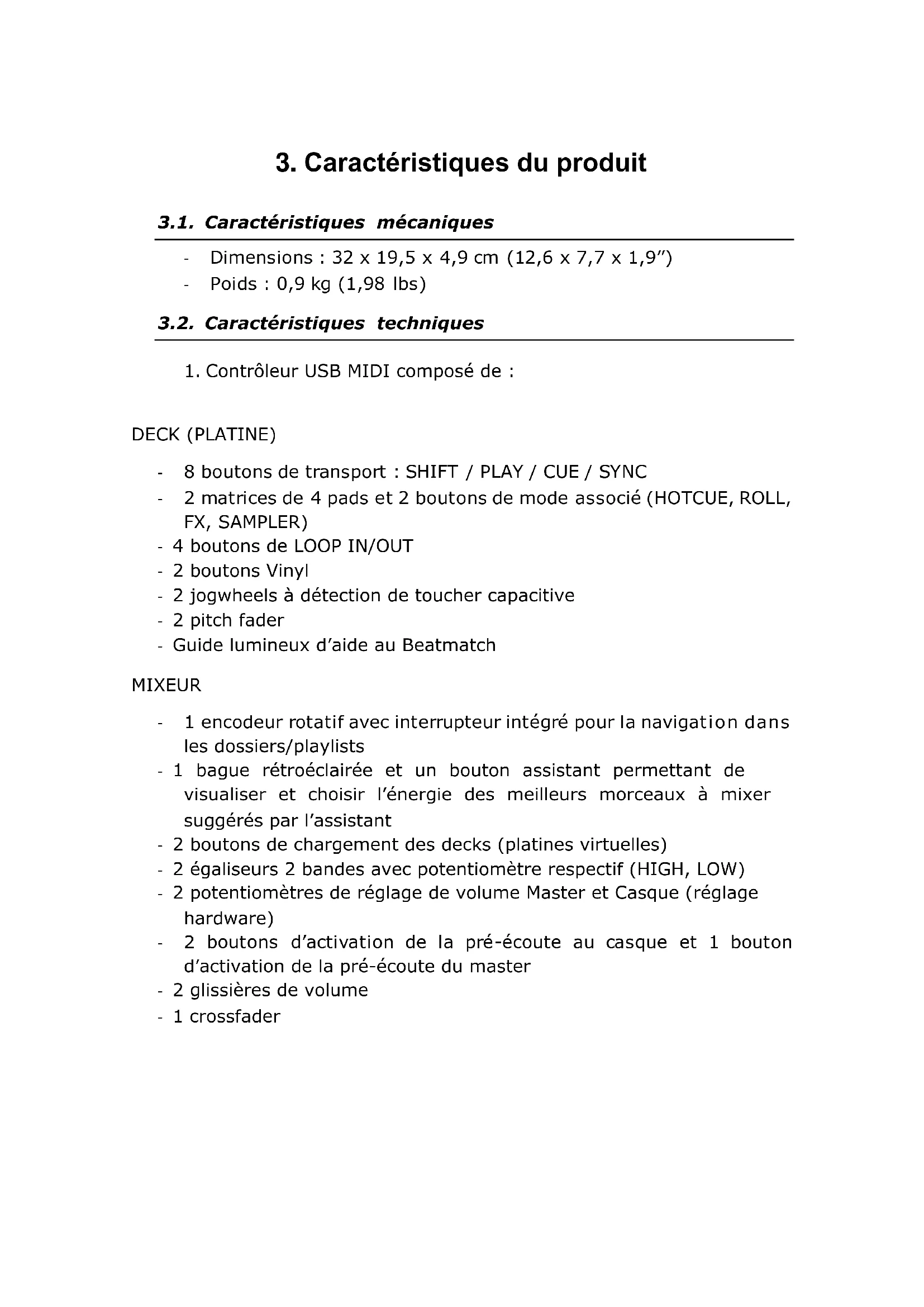

3. Caracteristiques du produit

3.1. Caracteristiques mécaniques

• Dimensions: 32 × 19,5 × 4,9 cm (12,6 × 7,7 × 1,9")
• Poids: 0,9 kg (1,98 lbs)

3.2. Caracteristiques techniques

1. Contrôleur USB MIDI composé de :

DECK (PLATINE)

• 8 boutons de transport : SHIFT / PLAY / CUE / SYNC
• 2 matrices de 4 pads et 2 boutons de mode associé (HOTCUE, ROLL, FX, SAMPLER)
• 4 boutons de LOOP IN/OUT
• 2 boutons Vinyl
• 2 jogwheels à détction de toucher capacitive
• 2 pitch fader
• Guide lumineux d'aide au Beatmatch

MIXEUR

• 1 encodeur rotatif avec interrupteur intégré pour la navigation dans les dossiers/playlists
• 1 bague rétroéclairée et un bouton assistant permettant de visualiser et désirir l'énergie des mêleurs morceaux à mixer suggérés par l'assistant
• 2 boutons de chargement des decks (platines virtuelles)
• 2 égaliseurs 2 bandes avec potentiomètre respectif (HIGH, LOW)
• 2 potentiomètres de réglage de volume Master et Casque (réglage hardware)
• 2 boutons d'activation de la pré-écoute au casque et 1 bouton d'activation de la pré-écoute du master
• 2 glissières de volume
  -1 crossfader

2. Interface audio multicanal intégrée

Sortie enceintes (=) sortie 1-2) avec connecteurs RCA

Puisance max = 5 dBU into 1kΩ
O THD+N @1 kHz -80dB
R solution = 24 bits
O Frequence d'échantillonnage = 44~kHz

Sortie casque (= sortie 3-4) avec connecteur jack 3,5 mm

。Puisssance max = 5 dBU into 32 @1 khz
O THD+N @1kHz -75dB
R resolution = 24 bits
O Frequence d'échantillonnage = 44~kHz

4. Installation

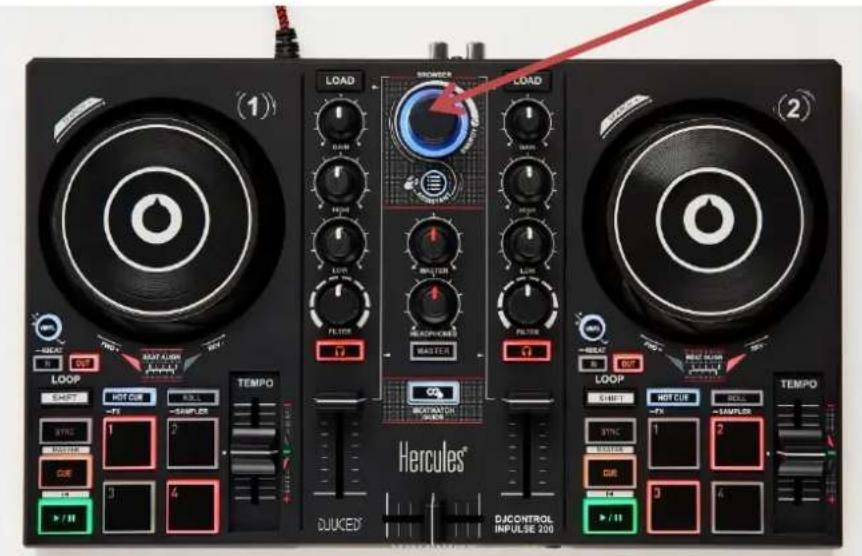

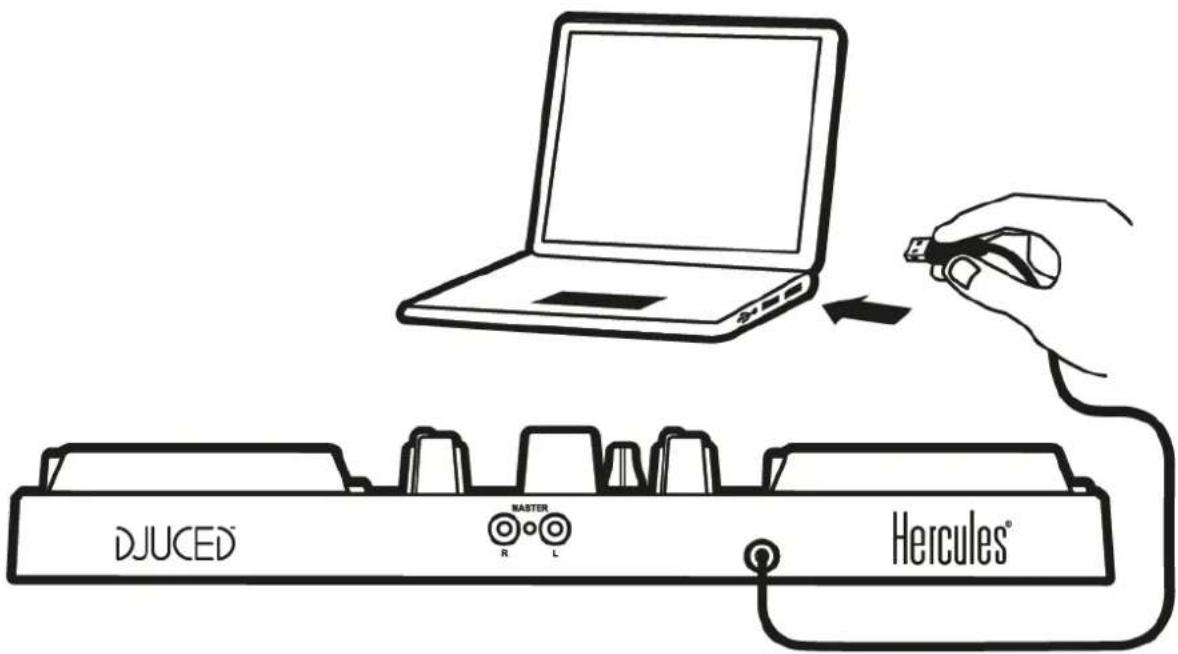

4.1. Branchement sur l'ordinateur (connexion USB)

Note: Une série d'allumage des LEDs, appelée Vegas Mode, se déclenché à chaque branchement du produit sur votre ordinateur. Le Vegas Mode se déroule en quatre phases permettant d'éclairer toutes les leds et d'afficher 4 couleurs possibles de la bague d'énergie multicolore rétroéclairée.

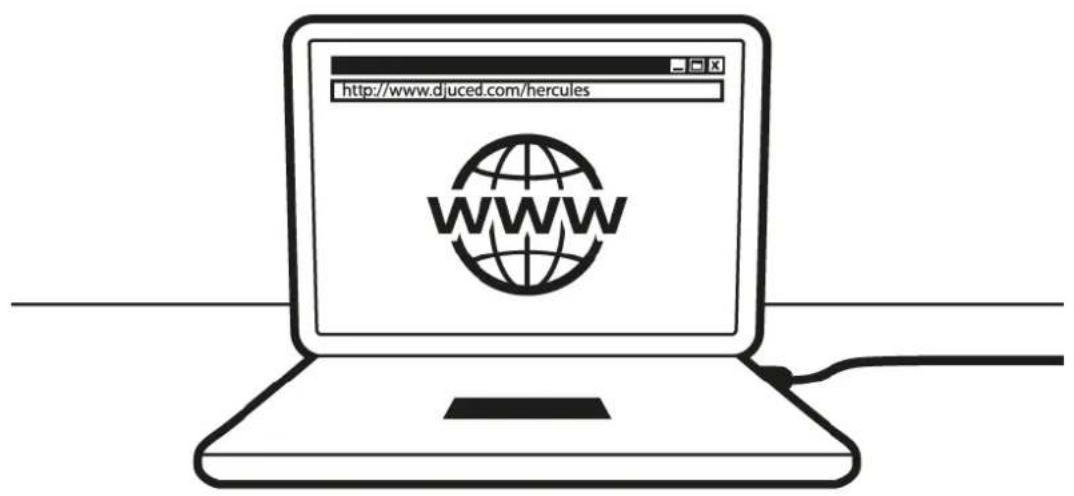

Allez sur : https://www.djuced.com/hercules

Téléchargez et installez DJUCED®.

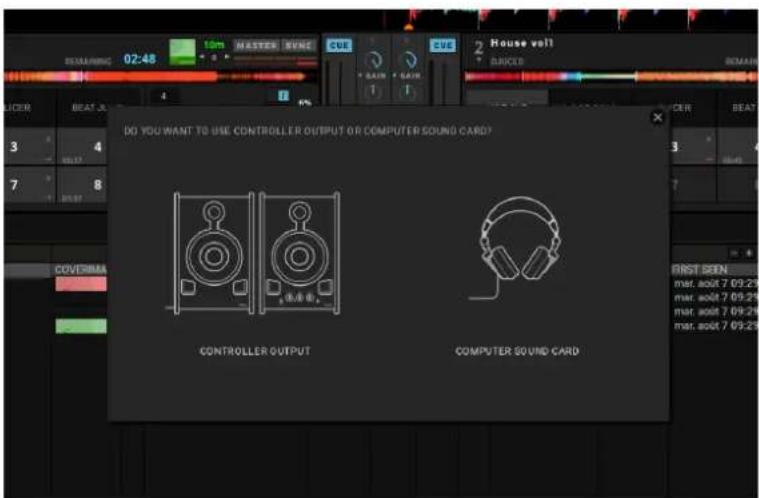

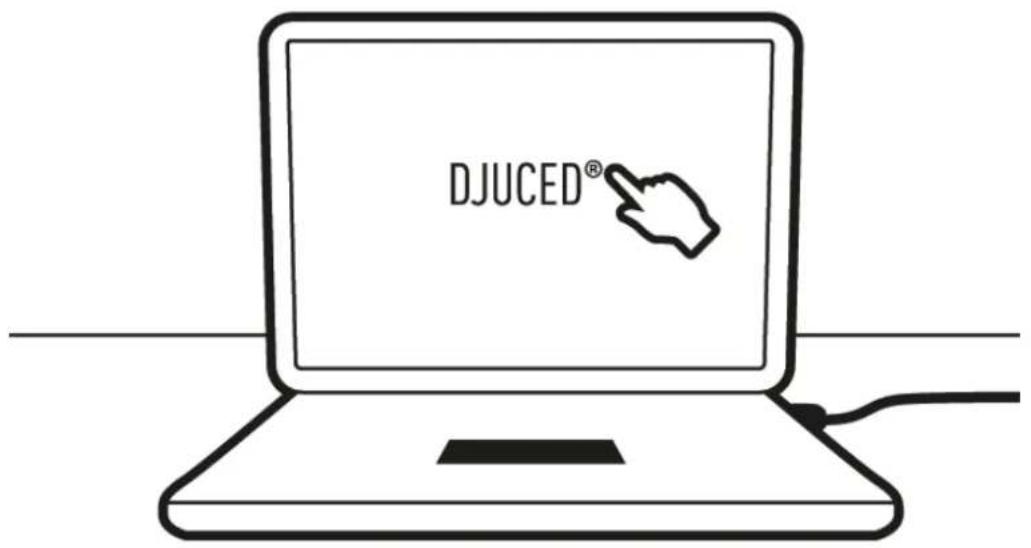

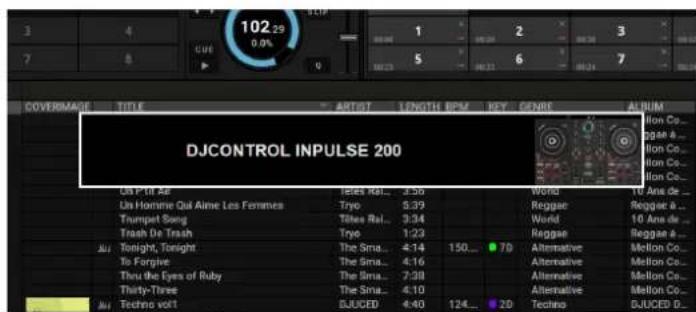

4.3. Demarrage de DJUCED

Une fenêtre apparait, indiquant que votre produit est correctement détecté et prét à fonctionner.

Au premier lancement du logiciel DJUCED®, vous étés guidé dans la mise en place de votre produit et de la connexion des différents éléments tels que votre casque audio ou vos enceintes actives et, le cas échéant, la sélection de vos enceintes d'ordinateur intégrées si vous n'avez aucun de ces deux éléments pour démarrer. Suivez pas à pas les informations à l'écran avant de démarrer.

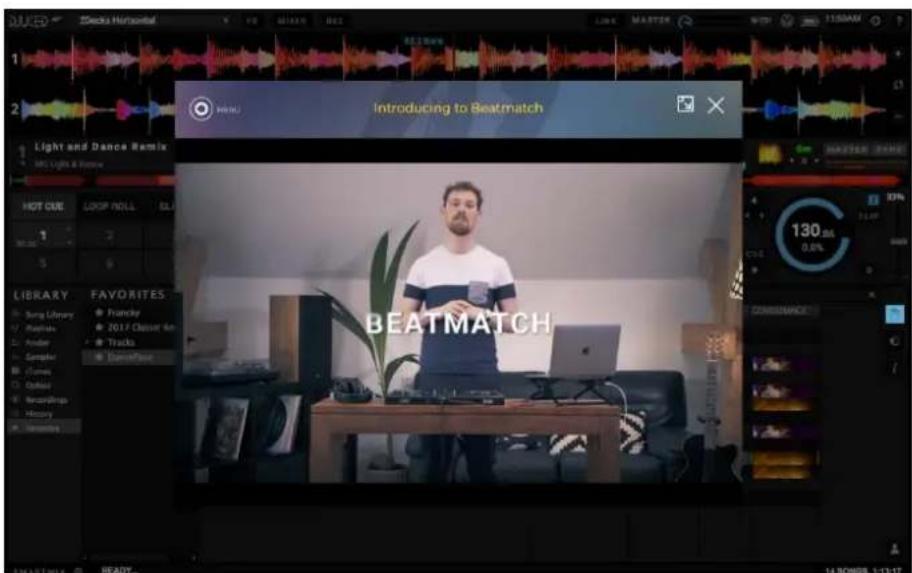

4.4. Hercules DJ Academy

Suivez les tutoriels de la Hercules DJ Academy intégrés à DJUCED® et

accessibles en cliquant sur Iicone

5. Description fonctionnelle

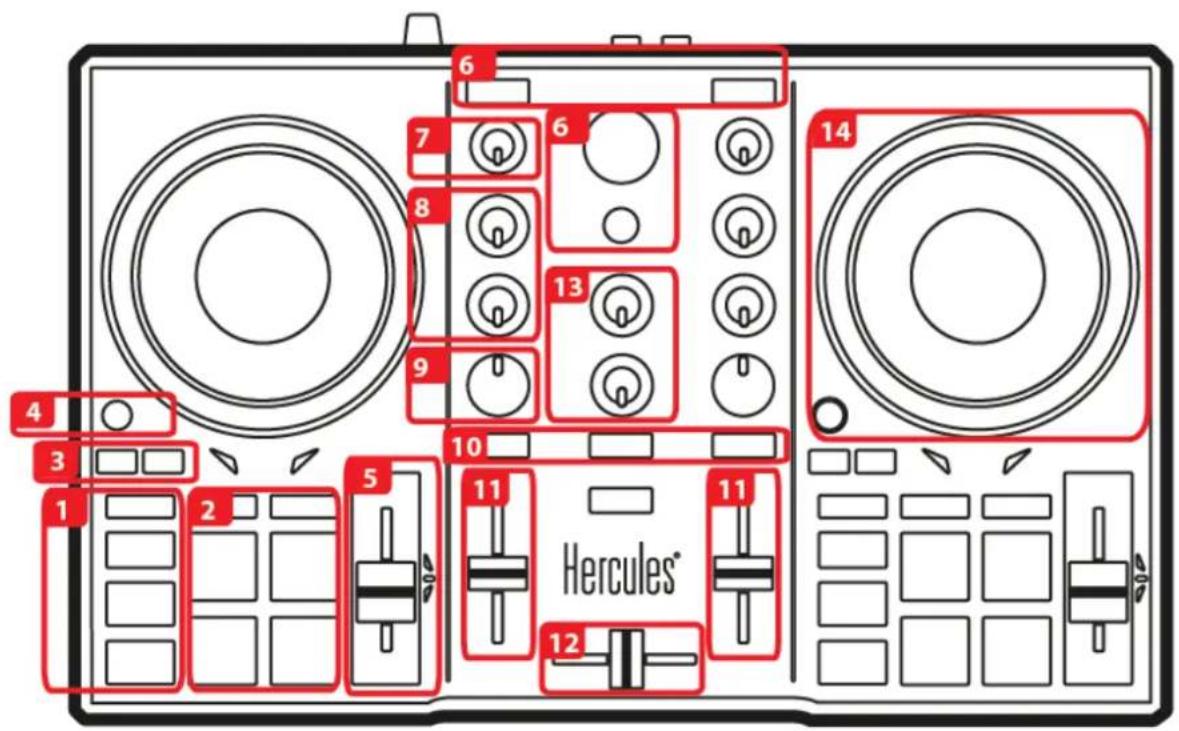

5.1. Description du produit

1. Boutons de transport : synchronisation, point Cue, lecture/pause, SHIFT
2. Pads de performance
3. Loop In/Out (début de la boucle/fin de la boucle)
4. Activation / Désactivation du mode Vinyl (Scratch)
5. Glissière de réglage du tempo avec aide visuelle au beatmatch (leds rouges) et led verte centrale de retard au tempo d'origine
6. Navigation dans la bibliothèque, bouton Assistant pour l'aide au besoin des mêleurs morceaux et affichage/choix de l'énergie des morceaux suggérés, chargement des morceaux
7. Reglage du gain
8. Egalisation 2 bandes
9. Double fille (passe-bas / salle-haut)
10. Pré-écoute au casque des platines virtuelles 1 et 2 et de la sortie Master
11. Faders de volume des platines virtuelles 1 et 2
12. Crossfader
13. Volume casque et volume Master (réglage hardware)
14. Platine : Scratch, pitch bend

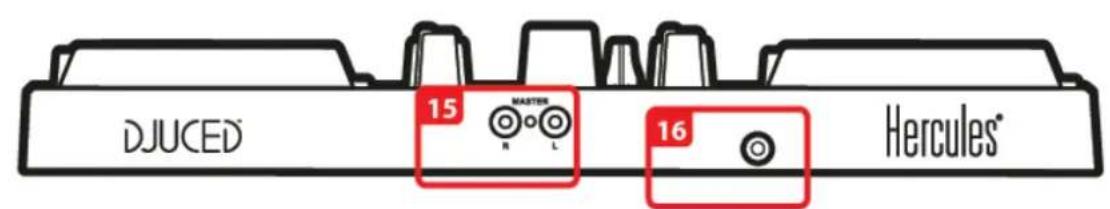

15. Sortie mix enceintes (1-2) au format RCA pour branchement à des enceintes actives
16. Câble USB pour branchement à un ordinateur

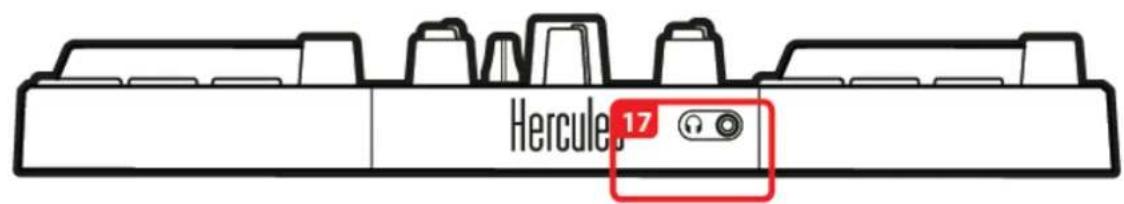

    17.Sortie casque (3-4) au format mini-jack 3.5mm

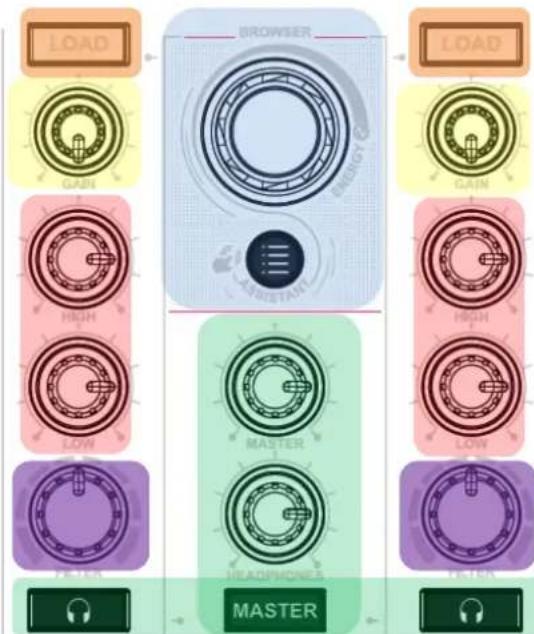

L'EGALISEUR (EQ)

Le BOUTON ROTATIF contrôle l'intensité de l'EQ de DJUCED. Un bouton est associé à chaque bande : HIGH / LOW

Le comportement est identique sur les platines 1 et 2.

GAIN :

Potentiomètre de réglage de gain des platines 1 et 2

Parcourez simplement votre bibliothèque musicale vers le HAUT/BAS en tournant l'encodeur vers la GAUCHE/DROITE.

APPUYEZ sur l'encodeur pour SELECTIONNER les DOSSIERS/FICHIERS.

Appuyez sur SHIFT + l'encodeur pour revenir à la racine de l'explorateur.

Appuyez sur le bouton ASSISTANT pour afficher le panneau de suggestion des mêleurs morceaux à mixer. Appuyez sur ASSISTANT et tournez l'encodeur pour ajuster l'énergie des morceaux suggérés.

BOUTONS LOAD

Ces boutons ont deux fonctions :
- Réduire/developper les dossiers.
- Charger la piste selectionnee sur la plaine de destination.

PRE-FADER LISTENING (PFL)

Activez/desactive les boutons pour

entendre/couper le son de chaque platine dans votre casque et le bouton MASTER pour entendre/couper le son du mix diffusé au public dans votre casque.

Les potentiétaires Headphones et Master contrôle respectivement le volume dans votre casque et dans vos enceintes.

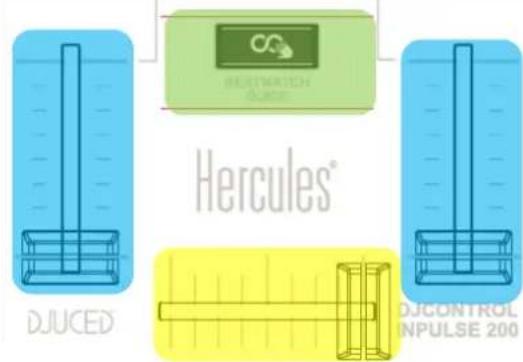

VOLUME FADERS

Ces faders (un par platine) contrôlent le volume de chaque platine.

CROSSFADER

Ce fader permet de mixer le son des différentes platines.

FILTER

Potentiembre de Filtre permettant d'ajuster la fréquence du double filtré (passe-haut / passage-bas).

BEATMATCHGUIDE

Bouton d'activation/désactivation des aides au beatmatch (TEMPO et BEAT ALIGN).

VINYL

Ce bouton permet d'activer/désactiver le mode SCRATCH (à utiliser en combinaison avec les jog wheels).

MODE

En combinaison avec les pads, il permet de selectionner leur mode :

HOTCUE/ROLL/FX/SAMPLER independamment par plaine

Les modes secondaires sont accessibles par appuis longs d'1/2 seconde (FX et SAMPLER), dans ce cas le bouton de mode clignote pour indiquer quel mode est acff.

Bouton de lecture: LIRE/METTRE EN PAUSE la piste sur les platines 1 et 2.

Bouton Cue:

-Si une piste n'est PAS en cours de lecture, insere un point Cue a l'emplacement actuel du CURSEUR DE LECTURE.
- Si une piste est en cours de lecture, le curseur de lecture se place sur le dernier point Cue utilisé et arrête la lecture de la piste.
- Maintenez le bouton Cue enforcé pour démarrer la lecture de la piste; si vous relâchez le bouton, la piste revient au point Cue.
- Appuyez sur le bouton Cue + le bouton LECTURE pour executer un CUE-PLAY (CUP).
- SHIFT + CUE = revenir au début de la piste.

Bouton Sync :

• Appuyez sur le bouton SYNC pour synchroniser les BPM de la platine avec le Master Tempo.
• Appuyez sur SHIFT + SYNC pour forcer la plaine actuelle en tant que Master Tempo.

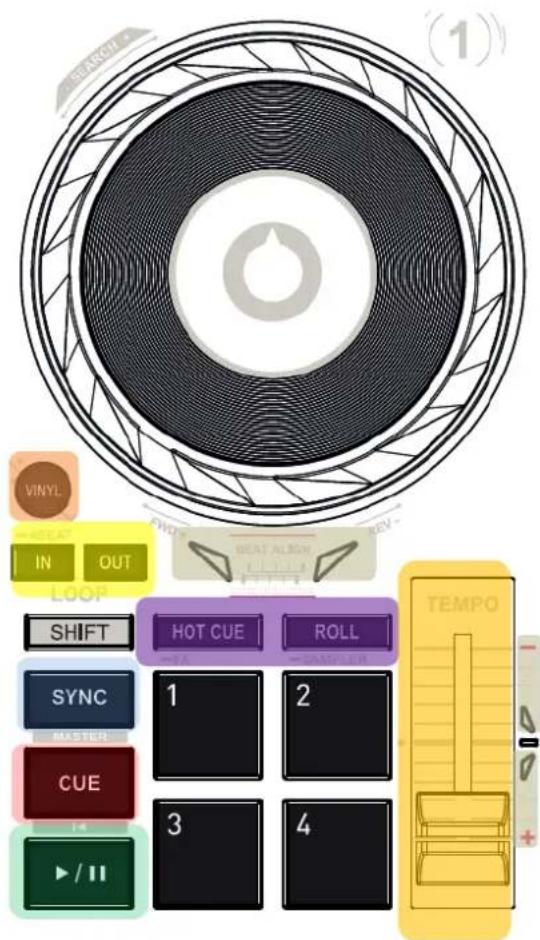

LOOP

• Activation/Désactivation d'une boucle enChoosing le point d'entrée (IN) et le point de sortie (OUT). Si vous maintenez le bouton LOOP IN enforcé pendant 12 seconde une boucle automatique de 4 beats est enclenchée.

A tout moment vous pouvez /2 ou x2 la taille de la boucle active en appuyant simultanément sur SHIFT+LOOP IN (/2) et SHIFT+LOOP OUT (x2).

TEMPO :

Une glissiere de TEMPO permet d'ajuster manuellement la vitesse d'un morceau (BPM) pour synchroniser deux morceaux.

La led verte à droite de la glissiere indique que le morceau est joué à son tempo d'origine (glissiere de TEMPO au centre)

BEATMATCH GUIDE (4 flèches rouges / platine):

Guides visuels de TEMPO: indiquent s'il faut ralentir/accelérer le morceau (monter ou descendre la glissiere de TEMPO).

Guides visuels de BEAT ALIGN:indiquent dansquel sens tourner la couronne du jogwheel pour aligner les beatgrids des deux morceaux.

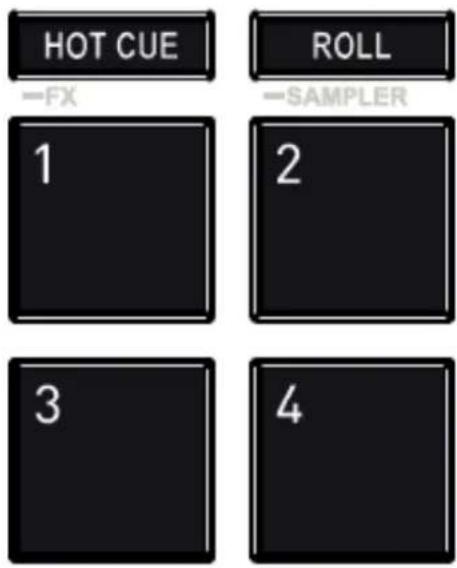

En mode HOTCUE

AJOUTEZ un HotCue à la position du curseur de lecture en appuyant sur un pad.

Le pad s'illumine en rouge lorsqu'un HotCue est défini. Appuyez sur un pad pour positionner le curseur de lecture sur le HotCue correspondant.

Pour supprimer un HotCue, appuyez sur SHIFT + un pad.

AJOUTEZ ou SUPPRIMEZ jusqu'à 4 HOTCUES à la volée.

En mode ROLL

Le pad 1 active une boucle temporaire d'1/16 de Beat.
Le pad 2 active une boucle temporaire d'1/8 de Beat.
Le pad 3 active une boucle temporaire d'1/4 de Beat.
Le pad 4 active une boucle temporaire d'1/2 de Beat.
Le morceau continue la lecture en fond et lorsque vous relâchez la boucle/le pad, vous continuez la lecture du morceau sans avoir perdu le rythme et le phrase.

En mode_FX(appui long)

Le pad 1 active une transition automatique avec l'effet 'FadeToGrey'.

Le pad 2 active une transition automatique avec l'effet TransDelay.

Le pad 3 active I'effet Flanger.

Le pad 4 simule un Baby Scratch.

En mode_SAMPLER (appui long)

Les pads permettent de jour les 4 samples se trouvant sur la première ligne du sampler multicouche de DJUCED®.

Pad eteint = pas de sample en lecture.

Pad rallumé = le sample est en cours de lecture.

SHIFT + Pad = arrêt du sample en cours de lecture

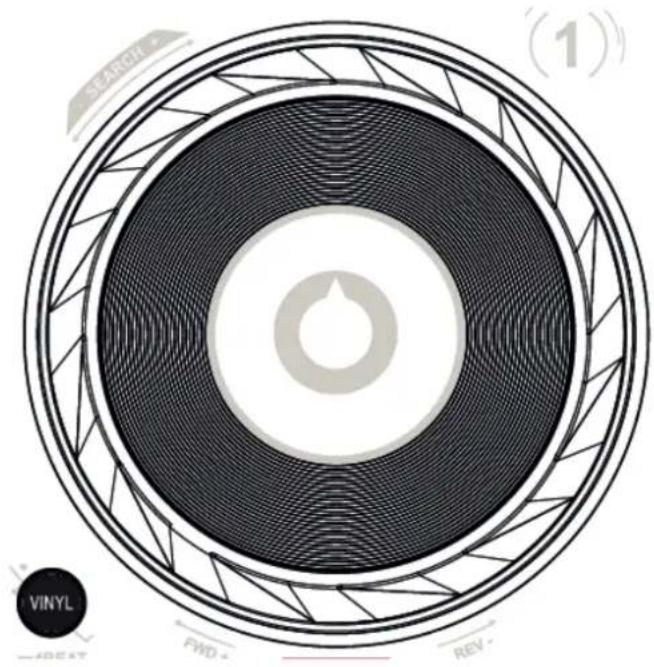

PLATINE (JOGWHEEL)

Les jogwheels sont à détction de toucher capacite et peuvent réagir au moindre effleurement des doigts. Grace aux jogwheels, vous pouvez :

• vous déplacer dans les morceaux (lorsque la lecture est arrêtée).
• contrôler le pitch bend d'un morceau (pendant la lecture).
• scratcher (lorsque le mode Vinyl (Scratch) est activé), en touchant le plateau supérieur du jog wheel et en tournant le jogwheel vers la croite et vers la gauche.

En combinaison avec la touche SHIFT, vous accedez à la fonction SEARCH pour vous déplacer rapidement dans un morceau.

5.2. Carte son multicanal

Le produit possède une carte son multicanal intégrée afin de pouvoir diffuser votre mix sur des enceintes pour le public (sortie enceintes) et de pré-)couter le morceau suivant en cours de préparation avec votre casque (sortie casque).

1.Sortie enceintes (=) sortie 1-2

Vos enceintes doivent être branchées sur la sortie enceintes située à l'arrière de votre produit.

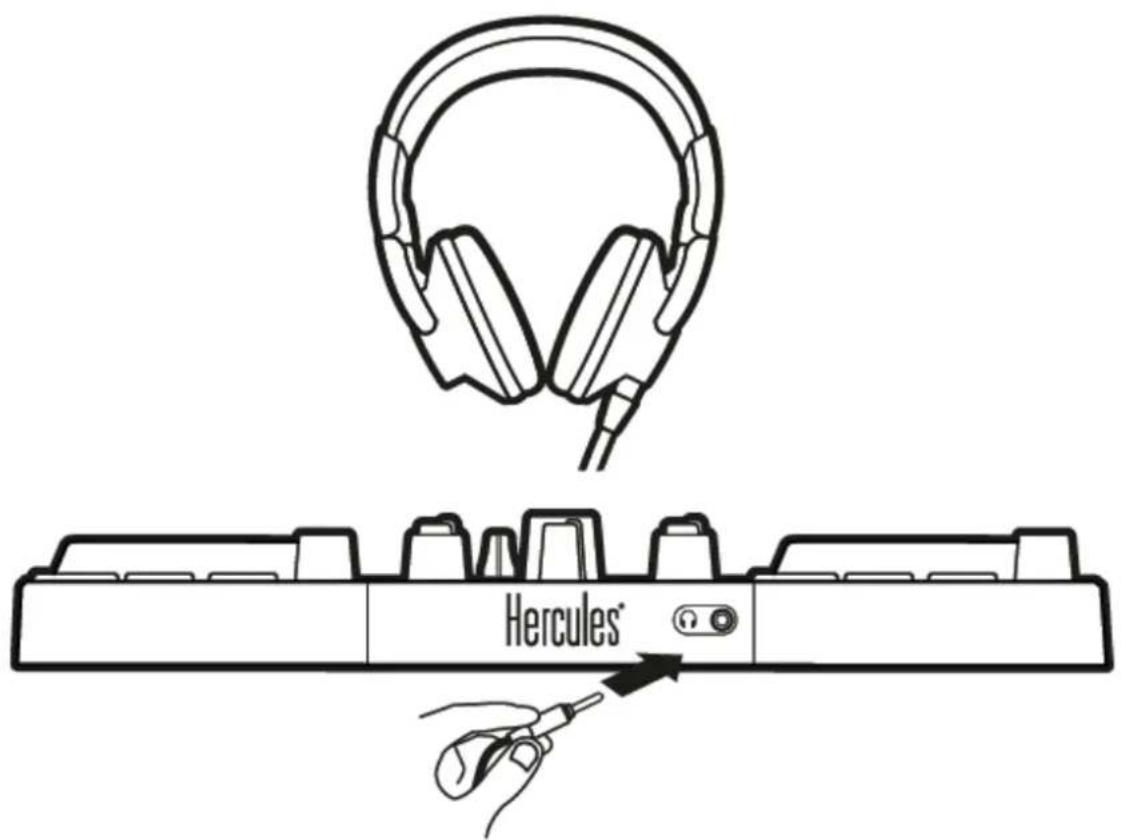

2.Sortie casque (=) sortie 3-4

Votrecasquedoitetrebranchesurlasortingcasque situeesur la faceavantvoireproduit.

Par défaut, à chaque branchement de votre produit, la sortie casque est assignée à la sortie 3-4 afin de fonctionner dans tous les logériels de DJING du marché, notamment DJUCED®.

Cependant, si vous souhaitez utiliser la sortie casque de votre produit pour écouter de la musique depuis votre ordinateur avec iTunes, par exemple, vous doivent router la sortie 1-2 sur la sortie casque. Pour ce faire, appuyez sur le bouton Master.

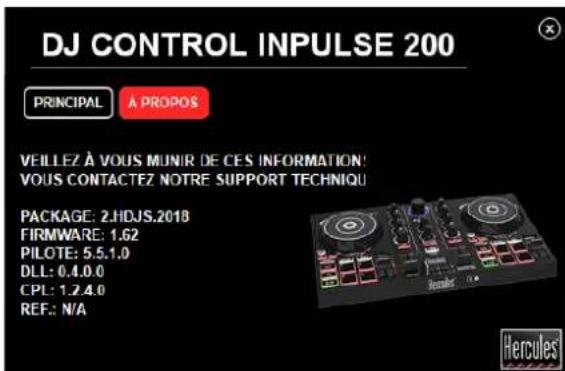

5.3. compatibilité

1. USB Audio / USB Midi

Ce produit est plug and play et peut fonctionner sans pilotes sur tous les ordinateurs PC ou Mac, car il respecte les normes USB Audio et USB Midi.

1. ASIO

Des pilotes ASIO sont disponibles sur la page produit du site support Hercules si un logiciel le nécessite ou si vous souhaitez bénéficier d'une latence plus faible sur votre PC. Les pilotes Hercules ASIO possèdent un panneau de contrôle accessible depuis l'icone suivante dans la barre des tâches sur PC ou dans le réseau application\Hercules\DJControl Inpulse 200 sur Mac.

Ce panneau permet de régler les différents paramètres ASIO tels que les tailles de buffer et la latence.

La procédure de réglage des paramètres ASIO est la suivante :

-Réglez laaille du buffer USB sur Standard (4ms).

-Réglez la taille du buffer ASIO à 512 qui est un bon point de départ.

-Démarrez votre logiciel (ex : DJUCED®) et Sélectionnez le pilote DJControl Inpulse 200 ASIO.

Lorsque le logiciel 'prénd la main' sur le pilote ASIO, vous remarquerez que les réglages ASIO ne sont plus modifiables dans le panneau de contrôle. C'est tout à fait normal cela indique que le pilote ASIO est 'en cours d'utilisation'.

• Utilisez votre logiciel et soyez attentif aux artéfacts et coupures dans l'audio ( clicks, pops) et à la latence. Dans tous les cas, vous devrez ajuster les tailles de buffer en conséquence.

-Fermez votre logiciel et ajustez votre buffer ASIO d'une valeur à chaque fois :

• Diminuez la taille du buffer pour diminuér la latence.
• Augmentez la taille du buffer si vous avez des coupures ou artefacts dans l'audio.

Vous devrez repeter cette opération jusqu'à trouver la taille de buffer optimale pour votre système.

Les pilotes sont disponibles ici : https://support.hercules.com

3. Mise à jour firmware

Votre produit possède un mode de mise à jour firmware automatique. Pour ce faire, il suffit d'installer les pilotes Hercules et de suivre les instructions à l'écran. La mise à jour firmware se fera automatiquement.

Les pilotes sont disponibles ici : https://support.hercules.com

Le panneau de contrôle permet également d'acceder à cette information et affiche les versions de pilotes installés sur votre ordinateur dans l'onglet A PROPOS. Munissez-vous de ces informations si vous avez besoin de contacter le Support technique Hercules.

6. Mode Demo

Ce mode est disponible lorsque vous branchez votre produit sur une alimentation USB et est notamment utilisé en magasin. Dans ce cas, le produit n'est pas fonctionnel, il se trouve en mode démonstration et une série de démonstration s'exécuté perpetuallement.

7. FAQ

a. Aucun son ne sort de mon casque.

Vérifiez que vous avez branché votre casque sur la face avant du produit, car votre produit est équipé d'une carte son multicanal préconfigurée pour fonctionner avec DJUCED®.

Par défaut, les 2 boutons de pré-écoute sont activés au premier démarrage du logiciel. Vous pouvez ensuite selectionner l'une ou l'autre des platines que vous souhaitez écouter dans votre casque ou le bouton master pour écouter le résultat de votre mix.

b. Aucun son ne sort de mes enceintes.

Vérifiez que vous avez branché vos enceintes sur les connecteurs RCA à l'arrière du produit, car votre produit est équipéd'une carte son multicanal préconfigurée pour fonctionner avec DJUCED®.

c. Aucun son ne sort des enceintes de mon ordinateur portable.

Votre produit est équipé d'une carte son multicanal préconfigurée pour fonctionner avec DJUCED®. Si vous souhaitez utiliser les enceintes intégrées de votre ordinateur portable, cochez l'option 'ENVOYER LE MASTER VERS LES ENCEINTES' dans les paramètres de DJUCED®.

d. Aucun son ne sort de mon casque ni des enceintes de mon ordinateur portable.

Si vous avez changé la carte son par défaut dans DJUCED® ou coché l'option 'ENVOYER LE MASTER VERS LES ENCEINTES' et besoin cielle de votre ordinateur portable par défaut, vous nevez également brancher votre casque sur votre ordinateur. En effet, DJUCED® gère une seule carte

son pour la sortie enceintes et la sortie casque. Si vous carte son intégrée ne possède qu'une seule sortie (1-2) comme dans l'exemple ci-dessous, vous ne pourrez-pas utiliser votre casque pour effectuer la pré-)coute.

Dans ce cas, branchez votre casque et vos enceintes directement sur le produit.

e. Je ne peux pas connecter mes enceintes multimédias sur ma console.

Si la connectique de vos enceintes differe de celle de la console, vous pouze utiliser un adaptateur RCA vers mini-jack 3,5 mm (non fourni) ou tout autre format correspondant à vos enceintes.

Voussouspoucezegalementbranchervos enceintes sur la sortiecasqueet routerla sortie1-2surla sortie3-4enappuyant surleboutomASTER.

8. Marques commerciales

Intel® et Pentium® sont des marques déposées d'Intel Corporation.

Microsoft® Windows® 7, 8 et 10 sont des marques commerciales déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Mac et Mac OS sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

La marque DJUCED et les éléments graphiques DJUCED sont la propriété de Guillemot Corporation.

Toutes les autres marques commerciales et tous les autres noms commerciaux sont dûment respectés dans leprésent document et restent la propriété de leurs propriétaires respectifs. Les illustrations ne sont pas contractuelles. Le contenu, les illustrations et les specifications duprésent document pourront être modifiés sans notification préalable et peuvent varier d'un pays à l'autre.

9. Copyright

Aucune partie de ce manuel ne peut être reproductive, résumée, transmise, transcrite, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à peu que fin ou par peuque moyen que ce soit, électronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistrements, ou autres, sans l'autorisation expresse et écrite de Guillemot Corporation S.A.

10. Contrat de licence utilisateur final applicable au logiciel DJUCED®

Veuillez tire attentivement le Contrat de licence qui s'affiche lors de l'installation de DJUCED®.
