TRKD STAR EDITION 270 - Sèche-linge BAUKNECHT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Sèche-linge à condensation avec pompe à chaleur
Capacité de séchage	7 kg
Classe énergétique	A++
Niveau sonore	65 dB
Programmes de séchage	Programmes variés incluant délicat, rapide, et anti-froissage
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif
Entretien	Filtre à peluches accessible et réservoir d'eau amovible
Sécurité	Système de sécurité pour éviter la surchauffe
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Poids	37 kg
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - TRKD STAR EDITION 270 BAUKNECHT

Pourquoi mon sèche-linge Bauknecht TRKD Star Edition 270 ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que la porte du sèche-linge est bien fermée et que le bouton de démarrage a été enfoncé.

Le sèche-linge ne chauffe pas, que faire ?

Assurez-vous que le filtre à peluches est propre et que le réservoir d'eau est vidé si votre modèle est à condensation. Vérifiez également que le programme de séchage choisi est adapté au type de textile.

Comment nettoyer le filtre à peluches du sèche-linge ?

Ouvrez la porte du sèche-linge, retirez le filtre à peluches, et enlevez les peluches accumulées. Lavez le filtre sous l'eau tiède si nécessaire, puis laissez-le sécher complètement avant de le remettre en place.

Mon sèche-linge fait un bruit étrange pendant le fonctionnement, que dois-je vérifier ?

Vérifiez que le sèche-linge est bien de niveau et que rien n'entrave le tambour. Inspectez également l'intérieur pour s'assurer qu'il n'y a pas d'objets coincés.

Comment régler la durée du cycle de séchage ?

Vous pouvez ajuster la durée du cycle en utilisant le sélecteur de programme. Choisissez un programme qui vous permet de régler manuellement le temps de séchage selon vos besoins.

Que faire si le réservoir d'eau est plein et le sèche-linge ne se vide pas ?

Videz le réservoir d'eau et assurez-vous qu'il est correctement remis en place. Vérifiez également les tuyaux de drainage si votre modèle est équipé d'un système de drainage externe.

Le sèche-linge affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour comprendre la signification du code d'erreur. Il peut indiquer des problèmes tels qu'un filtre obstrué, un problème de chauffage ou une porte mal fermée.

Comment éviter le rétrécissement des vêtements lors du séchage ?

Utilisez des programmes de séchage à basse température pour les vêtements délicats et lisez les étiquettes d'entretien des vêtements pour choisir le programme approprié.

MODE D'EMPLOI TRKD STAR EDITION 270 BAUKNECHT

1. Déballage et verification

• Àprous déballage, vérifie que le sèche-linge est en bon état. En cas de doute, ne l'utilise pas. et contactez le Service Àprous-vente ou votre revendeur.
• Si vous appeareil a ete exposé au froid avant d'etre livre, laissez-le reposer à température ambiente pendant quelques heures avant de lemettre en marche.
• Gardez les matériaux d'emballage (sacs en plastique, éléments en polystyrene, etc.) hors de portée des enfants, car ils sont potentiellement dangereux.
• Retirez le film de protection du bandeau de commandes.

2. Raccordement electrique

• L'installation électrique doit être réalisée par un technicien qualifié conformément aux caractéristiques de l'appareil et aux normes de sécurité en viqueur.
  L'installation électrique doit être conforme aux normes de la Société locale de distribution d'électricité.
• Les caractéristiques électriques (tension, puissance et fusible) sont indiquées sur la plaque signalétique située à l'arrête du sèche-linge.
• Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant du non-respect de ces instructions.
  Le sèche-linge doit être mis à la terre, conformément à la loi.
  N'utilisez ni rallonge ni adaptateur multiple.
  Veillez à débrancher le sèche-linge avant toute intervention sur l'appareil.
• Ne faites pas fonctionner le seche-linge s'il a eté endommagé pendant le transport. Contactez l'un de nos techniciens du Service Àpreès-vente.
  Le cordon d'alimentation ne doit être remplace que par un technicien du Service Avec-vente.
• L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur omnipolaire doivent être possibles à tout moment après l'installation.

3. Installation

L'appareil ne doit pas etre instalé derrière une porte a verrouillage, une portecoulissante ou une porte avec une charnière du cote opposé à celle du sèche-linge.
- N'installez pas votre seche-linge à un endroit exposé à des conditions climatiques extrêmes, telles que: ventilation insuffisante, températures inférieures à 5^ ou supérieures à 35^ .
- Avant de lancer le premier cycle, vérifie que le bac de récapuration de l'eau et le condenseur sont bien en place.
- Seulement pour le bac de récapération de l'eau dans le tableau de commande : si possible, utilisez le tuyau fourni pour evacuer directement l'eau dans l'installation sanitaire de la maison. Ceci vous évitera de vider le bac de récapération de l'eau à la fin de chaque cycle de séchage puisque l'eau de condensation sera directement evacuée. Consultez également le chapitre "Système de vidange".
Veillez à ne pas installer le seche-linge sur un tapis de sol écais.
Veillez à ne pas coincer le cable électrique entre le seche-linge et le mur.

Stabilité:

Lors de l'installation, effectuez toujours la mise à niveau du séche-linge en réglant les quatre pieds et en contrôlant à l'aide d'un niveau à bulle.

Comment encastrer le sèche-linge

Retirez le plan de travail et remplacez-le par le kit d'encastrement (conforme aux normes electriques CEE), disponible auprès de votre Revendeur.

Comme prescrit par la loi, l'installation doit être réalisée exclusivement par un technicien qualifié.

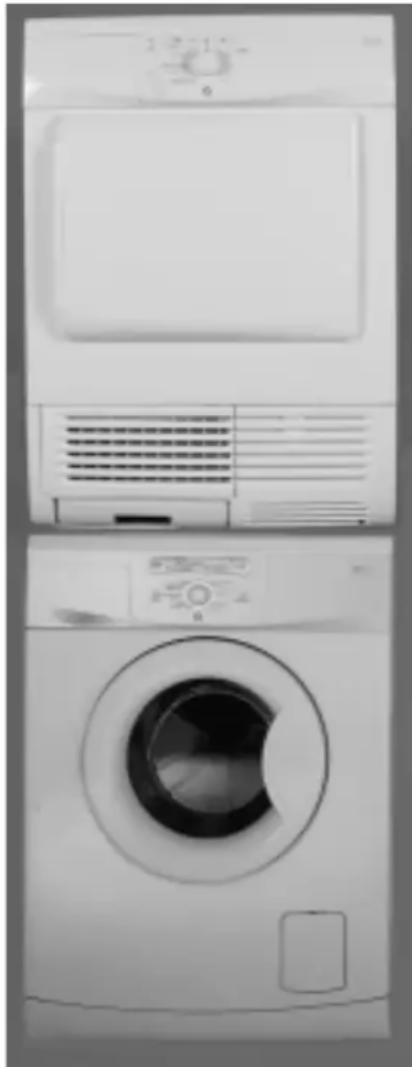

Kit de superposition

Selon le modele, il est possible de superposer voiture sese-linge sur votre lave-linge a chargement par I'avant. Veuillez contacter votre revendeur ou le Service Aprees-vente.

Encombremment minimum :

Largeur:600mm

Hauteur:855mm

Profondeur : 600 mm

CONSIGNES DE SECURITE ET RECOMMANDATIONS GENÉRALES

1. Emballage

Les matériaux d'emballage sont recyclables à 100 % et portent le symbole de recyclage

2. Conseils pour economiser l'énergie

• Séchez toujours une pleine charge : en fonction du type de textiles et du programme/temps de séchage.
  Utilisez toujours la vitesse d'essorage maximale autorisé de votre lave-linge, car un essorage mécanique consomme moins d'énergie. Vous gagnerez du temps et vous économiserez de l'énergie lors de l'utilisation du seche-linge.
• Ne séchez pas le linge plus qu'il n'est nécessaire.
  Nettoyez le filtré après chaque cycle de séchage.
• Installez vous seche-linge dans une piece à température modérée, entre 15^ C et 20^ C. Si la température ambiente est supérieure, aéréz la piece.
• Sélectionnez toujours un programme/temps de sechage qui convient à la charge afin d'obtenir les résultats de sechage requis.
• Sélectionnez l'option Délicat seulement pour les petites charges.
• Séchez le coton en y joignant, par exemple les éléments prét à repasser et prét à ranger. Commencez par le programme/temps de séchage prét à repasser puis, en fin de cycle, retirez le linge à repasser et séchez le reste de la charge avec le programme prét à ranger.

3. Mise au rebut de l'emballage et d'un ancien apparéil hors d'utilisation :

Ce sèche-linge est fabriqué à partir de matériel reutilisables. Si vous decide de vous séparer de votre apparéil, vous nevez le faire en conformité avec la législation en vigueur pour la mise au rebut des déchets.

• Avant la mise au rebut, coupez le cable d'alimentation afin de prendre le seche-linge inutilisable.

4. Sécurité enfants :

Il faut interdire aux enfants de jouer avec le sèche-linge.

5. Recommendations generales :

• Àprous l'utilisation,ramenez toujours le bouton de selection du programme/temps de séchage en position “0” pour éviter la mise en marche accidentelle du sèche-linge.
• Avant le nettoyage ou toute intervention sur le sechelinge, mettez-le hors tension et debranchez-le.
  Pour nettoyer l'extérieur du seche-linge, utilisez un détergent neutre et un chiffon humide.
  N'utilisez jamais de produits abrasifs.
  N'utilise pas de détergents inflammbles.
  N'utilisez pas le seche-linge si des produits chimiques ont ete utilisés pour le nettoyage.

Le linge traité ou contaminé par des sprays ou liquides détergents inflammables, comme de l'essence, de l'huile alimentaire ou des aérosols ne peut enaucun cas être mis dans ce sèche-linge.
- Ne laissez pas les briquets dans les poches.
- N'utilisez et ne stockez jamais des matériaux inflammables à proximé du seche-linge.
Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l'intérieur de la porte.
- Si le filtré est encrassé, nettoyez-le avec de l'eau et une Brosse douce.
- Les peluches peuvent traverser le filtr. Il est donc nécessaire de nettoyer, de temps en temps, la zone entourant le filtr (y compris en dessous du filtr) avec une Brosse, un chiffon humide ou un aspirateur.
Si nécessaire, le cable d'alimentation doit etre remplace par un cable d'alimentation d'origine, disponible aupres de notre Service Apre-s-vente. Le cable d'alimentation ne peut etre remplace que par un technicien qualifie.
Prudence, car le panneau arrirée peut etre chaud.

Déclaration de conformité CE

• Ce sèche-linge a été concu, fabriqué et distribué en conformité avec les exigences de sécurité des directives CE :

• Directive 73/23/CEE relative à la base tension

• Directive 89/336/CEE relative à la compatibilité electromagnétique
• Directive 93/68/CEE relative aux marques CE.

Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuérèz à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets chargé du recyclage des équipements electriques et electroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet appeareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Utilisez le sèche-linge uniquement à des fins domestiques.

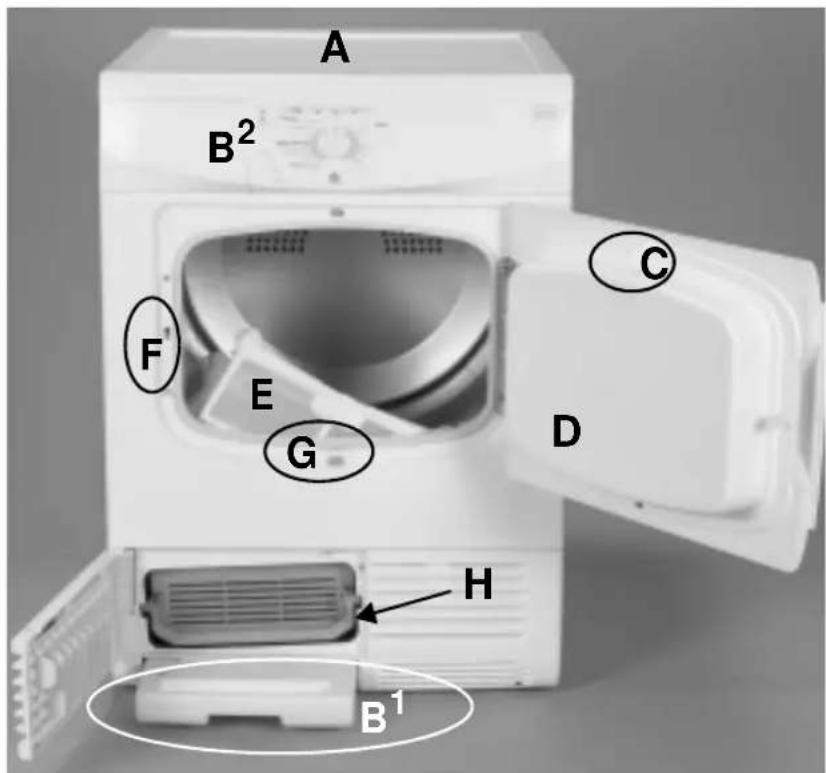

DESCRIPTION DU SÉCHE-LINGE

A. Plan de trabajo.
B1.Bac de récapération de l'eau, version basse ou
B2.Bac de recupération de l'eau, en haut (selon modèles).
C. Doigt de sécurité de porte.
D. Porte: Pour ouvrir la porte : tirez sur la poignee. Pour fermer la porte : poussez-la delicatement jusqu'à la fermeture.
E. Filtre.
F. Sécurité enfants.
G. Bouton d'ouverture du volet du condenseur.
H. Condenseur.

Remarque: selon le modele, I'ouverture du volet est horizontale ou verticale. Ceci ne modifie pas le fonctionnement du volet.

RAPPEL - ENTRETIEN ET NETTOYAGE

CHAQUE CYCLE DE SECHAGE

• Nettoyez le filtrre au terme de chaque cycle de séchage.

Ouvrez la porte.

Tirez le filtre vers le haut.

Ouvrez le filtré.

Élimínez les peluches à l'aide d'unerosse douce ou de vos doigts.

Fermez le filtré.

Réinstallé le filtré.

• Videz le bac de récepération à la fin de chaque cycle de séchage.

CHAQUE MOIS

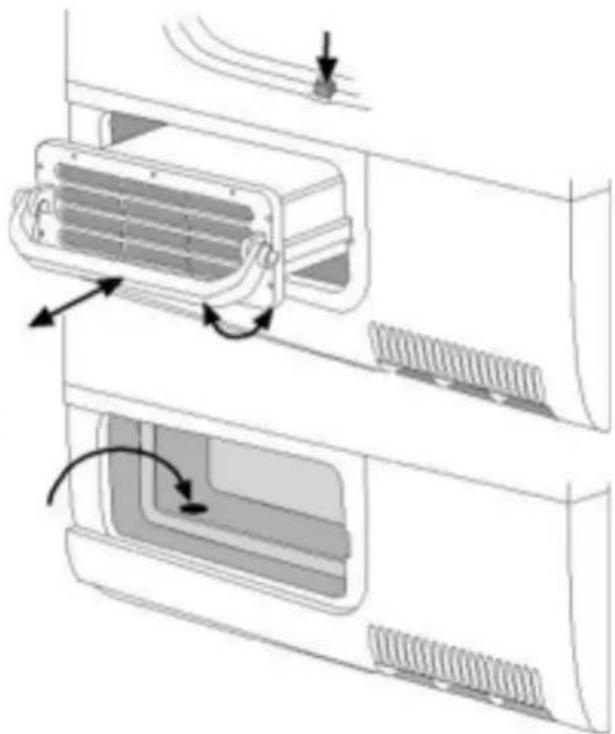

• Nettoyez le condenseur au moins une fois par mois (référez-vous au chapitre "CONDENSEUR").

Éliminez les résidus/pluches qui se sont déposées sur les joints et sur l'intérieur du condenseur à l'aide d'un chiffon humide.

Retirez les fibres dans et autour du trou d'évacuation d'eau au moins une fois par mois.

RACCORDEMENT DU SYSTEMÉ D'ÉCOULEMENT D'EAU

Seulement valable pour le bac de récapération de l'eau placé en haut

Pour éviter de vider le bac de récapuration de l'eau à la fin de chaque cycle de séchage, il est possible d'évacuer l'eau de condensation.

Avis : en général, le tuyau d'évacuation n'est pas fourni ; vous doivent utiliser le kit d'accessoires disponible auprès de votre revendeur ou du Service Àpreès-Vente.

Veuillez contacter vous revendeur ou le Service Avres-Vente pour obtaining la referece de I'accessaire a utiliser.

Le raccordement pour la vidange directe se trouve à l'arrière du sèche-linge.

A. Placez une serpilliere au-dessous pour recueillir les fuites d'eau eventuelles.

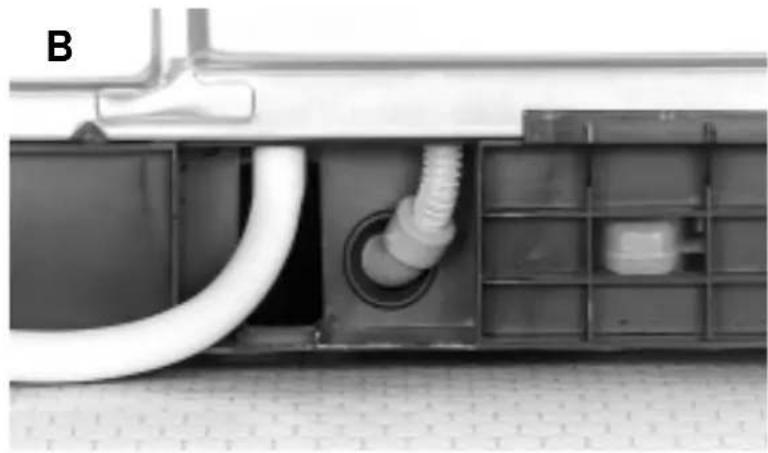

B. Retirez le tuyau situé en bas du seche-linge et placez-le dans l'orifice.

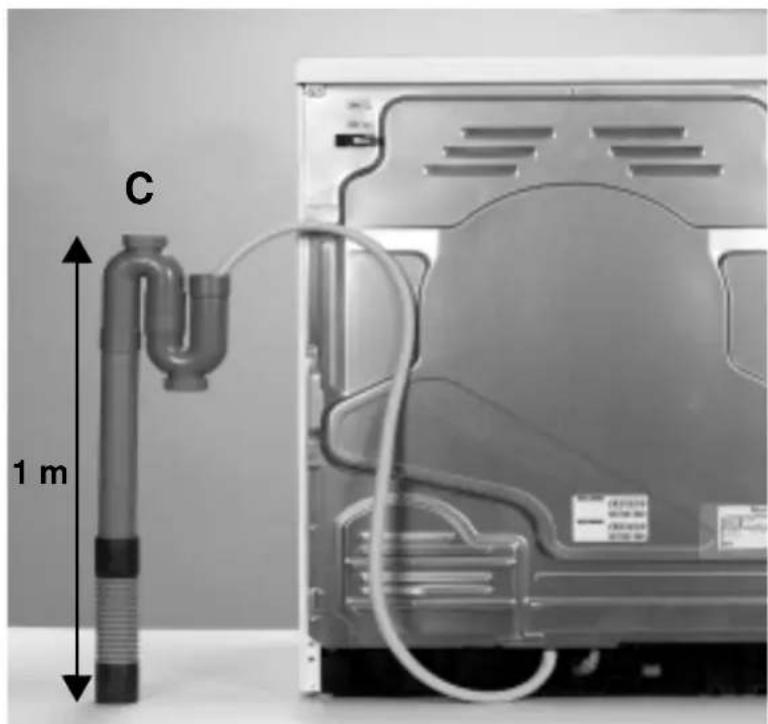

C. Fixez le tuyau (longueur : 1,5 m) par rapport à la canalisation de sortie. La différence de hauteur entre les deux raccordements de vidange ne doit pas dépasser 1 m.

Avertissement: pour éviter un effet de siphon, veillez à ce que l'extrémité du tuyau ne soit pas immergee dans I'eau de vidange. Evitez de plier et de tordre le tuyau flexible.

RéVERSIBILITÉ DE LA PORTE/VERROU SECURITE ENFANTS

Réversibilité de la porte

A. Debranchez le sèche-linge.
B. Ouvrez la porte.

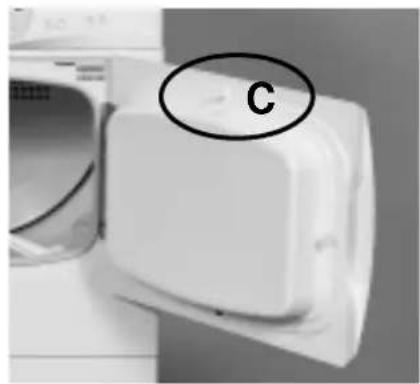

C. Retirez le doigt de sécurité situé sur la partie supérieure de la porte en le tournant de 90 degrés à l'aide d'une clé à molette.

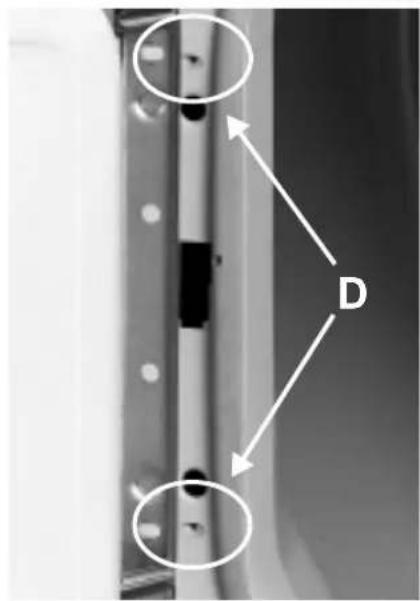

D. Dévissez les 2 vis de charnière et enlevez la porte.
E. Retrait du verrou de la porte : Desserrez les 2 vis situées au-dessus et au-dessous du système de verrouillage de la porte. Soulevez le verrou de la porte du bas, faites-le glisser vers le haut sur 1,5 cm environ, puis dégagez-le.
F. Retournez la porte: Fixez la porte du coto souhaite a I'aide des 2 vis. Veillez a visser en position horizontale pour eviter d'ecraser le joint.
G. Insérez le verrou de la porte de l'autre côté de la charnière et enoncecz-le d'environ 1,5 cm.
H. Fixez les 2 vis situées au-dessus et au-dessous du verrou.
I. Veillez à ne pas inverser le sens du verrou.
Le verrou de sécurité enfants doit se couver au-dessus du mécanisme de verrouillage.
J. Remettez le doigt de sécurité en place à l'intérieur de la porte (en haut).

Sécurité enfants

Utilisation du verrou de sécurité enfants

1. Ouvrez la porte.

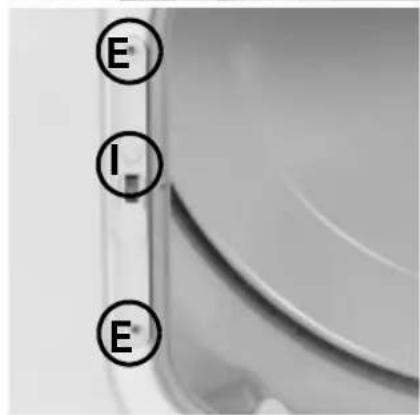

2. Tournez la vis en plastique (I) de 90^ dans le sens des aiguilles d'une montre à l'aide d'une piece de monnaie ou d'un tournevis. Fente verticale: la porte ne peut pas etre verrouillée. Fente horizontale: le verrouillage de la porte est possible.

CONDENSEUR

Avant le nettoyage ou toute intervention sur le seche-linge, mettez-le hors tension.

Nettoyez le condenseur au moins une fois par mois en procédant comme suit :

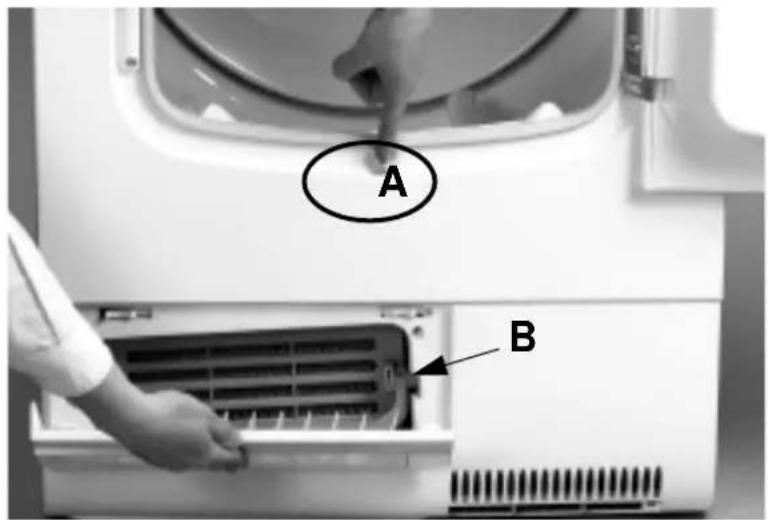

A. Ouvrez la porte et appuyez sur le bouton d'ouverture du volet du condenseur situé en bas du cadre de la porte.
B. Le volet du condenseur s'ouvre.

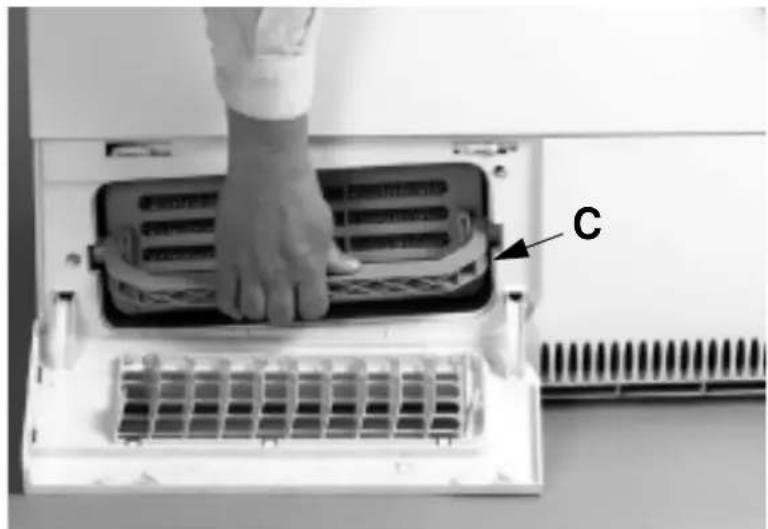

C. Soulevez la poignée du condenseur pour la mesure à l'horizontal et sortez le condenseur de son logement.

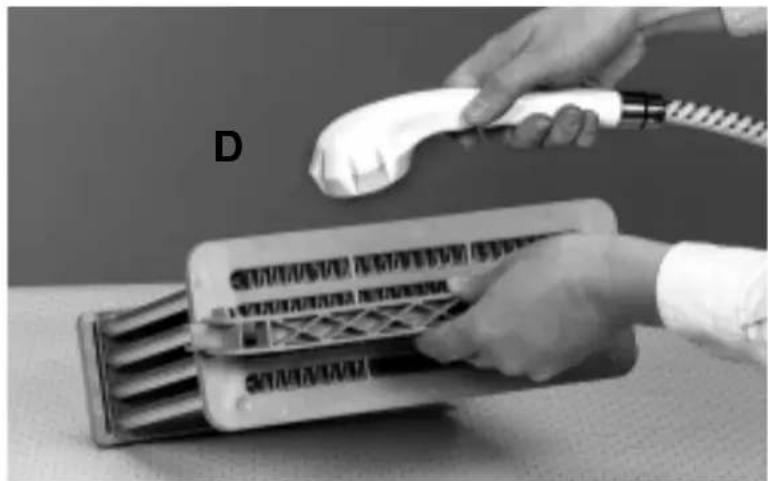

D. Nettoyez le condenseur à l'eau courante en le returnant pour atteindre tous les recoins, en particulier à l'avant et à l'arrière.
E. Essuyez la poussiere et les peluches qui se sont déposées sur les joints et sur les plaques du condenseur.
F. Retirez les peluches amassées dans le logement du condenseur. Veillez à ce que l'orifice d'évacuation (partie avant gauche du logement) ne soit pas bouché par des peluches.
G. Introduisez complètement le condenseur dans son logement (le repère TOP ou HAUT doit être positionné vers le haut) en Maintenant la poignée en position horizontale, puis abaissez la poignée.
H. Fermez la porte du volet.

Les plaques en aluminium du condenseur peuvent se décolorer avec le temps.

Remarque: selon le modele, l'ouverture du volet peut etre horizontale ou verticale. Ceci ne modifie pas le fonctionnement du volet.

DIAGNOSTIC RAPIDE/SERVICE APRES-VENTE

Guide de dépannage

En cas de panne et avant de contacter le Service
Après-vente, faites les vérifications suivantes pour déterminer l'origine du problème et y remedier, dans la mesure du possible :

Le séchage est trop long / Le linge n'est pas sec :

• Avez-vous sélectionné le bon programme de séchage?
  Le linge n'était-il pas trop humide (vitesse d'essorage du lave-linge inférieure à 800 tr/min? Si la vitesse d'essorage est inférieure à 800 tr/min., le bac de récapération de l'eau pourrait se trouver plein, et provoquer ainsi une interruption du cycle de séchage. Dans ce cas, vidanger le bas de récapération d'eau avant de redémarrer le programme)?
  Le filtré est-il sale (voyant du filtré allumé)?
  Le condenseur est-il sale (reportez-vous à la notice d'emploi)?
  La température ambiente est-elle trop élevé?
• Les voyants FIN et Antifroissage sont-ils allumés? Le cycle de séchage est terminé ; vous pouvez-retirer le linge du tambour.
  L'option Delicat a-t-elle ete selectionnee?

Le sèche-linge ne démarre/fonctionne pas : (apres une panne de courant et/ou une coupure de l'alimentation du sèche-linge, appuyez toujours sur la touche “Départ/Pause”).

La fiche du cordon d'alimentation est-elle bien branchée?
- Y a-t-il une coupure de courant?
Le fusible est-il en bon etat?
La port est-elle bien fermée?
Le programme est-il selectionné?
- Un départ différé est-il seLECTIONné?
Avez-vous appuyé sur la touche "Départ/Pause"?

Levoyant du filtré,du bac de récepération de l'eau ou du condenseur est allumé:

Le filtr est-il propre?
Le bac derécapération del'eau est-il plein?
Le réservoir d'eau est-il bien en place?
- Le condenseur est-il propre et la réinitialisation a-t-la esté effectuee?

Il y a des fuites d'eau sous le seche-linge :

Le condenseur est-il bien en place?
- Y a-t-il des peluches sur le joint du condenseur ?
- Y a-t-il des peluches sur le joint de la porte ?
Le bac de récapuration de l'eau est-il bien en place?
Le sèche-linge est-il bien de niveau ?

ServiceAprés-vente

Après avoir effectué les contrôleis indiqués, si l'anomalie persiste ou réapparait, arrêtez votre sèche-linge et appelez le Service après-vente (voir la garantie).

Veuillez indiquer :

La nature de la panne.
Le type et le modele du sèche-linge.
Le code d'identification de l'appareil (numéro figurant après le mot Service sur la plaque signalétique adhéasive) à droite de l'ouverture de la porte.
- Voiture adressé complète et votre numéro de téléphone.
