Caractéristique	Détails
Taille de l'écran	49 pouces
Résolution	3840 x 1080 pixels
Type de panneau	VA (Vertical Alignment)
Luminosité	300 cd/m²
Contraste	3000:1
Temps de réponse	4 ms
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, DisplayPort, USB
Utilisation recommandée	Affichage public, signalisation numérique, jeux
Consommation d'énergie	Environ 120 W
Poids	Environ 18 kg
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, vérification des connexions
Sécurité	Respecter les consignes d'utilisation, éviter l'exposition à l'humidité
Garantie	2 ans

FOIRE AUX QUESTIONS - DC49H SAMSUNG

Comment régler la luminosité de mon moniteur SAMSUNG DC49H ?

Pour régler la luminosité, accédez au menu OSD en appuyant sur le bouton Menu de votre moniteur. Naviguez jusqu'à l'option 'Image', puis sélectionnez 'Luminosité' pour ajuster le niveau selon vos préférences.

Pourquoi mon moniteur SAMSUNG DC49H n'affiche-t-il pas d'image ?

Assurez-vous que le moniteur est correctement alimenté et que le câble vidéo est bien connecté à votre ordinateur. Vérifiez également que la source d'entrée est correctement sélectionnée dans le menu OSD.

Comment connecter mon moniteur SAMSUNG DC49H à un ordinateur ?

Utilisez un câble HDMI ou DisplayPort pour connecter votre moniteur à votre ordinateur. Branchez une extrémité au port de votre ordinateur et l'autre au port correspondant sur le moniteur.

Que faire si les couleurs de mon moniteur SAMSUNG DC49H semblent déformées ?

Vérifiez les paramètres de couleur dans le menu OSD et réinitialisez-les si nécessaire. Vous pouvez également essayer de mettre à jour les pilotes de votre carte graphique.

Comment activer le mode d'économie d'énergie sur le SAMSUNG DC49H ?

Allez dans le menu OSD, sélectionnez l'option 'Économie d'énergie' et activez-la. Vous pouvez également ajuster le délai d'inactivité avant que le moniteur entre en mode veille.

Mon moniteur SAMSUNG DC49H émet un bruit, est-ce normal ?

Un léger bruit de ventilateur peut être normal en fonction de la température de fonctionnement. Si le bruit est excessif ou semble anormal, il est conseillé de contacter le support technique.

Comment réinitialiser mon moniteur SAMSUNG DC49H aux paramètres d'usine ?

Accédez au menu OSD, sélectionnez 'Configuration', puis choisissez l'option 'Réinitialiser' pour restaurer les paramètres d'usine.

Puis-je monter mon moniteur SAMSUNG DC49H sur un support mural ?

Oui, le SAMSUNG DC49H est compatible avec le montage VESA. Assurez-vous d'utiliser un support de montage qui correspond aux dimensions VESA de votre moniteur.

Quelle est la résolution maximale prise en charge par le moniteur SAMSUNG DC49H ?

La résolution maximale prise en charge par le SAMSUNG DC49H est de 3840 x 2160 pixels.

Comment mettre à jour le firmware de mon moniteur SAMSUNG DC49H ?

Téléchargez la dernière version du firmware depuis le site officiel de Samsung, puis suivez les instructions fournies pour installer la mise à jour via USB.

MODE D'EMPLOI DC49H SAMSUNG

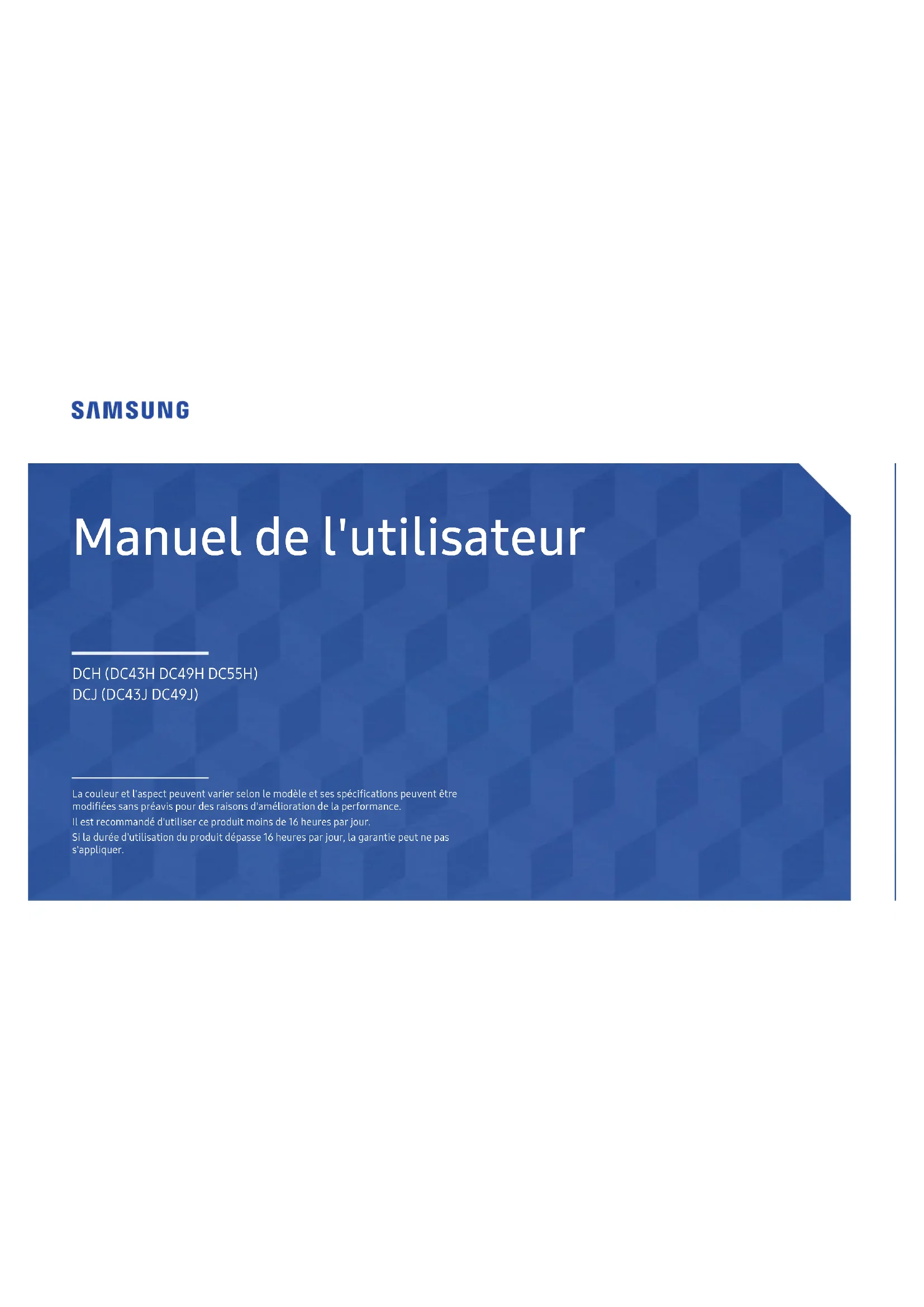

Manuel de l'utilisateur La couleur et l'aspect peuvent varier selon le modèle et ses spécications peuvent être modiées sans préavis pour des raisons d'amélioration de la performance. Il est recommandé d'utiliser ce produit moins de 16heures par jour. Si la durée d'utilisation du produit dépasse 16heures par jour, la garantie peut ne pas s'appliquer. DCH (DC43H DC49H DC55H) DCJ (DC43J DC49J)Table des matières Avant l'utilisation Avis de droit d'auteur 6 Consignes de sécurité 7 Nettoyage 7 Rangement 8 Électricité et sécurité 8 Installation de l'appareil 9 Fonctionnement 11 Préparation Vérification des composants 15 Composants 15 Pièces 16 Panneau de configuration 16 Arrière de l'appareil 19 Dispositif antivol 21 Télécommande 22 Avant d'installer l'appareil (guide d'installation) 24 Ventilation 24 Installation du support mural 25 Installation du nécessaire de support mural 25 Spécifications du nécessaire de support mural (VESA) 25 Télécommande (RS232C) 26 Connexion du câble 26 Connexion 29 Codes de commande 30 Connexion et utilisation d’un périphérique source Avant la connexion 39 Points à vérifier avant la connexion 39 Connexion à un PC 39 Connexion à l'aide d'un câble DVI-RGB 39 Connexion à l'aide d'un câble DVI (type numérique) 40 Connexion à l'aide d'un câble HDMI-DVI 40 Connexion à l'aide d'un câble HDMI 41 Connexion à un périphérique vidéo 42 Connexion à l'aide d'un câble AV 42 Connexion à l'aide du câble composant 42 Connexion à l'aide d'un câble HDMI-DVI 43 Connexion à l'aide d'un câble HDMI 44 Connexion à un système audio 44 Branchement de l'antenne 45 Connexion du câble LAN 45 Fixation du boîtier réseau (vendu séparément) 46 Connexion du boîtier du réseau (vendu séparément) 47 MagicInfo 47 Modification de la source d'entrée 49 Source 49 Utilisation du contrôle multiécran Installation/Désinstallation du contrôle multiécran 50 Installation de l'appareil 50 Désinstallation 50 Connexion à MDC 51 Utilisation de MDC via Ethernet 51 Réglage de l'écran Image Mode 52 Si la source d'entrée est PC, DVI(PC), HDMI(PC) 52 Si la source d'entrée est TV, AV, Composantes,

) 52 Contre-jour / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R)

Gamma 53 Valeur d’étalonnage 54 Image Format 55 Image Format 55 Position 56 Zoom/Position 56 Sélection de la définition 57 Réglage Auto 57 Réglage écran PC 58 ISI 59 2Table des matières Réglages avancés 60 Contraste dyn. 61 Tonalité noire 61 Ton chair 61 Mode RVB uniqu. 61 Espace couleur 61 Équilibrage du blanc 62 Luminosité mouvement 62 Options d'image 63 Nuance coul. 64 Température des couleurs 64 Image claire numérique 64 Filtre bruit MPEG 64 Nv nr HDMI 65 Mode Film 65 Rétroéclairage dynamique 65 Image Non 66 Réinitial. image 66 Réglage du son Son Mode 67 Son HDMI 68 Effet sonore 69 DTS TruSurround HD 69 DTS TruDialog 69 Égaliseur 69 Paramètres haut-parleur 70 Sélect. le haut-parleur 70 Volume auto 70 Réinitial. son 71 Diffusion Prog. auto 72 Antenne 73 Liste des chaînes 74 Mode 74 Guide 75 Gestionnaire progr. 75 Modifier la chaîne 76 Modif. Favoris 78 Config. des chaînes 81 Syn. Précise 81 Effacer les canaux brouillés 81 Options audio 82 Langue privilégiée 82 Son multi-piste 82 Déficience visuelle 82 Verrouill. Émissions 83 Sous-titres 85 Sous-titres 85 Réseau État du réseau 87 Paramètres réseau 87 Type de réseau 87 Paramètres de réseau (câblé) 88 Paramètres AllShare 90 Partage de contenu 90 Paramètres serveur réseau 90 Connexion au serveur 90 Accès serveur 90 FTP Mode 90 Nom de l'appareil 91 Applications Liste source 92 Rafraîchir 92 Entrer le nom 92 Information 92 MagicInfo Lite 93 Lecture de contenu à partir de la mémoire interne ou d'un dispositif USB 93 Chaîne réseau 94 3Table des matières Système Configuration 96 Langue menu 97 Contrôle multi 97 Configuration des paramètres de Contrôle multi

Heure 98 Horloge 98 Mise en veille 99 Progr. activ. 99 Progr. désact. 100 Gestion des congés 100 Solution Eco 101 Écon. Énergie 101 Capteur Eco 101 Veille abs. sign. 101 Arrêt autom. 101 Délai protect. auto. 102 Protection grillage écran 103 Déplac. Point 103 Minuterie 104 Affichage immédiat 105 Bords gris 105 Message défilant 106 Vidéomosaïque 107 Vidéomosaïque 107 Format 107 Horizontal 107 Vertical 108 Position de l'écran 108 Param. commutation auto source 109 Commut. auto srce 109 Récup. source primaire 109 Source primaire 109 Source secondaire 110 Changer NIP 111 Général 112 Écon. d’énergie max. 112 Mode Jeu 112 Démarrage auto. 112 Verrouillage de sécurité 112 Verrouillage des touches 113 Contrôle de mise en veille 113 Veille du réseau 113 Horaire lampe 114 Affichage à l'écran 115 Réglage mise en marche 115 Contrôle de la température 115 Bouton d’alimentation 115 Anynet+ (HDMI-CEC) 116 Anynet+ (HDMI-CEC) 116 Arrêt automatique 117 Dépannage de Anynet+ 118 Cloner le produit 120 Connexion DVI 120 Réinitialiser le système 121 Réinitial. tout 121 Alim. du module PC 122 Mise ss tension sync 122 Mise hors tens. sync 122 Support tech. Mise à jour du logiciel 123 Mettre à jour 123 Contacter Samsung 123 4Table des matières Lecture de photos, de vidéos et de musique (lecture de médias) À lire attentivement avant d'utiliser la lecture de contenu multimédia avec un périphérique USB 124 Utilisation d'un dispositif USB. 126 Options de menu fournies sur la page de la liste des contenus multimédias 127 Boutons et fonctions disponibles pendant la lecture de photos 128 Boutons et fonctions disponibles pendant la lecture de vidéos 129 Boutons et fonctions disponibles pendant la lecture de musique 130 Sous-titres et formats de fichiers pris en charge pour la lecture de médias 131 Subtitle 131 Format de fichier image compatible 131 Fichiers audio pris en charge 132 Formats vidéo compatibles 132 Guide de dépannage Prérequis avant de contacter le Centre de service à la clientèle Samsung 135 Vérification de l'appareil 135 Vérification de la résolution et de la fréquence 135 Vérifiez les éléments suivants. 136 Questions & réponses 142 Spécifications Général 143 Modes de minutage préréglés 145 Annexe Service payant (frais facturés aux clients) 147 L'appareil ne présente pas de défaut 147 Dommage causé au produit par la faute du client 147 Autres raisons 147 Prévention des images rémanentes 148 Qu'est-ce qu'une image rémanente? 148 Pratiques de prévention recommandées 148 Licence 149 Terminologie 150

Avant l'utilisation Chapitre01 Avis de droit d'auteur Le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration de la qualité. © 2017 Samsung Electronics Samsung Electronics détient les droits d'auteur de ce manuel. L'utilisation ou la reproduction de ce manuel, en tout ou en partie, est interdite sans l'autorisation de Samsung Electronics. Microsoft, Windows sont des marques déposées de Microsoft Corporation. VESA, DPM et DDC sont des marques déposées de Video Electronics Standards Association. Toutes les autres marques appartiennent à leurs propriétaires respectifs.7 Consignes de sécurité Avertissement L'omission d'observer les consignes peut causer des blessures sévères ou fatales. Attention L'omission d'observer les consignes peut causer des blessures corporelles ou des dommages aux biens.Les activités arborant ce symbole sont interdites.Les consignes arborant ce symbole doivent être observées. Nettoyage ―Le panneau et l'extérieur des appareils à ACL évolués étant susceptibles de se rayer facilement, procédez avec soin lors du nettoyage. ―Observez la procédure de nettoyage suivante. ―Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images. Éteignez l'appareil et l'ordinateur. Débranchez le cordon d'alimentation de l'appareil. ―Agrippez le cordon par sa fiche et ne touchez pas au cordon avec les mains mouillées. Sinon, il y a risque de choc électrique.

Nettoyez l'appareil à l'aide d'un chiffon propre, doux et sec. • Évitez d'utiliser des nettoyants qui contiennent de l'alcool, un solvant ou un agent de surface. • Évitez de vaporiser de l'eau ou du nettoyant directement sur l'appareil. Immergez un chiffon doux et sec dans l'eau puis essorez-le vigoureusement pour nettoyer l'extérieur de l'appareil. Branchez le cordon d'alimentation de l'appareil une fois le nettoyage terminé. Allumez l'appareil et l'ordinateur.8 Rangement En raison des caractéristiques des produits très brillants, l'utilisation d'un humidificateur à UV à proximité peut provoquer l'apparition de tâches blanches sur le produit.

Communiquez avec le Centre de service à la clientèle si l'intérieur de l'appareil requiert un nettoyage (des frais de service seront facturés). Électricité et sécurité

Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images. Avertissement Évitez d'utiliser un cordon d'alimentation ou une fiche endommagés, ou une prise électrique mal fixée.

• Sinon, il y a risque de choc électrique ou d'incendie. Évitez de faire fonctionner plusieurs appareils à partir d'une seule prise électrique.

• Une prise électrique surchauffée peut provoquer un incendie. Évitez de toucher à une fiche de cordon avec les mains mouillées. Sinon, il y a risque de choc électrique.

Insérez la fiche à fond pour empêcher tout jeu.

• Un branchement lâche peut provoquer un incendie.

Branchez la fiche du cordon dans une prise électrique mise à la terre (dispositifs isolés de type 1 seulement).

• Sinon, il y a risque de choc électrique ou d'incendie. Évitez de tordre ou de tirer sur le cordon électrique brusquement. Veillez à ne pas laisser le cordon d'alimentation sous un objet lourd.

• L'endommagement du cordon peut causer un incendie ou un choc électrique. Évitez de placer le cordon électrique ou l'appareil près d'une source de chaleur.

• Sinon, il y a risque de choc électrique ou d'incendie.

Nettoyez toute poussière autour des broches de la fiche ou de la prise électrique à l'aide d'un chiffon sec.

• Sinon, il y a risque d'incendie.9 Attention Évitez de débrancher le cordon électrique durant le fonctionnement de l'appareil.

• Sinon, il y a risque d'endommagement de l'appareil par choc électrique.

Utilisez uniquement le cordon électrique fourni par Samsung avec l'appareil. Évitez d'utiliser le cordon électrique avec d'autres appareils.

• Sinon, il y a risque de choc électrique ou d'incendie.

Veillez à ne pas obstruer la zone de la prise électrique du cordon d'alimentation.

• Le cordon d'alimentation doit être débranché pour couper l'alimentation à l'appareil lorsqu'un problème survient.

• Notez que le bouton de mise sous/hors tension de la télécommande ne coupe pas totalement l'alimentation à l'appareil.

Tenez le cordon d'alimentation par sa fiche lors de son débranchement de la prise électrique.

• Sinon, il y a risque de choc électrique ou d'incendie. Installation de l'appareil Avertissement Évitez de placer des chandelles, des répulsifs à insectes ou des cigarettes sur le dessus de l'appareil. Évitez d'installer l'appareil près d'une source de chaleur.

• Sinon, il y a risque d'incendie.

Demandez à un technicien de poser le support mural.

• La pose par une personne non qualifiée peut causer des blessures.

• N'utilisez que des armoires homologuées. Évitez d'installer l'appareil dans un endroit mal ventilé tel qu'une bibliothèque ou un placard.

• L'augmentation de la température interne pourrait provoquer un incendie.

Installez l'appareil à une distance d'au moins 10cm du mur pour permettre la ventilation.

• L'augmentation de la température interne pourrait provoquer un incendie.

Gardez l'emballage plastique hors de portée des enfants.

• Il présente un risque d'étouffement.10

Tordez le câble d'antenne TV extérieur et laissez la partie à l'intérieur de la pièce pendre vers le bas pour éviter que la pluie ne pénètre à l'intérieur du produit.

• Si l'eau venait à pénétrer à l'intérieur du produit, elle pourrait provoquer un incendie ou un choc électrique.

Lorsque vous utilisez une antenne extérieure, assurez-vous d'installer celle-ci à distance des lignes électriques pour éviter qu'elle ne chute sur ces dernières en cas de vents violents.

• La chute d'une antenne peut provoquer un choc électrique ou causer des blessures. Évitez d'installer l'appareil sur une surface instable ou soumise à des vibrations (tablette mal fixée, surface en pente, etc.).

• L'appareil pourrait s'abîmer en tombant ou causer une blessure.

• L'utilisation de l'appareil dans un endroit soumis à des vibrations excessives peut l'endommager ou causer un incendie.

Évitez d'installer l'appareil dans un véhicule ou un endroit exposé à la poussière, l'humidité (gouttes d'eau, etc.), l'huile ou la fumée.

• Sinon, il y a risque de choc électrique ou d'incendie. Évitez d'exposer l'appareil aux rayons directs du soleil, à la chaleur ou à un objet chaud comme un poêle.

• Cela pourrait réduire la durée de vie de l'appareil ou causer un incendie. Évitez d'installer l'appareil à la portée de jeunes enfants.

• L'appareil pourrait tomber et blesser l'enfant.

• Sa partie frontale étant lourde, installez l'appareil sur une surface plane et stable. Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine.11 Attention

Veillez à ne pas échapper l'appareil en le déplaçant.

• Cela risquerait d'endommager l'appareil ou de causer une blessure corporelle. Évitez de déposer l'appareil sur sa façade.

• Cela risquerait d'abîmer l'écran. Lors de l'installation de l'appareil sur une armoire ou une tablette, assurez-vous que le bord inférieur de l'avant ne dépasse pas.

• L'appareil pourrait s'abîmer en tombant ou causer une blessure.

• Installez l'appareil uniquement sur une armoire ou une tablette d'une taille appropriée.

Déposez le produit délicatement.

• Cela risquerait d'endommager l'appareil ou de causer une blessure corporelle. SAMSUNG

Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.

• Veuillez consulter le Centre de service à la clientèle Samsung si vous souhaitez installer l'appareil dans un tel endroit. Fonctionnement Avertissement L'intérieur de l'appareil présente un haute tension. Ne tentez jamais de démonter, réparer ou modifier l'appareil par vous-même.

• Sinon, il y a risque de choc électrique ou d'incendie.

• Communiquez avec le Centre de service à la clientèle Samsung pour les réparations.

Avant de déplacer l'appareil, mettez l'interrupteur en position Arrêt et débranchez le cordon d'alimentation, le câble d'antenne et tous les autres câbles liés à l'appareil.

• L'endommagement du cordon peut causer un incendie ou un choc électrique.

Si l'appareil émet des sons anormaux, dégage une odeur de brûlé ou de fumée, débranchez le cordon d'alimentation immédiatement puis communiquez avec le Centre de service à la clientèle Samsung.

• Sinon, il y a risque de choc électrique ou d'incendie. Veillez à ne pas laisser les enfants s'accrocher à l'appareil ou grimper dessus.

• Les enfants pourraient se blesser sérieusement. Si l'appareil est échappé ou si son enveloppe extérieure est endommagée, mettez l'interrupteur en position d'arrêt puis débranchez le cordon d'alimentation. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

• L'utilisation continue pourrait causer un incendie ou un choc électrique.12 Évitez de laisser des objets attrayants pour les enfants (jouets, bonbons, etc.) sur le dessus de l'appareil.

• L'appareil ou des objets lourds pourraient tomber et blesser les enfants alors qu'ils tentent de prendre ces objets.

Lors d'un orage ou autrement en présence d'éclairs, débranchez le câble d'alimentation et ne touchez pas au câble d'antenne.

• Sinon, il y a risque de choc électrique ou d'incendie.

Veillez à ne pas échapper l'appareil ni à y exercer un impact.

• Sinon, il y a risque de choc électrique ou d'incendie. Évitez de déplacer l'appareil en tirant sur le cordon d'alimentation ou tout autre câble.

• Un câble abîmé présente un risque de défaillance de l'appareil, de choc électrique ou d'incendie.

GAS Si une fuite de gaz est détectée, ne touchez pas à l'appareil ni à la fiche du cordon. Veillez aussi à ventiler l'endroit immédiatement.

• Des étincelles pourraient causer une explosion ou un incendie. Évitez de soulever ou de déplacer l'appareil en tirant sur le cordon d'alimentation ou tout autre câble.

• Un câble abîmé présente un risque de défaillance de l'appareil, de choc électrique ou d'incendie.

Évitez d'utiliser ou de garder un vaporisateur combustible ou une substance inflammable à proximité de l'appareil.

• Sinon, il y a risque d'explosion ou d'incendie. Vérifiez que des nappes ou des rideaux n'obstruent pas les évents.

• L'augmentation de la température interne pourrait provoquer un incendie.

Évitez d'introduire des objets métalliques (baguette, monnaie, épingle, etc.) ou des objets qui brûlent facilement (papier, allumettes, etc.) dans l'appareil (par un évent, des connecteurs d'entrée/sortie, etc.).

• Assurez-vous de couper l'alimentation à l'appareil et de débrancher le cordon d'alimentation lorsque de l'eau ou des substances étrangères ont pénétré dans l'appareil. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

• Sinon, il y a risque de défaillance de l'appareil, de choc électrique ou d'incendie. Évitez de placer des objets contenant du liquide (vase, pot, bouteille, etc.) ou des objets métalliques sur le dessus de l'appareil.

• Assurez-vous de couper l'alimentation à l'appareil et de débrancher le cordon d'alimentation lorsque de l'eau ou des substances étrangères ont pénétré dans l'appareil. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

• Sinon, il y a risque de défaillance de l'appareil, de choc électrique ou d'incendie.13 Attention L'affichage d'une image fixe pendant un long délai peut causer une rémanence d'image ou une défaillance de pixels.

• Activez le mode d'économie d'énergie ou un économiseur d'écran en cas d'inutilisation prolongée de l'appareil.

Débranchez la cordon d'alimentation de la prise électrique si vous prévoyez ne pas utiliser l'appareil pendant un long moment (vacances, etc.).

• L'accumulation de poussière combinée à la chaleur pourrait causer un incendie, un choc électrique ou une fuite électrique.

Utilisez l'appareil au réglage de résolution et de fréquence recommandé.

• Sinon, il y a un risque de détérioration de la vue. Évitez de retourner l'appareil à l'envers ou de le déplacer en le tenant par son support.

• L'appareil pourrait s'abîmer en tombant ou causer une blessure.

Regarder l'écran de trop près pendant une longue période pourrait détériorer votre vue. Évitez d'utiliser des humidificateurs ou des poêles aux alentours de l'appareil.

• Sinon, il y a risque de choc électrique ou d'incendie.

Reposez vos yeux pendant au moins 5 minutes à toutes les heures d'utilisation du produit.

• Cela soulagera la fatigue oculaire. Évitez de toucher l'écran lorsque l'appareil est sous tension depuis un long moment car il devient chaud.

Rangez les petits accessoires hors de portée des enfants.

User de prudence en réglant l'angle de l'appareil ou la hauteur de son support.

• Un risque existe de coincer et blesser votre main ou vos doigts.

• Pencher l'appareil à un angle prononcé risque de le faire tomber et causer une blessure. Évitez de placer des objets lourds sur l'appareil.

• Cela risquerait d'endommager l'appareil ou de causer une blessure corporelle. Lorsque vous utilisez des écouteurs ou un casque d'écoute, ne mettez pas le volume trop fort.

• Un volume trop élevé pourrait endommager l'ouïe.14 Veillez à ce que les enfants ne portent pas les piles à la bouche lorsqu'elles sont retirées de la télécommande. Placerz la pile dans un endroit hors de portée des enfants.

• Si un enfant a mis la pile dans sa bouche, consuslter un médecin immédiatement.

En insérant la pile, respecter la polarité (+, -) indiquée.

• Sinon, la pile pourrait s'endommager, causer un incendie, des blessures ou des dommages en raison de le fuite du liquide interne. Utilisez seulement les piles standard spécifiées; évitez d'utiliser une pile neuve avec une pile usagée en même temps.

• La pile risque sinon d'être endommagée ou de causer un incendie, des blessures corporelles ou des dommages provoqués par la fuite du liquide interne.

Les piles (et les piles rechargeables) ne font pas partie des déchets ménagers et doivent être retournées pour le recyclage. Le client a la responsabilité de retourner les pile usées ou rechargeables pour le recyclage.

• Le client peut retourner les piles usées ou rechargeables à un centre de recyclage public près de chez lui ou à un magasin qui vend le même type de piles ou piles rechargeables.15 Préparation Chapitre02 – Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants. – Les images peuvent être différentes des composants réels. – Aucun support n'est fourni avec le produit. Pour installer un support, vous devez en acheter un séparément. – L'adaptateur RS232C peut être utilisé pour connecter un autre écran à l'aide du câble RS232C de type D-SUB (9 broches). Vérication des composants Composants Guide de démarrage rapideFiche de garantie(Non disponible dans certaines régions)Guide de réglementation Cordon d'alimentationPiles(Non disponible dans certaines régions)Télécommande RS232C(IN) Adaptateur16 Pièces Panneau de conguration Haut-parleur Capteur distant & Bouton du panneau DCH DCH Logo du dispositif d’espacement Capteur distant

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Mise sous tension Appuyez sur le bouton de mise sous tension pendant trois secondes. Mise hors tension Appuyez sur le bouton. Un menu contextuel s'affiche. Veillez à ce que Éteindre est sélectionné; puis, appuyez sur le bouton du panneau et maintenez-le enfoncé jusqu'à ce que l'affichage s'éteigne. Sélectionnez la source. Appuyez sur le bouton. Un menu contextuel s'affiche. Appuyez de nouveau sur le bouton du panneau pour sélectionner Source. Ensuite,appuyez sur le bouton du panneau et maintenez-le enfoncé jusqu'à ce que vous atteignez la source souhaitée. Logo du dispositif d’espacement (en option) Ne pas tirer sur le logo du dispositif d'espacement en usant de la force. Le logo pourrait se déchirer ou se casser. Capteur distant Appuyez sur une touche de la télécommande en pointant cette dernière vers le capteur de la télécommande sur l'appareil pour exécuter la fonction correspondante.

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace. Utilisez la télécommande à une distance de 7 m à 10 m du capteur de l'appareil selon un angle de 30° depuis la gauche et la droite. L'écran de l,appareil fonctionne également comme un capteur à distance. Lorsque vous pointez la télécommande vers l'écran, veillez à:

• diriger la télécommande vers le centre de l'écran.

• utiliser la télécommande à une distance de 40cm (1,3pi) à 70cm (2,3pi) de l'écran.

Rangez les piles usées hors de portée des enfants et mettez-les au recyclage.

Évitez de mélanger des piles neuves et usées. Remplacez les deux piles en même temps.

Retirez les piles lorsque la télécommande demeure inutilisée pendant une longue période.

• Pour utiliser la touche du panneau, veillez à ce que la touche du panneau coulissant ne dépasse pas dans la partie inférieure.

• Pour utiliser la télécommande ou le capteur écologique, veillez à ce que la touche du panneau coulissant ne dépasse pas dans la partie inférieure.17 Panneau de conguration Haut-parleur Capteur distant & Bouton du panneau DCJ Capteur distant DCJ

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Capteur distant Pour activer la fonction voulue, appuyez sur la touche correspondante de la télécommande tout en pointant cette dernière vers la partie inférieure de la face du produit. Le capteur de la télécommande est situé sur la partie inférieure du produit.

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace. Utilisez la télécommande à une distance de 7 m à 10 m du capteur de l'appareil selon un angle de 30° depuis la gauche et la droite.

Rangez les piles usées hors de portée des enfants et mettez-les au recyclage.

Évitez de mélanger des piles neuves et usées. Remplacez les deux piles en même temps.

Retirez les piles lorsque la télécommande demeure inutilisée pendant une longue période.18

Le bouton du panneau est situé en bas à droite à l'avant de l'appareil.

Si vous appuyez sur le bouton P du panneau alors que l'appareil est sous tension, le menu de commande apparaît à l'écran. Menu de commande Appuyer: Déplacer Maintenez enfoncé: Sélectionner Éteindre Boutons Description Éteindre Mettre l'appareil hors tension. Une fois l'écran du menu de commande affiché, appuyez brièvement sur le bouton du panneau pour déplacer le curseur vers Éteindre , puis appuyez sur le bouton du panneau tout en le maintenant enfoncé pour mettre l'appareil hors tension. Source Sélectionnez la source d'entrée connectée. Une fois l'écran du menu de commande affiché, appuyez brièvement sur le bouton du panneau pour déplacer le curseur vers Source , puis appuyez sur le bouton du panneau tout en le maintenant enfoncé pour afficher l'écran de la source d'entrée. Une fois l'écran de la source d'entrée affiché, appuyez sur le bouton du panneau tout en le maintenant enfoncé pour basculer vers la source d'entrée souhaitée.

Le bouton du panneau ne peut être utilisé que pour Éteindre et Source.

Pour quitter l'écran du menu de commande, attendez au moins 3secondes sans appuyer sur le bouton du panneau.19 Arrière de l'appareil

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. DCH Port Description AUDIO OUT Se connecte à la prise audio d'une source. RS232C IN Connexion au MDC grâce à un adaptateur RS232C. AUDIO IN Reçoit le son d'un PC par le biais d'un câble audio. HDMI 1, HDMI 2 Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI.

DVI: Se connecte à une source à l'aide d'un câble DVI ou HDMI-DVI. PC: Connecte un câble D-SUB (par le biais d'un adaptateur DVI-RGB) ou un câble DVI- RGB à un PC. MAGICINFO IN: Utilisez le câbleDP-DVI (dédié) lorsque vous branchez un boîtier du réseau (vendu séparément). USB (1.0A) Connexion à un périphérique USB.

Les ports USB du produit acceptent un courant constant maximal de 1A. Si la valeur maximale est dépassée, les ports USB peuvent ne pas fonctionner.

AV IN / COMPONENT IN

Se connecte à une source à l'aide de l'adaptateur AV/de composant. ANT IN Connexion à un câble d'antenne. RJ45 Se branche au contrôle multiécran à l'aide d'un câbleLAN. (10/100 Mbps)20 Arrière de l'appareil

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. DCJ Port Description USB

(1.0A) Connexion à un périphérique USB.

Les ports USB du produit acceptent un courant constant maximal de 1A. Si la valeur maximale est dépassée, les ports USB peuvent ne pas fonctionner. HDMI IN 1 Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI. HDMI IN 2

DVI: Se connecte à une source à l'aide d'un câble DVI ou HDMI-DVI. MAGICINFO IN: Pour utiliser MagicInfo, veillez à connecter le câbleDP-DVI. RS232C IN Connexion au MDC grâce à un adaptateur RS232C.

Se connecte à une source à l'aide de l'adaptateur AV/de composant. RJ45 Se branche au contrôle multiécran à l'aide d'un câbleLAN. (10/100 Mbps) ANT IN Connexion à un câble d'antenne.

Reçoit le son d'un PC par le biais d'un câble audio. AUDIO OUT Se connecte à la prise audio d'une source.21 Dispositif antivol

Un dispositif antivol vous permet d'utiliser l'appareil en toute sécurité dans un lieu public.

La forme du dispositif antivol et la méthode de verrouillage varient selon le fabricant. Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements.

Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images. Verrouillage du dispositif antivol:

Fixez le câble de votre dispositif antivol à un objet lourd tel qu'un bureau.

Insérez une extrémité du câble dans la boucle de l'autre extrémité.

Introduisez le dispositif antivol dans la fente antivol à l'arrière de l'appareil.

Verrouillez le dispositif antivol. – On peut se procurer un dispositif antivol séparément. – Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements. – Les dispositifs antivol peuvent être achetés auprès d'un magasin de produits électroniques ou en ligne.22 – Les fonctions des boutons de la télécommande peuvent différer selon les produits. Télécommande

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace.

Tout bouton dont la description ne figure pas dans l'image ci-dessous n'est pas pris en charge par le produit. Mettre l'appareil hors tension. Touches numériques Entrez le mot de passe dans le menu OSD. Couper le son. Désactiver le mode sourdine: Appuyez de nouveau sur MUTE, puis sur la touche de contrôle du volume (+ VOL -). Bouton de lancement MagicInfo Lite. Changez de canal en mode TV. Permet d'afcher ou de masquer le menu à l'écran, ou de revenir au menu précédent. Mettre l'appareil sous tension. Appuyez sur cette touche pour sélectionner des canaux supplémentaires (numériques) diffusés par une même station. Par exemple, pour choisir le canal 54-3, appuyez sur 54, puis sur - et sur 3. Réglage du volume. changez la source d'entrée. Utilisez cette touche d'accès rapide pour accéder directement à MagicInfo Lite. Cette touche d'accès rapide est disponible lorsqu'un boîtier du réseau ou un PIM (PlugInModule) est connecté. Bouton de lancement Liste des chaînes.23 Permet d'afficher l'information sur la source d'entrée actuelle. Permet d'aller au menu supérieur, inférieur, gauche ou droit, ou d'ajuster le réglage d'une option. Permet de confirmer la sélection. Permet de quitter le menu actuel. Sélectionnez manuellement une source d'entrée connectée depuis des PC, DVI, HDMI1, HDMI2. En mode TV, configurez des paramètres comme le guide des programmes des canaux numériques. Dans d'autres modes, sélectionnez manuellement un périphérique source connecté. En modes media et HDMI- CEC, configurez des paramètres pour les fonctions attribuées aux boutons de couleur de la télécommande. Activez ou désactivez le mode de verrouillage. Bouton utilisé en mode Anynet+ et en mode multimédia. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permet de retourner au menu précédent. Cette option dénit la fonction de verrouillage de sécurité. – Les fonctions des boutons de la télécommande peuvent différer selon les produits. Pour placer les piles dans la télécommande24 Avant d'installer l'appareil (guide d'installation)

Afin de prévenir les blessures, cet appareil doit être fixé solidement au plancher ou au mur conformément aux instructions d'installation.

• Assurez-vous que de faire installer le support mural par une entreprise agréée.

• Autrement, le support pourrait tomber et causer des blessures.

• Assurez-vous de faire installer le support mural approprié. Ventilation

Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements. Installation sur un mur perpendiculaire A Minimum 40 mm B Température ambiante: Sous 35 °C

Lorsque vous installez l'appareil sur un mur perpendiculaire, laissez un espace d'au moins 40 mm entre l'appareil et la surface du mur pour la ventilation et veillez à garder la température ambiante de l'espaceA sous 35 °C.

Lorsque vous installez l'appareil sur un mur encastré, laissez l'espace indiqué ci-dessus entre l'appareil et le mur pour la ventilation et assurez-vous de garder la température ambiante sous 35 °C.25 Spécications du nécessaire de support mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol. Avant d'attacher le support mural à des surfaces autres qu'une plaque de plâtre, veuillez communiquer avec votre vendeur le plus proche pour obtenir plus d'information. Si vous installez le produit sur une paroi inclinée, il peut tomber et provoquer des dommages corporels graves.

• Les nécessaires de support mural de Samsung contiennent un guide d'installation détaillé, et toutes les pièces requises pour le montage sont fournies.

• N'utilisez pas de vis dont la longueur est supérieure à la longueur standard ou qui ne sont pas conformes aux spécifications de vis standard VESA. Des vis trop longues peuvent endommager l'intérieur du produit.

• Pour les supports muraux qui ne sont pas conformes aux spécifications de vis standard VESA, la longueur des vis peut différer en fonction des spécifications du support mural.

• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou provoquer sa chute, ce qui pourrait causer des dommages corporels. Samsung n'est pas responsable de ce type d'accidents.

• Samsung n'est pas responsable de dommages causés au produit ou de dommages corporels causés par l'utilisation d'un support mural non VESA ou non spécifié ou par le manquement du consommateur à suivre les instructions d'installation du produit.

• Deux personnes doivent procéder à l'installation du produit sur une paroi.

• Les dimensions standard pour les nécessaires de support mural sont présentées dans le tableau ci-dessous. Nom du modèle Spécications de trou de vis VESA (A * B) en millimètres (pouces) Vis standard Quantité DC43H / DC43J / DC49J 200 x 200 (7.9 x 7.9) M8 4 DC49H / DC55H 400 x 400 (15.8 x 15.8)

N'installez pas votre nécessaire de support mural tant que votre produit est sous tension. Cela pourrait entraîner des blessures corporelles dues à un choc électrique.

Si vous souhaitez utiliser un support mural, assurez-vous qu'il vous permettra de retirer le produit du support sans utiliser d'outils supplémentaires. (Modèles pris en charge: DCJ) Installation du support mural Installation du nécessaire de support mural Le nécessaire de support mural (vendu séparément) vous permet de fixer le produit à un mur. Pour obtenir plus d'information sur l'installation du support mural, consultez les instructions fournies avec le support mural. Nous vous conseillons de communiquer avec un technicien pour obtenir de l'aide lors de l'installation du support mural. Samsung Electronics n'est pas responsable de dommages causés au produit ou de dommages corporels infligés à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide.26 Télécommande (RS232C) Connexion du câble Câble RS232C InterfaceRS232C (9 broches)BrocheTxD (N°2), RxD (N°3), GND (N°5)Débit binaire9600 bpsBits d'information8 bitsParitéAucuneBit d'arrêt1 bitsContrôle de uxAucuneLongueur maximale15 m (type blindé seulement) • Affectation des broches1 2 3 4 56 7 8 95 4 3 2 19 8 7 6<Type mâle> <Type femelle> Broche Signal

Détecter la porteuse de données Données reçues Données transmises Préparer le terminal de données Fil de terre de signalisation Préparer le modem Demande d'émission Prêt à émettre Indicateur de sonnerie27

• Câble RS232C Connecteur: D-Sub 9 broches à câble stéréo

-P1- -P1- -P1- -P2- -P2- Type mâle Rx

• Affectation des broches

No de broche Couleur standard Signal 1 Blanc et orange TX+ 2 Orange TX- 3 Blanc et vert RX+ 4 Bleu NC 5 Blanc et bleu NC 6 Vert RX- 7 Blanc et brun NC 8 Brun NC28

• Connecteur: RJ45 Câble LAN direct (PC à HUB) RJ45 HUB

Veillez à connecter l'adaptateur RS232C(IN) au port RS232C IN sur le produit. RS232C IN30 Codes de commande Visualisation de l'état de commande (commande Get control) En-tête Commande ID Longueur des donnéesSomme de contrôle0xAA Type de commande

Contrôle en cours (commande Set control) En-tête Commande ID Longueur des donnéesDonnées Somme de contrôle0xAA Type de commande1 Valeur Commande No Type de commande Commande Plage de valeurs

Contrôle de l'alimentation 0x11 0~1 Contrôle du volume 0x12 0~100 Contrôle de la source d'entrée 0x14 - Contrôle du mode d'affichage 0x18 -

Contrôle de la taille d'écran 0x19 0~255

Contrôle activer/désactiver ISI 0x3C 0~1 Contrôle du réglage automatique (PC et BNC seulement)0x3D 0 No Type de commande Commande Plage de valeurs

Contrôle du mode vidéomosaïque 0x5C 0~1

Verrouillage de sécurité 0x5D 0~1

Activation du mode vidéomosaïque 0x84 0~1

Contrôle utilisateur du mode vidéomosaïque0x89 -

• Toutes les communications sont formatées en hexadécimal. La somme de contrôle est calculée en additionnant toutes les valeurs à l'exception de l'en-tête. Si la somme de contrôle affiche plus de 2 chiffres comme indiqué ci-dessous (11+FF+01+01=112), le premier chiffre est supprimé. Par exemple: Mise sous tension & ID=0 En-tête Commande ID Longueur des donnéesDonnées 1 Somme de contrôle0xAA 0x11 1 "Power"En-tête Commande ID Longueur des donnéesDonnées 1 120xAA 0x11 1 1
• Pour contrôler tous les appareils connectés par câble série simultanément sans égard aux ID, réglez l'ID à «0xFE» et transmettez les commandes. Les commandes seront exécutées pour chaque appareil mais l'accusé de réception (ACK) ne répondra pas.31 Contrôle de l'alimentation Fonction

Commande ID données Somme de contrôle 0xAA 0x11 0

Commande ID données Données Somme de contrôle 0xAA 0x11 1

Accusé de réception (Ack) Commande ID données Accusé de

Nak Commande ID données Accusé de

Contrôle du volume Fonction

Visualisation de l'état du volume (Get Volume Status) Commande ID données Somme de contrôle 0xAA 0

Commande ID données Données Somme de contrôle 0xAA 1 "Volume"

Accusé de réception (Ack) Commande ID données Accusé de réception/

Nak Commande ID données Accusé de réception/

Contrôle de la source d'entrée

• Fonction La source d'entrée d'un appareil peut être modifiée à l'aide d'un PC.

• Visualisation de l'état de la source d'entrée (Get Input Source Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x14 0

• Réglage de la source d'entrée (Set Input Source) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x14 1 "Input Source" "Input Source": code de source d'entrée à régler sur un produit. 0x14 PC 0x18 DVI 0x0C Source d'entrée 0x08 Composant 0x20 MagicInfo 0x1F DVI_video 0x30 RF (TV) 0x40 DTV 0x21 HDMI1(HDMI) 0x22 HDMI1_PC(HDMI_PC) 0x23 HDMI2 0x24 HDMI2_PC

DVI_video, HDMI1_PC(HDMI_PC) et HDMI2_PC ne peuvent pas être utilisés avec la commande Set. Ils ne répondent qu'aux commandes «Get».

Les sources d'entrée disponibles peuvent différer selon le modèle.

MagicInfo est uniquement disponible sur les modèles contenant la fonction MagicInfo.

RF (TV), DTV ne sont disponibles que sur les modèles qui incluent une fonction TV.

• Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x14 "Input Source" "Input Source": code de source d'entrée à régler sur un produit.

• Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x14 "ERR" "ERR" : Un code indiquant l'erreur survenue.33 Contrôle du mode d'affichage

• Fonction Le mode plein écran d'un appareil peut être modifié à l'aide d'un ordinateur. Le mode écran ne peut pas être contrôlé lorsque la fonction Vidéomosaïque est activée.

Cette commande ne peut être utilisée que sur les modèles qui comprennent un téléviseur.

• Visualisation de l'état de l'écran (Get Screen Mode Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x18 0

• Réglage de la taille d'image (Set Picture Size) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x18 1 "Screen Mode" "Screen Mode": Un code qui règle l'état de l'appareil 0x01 16 : 9 0x04 Zoom 0x31 Zoom large 0x0B 4 : 3

• Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x18 "Screen Mode" "Screen Mode": Un code qui règle l'état de l'appareil

• Nak En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x18 "ERR" "ERR" : Un code indiquant l'erreur survenue. Contrôle de la taille d'écran

• Fonction La dimension de l'écran d'un appareil peut être modifiée à l'aide d'un ordinateur.

• Visualisation de la taille d'écran (Get Screen Size Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x19 0

• Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x19 "Screen Size" "Screen Size": Dimension d'écran du produit (plage: de 0 à 255, unité : pouce)

• Nak En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x19 "ERR" "ERR" : Un code indiquant l'erreur survenue.34 Contrôle Activer/Désactiver ISI Fonction

Vidéomosaïque a la valeur Activer

Commande ID données Somme de contrôle 0xAA 0x3C 0

Commande ID données Données Somme de contrôle 0xAA 0x3C 1 "PIP"

Accusé de réception (Ack) Commande ID des données Accusé de

Nak Commande ID des données

Contrôle du réglage automatique (PC et BNC seulement) Fonction

Commande ID données Données Somme de contrôle 0xAA 0x3D 1 "Auto

Accusé de réception (Ack) Commande ID des données Accusé de réception/

Nak Commande ID des données Accusé de réception/

Contrôle du mode vidéomosaïque Fonction Le mode Vidéomosaïque Vidéomosaïque

Commande ID données Somme de contrôle 0xAA 0x5C 0

Commande ID données Données Somme de contrôle 0xAA 0x5C 1

Plein écran Naturel Accusé de réception (Ack) Commande ID des données Accusé de

Nak Commande ID des données Accusé de

Verrouillage de sécurité Fonction Verrouillage de sécurité

Commande ID données Somme de contrôle 0xAA 0x5D 0

Commande ID données Données Somme de contrôle 0xAA 0x5D 1

Accusé de réception (Ack) Commande ID données Accusé de

Nak Commande ID des données Accusé de

Activation du mode vidéomosaïque Fonction

Obtenir l'état Activé/Désactivé du mode vidéomosaïque Commande ID données Somme de contrôle 0xAA 0

Commande ID données Données Somme de contrôle 0xAA 1

Accusé de réception (Ack) Commande ID données Accusé de réception/

Nak Commande ID données Accusé de réception/

Contrôle utilisateur du mode vidéomosaïque Fonction

Obtenir l'état du mode vidéomosaïque Commande ID données Somme de contrôle 0xAA 0

Commande ID des données Val1 Somme de contrôle 0xAA

Modèle de vidéomosaïque 10x10

0xF1 0xF2 0xF3 0xF4 0xF5 0xF6 N/A N/A N/A N/A N/A N/A N/A N/A N/A38 Wall_SNo : Code du Numéro de produit défini sur l'appareil Modèle de vidéomosaïque 10x10: ( 1 ~ 100) Dénir le nombre Données 1 0x01 2 0x02

• Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Val2 Somme de contrôle 0xAA 0xFF 4 'A' 0x89 Wall_Div Wall_SNo

• Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x89 ERR "ERR" : Un code indiquant l'erreur survenue.39 Connexion et utilisation d’un périphérique source Chapitre03 Avant la connexion Points à vérier avant la connexion ―Avant la connexion à un périphérique source, lisez le manuel de l'utilisateur qui accompagne ce périphérique.Le nombre et les emplacements des ports sur les périphériques sources peuvent varier d'un appareil à l'autre. ―Évitez de brancher le câble d'alimentation tant que les connexions ne sont pas terminées.Le branchement du câble d'alimentation durant une connexion peut endommager l'appareil. ―Connectez les ports du son correctement: gauche = blanc et droit = rouge. ―Vérifiez les types de ports à l'arrière de l'appareil que vous souhaitez connecter. Connexion à un PC
• Évitez de brancher le câble d'alimentation avant de brancher tous les autres câbles.Assurez-vous de connecter un périphérique source avant de brancher le câble d'alimentation. • Un PC peut être connecté à l'appareil de différentes manières.Sélectionnez une méthode de connexion qui convient à votre PC. ―Les pièces de connexion peuvent varier selon les produits. Connexion à l'aide d'un câble DVI-RGB DCH: DVI/PC/MAGICINFO INDCJ: DVI/MAGICINFO INDCH: AUDIO INDCJ: DVI/HDMI/AUDIO IN40 Connexion à l'aide d'un câble DVI (type numérique)

Vous pouvez utiliser le portDVI sur le produit comme portHDMI en utilisant un adaptateurDVI-HDMI. HDMI

Connexion à l'aide d'un câble HDMI-DVI

Lorsque vous connectez un PC au produit au moyen d'un câble HDMI-DVI, définissez l'option Entrer le nom sur DVI PC pour accéder au contenu vidéo et audio stocké sur le PC.

Connexion à l'aide d'un câble HDMI

Connexion à un périphérique vidéo

• Évitez de brancher le câble d'alimentation avant de brancher tous les autres câbles. Assurez-vous de connecter un périphérique source avant de brancher le câble d'alimentation.

• Vous pouvez connecter un périphérique vidéo à l'appareil à l'aide d'un câble.

Les pièces de connexion peuvent varier selon les produits.

Appuyez sur le bouton SOURCE de la télécommande pour changer de source. Connexion à l'aide d'un câble AV DCH: AUDIO INDCJ: DVI/HDMI/AUDIO INDCH: AV IN / COMPONENT INDCJ: AV/COMPONENT IN Connexion à l'aide du câble composant

Connexion à l'aide d'un câble HDMI-DVI

La fonction audio ne sera pas activée si l'appareil est connecté à un périphérique vidéo par un câble HDMI-DVI. Pour résoudre cette situation, connectez aussi un câble audio dans les ports audio de l'appareil et du périphérique vidéo. Lorsque vous connectez un périphérique vidéo au produit à l'aide d'un câble HDMI-DVI, définissez l'option Entrer le nom sur AppareilsDVI pour accéder au contenu vidéo et audio stocké sur le périphérique vidéo.

Les résolutions prises en charge sont les suivantes: 1080p (50/60Hz), 720p (50/60Hz), 480p et 576p.

DCJ: DVI/MAGICINFO IN44

Connexion à l'aide d'un câble HDMI Utilisation d'un câble HDMI ou d'un câble HDMI à DVI (jusqu'à 1080p)

• Pour obtenir une meilleure qualité d'image et de son, connectez un périphérique numérique à l'aide d'un câble HDMI. • Un câble HDMI est compatible avec les signaux vidéo et audio numériques et ne requiert pas de câble audio. – Pour connecter le produit à un périphérique numérique qui ne prend pas en charge la sortie HDMI, utilisez un câble HDMI-DVI et des câbles audio.
• L'image ou le son peuvent alors s'avérer défaillants si un périphérique utilisant une ancienne version du mode HDMI est connecté à l'appareil. En présence de tels problèmes, informez-vous auprès du fabricant du périphérique au sujet de la version HDMI et demandez une mise à niveau si elle est périmée. • Assurez-vous d'utiliser un câble HDMI d'une épaisseur de 14 mm ou moins.
• Assurez-vous aussi d'acquérir un câble HDMI homologué. Autrement, l'affichage peut faire défaut ou une erreur de connexion peut survenir. • Un câble HDMI haute vitesse ou doté d'Ethernet est recommandé.Cet appareil ne prend pas en charge la fonction Ethernet via HDMI.DCH: HDMI 1, HDMI 2DCJ: HDMI IN 1, HDMI IN 2 Connexion à un système audio ―Les pièces de connexion peuvent varier selon les produits. AUDIO OUT45 Branchement de l'antenne

Les pièces de connexion peuvent varier selon les produits.

Lorsque l'appareil est mis sous tension pour la première fois, les paramètres de base sont configurés automatiquement. Veillez à ce que les fils à l'intérieur du câble de l'antenne ne soient pas pliés. ANT IN Connexion du câble LAN

Les pièces de connexion peuvent varier selon les produits. RJ45

• Utilisez un câble Cat7 (de type *STP) pour la connexion. *paire torsadée blindée46 Fixation du boîtier réseau (vendu séparément)

Modèles pris en charge: DCH

Placez le boîtier réseau comme indiqué.

Tout d'abord, insérez les pattes du boîtier réseau dans les fentes (

) du support de fixation. Les pattes doivent s'accrocher au support. Puis, alignez-le sur les trous (

Fixez le boîtier réseau aux supports de fixation préalablement fixés.47 Connexion du boîtier du réseau (vendu séparément) Pour plus d'information sur la façon de connecter un boîtier de réseau, reportez-vous au guide d'utilisation accompagnant le boîtier à l'achat. MagicInfo Pour utiliser MagicInfo, un boîtier de réseau (vendu séparément) doit être connecté à l'appareil. ―Pour modifier les paramètres de MagicInfo, lancez MagicinfoSetupWizard depuis le bureau. ― Pour plus d'informations sur l'utilisation de MagicInfo, reportez-vous au DVD fourni avec le boîtier de réseau. ―L'information de cette section peut être modifiée sans préavis pour des raisons d'amélioration de la qualité. ― Si un problème survient suite à l'installation d'un système d'exploitation différent de celui fourni avec le boîtier de réseau, à la restauration de la version précédente du système d'exploitation, ou à l'installation d'un logiciel incompatible avec le système d'exploitation fourni, vous ne pourrez pas bénéficier de l'assistance technique et toute visite d'un technicien de service vous sera facturée. Vous ne pourrez pas non plus vous prévaloir d'un échange de produit ou d'un remboursement. MagicInfo Setup Wizard - v.1.12Select Application - step 1MagicInfo Pro (LAN, WAN based version)MagicInfo-i Premium (Web-based version)Select Later< Back(B) Next(N) > Finish Cancel Activation du mode MagicInfo

Une fois le boîtier de réseau (vendu séparément) installé et connecté à l'appareil, mettez ce dernier sous tension.

Appuyez sur le bouton SOURCE de la télécommande, puis sélectionnez MagicInfo. La connexion du boîtier réseau au port DVI/MAGICINFO IN(DVI/PC/MAGICINFO IN) sur le produit entraînera la modification de Source (passe de DVI à MagicInfo).

Sélectionnez l'application par défaut que vous souhaitez lancer au démarrage de MagicInfo.48 MagicInfo Setup Wizard - v.1.12 Select TCP/IP - step 2 Obtain an IP address automatically Use the following IP address: IP address: Subnet mask: Default gateway:

Sélectionnez la langue. (La langue par défaut est English.)

Sélectionnez un mode d'affichage.

Vérifiez à nouveau les réglages que vous venez d'effectuer.

Si l'icône d'exécution ne s'affiche pas, cliquez deux fois sur l'icône MagicInfo depuis le bureau. L'icône apparaîtra dans la partie inférieure droite de l'écran.49 Modication de la source d'entrée Source SOURCE → Source Source HDMI1 HDMI2AV PCComposantes DVI – L'image affichée peut varier selon le modèle. Source vous permet de sélectionner parmi une variété de sources et de modifier les noms des périphériques. Vous pouvez afficher l'écran d'un périphérique connecté à l'appareil. Depuis la liste des sources, sélectionnez une source pour afficher l'écran correspondant. ― La source d'entrée peut aussi être modifiée à l'aide du bouton SOURCE de la télécommande. L'affichage de l'écran peut s'avérer défaillant si la source sélectionnée ne correspond pas au périphérique. Entrer le nom SOURCE → Source → TOOLS → Entrer le nom → ENTER E Personnalise le nom d'un périphérique externe connecté. ― La liste peut inclure les périphériques source ci-dessous. Les périphériques Source énumérés diffèrent en fonction de la source sélectionnée. Magnétoscope / DVD / Décodeur câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeu / Caméscope / PC / DVI PC / AppareilsDVI / TV / TV IP / Blu-ray / HD DVD / DMA Information SOURCE → Source → TOOLS → Information → ENTER E Permet d'obtenir des informations détaillées sur l'appareil externe choisi.50 Utilisation du contrôle multiécran Installation/Désinstallation du contrôle multiécran Installation de l'appareil ―L'installation du contrôle multiécran peut être affectée par les caractéristiques de la carte vidéo, de la carte mère et du réseau. Cliquez sur le programme d'installation MDC Unified. Sélectionnez une langue pour l'installation. Cliquez ensuite sur OK.

Lorsque l'écran "Welcome to the InstallShield Wizard for MDC_Unified" apparaît, cliquez sur "Next".

Dans la fenêtre "License Agreement" affichée, sélectionnez "I accept the terms in the license agreement" et cliquez sur "Next".

Dans la fenêtre "Customer Information" affichée, remplissez tous les champs d'information, puis cliquez sur "Next".

Dans la fenêtre "Destination Folder" affichée, vérifiez le chemin d'accès du répertoire où installer le programme puis cliquez sur "Next". ―Si le chemin d'accès n'est pas précisé, le programme sera installé dans le répertoire par défaut.

Dans la fenêtre "Ready to Install the Program" affichée, vérifiez le chemin d'accès au répertoire d'installation du programme et cliquez sur "Install". La progression de l'installation sera affichée.

Cliquez sur "Finish" dans la fenêtre "InstallShield Wizard Complete" affichée. Sélectionnez "Launch MDC Unified" et cliquez sur "Finish" pour lancer le programme de contrôle multiécran.

L'icône de raccourci MDC Unified sera créée sur le bureau suite à l'installation. ―L'icône d'exécution du contrôle multiécran peut ne pas s'afficher, tout dépendant du système PC ou des caractéristiques de l'appareil. ―Appuyez sur F5 si l'icône d'exécution n'apparaît pas. Désinstallation

Sélectionnez Paramètres > Panneau de configuration dans le menu Démarrer, puis cliquez deux fois sur Ajout/Suppression de programmes.

Sélectionnez MDC Unified depuis la liste et cliquez sur Modifier/Supprimer. "MDC" (contrôle multiécran) est une application qui vous permet de commander aisément et simultanément plusieurs périphériques d'affichage à partir d'un ordinateur. Pour obtenir des détails sur la manière d'utiliser le programme MDC, reportez-vous à l'Aide après avoir installé le programme. Le programme MDC est disponible sur le site Web. Chapitre0451 Connexion à MDC Utilisation de MDC via Ethernet Entrez l'IP du périphérique d'affichage principal et connectez le périphérique à l'ordinateur. Il est possible de connecter les périphériques d'affichage à l'aide d'un câble LAN. Connexion à l'aide d'un câble LAN direct Plusieurs produits peuvent être branchés à l'aide du port RJ45 situé sur le produit et des ports LAN du HUB. RJ45 HUB Moniteur1Moniteur2Ordinateur52 Réglage de l'écran Configurez les paramètres Image (Contre-jour, Nuance coul., etc.). La disposition des options du menu Image peut varier en fonction du produit. Chapitre05 Image Mode MENU m → Image → Image Mode → ENTER E

ImageContre-jourContrasteLuminositéNettetéCouleurTeinte (V/R)

Image Mode InformationV50 R – L'image affichée peut varier selon le modèle. Sélectionnez un mode d'image (Image Mode) adapté à l'environnement de service de l'appareil. Les options Image Mode affichées varient en fonction de la source d'entrée en cours. Si la source d'entrée est PC, DVI(PC), HDMI(PC)

• Information: ce mode permet de réduire la fatigue oculaire. Il est adapté à la présentation d'informations au public.
• Publicité: ce mode est adapté à l'affichage de contenu vidéo, ainsi que de publicités à l'intérieur ou à l'extérieur.
• Calibré: dans ce mode, les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Color Expert sont appliqués. – Pour bien définir le mode Calibré, assurez-vous de configurer les paramètres de qualité d'image, tels que la luminosité, la couleur, le gamma et l'uniformité à l'aide du programme de calibrage des couleurs Color Expert. – Pour télécharger le programme Color Expert, rendez-vous sur le site www.samsung.com/displaysolutions. Si la source d'entrée est TV, AV, Composantes, DVI(AV), HDMI(AV)

• Dynamique: ce mode est approprié lorsque lumière ambiante est vive.

• Standard: ce mode convient généralement pour tout type d'environnement.
• Cinéma: ce mode permet de réduire la fatigue oculaire.
• Calibré: dans ce mode, les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Color Expert sont appliqués. – Pour bien définir le mode Calibré, assurez-vous de configurer les paramètres de qualité d'image, tels que la luminosité, la couleur, le gamma et l'uniformité à l'aide du programme de calibrage des couleurs Color Expert. – Pour télécharger le programme Color Expert, rendez-vous sur le site www.samsung.com/displaysolutions.53 Contre-jour / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) MENU m → Image → ENTER E

Image Contre-jour Contraste Luminosité Netteté Couleur Teinte (V/R)

Image Mode Information V50 R – L'image affichée peut varier selon le modèle.Votre appareil est doté de plusieurs options pour régler la qualité de l''image. Source d'entrée Image Mode Options ajustables PC, DVI, HDMI1, HDMI2, MagicInfo (lorsqu'un ordinateur est connecté) Information / Publicité Contre-jour / Contraste / Luminosité / NettetéCalibré Contre-jour TV, AV, Composantes, DVI, HDMI1, HDMI2 (720p, 1080i, 1080p) Dynamique / Standard / Cinéma Contre-jour / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R)Calibré Contre-jour ― Lorsque vous modifiez les paramètres Contre-jour, Contraste, Luminosité, Netteté, Couleur ou Teinte (V/R), l'OSD est ajusté en conséquence. ―Vous pouvez régler et sauvegarder les réglages de chaque périphérique connecté à une entrée de l'appareil. ―La réduction de la luminosité de l'image réduira aussi la consommation d'énergie. Gamma MENU m → Image → Gamma → ENTER E Gamma 0 – L'image affichée peut varier selon le modèle.Règle l'intensité des couleurs primaires. ― Si Image Mode a la valeur Dynamique, Gamma est désactivé. Si Image Mode a la valeur Calibré, Gamma est désactivé.54 Valeur d’étalonnage MENU m → Image → Valeur d’étalonnage → ENTER E Image Valeur d’étalonnage Ne pas appliquer – L'image affichée peut varier selon le modèle. Choisissez d'appliquer ou non aux modes Informations et Publicités les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Color Expert.

• Ne pas appliquer / Appliquer

Pour télécharger le programme Color Expert, rendez-vous sur le site www.samsung.com/displaysolutions.

Image Format Position Sélection de la dénition Image Format Désactiver Zoom1 – L'image affichée peut varier selon le modèle. Ajustez la position de l'image. La fonction Position n'est disponible que si Image Format a la valeur Zoom1, Zoom2, Format large, Plein écran. ― Pour utiliser la fonction Position après avoir sélectionné Zoom1, Zoom2, Format large ou Plein écran, procédez comme suit.

Appuyez sur le bouton d pour sélectionner Position. Appuyez sur le bouton E.

Appuyez sur le bouton u ou d pour déplacer l'image vers le haut ou le bas.

Appuyez sur le bouton E. Zoom/Position

Image Format Zoom/Position Sélection de la dénition Image Format Désactiver Personnalisé – L'image affichée peut varier selon le modèle. ― Pour utiliser la fonction Zoom/Position après avoir sélectionné Personnalisé dans DVI, HDMI1, HDMI2 (1080i / 1080p), Composantes (1080i / 1080p) ou Personnalisé, procédez comme suit.

Appuyez sur le bouton d pour sélectionner Zoom/Position. Appuyez sur le bouton E.

Sélectionnez Zoom ou Position. Appuyez sur le bouton E.

Appuyez sur le bouton u/d/l/r pour déplacer l'image.

Appuyez sur le bouton E. ― Pour restaurer la position d'origine de l'image, sélectionnez Réinitialiser sur l'écran Zoom/Position. L'image sera placée à sa position par défaut. Sélection de la dénition

– Disponible en mode PC – 58 Réglage écran PC MENU m → Image → Réglage écran PC → ENTER E Réglage écran PC Afné Position Rétablir l'image Grain

– Disponible en mode PC uniquement. – L'image afchée peut varier selon le modèle.

• Grain / Affiné Supprime ou réduit le bruit d'image. Si le bruit n'est pas éliminé grâce aux seuls réglages précis, utilisez la fonction Grain pour ajuster au mieux la fréquence (Grain), puis réutilisez les réglages précis. Une fois que le bruit a été réduit, ajustez l'image à nouveau afin qu'elle s'aligne sur le centre de l'écran.

• Position Pour régler la position de l'écran du PC si elle n'est pas centrée ou ne s'adapte pas à l'écran de l'appareil. Appuyez sur le bouton

pour régler la position verticale. Appuyez sur le bouton

pour régler la position horizontale.

• Rétablir l'image Rétablit l'image à ses réglages par défaut.59 ISI MENU m → Image → ISI → ENTER E Image ISI – L'image affichée peut varier selon le modèle. – Pour le son ISI, reportez-vous aux instructions Sélect. son. – Il est possible que l'image de la fenêtre ISI vous semble légèrement anormale lorsque vous utilisez l’écran principal pour un jeu ou le karaoké. – L'option ISI n'est activée que si la fonction Vidéomosaïque est réglée sur Désactiver. – Si Image Mode a la valeur Calibré, ISI est désactivé. Paramètres ISI L'image provenant de la source vidéo externe sera affichée sur l'écran principal, tandis que l'image du produit sera sur l'écran d'image secondaire PIP. Image principale Image secondaire TV PC, DVI, Composantes, HDMI1, HDMI2, MagicInfo AV PC, DVI, HDMI1, HDMI2, MagicInfo Composantes TV, DVI, HDMI1, HDMI2, MagicInfo PC TV, AV, HDMI1, HDMI2, MagicInfo DVI TV, AV, Composantes HDMI1, HDMI2 TV, PC, AV, Composantes ―Les sources d'entrée disponibles peuvent différer selon le modèle.
• ISI (Désactiver / Activer): activez ou désactivez la fonction PIP.

• Source: vous pouvez sélectionner la source de l'image secondaire.

• Antenne (Antenne / Câble): sélectionnez Antenne ou Câble comme source d'entrée de l'écran secondaire. ―Cette option est activée si le deuxième écran est défini sur TV. • Chaîne: Sélectionnez la chaîne de l'écran secondaire. ―Cette option est activée si le deuxième écran est défini sur TV.
• Taille ( , , , , , ) : sélectionnez la taille de l'image secondaire.

• Position ( , , , ): sélectionnez la position de l'image secondaire. ―En mode ( , , vous ne pouvez pas sélectionner Position.

• Sélect. son (Principale / Secondaire): vous pouvez choisir d'écouter le son à partir de l'image Principale ou de l'image Secondaire.60 Réglages avancés MENU m → Image → Réglages avancés → ENTER E Réglages avancés Tonalité noire Ton chair Mode RVB uniqu. Espace couleur Équilibrage du blanc Luminosité mouvement Contraste dyn. Désactiver

Désactiver Natif Désactiver Moyen – L'image affichée peut varier selon le modèle. Source d'entrée Image Mode Réglages avancés PC, DVI, HDMI1, HDMI2, MagicInfo (lorsqu'un ordinateur est connecté)Information / Publicité Équilibrage du blanc TV, AV, Composantes, DVI, HDMI1, HDMI2 Standard / Cinéma Contraste dyn. / Tonalité noire / Ton chair / Mode RVB uniqu. / Espace couleur / Équilibrage du blanc / Luminosité mouvement ―Les sources d'entrée disponibles peuvent différer selon le modèle. ― Si Image Mode a la valeur Dynamique, Réglages avancés est désactivé. Si Image Mode a la valeur Calibré, Réglages avancés est désactivé.61 Réglages avancés Tonalité noire Ton chair Mode RVB uniqu. Espace couleur Équilibrage du blanc Luminosité mouvement Contraste dyn. Désactiver

Désactiver Natif Désactiver Moyen – L'image affichée peut varier selon le modèle. Contraste dyn. Règle le contraste de l'écran.

• Désactiver / Bas / Moyen / Élevé Tonalité noire Sélectionne le niveau de noir pour régler la profondeur d'écran.

• Désactiver / Sombre / Plus foncé / Le plus foncé Ton chair Accentuez les tons rose Ton chair. Mode RVB uniqu. Affiche les couleurs Rouge, Vert et Bleu pour permettre des réglages précis de la teinte et de la saturation.

• Désactiver / Rouge / Vert / Bleu Espace couleur Règle la palette et la variété des couleurs (l'espace couleur) disponibles pour créer des images.

• Auto / Natif62 Équilibrage du blanc Règle la température de couleurs pour obtenir une image plus naturelle.

• Décal.-R / Décal.-V / Décal.-B: Règle l'obscurité de chaque couleur (rouge, vert, bleu).

• Gain-R / Gain-V / Gain-B: Règle la luminosité de chaque couleur (rouge, vert, bleu).

• Réinitialiser: Rétablit les valeurs par défaut de l'option Équilibrage du blanc. Luminosité mouvement Réduit la consommation d'énergie en réduisant la luminosité de l'écran lorsque l'image est en mouvement.

• Désactiver / Activer63 Options d'image MENU m → Image → Options d'image → ENTER E Options d'image Température des couleurs Image claire numérique Filtre bruit MPEG Nv nr HDMI Mode Film Rétroéclairage dynamique Nuance coul. 10000K Désactiver Désactiver Normal Désactiver Désactiver Standard – L'image affichée peut varier selon le modèle. Sélectionnez une option à l'aide des touches de déplacement u et d, puis appuyez sur E. Utilisez les touches de déplacement pour modifier le paramètre, puis appuyez sur E. Source d'entrée Image Mode Options d'image PC, MagicInfo Information / Publicité Nuance coul. / Température des couleurs / Rétroéclairage dynamiqueCalibré Rétroéclairage dynamique

(lorsqu'un ordinateur est connecté) Information / Publicité Nuance coul. / Température des couleurs / Nv nr HDMI / Rétroéclairage dynamiqueCalibré Nv nr HDMI / Rétroéclairage dynamique TV, AV Dynamique / Standard / CinémaNuance coul. / Température des couleurs / Image claire numérique / Filtre bruit MPEG / Mode Film / Rétroéclairage dynamiqueCalibré Image claire numérique / Filtre bruit MPEG / Mode Film / Rétroéclairage dynamiqueDVI, Composantes, HDMI1, HDMI2Dynamique / Standard / CinémaNuance coul. / Température des couleurs / Image claire numérique / Filtre bruit MPEG / Rétroéclairage dynamiqueCalibré Image claire numérique / Filtre bruit MPEG / Rétroéclairage dynamique ―Les sources d'entrée disponibles peuvent différer selon le modèle.64 Options d'image Température des couleurs Image claire numérique Filtre bruit MPEG Nv nr HDMI Mode Film Rétroéclairage dynamique Nuance coul. 10000K Désactiver Désactiver Normal Désactiver Désactiver Standard – L'image affichée peut varier selon le modèle. Nuance coul. Si la source d'entrée est PC, DVI, HDMI1, HDMI2, MagicInfo (connexion PC).

• Désactiver / Froide / Standard / Chaude Si la source d'entrée est AV, Composantes, DVI, HDMI1, HDMI2 ou TV.

Chaude1 ou Chaude2 est désactivé lorsque Image Mode a la valeur Dynamique.

Il est possible de modifier et sauvegarder les réglages de chaque périphérique connecté à une entrée de l'appareil.

Les sources d'entrée disponibles peuvent différer selon le modèle. Température des couleurs Permet d'ajuster la température de couleur (Rouge/Vert/Bleu). (Plage: 3000K-15000K)

Cette option est activée si Nuance coul. est réglé sur Désactiver. Image claire numérique Si le signal de radiodiffusion reçu par votre produit est faible, vous pouvez activer la fonctionImage claire numérique pour réduire les parasites et les images fantômes susceptibles d'apparaître à l'écran.

• Désactiver / Bas / Moyen / Élevé / Auto / Visualisation auto

Visualisation auto: Lors du changement des canaux analogiques, affiche la force du signal.

La réception du signal est à son maximum lorsque la barre est verte.

Lorsque le signal est faible, essayez toutes les options jusqu'à obtenir la meilleure image de l'appareil. Filtre bruit MPEG Réduit le bruit MPEG afin d'améliorer la qualité de l'image.

• Désactiver / Bas / Moyen / Élevé / Auto65 Nv nr HDMI Sélectionne le niveau de noir de l'écran pour régler la profondeur d'écran.

Cette fonction est disponible uniquement lorsque le signal d'entrée, connecté au produit via un connecteur HDMI1, HDMI2 ou DVI, est défini sur RGB444. Mode Film Ce mode permet de visualiser des films. Règle l'appareil pour détecter et traiter automatiquement les signaux de film provenant de toutes les sources et règle l'image à une qualité optimale.

• Désactiver / Auto1 / Auto2 Rétroéclairage dynamique Ajustement automatique du rétroéclairage pour obtenir le meilleur contraste à l'écran selon les conditions.

La fonction Rétroéclairage dynamique n'est pas disponible lorsque la source d'entrée est réglée sur PC et que Vidéomosaïque a la valeur Activer.66 Image Non MENU m → Image → Image Non → ENTER E Image Image Non Réinitial. image – L'image affichée peut varier selon le modèle. L'écran de l'appareil est éteint, mais le son est toujours actif. Appuyez sur n'importe quelle touche de la télécommande pour que l'écran se rallume. Réinitial. image MENU m → Image → Réinitial. image → ENTER E Réinitial. image Image Image Non – L'image affichée peut varier selon le modèle. Rétablit le mode d'image en cours à ses réglages par défaut.67 Réglage du son Configurez les paramètres audio (Son) du produit. Chapitre06 Son Mode MENU m → Son → Son Mode → ENTER E Son Son ModeSon HDMIEffet sonoreParamètres haut-parleurRéinitial. sonStandardAV(HDMI) – L'image affichée peut varier selon le modèle.Vous pouvez sélectionner le mode son qui convient le mieux à vos préférences. • Standard: permet de sélectionner le mode sonore normal.

• Musique: permet d'accentuer la musique par rapport à la voix.
• Cinéma: offre le meilleur son possible pour les films.
• Voix claire: permet d'accentuer la voix par rapport aux autres sons.

• Amplifier: permet d'augmenter l'intensité des sons aigus pour optimiser l'écoute des malentendants. Si Sélect. le haut-parleur a la valeur Externe, Son Mode est désactivé.68 Son HDMI MENU m → Son → Son HDMI → ENTER E Son Son Mode Son HDMI Effet sonore Paramètres haut-parleur Réinitial. son Standard AV(HDMI) – L'image affichée peut varier selon le modèle. Sélectionnez la sortie audio AV(HDMI) ou PC(DVI).

• AV(HDMI) / PC(DVI)69 Effet sonore MENU m → Son → Effet sonore → ENTER E Son Son Mode Son HDMI Effet sonore Paramètres haut-parleur Réinitial. son Standard AV(HDMI) – L'image affichée peut varier selon le modèle.Configurez votre effet sonore favori pour la sortie audio. ― Si Sélect. le haut-parleur a la valeur Externe, Effet sonore est désactivé. Disponible uniquement lorsque Son Mode a la valeur Standard. DTS TruSurround HD Cette fonction offre une qualité audio virtuelle à 5.1 canaux avec une chaîne à deux enceintes grâce à la technologie HRTF (Head Related Transfer Function).
• Désactiver / Activer DTS TruDialog Cette fonction permet d'augmenter l'intensité des dialogues par rapport à une musique de fond ou des effets sonores afin de bien les entendre.
• Désactiver / Activer Égaliseur Utilisez Égaliseur pour personnaliser les paramètres audio de chaque haut-parleur.

• Balance G/D: permet de régler la balance entre les haut-parleurs gauche et droit.

• 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (ajustement de la bande passante): permet de régler le niveau de fréquences de bande passante spécifiques.
• Réinitialiser: permet de restaurer les paramètres par défaut de l'égaliseur.70 Paramètres haut-parleur MENU m → Son → Paramètres haut-parleur → ENTER E Son Son Mode Son HDMI Effet sonore Paramètres haut-parleur Réinitial. son Standard AV(HDMI) – L'image affichée peut varier selon le modèle. Sélect. le haut-parleur En écoutant la bande sonore d'une émission ou d'un film par l'intermédiaire d'un récepteur externe, peut-être entendrez-vous un écho sonore provoqué par la différence de vitesse de décodage entre les haut-parleurs du produit et les haut-parleurs branchés à votre récepteur audio. Si tel est le cas, attribuez la valeur Externe à votre produit.
• Externe / Interne / Récepteur Lorsque vous réglez Sélect. le haut-parleur sur Externe, les haut-parleurs du produit sont désactivés. Le son sera uniquement diffusé à partir des haut-parleurs externes. Lorsque Sélect. le haut-parleur a la valeur Interne, les haut-parleurs du produit et les haut-parleurs externes sont activés. Les deux fonctionnent normalement. ―Si vous ne recevez aucun signal vidéo, le son sera coupé dans les haut-parleurs de l'appareil ainsi que dans les haut-parleurs externes. Volume auto Le volume peut varier selon le canal utilisé.Égalisez automatiquement le volume lorsque vous passez à un autre canal.
• Désactiver / Normal / Nuit La valeur Normal égalise le volume sur chaque chaîne pour que, lorsque vous changez de chaîne, le volume reste le même. La valeur Nuit égalise et diminue le volume sur chaque canal de manière à le rendre plus silencieux. La valeur Nuit est utile la nuit, lorsque vous souhaitez maintenir un volume faible. ― Pour utiliser la commande de volume d'un périphérique source connecté, réglez Volume auto sur Désactiver. La modification du volume du périphérique source connecté peut ne pas être appliquée si Volume auto a la valeur Normal ou Nuit. ― Si Sélect. le haut-parleur a la valeur Externe, Volume auto est désactivé.71 Réinitial. son MENU m → Son → Réinitial. son → ENTER E Son Son Mode Son HDMI Effet sonore Paramètres haut-parleur Réinitial. son Standard AV(HDMI) – L'image affichée peut varier selon le modèle. Restaurez tous les paramètres d'usine par défaut du son.72 Diffusion Configurez les paramètres Diffusion du produit. Chapitre07 Prog. auto MENU m → Diffusion → Prog. auto → ENTER E Diffusion Prog. autoAntenneListe des chaînesGuideGestionnaire progr.Modier la chaîneModif. FavorisAntenne – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. La fonction Prog. auto permet de mémoriser toutes les chaînes qui sont disponibles en hertzien ou par le biais de votre système de câblage, et de les ajouter à la Liste des chaînes. ―En fonction de votre système de câblage, la mémorisation des chaînes peut prendre jusqu'à45minutes. ― Les chaînes mémorisées sont ajoutées à la liste Chaînes aj.. Ces chaînes seront celles que vous verrez lorsque vous utiliserez les touches des chaînes de votre télécommande.Annulation de la fonction Prog. auto Appuyez sur le bouton Arrêter. Un message Arrêter Prog. auto? apparaît. Appuyez sur le bouton Oui.73 Antenne MENU m → Diffusion → Antenne → ENTER E Diffusion Antenne – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. Avant que votre téléviseur puisse commencer à mémoriser les chaînes disponibles, vous devez préciser le type de source de signal connectée à l'écran LED.

• Antenne / Câble Câble74 Liste des chaînes MENU m → Diffusion → Liste des chaînes → ENTER E Diffusion Liste des chaînes – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. Mémorisez ou supprimez des chaînes. Ajoutez des chaînes favorites ou renommez des chaînes analogiques. Dans Liste des chaînes, sélectionnez la chaîne désirée pour l'afficher instantanément. Pour parcourir Liste des chaînes plus rapidement, appuyez sur les boutons des chaînes. La liste des chaînes défile page par page. Icônes figurant dans la page de la liste des chaînes

: Canal analogique •

: chaîne définie dans la liste des favoris Le fait d'appuyer sur le bouton du curseur de droite ( ) de la télécommande permet d'afficher la page Mode. Mode Antenne Sélectionnez Antenne ou Câble comme mode de chaîne numérique. Modif. Favoris Pour modifier la liste de chaînes favorites, accédez à Modif. Favoris. Favoris 1 ~ Favoris 5 affiche tous les canaux favoris des 5groupes. Chaque groupe s'affiche sur un écran distinct. ― Le téléviseur affiche les groupes de favoris uniquement si vous avez ajouté des favoris à l'aide des pages Favoris

Chaînes aj. affiche tous les canaux ajoutés.75 Guide MENU m → Diffusion → Guide → ENTER E Diffusion Guide – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. Le Guide fournit un aperçu de la programmation de chaque chaîne numérique. Vous pouvez consulter les grilles des programmes et configurer une Gestionnaire progr.. ― Les informations figurant dans le Guide concernent uniquement les chaînes numériques. Les chaînes analogiques ne sont pas prises en charge.Vous pouvez appuyer sur les touches de couleur de la télécommande pour accéder à des fonctions facultatives. Gestionnaire progr. Accédez à la fonction Gestionnaire progr.. Vous pouvez visualiser des informations sur Gestionnaire progr.. Gestionnaire progr. MENU m → Diffusion → Gestionnaire progr. → ENTER E Diffusion Gestionnaire progr. – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. Regardez le canal désiré à une heure programmée. • Chaîne: Permet de sélectionner la chaîne désirée.

• Répéter: Une fois / Manuel / Sam~Dim / Lun~Ven / Quotid. Sélectionnez Manuel si vous souhaitez configurer des paramètres par jour de la semaine.
• Date: Permet de sélectionner la date désirée.
• Heure de début: Réglez l'heure pour regarder le canal désiré.76 Modier la chaîne MENU m → Diffusion → Modifier la chaîne → ENTER E Diffusion Modier la chaîne – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. Gérez les chaînes mémorisées sur votre télévision. Supprimez des chaînes, mémorisez à nouveau les chaînes supprimées ou renommez des chaînes analogiques. ―Configurez les paramètres grâce aux boutons de la télécommande affichés dans le bas de l'écran. Icônes figurant dans la page de modification des chaînes

: Canal analogique •

: chaîne définie dans la liste des favoris Suppression/mémorisation de chaînes Suppression de chaînes Supprimez des chaînes, si nécessaire. Notez que les chaînes que vous supprimez de la catégorie Regardé récemment ou Les plus visionnées ne sont pas supprimées de manière définitive. Les chaînes sont seulement supprimées des catégories. Sélectionnez les chaînes à supprimer. Pour annuler, effectuez une nouvelle sélection.

Une fois les chaînes sélectionnées, choisissez Supprimer sur l'écran pour les supprimer. Nouvelle mémorisation des chaînes suppriméesMémorisez à nouveau des chaînes supprimées, si nécessaire. Les chaînes supprimées apparaissent en gris dans la liste des chaînes. La fonction de mémorisation est activée uniquement pour les chaînes supprimées.

Appuyez sur TOOLS pour afficher la page Outils. Sélectionnez Catégorie dans le menu des sous-options, puis sélectionnez Tous. Dans la liste des chaînes, sélectionnez celles que vous voulez mémoriser à nouveau.

Une fois les chaînes sélectionnées, choisissez Ajouter sur l'écran pour mémoriser à nouveau les chaînes.77 Modification des chaînes mémorisées Le fait d'appuyer sur TOOLS à partir de la page Modifier la chaîne permet d'afficher les options de menu suivantes. Les fonctions disponibles varient selon le signal de diffusion. Nom de l'option Fonctions Catégorie Les chaînes mémorisées sur votre télévision sont classées dans les catégories Tous, Chaînes aj., Regardé récemment et Les plus visionnées. Sélectionnez la catégorie désirée. Modif. Favoris Définissez les chaînes que vous regardez le plus souvent en tant que chaînes favorites. Renommer un canal Renommez les chaînes analogiques selon vos préférences. La longueur maximale d'un nom de chaîne est de 5 caractères. Information Permet d'afficher les informations sur le programme actuellement diffusé.78 Modif. Favoris MENU m → Diffusion → Modif. Favoris → ENTER E Diffusion Modif. Favoris – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. Création d'une liste de chaînes favorites Définissez les chaînes que vous regardez le plus souvent en tant que chaînes favorites. Les chaînes favorites sont signalées par un symbole dans la page Modifier la chaîne ou Liste des chaînes. Vous pouvez définir jusqu'à cinq listes de chaînes favorites. Créez une liste différente pour chaque membre de la famille. ―Configurez les paramètres grâce aux boutons de la télécommande affichés dans le bas de l'écran. Ajout de la chaîne actuelle à une liste de chaînes favorites Ajoutez la chaîne que vous êtes en train de regarder à la liste de chaînes favorites.

Lorsque vous regardez la télévision, appuyez sur TOOLS pour afficher la page Outils. Sélectionnez Modif. Favoris dans le menu des sous-options. Dans la zone d'invite affichée, sélectionnez la liste de chaînes favorites à laquelle ajouter la chaîne actuelle. Sélectionnez OK.

La chaîne actuelle est ajoutée à la liste de chaînes favorites sélectionnée. Sélectionnez OK. Ajout de plusieurs chaînes à une liste de chaînes favorites Ajoutez plusieurs chaînes à une liste de chaînes favorites, si nécessaire.

Sélectionnez Catégorie sur l'écran pour changer de liste de chaînes favorites et choisir celle contenant les chaînes à ajouter. Chaque fois que vous sélectionnez Category, les catégories défilent dans l'ordre suivant: Regardé récemment, Les plus visionnées et Chaînes aj.. Les catégories Regardé récemment et Les plus visionnées sont activées uniquement si elles contiennent des chaînes. Sélectionnez les chaînes souhaitées dans la liste affichée au centre de l'écran.

Sélectionnez Changer Fav. pour changer la liste de chaînes favorites affichée à droite et choisir une nouvelle liste.

Sélectionnez Ajouter sur l'écran. Les chaînes sélectionnées sont regroupées dans une nouvelle liste de chaînes favorites.79 Afchage des chaînes enregistrées dans une liste de chaînes favorites ―Les listes de chaînes favorites n'apparaissent qu'une fois qu'elles ont été créées.Lorsque vous changez de chaînes à l'aide des boutons, vous accédez uniquement aux chaînes enregistrées dans les listes de chaînes favorites.

Sélectionnez Liste des chaînes dans le menu Diffusion. La liste des chaînes s'affiche.

Le fait d'appuyer sur le bouton du curseur de droite ( ) de la télécommande permet d'afficher la page Mode.

Sélectionnez une liste de chaînes favorites comprise entre Favoris 1 et Favoris 5.

Choisissez les chaînes dans la liste sélectionnée. ― Si vous sélectionnez Liste des chaînes pendant que vous regardez une chaîne favorite, la liste de chaînes favorites mise à jour apparaît. Modification des listes de chaînes favorites Le fait d'appuyer sur TOOLS à partir de l'une des pages Favoris 1 - à - Favoris 5 permet d'afficher les options de menu suivantes. Nom de l'option Fonctions Copier dans Favoris Copiez les chaînes d'une liste de chaînes favorites vers une autre liste de chaînes favorites. ―Cette option est disponible uniquement si vous avez sélectionné des chaînes dans une liste de chaînes favorites.Renommer les favoris Changez le nom d'une liste de chaînes favorites. ―Cette option est disponible uniquement si vous avez sélectionné des chaînes dans une liste de chaînes favorites. Antenne Sélectionnez le signal Antenne ou Câble. Modifier la chaîne Gérez les chaînes enregistrées.Information Permet d'afficher les informations sur le programme actuellement diffusé. Suppression de chaînes dans une liste de chaînes favorites Supprimez des chaînes dans une liste de chaînes favorites, si nécessaire.

Sélectionnez Changer Fav. pour changer la liste de chaînes favorites affichée à droite et choisir une nouvelle liste. Choisissez les chaînes à supprimer dans la liste de chaînes favorites sélectionnée.

Sélectionnez Supprimer sur l'écran. Les chaînes sélectionnées sont supprimées de la liste de chaînes favorites. Modication de l'ordre des chaînes dans une liste de chaînes favorites Modifiez l'ordre des chaînes enregistrées dans une liste de chaînes favorites, si nécessaire.

Sélectionnez Changer Fav. pour changer la liste de chaînes favorites affichée à droite et choisir une nouvelle liste. Choisissez les chaînes à réorganiser dans la liste de chaînes favorites sélectionnée.

Sélectionnez Modif. Ordre, puis changez l'ordre des chaînes sélectionnées. Pour valider le nouvel ordre des chaînes, appuyez sur le boutonE.80 Copie de chaînes entre plusieurs listes de chaînes favorites Copiez les chaînes d'une liste de chaînes favorites vers une ou plusieurs autres listes de chaînes favorites, si nécessaire.

Sélectionnez Changer Fav. pour changer la liste de chaînes favorites affichée à droite et choisir une nouvelle liste.

Sélectionnez les chaînes à copier depuis la liste de chaînes favorites à droite.

Appuyez sur TOOLS à l'écran. Les options de sous-menu apparaissent.

Sélectionnez Copier dans Favoris dans le menu des sous-options. Une zone d'invite apparaît.

Sélectionnez les listes de chaînes favorites dans lesquelles copier les chaînes via la zone d'invite. Les chaînes sont enregistrées dans les listes de chaînes favorites sélectionnées.

Avant d'utiliser la fonction Copier dans Favoris, vérifiez que des chaînes ont été enregistrées dans une liste de chaînes favorites. Changement de nom d'une liste de chaînes favorites Renommez une liste de chaînes favorites, si nécessaire.

Sélectionnez Changer Fav. pour changer la liste de chaînes favorites affichée à droite et choisir une nouvelle liste.

Appuyez sur TOOLS à l'écran. Les options de sous-menu apparaissent.

Sélectionnez Renommer les favoris dans le menu des sous-options. Une zone d'invite apparaît.

Renommez la liste de chaînes favorites dans la zone d'invite. La longueur maximale d'un nom de liste de chaînes favorites est de 20 caractères.81 Cong. des chaînes MENU m → Diffusion → Config. des chaînes → ENTER E Diffusion Cong. des chaînes – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. Syn. Précise (chaînes analogiques seulement)Si la réception est bonne, aucun réglage manuel n’est nécessaire; les réglages sont effectués automatiquement durant la recherche et la mémorisation. Si le signal d'une chaîne est faible ou de mauvaise qualité, effectuez un réglage manuel. Faites défiler vers la gauche ou la droite jusqu'à ce que l'image soit claire. ―Les réglages sont appliqués à la chaîne que vous écoutez présentement. ―Les canaux syntonisés mémorisés sont marqués d'un astérisque « * » à droite de leur numéro, dans la zone d'affichage des canaux. ―Pour rétablir la syntonisation de précision, sélectionnez Réinitialiser. Effacer les canaux brouillés (chaînes numériques seulement) Cette fonction permet d'éliminer les chaînes brouillées une fois la fonction Prog. auto terminée. Cette procédure peut nécessiter jusqu'à20à30minutes. Comment arrêter la fonction Effacer les canaux brouillés?

Appuyez sur le bouton E pour sélectionner Arrêter.

Appuyez sur le bouton u pour sélectionner Oui.

Appuyez sur le bouton E. ―Cette fonction n'est disponible qu'en mode Câble.82 Options audio MENU m → Diffusion → Options audio → ENTER E Options audio Langue privilégiée Son multi-piste Décience visuelle – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. Langue privilégiée (pour les diffusions numériques) Sélectionnez une langue à l'aide des touches fléchées vers le haut et vers le bas, puis appuyez sur E. La télédiffusion numérique assure la transmission simultanée de plusieurs pistes de son (par exemple, la traduction simultanée de l’émission en langues étrangères). ―La langue sélectionnée doit faire partie de la liste des langues diffusées. Son multi-piste Sélectionnez une option à l'aide des touches fléchées vers le haut et vers le bas, puis appuyez sur E.

• Mono: Choisissez ce réglage pour les chaînes diffusées en monophonie ou en cas de difficultés avec la réception d’un signal stéréophonique.
• Stéréo: Choisissez ce réglage pour les chaînes diffusées en stéréophonie.

• SAP: Choisissez ce réglage pour écouter une émission diffusée en mode SAP (Separate Audio Program), habituellement un doublage en langue étrangère. ― En fonction du programme diffusé, vous pouvez l'écouter en mode Mono, Stéréo ou SAP. Décience visuelle Un service de description audio est disponible pour les personnes malvoyantes.(pour les diffusions numériques)
• Désactiver / Activer Français Stéréo Désactiver83 Verrouill. Émissions MENU m → Diffusion → Verrouill. Émissions → ENTER E Diffusion Verrouill. Émissions – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. Lorsqu'elle est activée, la fonction Verrouill. Émissions peut bloquer automatiquement la programmation que vous jugez inappropriée pour vos enfants. Vous devez entrer un numéro d’identification personnel (NIP) avant de pouvoir configurer ou modifier les restrictions relatives à la fonction Verrouill. Émissions.

Cette option est disponible lorsque la source d'entrée est TV.

Le code NIP par défaut d'un nouveau produit est «0-0-0-0».

• Classement TV: Vous pouvez bloquer des émissions selon leur classement. Cette fonction vous permet de contrôler les émissions que vos enfants regardent. Le classement télé affiche une grille comportant des verrous. Les catégories ci-dessous figurent à gauche. TV-Y: jeunes enfants / TV-Y7: enfants de 7ans et plus / TV-G : grand public / TV-PG : surveillance parentale recommandée / TV-14: téléspectateurs de 14ans et plus / TV-MA : Adultes Tous : blocage de tous les classements télé. / FV : violence fictive / V : violence / S : scènes de sexe / L : langage grossier / D : dialogues à caractère sexuel

Pour bloquer certains contenus, sélectionnez un verrou, puis appuyez sur E (c'est-à-dire que vous le «fermez»). Par exemple, cliquez sur le verrou à l'intersection de V et TV-MA, vous bloquez ainsi tous les programmes contenant des scènes de violence ou destinés au public adulte. Les verrous sont également destinés aux groupes connexes. Par exemple, si vous cliquez sur TV-Y sous Tous, alors TV-Y7 sera également automatiquement bloqué. De même, si vous cliquez sur TV-G sous Tous, les catégories du groupe des jeunes adultes seront bloquées (TV-G, TV-PG, TV-14 et TV-MA). Les sous-catégories (D, L, S, V) fonctionnement de la même façon. Ainsi, si vous bloquez la sous-catégorie L dans TV-PG, alors les sous-catégories L dans TV-14 et TV-MA seront automatiquement bloquées.

Pour débloquer une catégorie, cliquez sur le verrou. Pour débloquer toutes les catégories d'une ligne, cliquez sur le verrou sous Tous.

Pour regarder une émission bloquée, vous devez entrer le code de sécurité lorsque requis.

• Classement films (MPAA): Vous pouvez bloquer les films en fonction du classement MPAA. La Motion Picture Association of America (MPAA) a établi un système de classification qui fournit aux parents ou adultes exerçant une surveillance des renseignements sur les films convenant aux enfants. Classement films (MPAA) affiche une colonne contenant des verrous et les catégories de classement suivantes. G: Grand public (aucune restriction). / PG: Surveillance parentale recommandée. / PG-13 : supervision des parents fortement recommandée. / R : restreint. Les enfants de moins de 17ans doivent être accompagnés d’un adulte. / NC-17 : non recommandé pour les enfants de moins de 17ans. / X : Adultes seulement. / NR: non classé.

Pour bloquer certains contenus, sélectionnez un verrou, puis appuyez sur E (c'est-à-dire que vous le «fermez»). Par exemple, cliquez sur le verrou X pour bloquer tous les films classés X. Les catégories de classement sont également groupées de sorte que le blocage d'une catégorie entraîne automatiquement le blocage des autres catégories choisies. Par exemple, si vous bloquez la catégorie PG-13, les catégories R, NC- 17 et X seront également automatiquement bloquées.84

• Classement anglais canada: Vous pouvez bloquer des émissions selon leur classification en anglais canadien. Classement anglais canada affiche une colonne contenant des verrous et les catégories de classement suivantes. C: Émissions destinées aux enfants de moins de 8 ans / C8+: Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance. / G: Émissions grand public convenant à tous les auditoires. / PG: Surveillance parentale. / 14+: Émissions dont la teneur peut ne pas convenir, en tout ou en partie, aux enfants de moins de 14 ans / 18+: Émissions pour adultes.

Pour bloquer certains contenus, sélectionnez un verrou, puis appuyez sur E (c'est-à-dire que vous le «fermez»). Par exemple, cliquez sur le verrou 18+ pour bloquer toutes les émissions classées 18+. Les catégories de classement sont également groupées de sorte que le blocage d'une catégorie entraîne automatiquement le blocage des autres catégories choisies. Par exemple, si la classification G est bloquée, les classifications PG, 14+ et 18+ sont automatiquement bloquées.

Pour débloquer une catégorie, cliquez sur le verrou.

• Classement fr. canada : vous pouvez bloquer des émissions selon leur classement français canadien. Classement fr. canada affiche une colonne contenant des verrous et les catégories de classement suivantes. G : grand public / 8 ans+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance. / 13 ans+ : émissions pouvant ne pas convenir aux enfants de moins de 13 ans / 16 ans+ : émissions pouvant ne pas convenir aux enfants de moins de 16 ans / 18 ans+ : Émissions pour adultes.

Pour bloquer certains contenus, sélectionnez un verrou, puis appuyez sur E (c'est-à-dire que vous le «fermez»). Par exemple, cliquez sur le verrou 18 ans+ pour bloquer toutes les émissions classées 18 ans+. Les catégories de classement sont également groupées de sorte que le blocage d'une catégorie entraîne automatiquement le blocage des autres catégories choisies. Par exemple, si vous bloquez la catégorie 18 ans+, les catégories 13 ans+, 16 ans+ et 18 ans+ seront également automatiquement bloquées.

Pour débloquer une catégorie, cliquez sur le verrou.

• Catég. américaine téléchargeable: Il est possible d’utiliser l’information du contrôle parental en visionnant des chaînes numériques.

Si l'information n'est pas téléchargée à partir de la station de radiodiffusion, le menu Catég. américaine téléchargeable est désactivé.

L'information sur le contrôle parental est téléchargée automatiquement lorsqu'on regarde des chaînes numériques. Cela peut prendre quelques secondes.

Le menu Catég. américaine téléchargeable peut être utilisé après le téléchargement de l’information à partir de la station de télédiffusion. Cependant, selon la station émettrice, la fonction pourrait ne pas être accessible.

Les niveaux de contrôle parental diffèrent selon la station de radiodiffusion. Le nom du menu par défaut et l'option Catég. américaine téléchargeable varient selon les données téléchargées.

Même si vous réglez l’affichage à l’écran dans une autre langue, le menu Catég. américaine téléchargeable s’affiche en anglais seulement.

Le blocage d'une cote de classement entraîne automatiquement le blocage des autres catégories comportant un contenu de nature encore plus délicate.

Les catégories (par exemple : Humor Level, etc.) et les niveaux de classification (par exemple : DH, MH, H, etc.) peuvent différer selon la station de télédiffusion.85 Sous-titres MENU m → Diffusion → Sous-titres → ENTER E Diffusion Sous-titres – L'image affichée peut varier selon le modèle. – Disponible en mode TV uniquement. Sous-titres Vous pouvez activer ou désactiver la fonction des sous-titres. Si la fonction des sous-titres n'est pas disponible, il n'y a pas d'affichage à l'écran.

• Désactiver / Activer La fonction Sous-titres ne fonctionne pas avec des périphériques connectés au produit via les prises d'entrées HDMI1, HDMI2. Mode ss-titres codés Vous pouvez sélectionner le mode de sous-titrage souhaité. ―L'option de sous-titrage disponible dépend de l'émission diffusée.
• Par défaut / CC1 ~ CC4 / Texte1 ~ Texte4: (canaux analogiques uniquement) la fonction Sous-titres analogique fonctionne en mode canaux analogiques ou lorsqu'un signal est fourni au produit à partir d'un périphérique externe. (Selon le signal de radiodiffusion, la fonction Sous-titres analogique fonctionne ou non sur les canaux numériques.)
• Par défaut / Service1 ~ Service6 / CC1 ~ CC4 / Texte1 ~ Texte4: (canaux numériques uniquement) la fonction des sous-titres numériques fonctionne sur les canaux numériques. ― Service1 ~ Service6 peut ne pas être disponible en mode de sous-titrage numérique selon le programme diffusé.86 Options de sous-titrage numérique (chaînes numériques seulement) Configurez les paramètres des sous-titres, tels que la taille et la couleur. Réglez chaque option. Lorsque vous avez terminé, sélectionnez Fermer.

• Taille: les options incluent Par défaut, Petits, Standard et Gros. La valeur par défaut est Standard.

• Style des polices: sélectionnez les polices des sous-titres.

• Couleur police: vous pouvez modifier la couleur des lettres. Les options incluent Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. La valeur par défaut est Blanc.

• Couleur arrière-plan: vous pouvez modifier la couleur de l'arrière-plan des sous-titres. Les options incluent Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. La valeur par défaut est Noir.

• Opacité de la police: vous pouvez régler l'opacité du texte. Les options incluent Par défaut, Transparent, Translucide, Opaque et Clignotement.

• Opacité arrière-plan: vous pouvez régler l'opacité de l'arrière-plan des sous-titres. Les options incluent Par défaut, Transparent, Translucide, Opaque et Clignotement.

• Retour par défaut: Cette option fixe les paramètres Taille, Couleur police, Couleur arrière-plan, Opacité de la police et Opacité arrière-plan à leurs réglages par défaut.

Les Options de sous-titrage numérique sont accessibles uniquement lorsque les options Retour par défaut et Service1 ~ Service6 peuvent être sélectionnées en mode Sous-titres.

L'option de sous-titrage disponible dépend de l'émission diffusée.

Le paramètre Retour par défaut permet de rétablir les réglages standard déterminés par le diffuseur.

Vous ne pouvez pas définir la même couleur pour les options Couleur police et Couleur arrière-plan.

Vous ne pouvez pas définir la même couleur pour les options Opacité de la police et Opacité arrière-plan.87 Réseau Chapitre08 État du réseau MENU m → Réseau → État du réseau → ENTER E Vous pouvez vérifier le réseau et l'état de la connexion Internet en cours. Paramètres réseau MENU m → Réseau → Paramètres réseau → ENTER E Configurez les paramètres réseau pour utiliser diverses fonctions avancées, comme la recherche sur Internet, le partage de contenu via un réseau domestique et la mise à jour des fonctions. Type de réseau

• Câble88 Paramètres de réseau (câblé) Connexion à un réseau câblé Vous disposez de trois méthodes différentes pour connecter votre produit à votre réseau local (LAN) à l'aide d'une connexion câblée.

• Vous pouvez connecter votre produit à votre réseau local en connectant le port LAN situé à l'arrière de votre produit à un modem externe à l'aide d'un câble LAN. Voir le schéma ci-dessous. Prise de modem murale Câble de modem Câble LAN Modem externe (ADSL/VDSL) LAN RJ45

• Vous pouvez connecter votre produit à votre réseau local en connectant le port LAN situé à l’arrière du produit à un routeur IP connecté, à son tour, à un modem externe. Utilisez un câble LAN pour effectuer la connexion. Voir le schéma ci-dessous. Prise de modem murale Câble de modem Câble LAN Câble LAN Modem externe (ADSL/VDSL) Routeur IP (pourvu d'un serveur utilisant le protocole DHCP) LAN RJ45

• En fonction de la configuration de votre réseau, il se peut que vous puissiez connecter directement le port LAN situé à l’arrière du produit à une prise réseau murale à l’aide d’un câble LAN. Voir le schéma ci-dessous. Nous attirons votre attention sur le fait que la prise murale est connectée à un modem ou routeur situé en un autre point de la maison. Port LAN sur le mur Câble LAN LAN RJ45 Si vous possédez un réseau dynamique, vous devez utiliser un modem ou routeur ADSL prenant en charge le protocole DHCP (Dynamic Host Configuration Protocol). Les modems de ce type fournissent automatiquement l’adresse IP, le masque de sous-réseau, la passerelle et les valeurs DNS dont votre produit a besoin pour accéder à Internet. Aucune saisie manuelle n’est donc requise. La plupart des réseaux domestiques sont de type dynamique. Certains réseaux nécessitent une adresse IP statique. Si tel est votre cas, vous devez saisir manuellement l’adresse IP, le masque de sous-réseau, la passerelle et les valeurs DNS dans l’écran de configuration réseau de votre produit lors de la configuration de la connexion réseau. Pour obtenir ces données, contactez votre fournisseur d’accès Internet (FAI). Si vous disposez d’un ordinateur Windows, vous pouvez également utiliser ce dernier pour obtenir ces paramètres.

Si votre réseau nécessite une adresse IP statique, vous pouvez utiliser un modem ADSL prenant en charge le protocole DHCP.

En effet, les modems de ce type vous permettent également d’utiliser des adresses IP statiques.89 Configurez la connexion au réseau pour utiliser les services Internet notamment pour les mises à niveau du logiciel. Option Paramètres réseau automatique (câblé) Connectez-vous au réseau à l'aide d'un câble LAN. Vérifiez en premier lieu qu'un câble LAN est connecté. Conguration automatique

Réglez Type de réseau sur Câble dans la page Paramètres réseau.

Appuyez sur le bouton Connexion pour exécuter la fonction Paramètres réseau. – Le bouton Connexion est activé uniquement si le câble LAN est correctement connecté.

L'écran d'essai s'affiche et vérifie la connexion réseau. Une fois la connexion vérifiée, le message "Connexions Internet et au réseau câblé établies." apparaît.

Si la connexion échoue, vérifiez la connexion du port LAN.

Si le processus automatique ne parvient pas à trouver les valeurs de connexion réseau ou si vous voulez établir la connexion manuellement, allez à la section suivante, Configuration réseau Option Paramètres réseau manuelle (câblé) Dans les bureaux, des adressesIP statiques peuvent être utilisées. Si tel est le cas, demandez à l'administrateur réseau l'adresseIP, le masque de sous-réseau, la passerelle et l'adresse du serveur DNS. Saisissez ces valeurs. Obtention des valeurs de connexion au réseau Pour obtenir les valeurs de connexion au réseau sur la plupart des ordinateurs utilisant le système Windows, suivez les étapes ci-après.

Cliquez avec le bouton de droite sur l'icône Réseau dans le coin inférieur droit de l'écran.

Cliquez sur État dans le menu contextuel qui s'affiche.

Dans la boîte de dialogue qui apparaît, cliquez sur l'onglet Support.

Sur la page Support, cliquez sur le bouton Details. Les valeurs de connexion au réseau sont affichées. Conguration manuelle de la connexion réseau

Réglez Type de réseau sur Câble dans la page Paramètres réseau.

Appuyez sur le bouton Connexion pour exécuter la fonction Paramètres réseau. – Le bouton Connexion est activé uniquement si le câble LAN est correctement connecté.

L'écran d'essai s'affiche et le processus de vérification commence. Appuyez sur Arrêter. Le processus de vérification s'arrête.

Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP apparaît.

Sélectionnez le champ supérieur, appuyez sur E, puis réglez Param. IP sur Entrer manuellement. Procédez de la même manière pour chacune des zones de l'Adresse IP.

Si vous réglez Param. IP sur Entrer manuellement, Param. DNS prend automatiquement la valeur Entrer manuellement.

Une fois la saisie terminée, sélectionnez OK en bas de la page, puis appuyez sur E. L'écran d'essai s'affiche et le processus de vérification commence.

Une fois la connexion vérifiée, le message "Connexions Internet et au réseau câblé établies." apparaît.90 Paramètres AllShare MENU m → Réseau → Paramètres AllShare → ENTER E Partagez des expériences en connectant divers dispositifs intelligents. Configurez Partage de contenu. Partage de contenu Autorisez le partage de contenu d'autres appareils sur votre réseau, tels que les téléphones intelligents et les tablettes, avec votre produit. Paramètres serveur réseau MENUm → Réseau → Paramètres serveur réseau → ENTERE Connexion au serveur Connectez-vous au serveur MagicInfo.

• Adresse du serveur / SSL / Port

Si l'option SSL est activée, le serveur est configuré pour utiliser https et le transfert de données est crypté.

Entrez l'adresse IP du serveur et le numéro de port. Utilisez 7001 comme numéro de port. (Si la connexion au serveur est impossible avec le numéro de port7001, demandez à votre administrateur de serveur le numéro de port correct et modifiez-le en conséquence.) Accès serveur Choisissez le mode de connexion au réseau du serveur.

• Permet. / Bloquer FTP Mode Précisez le mode de fonctionnement FTP.

• Actif / Passif91 Nom de l'appareil MENU m → Réseau → Nom de l'appareil → ENTER E Choisissez ou saisissez un nom d'appareil. Ce nom peut être affiché sur les télécommandes réseau sur le réseau.

• Entrée util. / [Signage]Affichage 1 ~ 692 Applications Chapitre09 Liste source Source vous permet de sélectionner parmi une variété de sources et de modifier les noms des périphériques.Vous pouvez afficher l'écran d'un périphérique connecté à l'appareil. Depuis la liste des sources, sélectionnez une source pour afficher l'écran correspondant. ― La source d'entrée peut aussi être modifiée à l'aide du bouton SOURCE de la télécommande. ―L'affichage de l'écran peut s'avérer défaillant si la source sélectionnée ne correspond pas au périphérique. MENU m → Applications → Liste source → ENTER E ApplicationsListe sourceMagicInfo Lite – L'image affichée peut varier selon le modèle. Rafraîchir MENU m → Applications → Liste source → TOOLS → Rafraîchir → ENTER E Si le périphérique voulu est introuvable, sélectionnez Rafraîchir pour actualiser la liste. Entrer le nom MENU m → Applications → Liste source → TOOLS → Entrer le nom → ENTER E Personnalise le nom d'un périphérique externe connecté. ― La liste peut inclure les périphériques source suivants. Les périphériques Source énumérés diffèrent en fonction de la source sélectionnée. Magnétoscope / DVD / Décodeur câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeu / Caméscope / PC / DVI PC / AppareilsDVI / TV / TV IP / Blu-ray / HD DVD / DMA Information MENU m → Applications → Liste source → TOOLS → Information → ENTER E Permet d'obtenir des informations détaillées sur l'appareil externe choisi.93 MagicInfo Lite MENU m → Applications → MagicInfo Lite → ENTER E Applications MagicInfo Lite Liste source – L'image affichée peut varier selon le modèle. MagicInfo est une solution professionnelle qui permet d'utiliser le produit comme signalisation (support publicitaire). Cette solution permet de lire des fichiers image et vidéo à partir de la mémoire interne ou d'un dispositif de stockageUSB connecté. Lecture de contenu à partir de la mémoire interne ou d'un dispositif USB Lisez du contenu à partir de la mémoire interne ou d'un dispositif de stockageUSB connecté.94 Appareil : Tous Contenu : Tous Trier par : Nom de chierOptionsAucune chaîne.Chaîne réseau – L'image affichée peut varier selon le modèle. Chaîne réseau

• Vous pouvez voir si le serveur est connecté (approbation) dans l'écran du menu MagicInfo. Pour vérifier si le serveur est connecté lorsqu'un Chaîne réseau est en cours d'exécution, appuyez sur le bouton INFO de la télécommande.

Sélectionnez Chaîne réseau dans le menu MagicInfo. ―Le message Aucune chaîne. s'affiche si aucun canal n'a été enregistré dans Chaîne réseau. Chaîne réseau s'exécute. Fonctions disponibles sur la page MagicInfo La page de la liste MagicInfo fournit les fonctions suivantes. • Appareil – Sélectionnez Interne ou USB pour rechercher la liste du dispositif souhaité. Tous / Interne / USB • Contenu – Sélectionnez un type de contenu comme critère de recherche d'une liste de contenu souhaité. Tous / Vidéo / Image • Trier parSpécifiez le critère de tri du contenu. – Nom de fichier / Récemment lus • Options Éléments du menu Options de l'écran MagicInfo Nom de l'option Fonctions Lire sélectionSélectionne et lit le contenu désiré.EnvoyerCopie du contenu vers un autre dispositif de stockage.SupprimerSupprime le contenu désiré.ParamètresConfigure des propriétés détaillées de contenu. ―Reportez-vous à la page suivante pour obtenir des détails sur la fonction Paramètres.95 Paramètres Paramètres Mémoire par défautMode de répétitionImage FormatDurée d'afchageRetirer l'appareil USB en toute sécuritéRéinit. param.InterneUne foisSélectionnez l'emplacement de stockage où télécharger les chaînes programmées à partir du réseau.Fermer – L'image affichée peut varier selon le modèle. Mémoire par défaut Sélectionnez l'emplacement de stockage où vous souhaitez télécharger des canaux programmés à partir du réseau.

• Interne / USB Mode de répétition Définissez le mode de répétition si vous souhaitez répéter la lecture de contenus ou non.

• Une fois / Tous Image Format Définissez Image Format sur Plein écran ou Taille d’origine.

• Plein écran / Taille d’origine

Uniquement disponible pour du contenu Vidéo et Image. Durée d'afchage Définit la durée de chaque page d'un diaporama. Retirer l'appareil USB en toute sécurité Retire le périphérique USB en toute sécurité Réinit. param. Restaurez toutes les valeurs sous Paramètres au paramétrage par défaut au moment de l'achat du produit.96 Système Chapitre10 Conguration MENU m → Système → Configuration → ENTER E FrançaisDésactiver Système Langue menuContrôle multiHeureSolution EcoDélai protect. auto.Protection grillage écranConguration – L'image affichée peut varier selon le modèle.Refaites les étapes de configuration effectuées lors de votre première utilisation du produit. ―Saisissez votre code NIP à 4chiffres. Le code NIP par défaut est «0-0-0-0». Si vous souhaitez modifier votre code NIP, utilisez la fonction Changer NIP.97 Langue menu MENU m → Système → Langue menu → ENTER E Permet de régler la langue du menu.

Une modification au réglage de la langue sera appliquée seulement au menu affiché à l'écran. Elle n'affectera pas les autres fonctions de votre PC. Contrôle multi MENU m → Système → Contrôle multi → ENTER E Conguration des paramètres de Contrôle multi

• Configuration de l'ID Assignez un ID personnel à un appareil. (Plage: 0~99) Appuyez sur

pour sélectionner une valeur, puis appuyez sur

• Entrée de l'ID Entrez le numéro de l'ID de l'appareil connecté au câble d'entrée pour la réception du signal d'entrée. Entrez ce numéro à l'aide des boutons numériques de la télécommande.

• Connexion de PC Sélectionnez une méthode de connexion au contrôle multiécran pour recevoir le signal de contrôle multiécran. – Câble RS232C Permet de communiquer avec le MDC via un câble RS232C. – RJ-45 (LAN)/Réseau Wi-Fi Permet de communiquer avec le MDC via le Wi-Fi.98 Heure MENU m → Système → Heure → ENTER E Désactiver Heure Mise en veilleProgr. activ.Progr. désact.Gestion des congésHorloge – L'image affichée peut varier selon le modèle. Vous pouvez configurer Réglage Horloge ou Mise en veille. Configurer divers paramètres reliés à l’heure. Horloge Réglez l'année, la date et l'heure. ―Appuyez sur le bouton INFO pour afficher l'heure actuelle. Mode horloge Réglez l'heure manuellement ou automatiquement. ―Cette fonction est uniquement disponible pour les modèles qui incluent un tuner TV. Auto: Permet de régler l’heure automatiquement en utilisant l’heure du signal d'une chaîne numérique. ―L'antenne et le câble doivent être connectés au produit pour régler l'heure automatiquement.Manuel: Permet de régler l’heure manuellement.Réglage Horloge Sélectionnez Réglage Horloge. Sélectionnez Date ou Heure, puis appuyez sur E. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et le bas. Pour passer d'une zone d'entrée à l'autre, utilisez la touche fléchée vers la gauche ou vers la droite. Une fois la saisie terminée, appuyez sur E. ― Disponible uniquement lorsque Mode horloge a la valeur Manuel. Vous pouvez régler la Date et l'Heure directement en appuyant sur les touches numériques de la télécommande. H. d'été
• Désactiver / Activer Active ou désactive la fonction DST (Daylight Saving Time, heure d'été). ― Cette fonction n'est disponible que si le paramètre Mode horloge est défini sur Auto. ―Cette fonction est uniquement disponible pour les modèles qui incluent un tuner TV.Fuseau hor.Choisissez votre fuseau horaire. ― Cette fonction est disponible uniquement lorsque la fonction Mode horloge est réglée sur Auto. ―Cette fonction est uniquement disponible pour les modèles qui incluent un tuner TV.99 Désactiver Heure Mise en veille Progr. activ. Progr. désact. Gestion des congés Horloge – L'image affichée peut varier selon le modèle. Mise en veille Éteint automatiquement le produit après le délai choisi. (Désactiver / 30 min. / 60 min. / 90 min. / 120 min. / 150 min. / 180 min.)

Utilisez les flèches vers le haut et le bas pour choisir un délai, puis appuyez sur E. Pour annuler Mise en veille, sélectionnez Désactiver. Progr. activ. Réglez Progr. activ. de sorte que l'appareil s'allume automatiquement à l'heure et au jour choisis. Le produit est mis sous tension, avec la source d'entrée ou le volume indiqué. Progr. activ.: réglez l'horloge en choisissant une option parmi les sept offertes. Assurez-vous d'abord de régler l'heure actuelle. (Progr. activ. 1 ~ Progr. activ. 7)

Vous devez régler l'horloge avant de pouvoir utiliser la fonction Progr. activ..

• Configuration: sélectionnez Désactiver, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. activ. doit mettre le téléviseur sous tension.

La coche indique les jours sélectionnés.

• Heure: réglez les heures et les minutes. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et vers le bas. Pour passer d'une zone d'entrée à l'autre, utilisez les touches fléchées vers la gauche et vers la droite.

• Volume: réglez le niveau sonore désiré. Pour modifier le volume, utilisez les touches fléchées vers la gauche et vers la droite.

• Source: sélectionnez la source d'entrée de votre choix.100 Progr. désact. Réglez l'horloge (Progr. désact.) en choisissant une option parmi les sept offertes. (Progr. désact. 1 ~ Progr. désact. 7)

Vous devez régler l'horloge avant de pouvoir utiliser la fonction Progr. désact..

• Configuration: sélectionnez Désactiver, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. désact. doit mettre le produit hors tension.

La coche indique les jours sélectionnés.

• Heure: réglez les heures et les minutes. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et vers le bas. Pour passer d'une zone d'entrée à l'autre, utilisez les touches fléchées vers la gauche et vers la droite. Gestion des congés La Minuterie sera désactivée durant une période spécifiée comme vacances.

• Ajouter: spécifiez la période à ajouter aux vacances. Sélectionnez les dates de début et de fin des vacances que vous souhaitez ajouter à l'aide des boutons

puis sélectionnez le bouton Enregistrer. La période sera ajoutée à la liste des vacances. – Démarrer: définissez la date de début des vacances. – Fin: définissez la date de fin des vacances. – Supprimer: supprimez tous les éléments de la liste des vacances.

• Appliquer: réglez les fonctions Progr. activ. et Progr. désact. pour qu'elles ne s'activent pas pendant les jours fériés. – Appuyez sur

pour sélectionner les paramètres Progr. activ. et Progr. désact. que vous ne souhaitez pas activer. – Les fonctions Progr. activ. et Progr. désact. sélectionnées ne s'activeront pas. Désactiver Heure Mise en veille Progr. activ. Progr. désact. Gestion des congés Horloge – L'image affichée peut varier selon le modèle.101 Solution Eco MENU m → Système → Solution Eco → ENTER E Désactiver15min.Désactiver Solution Eco Capteur EcoVeille abs. sign.Arrêt autom.Écon. Énergie Désactiver – L'image affichée peut varier selon le modèle. Écon. Énergie Réduisez la consommation d'énergie en ajustant la luminosité de l'écran.

• Désactiver / Bas / Moyen / Élevé Capteur Eco Pour améliorer vos économies d'énergie, les réglages de l'image s'adapteront automatiquement à la lumière dans la pièce.

• Désactiver / Activer Le réglage du paramètre Contre-jour sous Image lorsque la fonction Capteur Eco est activée désactivera l'option Désactiver. ― Si le contraste de l'écran n'est pas suffisant, définissez Capteur Eco sur Désactiver. Si l'option Capteur Eco est définie sur Désactiver, il est possible que les normes en matière d'énergie ne soient pas respectées. Rétroécl. min. Lorsque la fonction Capteur Eco est Activer, vous pouvez régler manuellement la luminosité d'écran minimale. Rétroécl. min. est le mode de rétroéclairage le plus sombre. Veillez à ce que le paramètre Rétroécl. min. est inférieur au paramètre Contre-jour. ― Si la fonction Capteur Eco est réglée sur Activer, la luminosité de l'écran peut changer (devenir légèrement plus sombre ou plus claire) selon l'intensité de l'éclairage ambiant. Veille abs. sign. Économisez de l'énergie en éteignant le périphérique lorsqu'aucun signal n'est reçu d'aucune source.
• Désactiver / 15min. / 30 min. / 60 min. ―Désactivé lorsque l'ordinateur est en mode d'économie d'énergie. ―Le produit s'éteindra automatiquement à l'heure définie. Cette heure peut être modifiée selon les besoins. Arrêt autom. Le produit est mis hors tension automatiquement après quatre heures d’inactivité (si vous n'appuyez pas sur la télécommande et si vous ne touchez aucun bouton sur la face avant du produit), pour éviter toute surchauffe.
• Désactiver / Activer102 Délai protect. auto. MENU m → Système → Délai protect. auto. → ENTER E Système Délai protect. auto. Désactiver – L'image affichée peut varier selon le modèle. Si l'écran affiche une image fixe pendant une certaine période que vous déterminez, l'appareil active l'économiseur d'écran afin de prévenir la formation d'image fantômes.

• Désactiver / 2heures / 4 heures / 8 heures / 10 heures103 Protection grillage écran MENU m → Système → Protection grillage écran → ENTER E Protection grillage écran MinuterieAfchage immédiatBords grisDéplac. Point DésactiverDésactiverDésactiverDésactiver – L'image affichée peut varier selon le modèle.Pour réduire le risque de brûlure d'écran, cette unité est équipée de la technologie de prévention contre les brûlures d'écran Déplac. Point.Déplac. Point déplace légèrement l'image à l'écran. Le paramètre Déplac. Point Heure vous permet de programmer la durée entre les mouvements de l'image, en minutes. Déplac. Point Minimisez la rétention d'image en déplaçant finement les pixels à l'horizontale ou à la verticale.
• Déplac. Point (Désactiver / Activer) Les options Horizontal, Vertical et Heure sont activées uniquement si la fonction Déplac. Point est réglée sur Activer.
• Horizontal: règle le nombre de pixels qui se déplacent horizontalement à l'écran.

• Vertical: règle le nombre de pixels qui se déplacent verticalement à l'écran.

• Heure: règle l'intervalle de temps pour effectuer le déplacement horizontal ou vertical, respectivement. Paramètres Déplac. Point disponibles et paramètres optimaux. Réglages disponibles Paramètres optimauxHorizontal (pixels)0 ~ 4 4Vertical (pixels)0 ~ 4 4Heure (minutes)1 min. ~ 4 min. 4 min. ― La valeur de Déplac. Point peut varier en fonction de la taille du produit (en pouces) et du mode choisi. L'affichage d'une image fixe ou d'une sortie au format 4:3 pendant une longue durée peut entraîner une rétention d'image. Il ne s'agit pas d'un défaut du produit. ― Si Image Format a la valeur Plein écran, Déplac. Point est désactivé.104 Protection grillage écran Minuterie Afchage immédiat Bords gris Déplac. Point Désactiver Désactiver Désactiver Désactiver – L'image affichée peut varier selon le modèle. Minuterie Vous pouvez définir le programmateur de Protection grillage écran. La fonction Protection grillage écran s'arrête automatiquement lorsque la durée indiquée est écoulée. Minuterie
• Répéter: affichez, à des intervalles de temps précis (Période), le modèle de prévention d'image rémanente défini dans le Mode.
• Intervalle: affichez le modèle de prévention d'image rémanente défini dans le Mode pour une durée indiquée (de Heure de début à Heure de fin). Cette option n'est activée que lorsque Réglage Horloge est configuré. Les options Mode, Période, Heure, Heure de début et Heure de fin sont activées uniquement si la fonction Minuterie est réglée sur Répéter ou Intervalle.

• Mode: sélectionnez le modèle de protection d'écran à afficher. – Pixel: les pixels à l'écran alternent en noir de façon continue. – Barre de défilement: une barre verticale se déplace de gauche à droite. – Écran en fondu: l'intégralité de l'écran devient plus claire, puis plus sombre. Les modèles Barre de défilement et Écran en fondu n'apparaissent qu'une seule fois, quelle que soit la durée de répétition ou l'heure indiquée.
• Période: spécifiez l'intervalle d'activation de la fonction Protection grillage écran. – 1 heure ~ 10 heure ― L'option est activée lorsque Répéter est sélectionné pour Minuterie.

• Heure: spécifiez la durée d'activation de la fonction Protection grillage écran. – 10 Sec ~ 50 Sec Activé lorsque Minuterie est réglé sur Répéter et Mode sur Pixel.

• Heure de début: réglez l'heure de début pour activer la fonction de protection d'écran. L'option est activée lorsque Intervalle est sélectionné pour Minuterie.

• Heure de fin: réglez l'heure de fin pour désactiver la fonction de protection d'écran. L'option est activée lorsque Intervalle est sélectionné pour Minuterie.105 Protection grillage écran Minuterie Afchage immédiat Bords gris Déplac. Point Désactiver Désactiver Désactiver Désactiver – L'image affichée peut varier selon le modèle. Afchage immédiat Sélectionnez l'économiseur d'écran devant s'afficher immédiatement.

• Désactiver / Pixel / Barre de défilement / Écran en fondu Bords gris Lorsque le format d'affichage de l'écran est réglé sur4:3, réglez la luminosité des bandes blanches latérales pour protéger l'écran.

• Désactiver / Clair / Sombre106 Saisissez du texte pendant la lecture d'un vidéo ou d'une image et affichez ce texte à l'écran.

Les options Message, Time, Position, Motion et Font Style sont activées uniquement si la fonction Message défilant est réglée sur On.

• Message: saisissez un message à afficher à l'écran.

• Time: réglez les options Start Time et End Time d'affichage d'un Message.

• Position: sélectionnez l'orientation d'affichage d'un Message entre Horizontal et Vertical. – Horizontal (Left / Center / Right) – Vertical (Top / Middle / Bottom)

Les options Direction et Speed sont activées uniquement si la fonction Motion est réglée sur On.

• Font Style: spécifiez la Size et la Font Color du message. – Size / Font Color / Background Color / Font Opacity / Background Opacity / Reset Message délant MENU m → Système → Message défilant → ENTER E – La fonction Message délant n'est accessible que lorsque le Langue menu est réglé sur English.107 Vidéomosaïque MENU m → Système → Vidéomosaïque → ENTER E

Vidéomosaïque Plein écran

Format Horizontal Vertical Position de l'écran Vidéomosaïque Activer – L'image affichée peut varier selon le modèle. – Il se peut que certains modèles ne prennent pas en charge la fonction MagicInfo. – L'option Vidéomosaïque n'est activée que si la fonction ISI est réglée sur Désactiver. – Si plus de quatre périphériques sont connectés horizontalement et verticalement, il est recommandé d'utiliser une résolution d'entrée de niveau XGA (1024 x 768) ou supérieure an de prévenir l'assombrissement de l'image causée par la dégradation de l'intensité du contraste ou de la couleur.Personnalise la disposition de plusieurs périphériques d'affichage connectés pour former une vidéomosaïque.Affiche aussi une partie de l'image totale ou répète la même image sur chaque périphérique connecté. Pour afficher plusieurs images, consultez l'aide du contrôle multiécran ou le guide de l'utilisateur de MagicInfo. Il se peut que certains modèles ne prennent pas en charge la fonction MagicInfo. Vidéomosaïque Vous pouvez activer ou désactiver la fonction Vidéomosaïque.Pour former une vidéomosaïque, sélectionnez Activer.

• Désactiver / Activer Format Sélectionnez un format d'affichage des images sur plusieurs périphériques. • Plein écran: affichez les images en plein écran.
• Naturel: affichez les images à leur résolution d'origine, sans les agrandir, ni les réduire. L'option Format n'est activée que si la fonction Vidéomosaïque est réglée sur Activer. Horizontal Cette fonction fractionne automatiquement l'écran selon le nombre précis d'affichages horizontaux.Entrez le nombre d'affichages horizontaux.L'écran horizontal sera automatiquement fractionné selon le nombre entré.Il est possible d'attribuer 15 affichages au maximum pour la disposition horizontale. ―L'écran peut être divisé en un maximum de 100 écrans (multiplication des écrans horizontaux par les verticaux). Par exemple, si la disposition horizontale est réglée à 15, la disposition verticale peut contenir un maximum de 6 périphériques. À l'inverse, une disposition verticale de 15 autorisera un maximum de 6 à l'horizontale. ― L'option Horizontal n'est activée que si la fonction Vidéomosaïque est réglée sur Activer.108

Vidéomosaïque Plein écran

Format Horizontal Vertical Position de l'écran Vidéomosaïque Activer – L'image affichée peut varier selon le modèle. Vertical La fonction divise automatiquement l'écran selon le nombre de périphériques verticaux spécifié.Entrez le nombre de périphériques disposés à la verticale.L'écran vertical sera divisé automatiquement d'après le nombre saisi.Un maximum de 15 périphériques peut être disposé à la verticale. ―L'écran peut être divisé en un maximum de 100 écrans (multiplication des écrans horizontaux par les verticaux). Par exemple, si la disposition horizontale est réglée à 15, la disposition verticale peut contenir un maximum de 6 périphériques. À l'inverse, une disposition verticale de 15 autorisera un maximum de 6 à l'horizontale. ― L'option Vertical n'est activée que si la fonction Vidéomosaïque est réglée sur Activer. Position de l'écran Vous pouvez personnaliser la disposition des écrans divisés en déplaçant ceux qui sont identifiés par un numéro à l'aide de la fonction Position de l'écran. Sélectionnez Position de l'écran pour afficher la disposition des écrans (identifiés par un numéro) indiquée par les paramètres Horizontal ou Vertical. Pour personnaliser la disposition, déplacez un numéro (écran) à l'aide des boutons de direction de la télécommande et appuyez sur E. ― Vous pouvez disposer un maximum de 100écrans dans Position de l'écran. L'option Position de l'écran n'est activée que si la fonction Vidéomosaïque est réglée sur Activer. La fenêtre Position de l'écran n'est affichée que lorsque les options Horizontal et Vertical sont configurées.109 Param. commutation auto source MENU m → Système → Param. commutation auto source → ENTER E

Récup. source primaire Source primaire Source secondaire Commut. auto srce Activer – L'image affichée peut varier selon le modèle. – L'option Param. commutation auto source n'est activée que si la fonction ISI est réglée sur Désactiver. Si vous mettez l'écran sous tensions avec l'option Commut. auto srce Activer, alors que la dernière sélection de source vidéo n'est pas active, l'écran recherche automatiquement les différentes sources d'entrée pour la vidéo active. Commut. auto srce Lorsque la fonction Commut. auto srce est réglée sur Activer, une vidéo active est automatiquement recherchée dans la source vidéo de l'affichage. La sélection Source primaire sera activée si la source vidéo en cours n'est pas reconnue. Si aucune source vidéo principale n'est disponible, la sélection Source secondaire sera activée. Si les sources primaire et secondaire ne sont pas reconnues, le périphérique effectue deux recherches de source active, chacune vérifiant la source primaire puis secondaire. Si les deux recherches échouent, le périphérique retournera à la première source vidéo et affichera un message indiquant l'absence de signal. Lorsque la sélection Source primaire est réglée sur Tous, l'écran effectue deux fois la recherche parmi toutes les entrées de source vidéo pour en détecter une active, puis il revient à la première source vidéo de la séquence s'il ne trouve pas de vidéo. Récup. source primaire Optez pour le rétablissement ou non de la source d'entrée principale sélectionnée lorsqu'une source d'entrée principale est connectée. ― La fonction Récup. source primaire est désactivée si Source primaire est réglé sur Tous. Source primaire Indiquez Source primaire comme source d'entrée automatique.110 Source secondaire Indiquez Source secondaire comme source d'entrée automatique.

Lorsque Récup. source primaire est défini sur Activer, vous pouvez régler Source primaire et Source secondaire comme décrit dans le tableau ci-dessous.111 Changer NIP MENU m → Système → Changer NIP → ENTER E Système Changer NIP – L'image affichée peut varier selon le modèle. L'écran Changer NIP apparaît alors. Choisissez 4chiffres comme codeNIP et saisissez-les dans Nouveau NIP. Saisissez à nouveau ces 4chiffres dans Confirmer NIP. Lorsque l'écran de confirmation disparaît, appuyez sur le bouton Fermer. L'appareil a mémorisé votre nouveau NIP.112 Général MENU m → Système → Général → ENTER E Désactiver Désactiver Désactiver Désactiver Désactiver Désactiver Général Mode Jeu Démarrage auto. Verrouillage de sécurité Verrouillage des touches Contrôle de mise en veille Veille du réseau Écon. d’énergie max. Activer – L'image affichée peut varier selon le modèle. Écon. d’énergie max. Met le produit hors tension afin de réduire la consommation d'énergie à la suite d'une période d'inactivité définie de l'ordinateur.

• Désactiver / Activer Uniquement disponible en mode PC, DVI, HDMI1, HDMI2. Mode Jeu En sélectionnant le mode Jeu, lorsque vous branchez une console de jeu comme PlayStation™ ou Xbox™, vous pouvez vivre une expérience de jeu plus réaliste.
• Désactiver / Activer ―Précautions et limitations du Mode Jeu Pour déconnecter la console de jeu et connecter un autre périphérique externe, réglez le Mode Jeu sur Désactiver dans le menu de configuration. ― Mode Jeu n'est pas disponible lorsque la source d'entrée est réglée sur PC. Si Mode Jeu est réglé sur Activer. Image Mode est réglé sur Jeu et Son Mode est réglé sur Jeu. Démarrage auto. Cette fonction allume automatiquement l'appareil dès qu'il est branché. Vous n'avez pas besoin d'appuyer sur le bouton d'alimentation.
• Désactiver / Activer Verrouillage de sécurité ―Saisissez votre code NIP à 4chiffres. Le code NIP par défaut est «0-0-0-0». Si vous souhaitez modifier votre code NIP, utilisez la fonction Changer NIP. Cette option définit la fonction de verrouillage de sécurité.
• Désactiver / Activer Tous les menus et les boutons de l'appareil et de la télécommande, sauf le bouton LOCK de la télécommande, peuvent être verrouillés par la fonction Verrouillage de sécurité. Pour déverrouiller les menus et les boutons, appuyez sur le bouton LOCK puis entrez le mot de passe (mot de passe par défaut: 0 - 0 - 0 - 0).113 Désactiver Désactiver Désactiver Désactiver Désactiver Désactiver Général Mode Jeu Démarrage auto. Verrouillage de sécurité Verrouillage des touches Contrôle de mise en veille Veille du réseau Écon. d’énergie max. Activer – L'image affichée peut varier selon le modèle. Verrouillage des touches Vous pouvez utiliser ce menu pour verrouiller les boutons sur le produit. Seule la télécommande permet de manipuler le produit si la fonction Verrouillage des touches est réglée sur Activer.

• Désactiver / Activer Contrôle de mise en veille Vous pouvez régler le mode de mise en veille de sorte qu'il s'active à la réception d'un signal d'entrée.

• Auto Le mode d'économie d'énergie s'activera si aucun signal d'entrée n'est détecté, et ce même si un périphérique source est connecté à l'appareil. Le message Aucun signal apparaît si aucun périphérique source n'est connecté.

• Activer Le mode d'économie d'énergie s'activera si aucun signal d'entrée n'est détecté.

• Désactiver Le message Aucun signal apparaît si aucun signal d'entrée n'est détecté.

L'option Contrôle de mise en veille n'est activée que si la fonction Source est réglée sur PC, DVI, HDMI1, HDMI2.

Si le message Aucun signal s'affiche alors qu'un périphérique source est connecté, vérifiez la connexion du câble. Veille du réseau Cette fonction permet de garder le réseau sous tension lorsque l'appareil est éteint.

Cette fonction est disponible uniquement pour les modèles pouvant être connectés à un réseau.114 Général Afchage à l'écran Réglage mise en marche Contrôle de la température Bouton d’alimentation 0 Sec

Allumer seulement Désactiver Horaire lampe – L'image affichée peut varier selon le modèle. Horaire lampe Il détermine si la luminosité de l'écran doit être réglée automatiquement sur la valeur définie au moment du réglage. ― Cette option n'est activée que lorsque Réglage Horloge est configuré. Horaire lampe Activez ou désactivez le programme de la lampe.

• Désactiver / Activer Horaire1, Horaire2 Heure La luminosité de l'écran réglée dans Lampe est appliquée à l'heure définie. Lampe Réglez la luminosité de l'écran. Plus la valeur est proche de 100, plus l'écran sera lumineux. • 0 ~ 100115 Afchage à l'écran Affiche ou masque un élément de menu à l'écran. Affichage à l'écran - Source Indiquez si vous souhaitez afficher le menu OSD source en cas de modification de la source d'entrée.

• Désactiver / Activer Affich. à l'écran - Auc.signal Indiquez si le message « Aucun signal » doit s’afficher lorsqu’aucun signal n’est détecté.

• Désactiver / Activer Affichage contrôle multiécran Indiquez si le message MDC OSD doit s'afficher lorsque l'appareil est contrôlé par MDC.

• Désactiver / Activer Réglage mise en marche Vous pouvez régler la durée de réchauffement de l'écran suivant sa mise sous tension. (Plage: 0 – 50 secondes)

Une durée de réchauffement trop courte peut endommager l'appareil suite à une surtension. Contrôle de la température Cette fonction détecte la température interne de l'appareil. Vous pouvez spécifier la plage de température acceptable. La température par défaut est réglée à 77 °C. La température de service recommandée de l'appareil se trouve entre 75 et 80 °C (d'après une température ambiante de 40 °C).

L'écran deviendra plus sombre si la température courante excède la limite de température spécifiée. Si la température continue à augmenter, l'appareil sera mis hors tension afin de prévenir la surchauffe. Bouton d’alimentation Définissez la fonction du bouton d'alimentation. Vous pouvez définir le bouton de façon à ce qu'il mette seulement sous tension le produit ou à ce qu'il bascule entre marche et arrêt.

• Allumer seulement / Allumer/éteindre116 Anynet+ (HDMI-CEC) MENU m → Système → Anynet+ (HDMI-CEC) → ENTER E Anynet+ (HDMI-CEC) Arrêt automatiqueAnynet+ (HDMI-CEC) Oui Activer – L'image affichée peut varier selon le modèle. – Les fonctions Anynet+ ne fonctionnent pas avec les produits d'autres fabricants. – Pour obtenir les instructions de connexion des périphériques externes Anynet+, reportez-vous au manuel d'utilisateur correspondant. – Vous ne pouvez connecter qu'un seul récepteur (cinéma maison). Anynet+ (HDMI-CEC) Anynet+ est une fonction qui vous permet de contrôler tous les périphériques Samsung connectés prenant en charge Anynet+ à l'aide de la télécommande de votre produit Samsung. Le système Anynet+ peut être utilisé uniquement avec les appareils Samsung dotés de la fonction Anynet+. Pour vérifier si un appareil Samsung en est pourvu, vérifiez la présence d'un logo Anynet+ sur celui-ci. ― Vous ne pouvez contrôler des périphériques Anynet+ qu'au moyen de la télécommande du produit, et non des boutons présents sur le produit. ―Il se peut que la télécommande du produit ne fonctionne pas dans certaines situations. Si tel est le cas, sélectionnez à nouveau le périphérique Anynet+. ― La fonction Anynet+ est opérationnelle lorsque le périphérique AV prenant en charge Anynet+ est en veille ou sous tension. ― Si le mode ISI est activé, Anynet+ ne fonctionne que si un périphériqueAV est branché en tant qu'écran principal. Anynet+ ne fonctionne pas si l'appareil audio vidéo est connecté en tant qu'écran secondaire. ― Anynet+ prend en charge jusqu'à 12périphériquesAV. Notez bien que vous pouvez connecter jusqu'à3appareils du même type. Menu Anynet+ Le menu Anynet+ varie selon le type et le statut des périphériques Anynet+ connectés au produit. Menu Anynet+ DescriptionPasse du mode Anynet+ au mode TV.Sélectionner l’appareilAffiche la liste des appareils Anynet+.(nom_périphérique) MENUAffiche le menu des menus de l'appareil connecté. Par exemple, si un lecteur DVD est connecté, le menu de disque du lecteur DVD apparaîtra.(nom_périphérique) OutilsAffiche le menu des outils de l'appareil connecté. Par exemple, si un lecteur DVD est connecté, le menu des outils du lecteur DVD apparaîtra. ―En fonction de l'appareil, il est possible que ce menu soit indisponible.(nom_périphérique) Menu TitreAffiche le menu des titres du disque de l'appareil connecté. Par exemple, si un lecteur DVD est connecté, le menu des titres du film dans le lecteur DVD apparaîtra. ―En fonction de l'appareil, il est possible que ce menu soit indisponible.Regarder la télévision117 Anynet+ (HDMI-CEC) Arrêt automatique Anynet+ (HDMI-CEC) Oui Activer – L'image affichée peut varier selon le modèle. Arrêt automatique Permet de configurer un périphérique Anynet+ pour qu'il se mette automatiquement Désactiver lorsque le produit est mis hors tension.
• Non / Oui Si la fonction Arrêt automatique est réglée sur Oui, les dispositifs externes en cours d'exécution s'éteindront en même temps que le produit. ―Il est possible que cette option ne soit pas disponible selon l'appareil. Commutation entre des périphériques Anynet+

Appuyez sur le bouton TOOLS, sélectionnez Anynet+ (HDMI-CEC), puis appuyez sur E.

Sélectionnez Sélectionner l’appareil, puis appuyez sur le bouton E. Si le périphérique voulu est introuvable, sélectionnez Rafraîchir pour actualiser la liste.

Sélectionnez un périphérique, puis appuyez sur le bouton E. Vous pouvez passer à l'appareil sélectionné. Le menu Sélectionner l’appareil apparaît uniquement lorsque vous réglez Anynet+ (HDMI-CEC) sur Activer dans le menu Système. ― Le passage à l'appareil sélectionné peut prendre jusqu'à2minutes. Vous ne pouvez pas annuler l'opération de commutation quand elle est en cours. ― Si vous avez sélectionné un appareil Anynet+ en appuyant sur le bouton SOURCE et en sélectionnant alors sa source d'entrée, vous ne pouvez pas utiliser la fonction Anynet+. Lorsque vous passez à un périphérique Anynet+, veillez à utiliser la Sélectionner l’appareil.118 Dépannage de Anynet+ Problème Solution possible Anynet+ ne fonctionne pas.

• Vérifiez que le périphérique est bien un périphérique Anynet+. Le système Anynet+ prend uniquement en charge des périphériques Anynet+.

• Vous ne pouvez connecter qu'un seul récepteur (cinéma maison).

• Vérifiez si le câble d'alimentation de l'appareil Anynet+ est correctement branché.

• Vérifiez les branchements des câbles vidéo/audio/HDMI de l'appareil Anynet+.

• Vérifiez que Anynet+ (HDMI-CEC) est réglé sur Activer dans le menu de configuration Anynet+.

• Vérifiez si la télécommande est compatible avec Anynet+.

• Anynet+ ne fonctionne pas dans certains cas (configuration initiale).

• Lorsque vous branchez ou retirez le câble HDMI, veillez à relancer une recherche d’appareils ou à éteindre et rallumer votre produit.

• Vérifiez si la fonction Anynet+ de l'appareil Anynet a bien été activée. Je veux démarrer Anynet+.

• Vérifiez que le périphérique Anynet+ est correctement connecté au produit et que Anynet+ (HDMI-CEC) est réglé sur Activer dans le menu Anynet+ Système.

• Appuyez sur le bouton TOOLS pour afficher le menu Anynet+ et sélectionner le menu voulu. Je veux quitter Anynet+. Le message "Déconnexion de l’appareil Anynet+ ..." apparaît à l'écran.

• Vous ne pouvez pas utiliser la télécommande pendant la configuration de Anynet+ ou le passage à un mode d'affichage.

• La télécommande n’est utilisable qu’au terme de la configuration d’Anynet+ ou du passage vers Anynet+. L'appareil Anynet+ ne lit pas le contenu.

• Vous ne pouvez pas utiliser la fonction de lecture pendant la configuration initiale.

• Sélectionnez Regarder la télévision dans le menu Anynet+.

• Appuyez sur le bouton SOURCE de la télécommande et choisissez un appareil non compatible Anynet+.119 Problème Solution possible L'appareil branché ne s'afche pas.

• Vérifiez si l'appareil prend bien en charge les fonctions Anynet+.

• Vérifiez si le câble HDMI a bien été branché.

• Vérifiez que Anynet+ (HDMI-CEC) est réglé sur Activer dans le menu Anynet+ Système.

• Effectuez une nouvelle recherche d'appareils Anynet+.

• Anynet+ requiert une connexion HDMI. Vérifiez que l'appareil est bien connecté à votre produit à l'aide d'un câble HDMI.

• Certains câbles HDMI ne prennent pas en charge les fonctions Anynet+.

• Si la connexion est interrompue en raison d'une panne de courant ou de la déconnexion du câble HDMI, répétez la recherche d'appareils.120 Cloner le produit MENU m → Système → Cloner le produit → ENTER E Cloner le produit Cloner dep. USB Cloner vers USB – L'image affichée peut varier selon le modèle. Exportez les paramètres du produit sur un périphérique USB ou chargez-les via un périphérique USB. Cette option est utile lorsque vous affectez les mêmes paramètres à plusieurs produits.

• Cloner vers USB: copiez les paramètres du produit sur un périphérique USB.

• Cloner dep. USB: affectez au produit les paramètres enregistrés sur un périphérique USB. – Une fois la configuration terminée, le produit est automatiquement redémarré.

Cette option peut ne pas fonctionner correctement si le périphérique USB contient un fichier autre qu'un fichier de paramètres.

Vérifiez que le périphérique USB fonctionne correctement avant d'exécuter cette option.

Cette option est disponible pour les produits ayant les mêmes Code du modèle et Version du logiciel. Allez à Support tech. → Contacter Samsung et recherchez le Code du modèle et la Version du logiciel du produit. Connexion DVI MENU m → Système → Connexion DVI → ENTER E Système Connexion DVI Auto – L'image affichée peut varier selon le modèle. Sélectionnez l’appareil source connecté à l’entrée DVI.

• Auto / PC / DVI121 Réinitialiser le système MENU m → Système → Réinitialiser le système → ENTER E Système Réinitialiser le système – L'image affichée peut varier selon le modèle. Cette option retourne les réglages actuels sous Système à leurs valeurs d'usine par défaut. Réinitial. tout MENU m → Système → Réinitial. tout → ENTER E Système Réinitial. tout – L'image affichée peut varier selon le modèle. Cette option retourne tous les réglages actuels d'un périphérique d'affichage à leurs valeurs d'usine par défaut.122 Alim. du module PC MENU m → Système → Alim. du module PC → ENTER E Alim. du module PC Mise hors tens. sync Mise ss tension sync – L'image affichée peut varier selon le modèle.Le module PC peut être activé/désactivé indépendamment de l'affichage grand format (LFD). Mise ss tension sync Désact. cette option pour activer module PC sans allumer moniteur grand format.
• Désactiver / Activer Mise hors tens. sync Désact. cette option pour éteindre module PC sans éteindre monit. grand format.
• Désactiver / Activer Activer Activer123 Support tech. Chapitre11 Mise à jour du logiciel MENU m → Support tech. → Mise à jour du logiciel → ENTER E Le menu Mise à jour du logiciel vous permet d'installer la toute dernière version du logiciel du produit. Évitez de couper l'alimentation avant la fin de la mise à niveau. Ce dernier sera automatiquement éteint puis rallumé après la mise à niveau logicielle. Au moment de la mise à niveau du micrologiciel, les réglages vidéo et audio que vous avez effectués seront remplacés par les réglages par défaut. Il est recommandé de prendre en note les réglages afin de pouvoir les rétablir facilement après la mise à niveau. Mettre à jour Mettez à jour le logiciel vers la toute dernière version. Contacter Samsung MENU m → Support tech. → Contacter Samsung → ENTER E Consultez cette rubrique lorsque votre appareil ne fonctionne pas correctement ou lorsque vous souhaitez mettre le logiciel à niveau. Vous y trouverez de l'information sur nos centres d'appel et sur la façon de télécharger des produits et logiciels. Contacter Samsung et recherchez le Code du modèle et la Version du logiciel du produit.124 Lisez des photos, des vidéos ou de la musique enregistrées sur un dispositif de stockage.Lisez une variété de contenus en utilisant les méthodes suivantes.
• Utilisation d'un dispositif USB: Lisez du contenu multimédia tel que des vidéos, des photos et de la musique à partir d'un dispositif USB.

• Branchement d'un dispositif de stockage: Lisez du contenu multimédia enregistré sur un dispositif de stockage tel qu'un téléphone intelligent, un appareil photo, un PC ou un service d'infonuagique. À lire attentivement avant d'utiliser la lecture de contenu multimédia avec un périphérique USB Attention

• Avant de connecter un périphérique USB à l'appareil, sauvegardez les fichiers pour éviter l'endommagement ou la perte de données. Samsung Electronics n'est pas responsable des dommages ou de la perte des données. • Ne déconnectez pas le périphérique USB pendant son chargement.
• Si un périphérique USB est connecté au moyen d'un câble d'extension, il pourrait ne pas être détecté ou la lecture des fichiers qui y sont enregistrés pourrait échouer.
• L'appareil pourrait ne pas reconnaître un dispositif USB connecté si les fichiers qu'il contient sont corrompus ou impossibles à lire. Le cas échéant, connectez le périphérique USB à l'ordinateur afin de formater celui-ci, puis assurez-vous qu'il est bien connecté.
• Les périphériques USB HDD de plus de 2 To ne sont pas pris en charge. Lecture de photos, de vidéos et de musique (lecture de médias) Chapitre12 Profitez des vidéos, des photos et des morceaux de musique enregistrés sur un périphérique de stockage de masseUSB.125 Dispositifs compatibles avec la lecture de médias

• Il est possible que le produit ne soit pas compatible avec certains téléphones intelligents, caméras numériques USB et périphériques audio.

• La lecture de médias est compatible uniquement avec les dispositifs USB MSC.

• Les dispositifs MSC sont des mémoires de grande capacité ne servant qu'au transport de masse. Les clés Thumb, les cartes mémoires et les clés USB sont des exemples de dispositifs MSC. (Les concentrateurs USB ne sont pas pris en charge.) Ces dispositifs MSC doivent être directement connectés à un port USB sur l'appareil.

• Si plus d'un dispositif PTP (picture transfer protocol) est connecté, un seul fonctionnera à la fois.

• Si plusieurs dispositifs MSC sont connectés, certains d'entre eux pourraient ne pas être détectés. Il est possible que les dispositifs USB nécessitant une grande puissance (plus de 500 mA ou 5 V) ne soient pas pris en charge.

• Si un message de surcharge apparaît lorsqu'un dispositif USB est connecté ou utilisé, ce dernier pourrait ne pas être détecté ou mal fonctionner.

• L'économiseur d'écran s'active si le produit reste inutilisé pendant la durée spécifiée dans Délai protect. auto..

• Le mode d'économie d'énergie de certains disques durs externes pourrait se désactiver de façon automatique après avoir connecté l'appareil. Système et formats de fichiers

• La lecture de médias peut ne pas fonctionner correctement avec des fichiers multimédias sans licence.

• Le protocole MTP (Media Transfer Protocol) n'est pas pris en charge.

• Les systèmes de fichiers pris en charge sont les suivants: FAT16, FAT32 et NTFS (lecture seulement).

• La lecture de médias prend en charge le format JPEG séquentiel. Il ne prend toutefois pas en charge le format JPEG progressif.

• Le délai d'affichage à l'écran est accru pour les images à haute résolution.

• La résolution JPEG maximale prise en charge est de 15360 x 8640 pixels.

• Si un fichier est incompatible ou corrompu, le message Format fichier non compatible. apparaît.

• Un maximum de 1 000 fichiers peut être affiché dans un dossier lors du tri en mode affichage.

• Si un dispositif USB contient plus de 8000 fichiers et dossiers, certains d'entre eux pourraient ne pas s'ouvrir.

• Les fichiers MP3 de GDN téléchargés à partir de site payants ne peuvent pas être lus.

La gestion des droits numériques (GDN) est un système de protection des droits d'auteur destiné à contrôler la distribution sécuritaire de données sur Internet, ou tout autre média numérique, ou à y enrayer la distribution illégale.126 Utilisation d'un dispositif USB. Branchement d’un dispositif USB

Mettez l'appareil sous tension.

Connectez une clé USB contenant des fichiers de photos, de musique ou de films au port USB du panneau arrière ou latéral de l'appareil.

La page Appareil USB connecté. apparaît automatiquement lorsqu'un périphérique USB est connecté au produit. ―Si un seul dispositif USB est connecté, les fichiers qui y sont sauvegardés s'afficheront automatiquement. ―Pour voir le contenu sauvegardé sur un dispositif USB, branchez ce dernier à un port USB sur l'appareil. Retrait d’un dispositif USB Retrait d'un périphérique USB de la Source

Appuyez sur le bouton SOURCE de la télécommande. Vous pouvez aussi vous rendre sur Source via le menuOSD. SOURCE → Source

Sélectionnez USB dans Source, puis appuyez sur le bouton TOOLS de la télécommande. Les options de menu en option s'affichent.

Sélectionnez Retirer USB et attendez que le périphérique USB soit déconnecté. Le dispositif USB est déconnecté. Il est recommandé d'utiliser une unité disque dur USB munie d'un adaptateur de courant.Il est recommandé de retirer un périphérique USB en utilisant la fonction Retirer USB.127 Options de menu fournies sur la page de la liste des contenus multimédias Nom de l'option Fonctions Photos Vidéos Musique Diaporama Démarre un diaporama.

Encodage Sélectionnez une langue d'encodage si le titre du contenu multimédia est corrompu.

Lire sélection Sélectionne et lit le contenu voulu à partir de la liste de contenus multimédias. c c c128 Boutons et fonctions disponibles pendant la lecture de photos Un appui sur le bouton E ou TOOLS affiche les boutons suivants. Le bouton RETURN fait disparaître les boutons.

• Précédent / Suivant Affiche la photo précédente ou suivante.

• Dém. Diaporama / Arrêter le diaporama Démarre ou arrête un diaporama. Grâce à un diaporama, il est possible de lire toutes les photos d'un dossier.

• Paramètres de diaporama – Vitesse: Change la vitesse du diaporama. – Effets: Applique des effets de transition entre les photos.

• Zoom Effectue un zoom avant sur les photos jusqu'à 4fois.

• Pivoter Fait pivoter les photos.

• Musique de fond Lit de la musique de fond lors de l'affichage des photos. – Musique de fond / Minilecteur

Assurez-vous qu'un fichier de musique est enregistré sur le même dispositif.

Mettez en pause la lecture de musique en cours ou passez à un autre fichier de musique à l'aide de Minilecteur.

• Paramètres Nom de l'option Fonctions Image Mode Change le Image Mode. Son Mode Change le Son Mode.

Cette option de menu n'est disponible que si Musique de fond est en cours de lecture. Information Affiche des informations sur un fichier. Il suffit d'appuyer sur la touche INFO lorsqu'un fichier est sélectionné pour afficher de l'information au sujet de ce dernier.129 Boutons et fonctions disponibles pendant la lecture de vidéos Un appui sur le bouton E ou TOOLS affiche les boutons suivants. Le bouton RETURN fait disparaître les boutons.

• Pause / Lire Met sur pause ou lit une vidéo. Les fonctions suivantes sont disponibles dans le mode pause. Le son n'est pas audible dans le mode pause.

• Rembobinage / Avance rapide Effectue un retour arrière ou une avance rapide d'une vidéo. Accélère jusqu'à trois fois la lecture. Pour redéfinir la vitesse de lecture sur la vitesse d'origine, sélectionnez

• Précédent / Suivant Pour lire la vidéo précédente, sélectionnez

deux fois. Le fait de sélectionner

une fois lit la vidéo en cours à partir du début. Pour lire la vidéo suivante, sélectionnez

• Recherche permet de sélectionner et de lire une autre vidéo dans le même dossier. (Recherche de titres / Barre de rech. de temps)

• Mode de répétition Configure le Mode de répétition. (Désactiver, Répéter un, Répét. tout)

• Image Format Change la taille d'écran (Image Format). Les tailles d'écran prises en charge varient selon l'image. (Original / Mode1 / Mode2)

• Paramètres Nom de l'option Fonctions Paramètres des sous-titres Langue de sous-titrage / Sync. sous-titres / Réinit. sync. sous-titres / Taille sous-titres / Encodage

Si le sous-titre ne s'affiche pas correctement, modifiez les options Encodage. Image Mode Change le Image Mode. Son Mode Change le Son Mode. Langage audio Lit une vidéo dans une langue souhaitée. Cette fonction ne s'active que si un fichier de diffusion en continu prenant en charge plusieurs formats audio est en cours de lecture. Information Affiche des informations sur un fichier.130 Boutons et fonctions disponibles pendant la lecture de musique Un appui sur le bouton E ou TOOLS affiche les boutons suivants. Le bouton RETURN fait disparaître les boutons.

• Pause / Lire Lit ou met en pause la musique.

• Rembobinage / Avance rapide Effectue un retour arrière ou une avance rapide de la musique. Accélère jusqu'à trois fois la lecture. Pour lire le fichier de musique précédent, sélectionnez

• Précédent / Suivant Pour lire le fichier de musique précédent, sélectionnez

deux fois. Sélectionner

une fois lit la musique en cours à partir du début. Pour lire le fichier de musique suivant, sélectionnez

• Répéter Configure le mode Répéter. 1 chanson lit en boucle le fichier de musique en cours. Tous lit en boucle tous les fichiers d'un dossier.

• Lecture aléatoire Active ou désactive le mode de lecture aléatoire.

• Son Mode Change le Son Mode.131 Sous-titres et formats de chiers pris en charge pour la lecture de médias Subtitle Externe Interne

• S'il y a une erreur dans le contenu ou le conteneur, la lecture du contenu vidéo ne s'exécute pas ou ne s'exécute pas correctement.

• Il pourrait ne pas y avoir de son ou d'image si le contenu a une fréquence de trames ou un débit binaire standard plus élevé que les images/sec compatibles données dans le tableau ci-dessus.

• Si le tableau d'indexation reçoit une erreur, la fonction « Recherche (Saut) » n'est pas prise en charge.

• La lecture en ligne d'une vidéo peut entraîner la fermeture de fichiers.

• Le menu peut mettre du temps à s'afficher si le débit binaire de la vidéo dépasse 10Mbsp.

• Certains types d'appareil audio ou d'appareil photo numérique USB ne sont pas compatibles avec ce téléviseur. Décodeur vidéo Décodeur audio Prend en charge jusqu'à H.264, Niveau 4.1 H.264 FMO / ASO / RS, VC1 SP / AP L4 et AVCHD ne sont pas pris en charge. Pour tous les codecs vidéo sauf MVC, VP8, VP6 :

• Moins de 1280 x 720 : 60 images maximum

• Plus de 1280 x 720 : 30 images maximum Les normes GMC 2 et au-delà ne sont pas prises en charge. Ne prend en charge que la spécification BD MVC. Prise en charge maximale: WMA10Pro avec les canaux allant jusqu'à5.1. Le format audio sans perte WMA n'est pas pris en charge. QCELP et AMR NB/WB ne sont pas pris en charge. Si Vorbis n'est que dans un contenant Webm, jusqu'à deux canaux sont pris en charge.133 Contenant Codec vidéo Résolution Vitesse de transmission (ips) Débit binaire (Mbps) Codec audio 3gpp asf avi

MPEG2 MPEG1 H.263 DivX5 DivX6134 Contenant Codec vidéo Résolution Vitesse de transmission (ips) Débit binaire (Mbps) Codec audio 3gpp asf avi

MPEG2 MPEG1 H.263 DivX5 DivX6 MOTION JPEG 640 x 480 30 8135 Guide de dépannage Chapitre13 Avant de communiquer avec le Centre de service à la clientèle Samsung, vérifiez votre produit de la manière suivante. Si le problème persiste, communiquez avec le Centre de service à la clientèle Samsung. Prérequis avant de contacter le Centre de service à la clientèle Samsung Vérication de l'appareil Vérifiez si l'appareil fonctionne normalement à l'aide de la fonction de vérification. Si l'écran reste vide pendant que le témoin d'alimentation DEL clignote même si l'appareil est connecté correctement à un PC, effectuez la procédure de vérification du produit. Mettez le PC et l'appareil hors tension. Déconnectez tous les câbles de l'appareil. Mettre l'appareil sous tension.

Si le message Aucun signal s'affiche, cela signifie que l'appareil fonctionne correctement. Vérication de la résolution et de la fréquence Pas le mode optimal sera affiché pendant un court instant si un mode excédant la résolution prise en charge est sélectionné (reportez-vous à Résolutions prises en charge).Si l'écran reste vide, vérifiez le système PC, la carte vidéo et le câble.136 Vériez les éléments suivants. Problème d'installation (mode PC) L'écran ne cesse de s'allumer et s'éteindre. Vérifiez la connexion du câble entre l'appareil et le PC et assurez-vous qu'elle est solide. Des espaces vides se manifestent dans le haut et le bas de l'écran lorsqu'un câble HDMI ou HDMI-DVI est connecté à l'appareil et au PC. Les espaces vides à l'écran ne sont pas causés par l'appareil. Les espaces vides à l'écran sont dus à l'ordinateur ou à la carte graphique. Pour résoudre ce problème, réglez la taille d'écran dans les paramètres HDMI ou DVI de la carte graphique. Si le menu des paramètres de la carte vidéo ne comporte pas d'option pour régler la taille d'écran, installez la dernière version du pilote de la carte vidéo. (Veuillez contacter le fabricant de la carte ou de l'ordinateur pour savoir comment régler les paramètres d'écran.) PC s’afche dans Source lorsqu’aucun ordinateur n’est connecté. PC s’affiche toujours dans Source, qu’un ordinateur soit connecté ou pas. Problème d'écran Le témoin DEL d'alimentation est éteint. L'écran ne veut pas s'allumer. Assurez-vous que le cordon d'alimentation est connecté. Aucun signal s'afche à l'écran. Vérifiez que l'appareil est correctement connecté avec un câble. Vérifiez que le périphérique connecté à l'appareil est sous tension. Pas le mode optimal est afché. Ce message est affiché lorsqu'un signal de la carte vidéo excède la résolution et la fréquence maximales de l'appareil. Reportez-vous au Tableau des modes de signal standard et réglez la résolution et la fréquence maximales selon les spécifications de l'appareil. Les images à l'écran apparaissent déformées. Vérifiez la connexion du câble à l'appareil.137 Problème d'écran L'écran n'est pas clair. L'écran est ou. Ajustez les valeurs Grain et Affiné. Retirez tout accessoire (câble d'extension vidéo, etc) puis faites une nouvelle tentative. Réglez la résolution et la fréquence au niveau recommandé. L'écran apparaît instable et vacillant. Vérifiez que la résolution et la fréquence du PC et de la carte vidéo se trouvent dans une plage compatible avec l'appareil. Puis modifiez les paramètres de l'écran au besoin en vous reportant à la section Information supplémentaire du menu de l'appareil et au Tableau des modes de signal standard Des ombres et des images fantômes persistent à l'écran. L'écran est trop clair. L'écran est trop sombre. Ajustez les valeurs Luminosité et Contraste. Les couleurs de l'écran ne sont pas constantes. Allez à Image et réglez les paramètres Espace couleur. Le blanc n'est pas vraiment blanc. Allez à Image et réglez les paramètres Équilibrage du blanc. Il n'y a pas d'image à l'écran et le témoin DEL d'alimentation clignote toutes les 0.5 à 1 seconde. L'appareil est en mode d'économie d'énergie. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris pour retourner à l'écran précédent. Le produit s’éteindra automatiquement. Allez dans Système et assurez-vous que Mise en veille est configuré sur Désactiver. Si un ordinateur est connecté au produit, vérifiez s’il est sous ou hors tension. Assurez-vous que le câble d’alimentation est correctement branché au produit et à une prise de courant. Si le signal émis par un périphérique connecté n’est pas détecté, le produit s’éteindra automatiquement après 10 à 15 minutes. La qualité d’image du produit est différente de celle du produit exposé dans le magasin dans lequel il a été acheté. Utilisez un câble HDMI pour obtenir une qualité d’image haute définition (HD).138 Problème d'écran L’écran ne présente pas un aspect normal. Le contenu vidéo encodé peut altérer la qualité de l’image en cas de scènes impliquant des objets qui se déplacent rapidement, comme c’est le cas dans une rencontre sportive ou un film d’action. Un signal ou une qualité d’image faible peut également être à l’origine d’un problème de qualité d’affichage. Cela ne signifie pas que le produit est défectueux. Un téléphone cellulaire dans un rayon d’un mètre peut provoquer de l’électricité statique sur les appareils analogiques et numériques. La luminosité et la couleur semblent anormales. Allez dans Image et réglez les paramètres de l’écran tels que Image Mode, Couleur, Luminosité et Netteté. Allez à Système et réglez les paramètres Écon. Énergie. Restaurez les paramètres de l’écran sur leurs valeurs par défaut. Des lignes en pointillés s’afchent sur les bords de l’écran. Si Image Format est réglé sur Plein écran, changez le paramètre sur 16:9. Des lignes (rouges, vertes ou bleues) apparaissent sur l’écran. Ces lignes s’affichent lorsqu’il y a un défaut dans DATA SOURCE DRIVER IC sur le moniteur. Contactez un centre de réparation Samsung pour résoudre le problème. L’écran semble instable, puis l'afchage s'arrête. L’écran peut être bloqué lorsque la résolution recommandée n’est pas utilisée ou le signal n’est pas stable. Pour résoudre le problème, configurez l’écran de l’ordinateur sur la résolution recommandée. L’écran ne peut pas être afché en mode plein écran. Un fichier de contenu SD (4:3) mis à l’échelle peut provoquer l’apparition de barres noires des deux côtés d’un écran sur une chaîne HD. Une vidéo dont le format d’image est différent du produit peut entraîner l’apparition de barres noires en haut et en bas de l’écran. Réglez l’écran en mode plein écran sur le produit ou le périphérique source.139 Problème de son Il n'y a pas de son. Vérifiez la connexion du câble audio ou réglez le volume. Vérifiez le volume. Le volume est trop bas. Réglage du volume. Si le volume est toujours bas même au niveau maximal, réglez le volume sur la carte son de votre PC ou de votre logiciel. La vidéo est disponible, mais il n’y a aucun son. Si un câble HDMI est branché, vérifiez les paramètres de sortie audio de l’ordinateur. Allez dans Son et changez Sélect. le haut-parleur sur Interne. En cas d’utilisation d’un périphérique source

• Assurez-vous que le câble audio est correctement branché au port d’entrée audio du produit.

• Vérifiez les paramètres de sortie audio pour le périphérique source. (Si par exemple un câble HDMI est branché au moniteur, le paramètre audio pour la boîte de rangement de câbles doit être réglé sur HDMI.) En cas d’utilisation d’un câble DVI-HDMI, un câble audio à part s’avère nécessaire. Si le produit possède un port permettant de brancher un casque, assurez-vous qu’il est libre. Rebranchez le câble d’alimentation au périphérique, puis redémarrez ce dernier. Les enceintes produisent des décharges électrostatiques. Vérifiez si le câble est bien branché. Assurez-vous qu’aucun câble vidéo n’est branché à un port d’entrée audio. Vérifiez la force du signal après avoir branché le câble. La qualité du son dépend de la force du signal.140 Problème de son Le volume est réglé sur zéro, mais on entend un son. Lorsque Sélect. le haut-parleur est réglé sur Externe, le bouton du volume et la fonction de coupure du son sont désactivés. Réglez le volume des enceintes externes. Les paramètres audio des enceintes principales ne s’appliquent pas aux enceintes internes du produit. Couper le son ou changer le niveau du volume sur le produit n’a aucune incidence sur l’amplificateur externe (décodeur). Le son qui provient du moniteur ne change pas après la modication du Son Mode. Les paramètres audio des enceintes principales ne s’appliquent pas aux enceintes internes du produit. Les paramètres audio d’un périphérique source sont sans aucune incidence sur les paramètres de l’enceinte interne du produit. Les enceintes produisent un écho. Les différences de vitesse de décodage entre les enceintes du produit et les enceintes externes peuvent être à l’origine d’un écho. Si c’est le cas, réglez Sélect. le haut-parleur sur Externe. Problème de télécommande La télécommande ne fonctionne pas. Assurez-vous que les piles sont placées correctement (+/-). Vérifiez si les piles sont épuisées. Vérifiez s'il y a une panne de courant. Assurez-vous que le cordon d'alimentation est connecté. Vérifiez si une éclairage spécial ou des enseignes au néon se trouve à proximité. Problème de périphérique source Un son de bip se fait entendre lorsque mon PC démarre. Si un son de bip se fait entendre lorsque votre PC démarre, faites-le réparer.141 Autre problème Sous-titres est en gris et ne peut être sélectionné. Si la source d’entrée sélectionnée n’est pas TV, Sous-titres ne peut pas être sélectionné dans le menu Chaîne. De nes particules apparaissent sur les bords de l’écran. Les particules font partie de la conception du produit. Le produit n’est pas défectueux. Le menu ISI n’est pas accessible. Le menu est activé ou désactivé selon le mode Source. Lorsque j’essaie de modier la résolution du PC, le message «Dénition actuellem. réglée non compatible.» apparaît. Le message «Définition actuellem. réglée non compatible.» s’affiche si la résolution de la source d’entrée dépasse la résolution maximum de l’écran. Pour résoudre le problème, remplacez la résolution de l’ordinateur par une résolution prise en charge par l’écran. Les enceintes n’émettent aucun son en mode HDMI lorsqu’un câble DVI-HDMI est branché. Les câbles DVI ne transmettent pas de données audio. Assurez-vous de brancher le câble audio à la bonne prise d’entrée pour activer le son. Nv nr HDMI ne fonctionne pas correctement sur un périphérique HDMI doté d’une sortie YCbCr. Cette fonction n’est disponible que lorsqu’un périphérique source, comme un lecteur DVD et un décodeur TV, est branché au produit à l'aide d'un un câble HDMI (signal RGB). Aucun son n’est émis en mode HDMI. Les couleurs de l’image affichée peuvent paraître anormales. L’image ou le son peut être absent. Le problème peut se produire lorsque vous branchez un périphérique source qui n’est compatible qu’avec une ancienne version de la norme HDMI. Si ces problèmes surviennent, branchez un câble audio ainsi que le câble HDMI. Certaines cartes graphiques pour PC ne reconnaissent pas automatiquement les signaux HDMI qui ne comprennent pas de son. Le cas échéant, sélectionnez manuellement une entrée audio. Entrée audio Mode écran PC Auto Paramètres du PC Ordinateur DVI Entrée audio (ports stéréo) Paramètres du PC142 Questions & réponses Question Réponse Comment puis-je modier la fréquence? Réglez la fréquence sur votre carte vidéo.

• Windows 7: Allez à Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution → Paramètres avancés → Moniteur et réglez la fréquence dans Paramètres du moniteur.

• Windows 8: Allez à Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution → Paramètres avancés → Moniteur et réglez la fréquence dans Paramètres du moniteur.

• Windows 10: Accédez à Paramètres → Système → Affichage → Paramètres d’affichage avancés → Afficher les propriétés de l’adaptateur → Moniteur et réglez la valeur Fréquence de rafraîchissement du moniteur sous Paramètres du moniteur. Comment puis-je modier la résolution?

• Windows 7: Allez à Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution puis réglez la résolution.

• Windows 8: Allez à Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution, puis réglez la résolution.

• Windows 10: Accédez à Paramètre → Système → Affichage → Paramètres d'affichage avancés et réglez la résolution. Comment puis-je dénir le mode d'économie d'énergie?

• Windows 7: Réglez le mode d'économie d'énergie dans Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille ou BIOS SETUP sur le PC.

• Windows 8: Vous pouvez définir le mode d'économie d'énergie sous Paramètres

• Panneau de configuration → Apparence et personnalisation → Personnaliser

• Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.

• Windows 10: Vous pouvez définir le mode d'économie d'énergie sous Paramètres → Personnalisation → Écran de verrouillage → Paramètres d’extinction de l’écran → Alimentation et mise en veille ou en accédant à la configuration du BIOS sur l'ordinateur. Reportez-vous au manuel de l'utilisateur de votre PC ou de votre carte vidéo pour des instructions détaillées sur le réglage.143 Spécications Chapitre14

Taille Zone d'affichage

Sortie audio 10 W + 10 W 10 W + 10 W 10 W + 10 W Alimentation électriqueAC100-240V~ 50/60Hz Reportez-vous à l'étiquette à l'arrière de l'appareil car la tension standard peut varier d'un pays à l'autre. Considérations environnementalesFonctionnementTempérature : 32 °F - 104 °F (0 °C - 40 °C)* Pour installer le boîtier, maintenez une température interne inférieure ou égale à 40 °C.Humidité : 10% – 80%, sans condensationRangementTempérature : -4 °F - 113 °F (-20 °C - 45 °C)Humidité : 5% – 95%, sans condensation144

Prêt à l'emploi Le moniteur peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles. L'échange de données bi-directionnel entre le moniteur et le système PC optimise les réglages du moniteur. L'installation du moniteur s'opère automatiquement. Toutefois, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez.

Points du panneau (pixels) Étant donné la nature de la fabrication de cet appareil, environ 1 pixel par million (1ppm) peut apparaître plus clair ou plus sombre sur le panneau. Ce phénomène n'affecte pas le rendement de l'appareil.

Cet appareil est un appareil de catégorie A. Dans un environnement domestique, il peut causer des interférences radio-électriques. Dans ce cas, l'utilisateur peut avoir à prendre des mesures adaptées.

Pour connaître en détail les caractéristiques de l'appareil, consultez le site Web de SamsungElectronics.145 – Fréquence horizontaleLe temps requis pour balayer une seule ligne de gauche à droite de l'écran est désigné par cycle horizontal. La valeur réciproque du cycle horizontal se nomme fréquence horizontale. La fréquence horizontale se mesure en kHz. – Fréquence verticaleL'appareil afche une seule image plusieurs fois par seconde (comme un tube uorescent) pour obtenir le résultat vu par le téléspectateur. Le nombre d'apparition de l'image par seconde se nomme fréquence verticale ou taux de rafraîchissement. La fréquence verticale se mesure en Hz. Modes de minutage préréglés

Cet appareil ne peut être réglé qu'à une seule résolution pour chaque taille d'écran afin d'obtenir une qualité d'image optimale en fonction de la nature du panneau. Une résolution différente de celle spécifiée risque de dégrader la qualité d'image. Pour éviter ce problème, il est recommandé de sélectionner la résolution optimale spécifiée pour votre produit. Vérifiez la fréquence lorsque vous échangez un produit CDT (connecté à un PC) pour un produit ACL. Si le produit ACL ne prend par en charge la fréquence 85Hz, modifiez la fréquence verticale à 60Hz sur le produit CDT avant de passer au produit ACL. Synchronisation Fréquence horizontale 30 – 81 kHz Fréquence verticale 48 – 75 Hz Résolution Résolution optimale 1920 x 1080 @ 60 Hz Résolution maximale 1920 x 1080 @ 60 Hz L'écran sera automatiquement réglé si un signal faisant partie des modes de signaux standard suivants est transmis à votre PC. Si le signal transmis de votre PC ne fait pas partie des modes de signaux standard, l'écran sera probablement vide avec le témoin DEL allumé. Dans un tel cas, modifiez les réglages d'après le tableau suivant en vous reportant au manuel de l'utilisateur de la carte vidéo Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité de synchronisation (H/V) IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/- VESA, 640 x 480 37.500 75.000 31.500 -/-146 Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité de synchronisation (H/V) VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 800 x 600 48.077 72.188 50.000 +/+ VESA, 800 x 600 46.875 75.000 49.500 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1024 x 768 56.476 70.069 75.000 -/- VESA, 1024 x 768 60.023 75.029 78.750 +/+ VESA, 1152 x 864 67.500 75.000 108.000 +/+ VESA, 1280 x 720 45.000 60.000 74.250 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1280 x 1024 79.976 75.025 135.000 +/+ VESA, 1366 x 768 47.712 59.790 85.500 +/+ VESA,1440 x 900 55.935 59.887 106.500 -/+ VESA,1600 x 900 RB 60.000 60.000 108.000 +/+ VESA,1680 x 1050 65.290 59.954 146.250 -/+ VESA,1920 x 1080 67.500 60.000 148.500 +/+147 Annexe Service payant (frais facturés aux clients) ―Même si la couverture de la garantie s'applique, la visite d'un technicien de service suite à une demande d'assistance peut vous être facturée dans les cas suivants. L'appareil ne présente pas de défaut Nettoyage de l'appareil, réglage, explications, réinstallation, etc.

• Si un technicien de service se contente de fournir des instructions sur l'utilisation du produit ou règle simplement les options sans démonter l'appareil • Si le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal câblé, etc.)
• Si l'appareil est réinstallé ou que d'autres périphériques sont connectés une fois que l'appareil a été installé (pour la première fois)
• Si l'appareil est réinstallé en vue d'être déplacé dans un autre endroit ou un autre bâtiment.
• Si le client souhaite obtenir des instructions d'utilisation pour la compatibilité avec l'appareil d'un autre fabricant.
• Si le client souhaite obtenir des instructions d'utilisation du réseau ou du programme d'un autre fabricant. • Si le client demande l'installation du logiciel et la configuration de l'appareil. • Si le technicien de service enlève/nettoie de la poussière ou des substances étrangères ayant pénétré dans l'appareil. • Si le client demande une nouvelle installation après avoir acheté un appareil à domicile ou en ligne. Dommage causé au produit par la faute du client Dommage causé au produit par une mauvaise manipulation ou une réparation inadéquate du clientSi le dommage résulte de l'un des facteurs suivants : • Impact ou chute extérieur(e).
• Utilisation de fournitures ou d'un produit vendu séparément non précisé(es) par Samsung.
• Réparation effectuée par une personne n'appartenant pas à une entreprise de services d'ingénierie ou un partenaire de Samsung Electronics Co., Ltd • Transformation ou réparation de l'appareil effectuée par le client • Utilisation d'une tension inadéquate ou branchements électriques non autorisés. • Non-respect des consignes de prudence indiquées dans le guide d'utilisation Autres raisons

• Si l'appareil tombe en panne suite à un désastre naturel. (foudre, incendie, tremblement de terre, inondation, etc.) • Si tous les consommables sont épuisés. (batterie, toner, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.) ―Si le client demande une assistance alors que l'appareil ne présente pas de défaut, ce service peut lui être facturé. En conséquence, il est recommandé de lire préalablement le guide d'utilisation. Chapitre15148 Prévention des images rémanentes Qu'est-ce qu'une image rémanente? Le phénomène d'images rémanentes ne doit pas survenir lorsque le panneau fonctionne normalement. Le terme fonctionnement normal se réfère ici à la modification constante du motif vidéo. Si le panneau affiche un motif fixe pendant une longue période, une légère différence de tension peut se produire entre les électrodes des pixels qui contrôlent les cristaux liquides.Une telle différence de tension entre les électrodes s'accroît avec le temps et réduit l'épaisseur des cristaux liquides. L'image précédente peut alors persister à l'écran lorsque le motif change. Cette information est un guide pour éviter les images rémanentes. L'affichage d'un écran fixe pendant une longue période peut causer des images rémanentes. Ce problème n'est pas couvert par la garantie. Pratiques de prévention recommandées L'affichage d'un écran fixe pendant une longue période peut causer des images rémanentes ou des taches. Éteignez le produit lorsqu'il n'est pas utilisé pendant une longue période, activez le mode Économie d'énergie ou utilisez un économiseur d'écran animé. • Modifiez les couleurs régulièrement. FLIGHT FLIGHT TIME TIME 21:10 20:30 SAMSUNGSAMSUNGSAMSUNGSAMSUNG 21:10 20:30 Type 1 Type 2
• Évitez les combinaisons de couleur de luminosité contrastante entre le texte et l'arrière- plan. ―Évitez l'utilisation de couleurs de luminosité contrastante (noir et blanc; gris).SAMSUNG FLIGHT TIME 20:30

Les sources HDMI ne prennent pas en charge le mode DOLBY AUDIO. The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Licence open source Lorsque vous utilisez des logiciels open source, la licence est disponible dans le menu du produit. La licence est rédigée uniquement en anglais. Pour obtenir des informations sur la mention de licence de code source libre, contactez le Service Consommateurs Samsung ou envoyez un courriel à [e-mail].150 Terminologie 480i / 480p / 720p / 1080i / 1080p_____ Chacune des fréquences de balayage ci-dessus fait référence au nombre de lignes de balayage effectives qui détermine la résolution de l'écran. La fréquence de balayage peut être indiquée par un i (interlaced, entrelacé) ou p (progressif), selon la méthode de balayage. - Balayage Le balayage consiste dans la formation progressive d'une image par la transmission de pixels. Un plus grand nombre de pixels vont composer une image plus claire et plus vive. - Progressif En mode de balayage progressif, toutes les lignes de pixels sont balayées une à une (progressivement) sur l'écran. - Entrelacé En mode de balayage entrelacé, le balayage s'effectue d'abord toutes les deux lignes de pixels de haut en bas, puis vient ensuite celui des lignes qui ont été outrepassées. Mode non entrelacé et mode entrelacé____ Le mode non entrelacé (balayage progressif) affiche une ligne horizontale depuis le haut jusqu'au bas de l'écran. Le mode entrelacé affiche d'abord un nombre de lignes impair puis un nombre pair ensuite. Le mode non entrelacé est surtout utilisé pour les moniteurs car il procure de la netteté et le mode entrelacé, surtout pour la TV. Pas de masque____ Le produit et l'écran sont composés de points rouges, verts et bleus. Une distance plus courte entre les points procure une résolution plus élevée. Le pas de masque fait référence à la distance la plus courte entre points de même couleur. Le pas de masque se mesure en millimètres. Fréquence verticale____ Le produit affiche une même image plusieurs fois par seconde (comme une lampe fluorescente qui scintille) pour représenter une image qui sera visible par le spectateur. Le nombre d'apparition de l'image par seconde se nomme fréquence verticale ou taux de rafraîchissement. La fréquence verticale se mesure en Hz. Par exemple, 60Hz indique qu'une seule image est affichée 60 fois en une seconde. Fréquence horizontale____ Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. La valeur réciproque du cycle horizontal se nomme fréquence horizontale. La fréquence horizontale se mesure en kHz. Source____ La source d'entrée désigne un périphérique source vidéo connecté au produit, tel qu'un caméscope ou un lecteur vidéo/DVD. Ports Composant (vert, bleu et rouge)____ Les ports Composant, qui identifient, émettent et reçoivent des signaux de contraste, offrent une qualité d'image supérieure à toute autre méthode de connexion vidéo. Plug & Play____ Plug&Play est une fonction qui permet l'échange automatique d'informations entre un moniteur et un ordinateur pour produire un environnement d'affichage optimal. Le produit utilise la norme internationale VESA DDC pour exécuter la fonction Plug & Play. Résolution____ La résolution désigne le nombre de points horizontaux (pixels) et verticaux (pixels) qui composent un écran. Il représente le niveau de détail de l'affichage. Une résolution élevée permet d'afficher plus de données sur l'écran et elle est utile pour effectuer plusieurs tâches simultanément. P.ex. une résolution de 1920 X 1080 est composée de 1920 pixels horizontaux (résolution horizontale) et de 1080 pixels verticaux (résolution verticale). HDMI (interface multimédia haute définition)____ Interface pouvant être connectée à une source audio numérique, ainsi qu'à une source vidéo haute définition (HD), à l'aide d'un seul câble et sans compression. Contrôle multiécrant (MDC)____ Le contrôle multiécran (ang. Multiple Display Control / MDC) est une application qui permet de contrôler simultanément plusieurs périphériques d'affichage à l'aide d'un ordinateur. La communication entre un PC et un moniteur s'opère à l'aide de câbles RS232C (transmission de données en série) et RJ45 (LAN).
