S32AG320NN - Moniteur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Modèle	SAMSUNG S32AG320NN
Taille de l'écran	32 pouces
Résolution	2560 x 1440 (QHD)
Type de panneau	VA (Vertical Alignment)
Fréquence de rafraîchissement	75 Hz
Temps de réponse	4 ms (GTG)
Luminosité	250 cd/m²
Contraste	3000:1 (statique)
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, DisplayPort, USB
Dimensions (avec pied)	711.2 x 514.4 x 244.5 mm
Poids	7.2 kg
Utilisation recommandée	Bureau, jeux vidéo, multimédia
Maintenance	Nettoyage avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Éviter l'exposition à l'humidité, utiliser sur une surface stable
Garantie	2 ans

FOIRE AUX QUESTIONS - S32AG320NN SAMSUNG

Comment connecter le moniteur SAMSUNG S32AG320NN à mon ordinateur ?

Vous pouvez connecter le moniteur à votre ordinateur via un câble HDMI ou DisplayPort. Assurez-vous que le moniteur est allumé et que l'entrée correcte est sélectionnée.

Comment ajuster la résolution de mon moniteur SAMSUNG S32AG320NN ?

Pour ajuster la résolution, faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage', puis choisissez la résolution recommandée pour le moniteur.

Que faire si l'image de mon moniteur est floue ?

Vérifiez que le câble est bien connecté et en bon état. Assurez-vous également que la résolution est réglée correctement. Vous pouvez aussi ajuster les paramètres de netteté dans le menu OSD du moniteur.

Comment régler la luminosité et le contraste du SAMSUNG S32AG320NN ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu OSD. À partir de là, naviguez vers les paramètres d'image pour ajuster la luminosité et le contraste.

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Essayez également de tester avec une autre prise ou un autre câble.

Comment activer le mode d'économie d'énergie sur le SAMSUNG S32AG320NN ?

Accédez au menu OSD du moniteur et recherchez les paramètres d'économie d'énergie. Activez le mode souhaité pour réduire la consommation d'énergie.

Comment réinitialiser les paramètres d'usine du moniteur ?

Dans le menu OSD, recherchez l'option 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix pour restaurer les paramètres par défaut.

Le moniteur ne détecte pas le signal de l'ordinateur, que faire ?

Vérifiez que le câble de connexion est bien fixé. Assurez-vous que le bon port d'entrée est sélectionné sur le moniteur. Testez le câble et le port avec un autre appareil si possible.

Quelles sont les spécifications techniques du SAMSUNG S32AG320NN ?

Le SAMSUNG S32AG320NN est un moniteur de 32 pouces avec une résolution de 2560 x 1440 pixels, un temps de réponse de 1 ms, et prend en charge un taux de rafraîchissement allant jusqu'à 165 Hz.

Comment installer le pilote du moniteur ?

La plupart des systèmes d'exploitation détectent automatiquement le moniteur et installent le pilote nécessaire. Si besoin, vous pouvez télécharger le pilote depuis le site officiel de Samsung.

MODE D'EMPLOI S32AG320NN SAMSUNG

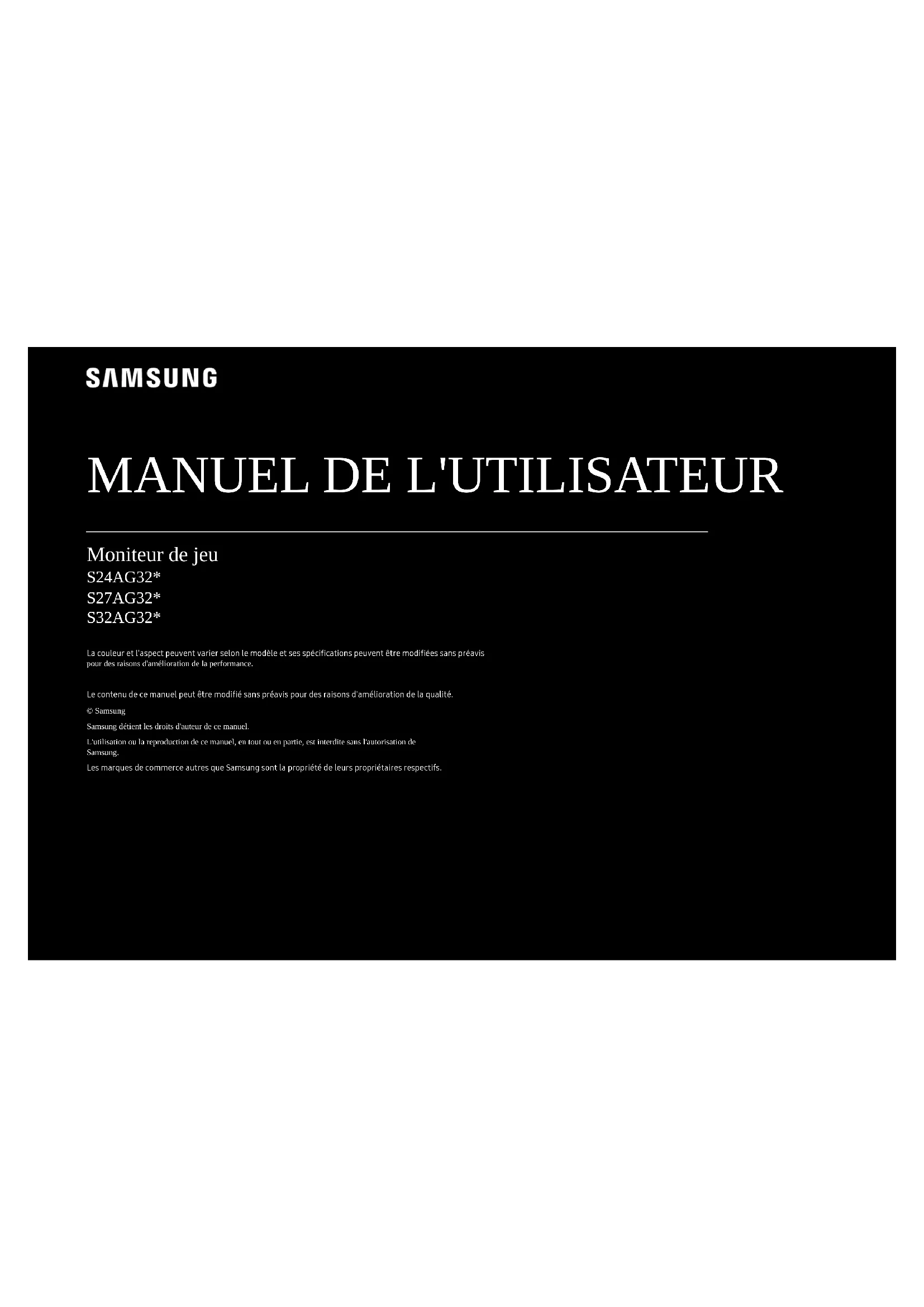

Moniteur de jeu S24AG32* S27AG32* S32AG32* La couleur et l'aspect peuvent varier selon le modèle et ses spécications peuvent être modiées sans préavis pour des raisons d'amélioration de la performance. Le contenu de ce manuel peut être modié sans préavis pour des raisons d'amélioration de la qualité. © Samsung Samsung détient les droits d'auteur de ce manuel. L'utilisation ou la reproduction de ce manuel, en tout ou en partie, est interdite sans l'autorisation de Samsung. Les marques de commerce autres que Samsung sont la propriété de leurs propriétaires respectifs.2 Table des matières Avant l'utilisation Consignes de sécurité 4 Électricité et sécurité 4 Installation de l'appareil 5 Fonctionnement 6 Nettoyage 8 Position correcte pour utiliser l'appareil 8 Préparation Installation de l'appareil 9 Fixation au support 9 Précautions lors du déplacement du produit 10 Vérication de l'espace autour du produit 11 Réglage de l'inclinaison et de la hauteur 11 Rotation du produit 12 Dispositif antivol 13 Fiche technique du support mural (VESA) 13 Panneau de conguration 14 Connexion et utilisation d’un périphérique source Lisez les informations ci-dessous avant de connecter le produit. 15 Connecteurs 15 Connexion et utilisation d'un PC 16 Connexion à l'aide d'un câble HDMI 16 Connexion à l'aide d'un câble HDMI-DVI 16 Connexion à l'aide d'un câble DP 16 Branchement sur un casque audio ou à des écouteurs 16 Branchement du cordon d’alimentation 17 Rangement des câbles connectés 17 Réglage de la résolution optimale 18 Menu Jeu 19 Image 21 Afch. à l'écran 23 Système 23 Informations 25 Installation du logiciel Easy Setting Box 26 Restrictions et problèmes liés à l'installation 26 Conguration système requise 26 Installation du pilote 263 Guide de dépannage Prérequis avant de contacter le Centre de service à la clientèle Samsung 27 Diagnostic du produit (problème d’écran) 27 Vérication de la résolution et de la fréquence 27 Vériez les éléments suivants. 27 Questions & réponses 30 Spécications Général 31 Tableau des modes de signal standard 33 Annexe Service payant (frais facturés aux clients) 35 L'appareil ne présente pas de défaut 35 Dommage causé au produit par la faute du client 35 Autres raisons 35 FreeSync (pour carte graphique AMD) 36 Table des matières4

Avant l'utilisation Consignes de sécurité Avertissement L'omission d'observer les consignes peut causer des blessures sévères ou fatales. Attention L'omission d'observer les consignes peut causer des blessures corporelles ou des dommages aux biens.ATTENTIONRISQUE DE DÉCHARGE ÉLECTRIQUE. NE PAS OUVRIR.ATTENTION: AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, N'ENLEVEZ PAS LE COUVERCLE (OU LE PANNEAU ARRIÈRE). AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. VEUILLEZ VOUS ADRESSER À UN TECHNICIEN AGRÉÉ POUR TOUTE RÉPARATION.Ce symbole indique la présence d'une haute tension à l'intérieur. Tout contact avec une pièce interne de l'appareil présente un danger.Tension CA: La tension nominale indiquée par ce symbole est la tension CA.Ce symbole vous informe qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.Tension CC: La tension nominale indiquée par ce symbole est la tension CC.Produit de catégorie II: Ce symbole indique qu'une connexion de sécurité de mise à la terre (à la masse) n'est pas requise. Si ce symbole ne se trouve pas sur un appareil doté d’un câble électrique, le produit DOIT avoir un conducteur de protection able (mise à la terre).Attention. Consultez les instructions aux ns d'utilisation: Ce symbole indique à l'utilisateur qu'il doit consulter le guide d'utilisation pour avoir de l'information au sujet de la sécurité. Électricité et sécurité Avertissement

• Évitez d'utiliser un cordon d'alimentation ou une che endommagés, ou une prise électrique mal xée.• Évitez de faire fonctionner plusieurs appareils à partir d'une seule prise électrique.• Évitez de toucher à une che de cordon avec les mains mouillées.• Insérez la che à fond pour empêcher tout jeu.• Branchez la che du cordon dans une prise électrique mise à la terre (dispositifs isolés de type 1 seulement).• Évitez de tordre ou de tirer sur le cordon électrique brusquement. Veillez à ne pas laisser le cordon d'alimentation sous un objet lourd.• Évitez de placer le cordon électrique ou l'appareil près d'une source de chaleur.• Nettoyez toute poussière autour des broches de la che ou de la prise électrique à l'aide d'un chiffon sec. Attention
• Évitez de débrancher le cordon électrique durant le fonctionnement de l'appareil.• Utilisez uniquement le cordon électrique fourni par Samsung avec l'appareil. Évitez d'utiliser le cordon électrique avec d'autres appareils.• Veillez à ne pas obstruer la zone de la prise électrique du cordon d'alimentation.‒ Le cordon d'alimentation doit être débranché pour couper l'alimentation à l'appareil lorsqu'un problème survient.• Tenez le cordon d'alimentation par sa che lors de son débranchement de la prise électrique.5 Installation de l'appareil Avertissement

• Évitez de placer des chandelles, des répulsifs à insectes ou des cigarettes sur le dessus de l'appareil. Évitez d'installer l'appareil près d'une source de chaleur.

• Évitez d'installer l'appareil dans un endroit mal ventilé tel qu'une bibliothèque ou un placard.

• Installez l'appareil à une distance d'au moins 10cm du mur pour permettre la ventilation.

• Gardez l'emballage plastique hors de portée des enfants. ‒ Il présente un risque d'étouffement.

• Évitez d'installer l'appareil sur une surface instable ou soumise à des vibrations (tablette mal xée, surface en pente, etc.). ‒ L'appareil pourrait s'abîmer en tombant ou causer une blessure. ‒ L'utilisation de l'appareil dans un endroit soumis à des vibrations excessives peut l'endommager ou causer un incendie.

• Évitez d'installer l'appareil dans un véhicule ou un endroit exposé à la poussière, l'humidité (gouttes d'eau, etc.), l'huile ou la fumée.

• Évitez d'exposer l'appareil aux rayons directs du soleil, à la chaleur ou à un objet chaud comme un poêle. ‒ Cela pourrait réduire la durée de vie de l'appareil ou causer un incendie.

• Évitez d'installer l'appareil à la portée de jeunes enfants. ‒ L'appareil pourrait tomber et blesser l'enfant.

• Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine. Attention

• Veillez à ne pas échapper l'appareil en le déplaçant.

• Évitez de déposer l'appareil sur sa façade.

• Lors de l'installation de l'appareil sur une armoire ou une tablette, assurez-vous que le bord inférieur de l'avant ne dépasse pas. ‒ L'appareil pourrait s'abîmer en tombant ou causer une blessure. ‒ Installez l'appareil uniquement sur une armoire ou une tablette d'une taille appropriée.

• Déposez le produit délicatement. ‒ Cela risquerait d'endommager l'appareil ou de causer une blessure corporelle.

• Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière ne, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances. ‒ Veuillez consulter le Centre de service à la clientèle Samsung si vous souhaitez installer l'appareil dans un tel endroit.

• Avant d'assembler le produit, placez-le sur une surface plane et stable de manière que l'écran soit orienté vers le bas.

• Dans la même série, la couleur peut varier en fonction de la dimension.6 Fonctionnement Avertissement

• L'intérieur de l'appareil présente un haute tension. Ne tentez jamais de démonter, réparer ou modier l'appareil par vous-même. ‒ Communiquez avec le Centre de service à la clientèle Samsung pour les réparations.

• Pour déplacer le produit, déconnectez d'abord tous les câbles, y compris le câble d'alimentation.

• Si l'appareil émet des sons anormaux, dégage une odeur de brûlé ou de fumée, débranchez le cordon d'alimentation immédiatement puis communiquez avec le Centre de service à la clientèle Samsung.

• Veillez à ne pas laisser les enfants s'accrocher à l'appareil ou grimper dessus. ‒ Les enfants pourraient se blesser sérieusement.

• Si l'appareil est échappé ou si son enveloppe extérieure est endommagée, mettez l'appareil hors tension puis débranchez le cordon d'alimentation. Communiquez ensuite avec le Centre de service à la clientèle Samsung. ‒ L'utilisation continue pourrait causer un incendie ou un choc électrique.

• Évitez de laisser des objets attrayants pour les enfants (jouets, bonbons, etc.) sur le dessus de l'appareil. ‒ L'appareil ou des objets lourds pourraient tomber et blesser les enfants alors qu'ils tentent de prendre ces objets.

• Si un orage se produit, éteignez l'appareil et débranchez le câble électrique.

• Veillez à ne pas échapper l'appareil ni à y exercer un impact.

• Évitez de déplacer l'appareil en tirant sur le cordon d'alimentation ou tout autre câble.

• Si une fuite de gaz est détectée, ne touchez pas à l'appareil ni à la che du cordon. Veillez aussi à ventiler l'endroit immédiatement.

• Évitez de soulever ou de déplacer l'appareil en tirant sur le cordon d'alimentation ou tout autre câble.

• Évitez d'utiliser ou de garder un vaporisateur combustible ou une substance inammable à proximité de l'appareil.

• Vériez que des nappes ou des rideaux n'obstruent pas les évents. ‒ L'augmentation de la température interne pourrait provoquer un incendie.

• Évitez d'introduire des objets métalliques (baguette, monnaie, épingle, etc.) ou des objets qui brûlent facilement (papier, allumettes, etc.) dans l'appareil (par un évent, des connecteurs d'entrée/sortie, etc.). ‒ Assurez-vous de couper l'alimentation à l'appareil et de débrancher le cordon d'alimentation lorsque de l'eau ou des substances étrangères ont pénétré dans l'appareil. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

• Évitez de placer des objets contenant du liquide (vase, pot, bouteille, etc.) ou des objets métalliques sur le dessus de l'appareil. ‒ Assurez-vous de couper l'alimentation à l'appareil et de débrancher le cordon d'alimentation lorsque de l'eau ou des substances étrangères ont pénétré dans l'appareil. Communiquez ensuite avec le Centre de service à la clientèle Samsung.7 Attention

• L'afchage d'une image xe pendant un long délai peut causer une rémanence d'image ou une défaillance de pixels. ‒ Activez le mode d'économie d'énergie ou un économiseur d'écran en cas de non-utilisation prolongée de l'appareil.

• Débranchez la cordon d'alimentation de la prise électrique si vous prévoyez ne pas utiliser l'appareil pendant un long moment (vacances, etc.). ‒ L'accumulation de poussière combinée à la chaleur pourrait causer un incendie, un choc électrique ou une fuite électrique.

• Utilisez l'appareil au réglage de résolution et de fréquence recommandé. ‒ Sinon, il y a un risque de détérioration de la vue.

• Ne combinez pas des adaptateurs CA/CC.

• Retirez le sac en plastique de l'adaptateur CA/CC avant de l'utiliser.

• Ne laissez pas l'eau entrer dans l'adaptateur CA/CC et préservez-le de l'humidité. ‒ Sinon, il y a risque de choc électrique ou d'incendie. ‒ Évitez d'utiliser l'appareil à extérieur an de ne pas l'exposer aux intempéries (pluie ou neige). ‒ Veillez à protéger l'adaptateur CA/CC de toute humidité lorsque vous nettoyez le sol.

• Ne placez pas l'adaptateur CA/CC près d'un appareil de chauffage. ‒ Vous risquez de provoquer un incendie.

• Faites en sorte que l'adaptateur CA/CC se trouve dans une pièce bien ventilée.

• Si vous laissez pendre l'adaptateur CA/CC avec la douille orientée vers le haut, de l'eau ou n'importe quel autre corps étranger risque de s'y introduire et d'entraîner des dysfonctionnements. Veillez à placer l'adaptateur CA/CC sur une surface plane (sur une table ou au sol).

• Évitez de retourner l'appareil à l'envers ou de le déplacer en le tenant par son support. ‒ L'appareil pourrait s'abîmer en tombant ou causer une blessure.

• Regarder l'écran de trop près pendant une longue période pourrait détériorer votre vue.

• Évitez d'utiliser des humidicateurs ou des poêles aux alentours de l'appareil.

• Toutes les heures, détachez vos yeux de l'écran pendant plus de 5minutes pour les reposer ou xez un point au loin.

• Évitez de toucher l'écran lorsque l'appareil est sous tension depuis un long moment car il devient chaud.

• Rangez les petits accessoires hors de portée des enfants.

• User de prudence en réglant l'angle de l'appareil. ‒ Un risque existe de coincer et blesser votre main ou vos doigts. ‒ Pencher l'appareil à un angle prononcé risque de le faire tomber et causer une blessure.

• Évitez de placer des objets lourds sur l'appareil. ‒ Cela risquerait d'endommager l'appareil ou de causer une blessure corporelle.

• Lorsque vous utilisez des écouteurs ou un casque d'écoute, ne mettez pas le volume trop fort. ‒ Un volume trop élevé pourrait endommager l'ouïe.8 Nettoyage Des taches blanches peuvent se développer sur les modèles au ni brillant si un humidicateur ultrasonique fonctionne à proximité. ― Communiquez avec le Centre de service à la clientèle si l'intérieur de l'appareil requiert un nettoyage (des frais de service seront facturés). N'appuyez pas sur l'écran avec vos mains ou d'autres objets. Vous pourriez endommager l'écran. ― Le panneau et l'extérieur des appareils à ACL évolués étant susceptibles de se rayer facilement, procédez avec soin lors du nettoyage. Observez la procédure de nettoyage suivante.

Éteignez l'appareil et le PC.

Débranchez le cordon d'alimentation de l'appareil. ― Agrippez le cordon par sa che et ne touchez pas au cordon avec les mains mouillées. Sinon, il y a risque de choc électrique.

Nettoyez l'appareil à l'aide d'un chiffon propre, doux et sec. Trempez un chiffon doux dans de l'eau, essorez-le bien, puis utilisez-le pour essuyer la surface extérieure du produit. ‒ N'appliquez aucun produit nettoyant contenant de l'alcool, des solvants ou des surfactants sur le produit. ‒ Évitez de vaporiser de l'eau ou du nettoyant directement sur l'appareil.

Branchez le cordon d'alimentation de l'appareil une fois le nettoyage terminé.

Allumez l'appareil et le PC. Position correcte pour utiliser l'appareil Utilisez le produit dans la position correcte comme suit:

• Redressez votre dos.

• Laissez une distance comprise entre 45et50cm entre vous et l'écran. Votre regard doit être légèrement orienté vers le bas lorsque vous regardez l'écran.

• Placez l'écran directement face à vous.

• Réglez l'angle de façon à ce que la lumière ne reète pas sur l'écran.

• Gardez vos avant-bras perpendiculaires à vos bras et au niveau du dos de vos mains.

• Gardez vos coudes à angle droit.

• Réglez la hauteur de l'appareil de sorte que vos genoux soient pliés à 90degrés ou plus, talons xés au sol, et vos bras plus bas que votre cœur.

• Vous pouvez soulager votre fatigue oculaire en regardant à différents endroits ou en clignant fréquemment des yeux.9 Installation de l'appareil Fixation au support ― Pour démonter le socle, suivez les instructions d'assemblage dans le sens inverse.

Placez la base du support sur le tube du support dans la direction indiquée dans l'illustration. Vériez que le tube du support est bien raccordé.Serrez la vis sur la partie inférieure de la base du support. Poussez le support assemblé dans le corps principal dans le sens de la èche, comme indiqué sur la gure.

Fixer le couvercle décoratif dans le sens de la èche et le tourner dans le sens horaire par rapport à la marque.Relevez le moniteur comme indiqué sur la gure.Une fois le support installé, placez le produit à la verticale.AttentionNe retirez pas arbitrairement le lm protecteur de l’écran. Si ce n'est pas le cas, le service de garantie peut être limité.

Préparation10 Précautions lors du déplacement du produit

• Tenez les coins ou les bords du produit lorsque vous le déplacez.

• N'appliquez aucune pression directe sur l'écran.

• Ne tenez pas l'écran lorsque vous déplacez le produit.

• Évitez de retourner l'appareil à l'envers en le tenant par son support.

• N'appuyez pas sur le produit. Vous pourriez l'endommager.11 Vérication de l'espace autour du produit Assurez-vous que vous disposez de sufsamment d'espace pour la ventilation lors de l'installation du produit. Une augmentation de la température interne peut provoquer un incendie et endommager l'appareil. Prévoyez un espace sufsant autour du produit, comme indiqué dans le diagramme, lors de son installation. ― L'extérieur peut changer selon le produit. Réglage de l'inclinaison et de la hauteur ― La couleur et l'aspect des pièces peut différer de l'illustration. Les spécications peuvent être modiées sans préavis pour des raisons d'amélioration de la qualité.

• L'inclinaison et la hauteur du produit peuvent être ajustées.

• Tenez la partie centrale supérieure de l'appareil et réglez la hauteur avec prudence.

• Le réglage de la hauteur admet une certaine tolérance. Respectez les marges de tolérance lorsque vous vous réglez la hauteur de l'appareil. 10 cm (3,93 pouces) 10 cm (3,93 pouces) 10 cm (3,93 pouces) 10 cm (3,93 pouces) -5,0° (±2,0°) ~ 20,0° (±2,0°) 0 ~ 120,0 mm (±5,0 mm) 10 cm (3,93 pouces)12 Rotation du produit ― La couleur et l'aspect des pièces peut différer de l'illustration. Les spécications peuvent être modiées sans préavis pour des raisons d'amélioration de la qualité. Vous pouvez faire pivoter votre produit comme illustré ci-dessous.

• Veillez à déployer complètement le support avant de tourner le produit.

• Si vous faites pivoter le produit sans déployer complètement le support, le coin du produit risque de toucher le sol et de s'abîmer.

• Ne faites pas pivoter le produit dans le sens contraire des aiguilles d'une montre. Le produit pourrait être endommagé.

• Faites attention à ne pas endommager le produit en percutant l'objet ou le support lorsque vous faites pivoter le produit. -15,0° (±2,0°) ~ 15,0°(±2,0°) -2,0° (±2,0°) ~ 92,0° (±2,0°)13 Dispositif antivol ― Un dispositif antivol vous permet d'utiliser l'appareil en toute sécurité dans un lieu public. ― La forme du dispositif antivol et la méthode de verrouillage varient selon le fabricant. Veuillez- vous reporter aux manuels qui accompagnent le dispositif antivol pour de plus amples renseignements. Verrouillage du dispositif antivol:

Fixez le câble de votre dispositif antivol à un objet lourd tel qu'un bureau.

Insérez une extrémité du câble dans la boucle de l'autre extrémité.

Introduisez le dispositif antivol dans la fente antivol à l'arrière de l'appareil.

Verrouillez le dispositif antivol. ‒ On peut se procurer un dispositif antivol séparément. ‒ Veuillez-vous reporter aux manuels qui accompagnent le dispositif antivol pour de plus amples renseignements. ‒ Les dispositifs antivol peuvent être achetés auprès d'un magasin de produits électroniques ou en ligne. Fiche technique du support mural (VESA) ― Installez le support mural sur un mur solide perpendiculaire au plancher. Avant de monter le support mural à d’autres surfaces qu’une plaque de plâtre, communiquez avec votre distributeur le plus proche pour de plus amples renseignements. Si vous installez le produit sur un mur penché, il peut tomber et provoquer de graves blessures corporelles. Les trousses de montage mural Samsung comprennent un manuel d’installation détaillé et toutes les pièces nécessaires pour l’assemblage sont fournies.

• N'utilisez pas de vis dont la longueur est supérieure à la longueur standard car vous risquez d'endommager les composants internes de l'appareil.

• La longueur des vis requise pour un support mural qui ne respecte pas les normes VESA peut varier en fonction des spécications.

• N'utilisez pas de vis qui ne sont pas conformes aux spécications de vis standard VESA. Ne forcez pas lorsque vous xez le nécessaire de support mural ou le support de bureau. L'appareil peut être endommagé ou tomber et provoquer des blessures. Samsung ne peut être tenu responsable de tout dommage ou blessure causé par l'utilisation de vis non conformes ou par le montage du support mural ou du support de bureau en utilisant une force excessive.

• Samsung ne peut être tenu responsable de tout dommage à l'appareil ou des blessures causées par l'utilisation d'un nécessaire de support mural autre que celui indiqué ou d'une tentative d'installation du nécessaire de support mural de votre propre initiative.

• Pour xer l'appareil sur un mur, vériez que vous avez acheté un nécessaire de support mural qui peut être installé à une distance égale ou supérieure à 10cm du mur.

• Assurez-vous d'utiliser un nécessaire de support mural conforme aux normes.

• Pour installer le moniteur à l'aide d'un support mural, détachez la base du support du moniteur. Nom du modèle Caractéristiques techniques des trous de vis VESA (A * B) en millimètres

― N'installez pas votre nécessaire de support mural tant que votre produit est sous tension. Cela pourrait entraîner des blessures corporelles dues à un choc électrique. Support mural Produit C14 Panneau de conguration ― La couleur et l'aspect des pièces peut différer de l'illustration. Les spécications peuvent être modiées sans préavis pour des raisons d'amélioration de la qualité. Pièces Description Bouton JOG Bouton multidirectionnel pour aider à la navigation. DEL d'alimentation Ce voyant indique l'état d'alimentation. - Vous pouvez activer ou désactiver le fonctionnement du voyant d'alimentation sur l'écran du menu.( -> Système -> Activer LED) Guide des touches de fonctions Pour utiliser le guide des touches de fonctions, appuyez sur le bouton JOG lorsque l'écran est allumé. - Lorsque le produit n’afche pas le menu OSD, le bouton JOG peut être utilisé comme ci-dessous. - Monter ou baisser : modie les réglages de Luminosité, Contraste et Netteté. - Gauche ou droite : Modie le réglage du volume. - APPUYEZ (ENTRÉE) : l’élément sélectionné sera appliqué. Source Cette fonction permet de modier la source d'entrée. Un message apparaît dans l'angle supérieur gauche de l'écran lorsque la source d'entrée est modiée. Menu Afche le menu principal à l'écran. Mode Protection oculaire Active le Mode Protection oculaire Arrêt Met l'appareil hors tension. Retour Permet de quitter la page de menu. Guide des touches de fonctions DEL d'alimentation HAUT(ARRIÈRE) DROITEGAUCHE APPUYEZ(ENTRÉE) Bouton JOG BAS(AVANT)15 Lisez les informations ci-dessous avant de connecter le produit.

Avant de connecter le produit, vériez la forme des deux ports des câbles de signal fournis, ainsi que la forme et l'emplacement des ports sur le produit et le périphérique externe. Avant de connecter le produit, veillez à débrancher les câbles d'alimentation du produit et du périphérique externe an d'éviter que le produit ne soit endommagé par un court-circuit ou une surtension. Une fois que tous les câbles de signal sont correctement branchés, reconnectez les câbles d'alimentation au produit et au périphérique externe. Une fois la connexion effectuée, lisez les manuels an de vous familiariser avec les fonctions du produit, les précautions à prendre et les autres informations nécessaires pour utiliser le produit correctement. Pour proter au maximum des fonctionnalités de nos produits, vériez les caractéristiques de la version du câble que vous utilisez.― Les pièces de connexion peuvent varier selon les produits.― Les ports fournis peuvent varier en fonction de l'appareil. Connecteurs ― Les fonctions disponibles peuvent varier selon le modèle du produit. La couleur et l'aspect des pièces peut différer de l'illustration. Les spécications peuvent être modiées sans préavis pour des raisons d'amélioration de la qualité. Reportez-vous à l'appareil. Port Description DC14V/DC19V Se connecte à l'adaptateur CA/CC.Branchez sur un appareil de sortie audio tel qu'un casque audio ou des écouteurs.Se connecte à une source à l'aide d'un câble HDMI ou HDMI-DVI.Se connecte à un PC à l'aide d'un câble DP.SERVICE Se connecte à un périphérique USB.

Connexion et utilisation d’un périphérique source16 Connexion et utilisation d'un PC Sélectionnez une méthode de connexion qui convient à votre PC. Connexion à l'aide d'un câble HDMI ― Il est recommandé d’utiliser le câbleHDMI fourni. S’il n’est pas fourni, utilisez un câble homologué pour la connexion de câbleHDMI. Si vous utilisez un câbleHDMI non homologué, la qualité de l’image pourrait être de moins bonne qualité. Connexion à l'aide d'un câble HDMI-DVI ― La fonction audio n'est pas prise en charge si le périphérique source est connecté à l'aide du câble HDMI-DVI. ― La résolution optimale n'est pas toujours possible avec un câble HDMIDVI. Connexion à l'aide d'un câble DP ― Il est recommandé d’utiliser le câble DP fourni comme accessoire. S’il n’est pas fourni, utilisez un câble DP de 1,5m ou moins. ― Utiliser un câble DP 1.2 ou supérieur certié VESA de genre adéquat. Branchement sur un casque audio ou à des écouteurs ― Utilisez un casque audio ou des écouteurs lors de l'activation du son avec un câble HDMI-HDMI ou DP. ― La prise du casque audio ou des écouteurs prend uniquement en charge les connecteurs de type 3points, aussi appelés TRS (tip-ring-sleeve).17 Branchement du cordon d’alimentation

Reliez le câble d'alimentation à l'adaptateur CA/CC. Reliez ensuite l'adaptateur CA/CC au port CC 14V/ CC 19V situé à l'arrière de l'appareil. Enn, branchez le câble d'alimentation dans la prise. Appuyez sur le bouton JOG situé au bas de l'appareil pour le mettre sous tension.― La tension d'entrée est commutée automatiquement. Rangement des câbles connectés

Raccordez les câbles correspondants. Tirez sur le côté droit du CÂBLE DU SUPPORT DU GUIDE pour le retirer du support. Le côté gauche du CÂBLE DU SUPPORT DU GUIDE peut s’endommager si on tire dessus avec force. Placez les deux câbles dans le dispositif de maintien de câbles sur le support (CÂBLE DU SUPPORT DU GUIDE) pour organiser les câbles, comme indiqué sur la gure.L'assemblage est terminé.18 Réglage de la résolution optimale Un message d'information sur le réglage de la résolution optimale apparaît si vous allumez l'appareil pour la première fois après l'avoir acheté. Sélectionnez une langue dans le message d'information et dénissez la résolution optimale sur votre PC. ― Si la résolution optimale n'est pas sélectionnée, le message apparaît jusqu'à trois fois pendant une durée spéciée même si vous éteignez puis rallumez l'appareil. ― Si vous souhaitez dénir la résolution optimale pour votre ordinateur, Veuillez vous référer à (Q&R)

• «Comment puis-je modier la résolution?» ― Vous pouvez ajuster la fréquence de rafraîchissement en fonction de la résolution de l'écran en sélectionnant Jeu → Fréqu. rafraîch. dans le menu OSD. ― Pour activer le taux de rafraîchissement maximal, activer FreeSync Premium ou régler le taux de rafraîchissement à 165 Hz. ― Ce menu est uniquement accessible si la fonction Fréqu. rafraîch. est réglée à 165 Hz (en mode DisplayPort).19 ― Les fonctions disponibles peuvent varier selon le modèle du produit. La couleur et l'aspect des pièces peut différer de l'illustration. Les spécications peuvent être modiées sans préavis pour des raisons d'amélioration de la qualité. Jeu 2e 3e Description Fréqu. rafraîch. Modiez la fréquence de rafraîchissement de l'écran. Une plus grande fréquence de rafraîchissement réduit la fatigue oculaire.
• DisplayPort: 60 Hz / 120 Hz / 144 Hz / 165 Hz HDMI: 60 Hz / 120 Hz / 144 Hz ― Cette option n’est pas accessible lorsque FreeSync Premium est activée. ― Toute modication du paramètre Fréqu. rafraîch. peut provoquer un scintillement de l'écran, selon la carte graphique de l'ordinateur. ― Cette fonction est accessible sur un ordinateur muni d'une carte graphique qui peut changer la fréquence de rafraîchissement. Elle n'est pas possible sur les périphériques (comme les périphériques AV) dont la fréquence de rafraîchissement est xe. Si cette fonction est appliquée, l'écran risque de ne pas fonctionner correctement. ― Si la fonction Fréqu. rafraîch. est activée et que le texte afché sur l'écran du PC est ou ou de mauvaise qualité, vous pouvez résoudre le problème en congurant l'écran du PC à la résolution recommandée. Temps de réponse Augmentez la fréquence de réponse du panneau pour que l’image vidéo apparaisse plus vive et plus naturelle. ― Il est préférable de régler la fonction Temps de réponse sur Normal ou Accéléré lorsqu’un lm ou un jeu ne s’afche pas à l’écran. ― Cette option n’est pas accessible lorsque la fonction FreeSync Premium est activé. ― Lorsque le Mode image est réglé sur Dynamique ou que le Mode protection oculaire est activé, le menu Accéléré (MBR) est désactivé. ― Le menu du taux de rafraîchissement le Accéléré (MBR) est uniquement accessible si Fréqu. rafraîch. est réglé à 144 Hz et à 165 Hz.

Menu Guide des touches de fonctions →20 2e 3e Description FreeSync Premium

Pour plus de détails, voir la page . Taille de l'écran FreeSync Premium est activé. En mode PC

Mode PC/AV est réglé sur AV. FreeSync Premium est désactivée. Égaliseur de noir

Protection oculaire est activé. Mode image est réglé en mode Cinéma. Mode imageContraste dynamique. AV. Point de visée virtuel • ArrêtPoint de visée virtuel

• Position de réinitialisation21 Image 2e 3e Description Fréqu. rafraîch. Ce menu fournit une qualité d'image optimale adaptée à l'environnement dans lequel l'appareil sera utilisé. ― Ce menu n'est pas disponible lorsque le Mode Protection est activé. En mode PC

• Personnalisé: personnalisez les paramètres d'écran.

• FPS: augmentez la luminosité des zones sombres de l'écran de jeu FPS (First-Person Shooter). Ce mode augmente la visibilité de vos ennemis pendant un jeu FPS (First-Person Shooter).

• RTS: augmentez la température des couleurs et le taux de contraste pour améliorer la visibilité de la minicarte et de l'écran RTS (Real-Time Strategy).

• Jeu de rôle: ce mode est optimisé pour le graphisme 3D et la messagerie instantanée sur l'écran de jeu RPG (Role Playing Game).

• AOS: augmentez le taux de contraste an d'obtenir une qualité d'image optimisée pour l'écran de jeu AOS (Aeon Of Strife).

• Cinéma: obtenez une luminosité et une netteté adaptées pour visionner des vidéos et du contenu DVD sur le moniteur.

• Contraste Dynam.: obtenez une luminosité équilibrée grâce à un réglage automatique du contraste. En mode AV Lorsque l'entrée externe est connectée via HDMI/DP et que Mode PC/AV est réglé sur AV, Mode image dispose de quatre paramètres d'image (Dynamique, Standard, Cinéma et Personnalisé) qui sont prédénis en usine. Vous pouvez activer Dynamique, Standard, Cinéma ou Personnalisé. Vous pouvez sélectionner Personnalisé qui rappelle automatiquement vos paramètres d'image personnalisés.

• Dynamique: sélectionnez ce mode pour afcher une image plus nette qu'en mode Standard.

• Standard: sélectionnez ce mode dans un environnement lumineux.

• Cinéma: sélectionnez ce mode lorsque l'environnement est sombre. Cela permet d'économiser de l'énergie et de réduire la fatigue oculaire.

• Personnalisé: sélectionnez ce mode lorsque vous souhaitez régler l'image selon vos préférences. ― La fonction Mode image n'est activée qu'à une certaine résolution AV, telle que 720P à 60Hz ou 1080P à 60Hz. Luminosité Vous pouvez régler la luminosité générale de l'image. (Plage: 0–100) Une valeur plus élevée rendra l'image plus lumineuse. ― Ce menu n'est pas disponible lorsque le Mode Protection est activé. ― Ce menu n'est pas accessible lorsque le paramètre Temps de réponse est déni sur le mode Accéléré (MBR).22 2e 3e Description Contraste Réglez le contraste entre les objets et l'arrière-plan. (Plage: 0–100) Une valeur plus élevée augmente le contraste pour rendre l'objet plus clair. ― Ce menu n'est pas accessible lorsque Mode image est déni en Mode Cinéma ou en mode Contraste dynamique. Netteté Rendez le contour des objets plus clair ou ou. (Plage: 0–100) Une valeur plus élevée rendra le contour des objets plus clair. ― Ce menu n'est pas disponible lorsque Mode image est déni en Mode Cinéma ou Contraste Dynam.. Couleur Réglez la teinte de l'écran.

• Rouge: réglez le niveau de saturation de rouge. Les valeurs proches de 100 signient une plus grande intensité de la couleur.

• Vert: réglez le niveau de saturation de vert. Les valeurs proches de 100 signient une plus grande intensité de la couleur.

• Bleu: réglez le niveau de saturation de bleu. Les valeurs proches de 100 signient une plus grande intensité de la couleur.

• Nuance coul.: sélectionnez la couleur qui convient le mieux à vos besoins. ― Lorsque l'entrée externe est connectée par HDMI/DP et que Mode PC/AV est réglé à AV (720P à 60 Hz, 1080P à 60 Hz et 2160P à 60Hz), Nuance coul. a quatre réglages de température de couleur (Froide, Normal, Chaude et Personnalisé).

• Gamma: réglez le niveau moyen de luminance. ― Ce menu n'est pas disponible lorsque le Mode Protection est activé. ― Ce menu n'est pas accessible lorsque le mode Image est réglé en Mode Cinéma. ― Ce menu n'est pas disponible lorsque la fonction Contraste Dynam. est activée. ― La fonction Couleur n'est activée qu'à une certaine résolution AV, telle que 720 P à 60 Hz ou 1 080 P à 60 Hz. Niveau des noirs Si un lecteur de DVD ou un décodeur est connecté à l'appareil via HDMI, la qualité d'image (dégradation du contraste/couleur, niveau de noir, etc.) risque d'être dégradée, en fonction du périphérique source connecté. Dans ce cas, vous pouvez utiliser Niveau des noirs pour régler la qualité d'image.

• Normal: sélectionnez ce mode lorsqu'il n'y a pas de dégradation du rapport de contraste.

• Bas: sélectionnez ce mode pour réduire le niveau de noir et augmenter le niveau de blanc en cas de dégradation du rapport de contraste. ― Cette fonction n'est disponible qu'en mode HDMI. ― Niveau des noirs risque de ne pas être compatible avec certains dispositifs source. ― La fonction Niveau des noirs n'est activée qu'à une certaine résolution AV, telle que 720P à 60Hz ou 1080P à 60Hz et 2160P à 60Hz. ― Régler le paramètre Niveau des noirs, car la qualité d’image peut varier selon l’appareil externe. Mode Protection Dénissez une qualité d'image optimale adaptée au repos des yeux. La mention « faible intensité en lumière bleue » de TÜV Rheinland est une certication pour des produits qui satisfont les normes des lumières bleues de plus faible intensité. Lorsque le mode Protection oculaire est activé, la lumière bleue dont la longueur d’onde se situe vers 400 nm s’atténue et rend une qualité d’image optimale qui repose les yeux. En même temps, l’intensité de lumière bleue est inférieure dans les réglages par défaut et elle a fait l’objet d’essais effectués par TÜV Rheinland et a été certiée comme répondant aux normes de « faible intensité en lumière bleue » de TÜV Rheinland.23 Afch. à l'écran 2e 3e Description Langue Permet de régler la langue du menu. ― Une modication au réglage de la langue sera appliquée seulement au menu afché à l'écran. ― Elle n'affectera pas les autres fonctions de votre PC. Aff. heure Le menu OSD disparaît automatiquement si le menu n’est pas utilisé pendant une certaine durée spéciée. La durée d’afchage est une fonction permettant de spécier la durée avant que le menu OSD disparaisse. Système 2e 3e Description Volume Réglez le Volume en déplaçant le du bouton JOG vers la gauche ou vers la droite. ― Pour activer la fonction Muet, accédez à l'écran de contrôle Volume, puis utilisez le bouton JOG pour déplacer la zone de sélection vers le bas. Pour désactiver la fonction Muet, accédez à l'écran de contrôle Volume, puis augmentez ou diminuez la valeur Volume. Econ. énergie Plus La fonction Econ. énergie Plus réduit la consommation électrique en modulant le courant électrique utilisé par le panneau du moniteur. ― This menu is not available when Mode Protection oculaire is enabled.

• Arr.: désactive la fonction Econ. énergie Plus.

• Auto: La consommation d'énergie sera automatiquement réduite d'environ10% au cours de la durée sélectionnée. (L'économie d'énergie dépend de la luminosité de l'écran.)

• Faible: la consommation d'énergie sera réduite d'environ 25 % par rapport au réglage par défaut.

• Forte: la consommation d'énergie sera réduite d'environ 50% par rapport au réglage par défaut.24 2e 3e Description Minuterie OFF Plus Minuterie OFF • Minuterie OFFMinuterie OFF.

Minuterie OFFMar.. Pour les produits destinés à la commercialisation dans certaines régions, le Minuterie OFF

SystèmeMinuterie OFF Plus Minuterie OFF sur Arr.. Minuteur Eco • Minuteur EcoMinuteur Eco.

• Désact. éco aprèsDésact. éco après

Minuteur EcoMar.. Mode PC/AV Mode PC/AV sur AV. La taille de l'image est agrandie.

Si le produit est en mode HDMI, DisplayPortVériez le branchement des câbles et les paramètres du périphérique source. SystèmeMode PC/AVHDMI, DisplayPortPC ou AV.

Mode PC/AV sur AV. Détection de source Sélectionner Auto ou bien Manuel comme méthode de reconnaissance du signal d’entrée. Tch Nombre répét. Accélération, 1 sec ou 2 secPas de répétition, une commande répond une

2e 3e Description Mise à jour log. Mettez à jour le logiciel à l'aide d'un chier de mise à jour enregistré sur un périphériqueUSB.

Enregistrez le chier de mise à jour (en format .bin ou .img) que vous avez téléchargé du siteWeb de Samsung(http:// www.samsung.com/sec) sur un dispositif de stockageUSB.

Connectez le périphériqueUSB au port SERVICE, sur le moniteur. Sélectionnez → Système → Mise à jour log..

Suivez les instructions gurant à l'écran pour procéder à la mise à jour.

Votre produit s'éteindra et se rallumera automatiquement une fois la mise à jour terminée, puis vous pourrez éteindre votre appareil.

Débranchez le cordon d'alimentation du secteur, puis rebranchez-le après avoir éteint l'appareil. ― Pour effectuer la mise à jour du logiciel à l'aide d'une cléUSB, convertissez-la d'abord au format FAT32. ― Pendant la mise à jour, vériez qu’un seul chier BIN ou IMG (.bin ou .img) est enregistré dans le répertoire racine. ― Pendant les mises à jour, enregistrez uniquement le chier .bin ou .img, téléchargé depuis le site Web de Samsung, dans le répertoire racine. ― Si le message Aucun chier de mise à jour trouvé sur votre périphérique USB. Vériez votre périphérique USB et réessayez. s’afche, cela est probablement dû aux raisons suivantes. ― Aucune clé USB n'est connectée au port SERVICE. ― Les formats des chiers de la clé USB connectée ne sont pas compatibles. ― La cléUSB connectée ne contient aucun chier de mise à jour valide. (Aucun chier de mise à jour n'est enregistré dans la mémoire ou les noms de chier sont incorrects.) ― N'éteignez pas le produit avant la n de la mise à jour. Dans la mesure du possible, évitez également toute interruption de la mise à jour. En règle générale, le produit revient à la version précédente si une mise à jour est interrompue. ― Il est possible que la couleur à l’écran change ou clignote pendant la mise à jour USB, mais il ne s’agit pas d’un problème de moniteur. La mise à jour du logiciel s’effectue normalement, veuillez patienter jusqu’à ce que la mise à jour soit terminée. Réinitialiser tout Réinitialise tous les réglages par défaut d'usine de l'appareil. Informations Afchez les informations sur le logiciel en cours d’exécution. Reportez-vous à l'écran du moniteur utilisé.26 Easy Setting Box Easy Setting Box permet aux utilisateurs de partager l'écran en plusieurs sections. Pour installer la dernière version de Easy Setting Box, téléchargez-la à partir du site Web Samsung (http://www.samsung.com). ― Le logiciel peut ne pas fonctionner adéquatement si vous ne redémarrez pas le PC après l'installation. ― L'icône Easy Setting Box pourrait ne pas apparaître en fonction du système d'exploitation du PC et des caractéristiques techniques du produit. ― Si l'icône de raccourci n'apparaît pas, appuyez sur la touche F5. Restrictions et problèmes liés à l'installation L'installation de Easy Setting Box pourrait être affectée par la carte graphique, la carte mère et l'environnement réseau. Conguration système requise Système d'exploitation Matériel

• Mémoire vive d'au moins 32Mo

• Un disque dur d'au mois 60Mo Installation du pilote Pour installer la dernière version du pilote du produit, téléchargez-la à partir du site Web Samsung (http://www.samsung.com). ― Vous pouvez régler la résolution et la fréquence optimales pour cet appareil en installant les pilotes correspondants.

Installation du logiciel27 Prérequis avant de contacter le Centre de service à la clientèle Samsung ― Avant de communiquer avec le Centre de service à la clientèle Samsung, vériez votre produit de la manière suivante. Si le problème persiste, communiquez avec le Centre de service à la clientèle Samsung. Diagnostic du produit (problème d’écran) Si un problème survient avec l'écran du moniteur, lancez Diagnostic auto pour vérier que le moniteur fonctionne correctement. Vérication de la résolution et de la fréquence Si une résolution non prise en charge (voir le Tableau des modes de signal standard) est sélectionnée, le message Mode non optimal peut apparaître pendant une courte période ou l'écran risque de ne pas s'afcher correctement.― La résolution afchée peut varier, en fonction des paramètres et des câbles du système. Vériez les éléments suivants. Attention Si le produit émet des bruits de claquement (ou de craquement).Ces bruits peuvent être dus à la contraction ou à la dilatation de composants externes ou du circuit interne du produit lors de changements de température.Cela n’est PAS un défaut et n’inue pas sur le fonctionnement du produit. Problème d'installation (mode PC) Des espaces vides se manifestent dans le haut et le bas de l'écran lorsqu'un câble HDMI ou HDMI-DVI est connecté à l'appareil et au PC.Les espaces vides à l'écran ne sont pas causés par l'appareil.Les espaces vides à l'écran sont dus à l'ordinateur ou à la carte graphique. Pour résoudre ce problème, réglez la taille d'écran dans les paramètres HDMI ou DVI de la carte graphique.Si le menu des paramètres de la carte vidéo ne comporte pas d'option pour régler la taille d'écran, installez la dernière version du pilote de la carte vidéo.(Veuillez contacter le fabricant de la carte graphique ou du PC pour savoir comment régler les paramètres d'écran.)

Guide de dépannage28 Problème d'écran Le témoin DEL d'alimentation est éteint. L'écran ne veut pas s'allumer. Assurez-vous que le câble d'alimentation est connecté correctement. Si un problème survient avec l'écran du moniteur, lancez Diagnostic auto pour vérier que le moniteur fonctionne correctement. Le message Vériez le branchement des câbles et les paramètres du périphérique source. apparaît. Vériez que le câble est correctement connecté au produit. Si le moniteur est en mode HDMI ou DisplayPort, appuyez sur le bouton JOG pour afcher le Guide des touches de fonctions et sélectionnez → Système → Mode PC/AV → HDMI, DisplayPort → PC or AV. Mode non optimal est afché. Ce message s'afche si le signal provenant de la carte graphique est supérieur à la résolution ou la fréquence maximale pour le produit. Modiez la résolution et la fréquence maximales pour adapter ces paramètres aux performances du produit, en vous reportant au Tableau des modes de signal standard (page33). Les images à l'écran apparaissent déformées. Vériez la connexion du câble à l'appareil. L'écran n'est pas clair. L'écran est ou. Retirez tout accessoire (câble d'extension vidéo, etc.) puis faites une nouvelle tentative. Réglez la résolution et la fréquence au niveau recommandé. L'écran apparaît instable et vacillant. Des ombres et des images fantômes persistent à l'écran. Vériez que la résolution et la fréquence pour le PC sont comprises dans la plage de résolution et de fréquence compatible avec l'appareil. Modiez ensuite les paramètres, si nécessaire, en vous reportant au Tableau des modes de signal standard (page 33) dans ce manuel et au menu Information sur l'appareil. Réglez Temps de réponse dans l’afchage OSD à Rapide ou à Standard, selon votre application et de votre utilisation. L'écran est trop clair. L'écran est trop sombre. Réglez les options Luminosité et Contraste. Les couleurs de l'écran ne sont pas constantes. Modiez les paramètres Couleur. Les couleurs à l'écran comportent une ombre et sont déformées. Modiez les paramètres Couleur. Le blanc n'est pas vraiment blanc. Modiez les paramètres Couleur. Il n'y a pas d'image à l'écran et le témoin DEL d'alimentation clignote toutes les 0.5 à 1 seconde. Vériez la connexion du câble entre l'appareil et le PC et assurez-vous que les connecteurs sont correctement branchés. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris pour retourner au mode de fonctionnement normal. L'appareil est en mode d'économie d'énergie. Le texte est ou. Si vous utilisez un système d'exploitation Windows (par exemple, Windows7, Windows8, Windows8.1 ou Windows10): Accédez à Panneau de conguration→Polices→Ajuster le texte de type clair et modiez Activer le type clair. La lecture vidéo est hachée. La lecture de chiers vidéo haute dénition volumineux peut être hachée. Cela peut être dû au fait que le lecteur vidéo n'est pas optimisé pour la ressource informatique. Essayez de lire le chier sur un autre lecteur vidéo.29 Problème de son Il n'y a pas de son. Revériez de nouveau l’état du casque ou des écouteurs branchés et/ou réglez le volume. Vériez le volume. Vériez si le volume du produit ou du périphérique source est mis en sourdine. Le volume est trop bas. Réglage du volume. Si le volume est toujours bas même au niveau maximal, réglez le volume sur la carte son de votre PC ou de votre logiciel. La vidéo est disponible, mais il n’y a aucun son. Le son est inaudible si un câble HDMI-DVI est utilisé pour connecter le périphérique d'entrée. Connectez le périphérique à l'aide d'un câble HDMI ou d'un câble DP. Problème de périphérique source Un son de bip se fait entendre lorsque mon PC démarre. Si un son de bip se fait entendre lorsque votre PC démarre, faites-le réparer.30 Questions & réponses

Comment puis-je modier la fréquence?

• Panneau de conguration → Apparence et personnalisation → Afchage → Résolution de l'écran → Paramètres avancés → MoniteurFréquence de rafraîchissement du moniteur sous Paramètres du moniteur. Paramètres → Panneau de conguration → Apparence et personnalisation → Afchage → Résolution de l'écran → Paramètres avancés → Moniteur Fréquence de rafraîchissement sous Paramètres du moniteur. Paramètres → Système → Afchage → Paramètres d’afchage avancés → Afcher les propriétés de l’adaptateur → MoniteurFréquence de rafraîchissement du moniteur sous Paramètres du moniteur. Comment puis-je modier la résolution?

• Panneau de conguration → Apparence et personnalisation → Afchage → Résolution de l'écran → Ajuster la résolution. Paramètres → Panneau de conguration → Apparence et personnalisation → Afchage → Ajuster la résolution Paramètre → Système → Afchage → Paramètres d'afchage avancés Comment puis-je activer le mode d'économie d'énergie?

• Panneau de conguration → Apparence et personnalisation → Personnalisation → Paramètres de l'écran de veille→ Options d'alimentation le PC. Paramètres → Panneau de conguration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille→ Options d'alimentation

Paramètres → Personnalisation → Écran de verrouillage → Paramètres d’extinction de l’écran → Alimentation & mise en veille31 Général Nom du modèle S24AG32* S27AG32* S32AG32* Taille Classe 24 (23,8 pouces / 60,4 cm) Classe 27 (27 pouces / 68,4 cm) Classe 32 (31,5 pouces / 80,1 cm) Zone d'afchage 525,89 mm (H) x 295,81 mm (V) 596,736 mm (H) x 335,664 mm (V) 698,4 mm (H) x 392,85 mm (V) Pas de masque 0,2739 mm (H) x 0,2739 mm (V) 0,3108 mm (H) x 0,3108 mm (V) 0,36375 mm (H) x 0,36375 mm (V) Fréquence d'horloge des pixels maximale 384,144 MHz Alimentation électrique AC100-240V~ 50/60Hz En fonction de la tension alternative de l'adaptateur. Pour la tension CC du produit, reportez-vous à son étiquette. Connecteurs de signal HDMI, DisplayPort Considérations environnementales Fonctionnement Température: 50 °F – 104 °F (10 °C – 40 °C) Humidité: 10 % – 80 %, sans condensation Rangement Température: -4 °F – 113 °F (-20 °C – 45 °C) Humidité: 5 % – 95 %, sans condensation

• Prêt à l'emploi Le produit peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles. L'échange bi-directionnel de données entre le produit et le système PC optimise les réglages du produit. L'installation du produit a lieu automatiquement. Toutefois, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez.

• Points du panneau (pixels) Étant donné le procédé de fabrication de cet appareil, environ 1 pixel par million (1ppm) peut apparaître plus clair ou plus sombre sur le panneau ACL. Ce phénomène n'affecte pas le rendement de l'appareil.

• Les spécications ci-dessus peuvent être modiées sans préavis pour des raisons d'amélioration de la qualité.

• Pour connaître en détail les caractéristiques de l'appareil, consultez le site Web de Samsung.

• Sans scintillement La technologie sans scintillement réduit le scintillement d’écran pour une expérience de visionnement plus agréable.33 Tableau des modes de signal standard Nom du modèle S24AG32* / S27AG32* / S32AG32* Synchronisation (spécications du PANNEAU) Fréquence verticale 48 ~ 165 Hz Résolution Résolution optimale 1920 x 1080 @ 144 Hz (HDMI) 1920 x 1080 @ 165 Hz (DP) Résolution maximale 1920 x 1080 @ 144 Hz (HDMI) 1920 x 1080 @ 165 Hz (DP) L'écran sera automatiquement réglé si un signal faisant partie des modes de signaux standard suivants est transmis de votre PC. Si le signal transmis de votre PC ne fait pas partie des modes de signaux standard, l'écran sera probablement vide même si le témoin DEL est allumé. Dans un tel cas, modiez les réglages d'après le tableau suivant en vous reportant au manuel de l'utilisateur de la carte vidéo. Résolution Fréquence horizontale (kHz

Fréquence verticale (Hz) Fréquence d’horloge (MHz) Polarité de synchronisation (H/V) Port

O O34 Résolution Fréquence horizontale (kHz

Fréquence verticale (Hz) Fréquence d’horloge (MHz) Polarité de synchronisation (H/V) Port

― Fréquence horizontale Le temps requis pour balayer une seule ligne de gauche à droite de l'écran est désigné par cycle horizontal. La valeur réciproque du cycle horizontal se nomme fréquence horizontale. La fréquence horizontale se mesure en kHz. ― Fréquence verticale Répétez la même image des douzaines de fois par seconde pour visualiser des images naturelles. La fréquence de répétition est appelée «fréquence verticale» ou «taux de rafraîchissement» et est indiquée en Hz. ― Cet appareil ne peut être réglé qu'à une seule résolution pour chaque taille d'écran an d'obtenir une qualité d'image optimale en fonction de la nature du panneau. Une résolution différente de celle spéciée risque de dégrader la qualité d'image. Pour éviter ce problème, il est recommandé de sélectionner la résolution optimale spéciée pour votre produit.35 Service payant (frais facturés aux clients) ― Même si la couverture de la garantie s'applique, la visite d'un technicien de service suite à une demande d'assistance peut vous être facturée dans les cas suivants. L'appareil ne présente pas de défaut Nettoyage de l'appareil, réglage, explications, réinstallation, etc.

• Si un technicien d'entretien doit fournir des instructions sur l'utilisation du produit ou règle simplement les options sans démonter l'appareil.

• Si le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal câblé, etc.)

• Si l'appareil est réinstallé ou que d'autres périphériques sont connectés une fois que l'appareil a été installé (pour la première fois)

• Si l'appareil est réinstallé en vue d'être déplacé dans un autre endroit ou un autre bâtiment.

• Si le client souhaite obtenir des instructions sur l'utilisation d'un produit d'un autre fabricant.

• Si le client souhaite obtenir des instructions d'utilisation du réseau ou du programme d'un autre fabricant.

• Si le client demande l'installation du logiciel et la conguration de l'appareil.

• Si le technicien de service enlève/nettoie de la poussière ou des substances étrangères ayant pénétré dans l'appareil.

• Si le client demande une nouvelle installation après avoir acheté un appareil à domicile ou en ligne. Dommage causé au produit par la faute du client Dommage causé au produit par une mauvaise manipulation ou une réparation inadéquate du client Si le dommage résulte de l'un des facteurs suivants:

• Impact ou chute extérieur(e).

• Utilisation de fournitures ou d'un produit vendu séparément non précisé (es) par Samsung.

• Réparation effectuée par une personne n'appartenant pas à une entreprise de services d'ingénierie ou un partenaire de Samsung Electronics Co., Ltd

• Transformation ou réparation de l'appareil effectuée par le client

• Utilisation d'une tension inadéquate ou branchements électriques non autorisés.

• Non-respect des consignes de prudence indiquées dans le guide d'utilisation Autres raisons

• Si l'appareil tombe en panne suite à un désastre naturel. (foudre, incendie, tremblement de terre, inondation, etc.)

• Si tous les consommables sont épuisés. (batterie, toner, lumières uorescentes, tête, vibrateur, lampe, ltre, ruban, etc.) ― Si le client demande une assistance alors que l'appareil ne présente pas de défaut, ce service peut lui être facturé. En conséquence, il est recommandé de lire préalablement le guide d'utilisation.

Annexe36 FreeSync (pour carte graphique AMD) La technologie FreeSync est une solution qui élimine les déchirures d'image sans la latence et le décalage habituels. Cette fonction permet d'éliminer les déchirures d'image et le décalage pendant les parties de jeux. Améliorez votre expérience de jeu. Les éléments de menu FreeSync afchés à l'écran peuvent varier, en fonction du modèle de l'écran et de sa compatibilité avec la carte graphique AMD.

• Arr.: Désactivez FreeSync.

• Mar.: Démarrez la fonction FreeSync de la carte graphique AMD. Vous pourriez remarquer un sautillement intermittent lorsque vous jouez à certains jeux. Appliquez la résolution optimale lorsque vous utilisez FreeSync. Pour plus d'informations sur la méthode de paramétrage de la fréquence de rafraîchissement, veuillez vous reporter à la section Question & réponses → Comment puis-je modier la fréquence? ― La fonction FreeSync est uniquement activée en mode HDMI ou DisplayPort. Utilisez le câble HDMI/DP fourni par le fabricant lorsque vous utilisez FreeSync. ― Si la fonction FreeSync est en cours d'utilisation et que le texte afché sur l'écran du PC est ou ou de faible qualité, résolvez le problème en congurant l'écran du PC sur la résolution recommandée. Si vous utilisez la fonction FreeSync pendant que vous jouez à un jeu, les situations suivantes peuvent se produire:

• Le scintillement de l'écran varie selon le type de carte graphique, les paramètres des options de jeu ou la vidéo en cours de lecture. Essayez les correctifs suivants : diminuez les valeurs des paramètres du jeu, désactivez le mode FreeSync Premium ou rendez-vous sur le site Web d'AMD pour vérier la version de votre pilote graphique et la mettre à jour vers la version la plus récente.

• Lorsque vous utilisez la fonction FreeSync, l'écran peut scintiller en raison de la variation de la fréquence de sortie de la carte graphique.

• Le taux de réponse peut varier au cours du jeu en fonction de la résolution. Une résolution plus élevée diminue généralement le taux de réponse.

• La qualité du son du moniteur peut être altérée. ― Si vous rencontrez le moindre problème en utilisant cette fonction, contactez l'assistance Samsung. ― Si vous modiez la résolution de l'écran lorsque la fonction est activée, l’image à l'écran peut parfois disparaître en raison de la carte graphique. Désactivez la fonction FreeSync Premium et modiez la résolution. ― Cette fonction n'est pas disponible pour les périphériques (comme les périphériques AV) qui ne sont pas équipés de carte graphique AMD. Si cette fonction est appliquée, l'écran risque de ne pas fonctionner correctement. Les modèles compris dans la liste des cartes graphiques prennent en charge FreeSync FreeSync peut être utilisé uniquement avec certains modèles de cartes graphiques AMD. Reportez- vous à la liste suivante pour connaître les cartes graphiques prises en charge: Assurez-vous que vous avez installé les derniers pilotes de carte graphique ofciels d'AMD prenant en charge FreeSync. ― Pour les modèles de cartes graphiques AMD supplémentaires qui prennent en charge la fonction FreeSync, rendez vous sur le site ofciel AMD. ― Désactivez FreeSync Premium lorsque vous utilisez une carte graphique d'un autre fabricant. ― L'application de la fonction FreeSync via le câble HDMI est susceptible d'échouer en raison de la limitation de bande de passante de certaines cartes graphiques AMD.
