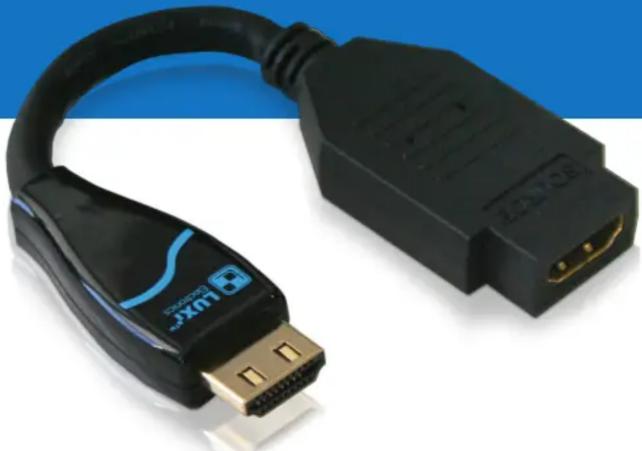

Type de produit	Extension HDMI (répéteur de signal)
Marque	PureLink
Modèle	LUEHD111
Connecteur d'entrée	HDMI Type A femelle
Connecteur de sortie	HDMI Type A mâle
Longueur totale du produit	150 mm
Dimensions du connecteur mâle	18,5 x 9 x 15 mm
Dimensions du boîtier femelle	28 x 11 x 58 mm
Poids (approx.)	Environ 30 g
Alimentation	Auto-alimenté via le câble HDMI (tension +5V de la source)
Consommation électrique	10 à 165 mA
Formats supportés	3D, 1080p 60 Hz, Deep Color, etc.
Débit maximum	6,7 Gbps
Longueur de câble max (24 AWG)	Jusqu'à 50 m (1080p)
Longueur de câble max (28 AWG)	Jusqu'à 36 m (1080p)
Longueur de câble max (30 AWG)	Jusqu'à 30 m (1080p)
Gain d'égalisation	0 à 40 dB à 5 Gbps
Compatibilité HDCP	HDCP 2.0 (répéteur avec passage)
Fonctions principales	Double la longueur de câble utilisable, design en ligne, verrouillage T-grip, aucune alimentation externe requise
Garantie	3 ans (remplacement)
Conformité	RohS, HDMI 2.0
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité / Pièces détachées	Garantie remplacement de 3 ans, contacter le revendeur

FOIRE AUX QUESTIONS - LUEHD111 PureLink

Comment utiliser l'extenseur HDMI PureLink LUEHD111 ?

Branchez le connecteur mâle de l'extenseur directement dans l'entrée HDMI de votre téléviseur (ou récepteur). Connectez votre câble HDMI provenant de la source au connecteur femelle de l'extenseur. Aucune alimentation externe n'est nécessaire.

Quel câble HDMI utiliser avec l'extenseur ?

L'extenseur fonctionne avec tous les câbles HDMI passifs, quelle que soit la marque ou le fabricant. Utilisez de préférence des câbles de bonne qualité (24 AWG pour les longues distances).

Que faire si je n'ai pas d'image ou de son après installation ?

1) Rapprochez la source du téléviseur et connectez-les directement avec un câble HDMI court pour vérifier le fonctionnement. 2) Réduisez la résolution de la source d'un cran (ex: 1080p vers 1080i/720p). 3) Si le problème persiste, insérez l'extenseur entre le câble long et le téléviseur.

Comment résoudre un problème de bande passante (longueur de câble) ?

Si l'image apparaît après avoir réduit la résolution de la source, le problème est lié à la bande passante ou à la longueur du câble. Branchez l'extenseur entre le câble long et l'entrée du téléviseur pour doubler la distance maximale.

Comment résoudre un problème de communication HDCP ou handshaking ?

Si aucune image ni son ne s'affiche après avoir testé avec un câble court et réduit la résolution, le problème provient probablement de la communication (DDC, HDCP). Branchez l'extenseur entre le câble et le téléviseur pour rétablir la communication.

L'extenseur nécessite-t-il une alimentation externe ?

Non, l'extenseur est auto-alimenté via le câble HDMI. Il tire son alimentation (+5V) directement de la source HDMI.

Quels sont les formats vidéo supportés ?

L'extenseur supporte les formats 3D, 1080p à 60 Hz, Deep Color, et est compatible HDMI 2.0 et HDCP 2.0.

Quelle est la longueur maximale de câble HDMI supportée avec l'extenseur ?

Avec l'extenseur, vous pouvez utiliser jusqu'à 50 m avec un câble 24 AWG, 36 m avec un câble 28 AWG, et 30 m avec un câble 30 AWG (pour 1080p).

Comment entretenir l'extenseur HDMI ?

Nettoyez les connecteurs avec un chiffon doux et sec. Évitez les liquides et les produits abrasifs. Rangez-le dans un endroit sec à l'abri de la poussière.

Que faire en cas de problème persistant après utilisation de l'extenseur ?

Si le problème persiste après avoir suivi les étapes de dépannage, contactez votre revendeur direct. L'extenseur bénéficie d'une garantie de remplacement de 3 ans.

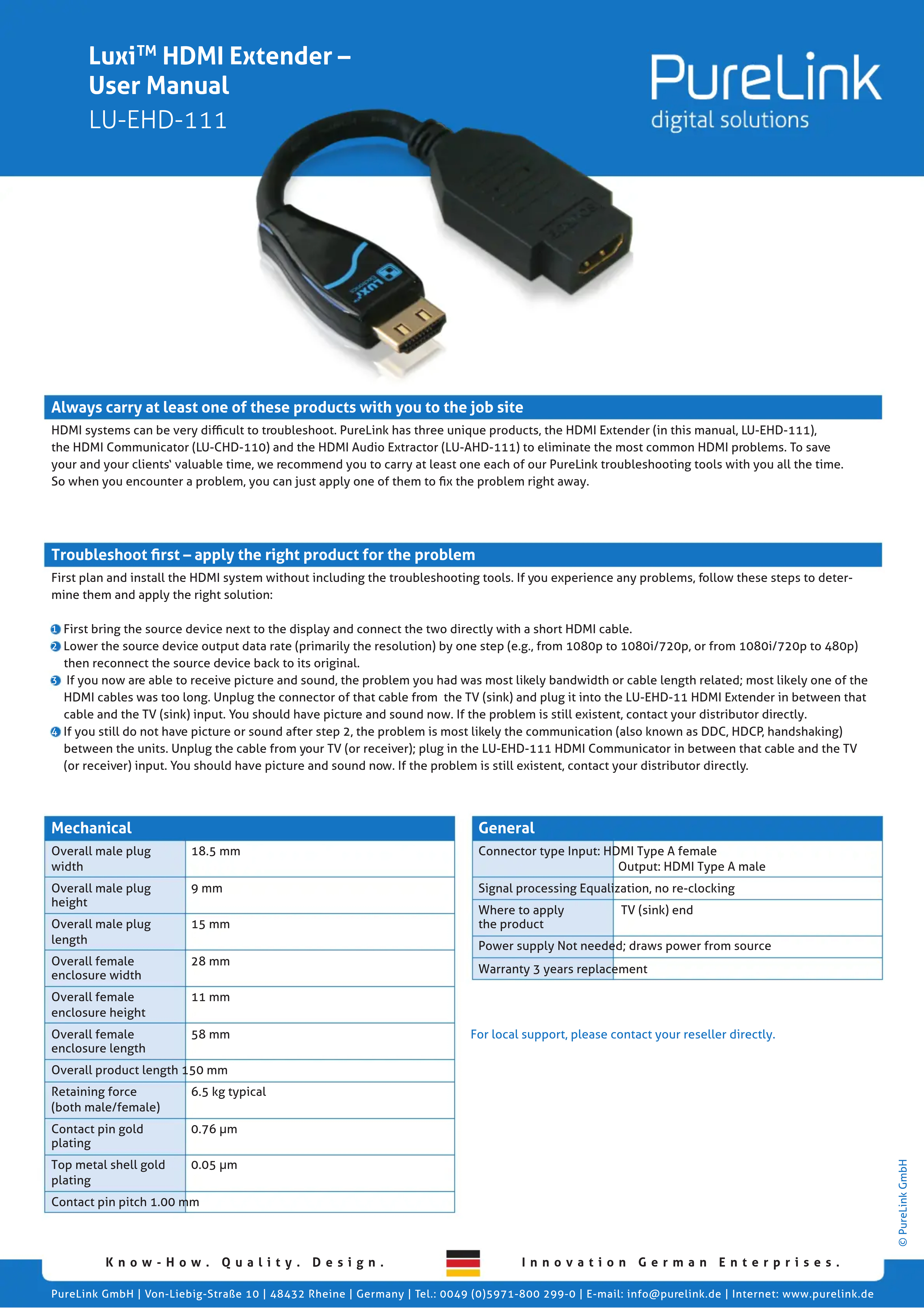

MODE D'EMPLOI LUEHD111 PureLink

Always carry at least one of these products with you to the job site

HDMI systems can be very difficult to troubleshoot. PureLink has three unique products, the HDMI Extender (in this manual, LU-EHD-111), the HDMI Communicator (LU-CHD-110) and the HDMI Audio Extractor (LU-AHD-111) to eliminate the most common HDMI problems. To save your and your clients' valuable time, we recommend you to carry at least one each of our PureLink troubleshooting tools with you all the time. So when you encounter a problem, you can just apply one of them to fix the problem right away.

Troubleshoot first - apply the right product for the problem

First plan and install the HDMI system without including the troubleshooting tools. If you experience any problems, follow these steps to determine them and apply the right solution:

1 First bring the source device next to the display and connect the two directly with a short HDMI cable.
Lower the source device output data rate (primarily the resolution) by one step (e.g., from 1080p to 1080i/720p, or from 1080i/720p to 480p) then reconnect the source device back to its original.
If you now are able to receive picture and sound, the problem you had was most likely bandwidth or cable length related; most likely one of the HDMI cables was too long. Unplug the connector of that cable from the TV (sink) and plug it into the LU-EHD-11 HDMI Extender in between that cable and the TV (sink) input. You should have picture and sound now. If the problem is still existent, contact your distributor directly.
If you still do not have picture or sound after step 2, the problem is most likely the communication (also known as DDC, HDCP, handshaking) between the units. Unplug the cable from your TV (or receiver); plug in the LU-EHD-111 HDMI Communicator in between that cable and the TV (or receiver) input. You should have picture and sound now. If the problem is still existent, contact your distributor directly.

Mechanical

Overall male plug width	18.5 mm
Overall male plug height	9 mm
Overall male plug length	15 mm
Overall female enclosure width	28 mm
Overall female enclosure height	11 mm
Overall female enclosure length	58 mm
Overall product length	150 mm
Retaining force (both male/female)	6.5 kg typical
Contact pin gold plating	0.76 μm
Top metal shell gold plating	0.05 μm
Contact pin pitch 1.00 mm

General

Connector type Input: HDMI Type A female Output: HDMI Type A male
Signal processing Equalization, no re-clocking
Where to apply the product	TV (sink) end
Power supply Not needed; draws power from source
Warranty 3 years replacement

For local support, please contact your reseller directly.

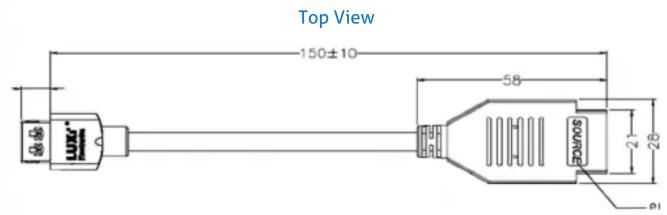

Product Drawing

Side View

Features

• Virtually doubles the max. usable cable length
• Installers can put it into their tool box and add it to the TV end when needed to fix unexpected problems instantly
• Works perfectly with all passive HDMI cables, regardless of brand or manufacturer
• Convenient inline design, no mounting needed
• Patented T-grip locking HDMI connector design on both male input and female output to ensure secure connector mating
• PureLink's SuperSlim HDMI plugs and cables (ProSpeed series) ensure a space-saving installation
• No external power supply needed
• HDMI 2.0 3D, HEAC, DeepColor etc. compliant
  HDCP 2.0 compliant
  RoHS compliant

Technical Specifications

Supported formats 3D, 1080p 60 Hz, Deep Color etc.
Max data rate 6.7 Gbps
Max cable length 24 AWG cable: up to 50 m (165') (1080p)
depends on source 28 AWG cable: up to 36 m (120') (1080p)
and sink devices) 30 AWG cable: up to 30 m (100') (1080p)
EQ gain 0 to 40 dB at 5 Gbps (825 MHz signal frequency)
HDCP compliant Yes; repeater pass thru
Power supply From source +5V via HDMI cable
Power consumption 10 to 165mA

Packaging

BOX SIZE:

21 × 5 × 1.3 ~cm
BOX WE
0.039kg
5-PCBOXSIZE:
23 × 20 × 2 ~cm
5-PC BOX WEIGHT:
0.2 kg
200-PC BOX SIZE:
41× 30× 30cm
200-PC BOX WEIGHT:
8.8 kg

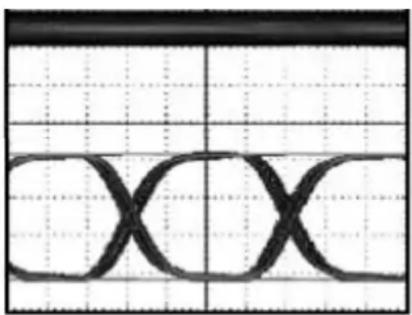

DATA RATE = 1.65Gbps

40dB CABLE SKIN-EFFECT LOSS AT 825 MHz

152ps/div
P350mV/div

Package Content

• One piece in one white cardboard box
• Power supply not included
