Type de produit	Routeur Gigabit AC750 double bande
Dimensions (L x l x h)	Environ 150 x 100 x 30 mm
Poids	Environ 200 g
Alimentation	Adaptateur secteur inclus (5V/1A par exemple)
Bandes de fréquence	2,4 GHz et 5 GHz simultanément
Débit sans fil maximal	AC750 : 300 Mbps (2,4 GHz) + 433 Mbps (5 GHz)
Ports	1 port WAN Gigabit, 4 ports LAN Gigabit
Bouton WPS	Oui, pour configuration simplifiée et réinitialisation
Protocoles de sécurité sans fil	WPA2 AES, WEP
Fonctions avancées	Point d'accès, amplificateur de signal (WDS/Wireless Multi Bridge), Firewall, QoS, Port Forwarding, Filtrage URL
Gestion	Interface web accessible via http://192.168.8.1 (admin/admin)
Contenu de la boîte	Routeur EM4500, adaptateur secteur, câble UTP, CD-ROM, guide d'installation rapide
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux
Sécurité	Changer le mot de passe par défaut ; activer WPA2 AES ; maintenir le firmware à jour
Pièces détachées et réparabilité	Adaptateur secteur fourni ; réparation par un agent agréé Eminent
Garantie	5 ans (hors adaptateur, antennes, etc.)

FOIRE AUX QUESTIONS - EM4500 Eminent

Comment réinitialiser le routeur EM4500 aux paramètres d'usine ?

Appuyez sur le bouton WPS à l'arrière du routeur pendant 8 à 10 secondes. Le routeur redémarrera et retrouvera ses réglages par défaut. L'adresse IP sera de nouveau 192.168.8.1 et les identifiants admin/admin.

Comment configurer la sécurité sans fil WPA2 AES ?

Ouvrez votre navigateur, allez sur http://192.168.8.1, connectez-vous avec admin/admin, cliquez sur 'Wireless Wizard', suivez les instructions en choisissant 'WPAPSK/WPA2PSK' puis 'AES'. Définissez une clé d'au moins 8 caractères sans ponctuation.

Comment utiliser le bouton WPS pour connecter un appareil ?

Appuyez brièvement (1-2 secondes) sur le bouton WPS du routeur Eminent, puis dans les 2 minutes appuyez sur le bouton WPS de votre adaptateur ou appareil compatible. La connexion s'établira automatiquement avec une clé WPA2 AES.

Puis-je utiliser le EM4500 comme répéteur ou amplificateur de signal ?

Oui, deux modes sont possibles : le mode 'WDS' (si votre routeur principal le supporte) ou le mode 'Wireless Multi Bridge'. Suivez les chapitres 5 et 6 du manuel pour configurer l'amplificateur.

Quel est l'adresse IP par défaut du routeur ?

L'adresse IP par défaut est 192.168.8.1. Le nom d'utilisateur et le mot de passe par défaut sont 'admin' (en minuscules).

Comment configurer le routeur en point d'accès (Access Point) ?

Branchez le routeur à votre ordinateur et à l'alimentation. Accédez à l'interface, désactivez le serveur DHCP, changez l'adresse IP LAN (par exemple 192.168.8.200), puis appliquez. Connectez le port LAN au réseau existant.

Comment ouvrir des ports pour un jeu ou une application ?

Connectez-vous à l'interface (192.168.8.1), allez dans 'Advanced Setup' > 'Port Forwarding' sous NAT/Routing. Entrez l'adresse IP de l'ordinateur, les ports externes et internes, le protocole, et un nom de règle. Cliquez sur 'Add'.

Comment bloquer l'accès à un site web pour les enfants ?

Accédez à 'Advanced Setup' > 'Firewall' > 'Internet Access Control'. Choisissez 'URL Filter Setup' comme type d'entrée. Saisissez le nom de la règle, l'adresse IP source (ou 'ALL IP') et l'URL à bloquer. Cliquez sur 'Add'.

Le routeur ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est bien branché au routeur et à une prise électrique fonctionnelle. Si le voyant Power ne s'allume pas, testez avec un autre adaptateur compatible (même tension). Si le problème persiste, contactez le support Eminent.

Comment configurer la qualité de service (QoS) ?

Dans l'interface, allez dans 'Advanced Setup' > 'Traffic' > 'QoS Setup'. Activez QoS, saisissez les vitesses de téléchargement et d'upload de votre connexion. Créez des règles 'User Defined' en spécifiant les adresses IP et les limites pour prioriser le trafic.

MODE D'EMPLOI EM4500 Eminent

EM4500 Routeur Gigabit AC750

Mode d'Emploi

EM4500 - Routeur Gigabit AC750

Table des matieres

1.0 Introduction 3
1.2 Contenu de la boite 3
2.0 Configurez votre routeur à double bande sans fil 3
2.1 Le branchement du router 4
2.2 Configurer le router pour une connexion avec internet 5
2.3 Determiner la methode de Connexion 5
2.3.1 Configurer le router pour une connexion internet avec DHCP 6
2.3.2 Configurer le router pour une connexion internet avec IP statique 6
2.3.3 Configurer le router pour une connexion internet avec PPPoE............7
2.4 Configurer la protection sans fil.. 7
2.4.1 La protection WPA2 AES (recommendé) 8
2.4.2 La protection WEP 9
2.5 Finaliser I"installation du routeur sans fil 9
3.0 Configuration d'une connexion sécurisée en utilisant WPS 10
3.1 Utilisation du bouton WPS (Routeur et adaptateur WPS sans fil) 10
4.0 Installer manuellement comme Access Point 13
4.1 Le branchement du router 13
4.2 Configurer le router comme Access Point 14
5.0 Installer le router comme amplificateur de signal (WDS) 15
5.1 Branchement du router comme amplificateur de signal (2) 16
5.2 Sécurisez (WPA2 AES) leur amplificateur de signal(2) 16
5.3 Configurer votre router comme amplificateur de signal (2) 17
5.4 Configurer votre routeur sans fil (1) 18
5.5 Coupler libre routeur sans fil(1) à l'amplificateur de signal(2) 19
5.6 Terminer l'installation de I'amplificateur de signal 20
6.0 Configuration du routeur en tant qu'amplificateur de signal (Wireless Multi Bridge) 21
6.1 Branchement de l'amplificateur de signal 21
6.2 Configuration du réseau local sans fil sur l'amplificateur de signal 21
6.3 Configuration des réglages de Wireless Multi Bridge 22
7.0 Configurer le réseau sans fil sur l'ordinateur 23
7.1 Configurer le réseau sans fil sous Windows XP 23
7.2 Configurer le réseau sans fil sous Windows Vista/7/8 24
8.0 Paramètres du Firewall & QoS 25
8.1 Port Forwarding 25
8.2 URL filtering 25
8.3 Configuration de QoS 26
9.0 Foires aux questions et réponses et autres informations 28
10.0 Service et assistance 28
11.0 Avertissements et mises en garde 29
12.0 Conditions de garantie 30

3 FRANÇAIS

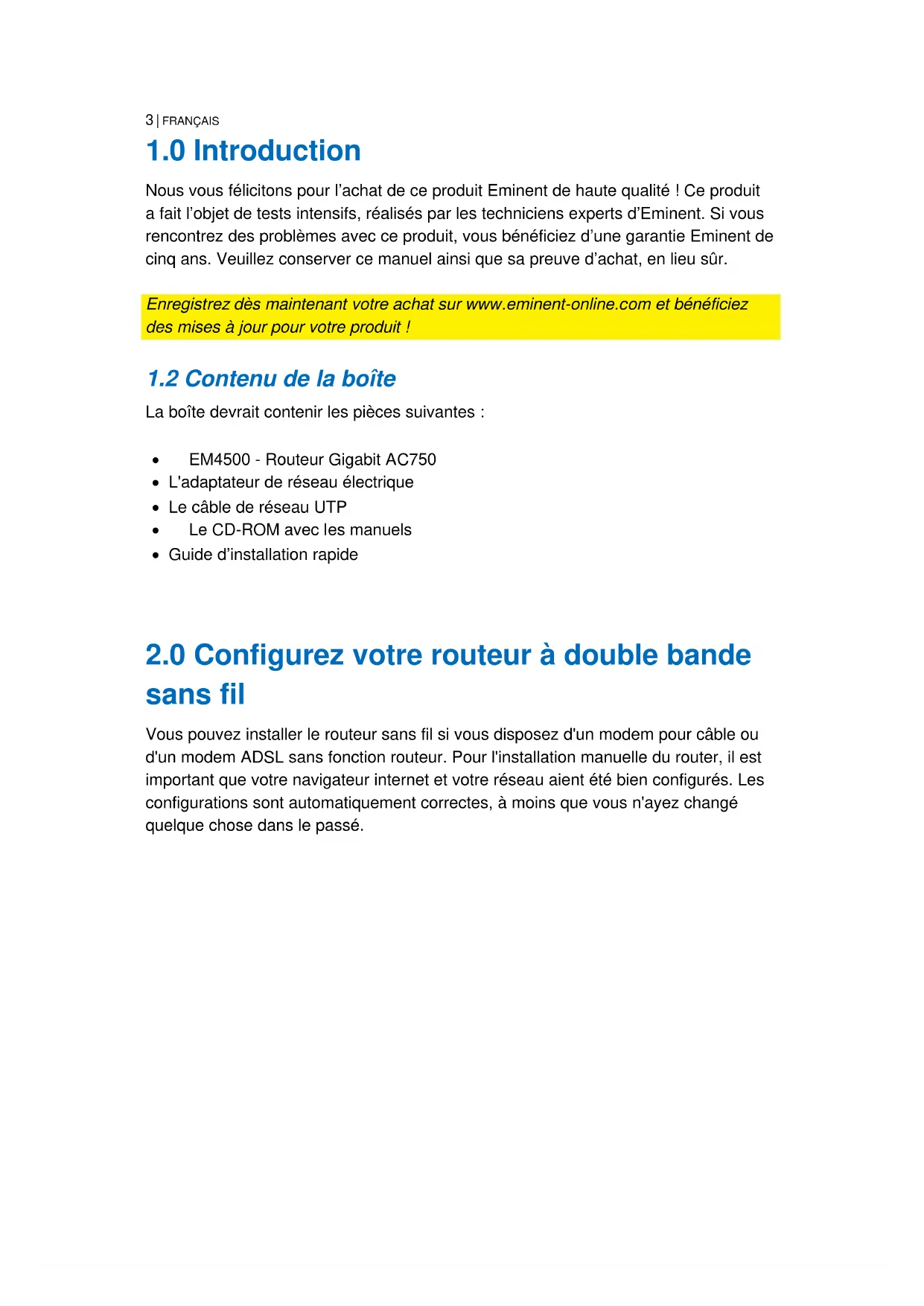

1.0 Introduction

Nos you felicitons pour I'achat de ce produit Eminent de haute qualite ! Ce produit a fait I'objet de tests intensifs, realizedes par les technciens experts d'Eminent. Si you rencontres des problemes avec ce produit, vous beneficiez d'une garantie Eminent de cinq ans. Veuillez conserve rce manuel ainsi que sa preuve d'achat, en lieu s ur.

Enregistrez des salariant libre achat sur www.eminent-online.com et bénéficiaz des mises à jour pour votre produit !

1.2 Contenu de la boîte

La boîte devrait contenir les pieces suivantes :

EM4500 - Routeur Gigabit AC750
- L'adaptateur de réseau électrique
Le cable de réseau UTP
Le CD-ROM avec les manuels
- Guide d'installation rapide

2.0 Configurez votre routeur à double bandes sans fil

Vous pouvez installer le routeur sans fil si vous disposez d'un modem pour cable ou d'un modem ADSL sans fonction routeur. Pour l'installation manuelle du router, il est important que votre navigateur internet et votre réseau aient eté bien configurés. Les configurations sont automatiquement correctes, à moins que vous n'ayez changé quelque chose dans le passé.

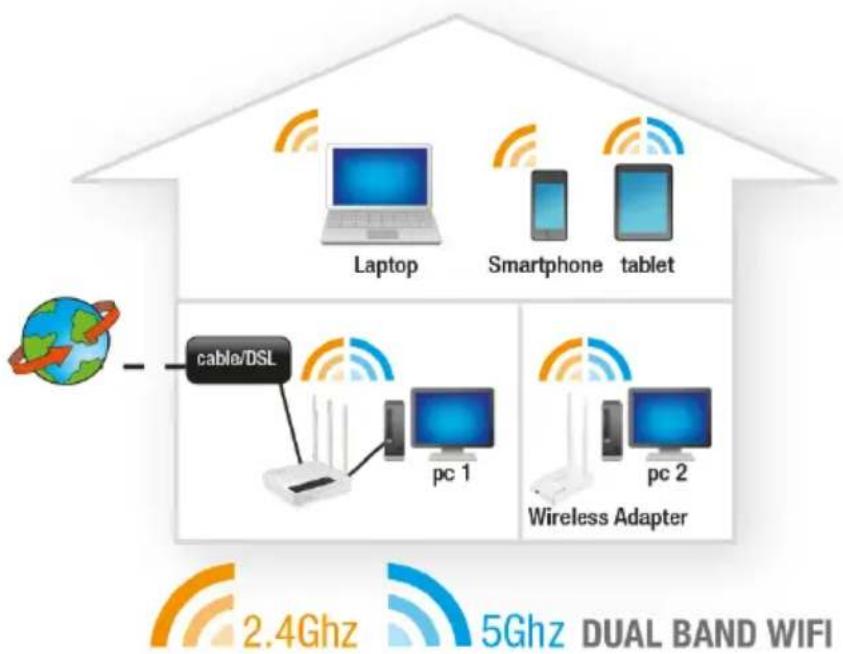

Exemple de EM4500 comme routeur sans fil

2.1 Le branchement du router

1. Eteignez votre ordinateur.
2. Branchez le router au réseau électrique au moyen de l'adaptateur fourni.
3. Branchez le cable reseau UTP fourni sur le port 'WAN' du router.
4. Branchez l'autre cote de ce cable reseau UTP au port LAN' de votre modem cable ou modem routeur ADSL.
5. Branchez le cable reseau UTP à l'un des quatre ports LAN' du router.
6. Branchez l'autre cote de ce cable reseau UTP à la carte reseau de votre ordinateur.

Ma connexion reseau est-elle bien branchée? Allumez votre ordinateur et contrôle si sur le router la petite lampe qui correspond au port LAN' sur lequel vous avez raccordé le cable de reseau UTP brule. La petite lampe doit également bruler sur la carte reseau de votre ordinateur.

5 FRANÇAIS

2.2 Configurer le router pour une connexion avec internet

Pour pouvoir configurer le router pour faire une connexion avec internet, il faut d'abord établier la connexion avec le router. Vous créez une connexion avec le router en suivant la procédure suivante.

1. Allumez votre ordinateur.
2. Ouvrez votre navigateur web (Par exemple Internet Explorer, Chrome ou Firefox).
3. Saisissez 'http://192.168.8.1' dans la barre d'adresse.
4. Appuyez sur la touche entrée ou cliquez sur 'Allez vers'.
5. Un nouvel écran apparait avec trois icones différentes. Ces icones sont : 'Setup Tool', 'Internet Wizard' et 'Wireless Wizard'.
6. Cliquez sur 'Internet Wizard'.
7. Il vous sera alors demandé d'entrée un 'Nom d'utilisateur' et un 'Mot de passer'. Entrez 'admin' dans le champ 'Nom d'utilisateur', et 'admin' dans le champ 'Mot de passage' et appuyez ensuite sur la touche Entrer.
8. Continuez avec le chapitre 2.3.

Astuce : Cliquez sur 'Assistant sans fil' si vous foulez configurer la connexion au réseau sans fil. Si vous avez selectionné 'Assistant sans fil', vous pouvez continuer avec le chapitre 2.4.

2.3 Détérminer la méthode de Connexion

Pour configurer rapidement le router pour faire la connexion avec l'internet, via votre fournisseur d'accès, vous doivent regardier chaque méthode de connexion libre ou PPPoE'.vous trouverez ces données dans les informations que vous avez reçues de leur fournisseur d'accès, ou regardez dans le tableau n° 1 pour les fournisseurs d'accès les plus fréquents.

Tableau 1.

Fournisseur d'accès aux Pays-Bas méthode de connexion
Caiway avec modem Webstar DHCP+ adresse Mac
Compuserve avec modem Sagem ADSL DHCP
KPN ADSL avec modem Thomson Speed touch 546(i) ADSL DHCP
Onsbrabantnet DHCP+ adresse Mac
Telfort avec modem Zyxel DHCP
Tiscali ADSL avec modem Zyxel ou Sagem DHCP
UPC Chello DHCP+ adresse Mac
Ziggo DHCP+ adresse Mac
Fournisseur d'accès en Belgique
Telenet avec modem Motorola DHCP

2.3.1 Configurer le router pour une connexion internet avec DHCP

Pour une connexion internet avec méthode de connexion 'DHCP', suivez les étapes suivantes:

1. Cliquez sur 'Internet Wizard'.
2. Sélectionnez 'Manual Internet Configuration'.
3. Cliquez sur 'Next'.
4. Sélectionnez 'DHCP Method'.
5. Cliquez sur 'Next'.
6. Cliquez sur 'Next'.
7. Cliquez sur 'Save and Close'.
8. L'assistant enregistr re maintainant les parametes et fermera lui-meme cet ecran.
9. Notre connexion internent est maintainant active.

Conseil! Pour évitez de perdre le mot de passer du router, vous pouvez le replir cédssous:

Mot de passage:

2.3.2 Configurer le router pour une connexion internet avec IP statique

Vouss pouvez configurer le routeur sans fil de la maniere suivante si vous nevez etablier une connexion internet par une adresse IP statique avec votre fournisseur d'accès (Exemple Speedtouch Home):

1. Cliquez sur 'Internet Wizard'.
2. Sélectionnéz 'Manual Internet Configuration'.
3. Cliquez sur 'Next'.
4. Sélectionnez 'Static IP'.
5. Cliquez sur 'Next'.
6. Remplissez les données telles qu'elles vous ont ete fournies par voite fournisseur d'acces.
7. Cliquez sur 'Next'.
8. Cliquez sur 'Save and Close'.
9. L'assistant enregistr re maintainant les parametes et fermera lui-meme cet ecran.
10. Notre connexion internent est maintainant active.

7 FRANÇAIS

2.3.3 Configurer le router pour une connexion internet avec PPPoE

Vous pouvez configurer le routeur sans fil de la maniere suivante si vous devez étabir une connexion internet via PPPoE avec votre fournisseur d'accès (avec nom d'utilisateur et mot de passer):

1. Cliquez sur 'Internet Wizard'.
2. Sélectionnez 'Manual Internet Configuration'.
3. Cliquez sur 'Next'.
4. Sélectionnez 'PPPoE'.
5. Cliquez sur 'Next'.
6. Remplissez les données telles qu'elles vous ont ete fournies par voite fournisseur d'acces.
7. Cliquez sur 'Next'.
8. Cliquez sur 'Save and Close'.
9. L'assistant enregistr re maintainant les parametes et fermera lui -me cet ecran.
10. Notre connexion internent est maintainant active.

2.4 Configurer la protection sans fil

Comme des personnes étrangères peuvent également receivevoir le signal d'un réseau sans fil, il est recommendé de protéger votre réseau. Il y a différentes méthodes de protection qui peuvent protéger le réseau à différents niveaux. Pour Apply une méthode sur un réseau il faut que tous les apparciels de réseau sans fil soient compatibles avec cette méthode. La forme la plus forte de protection sans fil est le WPA2 AES (WiFi Protected Access).

La méthode la plus puissant de sécurité est WPA2 AES. Il est recommendé d'utiliser ce type de sécurité. Cependant il est possible que certains (vieux) disposits sans fil ne soient pas compatibles avec ce type de sécurité, et qui peuvent utiliser seulement WPA-TKIP. Consultez la documentation de votre matériel pour être sur qu'il soit compatible avec WPA2 AES.

Pour une protection WPA2 AES, allez au paragraph 2.4.1 (récommandé) ou si vous choisissez une protection WEP, allez au paragraph 2.4.2.

Remarque : les étapes suivantes vous aideront à configurer la sécurité sans fil pour les bandes 2,4 et 5 GHz.

2.4.1 La protection WPA2 AES (recommendé)

1. Allumez votre ordinateur.
2. Ouvrez votre navigateur Internet (par exemple Internet Explorer, ou Firefox).
3. Saisissez «http://192.168.8.1» dans la barre d'adresse.
4. Appuyez sur la touche Entrer ou cliquez sur «Aller à»
5. Un nouvel écran apparait avec trois icones différentes. Ces icones sont 'Setup Tool', 'Internet Wizard' et 'Wireless Wizard'
6. Cliquez sur 'Wireless Wizard'.
7. Il vous sera alors demandé d'entrée un 'Nom d'utilisateur' et un 'Mot de passer'. Entrez 'admin' dans le champ 'Nom d'utilisateur', et 'admin' dans le champ 'Mot de passer' et appuyez ensuite sur la touche Entrer.
8. L'assistant apparait dans une fenetre pop-up. Cliquez sur 'Next'.
9. L'assistant va commencer a configurer la sécurité pour la bande de 2,4 GHz.
10. Choisissez votre pays/région et cliquez sur 'Next'.
11. Sous 'SSID', replissez le nom que vous poulez donner à votre réseau sans fil. (Vous pouvez eventulement cliquez sur 'Check SSID' pour contrôler si ce nom est déjà utilisé)
12. Cliquez sur 'Next'.
13. Un canal sans fil ajustat sera maintainant automatiquement recherche.
14. Le meilleur canal disponible est proposé à l'écran.
15. Cliquez sur `Next' pour accepter le besoin. (Vous pouvez eventuèlement désir vous-même un canal de la liste si vous le désirez.)
16. Un aperçu des paramètres introduits jusqu'à apparaît. Cliquez sur `Next' pour aller plus loin.
17. Choisissez 'WPAPSK/WPA2PSK' et cliquez sur 'Next'.
18. Choisissez 'AES' et cliquez sur 'Next'.
19. Saisissez un mot de passer dans le champ 'Network Key' (par exemple 'votrenom01'). N'utilise pas de signes de ponctuation et voirlez à ce que le mot de passer ait minimum 8 caractères!
20. Notez le nom de réseau et le mot de passerchoisis *.
21. Cliquez sur `Next'.
22. Cliquez sur `Apply and Set 5GHz Wireless Network'.
23. L'assistant va maintainant vous aider à configurer la sécurité pour la bande de 5 GHz.
24. Choisissez-vous pays/région et cliquez sur 'Next'.
25. Sous 'SSID', replissez le nom que vous pouze donner à votre réseau sans fil. (Vous pouze évientuellement cliquez sur 'Check SSID' pour contrôle si ce nombre est déjà utilisé)
26. Cliques sur 'Next'.
27. Un canal sans fil adequat sera maintainant automatiquement recherche.
28. Le meilleur canal disponible est proposé à l'écran.
29. Cliquez sur `Next' pour accepter le besoin. (Vous pouvez eventuèlement désir vous-même un canal de la liste si vous le désirez.)
30. Un aperçu des paramètres introduits jusqu'à apparaît. Cliquez sur `Next' pour aller plus loin.

9 | FRANÇAIS

1. Choisissez 'WPAPSK/WPA2PSK' et cliquez sur 'Next'.
2. Choisissez 'AES' et cliquez sur 'Next'.
3. Saisissez un mot de passer dans le champ Network Key' (par exemplevotrenom01') N'utilise pas de signes de ponctuation et veillez à ce que le mot de passer ait minimum 8 caractères!
4. Notez le nom de réseau et le mot de passerchoisis *.
5. Cliquez sur `Next'.
6. Cliquez sur 'Finish'.
7. L'assistant enregistrant maintainant les parametes et fermera lui-même cet écran.

2.4.2 La protection WEP

Si vous souhaitez utiliser la sécurité WEP, veuillez suivre les instructions de sécurité du chapitre 2.4.1 et Sélectionnez WEP aux étapes 17 et 31.

Selectionnez «Utiliser une clé de 128 bits» et cliquez sur «Next». Saisissez un mot de passer dans le champ «Network Key». Pour cette clé WEP, vous ne pouvez utiliser que des chiffres de 0 à 9 et les lettres a jusqu'à f. N'utilisez pas de marques de ponctuation et vérifiez que le mot de passer fait exactement 26 caractères de long.

2.5 Finaliser l'installation du routeur sans fil

Si vous avez parcours entierement le chapitre 2, vous pouvez terminer l'installation en suivant les étapes suivantes:

1. Enlevez le cable reseau UTP de votre ordinateur.
2. Enlevez le cable réseau UTP du port LAN de votre router.
3. Redemarrez suaive ordinateur.
4. Felicitations! You've installed correctement the router.

Au chapitre 8.0, vous trouvez comment faire une connexion sans fil sous Windows XP, Windows Vista, Windows 7 et Windows 8.

*La connexion sans fil est rompue si la protection (WPA2 AES, WEP) a ete configueree dans le routeur mais pas dans la carte reseau sans fil. Lorsque la protection sera également configurée dans la carte reseau sans fil, la connexion sera rétablie.

Notez ici le type de protection que vous avez configurée, le nom du réseau et le mot de passer:

WPA2AES

WEP

□

Nom du réseau:

Mot de passer:

3.0 Configuration d'une connexion sécurisée en utilisant WPS

Le EM4500 peut être sécurisé en utilisant WPS. WPS est une fonction utile qui vous permet de sécuriser votre réseau sans fil en appuyant sur le bouton WPS sur votre routeur Eminent et votre adaptateur WPS sans fil, Le routeur Eminent et votre appareil WPS sans fil 'accepteront' alors d'utiliser un SSID et une clé de sécurité WPA2 AES. La connexion entre le routeur sans fil Eminent et votre appareil WPS s'effectuera automatiquement.

Vérifiez que l'adaptateur WPS sans fil est installé sur votre ordinateur.

3.1 Utilisation du bouton WPS (Routeur et adaptateur WPS sans fil)

Remarque : Les étapes suivantes sont décrites en utilisant Windows 7 .

1. Vérifiez que votre ordinateur est allumé et que votre adaptateur WPS sans fil est installé sur votre ordinateur. Assurez-vous aussi que votre routeur sans fil Eminent est connecté à Internet.
2. Si fait correctement, l'icone de connexion sans fil ( ) sera ajoute à la barre des tâches.
3. Cliquez sur l'icone et une liste des reseaux sans fil disponible s'affichera comme indiqué ci-dessous :

1. Choisissez le réseau auquel vous VOULEZ vous connecter et cliquez sur 'Connector'.
2. Si fait correctement, Windows vous demandera d'entrée votre clé de sécurité sans fil. La partie inférieure de l'écran montre le bouton WPS sur le routeur.

1. Appuyez sur le bouton WPS sur votre router Eminent pendant environ 1-2 secondes (pas plus que cela).

2. Appuyez sur le bouton WPS sur votre adaptateur WPS sans fil. Rétéréz-vous au manuel de votre adaptateur WPS sans fil pour le temps d'appui exact pour la connexion WPS.

3. La connexion entre le routeur Eminent et votre apparéil WPS sans fil s'effectuera automatiquement. Les icônes suivantes seront visibles dans la

barre des tâches : . . . Cette icône indique qu'une connexion Internet est établie. Vous pouvez maintainant accéder à Internet.

Astuce: Le bouton WPS marche aussi comme un bouton de réinitialisation. Si vous appuyez sur le bouton WPS pendant trop longtemps (par exemple: 8-10 secondes), le routeur Eminent sera réinitialisé au réglages d'usine par défaut.

Astuce : Certains adaptateurs WPS et certaines versions de Windows ont besoin que vous utilisez le logiciel d'adaptateur WPS fourni. Le cas échéant, les étapes décrites ci-dessus peuvent être différentes pour vous. Veuillez consulter le manuel de votre adaptateur WPS sans fil pour les étapes précises.

Astuce : Lorsque vous connectez un récepteur à double bande par WPS, la connexion sera établie pour le signal le plus fort, soit sur 2,4 GHz, soit sur 5 GHz.

4.0 Installer manuellement comme Access Point

Vous configurer le router comme Access Point lorsque vous disposez d'un routeur ou d'un modem routeur ADSL. Pour l'installation manuelle du router, il est important que vous navigateur internet et votre réseau aient eté bien configurés. Les configurations sont automatiquement correctes, à moins que vous n'ayez changé quelque chose dans le passé.

Exemple de EM4500 comme Access Point

4.1 Le branchement du router

1. Eteignez votre ordinateur.
2. Branchez le router au réseau électrique au moyen de l'adaptateur fourni.
3. Branchez le cable reseau UTP fourni sur le port LAN 4' du router.
4. Branchez l'autre cote de ce cable reseau UTP sur la carte reseau de votre ordinateur.

Mon router est-il bien branché au réseau électrique? Contrôlez-le en vérifiant que la petite lampe Power brûle.

Ma connexion réseau est-elle bien branchée? Allumez votre 'ordinateur et contrôle si sur le router la petite lampe qui correspond au port LAN' sur lequel vous avez raccordé le cable de réseau UTP brule. La petite lampe doit également brûler sur la carte réseau de votre ordinateur.

4.2 Configurer le router comme Access Point

Pour pouvoir configurer le router, il faut d'abord étabir la connexion avec le router.
Vous creez une connexion avec le router en suivant la procédure suivante.

1. Allumez votre ordinateur.
2. Ouvrez votre navigateur web (Par exemple Internet Explorer, Chrome ou Firefox).
3. Saisissez 'http://192.168.8.1' dans la barre d'adresse.
4. Appuyez sur la touche entrée ou cliquez sur 'Allez vers'.
5. L'écran de démarrage apparait.
6. Cliquez sur 'Setup Tool'.
7. On vous demandeMAINANT un nom d'utilisateur et un mot de salle. Remplissez dans les deux champs 'admin' in et appuyez sur Enter'.
8. Cliquez dans le menu de gauche sur 'Advanced Setup'.
9. Cliquez dans le menu de gauche sur 'Network'.
10. Cliquez dans le menu de gauche sur LAN/DHCP Server'.
11. Mettez le 'DHCP server' sur 'STOP'.
12. Cliquez sur le bouton 'Apply', à droite dans l'en-tête 'DHCP Server'.
13. Saisissez '192.168.8.200' dans le champ 'LAN IP address'.
14. Saisissez '255.255.255.0' dans le champ 'Subnet Mask'.
15. Cliquez sur le bouton 'Apply & Restart'.

Attention! Si vous désirez, plus tard, vous reconnectcer au router, vous doivent une adresse IP fixe à votre ordinateur.

1. Cliquez sur 'Start'.
2. Cliquez sur "Panneau de configuration".
3. Double-cliquez sur "connexions reseau".
4. Cliquez avec le bouton droit de la souris sur votre 'connexion LAN'.
5. Cliquez sur "Propriétés".
6. Sélectionnez protocole Internet (TCP/IP)'.
7. Cliquez sur "Propriétés".
8. Sélectionnez "Utilisez l'adresse IP suivante".
9. Saisissez '192.168.8.250' dans le champ 'adresse IP'.
10. Saisissez '255.255.255.0' dans le champ 'Subnetmask'.
11. Cliquez sur 'OK'.
12. Saisissez 'http://192.168.8.200' dans la barre d'adresse pour vous connecter au router.

Mot de passer:

5.0 Installer le router comme amplificateur de signal (WDS)

Vouves avez déjà un réseau sans fil et vous poulez en augmenter la portée? Installez alors un router comme amplificateur de signal. Pour cela, il faudra adapter quelques paramétres dans l'amplificateur de signal (2) et dans le routeur sans fil/Access Point (1). Nous utilisons deux EM4500 dans l'exemple suivant.

Remarque: WDS n'est pas un protocole normalisé et peut ne pas fonctionner entre différents modèles ou marques. Si vous rencontres des problèmes, consultez le chapitre « Configurer le routeur en tant qu'amplificateur de signal (Wireless Multi Bridge) »

Brancher un 2ème router comme amplificateur de signal

2.4Ghz

5Ghz DUAL BAND WIFI

5.1 Branchement du router comme amplificateur de signal (2)

1. Eteignez votre ordinateur.
2. Branchez le router au réseau électrique au moyen de l'adaptateur fourni.
3. Branchez le cable réseau UTP fourni sur le port LAN 1' de votre router.
4. Branchez l'autre cote de ce cable reseau UTP sur la carte reseau de votre ordinateur.

Mon router est-il bien branché au réseau électrique? Contrôlez-le en vérifier que la petite lampe Power brule sur votre router.

5.2 Sécurisez (WPA2 AES) leur amplificateur de signal(2)

Dans ce chapitre, deux routeurs sont reliés l'un à l'autre. Gréce au WDS, il est possible de relier un routeur avec un autre modèle de routeur sans fil (compatible WDS). Dans ce cas, utilisez la protection WEP, parce que certains routeurs ne sont pas compatibles avec WDS protégé par WPA2 AES.

Comme des personnes étrangères peuvent également receivevoir le signal d'un réseau sans fil il est recommendé de protégger votre réseau.

1. Allumez votre ordinateur.
2. Ouvrez votre navigateur Internet (par exemple Internet Explorer, ou Firefox).
3. Saisissez «http://192.168.8.1» dans la barre d'adresse.
4. Appuyez sur la touche Entre ou cliquez sur «Go to».
5. Cliquez sur 'Wireless Wizard'.
6. Il vous sera alors demandé d'entrée un 'Nom d'utilisateur' et un 'Mot de passer'. Entrez 'admin' dans le champ 'Nom d'utilisateur', et 'admin' dans le champ 'Mot de passer' et appuyez ensuite sur la touche Entrer.
7. L'assistant apparait dans une fenetre pop-up. Cliquez sur 'Next'.
8. Choisissez-vous pays/région et cliquez sur 'Next'.
9. Sous 'SSID', replissez le nom que vous pouze donner à votre réseau sans fil. (Vous pouze eventuellement cliquez sur 'Check SSID' pour contrôle si ce nom est déjà utilisé)
10. Cliquez sur 'Next'.
11. Un canal sans fil ajustat sera maintainant automatiquement recherche.
12. Le meilleur canal disponible est proposé à l'écran.
13. Cliquez sur 'Next' pour accepter le besoin. (Vous pouvez eventuèlement désir vous-même un canal de la liste si vous le désirez.) Notez quel canal est sélectionné ***
14. Un aperçu des paramètres introduits jusqu'à apparaît. Cliquez sur 'Next' pour aller plus loin.
15. Choisissez 'WPAPSK/WPA2PSK' et cliquez sur 'Next'.
16. Choisissez 'AES' et cliquez sur 'Next'.

17 | FRANÇAIS

1. Saisissez un mot de passer dans le champ Network Key' (par exemplevotrenom01') N'utilise pas de signes de ponctuation et veillez à ce que le mot de passer ait minimum 8 caractères!
2. Notez le nom de réseau et le mot de passage choisis ***
3. Cliquez sur 'Next'.
4. Cliquez sur `Apply and Set 5GHz Wireless Network'.
5. L'assistant v a maintenant repeter les etapes precedentes pour la bande 5 GHz.
6. Cliquez sur «Finish» lorsque les réglages sont effectués pour le 5 GHz.
7. L'assistant enregistr est maintenant les parametes et fermera lui-meme cet ecran.

*** La connexion sans fil est rompue si la protection (WPA2 AES) a ete configurée dans l'amplificateur de signal mais pas dans la carte reseau sans fil. Lorsque la protection sera egetement configuree l'amplificateur de signal, la connexion sera rétablie.

Notez ici le nom du réseau, le mot de passer et le canal que vous avez besoin: WPA2 AES

Nom du réseau:

Mot de passer:

Canal:

5.3 Configurer votre router comme amplificateur de signal (2)

1. Allumez votre ordinateur.
2. Ouvrez votre navigateur web (Par exemple Internet Explorer, Chrome ou Firefox).
3. Saisissez 'http://192.168.8.1' dans la barre d'adresse.
4. Appuyez sur la touche entrée ou cliquez sur 'Allez vers'.
5. Cliquez sur 'Setup Tool'.
6. On you demande maintainant un nom d'utilisateur et un mot de passer. Remplissez dans les deux champs 'admin' et appuyez sur 'Enter'.
7. Clique dans le menu de gauche sur 'Advanced Setup'.
8. Cliquez dans le menu de gauche sur 'Network'.
9. Cliquez dans le menu de gauche sur LAN/DHCP Server'.
10. Mettez le 'DHCP server' sur 'STOP'.
11. Cliquez sur le bouton 'Apply', à droite dans l'en-tête 'DHCP Server'.
12. Saisissez '192.168.8.200' dans le champ 'LAN IP address'.
13. Saisissez '255.255.255.0' dans le champ 'Subnet Mask'.
14. Cliquez sur le bouton 'Apply & Restart'.

Attention! Si vous désirez plus tard, vous reconnectcer au router, vousdezvezdonner une adresse IP fixe à votre ordinateur.

1. Cliquez sur 'Start'.
2. Cliquez sur "Panneau de configuration".
3. Double-cliquez sur "connexions reseau".
4. Cliquez avec le bouton droit de la souris sur votre 'connexion LAN'.
5. Cliquez sur "Propriétés".
6. Sélectionnez protocole Internet (TCP/IP)'.
7. Cliquez sur "Propriétés".
8. Sélectionnez "Utilisé l'adresse IP suivant".
9. Saisissez '192.168.8.100' dans le champ 'adresse IP'.
10. Saisissez '255.255.255.0' dans le champ 'Subnetmask'.
11. Cliquez sur 'OK'.
12. Saisissez 'http://192.168.8.200' dans la barre d'adresse pour vous connecter à votre router.

5.4 Configurer votre routeur sans fil (1)

Lors de la configuration de votre routeur et de sa protection, l'on part du routeur sans fil. Veillez à relier le routeur sans fil avec un cable réseau UTP à votre ordinateur.

1. Ouvrez votre navigateur web (Par exemple Internet Explorer, Chrome ou Firefox).
2. Saisissez 'http://192.168.8.1' dans la barre d'adresse.
3. Appuyez sur la touche entree ou cliquez sur Allez vers'.
4. Cliquez sur 'Wireless Wizard'.
5. On you demande maintainant un nom d'utilisateur et un mot de passer. Remplissez dans les deux champs 'admin' in et appuyez sur 'Enter'.
6. L'assistant apparait dans une fenetre pop-up. Cliquez sur 'Next'.
7. Choisissez-vous pays/region et cliquez sur 'Next'.
8. Sous 'SSID', replissez le nom que vous pouze donner à votre réseau sans fil. (Vous pouze eventuellement cliquez sur 'Check SSID' pour contrôle si ce nom est déjà utilisé)
9. Cliquez sur 'Next'.
10. Un canal sans fil adequat sera maintainant automatiquement recherche.
11. Le meilleur canal disponible est proposé à l'écran.
12. Choisissez le même canal que vous avez également choisi pour l'amplificateur de signal.
13. Cliquez sur 'Next'.
14. Un aperçu des paramètres introduits jusqu'à apparaît. Cliquez sur `Next' pour aller plus loin.
15. Choisissez 'WPAPSK/WPA2PSK' et cliquez sur 'Next'.
16. Choisissez 'AES' et cliquez sur 'Next'.
17. Remplissez le même mot de passer que vous avez également choisi pour l'amplificateur de signal.
18. Cliquez sur 'Next'.
19. Cliquez sur `Apply and Set 5GHz Wireless Network'.

19 | FRANÇAIS

1. L'assistant va maintainant repeter les etapes precedentes pour la bande 5 GHz.
2. Cliquez sur «Finish» lorsque les réglages sont effectués pour le 5 GHz.
3. L'assistant enregistrant maintainant les parametes et fermera lui-même cet écran.

5.5 Coupler votre routeur sans fil(1) à l'amplificateur de signal(2)

Si vous avez suivi les étapes precedentes, les conditions suivantes sont actuellément remplies:

• L'amplificateur de signal (2) a comme adresse 192.168.8.200
• Le routeur sans fil a comme adresse 192.168.8.1
• Les deux apparèils utilisent la sécurisation par WPA2 AES avec la même clé de réseau.
• Les deux apparèils utilisent le même canal.
  Le nom de réseau des appareils peut etre different. (Ex. en haut et en bas)

Dans les deux apparèils, il faut maintainant configurer une liaison sans fil entre eux. Nous commençons par configurer notre routeur sans fil (1).

1. Connectez le routeur et l'amplificateur de signal entre eux avec un cable reseau UTP, via par ex le port LAN 4 sur le port LAN 4.
2. Connectez un ordinateur avec un cable réseau UTP au port LAN 1 de votre routeur sans fil (1).
3. Allumez les deux routeurs.
4. AllumezVoteordinaturer.
5. Ouvrez votre navigateur internet (Par exemple Internet Explorer, Chrome ou Firefox).
6. Saisissez 'http://192.168.8.1' dans la barre d'adresse pour faire une connexion avec votre routeur (1).
7. Cliquez sur 'Setup Tool'.
8. On you demande maintainant un nom d'utilisateur et un mot de passer. Remplissez dans les deux champs 'admin' in et appuyez sur 'Enter'.
9. Cliquez dans le menu de gauche sur 'Advanced Setup'.
10. Cliquez dans le menu de gauche sur 'Wireless'.
11. Cliquez dans le menu de gauche sur 'WDS Setup'.
12. Cliquez sur l'écran de droite 'AP Scan'.
13. Une fenêtre apparait affichant les reseaux sans fil trouvés.
14. Cliquez sur le nom du réseau (SSID) de l'amplificateur de signal.
15. Cliquez sur le bouton 'Add' de l'écran de droite.
16. Cliquez sur le bouton 'Save' à droite en haut de l'écran.
17. Cliquez sur 'OK' pour Save les paramètres.
18. Fermez la fenêtre.

5.6 Terminer l'installation de l'amplificateur de signal

1. Saisissez 'http://192.168.8.200' dans la barre d'adresse pour faire une connexion avec votre amplificateur de signal (2).
2. Cliquez sur 'Setup Tool'.
3. On you demande maintainant un nom d'utilisateur et un mot de passer. Remplissez dans les deux champs 'admin' in et appuyez sur 'Enter'.
4. Cliquez dans le menu de gauche sur 'Advanced Setup'.
5. Cliquez dans le menu de gauche sur 'Wireless'.
6. Cliquez dans le menu de gauche sur 'WDS Setup'.
7. Cliquez dans le menu de gauche sur 'AP Scan'.
8. Une fenêtre apparait affichant les reseaux sans fil trouvés.
9. Cliquez sur le nom du réseau (SSID) du routeur(1).
10. Cliquez sur le bouton 'Add' de l'écran de droite.
11. Cliquez sur le bouton 'Save' à droite en haut de l'écran.
12. Cliquez sur 'OK' pour Save les paramètres.
13. Enlevez maintainant le cable reseau UTP entre les ports LAN des deux routeurs.
14. La configuration est terminée et vous pouvez maintainant placer l'amplificateur de signal à l'endroit où le signal était moins puissant.

Conseil: Pour tester s'il y a réellement une connexion sans fil entre les deux appareils, vous pouvez entra en contact avec les deux appareils au moyen de l'ordinateur qui y est encore connecté en cherchant leur page web. Si ceci ne fonctionne pas, il faudra repeter les étapes du chapitre 5.

6.0 Configuration du routeur en tant qu'amplificateur de signal (Wireless Multi Bridge)

Si vous propres modem ou vous autre routeur sans fil ne supporte pas WDS, vous pouvez configurer le EM4500 comme un amplificateur de signal en utilisant l'option Wireless Multi Bridge.

En utilisant cette option, le routeur Eminent se connectera à votre modem ou routeur sans fil en utilisant la même méthode que votre ordinateur. Une fois que le routeur Eminent a établi une connexion avec votre modem ou routeur sans fil, le routeur Eminent aura une connexion Internet. Le routeur Eminent diffusera également un autre signal sans fil auquel votre ordinateur peut se connecter. Notre ordinateur disposera alors d'une connexion Internet.

Suívez les étapes suivantes pour configurer une connexion Wireless Multi Bridge :

6.1 Branchement de l'amplificateur de signal

1. Eteignez votre ordinateur.
2. Branchez le routeur sur une prise de courant en utilisant l'adaptateur d'alimentation fourni.
3. Branchez le cable réseau UTP fourni sur le port LAN 1' du routeur.
4. Branchez l'autre extrémité du cable réseau UTP sur l'adaptateur réseau de votre ordinateur.

Mon routeur est-il correctement raccordé à une prise de courant? Vous pouvez vérifier si levoyant LED d'alimentation est allumé.

6.2 Configuration du réseau local sans fil sur l'amplificateur de signal

Avant de configurer le routeur Eminent pour utiliser la fonction Wireless Multi Bridge, vous doivent avoir avec vous ce qui suit :

Le nom du réseau du premier routeur sans fil (SSID)
La clé de sécurité du premier routeur sans fil
Le canal du premier routeur sans fil

Si possible, configurez la connexion Wireless Multi Bridge avec une connexion cablee entre le routeur sans fil Eminent et l'ordinateur.

1. Allumez votre ordinateur.

2. Ouvrez votre navigateur Internet (par exemple Internet Explorer, ou Firefox).

3. Entrez 'http://192.168.8.1' dans la barre d'adresse.

4. Appuyez sur 'touche Entrer' ou cliquez sur 'Aller a'.
5. Cliquesur‘SetupTool'.
6. Il vous sera alors demandé d'entrée un 'Nom d'utilisateur' et un 'Mot de passer'. Entrez 'admin' dans le champ 'Nom d'utilisateur', et 'admin' dans le champ 'Mot de passer' et appuyez ensuite sur la touche Entrer.
7. Cliquez sur 'Advanced Setup'.
8. Cliquez sur 'Wireless'.
9. Cliquez sur 'Wireless Setup'.
10. Entrez un SSID: Si vous voulez que votre réseau sans fil actuel soit étendu en utilisant le même nom de réseau (SSID), vous doivent entraîre le SSID utilisé avec votre premier routeur sans fil. De plus, le canal doit être le même.
11. Réglez un niveau de sécurité dans 'Encryption' et 'Encryption Key'. Si vous pouze que votre réseau sans fil actuel soit étendu en utilisant le même nom de réseau (SSID), vous pouze régler la même clé de sécurité utilisé avec votre premier routeur sans fil.
12. Cliquez sur 'Apply' pour Save les réglages.
13. Puis cliquez sur 'Save' en haut de I'écran.

6.3 Configuration des réglages de Wireless Multi Bridge

1. Cliquez sur 'Wireless'.
2. Cliquez sur 'Wireless Multi Bridge'.
3. Reglez 'Operation' sur 'Use Wireless Bridge'.
4. Cliquez sur le bouton 'AP Scan'.
5. Sélectionnez le nom du réseau (SSID) auquel vous poulez vous connecter (premier routeur sans fil).
6. Si vous réseau a été sécurisé, vous devez entrair la clé de sécurité de votre réseau.
7. Cliquez sur 'Apply'.
8. Puis cliquez sur 'Save' en haut de I'écran.
9. Cliquez sur 'Network'.
10. Cliquez sur 'LAN/DHCP Server'.
11. Si vous premier routeur sans fil a une autre adresse IP LAN (plage), vous pouvez changer l'adresse IP de votre routeur Eminent dans 'IP LAN'.
12. Cliquez sur 'Apply and restart'. Fermez votre navigateur web et redémarrez votre ordinateur ou désactivez la carte réseau puis activez à nouveau la carte LAN.
13. Connectez-vous au routeur Eminent avec la nouvelle adresse IP.
14. Cliquez sur 'Setup Tool'.
15. Cliquez sur 'Advanced Setup'.
16. Cliquez sur 'Network'.
17. Cliquez sur LAN/DHCP Server'.
18. Reglez 'DHCP Server' sur 'Stop'.
19. Cliquez sur 'Apply'.

20. Cliquez sur 'Save' en haut de I'ecran.

21. Notre routeur Eminent a maintainant eté configuré pour utiliser Wireless Multi Bridge.

Astuce: Si vous avez configuré une autre adresse IP LAN comme décrit dans l'été 11, cette adresse IP doit être dans la même plage que le premier routeur. Par exemple: Si vous premier modem ou routeur est accessible avec l'adresse IP '192.168.1.1', vous doivent vérifier que le routeur Eminent est régle sur cette plage d'IP. Vous pouvez régler manuellement le routeur Eminent sur '192.168.1.200'. A partir de ce moment, le routeur Eminent est accessible à partir de cette nouvelle adresse IP.

7.0 Configurer le réseau sans fil sur l'ordinateur

Maintenant que le routeur est sécurisé, l'ordinateur lui-même doit encore être configuré de façon à ce qu'il reconnaissse le réseau sans fil sécurisé et qu'il puisse s'y connecter.

Windows XP, Windows Vista, Windows 7 et Windows 8 sont actuellement les systèmes d'exploitation les plus utilisés. Nous allons vous expliquer comment installer une connexion sans fil sur ces deux systèmes.

7.1 Configurer le réseau sans fil sous Windows XP

Pour étabir une connexion sans fil sous Windows XP, il faut suivre les étapes suivantes:

1. Démarrez votre ordinateur.
2. Cliquez sur 'Start'.
3. Allez vers 'panneau de configuration'.
4. Sélectionnez dans le panneau de configuration 'connexions réseau'.
5. En principe, vous verrez votre carte réseau ou adaptateur dans cette fenêtre. Cliquez dessus avec le bouton droit de la souris.
6. Choisissez 'Afficher les réseaux sans fil disponibles'. Une liste s'affiche avec les réseaux sans fil disponibles.
7. Dans la liste des réseaux sans fil disponibles, Sélectionné chez vous propre réseau.
8. Si vous choisissez maintainant 'conneter', votre ordinateur vous donnera un avertissement que ce réseau est protégé et qu'une clé de sécurité réseau est exigée.
9. Remplissez deux fois la clé de sécurité réseau puis choisissez 'connecter'.
10. Si la clé est bien introduite, Windows indiquera après un moment que vous étés connecté au réseau. Maintenant, vous pouze travailler on line.

7.2 Configurer le réseau sans fil sous Windows Vista/7/8

Pour étabir une connexion sans fil sous Windows Vista, il faut suivre les étapes suivantes:

1. Cliquez sur 'Start'.
2. Cliquez maintainant sur 'panneau de configuration'.
3. Choisissez ici Réseau et Internet'.
4. Allez vers 'Centre de réseau et Partage'.
5. A gauche du menu qui vient de s'afficher, choisissez 'Gestion de réseau sans fil'
6. Dans cette fenêtre,CHOISSEZ 'Ajouter'.
7. Dans l'écran suivant, choisissez 'Ajouter un réseau à portée de cet ordinateur'.
8. Dans la nouvelle fenêtre, Sélectionnez votre propre réseau.
9. Cliquez maintainant sur 'Connector'.
10. Notre ordinateur vous posera la question suivante: 'Donnez la clé de sécurité ou le mot de passer du réseau.'
    Remplissez ici votre clé de sécurité.
11. Si la clé est bien introduite, Windows indiquera que vous âtes connecté au réseau. Maintenant, vous âtes on line.

La procédure pour Windows 7 est la suivante:

1. Cliquez sur l'icone Reseaux dans la barre de taches (à cote de l'heure de Windows)
2. Les réseaux sans fil vont être affichés.
3. Sélectionnez votre réseau et cliquez sur "connector".
4. Le système va vous demander une clé Wi-Fi, rentrez-la.
5. Cliquez sur "connector", si vous avez ecrit correctement votre clé de sécurité Wi-Fi votre ordinateur devrait déjà avoir une connexion à internet.

8.0 Paramètres du Firewall & QoS

Le router dispose d'un pare-feu avancé. Dans ce pare-feu, vous pouvez ouvrir certains ports pour permettre l'accès de certains programmes à Internet. Ceci se passse au moyen du 'Port Forwarding'.

Dans certains cas, vous foulez pouvoir bloquer l'accès à l'Internet. Si vous avez des enfants, vous désirez par exemple bloquer le contenu explicite sur certains sites Web. Cela est possible à l'aide de la méthode de filtering d'URL incorporee.

Conseil! Pour votre sécurité, le Firewall est branché par défaut. Nous vous conseillons néanmoins d'utiliser un antivirus et de le mettre régulière à jour.

8.1 Port Forwarding

1. Ouvrez votre navigateur internet (Internet Explorer, Chrome ou Firefox par exemple).
2. Saisissez 'http://192.168.8.1' dans la barre d'adresse.
3. Appuyez sur la touche entree ou cliquez sur 'Aller vers'.
4. L'écran de démarrage s'affiche.
5. Cliquez sur 'Setup Tool'.
6. On you demande un nom d'utilisateur et un mot de passer. Remplissez dans les deux champs 'admin' et appuyez sur 'Enter'.
7. Cliquez sur 'Advanced Setup' dans le menu de gauche.
8. Cliquez sur 'Port Forwarding' sous NAT/Routing dans le menu de gauche.
9. Dans le champ adresse IP LAN, replisseez l'adresse IP de l'ordinateur sous lequel tourne le programme pour lequel les ports doivent etre ouverts.
10. Dans 'Protocol', replissez le protocole exact.
11. Dans 'External port', replissez les ports. Dans la première case, mettez le port de départ. Dans la seconde case, replissez le port final. Si vous n'avez qu'un seul port à ouvrir, vous replissez le même numéro de port dans les deux cases.
12. Dans 'Internal Port', replissez les mêmes ports.
13. Dans 'Rule Name', vous donnez un nom à cette configuration. Par exemple, le nom de l'application ou du jeu pour lequel ces ports sont ouverts.
14. Cliquez sur 'Add' pour Save ces paramètres.

8.2 URL filtering

L' 'URL filtering' yous permit de bloquer certains sites web ou un site web avec un certain nom (ou partie de nom). Ideal pour ne pas exposer les enfants a certains contenus.

1. Ouvrez votre navigateur internet (Internet Explorer, Chrome ou Firefox par exemple).
2. Saisissez 'http://192.168.8.1' dans la barre d'adresse.

3. Appuyez sur la touche entree ou cliquez sur 'Aller vers'.

4. L'écran de démarrage s'affiche.

5. Cliquez sur 'Setup Tool'.
6. On you demande un nom d'utilisateur et un mot de passer. Remplissez dans les deux champs 'admin' et appuyez sur 'Enter'.
7. Cliquez sur 'Advanced Setup' dans le menu de gauche.
8. Cliquez sur 'Firewall'.
9. Cliquez sur 'Internet Access Control'.
10. Pour 'Input Type',CHOISSEZ dans I'ecran de droite'URL Filter Setup'.
11. Pour 'Rule Name', saisissez le nom que vous désirez donner à cette règle.
12. Dans les champs, sous 'Source IP', vous pouze indiquer une portée (de.. a.), ou cocher 'ALL IP' pour empêcher l'accès de ce site à tous les ordinateurs.
13. Dans 'Filter URL', vous remplissez l'adresse exacte que vous désirez bloquer.
14. Cliquez sur 'Add' pour Save ces paramètres.

Conseil: dans 'Input Type', vous pouvezCHOISIR un grand nombre de programmes prédéterminés tels que MSN Messenger et ICQ, et les bloquer de la même maniere sur base de leur adresse IP interne.

8.3 Configuration de QoS

Gréce à QoS (Quality Of Service), vous pouvez veiller à ce que certaines applications ou ordinateurs aient toujours la priorité sur le réseau. Gréce à cela, vous serez certain de n'avoir jamais d'ennui de 'lag' dans des jours, d'hésitations dans les images video, lorsqu'un des ordinateurs de la maison se met à télécharger intensivement.

La configuration de QoS diffère selon la situation. C'est pourquoit, nous vous donnons une indication générale de la façon dont il faut configurer cette option.

1. Ouvrez votre navigateur internet (Internet Explorer, Chrome ou Firefox par exemple).
2. Saisissez 'http://192.168.8.1' dans la barre d'adresse.
3. Appuyez sur la touche entree ou cliquez sur 'Aller vers'.
4. Cliquez sur 'Setup Tool'.
5. L'écran de démarrage s'affiche.
6. On you demande un nom d'utilisateur et un mot de passer. Remplissez dans les deux champs 'admin' et appuyez sur 'Enter'.
7. Cliquez sur 'Advanced Setup' dans le menu de gauche.
8. Cliquez sur 'Traffic'.
9. Cliquez sur 'QoS' Setup.
10. Noircissez la case 'Start' dans l'écran de droite.
11. Remplissez pour Download et Upload la vitesse de votre connexion internet. Si vous ne connaissiez pas cette vitesse, regardez dans le champ Conseil pour un mot d'explication.
12. Cliquez sur 'Apply' pour activer cette configuration de base.

Conseil: Si vous ne connaissiez pas exactement la vitesse de votre connexion internet, prenez contact avec votre fournisseur d'accès internet. Celui-ci vous donnera en原則 des valeurs en MO. Ces valeurs sont des Moctets, où 1 MO = 1024 Koctets. Sur la page web de votre routeur, vous pouvez utiliser indifféremment les valeurs en MOctets ou en KOctets

Pour instituer une règle, suivez les étapes suivantes :

1. Choisissez 'User Defined' Rule dans 'QoS Rule Setup'.
2. Choisissez 'Max Limit' pour configurer la vitesse maximale.
3. Choisissez 'Min Guarantee' pour configurer la vitesse minimale garantie.
4. Remplissez les valeurs pour 'Download' et 'Upload'.
5. Remplissez pour 'IP' l'adresse IP ou le domaine IP pour lequel cette règle doit être appliquée.
6. Remplissez le protocole pour 'Protocol'. (Si inconnu, laissez vierge.)
7. Remplissez les ports pour 'External Port'. (Si inconnu, laissez vierge.)
8. Cliquez sur 'Apply' pour ajouter cette règle.

Exemple pratique: connexion 10MO / 1MO.

Problème: Si l'ordinateur 1 télécharge, l'internet ralentit.

Suggestion: Configurez l'ordinateur 1 sur 'Max Limit' donnez ici une valeur de maximum 5000 KO pour le download et de 512KO pour le upload.

Problème: Lors de produits sur l'ordinateur, la PS ou la Xbox, le jeu se gèle par moment, ou bien certains éléments sautent à l'écran. Il y a lag, parce que d'autres ordinateurs utilisent trop intensivement l'internet.

Suggestion: Configurer l'ordinateur, la PS ou la Xbox avec un 'Min. Guarantee'. Les valeurs sont de 3000 KO pour le download et de 640KO pour le upload.

Remarque: Les règles QoS sont appliquées dans l'ordre descendant, du haut vers le bas.

9.0 Foires aux questions et réponses et autres informations

Vous trouvrez les questions les plus récentes posées sur votre produits sur la page d'assistance de votre produit. Eminent actualise féquement ces pages afin de garantir qu'elles reflètent toujours des informations les plus récentes. Visitez www.eminent-online.com pour de plus amples informations sur votre produit.

Ce manuel d'utilisation a été rédigé avec soin par les techniciens d'Eminent. Si vous rencontres des problèmes lors de l'installation ou de l'utilisation du produit, veuillez replir le formulaire d'assistance disponible sur le site www.eminentonline.com/support.

Vous pouvez également nous contacter par téléphone. Veuillez consultier www.eminent-online.com/support pour les numérodes de téléphone du service d'assistance et les heures d'ouverture.

11.0 Avertissements et mises en garde

En raison des lois, directives et régulations mises en place par le parlement Européen, plusieurs apparciels (sans fils) peuvent être soumis a des limitations concernant leur usage dans certains membres de l'Union Européenne. Dans certains membres de l'Union Européenne l'usage de tels apparciels peut être interdit. Contactez votre gouvernement (local) pour plus d'informations concernant ces limitations.

Suivez toujours les instructions du mode d'emploi, spécialement quand il concerne des produits qui doivent être assemblés.

Attention: Dans la plupart des cas ici concerne des produits électriques. Une mauvaise ou incorrecte utilisation peut conduire à de(sevères) blessures!

La réparation du produit doit être effectuee par un agent qualifié de Eminent: La garantie prend fin dés le moment ou les produits ont été réparés par le client et/ou mals utilisés. Pour de plus amples informations sur les conditions de garantie, merci de visiter notre site internet www.eminent-online.com/warranty.

Les manuels d'Eminent ont ete ecris avec une grande atention. Neanmoins et a cause des ameliorations technologiques, il peut arriver que les manuels ne contiennent pas les informations les plus recentes. Si vous rencontres la moindre difficulte avec le manuel imprimé ou si vous n'y trouvez pas de solutions à vos problèmes, nous vous invitons à visiter notre site Internet www.eminent-online.com pour consulter les dernières mises à jours relatives à nos manuels.

Aussi, vous trouvez dans notre rubrique FAQ les questions les plus frequently posées par nos clients. Nous vous recommendons vivement de consulter notre FAQ. Très souvent les réponses à vos questions s'y trouvent.

12.0 Conditions de garantie

La garantie d'Eminent de cinq ans s'applique à tous les produits d'Eminent, sauf mention contraire formulée avant ou au moment de l'achat. Àpres achat d'un produit Eminent de seconde main, la période restante de la garantie se calcule à partir de la date d'achat du produit par le propriétaire d'origine. La garantie Eminent s'applique à tous les produits et pieces Eminent connectés ou installés sur le produit concerné. Les adaptateurs d'alimentation secteur, les batteries, les antennes et tous les autres produits non intégrés directement au produit principal, ou non connectés directement au même produit, et/ou les produits associés qui sans aucun doute sont soumis à une usure différente, ne sont pas couverts par la garantie Eminent. Les produits ne sont pas couverts par la garantie Eminent lorsqu'ils ont été soumis à une mauvaise utilisation ou une utilisation inadéquate, lorsqu'ils ont été soumis à des influences extérieures ou lorsque des pieces ont été démontées par du personnel autre que celui/agree Eminent. Eminent peuvent utiliser des matériaux reconditionnés pour la réparation ou le remplacement du produit défectueux. Eminent ne sauraient être tenus responsables des changements de paramètres reseaux des fournisseurs d'accès à Internet. Nous ne pouvons garantir que les produits reseau Eminent continue sur un fonctionner lorsque les paramètres sont modifiés par des fournisseurs d'accès à Internet. Eminent ne peut garantir le fonctionnement des services Web, applications et autres contenus tiers disponibles via les produits Eminent. Les produits Eminent avec disque dur interne ont une période de garantie limitée de deux ans sur le disque dur. Eminent ne sauraient être tenus responsables d'aucune perte de données. Veuillez-vous assurer que si le produit stocke des données sur un disque dur ou une autre source de mémoire, vous en ferez une copie avant d'envoyer votre produit pour réparation.

Lorsque mon produit est défectueux

Si vous rencontres un produit rendu défectueux pour d'autres raisons que celles décrites ci-dessus : Veuillez contacter votre point d'achat pour la prise en charge de votre produit défectueux.
