MODE D'EMPLOI EPA104 Audac
Ce mode d'emploi a ete redigede avec le plus grand soin et est auuie complet que possible à la date de publication. Toutefois, des mises à jour des caractéristiques techniques, des fonctionnalités ou du logiciel peuvent avoir eu lieu depuis la publication. Pour obtenir la derniere version du mode d'emploi et du logiciel, veuillez visitor le site web d'Audac (www.audac.eu).
Sommaire
Introduction 5
Précautions 6
Consignes de sécurité 6
Attention - Réparations 6
Déclaration de conformité CE 6
Déchets d'équipements électriques et électroniques (DEEE) 7
Avertissement 7
Chapitre 1: Brochages et connecteurs 9
Normes de connexion 9
Câblage du système 9
Chapitre 2 : Faces avant et arrêté 10
Présentation de la face avant 10
Description de la face avant 10
Presentsation de la face arriere 11
Description de la face arriere 11
Chapitre 3: Raccordement de l'amplificateur 12
Connexions d'entrée 12
Connexions de sortie 12
13
Chapitre 4 : Informations supplémentaires 15
Caracteristiques techniques 15
Introduction
Amplificateurs de classe D à quatre canaux
La série EPA se compose d'amplificateurs de puissance de classe D éco-énergétiques concus pour une grande variété d'applications, allant des configurations stéreo standard aux systèmes d'enceintes distribués sur plusieurs zones. Les différents modèles se distinguent par leur configuration de sortie et leur puissance.
Une qualité sonore exceptionnelle s'associe à d'autres avantages connus des amplificateurs de classe D, comme leur grande efficacité énergétique. Une détction automatique du signal permet à l'amplificateur de passer en voille lorsque rien n'arrive en entrée. L'amplificateur est ainsi conforme aux normes internationales en matière d'économie d'énergie et d'environnement.
Les dimensions compactes et la conception légère n'occupent qu'une seule unité de rack 19", d'ou une bonne adaptation à la fois aux applications fixes et mobiles. La structure refroidie par convection ne nécessite qu'un entretien minimal tout en garantissant une grande fiabilité.
Les modèles à quatre canaux de la série EPA possèdent quatre canaux contrôlables individuellement avec la possibilité de pointer deux par deux les sorties afin de combiner leurs puissances à destination d'une même charge. Un circuit de répartition active intégré (crossover) permet d'appliquer des filtres passée-haut et passebas aux canaux, afin de creator une configuration caisson de basses/satellites pour un système stéreo avec caisson de basses.
Ils sont équipés de circuits de protection de pointe contre les composantes continues de courant, les courtscircuits, la surchauffe et la surcharge.
Les entres de signal se font sur des connecteurs XLR symétriques tandis que les enceintes doivent etre connectées aux sorties sur barrettes
Précautions
LISEZ LES INSTRUCTIONS SUIVANTES POUR VOITE PROPRE SECURITE
CONSERVEZ TOUJOURS CES INSTRUCTIONS. NE LES JETEZ JAMAIS.
MANIPULEZ TOUJOURS CETTE UNITE AVEC SOIN.
TENEZ COMPTE DE TOUS LES AVERTISSEMENTS.
SUIVEZ TOUTES LES INSTRUCTIONS.
N'EXPOSEZ JAMAIS CETTE UNITE À LA PLUIE, À L'HUMIDITÉ, À TOUT RUISSELLEMENT OU ÉCLABOUSSURE DE LIQUIDE. ET NE PLACEZ JAMAIS D'OBJET REMPLI DE LIQUIDE SUR CETTE UNITE.
NE PLACEZ PAS CETTE UNITE DANS UN ENVIRONNEMENT CLOS, TEL QU'UNE ETAGERE OU UN PLACARD. VEILLEZ À CE QUE L'UNITE SOIT REFROIDIE PAR UNE VENTILATION ADEQUATE. N'OBSTRUEZ PAS LES OUVERTURES DE VENTILATION.
NE LAISSEZ AUCUN OBJECT ENTER DANS LES OUVERTURES DE VENTILATION.
N'INSTALLALLEZ PAS CETTE UNITE À PROXIMATE D'UNE QUELCONQUE SOURCE DE CHALEUR TELLE QUE DES RADIATEURS OU AUTRES APPAREILS DÉGAGEANT DE LA CHALEUR.
NE PLACEZ PAS CETTE UNITE DANS DES ENVIRONNEMENTS SOUMIS À DE HAUTS NIVEAUX DE POUSSIÈRE, CHALEUR, HUMIDITÉ OU VIBRATIONS.
CETTE UNITE N'EST CONCUE QUE POUR UNE UTILISATION EN INTÉRIEUR. NE L'UTILISEZ PAS EN EXTERIEUR.
PLACEZ L'UNITÉ SUR UNE BASE STABLE OU MONTEZ-LA DANS UN RACK STABLE.
N'UTILISEZ QUE LES OPTIONS ET ACCESSOIRES SPECIFIÉS PAR LE FABRICANT.
DEBRANCHÉZ CETTE UNITE PENDANT LES ORAGES OU SI ELLE DOIT RESTER INUTILISÉE DE FAÇON PROLONGÉE.
NE BRANCHES CETTE UNITE QU'A UNE PRISE SECTEUR AVEC MISE A LA TERRE.
LA FICHE SECTEUR OU DE L'APPAREIL SERT DE DISPOSITIF DE DECONNECTION, ET DOIT DONC RESTER FACILEMENT ACCESSIBLE.
ATTENTION - RÉPARATIONS
Ce produit ne contient aucune piece réparable par l'utilisateur. Confiez toute réparation à un service après-vente qualifié. N'effectuez aucune réparation (à moins d'être qualifié pour cela).
DECLARATION DE CONFORMITE CE
Ce produit se conforme à toutes les exigences essentielles et autres caractéristiques pertinentes décrites dans les directives suivantes : 2014/30/UE (EMC) et 2014/35/UE (LVD)
DÉCHETS D'ÉQUIPÉMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE)
Le marquage DEEE indique que ce produit ne doit pas etre jete avec les dechets domestiques ordinaires au terme de son cycle de vie. Cette reglementation a pour but de prevenir les prejudices eventuellement causés à l'environnement ou à la santé humaine.
Ce produit est développé et fabriqué avec des matériaux et composants de haute qualité qui peuvent être recyclés et/ou réutilisés. Veuillez rapporter ce produit à votre point de collecte ou au centre de recyclage local pour déchets électriques et electroniques. Cela assurera son recyclage de matière respectue pour l'environnement et contribuera à protégger l'environnement dans lequel nous vivons tous.
AVERTISSEMENT
Les symboles affichés sont des symboles internationalement reconnus avertissant des risques potentiels des produits électriques. L'éclair à tête de flèche dans un triangle équilatéral indique que l'unité contient des tensions dangereuses. Le point d'exclamation dans un triangle équilatéral indique que l'utilisateur doit se référer au mode d'emploi.
Ces symboles indiquent qu'il n'y a aucune piece réparable par l'utilisateur dans l'unité. N'ouvre pas l'unité. N'essayez pas de réparer l'unité vous-même. Confiez toute réparation à du personnel qualifié. L'ouverture du chassin,quelle qu'en soit la raison, invalidera la garantie du fabricant. Ne laisssez pas l'unité à l'humidité. Si du liquide est renversé sur l'unité, éteignez-la immidiatement et ramenez-la au revendeur pour révision. Debranchez l'unité durant les orages pour lui éviter des dommages.
Chapitre 1
Brochages et connecteurs
NORMES DE ConnexION
Les connexions d'entrée et de sortie des équipements audio AUDAC sont faites conformément aux normes de câblage internationales des équipements audio professionnels.
Cinch (RCA) :
Pour les connexions asymétriques d'entrée ligne
Pointe : Signal
Blanc: Gauche
Corps : Masse
Rouge: Droite
XLR：
Pour les connexions symétriques d'entrée ligne
Broche 1: Masse
Broche 2: Signal +
Broche 3: Signal -
Pour les connexions symétriques de renvoi de signal
Broche 1: Masse
Broche 2: Signal +
Broche 3: Signal -
Câblage du système
Le câblage du système doit être effectué en respectant les règles suivantes pour garantir son bon fonctionnement en toutes circonstances.
- Câble d'enceinte pour sorties amplifiées :
Minimum 2 × 1,5 ~mm^2
Si la distance est supérieure à 15 m : 2 x 2,5 mm²
- Entrées de signal audio (et sorties de renvoi de signal)
Doivent etre raccordees au moyen de cables audio et de connecteurs de haute qualite
Chapitre 2 Faces avant et arrêté

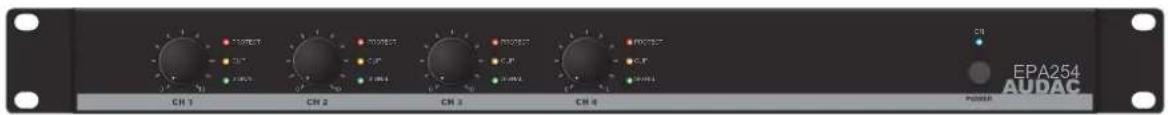

Présentation de la face avant
Description de la face avant
Boutons de commande de volume :
Ces boutons de commande de volume permettent de régler individuellement le niveau pour chaque canal.
LED temoins :
Ces LED indiquent le fonctionnement du canal d'amplificateur correspondant. Un voyant de signal, un voyant d'échéage et un voyant de protection sont disponibles pour chaque canal.
Levoyant de signal s'allume en vert quand le niveau du signal depasse-20 dB.
Levoyant d'échéage (CLIP) s'allume en jaune quand le canal fonctionne au niveau maximal. Pour s'assurer le meilleur rapport signal/bruit, ce voyage ne doit s'allumer que sur les pics de niveau. S'il s'allume frequentlyment, c'est que la sortie du canal sature et qu'un son « échétré » avec de la distorsion est produit en sortie.
Levoyant de protection (PROTECT) s'allume en rouge quand une surcharge, une surchauffe ou un autre défaut est détecté. Il s'allume également pendant quelques secondes lors de la mise sous tension de l'amplificateur et s'eteint progressivement quand on étèint l'amplificateur. Quand la LED de protection est allumée, aucun signal n'est envoyé aux sorties.
Interrupteur d'alimentation avec LED :
Un interrupteur d'alimentation permet d'allumer et d'éteindre l'amplificateur. Levoyant à LED adjacent indique l'état actuel de l'amplificateur. Quand celui-ci est opérationnel, levoyant est allumé en bleu. En mode de veille (economie d'énergie), la LED témoin d'alimentation est allumée en orange. L'amplificateur bascule automatiquement en veille siaucun signal n'y entre durant environ 30 secondes et redevient instantanément opérationnel en cas de détction d'un signal.

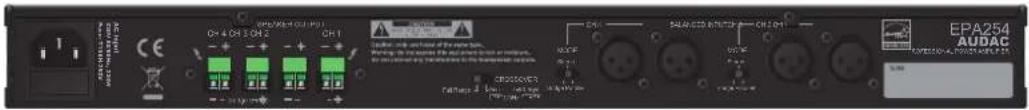

Présentation de la face arrrière
Description de la face arrière
Prise d'alimentation secteur avec fusible :
L'alimentation secteur doit enter par cette prise. La connexion se fait au moyen d'un cable d'alimentation IEC C14 et bénéficia d'un fusible. Lors du remplacement du fusible, assurez-vous que la valeur du fusible de rechange correspond à celle du fusible d'origine (EPA104 : T6,3 AH/250 V - EPA254 : T10 AH/250 V).
Connexions pour enceintes (Speaker Output) :
Les sorties pour enceintes se font sur des barrettes à broches. Vous trouvrez unelication détaillée du branchement le plus approprié des enceintes pour chaque application dans le chapitre suivant « Raccordement de l'amplificateur »
Connexions d'entrée :
Les entrées de signal se font sur des connecteurs XLR symétriques. Chaque canal est équipéd'une connexion d'entrée individuelle pour receiveoir le signal venant de la source audio ou du préamplificateur.
Sélecteur de crossover :
Avec le selecteur de crossover, le mode de l'amplificateur peut être régé sur « Full-range » (large bande, sur la gauche) et « Deux voies » (sur la droite). En mode « Full-range », les quatre canaux reçoivent un signal large bande sans qu'aucun filtrage ne soit appliqué.
En mode « deux voies », un filtré passée-haut est appliqué aux canaux 1 et 2 et un filtré passée-bas au canal 3. La fréquence de séparation (crossover) est de 120Hz . Ce mode permet à l'amplificateur d'être utilisé dans une configuration à deux voies, avec les enceintes stéreo pour haute fréquences connectées aux canaux 1 et 2 et un caisson de basses mono connecté aux canaux 3 et 4 en configuration pontée (« bridging »).
Sélecteur de mode de fonctionnement :
Un sélecteur de mode de fonctionnement est disponible pour chaque paire de connexions d'entrée de canal (canaux 1 + 2 et canaux 3 + 4 ), donnant le choix entre les modes stéreo, ponte ( « bridgé » ) et parallèle.
Il est par défaut configuré en mode stéreo (position centrale) dans lequel chaque canal de l'amplificateur recoit son propre canal d'entrée. En mode ponté (à gauche), la puissance des deux canaux est fusionnée pour doubleir la puissance fournie à une seule et même charge. En mode parallele (à droite), les entrées des canaux 1 + 2 et des canaux 3 + 4 sont coupledes afin d'envoyer le même signal aux deux canaux.
Chapitre 3
Raccordement de l'amplificateur
REMARQUE
Assurez-vous que l'alimentation est coupée avant d'apporter une quelconque modification aux connexions de l'amplificateur.

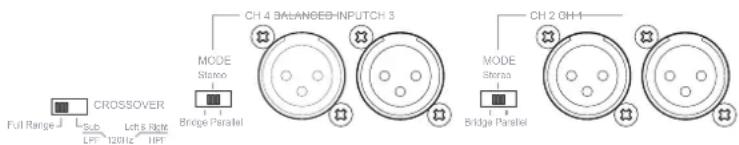

Connexions d'entrée
Les entrées de signal se font sur des connecteurs XLR symétriques. Chaque canal est équipé d'une connexion d'entrée individuelle pour receivevoir le signal venant de la source audio ou du préamplificateur.
Chaque paire de canaux d'entrée dispose d'un selecteur de mode de fonctionnement permettant de commuter les canaux correspondants entre les modes stéreo, ponté (« bridgé ») et parallele.

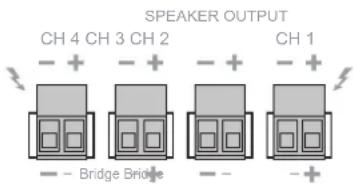

Connexions de sortie
Les sorties pour enceintes se font sur des barrettes à broches. Les enceintes doivent être connectées aux barrettes appropriées selon le mode de fonctionnement de l'amplificateur.
ATTENTION
Ne raccordez jamais directement les sorties pour enceintes de l'amplificateur à des transformateurs de ligne. En cas d'utilisation avec des transformateurs de ligne, assurez-vous que les transformateurs utilisés sont concus pour l'emploi en combinaison avec des amplificateurs de classe D (c'est-à-dire qu'ils contiennent un réseau de découlage intégré).
Modes de connexion

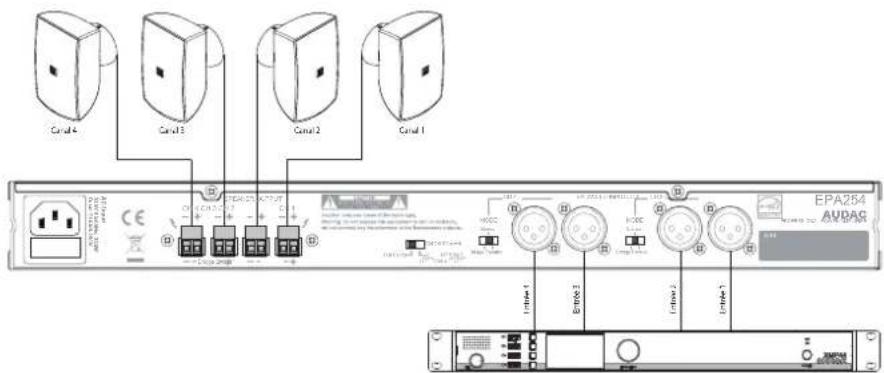

Mode 4 canaux :
En mode 4 canaux, chaque canal recoit son propre signal d'entrée et une ou des enceintes lui sont spécifique connectées. Les deux selects de mode de fonctionnement doivent être en position centrale (mode stéreo) et le/selecteur de crossover doit être sur la gauche (mode large bande ou Full-Range). Si deux canaux adjacent (canaux 1 + 2 et canaux 3 + 4 ) doivent receivevoir un même signal, le mode parallèle doit être utilisé (selecteur de mode de fonctionnement poussé sur la droite). Les cables d'enceinte doivent être raccordés aux broches + et - de chaque connecteur de sortie pour enceinte.

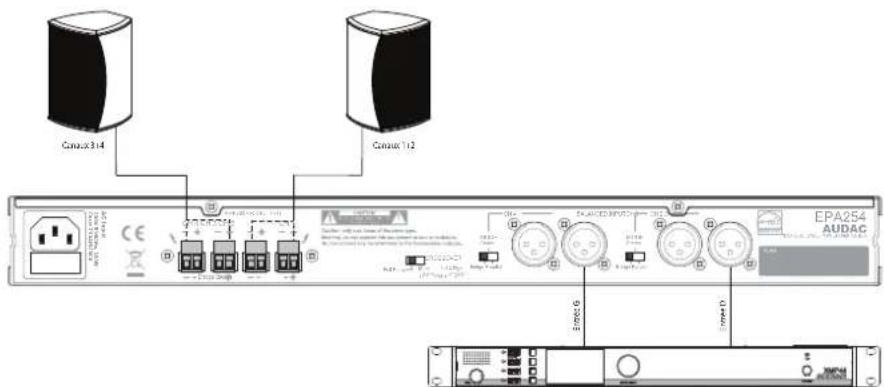

Mode 2 canaux (bridge) :
En mode 2 canaux (bridge), deux canaux de sortie sont fusionnés pour fournir une puissance double à une seule et même charge. La configuration bridgée peut être activée individuellement pour chaque paire de canaux (caux 1 + 2 et/ou canaux 3 + 4 ) en poussant les selecteurs de mode de fonctionnement sur la gauche (mode bridgé). En mode bridgé, les connecteurs d'entrée des canaux 1 et 3 doivent être utilisés tandis que les enceintes doivent être connectées aux broches + et - des deux canaux séparés.

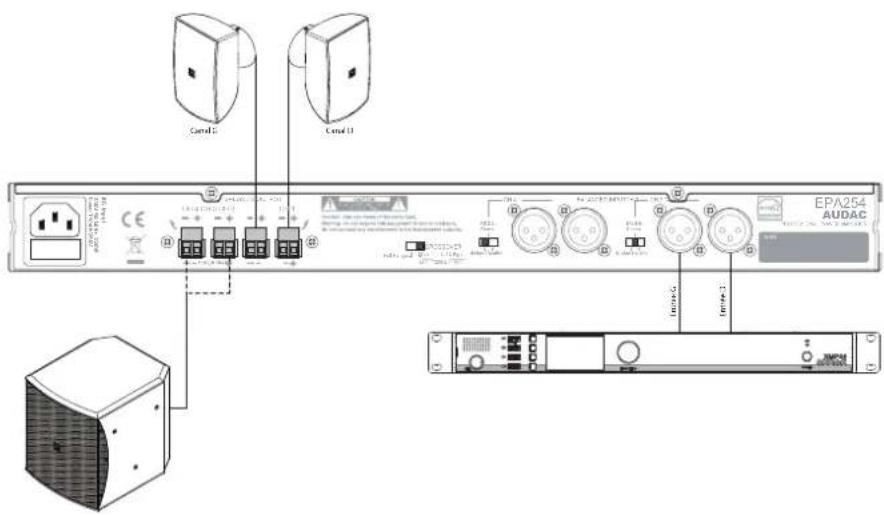

Mode 3 canaux (2 voies - caisson/satellites) :
En mode 3 canaux (2 voies - caisson/satellites), le filtrage de séparation actif interne (crossover) de l'amplificateur applique un filtré passée-haut aux canaux 1 et 2 (gauche et droit) et un filtré passée-bas aux canaux bridgés 3 + 4 (caisson de basses). Cela permet de creer un système stéreo avec un caisson de basses mono. Le signal audio stéreo doit être reçu par les entrées 1 et 2 et le/selecteur de mode de fonctionnement de ces canaux doit être placé au centre (mode stéreo). Le/selecteur de mode de fonctionnement des canaux 3 et 4 doit être pousse vers la gauche (mode bridgé) et le crossover interne doit être activé (selecteur de crossover poussé vers la droite).
Chapitre 4
Informations supplémentaires
Caracteristiques techniques
Puisssance de sortie RMS EPA104 Stereo 4 ohms 4× 100W
Stereo 8 ohms 4 × 50 W
Réponse en fréquence 20 Hz - 20 kHz
Rapport signal/bruit >90 dB
Distorsion Harmonique Totale ^+ Bruit < 0,1%
Diaphonie >70 dB
Entrées Type Ligne symétrique
Connecteurs XLR femelles
Impedance 12 kΩ
Sensibilité 0 dB (1 V RMS)
Sorties Type Pour enceinte
Connecteurs Barrettes a broches
Commandes En face avant
Voyants Alimentation (et voille)
Écretage (Clip)
Protection
Signal
Système de refroidissement Refroidi par convection
Technologie d'amplification Classe D
Alimentation electrique Type
Plage EPA104 CA 100 240V - 50 / 60Hz
EPA254 CA 230 240V - 50 / 60Hz
A décovage
REMARQUE
La plage d'alimentation électrique pour l'EPA254 est configurée par défaut pour un réseau électrique CA 230~240 V, 50/60 Hz (EU). Une modification interne permet d'utiliser ce modele sur un réseau électrique CA 110~120 V, 50/60 Hz (USA). Contactez votre service après-vente local pour plus d'informations.
Consommation electrode En veille EPA104 0,8 W
EPA254 0,7 W
Au repos EPA104 26,5 W
EPA254 26 W
1/8 de la puissance nominale
EPA104 86,4 W
EPA254 186 W
1/3 de la puissance nominale
EPA104 188 W
EPA254 438 W
Dimensions (L× H× P) 482× 44× 330mm
Hauteur de l'unité 1U
Poids EPA104 4,5 kg
EPA254 4,7 kg
