Type de produit	Tiroir chauffe-plat / Armoire chauffante
Marque	KitchenAid
Modèle	KSDX 1410
Hauteur d'encastrement	140 mm (version standard) ou 290 mm (selon modèle)
Capacité de charge maximale	25 kg
Alimentation électrique	230 V, 50 Hz, 10 A (estimation)
Usage	Réchauffer et maintenir au chaud des aliments cuits et de la vaisselle
Température réglable	Oui (sélection possible, température max en préchauffage)
Matériau intérieur	Vitrocéramique ou base antidérapante amovible (selon modèle)
Nettoyage	Chiffon humide, détergent doux ; éviter produits abrasifs, vapeur et nettoyeurs haute pression
Entretien de la vitrocéramique	Nettoyer après chaque usage avec produit spécifique ; éliminer immédiatement les taches de sucre
Sécurité	Ne pas utiliser par enfants sans surveillance ; éviter de toucher les résistances ; ne pas introduire d'objets dans les fentes
Installation	Encastré, fixation au meuble obligatoire ; confiée à un professionnel
Réparabilité	Faire appel à un technicien qualifié ou au service après-vente ; pièces d'origine
Informations générales	Notice en français, 12 pages, disponible en téléchargement

FOIRE AUX QUESTIONS - KSDX 1410 KITCHENAID

Que faire si la vaisselle ne chauffe pas ?

Vérifiez d'abord que l'appareil est allumé et que la température est correctement réglée. Assurez-vous que les bouches d'air ne sont pas obstruées par de grands plats. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la surface vitrocéramique ?

Utilisez un chiffon propre et un détergent doux pour vaisselle ou un produit spécifique. Évitez les produits abrasifs, les éponges métalliques et les nettoyeurs vapeur. Essuyez immédiatement les éclaboussures de sucre.

Puis-je utiliser le tiroir chauffant pour chauffer une pièce ?

Non, c'est un usage impropre et dangereux. L'appareil est conçu exclusivement pour réchauffer des aliments ou de la vaisselle.

Quelle est la capacité de charge maximale du tiroir ?

La portée maximum est de 25 kg. Ne dépassez pas cette limite pour éviter d'endommager le chariot télescopique.

Comment installer l'appareil ?

L'installation doit être réalisée par un professionnel qualifié. L'appareil doit être encastré et fixé au meuble à l'aide des vis fournies. Respectez les dimensions indiquées dans la notice.

Que faire en cas de panne ?

Consultez d'abord le chapitre Diagnostic des pannes. Si le problème persiste, contactez le service après-vente en indiquant le code service (sur la plaque signalétique), le modèle et une description du défaut.

Puis-je nettoyer l'appareil avec un nettoyeur vapeur ?

Non. L'utilisation de nettoyeurs à vapeur ou à haute pression est interdite et pourrait endommager l'appareil. Utilisez uniquement un chiffon humide.

Comment éliminer l'appareil en fin de vie ?

Conformément à la directive DEEE, ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un centre de collecte spécialisé pour le recyclage des appareils électriques et électroniques.

Puis-je stocker des objets en plastique dans le tiroir ?

Non. Ne stockez jamais d'objets en plastique ou de substances inflammables. La chaleur pourrait les faire fondre ou déclencher un incendie.

Les enfants peuvent-ils utiliser l'appareil ?

L'appareil ne doit pas être utilisé par des enfants ou des personnes sans surveillance. Les parties accessibles deviennent très chaudes ; tenez les enfants à distance.

MODE D'EMPLOI KSDX 1410 KITCHENAID

Conseils pour la protection de l'environnement 4

Mises en garde 5

Avant d'utiliser le tiroir chauffe-plat 6

Encastrement de l'appareil (selon le modele) 6

Branchementélectrique8

Entretien et nettoyage 9

Diagnostic des pannes 10

ServiceAprés-vente10

Conseils pour la protection de l'environnement

Élimination des emballages

• Les matériaux d'emballage sont entierement recyclables comme l'indique le symbole de recyclage.
• Par conséquent, ne les jetez jamais dans la nature mais conformez-vous aux réglementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut des vieux apparéils

• Cet apparéil est certifié conforme à la Directive Européenne 2002/96/CE, concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à protégger l'environnement et la santé humaine.

Le symbole appose sur le produit et sur la documentation qui l'accompagne indique qu'il ne doit pas etrejeteclass des dechets domestiques mais remis a un centre de collecte specialise dans le recyclage des appeareils electriques et electroniques.

Mettez-le au rebut en vous conformant aux prescriptions locales en matière d'élimination des déchets.

Pour toute information sur le traitement et le recyclage de cet appeareil, contactez le service municipal compétent, le service de collecte des déchets menagers ou le magasin où vous l'avez acheté.

DECLARATION DE CONFORMITE

• Ce tiroir chauffant est destiné à être mis en contact avec des denrées alimentaires et est conçu conformément au règlement (CE) n. 1935/2004
• Cet apparéil a été exclusivement concu pour réchauffer ou maintainir à température des alimentés cuits ou de la vaisse. Toute autre utilisation (chauffer une piece, par exemple) est considérée comme impropre et, par conséquent, dangereuse.

• Cet apparéil est conçu, fabriqué et commercialisé conformément aux:

• objectifs sécurité de la directive "Basse Tension" 2006/95/CE (qui remplace la 73/23/CEE et modifications);

• exigencies de protection de la Directive "CEM" 89/336/CEE;
• exigences de la Directive 93/68/CEE.

Mises en garde

Attention:

• Le tiroir chauffe-plat ne doit pas etre utilise par des enfants ou des personnes infirmes sans surveillance.
• Empêchez les enfants de jouer avec l'appareil.
• Les parties accessibles du tiroir chauffe-plat peuvent atteindre une température élevée quand l'appareil est en service; voirlez à tener les enfants élognés de l'appareil.
• Pour le nettoyage des ustensiles en verre (verres, plats, tasses, etc.) évitez d'utiliser des matérieliaux ou substances abrasives susceptibles de les endommager.
• Lorsque l'appareil est en service, il peut devenir très chaud. Veillez à ne pas toucher les résistances générées à l'intérieur du tiroir chauffant.
• Le tiroir chauffant est destiné exclusivement à des fins domestiques, pour rechauffer des alimentés ou de la vaisse (selon le modele). Toute autre utilisation est consideree comme imprepre. Le fabricant ne pourrait etre tenu pour responsable en cas de dommages resultant d'une utilisation imprepre ou incorrecte de I'appareil.
• Toute réparation ou intervention eventuelle devra être réalisée exclusivement par un technicien qualifié.
• Contrôlez que l'appareil est fixé correctement au meuble, à l'aide des vis fournies.
• Evitez d'exposer le tiroir chauffant aux agents atmosphériques.
• Il est recommandé de ne pas s'appuyer et de ne pas s'asseoir sur le tiroir lorsqu'il est ouvert, sous peine d'endommager le chariot téléscopique.
• La portée maximum du tiroir est de 25kg .
• Evitez de couvrir le fond du tiroir avec des feuilles d'aluminium ou autres objets.
  Veillez à ce que les surfaces du joint du tiroir soient toujours propres, de manière à garantir une fermeture correcte de celui-ci.
• Ne versez jamais d'eau directement dans le tiroir chauffant.
• Evitez que du jus de fruit ne s'écoule de la plaque à pâtisserie, car ce type de tache est indéléble. Nous vous recommendons de nettoyer le tiroir chauffant après chaque utilisation.
• Evitez de déplacer les ustensiles de cuisson en les trainant sur le fond du tiroir sous peine de rayer le revêtement.
• Evitez absolutement de chauffer des alimentés et des boissons en les posant à même le revêtement vitrocéramique du tiroir (selon le

modèle). Utilisez pour ce faire de la vaisse l ou des reçipients appropriés.

• Si la surface vitrocéramique présente des signes de rupture ou de férule suite à un impact violent (chute d'objet, par exemple), ne l'utilise plus et contactez votre Service ÀpRES-vente.

• À la longue, la condensation résiduelle peut endommager le tiroir chauffant et les meubles situés à proximité de celui-ci. C'est pourquoi nous vous recommendons de:

• recouvrir les aliments;

• essuyer les parties humides ds que le tiroir est refroidi.

• Évitez de toucher le tiroir chauffant avec les mains mouillées et lorsque vous étés pieds nus.

• Ne tirez pas sur l'appareil ou sur le cordon d'alimentation pour le débranchez.

• Empêchez les enfants d'entrée en contact avec:

• les commandes et le tiroir chauffant en général, en particulier pendant que l'appareil fonctionne et immédiatement après l'avoir étéint, afin d'éviter tout risque de lésion;

• les emballages (sacs, éléments en polystyrene, parties métalliques, etc.);
• l'appareil àmettre au rebut.

Veillez a ce que le cable electrique d'autres apparueils electroménagers se trouvant a proximate immediatie du tiroir chauffant n'entre pas en contact avec les parties chaudes de celui-ci

• Ne stockez enaucun cas d'objets en plastique ou de substances inflammables à l'intérieur du tiroir chauffant. La mise en service de I'appareil pourrait faire fondre les objets ou déclencher un incendie.
• Munissez-vous des gants spéciaux avant d'extraire la vaisse chaude ou les aliments réchauffés (salon le modele).
• Le chauffage du tiroir démarre des que la touche d'allumage a été pressée; faites attention de ne pas vous brûler!
• N'introduisez en aucune circonstance d'objets (teils que tournevis, objets pointus, papier, etc.) à travers les fentes de la grille de protection de la résistance et du ventilateur.
• L'utilisation de cet apparéil n'est pas autorisé aux personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances sauf si une personne responsable de leur sécurité leur a fourni une surveillance initiale ou des instructions sur l'utilisation de l' apparéil.

Avant d'utiliser le tiroir chauffe-plat

Lors de la première utilisation, nettoyez l'appareil comme suit:

• nettoyez la surface à l'aide d'un chiffon humide, puis essuyez soigneusement.
• Préchauffez le tiroir à vide pendant au moins deux heures: selectionner la température maximum, afin d'éliminer tous les résidues eventuels de graisse, d'huile ou de résine issue du fabrication, susceptibles d'engendrer des odeurs désagreables au cours de la cuisson. Aérez la piece durant cette opération.

• Une fois cette opération terminée, l'appareil est prét à être utilisé pour la première fois.

• Avant de l'utiliser, veillez à retarder:

• les autocollants présents sur la partie avant et sur la porte du tiroir chauffant, à l'exception de la plaque signalétique;

• les protections en carton, les films de protection de toutes les parties esthétiques, s'ils sont prênts, du bandeau de commande et autre partie du tiroir chauffant;
• les étiquettes autocollantes éventuellesment prsentes sur les accessoires.

Encastrement de l'appareil (selon le modele)

Consignes de sécurité relatives au montage du tiroir

REMARQUE IMPORTANTE: le tiroir doit être fixé immédiatement au meuble (s'applique aux deux modèles), en suivant les instructions indiquées ci-après. L'installation de l'appareil electroménager prévue en association avec le tiroir chauffant ne peut se faire tant que le tiroir n'a pas d'abord été fixé au meuble.

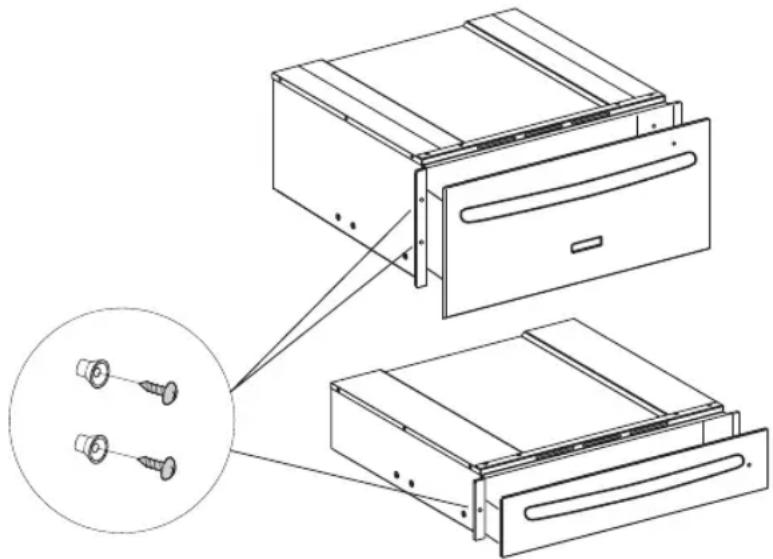

Entreioises: fixez le tiroir comme illustré dans la figure 1 ou 2 (selon le modele)

Avant de brancher l'appareil, vérifie que la tension et la fréquence figurant sur la plaque signalétique sontidentiques a celles de votre réseau d'alimentation. Il est essentiel que ces données correspondent, souspeine d'endommager l'appareil. En cas de doute, adressez-vous a un technicien qualifié. Veillez à garantir un accès aisé à la prise, égallément après avoir encastré l'appareil. Le chauffe-plat peut être encastréunquivalent en association avec d'autres appeareils d'un poids inférieur à 40 kg et dotés d'un dispositif de refroidissement ajustat. Si le chauffe-vaisselle est associé à des appeareils ne presentaient pas ces caractéristiques, la garantie échoit automatiquement, car dans ce cas, une utilisation correcte ne peutetre garantie.En ce qui concerne le montage de l'appareil combiné, conformez-vous aux instructions figurant dans la notice d'emploi et de montage respective.

L'encastrement et le montage de cet apparéil sont du ressort exclusif de professionnelnels qualifiés, uniques garants d'une'utilisation en toute sécurité.

Remarque importante: au-dessus du tiroir de 140, il vous est possible d'installer la machine à café ou le

four micro-ondes combiné de marque identique, dont les dimensions correspondant à celles indiquées dans figure de la page suivante.

Procedez à l'installation en vous conformant aux instructions générées dans la notice d'emploi respective de la machine à café ou du four micro-ondes combiné.

Dimensions de l'encastrement

Vous obtiendrez les dimensions de la niche en ajoutant les dimensions du chauffe-plat et celles de l'appareil est associé.

Toutes les mesures sont indiquées en millimétres.

Encastrement de l'appareil (selon le modele)

Hauteur 140 mm

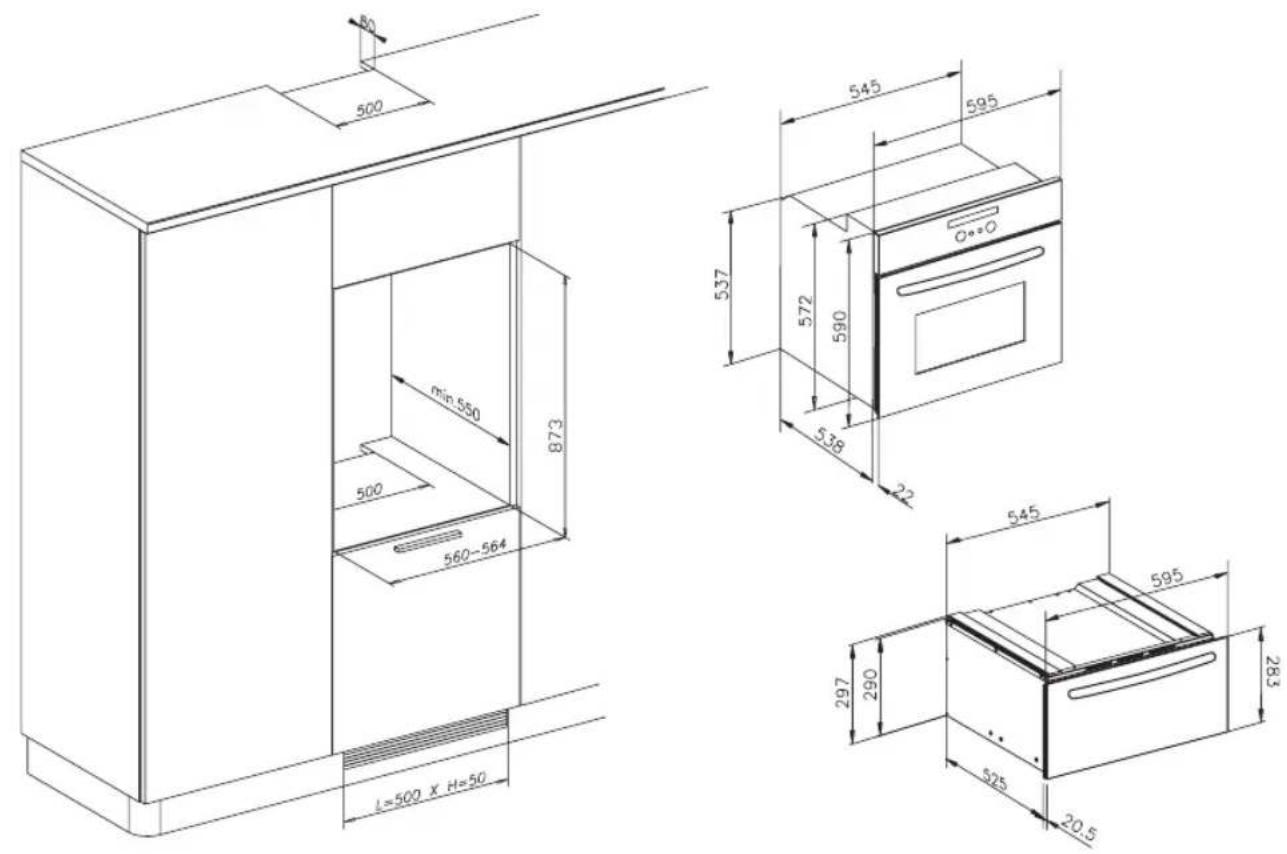

Hauteur 290 mm

Branchement électrique

Le branchement électrique de l'appareil doit imperativement être réalisé par un technician qualifié.

Attention: Avant de raccarder le tiroir chauffant au réseau d'alimentation de votre habitation, vérifietz always que le cordon d'alimentation du tiroir a ete monte correctement et qu'il N'EST PAS écrase ou coincide au-dessous ou à l'arriere du tiroir ou de I'appareil qui doit eventulement y etre associé.

Attention: Si le cordon d'alimentation doit etre remplace, veillez a ce que le cordon neuf presente les memes caractéristiques que celui du fabricant (type H05RR-F, 3× 1 mm2 ou supérieurs);le remplacement doit etre effectue par le Service Apre's-vente ou un technicien qualifie.

Avant de brancher l'appareil, contrôle que les données techniques (tension: V et fréquence: Hz) indiquées sur la plaque signalétique correspondant à celles du réseau d'alimentation de votre habitation. En cas de doute, adressez-vous à un technicien qualifié.

Si la fiche se détache du cable d'alimentation, il est nécessaire de faire intervenir un technicien qualifié pour encastrer et brancher l'appareil. Adressez-vous à un technicien qualifié qui soit informé des règlementations locales en vigueur et des règlementations supplémentaires émanant de la société de distribution d'électricité locale, et assurez-vous que le travail est effectué dans le respect de celles-ci.

Remarque importante: contrôle que l'appareil est raccordé à un conducteur de terre, afin de garantir la sécurité électrique. Au besoin, faites contrôle l'installation par un technicien spécialisé.

Le fabricant ne pourra etre tenu pour responsable en cas de dommages matériels ou corporels resultant de l'absence ou d'une interruption du conducteur de terre.

Attention: la mise à la terre de l'appareil est obligatoire aux termes de la loi.

L'appareil pourra etre utilise uniquement après avoir ete encastré correctement.

N'ouvre en aucune circonstance l'enveloppe de l'appareil. Si l'appareil entre en contact avec des cables de tension ou si vous modifiez la structure électrique et mecanique de l'appareil, il est possible que celui-ci présente des defaillances lorsque vous le mettez en service.

Des travaux d'installation, de maintenance et de réparation réalisés de manière incorrecte peuvent être source de danger pour l'utilisateur. Le fabricant décline toute responsabilité en cas de dommages matériels ou corporels qui en résultat aient.

Les travaux d'installation, de réparation et de nettoyage doivent s'effectuer uniquement après s'être assure que l'appareil est débranché.

L'appareil est déconnecté du secteur dans les cas suivants:

• l'interrupteur principal de l'installation électrique est désenclenché.
• L'interrupteur de sécurité est désenclement.
• La fiche de l'appareil est retiree de la prise secteur.

Pour débrancher l'appareil, ne tirez pas sur le cordon d'alimentation mais saississez la fiche.

Il est recommandé de brancher l'appareil au réseau à l'aide d'une prise électrique; de cette façon, toute intervention eventuelle de l'assistance technique sera plus aisée.

Faites en sorte que la prise soit accessible également après avoir encastré l'appareil.

Si le branchement n'est pas effectué à l'aide d'une prise électrique, adressez-vous à un electricien qui soit au courant des règlementations locales et des règlementations supplémentaires émanant de la société de distribution d'électricité locale; assurez-vous en outre que le travail est réalisé conformément à celles-ci.

Dans le cas où la prise n'est plus accessible une fois l'appareil encastré ou d'un branchement fixe, l'installateur doit prévoir un dispositif de séparation pour chaque pole, à savoir un interrupteur bipolaire ayant une ouverture entre les contacts d'au moins 3 mm.

Les données relatives au branchement figurent sur la plaque signaletique. Ces indications doivent correspondre a celles du réseau d'alimentation de l'habitation.

Le fabricant ne pourrait être tenu pour responsable en cas de dommages matériels ou corporels résultat d'une installation incorrecte, d'une'utilisation impropre, erronée ou absurde de l'appareil.

En outre, le fabricant decline toute responsabilité en cas de dommages (décharge électrique, par exemple) provoqués par l'absence ou l'interruption du conducteur de terre.

Une fois le montage effectué, il convient d'isoler toutes les parties de l'appareil, afin d'éviter que des accidents ne survennent au cours du fonctionnement.

Entretien et nettoyage

Remarque importante: n'utilisez enaucun cas d'appareils de nettoyage a I'eau sous haute pression ou a vapeur.

Evitez également d'utiliser: des détergents à base deSoude, d'acides ou de chlorures, des détergents abrasifs (en poudre ou en crème),des éponges abrasives (tampons à recycler, par exemple) ou des éponges contenant des résidus de détergents abrasifs, des détergents qui éliminent le calcaire, des détergents pour lave-vaisselle, des vaporisateurs pour fours.

Exterieur du tiroir chauffe-plat

• Nettoyez à l'aide d'un chiffon humide. S'il est très sale, utilisez une solution d'eau additionnée de quelques gouttes de détergent à vaisselle. Essuyez avec un chiffon doux.
• N'utilisez enaucun cas de produits corrosifs ni de détergents abrasifs qui risqueraient d'opacifier le revêtement. Si l'un de ces produits entre en contact avec le tiroir chauffant, essuyez-le immédiatement à l'aide d'un chiffon humide.
• De légères différences de couleur sur le devant de l'appareil peuvent être déterminées par les matérielux utilisés, tels que le verre, le plastique et le métal.

Bandeau de commande en aluminium (selon le modele)

• Nettoyez à l'aide d'un détergent délicat et d'une peu de chamois ou d'un chiffon en microfibre qui ne laisse aucune fibre sur la surface. Essuyez par un mouvement horizontal, sans exercer de pression.
• N'utilisez enaucun cas de produits abrasifs, déponges à récurer ou des chiffons réches. Nettoyez les surfaces en aluminium à l'aide d'un chiffon sec.

Base antidérapante du tiroir (selon le modele)

• La base antidérapante du tiroir peut être extraite pour pouvoir nettoyer le fond du tiroir. La base peut être lavée à la main, à l'aide d'une solution d'eau chaude et d'un peu de détergent doux. Essuyez soigneusement. Introduisez à nouveau la base antidérapante dans le tiroir uniquement après séchage complet.

Base du tiroir en vitrocéramique (selon le modele)

Nous vous recommendons de nettoyer le fond du tiroir après chaque utilisation, en veillant à le laisser d'abord refroidir complètement. Vous évitez ainsi que des salissures ne s'accumulent et rendrez le nettoyage plus aisé.

• Pour nettoyer la surface vitrocéramique, utilisez un chiffon propre, de l'essuie-tout et du détergent pour le lavage à la main de la vaisse, ou un produit spécifique.
• Eliminiez les salissures tenaces à l'aide d'un produit spécifique.
• Eliminez tout résidu évientuel d'aliment avant qu'il ne durcisse sur la surface vitrocéramique.
• Éliminez immédiatement les éclaboussures d'aliments à haute teneur en sucre (café, jus de fruit, confiture, etc.) en ébullition ou les taches de sucre eventuelles dues à la cuisson.
• N'utilisez enaucun cas de produits abrasifs, de I'eau de Javel, de vaporisateurs pour le nettoyage du four, de tampons à recycler.

Nous vous recommendons de Traits régulierement la surface vitrocéramique à l'aide de cires spécifiques à ces surfaces disponibles dans le commerce.

Diagnostic des pannes

Si la vaisselle ou les aliments (selon le modele) ne sont pas suffisamment chauds, contrôlez si:

• l'appareil a eté allumé
• vous avez régle la bonne température
• les bouches d'amnée de la chaleur ne sont pas couvertes par des plats ou des assiettes creuses de grande dimension
• la vaisse n'a pas eté réchauffée pendant un laps de temps suffisant.

ServiceAprés-vente

Avant de faire appel au Service Avres-vente:

1. Vérifiez d'abord s'il n'est pas possible de remédier par vous-même au début sur la base des points décrits au chapitre "Diagnostic des pannes".
2. Éteignez puis rallumez le tiroir chauffant pour voir si le problème persiste.

Pour les anomalies de fonctionnement suivantes, adresse-vous toujours à un technicien qualifié ou au Service ÀpRES-vente: Si la vaisselle ne se rechauffe pas, vérifie si:

• l'interrupteur principal de l'installation électrique n'est pas désenclenché;
• le cordon d'alimentation électrique n'est pas débranché ou endommagé.

Si la vaisselevdevient tropchaude:

• le régulateur de température pourrait être défectueux.

L'interrupteur d'allumage/extinction ne s'allume pas lorsque vous allumez l'appareil:

• levoyant de contrôle de l'interrupteur pourrait etre défectueux.

Différent facteurs influent sur la durée de chauffage, par exemple:

• le matériel et l'épaissur de la vaisselle, la quantité chargée, la disposition des pieces, le réglage de la température.
• Les durées optimes de rechauffement de la vaisselle sont subjectives; il estès lors conseilé d'effectuer des essais, afin de les déterminer sur base de vos propres exigences.

Si, après ces contrôles, le problème persiste, adressez-vous à votre Service ÀpRES-vente.

Veuillez toujours spécifier:
- une brève description du défaut;
- le type et le modele exact du tiroir chauffe-plat;
- le code service (numéro suivant le mot "Service" sur la plaque signalétique) apparaissant sur le rebord droit du guide du tiroir. Le code service est également indiqued dans le livre de garantie;
-ète adressecompleté;
- nombre de téléphone.

SERVICE

0000 000 0000

Si le tiroir chauffe-plat doit être réparé, adressez-vous à un Service Àpre-s-vente/agréé (vous aurez ainsi la garantie que les pieces défectueuses seront remplacées par des pieces d'origine et que la réparation de votre apparéil sera effectuee correctement).

Le non-respect des instructions énoncées
cidessus pourrait comprometter la sécurité et la qualité du produit.

Printed in Italy

09/08
