Type de produit	Répéteur PoE / Extendeur PoE
Modèle	POR0122
Marque	LevelOne
Alimentation	PoE (IEEE 802.3af/at) via port PoE IN
Connecteurs	1 x RJ45 PoE IN, 1 x RJ45 PoE OUT
Distance maximale	100 mètres (avec câble CAT5 ou supérieur)
Indicateurs LED	Power, PoE IN, PoE OUT
Normes réseau	IEEE 802.3, IEEE 802.3af/at
Compatibilité	Équipements PoE PD (Power Device)
Matériau du boîtier	Plastique / Métal (estimé)
Poids	~100 g (estimé)
Dimensions	~100 x 70 x 25 mm (estimé)
Fonction principale	Extension de distance PoE jusqu'à 100 m supplémentaires
Utilisation	Intérieur uniquement
Garantie	2 ans (estimation LevelOne)
Température de fonctionnement	0°C à 40°C (estimé)
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Installer sur une surface plane, ne pas obstruer les aérations
Pièces détachées	Aucune pièce détachable, retour en SAV en cas de panne
Réparabilité	Non réparable par l'utilisateur, contacter le SAV

FOIRE AUX QUESTIONS - POR0122 LEVELONE

Comment installer le répéteur PoE POR0122 ?

Branchez un câble Ethernet depuis un commutateur PoE sur le port PoE IN du POR0122. Ensuite, connectez votre équipement PD (caméra, point d'accès) sur le port PoE OUT. Les voyants Power et PoE IN doivent s'allumer.

Quelle est la distance maximale supportée ?

Le POR0122 permet d'étendre la connexion PoE jusqu'à 100 mètres supplémentaires à l'aide d'un câble CAT5 ou supérieur.

Quel type de câble Ethernet dois-je utiliser ?

Utilisez un câble CAT5, CAT5e, CAT6 ou supérieur pour garantir les performances et la distance maximale.

Que signifient les voyants LED sur le POR0122 ?

Le voyant Power indique que l'appareil est sous tension. Le voyant PoE IN s'allume quand une source PoE est détectée. Le voyant PoE OUT s'allume quand un équipement PD est connecté et alimenté.

Puis-je connecter plusieurs répéteurs PoE en série ?

Oui, il est possible de chaîner plusieurs POR0122 pour étendre encore la distance, mais la puissance disponible diminue à chaque étage. Vérifiez la consommation de vos appareils.

Le POR0122 est-il compatible avec tous les switches PoE ?

Oui, il est compatible avec les switches respectant les normes IEEE 802.3af/at (PoE et PoE+).

Peut-il alimenter une caméra IP ?

Oui, le POR0122 peut alimenter tout équipement PD compatible PoE, y compris les caméras IP, les points d'accès WiFi, etc.

Quelle est la puissance de sortie du port PoE OUT ?

La puissance de sortie dépend de l'entrée PoE. En entrée PoE+ (30W), la sortie peut délivrer environ 25W (après pertes).

Y a-t-il un interrupteur On/Off sur le répéteur ?

Non, le POR0122 ne possède pas d'interrupteur. Il s'allume automatiquement dès qu'il reçoit une alimentation PoE sur le port IN.

Que faire si le voyant PoE OUT ne s'allume pas ?

Vérifiez que l'équipement PD est bien connecté et qu'il supporte le PoE. Testez avec un autre câble et assurez-vous que la source PoE fournit suffisamment de puissance.

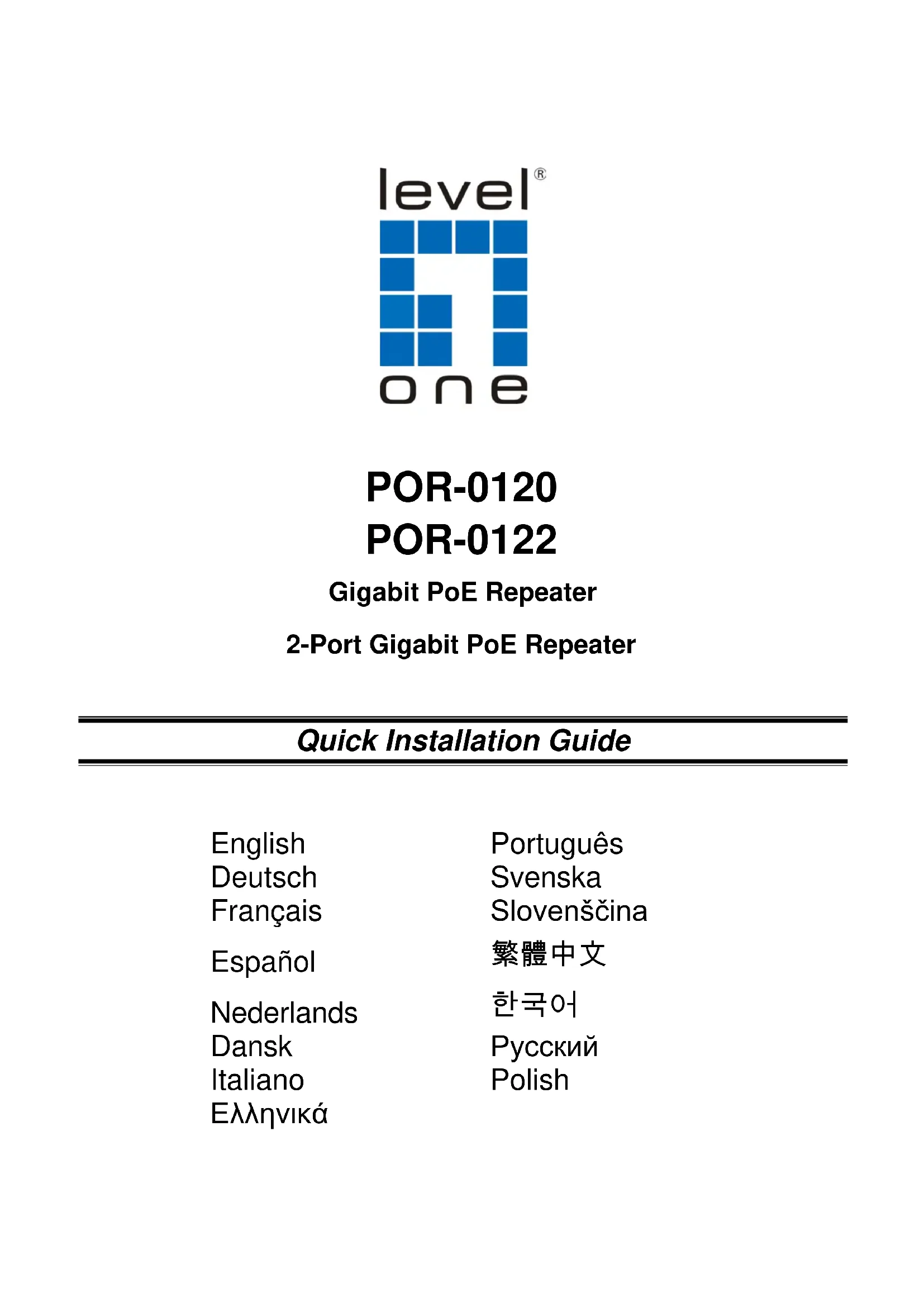

MODE D'EMPLOI POR0122 LEVELONE

Étape 1 : connexion au commutateur alimentation via ethernet

A. Connectez un port du commutateur Ethernet avec alimentation PoE au port PoE IN de POR-0120/0122 comme indiqué. B. Les voyants DEL "POWER" et "PoE IN" s'allumeront indiquant PoE et la connexion Ethernet. C. Les voyants DEL "PoE IN" clignoteront pour indiquer les activités des données via Ethernet.

Étape 2: connexion à poe PD

D. Connectez le port "PoE OUT" de POR-0120/0122 pour alimenter l'appareil PD comme indiqué. E. Les voyants DEL "PoE OUT" s'allumeront indiquant PoE et la connexion Ethernet. F. Les voyants DEL "PoE OUT" clignoteront pour indiquer les activités des données via Ethernet.

Remarque: Si le câble Ethernet n'est pas un câble CAT5 standard, le POR-0120/0122 peut fonctionner sur une distance de moins de 100 mètres.
