MODE D'EMPLOI PCI8S9503V StarTech.com

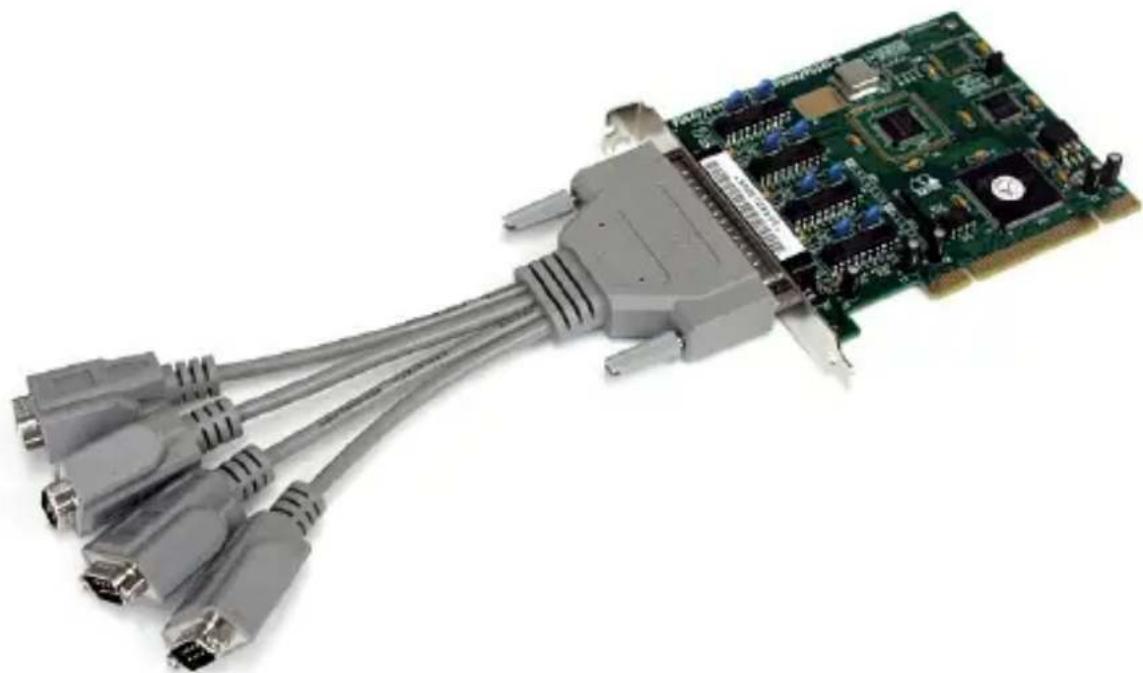

Carte Série PCI à 4/ 8 Ports RS232 Haute Vitesse Double Tension *Le produit actuel peut varier de la photosManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

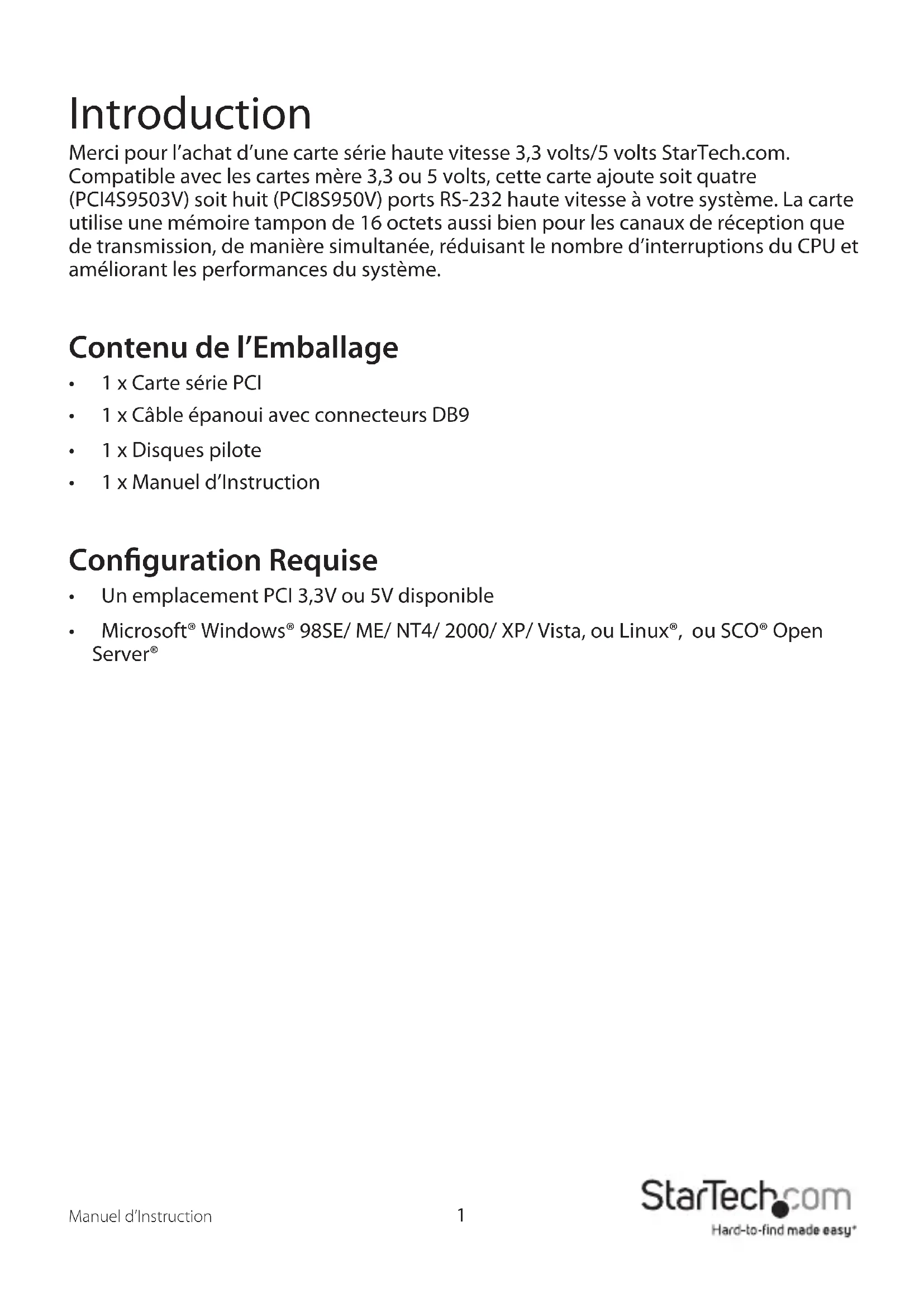

Introduction Merci pour l’achat d’une carte série haute vitesse 3,3 volts/5 volts StarTech.com. Compatible avec les cartes mère 3,3 ou 5 volts, cette carte ajoute soit quatre (PCI4S9503V) soit huit (PCI8S950V) ports RS-232 haute vitesse à votre système. La carte utilise une mémoire tampon de 16 octets aussi bien pour les canaux de réception que de transmission, de manière simultanée, réduisant le nombre d’interruptions du CPU et améliorant les performances du système. Contenu de l’Emballage

• 1 x Câble épanoui avec connecteurs DB9

• Un emplacement PCI 3,3V ou 5V disponible

• Microsoft® Windows® 98SE/ ME/ NT4/ 2000/ XP/ Vista, ou Linux®, ou SCO® Open Server®Manuel d’Instruction

Installation ATTENTION! Les cartes PCI, comme tout équipement informatique, peuvent être gravement endommagées par l’électricité statique. Assurez vous que vous êtes déchargé d’électricité statique avant de toucher au châssis de l’ordinateur et à la carte. StarTech.com vous recommande de porter un bracelet anti-statique lors de l’installation de toute composante informatique. Si un bracelet anti-statique n’est pas disponible, déchargez vous de toute accumulation d’électricité statique en touchant une large surface métallique mise à la terre (comme le boîtier de l’ordinateur) pendant plusieurs secondes. Veuillez également manipuler la carte par les bords et non par les connecteurs dorés. Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l’ordinateur (imprimante,

scanner, disques durs externes, etc.) Débranchez le câble d’alimentation à l’arrière de l’ordinateur et déconnectez tous les périphériques.

2. Retirez le capot du boîtier de l’ordinateur. Consultez la documentation de votre

système informatique pour plus de détails.

3. Localisez un emplacement PCI ou PCI-X disponible et retirez le couvercle en métal

sur l’arrière du boîtier de l’ordinateur.

4. Insérez la carte dans l’emplacement PCI ou PCI-X disponible et xez la tranche de la

carte à l’arrière du boîtier.

5. Replacez le couvercle sur le boîtier de l’ordinateur.

6. Branchez le câble épanoui au connecteur externe sur la carte série.

7. Insérez le câble d’alimentation dans la prise d’alimentation et rebranchez tous les

autres connecteurs retirés à l’étape 1. Installation du Logiciel Note: Selon votre système d’exploitation et la conguration de votre système, les instructions ci-dessous peuvent ne pas être identiques à ce que vous voyez sur votre écran. Windows XP/ 2000 Une fois que vous allumez votre ordinateur après l’installation de la carte, Windows détectera automatiquement le nouveau matériel. Suivez les instructions à l’écran et dirigez Windows vers le dossier Win2000 sur le disque pilote (Windows 2000 et Windows XP utilisent le même pilote). Notes :

• Pour changer le numéro de port COM : Windows attribue automatiquement à laManuel d’Instruction

carte un numéro de port COM. Si vous avez besoin de spécier un autre numéro de port, vous pouvez utiliser l’utilitaire de conguration fourni avec le pilote. Aller à : Control Panel/System/Hardware/Device Manager/Multi-Port Serial Adapter/Setup. De là, vous serez en mesure de dénir la valeur cible.

• Chaque carte série a besoin d’une IRQ disponible pour la fonction Plug and Play. Windows NT4 Avant de commencer l’installation, assurez-vous que vous êtes connecté en tant qu’utilisateur avec des privilèges administratifs.

1. Démarrer l’applet du Panneau de conguration en double-cliquant sur son icône

dans le groupe principal Gestionnaires de Programme.

2. Double-cliquez sur l’icône Réseau pour ouvrir l’applet Panneau de

3. Sélectionnez Ajouter un Adaptateur. Une liste d’adaptateurs possibles sera

achée. Sélectionnez “Autre : Nécessite le disque du fabricant.”

4. Lorsque vous êtes invité à désigner le chemin, spéciez l’emplacement du pilote

pour la carte que vous avez installé. Selon votre version du disque de pilotes, les pilotes peuvent être trouvés dans le dossier P584/NT4.

5. Suivez les instructions achées pour terminer l’installation. Assurez-vous que le

numéro de port COM ne soit pas en conit avec d’autres périphériques de votre système.

6. Utilisez la fonction “Binding” pour rendre plus de ports série disponibles. Si vous

n’eectuez pas la fonction “Binding”, vous pourriez ne pas avoir de port COM supplémentaire disponible lors de votre prochaine procédure de démarrage. Notes :

• Lorsque vous installez deux cartes dans le même système, la carte avec le jumper (cavalier) ON aura le numéro de port COM le plus inférieur. La carte avec le jumper OFF aura le numéro de port COM le plus élevé. Windows ME/ 98SE/ 95 Une fois que vous allumez votre ordinateur après l’installation de la carte, Windows détectera automatiquement le nouveau matériel. Suivez les instructions à l’écran et dirigez Windows directement dans le dossier Win95 sur le disque pilote (Windows Me, 98 et 95 utilisent le même pilote). Notes :

• Après avoir installé le pilote, vous pourriez avoir un autre message notiant qu’un nouveau matériel a été trouvé. Vous n’avez pas besoin de réinstaller le pilote.

• Chaque carte série a besoin d’une IRQ disponible pour la fonction Plug and Play.

• Dans Windows 98, vous devez attribuer la carte à COM 5 ou supérieur, car COM 3 ~ 4 a été réservé pour un port COM existant.Manuel d’Instruction

DOS Lors de l’installation de plusieurs cartes dans le DOS, il est important d’installer la carte désignée en tant que numéro 1 (avec le jumper ON) en premier.

1. Changez votre ‘active directory’ pour le répertoire cible:

2. Insérez le disque pilote dans le lecteur de disque et copiez les chiers DOS depuis le

disque pilote : ex : xcopy/s/e/v a:\DOS\*.*

3. Exécutez la commande d’installation du pilote :

ex : c:\rayon\pciport

4. Les cartes seront désormais installées dans votre système. Chaque carte ache le

numéro de carte dans le système (pour l’application de spécier la carte cible et le port cible), le modèle de carte, la conguration jumper de la carte (pour carte numéro 1 et 2), l’IRQ aecté, et le numéro de port COM pour la carte. Vous pourriez voir les messages d’erreur suivant :

• PCIPORT déjà installé. Cela signie que le pilote a déjà été installé.

• Veuillez vérier le «JP1». Cela signie que les deux cartes dans le système ont leurs jumpers sur ON.

• PCIPORT n’est pas dans le système. Il n’y a pas de carte dans l’emplacement PCI. Notes :

• La fonction pilote peut être trouvé sur la disquette de pilotes DOS. Il y a aussi un programme DEMO pour l’utilisateur an de répondre à ses programmes d’application cible. LINUX

1. Connectez-vous en tant que super-utilisateur (SU) ou racine.

2. Changez votre répertoire à la racine et copiez la disquette de pilotes sur le système :

# cd / # tar xvf /dev/fd0

3. Changez le répertoire pour /etc/pciport et exécutez la commande Installer :

# cd /etc/pciport # ./Install

4. Suivez les invites pour eectuer les opérations suivantes :

• Choisir votre version du noyau LinuxManuel d’Instruction

• Reconstruire votre système

• Quitter et redémarrer avec les nouveaux réglages Le nom du périphérique sera /dev/tty8[1--2] [a--h] Dénitions de Carte Note : La Carte 1 est la carte avec le jumper ON. Numéro de Carte Nom Périphérique 1 tty81? 2 tty82? Dénitions de Numéro de Port I/O Numéro de Port Nom Périphérique A tty8?a B tty8?b C tty8?c D tty8?d E tty8?e F tty8?f G tty8?g H tty8?h Par exemple, le périphérique nommé /dev/tty82b est le périphérique branché dans le port B de la carte Numéro 2. Notes :

• La procédure d’installation ci-dessus installe un pilote type module. Si vous ne pouvez pas installer le bon pilote, vous pouvez avoir besoin d’utiliser un pilote de type noyau. Vous aurez besoin d’entrer dans le répertoire et d’exécuter à nouveau l’Installation. Dans les pilotes de type noyau, vous devrez peut-être avoir le chier source complet pour que le système Linux soit recompilé.

• Chaque carte série a besoin d’une IRQ disponible pour la fonction Plug and Play SCO OpenServer

1. Connectez-vous comme super-utilisateur (SU) ou racine.Manuel d’Instruction

2. Extraire tous les chiers sur la disquette en utilisant la commande tar :

# cd / # tar xvf /dev/fd0135ds18

3. Changer le répertoire pour /etc/pciport et exécutez la commande Build :

# cd /etc/pciport # ./build

4. Redémarrez votre système.

Le nom du périphérique sera /dev/tty8[1--2] [a--h] Dénitions de Carte Note : La Carte 1 est la carte avec le jumper ON. Numéro de Carte Nom Périphérique 1 tty81? 2 tty82? Dénitions de Numéro de Port I/O Numéro de Port Nom Périphérique A tty8?a B tty8?b C tty8?c D tty8?d E tty8?e F tty8?f G tty8?g H tty8?h Par exemple, le périphérique appelé /dev/tty82b est l’appareil branché dans le port B de la carte numéro 2. Notes:

• Les ressources de la carte sont assignées par le BIOS PCI. Si votre environnement a changé, vous pouvez avoir besoin d’exécuter la commande ‘Build’ de nouveau pour supprimer l’ancien pilote et le réinstaller à nouveau.

• Chaque carte série a besoin d’une IRQ disponible an de fonctionner correctementManuel d’Instruction

Spécications Interface Hôte PCI 32-bit (5V/ 3.3V) Facteur de Forme Prol Complet Chipset PLX PCI9030 Connecteurs 4 x DB9 mâle Interface Série RS-232 Taux de Transfert de Données Jusqu’à 115.2 Kbps Consommation d’Énergie 5V @ 290mA, +12V @ 50mA & -12V @ 50mA Signaux de Donnée RS-232 F.G., TXD, RXD, RTS, CTS, DSR, DTR, DCD, RI & terre de signalisation Compatibilité OS Windows 98SE/ ME/ NT4/ 2000/ XP/ Vista, Linux, SCO Open ServerManuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie à vie. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
