SR20E - Régulateur électronique de vitesse (ESC) ENTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur électronique de vitesse (ESC)
Marque	ENTES
Modèle	SR20E
Tension d'alimentation	210-250 VAC
Fréquence	45-65 Hz
Puissance maximale totale	20 kVAR
Puissance maximale par chaîne	6,66 kVAR
Température de fonctionnement	-10 °C à +55 °C
Température de stockage	-20 °C à +70 °C
Humidité relative maximale	95 %
Section de câble (bornes de charge)	6 mm² max
Section de câble (bornes de déclenchement)	1,5 mm² max
Poids	2890 g
Montage	Sur panneau, par personnel autorisé
Indicateurs LED	3 LED (canaux 1, 2, 3) indiquant l'activation
Protection	Fusible rapide externe requis
Sécurité	Couper l'alimentation avant connexion ; ne pas ouvrir sous tension
Entretien	Nettoyer avec un chiffon sec ; éviter solvants et humidité
Réparabilité	Confier à un technicien qualifié ; pas de pièces détachées fournies
Garantie	Consulter les conditions du fabricant

FOIRE AUX QUESTIONS - SR20E ENTES

Comment installer le SR20E ?

L'installation doit être réalisée par un personnel autorisé. Avant toute connexion, coupez le courant sur la ligne d'alimentation. Montez l'appareil sur le panneau en respectant les bornes indiquées. Utilisez un fusible rapide de calibre adapté.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais ouvrir l'appareil sous tension. Avant l'installation, coupez l'alimentation. Évitez tout contact avec l'eau ou l'humidité. Vérifiez que les connexions sont correctes avant de mettre sous tension. Utilisez toujours des valeurs d'alimentation et de charge appropriées.

Que faire si les voyants LED ne s'allument pas ?

Vérifiez d'abord l'alimentation électrique et le fusible. Assurez-vous que l'appareil est correctement connecté. Si le problème persiste, contactez un technicien qualifié car l'ouverture de l'appareil sous tension est dangereuse.

Quelle est la tension d'alimentation du SR20E ?

La tension d'opération est de 210 VAC à 250 VAC. Ne pas dépasser cette plage pour éviter tout dommage.

Puis-je utiliser le SR20E avec un moteur électrique ?

Le SR20E est un régulateur électronique de vitesse (ESC) conçu pour la commande de condensateurs de puissance réactive. Consultez la notice pour vérifier la compatibilité avec votre application spécifique.

Comment nettoyer le SR20E ?

Débranchez l'appareil et nettoyez-le avec un chiffon sec et doux. N'utilisez pas de solvants, de produits abrasifs ou d'eau. Évitez tout liquide pénétrant à l'intérieur.

Où trouver la notice complète du SR20E ?

La notice complète est disponible en téléchargement gratuit sur le site www.entes.com.tr. Vous pouvez également la trouver sur des plateformes comme notice-facile.com.

Que signifient les LED de canal (1, 2, 3) ?

Chaque LED indique que le canal correspondant est activé. Par exemple, la LED canal 1 s'allume lorsque la sortie du canal 1 est active. Cela permet de visualiser l'état de fonctionnement.

Quel type de fusible dois-je utiliser ?

Utilisez un fusible rapide de calibre adapté à la puissance de l'appareil. Consultez les spécifications techniques pour choisir la valeur appropriée (par exemple, 20A pour 20 kVAR sous 250 VAC).

Comment résoudre un dysfonctionnement du SR20E ?

Vérifiez d'abord l'alimentation et le fusible. Assurez-vous que les connexions sont correctes et que l'appareil n'est pas en surcharge. Si le problème persiste, ne tentez pas de réparer vous-même ; confiez l'appareil à un technicien qualifié.

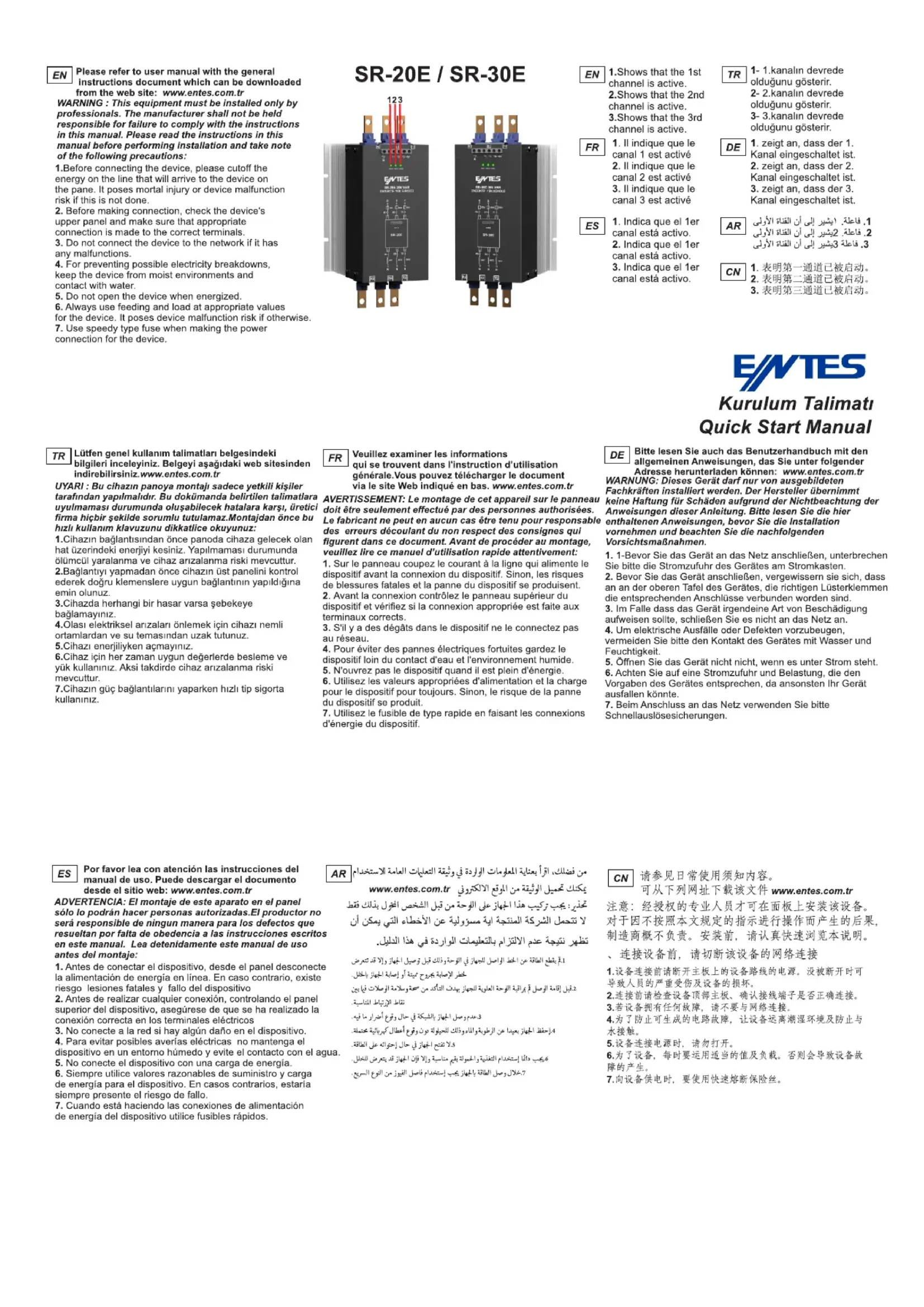

MODE D'EMPLOI SR20E ENTES

FR 1. Il indique que le canal 1 est activé 2. Il indique que le canal 2 est activé 3. Il indique que le canal 3 est activé

FR Veuillez examiner les informations qui se trouvent dans l'instruction d'utilisation générale. Vous pouvez télécharger le document via le site Web indiqué en bas. www.entes.com.tr

AVERTISSEMENT: Le montage de cet appareil sur le panneau doit être seulement effectué par des personnes authorisées. Le fabricant ne peut en aucun cas être tenu pour responsable des erreurs découlant du non respect des consignes qui figurent dans ce document. Avant de procéder au montage, veuillez lire ce manuel d'utilisation rapide attentivement:

1. Sur le panneau coupez le courant à la ligne qui alimente le dispositif avant la connexion du dispositif. Sinon, les risques de blessures fatales et la panne du dispositif se produisent.

2. Avant la connexion contrôlez le panneau supérieur du dispositif et vérifiez si la connexion appropriée est faite aux terminaux corrects.

3. S'il y a des dégâts dans le dispositif ne le connectez pas au réseau.

4. Pour éviter des pannes électriques fortuites gardez le dispositif loin du contact d'eau et l'environnement humide.

5. N'ouvrez pas le dispositif quand il est plein d'énergie.

6. Utilisez les valeurs appropriées d'alimentation et la charge pour le dispositif pour toujours. Sinon, le risque de la panne du dispositif se produit.

7. Utilisez le fusible de type rapide en faisant les connexions d'énergie du dispositif.

FR Caracteristiques Techniques

● Voltage d'Opération :210 VAC- 250V AC

● Puissance maximale Totale :20KVAR (pour SR-20E)

30KVAR (pour SR-30E)

● Puissance maximale de Chaine

6,66 KVAR (pour SR-20E)

10 KVAR (pour SR-30E)

● Fréquence :45-65Hz

- Entrée d'enclenchement :Connectez aux exits

SVC de RGSR.

● Température d'Opération :-10C +55°C

● Température de Stockage :-20C +70°C

%95

● Surface transversale de câble (Max)

6mm² (pour les terminales de charge)

1.5mm² ( pour les terminales de déclenchement)

● Poids :2890 g ( pour SR-20E )

3180 g (pour SR-30E )
