MODE D'EMPLOI AS 10 I Ghibli & Wirbel

Utilisation et Entretien

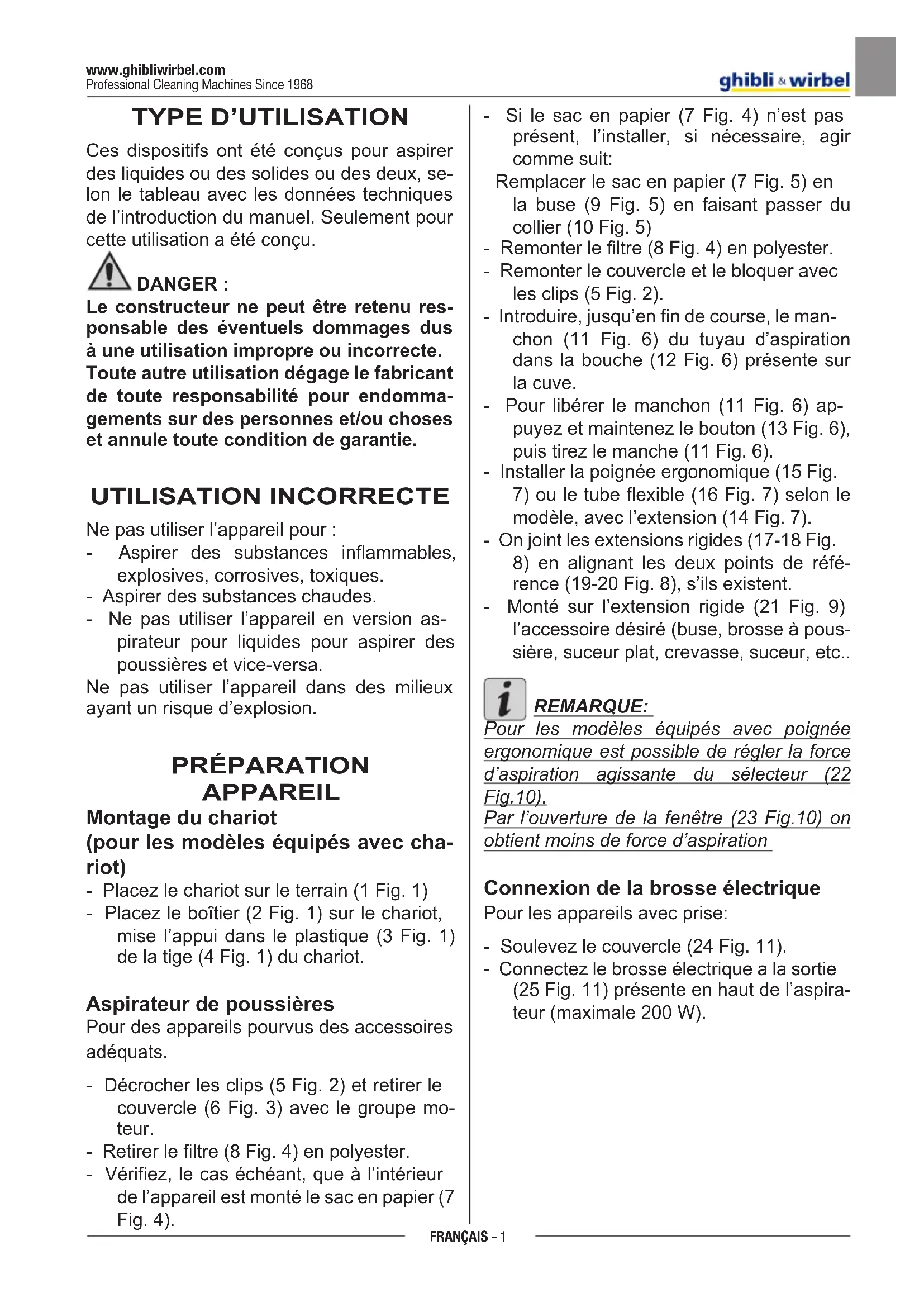

Ces dispositifs ont été conçus pour aspirer des liquides ou des solides ou des deux, se- lon le tableau avec les données techniques de l’introduction du manuel. Seulement pour cette utilisation a été conçu.

Le constructeur ne peut être retenu res- ponsable des éventuels dommages dus à une utilisation impropre ou incorrecte. Toute autre utilisation dégage le fabricant de toute responsabilité pour endomma- gements sur des personnes et/ou choses et annule toute condition de garantie. UTILISATION INCORRECTE Ne pas utiliser l’appareil pour : - Aspirer des substances inflammables, explosives, corrosives, toxiques. - Aspirer des substances chaudes. - Ne pas utiliser l’appareil en version as- pirateur pour liquides pour aspirer des poussières et vice-versa. Ne pas utiliser l’appareil dans des milieux ayant un risque d’explosion. PRÉPARATION APPAREIL Montage du chariot (pour les modèles équipés avec cha- riot) - Placez le chariot sur le terrain (1 Fig. 1) - Placez le boîtier (2 Fig. 1) sur le chariot, mise l’appui dans le plastique (3 Fig. 1) de la tige (4 Fig. 1) du chariot. Aspirateur de poussières Pour des appareils pourvus des accessoires adéquats. - Décrocher les clips (5 Fig. 2) et retirer le couvercle (6 Fig. 3) avec le groupe mo- teur. - Retirer le filtre (8 Fig. 4) en polyester. - Vérifiez, le cas échéant, que à l’intérieur de l’appareil est monté le sac en papier (7 Fig. 4). - Si le sac en papier (7 Fig. 4) n’est pas présent, l’installer, si nécessaire, agir comme suit: Remplacer le sac en papier (7 Fig. 5) en la buse (9 Fig. 5) en faisant passer du collier (10 Fig. 5) - Remonter le filtre (8 Fig. 4) en polyester. - Remonter le couvercle et le bloquer avec les clips (5 Fig. 2). - Introduire, jusqu’en fin de course, le man- chon (11 Fig. 6) du tuyau d’aspiration dans la bouche (12 Fig. 6) présente sur la cuve. - Pour libérer le manchon (11 Fig. 6) ap- puyez et maintenez le bouton (13 Fig. 6), puis tirez le manche (11 Fig. 6). - Installer la poignée ergonomique (15 Fig.

7) ou le tube flexible (16 Fig. 7) selon le

modèle, avec l’extension (14 Fig. 7). - On joint les extensions rigides (17-18 Fig.

8) en alignant les deux points de réfé-

rence (19-20 Fig. 8), s’ils existent. - Monté sur l’extension rigide (21 Fig. 9) l’accessoire désiré (buse, brosse à pous- sière, suceur plat, crevasse, suceur, etc.. REMARQUE: Pour les modèles équipés avec poignée ergonomique est possible de régler la force d’aspiration agissante du sélecteur (22 Fig.10). Par l’ouverture de la fenêtre (23 Fig.10) on obtient moins de force d’aspiration Connexion de la brosse électrique Pour les appareils avec prise: - Soulevez le couvercle (24 Fig. 11). - Connectez le brosse électrique a la sortie (25 Fig. 11) présente en haut de l’aspira- teur (maximale 200 W). Manuale AS classic line-8050815_1ed_04-2017.indd 1 18/04/17 12:46www.ghibliwirbel.com Professional Cleaning Machines Since 1968 FRANÇAIS -

Aspirateur pour liquides Pour des appareils pourvus des accessoires adéquats : - Décrocher les clips (5 Fig. 2) et retirer le couvercle (6 Fig. 3) avec le groupe mo- teur. - Retirer le filtre (8 Fig. 4) en polyester, si présent. - Retirer le sac en papier (7 Fig. 4) si pré- sent. - Remonter le couvercle et le bloquer avec les clips (5 Fig. 2).

Introduire, jusqu’en fin de course, le man- chon (11 Fig. 6) du tuyau d’aspiration dans la bouche (12 Fig. 6) présente sur la cuve

- Pour libérer le manchon (11 Fig. 6) ap- puyez et maintenez le bouton (13 Fig. 6), puis tirez le manche (11 Fig. 6). - Installer la poignée ergonomique (15 Fig.

7) ou le tube flexible (16 Fig. 7) selon le

modèle, avec l’extension (14 Fig. 7). - Unir les deux extensions rigides (17-18 Fig. 8) par l’alignement des deux points de référence (19-20 Fig. 8). - Monté sur l’extension rigide (21 Fig. 9) l’accessoire désiré (buse, brosse à pous- sière, suceur plat, crevasse, suceur, etc.. REMARQUE: Pour les modèles équipés avec poignée ergonomique est possible de régler la force d’aspiration agissante du sélecteur (22 Fig. 10). Par l’ouverture de la fenêtre (23 Fig. 10) on obtient moins de force d’aspiration. UTILISATION DE L’APPAREIL - Le dispositif est équipé de roues et ainsi peut être déplacé avec des poignées ap- propriées, ou être poussé au moyen de manipuler (26 Fig. 12) - Pour le soulever, introduire les doigts de la main dans la poignée (28 Fig.13) si- tuée sur la partie supérieure du couvercle pour la version avec moteur simple ou bien à deux au moyen des poignées (27 Fig. 12). Démarrage de l’appareil - Insérer la fiche (29 Fig. 14) dans la prise de courant. Moteur simple - Appuyez l’interrupteur (30 Fig.15) dans la position “I” pour déclencher le moteur de l’aspirateur, les lumières, si elles sont présentes sur l’interrupteur, s’allument. Moteur double - Selon la puissance exigée, il est possible de démarrer un seul moteur en position- nant l’interrupteur (30 Fig. 15) sur “I” ou bien en appuyant sur les deux interrup- teurs (30 e 31 Fig. 15) si une force d’aspi- ration majeure est nécessaire. Les lumières, si elles sont présentes sur l’interrupteur, s’allument. REMARQUE: Lorsque le réservoir de récupération est plein, l’intensité du bruit augmente et le dis- positif n’aspire pas. Alors vous avez arrêté le dispositif et vidé le réservoir, comme décrit dans les paragraphes pertinents. Extinction de l’appareil - Appuyez les interrupteurs (30, 31 Fig.

15) sur “0” pour désactiver le dispositif;

lumières, s’il est les interrupteurs sont éteints. - Débrancher la fiche (29 Fig. 14) de la prise de courant. - Enrouler le câble (33 Fig. 16) et le fixer dans son siège (32 Fig. 16). NETTOYAGE ET ENTRETIEN

Avant d’effectuer toute opération d’entre- tien, débrancher la fiche de la prise de courant. Manuale AS classic line-8050815_1ed_04-2017.indd 2 18/04/17 12:46www.ghibliwirbel.com Professional Cleaning Machines Since 1968 FRANÇAIS -

Retrait et remplacement du sac récolte- poussières en papier (si présent

- Décrocher les leviers (5 Fig. 2) et retirer le couvercle (6 Fig. 3) avec le groupe moteur. - Retirer le filtre (8 Fig. 4) en polyester. - Retirer le sac en papier pour recueillir de la poussière (7 Fig. 4), et remplacé comme décrit ci-dessus. - Remonter le tout en procédant dans le sens contraire du démontage. Vidage du réservoir de récupération - Relâchez le levier (5 Fig. 2) et enlever le haut (6 Fig. 3) avec le moteur - Positionnez-vous sur une drains et drai- ner le liquide du réservoir de récupération (38 Fig. 18). - Nettoyer le réservoir avec l’eau courante puis remplacer tous a faire le contraire de démontage. Pour les machines équipées avec un tube d’évacuation - Retirer le tube d’évacuation (36 Fig.

- Dévissez le bouton (35 Fig.18), enle- ver le bouchon (34 Fig. 18) du tuyau d’évacuation (37 Fig. 18) et drainer le liquide du réservoir de récupération (37 Fig. 18). Pour les machines équipées avec ré- servoir bascule - Relâchez le levier (5 Fig. 2) et enlever le haut (6 Fig. 3) avec le moteur - Desserrer le blocage de la cuve, à action de levier (40 Fig. 19) s’il est - Soulevez le réservoir (39 Fig. 17) avec le levier appropriée (41 Fig. 20) jusqu’à la vidange complète - Remplacer tous a faire le contraire de démontage. Nettoyage quotidien Contrôle et nettoyage du filtre en polyester (si présent) - Décrocher les leviers (5 Fig. 2) et retirer le couvercle (6 Fig. 3) avec le groupe moteur. - Retirer le filtre (8 Fig. 4) en polyester. - Nettoyer le filtre (Fig. 21) de l’intérieur vers l’extérieur avec un jet d’air ; il est possible de laver le filtre (Fig. 21) avec de l’eau tiède et de le remonter une fois qu’il est complètement sec, s’il est trop sale, le remplacer. - Remonter le tout en procédant dans le sens contraire du démontage. Nettoyage de l’appareil - Nettoyer le corps de l’appareil en utilisant un chiffon humidifié avec de l’eau ou un détergent neutre. - Enlever la partie supérieure, comme indiqué ci-dessus et nettoyer le réser- voir avec de l’eau courante, puis vider, comme indiqué ci-dessus. Remplacer tous a faire le contraire de démontage.

Ne pas laver l’appareil avec des jets d’eau. Contrôles périodiques Vérification du fonctionnement du flotteur - Enlever la partie supérieure, comme indi- qué ci-dessus - Verifier si le flotteur (43 Fig. 22) est en bon état et se déplacer librement dans l’espace. Manuale AS classic line-8050815_1ed_04-2017.indd 3 18/04/17 12:46www.ghibliwirbel.com Professional Cleaning Machines Since 1968 FRANÇAIS -

L’aspirateur ne fonctionne pas. Interrupteur non enclenché. Fiche non insérée. Panne de courant. Appuyer sur l’interrupteur. Insérer la fiche dans la prise de courant. Vérifier la ligne d' alimenta- tion. L'aspiration n'est pas satis- faisante. Sac en papier plein. Éléments filtrants encrassés. Accessoires ou tuyaux bou- chés. Raclette buse d'aspiration usée ou abîmée. Remplacer le sac récolte poussières. Nettoyer les éléments fil- trants. Contrôler et nettoyer le tuyau flexible et la bouche d'aspi- ration. Contrôler et remplacer la raclette. Manuale AS classic line-8050815_1ed_04-2017.indd 4 18/04/17 12:46Professional Cleaning Machines Since 1968 DEALER Cod. 8050815 - 4^ ed. - 03/2022 GHIBLI & WIRBEL S.p.A. Registered office: Via Enrico Fermi, 43 - 37136 Verona (VR) - Italy Headquarters: Via Circonvallazione, 5 - 27020 Dorno (PV) - Italy P.. +39.0382.848811 F. +39.0382.84668 - M. info@ghibliwirbel.com www.ghibliwirbel.com
