Babyfoot - Pompe à eau Whale - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau manuelle
Marque	Whale
Modèle	Babyfoot
Utilisation	Transfert d'eau pour bateau, camping-car et applications marines
Fonctionnement	Pompage manuel par mouvement de levier (diaphragme)
Débit maximal	Jusqu'à 30 litres par minute
Pression maximale	1 bar (14,5 psi)
Diamètre de raccord	1/2 pouce (12,7 mm)
Matériau du corps	Polypropylène
Matériau du diaphragme	EPDM
Matériau des valves	EPDM
Matériau des joints toriques	EPDM
Dimensions (L x l x h)	15 x 8 x 8 cm
Poids	0,5 kg
Alimentation	Manuelle (aucune source d'énergie externe)
Température d'utilisation	-10°C à 50°C
Entretien recommandé	Nettoyage périodique des valves et remplacement des joints usés
Réparabilité	Pièces détachées disponibles (diaphragme, valves, joints)
Sécurité	Ne pas dépasser la pression maximale ; ne pas serrer excessivement les vis
Accessoires inclus	Collier à vis tangente, vis latérales
Outils nécessaires pour l'entretien	Tournevis plat, pince à becs longs
Garantie (estimation)	2 ans
Pression d'aspiration	Jusqu'à 2 m
Type de raccordement	Raccord fileté mâle

FOIRE AUX QUESTIONS - Babyfoot Whale

Comment remplacer le diaphragme de la pompe Whale Babyfoot ?

Pour remplacer le diaphragme, utilisez un tournevis plat pour desserrer le collier à vis tangente et retirez-le. Retirez ensuite l'ancien diaphragme à la main, en prenant soin de ne pas perdre le ressort et le capuchon. Placez le nouveau diaphragme en positionnant correctement le capuchon à l'intérieur et le ressort, puis remettez le collier en serrant modérément.

Comment remplacer les joints toriques des raccords ?

Desserrez les vis latérales de 2 ½ tours (sans les retirer complètement). Tirez délicatement sur le raccord pour le sortir du corps de pompe. Retirez les anciens joints toriques et placez les nouveaux dans les rainures. Remontez le raccord en alignant les repères du corps et du raccord, puis revissez les vis latérales sans trop serrer.

Comment remplacer les valves de la pompe ?

Retirez d'abord le diaphragme et les raccords. Utilisez une pince à becs longs pour pincer et tirer la valve d'aspiration (côté entrée) ou la valve de sortie. Pour la valve d'aspiration, tirez sur la chambre du ressort ; pour la valve de sortie, tirez sur le diamètre intérieur du raccord. Insérez la nouvelle valve en la poussant et en la tirant jusqu'à ce qu'elle s'enclenche.

Quels outils sont nécessaires pour l'entretien de la pompe Babyfoot ?

Vous aurez besoin d'un tournevis plat standard et d'une pince à becs longs. Le tournevis sert à desserrer le collier à vis tangente et les vis latérales. La pince à becs longs est utilisée pour retirer et installer les valves.

Pourquoi ma pompe Whale Babyfoot ne refoule-t-elle pas d'eau ?

Vérifiez d'abord que le diaphragme n'est pas percé ou usé. Inspectez les valves : elles peuvent être bloquées ou mal positionnées. Assurez-vous que les joints toriques sont en bon état et bien en place. Vérifiez également que les raccords sont bien serrés et qu'il n'y a pas de fuite d'air.

Comment nettoyer la pompe Babyfoot ?

Démontez la pompe en retirant le diaphragme, les raccords et les valves. Nettoyez chaque pièce à l'eau claire et au savon doux. Rincez abondamment et séchez avant de remonter. Évitez les produits chimiques agressifs qui pourraient endommager les joints en EPDM.

Comment purger l'air de la pompe Whale Babyfoot ?

Assurez-vous que la pompe est amorcée : remplissez le tuyau d'aspiration d'eau si possible. Actionnez le levier plusieurs fois rapidement. Si de l'air persiste, vérifiez l'étanchéité des raccords et des joints. Les valves peuvent aussi être en cause si elles ne ferment pas correctement.

Quelles sont les pièces d'usure de la pompe Babyfoot ?

Les pièces d'usure principales sont le diaphragme, les valves (aspiration et sortie) et les joints toriques des raccords. Ces pièces sont en caoutchouc EPDM et peuvent se dégrader avec le temps ou en cas d'utilisation intensive.

Où acheter des pièces détachées pour la pompe Whale Babyfoot ?

Les pièces détachées sont disponibles chez les revendeurs spécialisés en équipement marin, camping-car ou pompes. Vous pouvez également les commander en ligne sur le site de Whale ou sur des plateformes comme Amazon. Vérifiez la référence de votre modèle.

La pompe Babyfoot est-elle adaptée à l'eau de mer ?

Oui, la pompe Whale Babyfoot est conçue pour une utilisation en milieu marin. Les matériaux (polypropylène, EPDM) résistent à la corrosion et à l'eau salée. Cependant, rincez-la à l'eau douce après usage pour prolonger sa durée de vie.

MODE D'EMPLOI Babyfoot Whale

1. A l'attention de l'installateur: Afin de retirer et de remplacer le diaphragme
   1.1 En utilisant un tournevis plat standard, désserrez le collier à vis tangente et retirez-le de la pompe.

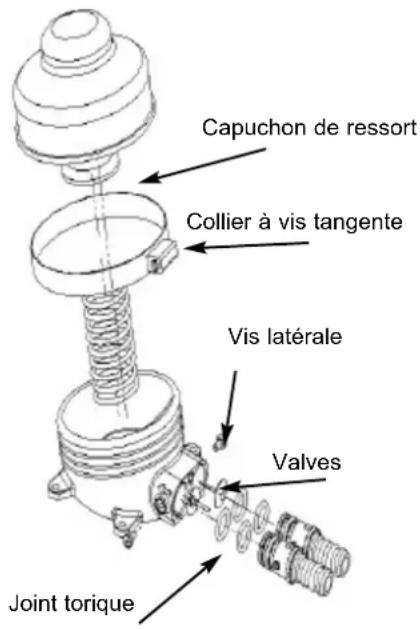

   1.2 Retirez le diaphragme du corps de pompe à la main, mettant ainsi à jour le ressort ainsi que le capuchon du ressort (voir fig.1).
   1.3 Remplacez la pièce défectueuse, tout en vous assurant que le capuchon du ressort soit correctement positionné à l'intérieur du diapragme et que le ressort soit correctement placé, avant le réassemblage.
   1.4 Mettez en position le collier à vis tangente et serrez autour du diaphragme (faites attention à na pas serrer trop fort).
2. Pour retirer et remplacer les joints toriques des raccords
   2.1 Désserrez (sens anti-horaire) les vis latérals (voir fig.1) de 2 ½ tours (il n'y a pas besoin de retirer les vis complètement).
   2.2 Tirez en faisant attention sur l'extremité du raccord (voir fig. 1) ou sur le raccord relié à son flexible et retirez le raccord du corps de pompe.
   2.3 Retirez les joints toriques du corps du raccord.
   2.4 Placez les nouveaux joints toriques dans les rainures correspondantes (cela peut être facilement fait à la main).

2.5 A cette étape, les valves de la pompe Babyfoot peuvent être remplacées si nécessaire.
2.6 Replacez le raccord avec les nouveaux joints toriques dans le corps, en vous assurant que le repère dans le corps de pompe soit positionné par rapport au repère dans le corps de pompe de la Babyfoot et poussez-le entièrement.
2.7 Vissez les vis latérals (sens horaire) sans serrer trop fort.
3. Pour retirer et remplacer les valves
3.1 Ayant retirer le diaphragme et les raccords (voir sections précédentes), utilisez une paire de pince à becs long afin de retirer les valves en les pincant et en les tirant hors du corps de pompe.

Note: la valve d'aspiration se retire en tirant la chambre du ressort et la valve de sortie se retire en tirant le diamètre intérieur du raccord.

3.2 Pour le côté de l'aspiration de la pompe, placez à la main la queue de la valve, au centre de la surface de positionnement de la valve, à l'intérieur du corps de pompe.
3.3 Tirez la valve du côté de l'entrée en utilisant la paire de pince à becs longs placée du côté du raccord d'entrée. Tirez sur la valve jusqu'à ce que celle-ci se vérrouille en place.

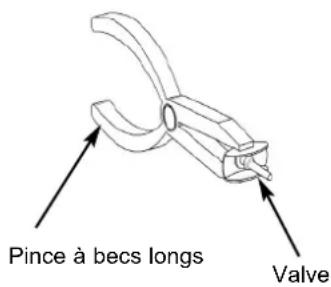

3.4 Sur la sortie, maintenez délicate-ment la tête de la valve avec la pince (voir fig. 2) et insérez la valve au centre de la surface de position-nement de la valve à partir de l'extérieur du corps de pompe.

3.5 Tirez la valve de sortie en utilisant la pince, en pincant la queue et en tirant jusqu'à ce que la valve reste en place.

Capuchon de ressort Collier à vis tangente Vis latérale Valves Joint torque

Pince à becs longs Valve
