MODE D'EMPLOI P241 RYOBI

Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’employer ce produit.

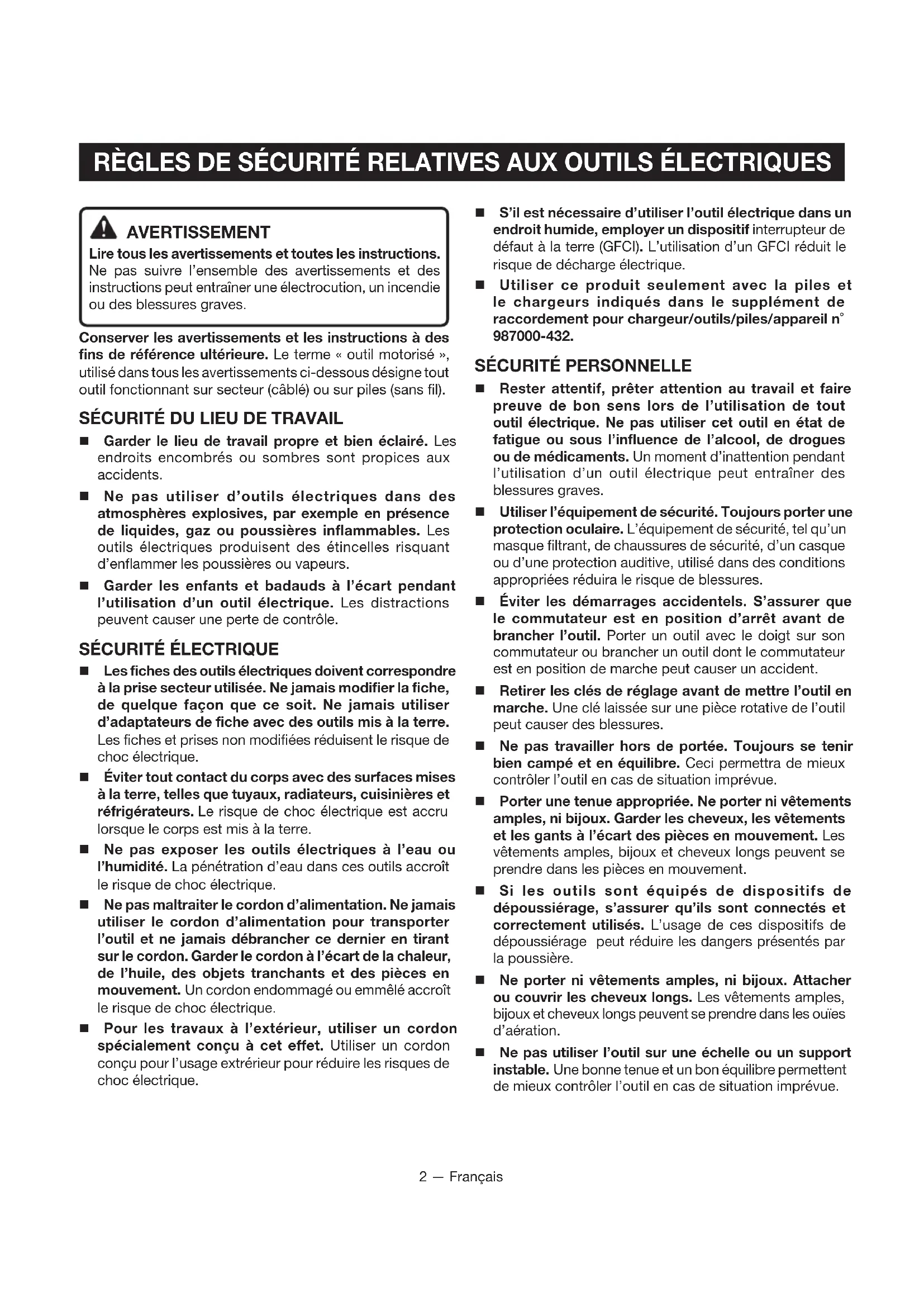

AFTER FRENCH AND SPANISH LANGUAGE SECTIONS.2 — Français RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES AVERTISSEMENT Lire tous les avertissements et toutes les instructions. Ne pas suivre l’ensemble des avertissements et des instructions peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les avertissements et les instructions à des fins de référence ultérieure. Le terme « outil motorisé », utilisé dans tous les avertissements ci-dessous désigne tout outil fonctionnant sur secteur (câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

Garder le lieu de travail propre et bien éclairé. Les endroits encombrés ou sombres sont propices aux accidents. Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d’enflammer les poussières ou vapeurs. Garder les enfants et badauds à l’écart pendant l’utilisation d’un outil électrique. Les distractions peuvent causer une perte de contrôle.

Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d’adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre. Ne pas exposer les outils électriques à l’eau ou l’humidité. La pénétration d’eau dans ces outils accroît le risque de choc électrique. Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon d’alimentation pour transporter l’outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l’écart de la chaleur, de l’huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de choc électrique. Pour les travaux à l’extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l’usage extrérieur pour réduire les risques de choc électrique. S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, employer un dispositif interrupteur de défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le risque de décharge électrique. Utiliser ce produit seulement avec la piles et le chargeurs indiqués dans le supplément de raccordement pour chargeur/outils/piles/appareil n˚ 987000-432.

SÉCURITÉ PERSONNELLE

Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l’utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l’influence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation d’un outil électrique peut entraîner des blessures graves. Utiliser l’équipement de sécurité. Toujours porter une protection oculaire. L’équipement de sécurité, tel qu’un masque filtrant, de chaussures de sécurité, d’un casque ou d’une protection auditive, utilisé dans des conditions appropriées réduira le risque de blessures. Éviter les démarrages accidentels. S’assurer que le commutateur est en position d’arrêt avant de brancher l’outil. Porter un outil avec le doigt sur son commutateur ou brancher un outil dont le commutateur est en position de marche peut causer un accident. Retirer les clés de réglage avant de mettre l’outil en marche. Une clé laissée sur une pièce rotative de l’outil peut causer des blessures. Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Ceci permettra de mieux contrôler l’outil en cas de situation imprévue. Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces en mouvement. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les pièces en mouvement. Si les outils sont équipés de dispositifs de dépoussiérage, s’assurer qu’ils sont connectés et correctement utilisés. L’usage de ces dispositifs de dépoussiérage peut réduire les dangers présentés par la poussière. Ne porter ni vêtements amples, ni bijoux. Attacher ou couvrir les cheveux longs. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les ouïes d’aération. Ne pas utiliser l’outil sur une échelle ou un support instable. Une bonne tenue et un bon équilibre permettent de mieux contrôler l’outil en cas de situation imprévue.3 — Français RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES

UTILISATION ET ENTRETIEN DES OUTILS

ÉLECTRIQUES Ne pas forcer l’outil. Utiliser l’outil approprié pour l’application. Un outil approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les limites prévues. Ne pas utiliser l’outil si le commutateur ne permet pas de le mettre en marche ou de l’arrêter. Tout outil qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé. Débrancher l’outil et/ou retirer le bloc-piles avant d’effectuer des réglages, de changer d’accessoire ou de remiser l’outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l’outil. Ranger les outils motorisés hors de la portée des enfants et ne laisser personne n’étant pas familiarisé avec l’outil ou ces instructions utiliser l’outil. Dans les mains de personnes n’ayant pas reçu des instructions adéquates, les outils sont dangereux. Entretenir les outils motorisés. Vérifier qu’aucune pièce mobile n’est mal alignée ou bloquée, qu’aucune pièce n’est brisée et s’assurer qu’aucun autre problème ne risque d’affecter le bon fonctionnement de l’outil. En cas de dommages faire réparer l’outil avant de l’utiliser de nouveau. Beaucoup d’accidents sont causés par des outils mal entretenus. Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler. Utiliser l’outil, les accessoires et embouts, etc. conformément à ces instrutions pour les applications pour lesquelles ils sont conçus, en tenant compte des conditions et du type de travail à exécuter. L’usage d’un outil motorisé pour des applications pour lesquelles il n’est pas conçu peut être dangereux.

UTILISATION ET ENTRETIEN DE LA PILE

Ne recharger qu’avec l’appareil spécifié par le fabricant. Un chargeur approprié pour un type de pile peut créer un risque d’incendie s’il est utilisé avec un autre type de pile. Utiliser exclusivement le bloc-pile spécifiquement indiqué pour l’outil. L’usage de tout autre bloc peut créer un risque de blessures et d’incendie. Lorsque le bloc-piles n’est pas en usage, le garder à l’écart d’articles tels qu’attaches trombones, pièces de monnaie, clous, vis ou autres petits objets métalliques risquant d’établir le contact entre les deux bornes. La mise en court-circuit des bornes de piles peut causer des étincelles, des brûlures ou un incendie. En cas d’usage abusif, du liquide peut s’échapper des piles. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. En cas d’éclaboussure dans les yeux consulter un médecin. Le liquide s’échappant des piles peut causer des irritations ou des brûlures. DÉPANNAGE Les réparations doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d’origine. Ceci assurera le maintien de la sécurité de l’outil. Utiliser exclusivement des pièces identiques à celles d’origine pour les réparations. Se conformer aux instructions de la section Entretien de ce manuel. L’usage de pièces non autorisées ou le non-respect des instructions peut présenter des risques de choc électrique ou de blessures.4 — Français

AVERTISSEMENTS DE SÉCURITÉ RELATIFS PERCEUSE-TOURNEVIS

Utiliser la poignée auxiliaire(s), si elle est fournie avec l’outil. La perte de contrôle peut causer des blessures. Lorsque l’outil est utilisé pour un travail risquant de le mettre en contact avec des fils électriques cachés, le tenir par les surfaces de prise isolées. Le contact d’un accessoire de coupe avec un fil sous tension « électrifie » les pièces métalliques exposées de l’outil et peut électrocuter l’utilisateur. Apprendre à connaître l’outil. Lire attentivement le manuel d’utilisation. Apprendre les applications et les limites de l’outil, ainsi que les risques spécifiques relatifs à son utilisation. Le respect de cette consigne réduira les risques d’incendie, de choc électrique et de blessures graves. Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1. Le respect de cette règle réduira les risques de blessures graves. Protection respiratoire. Porter un masque facial ou un masque antipoussière si le travail produit de la poussière. Le respect de cette consigne réduira les risques de blessures graves. Protection auditive. Porter une protection auditive lors de l’utilisation prolongée. Le respect de cette règle réduira les risques de blessures graves. Les outils fonctionnant sur piles n’ayant pas besoin d’être branchés sur une prise secteur, ils sont toujours en état de fonctionnement. Tenir compte des dangers possibles lorsque l’outil n’est pas en usage et lors du remplacement des piles. Le respect de cette consigne réduira les risques d’incendie, de choc électrique et de blessures graves. Ne pas placer les outils électriques sans fil ou leurs piles à proximité de flammes ou d’une source de chaleur. Ceci réduira les risques d’explosion et de blessures. Ne pas écraser, faire tomber ou endommager le bloc- piles. Ne jamais utiliser un bloc-piles ou un chargeur qui est tombé, a été écrasé, a reçu un choc violent ou a été endommagé de quelque façon que ce soit. Une pile endommagée risque d’exploser. Éliminer immédiatement toute pile endommagée, selon une méthode appropriée. Les piles peuvent exploser en présence d’une source d’allumage, telle qu’une veilleuse. Pour réduire les risques de blessures graves, ne jamais utiliser un appareil sans fil, quel qu’il soit, en présence d’une flamme vive. En explosant, une pile peut projeter des débris et des produits chimiques. En cas d’exposition, rincer immédiatement les parties atteintes avec de l’eau. Ne pas recharger un outil fonctionnant sur piles dans un endroit humide ou mouillé. Le respect de cette règle réduira les risques de choc électrique. Pour un résultat optimal, le piles de l’outil doivent être rechargées dans un local où la température est de 10 à 38 °C (50 à 100°F). Ne pas ranger l’outil à l’extérieur ou dans un véhicule. Si l’outil est utilisé de façon intensive ou sous des températures extrêmes, des fuites de pile peuvent se produire. En cas de contact du liquide avec la peau, rincer immédiatement la partie atteinte avec de l’eau. En cas d’éclaboussure dans les yeux, les rincer à l’eau fraîche pendant au moins 10 minutes, puis contacter immédiatement un médecin. Le respect de cette règle réduira les risques de blessures graves. Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions, afin d’éviter un usage incorrect et d’éventuelles blessures.5 — Français Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel. Lire manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit. Protection oculaire Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Avertissement concernant l’humidité Ne pas exposer à la pluie ou l’humidité. Symbole de recyclage Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales ou gouvernementales peuvent interdire de jeter les piles dans les ordures ménagères. Consulter les autorités locales compétentes pour les options de recyclage et/ou l’élimination. V Volts Tension min Minutes Temps Courant continu Type ou caractéristique du courant

Vitesse à vide Vitesse de rotation à vide .../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves ou mortelles. ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner des blessures légères ou de gravité modérée. ATTENTION : (Sans symbole d’alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels). SYMBOLES6 — Français

Ne pas laisser la familiarité avec l’outil faire oublier la prudence. Ne pas oublier qu’une fraction de seconde d’inattention peut entraîner des blessures graves.

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Ne pas suivre cette directive pourrait entraîner des blessures graves, par exemple si l’appareil projetait des objets dans vos yeux.

Ne pas utiliser d’outils ou d’accessoires non recommandés par le fabricant de l’outil. L’utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves. APPLICATIONS Cet produit peut être utilisé pour les applications ci-dessous : Perçage de tous types de produits en bois (bois d’oeuvre, contreplaqué, lambrissage, aggloméré et bois dur) Perçage de la céramique, du plastique, de la fibre de verre et des matériaux laminés Perçage du métal

Ne pas essayer de modifier cet outil ou de créer des pièces et accessoires non recommandés. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves. CARACTÉRISTIQUES FICHE TECHNIQUE Mandrin ....................................... 10 mm (3/8 po), sans clé Commutateur .............................................Vitesse variable Vitesse à vide .....................................0 à 1 100/min (RPM) Couple .................................................14,7 Nm (130 po-lb) ASSEMBLAGE

Ne pas utiliser le produit s’il n’est pas complètement assemblé ou si des pièces semblent manquantes ou endommagées. L’utilisation d’un produit dont l’assemblage est incorrect ou incomplet ou comportant des pièces endommagées ou absentes représente un risque de blessures graves. Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide. UTILISATION ATTENTION : Cette perceuse n’est pas destinée à être utilisée pour mélanger du béton, des cloisons sèches, du coulis ou d’autres types de mélanges visqueux similaires. Le non- respect de cet avertissement peut entraîner de mauvaises performances, des blessures éventuelles et annulera votre garantie.

Les outils à piles sont toujours en état de fonctionnement. Il est donc nécessaire de toujours verrouiller la gâchette lorsque l’outil n’est pas en usage ou pendant son transport.

RETRAIT / INSTALLATION DU BLOC-PILES

Voir la figure 1, page 9. Verrouiller la gâchette. Insérer la pile dans l’outil comme illustré. S’assurer que les loquets de chaque côté de la pile s’enclenchent en place et que la pile est bien fixée à l’outil avant de mettre l’outil en marche. Relâcher les loquets pour retirer le bloc-piles. Pour prendre connaissance des consignes de chargement, consulter le manuel d’utilisation des piles et des chargeurs.7 — Français UTILISATION

GÂCHETTE DE COMMUTATEUR

Voir la figure 2, page 9. Pour mettre la perceuse en MARCHE, appuyer sur la gâchette. Pour L’ARRÊTER relâcher la gâchette. VITESSE VARIABLE Cet outil est doté d’une gâchette de commande de vitesse/ couple sensible à la pression. La vitesse est contrôlée par la pression exercée sur la gâchette. NOTE : La gâchette peut produire un bruit de sifflement ou de grincement pendant le fonctionnement. Ne pas s’inquiéter, ce bruit fait partie du fonctionnement normal.

SÉLECTEUR DE SENS DE ROTATION

(AVANT/ARRIÈRE / VERROUILLAGE / POSITION

CENTERALE) Voir la figure 2, page 9. Le sens de rotation est commandé par un sélecteur situé au- dessus de la gâchette. La perceuse étant tenue en position normale d’utilisation, le sélecteur de sens de rotation doit être tourné vers la gauche pour percer. Le sens de rotation est inversé lorsque le sélecteur est tourné vers la droite. Mettre la direction du sélecteur de rotation en position d’ARRÊT (verrouillage central), pour réduire le risque de démarrage accidentel lorsque l’outil n’est pas en usage. ATTENTION : Pour éviter des dommages aux engrenages, toujours laisser le mandrin parvenir à l’arrêt complet avant de changer de sens de rotation. Pour arrêter la perceuse, relâcher la gâchette et laisser le mandrin parvenir à l’arrêt complet. NOTE : La perceuse ne peut fonctionner que si le sélecteur de sens de rotation est poussé à fond vers la droite ou la gauche. Éviter d’utiliser la perceuse à basse vitesse pendant des périodes prolongées. Ceci pourrait causer une surchauffe. Si la perceuse surchauffe, la refroidir en la laissant tourner à vide et à la vitesse maximum.

INSTALLATION / RETRAIT DES EMBOUTS

Voir les figures 3 et 4, page 9. Les flèches sur le mandrin sans clé indiquent le sens de rotation du corps du mandrin pour serrer ou dégager le foret de la perceuse. Ne pas utiliser une clé ordinaire ou une pince pour serrer ou desserrer les mors du mandrin. Pour insérer les forets, verrouiller la gâchette. Ouvrir suffisamment les mors du mandrin pour pouvoir y insérer le foret à utiliser. Relever légère la partie avant de la perceuse et insérer le foret.

Veiller à insérer le foret ou l’embout droit dans les mors du mandrin. Ne pas insérer un foret dans les mors en serrant. Le foret pourrait être éjecté de la perceuse et causer des blessures graves ou endommager le mandrin. Faire tourner le corps du mandrin pour refermer et serrer les mors du mandrin.

Ne pas tenir le corps du mandrin d’une main et utiliser la force du moteur pour serrer les mors du mandrin sur le foret ou l’embout. Le mandrin pourrait glisser de la main et celle-ci risquerait d’être heurtée par le foret en rotation. Ceci pourrait entraîner des blessures graves. Pour retirer les forets, verrouiller la gâchette et ouvrir les mors du mandrin. Il est possible d’insérer le foret fourni avec la perceuse dans le rangement situé sur la base de l’outil.

PERÇAGE/VISSER DE VIS

Voir la figure 5, page 9. Vérifier la position du sélecteur de rotation (rotation avant ou arrière). Bloquer la pièce de travail dans un étau au avec des serre-joint pour l’empêcher de tourner avec le foret. Tenir solidement la perceuse et positionner le foret à l’endroit où percer ou visser.

Ne pas enfoncer de vis dans des surfaces pouvant dissimuler des fils électriques. En cas de contact avec un fil sous tension, les parties métalliques de l’outil seraient mises sous tension et probablement choc l’opérateur. Si vous devez enfoncer une vis dans un endroit où des fils électriques cachés peuvent être présents, tenir l’outil par les surfaces de prise isolées pour éviter un choc électrique. Appuyer sur la gâchette pour mettre le foret en rotation. Percer en appuyant assez de pression sur la perceuse pour que le foret morde dans le matériau. Ne pas forcer la perceuse ou appliquer une force latérale pour ovaliser le trou. Laisser l’outil faire le travail.8 — Français

Utiliser exclusivement des pièces d’origine pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l’produit. UTILISATION

Lors du perçage, se tenir prêt pour un blocage lorsque le foret traverse le matériau. Dans ces situations, la perceuse à tendance â être propulsée dans le sens contraire à la rotation, ce qui peut causer la perte de contrôle. Si l’opérateur n’est pas préparé, cette perte de contrôle peut entraîner des blessures graves. Avant de percer un matériau dur et lisse, poinçonner l’emplacement désiré du trou.Cette précaution empêchera le foret de glisser au départ du trou. Si le foret se bloque dans la pièce ou si la perceuse cale, l’arrêter immédiatement. Sortir le foret de la pièce et déterminer la raison du blocage. NOTE : Cette perceuse est équipée d’un frein électrique. Lorsque la gâchette est relâchée, le mandrin cesse de tourner. Si le frein fonctionne correctement, des étincelles sont visibles au travers des trous d’aération du corps de la perceuse. Ces étincelles, causées par le fonctionnement du frein, sont normales. PERÇAGE DU BOIS ET DU MÉTAL Pour une performance optimale, utiliser des forets en acier haute vitesse pour percer le métal ou l’acier. Sélectionner le mode de perçage. Commencer le perçage à très basse vitesse pour éviter que la pointe du foret ne glisse. Perçage du bois Augmenter la vitesse une fois que le foret à mordu dans le matériau. Lors du perçage de trous traversants, placer un morceau de bois derrière la pièce pour éviter l’éclatement du bord inférieur du trou. Perçage du métal et de l’acier Avant de percer un matériau dur et lisse, poinçonner l’emplacement du trou. Cette précaution empêchera le foret de glisser au départ du trou. Appuyer sur la gâchette de façon à maintenir une vitesse ne causant pas la surchauffe du foret. Une pression excessive causerait :

• La surchauffe de la perceuse ;

• Une usure excessive des roulements ;

• La déformation ou le brûlage du foret: et

• Des trous décentrés ou de forme irrégulière. Lors du perçage de gros trous dans le métal, commencer avec un foret de petite taille avant d’élargir le trou avec un foret de plus grande taille. ENTRETIEN
