Coliseum C1891 - Support de fixation pour enceinte YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de fixation pour enceinte
Marque	Yorkville
Modèle	Coliseum C1891
Compatibilité	Enceinte Coliseum C1891 (et C1890)
Matériau	Métal robuste
Accessoires inclus	1 fixation C1891, 2 rondelles de caoutchouc, 2 boulons/boutons
Type de montage	Mural ou plafond, sur solive ou montant
Espacement des trous de montage	16 pouces (adapté à l'espacement standard des montants)
Vis recommandées	Minimum M6, au moins 4 vis par côté
Fonction principale	Permettre la suspension aérienne de l'enceinte
Sécurité	Installation réservée aux professionnels qualifiés ; consulter un ingénieur en structure
Entretien	Inspections périodiques de toute la quincaillerie et de l'ébénisterie
Prévention des dommages	Utiliser les rondelles de caoutchouc entre la fixation et l'enceinte
Réparabilité	Pièces détachées disponibles auprès du fabricant
Informations générales	Fabricant : Yorkville, Canada [phone], USA

FOIRE AUX QUESTIONS - Coliseum C1891 YORKVILLE

La fixation Coliseum C1891 est-elle compatible avec d'autres enceintes Yorkville ?

Ce support est spécialement conçu pour les enceintes Coliseum C1891 et C1890. Il n'est pas garanti pour d'autres modèles.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé hexagonale de 4 mm pour retirer les boulons de l'enceinte, ainsi que d'un tournevis ou d'une perceuse pour les vis de montage.

Quel est le poids maximum supporté par le support ?

Le manuel ne spécifie pas de limite de charge précise. Il est impératif de faire calculer les charges par un ingénieur en structure pour garantir la sécurité.

Puis-je installer le support seul ou faut-il être plusieurs ?

L'installation d'un système de suspension aérienne est complexe et dangereuse. Yorkville recommande de faire appel à un professionnel qualifié. Si vous le faites vous-même, soyez au moins deux pour manipuler l'enceinte.

Les rondelles de caoutchouc sont-elles obligatoires ?

Oui, elles sont essentielles pour éviter d'endommager l'enceinte et assurer un espacement correct entre le support et le haut-parleur.

Quel type de vis utiliser pour un mur en béton ?

Pour le béton, vous devez percer des trous et utiliser des ancrages adaptés. Le manuel recommande des vis d'au moins M6 et au minimum quatre par côté.

Le support est-il livré avec les vis de montage ?

Non, le kit contient uniquement la fixation, les rondelles de caoutchouc et deux boulons/boutons. Les vis de montage mural ou plafond doivent être achetées séparément.

Comment fixer le support sur un plafond ?

Le support peut être fixé au plafond en vissant dans une solive de support. Utilisez l'espacement de 16 pouces des trous pour l'aligner avec les solives.

À quelle fréquence faut-il inspecter l'installation ?

Yorkville recommande des inspections périodiques de toute la quincaillerie et de l'ébénisterie pour détecter tout signe d'usure ou de dommage.

Où puis-je obtenir des pièces de rechange ?

Contactez Yorkville directement : au Canada au [phone] ou aux États-Unis. Les pièces détachées sont disponibles auprès du fabricant.

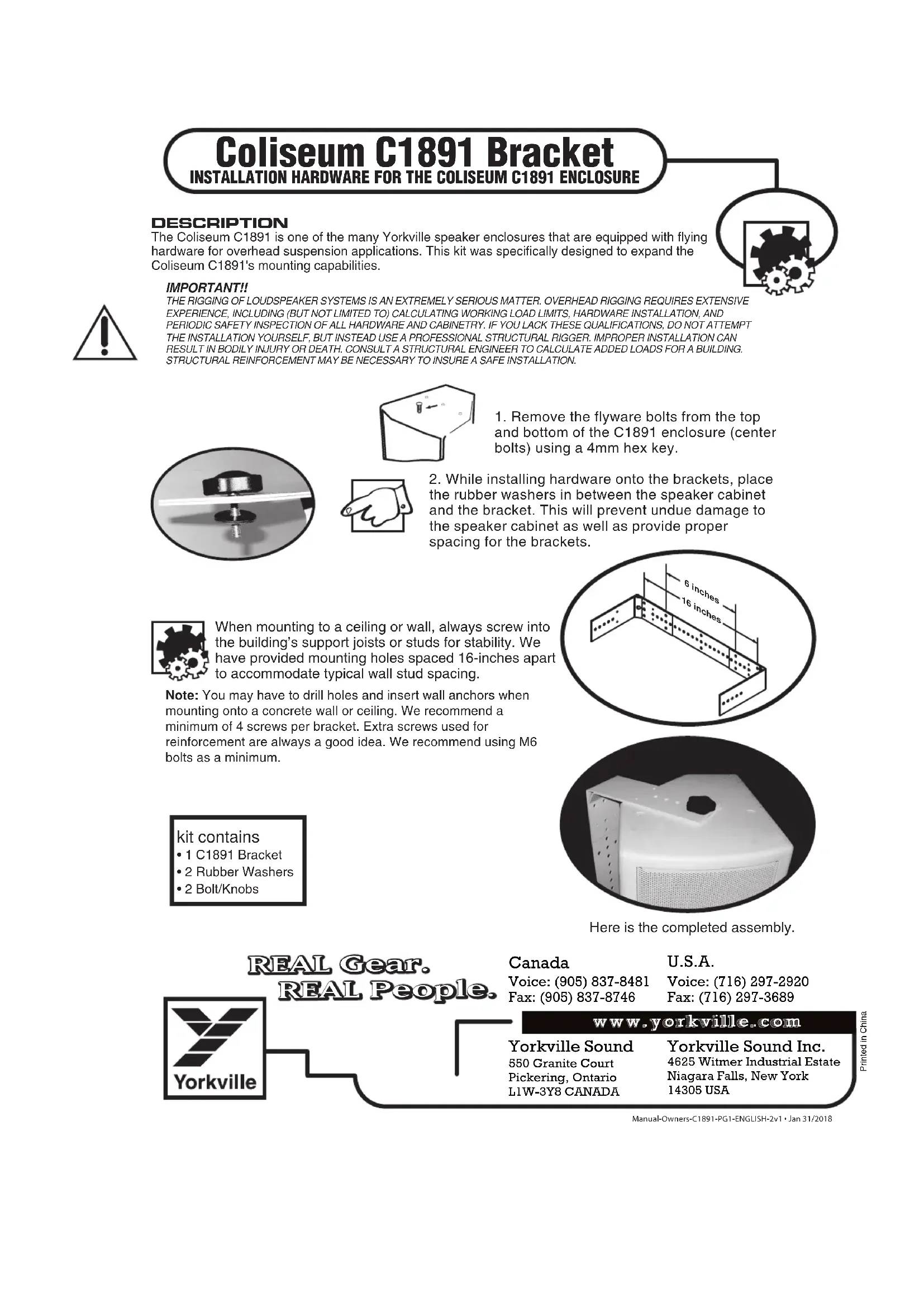

MODE D'EMPLOI Coliseum C1891 YORKVILLE

L'enceinte Coliseum 1890 est une des enceintes à haut-parleur de Yorkville qui sont équipées de quincaillerie de montage pour application requérant une suspension aérienne. Cet ensemble de quincaillerie a été spécialement concu pour rehausser les possibités de montage de l'enceinte Coliseum C1891.

IMPORTANT!!

LE MONTAGE DE SYSTème DE HAUT-PARLEUR EST UNE AFFAIRE TRÉS SÉRIEUSE. LES MONTAGES IMPLIQUANT UNE SUSPENSION AÉRIENNE NÉCESSITENT UNE CONNAISSANCE APPROFONDIE, INCLUANT (MAIS NON-LIMITÉ) AU CALCUL DES LIMITES DE CHARGE DE TRAVAIL, LA QUINCAILLERIE D'INSTALLATION, ET INSPECTIONS PÉRIODIQUES DE SECURITE DE TOUTE LA QUINCAILLERIE ET DE L'EBENISTERIE. SI VOUS N'AVEZ PAS CES QUALIFICATIONS, NE TENTEZ PAS DE FAIRE VOUS-MÉME L'INSTALLATION, AYZE PLUTOT RECOURS À UN PROFESSIONNEL DU DOMAINE. UNE INSTALLATION INADEQUATE PEUT CAUSER DES BLESSURES CORPORELLES OU MÈME LA MORT. CONSULTÉN UN INGENIEUR EN STRUCTURE POUR CALCULER LE CHARGES ADDITIONNELLE AJOUTÉE AU BâtIMENT. UN RENFORCEMENT DE LA STRUCTURE DU BâtIMENT POUR RAIRAIT ÉTRE NÉCESSAIRE POUR ASSURER UNE INSTALLATION SURE.

1. Enlevez les boulons de quincaillerie de suspension sur le dessus et le dessous de l'enceinte C1891 (boulons du centre) à l'aide d'une cle 4mm hex.

1. Durant l'installation de la quincaillerie sur les fixations, placez les rondelles de caoutchouc entre l'enceinte haut-parleur et la fixation. Cela préviendra les dommages excessifs sur l'enceinte à haut-parleur en plus de fournir l'espacement approprié pour la fixation.

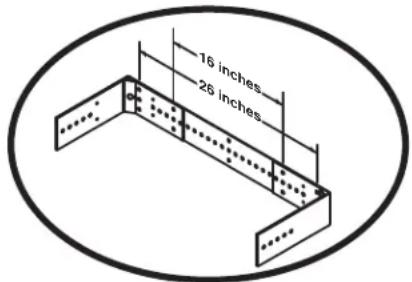

Pour accroître la stabilité lorsqu'vous le fixez à un mur ou à un plafond, vissez toujours dans une solive de support ou dans un montant du bâtiment. Nous avons prévu des trous de montage à distance de 16

pouces entre chacun pour une bonne adaptation à l'espacement typique de montant de mur.

Note: Vous aurez peut-être àencer des trous et à insérer des ancrages pour les installations sur mur ou plafond en béton. Nous recommendons un minimum de quatre vis par quincaillerie de montant sur chaque côte. C'est toujours une bonne idée d'utiliser des vis supplémentaires pour un renforcement additionnel. Nous recommendons l'utilisation de quincaillerie d'un minimum de M6.

L'ensemble comprend

-1 fixation C1891
2 rondelles de caoutchouc
- 2 Boulons / boutons

Voici une illustration de l'assemblage compléte.

REAL Gear.

REAL People.

Canada

Voice: [phone]

Fax: [phone]

U.S.A.
