780094 - équipements de mesure Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur de câbles multifonction
Marque	Intellinet
Modèle	780094
Alimentation	Pile 9 volts (non incluse)
Connecteurs supportés	Modulaires USOC 4/6/8 (RJ11/RJ12/RJ45)
Fonctions principales	Test de continuité, vérification de câblage, détection de paires inversées et de câbles défectueux
Indicateurs	DEL verte (bon câblage), DEL rouge (inversion), DEL éteinte ou mixte (câble défectueux)
Unité distante	Oui, incluse pour test à distance
Dimensions (estimation)	Environ 15 x 8 x 3 cm
Poids (estimation)	Environ 150 g (hors pile)
Matériau du boîtier	Plastique robuste
Certification	Directive R&TTE 1999/5/CE
Recyclage	Ne pas jeter avec les ordures ménagères, déposer en point de collecte DEEE
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Précautions de sécurité	Ne pas brancher sur des circuits sous tension. Utiliser uniquement sur des câbles non alimentés.
Stockage	Conserver dans un endroit sec à l'abri de l'humidité
Garantie	Se référer aux conditions du fabricant

FOIRE AUX QUESTIONS - 780094 Intellinet

Comment alimenter le testeur de câbles Intellinet 780094 ?

Insérez une pile 9 volts dans le compartiment prévu. La DEL d'alimentation doit clignoter pour indiquer que l'appareil est sous tension.

Comment tester un câble réseau RJ45 avec ce testeur ?

Branchez une extrémité du câble sur l'unité principale et l'autre extrémité sur l'unité distante. Appuyez sur le bouton de test. Les DEL indiquent l'état de chaque paire : vert = correct, rouge = inversion, éteint ou mixte = défaut.

Que faire si les DEL restent éteintes lors du test ?

Cela peut indiquer une rupture de câble, un mauvais contact ou que la pile est usée. Vérifiez la pile et les connexions.

Puis-je tester un câble sans utiliser l'unité distante ?

Oui, vous pouvez brancher les deux extrémités du câble sur l'unité principale (boucle locale) mais cela ne permet pas un test à distance complet.

Quels types de câbles sont supportés ?

Ce testeur est conçu pour les câbles modulaires USOC 4/6/8, c'est-à-dire les connecteurs RJ11 (téléphone), RJ12 et RJ45 (réseau).

Que signifie une DEL rouge sur le testeur ?

Une DEL rouge indique que les fils de la paire correspondante sont inversés (câblage croisé). Le câble n'est pas conforme à la norme.

Comment interpréter les résultats si une DEL est verte puis rouge ?

Cela indique un câble défectueux (par exemple une interruption intermittente ou un court-circuit). Le câble doit être remplacé ou réparé.

Le testeur peut-il être utilisé sur des circuits sous tension ?

Non, ne branchez jamais le testeur sur des circuits sous tension. Il pourrait être endommagé et présenter un danger.

Comment entretenir le testeur après utilisation ?

Nettoyez-le avec un chiffon sec. Retirez la pile si vous ne l'utilisez pas pendant longtemps. Rangez-le dans un endroit sec.

Où trouver les spécifications détaillées du produit ?

Consultez le site officiel intellinet-network.com pour les spécifications complètes et les téléchargements.

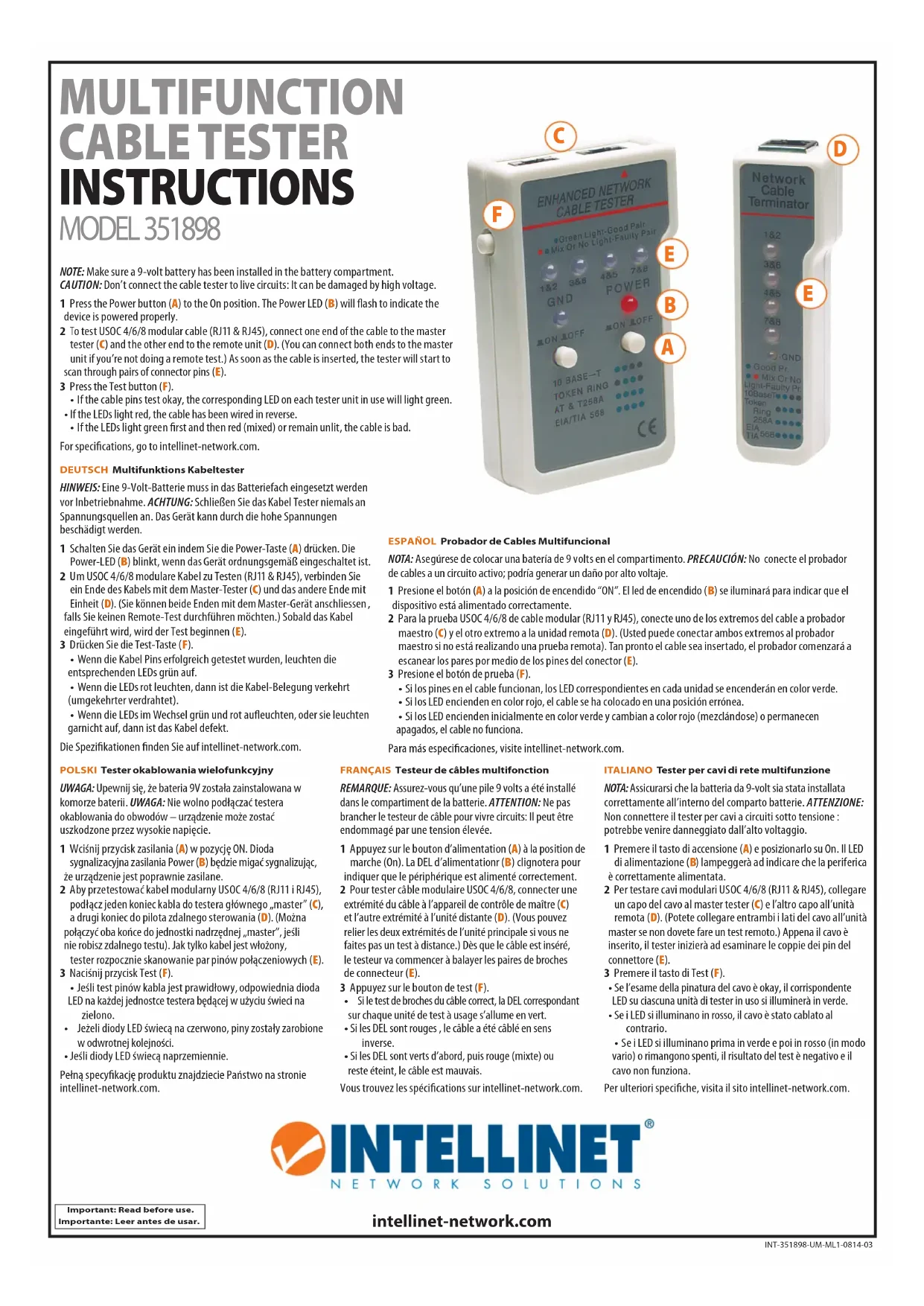

MODE D'EMPLOI 780094 Intellinet

FRANCAIS Testeur de cables multifonction

REMARQUE: Assurez-vous qu'une pile 9 volts a ete instalé dans le compartment de la batterie. ATTENTION: Ne pas brancher le testeur de cable pour vivre circuits: Il peut etre endommagé par une tension elevée.

1 Appuyez sur le bouton d'alimentation (A) à la position de marche (On). La DEL d'alimentation (B) clignotera pour indiquer que le périhérique est alimenté correctement.
2 Pour tester cable modulaire USOC 4/6/8, connecter une extrémite du cable à l'apparéil de contrôle de maitre (C) et l'autre extrémite à l'unité distante (D). (Vou陏 pouvez relier les deux extrémités de l'unité principale si vous ne fait pas un test à distance.) Dés que le cable est inséré, le testeur va commencer à balayer les paires de broches de connecteur (E).
3 Appuyez sur le bouton detest (F).
Si le test de broches du cable correct, la DEL correspondant sur chaque unité de test à usage s'allume en vert.
- Si les DEL sont rouges, le cable a ete cable en sens inverse.
Si les DEL sont verts d'abord, puis rouge (mixte) ou reste eteint, le cable est mauvais.

Vosetrouvezlespecificationssurintellinet-network.com

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas etteait comme un dechet memager. Conformement a la Directive 2002/96/EC sur les dechets d'equipements electriques et Electroniques (DEEE), ce produit electrique ne doit en aucun cas etre mis au rebut sous forme de dechet municipal non trie. Veuilz yous debarrasser de ce produit en le renyooyant a son point de vente ou au point de ramassage local dans toute municipality, a des fins de recyclage.
