Type de produit	Kit de gestion de câbles encastré pour câbles basse tension
Marque	Sanus
Modèle	MFIWG1
Utilisation	Installation dans les murs intérieurs et extérieurs pour faire passer des câbles HDMI, audio, coaxiaux ou de données
Matériau	Plastique et métal
Couleur	Blanc (peignable pour correspondre à votre décor)
Profondeur minimale d'encastrement	7,6 cm (3 pouces)
Épaisseur de cloison compatible	Cloison sèche d'au moins 1,27 cm (1/2 pouce)
Type de câbles supportés	Câbles basse tension uniquement (ne pas utiliser pour les cordons d'alimentation)
Contenu de l'emballage	Scie cloche (embout d'entraînement), supports de câbles (quantité selon l'ensemble)
Outils nécessaires	Ruban à mesurer, crayon, perceuse électrique, tournevis Phillips
Fonctionnalités	Peut être peint, verrouillage des supports, passage facile des câbles à l'aide d'un fil de tirage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas utiliser pour les cordons d'alimentation électrique. Tenir hors de portée des enfants (petites pièces).
Pièces détachées et réparabilité	Pièces non disponibles séparément. Contacter le service client en cas de problème.
Informations générales	Conçu pour un montage facile. Assistance téléphonique disponible (US: [phone], EMEA: [phone], UK: [phone], AUS: [phone]).

FOIRE AUX QUESTIONS - MFIWG1 SANUS

Quels types de câbles puis-je faire passer avec ce kit ?

Ce kit est conçu pour les câbles basse tension uniquement : HDMI, audio, coaxial ou câbles de données. Ne pas utiliser pour les cordons d'alimentation électrique.

Quelle est la profondeur minimale nécessaire dans le mur ?

Il faut un espace minimum de 3 pouces (7,6 cm) dans le mur pour installer ce kit.

Puis-je peindre le kit ?

Oui, les surfaces sont peignables pour correspondre à votre décor. Utilisez une peinture standard.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un ruban à mesurer, d'un crayon, d'une perceuse électrique et d'un tournevis Phillips.

Le kit est-il adapté pour une installation en extérieur ?

Oui, il est conçu pour les murs intérieurs et extérieurs, à condition que l'épaisseur de la cloison sèche soit d'au moins 1/2 pouce.

Comment faire passer les câbles à travers le mur ?

Utilisez un fil de tirage pour tirer les câbles à travers le mur après avoir installé les supports.

Le kit est-il compatible avec les murs isolés ?

Oui, mais si l'isolant est de type soufflé, il peut être nécessaire de retirer une partie de l'isolant à l'intérieur de la cavité.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client (pas le détaillant) pour obtenir une pièce de rechange. N'utilisez jamais de pièces endommagées.

Puis-je utiliser ce kit pour cacher les fils de mon téléviseur mural ?

Oui, c'est l'utilisation typique. Percez le trou supérieur derrière le téléviseur et le trou inférieur derrière les composants de l'attissement.

Y a-t-il des précautions de sécurité importantes ?

Évitez les risques de blessures ou de dommages. Ne faites pas passer de cordons d'alimentation dans le mur. Lisez attentivement les instructions avant utilisation.

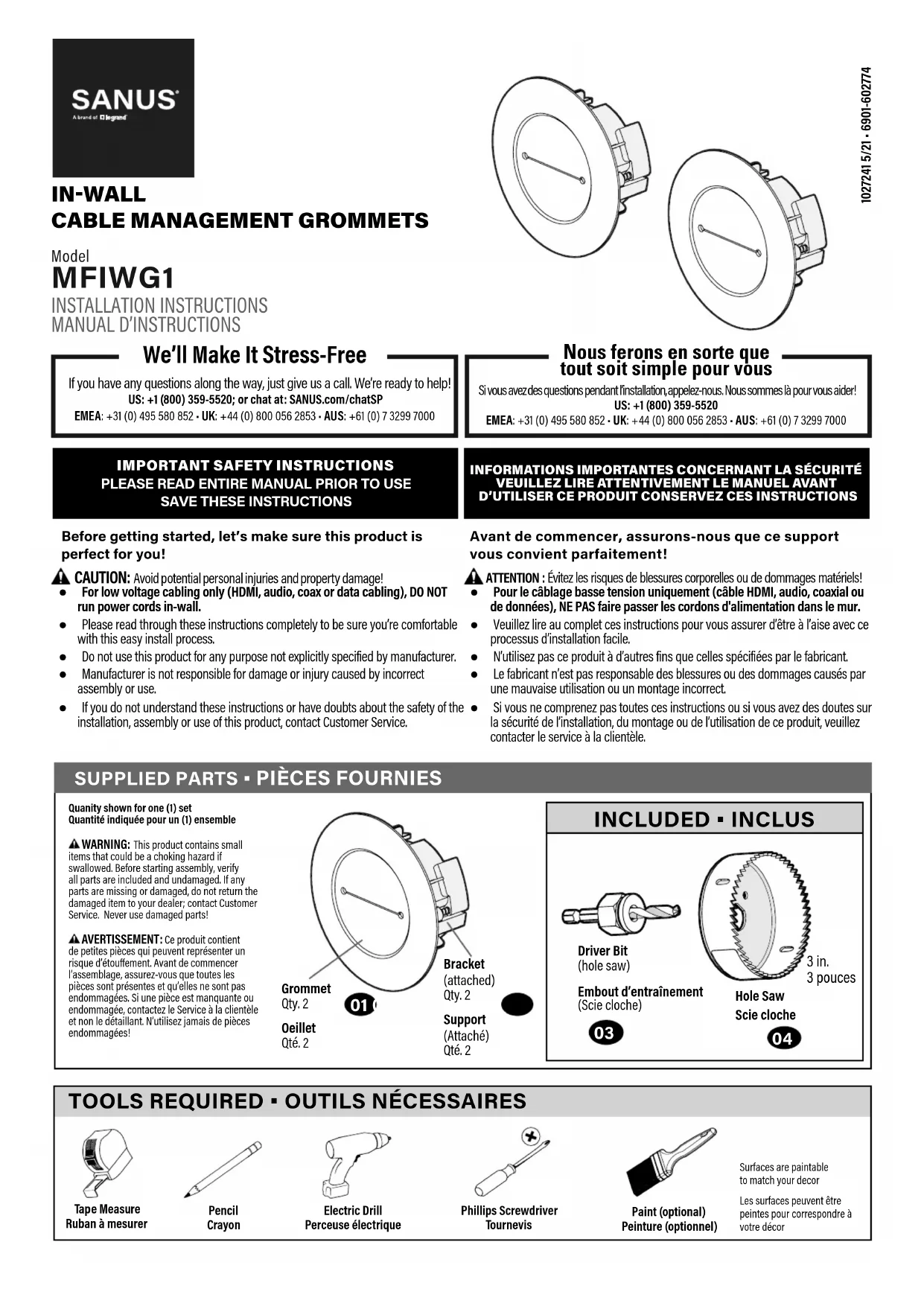

MODE D'EMPLOI MFIWG1 SANUS

Nos ferons en sorte que tout soit simple pour vous

Si vous avez des questions pendant l'installation, appelez-vous. Nous sommes la pour vous aider! US: [phone]

EMEA: [phone] • UK: [phone] • AUS: [phone]

INFORMATIONS IMPORTANTES CONCERNANT LA SECURITE VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AVANT D'UTILISER CE PRODUIT CONSERVEZ CES INSTRUCTIONS

Avant de commencer, assurons-nous que ce support vous convient parfaitement!

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels! Pour le cablage basse tension uniquement (cable HDMI, audio, coaxial ou de données), NE PAS faire passer les cordons d'alimentation dans le mur.
- Veuillez dire au complet ces instructions pour vous assurer d'être à l'aise avec ce processus d'installation facile.
N'utilisez pas ce produit à autres fins que celles spécifiées par le fabricant.
- Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.
Si vous ne comprendez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter le service à la clientèle.

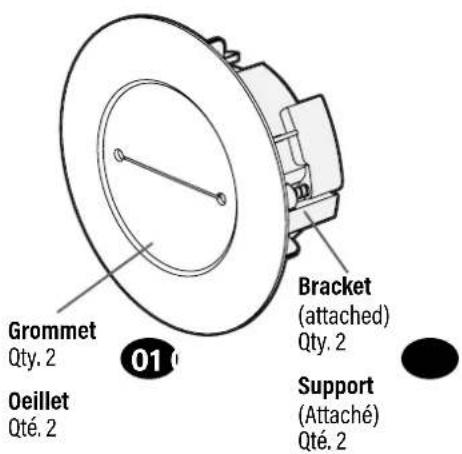

SUPPLIED PARTS - PIECES FOURNIES

Quantity shown for one (1) set Quantite indiquee pour un (1) ensemble

AVERTISSEMENT: Ce produit contient de petites pieces qui peuvent représentier un risque d'étouffement. Avant de commencer l'assemblage, assurez-vous que toutes les pieces sont presents et qu'elles ne sont pas endommages. Si une piece est manquante ou endommagee, contactez le Service a la clientele et non le détaillant. N'utilise jamais de pieces endommages!

INCLUDED·INCLUS

Embout d'entrainment (Scie cloche)

03

Hole Saw Scie cloche

04

TOOLS REQUIRED · OUTILS NÉCESSAIRES

Tape Measure Ruban à mesurer

Pencil Crayon

Electric Drill Perceuse electrique

Phillips Screwdriver Tournevis

Paint (optional)
Peinture (optionnel)

Surfaces are paintable to match your decor
Les surfaces peuvent etre peintes pour corresponda a votre decor

VERIFY WALL COMPATIBILITY - VÉRIFIER LA COMPATIBILITÉ DU MUR

Ce kit de cables est concu pour s'intégrer dans les murs interieurs et extérieurs construits avec:

Minimum Space into Wall: 3 in.
Espace minimum dans le mur: 3 pouces

Minimum Drywall Thickness: 1/2 in.
Épaissur minimale des cloisons sèches: 1/2 pouces

avec une isolation de type couffle peuvent nécessiter le retrait d'une partie de l'isolant à l'intérieur de la cavité.

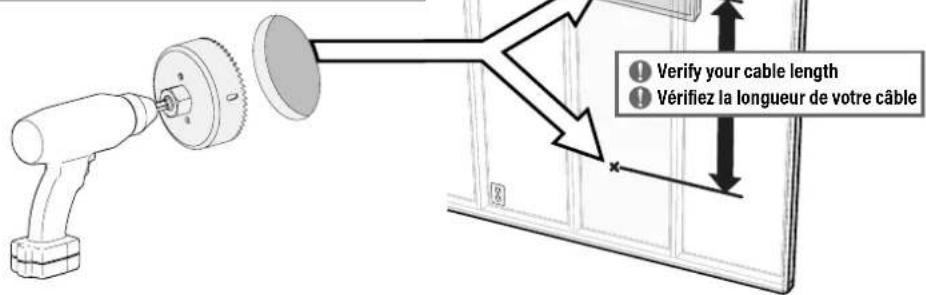

STEP1·ETAPE1

CUT HOLES·COUPER LES TROUS

ASSEMBLE ASSEMBLER

CUT COUPER

ASTUCE: Perceze le trou supérieur DERRIÈRE votre tueur et le trou inférieur DERRIÈRE vos composants de l'attissement.

STEP2·ETAPE2

ASSEMBLE·ASSEMBLER

INSERT BRACKETS

INSÉREZ DES SUPPORTS

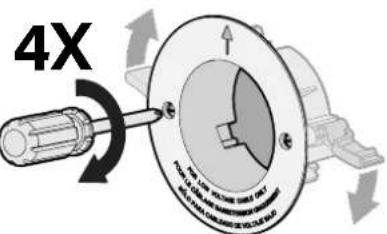

LOCK BRACKETS

SUPPORT DE VERROUILAGE

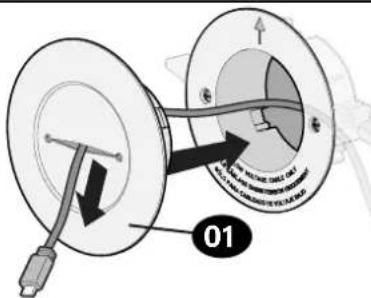

ROUTE CABLE(S)

FAIRE PASSER LES CÂBLES

CONNECT CABLES

CONNECTER LES CÂBLES

02

DO NOT remove the screws

ONE PAS retirer les vis

ASTUCE: Utilizez un fil de tirage pour tirer les cables à travers le mur.

SANUS

WE'RE READY TO HELP!

Legrand AV Inc.
