DA90353 - Support écran plat Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support double pour moniteur de bureau
Marque	Digitus
Modèle	DA90353
Dimensions (approx.)	Bras réglable en hauteur, rotation et inclinaison
Capacité de charge maximale	Jusqu'à 8 kg par bras (selon les modèles)
Alimentation	Aucune (support mécanique)
Fonctions principales	Ajustement de tension du vérin à gaz, pivotement, inclinaison, rotation, gestion des câbles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale. Tenir les petites pièces hors de portée des enfants.
Pièces détachées et réparabilité	Pièces de rechange disponibles sur demande auprès du fabricant.
Informations générales	Support universel pour moniteurs VESA 75x75 et 100x100 mm. Fixation par pince ou montage traversant.

FOIRE AUX QUESTIONS - DA90353 Digitus

Quel est le poids maximum supporté par chaque bras ?

Chaque bras peut supporter jusqu'à 8 kg (selon le modèle). Vérifiez le poids de votre moniteur avant installation.

Quelles sont les normes VESA compatibles ?

Le support est compatible avec les normes VESA 75x75 mm et 100x100 mm.

Comment régler la tension du vérin à gaz ?

Utilisez une clé hexagonale pour tourner la vis de réglage : dans le sens des aiguilles d'une montre pour réduire la tension (moniteurs légers) et dans le sens inverse pour l'augmenter (moniteurs lourds).

Puis-je fixer le support sur un bureau en verre ?

Il est déconseillé de fixer le support sur un bureau en verre fragile. Utilisez de préférence un bureau solide en bois ou en métal.

Comment installer le support sans percer ?

Utilisez la pince de serrage fournie. Desserrez la vis, placez la pince sur le bord de la table, puis serrez jusqu'à ce que le support soit bien fixé.

Que faire si le moniteur penche vers l'avant ?

Resserrez la vis de réglage de l'inclinaison ou ajustez la tension du vérin à gaz. Vérifiez également que les vis VESA sont bien serrées.

Comment cacher les câbles ?

Utilisez les cache-câbles intégrés le long du bras. Passez les câbles à l'intérieur et utilisez les serre-câbles fournis pour les maintenir en place.

Le support est-il adapté aux moniteurs incurvés ?

Oui, le support convient aux moniteurs incurvés tant que le poids et la compatibilité VESA sont respectés.

Comment nettoyer le support ?

Nettoyez avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange ?

Contactez le fabricant Assmann Electronic GmbH à l'adresse [e-mail] pour commander des pièces de rechange.

MODE D'EMPLOI DA90353 Digitus

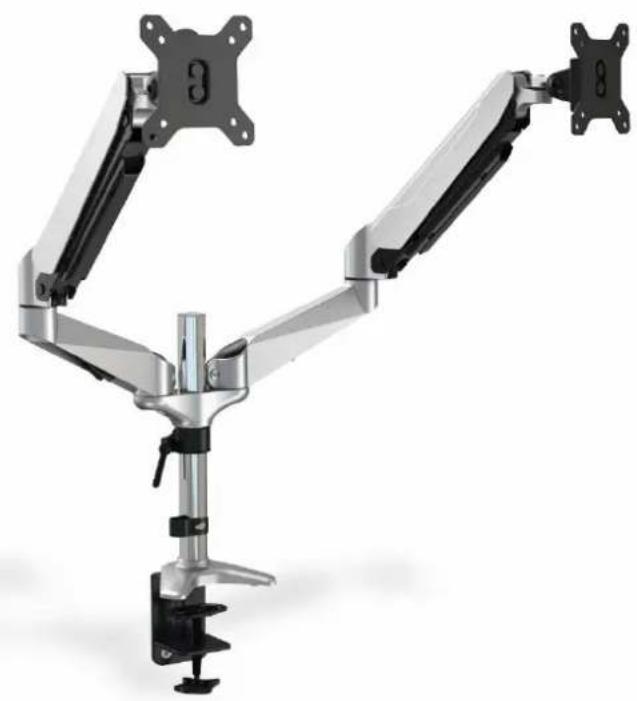

Support Universal Double Pour Moniteur De Bureau

Guide d'installation rapide

DA-90353

REMARQUE : Lisez l'intégralité du mode d'emploi avant de commencer l'in installation et le montage.

Assuntvee ou la surface de tousien supporce en aecourie le pocie combiné d'equipement et de tous les metux et composantes assses

• Utilise les vi de montage fourne et NE SERREZ PAS TRCP les vi de montage

• Ce produit contient de petites pieces qui peuvent cause un étautement si elles sont avallées. Eligirze ces pièces des enfants.

• Ce produit est destiné au travail, par exemple à l'airborne, l'aircraft, l'autoclave, l'acronomie, l'inférieure, l'inférieur, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'Inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure, l'inférieure,

P 1

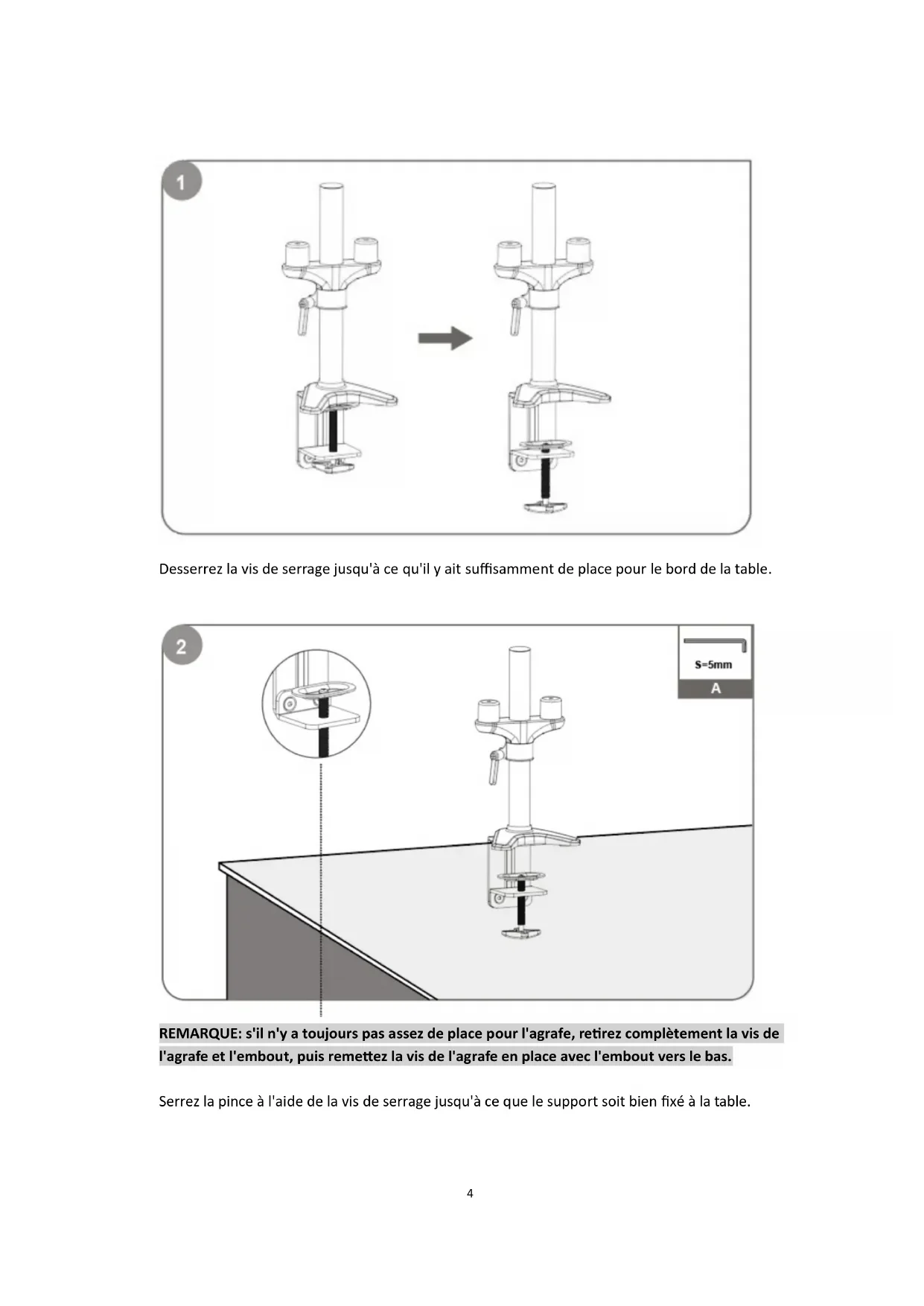

Desserrez la vis de serrage jusqu'à ce qu'il y ait suffisamment de place pour le bord de la table.

REMARQUE: s'il n'y a toujours pas assez de place pour l'agrafe, retirez complètement la vis de l'agrafe et l'embout, puis remettez la vis de l'agrafe en place avec l'embout vers le bas.

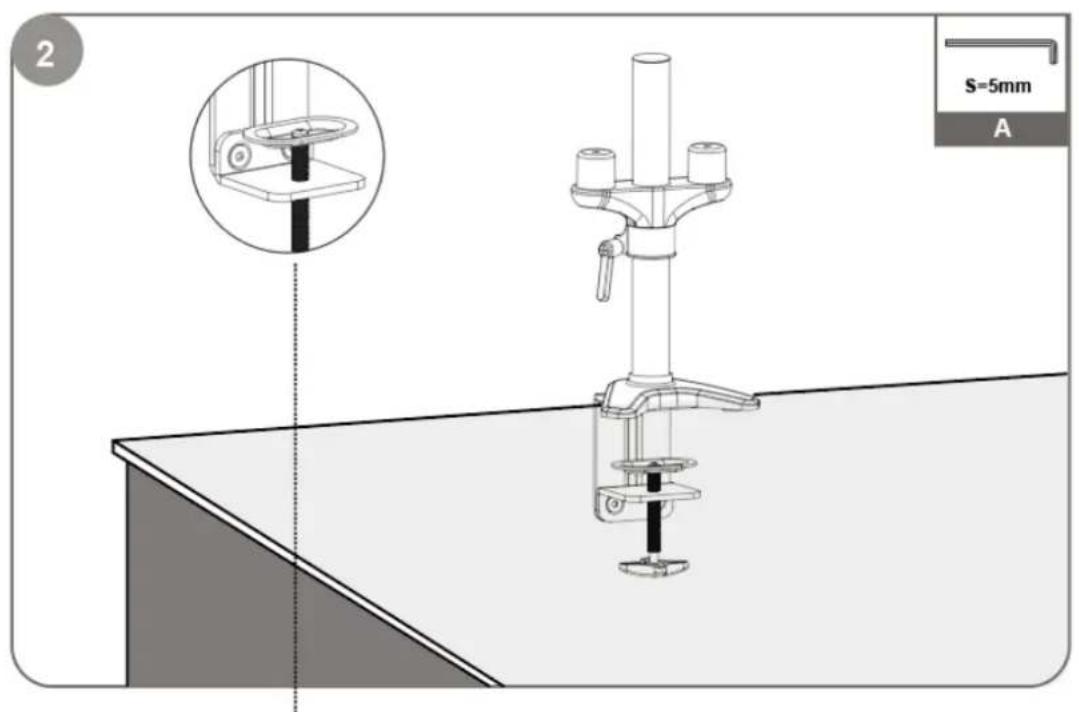

Serrez la pince à l'aide de la vis de serrage jusqu'à ce que le support soit bien fixé à la table.

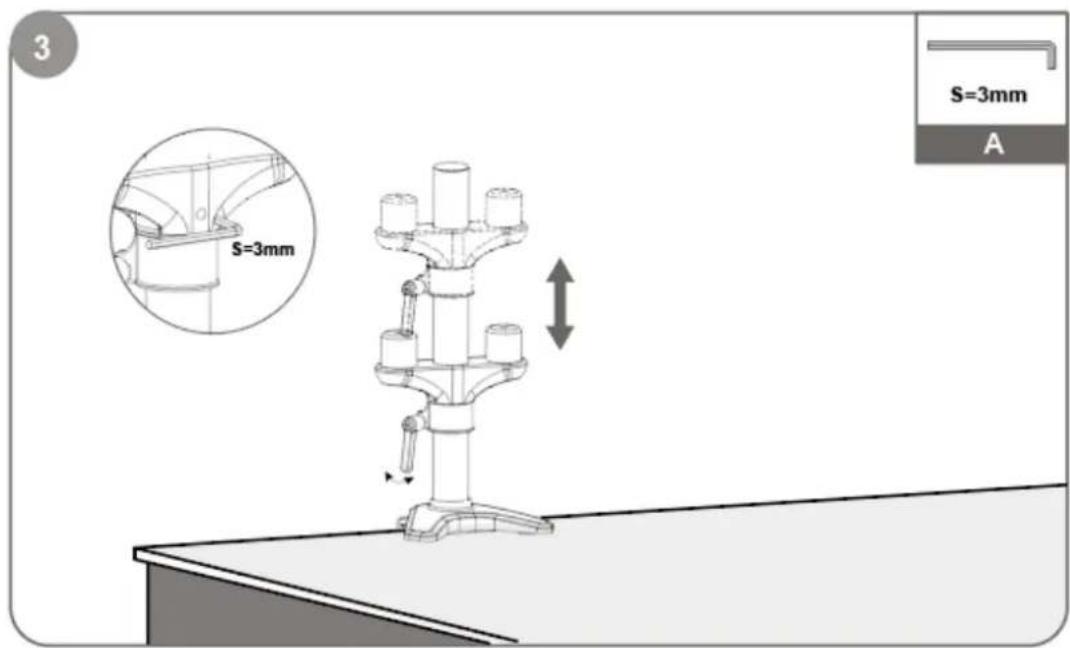

Réglez l'anneau de fixation à la bonne hauteur et vissez-le pour maintainir le support en place. Ajustez la piece de soutien en aluminium au-dessus de l'anneau de fixation et utilisez une clé hexagonale pour la fixer.

Insérez la vis dans le trou de la piece de support dans le capuchon décoratif.

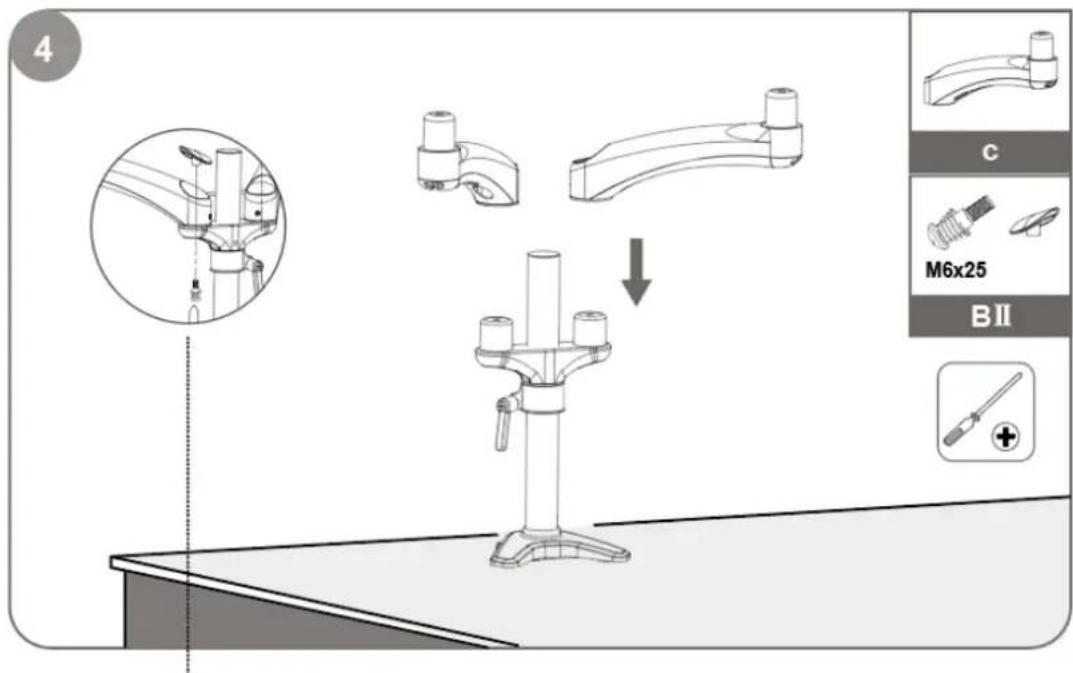

Insérez les bras d'extension dans la partie support.

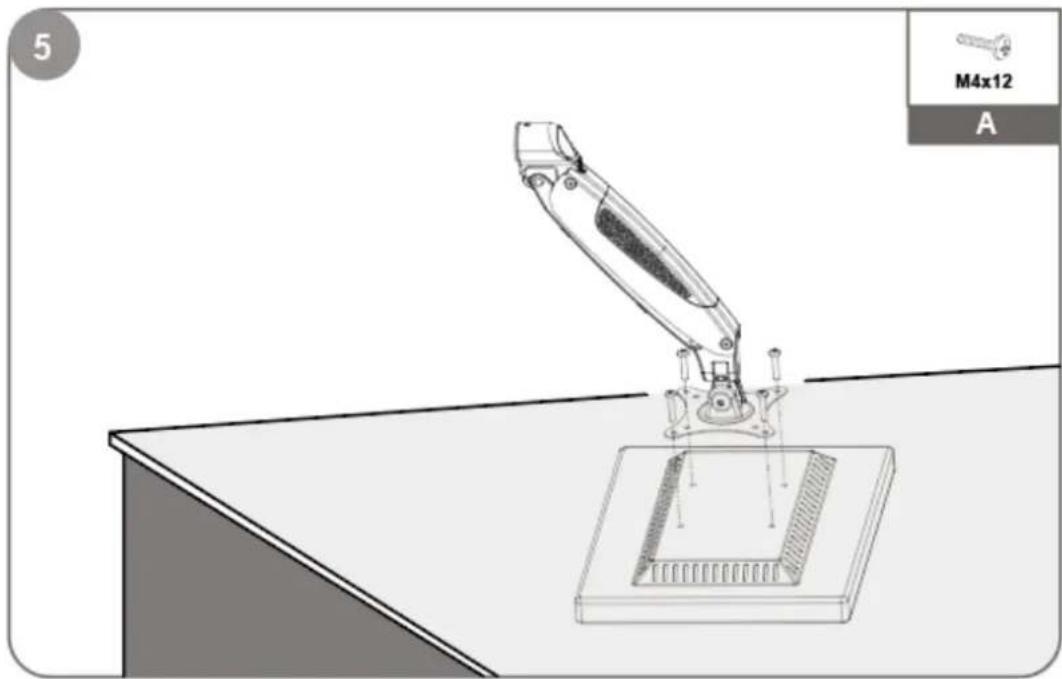

Montage affleurant: installez 4 vis à travers la plaque frontale sur les trous de fixation du moniteur.

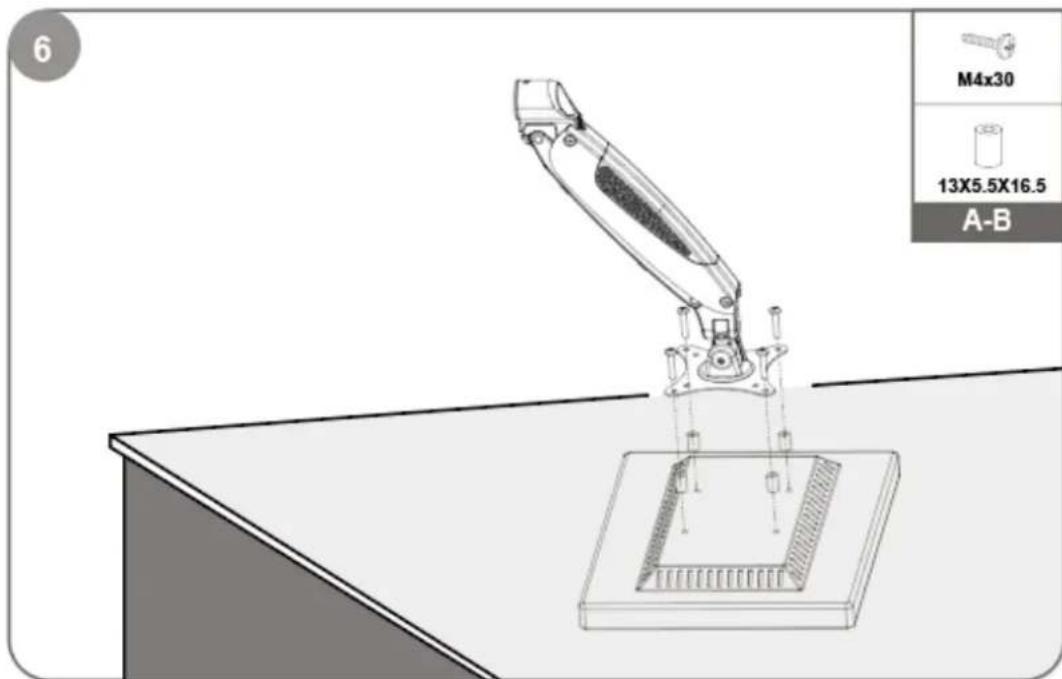

Installation dans la surface: placez 4 entreprises entre la plaque frontale et le moniteur. Fixez 4 vis à travers la plaque frontale et les entreprises sur les trous de fixation du moniteur.

Insérez la vis dans le trou de la potentie dans le capuchon décoratif.

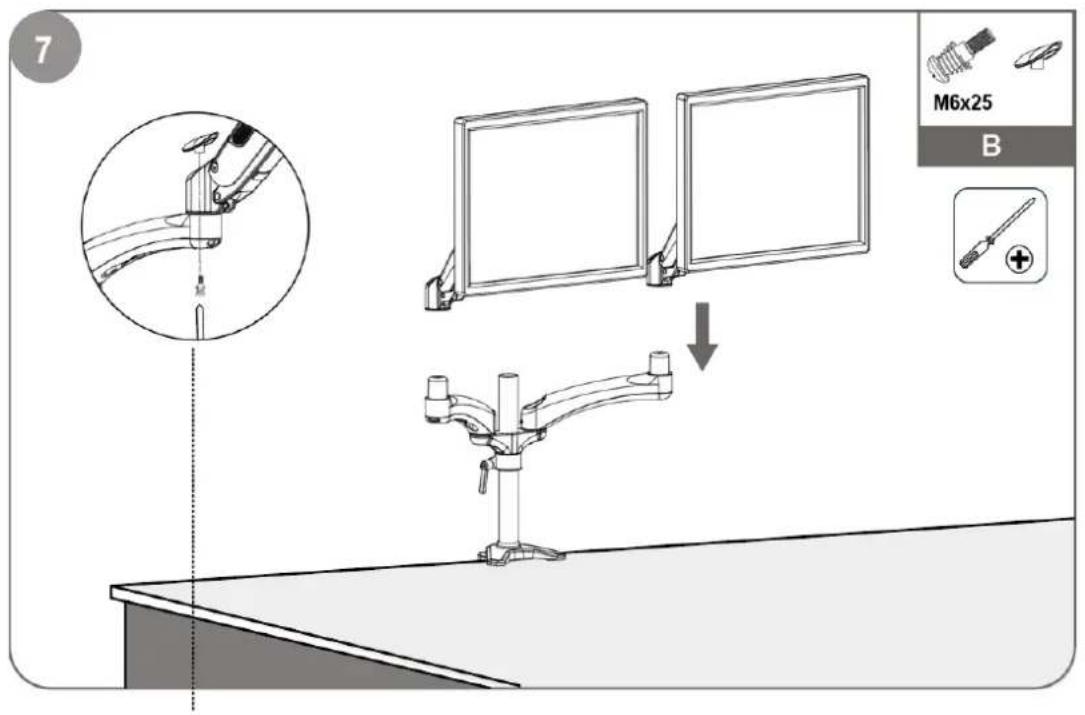

Soulevez le bras à ressort en même temps que le moniteur et placez-le sur le bras d'extension.

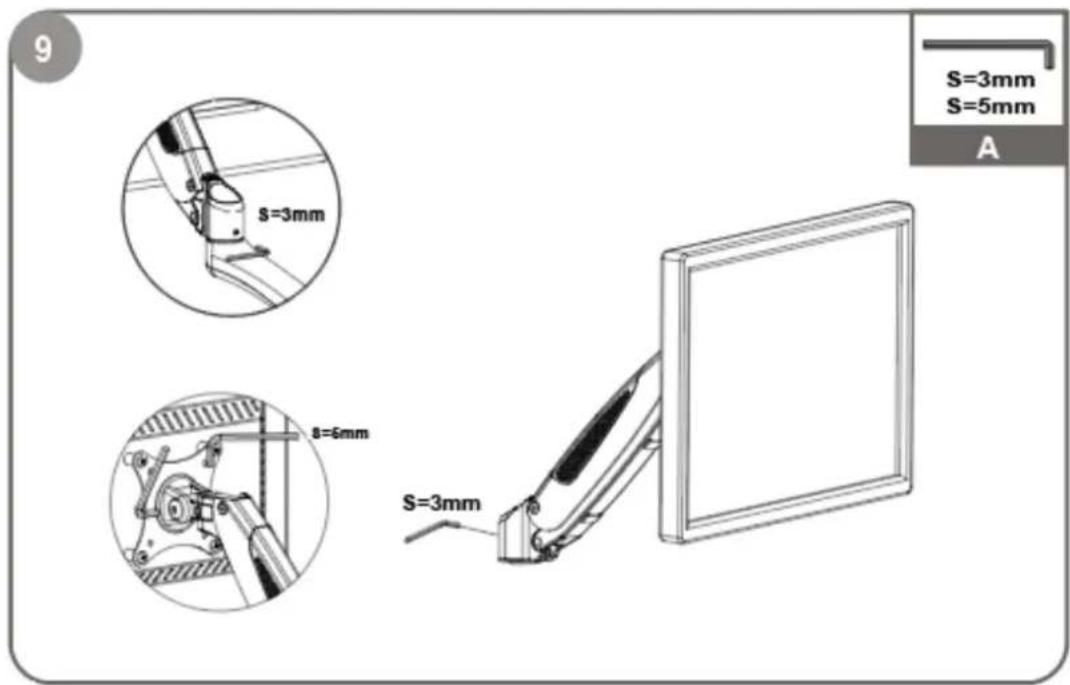

REMARQUE: Tournez dans le sens des aiguilles d'une montre pour réduire la tension pour les moniteurs plus légers et dans le sens inverse des aiguilles d'une montre pour augmenter la tension pour les moniteurs plus lourds.

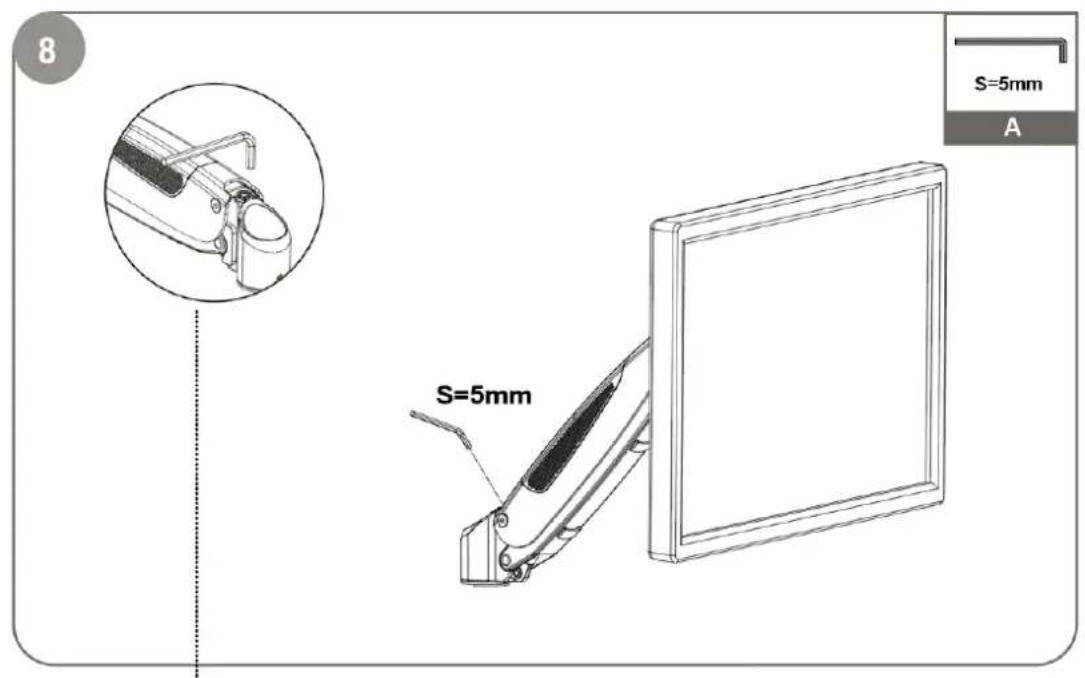

Utilisez une clé hexagonale pour régler la tension du bras du vérin à gaz en hauteur afin de tener compte des différents poids.

Utilisez une clé hexagonale pour régler l'amortissement pour le pivotement. Tournez dans le sens inverse des aiguilles d'une montre pour réduire l'amortissement et dans le sens des aiguilles d'une montre pour l'augmenter.

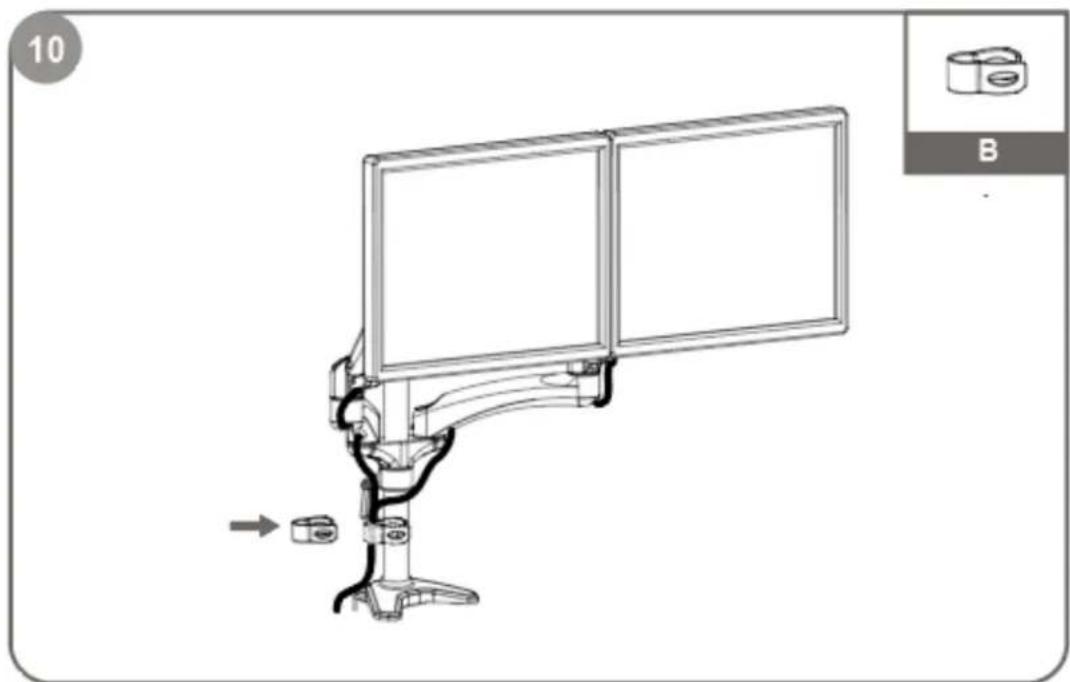

Insérez les câbles dans les cache-câbles. Utilisez des serre-câbles pour limiter les câbles à proximé du tube en acier.

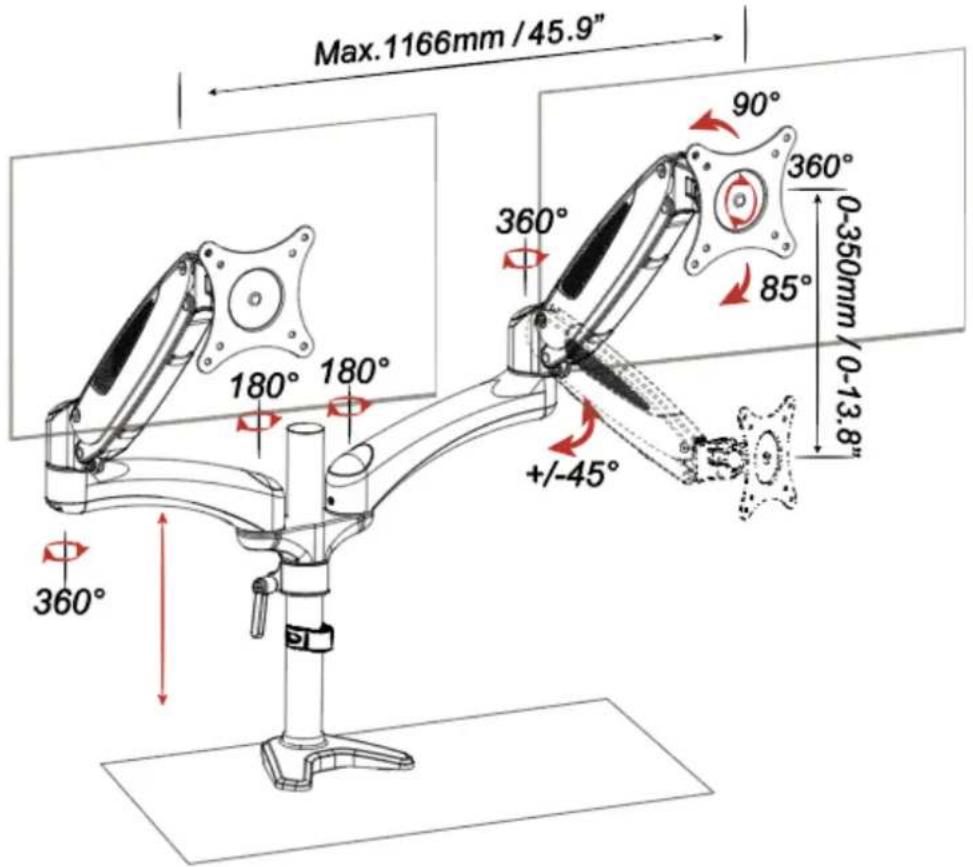

DIAGRAMME DE LA LIGNE DE PRODUITS

[e-mail]

Assmann Electronic GmbH

Auf dem Schuffel 3

58513 Ludenscheid

Alemania
