Caractéristiques techniques	Broyeur Rodcraft RC7128
Type d'appareil	Broyeur pneumatique
Pression d'utilisation	8 bars
Débit d'air	300 l/min
Poids	1,2 kg
Dimensions	Longueur : 200 mm, Largeur : 50 mm
Utilisation	Idéal pour le meulage et le polissage de surfaces métalliques
Maintenance	Vérifier régulièrement l'état des pièces, lubrifier selon les recommandations
Sécurité	Porter des lunettes de protection et des gants lors de l'utilisation
Informations générales	Compatible avec les accessoires standards de broyeurs pneumatiques

FOIRE AUX QUESTIONS - RC7128 Rodcraft

Comment démarrer le broyeur Rodcraft RC7128 ?

Pour démarrer le broyeur, assurez-vous que la machine est correctement branchée, puis appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si le broyeur ne fonctionne pas ?

Vérifiez que l'appareil est branché et que le fusible n'est pas grillé. Assurez-vous également que le réservoir de déchets n'est pas plein et que les lames ne sont pas bloquées.

Comment nettoyer le broyeur ?

Débranchez l'appareil avant de le nettoyer. Utilisez une brosse douce et un chiffon humide pour enlever les résidus. Ne plongez jamais le broyeur dans l'eau.

Les lames du broyeur sont-elles remplaçables ?

Oui, les lames du Rodcraft RC7128 sont remplaçables. Vous pouvez commander des lames de rechange auprès de votre revendeur ou sur le site officiel.

Quelle est la capacité de broyage du Rodcraft RC7128 ?

Le Rodcraft RC7128 a une capacité de broyage de 50 kg par heure, ce qui le rend idéal pour un usage domestique ou semi-professionnel.

Y a-t-il des précautions de sécurité à prendre en compte ?

Oui, portez toujours des lunettes de protection et des gants lors de l'utilisation du broyeur. Ne placez jamais vos mains à proximité des lames pendant le fonctionnement.

Comment régler la taille de la mouture ?

La taille de la mouture peut être réglée en ajustant le bouton de réglage situé sur le côté de l'appareil. Consultez le manuel pour des instructions détaillées.

Où puis-je trouver des pièces de rechange pour le Rodcraft RC7128 ?

Les pièces de rechange peuvent être commandées via le site officiel de Rodcraft ou auprès de revendeurs agréés.

Que faire si le broyeur émet un bruit anormal ?

Si vous entendez un bruit anormal, arrêtez immédiatement l'appareil et débranchez-le. Vérifiez si des objets étrangers bloquent les lames et consultez un professionnel si le problème persiste.

Quelle est la garantie du Rodcraft RC7128 ?

Le Rodcraft RC7128 est généralement livré avec une garantie de 2 ans, mais cela peut varier selon le revendeur. Vérifiez votre preuve d'achat pour plus de détails.

MODE D'EMPLOI RC7128 Rodcraft

1. Données techniques

Modèle

Vitesse

Puisance Virole

Consommation d'air

Poids

Dimensions LxWxH

Admission d'air

Diamètre interne conduite

Pression accous-tique Lda

Puis-sance accous-tique Lwa

Vibrations

Vitesse à vide

Sous charge

aHD

K

lb/kg

Lw

1 2 3

4 5 6 7 8 9 10 11

12

[RPM]

[M]

[mm]

[NL/min]

[kg]

[mm]

[puce]

[mm] [dB(A)] [dB(A)]

m/s2] [m/s2]

Pression max. 6.3bar(90psi)

σₐₕ : Niveau de vibration, k Incertitude; LpA Pression acoustique dB(A), KpA = KwA = 3 dB Incertitude.

Déclaration de niveau sonore et émissions de vibration (ISO 15744 and ISO 28927-12)

Toutes les valeurs sont justes à la date de cette publication. Pour obtenir les dernières informations, veuillez consulter www.rodcraft.com.

Les valeurs indiquées ont été mesurées lors d'essais en laboratoire, dans le respect des normes indiquées et elles correspondent aux valeurs déclarées des autres outils testés selon les mêmes normes. Ces valeurs indiquées ne conviennent pas à l'évaluation des risques et il est possible que les valeurs mesurées aux postes de travail individuels soient plus élevées. Les valeurs d'exposition réelles et les risques encourus par les utilisateurs individuels sont uniques et dépendant de la manière selon laquelle l'utilisateur travaille, de la pièce à usiner et de la conception du banc de travail, ainsi que du temps d'exposition et de la condition physique de l'utilisateur. Nous, RODCRAFT PNEUMATIC TOOLS, ne pouvons pas être tenus responsables des conséquences de l'utilisation de valeurs déclarées, soit que les valeurs reflètent l'exposition effective, dans une évaluation des risques individuelle sur le lieu de travail pour lequel nous n'avons aucun contrôle. Cet outil peut provoquer un syndrome de vibrations transmises aux mains-bras s'il n'est pas manié de manière ajustable. Un guide de l'UE pour gérer les vibrations sur les mains se trouve sur www. preurop. eu/uploads/documents/pdf/PN3-02-NV. Declaration info sheet_0111. pdf. Nous recommandons un programme de surveillance sanitaire pour détecter les symptômes précoces pouvant être liés à l'exposition au bruit ou aux vibrations, pour que la procédure de gestion puisse être modifiée afin d'empêcher les infirmités.

2. Type(s) de machine

• Ce produit est conçu pour l'élimination de matière en utilisant des abrasifs. Aucune autre utilisation n'est autorisée. Réservé à un usage professionnel.
• Veuillez lire attentivement les instructions avant de démarrer la machine.

3. Utilisation (voir figures 01, 02 & 03)

• Installez correctement les accessoires à l'outil.
• Connectez l'appareil comme le montre la Fig. 01
• Pour démarrer la machine, appuyez simplement sur la gachette (A). La vitesse de la machine augmente en augmentant la pression sur la gachette. Relâchez la gachette pour arrêter.

4. Lubrification

• Utilisez un graisseur de ligne d'air à la norme d'huile SAE # 10, ajusté à deux gouttes par minute. Si un graisseur de ligne d'air ne peut pas être utilisé, ajouter de l'huile de moteur à air à l'entrée une fois par jour.

5. Maintenance

Suivez la réglementation environnementale du pays local concernant la manipulation et la mise au rebut de tous les composants. - Les travaux d'entretien et de maintenance doivent être réalisés par un personnel qualifié utilisant les pièces de rechange authentiques. Contactez le fabricant ou votre revendeur le plus proche pour des conseils techniques ou si vous avez besoin de pièces de rechange. - Toujours s'assurer que la machine est débranchée de la source d'alimentation afin d'éviter tout déclenchement accidentel. - Démontez et inspectez l'outil tous les 3 mois s'il est utilisé quotidiennement. Remplacez les pièces endommagées ou usées. - Pièces de forte usure sont soulignées dans la liste des pièces. Pour minimiser les temps morts, les kits d'entretien suivants sont recommandés :

• La mise au rebut de cet équipement doit respecter la législation du pays concerné. Tous les appareils endommages ou qui ne fonctionnent pas correctement DOIVENT ETRE MIS HORS SERVICE.
• Les réparations doivent uniquement être effectuées par le personnel de maintenance.

7. Déclaration de conformité CE

Nos: Rodcraft Customer Center - Langemarckstr. 35 bis 45141 Essen - Germany

Type(s) de machine: Meuleuses pneumatiques

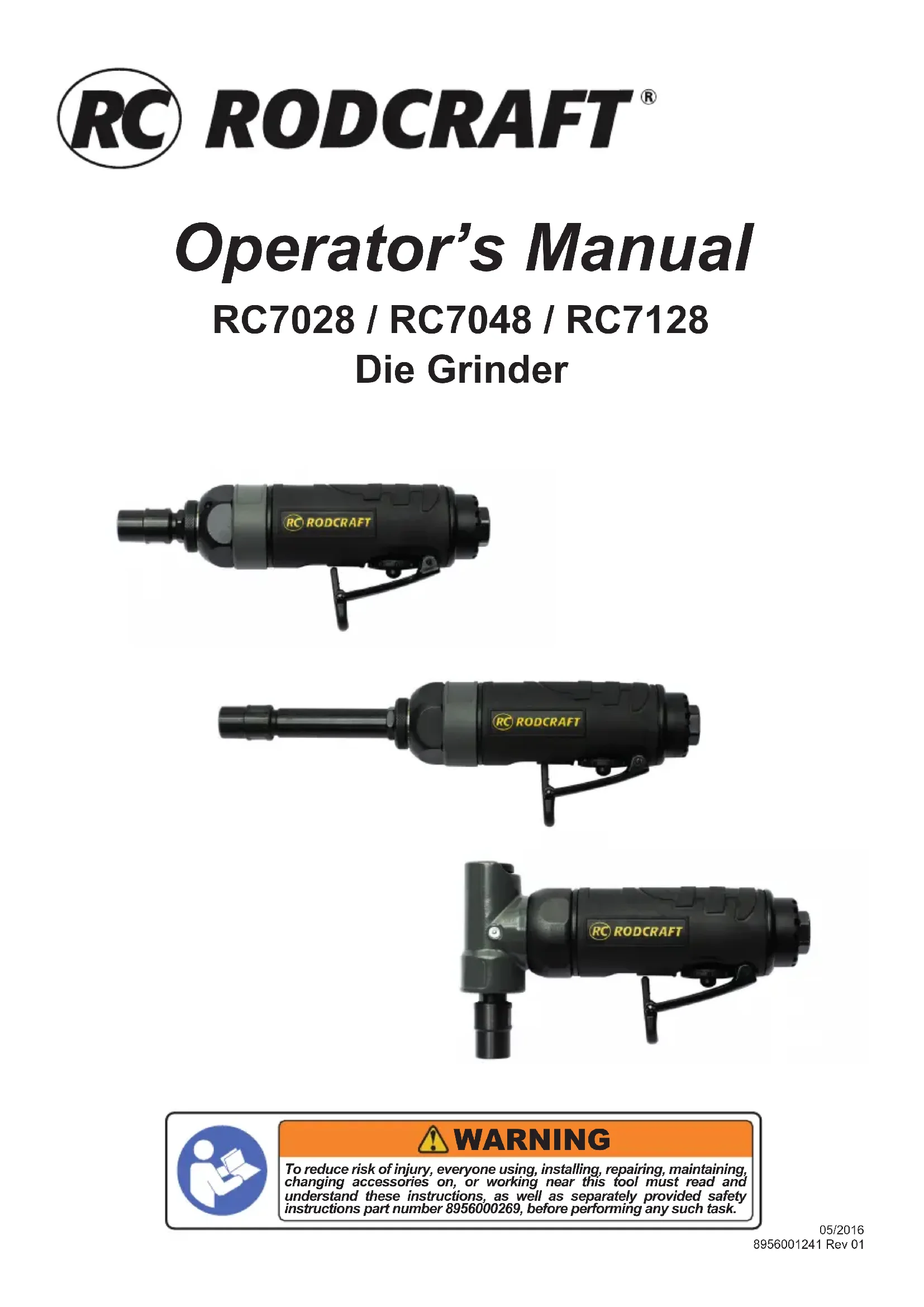

Déclarons que les produits : RC7028 / RC7048 / RC7128 Numéro de série : 001 - 999

Origine du produit: TAIWAN

est conforme aux exigences de la directive "Machines" du conseil concernant la législation des États membres 2006/42/EC (17/05/2006)

Norme(s) harmonisée(s) applicable(s) : EN ISO 11148-9:2012

Nom et fonction de l'émetteur : Pascal Roussy (R&D Manager)

Lieu et date : Saint-Herblain, 17/05/2016

Dossier technique disponible auprès du siège social européen. Pascal Roussy R&D manager, CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint-Herblain - France

Tous droits réservés. Toute utilisation ou reproduction non autorisée du contenu ou d'une partie du contenu est interdite. Cette restriction s'applique en particulier aux marques de commerce, dénominations de modèle, numéros de pièces et plans. N'utiliser que des pièces homologuées. Aucun dommage ou défaut de fonctionnement résultant de l'utilisation de pièces non homologuées n'est couvert par la garantie ou la responsabilité de produits.

Modelo

Velocidad

Potencia fijación

Consumo de aire

Peso

Dimensiones LxWxH

Admisión de aire

Diámetro Ø de manguera interna

Presión sonora \(L_{pA}\)

Potencia sonora \(L_{wA}\)

Vibración

Velocidad libre

Conarga

\(a_{hd}\)

K

lb/kg

w

1 2 3

4 5 6 7 8 9 10 11

12

[RPM]

[V]

[mm]

[NL/min]

[kg]

[mm]

[Pulgada]

[mm] [dB(A)] [dB(A)]

[m/s2] [m/s2]

Avant toute utilisation ou intervention sur l'outil, veillez à ce que les informations suivantes ainsi que les instructions fournies dans le guide de sécurité aient été lues, comprises et respectées. (Code article 8956000269).
