MODE D'EMPLOI CAP448 Audac

Scheme synoptique des modèles de la série CAP 6

Précautions 7

Consignes de sécurité 7

Attention - Réparations 8

Déclaration de conformité CE 8

Déchets d'équipements électriques et électroniques (DEEE) 8

Avertissement 8

Chapitre 1: Brochages et connecteurs 9

Normes de connexion 9

Cablage du système 9

Chapitre 2 : Faces avant et arrêté 10

Présentation de la face avant 10

Description de la face avant 10

Presentsation de la face arriere 11

Description de la face arriere 11

Chapitre 3: Raccordement de l'amplificateur 12

Connexions d'entrée 12

Connexions de sortie 12

Chapitre 4: Informations supplémentaires 14

14

Notes 16

Introduction

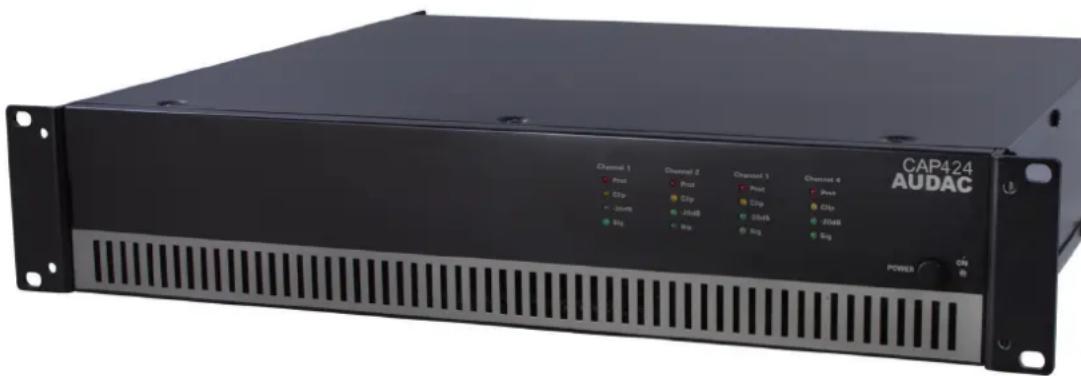

Amplificateurs de puissance multicanaux en 100 V

La série CAP est composée d'amplificateurs de puissance multicanaux professionnelles en 100V , qui diffèrent par leur nombre de canaux et leur puissance de sortie. Differentes configurations de sortie avec deux et quatre canaux et des puissances nominales de 240 watts et 480 watts pour chaque canal sont disponibles.

Cela offre une solutionSouple pour les systèmes de distribution audio multizone ayant deux zones independantes ou plus.

Ils sont conçus comme des amplificateurs pratiques n'ayant que les commandes et connexions nécessaires, d'ou une grande simplicité d'utilisation et d'installation. Le haut rendement et la fiabilité des appareils sont le résultat de l'emploi d'alimentations à découvert en combinaison avec une technologie d'amplificateur de Classe D. Un ventilateur contrôle par la température maintain constamment toutes les pieces dans la bonne plage thermique de fonctionnement, en évitant un bruit excessif. Un circuit de protection polyvalent intégré protège contre le courant continu, les court-circuits, la surchauffe, la surcharge et il limite le signal si nécessaire.

Les connexions d'entrée se font sur des connecteurs XLR symétriques et des connecteurs de sortie de renvoi sont prévus pour brancher d'autres amplificateurs. Parallelement, chaque canal possède un commutateur de filtré passé-haut (400 Hz) et un potentiamètre de réglage de gain.

Les connexions de sortie se font au moyen de barrettes fiables et tout cela est logé dans un boîtier de construction solide occupant deux unités (2U) d'espace rack 19".

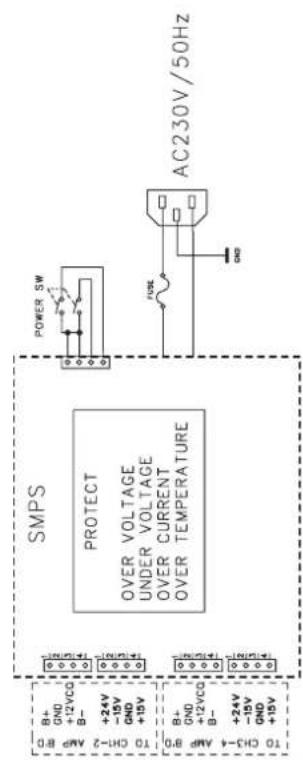

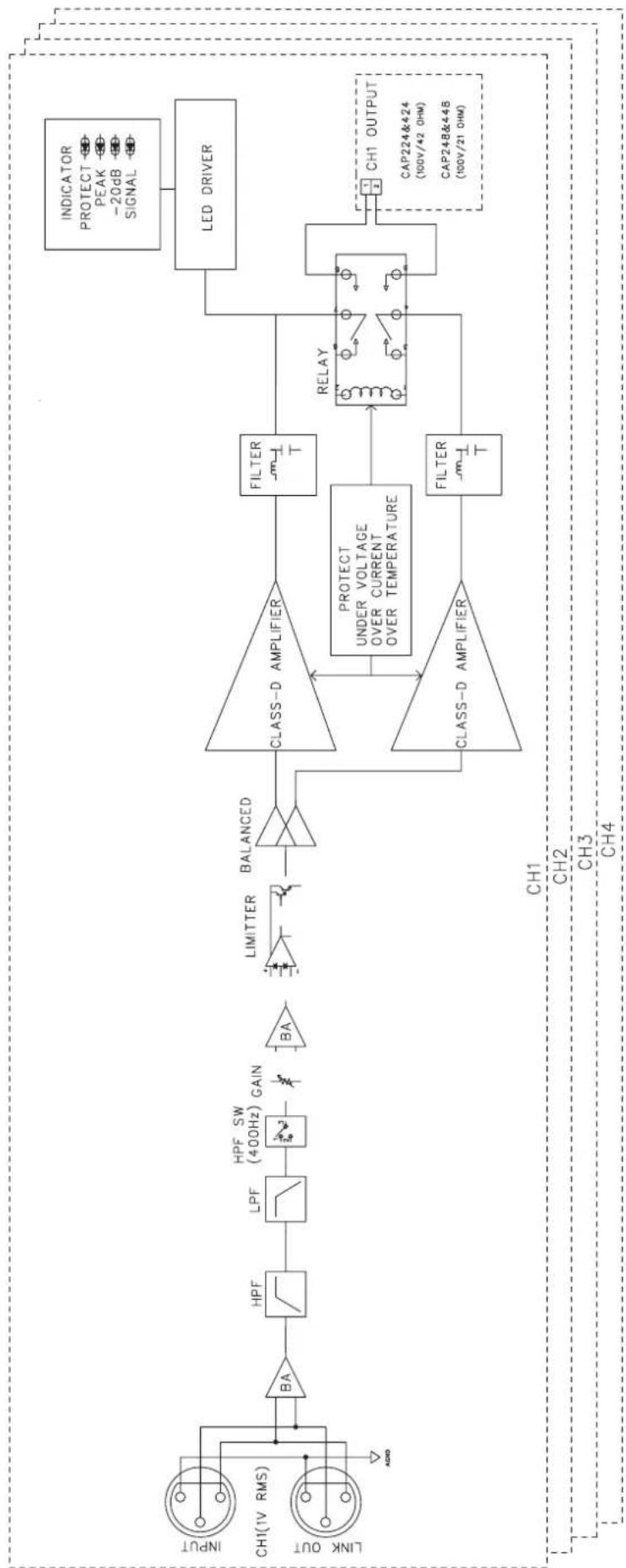

Scheme synoptique des modèles de la série CAP

Précautions

LISEZ LES INSTRUCTIONS SUIVANTES POUR VOTURE PROPRE SECURITE

CONSERVEZ TOUJOURS CES INSTRUCTIONS. NE LES JETEZ JAMAIS.

MANIPULEZ TOUJOURS CETTE UNITE AVEC SOIN.

TENEZ COMPTE DE TOUS LES AVERTISSEMENTS.

SUIVEZ TOUTES LES INSTRUCTIONS.

N'EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE, À L'HUMIDITE, À TOUT RUISSELLEMENT OU ECLABOUSSURE DE LIQUIDE. NE PLACEZ JAMAIS D'OBJET REMPLI DE LIQUIDE SUR CET APPAREIL.

AUCUNE SOURCE DE FLAMME NUE, TELLE QU'UNE BOUGIE ALLUMEE, NE DOIT ETRE PLACEE SUR L'APPAREIL.

NE PLACEZ PAS CETTE UNITE DANS UN ENVIRONNEMENT CLOS, TEL QU'UNE ETAGERE OU UN PLACARD. VEILLEZ À CE QUE L'UNITE SOIT REFROIDIE PAR UNE VENTILATION ADEQUATE.

N'OBSTRUEZ PAS LES OUVERTURES DE VENTILATION AVEC DES JOURNAUX, NAPPES, RIDEAUX, RIDEAUX, ETC. NE LAISSEZ AUCUN OBJECT ENTRER DANS LES OUVERTURES DE VENTILATION.

LAISSEZ TOUJOURS 10 CM DE LIBRE À L'AVANT ET À L'ARRÊRE DE L'APPAREIL POUR ASSURER UNE CIRCULATION D'AIR SUFFISANTE.

N'INSTALLALLEZ PAS CETTE UNITE À PROXIMATE D'UNE QUELCONQUE SOURCE DE CHALEUR TELLE QUE DES RADIATEURS OU AUTRES APPAREILS DÉGAGEANT DE LA CHALEUR.

NE PLACEZ PAS CETTE UNITE DANS DES ENVIRONNEMENTS SOUMIS À DE HAUTS NIVEAUX DE POUSSIÈRE, CHALEUR, HUMIDITÉ OU VIBRATIONS.

CETTE UNITE N'EST CONÇUE QUE POUR UNE UTILISATION EN INTÉRIEUR. NE L'UTILISEZ PAS EN EXTÉRIER.

PLACEZ L'UNITÉ SUR UNE BASE STABLE OU MONTEZ-LA DANS UN RACK STABLE.

N'UTILISEZ QUE LES OPTIONS ET ACCESSOIRES SPECIFIÉS PAR LE FABRICANT.

DEBRANCHÉZ CETTE UNITE PENDANT LES ORAGES OU SI ELLE DOIT RESTER INUTILISÉE DE FAÇON PROLONGÉE.

NE BRANCHES CETTE UNITE QU'A UNE PRISE SECTEUR AVEC MISE A LA TERRE.

LA FICHE SECTEUR OU DE L'APPAREIL SERT DE DISPOSITIF DE DÉCONNEXION, ET DOIT DONC RESTER FACILEMENT ACCESSIBLE

N'UTILISEZ L'APPAREIL QUE DANS DES CLIMATS TEMPERÉS

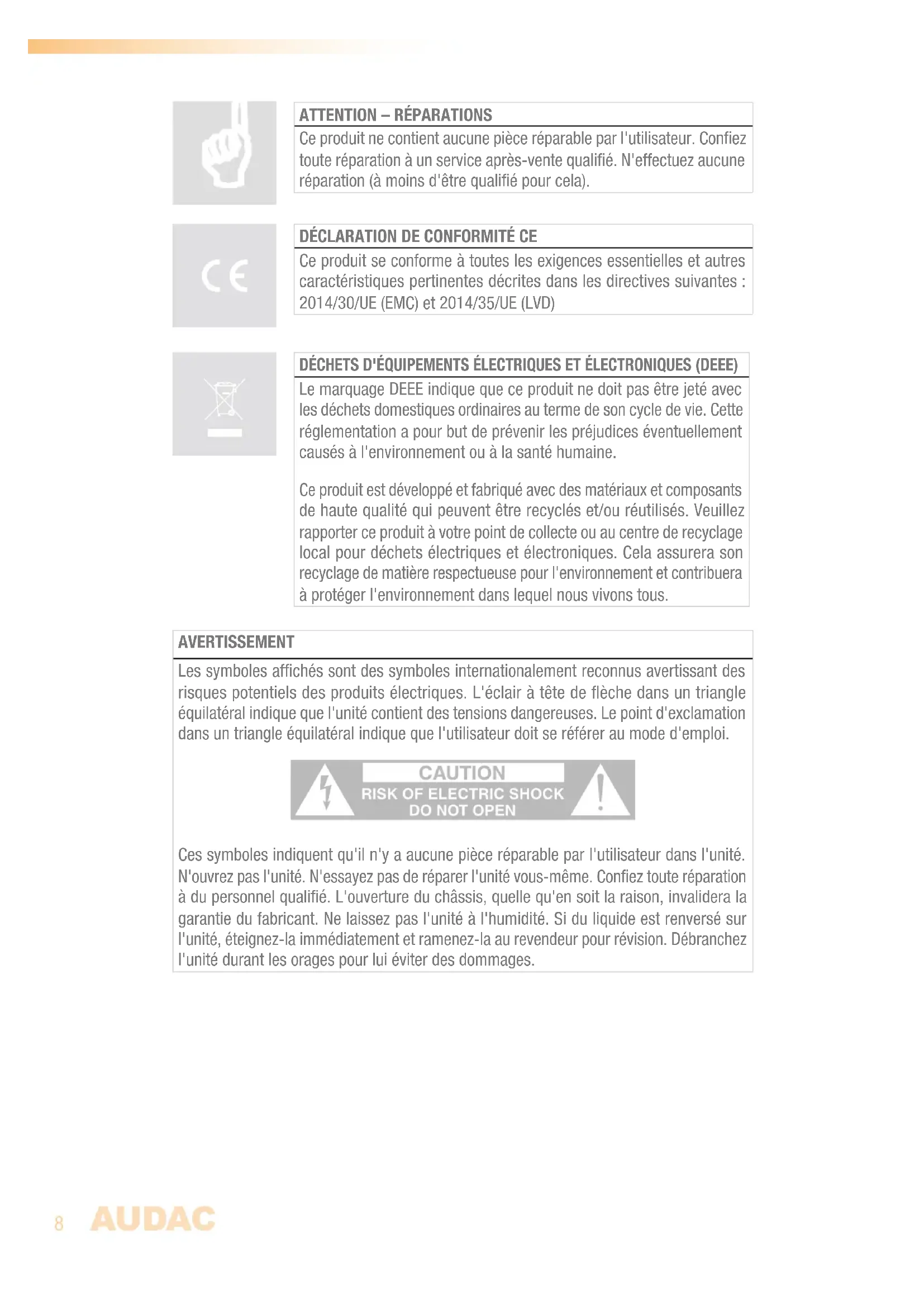

ATTENTION - RÉPARATIONS

Ce produit ne contient aucune piece réparable par l'utilisateur. Confiez toute réparation à un service après-vente qualifié. N'effectuez aucune réparation (à moins d'être qualifié pour cela).

DECLARATION DE CONFORMITE CE

Ce produit se conforme à toutes les exigences essentielles et autres caractéristiques pertinentes décrites dans les directives suivantes : 2014/30/UE (EMC) et 2014/35/UE (LVD)

DECCHETS D'ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES (DEEE)

Le marquage DEEE indique que ce produit ne doit pas etre jetec avec les déchets domestiques ordinaires au terme de son cycle de vie. Cette reglementation a pour but de prevenir les prejudices eventuellement causés à l'environnement ou à la santé humaine.

Ce produit est développé et fabriqué avec des matériaux et composants de haute qualité qui peuvent être recyclés et/ou réutilisés. Veuillez rapporter ce produit à votre point de collecte ou au centre de recyclage local pour déchets électriques et electroniques. Cela assurera son recyclage de matière respectue pour l'environnement et contribuera à protégger l'environnement dans lequel nous vivons tous.

AVERTISSEMENT

Les symboles affichés sont des symboles internationalement reconnus avertissant des risques potentiels des produits électriques. L'éclair à tête de flèche dans un triangle équilatéral indique que l'unité contient des tensions dangereuses. Le point d'exclamation dans un triangle équilatéral indique que l'utilisateur doit se référer au mode d'emploi.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

Ces symboles indiquent qu'il n'y a aucune piece réparable par l'utilisateur dans l'unité. N'ouvre pas l'unité. N'essayez pas de réparer l'unité vous-même. Confiez toute réparation à du personnel qualifié. L'ouverture du chassin,quelle qu'en soit la raison, invalidera la garantie du fabricant. Ne laissez pas l'unité à l'humidité. Si du liquide est renversé sur l'unité, éteignez-la immidiatement et ramenez-la au revendeur pour révision. Debranchez l'unité durant les orages pour lui éviter des dommages.

Chapitre 1

Brochages et connecteurs

NORMES DE ConnexION

Les connexions d'entrée et de sortie des équipements audio AUDAC sont faites conformément aux normes de câblage internationales des équipements audio professionnels.

Cinch (RCA) :

Pour les connexions asymétriques d'entrée ligne

Pour les connexions symétriques d'entrée ligne

Broche 1: Masse

Broche 2: Signal +

Broche 3: Signal -

Pour les connexions symétriques de renvoi de signal

Broche 1 :

Masse

Broche 2: Signal +

Broche 3: Signal -

Câblage du système

Le câblage du système doit être effectué en respectant les règles suivantes, pour garantir son bon fonctionnement en toutes circonstances.

1. Câble d'enceinte pour sorties amplifiées :

Minimum 2 × 1,5 ~mm^2

Si la distance est supérieure à 15 m : 2 x 2,5 mm²

1. Sources musicales et sorties de zone :

Doivent estre raccordees au moyen de cables audio et de connecteurs de haute qualite.

Chapitre 2 Faces avant et arrêté

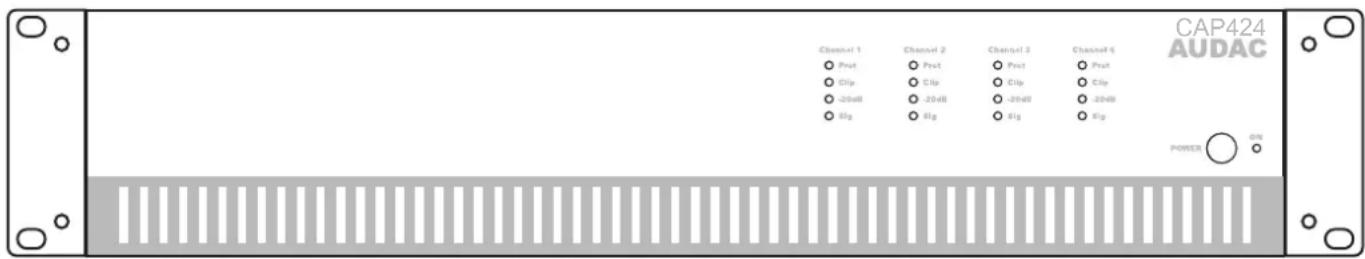

Présentation de la face avant

Description de la face avant

La face avant de la série CAP varie légèrement en fonction de la configuration des sorties et de la puissance nominale, mais sinon son agencement est globalement similaire pour tous les amplificateurs CAP.

Interrupteur d'alimentation

Un interrupteur d'alimentation permet d'allumer et d'eteindre l'amplificateur, la LED témoin bleue située pres de l'interrupteur s'allumant quand l'appareil est sous tension.

LED temoins

Pour chaque canal, quatre LED tímoignent du fonctionnement de l'amplificateur. La LED Sig verte s'allume si un signal est present, tandis que la LED -20dB s'allume quand le niveau du signal entrant dépasse -20 dBu. La LED Clip s'allume quand le canal fonctionne au niveau maximal. Pour s'assurer du meilleur rapport signal/bruit, la LED Clip ne doit s'allumer que sur les pics de signal.

Une LED Clip qui s'allume fréquèment indique que l'amplificateur va saturer, et qu'un son « échéité » (avec distorsion) sera produit en sortie. La LED Prot (Protection) s'allume en cas de surchauffe ou de détéction d'une défaillance. Quand la LED Prot est allumée, aucun signal n'est envoyé aux sorties. Les LED Prot s'allument également pendant quelques secondes lors de la mise sous tension de l'amplificateur, et elles s'éteignent progressivement lorsqu'on étèint l'amplificateur.

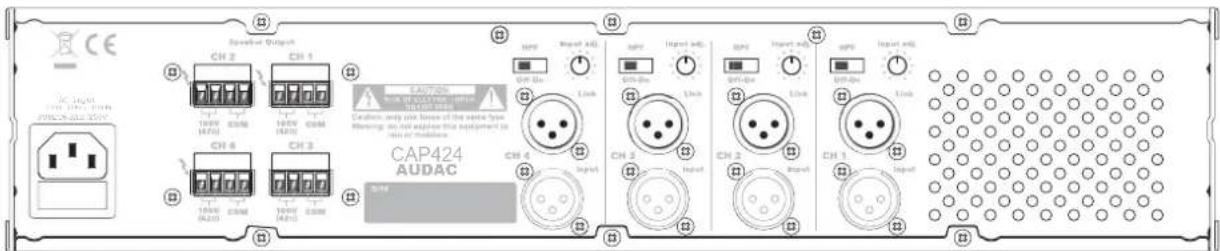

Présentation de la face arrrière

Description de la face arrière

La face arrière de la série CAP varie légèrement en fonction de la configuration des sorties et de la puissance nominale, mais sinon son agencement est globalement similaire pour tous les amplificateurs CAP. Un connecteur d'entrée XLR avec un connecteur de sortie de renvoi XLR, un commutateur de filtre passé-haut, un potentiomètre de contrôle de gain et un connecteur de sortie à barrette sont disponibles pour chaque canal.

Entrée d'alimentation secteur avec fusible

L'alimentation secteur (CA 230 V/50 Hz) doit entreir par cette prise. La connexion se fait au moyen d'un cable d'alimentation IEC et bénéficia d'un fusible. Lors du remplacement du fusible, assurez-vous que la valeur du fusible de rechange correspond a celle du fusible d'origine (CAP224 : T4AL/250 V - CAP248 : T6,3 AH/250 V - CAP424 : T6,3 AH/250 V - CAP448 : T12 AH/250 V).

Commutateur de filtré passé-haut (HPF)

Ce commutateur permet d'activer et de désactiver le filtré passé-haut (HPF pour High Pass Filter) intégré. Lorsque le filtré est activé, les fréquences inférieures à 400 Hz sont supprimées.

Cela peut être utile pour éliminer les ronflements et bruits de basse fréquence causés par des équipements externes et pour protéger les enceintes de dommages causés par des transitoires de basse fréquence excessifs.

Potentiomètre de contrôle de gain (Input adj.)

Chaque canal est équipé d'un bouton de commande de gain permettant de régler individuellement son niveau.

Connexions pour enceintes (Speaker Output)

Les connexions de sortie pour enceintes se font sur des barrettes à 4 broches, ce qui permet de connecter des enceintes à haute impédance (100 V) aux sorties de l'amplificateur.

Connexions d'entree (Input et Link)

Les connexions d'entrée de l'amplificateur se font sur des connecteurs XLR symétriques. Chaque canal possède un connecteur d'entrée XLR (Input) et un connecteur de sortie de renvoi XLR (Link). Le signal de la source, du préamplificateur ou du mélangeur doit être adressé aux connexions d'entrée XLR. Et avec les connecteurs de sortie de renvoi, le signal peut être transféré à plusieurs amplificateurs.

Chapitre 3

Raccordement de l'amplificateur

REMARQUE

Assurez-vous que l'alimentation est coupée avant d'apporter une quelconque modification aux connexions de l'amplificateur.

Connexions d'entrée

Les connexions d'entrée de l'amplificateur se font au moyen de connecteurs XLR symétriques.
Chaque canal possède un connecteur d'entrée XLR et un connecteur de sortie de renvoi XLR.

Le signal de la source, du préamplificateur ou du mélangeur doit être adressé aux connexions d'entrée XLR (Input). Et avec les connecteurs de sortie de renvoi (Link), le signal peut être transféré à plusieurs amplificateurs.

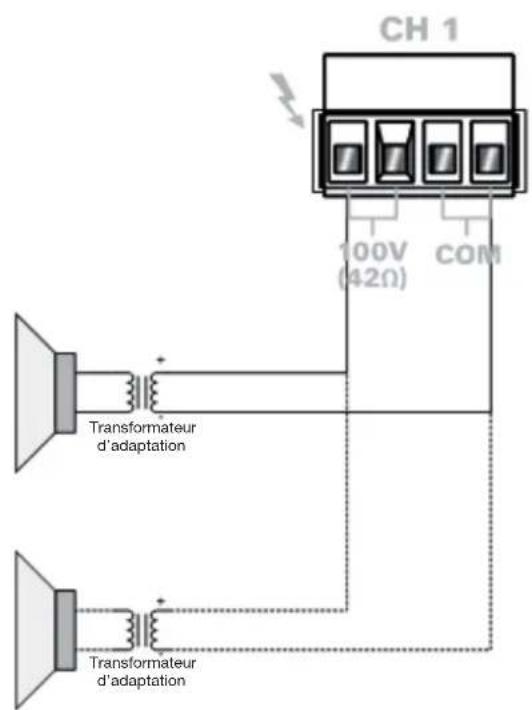

Connexions de sortie

Les connexions de sortie pour enceintes se font sur des barrettes à 4 broches, ce qui permet de connecter des enceintes à haute impédance (100 V) aux sorties de l'amplificateur.

Le tableau ci-dessous donne la tension de sortie, l'impédance et la puissance maximale pour chaque amplificateur.

	Tension de sortie	Impédance Alimentation électrique
CAP224	100 volts	42 ohms	240 watts
CAP248	100 volts	21 ohms	480 watts
CAP424	100 volts	42 ohms	240 watts
CAP448	100 volts	21 ohms	480 watts

Les enceintes 100 volts peuvent être connectées en parallèle sur les sorties de l'amplificateur tant que la charge/impédance maximale n'est pas dépassée. Le nombre d'enceintes pouvant être ainsi connectées dépend de la puissance/impédance de chaque enceinte connectée.

Chapitre 4 Informations supplémentaires

Caracteristiques techniques

Puissance de sortie CAP224 2 x 240 watts

(1 kHz, DHT 1 %) CAP248 2 x 480 watts

CAP424 4 x 240 watts

CAP448 4 x 480 watts

Réponse en fréquence 50 Hz - 18 kHz

Rapport signal/bruit >90 dB

Distorsion harmonique totale ^+ bruit < 0,3%

Réjection de mode commun 70 dB

Diaphonie >70 dB

Entrées Type Ligne symétrique

Connecteurs Entree XLR femelle

Sortie de renvoi XLR male

Impedance 10 kohms

Sensibilité

1 VRMS

Sortie Type

Connecteurs Barrette a 4 broches 5,08mm

Impedance CAP224/424 42 ohms

CAP248/448

21 ohms

Commandes

Commutateur de filtre passage-haut (400Hz)

Gain

Voyants Alimentation (ON)

Prot (protection)

Clip (écretage)

-20 dB

Sig (signal)

Protection Court-circuit CC

Surchauffe

Surcharge

Limineur

Système de refroidissement Ventilateur contrôle par la température

Technologie des amplificateurs

Alimentation electrique Type A decoupage

Plage CA 230 V/50 Hz

Consommation electrique Au repos CAP224/248 50 watts

CAP424/448 89 watts

1/8 de la puissance nominale

CAP224 115 watts

CAP248 187 watts

CAP424 218 watts

CAP448 440 watts

1/3 de la puissance nominale

CAP224 221 watts

CAP248 400 watts

CAP424 435 watts

CAP448 870 watts

Poids CAP224 7,2 kg

CAP248 7,5 kg

CAP424 8,35 kg

CAP448 8,85 kg
