Caractéristiques techniques	Radiateur 360 mm, compatible avec les systèmes de montage standard
Type de refroidissement	Refroidissement liquide
Dimensions	Longueur : 396 mm, Largeur : 120 mm, Hauteur : 27 mm
Poids	Environ 2,5 kg
Matériaux	Aluminium pour le radiateur, cuivre pour le bloc de watercooling
Compatibilité des sockets	Intel LGA 115x, LGA 1200, AMD AM4
Utilisation	Idéal pour les configurations de gaming et les stations de travail hautes performances
Maintenance	Vérification régulière du niveau de liquide, nettoyage des radiateurs
Sécurité	Éviter les fuites de liquide, ne pas exposer à des températures extrêmes
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - ES Orbiter 360 TS Alphacool

Comment installer le système de refroidissement Alphacool ES Orbiter 360 TS ?

Pour installer le système, commencez par éteindre votre ordinateur et débrancher tous les câbles. Retirez le panneau latéral du boîtier. Fixez le radiateur de 360 mm à l'emplacement prévu, en utilisant les vis fournies. Installez les ventilateurs sur le radiateur, en veillant à respecter la direction du flux d'air. Ensuite, fixez le bloc de refroidissement sur le processeur en appliquant une pâte thermique si nécessaire. Branchez tous les câbles d'alimentation et de contrôle, puis remettez le panneau latéral en place.

Le système de refroidissement fait du bruit, que faire ?

Si vous entendez un bruit excessif, vérifiez si les ventilateurs sont correctement fixés et qu'aucun câble ne les frotte. Assurez-vous que les ventilateurs tournent dans le bon sens. Si le bruit persiste, envisagez de nettoyer les ventilateurs et le radiateur pour éliminer la poussière accumulée.

Comment puis-je vérifier si le système de refroidissement fonctionne correctement ?

Pour vérifier le bon fonctionnement, surveillez la température de votre processeur à l'aide d'un logiciel de monitoring. Assurez-vous que les températures restent dans les limites recommandées. De plus, écoutez les ventilateurs pour détecter tout bruit anormal et vérifiez que l'eau circule correctement dans le circuit de refroidissement.

Quelle est la capacité du réservoir du système de refroidissement ?

Le réservoir du système de refroidissement Alphacool ES Orbiter 360 TS a une capacité d'environ 500 ml. Assurez-vous de le remplir avec le liquide de refroidissement approprié si le niveau est bas.

Que faire si le liquide de refroidissement fuit ?

Si vous constatez une fuite, éteignez immédiatement votre ordinateur et débranchez-le. Essuyez le liquide et inspectez le système pour identifier l'origine de la fuite. Serrez les connexions si nécessaire ou remplacez les pièces défectueuses. Il est également recommandé de consulter le service client d'Alphacool pour des conseils supplémentaires.

Le système de refroidissement est-il compatible avec mon boîtier ?

Le Alphacool ES Orbiter 360 TS nécessite un boîtier compatible avec un radiateur de 360 mm. Vérifiez les spécifications de votre boîtier pour vous assurer qu'il dispose de suffisamment d'espace pour accueillir le radiateur et les ventilateurs.

Comment entretenir le système de refroidissement ?

Pour entretenir le système, nettoyez régulièrement les ventilateurs et le radiateur pour éviter l'accumulation de poussière. Vérifiez le niveau de liquide de refroidissement et remplacez-le si nécessaire. Assurez-vous également de surveiller les températures et les performances pour détecter tout problème potentiel.

MODE D'EMPLOI ES Orbiter 360 TS Alphacool

Safety instructions
Sicherheitschinweise
Avis de sécurité

Digital guide Digitale Anleitung Guide digital

EN

Accessories

DE

Zubehor

FR

Accessoires

D

Alphacool ES Orbiter 360 TS

Art.Nr. 11932

Approved liquids

1300W (à une température ambiente de 23°)

Tension

12V DC

Pression d'eau admissible

0.8 Bar

Hauteur de refoulement max.

3.125m

Fillport

1xG1/4"

Température de fonctionnement

admissible

75°C

Raccordements d'eau

2x61/4"

Compensation d'air

1xG1/4"

Puisance absorbee

17.7W

E

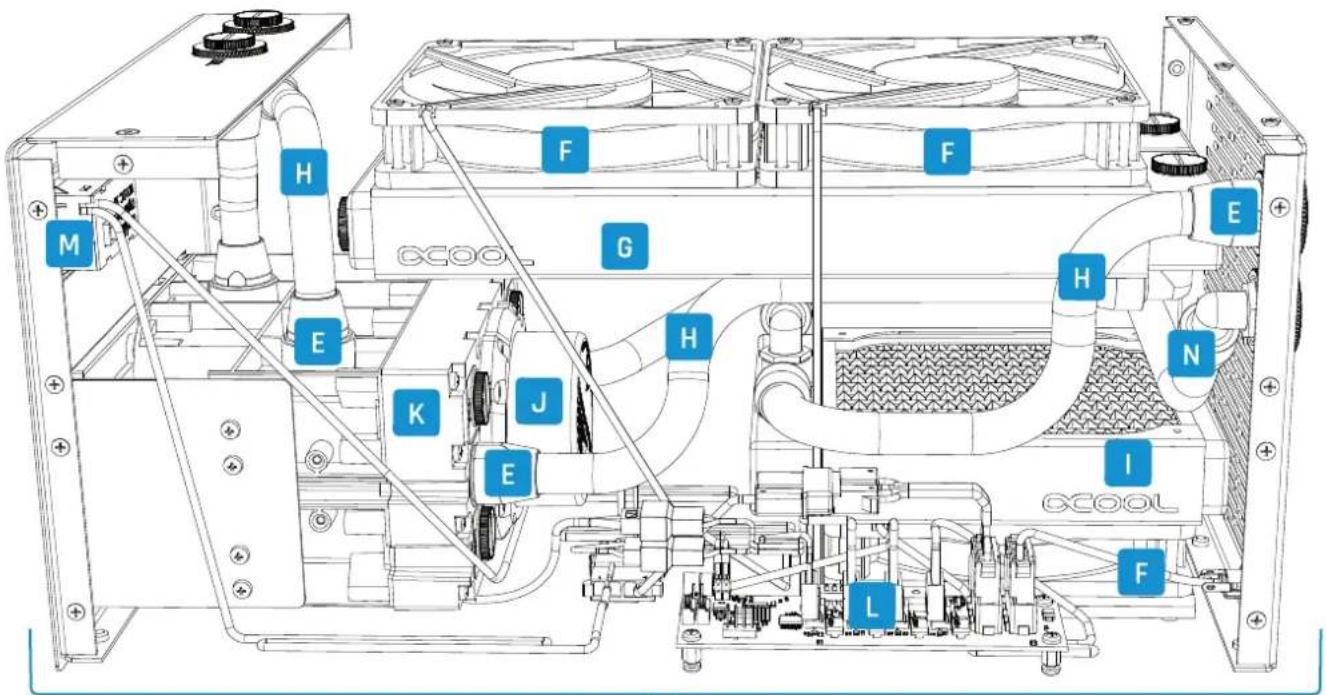

Alphacool HF Anschraubtülle TPV - 12,7/7,6mm Gerade - Black

Art.Nr. 17453

EN	Technical specifications	DE	Technische Spezifikationen	FR	Spefications techniques
F	Alphacool Core 120 mm fan PWM 0-2500rpm (120x120x25mm)Art.Nr. 24852
G	Alphacool NexXxoS HPE-30 Full Copper 240mm RadiatorArt.Nr. 14376
H	Alphacool Schlauch AlphaTube TPV 12,7/7,6 - Black Matte 3,3m (10ft) Retailbox 330cmArt.Nr. 18605
I	Alphacool NexXxoS HPE-30 Full Copper 120mm RadiatorArt.Nr. 14468
J	Alphacool Eispumpe VPP755 - Single Edition V.3Art.Nr. 13294
K	Alphacool Eisfach - Single Laing D5 - Dual 5,25 Bay StationArt.Nr. 13304
L	Alphacool ES Guardian 4Port Powerfan HubArt.Nr. 25158
M	Alphacool Core Temperatursensor mit C/F DisplayArt.Nr. 17573
N	Alphacool HF Anschraubtülle TPV Metall - 90° drehbar 12,7/7,6mm - BlackArt.Nr. 17455

EN

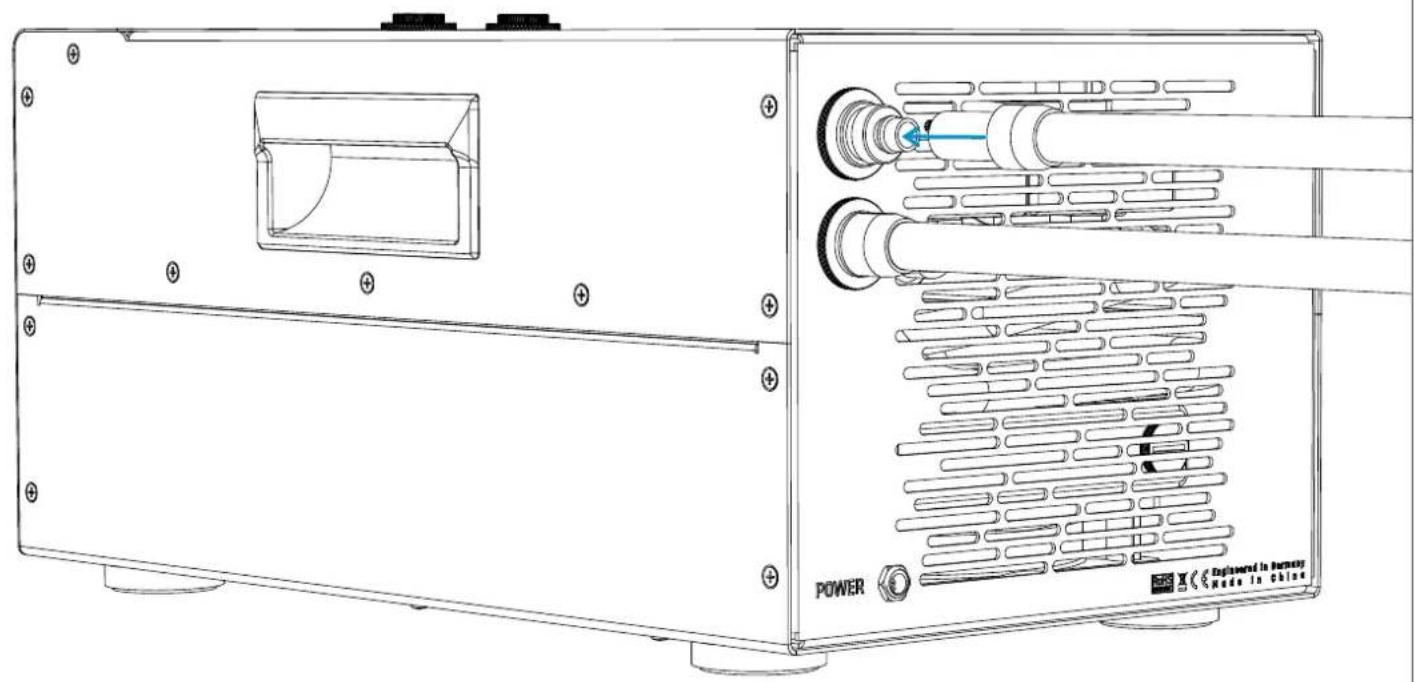

Installation des raccordements d'eau

EN

Fill coolant

DE

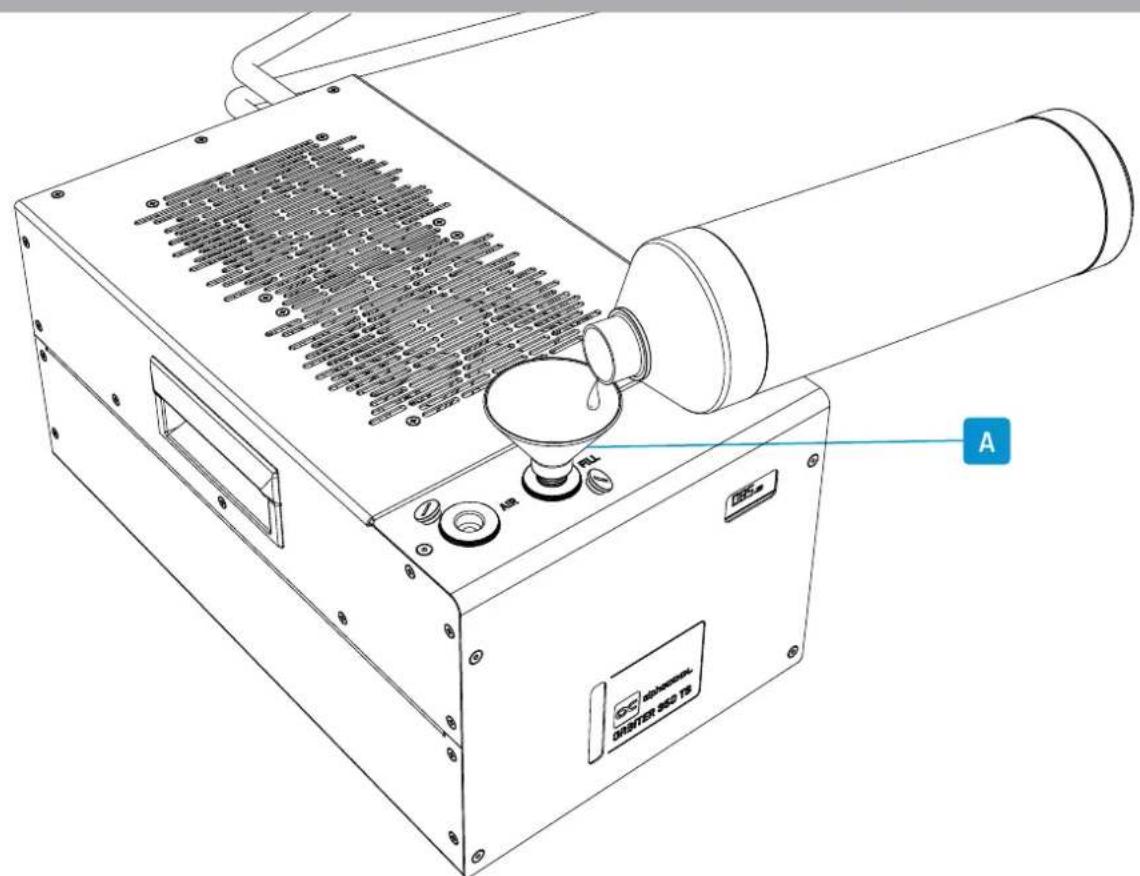

Remplir le liquide de refroidissement

Ne pas faire fonctionner l'Orbiter sans le liquide de refroidissement!

La pompe fait des bruits inhabituels?

Cause

Il y a des quantités d'air dans le système et/ou il manque du liquide de refroidissement.

Résolution

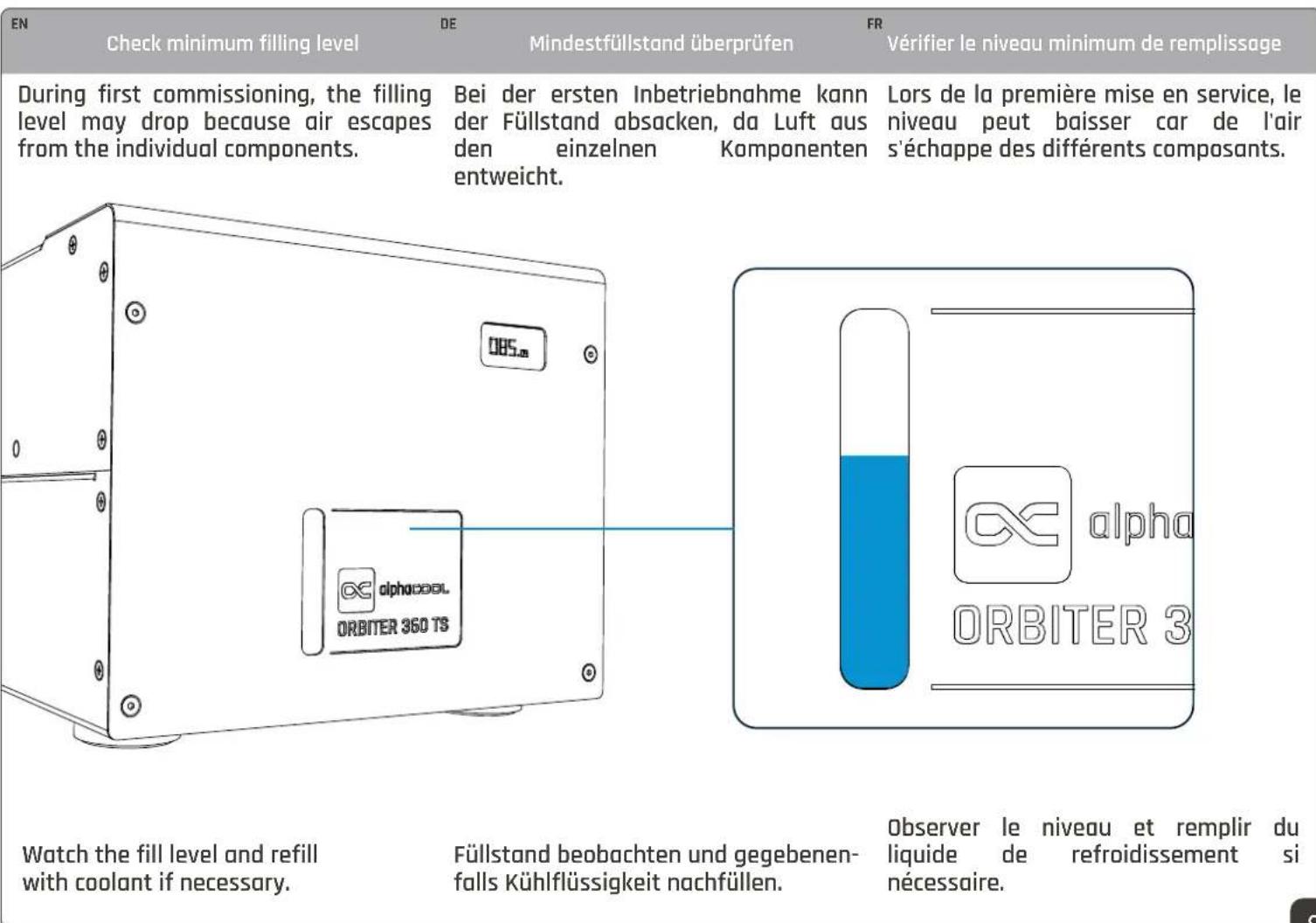

Ouvrir l'orifice d'aération, ajouter du liquide de refroidissement si nécessaire. Surveillance le niveau minimum de replissage.

Le signal d'alarme retentit?

Cause

La pompe et/ou le ventilateur sont en panne.

Résolution

Faireoirirleau,faireverifierl'appareilpar unpersonnel qualifie et/ouretourner la piecedefectueuse.

Le système ne pompe pas d'eau?

Cause

La pompe est défectueuse.

Résolution

Faire contrôle la pompe par un personnel qualifié et/ou returner la pompe.

De l'eau s'échappe du système?

Cause

Les raccords et/ou les tuyaux sont mal montés et/ou defectueux.

Résolution

Eteindre l'appareil, controller les raccords et/ou les tuyaux, les serrer si nécessaire ou returner les pieces.

L'orbiteur ne démarre pas?

Cause

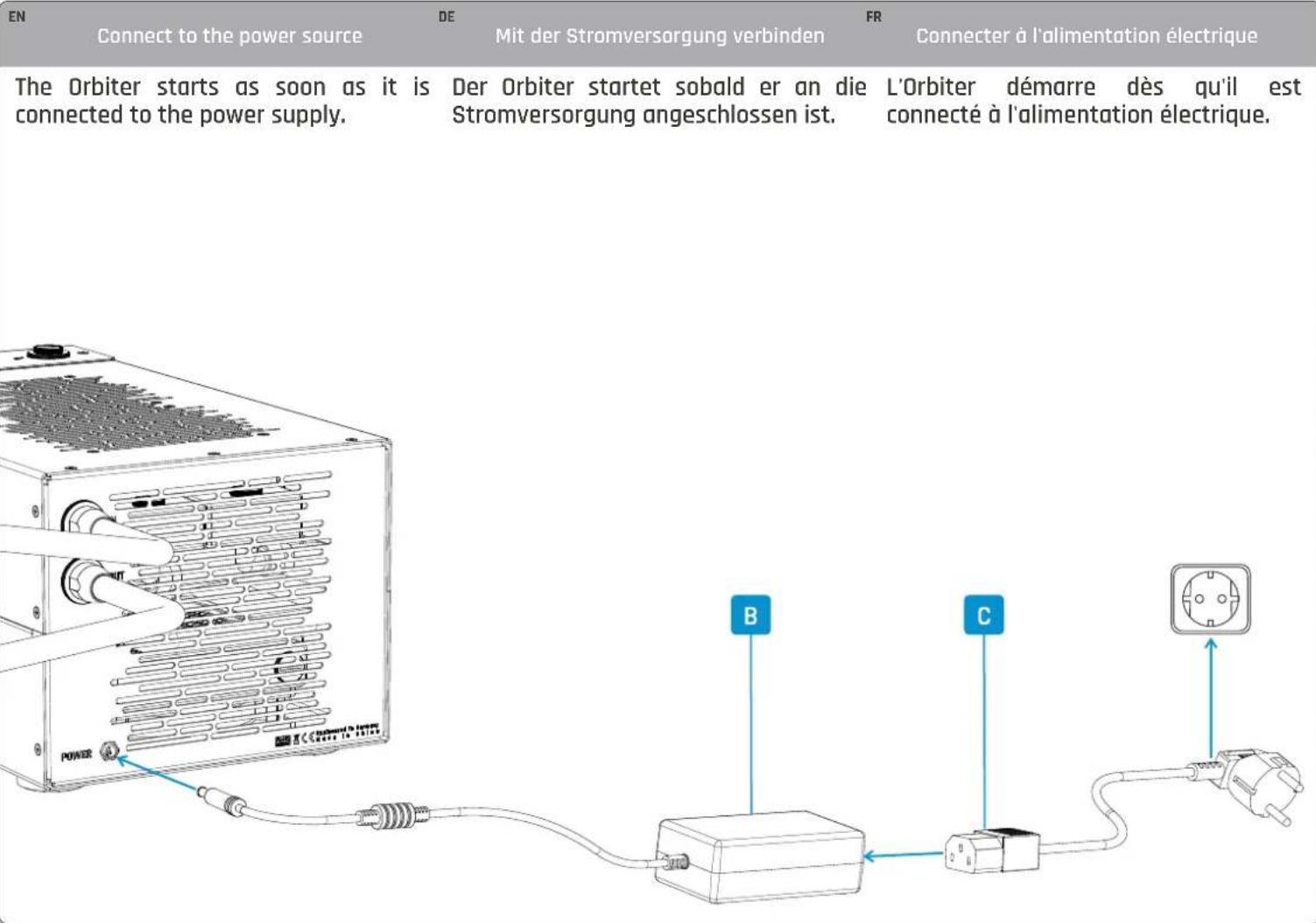

Le bloc d'alimentation est defectueux et/ou la fiche n'est pas correctement inseree.

Résolution

Remplacer le bloc d'alimentation et/ou vérifier l'alimentation electrique.

La température est trop élevé?

Cause

L'arrivee d'air est entravee et/ou la puissance a refroidir de 1500 watts est depassee.

Résolution

Dépoussiérer la ventilation et/ou réduire la puissance des sources de chaleur, connecter un deuxième orbiteur si nécessaire.
