Notice FENDER Duff McKagan Deluxe Precision Bass - page 1
1 / 5
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Guitare basse électrique
Marque Fender
Modèle Duff McKagan Deluxe Precision Bass (014-6510-XXX)
Corps Bois massif (non précisé)
Manche Érable, profil Modern "C"
Touche Palissandre
Nombre de frettes 20 (estimation)
Diapason 864 mm (34 pouces)
Micro chevalet Duncan STKJ2B Jazz Bass, 25 kΩ, Alnico 5
Micro manche Duff McKagan, 10-10.5 kΩ, Alnico 5
Contrôles Volume master (500k), Tone master, sélecteur 3 positions
Chevalet Standard Basse (réf. 0081459000)
Mécaniques Vintage 70's, noir chrome (réf. 0076568010)
Accastillage Noir chrome
Finition Non précisée (décalcomanie sous finition)
Poids Environ 4,2 kg (estimation)
Dimensions Environ 116 × 33 × 4 cm (estimation)
Alimentation Passive (aucune pile)
Entretien Chiffon doux sec ; éviter produits abrasifs
Pièces détachées Références listées dans la notice (micros, mécaniques, chevalet)

FOIRE AUX QUESTIONS - Duff McKagan Deluxe Precision Bass FENDER

Comment accorder la basse ?
Utilisez les mécaniques de précision. Tournez la clé pour tendre ou détendre la corde. Aidez-vous d'un accordeur.
Comment régler la hauteur du chevalet ?
Utilisez une clé hex .050" (réf. 0018531049) pour tourner les vis de réglage de hauteur des selles.
Comment ajuster le manche (truss rod) ?
Utilisez une clé hex 3/16" pour l'écrou du truss rod. Tournez dans le sens horaire pour contrer un manche concave, antihoraire pour convexe. Petits ajustements.
Quels micros sont installés ?
Un micro chevalet Duncan STKJ2B Jazz Bass (25 kΩ, Alnico 5) et un micro manche Duff McKagan (10-10.5 kΩ, Alnico 5).
Comment changer les cordes ?
Desserez les mécaniques, retirez les cordes. Passez les nouvelles cordes par le chevalet et les mécaniques. Coupez l'excédent, puis accordez.
Quelle est la configuration du sélecteur ?
Position 1: micro manche seul, Position 2: les deux micros, Position 3: micro chevalet seul.
Comment nettoyer la basse ?
Utilisez un chiffon doux et sec. Évitez les produits chimiques. Pour les parties métalliques, un polissage doux.
Où trouver les pièces de rechange ?
Les références sont listées dans la notice (ex: micros, mécaniques, chevalet). Contactez un revendeur Fender agréé.
Quel est le type de cordes recommandé ?
Non spécifié, mais standard pour basse 4 cordes. Longueur d'échelle 34".
La basse a-t-elle besoin d'une pile ?
Non, c'est un circuit passif. Aucune pile nécessaire.

Questions des utilisateurs sur Duff McKagan Deluxe Precision Bass FENDER

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Guitare au format PDF gratuitement ! Retrouvez votre notice Duff McKagan Deluxe Precision Bass - FENDER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Duff McKagan Deluxe Precision Bass de la marque FENDER.

MODE D'EMPLOI Duff McKagan Deluxe Precision Bass FENDER

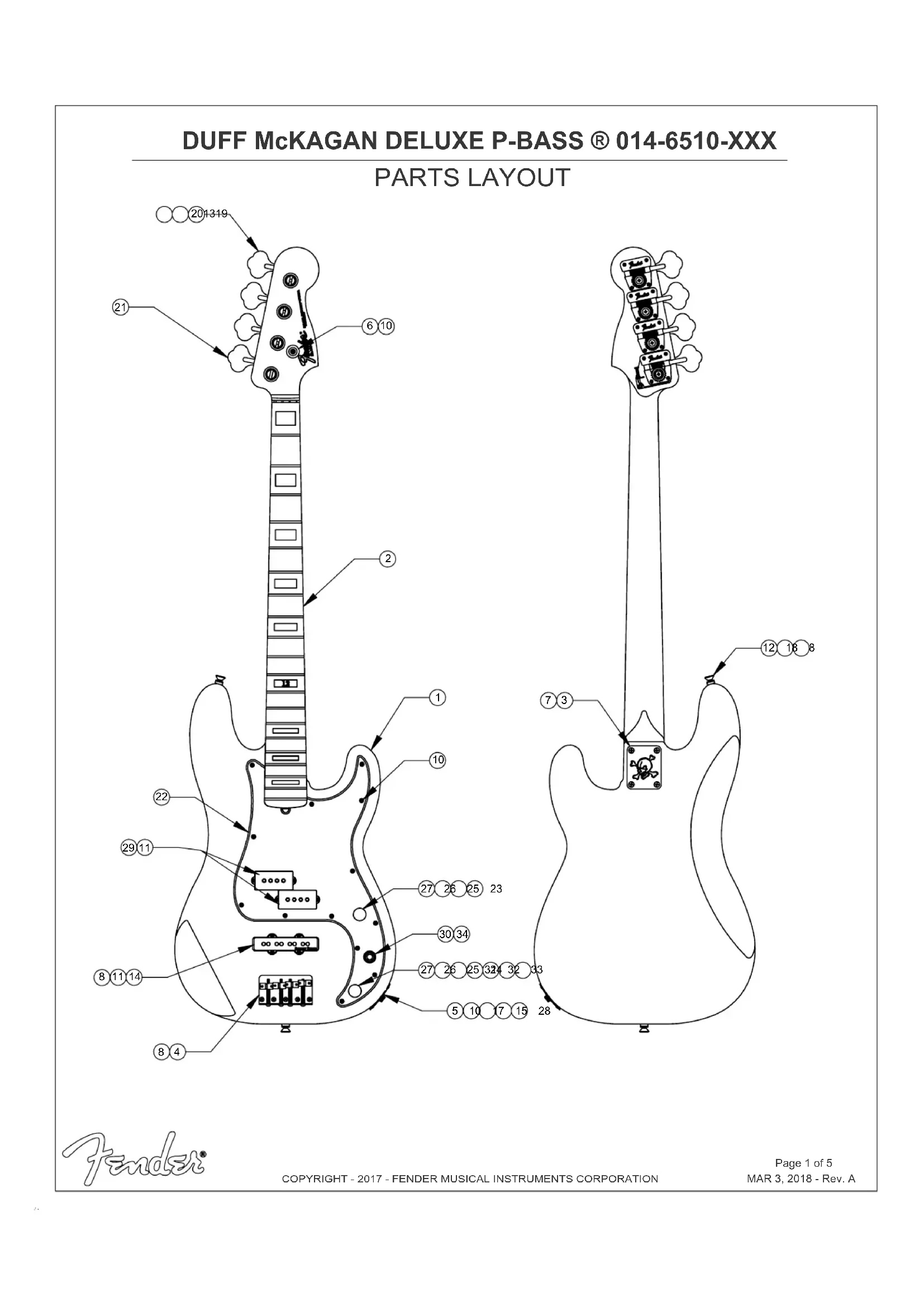

DUFF McKAGAN DELUXE P-BASS ® 014-6510-XXX

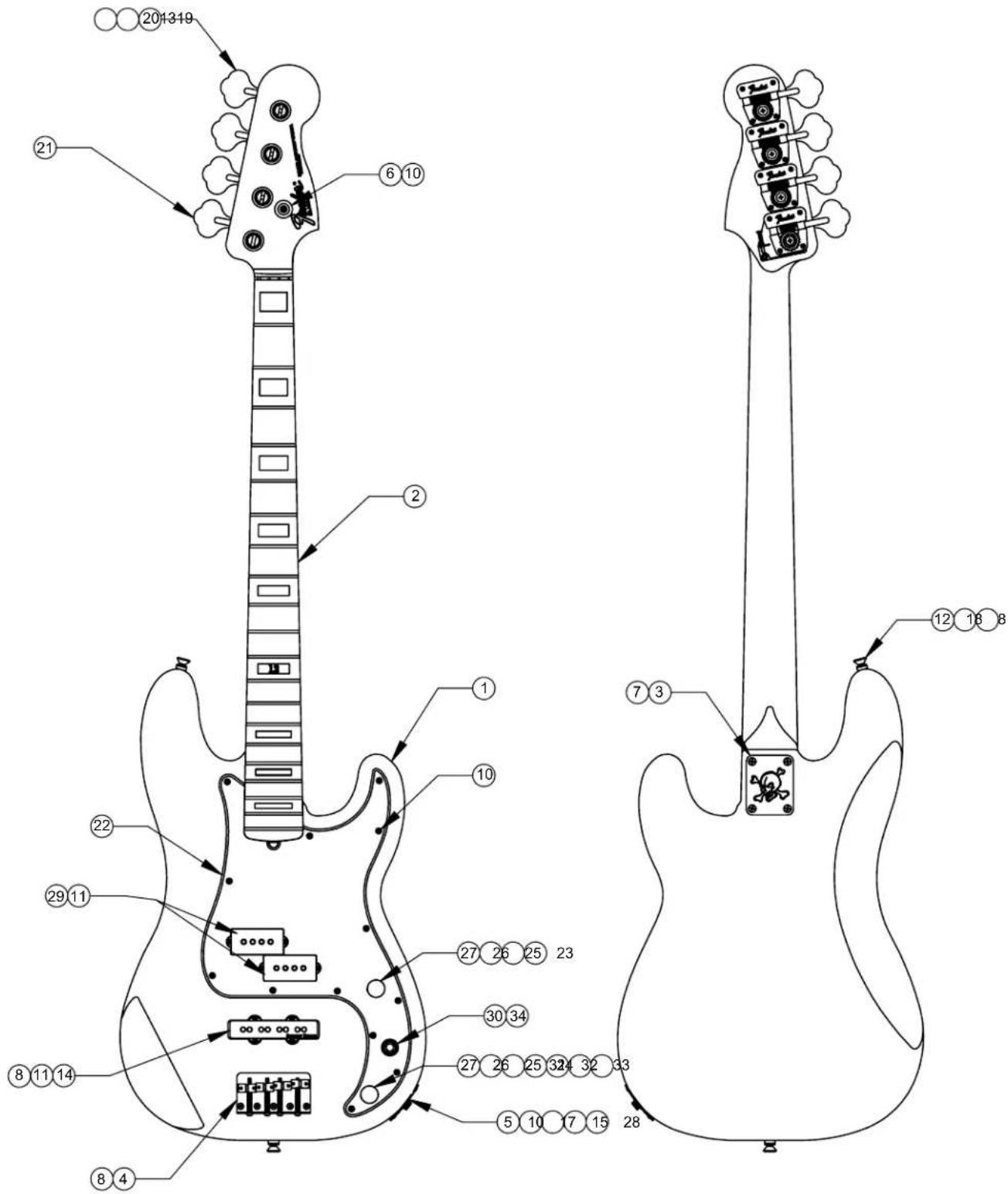

PARTS LAYOUT
Technical diagram of an electric guitar with numbered parts and labeled buttons for electrical testing or circuit testing.

DUFF McKAGAN DELUXE P-BASS® 014-6510-XXX

PARTS LAYOUT

ITEM NO.PART NUMBERDESCRIPTION
1 7711586000BODY DUFF MCKAGAN SIGNATURE BASS
2 7711614000NECK ASSY DUFF MCKAGAN SIG P-BASS RW
3 0074303000NECK PLATE DUFF MCKAGAN SIG BASS
4 0081459000BRIDGE STD BASS KR
5 0068289000FERRULE JACK RECESS FOOTBALL BLK
6 0074301000STRING GUIDE BASS BLACK
7 0036820000SCREW SMA 8x1-3/4 OHP BLK
8 0036822000SCREW SMAB 5 X 1 OHP BLX
9 0018556000WEATHERSTRIP 9/16x1/2 OP CL NEOPRENE
10 0018113000SCRW SMA 4 X 1/2 OHP BLX
11 0036810000SCREW WD 4 X 1-1/4 RHP BLX
12 0068293000BUTTON STRAP POLISHED BLACK KNIGHT
13 0076569010BUSHING BASS KEY VINTAGE TYPE BLACK CHROME
14 9280730031PICKUP, DUNC STKJ2B JAZZ BASS
15 0016436000WSHR LCK INTL 3/8x.687x.035 NI
16 0031153010WASHER FLAT 3/8 X .614 BLACK
17 0019283000UT HEX 3/8-32x3/32 TK BLK OX
18 0019056000WASHER FELT BLACK
19 9280530412SCRW SMAB 3X3/8 PHP BLX
20 0076568010KEY ASSY BASS VINTAGE 70'S BLACK CHROME
21 7714275000BT2 BASS EXTENDER CLOVER KEY BLACK
22 7711590000PICKGUARD DUFF MCKAGAN SIG BASS
23 0037407000CONTROL 500K A.TAPER .25 X .625 S.SHAFT
24 0058746000CONTROL DUALGN 250KA/25KA CNDT
25 0022384000WSHR LCK INTL 3/8x.500x.020 NI
24 0016352000NUT HEX 3/8-32X3/32 TK NI
27 7708921000KNOB MCKAGAN KNURL BLACK FLAT TOP W/SCREW
28 0021956000JACK PHONE OPEN CIRCUIT 11
29 0074199000PICKUP ASSY DUFF McKAGAN NK
30 0075397000SWITCH ASSY, W/BLK HW
31 0024996001RES CF 1/4W 82k 5%
32 0024832000CAP MPF RDL .022uf 250v 10%
33 0025079001RES CF 1/4W 4.7M 5%
34 0036891000WASHER,INT TOOTH .500x.815x.04

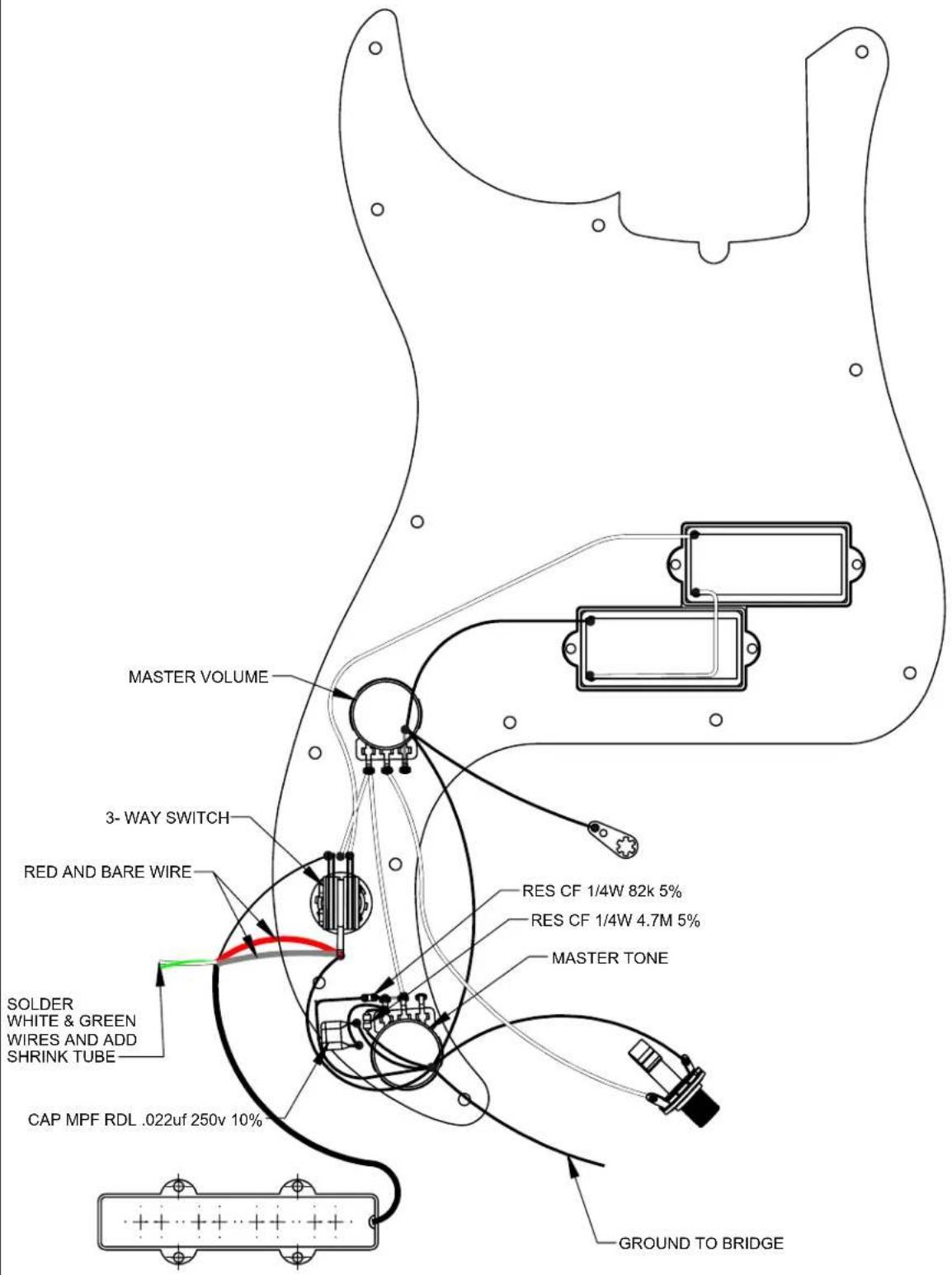

DUFF McKAGAN DELUXE P-BASS® (014-6510-XXX)

WIRING DIAGRAM
MASTER VOLUME 3- WAY SWITCH RED AND BARE WIRE SOLDER WHITE & GREEN WIRES AND ADD SHRINK TUBE CAP MPF RDL .022uf 250v 10% RES CF 1/4W 82k 5% RES CF 1/4W 4.7M 5% MASTER TONE GROUND TO BRIDGE

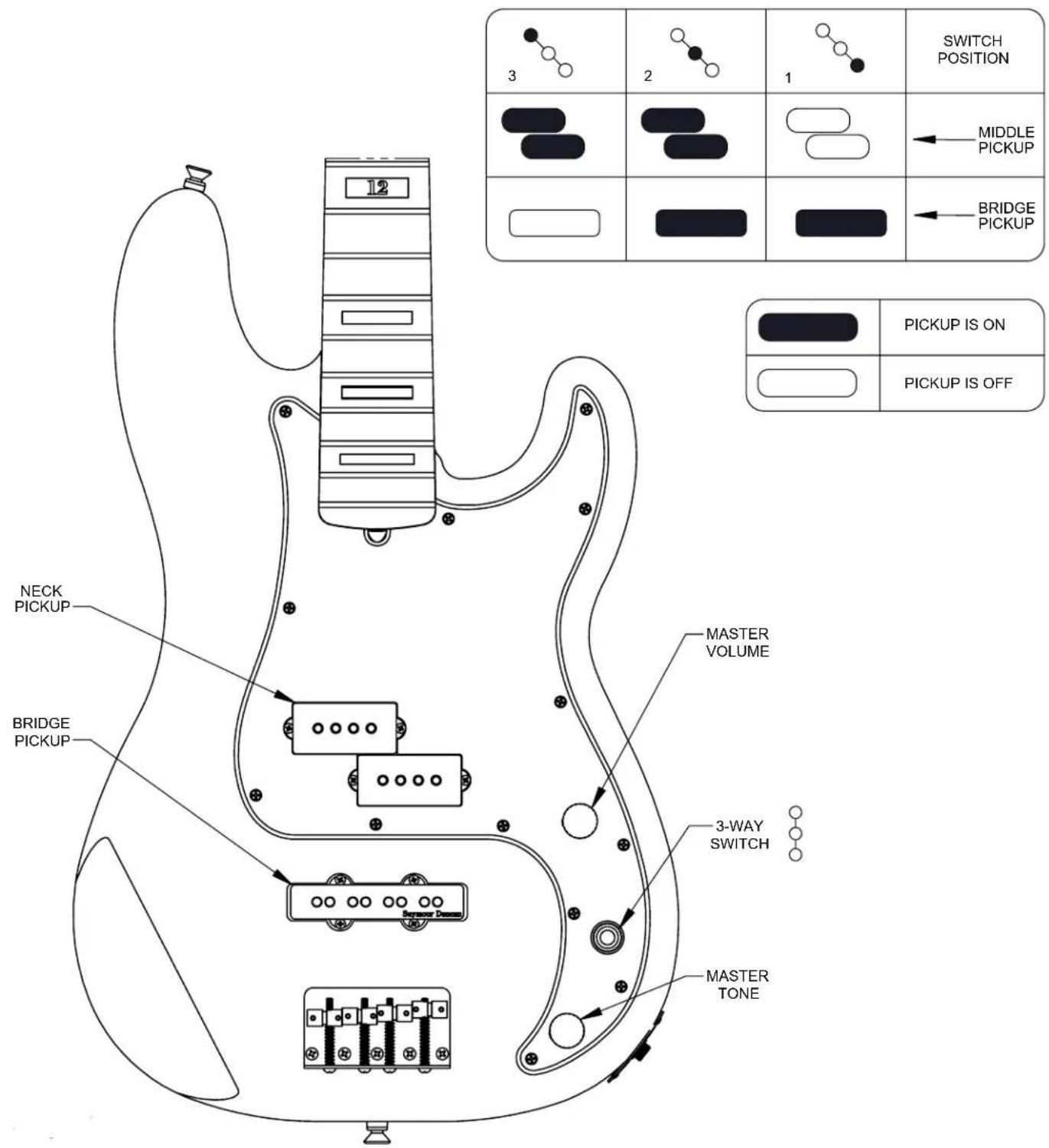

DUFF McKAGAN DELUXE P-BASS® (014-6510-XXX)

CONTROL FUNCTION
12 NECK PICKUP BRIDGE PICKUP MASTER VOLUME 3-WAY SWITCH MASTER TONE 3 2 1 SWITCH POSITION MIDDLE PICKUP BRIDGE PICKUP PICKUP IS ON PICKUP IS OFF

DUFF McKAGAN DELUXE P-BASS ® (014-6510-XXX)

ADDITIONAL SPECIFICATION DETAIL

ΓΙΟΝ

FRET SIZE:
(FRET DIMENSIONS ARE BEFORE INSTALLATION)
2.652 .103 .046

PLEASE NOTE: AS EACH NECK IS SANDED & FINISHED BY HAND, THICKNESS DIMENSIONS MAY VARY SLIGHTLY FROM THOSE SHOWN.

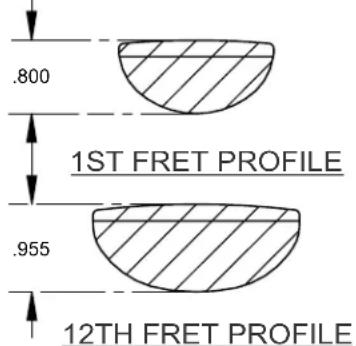

NECK PROFILE: MODERN "C"
.800 1ST FRET PROFILE .955 12TH FRET PROFILE

KEY ASSY BASS VINTAGE 70'S
BLACK CHROME
P/N 0076568010
M5x0.8 Tapped Hole
BUSHING KEYS PING
PN 0076569010
Ø.551 Ø.669

TUNING MACHINE THRU-HOLE
INNER DIAMETER .675"
Gardini Ø.675

SADDLE HEIGHT ADJUSTMENT WRENCH:
.050" HEX KEY P/N: 0018531049
.050" HEX

SADDLE HEIGHT ADJUSTMENT SCREW
P/N 0040800000

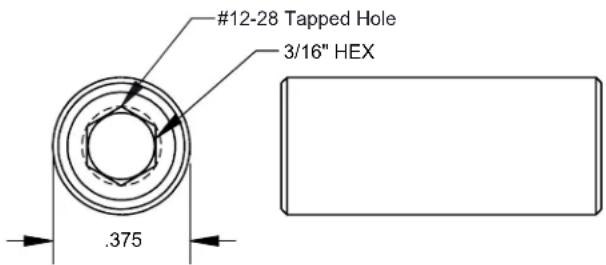

TRUSS ROD NUT P/N 0048688000
#12-28 Tapped Hole 3/16" HEX .375

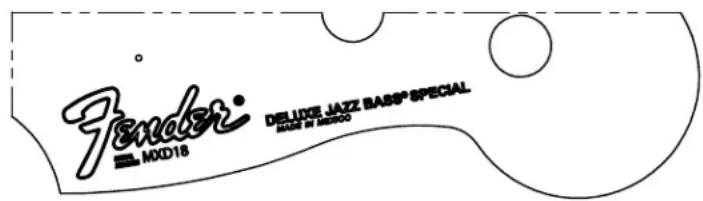

LOGO: DECAL DELUXE JAZZ BASS SPECIAL

APPLIED UNDER THE FINISH
Fender® M, M0D18 DELUDE JAZZ BASS® SPECIAL HABITI M. MEXICO

PICKUP SPECIFICATIONS

POSITIONMAGNETSDC RESISTANCEPOLARITY
NECKALNICO 510 - 10.5 KΩNORTH SOUTH
BRIDGEALNICO 525 KΩNORTH
