| Marque | Fender |
| Modèle | Player Telecaster Left Hand |
| Type de produit | Guitare électrique |
| Couleurs disponibles | 3-Color Sunburst, Black, Polar White, Butterscotch Blonde |
| Corps | Aulne |
| Manche | Érable, forme "C" |
| Touche | Pau Ferro ou érable (selon version) |
| Rayon de touche | 9,5" (241 mm) |
| Frettes | Med Jumbo |
| Nombre de frettes | 22 |
| Micros | 2 micros Alnico 5 unibelvédère (manche et chevalet) |
| Résistance micro manche | 8,0 - 8,6 kΩ |
| Résistance micro chevalet | 10,2 - 10,8 kΩ |
| Contrôles | Volume master, Tone master, sélecteur 3 positions |
| Chevalet | Tele standard avec 6 pontets |
| Mécaniques | Ping à blocage double axe, main gauche |
| Accastillage | Chromé |
| Cordage | 009 - 042 (tirant fin) |
| Longueur de diapason | 25,5" (648 mm) |
| Poids approximatif | 3,5 kg (7,7 lb) |
| Dimensions (longueur × largeur × hauteur) | 100 × 33 × 5 cm (approx.) |
| Entretien | Nettoyer avec un chiffon sec ; changer les cordes régulièrement ; régler le truss rod si nécessaire ; éviter l'humidité excessive |
| Sécurité | Ne pas exposer à des températures extrêmes ; utiliser un étui pour le transport |
| Pièces détachées et réparabilité | Pièces de rechange disponibles via Fender ; réglages possibles (hauteur cordes, intonation, truss rod) |
FOIRE AUX QUESTIONS - Player Telecaster LeftHanded FENDER
Comment changer les cordes sur une Player Telecaster Left Hand ?
Passez la corde dans le trou de la mécanique, puis enroulez-la autour de l'axe. Coupez l'excédent et accordez. Pour le chevalet, insérez la corde dans le pontet et bloquez-la.
Quel tirant de cordes est recommandé ?
Le tirant d'origine est 009-042 (fin). Vous pouvez utiliser 010-046 pour un son plus épais, mais un réglage du truss rod peut être nécessaire.
Comment régler l'action (hauteur des cordes) ?
Utilisez une clé hexagonale de 1/16" pour ajuster les vis de hauteur des pontets. Tournez dans le sens horaire pour monter, antihoraire pour descendre.
Comment ajuster le truss rod ?
Insérez la clé Allen dans l'écrou du truss rod (réf. 0038454000) situé au talon du manche. Tournez dans le sens horaire pour réduire le creux, antihoraire pour augmenter.
Quels sont les micros et leur polarité ?
Micros Alnico 5 non biseautés : manche 8,0-8,6 kΩ (polarité sud), chevalet 10,2-10,8 kΩ (polarité nord). Le câblage standard permet la sélection via le switch 3 positions.
Comment nettoyer la guitare ?
Utilisez un chiffon doux et sec. Pour les taches, humidifiez légèrement avec un chiffon microfibre. Évitez les produits chimiques agressifs. Nettoyez les frettes avec un polissoir spécial.
Quel type de câble utiliser pour la sortie jack ?
Utilisez un câble jack 6,35 mm standard. Le jack output (réf. 0047329049) est compatible avec la plupart des câbles.
Comment entreposer la guitare ?
Rangez-la dans un étui rigide ou une housse, dans un endroit sec entre 15°C et 30°C. Évitez les radiateurs et l'humidité excessive.
Quels sont les numéros de pièces pour les mécaniques ?
Les mécaniques Ping main gauche portent la référence 0073119000. La bague de mécanique est 0058820049 et la rondelle 0053106049.
Puis-je remplacer le pickguard ?
Oui, il existe deux variantes : P/B/P (réf. 0090874000) et B/W/B (réf. 7713456000). Retirez les vis (ref. 0015578049) et déconnectez les micros si nécessaire.
Questions des utilisateurs sur Player Telecaster LeftHanded FENDER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Guitare au format PDF gratuitement ! Retrouvez votre notice Player Telecaster LeftHanded - FENDER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Player Telecaster LeftHanded de la marque FENDER.
MODE D'EMPLOI Player Telecaster LeftHanded FENDER
PLAYER TELECASTER® LEFT HAND
(014-5222-XXX/014-5223-XXX)

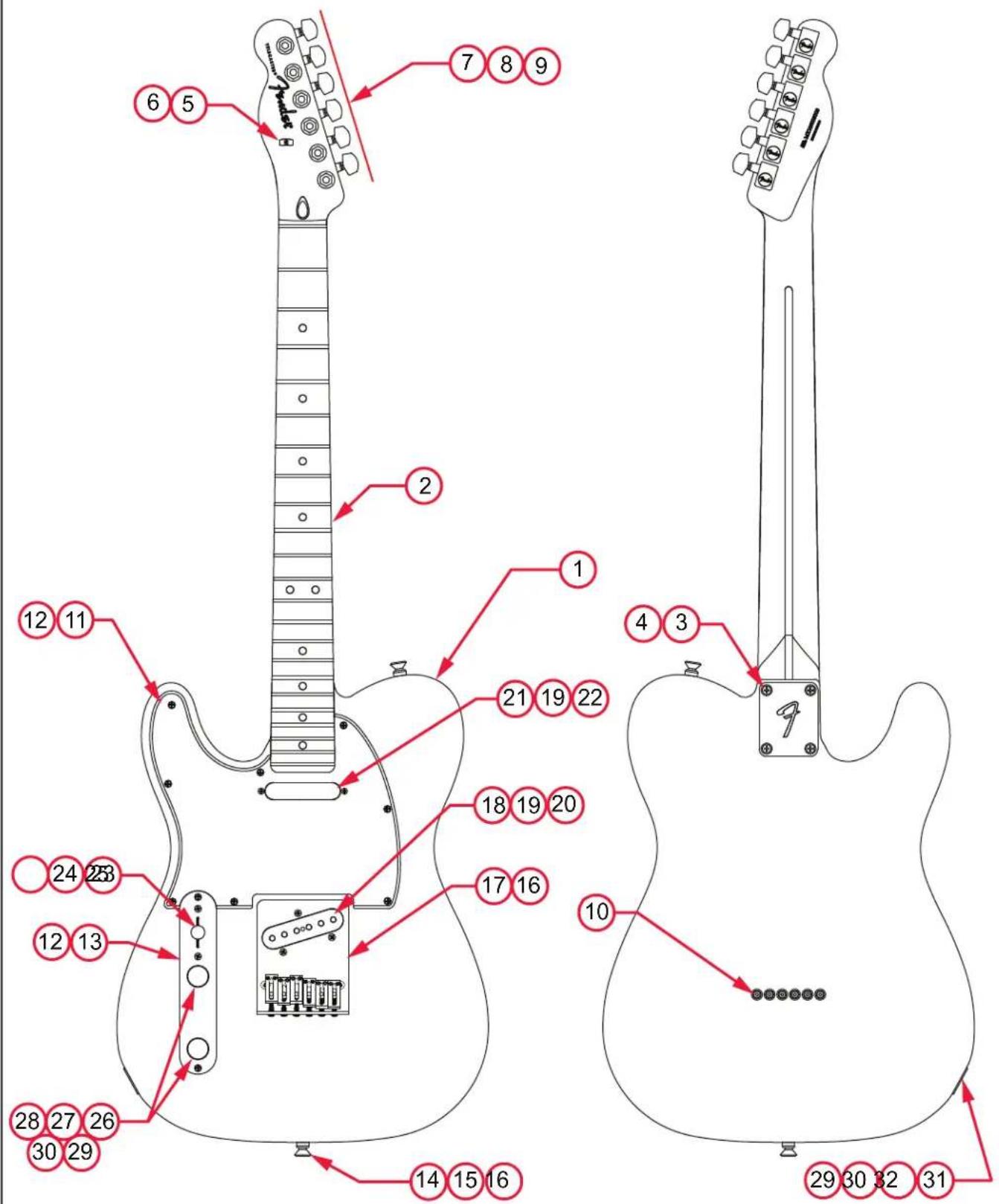

PARTS LAYOUT
PLAYER TELECASTER® LEFT HAND
(014-5222-XXX/014-5223-XXX)
PARTS LIST
| REF # | DESCRIPTION PART NUMBER | |
| 1 | BODY PLAYER TELECASTER LH 3TSB | 7712874500 |
| BODY PLAYER TELECASTER LH BLK 7712874506 | ||
| BODY PLAYER TELECASTER LH PWT 7712874515 | ||
| BODY PLAYER TELECASTER LH BTB 7712874550 | ||
| 2 | NECK PLAYER TELECASTER LH PF | 7712367000 |
| NECK PLAYER TELECASTER LH MN 7712368000 | ||
| 3 | NECK PLATE - “F”, CHROME | 0991448100 |
| 4 | SCRW SMA 8x1-3/4 OHP NI | 0015636049 |
| 5 | ORIGINAL STRING GUIDE | 0994910000 |
| 6 | SCREW SMA #3 X 5/8 RHP NI | 0011357049 |
| 7 | KEYS GTR DUAL PIN LH | 0073119000 |
| 8 | WASHER KEY | 0053106049 |
| 9 | BUSHING KEY | 0058820049 |
| 10 | ORIGINAL TELE FERRULES | 0994918000 |
| 11 | PICKGUARD TELE LH P/B/P | 0090874000 |
| PICKGUARD TELE LH B/W/B 7713456000 | ||
| 12 | SCRW SMAB 4x1/2 OHP NCKL | 0015578049 |
| 13 | ORIGINAL VINT. TELE PLATE CONTROL | 0992058000 |
| 14 | ORIGINAL STRAP BUTTON | 0994915000 |
| 15 | WHITE FELT WASHER 0994930000 | |
| 16 | SCREW SMAB 5x1 OHP NI | 0015610049 |
| 17 | STD TELE BRIDGE LH CHROME 2018 | 7713175000 |
| 18 | PICKUP ASSY TELE BRIDGE 2018 | 7712278000 |
| 19 | TUBING LATEX CUT .375 x 1/8ID x 1/4OD | 0036878000 |
| 20 | SCREW MA RD HD 6-32 X 5/8 (12) | 0994925000 |
| 21 | PICKUP ASSY TELE NECK 2018 | 0058128000 |
| 22 | SCREW M 4-40x1 RHP NI | 0012319049 |
| 23 | ORIG 3-WAY SWITCH VNT STR/TEL | 0992041000 |
| 24 | PICKUP/SWITCH SCREWS 0994925000 | |
| 25 | ORIGINAL TELE SWITCH TIPS (2) 0994936000 | |
| 26 | TELE/P.BASS KNOBS CHROME (2) | 0991366000 |
| 27 | SCREW SET | 0028897049 |
PLAYER TELECASTER® LEFT HAND
(014-5222-XXX/014-5223-XXX)
PARTS LIST
| REF # | DESCRIPTION PART NUMBER | |
| 28 | ORIG T/V CNTRL 250K SOLID SHFT 0990831000 | |
| 29 | WSHR LCK INTL 3/8x.687x.065 NI | 0016436049 |
| 30 | NUT HEX 3/8-32x3/32 TK NI | 0016352049 |
| 31 | JACK OUTPUT ASSY AM STD TELE | 0047329049 |
| 32 | JACK FERRULE TELE NI | 0991941000 |
PLAYER TELECASTER® LEFT HAND
(014-5222-XXX/014-5223-XXX)

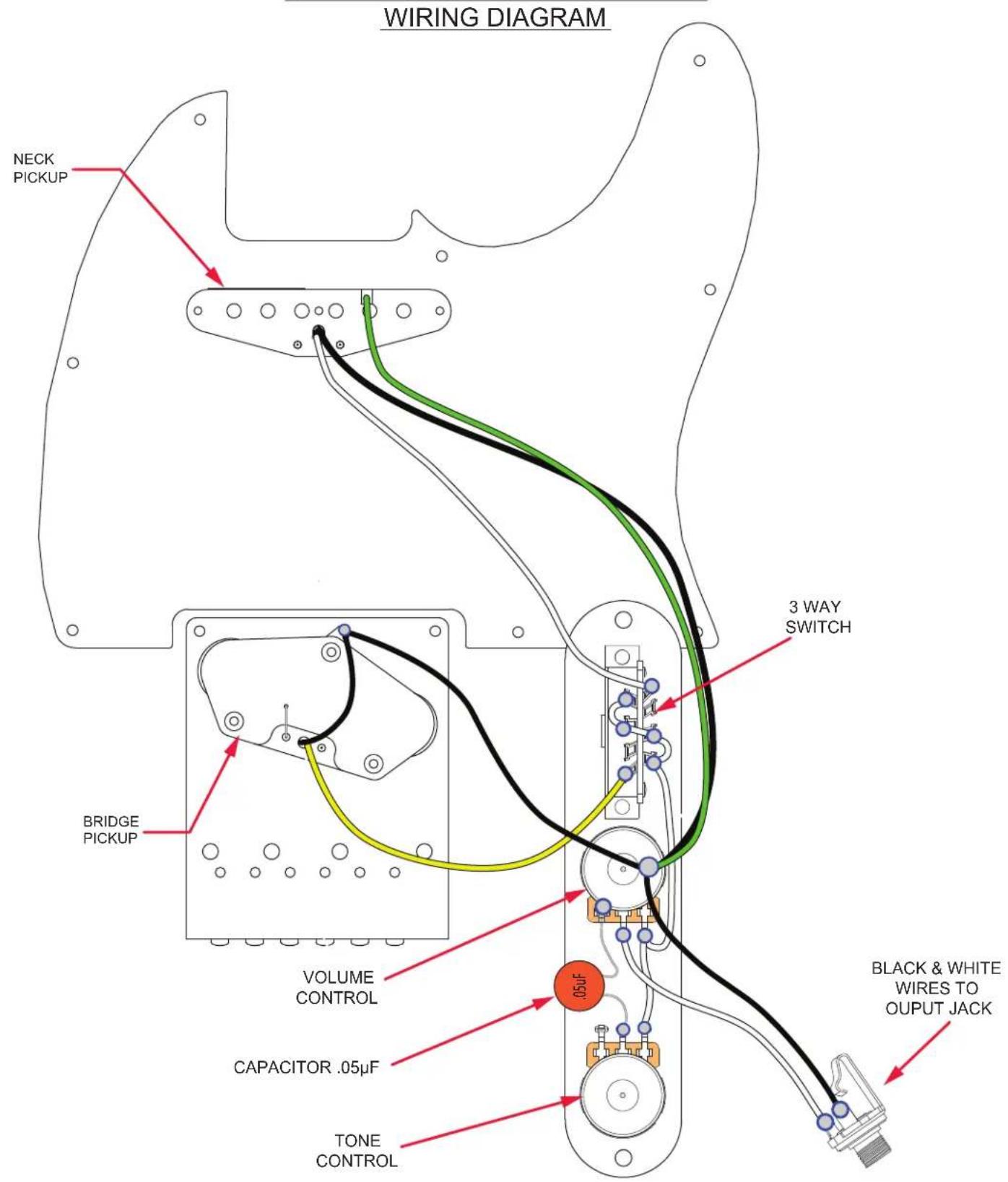

PLAYER TELECASTER® LEFT HAND
(014-5222-XXX/014-5223-XXX)

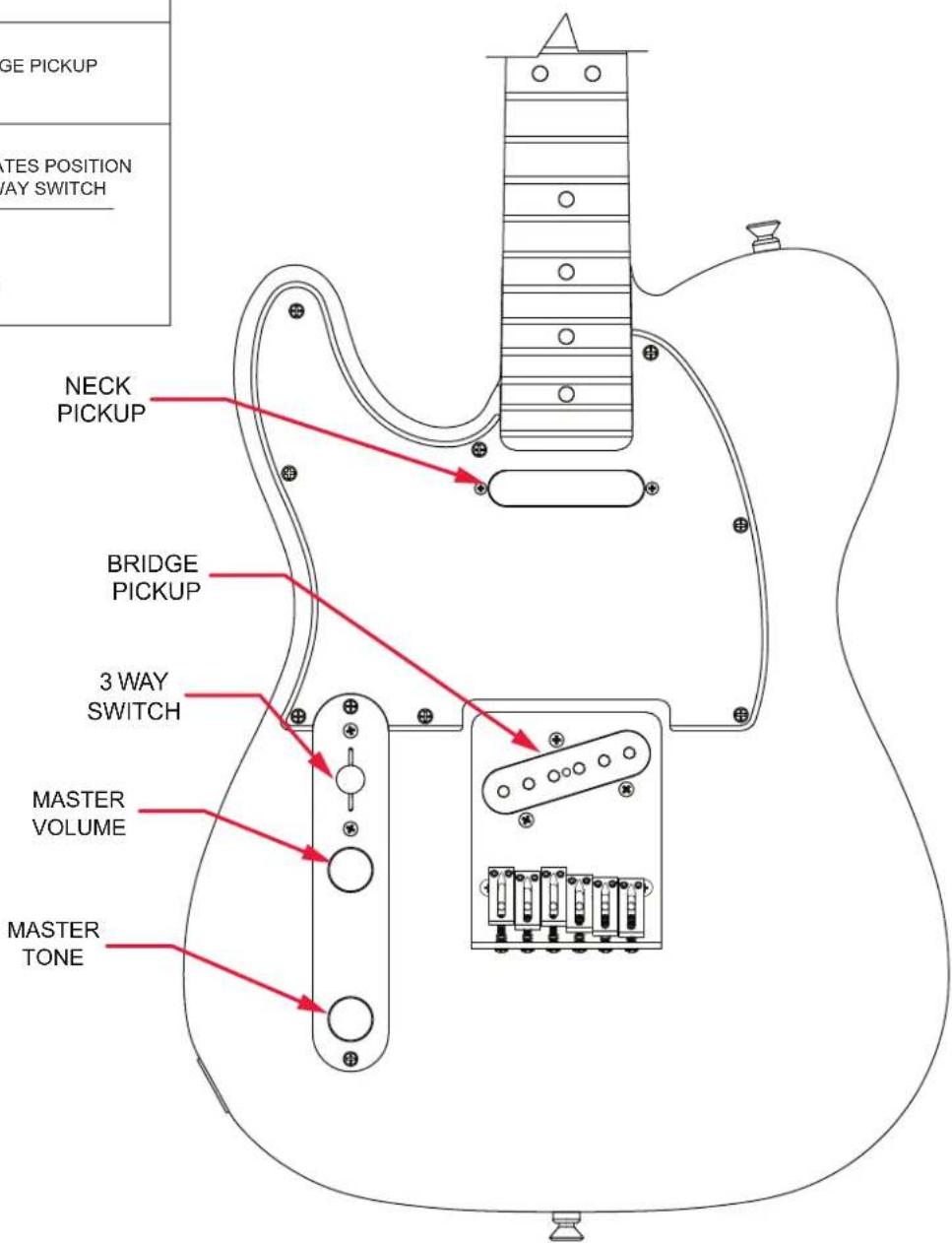

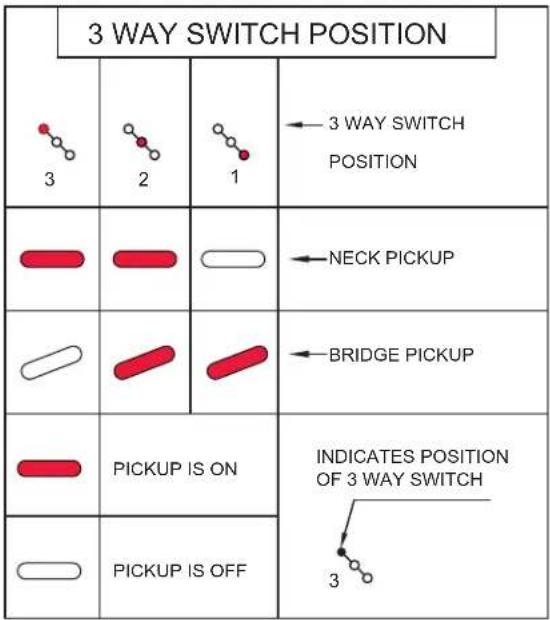

SWITCH AND CONTROL FUNCTION
 |
PLAYER TELECASTER® LEFT HAND
(014-5222-XXX/014-5223-XXX)
ADDITIONAL SPECIFICATION DETAIL

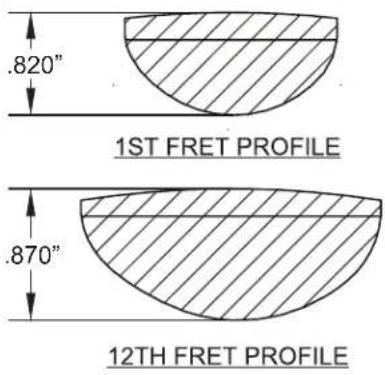

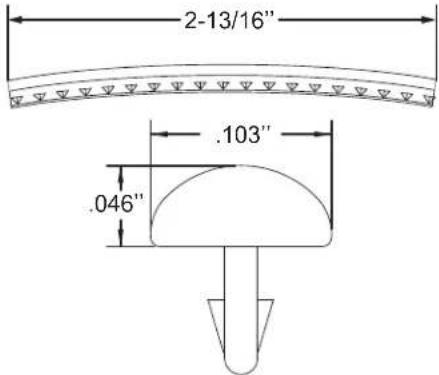

FRET SIZE: MED JUMBO(FRET DIMENSIONS ARE BEFORE INSTALLATION) | PLEASE NOTE: AS EACH NECK IS SANDED & FINISHED BY HAND, THICKNESS DIMENSIONS MAY VARY SLIGHTLY FROM THOSE SHOWN. | NECK PROFILE: | |||
KEY GTR LH DUAL PIN MNT PING EA: P/N 0073119000OUTER SHAFT DIAMETER .394" | TUNING MACHINE THRU-HOLE INNER DIAMETER .397" | ||||
SADDLE HEIGHT ADJUSMENT WRENCH:1/16" HEX KEY SADDLE HEIGHT ADJUSMENT SCREW:TALL: .396" SHORT: .3165" | TRUSS ROD NUT P/N 0038454000 | ||||

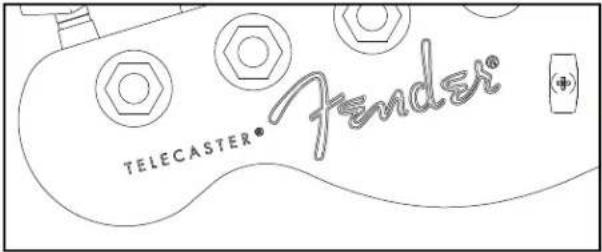

LOGO: DECAL FENDER TELECASTER LHAPPLIED UNDER THE FINISH | PICKUP SPECIFICATIONS | ||||
| POSITION | MAGNETS | DC RESISTANCE | POLARITY | ||
| NECK SOUTH | ALNICO 5 UNBEVELED | 8.0 - 8.6KΩ | |||
| ALNICO 5 UNBEVELED | 10.2 - 10.8KΩ | NORTHBF | |||
