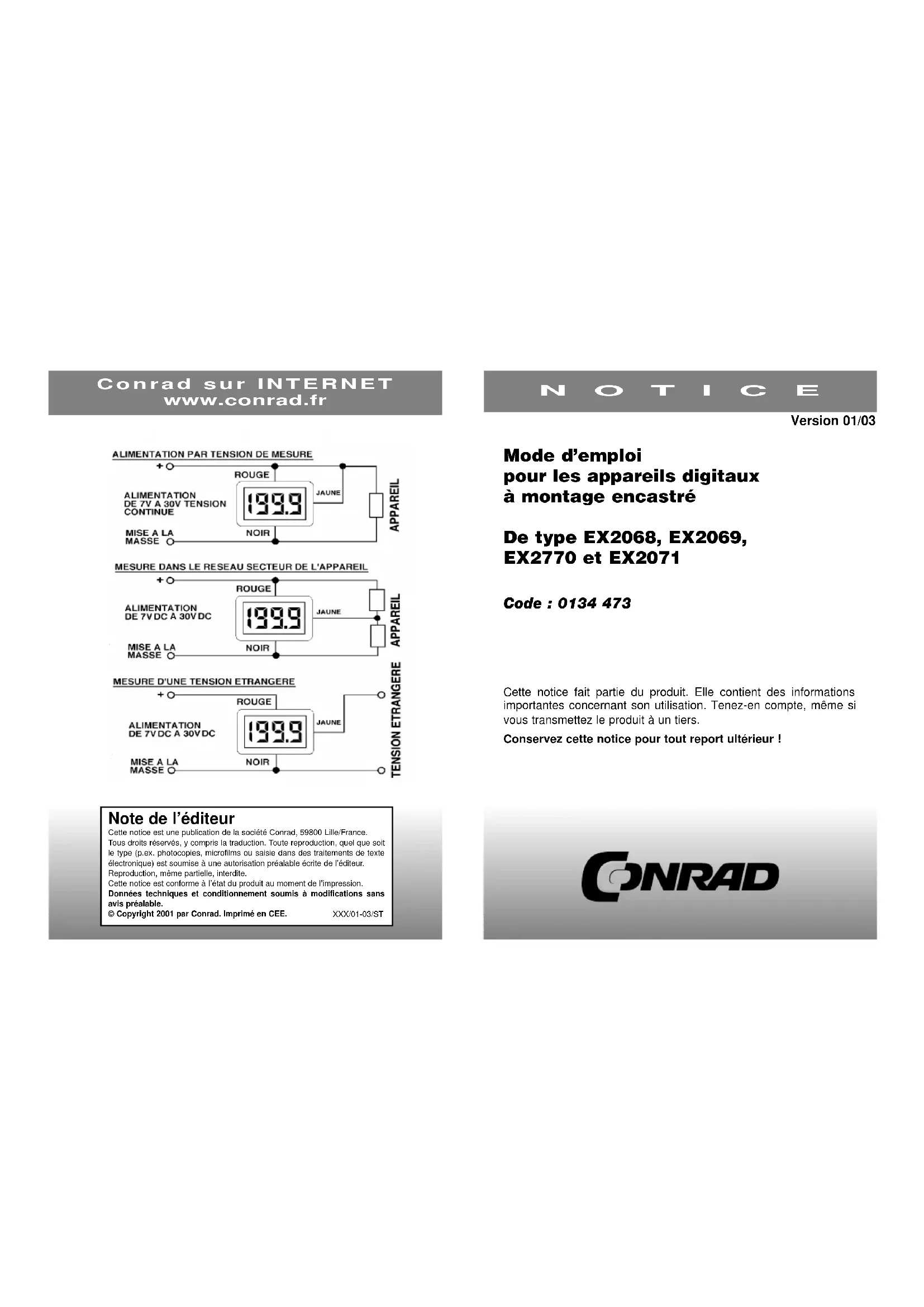

MODE D'EMPLOI EX2070 Beckmann & Egle

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 01/03

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France.
Tous droits réservés, y compris la traduction. Toutre reproduction, quels que soit le type (p.e.x. photocopies, microfilms ou salle dans des activités de texte électronique) est soumise à une autorisation prétable écrite de l'éditeur.
Reproduction, même partie, interdite.
Cette notice est conforme à l'état du produit au moment de l'impression.
Données techniques et conditionnement soumis à modifications sans avis prétable.
© Copyright 2001 par Conrad. Imprimé en CEE. XXX/01-03/ST

Mode d'emploi pour les apparèils digitaux à montage encastré

De type EX2068, EX2069, EX2770 et EX2071

Code:0134473

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conserve cette notice pour tout report ultérieur!

CONRAD

Attention :

Lisez attentivement cette notice avant utilisation. La garantie ne couvre pas les dommages ayant pour cause le non-respect des instructions contenues dans cette notice.

Remarque importante :

Contrairement aux panneaux ordinaires, la tension de mesure à l'entrée peut être identique sur ce module à la tension de fonctionnement. En selectionnant les types d'appareils correspondants, vous pouvez directement déterminer les gammes de mesure de 199.9mV à 199.9V .

Les caractéristiques techniques de ces types d'appareils :

Type EX2068 EX2069 EX2070 EX2071
Gamage de mesure 199.9 mV 1.999 V 19.99 V 199.9 V
Résolution 100 nV 1 mV 10 mV 100 mV
Résistance d'entree >1000 MOhm >1 MOhm >1 MOhm

Caracteristiques techniques generales :

Precision: 0.05% +/- 1 Digit

Signes: affichage automatique du signe -

Virgule decimale : Configurable par pontages

Alimentation 7.0 à 30.0 V DC

Consommation: 25 mW à 7.0 V DC

Filetage externe : pas nécessaire

Branchement :

Nous vous conseillons d'utiliser une tension continue bien filtrée. Respectez la polarité sinon l'inversion de polarité peut entrainer une détérioration de l'appareil.

Réglage :

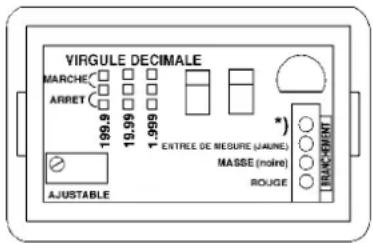

A leur sortie d'usine, tous les modules sont régles sur leur valeur nominale respective. Pour réajuster, vous pouvez utiliser un potentiamètre-Trimmer (voir schéma au dos).

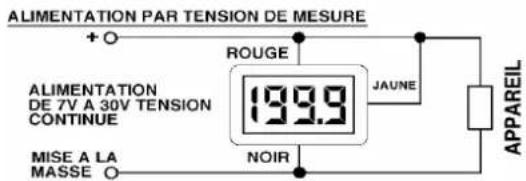

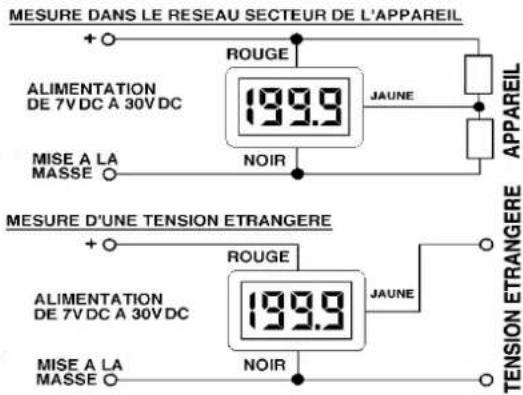

Exemples de branchement

Examples de tension de mesure :

EX2068: 0 à 199.9 m V
EX2069: 0 à 1.999 V
EX2070：0à19.99V
EX2071: 0 à 1.999 V

*) Sur le type d'appareils EX2068 : masse séparée de l'entrée de mesure sinon : non utilisée
